PRZEDMIAR ROBÓT BUDOWA PLACU ZABAW WE WSI CHLEBÓW

Transkrypt

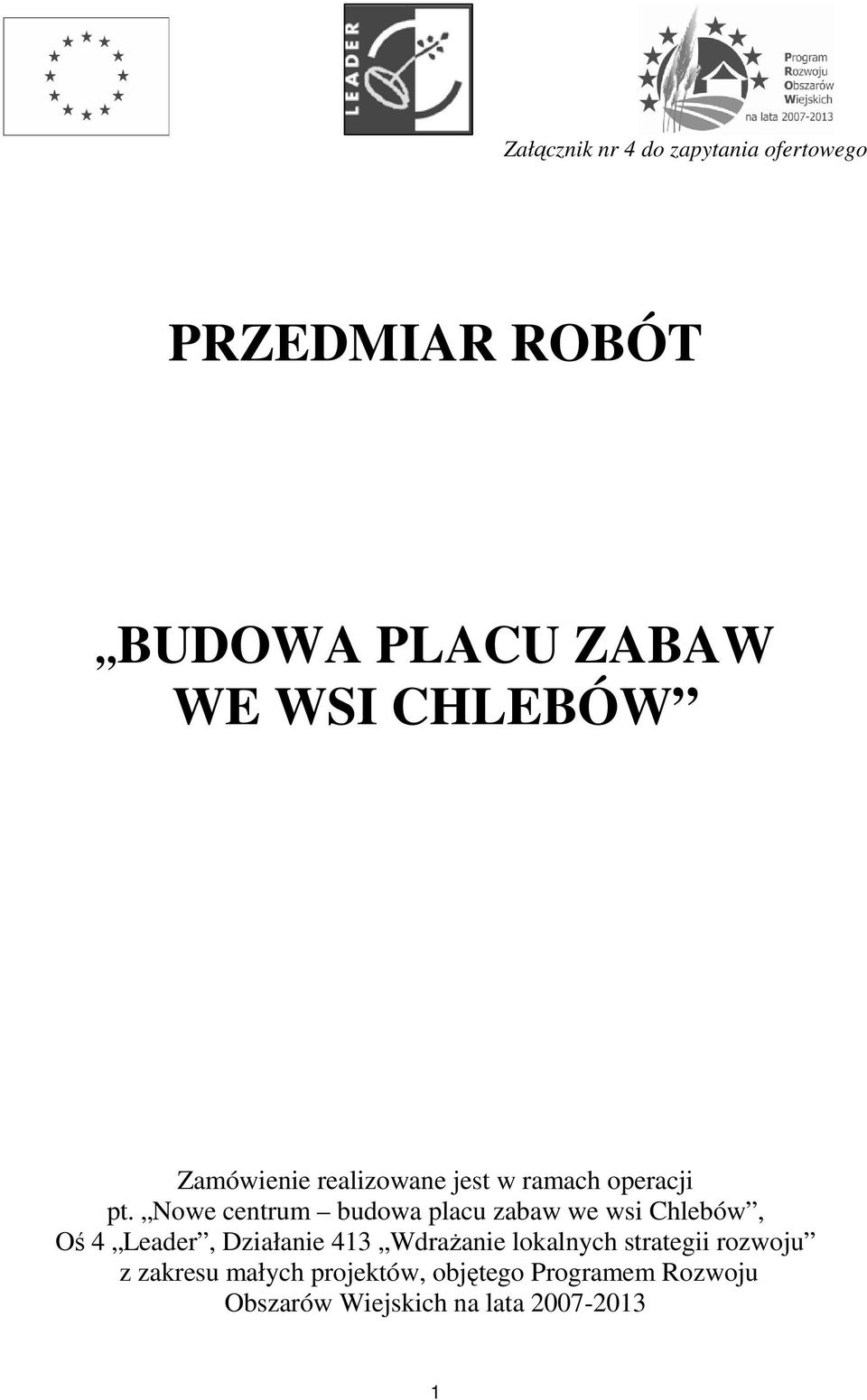

1 Załącznik nr 4 do zapytania ofertowego PRZEDMIAR ROBÓT BUDOWA PLACU ZABAW WE WSI CHLEBÓW Zamówienie realizowane jest w ramach operacji pt. Nowe centrum budowa placu zabaw we wsi Chlebów, Oś 4 Leader, Działanie 413 WdraŜanie lokalnych strategii rozwoju z zakresu małych projektów, objętego Programem Rozwoju Obszarów Wiejskich na lata

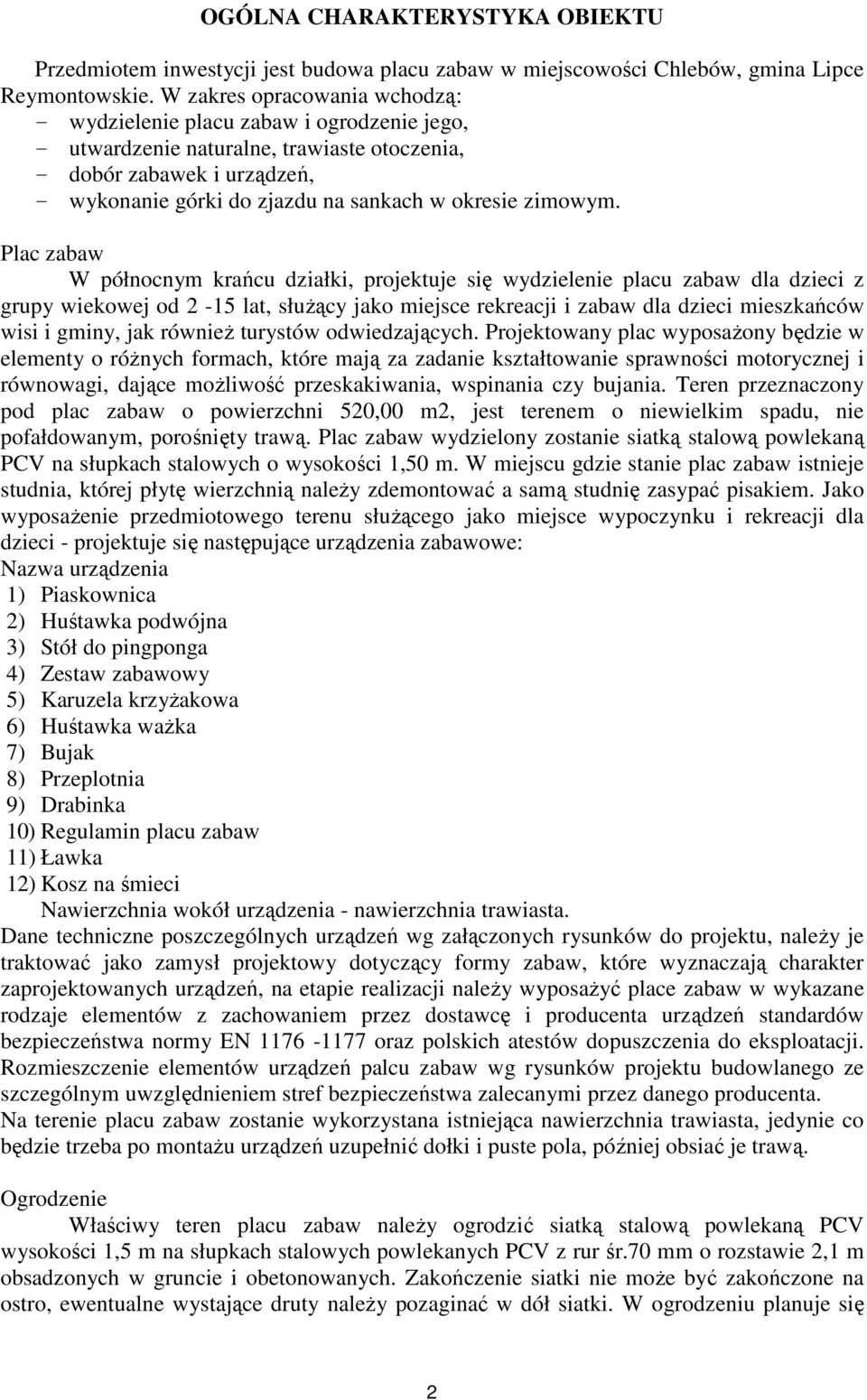

2 OGÓLNA CHARAKTERYSTYKA OBIEKTU Przedmiotem inwestycji jest budowa placu zabaw w miejscowości Chlebów, gmina Lipce Reymontowskie. W zakres opracowania wchodzą: - wydzielenie placu zabaw i ogrodzenie jego, - utwardzenie naturalne, trawiaste otoczenia, - dobór zabawek i urządzeń, - wykonanie górki do zjazdu na sankach w okresie zimowym. Plac zabaw W północnym krańcu działki, projektuje się wydzielenie placu zabaw dla dzieci z grupy wiekowej od 2-15 lat, słuŝący jako miejsce rekreacji i zabaw dla dzieci mieszkańców wisi i gminy, jak równieŝ turystów odwiedzających. Projektowany plac wyposaŝony będzie w elementy o róŝnych formach, które mają za zadanie kształtowanie sprawności motorycznej i równowagi, dające moŝliwość przeskakiwania, wspinania czy bujania. Teren przeznaczony pod plac zabaw o powierzchni 520,00 m2, jest terenem o niewielkim spadu, nie pofałdowanym, porośnięty trawą. Plac zabaw wydzielony zostanie siatką stalową powlekaną PCV na słupkach stalowych o wysokości 1,50 m. W miejscu gdzie stanie plac zabaw istnieje studnia, której płytę wierzchnią naleŝy zdemontować a samą studnię zasypać pisakiem. Jako wyposaŝenie przedmiotowego terenu słuŝącego jako miejsce wypoczynku i rekreacji dla dzieci - projektuje się następujące urządzenia zabawowe: Nazwa urządzenia 1) Piaskownica 2) Huśtawka podwójna 3) Stół do pingponga 4) Zestaw zabawowy 5) Karuzela krzyŝakowa 6) Huśtawka waŝka 7) Bujak 8) Przeplotnia 9) Drabinka 10) Regulamin placu zabaw 11) Ławka 12) Kosz na śmieci Nawierzchnia wokół urządzenia - nawierzchnia trawiasta. Dane techniczne poszczególnych urządzeń wg załączonych rysunków do projektu, naleŝy je traktować jako zamysł projektowy dotyczący formy zabaw, które wyznaczają charakter zaprojektowanych urządzeń, na etapie realizacji naleŝy wyposaŝyć place zabaw w wykazane rodzaje elementów z zachowaniem przez dostawcę i producenta urządzeń standardów bezpieczeństwa normy EN oraz polskich atestów dopuszczenia do eksploatacji. Rozmieszczenie elementów urządzeń palcu zabaw wg rysunków projektu budowlanego ze szczególnym uwzględnieniem stref bezpieczeństwa zalecanymi przez danego producenta. Na terenie placu zabaw zostanie wykorzystana istniejąca nawierzchnia trawiasta, jedynie co będzie trzeba po montaŝu urządzeń uzupełnić dołki i puste pola, później obsiać je trawą. Ogrodzenie Właściwy teren placu zabaw naleŝy ogrodzić siatką stalową powlekaną PCV wysokości 1,5 m na słupkach stalowych powlekanych PCV z rur śr.70 mm o rozstawie 2,1 m obsadzonych w gruncie i obetonowanych. Zakończenie siatki nie moŝe być zakończone na ostro, ewentualne wystające druty naleŝy pozaginać w dół siatki. W ogrodzeniu planuje się 2

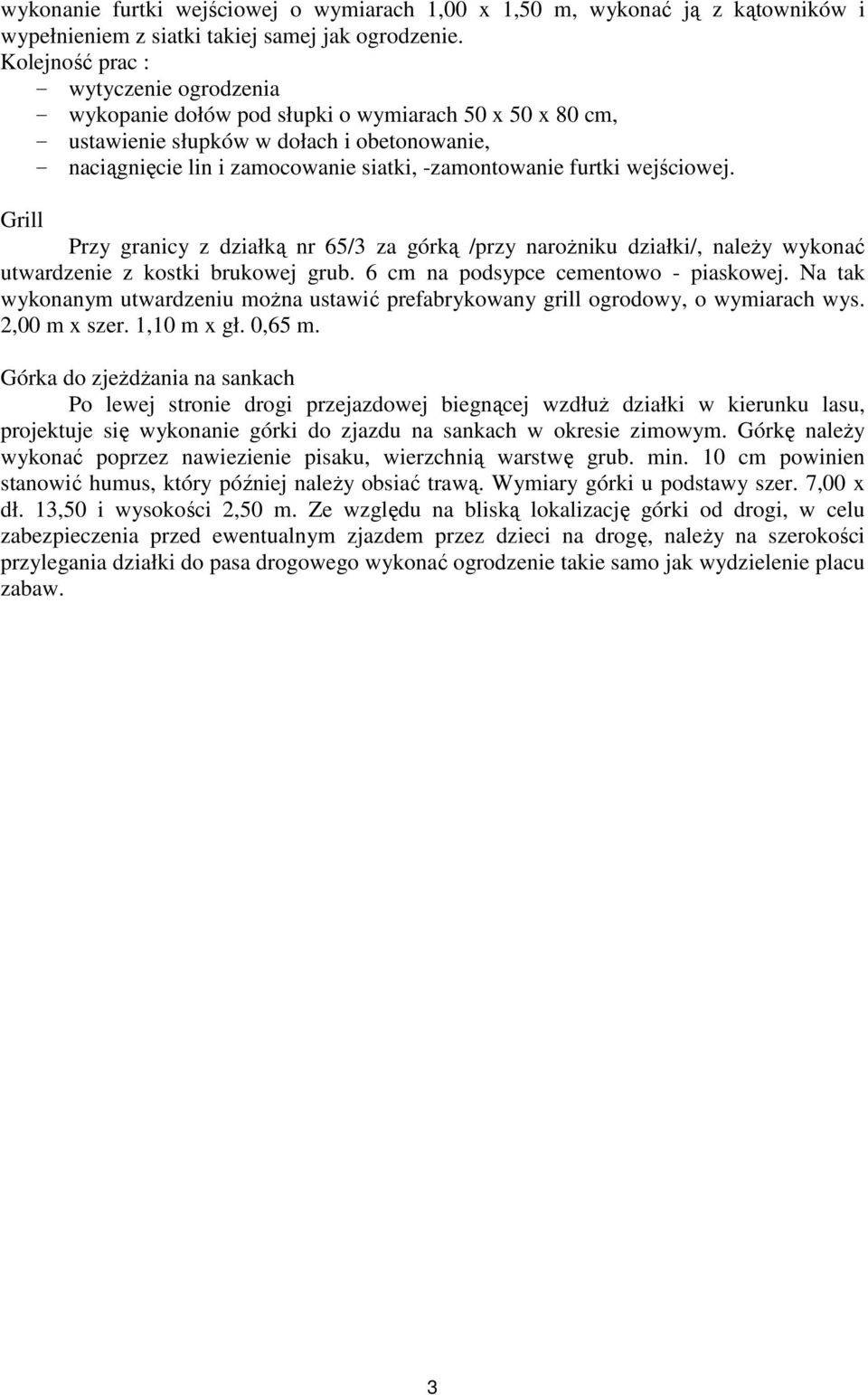

3 wykonanie furtki wejściowej o wymiarach 1,00 x 1,50 m, wykonać ją z kątowników i wypełnieniem z siatki takiej samej jak ogrodzenie. Kolejność prac : - wytyczenie ogrodzenia - wykopanie dołów pod słupki o wymiarach 50 x 50 x 80 cm, - ustawienie słupków w dołach i obetonowanie, - naciągnięcie lin i zamocowanie siatki, -zamontowanie furtki wejściowej. Grill Przy granicy z działką nr 65/3 za górką /przy naroŝniku działki/, naleŝy wykonać utwardzenie z kostki brukowej grub. 6 cm na podsypce cementowo - piaskowej. Na tak wykonanym utwardzeniu moŝna ustawić prefabrykowany grill ogrodowy, o wymiarach wys. 2,00 m x szer. 1,10 m x gł. 0,65 m. Górka do zjeŝdŝania na sankach Po lewej stronie drogi przejazdowej biegnącej wzdłuŝ działki w kierunku lasu, projektuje się wykonanie górki do zjazdu na sankach w okresie zimowym. Górkę naleŝy wykonać poprzez nawiezienie pisaku, wierzchnią warstwę grub. min. 10 cm powinien stanowić humus, który później naleŝy obsiać trawą. Wymiary górki u podstawy szer. 7,00 x dł. 13,50 i wysokości 2,50 m. Ze względu na bliską lokalizację górki od drogi, w celu zabezpieczenia przed ewentualnym zjazdem przez dzieci na drogę, naleŝy na szerokości przylegania działki do pasa drogowego wykonać ogrodzenie takie samo jak wydzielenie placu zabaw. 3

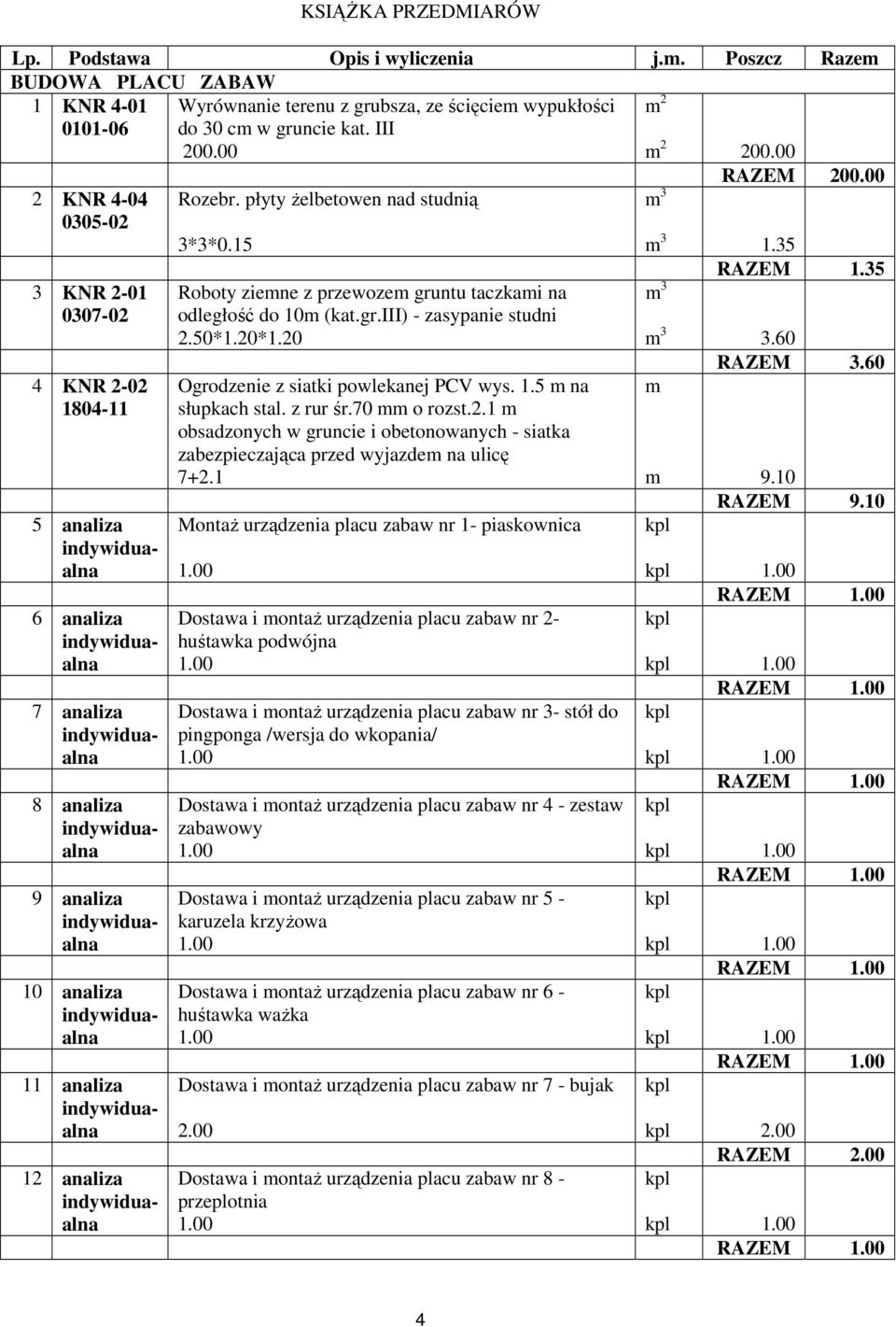

4 KSIĄśKA PRZEDMIARÓW Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem BUDOWA PLACU ZABAW 1 KNR 4-01 Wyrównanie terenu z grubsza, ze ścięciem wypukłości m do 30 cm w gruncie kat. III m KNR KNR KNR analiza 6 analiza 7 analiza 8 analiza 9 analiza 10 analiza 11 analiza 12 analiza Rozebr. płyty Ŝelbetowen nad studnią 3*3*0.15 Roboty ziemne z przewozem gruntu taczkami na odległość do 10m (kat.gr.iii) - zasypanie studni 2.50*1.20*1.20 Ogrodzenie z siatki powlekanej PCV wys. 1.5 m na słupkach stal. z rur śr.70 mm o rozst.2.1 m obsadzonych w gruncie i obetonowanych - siatka zabezpieczająca przed wyjazdem na ulicę MontaŜ urządzenia placu zabaw nr 1- piaskownica Dostawa i montaŝ urządzenia placu zabaw nr 2- huśtawka podwójna Dostawa i montaŝ urządzenia placu zabaw nr 3- stół do pingponga /wersja do wkopania/ Dostawa i montaŝ urządzenia placu zabaw nr 4 - zestaw zabawowy Dostawa i montaŝ urządzenia placu zabaw nr 5 - karuzela krzyŝowa Dostawa i montaŝ urządzenia placu zabaw nr 6 - huśtawka waŝka Dostawa i montaŝ urządzenia placu zabaw nr 7 - bujak 2.00 Dostawa i montaŝ urządzenia placu zabaw nr 8 - przeplotnia m 3 RAZEM m RAZEM 1.35 m 3 m RAZEM 3.60 m m 9.10 RAZEM 9.10 RAZEM RAZEM RAZEM RAZEM RAZEM RAZEM 2.00 RAZEM 2.00 RAZEM 4

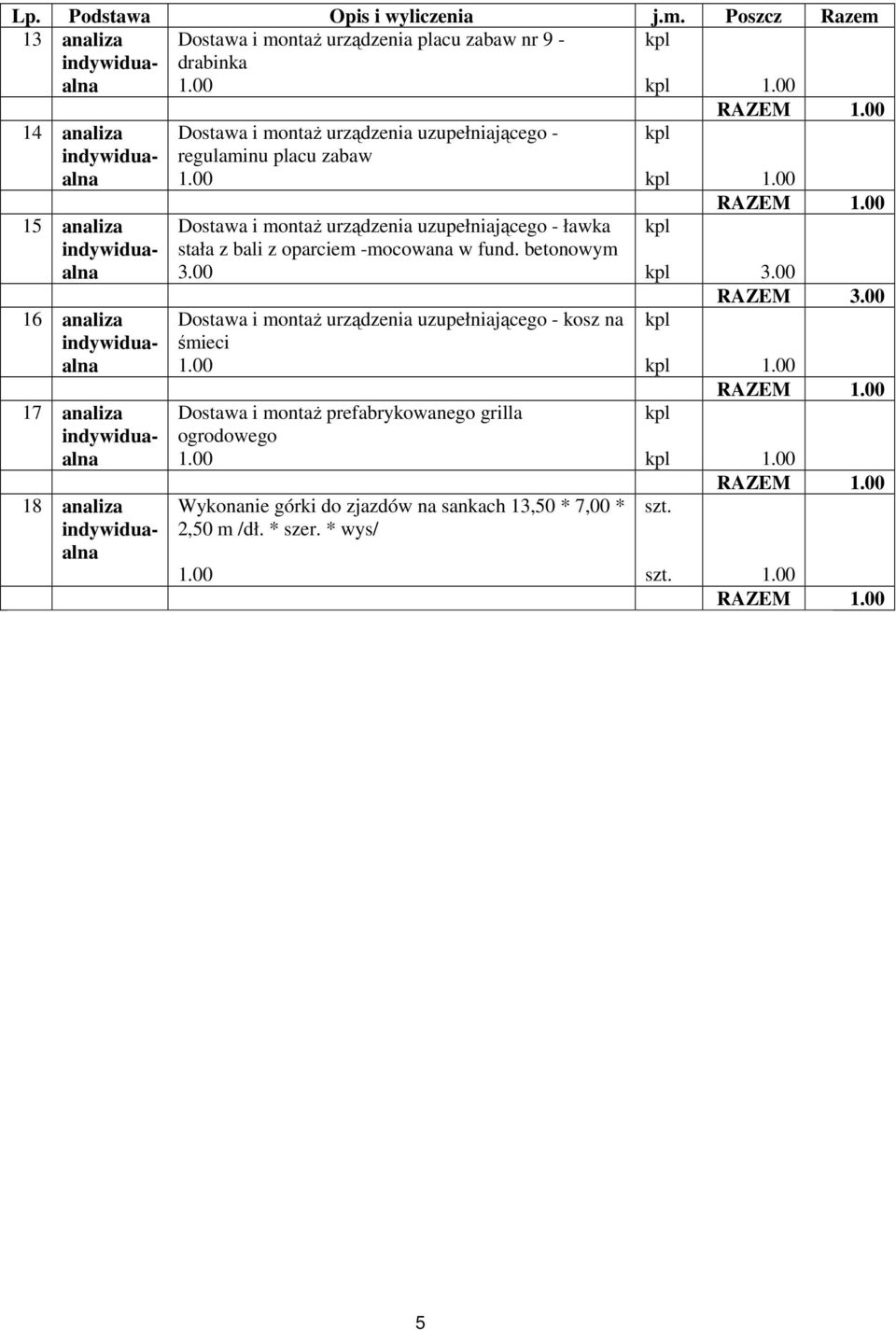

5 Lp. Podstawa Opis i wyliczenia j.m. Poszcz Razem 13 analiza Dostawa i montaŝ urządzenia placu zabaw nr 9 - drabinka 14 analiza 15 analiza 16 analiza 17 analiza 18 analiza Dostawa i montaŝ urządzenia uzupełniającego - regulaminu placu zabaw Dostawa i montaŝ urządzenia uzupełniającego - ławka stała z bali z oparciem -mocowana w fund. betonowym 3.00 Dostawa i montaŝ urządzenia uzupełniającego - kosz na śmieci Dostawa i montaŝ prefabrykowanego grilla ogrodowego Wykonanie górki do zjazdów na sankach 13,50 * 7,00 * 2,50 m /dł. * szer. * wys/ RAZEM RAZEM 3.00 RAZEM 3.00 RAZEM RAZEM szt. szt. RAZEM 5
