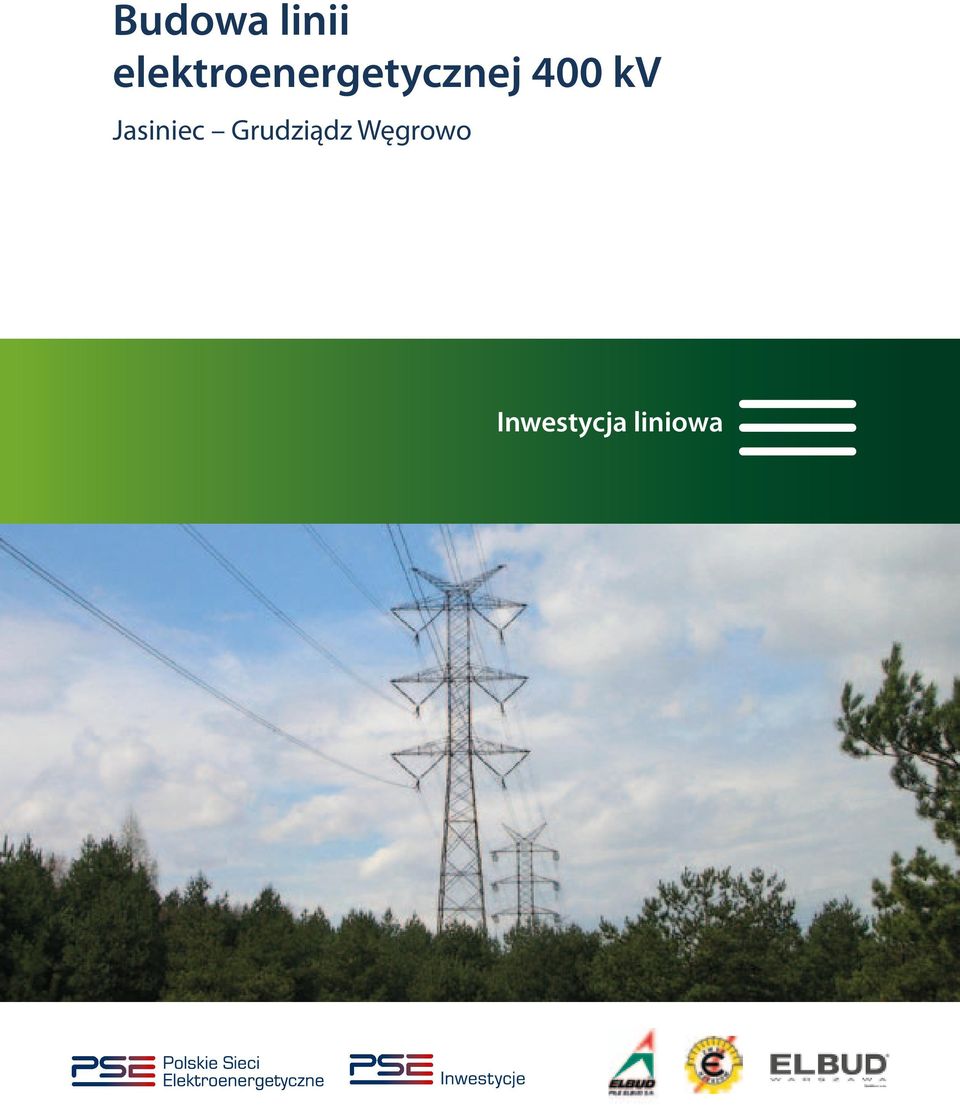

1 Budowa linii elektroenergetycznej 400 kv Jasiniec Grudziądz Węgrowo Inwestycja liniowa

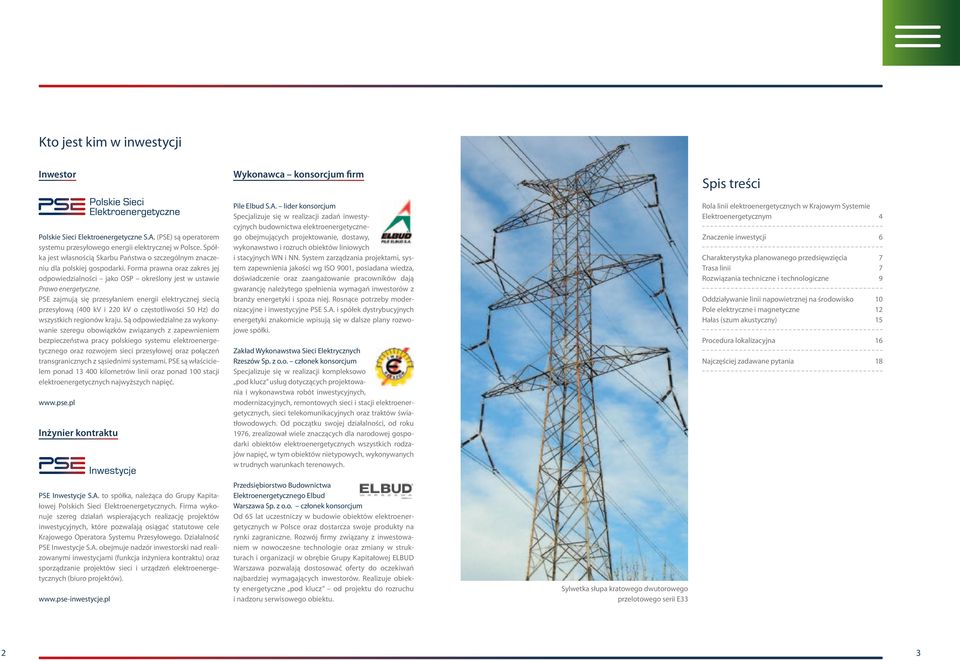

2 kto jest kim w inwestycji Inwestor Polskie Sieci Elektroenergetyczne S.A. (PSE) są operatorem systemu przesyłowego energii elektrycznej w Polsce. Spółka jest własnością Skarbu Państwa o szczególnym znaczeniu dla polskiej gospodarki. Forma prawna oraz zakres jej odpowiedzialności jako OSP określony jest w ustawie Prawo energetyczne. PSE zajmują się przesyłaniem energii elektrycznej siecią przesyłową (400 kv i 220 kv o częstotliwości 50 Hz) do wszystkich regionów kraju. Są odpowiedzialne za wykonywanie szeregu obowiązków związanych z zapewnieniem bezpieczeństwa pracy polskiego systemu elektroenergetycznego oraz rozwojem sieci przesyłowej oraz połączeń transgranicznych z sąsiednimi systemami. PSE są właścicielem ponad kilometrów linii oraz ponad 100 stacji elektroenergetycznych najwyższych napięć. Inżynier kontraktu Wykonawca konsorcjum firm Pile Elbud S.A. lider konsorcjum Specjalizuje się w realizacji zadań inwestycyjnych budownictwa elektroenergetycznego obejmujących projektowanie, dostawy, wykonawstwo i rozruch obiektów liniowych i stacyjnych WN i NN. System zarządzania projektami, system zapewnienia jakości wg ISO 9001, posiadana wiedza, doświadczenie oraz zaangażowanie pracowników dają gwarancję należytego spełnienia wymagań inwestorów z branży energetyki i spoza niej. Rosnące potrzeby modernizacyjne i inwestycyjne PSE S.A. i spółek dystrybucyjnych energetyki znakomicie wpisują się w dalsze plany rozwojowe spółki. Zakład Wykonawstwa Sieci Elektrycznych Rzeszów Sp. z o.o. członek konsorcjum Specjalizuje się w realizacji kompleksowo pod klucz usług dotyczących projektowania i wykonawstwa robót inwestycyjnych, modernizacyjnych, remontowych sieci i stacji elektroenergetycznych, sieci telekomunikacyjnych oraz traktów światłowodowych. Od początku swojej działalności, od roku 1976, zrealizował wiele znaczących dla narodowej gospodarki obiektów elektroenergetycznych wszystkich rodzajów napięć, w tym obiektów nietypowych, wykonywanych w trudnych warunkach terenowych. spis treści Rola linii elektroenergetycznych w Krajowym Systemie Elektroenergetycznym 4 Znaczenie inwestycji 6 Charakterystyka planowanego przedsięwzięcia 7 Trasa linii 7 Rozwiązania techniczne i technologiczne 9 Oddziaływanie linii napowietrznej na środowisko 10 Pole elektryczne i magnetyczne 12 Hałas (szum akustyczny) 15 Procedura lokalizacyjna 16 Najczęściej zadawane pytania 18 PSE Inwestycje S.A. to spółka, należąca do Grupy Kapitałowej Polskich Sieci Elektroenergetycznych. Firma wykonuje szereg działań wspierających realizację projektów inwestycyjnych, które pozwalają osiągać statutowe cele Krajowego Operatora Systemu Przesyłowego. Działalność PSE Inwestycje S.A. obejmuje nadzór inwestorski nad realizowanymi inwestycjami (funkcja inżyniera kontraktu) oraz sporządzanie projektów sieci i urządzeń elektroenergetycznych (biuro projektów). Przedsiębiorstwo Budownictwa Elektroenergetycznego Elbud Warszawa Sp. z o.o. członek konsorcjum Od 65 lat uczestniczy w budowie obiektów elektroenergetycznych w Polsce oraz dostarcza swoje produkty na rynki zagraniczne. Rozwój firmy związany z inwestowaniem w nowoczesne technologie oraz zmiany w strukturach i organizacji w obrębie Grupy Kapitałowej ELBUD Warszawa pozwalają dostosować oferty do oczekiwań najbardziej wymagających inwestorów. Realizuje obiekty energetyczne pod klucz od projektu do rozruchu i nadzoru serwisowego obiektu. Sylwetka słupa kratowego dwutorowego przelotowego serii E33 2 3

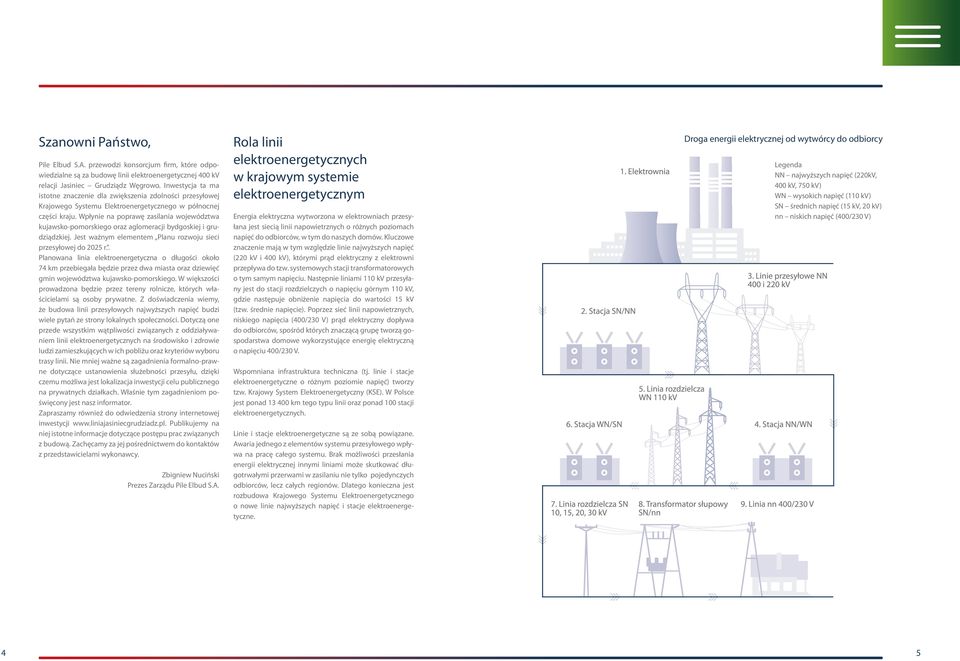

3 Szanowni Państwo, Pile Elbud S.A. przewodzi konsorcjum firm, które odpowiedzialne są za budowę linii elektroenergetycznej 400 kv relacji Jasiniec Grudziądz Węgrowo. Inwestycja ta ma istotne znaczenie dla zwiększenia zdolności przesyłowej Krajowego Systemu Elektroenergetycznego w północnej części kraju. Wpłynie na poprawę zasilania województwa kujawsko-pomorskiego oraz aglomeracji bydgoskiej i grudziądzkiej. Jest ważnym elementem Planu rozwoju sieci przesyłowej do 2025 r.. Planowana linia elektroenergetyczna o długości około 74 km przebiegała będzie przez dwa miasta oraz dziewięć gmin województwa kujawsko-pomorskiego. W większości prowadzona będzie przez tereny rolnicze, których właścicielami są osoby prywatne. Z doświadczenia wiemy, że budowa linii przesyłowych najwyższych napięć budzi wiele pytań ze strony lokalnych społeczności. Dotyczą one przede wszystkim wątpliwości związanych z oddziaływaniem linii elektroenergetycznych na środowisko i zdrowie ludzi zamieszkujących w ich pobliżu oraz kryteriów wyboru trasy linii. Nie mniej ważne są zagadnienia formalno-prawne dotyczące ustanowienia służebności przesyłu, dzięki czemu możliwa jest lokalizacja inwestycji celu publicznego na prywatnych działkach. Właśnie tym zagadnieniom poświęcony jest nasz informator. Zapraszamy również do odwiedzenia strony internetowej inwestycji Publikujemy na niej istotne informacje dotyczące postępu prac związanych z budową. Zachęcamy za jej pośrednictwem do kontaktów z przedstawicielami wykonawcy. Zbigniew Nuciński Prezes Zarządu Pile Elbud S.A. Rola linii elektroenergetycznych w krajowym systemie elektroenergetycznym Energia elektryczna wytworzona w elektrowniach przesyłana jest siecią linii napowietrznych o różnych poziomach napięć do odbiorców, w tym do naszych domów. Kluczowe znaczenie mają w tym względzie linie najwyższych napięć (220 kv i 400 kv), którymi prąd elektryczny z elektrowni przepływa do tzw. systemowych stacji transformatorowych o tym samym napięciu. Następnie liniami 110 kv przesyłany jest do stacji rozdzielczych o napięciu górnym 110 kv, gdzie następuje obniżenie napięcia do wartości 15 kv (tzw. średnie napięcie). Poprzez sieć linii napowietrznych, niskiego napięcia (400/230 V) prąd elektryczny dopływa do odbiorców, spośród których znaczącą grupę tworzą gospodarstwa domowe wykorzystujące energię elektryczną o napięciu 400/230 V. Wspomniana infrastruktura techniczna (tj. linie i stacje elektroenergetyczne o różnym poziomie napięć) tworzy tzw. Krajowy System Elektroenergetyczny (KSE). W Polsce jest ponad km tego typu linii oraz ponad 100 stacji elektroenergetycznych. Linie i stacje elektroenergetyczne są ze sobą powiązane. Awaria jednego z elementów systemu przesyłowego wpływa na pracę całego systemu. Brak możliwości przesłania ener gii elektrycznej innymi liniami może skutkować długotrwałymi przerwami w zasilaniu nie tylko pojedynczych odbiorców, lecz całych regionów. Dlatego konieczna jest rozbudowa Krajowego Systemu Elektroenergetycznego o nowe linie najwyższych napięć i stacje elektroenergetyczne. Droga energii elektrycznej od wytwórcy do odbiorcy Legenda NN najwyższych napięć (220kV, 400 kv, 750 kv) WN wysokich napięć (110 kv) SN średnich napięć (15 kv, 20 kv) nn niskich napięć (400/230 V) 4 5

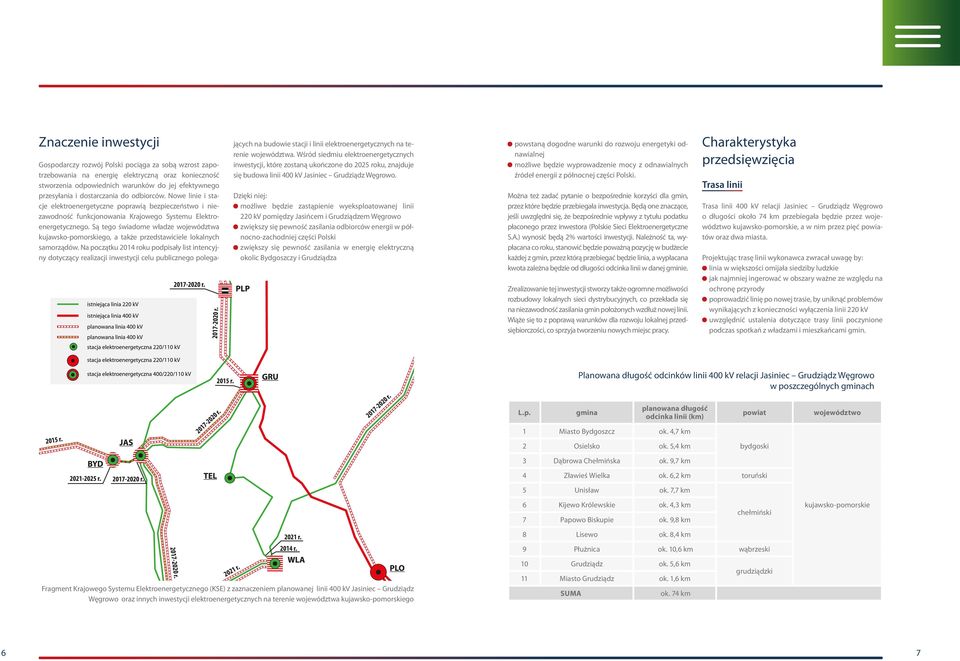

4 Znaczenie inwestycji Gospodarczy rozwój Polski pociąga za sobą wzrost zapotrzebowania na energię elektryczną oraz konieczność stwo rze nia odpowiednich warunków do jej efektywnego przesyłania i dostarczania do odbiorców. Nowe linie i stacje elektroenergetyczne poprawią bezpieczeństwo i niezawodność funkcjonowania Krajowego Systemu Elektroenergetycznego. Są tego świadome władze województwa kujawsko-pomorskiego, a także przedstawiciele lokalnych samorządów. Na początku 2014 roku podpisały list intencyjny dotyczący realizacji inwestycji celu publicznego polegających na budowie stacji i linii elektroenergetycznych na terenie województwa. Wśród siedmiu elektroenergetycznych inwestycji, które zostaną ukończone do 2025 roku, znajduje się budowa linii 400 kv Jasiniec Grudziądz Węgrowo. Dzięki niej: możliwe będzie zastąpienie wyeksploatowanej linii 220 kv pomiędzy Jasińcem i Grudziądzem Węgrowo zwiększy się pewność zasilania odbiorców energii w północno-zachodniej części Polski zwiększy się pewność zasilania w energię elektryczną okolic Bydgoszczy i Grudziądza powstaną dogodne warunki do rozwoju energetyki odnawialnej możliwe będzie wyprowadzenie mocy z odnawialnych źródeł energii z północnej części Polski. Można też zadać pytanie o bezpośrednie korzyści dla gmin, przez które będzie przebiegała inwestycja. Będą one znaczące, jeśli uwzględni się, że bezpośrednie wpływy z tytułu podatku płaconego przez inwestora (Polskie Sieci Elektroenergetyczne S.A.) wynosić będą 2% wartości inwestycji. Należność ta, wypłacana co roku, stanowić będzie poważną pozycję w budżecie każdej z gmin, przez którą przebiegać będzie linia, a wypłacana kwota zależna będzie od długości odcinka linii w danej gminie. Zrealizowanie tej inwestycji stworzy także ogromne możliwości rozbudowy lokalnych sieci dystrybucyjnych, co przekłada się na niezawodność zasilania gmin położonych wzdłuż nowej linii. Wiąże się to z poprawą warunków dla rozwoju lokalnej przedsiębiorczości, co sprzyja tworzeniu nowych miejsc pracy. Charakterystyka przedsięwzięcia Trasa linii Trasa linii 400 kv relacji Jasiniec Grudziądz Węgrowo o długości około 74 km przebiegała będzie przez województwo kujawsko-pomorskie, a w nim przez pięć powiatów oraz dwa miasta. Projektując trasę linii wykonawca zwracał uwagę by: linia w większości omijała siedziby ludzkie jak najmniej ingerować w obszary ważne ze względu na ochronę przyrody poprowadzić linię po nowej trasie, by uniknąć problemów wynikających z konieczności wyłączenia linii 220 kv uwzględnić ustalenia dotyczące trasy linii poczynione podczas spotkań z władzami i mieszkańcami gmin. Planowana długość odcinków linii 400 kv relacji Jasiniec Grudziądz Węgrowo w poszczególnych gminach L.p. gmina planowana długość odcinka linii (km) powiat województwo 1 Miasto Bydgoszcz ok. 4,7 km 2 Osielsko ok. 5,4 km bydgoski 3 Dąbrowa Chełmińska ok. 9,7 km 4 Zławieś Wielka ok. 6,2 km toruński 5 Unisław ok. 7,7 km 6 Kijewo Królewskie ok. 4,3 km 7 Papowo Biskupie ok. 9,8 km 8 Lisewo ok. 8,4 km chełmiński kujawsko-pomorskie 9 Płużnica ok. 10,6 km wąbrzeski Fragment Krajowego Systemu Elektroenergetycznego (KSE) z zaznaczeniem planowanej linii 400 kv Jasiniec Grudziądz Węgrowo oraz innych inwestycji elektroenergetycznych na terenie województwa kujawsko-pomorskiego 10 Grudziądz ok. 5,6 km 11 Miasto Grudziądz ok. 1,6 km Suma ok. 74 km grudziądzki 6 7

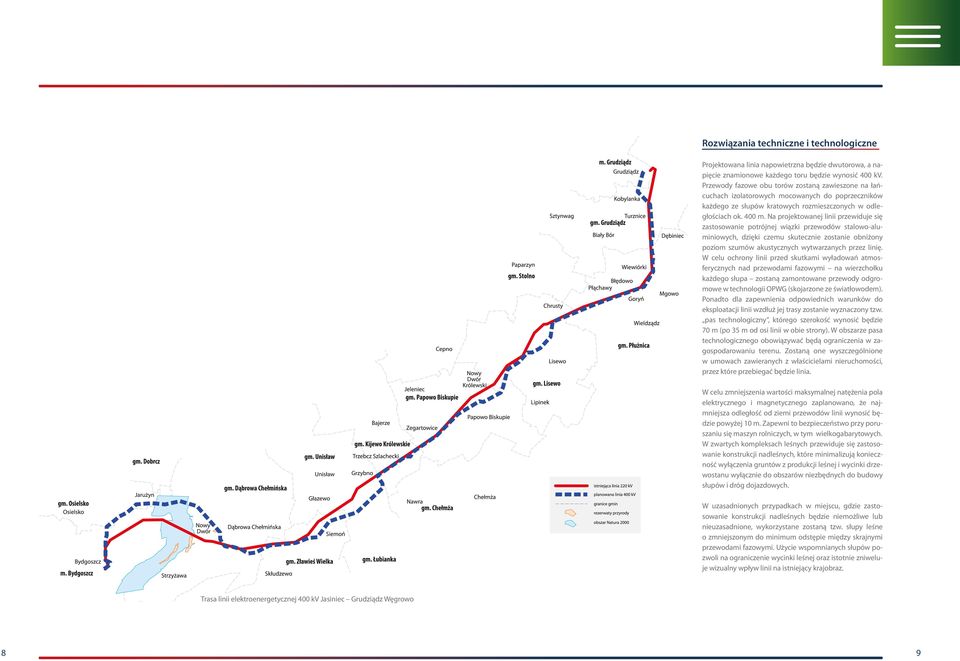

5 Rozwiązania techniczne i technologiczne Projektowana linia napowietrzna będzie dwutorowa, a napięcie znamionowe każdego toru będzie wynosić 400 kv. Przewody fazowe obu torów zostaną zawieszone na łańcuchach izolatorowych mocowanych do poprzeczników każdego ze słupów kratowych rozmieszczonych ach ok. 400 m. Na projektowanej linii przewiduje się zastosowanie potrójnej wiązki przewodów stalowo-aluminiowych, dzięki czemu skutecznie zostanie obniżony poziom szumów akustycznych wytwarzanych przez linię. W celu ochrony linii przed skutkami wyładowań atmosferycznych nad przewodami fazowymi na wierzchołku każdego słupa zostaną zamontowane przewody odgromowe w technologii OPWG (skojarzone ze światłowodem). Ponadto dla zapewnienia odpowiednich warunków do eksploatacji linii wzdłuż jej trasy zostanie wyznaczony tzw. pas technologiczny, którego szerokość wynosić będzie 70 m (po 35 m od osi linii w obie strony). W obszarze pasa technologicznego obowiązywać będą ograniczenia w zagospodarowaniu terenu. Zostaną one wyszczególnione w umowach zawieranych z właścicielami nieruchomości, przez które przebiegać będzie linia. W celu zmniejszenia wartości maksymalnej natężenia pola elektrycznego i magnetycznego zaplanowano, że najmniejsza odległość od ziemi przewodów linii wynosić będzie powyżej 10 m. Zapewni to bezpieczeństwo przy poruszaniu się maszyn rolniczych, w tym wielkogabarytowych. W zwartych kompleksach leśnych przewiduje się zastosowanie konstrukcji nadleśnych, które minimalizują konieczność wyłączenia gruntów z produkcji leśnej i wycinki drzewostanu wyłącznie do obszarów niezbędnych do budowy słupów i dróg dojazdowych. W uzasadnionych przypadkach w miejscu, gdzie zastosowanie konstrukcji nadleśnych będzie niemożliwe lub nieuzasadnione, wykorzystane zostaną tzw. słupy leśne o zmniejszonym do minimum odstępie między skrajnymi przewodami fazowymi. Użycie wspomnianych słupów pozwoli na ograniczenie wycinki leśnej oraz istotnie zniweluje wizualny wpływ linii na istniejący krajobraz. Trasa linii elektroenergetycznej 400 kv Jasiniec Grudziądz Węgrowo 8 9

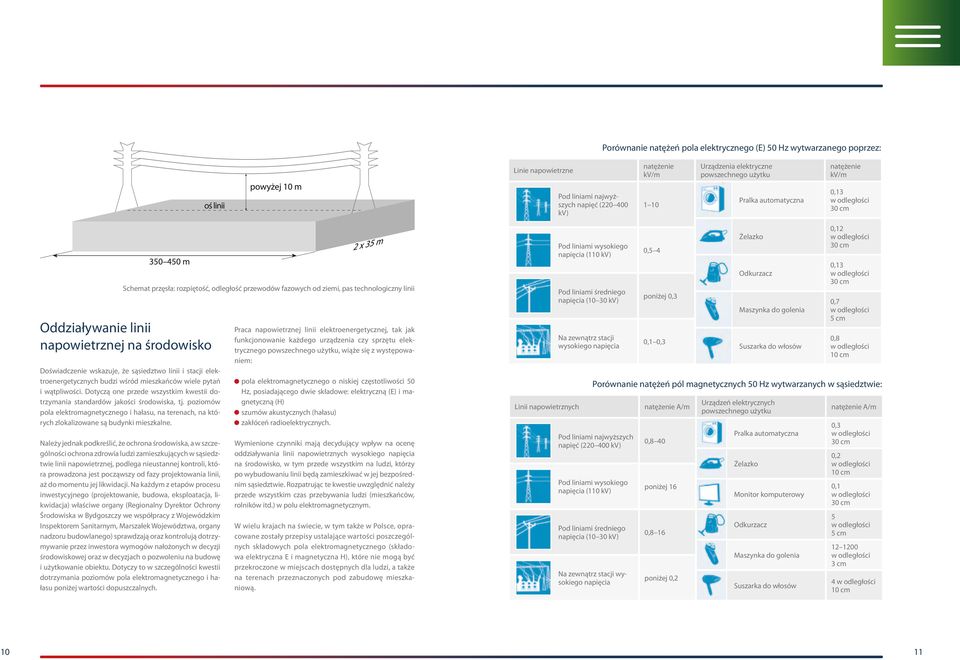

6 Porównanie natężeń pola elektrycznego (E) 50 Hz wytwarzanego poprzez: Linie napowietrzne natężenie kv/m Urządzenia elektryczne powszechnego użytku natężenie kv/m Pod liniami najwyższych napięć ( kv) 1 10 Pralka automatyczna 0,13 30 cm Schemat przęsła: rozpiętość, odległość przewodów fazowych od ziemi, pas technologiczny linii Oddziaływanie linii napowietrznej na środowisko Doświadczenie wskazuje, że sąsiedztwo linii i stacji elektroenergetycznych budzi wśród mieszkańców wiele pytań i wątpliwości. Dotyczą one przede wszystkim kwestii dotrzymania standardów jakości środowiska, tj. poziomów pola elektromagnetycznego i hałasu, na terenach, na których zlokalizowane są budynki mieszkalne. Należy jednak podkreślić, że ochrona środowiska, a w szczególności ochrona zdrowia ludzi zamieszkujących w sąsiedztwie linii napowietrznej, podlega nieustannej kontroli, która prowadzona jest począwszy od fazy projektowania linii, aż do momentu jej likwidacji. Na każdym z etapów procesu inwestycyjnego (projektowanie, budowa, eksploatacja, likwidacja) właściwe organy (Regionalny Dyrektor Ochrony Środowiska w Bydgoszczy we współpracy z Wojewódzkim Inspektorem Sanitarnym, Marszałek Województwa, organy nadzoru budowlanego) sprawdzają oraz kontrolują dotrzymywanie przez inwestora wymogów nałożonych w decyzji środowiskowej oraz w decyzjach o pozwoleniu na budowę i użytkowanie obiektu. Dotyczy to w szczególności kwestii dotrzymania poziomów pola elektromagnetycznego i hałasu poniżej wartości dopuszczalnych. Praca napowietrznej linii elektroenergetycznej, tak jak funkcjonowanie każdego urządzenia czy sprzętu elektrycznego powszechnego użytku, wiąże się z występowaniem: pola elektromagnetycznego o niskiej częstotliwości 50 Hz, posiadającego dwie składowe: elektryczną (E) i magnetyczną (H) szumów akustycznych (hałasu) zakłóceń radioelektrycznych. Wymienione czynniki mają decydujący wpływ na ocenę oddziaływania linii napowietrznych wysokiego napięcia na środowisko, w tym przede wszystkim na ludzi, którzy po wybudowaniu linii będą zamieszkiwać w jej bezpośrednim sąsiedztwie. Rozpatrując te kwestie uwzględnić należy przede wszystkim czas przebywania ludzi (mieszkańców, rolników itd.) w polu elektromagnetycznym. W wielu krajach na świecie, w tym także w Polsce, opracowane zostały przepisy ustalające wartości poszczególnych składowych pola elektromagnetycznego (składowa elektryczna E i magnetyczna H), które nie mogą być przekroczone w miejscach dostępnych dla ludzi, a także na terenach przeznaczonych pod zabudowę mieszkaniową. Linii napowietrznych Pod liniami wysokiego napięcia (110 kv) Pod liniami średniego napięcia (10 30 kv) Na zewnątrz stacji wysokiego napięcia Porównanie natężeń pól magnetycznych 50 Hz wytwarzanych w sąsiedztwie: Pod liniami najwyższych napięć ( kv) Pod liniami wysokiego napięcia (110 kv) Pod liniami średniego napięcia (10 30 kv) Na zewnątrz stacji wysokiego napięcia 0,5 4 poniżej 0,3 0,1 0,3 natężenie A/m 0,8 40 poniżej 16 0,8 16 poniżej 0,2 Żelazko Odkurzacz Maszynka do golenia Suszarka do włosów Urządzeń elektrycznych powszechnego użytku Pralka automatyczna Żelazko Monitor komputerowy Odkurzacz Maszynka do golenia Suszarka do włosów 0,12 30 cm 0,13 30 cm 0,7 5 cm 0,8 10 cm natężenie A/m 0,3 30 cm 0,2 10 cm 0,1 30 cm 5 5 cm cm 4 10 cm 10 11

7 Kraj Organizacja międzynarodowa Wartość dopuszczalna natężenia pola magnetycznego (H) Austria 80 Tzw. poziom odniesienia Najwyższe dopuszczalne w środowisku natężenie pola magnetycznego (H) wg przepisów i zaleceń niektórych krajów oraz wg zaleceń organizacji międzynarodowych Uwagi Zalecenia odnośnie stosowania wartości dopuszczalnej Belgia Wartość dopuszczalna obowiązuje tylko dla składowej elektrycznej pola (E) Chorwacja 80 Wartość identyczna z zalecaną przez ICNIRP Czechy 80 Wartość identyczna z zalecaną przez ICNIRP Pole elektryczne i magnetyczne Od lat trwają intensywne badania nad wpływem pól elektromagnetycznych przede wszystkim na zdrowie ludzi mieszkających blisko linii napowietrznych. Prowadzone są one przez placówki naukowo-badawcze na całym świecie. Nie stwierdzono, by pole elektromagnetyczne występujące w otoczeniu linii napowietrznych o napięciu 400 kv wpływało niekorzystnie na zdrowie ludzi. Potwierdzają to wnioski zawarte w obszernej monografii wydanej kilka lat temu przez Światową Organizację Zdrowia (World Health Organisation WHO), w której podsumowano wyniki kilkuset badań z tej dziedziny. Wartości dopuszczalne pól elektromagnetycznych Wartości dopuszczalne obu składowych pola elektromagnetycznego, tj. elektrycznej (E) i magnetycznej (H), podano w rozporządzeniu Ministra Środowiska z dnia 30 października 2003 r. w sprawie dopuszczalnych poziomów pól elektromagnetycznych w środowisku oraz sposobów sprawdzania dotrzymania tych poziomów (Dz. U nr 192 poz. 1883). Zgodnie z zapisami zawartymi w tym rozporządzeniu dopuszczalne w środowisku poziomy obu składowych pola elektromagnetycznego o częstotliwości 50 Hz nie powinny przekraczać w miejscach dostępnych dla ludzi następujących wartości granicznych: Dania Brak przepisów; zalecane tzw. podejście ostrożnościowe, tj. ograniczanie Budowy linii napowietrznych blisko budynków mieszkalnych i odpowiednio wznoszenia budynków w sąsiedztwie linii istniejących natężenie pola elektrycznego (E) 10 kv/m natężenie pola magnetycznego (H) 60 A/m Estonia 80 Wartość zalecana przy ekspozycji długotrwałej wg Recommendation 1991/519/EC Finlandia 80 Wartość rekomendowana przy ekspozycji długotrwałej 400 Wartość rekomendowana przy ekspozycji krótkotrwałej Francja 80 Wartość rekomendowana dla ekspozycji w polach wytwarzanych przez nowe i przebudowane obiekty oraz instalacje systemu elektroenergetycznego pracujące w normalnych warunkach Hiszpania Brak przepisów dla pól o częstotliwości 50 Hz 96 Zalecenie Rady ds. Zdrowia Holandii (wartość kontrolowana) Holandia 80 Zalecenie rządowe dla władz lokalnych i kompanii energetycznych 0,32 Wartość uśredniona w ciągu 1 roku; zalecenie rządowe dla władz lokalnych i kompanii energetycznych w przypadku miejsc długotrwałego przebywania dzieci (mieszkania, szkoły); zalecenie dla nowych linii napowietrznych, pod warunkiem, że jest możliwe do zrealizowania Niemcy 80 Wartość rekomendowana dla ekspozycji w polach wytwarzanych przez obiekty i instalacje systemu elektroenergetycznego (linie napowietrzne i kablowe, stacje elektroenergetyczne itp.) 160 J/w, lecz przy ekspozycji trwającej krócej niż 1,2 godziny na dobę Polska 60 Przebywanie w polu bez ograniczeń czasowych Portugalia 80 Wartość rekomendowana przy ekspozycji długotrwałej Słowenia 8 Na terenach szczególnej ochrony (miejsca lokalizacji budynków mieszkalnych, szkół, szpitali, centrów wypoczynku itp.) 80 Na pozostałych terenach Słup kratowy dwutorowy przelotowy z łańcuchami izolatorowymi typu ŁA 12 13

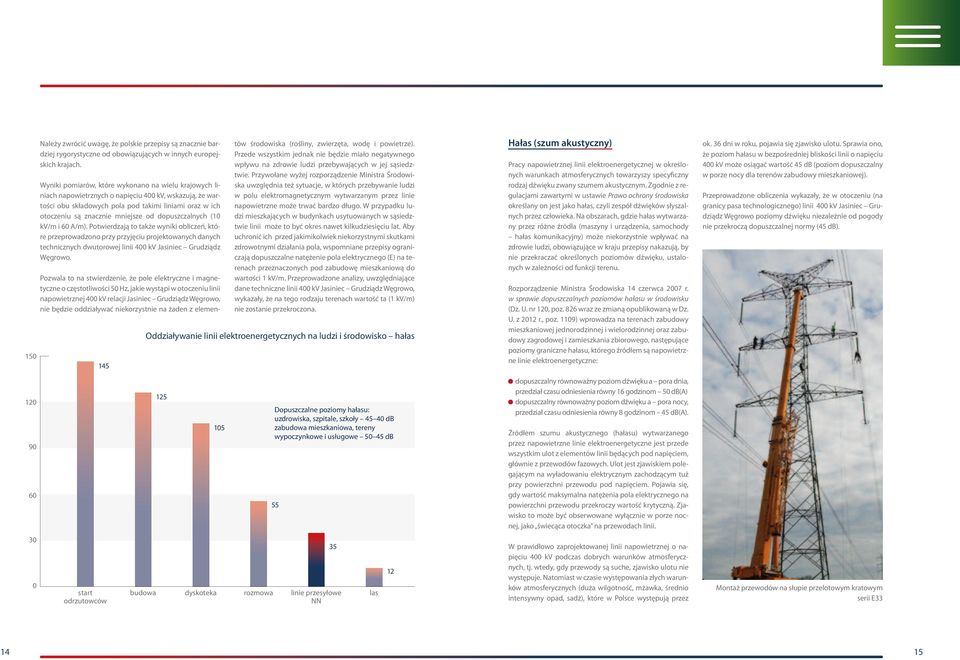

8 150 Należy zwrócić uwagę, że polskie przepisy są znacznie bardziej rygorystyczne od obowiązujących w innych europejskich krajach. Wyniki pomiarów, które wykonano na wielu krajowych liniach napowietrznych o napięciu 400 kv, wskazują, że wartości obu składowych pola pod takimi liniami oraz w ich otoczeniu są znacznie mniejsze od dopuszczalnych (10 kv/m i 60 A/m). Potwierdzają to także wyniki obliczeń, które przeprowadzono przy przyjęciu projektowanych danych technicznych dwutorowej linii 400 kv Jasiniec Grudziądz Węgrowo. 145 Pozwala to na stwierdzenie, że pole elektryczne i magnetyczne o częstotliwości 50 Hz, jakie wystąpi w otoczeniu linii napowietrznej 400 kv relacji Jasiniec Grudziądz Węgrowo, nie będzie oddziaływać niekorzystnie na żaden z elementów środowiska (rośliny, zwierzęta, wodę i powietrze). Przede wszystkim jednak nie będzie miało negatywnego wpływu na zdrowie ludzi przebywających w jej sąsiedztwie. Przywołane wyżej rozporządzenie Ministra Środowiska uwzględnia też sytuacje, w których przebywanie ludzi w polu elektromagnetycznym wytwarzanym przez linie napowietrzne może trwać bardzo długo. W przypadku ludzi mieszkających w budynkach usytuowanych w sąsiedztwie linii może to być okres nawet kilkudziesięciu lat. Aby uchronić ich przed jakimikolwiek niekorzystnymi skutkami zdrowotnymi działania pola, wspomniane przepisy ograniczają dopuszczalne natężenie pola elektrycznego (E) na terenach przeznaczonych pod zabudowę mieszkaniową do wartości 1 kv/m. Przeprowadzone analizy, uwzględniające dane techniczne linii 400 kv Jasiniec Grudziądz Węgrowo, wykazały, że na tego rodzaju terenach wartość ta (1 kv/m) nie zostanie przekroczona. Oddziaływanie linii elektroenergetycznych na ludzi i środowisko hałas Hałas (szum akustyczny) Pracy napowietrznej linii elektroenergetycznej w określonych warunkach atmosferycznych towarzyszy specyficzny rodzaj dźwięku zwany szumem akustycznym. Zgodnie z regulacjami zawartymi w ustawie Prawo ochrony środowiska określany on jest jako hałas, czyli zespół dźwięków słyszalnych przez człowieka. Na obszarach, gdzie hałas wytwarzany przez różne źródła (maszyny i urządzenia, samochody hałas komunikacyjny) może niekorzystnie wpływać na zdrowie ludzi, obowiązujące w kraju przepisy nakazują, by nie przekraczać określonych poziomów dźwięku, ustalonych w zależności od funkcji terenu. Rozporządzenie Ministra Środowiska 14 czerwca 2007 r. w sprawie dopuszczalnych poziomów hałasu w środowisku (Dz. U. nr 120, poz. 826 wraz ze zmianą opublikowaną w Dz. U. z 2012 r., poz. 1109) wprowadza na terenach zabudowy mieszkaniowej jednorodzinnej i wielorodzinnej oraz zabudowy zagrodowej i zamieszkania zbiorowego, następujące poziomy graniczne hałasu, którego źródłem są napowietrzne linie elektroenergetyczne: ok. 36 dni w roku, pojawia się zjawisko ulotu. Sprawia ono, że poziom hałasu w bezpośredniej bliskości linii o napięciu 400 kv może osiągać wartość 45 db (poziom dopuszczalny w porze nocy dla terenów zabudowy mieszkaniowej). Przeprowadzone obliczenia wykazały, że w otoczeniu (na granicy pasa technologicznego) linii 400 kv Jasiniec Grudziądz Węgrowo poziomy dźwięku niezależnie od pogody nie przekroczą dopuszczalnej normy (45 db) Dopuszczalne poziomy hałasu: uzdrowiska, szpitale, szkoły db zabudowa mieszkaniowa, tereny wypoczynkowe i usługowe db 55 dopuszczalny równoważny poziom dźwięku a pora dnia, przedział czasu odniesienia równy 16 godzinom 50 db(a) dopuszczalny równoważny poziom dźwięku a pora nocy, przedział czasu odniesienia równy 8 godzinom 45 db(a). Źródłem szumu akustycznego (hałasu) wytwarzanego przez napowietrzne linie elektroenergetyczne jest przede wszystkim ulot z elementów linii będących pod napięciem, głównie z przewodów fazowych. Ulot jest zjawiskiem polegającym na wyładowaniu elektrycznym zachodzącym tuż przy powierzchni przewodu pod napięciem. Pojawia się, gdy wartość maksymalna natężenia pola elektrycznego na powierzchni przewodu przekroczy wartość krytyczną. Zjawisko to może być obserwowane wyłącznie w porze nocnej, jako świecąca otoczka na przewodach linii start odrzutowców budowa dyskoteka rozmowa linie przesyłowe NN 35 las 12 W prawidłowo zaprojektowanej linii napowietrznej o napięciu 400 kv podczas dobrych warunków atmosferycznych, tj. wtedy, gdy przewody są suche, zjawisko ulotu nie występuje. Natomiast w czasie występowania złych warunków atmosferycznych (duża wilgotność, mżawka, średnio intensywny opad, sadź), które w Polsce występują przez Montaż przewodów na słupie przelotowym kratowym serii E

9 Procedura lokalizacyjna Realizacja każdej inwestycji, a więc także budowa linii elektroenergetycznej 400 kv relacji Jasiniec Grudziądz Węgrowo podlega wielu procedurom administracyjnym opisanych w obowiązujących przepisach prawa. W ramach tych procedur przed rozpoczęciem prac budowlanych konieczne jest uzyskanie przez wykonawcę wielu uzgodnień, pozwoleń i opinii wydawanych przez różne organy administracji publicznej. Pierwszym krokiem zmierzającym do uzyskania zgody na realizację planowanej inwestycji jest jej wprowadzenie do dokumentów planistycznych gmin do studium uwarunkowań i kierunków zagospodarowania przestrzennego (SUiKZP) oraz miejscowych planów zagospodarowania przestrzennego (MPZP). W gminach, w których inwestycja nie jest uwzględniona w obowiązującym studium i planie miejscowym, wykonawca występuje z wnioskiem do burmistrza/wójta o zmianę powyższych dokumentów lub ich sporządzenie. Po uchwaleniu przez radnych poszczególnych gmin oraz opublikowaniu w dzienniku urzędowym województwa kujawsko-pomorskiego miejscowych planów zagospodarowania przestrzennego wykonawca występuje z wnioskiem o wydanie decyzji o środowiskowych uwarunkowaniach. Dla budowy napowietrznej linii elektroenergetycznej 400 kv decyzję wydaje Regionalny Dyrektor Ochrony Środowiska w Bydgoszczy w uzgodnieniu z Państwowym Wojewódzkim Inspektorem Sanitarnym. Wcześniej z udziałem społeczeństwa przeprowadzana jest ocena oddziaływania przedsięwzięcia na środowisko (OOŚ). Podstawowym dokumentem umożliwiającym jej przeprowadzenie jest raport oddziaływania przedsięwzięcia na środowisko. Na jego podstawie Regionalny Dyrektor Ochrony Środowiska w Bydgoszczy określa, analizuje oraz ocenia wpływ planowanej inwestycji na środowisko, a przede wszystkim na zdrowie i warunki życia ludzi, którzy zamieszkiwać będą w sąsiedztwie wybudowanej linii. Z raportem może zapoznać się każdy zainteresowany i zgłosić do niego uwagi. Jeśli zostaną spełnione wszystkie wymagania dotyczące ochrony środowiska, w szczególności dotyczące ochrony zdrowia ludzi, rozpatrzone wszystkie uwagi, zostaje wydana decyzja środowiskowa. Zostaną w niej określone wszystkie warunki, jakie muszą zostać spełnione przez projektowaną linię, aby możliwe było jej wybudowanie i późniejsze użytkowanie. Przed złożeniem wniosku o wydanie pozwolenia na budowę wykonawca zobowiązany jest do pozyskania prawa do dysponowania nieruchomościami na cele budowlane. Oznacza to konieczność uzyskania zgody poszczególnych właścicieli nieruchomości na przeprowadzenie przez ich działki projektowanej linii oraz na posadowienie na niektórych z nich słupów. Zgodę uzyskuje się poprzez ustanowienie na każdej nieruchomości tzw. służebności przesyłu, co oznacza notarialne potwierdzenie zgody właścicieli gruntów na prowadzenie prac budowlanych i eksploatacyjnych w tzw. pasie technologicznym linii o szerokości 70 m. W związku z tym, że przeprowadzenie linii napowietrznej przez nieruchomość wiąże się z pewnymi ograniczeniami w użytkowaniu terenu na obszarze pasa technologicznego, za ustanowienie służebności właścicielowi gruntu wypłaca się jednorazowe wynagrodzenie. Straty w uprawach oraz ewentualne zniszczenia, jakie mogą powstać w czasie prowadzenia prac budowlanych oraz eksploatacyjnych przy linii, są pokrywane poprzez wypłatę odrębnych odszkodowań. Należy zwrócić uwagę, że pomimo ustanowienia służebności przesyłu na części każdej z działek objętych inwestycją nie zmienia się właściciel nieruchomości. Oznacza to, że cały teren pod linią, w tym także obszar pasa technologicznego linii, pozostaje we władaniu dotychczasowego właściciela nieruchomości. Ograniczone zostają jedynie możliwości zagospodarowania terenu objętego pasem technologicznym, przy czym ograniczenia te określone są w umowie zawartej pomiędzy wykonawcą a właścicielem nieruchomości. Pozostały obszar działki może być wykorzystany w dowolny sposób, zarówno do upraw polowych, jak również do budowy domu mieszkalnego, czy też innych zabudowań, w tym budynków gospodarczych. Schemat działań zmierzających do uzyskania pozwolenia na budowę linii elektroenergetycznej Wprowadzenie linii (trasy) do miejscowego planu zagospodarowania przestrzennego gmin Opracowanie raportu o oddziaływaniu przedsięwzięcia na środowisko (OOŚ) Złożenie wniosku o wydanie decyzji o środowiskowych uwarunkowaniach (decyzja środowiskowa) Postępowanie z udziałem społeczeństwa w sprawie oceny oddziaływania przedsięwzięcia na środowisko (postępowanie OOŚ) Wydanie przez odpowiedni organ decyzji środowiskowej Złożenie wniosku o wydanie decyzji o pozwoleniu na budowę wraz z oświadczeniem o dysponowaniu nieruchomościami na cele budowlane Wydanie przez właściwy organ decyzji o pozwoleniu na budowę 16 17

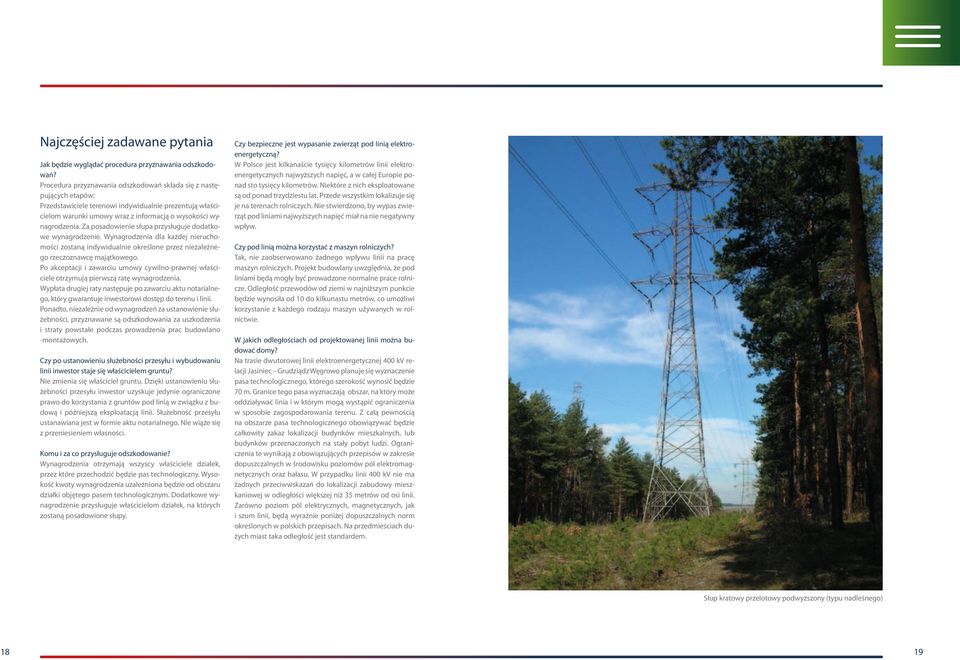

10 Najczęściej zadawane pytania Jak będzie wyglądać procedura przyznawania odszkodowań? Procedura przyznawania odszkodowań składa się z następujących etapów: Przedstawiciele terenowi indywidualnie prezentują właścicielom warunki umowy wraz z informacją o wysokości wynagrodzenia. Za posadowienie słupa przysługuje dodatkowe wynagrodzenie. Wynagrodzenia dla każdej nieruchomości zostaną indywidualnie określone przez niezależnego rzeczoznawcę majątkowego. Po akceptacji i zawarciu umowy cywilno-prawnej właściciele otrzymują pierwszą ratę wynagrodzenia. Wypłata drugiej raty następuje po zawarciu aktu notarialnego, który gwarantuje inwestorowi dostęp do terenu i linii. Ponadto, niezależnie od wynagrodzeń za ustanowienie służebności, przyznawane są odszkodowania za uszkodzenia i straty powstałe podczas prowadzenia prac budowlano -montażowych. Czy po ustanowieniu służebności przesyłu i wybudowaniu linii inwestor staje się właścicielem gruntu? Nie zmienia się właściciel gruntu. Dzięki ustanowieniu służebności przesyłu inwestor uzyskuje jedynie ograniczone prawo do korzystania z gruntów pod linią w związku z budową i późniejszą eksploatacją linii. Służebność przesyłu ustanawiana jest w formie aktu notarialnego. Nie wiąże się z przeniesieniem własności. Komu i za co przysługuje odszkodowanie? Wynagrodzenia otrzymają wszyscy właściciele działek, przez które przechodzić będzie pas technologiczny. Wysokość kwoty wynagrodzenia uzależniona będzie od obszaru działki objętego pasem technologicznym. Dodatkowe wynagrodzenie przysługuje właścicielom działek, na których zostaną posadowione słupy. Czy bezpieczne jest wypasanie zwierząt pod linią elektroenergetyczną? W Polsce jest kilkanaście tysięcy kilometrów linii elektroenergetycznych najwyższych napięć, a w całej Europie ponad sto tysięcy kilometrów. Niektóre z nich eksploatowane są od ponad trzydziestu lat. Przede wszystkim lokalizuje się je na terenach rolniczych. Nie stwierdzono, by wypas zwierząt pod liniami najwyższych napięć miał na nie negatywny wpływ. Czy pod linią można korzystać z maszyn rolniczych? Tak, nie zaobserwowano żadnego wpływu linii na pracę maszyn rolniczych. Projekt budowlany uwzględnia, że pod liniami będą mogły być prowadzone normalne prace rolnicze. Odległość przewodów od ziemi w najniższym punkcie będzie wynosiła od 10 do kilkunastu metrów, co umożliwi korzystanie z każdego rodzaju maszyn używanych w rolnictwie. W jakich odległościach od projektowanej linii można budować domy? Na trasie dwutorowej linii elektroenergetycznej 400 kv relacji Jasiniec Grudziądz Węgrowo planuje się wyznaczenie pasa technologicznego, którego szerokość wynosić będzie 70 m. Granice tego pasa wyznaczają obszar, na który może oddziaływać linia i w którym mogą wystąpić ograniczenia w sposobie zagospodarowania terenu. Z całą pewnością na obszarze pasa technologicznego obowiązywać będzie całkowity zakaz lokalizacji budynków mieszkalnych, lub budynków przeznaczonych na stały pobyt ludzi. Ograniczenia te wynikają z obowiązujących przepisów w zakresie dopuszczalnych w środowisku poziomów pól elektromagnetycznych oraz hałasu. W przypadku linii 400 kv nie ma żadnych przeciwwskazań do lokalizacji zabudowy mieszkaniowej większej niż 35 metrów od osi linii. Zarówno poziom pól elektrycznych, magnetycznych, jak i szum linii, będą wyraźnie poniżej dopuszczalnych norm określonych w polskich przepisach. Na przedmieściach dużych miast taka odległość jest standardem. Słup kratowy przelotowy podwyższony (typu nadleśnego) 18 19

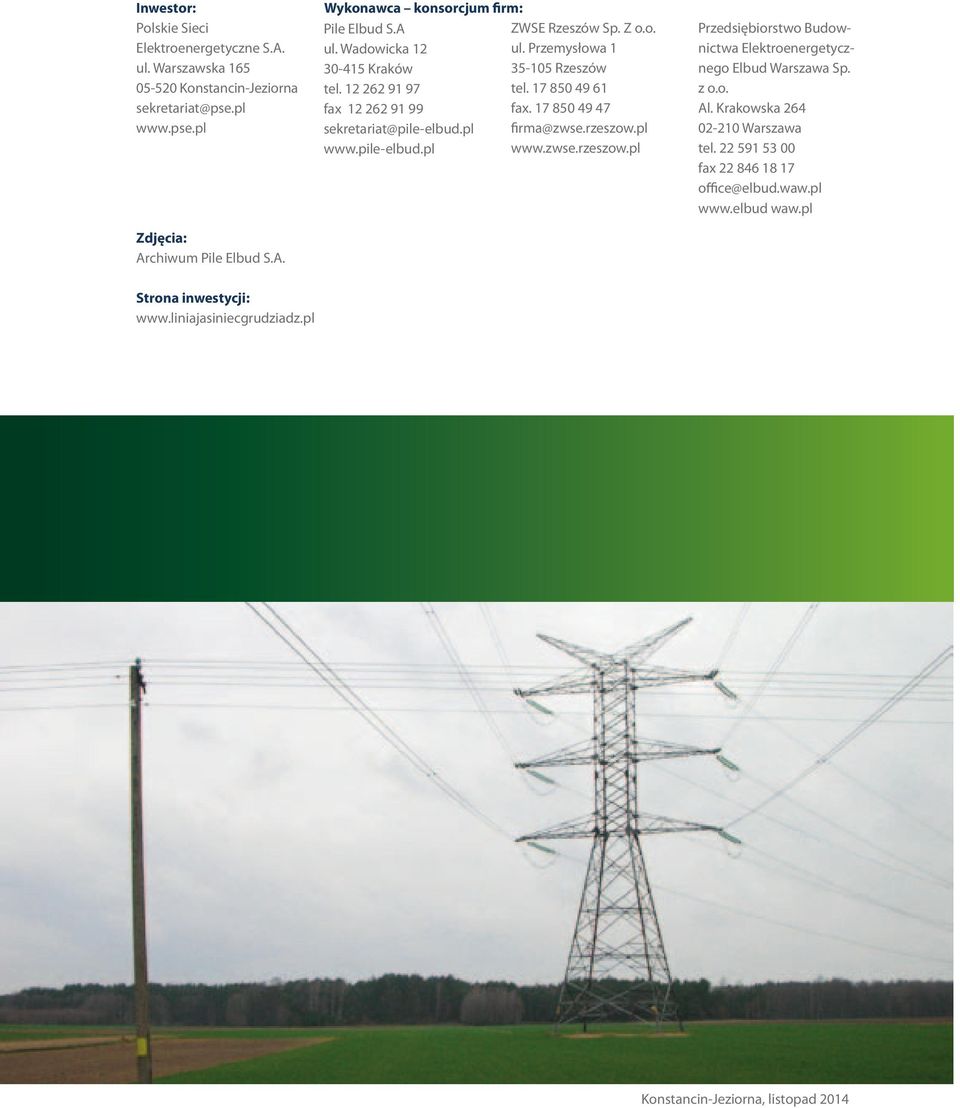

11 Inwestor: Polskie Sieci Elektroenergetyczne S.A. ul. Warszawska Konstancin-Jeziorna Zdjęcia: Archiwum Pile Elbud S.A. Wykonawca konsorcjum firm: Pile Elbud S.A ul. Wadowicka Kraków tel fax ZWSE Rzeszów Sp. Z o.o. ul. Przemysłowa Rzeszów tel fax firma@zwse.rzeszow.pl Przedsiębiorstwo Budownictwa Elektroenergetycznego Elbud Warszawa Sp. z o.o. Al. Krakowska Warszawa tel fax office@elbud.waw.pl waw.pl Strona inwestycji: Konstancin-Jeziorna, listopad 2014
