1 ZAŁOŻENIA DO PLANU ZAOPATRZENIA W CIEPŁO, ENERGIĘ ELEKTRYCZNĄ I PALIWA GAZOWE DLA GMINY KRZESZOWICE NA LATA Część 08 System gazowniczy

2 W /13 SPIS TREŚCI 8.1 Informacje ogólne System gazowniczy stan aktualny Obszar działania Sieci wysokiego ciśnienia Stacje redukcyjno pomiarowe I-go stopnia Sieci średniego ciśnienia Stacje redukcyjno pomiarowe II-go stopnia Sieci niskiego ciśnienia Zamierzenia modernizacyjne i inwestycyjne Zapotrzebowanie na paliwa gazowe stan aktualny Zapotrzebowanie na paliwa gazowe przewidywane zmiany Wprowadzenie Zapotrzebowanie gazu w perspektywie bilansowej Tereny rozwojowe Prognoza zapotrzebowania gazu przez budownictwo jednorodzinne Prognoza zapotrzebowania gazu przez usługi i przemysł Ocena stanu aktualnego

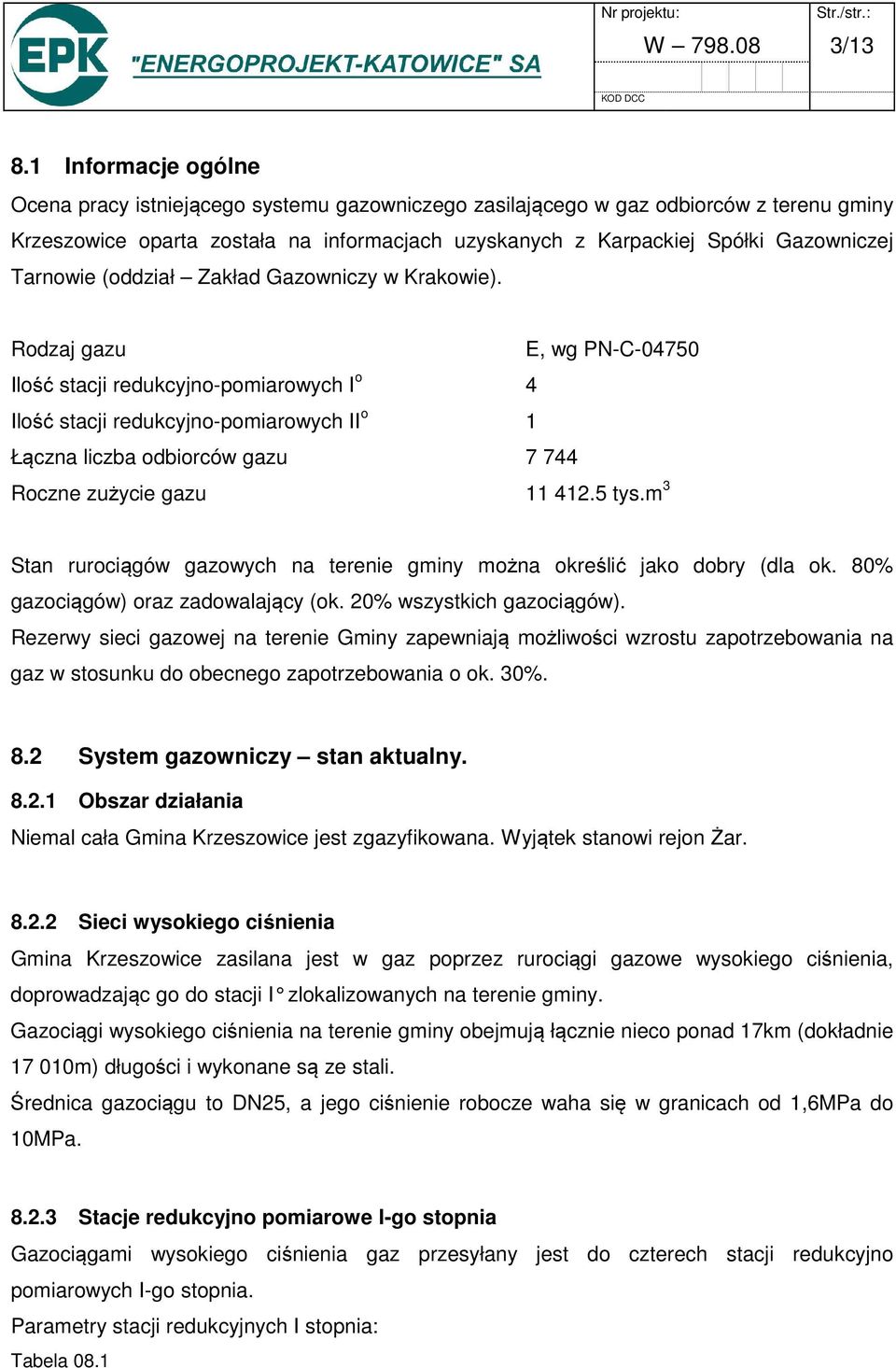

3 W / Informacje ogólne Ocena pracy istniejącego systemu gazowniczego zasilającego w gaz odbiorców z terenu gminy Krzeszowice oparta została na informacjach uzyskanych z Karpackiej Spółki Gazowniczej Tarnowie (oddział Zakład Gazowniczy w Krakowie). Rodzaj gazu E, wg PN-C Ilość stacji redukcyjno-pomiarowych I o 4 Ilość stacji redukcyjno-pomiarowych II o 1 Łączna liczba odbiorców gazu Roczne zużycie gazu tys.m 3 Stan rurociągów gazowych na terenie gminy można określić jako dobry (dla ok. 80% gazociągów) oraz zadowalający (ok. 20% wszystkich gazociągów). Rezerwy sieci gazowej na terenie Gminy zapewniają możliwości wzrostu zapotrzebowania na gaz w stosunku do obecnego zapotrzebowania o ok. 30%. 8.2 System gazowniczy stan aktualny Obszar działania Niemal cała Gmina Krzeszowice jest zgazyfikowana. Wyjątek stanowi rejon Żar Sieci wysokiego ciśnienia Gmina Krzeszowice zasilana jest w gaz poprzez rurociągi gazowe wysokiego ciśnienia, doprowadzając go do stacji I zlokalizowanych na terenie gminy. Gazociągi wysokiego ciśnienia na terenie gminy obejmują łącznie nieco ponad 17km (dokładnie m) długości i wykonane są ze stali. Średnica gazociągu to DN25, a jego ciśnienie robocze waha się w granicach od 1,6MPa do 10MPa Stacje redukcyjno pomiarowe I-go stopnia Gazociągami wysokiego ciśnienia gaz przesyłany jest do czterech stacji redukcyjno pomiarowych I-go stopnia. Parametry stacji redukcyjnych I stopnia: Tabela 08.1

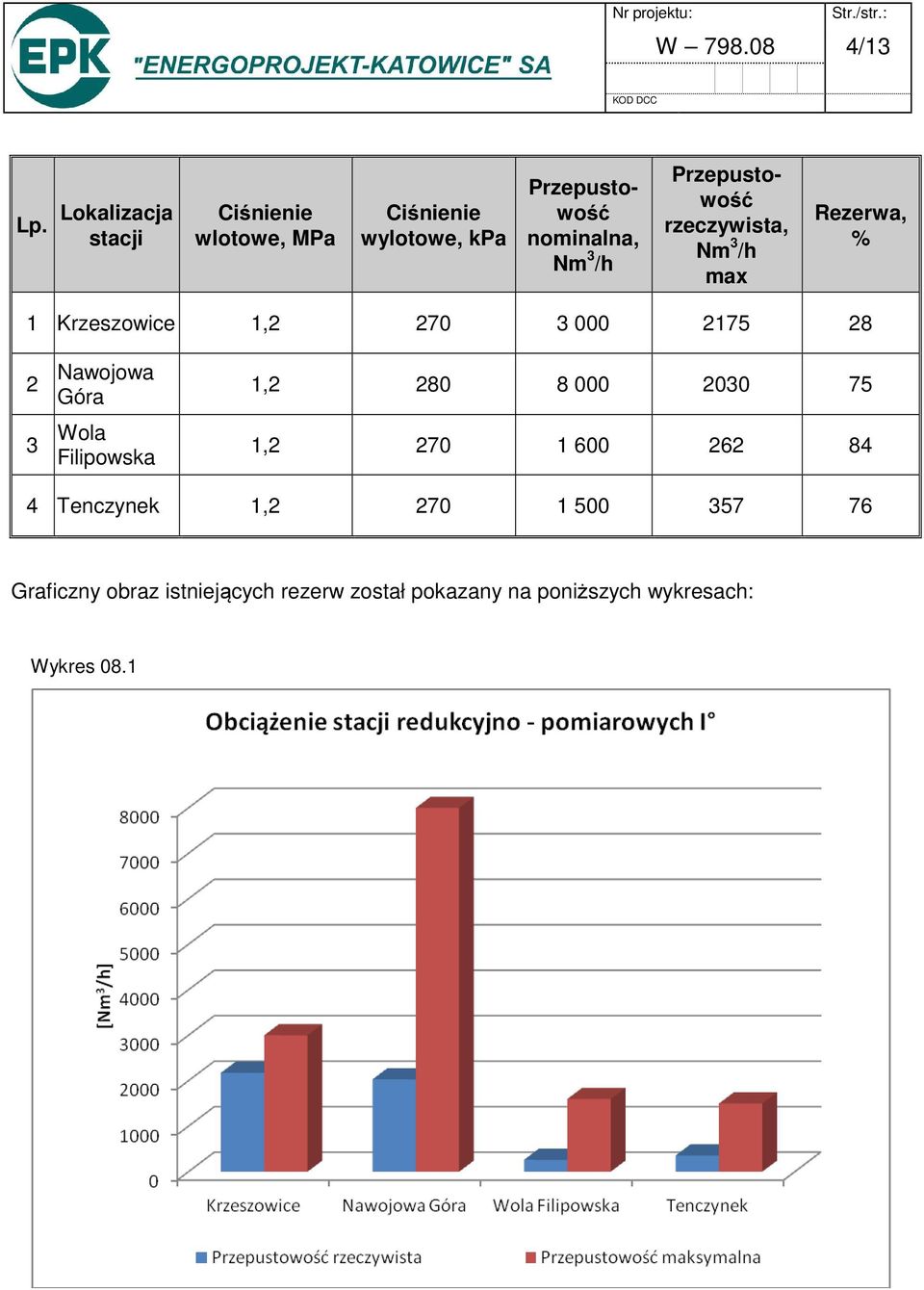

4 W /13 Lp. Lokalizacja stacji Ciśnienie wlotowe, MPa Ciśnienie wylotowe, kpa Przepustowość nominalna, Nm 3 /h Przepustowość rzeczywista, Nm 3 /h max Rezerwa, % 1 Krzeszowice 1, Nawojowa Góra Wola Filipowska 1, , Tenczynek 1, Graficzny obraz istniejących rezerw został pokazany na poniższych wykresach: Wykres 08.1

5 W /13 Wykres 08.2 W stanie obecnym występują znaczące rezerwy przesyłowe gazu Sieci średniego ciśnienia Sieci średniego ciśnienia pracują na ciśnieniu od 10kPa do 0,5MPa i są wyprowadzone ze stacji redukcyjno pomiarowych I-go stopnia. Ich zadaniem jest z jednej strony zasilanie stacji redukcyjno pomiarowej II-go stopnia a z drugiej dostawa gazu bezpośrednio do odbiorców. Do odbiorców gazu na terenie gminy dostarczany jest również gaz rurociągami średniego ciśnienia ze stacji redukcyjnych I zlokalizowanych po za terenem gminy Krzeszowice. Stacje te zlokalizowane są w Grojcu oraz w Rudawie. Obecnie na terenie gminy zainstalowanych jest ok metrów rurociągów średniego ciśnienia oraz ponad 26 km przyłączy na średnim ciśnieniu (których to występuje ponad 130 tysięcy). Zdecydowana większość przyłączy, występuje w wiejskiej części gminy.

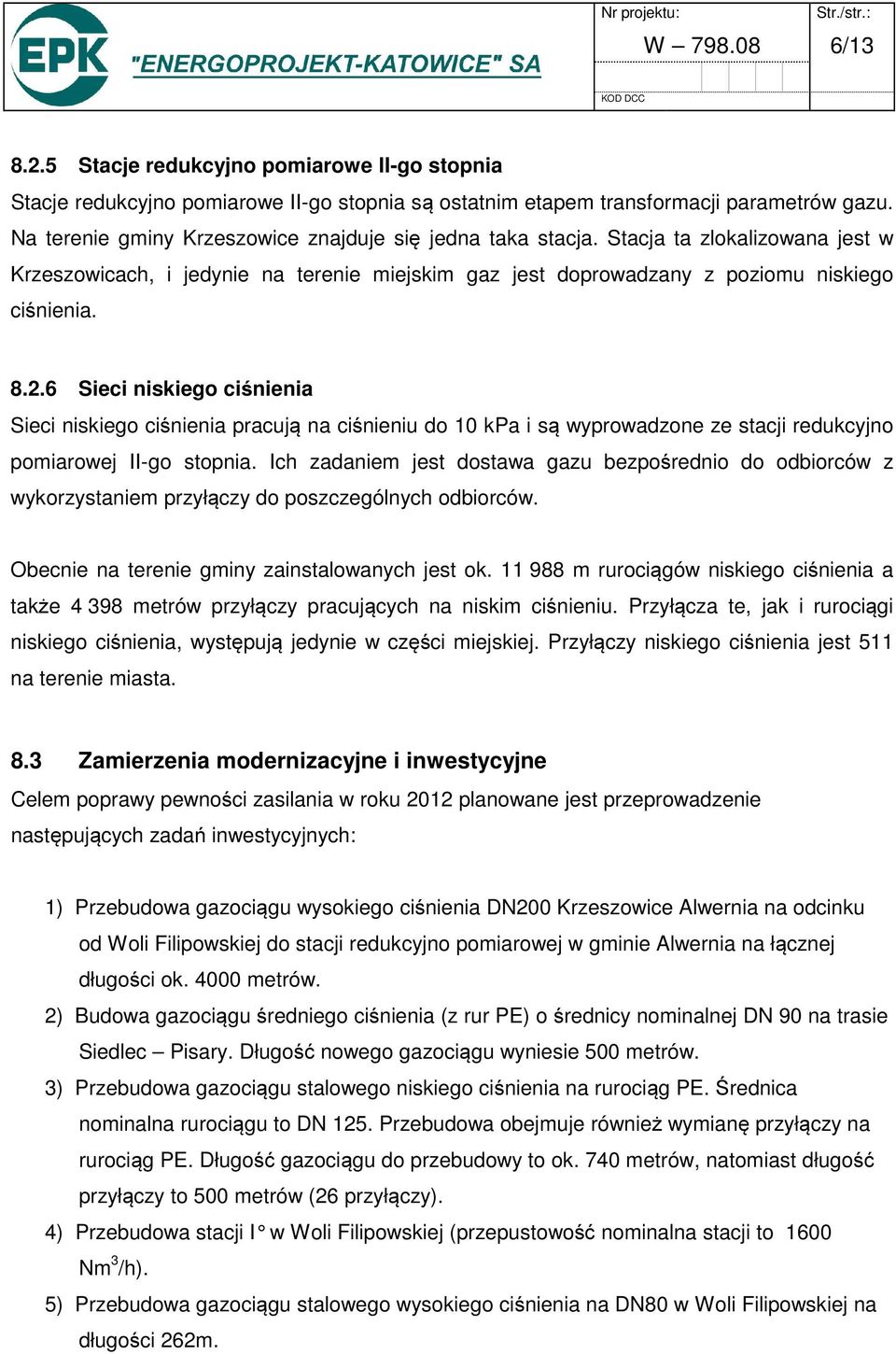

6 W / Stacje redukcyjno pomiarowe II-go stopnia Stacje redukcyjno pomiarowe II-go stopnia są ostatnim etapem transformacji parametrów gazu. Na terenie gminy Krzeszowice znajduje się jedna taka stacja. Stacja ta zlokalizowana jest w Krzeszowicach, i jedynie na terenie miejskim gaz jest doprowadzany z poziomu niskiego ciśnienia Sieci niskiego ciśnienia Sieci niskiego ciśnienia pracują na ciśnieniu do 10 kpa i są wyprowadzone ze stacji redukcyjno pomiarowej II-go stopnia. Ich zadaniem jest dostawa gazu bezpośrednio do odbiorców z wykorzystaniem przyłączy do poszczególnych odbiorców. Obecnie na terenie gminy zainstalowanych jest ok m rurociągów niskiego ciśnienia a także metrów przyłączy pracujących na niskim ciśnieniu. Przyłącza te, jak i rurociągi niskiego ciśnienia, występują jedynie w części miejskiej. Przyłączy niskiego ciśnienia jest 511 na terenie miasta. 8.3 Zamierzenia modernizacyjne i inwestycyjne Celem poprawy pewności zasilania w roku 2012 planowane jest przeprowadzenie następujących zadań inwestycyjnych: 1) Przebudowa gazociągu wysokiego ciśnienia DN200 Krzeszowice Alwernia na odcinku od Woli Filipowskiej do stacji redukcyjno pomiarowej w gminie Alwernia na łącznej długości ok metrów. 2) Budowa gazociągu średniego ciśnienia (z rur PE) o średnicy nominalnej DN 90 na trasie Siedlec Pisary. Długość nowego gazociągu wyniesie 500 metrów. 3) Przebudowa gazociągu stalowego niskiego ciśnienia na rurociąg PE. Średnica nominalna rurociągu to DN 125. Przebudowa obejmuje również wymianę przyłączy na rurociąg PE. Długość gazociągu do przebudowy to ok. 740 metrów, natomiast długość przyłączy to 500 metrów (26 przyłączy). 4) Przebudowa stacji I w Woli Filipowskiej (przepu stowość nominalna stacji to 1600 Nm 3 /h). 5) Przebudowa gazociągu stalowego wysokiego ciśnienia na DN80 w Woli Filipowskiej na długości 262m.

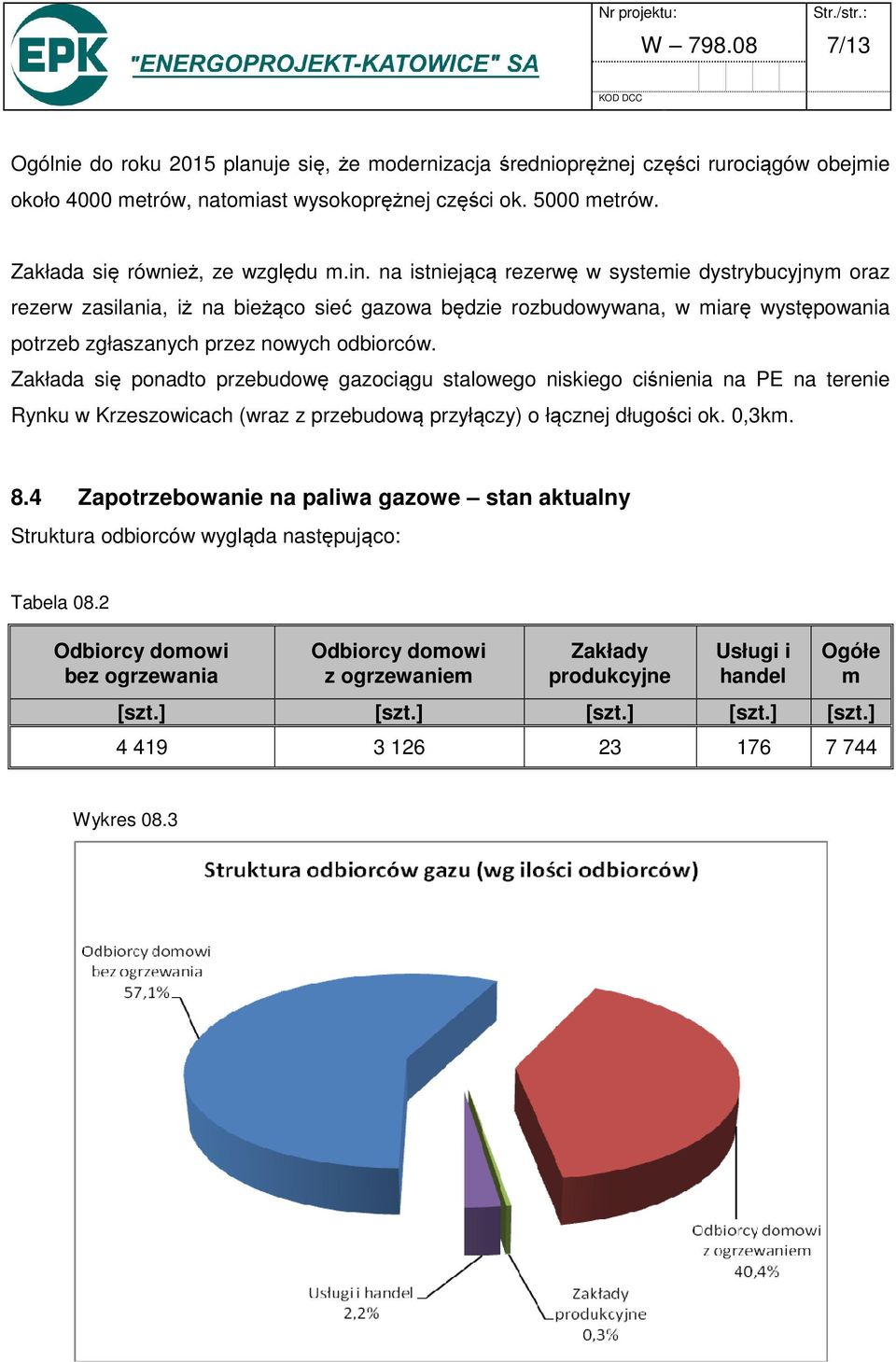

7 W /13 Ogólnie do roku 2015 planuje się, że modernizacja średnioprężnej części rurociągów obejmie około 4000 metrów, natomiast wysokoprężnej części ok metrów. Zakłada się również, ze względu m.in. na istniejącą rezerwę w systemie dystrybucyjnym oraz rezerw zasilania, iż na bieżąco sieć gazowa będzie rozbudowywana, w miarę występowania potrzeb zgłaszanych przez nowych odbiorców. Zakłada się ponadto przebudowę gazociągu stalowego niskiego ciśnienia na PE na terenie Rynku w Krzeszowicach (wraz z przebudową przyłączy) o łącznej długości ok. 0,3km. 8.4 Zapotrzebowanie na paliwa gazowe stan aktualny Struktura odbiorców wygląda następująco: Tabela 08.2 Odbiorcy domowi bez ogrzewania Odbiorcy domowi z ogrzewaniem Zakłady produkcyjne Usługi i handel Ogółe m [szt.] [szt.] [szt.] [szt.] [szt.] Wykres 08.3

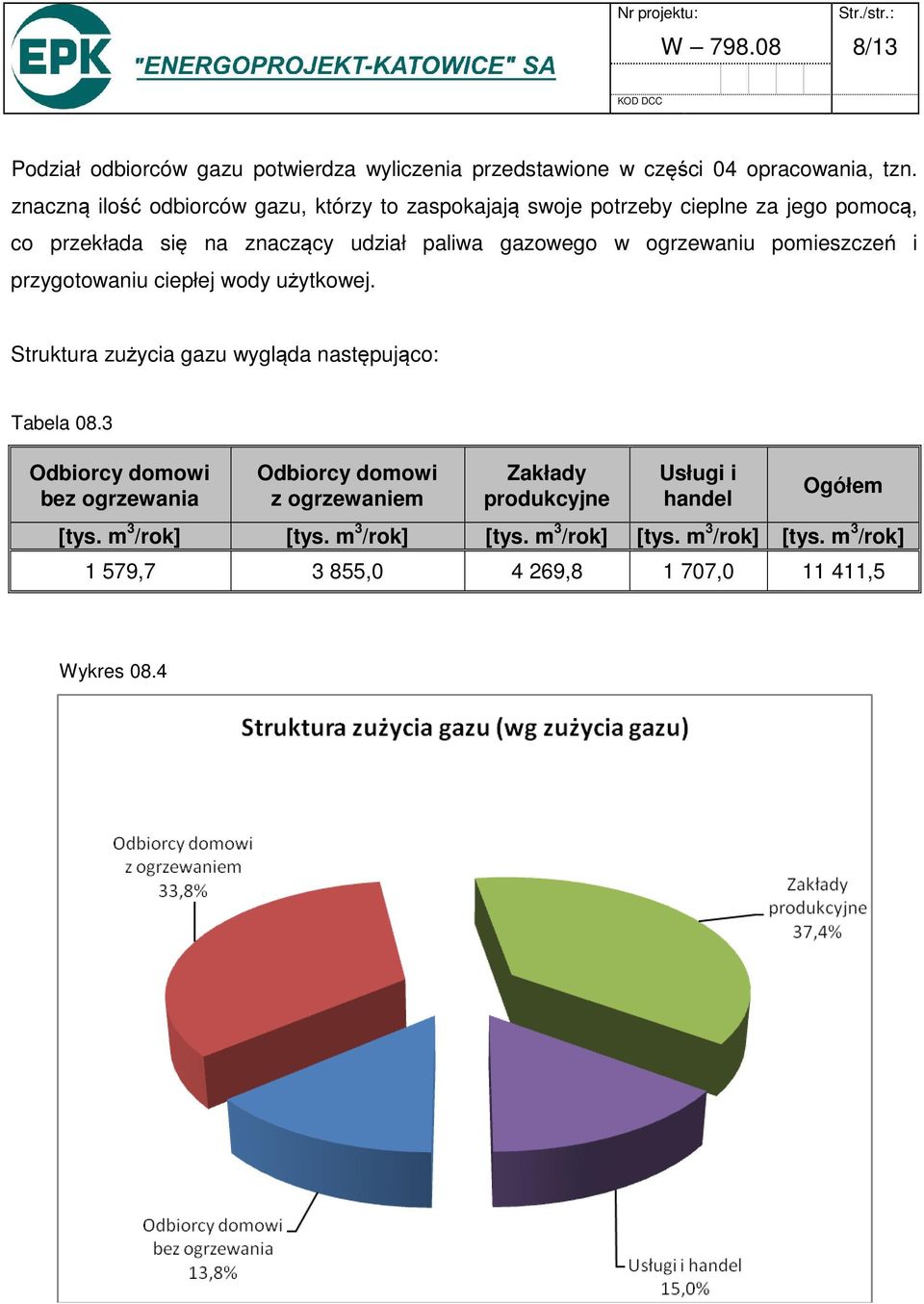

8 W /13 Podział odbiorców gazu potwierdza wyliczenia przedstawione w części 04 opracowania, tzn. znaczną ilość odbiorców gazu, którzy to zaspokajają swoje potrzeby cieplne za jego pomocą, co przekłada się na znaczący udział paliwa gazowego w ogrzewaniu pomieszczeń i przygotowaniu ciepłej wody użytkowej. Struktura zużycia gazu wygląda następująco: Tabela 08.3 Odbiorcy domowi bez ogrzewania Odbiorcy domowi z ogrzewaniem Zakłady produkcyjne Usługi i handel Ogółem [tys. m 3 /rok] [tys. m 3 /rok] [tys. m 3 /rok] [tys. m 3 /rok] [tys. m 3 /rok] 1 579, , , , ,5 Wykres 08.4

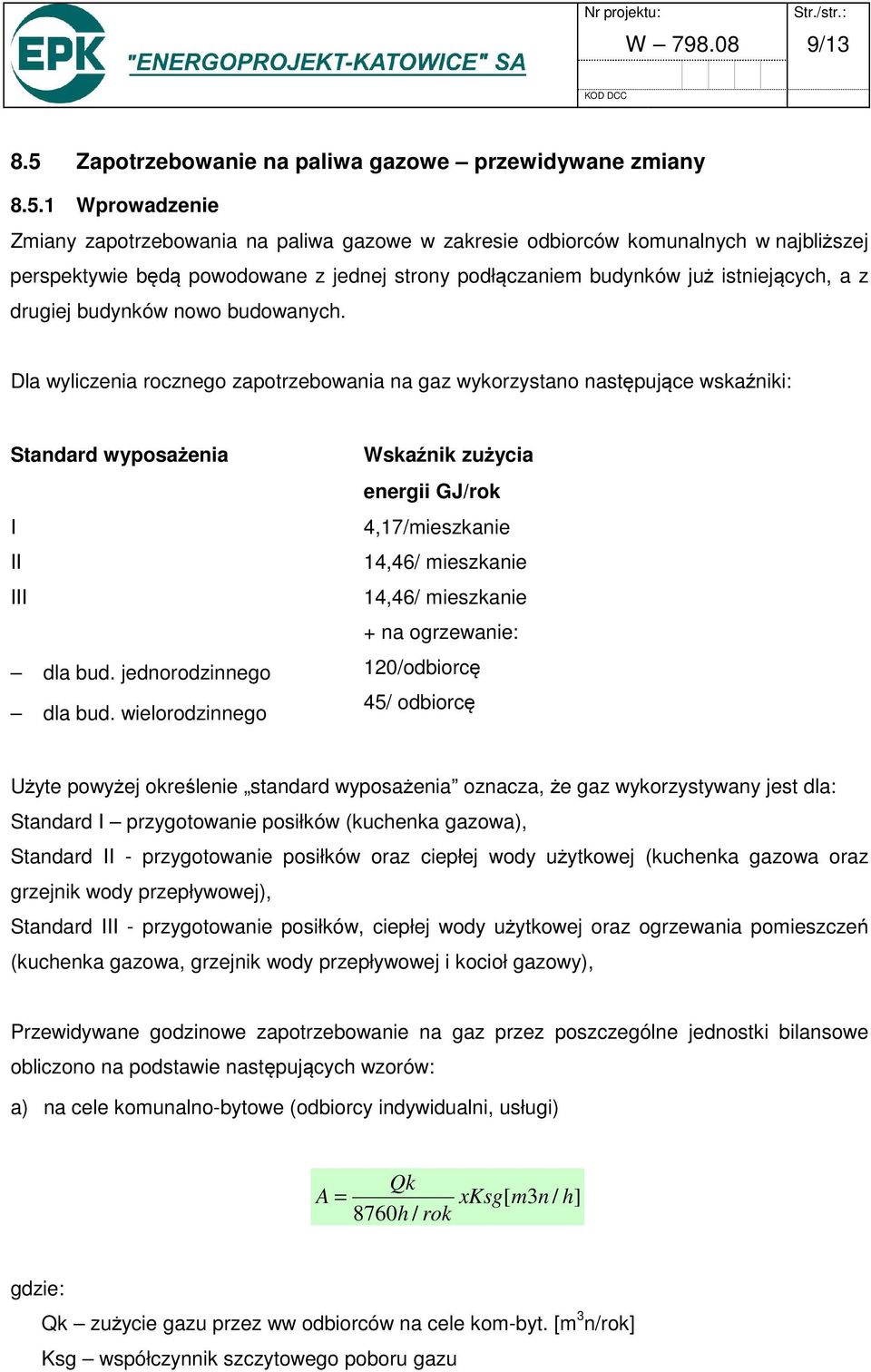

9 W / Zapotrzebowanie na paliwa gazowe przewidywane zmiany Wprowadzenie Zmiany zapotrzebowania na paliwa gazowe w zakresie odbiorców komunalnych w najbliższej perspektywie będą powodowane z jednej strony podłączaniem budynków już istniejących, a z drugiej budynków nowo budowanych. Dla wyliczenia rocznego zapotrzebowania na gaz wykorzystano następujące wskaźniki: Standard wyposażenia Wskaźnik zużycia energii GJ/rok I II III 4,17/mieszkanie 14,46/ mieszkanie 14,46/ mieszkanie + na ogrzewanie: dla bud. jednorodzinnego dla bud. wielorodzinnego 120/odbiorcę 45/ odbiorcę Użyte powyżej określenie standard wyposażenia oznacza, że gaz wykorzystywany jest dla: Standard I przygotowanie posiłków (kuchenka gazowa), Standard II - przygotowanie posiłków oraz ciepłej wody użytkowej (kuchenka gazowa oraz grzejnik wody przepływowej), Standard III - przygotowanie posiłków, ciepłej wody użytkowej oraz ogrzewania pomieszczeń (kuchenka gazowa, grzejnik wody przepływowej i kocioł gazowy), Przewidywane godzinowe zapotrzebowanie na gaz przez poszczególne jednostki bilansowe obliczono na podstawie następujących wzorów: a) na cele komunalno-bytowe (odbiorcy indywidualni, usługi) Qk A = 8760h / rok xksg[ m3n / h] gdzie: Qk zużycie gazu przez ww odbiorców na cele kom-byt. [m 3 n/rok] Ksg współczynnik szczytowego poboru gazu

10 W /13 50 Ksg = Mzg + 1,5 b) cele grzewcze Qg B = 8760h / rok x3,2[ m3n / h] gdzie: Qk zużycie gazu przez ww odbiorców na cele grzewcze [m 3 n/rok] 3,2 współczynnik szczytowego poboru gazu na cele grzewcze w dzień Zapotrzebowanie gazu w perspektywie bilansowej Tereny rozwojowe Nowa zabudowa będzie występowała głównie na terenach rozwojowych przedstawionej w części 05 niniejszego opracowania. W niniejszym opracowaniu wykonano podział obszarów ze względu na rodzaj nośnika ciepła. Obszary zakwalifikowane do zasilania z systemu gazowniczego zostały pokazane w części 05 opracowania. Obliczenia wykonano przy założeniu, iż tereny rozwojowe zostaną całkowicie wypełnione. Wykonane obliczenia wykazały następujące zapotrzebowania na gaz sieciowy: o Budownictwo wielorodzinne 4,9 tyś Nm3/h, 118,7 ha, o Budownictwo jednorodzinne 33,1 tyś Nm3/h, 1633,2 ha, o Tereny usługowo - handlowe 9,2 tyś Nm3/h, 405,2 ha, o Tereny przemysłowo-produkcyjne 1,2 tyś Nm3/h, 40,2 ha, Łączne maksymalne potrzeby wynikające z terenów rozwojowych to ok 48,4 tys. Nm 3 /h. Należy jednak stwierdzić, iż wartość ta jest wartością maksymalną, która może wystąpić przy pełnym zagospodarowaniu terenów rozwojowych gminy i nie wydaje się prawdopodobna do osiągnięcia w najbliższej przyszłości.

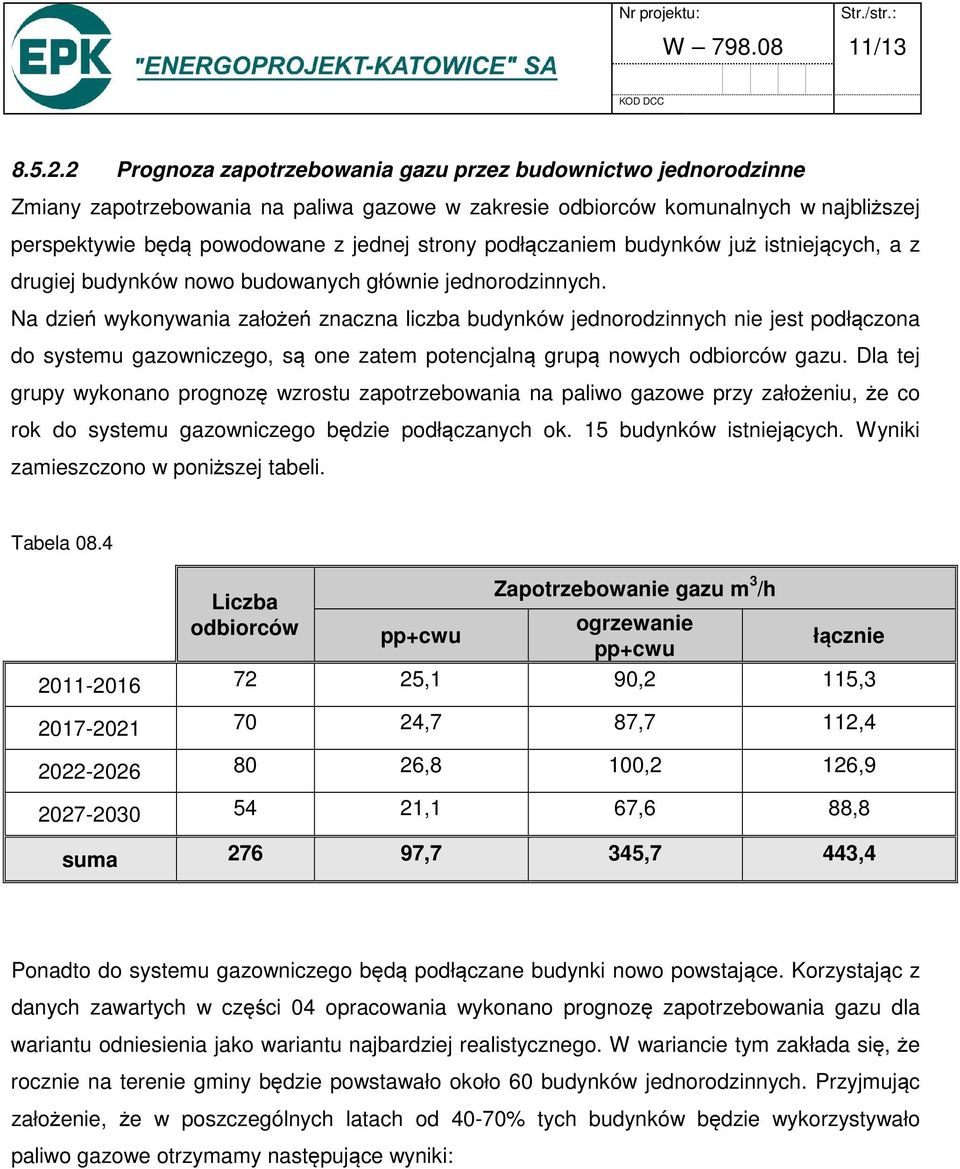

11 W / Prognoza zapotrzebowania gazu przez budownictwo jednorodzinne Zmiany zapotrzebowania na paliwa gazowe w zakresie odbiorców komunalnych w najbliższej perspektywie będą powodowane z jednej strony podłączaniem budynków już istniejących, a z drugiej budynków nowo budowanych głównie jednorodzinnych. Na dzień wykonywania założeń znaczna liczba budynków jednorodzinnych nie jest podłączona do systemu gazowniczego, są one zatem potencjalną grupą nowych odbiorców gazu. Dla tej grupy wykonano prognozę wzrostu zapotrzebowania na paliwo gazowe przy założeniu, że co rok do systemu gazowniczego będzie podłączanych ok. 15 budynków istniejących. Wyniki zamieszczono w poniższej tabeli. Tabela 08.4 Liczba odbiorców pp+cwu Zapotrzebowanie gazu m 3 /h ogrzewanie pp+cwu łącznie ,1 90,2 115, ,7 87,7 112, ,8 100,2 126, ,1 67,6 88,8 suma ,7 345,7 443,4 Ponadto do systemu gazowniczego będą podłączane budynki nowo powstające. Korzystając z danych zawartych w części 04 opracowania wykonano prognozę zapotrzebowania gazu dla wariantu odniesienia jako wariantu najbardziej realistycznego. W wariancie tym zakłada się, że rocznie na terenie gminy będzie powstawało około 60 budynków jednorodzinnych. Przyjmując założenie, że w poszczególnych latach od 40-70% tych budynków będzie wykorzystywało paliwo gazowe otrzymamy następujące wyniki:

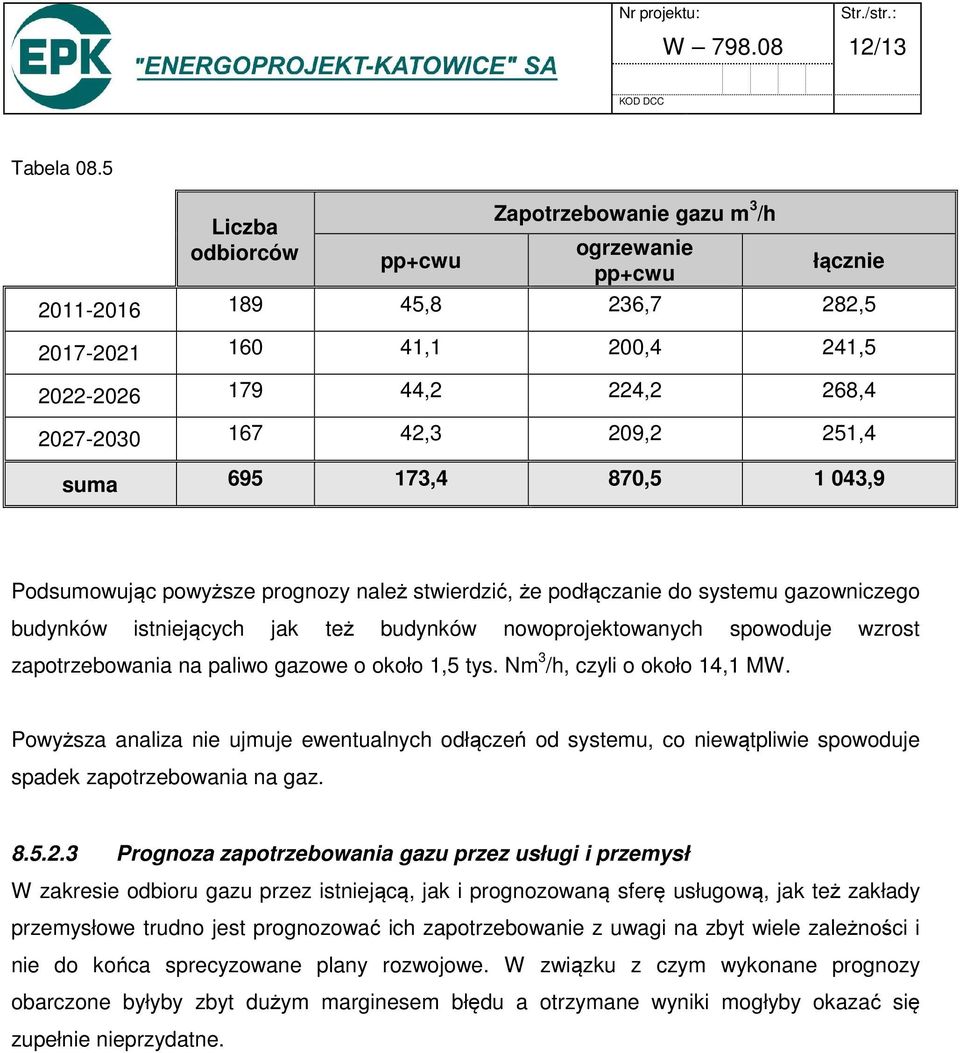

12 W /13 Tabela 08.5 Liczba odbiorców pp+cwu Zapotrzebowanie gazu m 3 /h ogrzewanie pp+cwu łącznie ,8 236,7 282, ,1 200,4 241, ,2 224,2 268, ,3 209,2 251,4 suma ,4 870, ,9 Podsumowując powyższe prognozy należ stwierdzić, że podłączanie do systemu gazowniczego budynków istniejących jak też budynków nowoprojektowanych spowoduje wzrost zapotrzebowania na paliwo gazowe o około 1,5 tys. Nm 3 /h, czyli o około 14,1 MW. Powyższa analiza nie ujmuje ewentualnych odłączeń od systemu, co niewątpliwie spowoduje spadek zapotrzebowania na gaz Prognoza zapotrzebowania gazu przez usługi i przemysł W zakresie odbioru gazu przez istniejącą, jak i prognozowaną sferę usługową, jak też zakłady przemysłowe trudno jest prognozować ich zapotrzebowanie z uwagi na zbyt wiele zależności i nie do końca sprecyzowane plany rozwojowe. W związku z czym wykonane prognozy obarczone byłyby zbyt dużym marginesem błędu a otrzymane wyniki mogłyby okazać się zupełnie nieprzydatne.

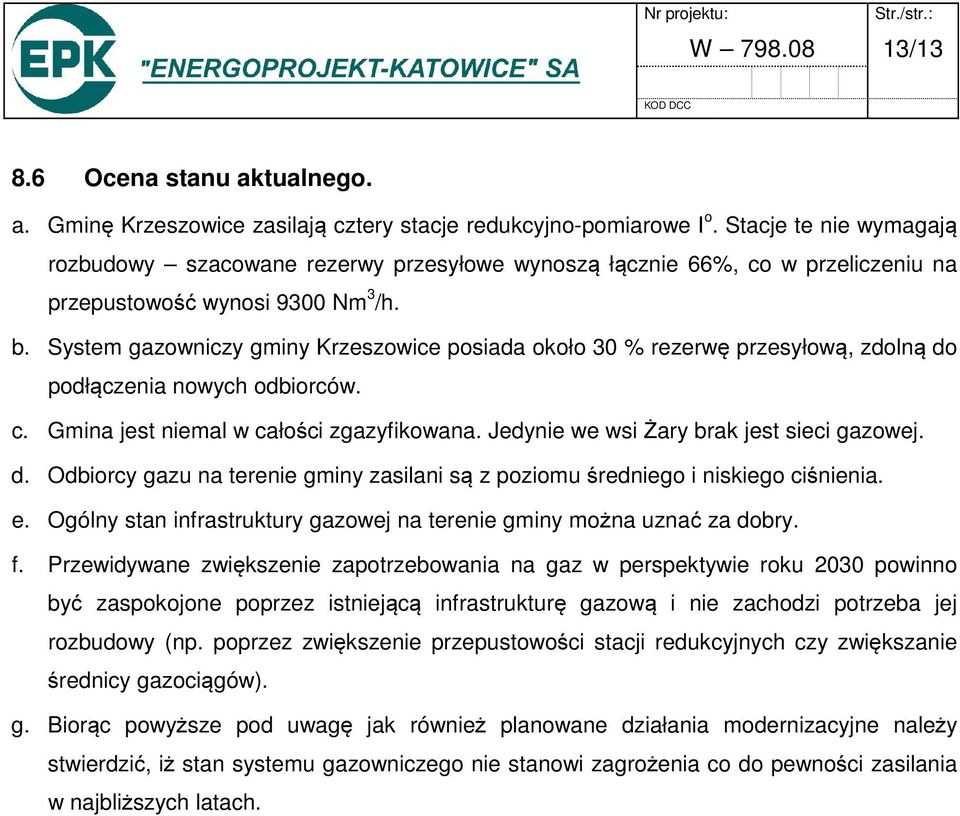

13 W / Ocena stanu aktualnego. a. Gminę Krzeszowice zasilają cztery stacje redukcyjno-pomiarowe I o. Stacje te nie wymagają rozbudowy szacowane rezerwy przesyłowe wynoszą łącznie 66%, co w przeliczeniu na przepustowość wynosi 9300 Nm 3 /h. b. System gazowniczy gminy Krzeszowice posiada około 30 % rezerwę przesyłową, zdolną do podłączenia nowych odbiorców. c. Gmina jest niemal w całości zgazyfikowana. Jedynie we wsi Żary brak jest sieci gazowej. d. Odbiorcy gazu na terenie gminy zasilani są z poziomu średniego i niskiego ciśnienia. e. Ogólny stan infrastruktury gazowej na terenie gminy można uznać za dobry. f. Przewidywane zwiększenie zapotrzebowania na gaz w perspektywie roku 2030 powinno być zaspokojone poprzez istniejącą infrastrukturę gazową i nie zachodzi potrzeba jej rozbudowy (np. poprzez zwiększenie przepustowości stacji redukcyjnych czy zwiększanie średnicy gazociągów). g. Biorąc powyższe pod uwagę jak również planowane działania modernizacyjne należy stwierdzić, iż stan systemu gazowniczego nie stanowi zagrożenia co do pewności zasilania w najbliższych latach.
