Proces MIG MIG MIG. Spawanie metodą MIG przy użyciu gazu osłonowego. Spawanie drutem rdzeniowym samoosłonowym MIG

Transkrypt

1 Proces Spawanie metodą przy użyciu gazu osłonowego Uchwyt Dysza gazowa Kierunek spawania Końcówka prądowa Gaz osłonowy Łuk Jeziorko Zakrzepnięty metal Drut lity lub rdzeniowy Atmosfera ochronna Materiał łączony W metodzie (lub GMAW) łuk elektryczny wytworzony jest pomiędzy materiałem spawanym a drutem spawalniczym i jest chroniony przez specjalną osłonę gazową. Może ona być obojętna (np. argon) lub aktywna (np. CO 2 lub mieszanki Ar i CO 2 ). Drut jest stale podawany poprzez zespół podający i uchwyt spawalniczy aż do jeziorka spawalniczego. W metodzie tej mogą być używane druty lite (GMWA) oraz rdzeniowe (FCAW-GS - spawanie drutem rdzeniowym osłonowym). Spawanie drutem rdzeniowym samoosłonowym Uchwyt Izolator korpusu / osłona gwintu Kierunek spawania Końcówka prądowa Drut rdzeniowy Łuk Jeziorko Atmosfera ochronna Ciekły żużel Zakrzepnięty żużel Zakrzepnięty metal Materiał łączony Spawanie drutem Innershield odbywa się bez użycia gazu osłonowego. Innershield jest drutem rdzeniowym samoosłonowym (metoda FCAW-SS). Topniki znajdujące się w rdzeniu drutu, podczas spawania wytwarzają gazy oraz żużel osłaniające jeziorko i gorący zakrzepnięty metal spoiny. 24

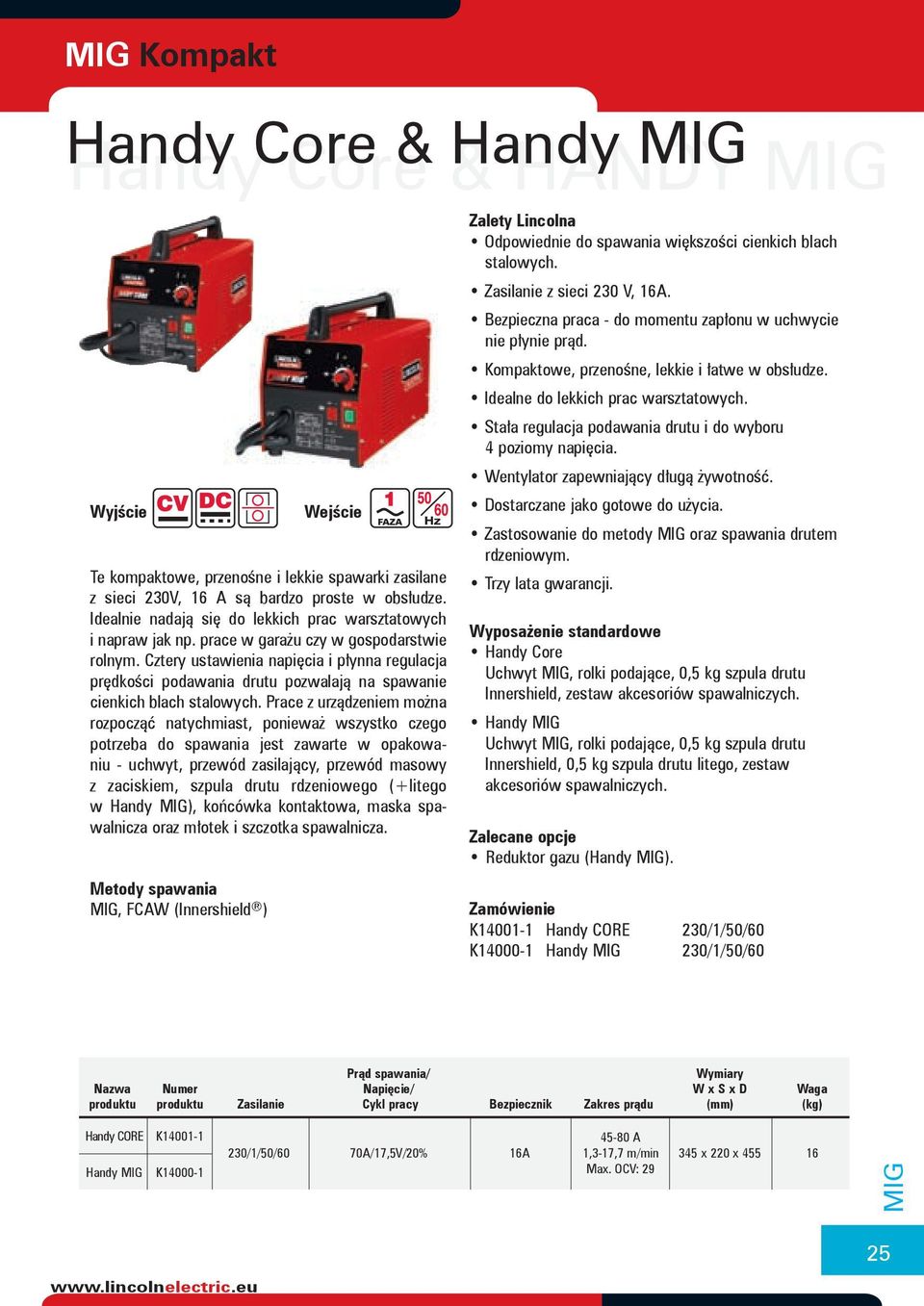

2 Kompakt Handy Core Core & & Handy HANDY Te kompaktowe, przenośne i lekkie spawarki zasilane z sieci 230V, 16 A są bardzo proste w obsłudze. Idealnie nadają się do lekkich prac warsztatowych i napraw jak np. prace w garażu czy w gospodarstwie rolnym. Cztery ustawienia napięcia i płynna regulacja prędkości podawania drutu pozwalają na spawanie cienkich blach stalowych. Prace z urządzeniem można rozpocząć natychmiast, ponieważ wszystko czego potrzeba do spawania jest zawarte w opakowaniu - uchwyt, przewód zasilający, przewód masowy z zaciskiem, szpula drutu rdzeniowego (+litego w Handy ), końcówka kontaktowa, maska spawalnicza oraz młotek i szczotka spawalnicza., FCAW (Innershield ) Odpowiednie do spawania większości cienkich blach stalowych. Zasilanie z sieci 230 V, 16A. Bezpieczna praca - do momentu zapłonu w uchwycie nie płynie prąd. Kompaktowe, przenośne, lekkie i łatwe w obsłudze. Idealne do lekkich prac warsztatowych. Stała regulacja podawania drutu i do wyboru 4 poziomy napięcia. Wentylator zapewniający długą żywotność. Dostarczane jako gotowe do użycia. Zastosowanie do metody oraz spawania drutem rdzeniowym. Wyposażenie standardowe Handy Core Uchwyt, rolki podające, 0,5 kg szpula drutu Innershield, zestaw akcesoriów spawalniczych. Handy Uchwyt, rolki podające, 0,5 kg szpula drutu Innershield, 0,5 kg szpula drutu litego, zestaw akcesoriów spawalniczych. Zalecane opcje Reduktor gazu (Handy ). Zamówienie K Handy CORE 230/1/50/60 K Handy 230/1/50/60 Prąd spawania/ Nazwa Numer Napięcie/ W x S x D Waga produktu produktu Zasilanie Cykl pracy Bezpiecznik Zakres prądu (mm) (kg) Handy CORE K Handy K A 230/1/50/60 70A/17,5V/20% 16A 1,3-17,7 m/min 345 x 220 x Max. OCV: 29 25

3 Kompakt SP-170-I I SP 170 I jest kompletnym, półautomatycznym, stałoprądowym (DC) urządzeniem spawalniczym. Jest zalecany do spawania bez gazu osłonowego drutem rdzeniowym Innershield oraz metodą /MAG, do wszelakich materiałów, włączając stal nierdzewną oraz aluminium. Jest to kompaktowe, przenośne, niezawodne i wprost idealne urządzenie do lekkich prac przemysłowych, w szczególności budowlanych i remontowych, napraw sprzętu kolejowego, samochodowego oraz w rolnictwie., FCAW (Innershield ) Zaprojektowane do drutu litego 0,6-0,8 mm i drutu rdzeniowego 0,9 mm Innershield. Do spawania 0,6-8 mm blachy stali miękkiej, nierdzewnej i 1mm drutu aluminiowego. Zasilany z sieci 230 V, 16A. Duży kondensator filtra oraz dławik dostarcza optymalną charakterystykę DC. Wbudowana funkcja regulacji wolnego wylotu drutu zapewnia odpowiednie upalanie drutu bez przywierania w jeziorku spawalniczym. Standardowo wersja zaprojektowana do szpul 0,7 i 5 kg. Duże, łatwe do regulacji pokrętła zapewniają kontrolę napięcia i pełny zakres prędkości podawania drutu. 3-letnia gwarancja na całość i serwis. Wyposażenie standardowe Uchwyt, kabel zasilający, rurka prowadząca rolkę podającą (0,6 mm-0,9 mm). Zestaw zalecany Zestaw Innershield, reduktor gazu. Zamówienie K SP-170-I 230/1/50-60 Prąd spawania/ Nazwa Numer Napięcie/ W x S x D Waga produktu produktu Zasilanie Cykl pracy Bezpiecznik Zakres prądu (mm) (kg) 140A/21V/20% A SP-170-I K /1/ A/19V/60% 16A 1,3-10,2 m/min 305 x 248 x ,5 75A/18V/100% Max. OCV: 29 26

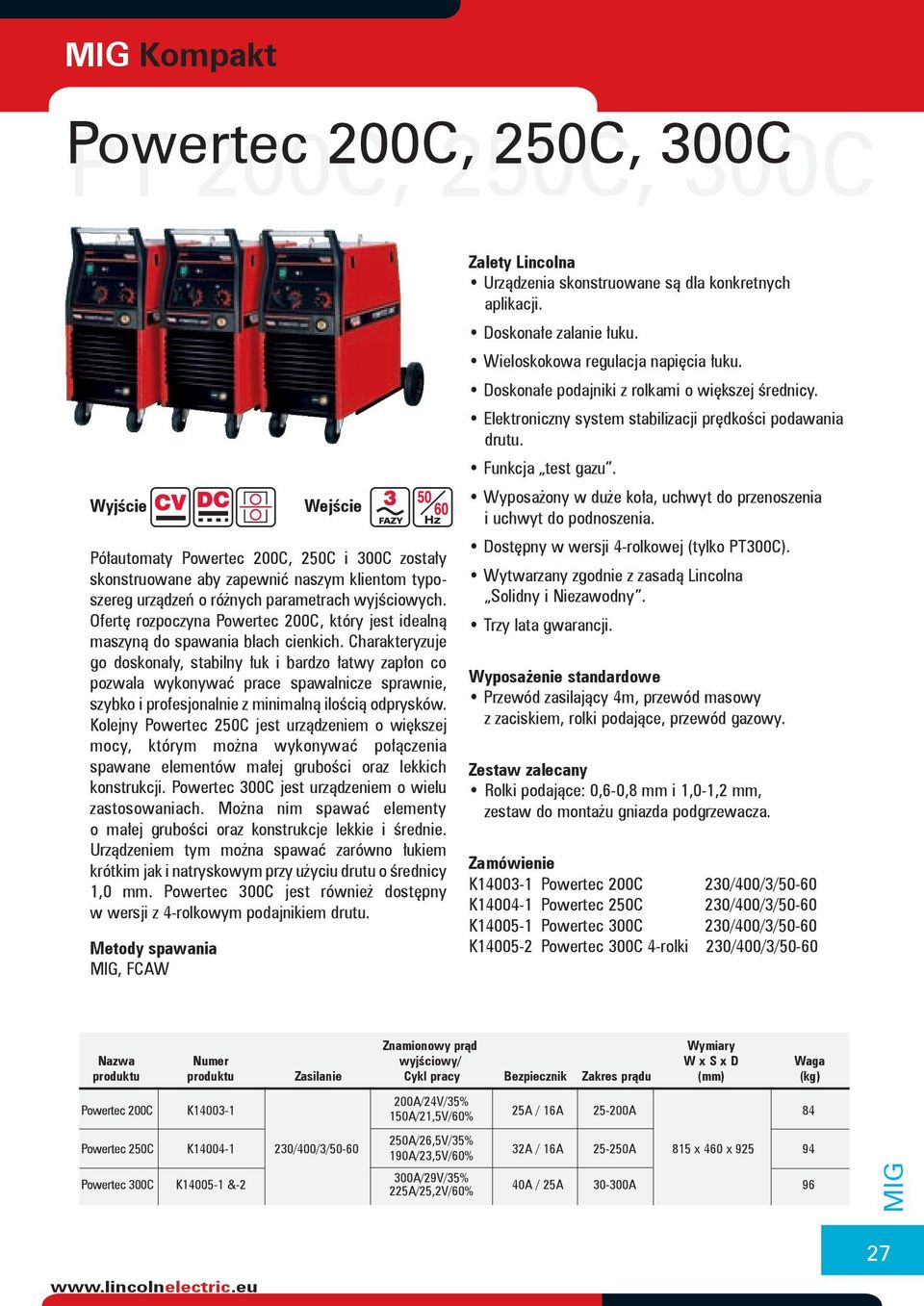

4 Kompakt Powertec PT 200C, 200C, 250C, 300C 300C Półautomaty Powertec 200C, 250C i 300C zostały skonstruowane aby zapewnić naszym klientom typoszereg urządzeń o różnych parametrach wyjściowych. Ofertę rozpoczyna Powertec 200C, który jest idealną maszyną do spawania blach cienkich. Charakteryzuje go doskonały, stabilny łuk i bardzo łatwy zapłon co pozwala wykonywać prace spawalnicze sprawnie, szybko i profesjonalnie z minimalną ilością odprysków. Kolejny Powertec 250C jest urządzeniem o większej mocy, którym można wykonywać połączenia spawane elementów małej grubości oraz lekkich konstrukcji. Powertec 300C jest urządzeniem o wielu zastosowaniach. Można nim spawać elementy o małej grubości oraz konstrukcje lekkie i średnie. Urządzeniem tym można spawać zarówno łukiem krótkim jak i natryskowym przy użyciu drutu o średnicy 1,0 mm. Powertec 300C jest również dostępny w wersji z 4-rolkowym podajnikiem drutu., FCAW Urządzenia skonstruowane są dla konkretnych aplikacji. Doskonałe zalanie łuku. Wieloskokowa regulacja napięcia łuku. Doskonałe podajniki z rolkami o większej średnicy. Elektroniczny system stabilizacji prędkości podawania drutu. Funkcja test gazu. Wyposażony w duże koła, uchwyt do przenoszenia i uchwyt do podnoszenia. Dostępny w wersji 4-rolkowej (tylko PT300C). Wytwarzany zgodnie z zasadą Lincolna Solidny i Niezawodny. Wyposażenie standardowe Przewód zasilający 4m, przewód masowy z zaciskiem, rolki podające, przewód gazowy. Zestaw zalecany Rolki podające: 0,6-0,8 mm i 1,0-1,2 mm, zestaw do montażu gniazda podgrzewacza. Zamówienie K Powertec 200C 230/400/3/50-60 K Powertec 250C 230/400/3/50-60 K Powertec 300C 230/400/3/50-60 K Powertec 300C 4-rolki 230/400/3/50-60 Znamionowy prąd Nazwa Numer wyjściowy/ W x S x D Waga produktu produktu Zasilanie Cykl pracy Bezpiecznik Zakres prądu (mm) (kg) Powertec 200C K Powertec 250C K /400/3/50-60 Powertec 300C K &-2 200A/24V/35% 150A/21,5V/60% 250A/26,5V/35% 190A/23,5V/60% 300A/29V/35% 225A/25,2V/60% 25A / 16A A 84 32A / 16A A 815 x 460 x A / 25A A 96 27

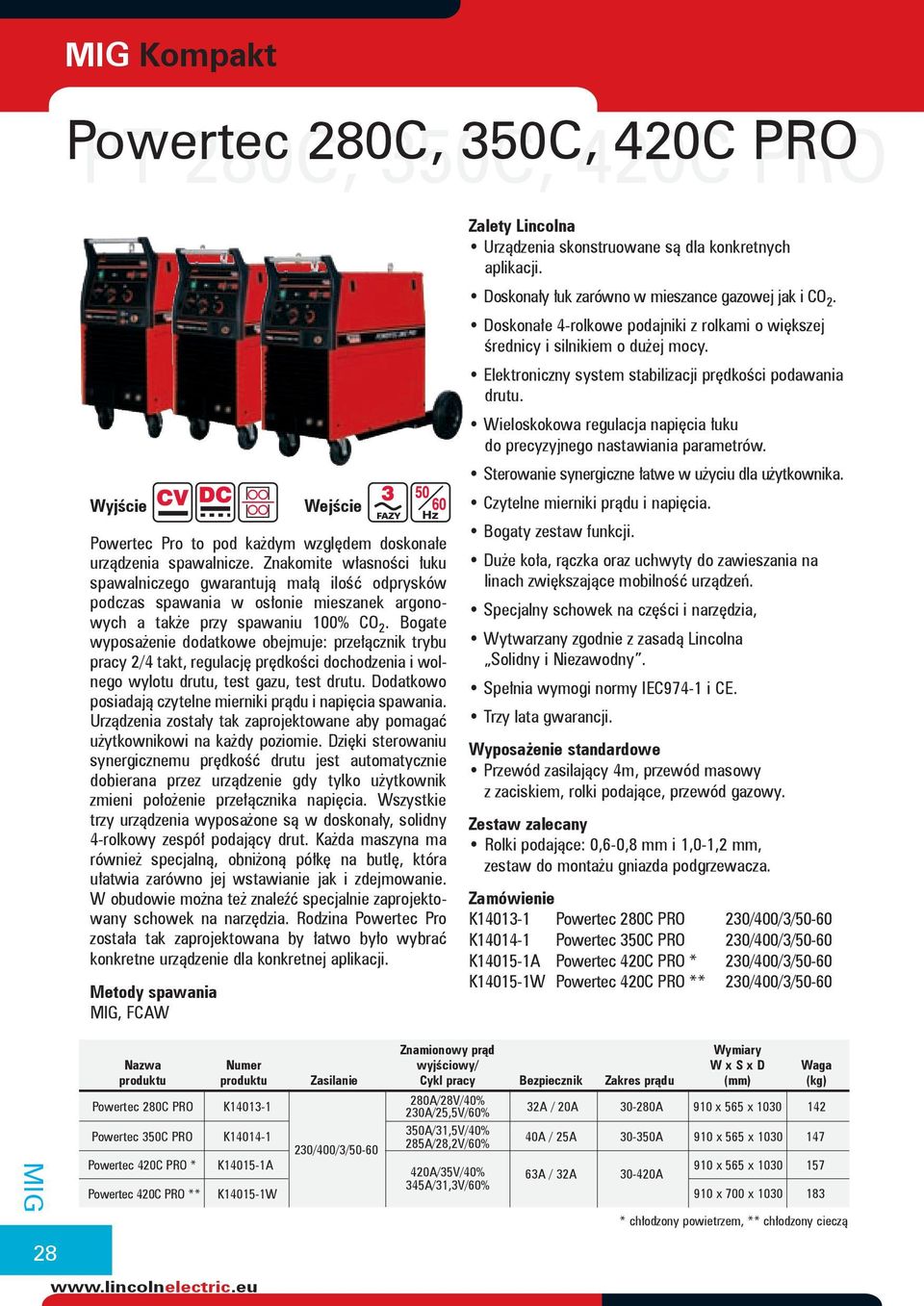

5 28 Kompakt Powertec PT 280C, 280C, 350C, 420C PRO Powertec Pro to pod każdym względem doskonałe urządzenia spawalnicze. Znakomite własności łuku spawalniczego gwarantują małą ilość odprysków podczas spawania w osłonie mieszanek argonowych a także przy spawaniu 100% CO 2. Bogate wyposażenie dodatkowe obejmuje: przełącznik trybu pracy 2/4 takt, regulację prędkości dochodzenia i wolnego wylotu drutu, test gazu, test drutu. Dodatkowo posiadają czytelne mierniki prądu i napięcia spawania. Urządzenia zostały tak zaprojektowane aby pomagać użytkownikowi na każdy poziomie. Dzięki sterowaniu synergicznemu prędkość drutu jest automatycznie dobierana przez urządzenie gdy tylko użytkownik zmieni położenie przełącznika napięcia. Wszystkie trzy urządzenia wyposażone są w doskonały, solidny 4-rolkowy zespół podający drut. Każda maszyna ma również specjalną, obniżoną półkę na butlę, która ułatwia zarówno jej wstawianie jak i zdejmowanie. W obudowie można też znaleźć specjalnie zaprojektowany schowek na narzędzia. Rodzina Powertec Pro została tak zaprojektowana by łatwo było wybrać konkretne urządzenie dla konkretnej aplikacji., FCAW Urządzenia skonstruowane są dla konkretnych aplikacji. Doskonały łuk zarówno w mieszance gazowej jak i CO 2. Doskonałe 4-rolkowe podajniki z rolkami o większej średnicy i silnikiem o dużej mocy. Elektroniczny system stabilizacji prędkości podawania drutu. Wieloskokowa regulacja napięcia łuku do precyzyjnego nastawiania parametrów. Sterowanie synergiczne łatwe w użyciu dla użytkownika. Czytelne mierniki prądu i napięcia. Bogaty zestaw funkcji. Duże koła, rączka oraz uchwyty do zawieszania na linach zwiększające mobilność urządzeń. Specjalny schowek na części i narzędzia, Wytwarzany zgodnie z zasadą Lincolna Solidny i Niezawodny. Spełnia wymogi normy IEC974-1 i CE. Wyposażenie standardowe Przewód zasilający 4m, przewód masowy z zaciskiem, rolki podające, przewód gazowy. Zestaw zalecany Rolki podające: 0,6-0,8 mm i 1,0-1,2 mm, zestaw do montażu gniazda podgrzewacza. Zamówienie K Powertec 280C PRO 230/400/3/50-60 K Powertec 350C PRO 230/400/3/50-60 K A Powertec 420C PRO * 230/400/3/50-60 K W Powertec 420C PRO ** 230/400/3/50-60 Znamionowy prąd Nazwa Numer wyjściowy/ W x S x D Waga produktu produktu Zasilanie Cykl pracy Bezpiecznik Zakres prądu (mm) (kg) Powertec 280C PRO K A/28V/40% 230A/25,5V/60% 32A / 20A A 910 x 565 x Powertec 350C PRO K A/31,5V/40% 230/400/3/ A/28,2V/60% 40A / 25A A 910 x 565 x Powertec 420C PRO * K A 420A/35V/40% 910 x 565 x A / 32A A 345A/31,3V/60% Powertec 420C PRO ** K W 910 x 700 x * chłodzony powietrzem, ** chłodzony cieczą

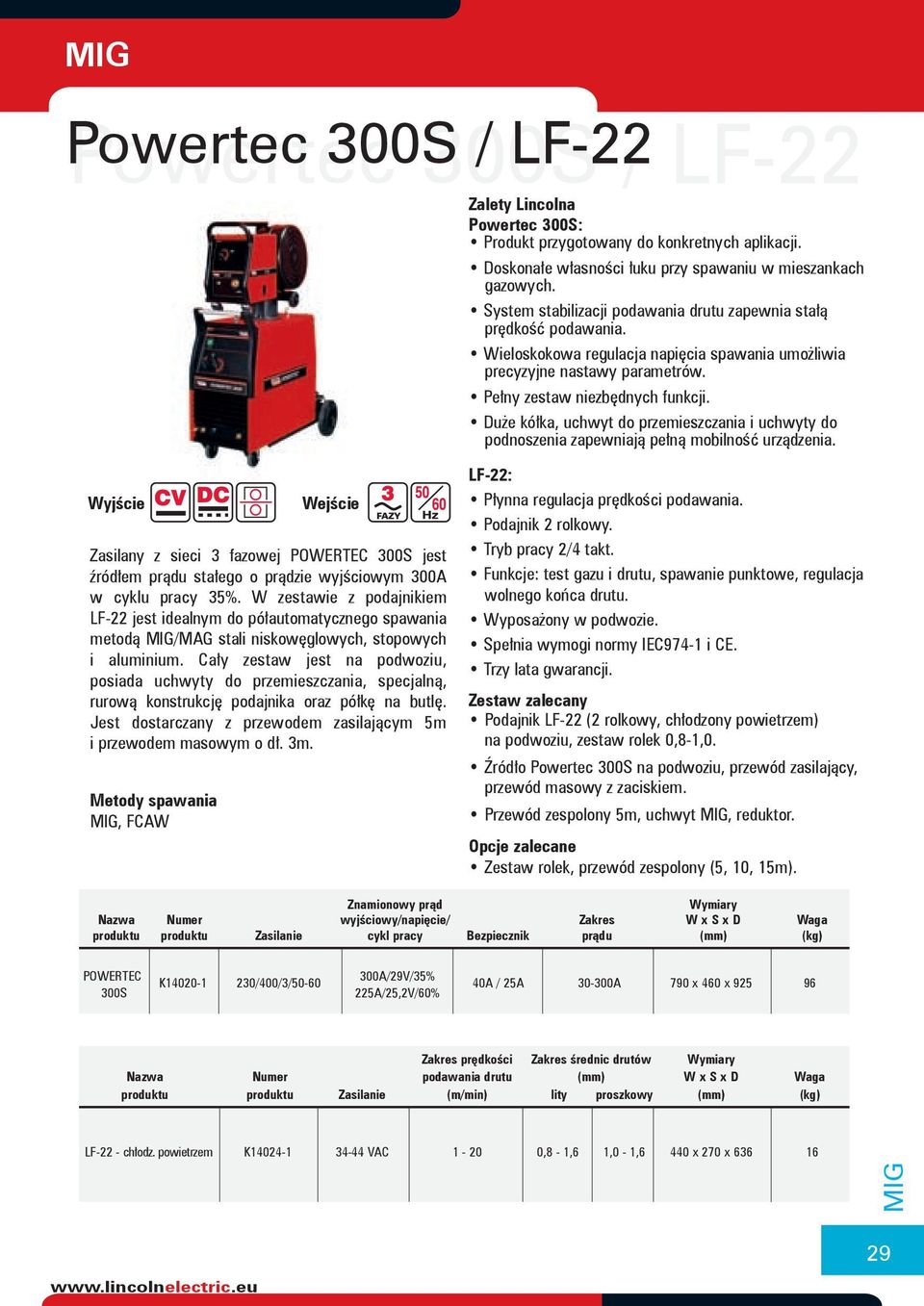

6 Powertec 300S 300S / LF-22/ LF-22 Powertec 300S: Produkt przygotowany do konkretnych aplikacji. Doskonałe własności łuku przy spawaniu w mieszankach gazowych. System stabilizacji podawania drutu zapewnia stałą prędkość podawania. Wieloskokowa regulacja napięcia spawania umożliwia precyzyjne nastawy parametrów. Pełny zestaw niezbędnych funkcji. Duże kółka, uchwyt do przemieszczania i uchwyty do podnoszenia zapewniają pełną mobilność urządzenia. Zasilany z sieci 3 fazowej POWERTEC 300S jest źródłem prądu stałego o prądzie wyjściowym 300A w cyklu pracy 35%. W zestawie z podajnikiem LF-22 jest idealnym do półautomatycznego spawania metodą /MAG stali niskowęglowych, stopowych i aluminium. Cały zestaw jest na podwoziu, posiada uchwyty do przemieszczania, specjalną, rurową konstrukcję podajnika oraz półkę na butlę. Jest dostarczany z przewodem zasilającym 5m i przewodem masowym o dł. 3m., FCAW LF-22: Płynna regulacja prędkości podawania. Podajnik 2 rolkowy. Tryb pracy 2/4 takt. Funkcje: test gazu i drutu, spawanie punktowe, regulacja wolnego końca drutu. Wyposażony w podwozie. Spełnia wymogi normy IEC974-1 i CE. Zestaw zalecany Podajnik LF-22 (2 rolkowy, chłodzony powietrzem) na podwoziu, zestaw rolek 0,8-1,0. Źródło Powertec 300S na podwoziu, przewód zasilający, przewód masowy z zaciskiem. Przewód zespolony 5m, uchwyt, reduktor. Zestaw rolek, przewód zespolony (5, 10, 15m). Znamionowy prąd Nazwa Numer wyjściowy/napięcie/ Zakres W x S x D Waga produktu produktu Zasilanie cykl pracy Bezpiecznik prądu (mm) (kg) POWERTEC 300S K /400/3/ A/29V/35% 225A/25,2V/60% 40A / 25A A 790 x 460 x Zakres prędkości Zakres średnic drutów Nazwa Numer podawania drutu (mm) W x S x D Waga produktu produktu Zasilanie (m/min) lity proszkowy (mm) (kg) LF-22 - chłodz. powietrzem K VAC ,8-1,6 1,0-1,6 440 x 270 x

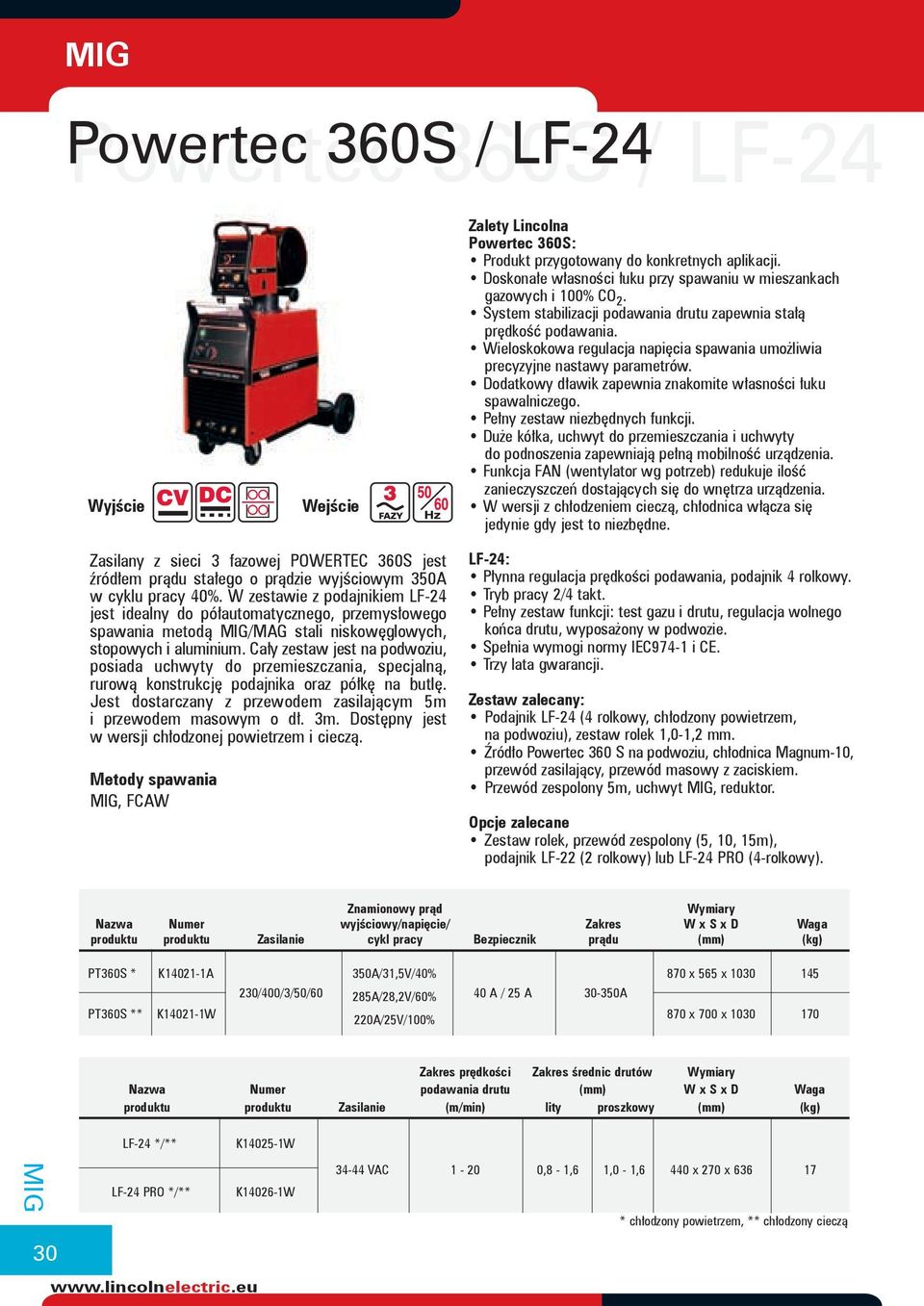

7 Powertec 360S 360S / LF-24/ LF-24 Powertec 360S: Produkt przygotowany do konkretnych aplikacji. Doskonałe własności łuku przy spawaniu w mieszankach gazowych i 100% CO 2. System stabilizacji podawania drutu zapewnia stałą prędkość podawania. Wieloskokowa regulacja napięcia spawania umożliwia precyzyjne nastawy parametrów. Dodatkowy dławik zapewnia znakomite własności łuku spawalniczego. Pełny zestaw niezbędnych funkcji. Duże kółka, uchwyt do przemieszczania i uchwyty do podnoszenia zapewniają pełną mobilność urządzenia. Funkcja FAN (wentylator wg potrzeb) redukuje ilość zanieczyszczeń dostających się do wnętrza urządzenia. W wersji z chłodzeniem cieczą, chłodnica włącza się jedynie gdy jest to niezbędne. Zasilany z sieci 3 fazowej POWERTEC 360S jest źródłem prądu stałego o prądzie wyjściowym 350A w cyklu pracy 40%. W zestawie z podajnikiem LF-24 jest idealny do półautomatycznego, przemysłowego spawania metodą /MAG stali niskowęglowych, stopowych i aluminium. Cały zestaw jest na podwoziu, posiada uchwyty do przemieszczania, specjalną, rurową konstrukcję podajnika oraz półkę na butlę. Jest dostarczany z przewodem zasilającym 5m i przewodem masowym o dł. 3m. Dostępny jest w wersji chłodzonej powietrzem i cieczą., FCAW LF-24: Płynna regulacja prędkości podawania, podajnik 4 rolkowy. Tryb pracy 2/4 takt. Pełny zestaw funkcji: test gazu i drutu, regulacja wolnego końca drutu, wyposażony w podwozie. Spełnia wymogi normy IEC974-1 i CE. Zestaw zalecany: Podajnik LF-24 (4 rolkowy, chłodzony powietrzem, na podwoziu), zestaw rolek 1,0-1,2 mm. Źródło Powertec 360 S na podwoziu, chłodnica Magnum-10, przewód zasilający, przewód masowy z zaciskiem. Przewód zespolony 5m, uchwyt, reduktor. Zestaw rolek, przewód zespolony (5, 10, 15m), podajnik LF-22 (2 rolkowy) lub LF-24 PRO (4-rolkowy). Znamionowy prąd Nazwa Numer wyjściowy/napięcie/ Zakres W x S x D Waga produktu produktu Zasilanie cykl pracy Bezpiecznik prądu (mm) (kg) PT360S * PT360S ** K A K W 230/400/3/50/60 350A/31,5V/40% 285A/28,2V/60% 220A/25V/100% 40 A / 25 A A 870 x 565 x x 700 x Zakres prędkości Zakres średnic drutów Nazwa Numer podawania drutu (mm) W x S x D Waga produktu produktu Zasilanie (m/min) lity proszkowy (mm) (kg) 30 LF-24 */** K W LF-24 PRO */** K W VAC ,8-1,6 1,0-1,6 440 x 270 x * chłodzony powietrzem, ** chłodzony cieczą

8 Powertec 420S 420S / LF-24 / PRO LF-24 Avantaje Lincoln: Powertec 420S: Produkt przygotowany do konkretnych aplikacji. Doskonałe własności łuku przy spawaniu w mieszankach gazowych i 100% CO 2. System stabilizacji podawania drutu zapewnia stałą prędkość podawania. Wieloskokowa regulacja napięcia spawania umożliwia precyzyjne nastawy parametrów. Dodatkowy dławik zapewnia znakomite własności łuku spawalniczego. Pełny zestaw niezbędnych funkcji. Duże kółka, uchwyt do przemieszczania i uchwyty do podnoszenia zapewniają pełną mobilność urządzenia. Funkcja FAN (wentylator wg potrzeb) redukuje ilość zanieczyszczeń dostających się do wnętrza urządzenia. Zasilany z sieci 3 fazowej POWERTEC 420S jest źródłem prądu stałego o prądzie wyjściowym 420A w cyklu pracy 40%. W zestawie z podajnikiem LF-24 PRO jest idealny do półautomatycznego, przemysłowego spawania metodą /MAG stali niskowęglowych, stopowych i aluminium. Cały zestaw jest na podwoziu, posiada uchwyty do przemieszczania, specjalną, rurową konstrukcję podajnika oraz półkę na butlę. Jest dostarczany z przewodem zasilającym 5m i przewodem masowym o dł. 3m. Dostępny jest w wersji chłodzonej powietrzem i cieczą., FCAW W wersji z chłodzeniem cieczą, chłodnica włącza się jedynie gdy jest to niezbędne. LF-24 PRO: Płynna regulacja prędkości podawania drutu. Tryb pracy 2/4 takt. Pełny zestaw funkcji: test gazu i drutu, regulacja wolnego końca drutu. Cyfrowe mierniki A/V. Synergiczne sterowanie źródła. Regulacja prędkości dojazdowej zapewnia doskonały start. Wyposażony w podwozie. Spełnia wymogi normy IEC974-1 i CE. Zestaw zalecany: Podajnik LF-24PRO (czterorolkowy, chłodzony powietrzem), zestaw rolek 1,0-1,2. Źródło Powertec 420S na podwoziu, chłodnica Magnum-10, przewód zasilający, przewód masowy z zaciskiem. Przewód zespolony 5m, uchwyt, reduktor. Zestaw rolek, przewód zespolony (5, 10, 15m), podajnik LF-24 PRO (chłodzony powietrzem lub cieczą). Znamionowy prąd Nazwa Numer wyjściowy/napięcie/ Zakres W x S x D Waga produktu produktu Zasilanie cykl pracy Bezpiecznik prądu (mm) (kg) PT420S * K A PT420S ** K W 230/400/3/50/60 420A/35V/40% 345A/31,3V/60% 265A/27,3V/100% 63 / 32A A 870 x 565 x x 700 x Zakres prędkości Zakres średnic drutów Nazwa Numer podawania drutu (mm) W x S x D Waga produktu produktu Zasilanie (m/min) lity proszkowy (mm) (kg) LF-24 */** K W LF-24 PRO */** K W * chłodzony powietrzem, ** chłodzony cieczą VAC ,8-1,6 1,0-1,6 440 x 270 x

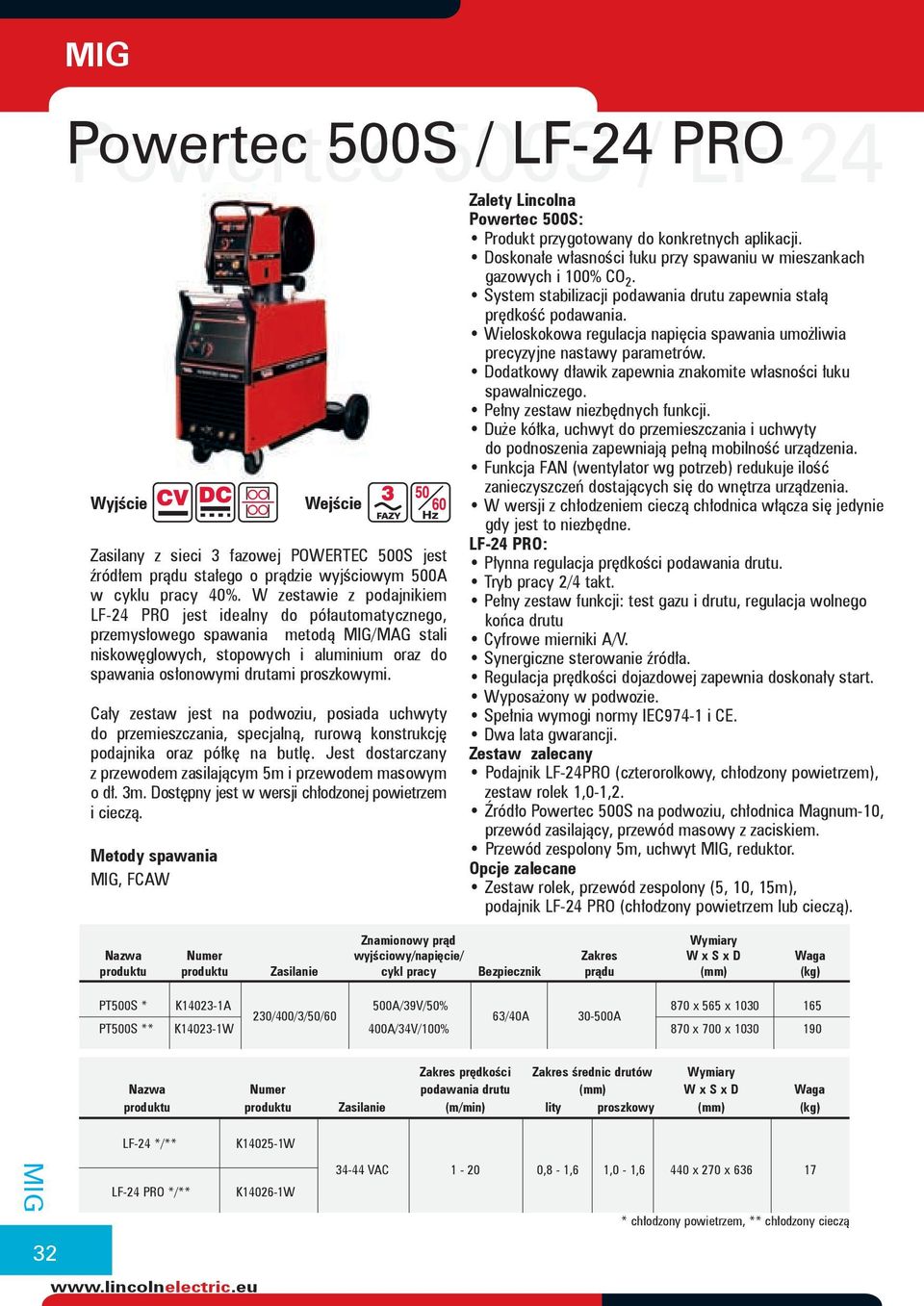

9 Powertec 500S / LF-24 PRO Powertec 500S / LF-24 Powertec 500S: Produkt przygotowany do konkretnych aplikacji. Doskonałe własności łuku przy spawaniu w mieszankach gazowych i 100% CO 2. System stabilizacji podawania drutu zapewnia stałą prędkość podawania. Wieloskokowa regulacja napięcia spawania umożliwia precyzyjne nastawy parametrów. Dodatkowy dławik zapewnia znakomite własności łuku spawalniczego. Pełny zestaw niezbędnych funkcji. Duże kółka, uchwyt do przemieszczania i uchwyty do podnoszenia zapewniają pełną mobilność urządzenia. Funkcja FAN (wentylator wg potrzeb) redukuje ilość zanieczyszczeń dostających się do wnętrza urządzenia. W wersji z chłodzeniem cieczą chłodnica włącza się jedynie gdy jest to niezbędne. LF-24 PRO: Zasilany z sieci 3 fazowej POWERTEC 500S jest Płynna regulacja prędkości podawania drutu. źródłem prądu stałego o prądzie wyjściowym 500A Tryb pracy 2/4 takt. w cyklu pracy 40%. W zestawie z podajnikiem Pełny zestaw funkcji: test gazu i drutu, regulacja wolnego LF-24 PRO jest idealny do półautomatycznego, końca drutu przemysłowego spawania metodą /MAG stali Cyfrowe mierniki A/V. niskowęglowych, stopowych i aluminium oraz do Synergiczne sterowanie źródła. spawania osłonowymi drutami proszkowymi. Regulacja prędkości dojazdowej zapewnia doskonały start. Wyposażony w podwozie. Cały zestaw jest na podwoziu, posiada uchwyty Spełnia wymogi normy IEC974-1 i CE. do przemieszczania, specjalną, rurową konstrukcję Dwa lata gwarancji. podajnika oraz półkę na butlę. Jest dostarczany Zestaw zalecany z przewodem zasilającym 5m i przewodem masowym Podajnik LF-24PRO (czterorolkowy, chłodzony powietrzem), o dł. 3m. Dostępny jest w wersji chłodzonej powietrzem zestaw rolek 1,0-1,2. i cieczą. Źródło Powertec 500S na podwoziu, chłodnica Magnum-10, przewód zasilający, przewód masowy z zaciskiem. Przewód zespolony 5m, uchwyt, reduktor., FCAW Zestaw rolek, przewód zespolony (5, 10, 15m), podajnik LF-24 PRO (chłodzony powietrzem lub cieczą). Znamionowy prąd Nazwa Numer wyjściowy/napięcie/ Zakres W x S x D Waga produktu produktu Zasilanie cykl pracy Bezpiecznik prądu (mm) (kg) PT500S * K A 230/400/3/50/60 500A/39V/50% 63/40A A 870 x 565 x PT500S ** K W 400A/34V/100% 870 x 700 x Zakres prędkości Zakres średnic drutów Nazwa Numer podawania drutu (mm) W x S x D Waga produktu produktu Zasilanie (m/min) lity proszkowy (mm) (kg) 32 LF-24 */** K W LF-24 PRO */** K W VAC ,8-1,6 1,0-1,6 440 x 270 x * chłodzony powietrzem, ** chłodzony cieczą

10 Zestawy V350-PRO / LF-37 / lub lub LF-38 LF-38 V350-PRO: Doskonałe spawanie w CV i MMA. Płynna regulacja indukcyjności. Mocna i trwała obudowa, specjalne uchwyty zapewniające bezpieczne przemieszczanie. Kompaktowy i lekki. Wyraźne, duże cyfrowe mierniki. Prosty panel sterujący. Zdalne sterowanie na wyjściu. Invertec V350-PRO jest najsilniejszym, przenośnym inwertorowym źródłem mocy w swojej klasie - mądrze zaprojektowany o mocnej budowie. Łatwa obsługa pozwoli ci poradzić sobie bez problemów z każdym spawaniem metodą MMA, TIG i. Urządzenie to posiada pełne połączenia Amphenol i zdalne sterowanie. Dostosowuje się automatycznie do danego podajnika drutu natychmiast po podłączeniu. W skład zestawu wchodzi przenośny, półautomatyczny podajnik drutu LF-37 lub LF-38, wspomagający spawanie metodą i drutem rdzeniowym. LF-37 posiada możliwość zadawania parametrów, 2/4 takt, krater i hot/soft start. LF-38 posiada dodatkowo programy synergiczne i pamięć., MMA, FCAW, Innershield, żłobienie LF-37/38: Synergiczne programy i pamięć (LF-38). Cyfrowy wyświetlacz prędkości podawania drutu oraz napięcia. Funkcja wypełnienia krateru, 2/4 takt. Funkcja regulacji wolnego wylotu drutu. Regulacja wypływu gazu przed i po spawaniu. Przenośna i mocna konstrukcja. Perfekcyjne podawanie. Zestaw zalecany Podajnik LF-37 lub LF-38, 1,0-1,2 mm rolka podająca. Źródło mocy V350-PRO, 3m kabel zasilający. 5m kabel łączący, uchwyt i reduktor gazu. Przewody zespolone (2,10,15m), chłodnica wodna, podwozie jezdne, uchwyt do żłobienia i zestaw kabli. Prąd spawania/ Nazwa Numer Napięcie/ W x S x D Waga produktu produktu Zasilanie Cykl pracy Zakres prądu (mm) (kg) V350-PRO K /220/380/415/440V 350A/34V/60%-3f. 300A/32V/100%-3f. 320A/33V/60%-1f. 275A/31V/100%-1f A Max OCV: 80V DC 376 x 338 x Zakres prędkości Rozmiar drutu Nazwa Numer podawania drutu (mm) W x S x D Waga produktu produktu Moc wejściowa (m/min) lity proszkowy (mm) (kg) LF-37 K10406 LF-38 K VAC 1,5-20 0,8-1,6 1,0-1,6 753 x 470 x

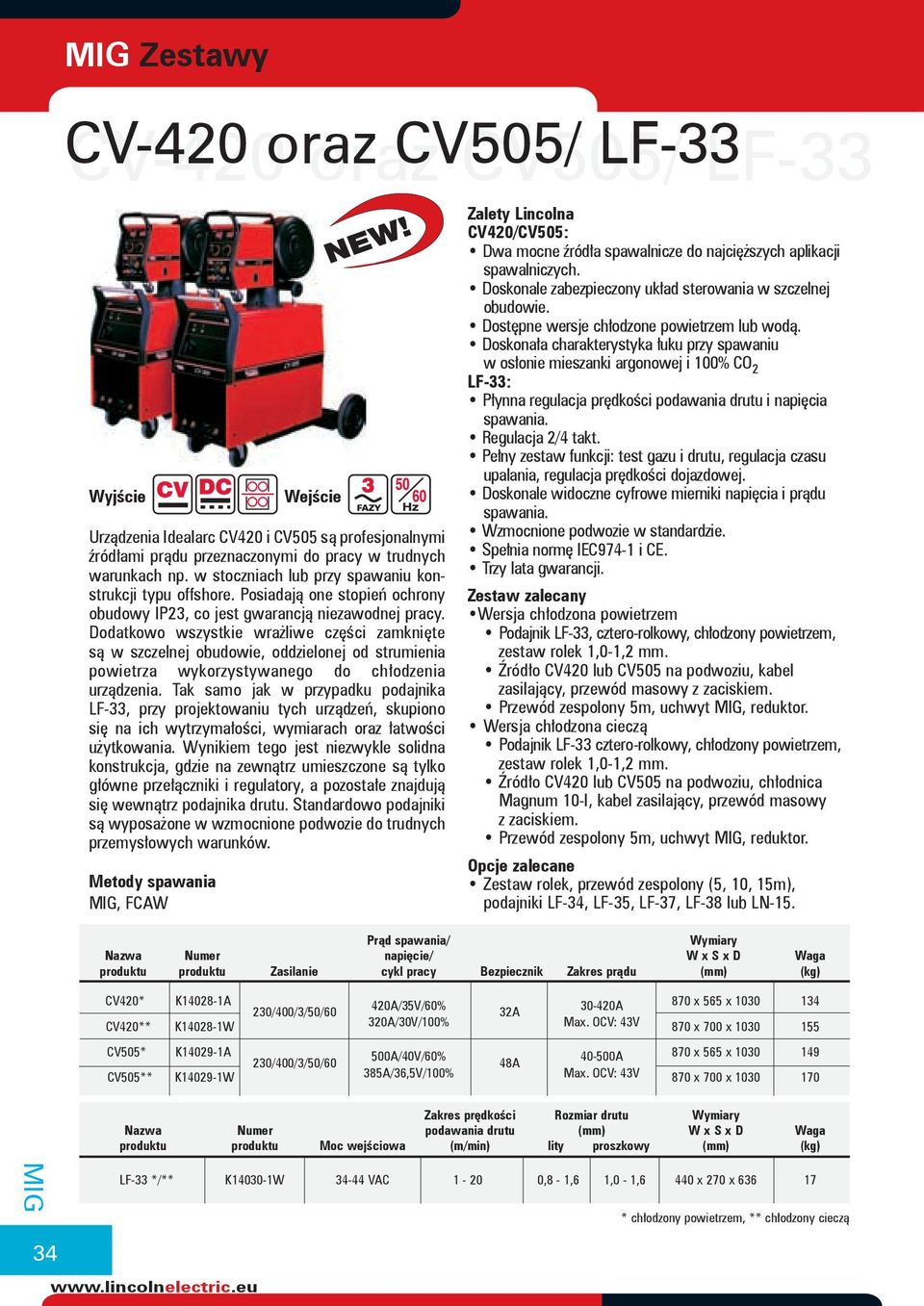

11 34 Zestawy CV-420 oraz CV505/ LF-33 CV-420 oraz CV505/ LF-33 Urządzenia Idealarc CV420 i CV505 są profesjonalnymi źródłami prądu przeznaczonymi do pracy w trudnych warunkach np. w stoczniach lub przy spawaniu konstrukcji typu offshore. Posiadają one stopień ochrony obudowy IP23, co jest gwarancją niezawodnej pracy. Dodatkowo wszystkie wrażliwe części zamknięte są w szczelnej obudowie, oddzielonej od strumienia powietrza wykorzystywanego do chłodzenia urządzenia. Tak samo jak w przypadku podajnika LF-33, przy projektowaniu tych urządzeń, skupiono się na ich wytrzymałości, wymiarach oraz łatwości użytkowania. Wynikiem tego jest niezwykle solidna konstrukcja, gdzie na zewnątrz umieszczone są tylko główne przełączniki i regulatory, a pozostałe znajdują się wewnątrz podajnika drutu. Standardowo podajniki są wyposażone w wzmocnione podwozie do trudnych przemysłowych warunków., FCAW CV420/CV505: Dwa mocne źródła spawalnicze do najcięższych aplikacji spawalniczych. Doskonale zabezpieczony układ sterowania w szczelnej obudowie. Dostępne wersje chłodzone powietrzem lub wodą. Doskonała charakterystyka łuku przy spawaniu w osłonie mieszanki argonowej i 100% CO 2 LF-33: Płynna regulacja prędkości podawania drutu i napięcia spawania. Regulacja 2/4 takt. Pełny zestaw funkcji: test gazu i drutu, regulacja czasu upalania, regulacja prędkości dojazdowej. Doskonale widoczne cyfrowe mierniki napięcia i prądu spawania. Wzmocnione podwozie w standardzie. Spełnia normę IEC974-1 i CE. Zestaw zalecany Wersja chłodzona powietrzem Podajnik LF-33, cztero-rolkowy, chłodzony powietrzem, zestaw rolek 1,0-1,2 mm. Źródło CV420 lub CV505 na podwoziu, kabel zasilający, przewód masowy z zaciskiem. Przewód zespolony 5m, uchwyt, reduktor. Wersja chłodzona cieczą Podajnik LF-33 cztero-rolkowy, chłodzony powietrzem, zestaw rolek 1,0-1,2 mm. Źródło CV420 lub CV505 na podwoziu, chłodnica Magnum 10-I, kabel zasilający, przewód masowy z zaciskiem. Przewód zespolony 5m, uchwyt, reduktor. Zestaw rolek, przewód zespolony (5, 10, 15m), podajniki LF-34, LF-35, LF-37, LF-38 lub LN-15. Prąd spawania/ Nazwa Numer napięcie/ W x S x D Waga produktu produktu Zasilanie cykl pracy Bezpiecznik Zakres prądu (mm) (kg) CV420* K A 230/400/3/50/60 420A/35V/60% 32A A 870 x 565 x CV420** K W 320A/30V/100% Max. OCV: 43V 870 x 700 x CV505* K A 230/400/3/50/60 500A/40V/60% 48A A 870 x 565 x CV505** K W 385A/36,5V/100% Max. OCV: 43V 870 x 700 x Zakres prędkości Rozmiar drutu Nazwa Numer podawania drutu (mm) W x S x D Waga produktu produktu Moc wejściowa (m/min) lity proszkowy (mm) (kg) LF-33 */** K W VAC ,8-1,6 1,0-1,6 440 x 270 x * chłodzony powietrzem, ** chłodzony cieczą

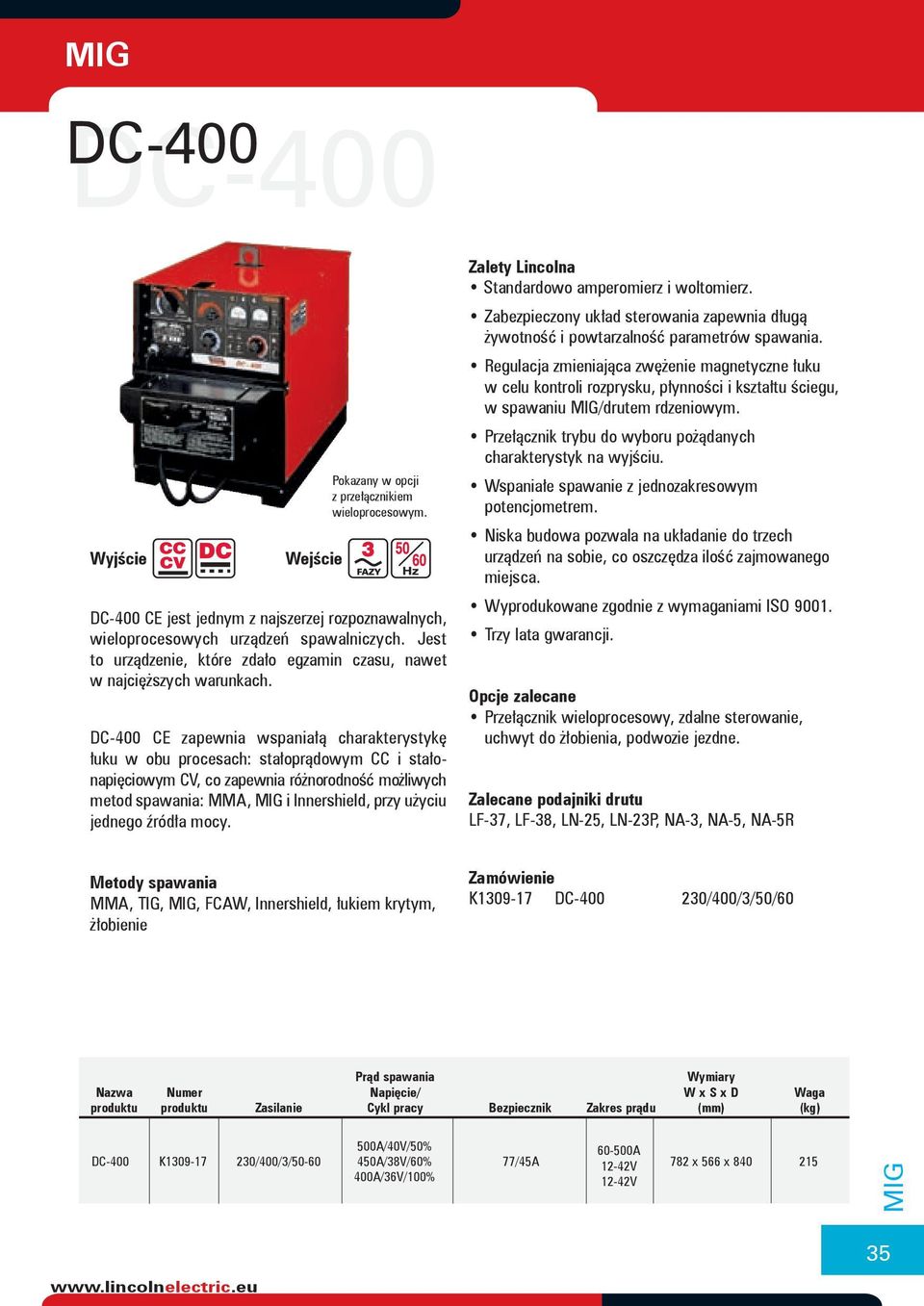

12 DC-400 Pokazany w opcji z przełącznikiem wieloprocesowym. DC-400 CE jest jednym z najszerzej rozpoznawalnych, wieloprocesowych urządzeń spawalniczych. Jest to urządzenie, które zdało egzamin czasu, nawet w najcięższych warunkach. DC-400 CE zapewnia wspaniałą charakterystykę łuku w obu procesach: stałoprądowym CC i stałonapięciowym CV, co zapewnia różnorodność możliwych metod spawania: MMA, i Innershield, przy użyciu jednego źródła mocy. Standardowo amperomierz i woltomierz. Zabezpieczony układ sterowania zapewnia długą żywotność i powtarzalność parametrów spawania. Regulacja zmieniająca zwężenie magnetyczne łuku w celu kontroli rozprysku, płynności i kształtu ściegu, w spawaniu /drutem rdzeniowym. Przełącznik trybu do wyboru pożądanych charakterystyk na wyjściu. Wspaniałe spawanie z jednozakresowym potencjometrem. Niska budowa pozwala na układanie do trzech urządzeń na sobie, co oszczędza ilość zajmowanego miejsca. Wyprodukowane zgodnie z wymaganiami ISO Przełącznik wieloprocesowy, zdalne sterowanie, uchwyt do żłobienia, podwozie jezdne. Zalecane podajniki drutu LF-37, LF-38, LN-25, LN-23P, NA-3, NA-5, NA-5R MMA, TIG,, FCAW, Innershield, łukiem krytym, żłobienie Zamówienie K DC /400/3/50/60 Prąd spawania Nazwa Numer Napięcie/ W x S x D Waga produktu produktu Zasilanie Cykl pracy Bezpiecznik Zakres prądu (mm) (kg) 500A/40V/50% DC-400 K /400/3/ A/38V/60% 77/45A 400A/36V/100% A 12-42V 12-42V 782 x 566 x
