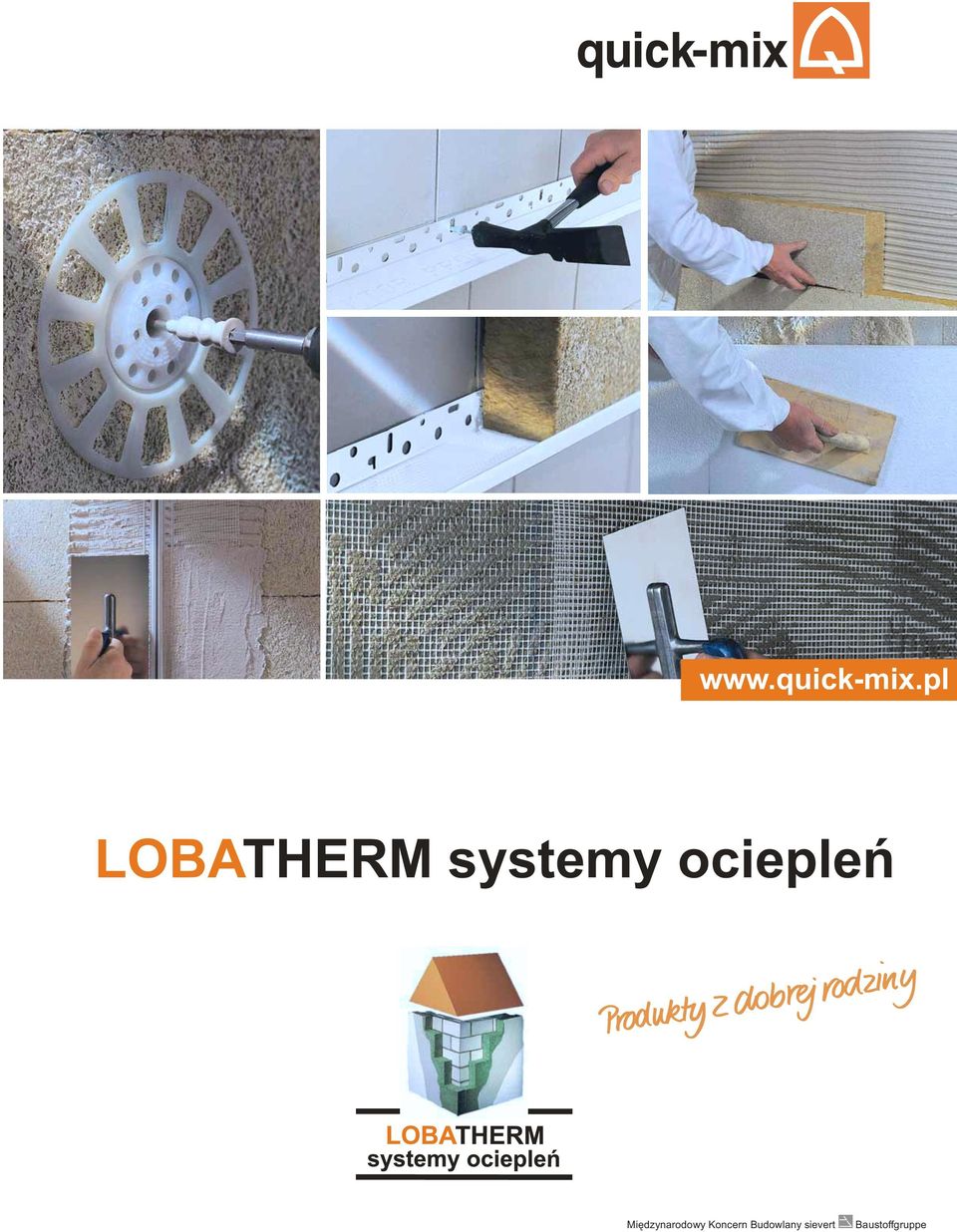

1 LOBATHERM Międzynarodowy Koncern Budowlany sievert Baustoffgruppe

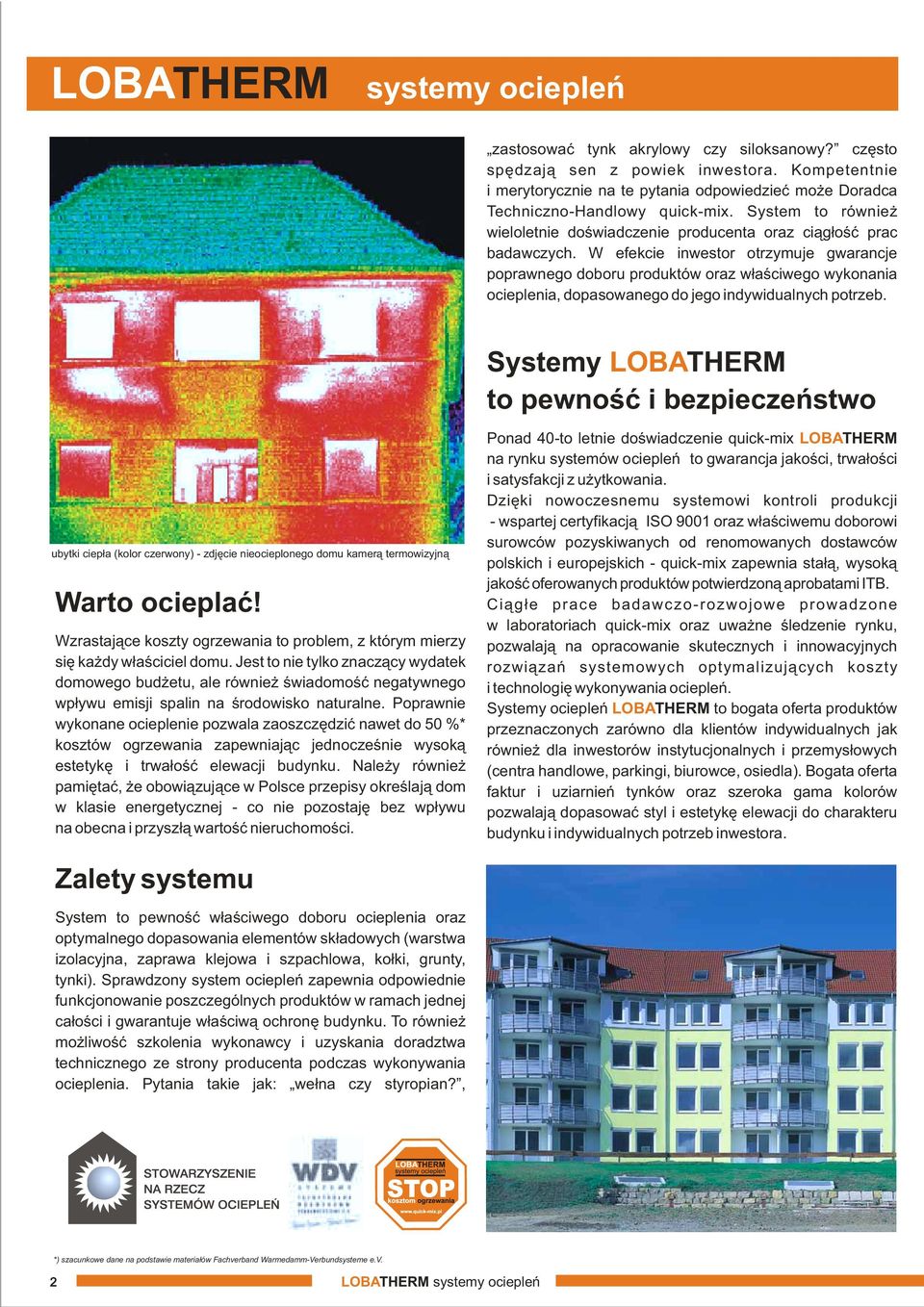

2 LOBATHERM zastosować tynk akrylowy czy siloksanowy? często spędzają sen z powiek inwestora. Kompetentnie i merytorycznie na te pytania odpowiedzieć może Doradca Techniczno-Handlowy quick-mix. System to również wieloletnie doświadczenie producenta oraz ciągłość prac badawczych. W efekcie inwestor otrzymuje gwarancje poprawnego doboru produktów oraz właściwego wykonania ocieplenia, dopasowanego do jego indywidualnych potrzeb. ubytki ciepła (kolor czerwony) - zdjęcie nieocieplonego domu kamerą termowizyjną Warto ocieplać! Wzrastające koszty ogrzewania to problem, z którym mierzy się każdy właściciel domu. Jest to nie tylko znaczący wydatek domowego budżetu, ale również świadomość negatywnego wpływu emisji spalin na środowisko naturalne. Poprawnie wykonane ocieplenie pozwala zaoszczędzić nawet do 50 %* kosztów ogrzewania zapewniając jednocześnie wysoką estetykę i trwałość elewacji budynku. Należy również pamiętać, że obowiązujące w Polsce przepisy określają dom w klasie energetycznej - co nie pozostaję bez wpływu na obecna i przyszłą wartość nieruchomości. Systemy LOBATHERM to pewność i bezpieczeństwo Ponad 40-to letnie doświadczenie quick-mix LOBATHERM na rynku systemów ociepleń to gwarancja jakości, trwałości i satysfakcji z użytkowania. Dzięki nowoczesnemu systemowi kontroli produkcji - wspartej certyfikacją ISO 9001 oraz właściwemu doborowi surowców pozyskiwanych od renomowanych dostawców polskich i europejskich - quick-mix zapewnia stałą, wysoką jakość oferowanych produktów potwierdzoną aprobatami ITB. Ciągłe prace badawczo-rozwojowe prowadzone w laboratoriach quick-mix oraz uważne śledzenie rynku, pozwalają na opracowanie skutecznych i innowacyjnych rozwiązań systemowych optymalizujących koszty i technologię wykonywania ociepleń. Systemy ociepleń LOBATHERM to bogata oferta produktów przeznaczonych zarówno dla klientów indywidualnych jak również dla inwestorów instytucjonalnych i przemysłowych (centra handlowe, parkingi, biurowce, osiedla). Bogata oferta faktur i uziarnień tynków oraz szeroka gama kolorów pozwalają dopasować styl i estetykę elewacji do charakteru budynku i indywidualnych potrzeb inwestora. Zalety systemu System to pewność właściwego doboru ocieplenia oraz optymalnego dopasowania elementów składowych (warstwa izolacyjna, zaprawa klejowa i szpachlowa, kołki, grunty, tynki). Sprawdzony system ociepleń zapewnia odpowiednie funkcjonowanie poszczególnych produktów w ramach jednej całości i gwarantuje właściwą ochronę budynku. To również możliwość szkolenia wykonawcy i uzyskania doradztwa technicznego ze strony producenta podczas wykonywania ocieplenia. Pytania takie jak: wełna czy styropian?, *) szacunkowe dane na podstawie materiałów Fachverband Warmedamm-Verbundsysteme e.v. LOBATHERM

3 Tabela systemowa - LOBA THERM LOBATHERM S LOBATHERM W Płyta Płyta styropianowa fasadowa do systemów ociepleń Wełna mineralna fasadowa płyta oraz lamelowa Płyta styropianowa fasadowa do systemów ociepleń Wełna mineralna fasadowa płyta oraz lamelowa Klejenie płyty Z 10 Zaprawa klejąca do styropianu SKS Zaprawa do zatapiania siatki, szpachlowania i przyklejania styropianu SKS Zaprawa do przyklejania wełny, zatapiania siatki i szpachlowania RKS Zaprawa klejąca do systemu. Nadaje się do przyklejania płytek klinkierowych i innych okładzin licowych. Kołkowanie KI /8 Łącznik wbijany z trzpieniem plastikowym KI /8M Łącznik wbijany z łbem z tworzywa KI /8M Łącznik wbijany z łbem z tworzywa KI M Łącznik z trzpieniem metalowym KI-100N Łącznik z długą strefą rozporową KI /8M Łącznik wbijany z łbem z tworzywa KI M Łącznik z trzpieniem metalowym KI-100N Łącznik z długą strefą rozporową Zatapianie siatki SKS Zaprawa do przyklejania styropianu zatapiania siatki i szpachlowania (nie wymaga gruntowania*) SKS Zaprawa do przyklejania wełny, zatapiania siatki i szpachlowania (nie wymaga gruntowania*) RAS Zaprawa szpachlowa do zatapiania siatki w systemie S 10 Zaprawa do zatapiania siatki na styropianie Siatka z włókna szklanego TG- Siatka z włókna szklanego 145g TG-15 Siatka z włókna szklanego 165g TG- Siatka z włókna szklanego 145g TG-15 Siatka z włókna szklanego 165g TG-15 Siatka z włókna szklanego 165 g TG-16 Siatka z włókna szklanego 30 g Środek gruntujący MPGp Emulsja gruntująca do tynków mineralnych APGp Emulsja gruntująca do tynków organicznych MPGp Emulsja gruntująca do tynków mineralnych APGp Emulsja gruntująca do tynków organicznych Warstwa wierzchnia Egalizacja SPS Tynk mineralny baranek MRS Tynk mineralny kornik EFS Tynk mineralny drobnoziarnisty SKK Tynk silikatowy baranek SKR Tynk silikatowy kornik SXK Tynk siloksanowy baranek SXR Tynk siloksanowy kornik SXF Tynk siloksanowy drobnoziarnisty KHK Tynk akrylowy baranek KHR Tynk akrylowy kornik LX 300 Farba siloksanowa LK 300 Farba silikatowa LA 300 Farba akrylowa SPS Tynk mineralny baranek MRS Tynk mineralny kornik EFS Tynk mineralny drobnoziarnisty SKK Tynk silikatowy baranek SKR Tynk silikatowy kornik SXK Tynk siloksanowy baranek SXR Tynk siloksanowy kornik SXF Tynk siloksanowy drobnoziarnisty LX 300 Farba siloksanowa LK 300 Farba silikatowa RKS Zaprawa klejąca do systemu. Nadaje się do przyklejania płytek klinkierowych i innych okładzin licowych. Płytka klinkierowa, ceramiczna RFS Zaprawa do fugowania,,na sucho w systemie RSS Zaprawa do fugowania,,szlamowania w systemie *) nie wymaga gruntowania pod strukturalne tynki quick-mix w systemach LOBATHERM wykonywanych w jednym cyklu roboczym LOBATHERM G Wełna mineralna lamelowa SKS Zaprawa do przyklejania wełny, zatapiania siatki i szpachlowania SKS Zaprawa do przyklejania wełny, zatapiania siatki i szpachlowania TG- Siatka z włókna szklanego 145 g TG-15 Siatka z włókna szklanego 165 g LX 300 Farba siloksanowa LK 300 Farba silikatowa LOBATHERM G BS Wełna mineralna lamelowa - frez, jednostronnie gruntowana SKS Zaprawa do przyklejania wełny, zatapiania siatki i szpachlowania IKK / KHK Tynk drobnoziarnisty, LX 300 Farba siloksanowa LK 300 Farba silikatowa

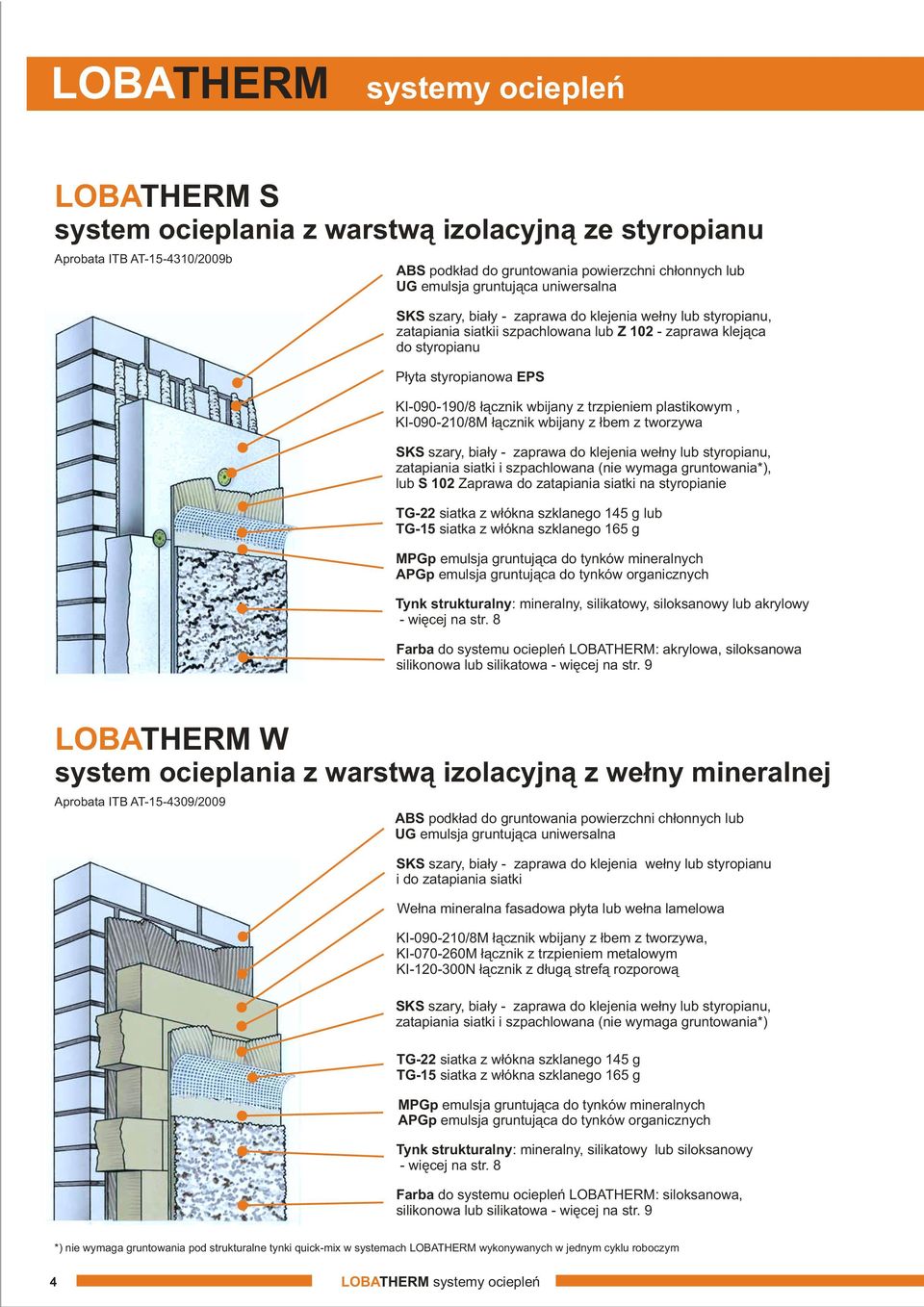

4 LOBATHERM LOBATHERM S system ocieplania z warstwą izolacyjną ze styropianu Aprobata ITB AT /009b ABS podkład do gruntowania powierzchni chłonnych lub UG emulsja gruntująca uniwersalna SKS szary, biały - zaprawa do klejenia wełny lub styropianu, zatapiania siatkii szpachlowana lub Z 10 - zaprawa klejąca do styropianu Płyta styropianowa EPS KI /8 łącznik wbijany z trzpieniem plastikowym, KI /8M łącznik wbijany z łbem z tworzywa SKS szary, biały - zaprawa do klejenia wełny lub styropianu, zatapiania siatki i szpachlowana (nie wymaga gruntowania*), lub S 10 Zaprawa do zatapiania siatki na styropianie TG- siatka z włókna szklanego 145 g lub TG-15 siatka z włókna szklanego 165 g MPGp emulsja gruntująca do tynków mineralnych APGp emulsja gruntująca do tynków organicznych Tynk strukturalny: mineralny, silikatowy, siloksanowy lub akrylowy - więcej na str. 8 Farba : akrylowa, siloksanowa silikonowa lub silikatowa - więcej na str. 9 LOBATHERM W system ocieplania z warstwą izolacyjną z wełny mineralnej Aprobata ITB AT /009 ABS podkład do gruntowania powierzchni chłonnych lub UG emulsja gruntująca uniwersalna SKS szary, biały - zaprawa do klejenia wełny lub styropianu i do zatapiania siatki Wełna mineralna fasadowa płyta lub wełna lamelowa KI /8M łącznik wbijany z łbem z tworzywa, KI M łącznik z trzpieniem metalowym KI-100N łącznik z długą strefą rozporową SKS szary, biały - zaprawa do klejenia wełny lub styropianu, zatapiania siatki i szpachlowana (nie wymaga gruntowania*) TG- siatka z włókna szklanego 145 g TG-15 siatka z włókna szklanego 165 g MPGp emulsja gruntująca do tynków mineralnych APGp emulsja gruntująca do tynków organicznych Tynk strukturalny: mineralny, silikatowy - więcej na str. 8 lub siloksanowy Farba : siloksanowa, silikonowa lub silikatowa - więcej na str. 9 *) nie wymaga gruntowania pod strukturalne tynki quick-mix w systemach LOBATHERM wykonywanych w jednym cyklu roboczym 4 LOBATHERM

5 system ocieplania z okładziną z płytki klinkierowej ABS podkład do gruntowania powierzchni chłonnych lub UG emulsja gruntująca uniwersalna RKS zaprawa klejąca do przyklejania wełny lub styropianu i okładzin ceramicznych w systemie Płyta styropianowa fasadowa do systemów ociepleń, wełna mineralna fasadowa lub wełna mineralna lamelowa RAS zaprawa do zatapiania siatki w systemie TG-15 siatka z włókna szklanego 165 g lub TG-16 siatka z włókna szklanego 30g KI /8M łącznik wbijany z łbem z tworzywa, lub KI M łącznik z trzpieniem metalowym, lub KI-100N łącznik z długą strefą rozporową RKS zaprawa klejąca do przyklejania okładzin ceramicznych RFS zaprawa do fugowania,,na sucho w systemie RSS zaprawa do fugowania,,szlamowania w systemie Okładzina ceramiczna 1 nakładanie zaprawy RAS kołkowanie przez warstwę zbrojoną 3 mocowanie płytek zaprawą RKS 4 wykonywanie ościeży 5 osadzanie płytek narożnych 6 szlamowanie zaprawą RSS 7 fugowanie zaprawą RFS 8 efekt końcowy LOBATHERM 5

6 LOBATHERM LOBATHERM G BS system ocieplania stropów - nie wymaga warstwy zbrojącej Aprobata ITB AT /009 Wełna mineralna lamelowa - frezowana, jednostronnie gruntowana SKS szary, biały - zaprawa do klejenia wełny lub styropianu, zatapiania siatki i szpachlowana IKK / KHK tynk drobnoziarnisty, biały LX 300 farba siloksanowa lub LK 300 farba silikatowa LOBATHERM G system ocieplania stropów z warstwą zbrojącą Aprobata ITB AT /008 Wełna mineralna lamelowa SKS szary, biały - zaprawa do klejenia wełny lub styropianu, zatapiania siatki i szpachlowana (nie wymaga gruntowania*) TG- siatka z włókna szklanego 145 g lub TG-15 siatka z włókna szklanego 165 g LX 300 farba siloksanowa lub LK 300 farba silikatowa *) nie wymaga gruntowania pod strukturalne tynki quick-mix w systemach LOBATHERM wykonywanych w jednym cyklu roboczym 6 LOBATHERM

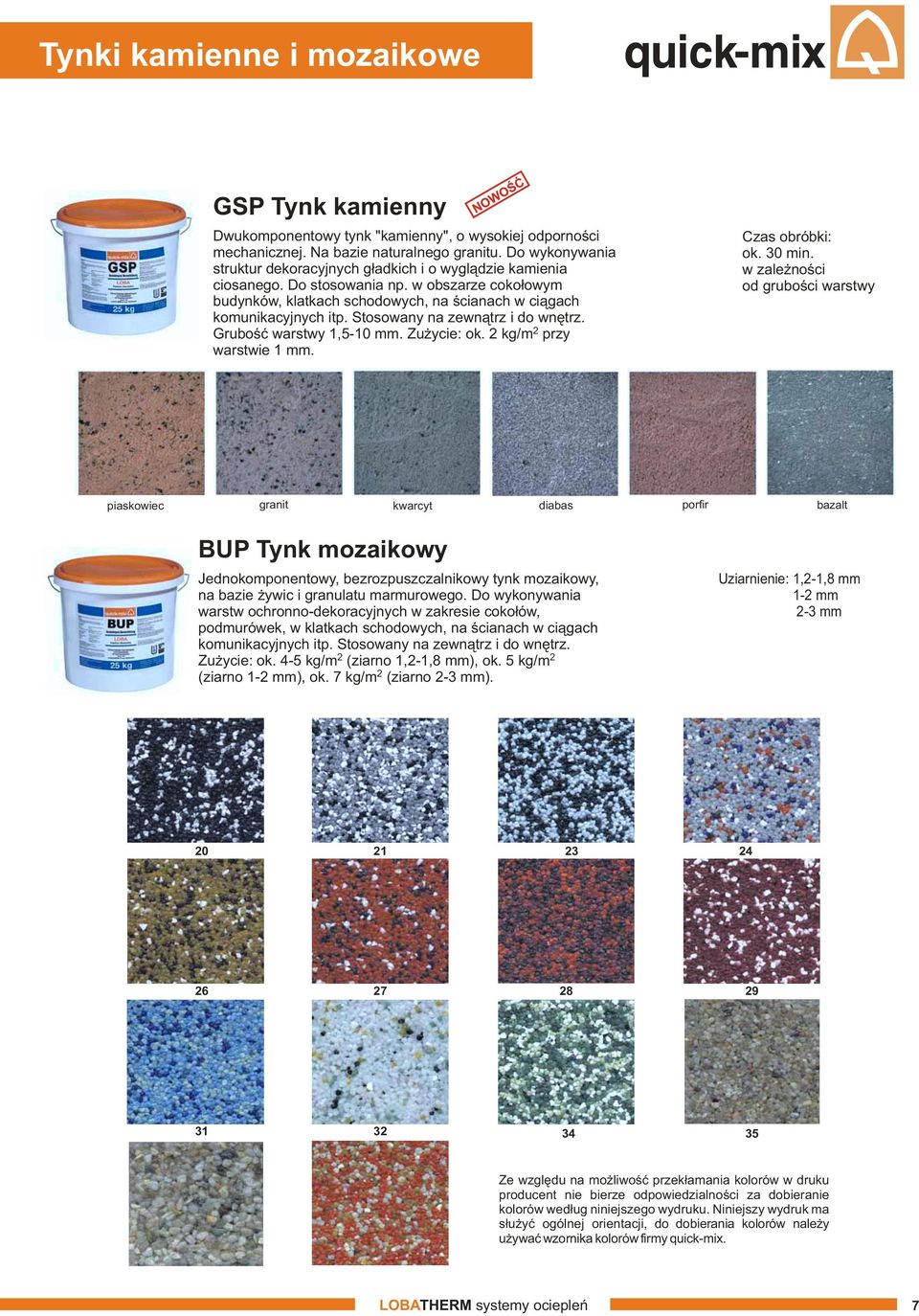

7 Tynki kamienne i mozaikowe GSP Tynk kamienny Dwukomponentowy tynk "kamienny", o wysokiej odporności mechanicznej. Na bazie naturalnego granitu. Do wykonywania struktur dekoracyjnych gładkich i o wyglądzie kamienia ciosanego. Do stosowania np. w obszarze cokołowym budynków, klatkach schodowych, na ścianach w ciągach komunikacyjnych itp. Stosowany na zewnątrz i do wnętrz. Grubość warstwy 1,5-10 mm. Zużycie: ok. kg/m przy warstwie 1 mm. Czas obróbki: ok. 30 min. w zależności od grubości warstwy piaskowiec granit kwarcyt diabas porfir bazalt BUP Tynk mozaikowy Jednokomponentowy, bezrozpuszczalnikowy tynk mozaikowy, na bazie żywic i granulatu marmurowego. Do wykonywania warstw ochronno-dekoracyjnych w zakresie cokołów, podmurówek, w klatkach schodowych, na ścianach w ciągach komunikacyjnych itp. Stosowany na zewnątrz i do wnętrz. Zużycie: ok. 4-5 kg/m (ziarno 1,-1,8 mm), ok. 5 kg/m (ziarno 1- mm), ok. 7 kg/m (ziarno -3 mm). Uziarnienie: 1,-1,8 mm 1- mm -3 mm Ze względu na możliwość przekłamania kolorów w druku producent nie bierze odpowiedzialności za dobieranie kolorów według niniejszego wydruku. Niniejszy wydruk ma służyć ogólnej orientacji, do dobierania kolorów należy używać wzornika kolorów firmy quick-mix. LOBATHERM 7

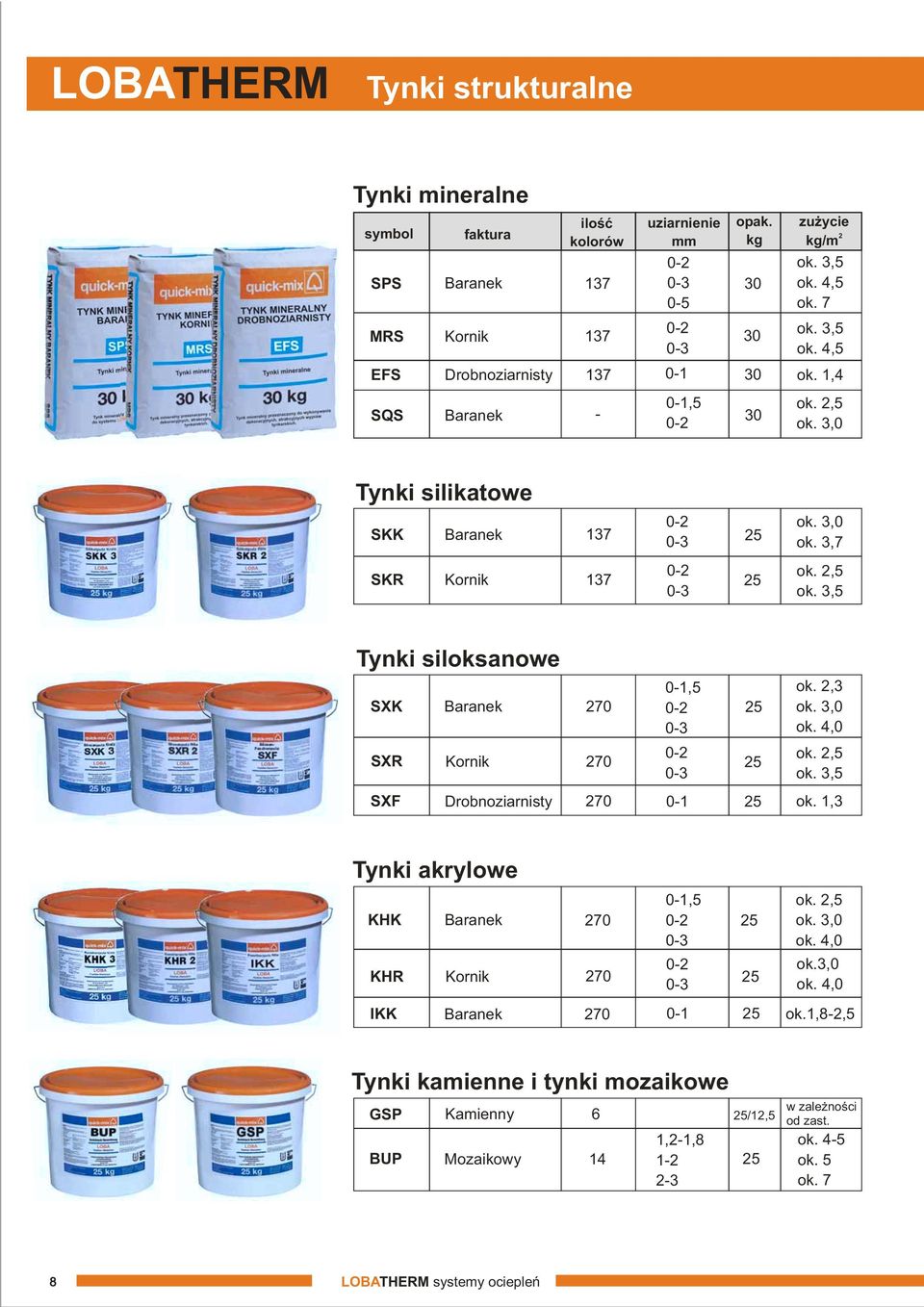

8 LOBATHERM Tynki strukturalne Tynki mineralne symbol SPS MRS EFS SQS faktura ilość kolorów Baranek 137 Kornik Drobnoziarnisty Baranek 137 uziarnienie mm opak. kg zużycie kg/m ok. 3,5 ok. 4,5 ok ok. 1,4-0-1, ok. 3,5 ok. 4,5 ok.,5 ok. 3,0 Tynki silikatowe SKK Baranek ok. 3,0 ok. 3,7 SKR Kornik ok.,5 ok. 3,5 Tynki siloksanowe SXK Baranek SXR Kornik , ok.,3 ok. 3,0 ok. 4,0 ok.,5 ok. 3,5 SXF Drobnoziarnisty ok. 1,3 Tynki akrylowe KHK KHR Baranek Kornik , ok.,5 ok. 3,0 ok. 4,0 ok.3,0 ok. 4,0 IKK Baranek ok.1,8-,5 GSP Tynki kamienne i tynki mozaikowe GSP BUP Kamienny Mozaikowy ,-1, /1,5 w zależności od zast. ok ok. 5 ok. 7 8 LOBATHERM

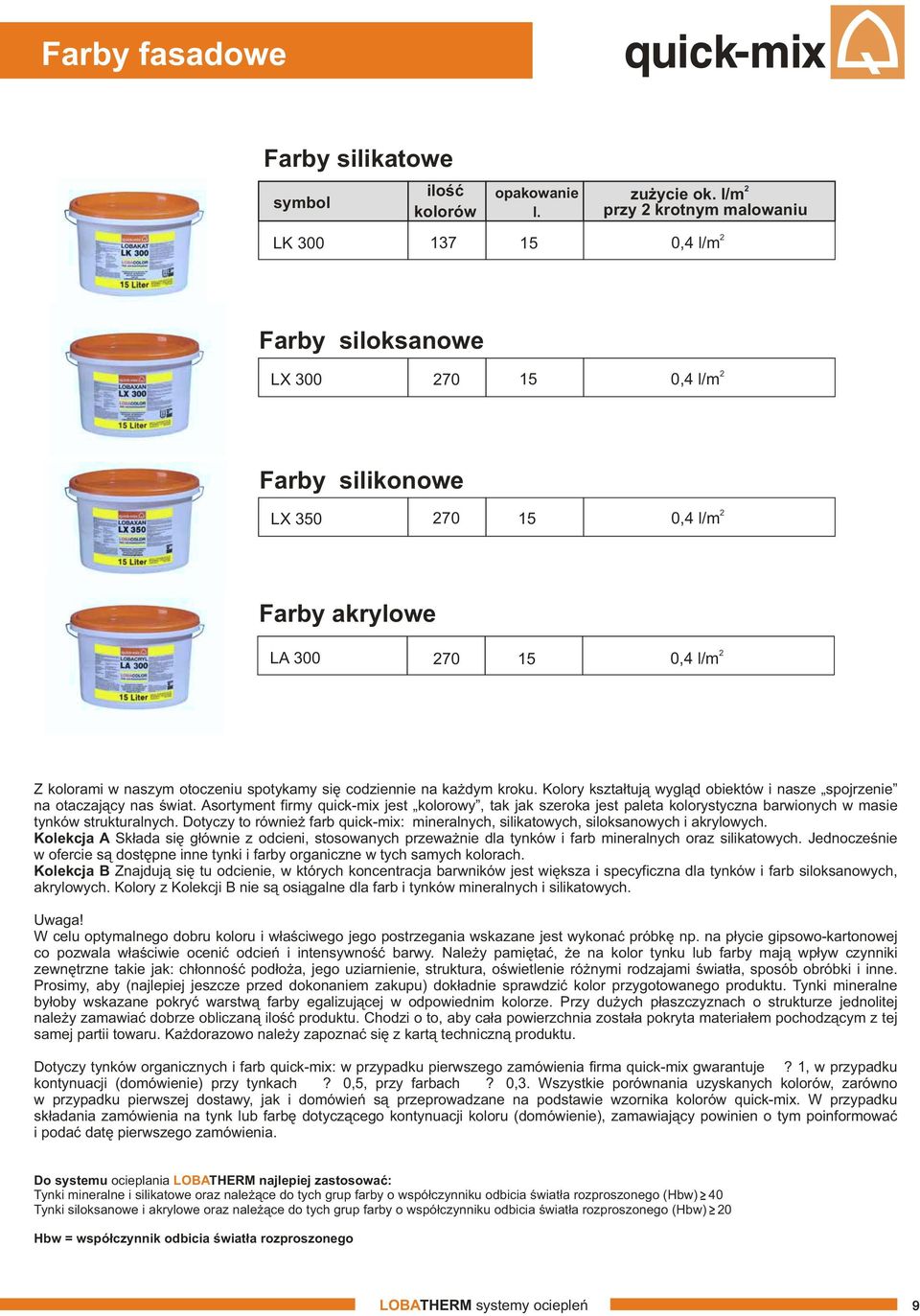

9 Farby fasadowe Farby silikatowe symbol ilość kolorów LK opakowanie l. 15 zużycie ok. l/m przy krotnym malowaniu 0,4 l/m Farby siloksanowe LX ,4 l/m Farby silikonowe LX ,4 l/m Farby akrylowe LA ,4 l/m Z kolorami w naszym otoczeniu spotykamy się codziennie na każdym kroku. Kolory kształtują wygląd obiektów i nasze spojrzenie na otaczający nas świat. Asortyment firmy quick-mix jest kolorowy, tak jak szeroka jest paleta kolorystyczna barwionych w masie tynków strukturalnych. Dotyczy to również farb quick-mix: mineralnych, silikatowych, siloksanowych i akrylowych. Kolekcja A Składa się głównie z odcieni, stosowanych przeważnie dla tynków i farb mineralnych oraz silikatowych. Jednocześnie w ofercie są dostępne inne tynki i farby organiczne w tych samych kolorach. Kolekcja B Znajdują się tu odcienie, w których koncentracja barwników jest większa i specyficzna dla tynków i farb siloksanowych, akrylowych. Kolory z Kolekcji B nie są osiągalne dla farb i tynków mineralnych i silikatowych. Uwaga! W celu optymalnego dobru koloru i właściwego jego postrzegania wskazane jest wykonać próbkę np. na płycie gipsowo-kartonowej co pozwala właściwie ocenić odcień i intensywność barwy. Należy pamiętać, że na kolor tynku lub farby mają wpływ czynniki zewnętrzne takie jak: chłonność podłoża, jego uziarnienie, struktura, oświetlenie różnymi rodzajami światła, sposób obróbki i inne. Prosimy, aby (najlepiej jeszcze przed dokonaniem zakupu) dokładnie sprawdzić kolor przygotowanego produktu. Tynki mineralne byłoby wskazane pokryć warstwą farby egalizującej w odpowiednim kolorze. Przy dużych płaszczyznach o strukturze jednolitej należy zamawiać dobrze obliczaną ilość produktu. Chodzi o to, aby cała powierzchnia została pokryta materiałem pochodzącym z tej samej partii towaru. Każdorazowo należy zapoznać się z kartą techniczną produktu. Dotyczy tynków organicznych i farb quick-mix: w przypadku pierwszego zamówienia firma quick-mix gwarantuje? 1, w przypadku kontynuacji (domówienie) przy tynkach? 0,5, przy farbach? 0,3. Wszystkie porównania uzyskanych kolorów, zarówno w przypadku pierwszej dostawy, jak i domówień są przeprowadzane na podstawie wzornika kolorów quick-mix. W przypadku składania zamówienia na tynk lub farbę dotyczącego kontynuacji koloru (domówienie), zamawiający powinien o tym poinformować i podać datę pierwszego zamówienia. Do systemu ocieplania LOBATHERM najlepiej zastosować: Tynki mineralne i silikatowe oraz należące do tych grup farby o współczynniku odbicia światła rozproszonego (Hbw) 40 Tynki siloksanowe i akrylowe oraz należące do tych grup farby o współczynniku odbicia światła rozproszonego (Hbw) 0 Hbw = współczynnik odbicia światła rozproszonego LOBATHERM 9

10 LOBATHERM zaprawy, kleje, grunty Z 10 Zaprawa klejąca do styropianu JASTRYCH CEMENTOWY ZE 04 ZAPRAWA KLEJĄCA DO STYROPIANU ZE 04 Z 10 5 kg 40 kg Cienkowarstwowa zaprawa przeznaczona do przyklejania płyt styropianowych, elementów i akcesoriów wykończeniowych ze styropianu oraz wszelkich innych elementów. Uniwersalna zaprawa klejąca, przeznaczona do przyklejania płyt styropianowych, elementów i akcesoriów wykończeniowych ze styropianu. Zalecana do systemu ociepleń quick-mix LOBATHERM S. Stosowana na zewnątrz i do wnętrz. Zużycie ok. 4 kg/m w zależności od stanu podłoża. Czas obróbki: ok. godz. AT /009 ZAPRAWA DO ZATAPIANIA SIATKI I SZPACHLOWANIA S 10 5 kg S 10 Zaprawa do zatapiania siatki i szpachlowania warstwy zbrojonej na styropianie Zaprawa przeznaczona do zatapiana siatki z tworzywa sztucznego i szpachlowania warstwy zbrojonej w systemach ociepleń na styropianie. Zalecane do systemu ociepleń quick-mix LOBATHERM S. Kolor szary. Zużycie ok. 1,4 kg/m przy warstwie 1 mm. AT /009 Cienkowarstwowa zaprawa przeznaczona do przyklejania płyt styropianowych, elementów i akcesoriów wykończeniowych ze styropianu oraz wszelkich innych elementów. ZAPRAWA DO ZATAPIANIA SIATKI I SZPACHLOWANIA SKS 5 kg Zaprawa do zatapiania siatki z tworzywa sztucznego i przyklejania wełny mineralnej. Zawiera preparat gruntujący - nie wymaga użycia gruntu przed nałożeniem tynku cienkowarstwowego. SKS Zaprawa do klejenia oraz szpachlowania wełny i styropianu Uniwersalna zaprawa klejowo-szpachlowa, wzmocniona włóknem - do przyklejania płyt z wełny mineralnej i styropianu, oraz zatapiania siatki z tworzywa sztucznego i szpachlowania warstwy zbrojonej w systemach ociepleń. Nie wymaga użycia gruntu przed nałożeniem tynków strukturalnych quick-mix. Zalecana do systemów ociepleń quick-mix LOBATHERM S, W, G, G BS. Nadaje się do nanoszenia maszynowego. Kolor biały i szary. Zużycie ok. 1,4 kg/m przy warstwie 1 mm. Uziarnienie: 0-1, mm Czas obróbki: ok. 1- godz. AT /009 - LOBATHERM S AT /009 - LOBATHERM W AT /008 - LOBATHERM G AT /009 - LOBATHERM G BS ZAPRAWA KLEJĄCA DO SYSTEMU RKS RKS Zaprawa klejąca do systemu Zaprawa do przyklejania płyt izolacyjnych z wełny i styropianu oraz do przyklejania płytek klinkierowych, ceramicznych, gresu w systemie ociepleń quick-mix Lobatherm P. Nadaje się do nanoszenia maszynowego. Grubość warstwy przy przyklejaniu płytki fasadowej co najmniej 3 mm. Zużycie: klejenie płytek ok. 1,3 kg/m przy warstwie 1mm. Uziarnienie: 0-1 mm Czas obróbki: do ok. 1 godz. 5 kg Zaprawa do klejenia płyt izolacyjnych i płytek klinkierowychw systemie ociepleń ZAPRAWA DO ZATAPIANIA SIATKI W SYSTEMIE RAS 5 kg RAS Zaprawa do zatapiania siatki w systemie quick-mix Zaprawa do zatapiania siatki z tworzywa sztucznego na wełnie i styropianie w systemie ociepleń quick-mix. Kolor szary. Nadaje się do nanoszenia maszynowego. Wymagana grubość warstwy: 7-10 mm. Zużycie: ok. 1,5 kg/m przy warstwie 1 mm. Uziarnienie: 0-1 mm Czas obróbki: do ok. 1 godz. Zaprawa do zatapiania siatki z tworzywa sztucznego w systemie ociepleń 10 LOBATHERM

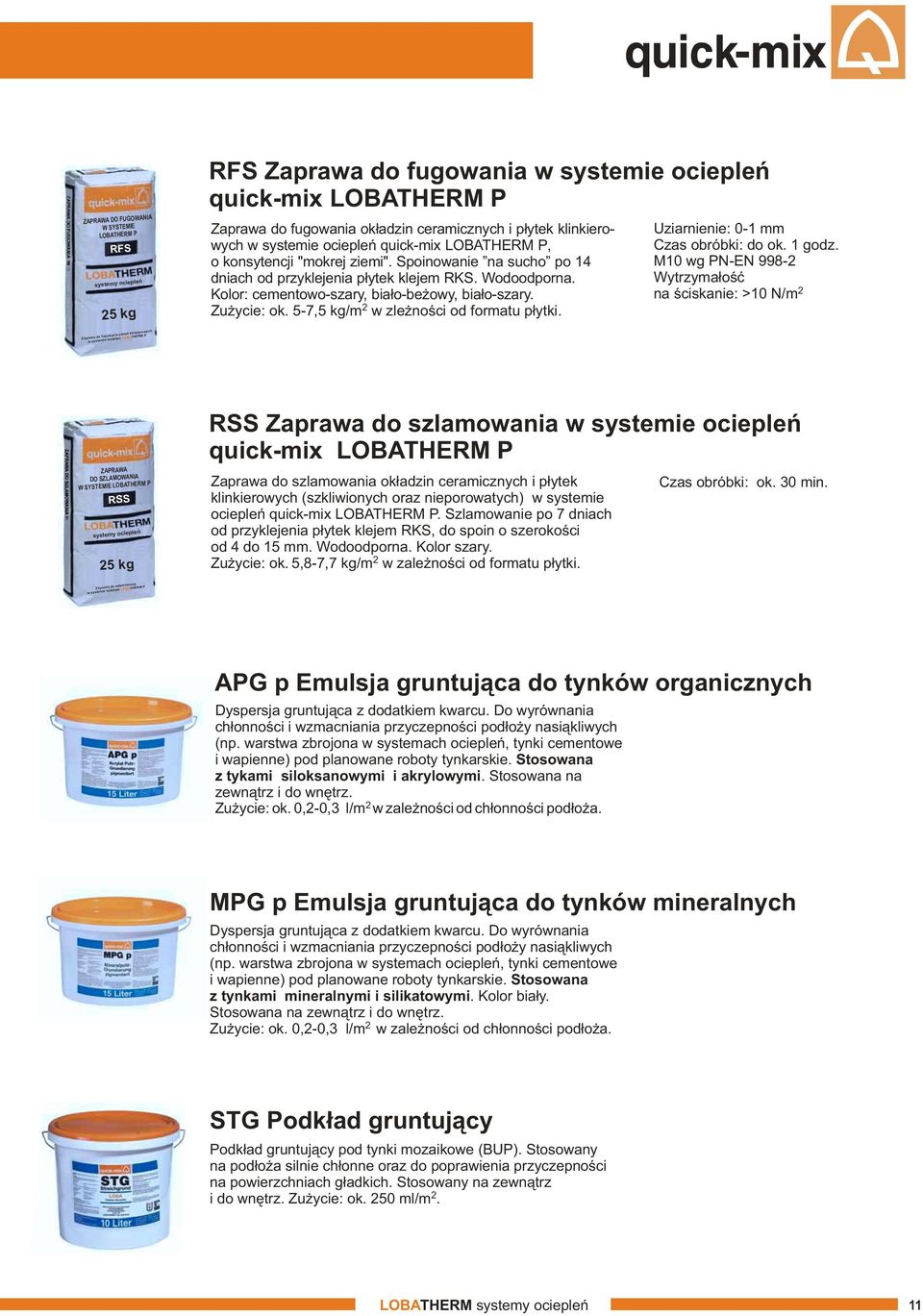

11 ZAPRAWA DO FUGOWANIA W SYSTEMIE RFS 5 kg RFS Zaprawa do fugowania w systemie ociepleń quick-mix Zaprawa do fugowania okładzin ceramicznych i płytek klinkierowych w systemie ociepleń quick-mix, o konsytencji "mokrej ziemi". Spoinowanie na sucho po 14 dniach od przyklejenia płytek klejem RKS. Wodoodporna. Kolor: cementowo-szary, biało-beżowy, biało-szary. Zużycie: ok. 5-7,5 kg/m w zleżności od formatu płytki. Uziarnienie: 0-1 mm Czas obróbki: do ok. 1 godz. M10 wg PN-EN 998- Wytrzymałość na ściskanie: >10 N/m Zaprawa do fugowania płytek klinkierowych w systemie ociepleń ZAPRAWA DO SZLAMOWANIA W SYSTEMIE RSS 5 kg RSS Zaprawa do szlamowania w systemie ociepleń quick-mix Zaprawa do szlamowania okładzin ceramicznych i płytek klinkierowych (szkliwionych oraz nieporowatych) w systemie ociepleń quick-mix. Szlamowanie po 7 dniach od przyklejenia płytek klejem RKS, do spoin o szerokości od 4 do 15 mm. Wodoodporna. Kolor szary. Zużycie: ok. 5,8-7,7 kg/m w zależności od formatu płytki. Czas obróbki: ok. 30 min. Zaprawa do szlamowania w systemie ociepleń APG p Emulsja gruntująca do tynków organicznych Dyspersja gruntująca z dodatkiem kwarcu. Do wyrównania chłonności i wzmacniania przyczepności podłoży nasiąkliwych (np. warstwa zbrojona w systemach ociepleń, tynki cementowe i wapienne) pod planowane roboty tynkarskie. Stosowana z tykami siloksanowymi i akrylowymi. Stosowana na zewnątrz i do wnętrz. Zużycie: ok. 0,-0,3 l/m w zależności od chłonności podłoża. MPG p Emulsja gruntująca do tynków mineralnych Dyspersja gruntująca z dodatkiem kwarcu. Do wyrównania chłonności i wzmacniania przyczepności podłoży nasiąkliwych (np. warstwa zbrojona w systemach ociepleń, tynki cementowe i wapienne) pod planowane roboty tynkarskie. Stosowana z tynkami mineralnymi i silikatowymi. Kolor biały. Stosowana na zewnątrz i do wnętrz. Zużycie: ok. 0,-0,3 l/m w zależności od chłonności podłoża. STG Podkład gruntujący Podkład gruntujący pod tynki mozaikowe (BUP). Stosowany na podłoża silnie chłonne oraz do poprawienia przyczepności na powierzchniach gładkich. Stosowany na zewnątrz i do wnętrz. Zużycie: ok. 50 ml/m. LOBATHERM 11

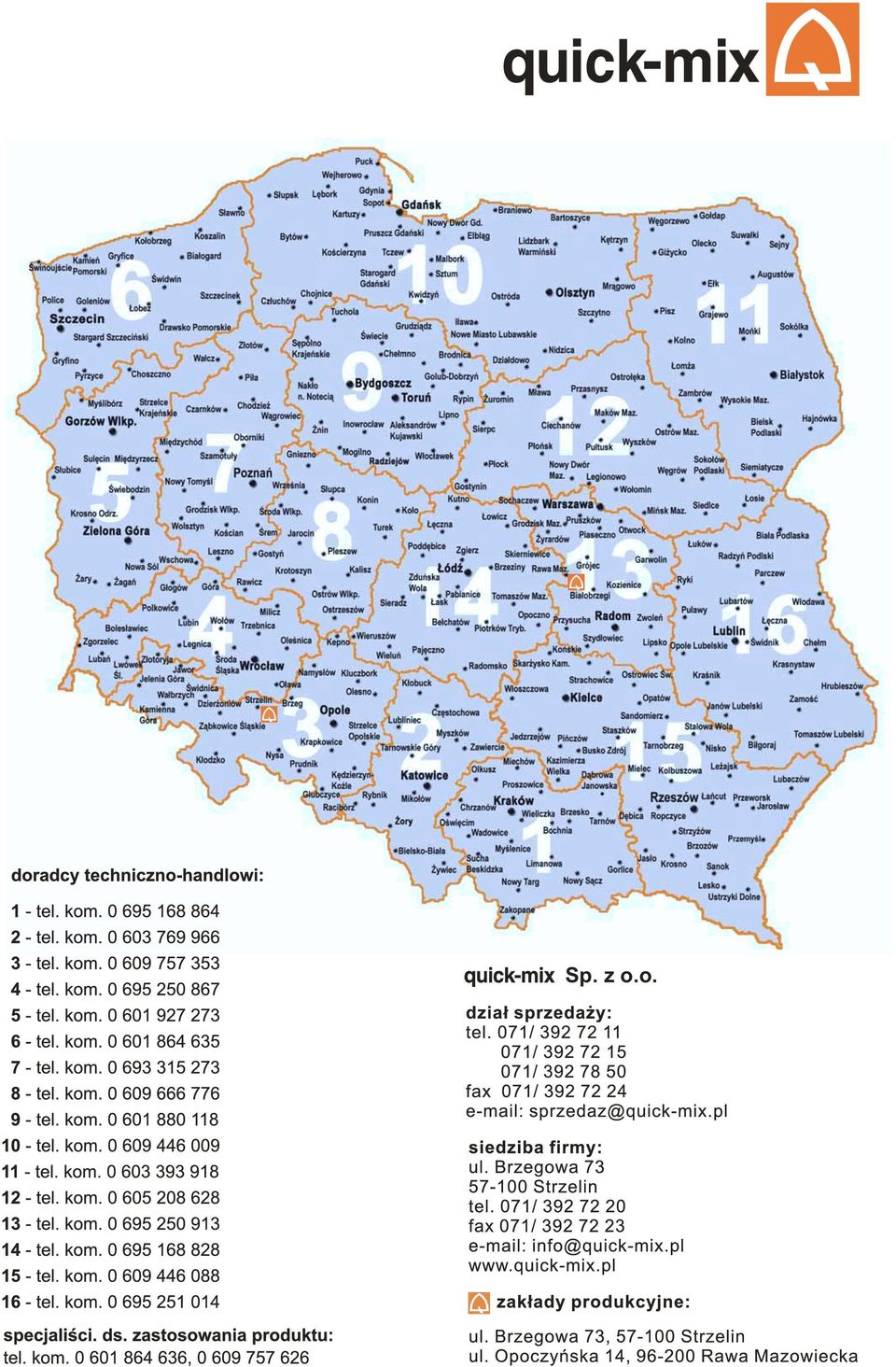

12 Sp. z o.o.
