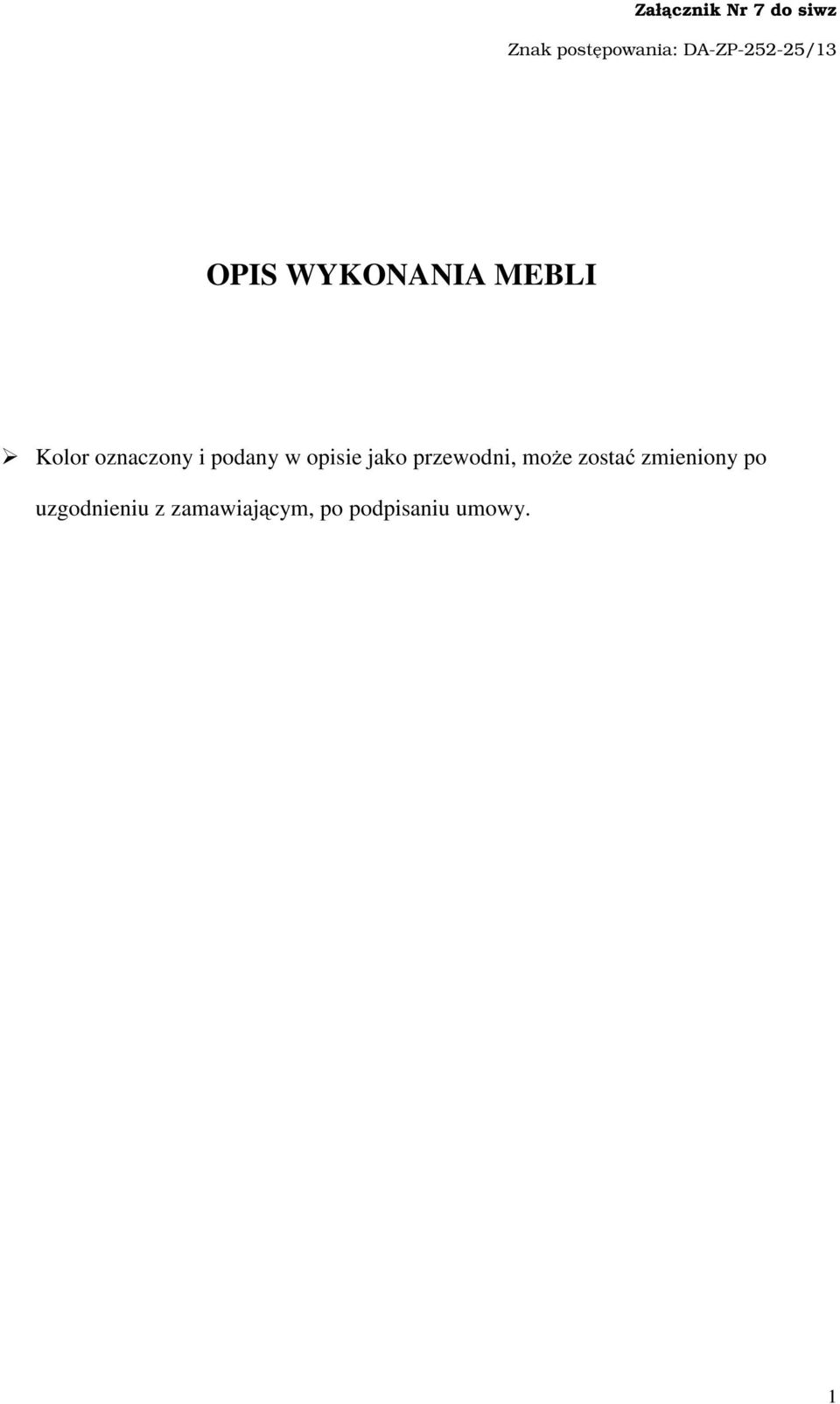

1 Załącznik Nr 7 do siwz Znak postępowania: DA-ZP /13 OPIS WYKONANIA MEBLI Kolor oznaczony i podany w opisie jako przewodni, może zostać zmieniony po uzgodnieniu z zamawiającym, po podpisaniu umowy. 1

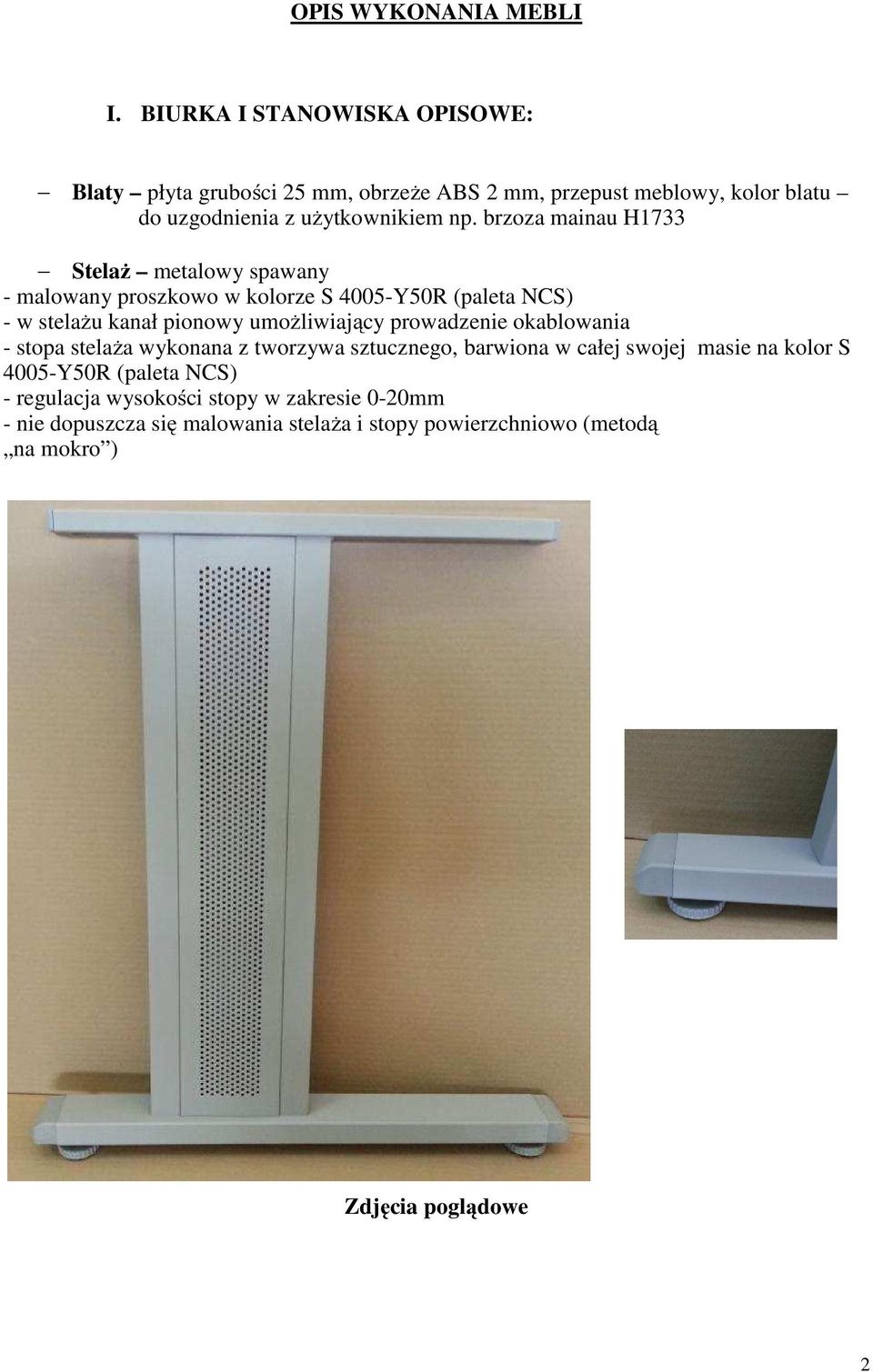

2 OPIS WYKONANIA MEBLI I. BIURKA I STANOWISKA OPISOWE: Blaty płyta grubości 25 mm, obrzeże ABS 2 mm, przepust meblowy, kolor blatu do uzgodnienia z użytkownikiem np. brzoza mainau H1733 Stelaż metalowy spawany - malowany proszkowo w kolorze S 4005-Y50R (paleta NCS) - w stelażu kanał pionowy umożliwiający prowadzenie okablowania - stopa stelaża wykonana z tworzywa sztucznego, barwiona w całej swojej masie na kolor S 4005-Y50R (paleta NCS) - regulacja wysokości stopy w zakresie 0-20mm - nie dopuszcza się malowania stelaża i stopy powierzchniowo (metodą na mokro ) Zdjęcia poglądowe 2

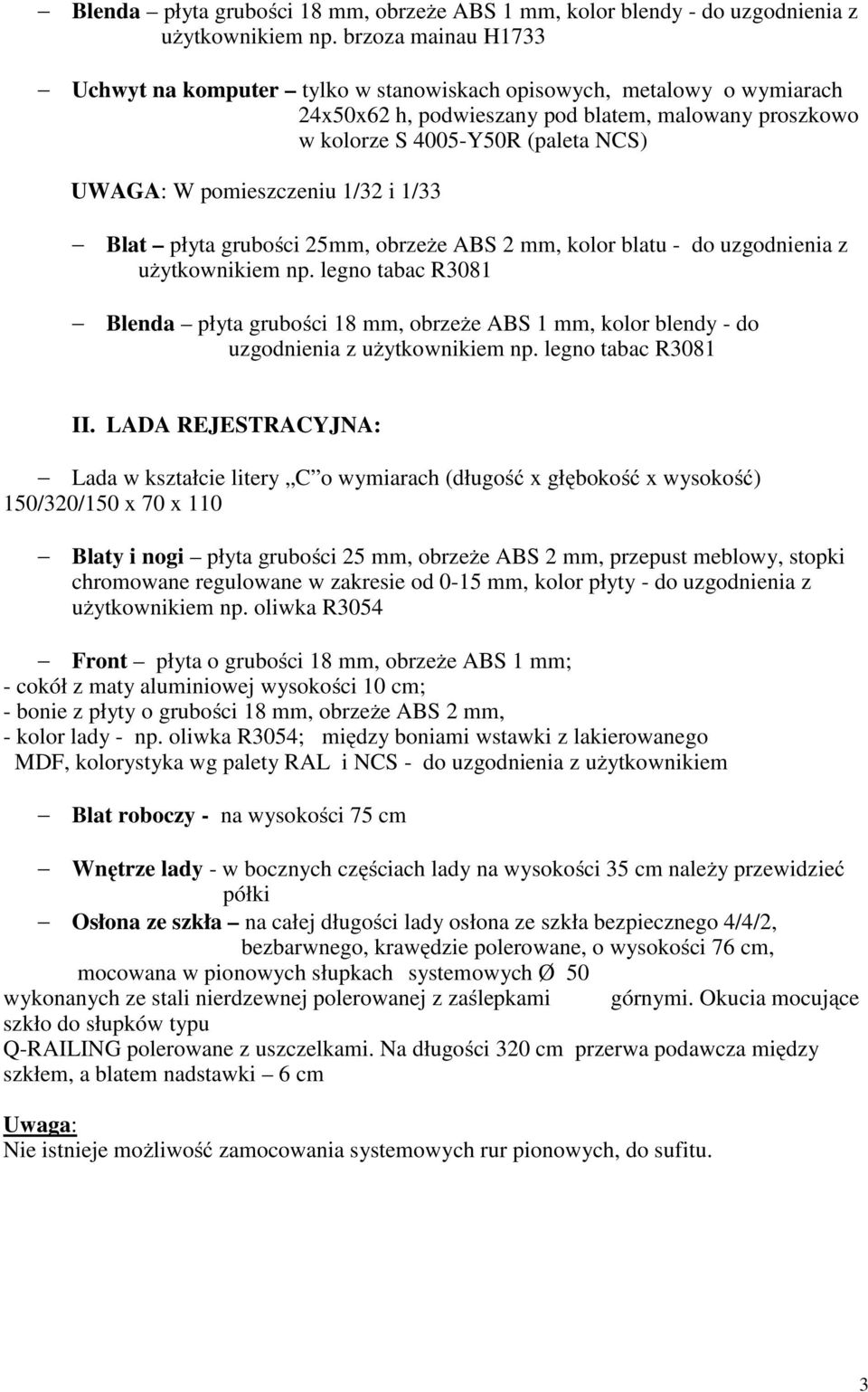

3 Blenda płyta grubości 18 mm, obrzeże ABS 1 mm, kolor blendy - do uzgodnienia z użytkownikiem np. brzoza mainau H1733 Uchwyt na komputer tylko w stanowiskach opisowych, metalowy o wymiarach 24x50x62 h, podwieszany pod blatem, malowany proszkowo w kolorze S 4005-Y50R (paleta NCS) UWAGA: W pomieszczeniu 1/32 i 1/33 Blat płyta grubości 25mm, obrzeże ABS 2 mm, kolor blatu - do uzgodnienia z Blenda płyta grubości 18 mm, obrzeże ABS 1 mm, kolor blendy - do uzgodnienia z II. LADA REJESTRACYJNA: Lada w kształcie litery C o wymiarach (długość x głębokość x wysokość) 150/320/150 x 70 x 110 Blaty i nogi płyta grubości 25 mm, obrzeże ABS 2 mm, przepust meblowy, stopki chromowane regulowane w zakresie od 0-15 mm, kolor płyty - do uzgodnienia z użytkownikiem np. oliwka R3054 Front płyta o grubości 18 mm, obrzeże ABS 1 mm; - cokół z maty aluminiowej wysokości 10 cm; - bonie z płyty o grubości 18 mm, obrzeże ABS 2 mm, - kolor lady - np. oliwka R3054; między boniami wstawki z lakierowanego MDF, kolorystyka wg palety RAL i NCS - do uzgodnienia z użytkownikiem Blat roboczy - na wysokości 75 cm Wnętrze lady - w bocznych częściach lady na wysokości 35 cm należy przewidzieć półki Osłona ze szkła na całej długości lady osłona ze szkła bezpiecznego 4/4/2, bezbarwnego, krawędzie polerowane, o wysokości 76 cm, mocowana w pionowych słupkach systemowych Ø 50 wykonanych ze stali nierdzewnej polerowanej z zaślepkami górnymi. Okucia mocujące szkło do słupków typu Q-RAILING polerowane z uszczelkami. Na długości 320 cm przerwa podawcza między szkłem, a blatem nadstawki 6 cm Uwaga: Nie istnieje możliwość zamocowania systemowych rur pionowych, do sufitu. 3

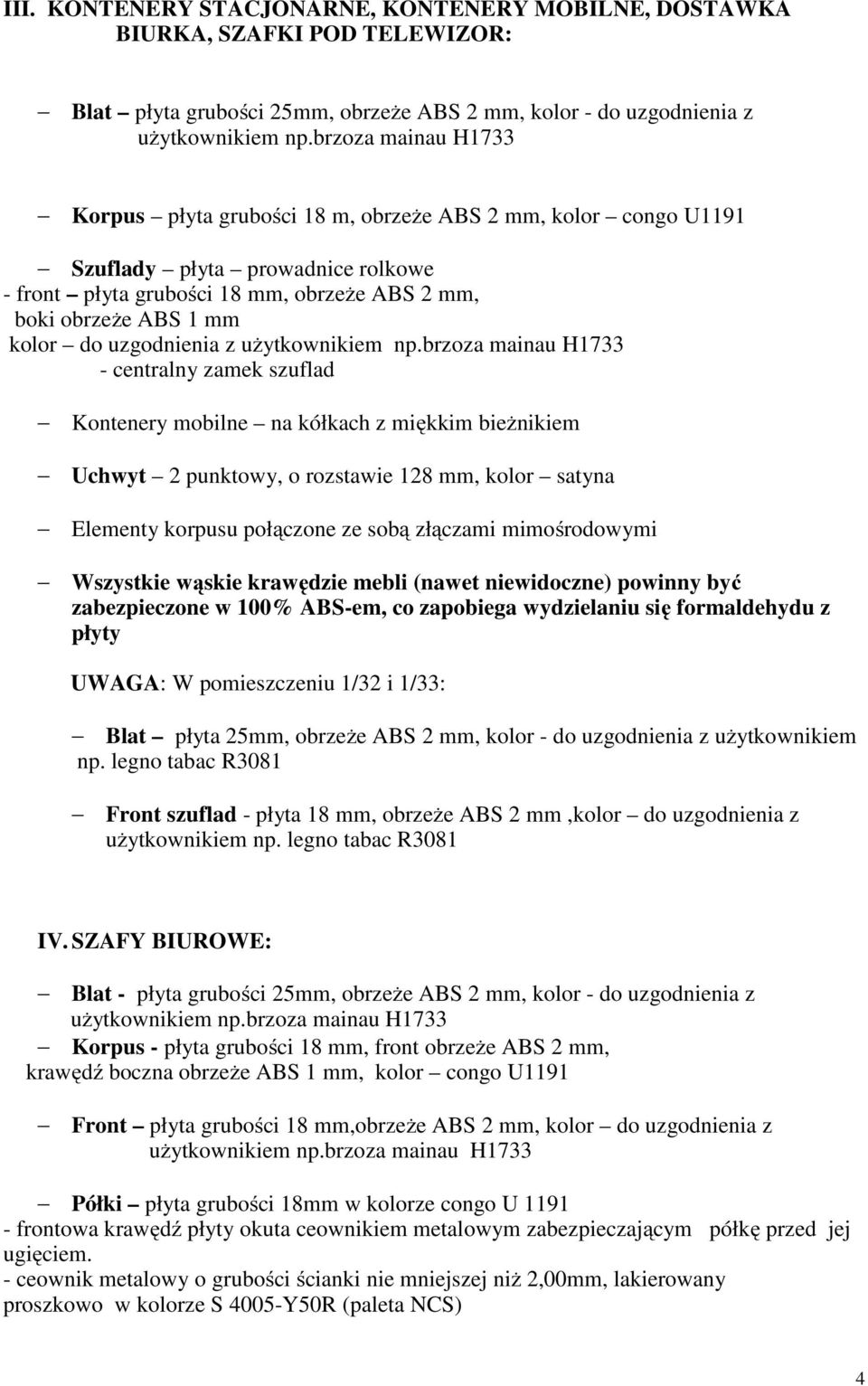

4 III. KONTENERY STACJONARNE, KONTENERY MOBILNE, DOSTAWKA BIURKA, SZAFKI POD TELEWIZOR: Blat płyta grubości 25mm, obrzeże ABS 2 mm, kolor - do uzgodnienia z użytkownikiem np.brzoza mainau H1733 Korpus płyta grubości 18 m, obrzeże ABS 2 mm, kolor congo U1191 Szuflady płyta prowadnice rolkowe - front płyta grubości 18 mm, obrzeże ABS 2 mm, boki obrzeże ABS 1 mm kolor do uzgodnienia z użytkownikiem np.brzoza mainau H centralny zamek szuflad Kontenery mobilne na kółkach z miękkim bieżnikiem Uchwyt 2 punktowy, o rozstawie 128 mm, kolor satyna Elementy korpusu połączone ze sobą złączami mimośrodowymi Wszystkie wąskie krawędzie mebli (nawet niewidoczne) powinny być zabezpieczone w 100% ABS-em, co zapobiega wydzielaniu się formaldehydu z płyty UWAGA: W pomieszczeniu 1/32 i 1/33: Blat płyta 25mm, obrzeże ABS 2 mm, kolor - do uzgodnienia z użytkownikiem np. legno tabac R3081 Front szuflad - płyta 18 mm, obrzeże ABS 2 mm,kolor do uzgodnienia z IV. SZAFY BIUROWE: Blat - płyta grubości 25mm, obrzeże ABS 2 mm, kolor - do uzgodnienia z użytkownikiem np.brzoza mainau H1733 Korpus - płyta grubości 18 mm, front obrzeże ABS 2 mm, krawędź boczna obrzeże ABS 1 mm, kolor congo U1191 Front płyta grubości 18 mm,obrzeże ABS 2 mm, kolor do uzgodnienia z użytkownikiem np.brzoza mainau H1733 Półki płyta grubości 18mm w kolorze congo U frontowa krawędź płyty okuta ceownikiem metalowym zabezpieczającym półkę przed jej ugięciem. - ceownik metalowy o grubości ścianki nie mniejszej niż 2,00mm, lakierowany proszkowo w kolorze S 4005-Y50R (paleta NCS) 4

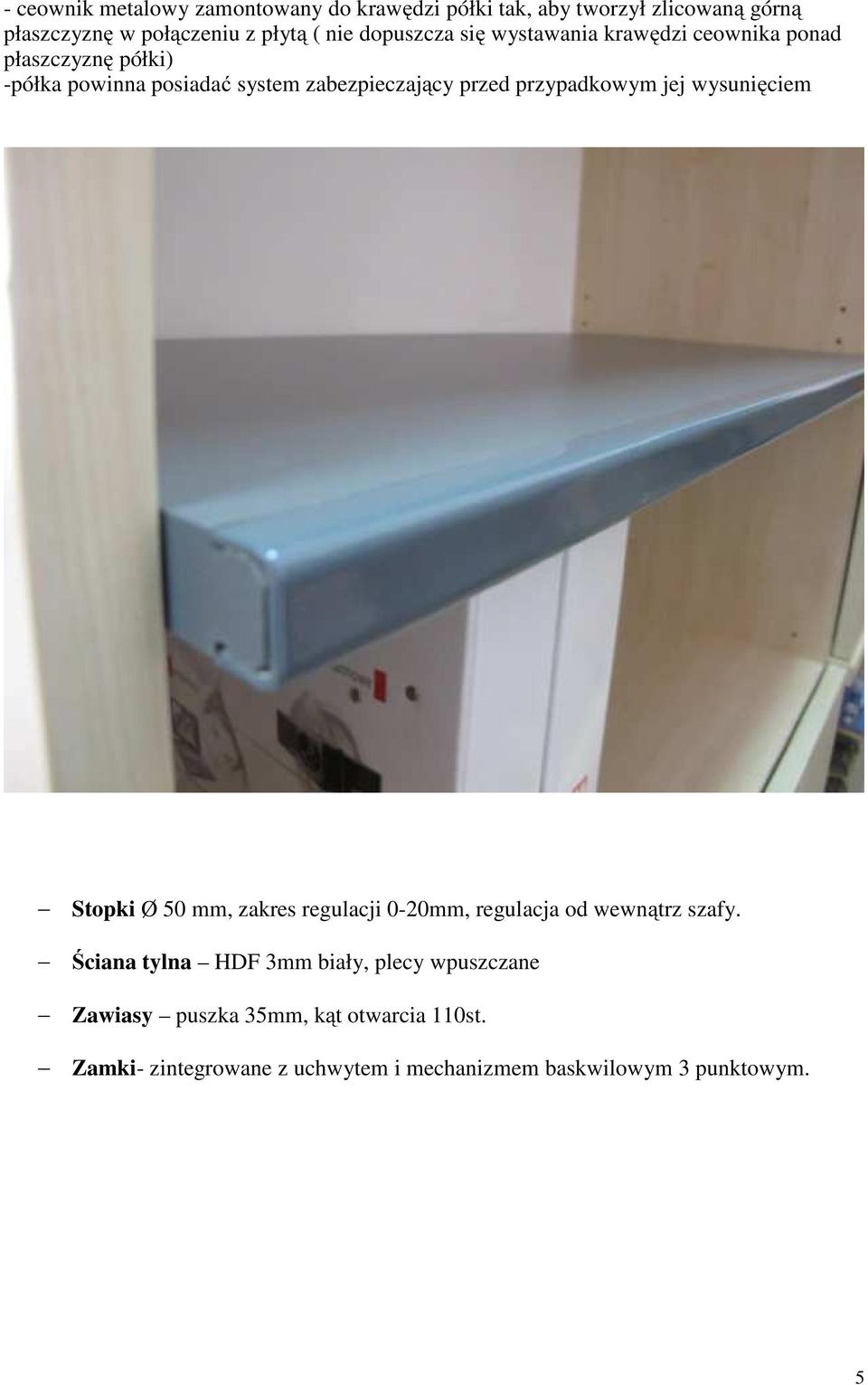

5 - ceownik metalowy zamontowany do krawędzi półki tak, aby tworzył zlicowaną górną płaszczyznę w połączeniu z płytą ( nie dopuszcza się wystawania krawędzi ceownika ponad płaszczyznę półki) -półka powinna posiadać system zabezpieczający przed przypadkowym jej wysunięciem Stopki Ø 50 mm, zakres regulacji 0-20mm, regulacja od wewnątrz szafy. Ściana tylna HDF 3mm biały, plecy wpuszczane Zawiasy puszka 35mm, kąt otwarcia 110st. Zamki- zintegrowane z uchwytem i mechanizmem baskwilowym 3 punktowym. 5

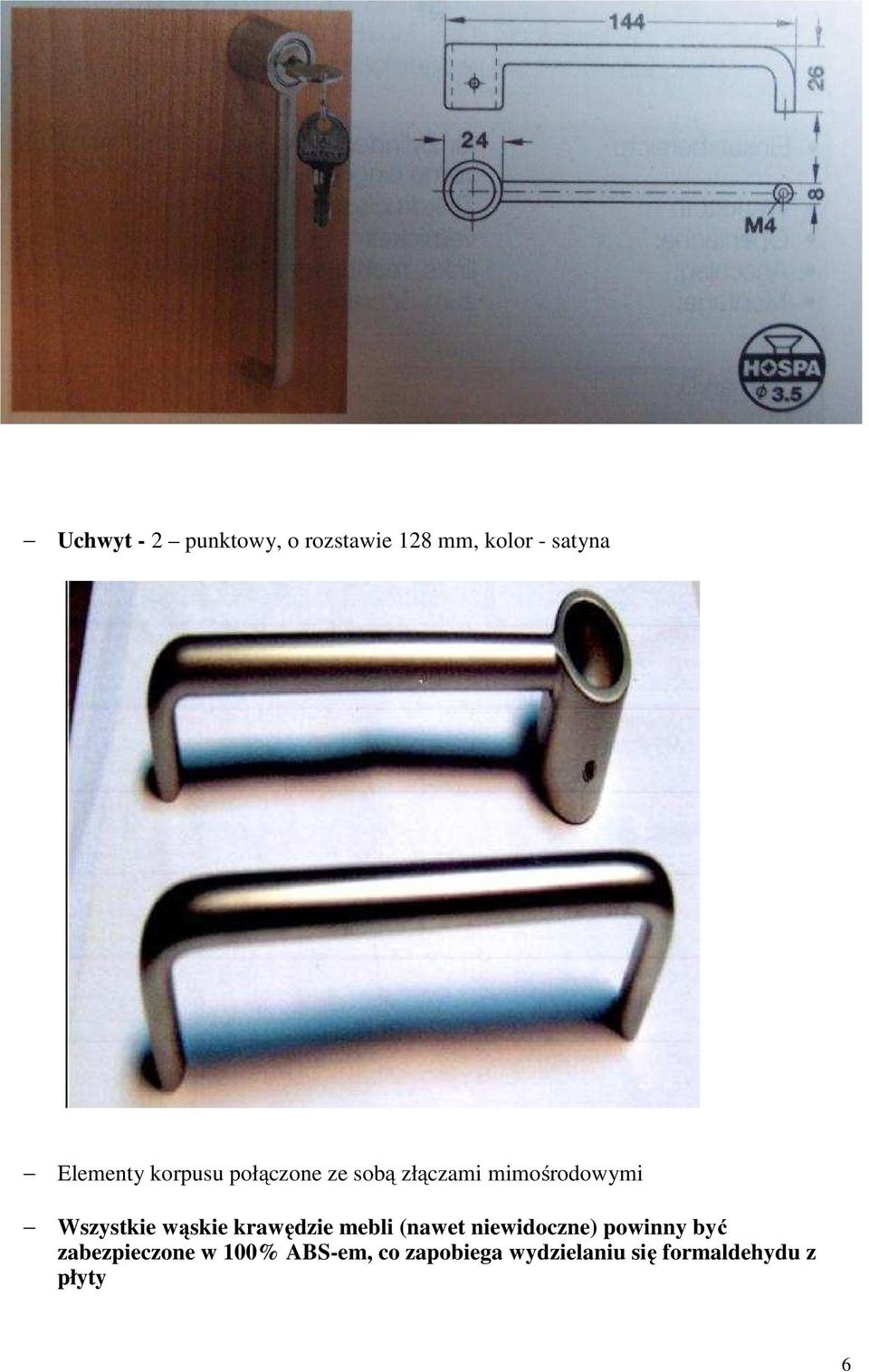

6 Uchwyt - 2 punktowy, o rozstawie 128 mm, kolor - satyna Elementy korpusu połączone ze sobą złączami mimośrodowymi Wszystkie wąskie krawędzie mebli (nawet niewidoczne) powinny być zabezpieczone w 100% ABS-em, co zapobiega wydzielaniu się formaldehydu z płyty 6

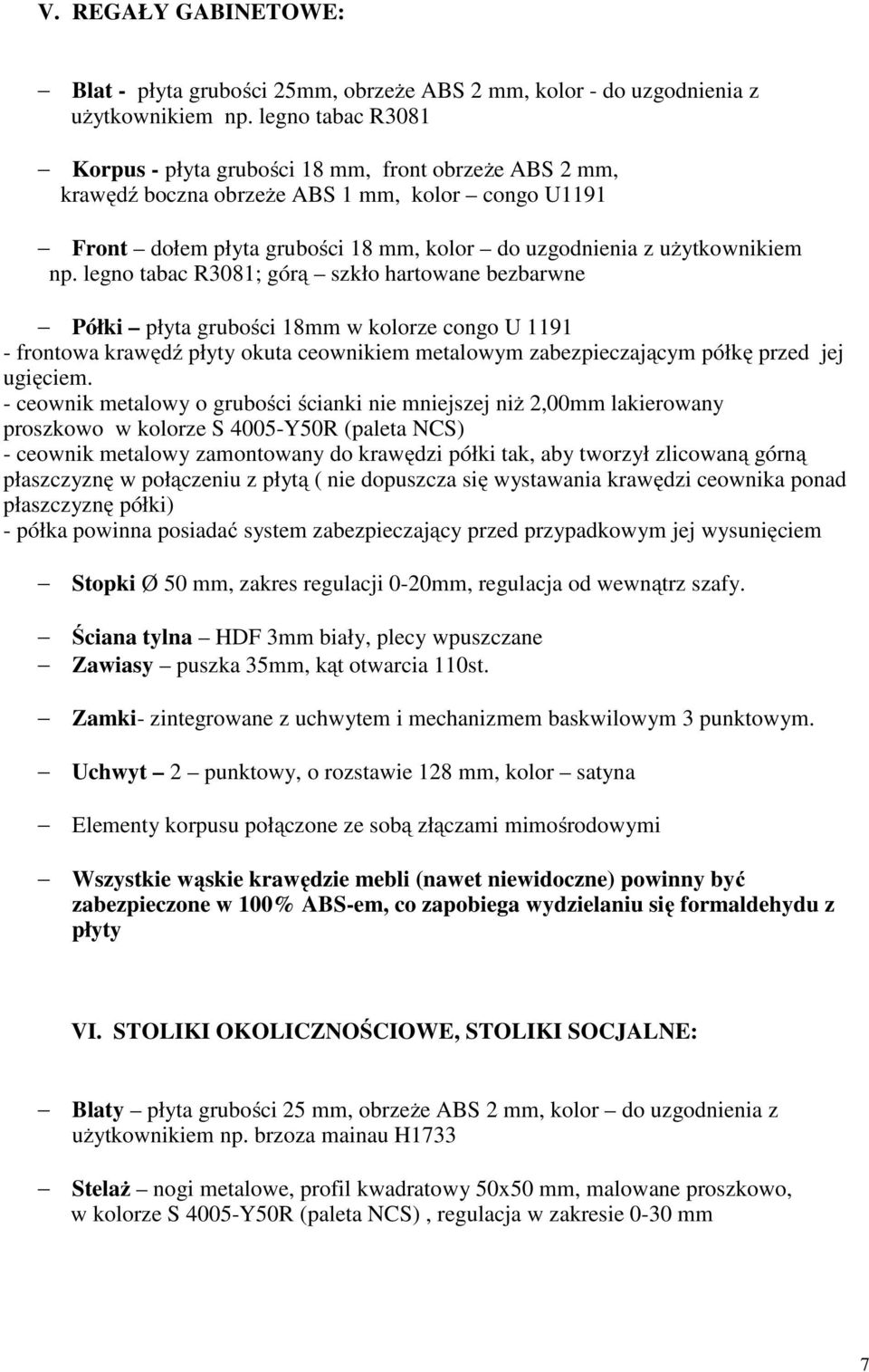

7 V. REGAŁY GABINETOWE: Blat - płyta grubości 25mm, obrzeże ABS 2 mm, kolor - do uzgodnienia z Korpus - płyta grubości 18 mm, front obrzeże ABS 2 mm, krawędź boczna obrzeże ABS 1 mm, kolor congo U1191 Front dołem płyta grubości 18 mm, kolor do uzgodnienia z użytkownikiem np. legno tabac R3081; górą szkło hartowane bezbarwne Półki płyta grubości 18mm w kolorze congo U frontowa krawędź płyty okuta ceownikiem metalowym zabezpieczającym półkę przed jej ugięciem. - ceownik metalowy o grubości ścianki nie mniejszej niż 2,00mm lakierowany proszkowo w kolorze S 4005-Y50R (paleta NCS) - ceownik metalowy zamontowany do krawędzi półki tak, aby tworzył zlicowaną górną płaszczyznę w połączeniu z płytą ( nie dopuszcza się wystawania krawędzi ceownika ponad płaszczyznę półki) - półka powinna posiadać system zabezpieczający przed przypadkowym jej wysunięciem Stopki Ø 50 mm, zakres regulacji 0-20mm, regulacja od wewnątrz szafy. Ściana tylna HDF 3mm biały, plecy wpuszczane Zawiasy puszka 35mm, kąt otwarcia 110st. Zamki- zintegrowane z uchwytem i mechanizmem baskwilowym 3 punktowym. Uchwyt 2 punktowy, o rozstawie 128 mm, kolor satyna Elementy korpusu połączone ze sobą złączami mimośrodowymi Wszystkie wąskie krawędzie mebli (nawet niewidoczne) powinny być zabezpieczone w 100% ABS-em, co zapobiega wydzielaniu się formaldehydu z płyty VI. STOLIKI OKOLICZNOŚCIOWE, STOLIKI SOCJALNE: Blaty płyta grubości 25 mm, obrzeże ABS 2 mm, kolor do uzgodnienia z użytkownikiem np. brzoza mainau H1733 Stelaż nogi metalowe, profil kwadratowy 50x50 mm, malowane proszkowo, w kolorze S 4005-Y50R (paleta NCS), regulacja w zakresie 0-30 mm 7

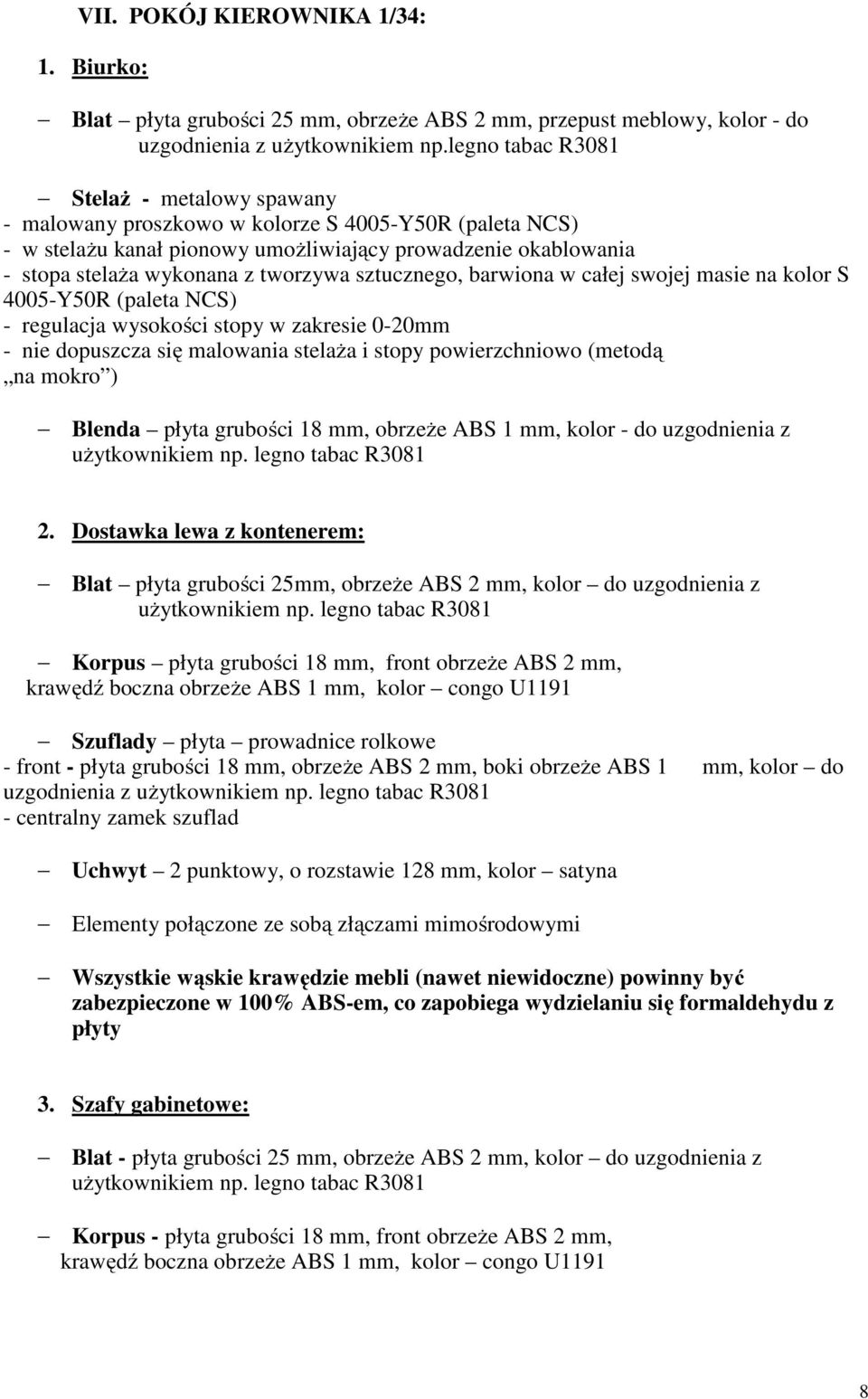

8 VII. POKÓJ KIEROWNIKA 1/34: 1. Biurko: Blat płyta grubości 25 mm, obrzeże ABS 2 mm, przepust meblowy, kolor - do uzgodnienia z użytkownikiem np.legno tabac R3081 Stelaż - metalowy spawany - malowany proszkowo w kolorze S 4005-Y50R (paleta NCS) - w stelażu kanał pionowy umożliwiający prowadzenie okablowania - stopa stelaża wykonana z tworzywa sztucznego, barwiona w całej swojej masie na kolor S 4005-Y50R (paleta NCS) - regulacja wysokości stopy w zakresie 0-20mm - nie dopuszcza się malowania stelaża i stopy powierzchniowo (metodą na mokro ) Blenda płyta grubości 18 mm, obrzeże ABS 1 mm, kolor - do uzgodnienia z 2. Dostawka lewa z kontenerem: Blat płyta grubości 25mm, obrzeże ABS 2 mm, kolor do uzgodnienia z Korpus płyta grubości 18 mm, front obrzeże ABS 2 mm, krawędź boczna obrzeże ABS 1 mm, kolor congo U1191 Szuflady płyta prowadnice rolkowe - front - płyta grubości 18 mm, obrzeże ABS 2 mm, boki obrzeże ABS 1 mm, kolor do uzgodnienia z - centralny zamek szuflad Uchwyt 2 punktowy, o rozstawie 128 mm, kolor satyna Elementy połączone ze sobą złączami mimośrodowymi Wszystkie wąskie krawędzie mebli (nawet niewidoczne) powinny być zabezpieczone w 100% ABS-em, co zapobiega wydzielaniu się formaldehydu z płyty 3. Szafy gabinetowe: Blat - płyta grubości 25 mm, obrzeże ABS 2 mm, kolor do uzgodnienia z Korpus - płyta grubości 18 mm, front obrzeże ABS 2 mm, krawędź boczna obrzeże ABS 1 mm, kolor congo U1191 8

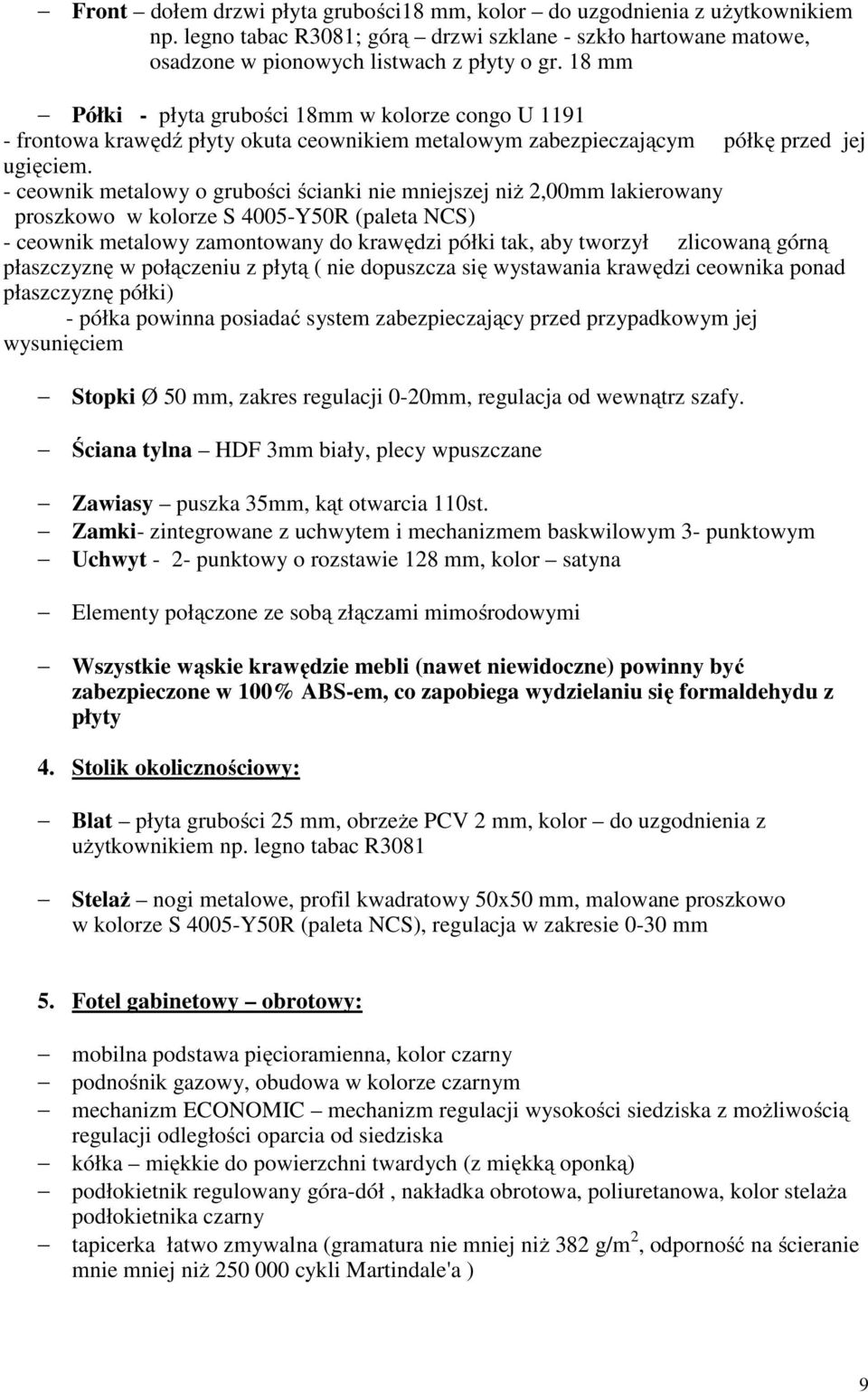

9 Front dołem drzwi płyta grubości18 mm, kolor do uzgodnienia z użytkownikiem np. legno tabac R3081; górą drzwi szklane - szkło hartowane matowe, osadzone w pionowych listwach z płyty o gr. 18 mm Półki - płyta grubości 18mm w kolorze congo U frontowa krawędź płyty okuta ceownikiem metalowym zabezpieczającym półkę przed jej ugięciem. - ceownik metalowy o grubości ścianki nie mniejszej niż 2,00mm lakierowany proszkowo w kolorze S 4005-Y50R (paleta NCS) - ceownik metalowy zamontowany do krawędzi półki tak, aby tworzył zlicowaną górną płaszczyznę w połączeniu z płytą ( nie dopuszcza się wystawania krawędzi ceownika ponad płaszczyznę półki) - półka powinna posiadać system zabezpieczający przed przypadkowym jej wysunięciem Stopki Ø 50 mm, zakres regulacji 0-20mm, regulacja od wewnątrz szafy. Ściana tylna HDF 3mm biały, plecy wpuszczane Zawiasy puszka 35mm, kąt otwarcia 110st. Zamki- zintegrowane z uchwytem i mechanizmem baskwilowym 3- punktowym Uchwyt - 2- punktowy o rozstawie 128 mm, kolor satyna Elementy połączone ze sobą złączami mimośrodowymi Wszystkie wąskie krawędzie mebli (nawet niewidoczne) powinny być zabezpieczone w 100% ABS-em, co zapobiega wydzielaniu się formaldehydu z płyty 4. Stolik okolicznościowy: Blat płyta grubości 25 mm, obrzeże PCV 2 mm, kolor do uzgodnienia z Stelaż nogi metalowe, profil kwadratowy 50x50 mm, malowane proszkowo w kolorze S 4005-Y50R (paleta NCS), regulacja w zakresie 0-30 mm 5. Fotel gabinetowy obrotowy: mobilna podstawa pięcioramienna, kolor czarny podnośnik gazowy, obudowa w kolorze czarnym mechanizm ECONOMIC mechanizm regulacji wysokości siedziska z możliwością regulacji odległości oparcia od siedziska kółka miękkie do powierzchni twardych (z miękką oponką) podłokietnik regulowany góra-dół, nakładka obrotowa, poliuretanowa, kolor stelaża podłokietnika czarny tapicerka łatwo zmywalna (gramatura nie mniej niż 382 g/m 2, odporność na ścieranie mnie mniej niż cykli Martindale'a ) 9

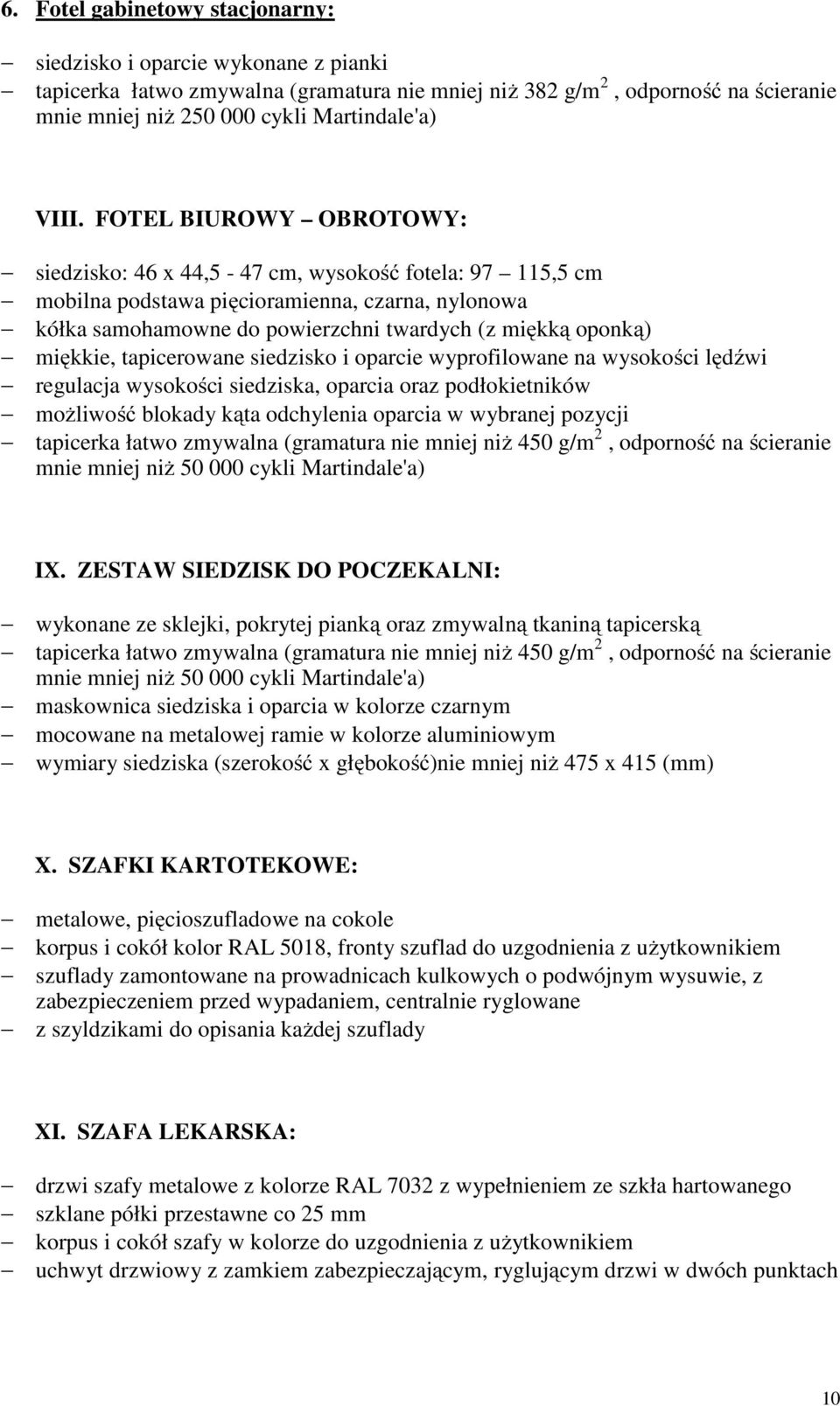

10 6. Fotel gabinetowy stacjonarny: siedzisko i oparcie wykonane z pianki tapicerka łatwo zmywalna (gramatura nie mniej niż 382 g/m 2, odporność na ścieranie mnie mniej niż cykli Martindale'a) VIII. FOTEL BIUROWY OBROTOWY: siedzisko: 46 x 44,5-47 cm, wysokość fotela: ,5 cm mobilna podstawa pięcioramienna, czarna, nylonowa kółka samohamowne do powierzchni twardych (z miękką oponką) miękkie, tapicerowane siedzisko i oparcie wyprofilowane na wysokości lędźwi regulacja wysokości siedziska, oparcia oraz podłokietników możliwość blokady kąta odchylenia oparcia w wybranej pozycji tapicerka łatwo zmywalna (gramatura nie mniej niż 450 g/m 2, odporność na ścieranie mnie mniej niż cykli Martindale'a) IX. ZESTAW SIEDZISK DO POCZEKALNI: wykonane ze sklejki, pokrytej pianką oraz zmywalną tkaniną tapicerską tapicerka łatwo zmywalna (gramatura nie mniej niż 450 g/m 2, odporność na ścieranie mnie mniej niż cykli Martindale'a) maskownica siedziska i oparcia w kolorze czarnym mocowane na metalowej ramie w kolorze aluminiowym wymiary siedziska (szerokość x głębokość)nie mniej niż 475 x 415 (mm) X. SZAFKI KARTOTEKOWE: metalowe, pięcioszufladowe na cokole korpus i cokół kolor RAL 5018, fronty szuflad do uzgodnienia z użytkownikiem szuflady zamontowane na prowadnicach kulkowych o podwójnym wysuwie, z zabezpieczeniem przed wypadaniem, centralnie ryglowane z szyldzikami do opisania każdej szuflady XI. SZAFA LEKARSKA: drzwi szafy metalowe z kolorze RAL 7032 z wypełnieniem ze szkła hartowanego szklane półki przestawne co 25 mm korpus i cokół szafy w kolorze do uzgodnienia z użytkownikiem uchwyt drzwiowy z zamkiem zabezpieczającym, ryglującym drzwi w dwóch punktach 10

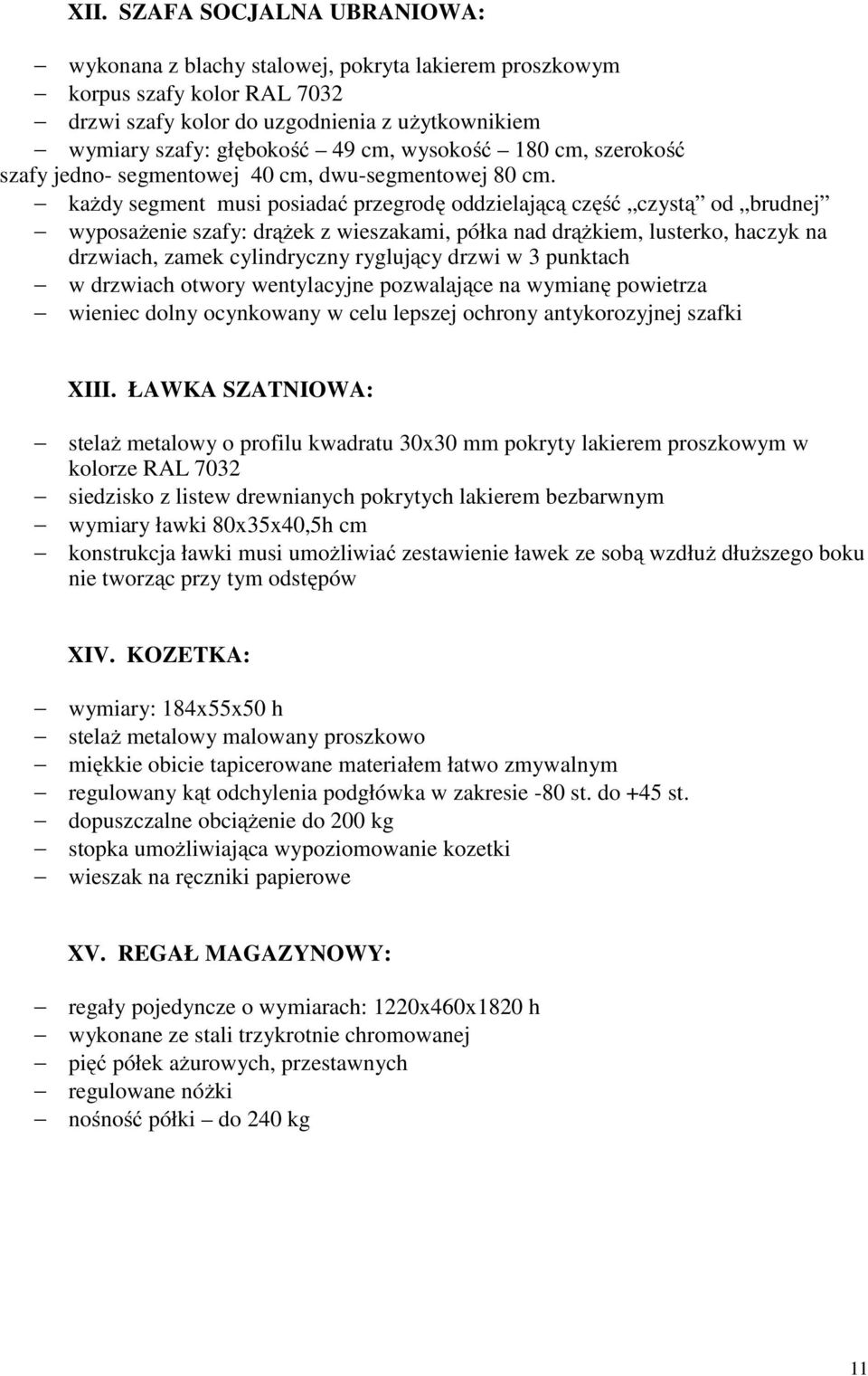

11 XII. SZAFA SOCJALNA UBRANIOWA: wykonana z blachy stalowej, pokryta lakierem proszkowym korpus szafy kolor RAL 7032 drzwi szafy kolor do uzgodnienia z użytkownikiem wymiary szafy: głębokość 49 cm, wysokość 180 cm, szerokość szafy jedno- segmentowej 40 cm, dwu-segmentowej 80 cm. każdy segment musi posiadać przegrodę oddzielającą część czystą od brudnej wyposażenie szafy: drążek z wieszakami, półka nad drążkiem, lusterko, haczyk na drzwiach, zamek cylindryczny ryglujący drzwi w 3 punktach w drzwiach otwory wentylacyjne pozwalające na wymianę powietrza wieniec dolny ocynkowany w celu lepszej ochrony antykorozyjnej szafki XIII. ŁAWKA SZATNIOWA: stelaż metalowy o profilu kwadratu 30x30 mm pokryty lakierem proszkowym w kolorze RAL 7032 siedzisko z listew drewnianych pokrytych lakierem bezbarwnym wymiary ławki 80x35x40,5h cm konstrukcja ławki musi umożliwiać zestawienie ławek ze sobą wzdłuż dłuższego boku nie tworząc przy tym odstępów XIV. KOZETKA: wymiary: 184x55x50 h stelaż metalowy malowany proszkowo miękkie obicie tapicerowane materiałem łatwo zmywalnym regulowany kąt odchylenia podgłówka w zakresie -80 st. do +45 st. dopuszczalne obciążenie do 200 kg stopka umożliwiająca wypoziomowanie kozetki wieszak na ręczniki papierowe XV. REGAŁ MAGAZYNOWY: regały pojedyncze o wymiarach: 1220x460x1820 h wykonane ze stali trzykrotnie chromowanej pięć półek ażurowych, przestawnych regulowane nóżki nośność półki do 240 kg 11
