SPIS TREŚCI. strona 6 ELEMENTY SYSTEMÓW ZAWIESZEŃ I PRODUKCJI KANAŁÓW

Transkrypt

1

2 OKŁADKA 3

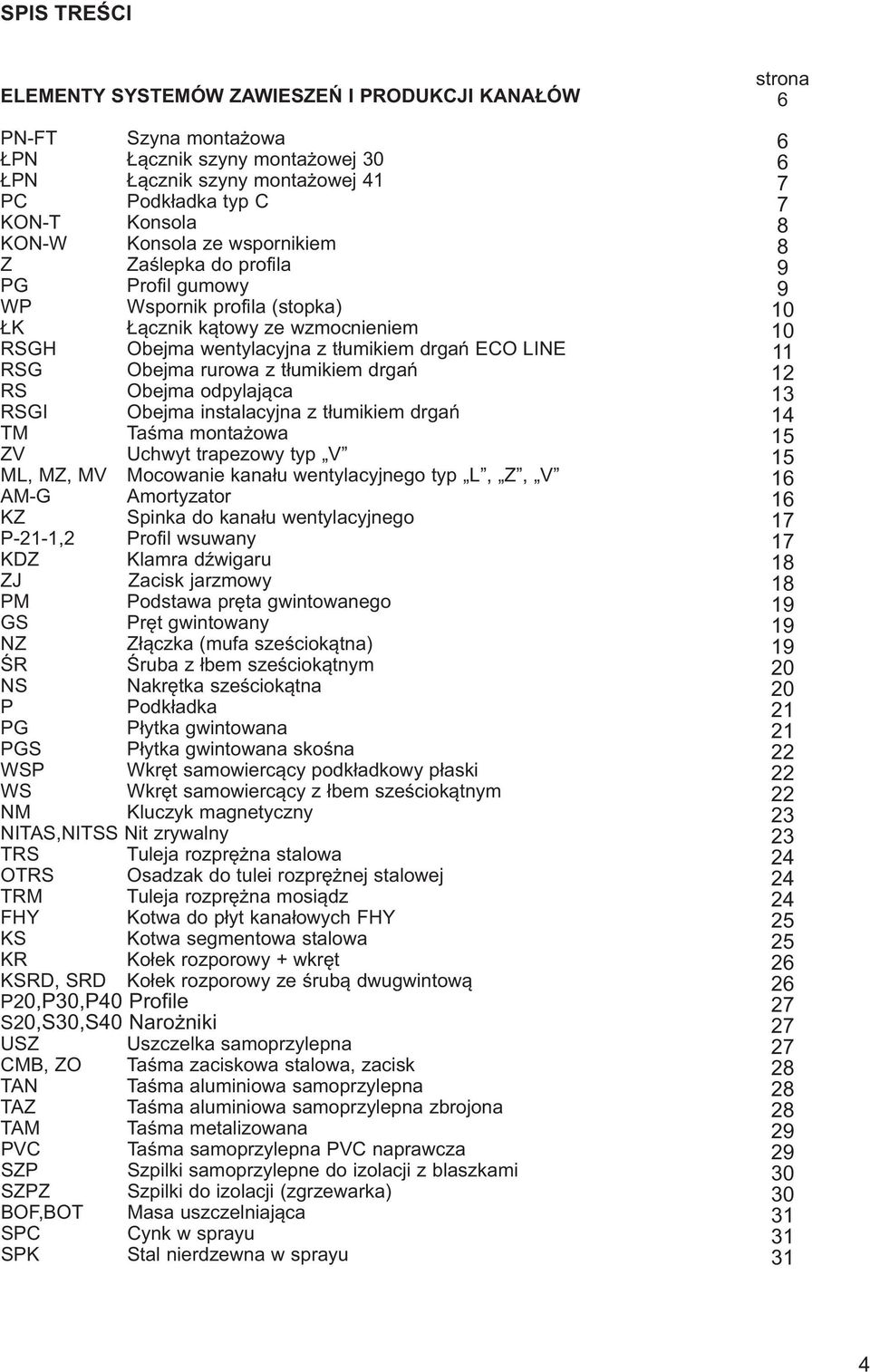

3 SPIS TREŚCI ELEMENTY SYSTEMÓW ZAWIESZEŃ I PRODUKCJI KANAŁÓW PN-FT Szyna montażowa ŁPN Łącznik szyny montażowej 30 ŁPN Łącznik szyny montażowej 41 PC Podkładka typ C KON-T Konsola KON-W Konsola ze wspornikiem Z Zaślepka do profila PG Profil gumowy WP Wspornik profila (stopka) ŁK Łącznik kątowy ze wzmocnieniem RSGH Obejma wentylacyjna z tłumikiem drgań ECO LINE RSG Obejma rurowa z tłumikiem drgań RS Obejma odpylająca RSGI Obejma instalacyjna z tłumikiem drgań TM Taśma montażowa ZV Uchwyt trapezowy typ V ML, MZ, MV Mocowanie kanału wentylacyjnego typ L, Z, V AM-G Amortyzator KZ Spinka do kanału wentylacyjnego P-21-1,2 Profil wsuwany KDZ Klamra dźwigaru ZJ Zacisk jarzmowy PM Podstawa pręta gwintowanego GS Pręt gwintowany NZ Złączka (mufa sześciokątna) ŚR Śruba z łbem sześciokątnym NS Nakrętka sześciokątna P Podkładka PG Płytka gwintowana PGS Płytka gwintowana skośna WSP Wkręt samowiercący podkładkowy płaski WS Wkręt samowiercący z łbem sześciokątnym NM Kluczyk magnetyczny NITAS,NITSS Nit zrywalny TRS Tuleja rozprężna stalowa OTRS Osadzak do tulei rozprężnej stalowej TRM Tuleja rozprężna mosiądz FHY Kotwa do płyt kanałowych FHY KS Kotwa segmentowa stalowa KR Kołek rozporowy + wkręt KSRD, SRD Kołek rozporowy ze śrubą dwugwintową P20,P30,P40 Profile S20,S30,S40 Narożniki USZ Uszczelka samoprzylepna CMB, ZO Taśma zaciskowa stalowa, zacisk TAN Taśma aluminiowa samoprzylepna TAZ Taśma aluminiowa samoprzylepna zbrojona TAM Taśma metalizowana PVC Taśma samoprzylepna PVC naprawcza SZP Szpilki samoprzylepne do izolacji z blaszkami SZPZ Szpilki do izolacji (zgrzewarka) BOF,BOT Masa uszczelniająca SPC Cynk w sprayu SPK Stal nierdzewna w sprayu strona

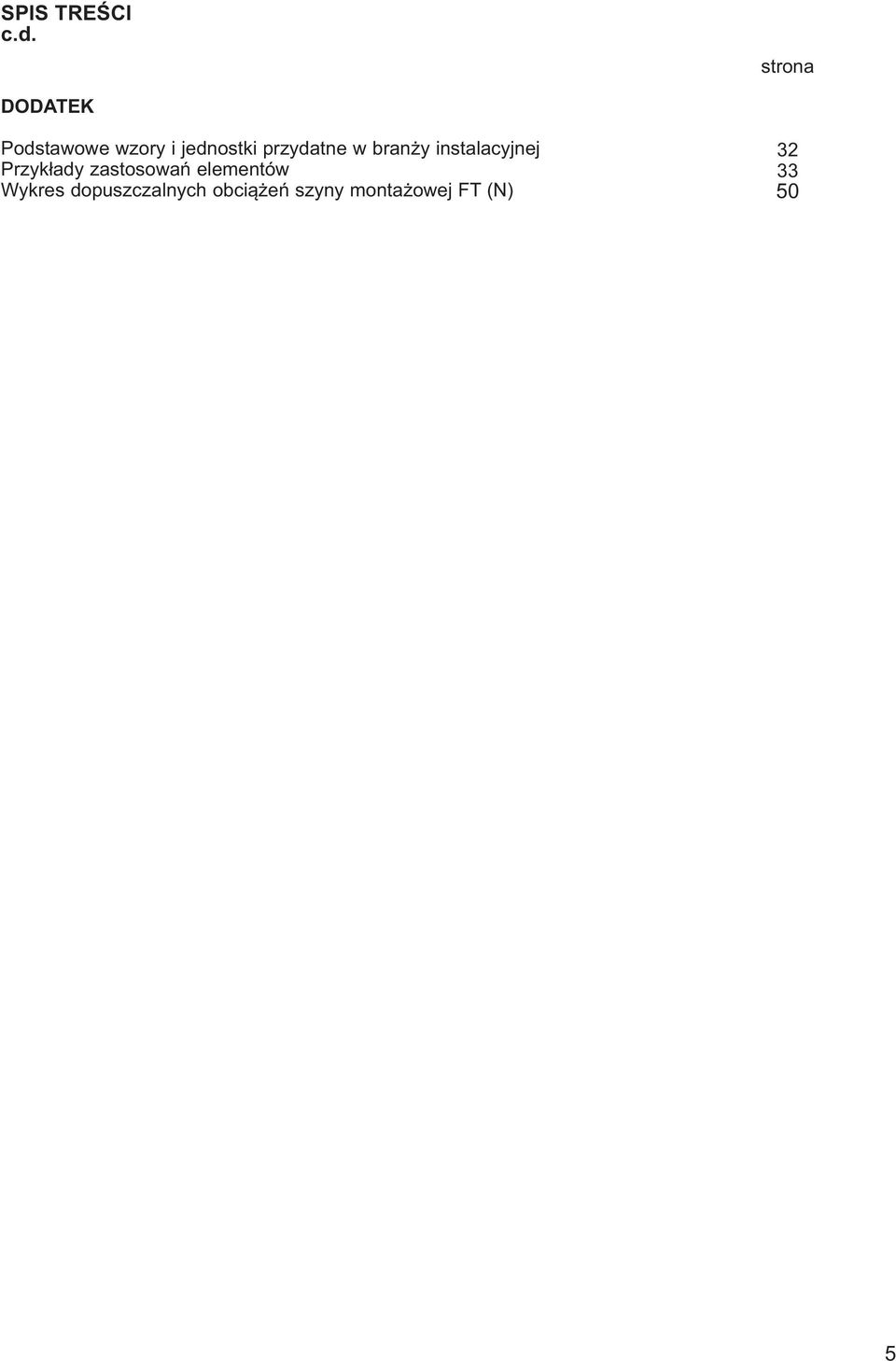

4 SPIS TREŚCI c.d. strona DODATEK Podstawowe wzory i jednostki przydatne w branży instalacyjnej Przykłady zastosowań elementów Wykres dopuszczalnych obciążeń szyny montażowej FT (N)

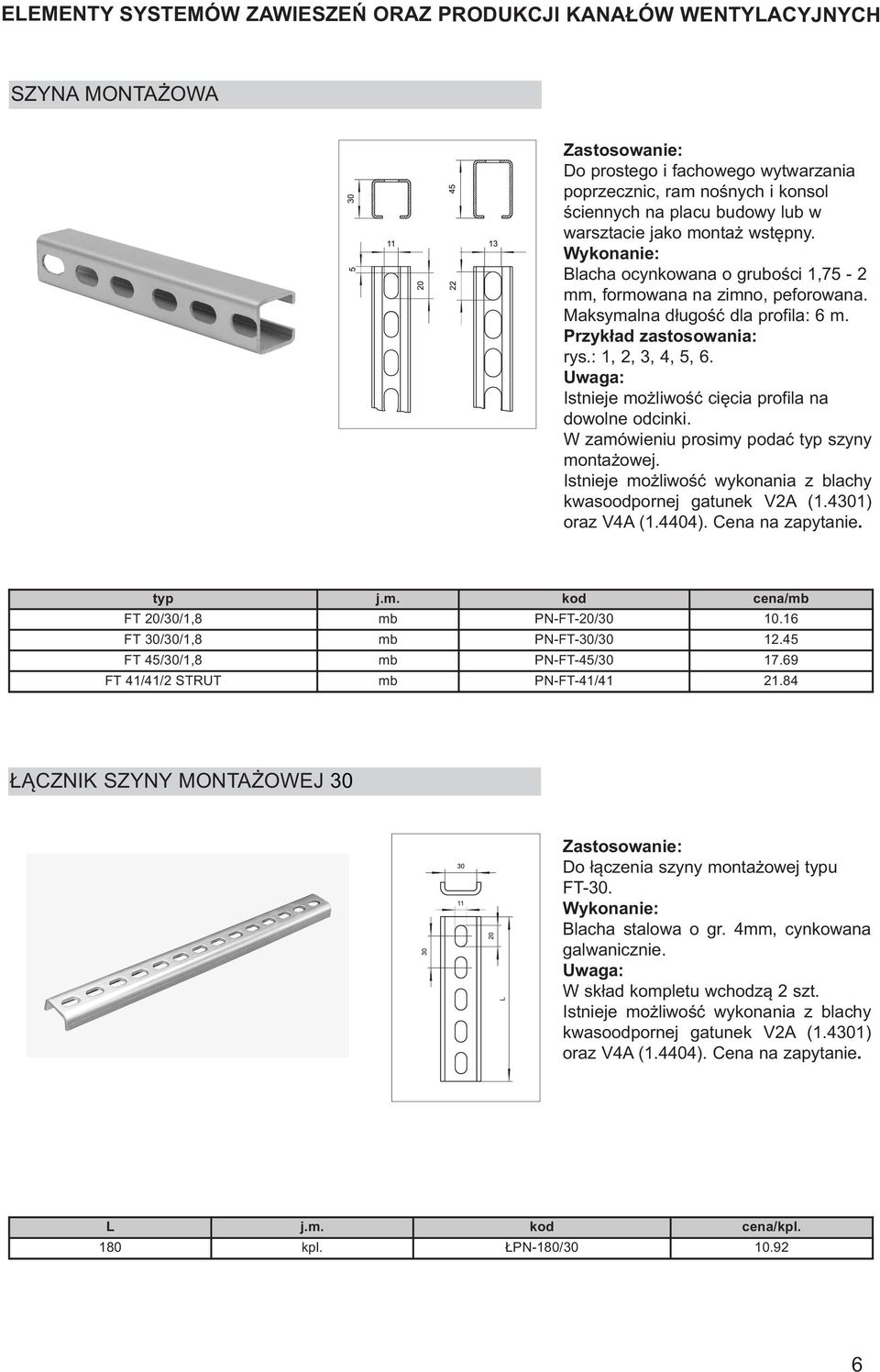

5 SZYNA MONTAŻOWA Do prostego i fachowego wytwarzania poprzecznic, ram nośnych i konsol ściennych na placu budowy lub w warsztacie jako montaż wstępny. Blacha ocynkowana o grubości 1,75-2 mm, formowana na zimno, peforowana. Maksymalna długość dla profila: 6 m. Przykład zastosowania: rys.: 1, 2, 3, 4, 5, 6. Istnieje możliwość cięcia profila na dowolne odcinki. W zamówieniu prosimy podać typ szyny montażowej. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ j.m. kod cena/mb FT 20/30/1,8 mb PN-FT-20/ FT 30/30/1,8 mb PN-FT-30/ FT 45/30/1,8 mb PN-FT-45/ FT 41/41/2 STRUT mb PN-FT-41/ ŁĄCZNIK SZYNY MONTAŻOWEJ 30 Do łączenia szyny montażowej typu FT-30. Blacha stalowa o gr. 4mm, cynkowana galwanicznie. W skład kompletu wchodzą 2 szt. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. L j.m. kod cena/kpl. 180 kpl. ŁPN-180/

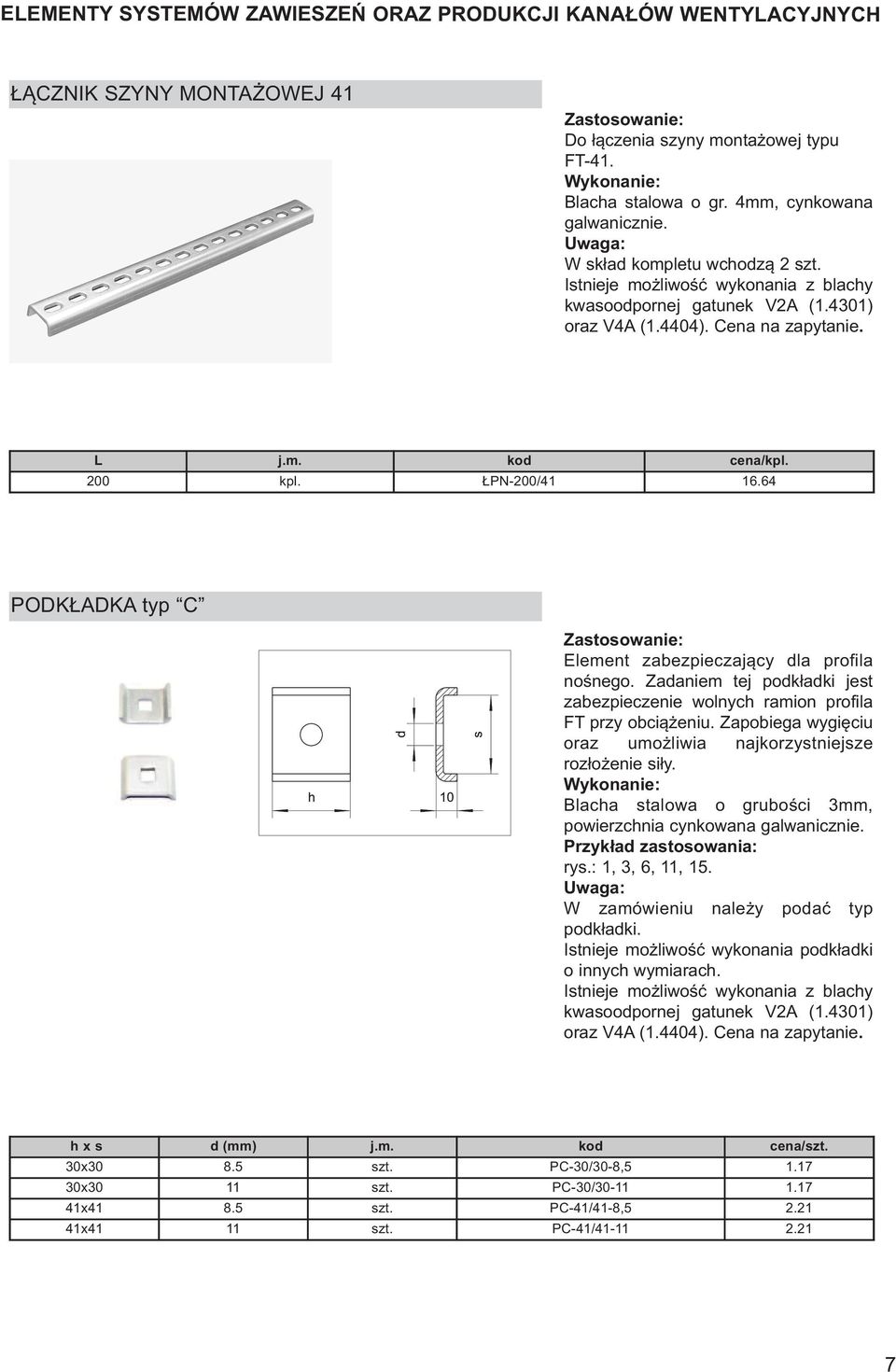

6 ŁĄCZNIK SZYNY MONTAŻOWEJ 41 Do łączenia szyny montażowej typu FT-41. Blacha stalowa o gr. 4mm, cynkowana galwanicznie. W skład kompletu wchodzą 2 szt. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. L j.m. kod cena/kpl. 200 kpl. ŁPN-200/ PODKŁADKA typ C Element zabezpieczający dla profila nośnego. Zadaniem tej podkładki jest zabezpieczenie wolnych ramion profila FT przy obciążeniu. Zapobiega wygięciu oraz umożliwia najkorzystniejsze rozłożenie siły. Blacha stalowa o grubości 3mm, powierzchnia cynkowana galwanicznie. Przykład zastosowania: rys.: 1, 3, 6, 11, 15. W zamówieniu należy podać typ podkładki. Istnieje możliwość wykonania podkładki o innych wymiarach. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. h x s d (mm) j.m. kod cena/szt. 30x szt. PC-30/30-8, x30 11 szt. PC-30/ x szt. PC-41/41-8, x41 11 szt. PC-41/

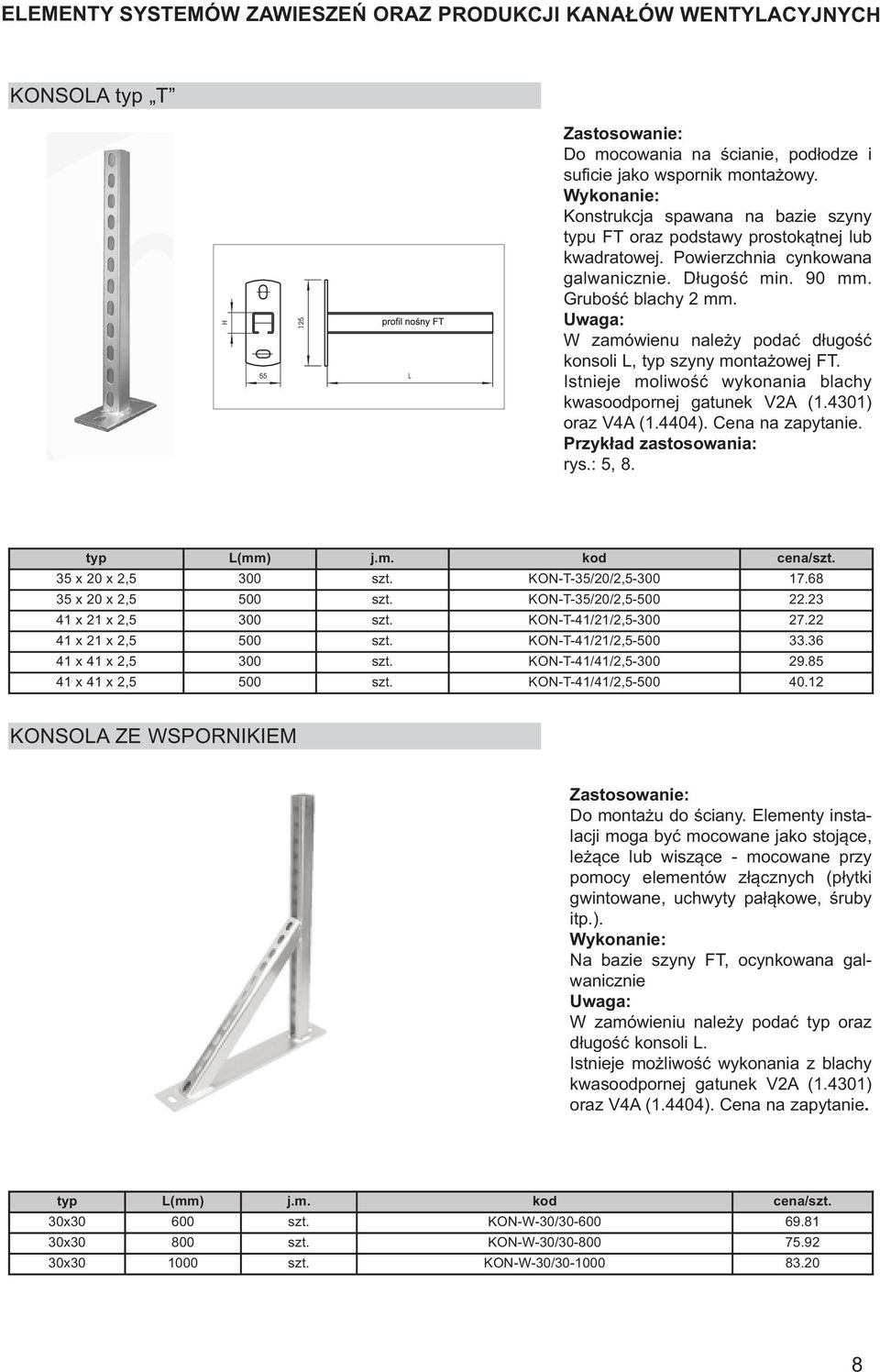

7 KONSOLA typ T Do mocowania na ścianie, podłodze i suficie jako wspornik montażowy. Konstrukcja spawana na bazie szyny typu FT oraz podstawy prostokątnej lub kwadratowej. Powierzchnia cynkowana galwanicznie. Długość min. 90 mm. Grubość blachy 2 mm. W zamówienu należy podać długość konsoli L, typ szyny montażowej FT. Istnieje moliwość wykonania blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. Przykład zastosowania: rys.: 5, 8. typ L(mm) j.m. kod cena/szt. 35 x 20 x 2,5 300 szt. KON-T-35/20/2, x 20 x 2,5 500 szt. KON-T-35/20/2, x 21 x 2,5 300 szt. KON-T-41/21/2, x 21 x 2,5 500 szt. KON-T-41/21/2, x 41 x 2,5 300 szt. KON-T-41/41/2, x 41 x 2,5 500 szt. KON-T-41/41/2, KONSOLA ZE WSPORNIKIEM Do montażu do ściany. Elementy instalacji moga być mocowane jako stojące, leżące lub wiszące - mocowane przy pomocy elementów złącznych (płytki gwintowane, uchwyty pałąkowe, śruby itp.). Na bazie szyny FT, ocynkowana galwanicznie W zamówieniu należy podać typ oraz długość konsoli L. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ L(mm) j.m. kod cena/szt. 30x szt. KON-W-30/ x szt. KON-W-30/ x szt. KON-W-30/

8 ZAŚLEPKA DO SZYNY MONTAŻOWEJ Do zaślepiania końcówek szyny, konsol wykonanych na bazie szyny montażowej Materiał: tworzywo sztuczne, kolor czarny. W zamówieniu należy podać typ zaślepki. typ j.m. kod cena/szt. 30x30 szt. Z-30/ x41 szt. Z-41/ PROFIL GUMOWY Służy do tłumienia drgań instalacji. W powiązaniu z szynami montażowymi typu FT, naciągnięty na pręt gwintowany zabezpiecza przed bezpośrednim stykiem z instalacją wentylacyjną. Materiał - guma. kod j.m. cena/mb PG mb

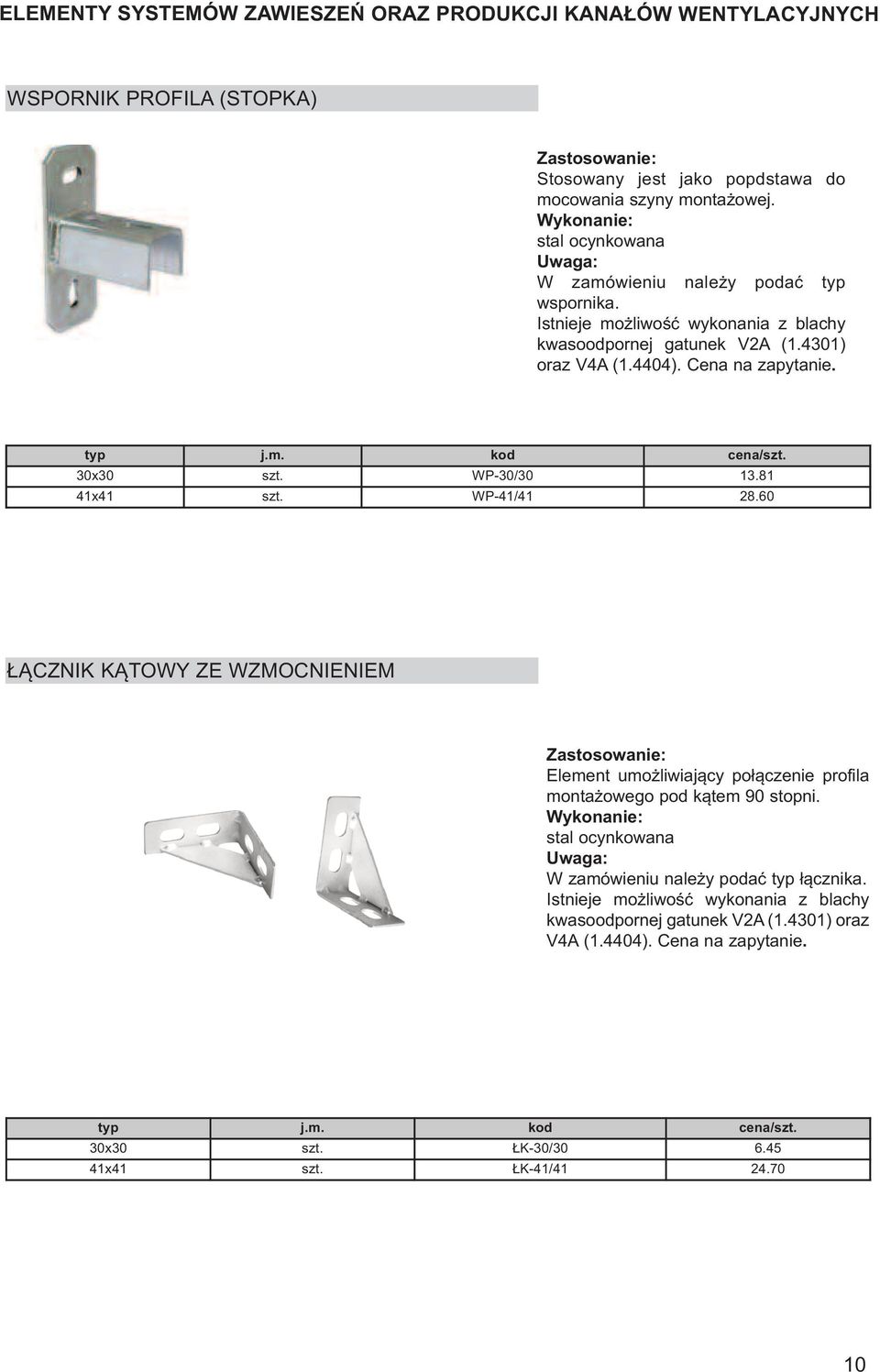

9 WSPORNIK PROFILA (STOPKA) Stosowany jest jako popdstawa do mocowania szyny montażowej. stal ocynkowana W zamówieniu należy podać typ wspornika. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ j.m. kod cena/szt. 30x30 szt. WP-30/ x41 szt. WP-41/ ŁĄCZNIK KĄTOWY ZE WZMOCNIENIEM Element umożliwiający połączenie profila montażowego pod kątem 90 stopni. stal ocynkowana W zamówieniu należy podać typ łącznika. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ j.m. kod cena/szt. 30x30 szt. ŁK-30/ x41 szt. ŁK-41/

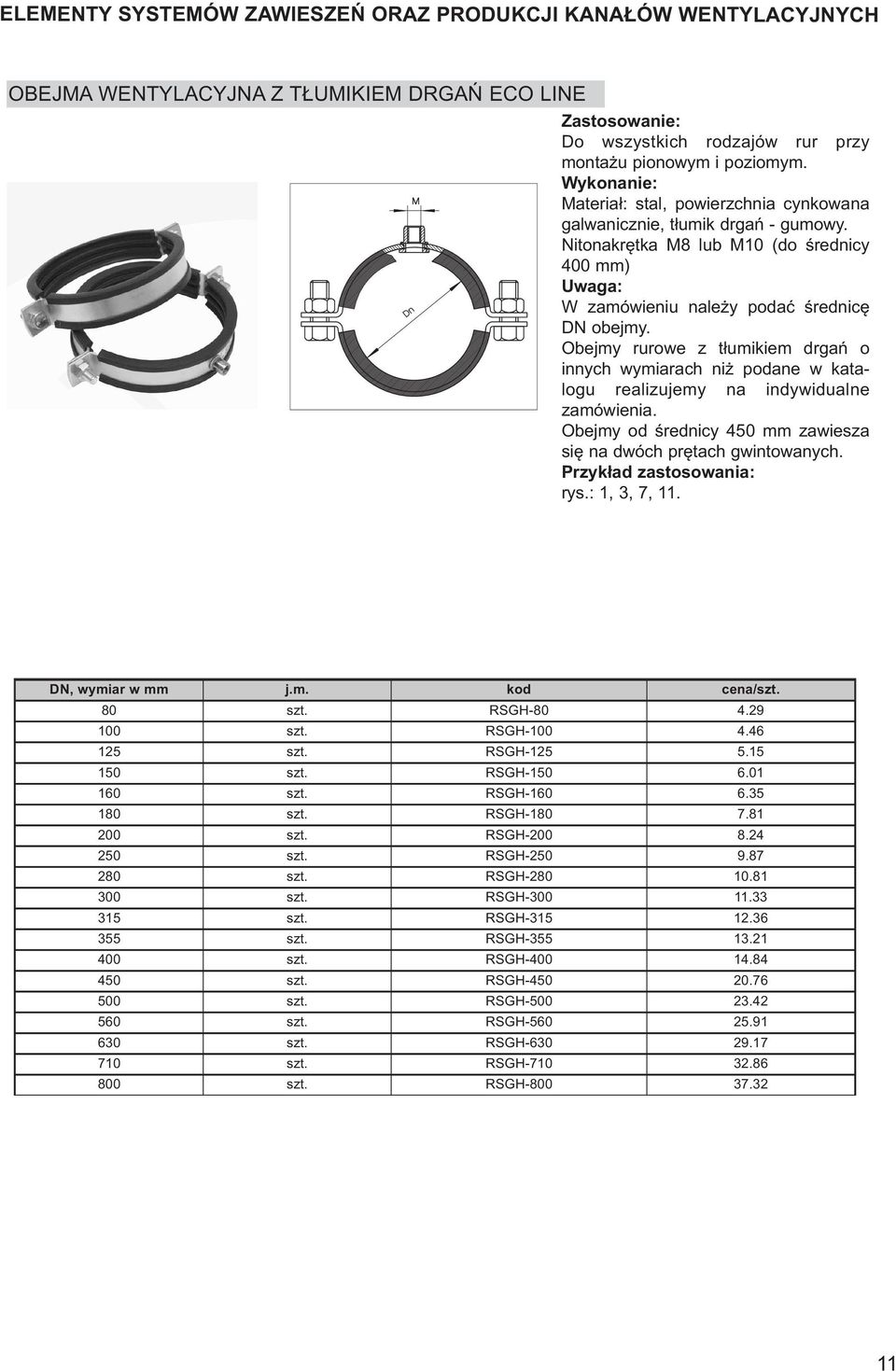

10 OBEJMA WENTYLACYJNA Z TŁUMIKIEM DRGAń ECO LINE Do wszystkich rodzajów rur przy montażu pionowym i poziomym. Materiał: stal, powierzchnia cynkowana galwanicznie, tłumik drgań - gumowy. Nitonakrętka M8 lub M10 (do średnicy 400 mm) W zamówieniu należy podać średnicę DN obejmy. Obejmy rurowe z tłumikiem drgań o innych wymiarach niż podane w katalogu realizujemy na indywidualne zamówienia. Obejmy od średnicy 450 mm zawiesza się na dwóch prętach gwintowanych. Przykład zastosowania: rys.: 1, 3, 7, 11. DN, wymiar w mm j.m. kod cena/szt. 80 szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH szt. RSGH

11 OBEJMA WENTYLACYJNA Z TŁUMIKIEM DRGAń Do wszystkich rodzajów rur przy montażu pionowym i poziomym. Materiał: stal, powierzchnia cynkowana galwanicznie, tłumik drgań - gumowy. Nitonakrętka M8. W zamówieniu należy podać średnicę DN obejmy. Obejmy rurowe z tłumikiem drgań o innych wymiarach niż podane w katalogu realizujemy na indywidualne zamówienia. Obejmy powyżej 500 mm zaleca się zawieszać na dwóch prętach gwintowanych. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie Przykład zastosowania: rys.: 1, 3, 7, 11. DN, wymiar w mm nakretka dopuszczalne obciążenie [N] j.m. kod cena/szt. 80 M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M8 850 szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG M szt. RSG

12 OBEJMA ODPYLAJĄCA Do wszystkich rodzajów rur przy montażu pionowym i poziomym. Materiał: stal, powierzchnia cynkowana galwanicznie, Nitonakrętka M10. W zamówieniu należy podać średnicę DN obejmy. Obejmy rurowe z tłumikiem drgań o innych wymiarach niż podane w katalogu realizujemy na indywidualne zamówienia. Obejmy powyżej 500 mm zaleca się zawieszać na dwóch prętach gwintowanych. Przykład zastosowania: rys.: 1, 3, 7, 11. DN, wymiar w mm nakrętka j.m. kd cena/szt. 80 M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS M10 szt. RS

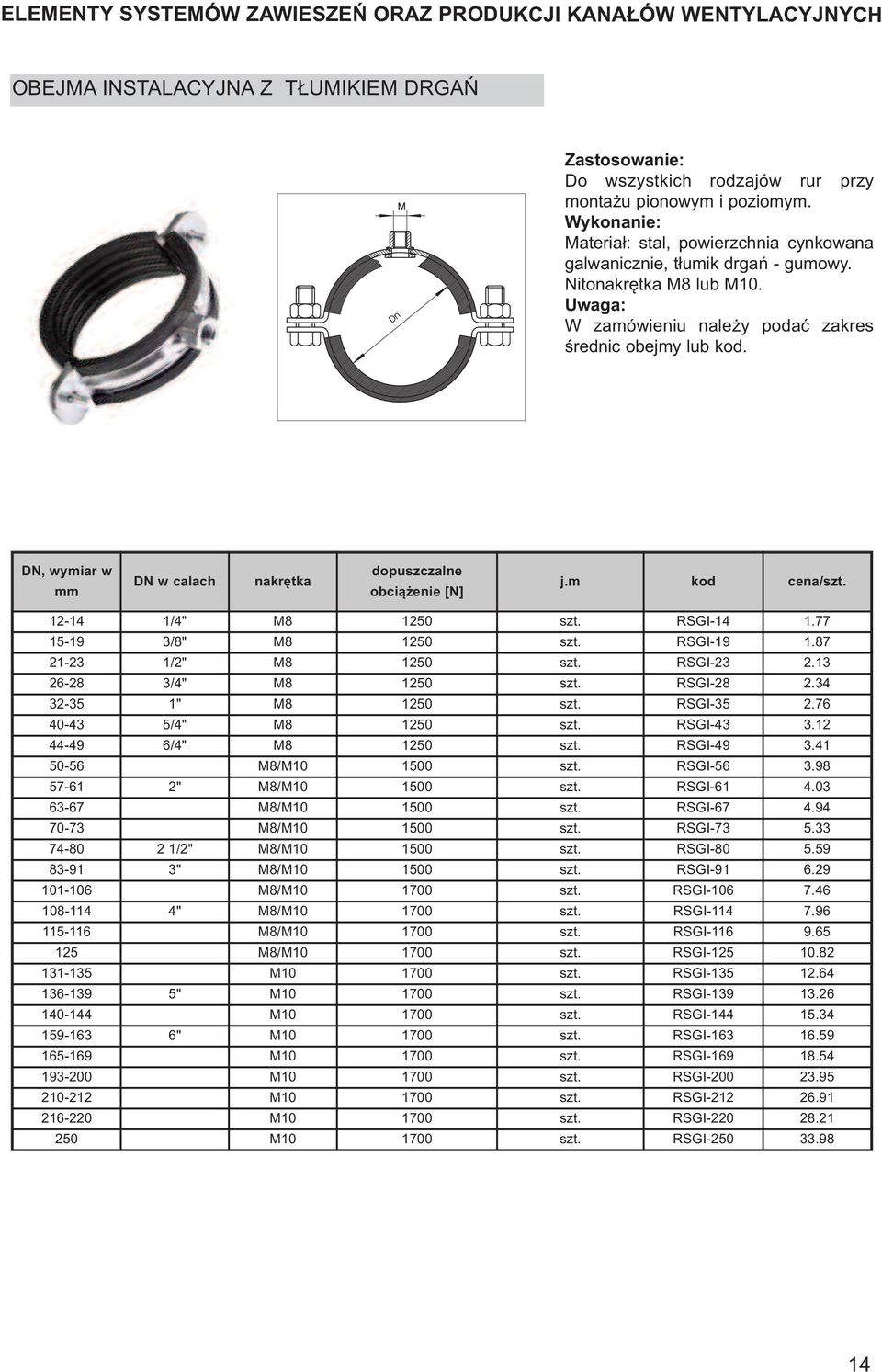

13 OBEJMA INSTALACYJNA Z TŁUMIKIEM DRGAń Do wszystkich rodzajów rur przy montażu pionowym i poziomym. Materiał: stal, powierzchnia cynkowana galwanicznie, tłumik drgań - gumowy. Nitonakrętka M8 lub M10. W zamówieniu należy podać zakres średnic obejmy lub kod. DN, wymiar w mm DN w calach nakrętka dopuszczalne obciążenie [N] j.m kod cena/szt /4" M szt. RSGI /8" M szt. RSGI /2" M szt. RSGI /4" M szt. RSGI " M szt. RSGI /4" M szt. RSGI /4" M szt. RSGI M8/M szt. RSGI " M8/M szt. RSGI M8/M szt. RSGI M8/M szt. RSGI /2" M8/M szt. RSGI " M8/M szt. RSGI M8/M szt. RSGI " M8/M szt. RSGI M8/M szt. RSGI M8/M szt. RSGI M szt. RSGI " M szt. RSGI M szt. RSGI " M szt. RSGI M szt. RSGI M szt. RSGI M szt. RSGI M szt. RSGI M szt. RSGI

14 TAŚMA MONTAŻOWA Do podwieszania rur spiralnie zwijanych w układzie poziomym. Materiał: taśma stalowa, perforowana, powierzchnia cynkowana. W zamówieniu należy podać typ taśmy. Przykład zastosowania: rys.: 11, 13. typ j.m. opakowanie kod cena/opak. 17 x 0,75 opak. 20 mb TM x 0,75 opak. 10 mb TM UCHWYT TRAPEZOWY TYP V typ B typ C Do pewnego i szybkiego montażu wszelkiego typu instalacji. Za pomocą uchwytu trapezowego typ "V" można podwieszać różnego typu elementy do konstrukcji dachowej wykonanej z blachy trapezowej, stosując wkręty samowiercące. Wykonanie B: Materiał - taśma stalowa o szerokości 30mm, cynkowana galwanicznie z amortyzatorem. Wykonanie C: Materiał - taśma stalowa o szerokości 30mm cynkowana galwanicznie z nitonakretką. W zamówieniu należy podać typ uchwytu. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. Przykład zastosowania: rys.: 10, 12, 15. typ j.m. kod cena/szt. B szt. ZV-B 1.87 C-M8 szt. ZV-CM C-M10 szt. ZV-CM

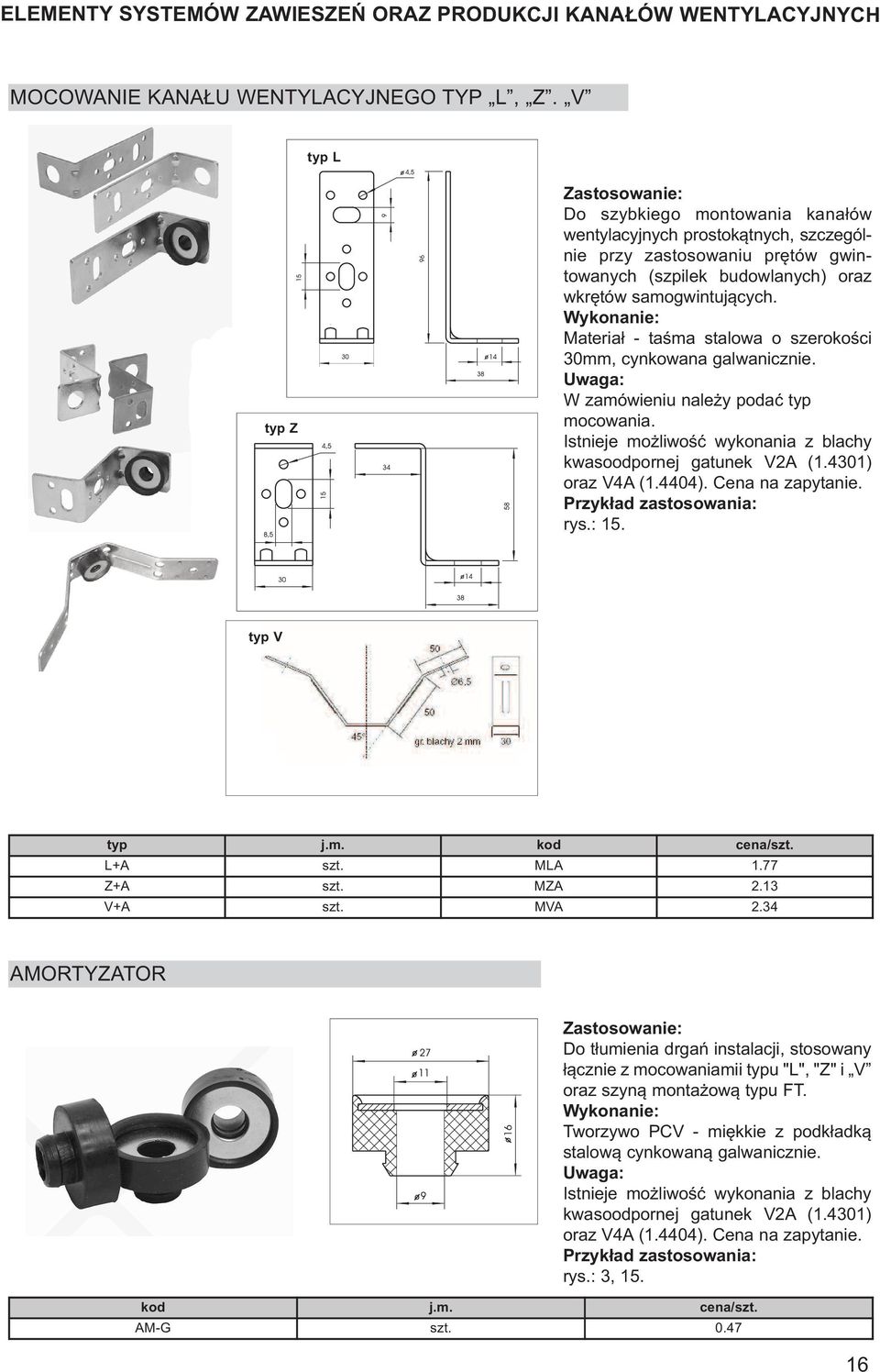

15 MOCOWANIE KANAŁU WENTYLACYJNEGO TYP L, Z. V typ L typ Z Do szybkiego montowania kanałów wentylacyjnych prostokątnych, szczególnie przy zastosowaniu prętów gwintowanych (szpilek budowlanych) oraz wkrętów samogwintujących. Materiał - taśma stalowa o szerokości 30mm, cynkowana galwanicznie. W zamówieniu należy podać typ mocowania. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. Przykład zastosowania: rys.: 15. typ V typ j.m. kod cena/szt. L+A szt. MLA 1.77 Z+A szt. MZA 2.13 V+A szt. MVA 2.34 AMORTYZATOR Do tłumienia drgań instalacji, stosowany łącznie z mocowaniamii typu "L", "Z" i V oraz szyną montażową typu FT. Tworzywo PCV - miękkie z podkładką stalową cynkowaną galwanicznie. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. Przykład zastosowania: rys.: 3, 15. kod j.m. cena/szt. AM-G szt

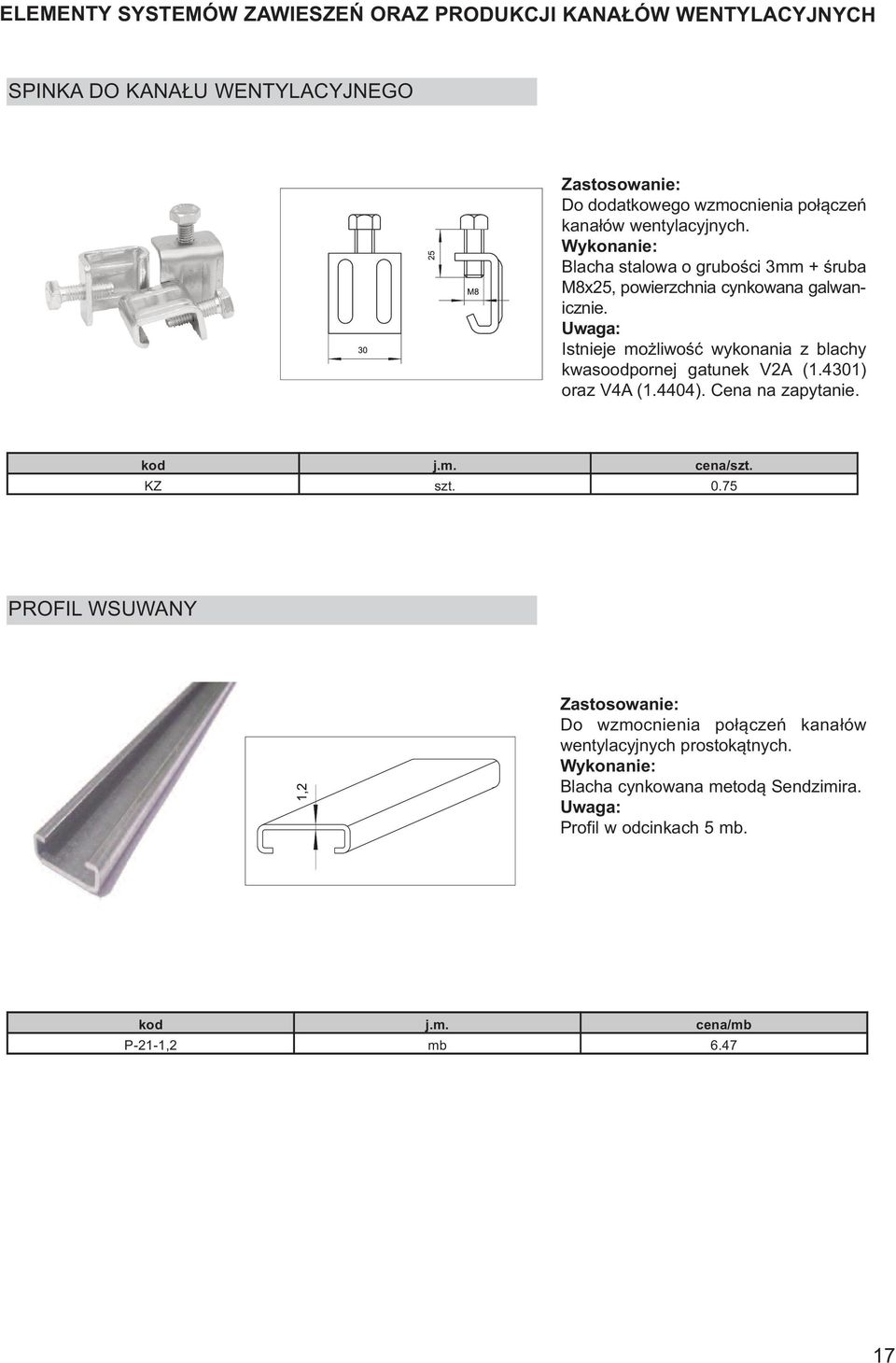

16 SPINKA DO KANAŁU WENTYLACYJNEGO Do dodatkowego wzmocnienia połączeń kanałów wentylacyjnych. Blacha stalowa o grubości 3mm + śruba M8x25, powierzchnia cynkowana galwanicznie. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. kod j.m. cena/szt. KZ szt PROFIL WSUWANY Do wzmocnienia połączeń kanałów wentylacyjnych prostokątnych. Blacha cynkowana metodą Sendzimira. Profil w odcinkach 5 mb. kod j.m. cena/mb P-21-1,2 mb

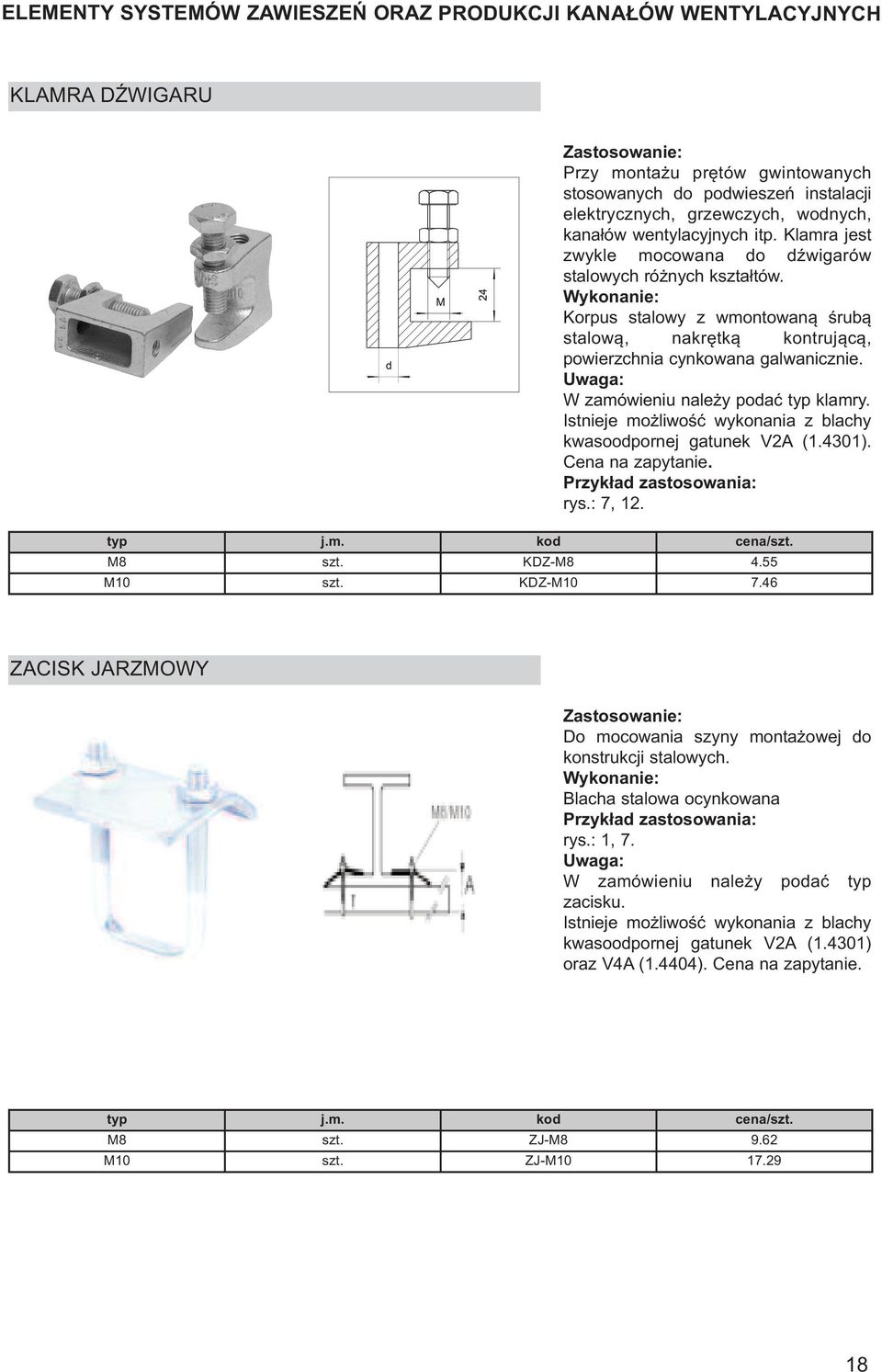

17 KLAMRA DŹWIGARU Przy montażu prętów gwintowanych stosowanych do podwieszeń instalacji elektrycznych, grzewczych, wodnych, kanałów wentylacyjnych itp. Klamra jest zwykle mocowana do dźwigarów stalowych różnych kształtów. Korpus stalowy z wmontowaną śrubą stalową, nakrętką kontrującą, powierzchnia cynkowana galwanicznie. W zamówieniu należy podać typ klamry. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301). Cena na zapytanie. Przykład zastosowania: rys.: 7, 12. typ j.m. kod cena/szt. M8 szt. KDZ-M M10 szt. KDZ-M ZACISK JARZMOWY Do mocowania szyny montażowej do konstrukcji stalowych. Blacha stalowa ocynkowana Przykład zastosowania: rys.: 1, 7. W zamówieniu należy podać typ zacisku. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ j.m. kod cena/szt. M8 szt. ZJ-M M10 szt. ZJ-M

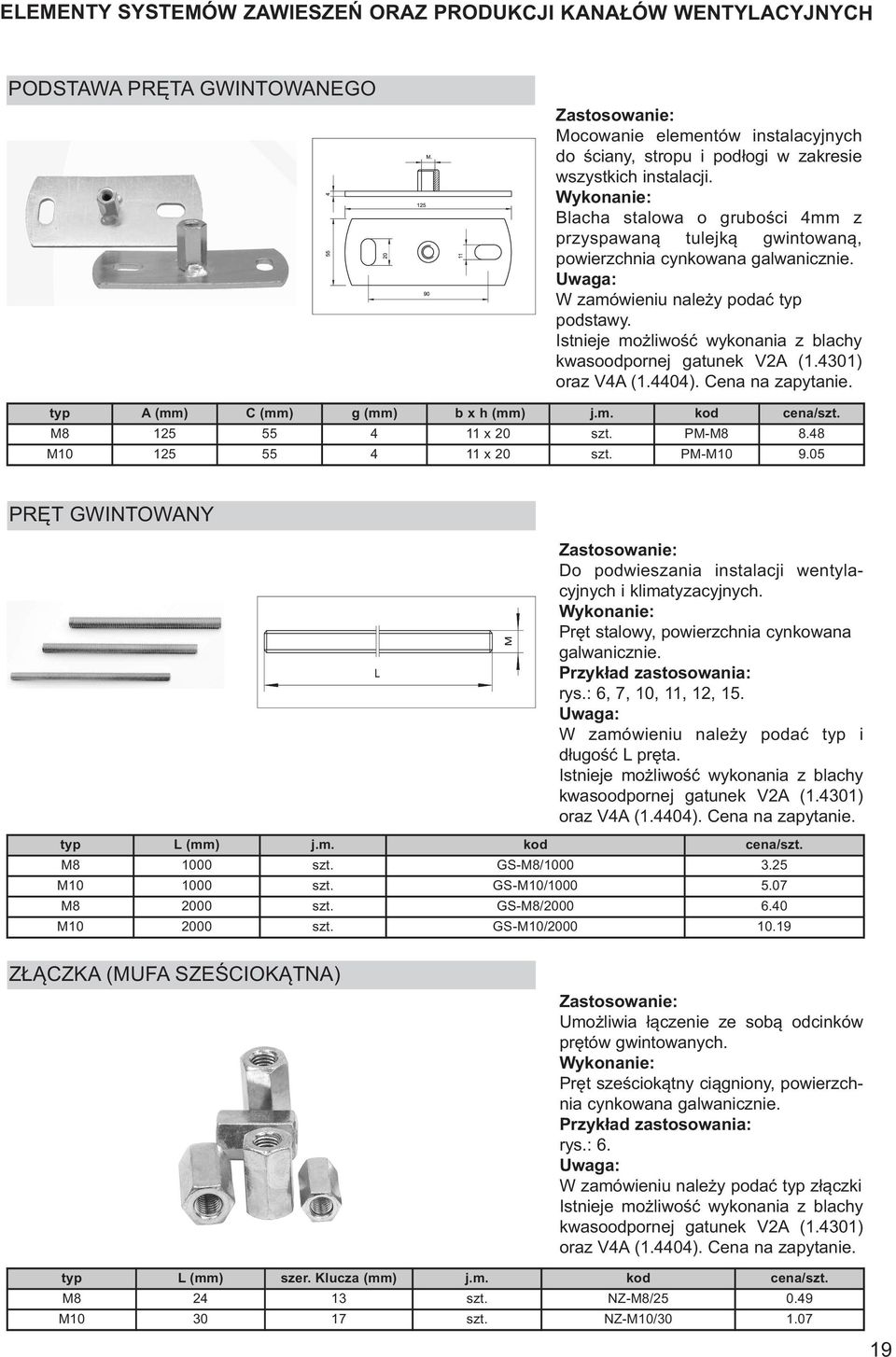

18 PODSTAWA PRęTA GWINTOWANEGO Mocowanie elementów instalacyjnych do ściany, stropu i podłogi w zakresie wszystkich instalacji. Blacha stalowa o grubości 4mm z przyspawaną tulejką gwintowaną, powierzchnia cynkowana galwanicznie. W zamówieniu należy podać typ podstawy. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ A (mm) C (mm) g (mm) b x h (mm) j.m. kod cena/szt. M x 20 szt. PM-M M x 20 szt. PM-M PRęT GWINTOWANY Do podwieszania instalacji wentylacyjnych i klimatyzacyjnych. Pręt stalowy, powierzchnia cynkowana galwanicznie. Przykład zastosowania: rys.: 6, 7, 10, 11, 12, 15. W zamówieniu należy podać typ i długość L pręta. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ L (mm) j.m. kod cena/szt. M szt. GS-M8/ M szt. GS-M10/ M szt. GS-M8/ M szt. GS-M10/ ZŁĄCZKA (MUFA SZEŚCIOKĄTNA) Umożliwia łączenie ze sobą odcinków prętów gwintowanych. Pręt sześciokątny ciągniony, powierzchnia cynkowana galwanicznie. Przykład zastosowania: rys.: 6. W zamówieniu należy podać typ złączki Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ L (mm) szer. Klucza (mm) j.m. kod cena/szt. M szt. NZ-M8/ M szt. NZ-M10/

19 ŚRUBA Z ŁBEM SZEŚCIOKĄTNYM Wg PN-74/M-82105, PN-85/M-82101, powierzchnia cynkowana galwanicznie. Na zamówienie oferujemy szerszy asortyment śrub. W zamówieniu należy podać typ i długość L śruby. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ L j.m. kod cena/kg M8 16 kg ŚR-M8/ M8 20 kg ŚR-M8/ M8 25 kg ŚR-M8/ M8 30 kg ŚR-M8/ M8 40 kg ŚR-M8/ M8 60 kg ŚR-M8/ M8 70 kg ŚR-M8/ M8 80 kg ŚR-M8/ M8 100 kg ŚR-M8/ M10 20 kg ŚR-M10/ M10 25 kg ŚR-M10/ M10 30 kg ŚR-M10/ M10 40 kg ŚR-M10/ M10 60 kg ŚR-M10/ M10 80 kg ŚR-M10/ M kg ŚR-M10/ M kg ŚR-M10/ NAKRęTKA SZEŚCIOKĄTNA Wg PN-86/M-82144, powierzchnia cynkowana galwanicznie. Na zamówienie oferujemy szerszy asortyment nakrętek. W zamówieniu należy podać typ nakrętki. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ j.m. kod cena/kg M8 kg NS-M M10 kg NS-M

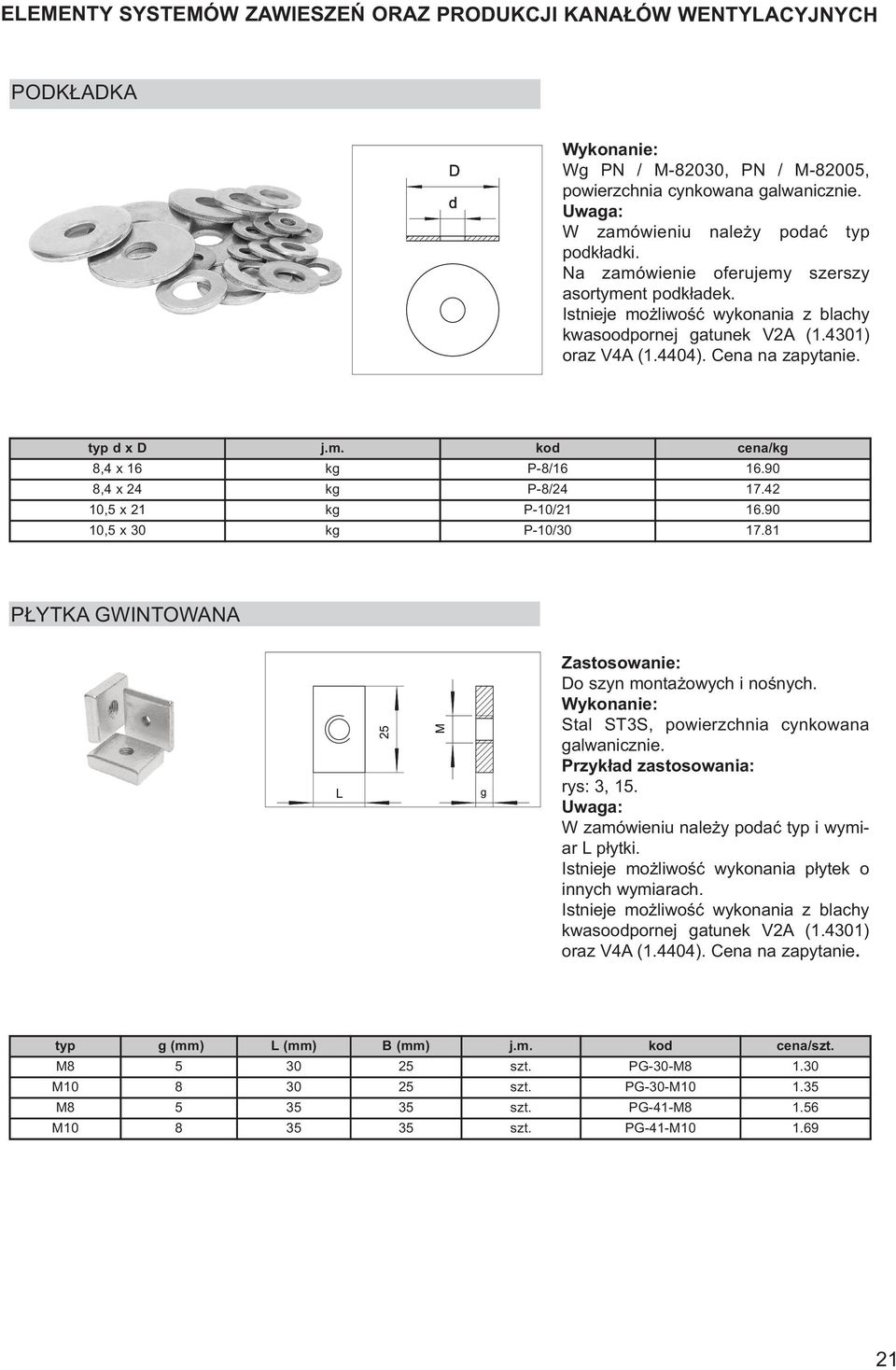

20 PODKŁADKA Wg PN / M-82030, PN / M-82005, powierzchnia cynkowana galwanicznie. W zamówieniu należy podać typ podkładki. Na zamówienie oferujemy szerszy asortyment podkładek. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ d x D j.m. kod cena/kg 8,4 x 16 kg P-8/ ,4 x 24 kg P-8/ ,5 x 21 kg P-10/ ,5 x 30 kg P-10/ PŁYTKA GWINTOWANA Do szyn montażowych i nośnych. Stal ST3S, powierzchnia cynkowana galwanicznie. Przykład zastosowania: rys: 3, 15. W zamówieniu należy podać typ i wymiar L płytki. Istnieje możliwość wykonania płytek o innych wymiarach. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ g (mm) L (mm) B (mm) j.m. kod cena/szt. M szt. PG-30-M M szt. PG-30-M M szt. PG-41-M M szt. PG-41-M

21 PŁYTKA GWINTOWANA SKOŚNA Do szybkiego montowania elementów gwintowanych (śruby pierścieniowe, pręty gwintowane) do profila FT 30. Stal ST3S, powierzchnia cynkowana galwanicznie. W zamówieniu należy podać typ płytki. Istnieje możliwość wykonania płytek o innych wymiarach. Istnieje możliwość wykonania z blachy kwasoodpornej gatunek V2A (1.4301) oraz V4A (1.4404). Cena na zapytanie. typ g (mm) j.m. kod cena/szt. M8 5 szt. PGS-M M10 5 szt. PGS-M WKRęT SAMOWIERCĄCY PODKŁADKOWY PŁASKI Do szybkiego mocowania zawieszeń typu L, Z, i V do blachy. Stal, powierzchnia cynkowana galwanicznie. W zamówieniu należy podać typ wkręta. typ j.m. kod cena/100szt. 4,2 x 13 szt. WSP-4,2/ ,2 x 16 szt. WSP-4,2/ ,2 x 19 szt. WSP-4,2/ WKRęT SAMOWIERCĄCY Z ŁBEM SZEŚCIOKĄTNYM Do szybkiego mocowania zawieszeń typu L, Z, i V do blachy. Stal, powierzchnia cynkowana galwanicznie. W zamówieniu należy podać typ wkręta. typ j.m. kod cena/100szt. 4,2x13 szt. WS-4,2/ ,2x16 szt. WS-4,2/ ,2x19 szt. WS-4,2/

22 KLUCZYK MAGNETYCZNY Wykorzystywany jako klucz nasadowy przy współpracy z wkrętarką elektryczną do wkręcania wkrętów samowiercących. Materiał: stal. W zamówieniu należy podać typ kluczyka. typ j.m. kod cena/szt. 7 mm szt. NM mm szt. NM mm szt. NM mm szt. NM NIT ZRYWALNY Do trwałego łączenia elementów cienkościennych w szczególności blach z elementami nośnymi. stal + aluminium stal + stal Na zamówienie firma oferuje szerszy asortyment nitów zrywalnych. W zamówieniu należy podać rodzaj, wymiar d i L nita. Przykład zastosowania: rys.: 13. aluminium + stal d (mm) średnica wiertła (mm) L (mm) s (mm) D (mm) k (mm) j.m. kod cena/1000szt ,5-7, szt. NITAS-4,8/ ,0-8, szt. NITAS-4,8/ stal + stal d (mm) średnica wiertła (mm) L (mm) s (mm) D (mm) k (mm) j.m. kod cena/1000szt ,5-7, szt. NITSS-4,8/ ,0-8, szt. NITSS-4,8/

23 TULEJA ROZPRęŻNA STALOWA Wykorzystywana przy mocowaniu instalacji do zwartego betonu przy średnich obciążeniach. Stal, powierzchnia cynkowana galwanicznie. Przykład zastosowania: rys.: 3, 11. Uwagi: W zamówieniu prosimy podać typ tulei. typ j.m. kod cena/szt. M8 x 30 szt. TRS-M M10 x 40 szt. TRS-M OSADZAK DO TULEI ROZPRęŻNEJ STALOWEJ Narzędzie do osadzania tulei rozprężnych stalowych Stal hartowana, powierzchnia cynkowana galwanicznie. Uwagi: W zamówieniu prosimy podać typ osadzaka. typ j.m. kod cena/szt. M8 szt. OTRS-M M10 szt. OTRS-M TULEJA ROZPRęŻNA MOSIĄDZ Wykorzystywana do mocowania połaczeń gwintowanych, w podłożach o zróznicowanycjh twardościach. Mosiądz Uwagi: W zamówieniu prosimy podać typ tulei. typ j.m. kod cena/szt. M8 x 28 szt. TRM-M M10 x 32 szt. TRM-M

24 KOTWA DO PŁYT KANAŁOWYCH FHY Mocowanie do dużych obciażeń w stropach o strukturze kanałowej. Stal ocynkowana. Blacha kwasoodporna gatunek V2A (1.4301) oraz V4A (1.4404) - cena na zapytanie. Uwagi: W zamówieniu prosimy podać typ kotwy. typ j.m. kod cena/szt. M8 szt. FHY-M M10 szt. FHY-M KOTWA SEGMENTOWA STALOWA Stosowana przy bardzo dużych obciążeniach wyrywajacych i ścinajacych, montaż w betonie. Stal ocynkowana. Blacha kwasoodporna gatunek V2A (1.4301) oraz V4A (1.4404) - cena na zapytanie. Uwagi: W zamówieniu prosimy podać typ kotwy. typ j.m. kod cena/szt. M8 x 75 szt. KS-M M10 x 95 szt. KS-M M12 x 12 szt. KS-M

25 KOŁEK ROZPOROWY + WKRęT Do pełnych materiałów budowlanych typu beton, cegła, kamień oraz zamocowań typu lekkiego w budownictwie ogólnym. Wkręt z łbem sześciokątnym - stal, powierzchnia cynkowana galwanicznie. Kołek rozporowy - tworzywo sztuczne. W zamówieniu należy podać typ kołka i długość wkręta. Przykład zastosowania: rys.: 3, 11. typ L j.m. kod cena/szt. 10 x szt. KR-10W6/ x szt. KR-10W6/ x szt. KR-12W8/ KOŁEK ROZPOROWY ZE ŚRUBĄ DWUGWINTOWĄ Do pełnych materiałów budowlanych typu beton, cegła, kamień oraz zamocowań typu lekkiego w budownictwie ogólnym. Śruba z gwintem metrycznym, stal konstrukcyjna. Kołek rozporowy - tworzywo sztuczne. Uwagi: W zamówieniu prosimy podać typ i długość L śruby. Prosimy podać także typ kołka. Śruba i kołek są sprzedawane oddzielnie ŚRUBA DWUGWINTOWA typ L j.m. kod cena/szt M8 80 szt. SRD-M8/ M8 100 szt. SRD-M8/ M szt. SRD-M10/ M szt. SRD-M10/ KOŁEK ROZPOROWY szt. KSRD szt. KSRD

26 PROFILE Do pefabrykacji kanałów wentylacyjnych Blacha stalowa ocynkowana. Blacha kwasoodporna gatunek V2A (1.4301) oraz V4A (1.4404) - cena na zapytanie. Uwagi: W zamówieniu prosimy podać typ profila. Profil sprzedawany w odcinkach 5 mb. typ j.m. kod cena/mb 20 mb P mb P mb P NAROŻNIKI Do pefabrykacji kanałów wentylacyjnych Blacha stalowa ocynkowana. Blacha kwasoodporna gatunek V2A (1.4301) oraz V4A (1.4404) - cena na zapytanie. Uwagi: W zamówieniu prosimy podać typ narożnika. typ j.m. kod cena/szt. 20 szt. S szt. S szt. S USZCZELKA SAMOPRZYLEPNA Do uszczelniania kanałów wentylacyjnych prostokątnych. Pianka polietylenowa o zamkniętych komórkach, sieciowana fizycznie. Barwa ciemnoszara (antracyt). Uwagi: W zamówieniu prosimy podać typ uszczelki. Sprzedaż uszczelek zaokrąglana do pełnych rolek. typ j.m. rolka kod cena/mb 10x4 mb 20 mb USZ-10/ x6 mb 20 mb USZ-12/ x4 mb 20 mb USZ-15/

27 TAŚMA ZACISKOWA STALOWA CMB Do zaciskania przewodów elastycznych w celu uniknięcia ich uszkodzenia. Taśma stalowa + zapinka zaciskająca opaskę. Uwagi: Sprzedaż zaokrąglana do pełnych opakowań. produkt j.m. opakowanie kod cena/opak. taśma mb 30 CMB zacisk szt. 50 ZO TAŚMA ALUMINIOWA SAMOPRZYLEPNA Do łączenia materiałów izolacyjnych ciepło i zimnochronnych. Uwagi: Przy zamówieniu prosimy podać typ taśmy. typ (szer. x dł.) j.m. kod cena/szt. 50x50 szt. TAN-50/ x50 szt. TAN-75/ x50 szt. TAN-100/ TAŚMA ALUMINIOWA SAMOPRZYLEPNA ZBROJONA Do łączenia materiałów izolacyjnych i zimnochronnych. Uwagi: Przy zamówieniu prosimy podać typ taśmy. typ (szer. x dł.) j.m. kod cena/szt. 50x50 szt. TAZ-50/ x50 szt. TAZ-75/ x50 szt. TAZ-100/

28 TAŚMA METALIZOWANA Do łączenia materiałów izolacyjnych ciepło i zimnochronnych. Uwagi: Przy zamówieniu prosimy podać typ taśmy. typ (szer. x dł.) j.m. kod cena/szt. 50x50 szt. TAM-50/ x50 szt. TAM-75/ TAŚMA SAMOPRZYLEPNA PVC NAPRAWCZA typ (szer. x dł.) j.m. kod cena/szt. 50x50 szt. PVC-50/

29 GWOŹDZIE SAMOPRZYLEPNE DO IZOLACJI, Z BLASZKAMI Do mocowania izolacji termicznej do powierzchni przewodów wentylacyjnych. Płytka samoprzylepna, gwóźdź i klips mocujący wykonane ze stali, kapturek zabezpieczający nylonowy. Uwagi: Przy zamówieniu prosimy określić typ gwoździ. typ j.m. kod cena/100 szt. 25 szt. SZP szt. SZP szt. SZP szt. SZP szt. SZP szt. SZP szt. SZP GWOŹDZIE DO IZOLACJI (ZGRZEWARKA) Do mocowania izolacji termicznej do powierzchni przewodów wentylacyjnych. Gwóźdź i klips mocujący - wykonane ze stali, kapturek zabezpieczający nylonowy. Uwagi: Przy zamówieniu prosimy określić typ gwoździ. typ j.m. kod cena/100 szt. 25 szt. SZPZ szt. SZPZ szt. SZPZ szt. SZPZ szt. SZPZ szt. SZPZ szt. SZPZ szt. SZPZ

30 MASA USZCZELNIAJĄCA Do uszczelniania połączeń w kanałach wentylacyjnych. Poliuretanowa masa klejącouszczelniająca. typ pojemność/waga j.m. kod cena/szt. folia 600 ml BOF tuba 0.33 kg BOT CYNK W SPRAYU Do pokrywania uszkodzonych powierzchni cynkowanych powstałych w trakcie produkcji (krawędzie powstałe przy cięciu blach, zarysowania, łączenia blach). Spray cynkowy na bazie żywicy. kod j.m. cena/szt. SPO szt STAL NIERDZEWNA W SPRAYU Do pokrywania uszkodzonych powierzchni nierdzewnych powstałych w trakcie produkcji (krawędzie powstałe przy cięciu blach, zarysowania, łączenia blach). kod j.m. cena/szt. SPK szt
