Rekomendowane wyposażenie pracowni i warsztatów szkolnych dla zawodu blacharz

Transkrypt

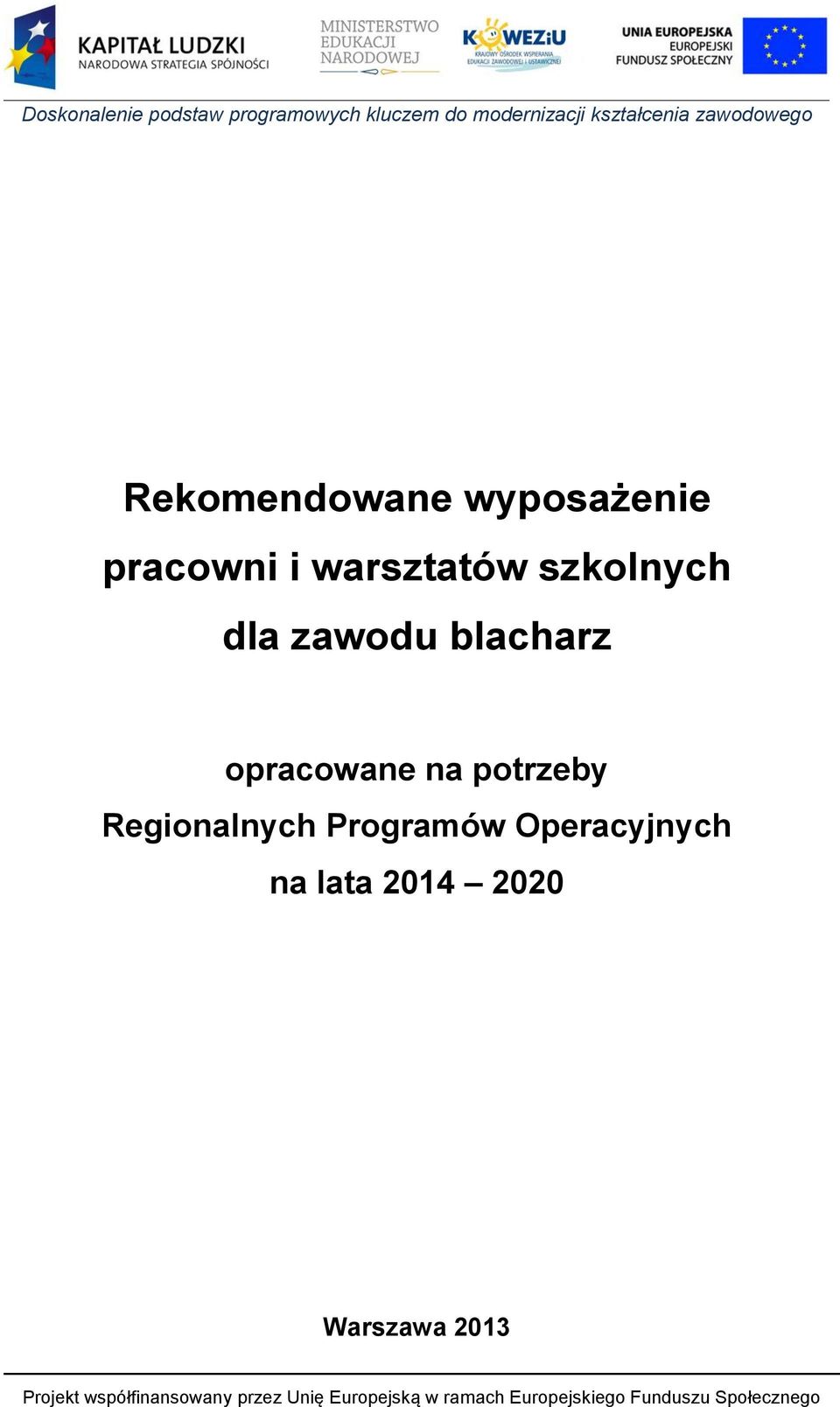

1 Rekomendowane wyposażenie pracowni i warsztatów szkolnych dla zawodu blacharz opracowane na potrzeby Regionalnych Programów Operacyjnych na lata Warszawa 2013

2 Autorzy: Sylwester Kluj, Tomasz Jeziorowski, Leszek Kucharski; Konsultanci - przedstawiciele następujących instytucji: BATI-STIL Gliwice, FPHU EUROMONT Kowal k/radomia, P.WSTALKO Radom, Przedsiębiorstwo Realizacji Budownictwa KOMBUD Radom, Zakład Budownictwa Ogólnego BUDGAM Zabrze, ROSA-BUD Radom, Budman Gliwice; Ujednolicanie zapisów: Roman Ruprecht, Zbigniew Pilch; Lider zadania Opracowanie standardów wyposażenia pracowni i warsztatów szkolnych : Małgorzata Sołtysiak Koordynator merytoryczny projektu: Maria Suliga Kierownik Zespołu ds. projektów KOWEZiU: Agnieszka Pfeiffer Redakcja i skład: Biuro Projektów KOWEZiU Publikacja powstała w ramach projektu systemowego Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego w ramach Działania 3.3. Poprawa jakości kształcenia, Poddziałanie Modernizacja treści i metod kształcenia, Priorytet III, Program Operacyjny KAPITAŁ LUDZKI. Projekt realizowany przez Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej. Projekt współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Społecznego. Publikacja jest dystrybuowana bezpłatnie. Copyright by Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej Warszawa 2013 Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej Warszawa ul. Spartańska 1B 2

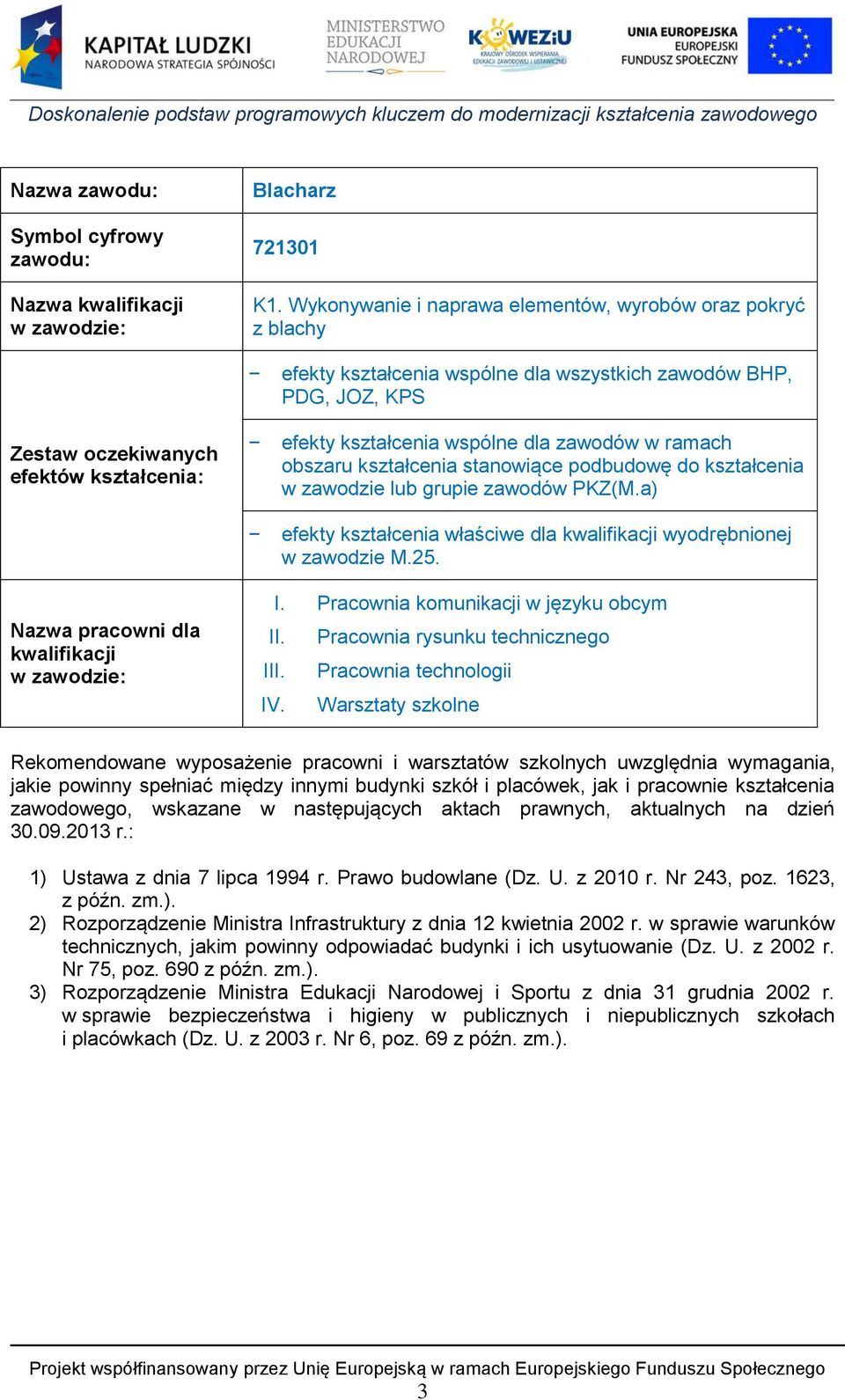

3 Nazwa zawodu: Symbol cyfrowy zawodu: Nazwa kwalifikacji w zawodzie: Blacharz K1. Wykonywanie i naprawa elementów, wyrobów oraz pokryć z blachy Zestaw oczekiwanych efektów kształcenia: Nazwa pracowni dla kwalifikacji w zawodzie: efekty kształcenia wspólne dla wszystkich zawodów BHP, PDG, JOZ, KPS efekty kształcenia wspólne dla zawodów w ramach obszaru kształcenia stanowiące podbudowę do kształcenia w zawodzie lub grupie zawodów PKZ(M.a) efekty kształcenia właściwe dla kwalifikacji wyodrębnionej w zawodzie M.25. I. Pracownia komunikacji w języku obcym II. III. IV. Pracownia rysunku technicznego Pracownia technologii Warsztaty szkolne Rekomendowane wyposażenie pracowni i warsztatów szkolnych uwzględnia wymagania, jakie powinny spełniać między innymi budynki szkół i placówek, jak i pracownie kształcenia zawodowego, wskazane w następujących aktach prawnych, aktualnych na dzień r.: 1) Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2010 r. Nr 243, poz. 1623, z późn. zm.). 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zm.). 3) Rozporządzenie Ministra Edukacji Narodowej i Sportu z dnia 31 grudnia 2002 r. w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach (Dz. U. z 2003 r. Nr 6, poz. 69 z późn. zm.). 3

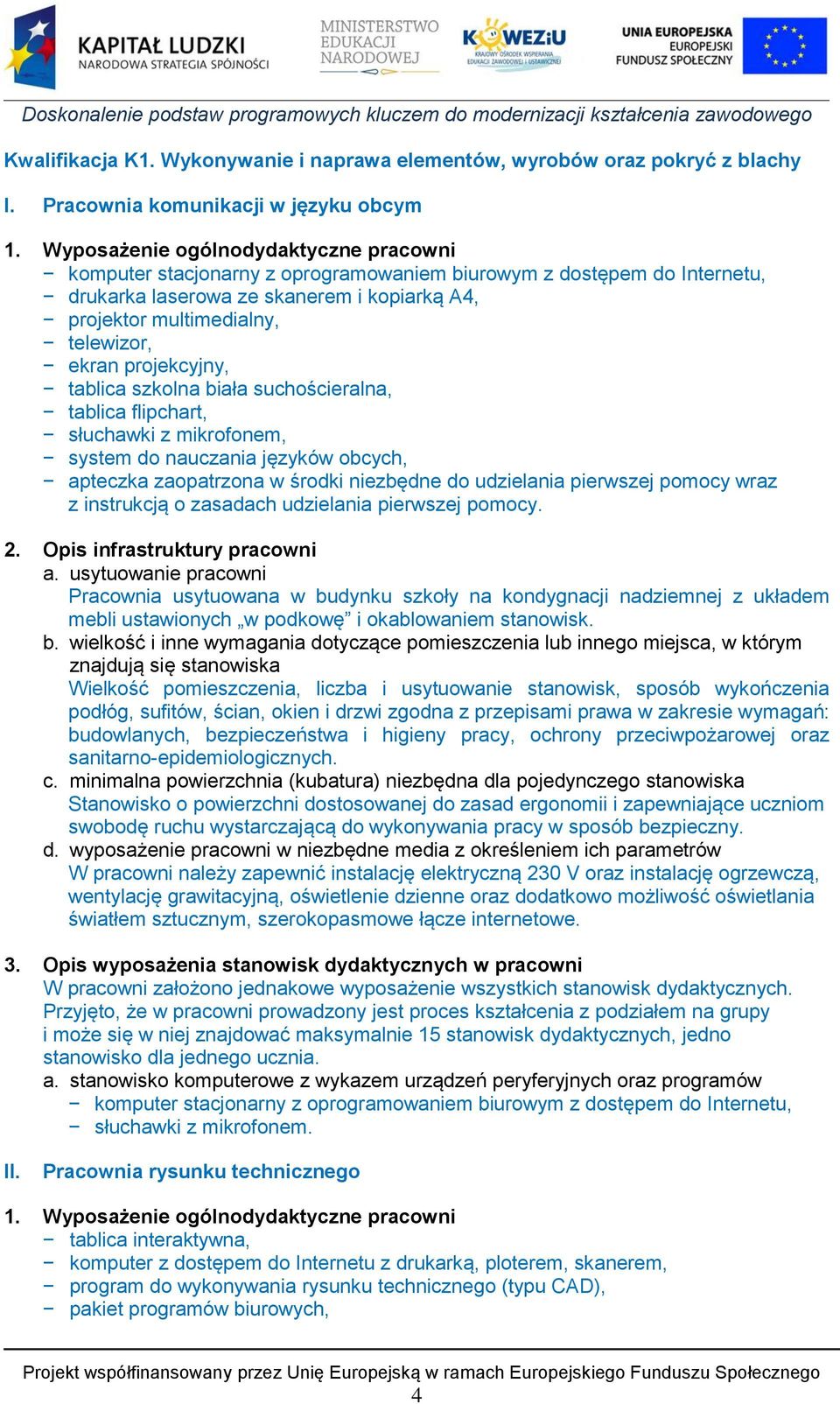

4 Kwalifikacja K1. Wykonywanie i naprawa elementów, wyrobów oraz pokryć z blachy I. Pracownia komunikacji w języku obcym 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, słuchawki z mikrofonem, system do nauczania języków obcych, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie pracowni Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej z układem mebli ustawionych w podkowę i okablowaniem stanowisk. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajdują się stanowiska Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie pracowni w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, słuchawki z mikrofonem. II. Pracownia rysunku technicznego 1. Wyposażenie ogólnodydaktyczne pracowni tablica interaktywna, komputer z dostępem do Internetu z drukarką, ploterem, skanerem, program do wykonywania rysunku technicznego (typu CAD), pakiet programów biurowych, 4

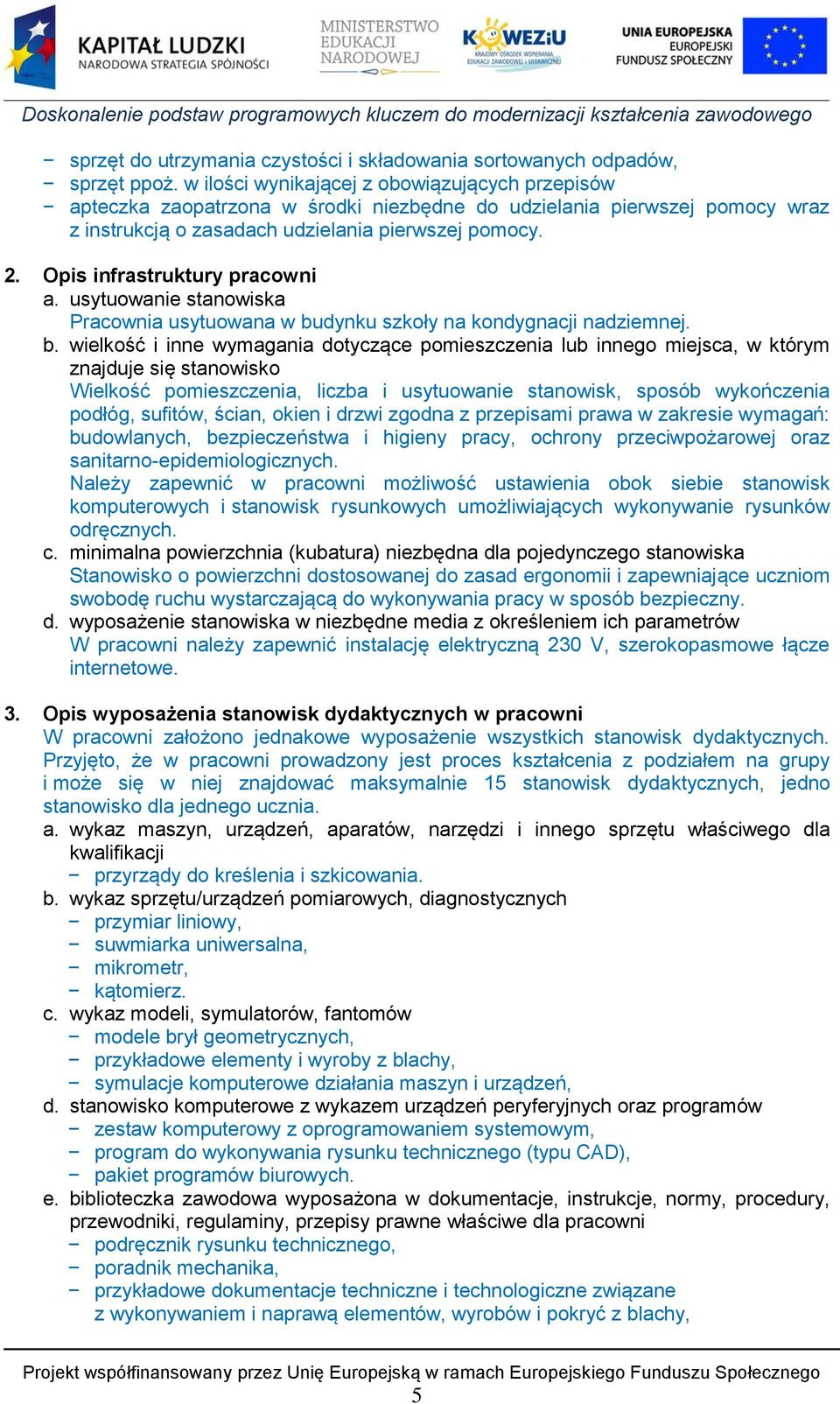

5 sprzęt do utrzymania czystości i składowania sortowanych odpadów, sprzęt ppoż. w ilości wynikającej z obowiązujących przepisów apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie stanowiska Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się stanowisko Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. Należy zapewnić w pracowni możliwość ustawienia obok siebie stanowisk komputerowych i stanowisk rysunkowych umożliwiających wykonywanie rysunków odręcznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla kwalifikacji przyrządy do kreślenia i szkicowania. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych przymiar liniowy, suwmiarka uniwersalna, mikrometr, kątomierz. c. wykaz modeli, symulatorów, fantomów modele brył geometrycznych, przykładowe elementy i wyroby z blachy, symulacje komputerowe działania maszyn i urządzeń, d. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów zestaw komputerowy z oprogramowaniem systemowym, program do wykonywania rysunku technicznego (typu CAD), pakiet programów biurowych. e. biblioteczka zawodowa wyposażona w dokumentacje, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni podręcznik rysunku technicznego, poradnik mechanika, przykładowe dokumentacje techniczne i technologiczne związane z wykonywaniem i naprawą elementów, wyrobów i pokryć z blachy, 5

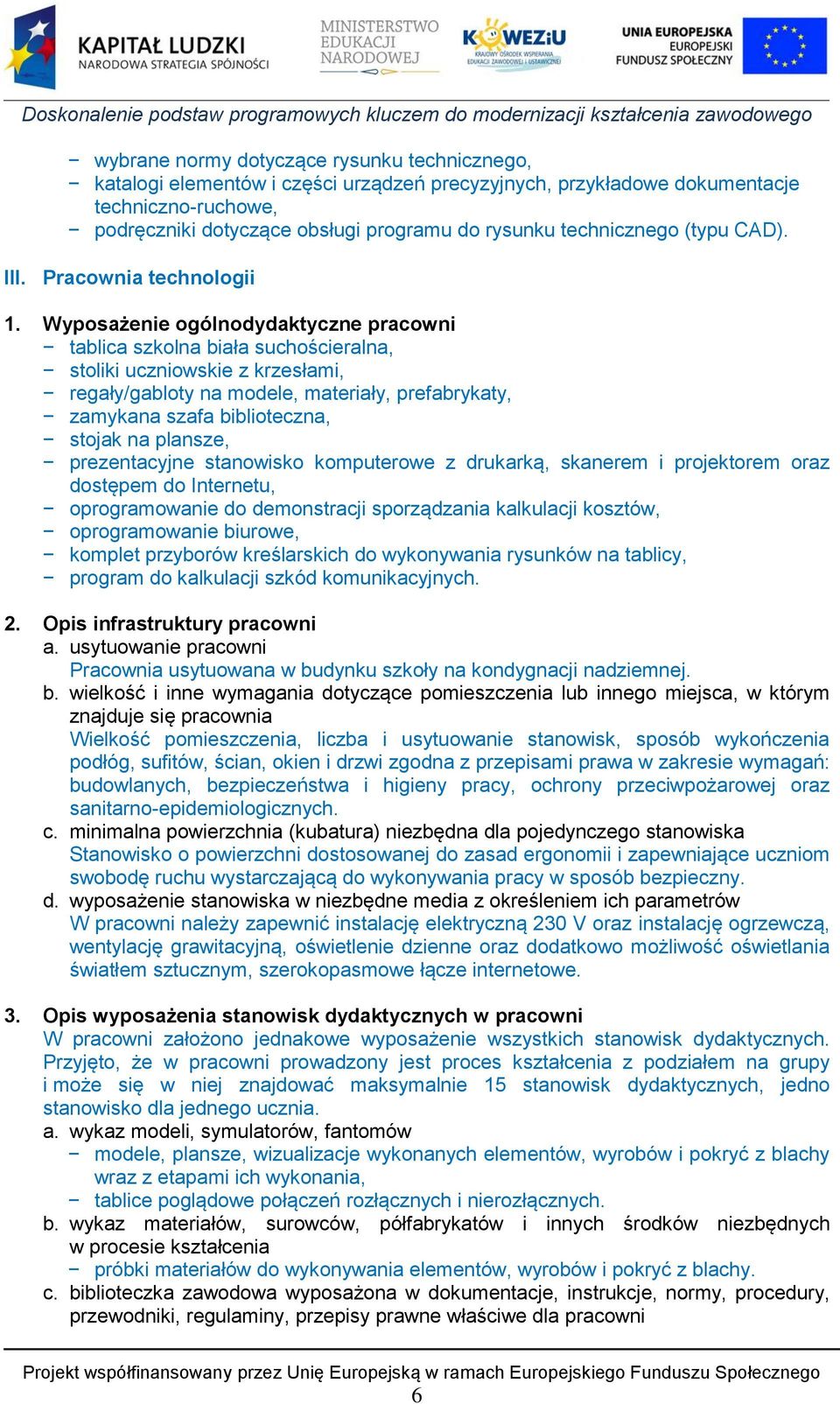

6 wybrane normy dotyczące rysunku technicznego, katalogi elementów i części urządzeń precyzyjnych, przykładowe dokumentacje techniczno-ruchowe, podręczniki dotyczące obsługi programu do rysunku technicznego (typu CAD). III. Pracownia technologii 1. Wyposażenie ogólnodydaktyczne pracowni tablica szkolna biała suchościeralna, stoliki uczniowskie z krzesłami, regały/gabloty na modele, materiały, prefabrykaty, zamykana szafa biblioteczna, stojak na plansze, prezentacyjne stanowisko komputerowe z drukarką, skanerem i projektorem oraz dostępem do Internetu, oprogramowanie do demonstracji sporządzania kalkulacji kosztów, oprogramowanie biurowe, komplet przyborów kreślarskich do wykonywania rysunków na tablicy, program do kalkulacji szkód komunikacyjnych. 2. Opis infrastruktury pracowni a. usytuowanie pracowni Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajduje się pracownia Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. wykaz modeli, symulatorów, fantomów modele, plansze, wizualizacje wykonanych elementów, wyrobów i pokryć z blachy wraz z etapami ich wykonania, tablice poglądowe połączeń rozłącznych i nierozłącznych. b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia próbki materiałów do wykonywania elementów, wyrobów i pokryć z blachy. c. biblioteczka zawodowa wyposażona w dokumentacje, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni 6

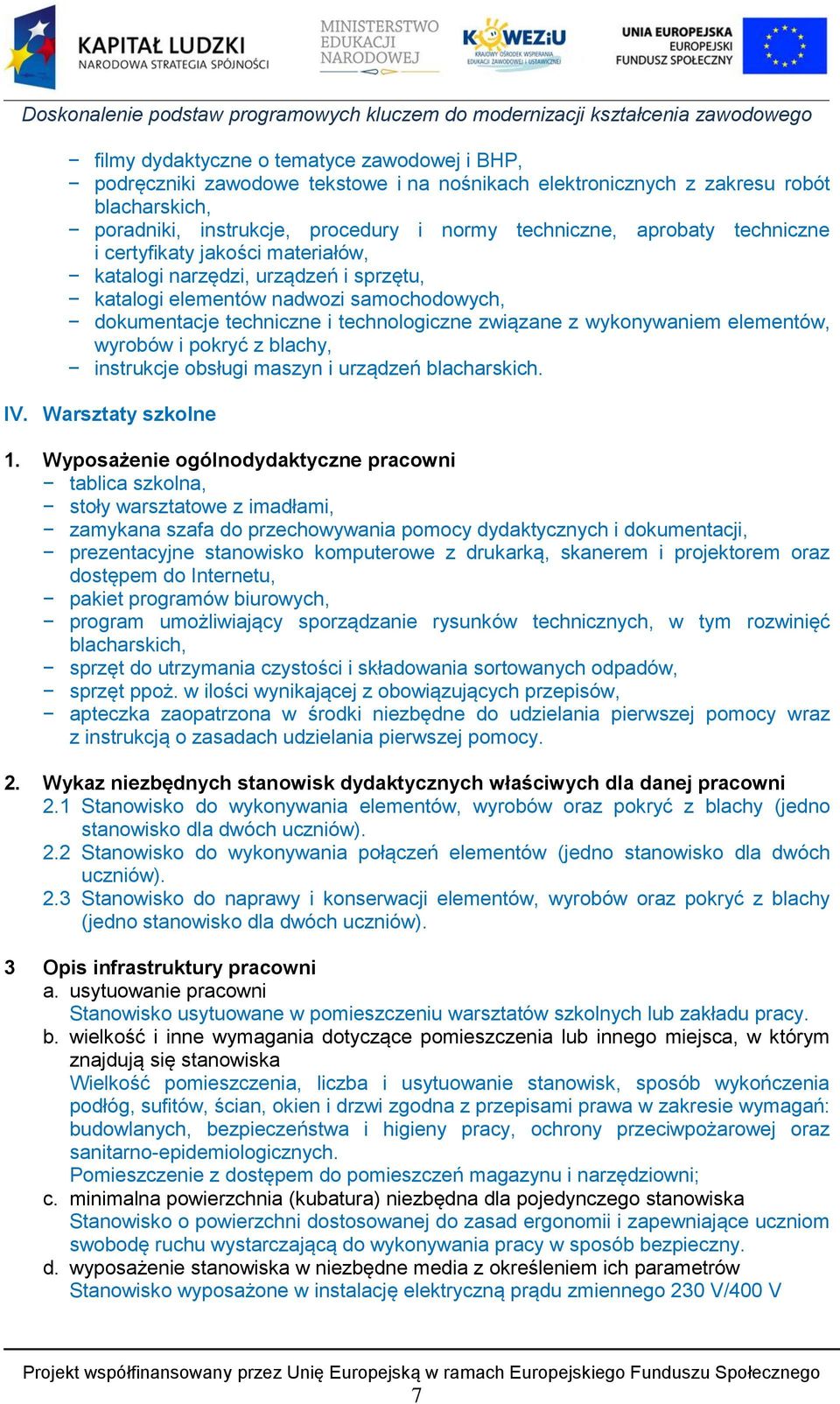

7 filmy dydaktyczne o tematyce zawodowej i BHP, podręczniki zawodowe tekstowe i na nośnikach elektronicznych z zakresu robót blacharskich, poradniki, instrukcje, procedury i normy techniczne, aprobaty techniczne i certyfikaty jakości materiałów, katalogi narzędzi, urządzeń i sprzętu, katalogi elementów nadwozi samochodowych, dokumentacje techniczne i technologiczne związane z wykonywaniem elementów, wyrobów i pokryć z blachy, instrukcje obsługi maszyn i urządzeń blacharskich. IV. Warsztaty szkolne 1. Wyposażenie ogólnodydaktyczne pracowni tablica szkolna, stoły warsztatowe z imadłami, zamykana szafa do przechowywania pomocy dydaktycznych i dokumentacji, prezentacyjne stanowisko komputerowe z drukarką, skanerem i projektorem oraz dostępem do Internetu, pakiet programów biurowych, program umożliwiający sporządzanie rysunków technicznych, w tym rozwinięć blacharskich, sprzęt do utrzymania czystości i składowania sortowanych odpadów, sprzęt ppoż. w ilości wynikającej z obowiązujących przepisów, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Wykaz niezbędnych stanowisk dydaktycznych właściwych dla danej pracowni 2.1 Stanowisko do wykonywania elementów, wyrobów oraz pokryć z blachy (jedno stanowisko dla dwóch uczniów). 2.2 Stanowisko do wykonywania połączeń elementów (jedno stanowisko dla dwóch uczniów). 2.3 Stanowisko do naprawy i konserwacji elementów, wyrobów oraz pokryć z blachy (jedno stanowisko dla dwóch uczniów). 3 Opis infrastruktury pracowni a. usytuowanie pracowni Stanowisko usytuowane w pomieszczeniu warsztatów szkolnych lub zakładu pracy. b. wielkość i inne wymagania dotyczące pomieszczenia lub innego miejsca, w którym znajdują się stanowiska Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. Pomieszczenie z dostępem do pomieszczeń magazynu i narzędziowni; c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów Stanowisko wyposażone w instalację elektryczną prądu zmiennego 230 V/400 V 7

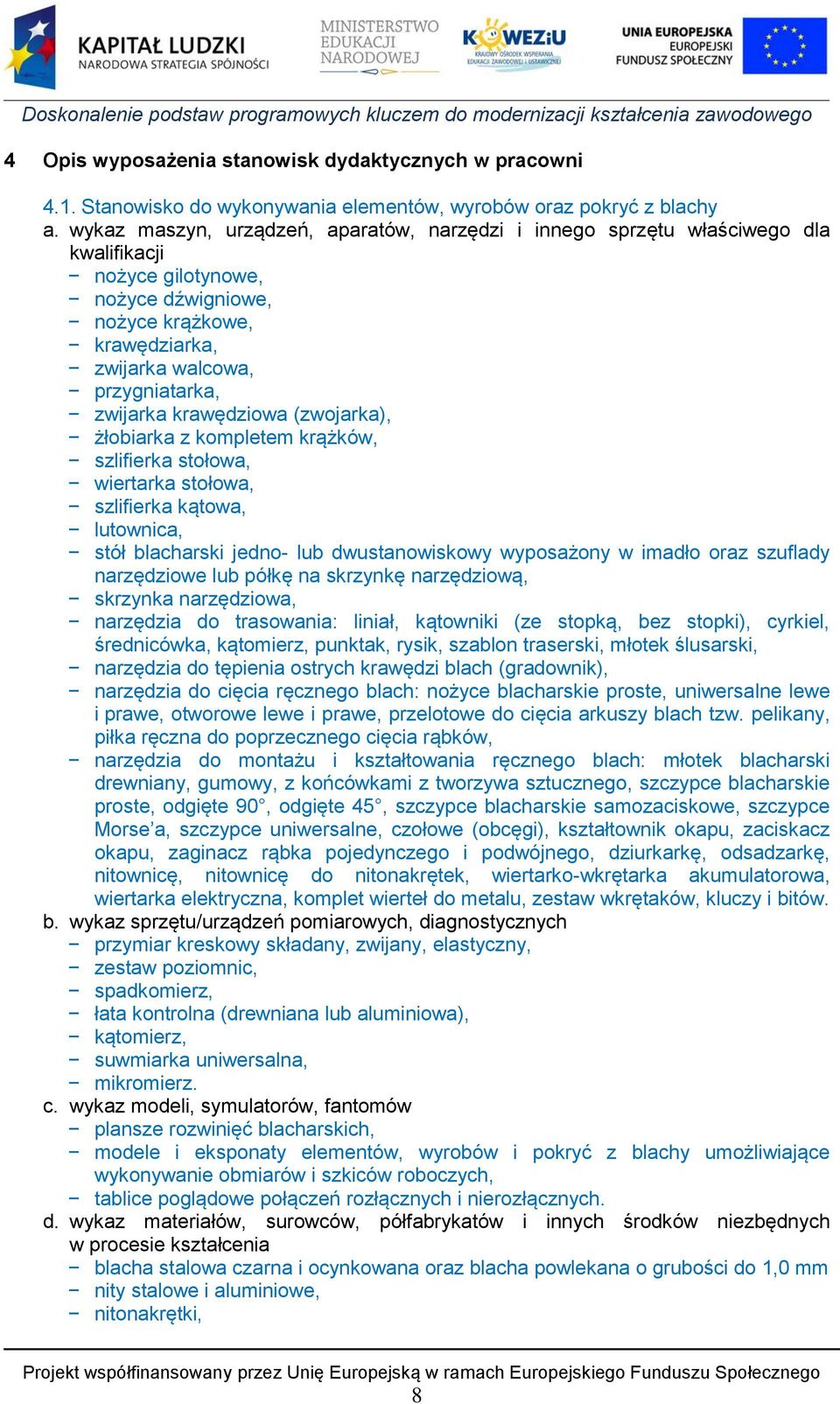

8 4 Opis wyposażenia stanowisk dydaktycznych w pracowni 4.1. Stanowisko do wykonywania elementów, wyrobów oraz pokryć z blachy a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla kwalifikacji nożyce gilotynowe, nożyce dźwigniowe, nożyce krążkowe, krawędziarka, zwijarka walcowa, przygniatarka, zwijarka krawędziowa (zwojarka), żłobiarka z kompletem krążków, szlifierka stołowa, wiertarka stołowa, szlifierka kątowa, lutownica, stół blacharski jedno- lub dwustanowiskowy wyposażony w imadło oraz szuflady narzędziowe lub półkę na skrzynkę narzędziową, skrzynka narzędziowa, narzędzia do trasowania: liniał, kątowniki (ze stopką, bez stopki), cyrkiel, średnicówka, kątomierz, punktak, rysik, szablon traserski, młotek ślusarski, narzędzia do tępienia ostrych krawędzi blach (gradownik), narzędzia do cięcia ręcznego blach: nożyce blacharskie proste, uniwersalne lewe i prawe, otworowe lewe i prawe, przelotowe do cięcia arkuszy blach tzw. pelikany, piłka ręczna do poprzecznego cięcia rąbków, narzędzia do montażu i kształtowania ręcznego blach: młotek blacharski drewniany, gumowy, z końcówkami z tworzywa sztucznego, szczypce blacharskie proste, odgięte 90, odgięte 45, szczypce blacharskie samozaciskowe, szczypce Morse a, szczypce uniwersalne, czołowe (obcęgi), kształtownik okapu, zaciskacz okapu, zaginacz rąbka pojedynczego i podwójnego, dziurkarkę, odsadzarkę, nitownicę, nitownicę do nitonakrętek, wiertarko-wkrętarka akumulatorowa, wiertarka elektryczna, komplet wierteł do metalu, zestaw wkrętaków, kluczy i bitów. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych przymiar kreskowy składany, zwijany, elastyczny, zestaw poziomnic, spadkomierz, łata kontrolna (drewniana lub aluminiowa), kątomierz, suwmiarka uniwersalna, mikromierz. c. wykaz modeli, symulatorów, fantomów plansze rozwinięć blacharskich, modele i eksponaty elementów, wyrobów i pokryć z blachy umożliwiające wykonywanie obmiarów i szkiców roboczych, tablice poglądowe połączeń rozłącznych i nierozłącznych. d. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia blacha stalowa czarna i ocynkowana oraz blacha powlekana o grubości do 1,0 mm nity stalowe i aluminiowe, nitonakrętki, 8

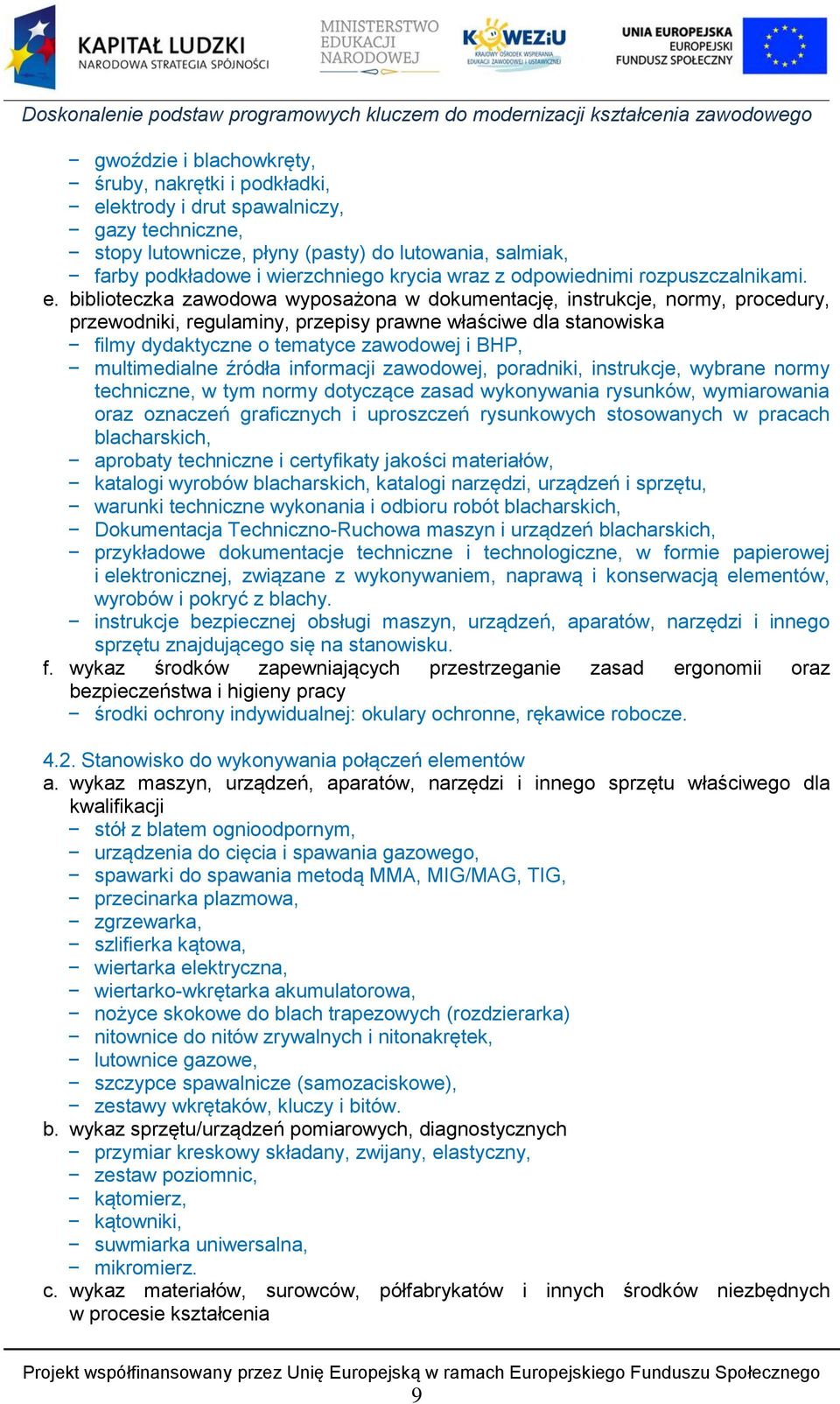

9 gwoździe i blachowkręty, śruby, nakrętki i podkładki, elektrody i drut spawalniczy, gazy techniczne, stopy lutownicze, płyny (pasty) do lutowania, salmiak, farby podkładowe i wierzchniego krycia wraz z odpowiednimi rozpuszczalnikami. e. biblioteczka zawodowa wyposażona w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla stanowiska filmy dydaktyczne o tematyce zawodowej i BHP, multimedialne źródła informacji zawodowej, poradniki, instrukcje, wybrane normy techniczne, w tym normy dotyczące zasad wykonywania rysunków, wymiarowania oraz oznaczeń graficznych i uproszczeń rysunkowych stosowanych w pracach blacharskich, aprobaty techniczne i certyfikaty jakości materiałów, katalogi wyrobów blacharskich, katalogi narzędzi, urządzeń i sprzętu, warunki techniczne wykonania i odbioru robót blacharskich, Dokumentacja Techniczno-Ruchowa maszyn i urządzeń blacharskich, przykładowe dokumentacje techniczne i technologiczne, w formie papierowej i elektronicznej, związane z wykonywaniem, naprawą i konserwacją elementów, wyrobów i pokryć z blachy. instrukcje bezpiecznej obsługi maszyn, urządzeń, aparatów, narzędzi i innego sprzętu znajdującego się na stanowisku. f. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy środki ochrony indywidualnej: okulary ochronne, rękawice robocze Stanowisko do wykonywania połączeń elementów a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla kwalifikacji stół z blatem ognioodpornym, urządzenia do cięcia i spawania gazowego, spawarki do spawania metodą MMA, MIG/MAG, TIG, przecinarka plazmowa, zgrzewarka, szlifierka kątowa, wiertarka elektryczna, wiertarko-wkrętarka akumulatorowa, nożyce skokowe do blach trapezowych (rozdzierarka) nitownice do nitów zrywalnych i nitonakrętek, lutownice gazowe, szczypce spawalnicze (samozaciskowe), zestawy wkrętaków, kluczy i bitów. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych przymiar kreskowy składany, zwijany, elastyczny, zestaw poziomnic, kątomierz, kątowniki, suwmiarka uniwersalna, mikromierz. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia 9

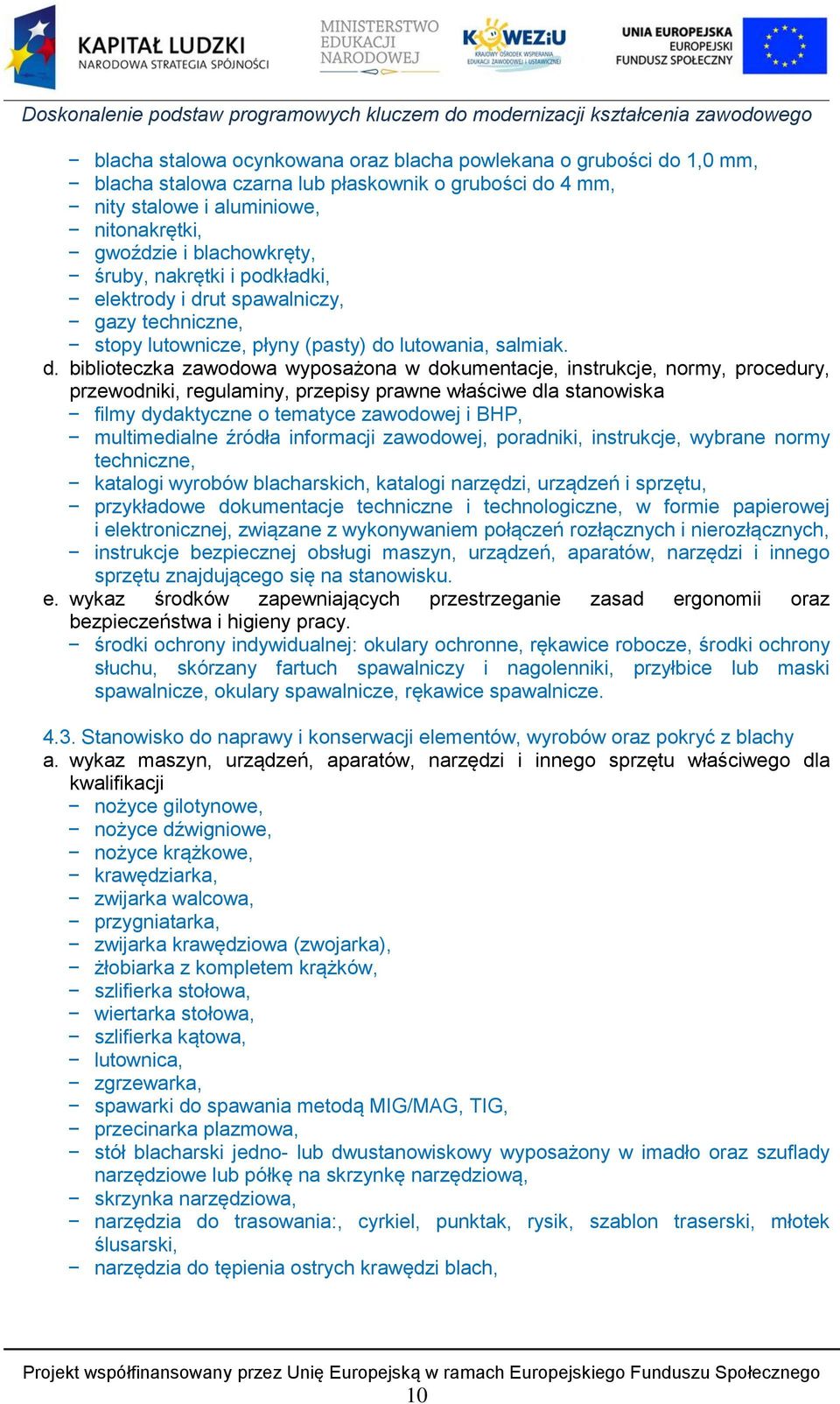

10 blacha stalowa ocynkowana oraz blacha powlekana o grubości do 1,0 mm, blacha stalowa czarna lub płaskownik o grubości do 4 mm, nity stalowe i aluminiowe, nitonakrętki, gwoździe i blachowkręty, śruby, nakrętki i podkładki, elektrody i drut spawalniczy, gazy techniczne, stopy lutownicze, płyny (pasty) do lutowania, salmiak. d. biblioteczka zawodowa wyposażona w dokumentacje, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla stanowiska filmy dydaktyczne o tematyce zawodowej i BHP, multimedialne źródła informacji zawodowej, poradniki, instrukcje, wybrane normy techniczne, katalogi wyrobów blacharskich, katalogi narzędzi, urządzeń i sprzętu, przykładowe dokumentacje techniczne i technologiczne, w formie papierowej i elektronicznej, związane z wykonywaniem połączeń rozłącznych i nierozłącznych, instrukcje bezpiecznej obsługi maszyn, urządzeń, aparatów, narzędzi i innego sprzętu znajdującego się na stanowisku. e. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy. środki ochrony indywidualnej: okulary ochronne, rękawice robocze, środki ochrony słuchu, skórzany fartuch spawalniczy i nagolenniki, przyłbice lub maski spawalnicze, okulary spawalnicze, rękawice spawalnicze Stanowisko do naprawy i konserwacji elementów, wyrobów oraz pokryć z blachy a. wykaz maszyn, urządzeń, aparatów, narzędzi i innego sprzętu właściwego dla kwalifikacji nożyce gilotynowe, nożyce dźwigniowe, nożyce krążkowe, krawędziarka, zwijarka walcowa, przygniatarka, zwijarka krawędziowa (zwojarka), żłobiarka z kompletem krążków, szlifierka stołowa, wiertarka stołowa, szlifierka kątowa, lutownica, zgrzewarka, spawarki do spawania metodą MIG/MAG, TIG, przecinarka plazmowa, stół blacharski jedno- lub dwustanowiskowy wyposażony w imadło oraz szuflady narzędziowe lub półkę na skrzynkę narzędziową, skrzynka narzędziowa, narzędzia do trasowania:, cyrkiel, punktak, rysik, szablon traserski, młotek ślusarski, narzędzia do tępienia ostrych krawędzi blach, 10

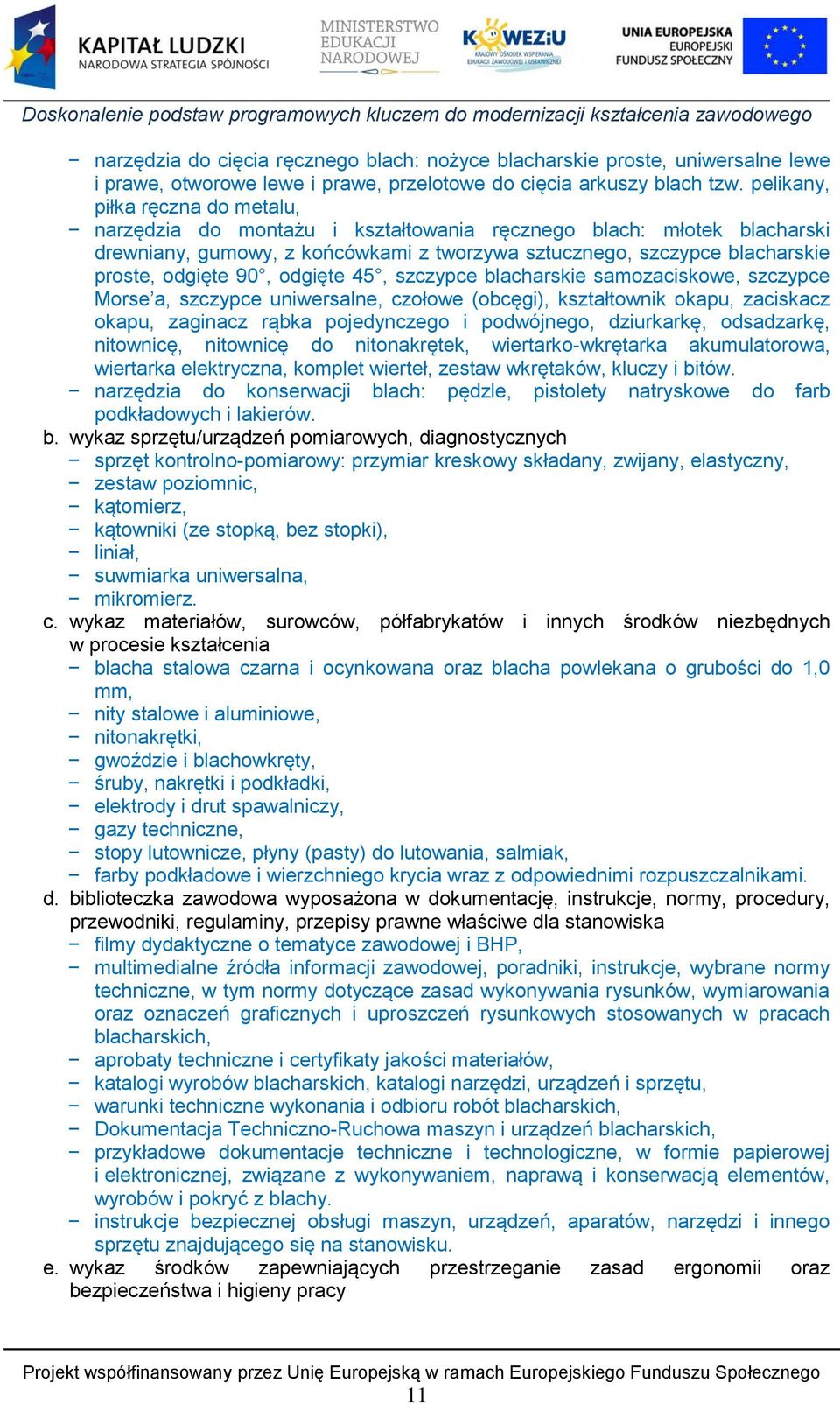

11 narzędzia do cięcia ręcznego blach: nożyce blacharskie proste, uniwersalne lewe i prawe, otworowe lewe i prawe, przelotowe do cięcia arkuszy blach tzw. pelikany, piłka ręczna do metalu, narzędzia do montażu i kształtowania ręcznego blach: młotek blacharski drewniany, gumowy, z końcówkami z tworzywa sztucznego, szczypce blacharskie proste, odgięte 90, odgięte 45, szczypce blacharskie samozaciskowe, szczypce Morse a, szczypce uniwersalne, czołowe (obcęgi), kształtownik okapu, zaciskacz okapu, zaginacz rąbka pojedynczego i podwójnego, dziurkarkę, odsadzarkę, nitownicę, nitownicę do nitonakrętek, wiertarko-wkrętarka akumulatorowa, wiertarka elektryczna, komplet wierteł, zestaw wkrętaków, kluczy i bitów. narzędzia do konserwacji blach: pędzle, pistolety natryskowe do farb podkładowych i lakierów. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych sprzęt kontrolno-pomiarowy: przymiar kreskowy składany, zwijany, elastyczny, zestaw poziomnic, kątomierz, kątowniki (ze stopką, bez stopki), liniał, suwmiarka uniwersalna, mikromierz. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia blacha stalowa czarna i ocynkowana oraz blacha powlekana o grubości do 1,0 mm, nity stalowe i aluminiowe, nitonakrętki, gwoździe i blachowkręty, śruby, nakrętki i podkładki, elektrody i drut spawalniczy, gazy techniczne, stopy lutownicze, płyny (pasty) do lutowania, salmiak, farby podkładowe i wierzchniego krycia wraz z odpowiednimi rozpuszczalnikami. d. biblioteczka zawodowa wyposażona w dokumentację, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla stanowiska filmy dydaktyczne o tematyce zawodowej i BHP, multimedialne źródła informacji zawodowej, poradniki, instrukcje, wybrane normy techniczne, w tym normy dotyczące zasad wykonywania rysunków, wymiarowania oraz oznaczeń graficznych i uproszczeń rysunkowych stosowanych w pracach blacharskich, aprobaty techniczne i certyfikaty jakości materiałów, katalogi wyrobów blacharskich, katalogi narzędzi, urządzeń i sprzętu, warunki techniczne wykonania i odbioru robót blacharskich, Dokumentacja Techniczno-Ruchowa maszyn i urządzeń blacharskich, przykładowe dokumentacje techniczne i technologiczne, w formie papierowej i elektronicznej, związane z wykonywaniem, naprawą i konserwacją elementów, wyrobów i pokryć z blachy. instrukcje bezpiecznej obsługi maszyn, urządzeń, aparatów, narzędzi i innego sprzętu znajdującego się na stanowisku. e. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy 11

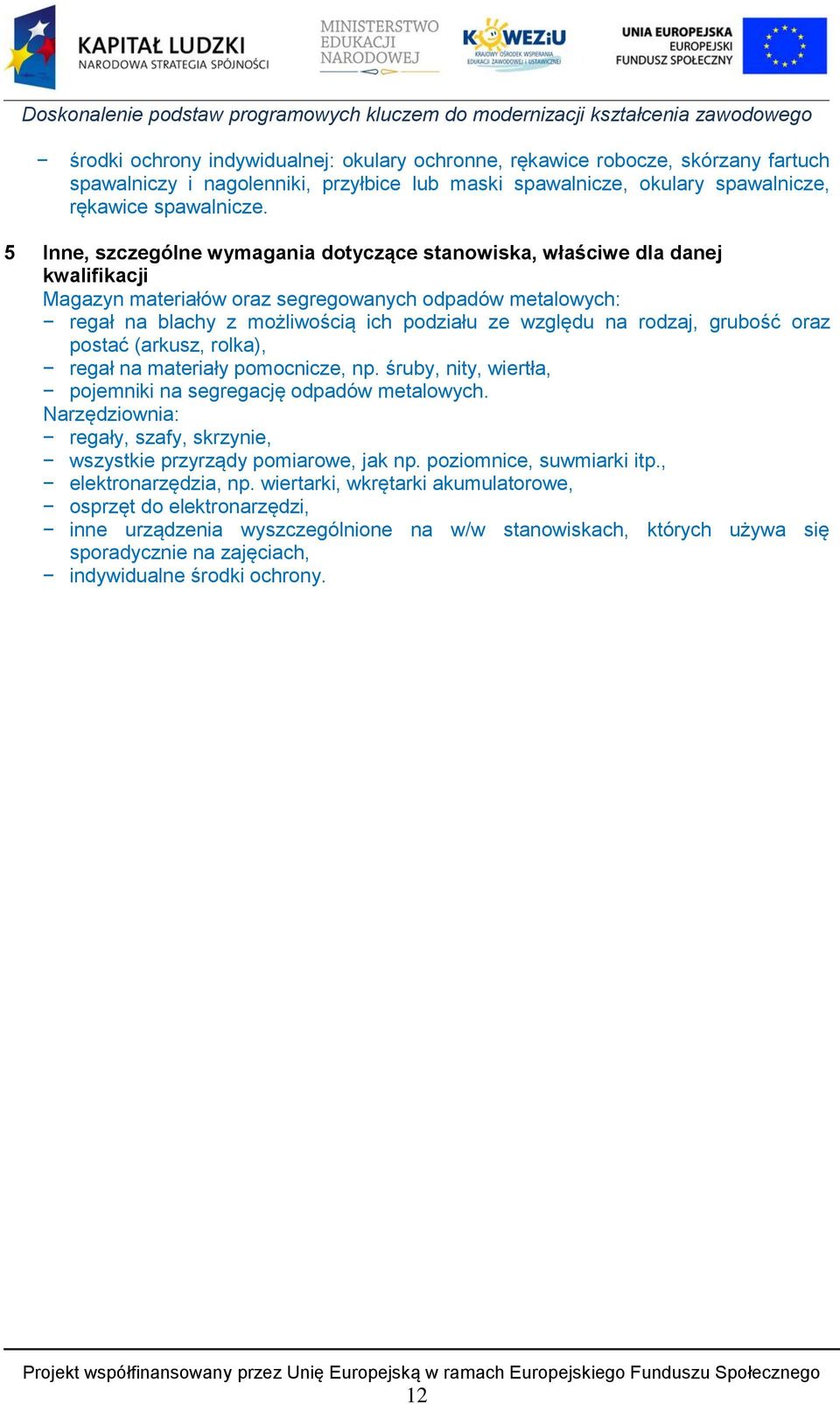

12 środki ochrony indywidualnej: okulary ochronne, rękawice robocze, skórzany fartuch spawalniczy i nagolenniki, przyłbice lub maski spawalnicze, okulary spawalnicze, rękawice spawalnicze. 5 Inne, szczególne wymagania dotyczące stanowiska, właściwe dla danej kwalifikacji Magazyn materiałów oraz segregowanych odpadów metalowych: regał na blachy z możliwością ich podziału ze względu na rodzaj, grubość oraz postać (arkusz, rolka), regał na materiały pomocnicze, np. śruby, nity, wiertła, pojemniki na segregację odpadów metalowych. Narzędziownia: regały, szafy, skrzynie, wszystkie przyrządy pomiarowe, jak np. poziomnice, suwmiarki itp., elektronarzędzia, np. wiertarki, wkrętarki akumulatorowe, osprzęt do elektronarzędzi, inne urządzenia wyszczególnione na w/w stanowiskach, których używa się sporadycznie na zajęciach, indywidualne środki ochrony. 12

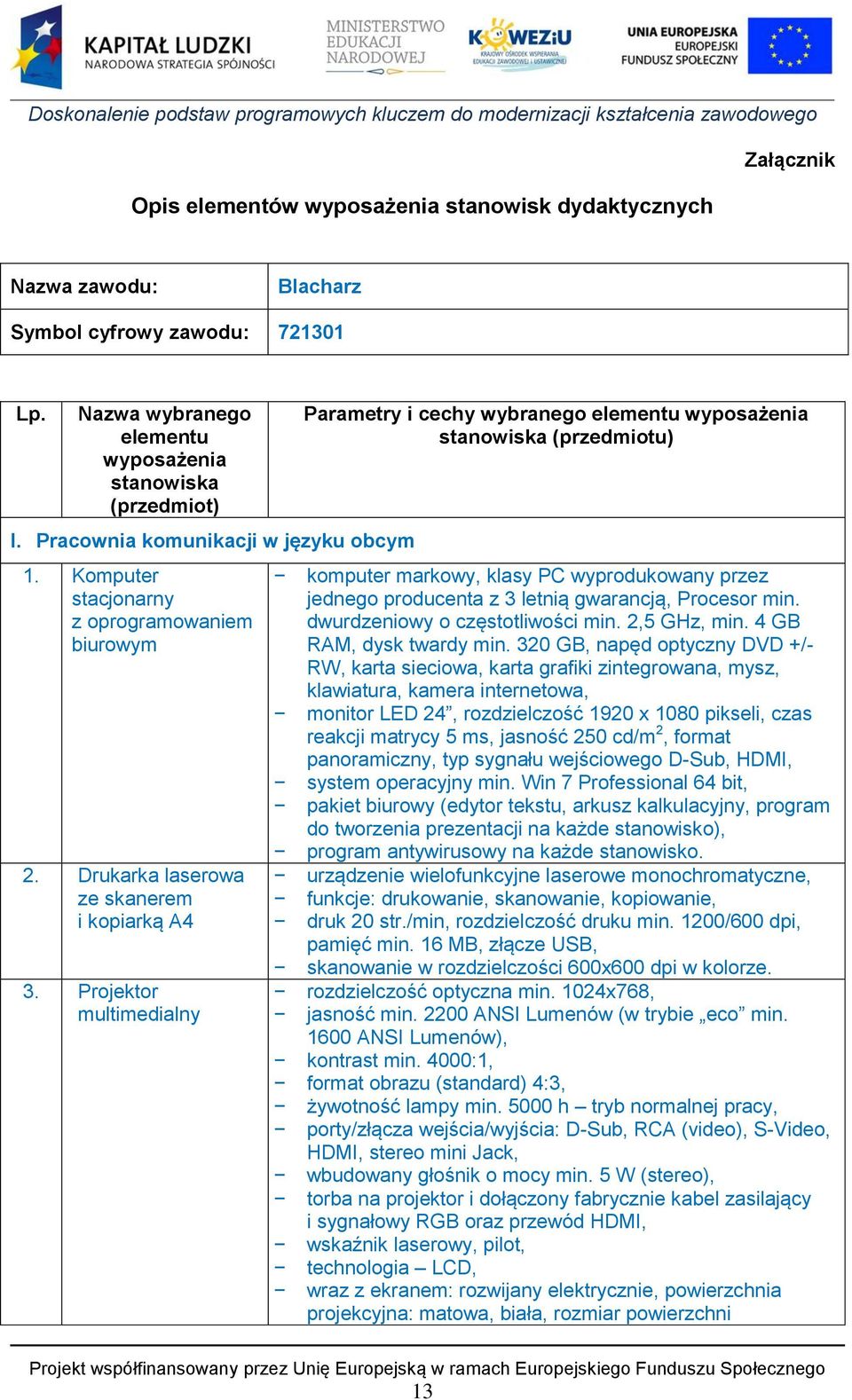

13 Opis elementów wyposażenia stanowisk dydaktycznych Załącznik Nazwa zawodu: Blacharz Symbol cyfrowy zawodu: Lp. Nazwa wybranego elementu wyposażenia stanowiska (przedmiot) I. Pracownia komunikacji w języku obcym 1. Komputer stacjonarny z oprogramowaniem biurowym 2. Drukarka laserowa ze skanerem i kopiarką A4 3. Projektor multimedialny Parametry i cechy wybranego elementu wyposażenia stanowiska (przedmiotu) komputer markowy, klasy PC wyprodukowany przez jednego producenta z 3 letnią gwarancją, Procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki zintegrowana, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m 2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, system operacyjny min. Win 7 Professional 64 bit, pakiet biurowy (edytor tekstu, arkusz kalkulacyjny, program do tworzenia prezentacji na każde stanowisko), program antywirusowy na każde stanowisko. urządzenie wielofunkcyjne laserowe monochromatyczne, funkcje: drukowanie, skanowanie, kopiowanie, druk 20 str./min, rozdzielczość druku min. 1200/600 dpi, pamięć min. 16 MB, złącze USB, skanowanie w rozdzielczości 600x600 dpi w kolorze. rozdzielczość optyczna min. 1024x768, jasność min ANSI Lumenów (w trybie eco min ANSI Lumenów), kontrast min. 4000:1, format obrazu (standard) 4:3, żywotność lampy min h tryb normalnej pracy, porty/złącza wejścia/wyjścia: D-Sub, RCA (video), S-Video, HDMI, stereo mini Jack, wbudowany głośnik o mocy min. 5 W (stereo), torba na projektor i dołączony fabrycznie kabel zasilający i sygnałowy RGB oraz przewód HDMI, wskaźnik laserowy, pilot, technologia LCD, wraz z ekranem: rozwijany elektrycznie, powierzchnia projekcyjna: matowa, biała, rozmiar powierzchni 13

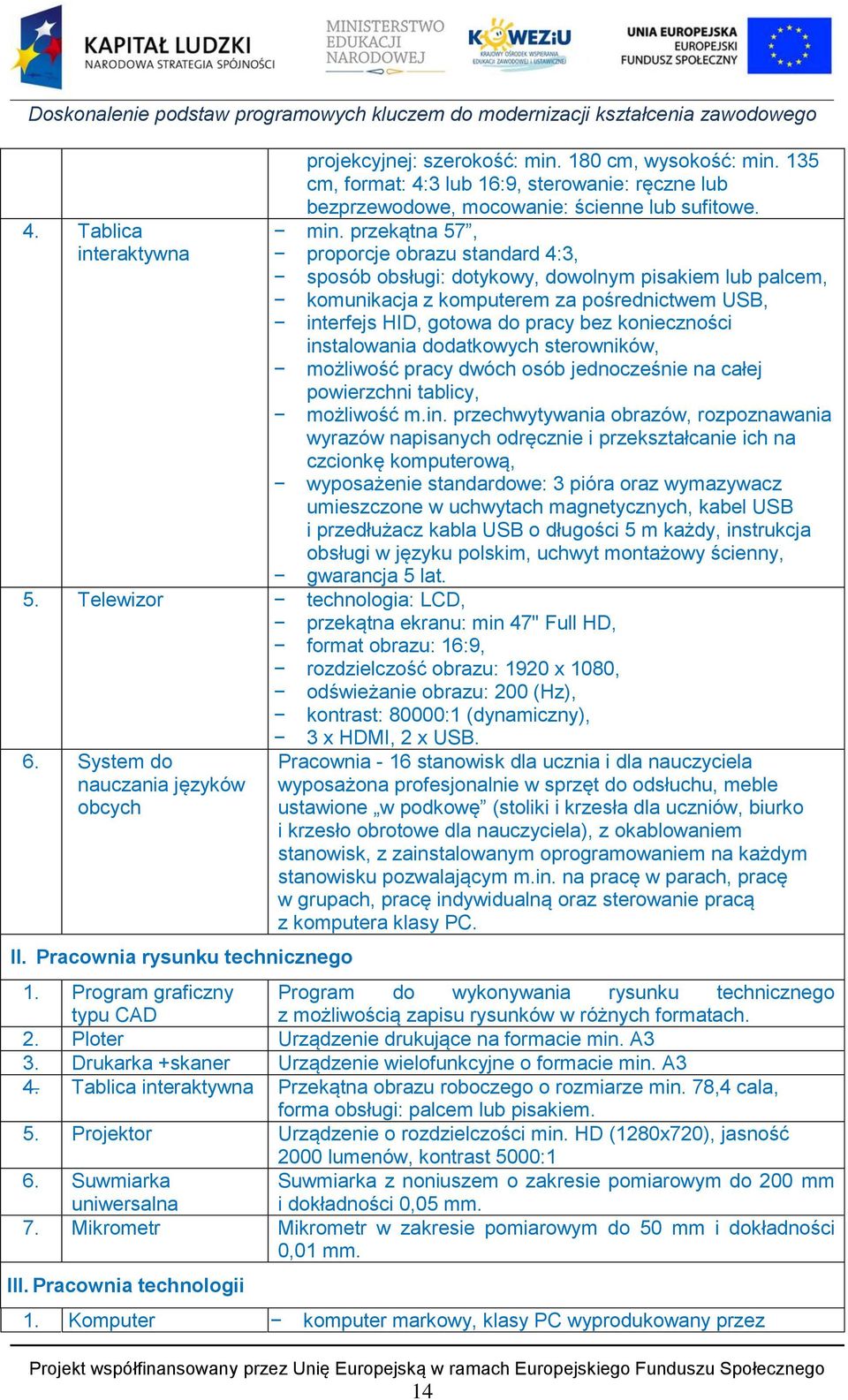

14 4. Tablica interaktywna projekcyjnej: szerokość: min. 180 cm, wysokość: min. 135 cm, format: 4:3 lub 16:9, sterowanie: ręczne lub bezprzewodowe, mocowanie: ścienne lub sufitowe. min. przekątna 57, proporcje obrazu standard 4:3, sposób obsługi: dotykowy, dowolnym pisakiem lub palcem, komunikacja z komputerem za pośrednictwem USB, interfejs HID, gotowa do pracy bez konieczności instalowania dodatkowych sterowników, możliwość pracy dwóch osób jednocześnie na całej powierzchni tablicy, możliwość m.in. przechwytywania obrazów, rozpoznawania wyrazów napisanych odręcznie i przekształcanie ich na czcionkę komputerową, wyposażenie standardowe: 3 pióra oraz wymazywacz umieszczone w uchwytach magnetycznych, kabel USB i przedłużacz kabla USB o długości 5 m każdy, instrukcja obsługi w języku polskim, uchwyt montażowy ścienny, gwarancja 5 lat. 5. Telewizor technologia: LCD, przekątna ekranu: min 47" Full HD, format obrazu: 16:9, rozdzielczość obrazu: 1920 x 1080, odświeżanie obrazu: 200 (Hz), kontrast: 80000:1 (dynamiczny), 3 x HDMI, 2 x USB. 6. System do nauczania języków obcych II. Pracownia rysunku technicznego Pracownia - 16 stanowisk dla ucznia i dla nauczyciela wyposażona profesjonalnie w sprzęt do odsłuchu, meble ustawione w podkowę (stoliki i krzesła dla uczniów, biurko i krzesło obrotowe dla nauczyciela), z okablowaniem stanowisk, z zainstalowanym oprogramowaniem na każdym stanowisku pozwalającym m.in. na pracę w parach, pracę w grupach, pracę indywidualną oraz sterowanie pracą z komputera klasy PC. 1. Program graficzny Program do wykonywania rysunku technicznego typu CAD z możliwością zapisu rysunków w różnych formatach. 2. Ploter Urządzenie drukujące na formacie min. A3 3. Drukarka +skaner Urządzenie wielofunkcyjne o formacie min. A3 4. Tablica interaktywna Przekątna obrazu roboczego o rozmiarze min. 78,4 cala, forma obsługi: palcem lub pisakiem. 5. Projektor Urządzenie o rozdzielczości min. HD (1280x720), jasność 2000 lumenów, kontrast 5000:1 6. Suwmiarka uniwersalna Suwmiarka z noniuszem o zakresie pomiarowym do 200 mm i dokładności 0,05 mm. 7. Mikrometr Mikrometr w zakresie pomiarowym do 50 mm i dokładności 0,01 mm. III. Pracownia technologii 1. Komputer komputer markowy, klasy PC wyprodukowany przez 14

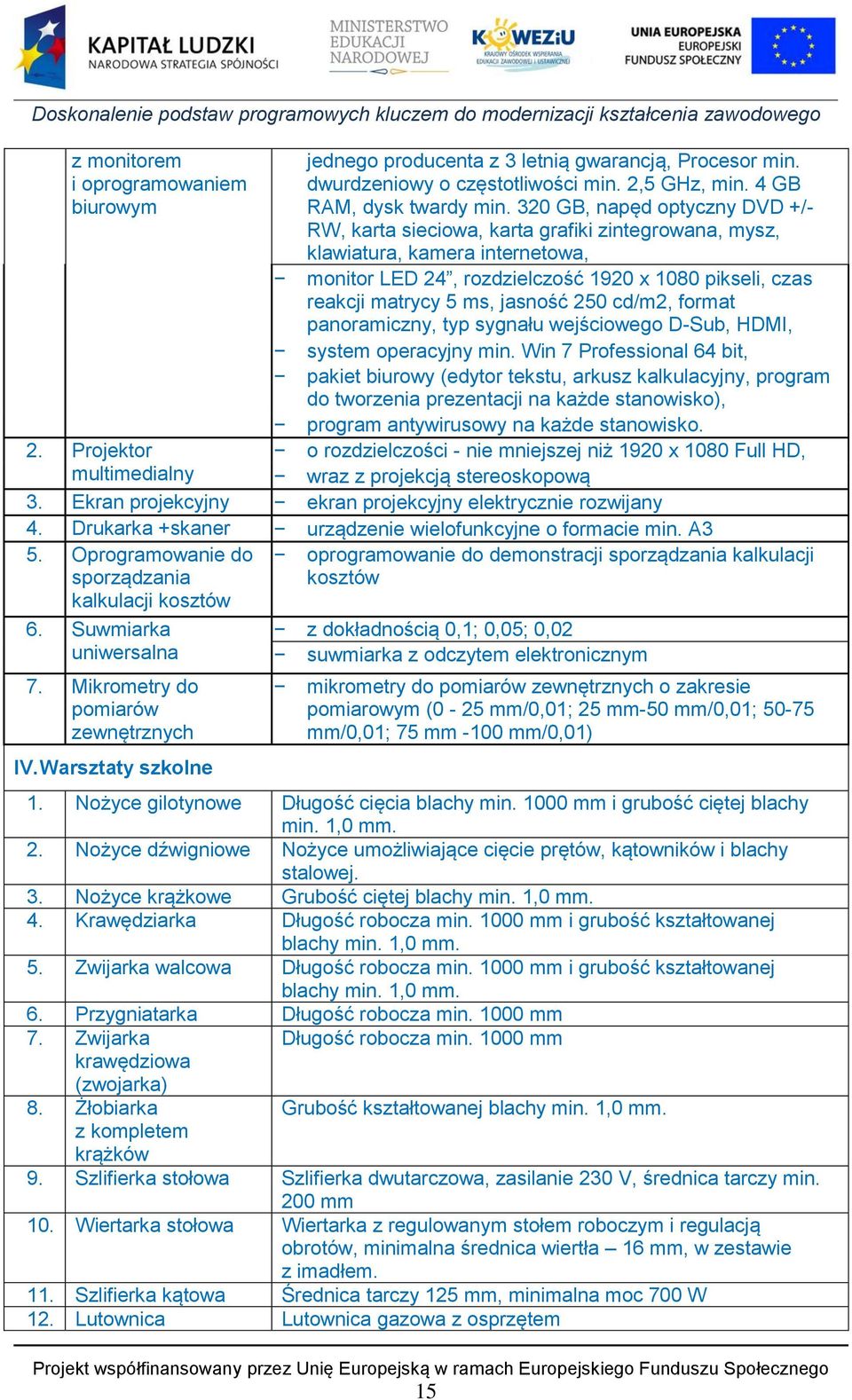

15 z monitorem i oprogramowaniem biurowym jednego producenta z 3 letnią gwarancją, Procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki zintegrowana, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, system operacyjny min. Win 7 Professional 64 bit, pakiet biurowy (edytor tekstu, arkusz kalkulacyjny, program do tworzenia prezentacji na każde stanowisko), program antywirusowy na każde stanowisko. o rozdzielczości - nie mniejszej niż 1920 x 1080 Full HD, wraz z projekcją stereoskopową 2. Projektor multimedialny 3. Ekran projekcyjny ekran projekcyjny elektrycznie rozwijany 4. Drukarka +skaner urządzenie wielofunkcyjne o formacie min. A3 5. Oprogramowanie do oprogramowanie do demonstracji sporządzania kalkulacji sporządzania kosztów kalkulacji kosztów 6. Suwmiarka uniwersalna 7. Mikrometry do pomiarów zewnętrznych IV. Warsztaty szkolne z dokładnością 0,1; 0,05; 0,02 suwmiarka z odczytem elektronicznym mikrometry do pomiarów zewnętrznych o zakresie pomiarowym (0-25 mm/0,01; 25 mm-50 mm/0,01; mm/0,01; 75 mm -100 mm/0,01) 1. Nożyce gilotynowe Długość cięcia blachy min mm i grubość ciętej blachy min. 1,0 mm. 2. Nożyce dźwigniowe Nożyce umożliwiające cięcie prętów, kątowników i blachy stalowej. 3. Nożyce krążkowe Grubość ciętej blachy min. 1,0 mm. 4. Krawędziarka Długość robocza min mm i grubość kształtowanej blachy min. 1,0 mm. 5. Zwijarka walcowa Długość robocza min mm i grubość kształtowanej blachy min. 1,0 mm. 6. Przygniatarka Długość robocza min mm 7. Zwijarka Długość robocza min mm krawędziowa (zwojarka) 8. Żłobiarka Grubość kształtowanej blachy min. 1,0 mm. z kompletem krążków 9. Szlifierka stołowa Szlifierka dwutarczowa, zasilanie 230 V, średnica tarczy min. 200 mm 10. Wiertarka stołowa Wiertarka z regulowanym stołem roboczym i regulacją obrotów, minimalna średnica wiertła 16 mm, w zestawie z imadłem. 11. Szlifierka kątowa Średnica tarczy 125 mm, minimalna moc 700 W 12. Lutownica Lutownica gazowa z osprzętem 15

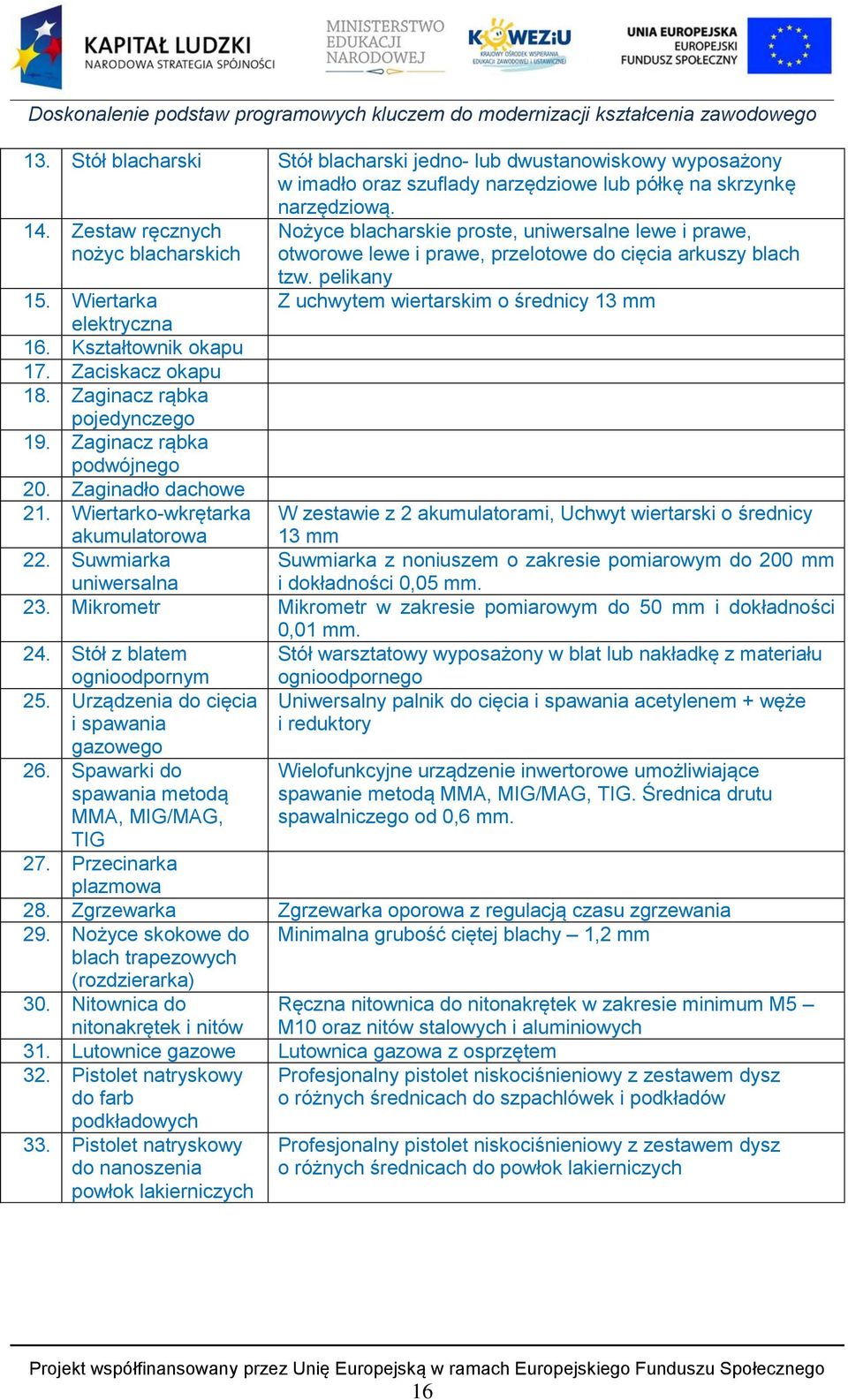

16 13. Stół blacharski Stół blacharski jedno- lub dwustanowiskowy wyposażony w imadło oraz szuflady narzędziowe lub półkę na skrzynkę narzędziową. 14. Zestaw ręcznych nożyc blacharskich Nożyce blacharskie proste, uniwersalne lewe i prawe, otworowe lewe i prawe, przelotowe do cięcia arkuszy blach tzw. pelikany 15. Wiertarka Z uchwytem wiertarskim o średnicy 13 mm elektryczna 16. Kształtownik okapu 17. Zaciskacz okapu 18. Zaginacz rąbka pojedynczego 19. Zaginacz rąbka podwójnego 20. Zaginadło dachowe 21. Wiertarko-wkrętarka akumulatorowa W zestawie z 2 akumulatorami, Uchwyt wiertarski o średnicy 13 mm 22. Suwmiarka uniwersalna Suwmiarka z noniuszem o zakresie pomiarowym do 200 mm i dokładności 0,05 mm. 23. Mikrometr Mikrometr w zakresie pomiarowym do 50 mm i dokładności 0,01 mm. 24. Stół z blatem ognioodpornym Stół warsztatowy wyposażony w blat lub nakładkę z materiału ognioodpornego 25. Urządzenia do cięcia i spawania gazowego Uniwersalny palnik do cięcia i spawania acetylenem + węże i reduktory 26. Spawarki do spawania metodą MMA, MIG/MAG, TIG Wielofunkcyjne urządzenie inwertorowe umożliwiające spawanie metodą MMA, MIG/MAG, TIG. Średnica drutu spawalniczego od 0,6 mm. 27. Przecinarka plazmowa 28. Zgrzewarka Zgrzewarka oporowa z regulacją czasu zgrzewania 29. Nożyce skokowe do blach trapezowych (rozdzierarka) Minimalna grubość ciętej blachy 1,2 mm 30. Nitownica do nitonakrętek i nitów 31. Lutownice gazowe Lutownica gazowa z osprzętem 32. Pistolet natryskowy do farb podkładowych 33. Pistolet natryskowy do nanoszenia powłok lakierniczych Ręczna nitownica do nitonakrętek w zakresie minimum M5 M10 oraz nitów stalowych i aluminiowych Profesjonalny pistolet niskociśnieniowy z zestawem dysz o różnych średnicach do szpachlówek i podkładów Profesjonalny pistolet niskociśnieniowy z zestawem dysz o różnych średnicach do powłok lakierniczych 16
