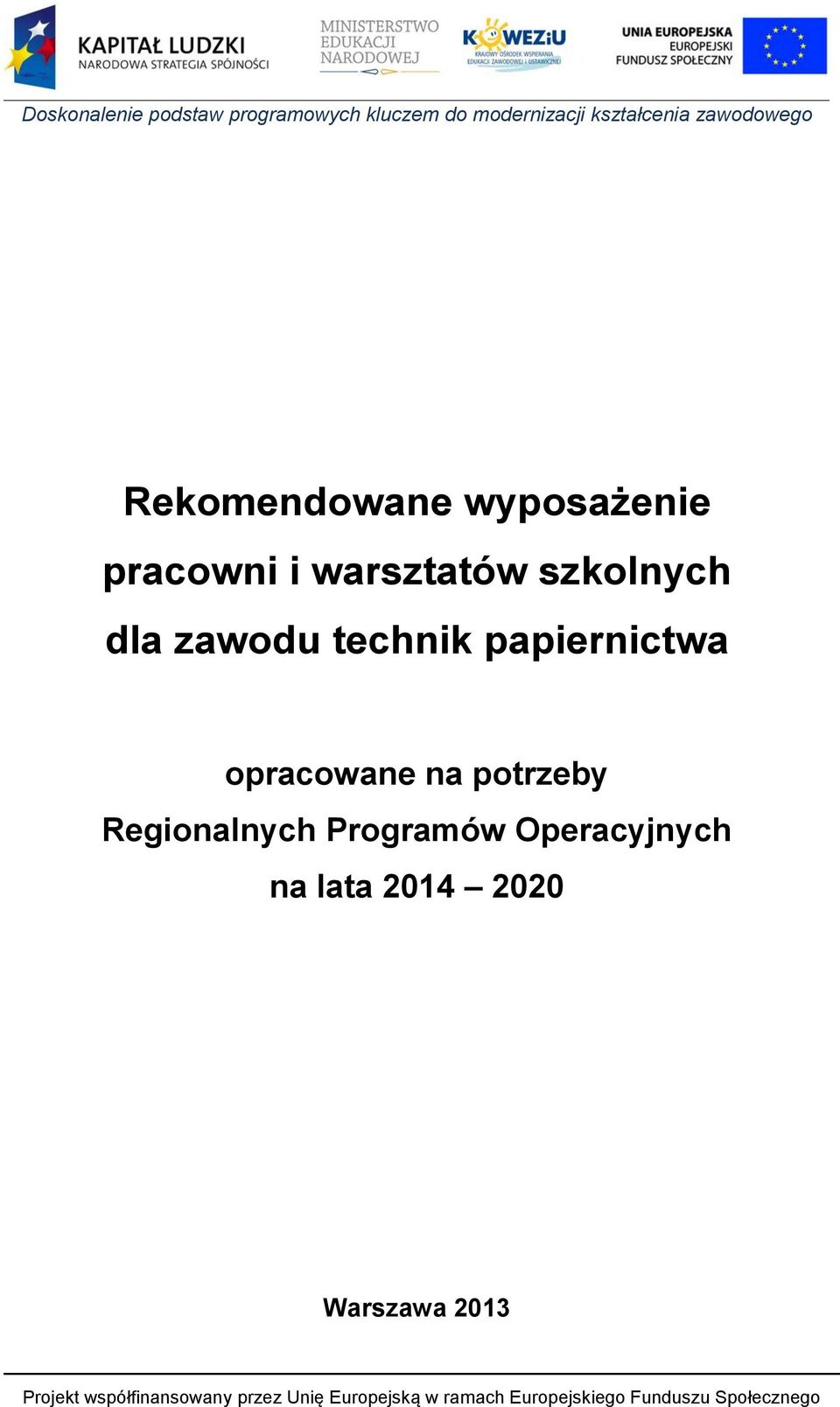

1 Rekomendowane wyposażenie pracowni i warsztatów szkolnych dla zawodu technik papiernictwa opracowane na potrzeby Regionalnych Programów Operacyjnych na lata Warszawa 2013

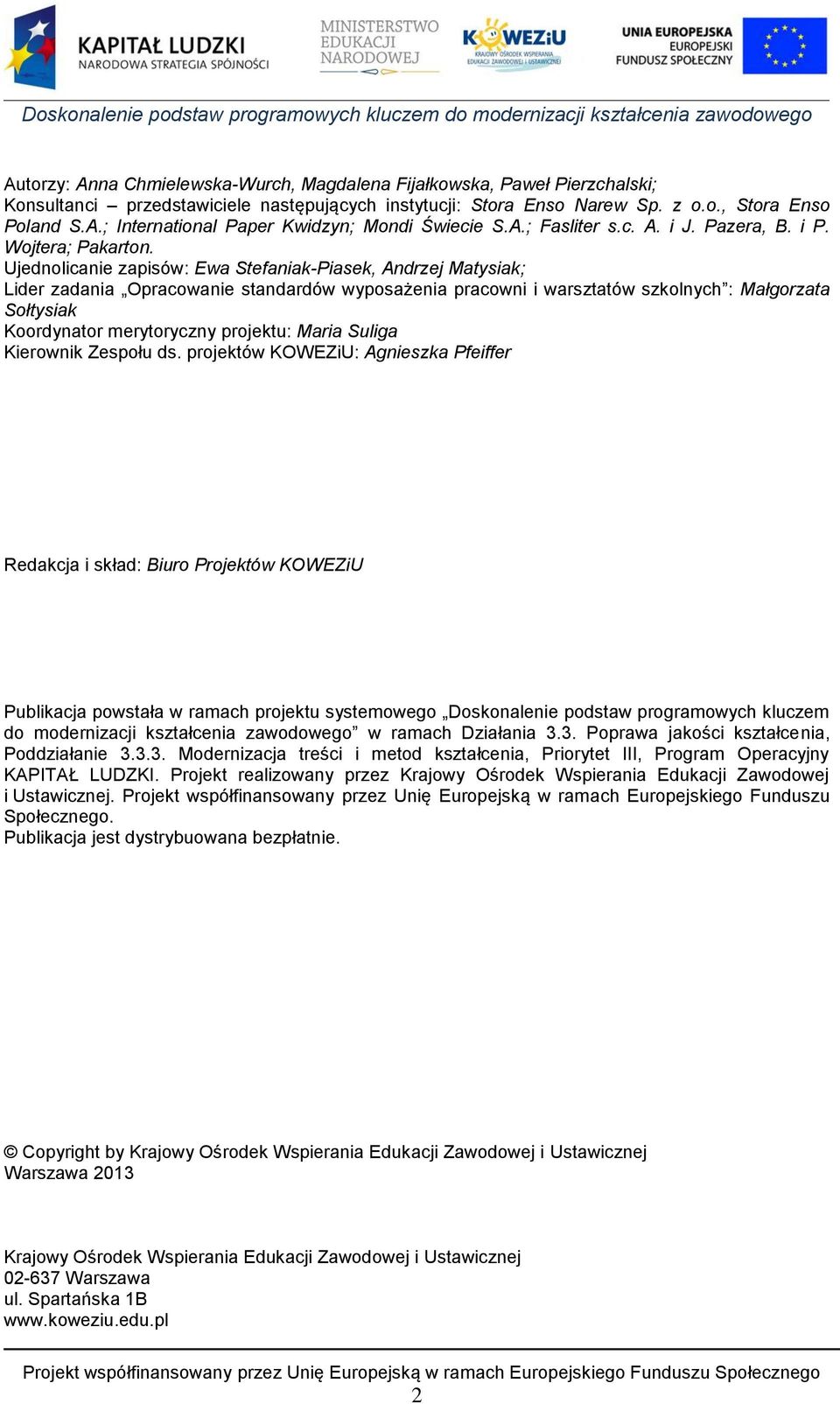

2 Autorzy: Anna Chmielewska-Wurch, Magdalena Fijałkowska, Paweł Pierzchalski; Konsultanci przedstawiciele następujących instytucji: Stora Enso Narew Sp. z o.o., Stora Enso Poland S.A.; International Paper Kwidzyn; Mondi Świecie S.A.; Fasliter s.c. A. i J. Pazera, B. i P. Wojtera; Pakarton. Ujednolicanie zapisów: Ewa Stefaniak-Piasek, Andrzej Matysiak; Lider zadania Opracowanie standardów wyposażenia pracowni i warsztatów szkolnych : Małgorzata Sołtysiak Koordynator merytoryczny projektu: Maria Suliga Kierownik Zespołu ds. projektów KOWEZiU: Agnieszka Pfeiffer Redakcja i skład: Biuro Projektów KOWEZiU Publikacja powstała w ramach projektu systemowego Doskonalenie podstaw programowych kluczem do modernizacji kształcenia zawodowego w ramach Działania 3.3. Poprawa jakości kształcenia, Poddziałanie Modernizacja treści i metod kształcenia, Priorytet III, Program Operacyjny KAPITAŁ LUDZKI. Projekt realizowany przez Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej. Projekt współfinansowany przez Unię Europejską w ramach Europejskiego Funduszu Społecznego. Publikacja jest dystrybuowana bezpłatnie. Copyright by Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej Warszawa 2013 Krajowy Ośrodek Wspierania Edukacji Zawodowej i Ustawicznej Warszawa ul. Spartańska 1B 2

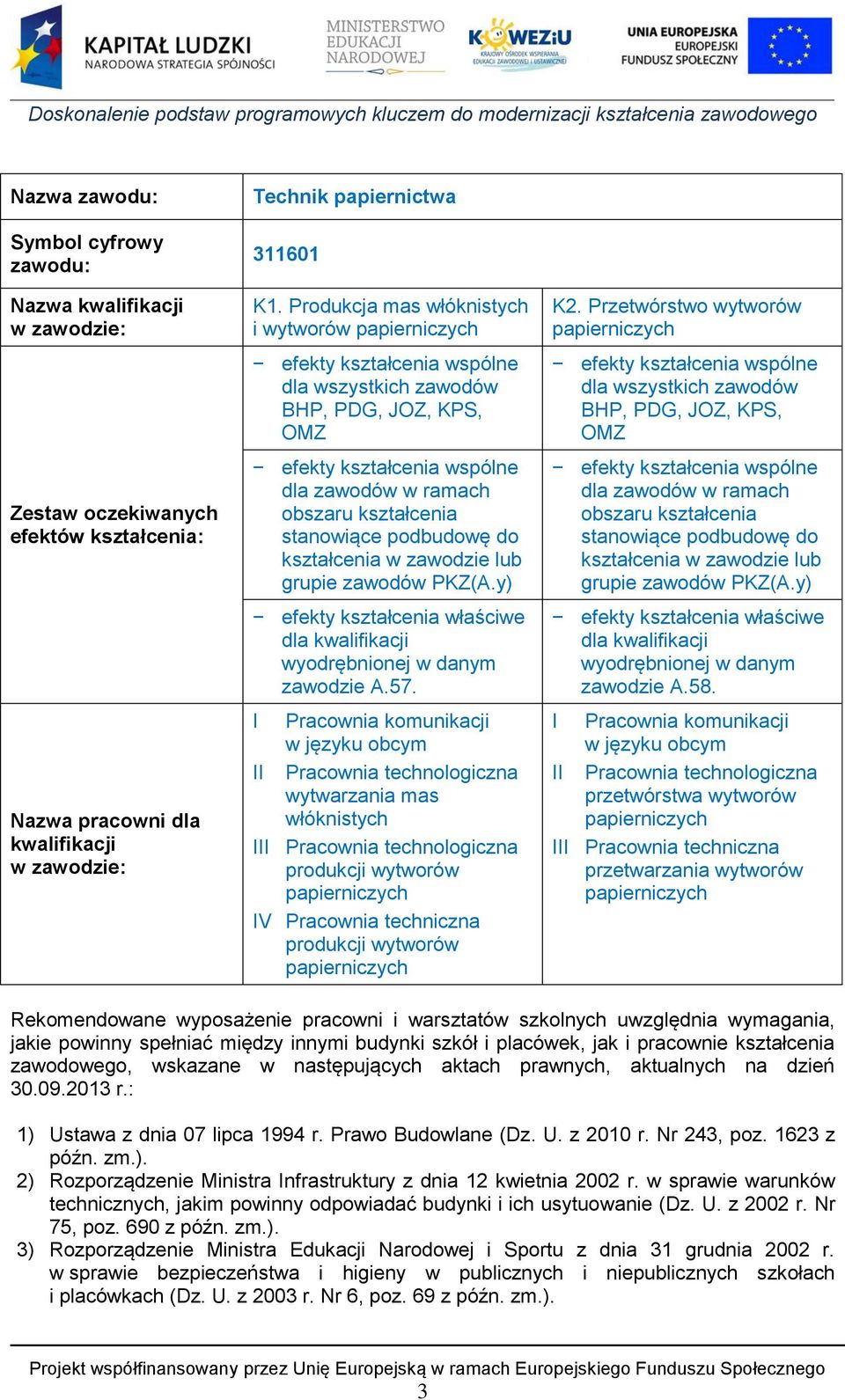

3 Nazwa zawodu: Symbol cyfrowy zawodu: Nazwa w zawodzie: Zestaw oczekiwanych efektów kształcenia: Nazwa pracowni dla w zawodzie: Technik papiernictwa K1. Produkcja mas włóknistych i wytworów papierniczych efekty kształcenia wspólne dla wszystkich zawodów BHP, PDG, JOZ, KPS, OMZ efekty kształcenia wspólne dla zawodów w ramach obszaru kształcenia stanowiące podbudowę do kształcenia w zawodzie lub grupie zawodów PKZ(A.y) efekty kształcenia właściwe dla wyodrębnionej w danym zawodzie A.57. I Pracownia komunikacji w języku obcym II Pracownia technologiczna wytwarzania mas włóknistych III Pracownia technologiczna produkcji wytworów papierniczych IV Pracownia techniczna produkcji wytworów papierniczych K2. Przetwórstwo wytworów papierniczych efekty kształcenia wspólne dla wszystkich zawodów BHP, PDG, JOZ, KPS, OMZ efekty kształcenia wspólne dla zawodów w ramach obszaru kształcenia stanowiące podbudowę do kształcenia w zawodzie lub grupie zawodów PKZ(A.y) efekty kształcenia właściwe dla wyodrębnionej w danym zawodzie A.58. I Pracownia komunikacji w języku obcym II Pracownia technologiczna przetwórstwa wytworów papierniczych III Pracownia techniczna przetwarzania wytworów papierniczych Rekomendowane wyposażenie pracowni i warsztatów szkolnych uwzględnia wymagania, jakie powinny spełniać między innymi budynki szkół i placówek, jak i pracownie kształcenia zawodowego, wskazane w następujących aktach prawnych, aktualnych na dzień r.: 1) Ustawa z dnia 07 lipca 1994 r. Prawo Budowlane (Dz. U. z 2010 r. Nr 243, poz z późn. zm.). 2) Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 2002 r. Nr 75, poz. 690 z późn. zm.). 3) Rozporządzenie Ministra Edukacji Narodowej i Sportu z dnia 31 grudnia 2002 r. w sprawie bezpieczeństwa i higieny w publicznych i niepublicznych szkołach i placówkach (Dz. U. z 2003 r. Nr 6, poz. 69 z późn. zm.). 3

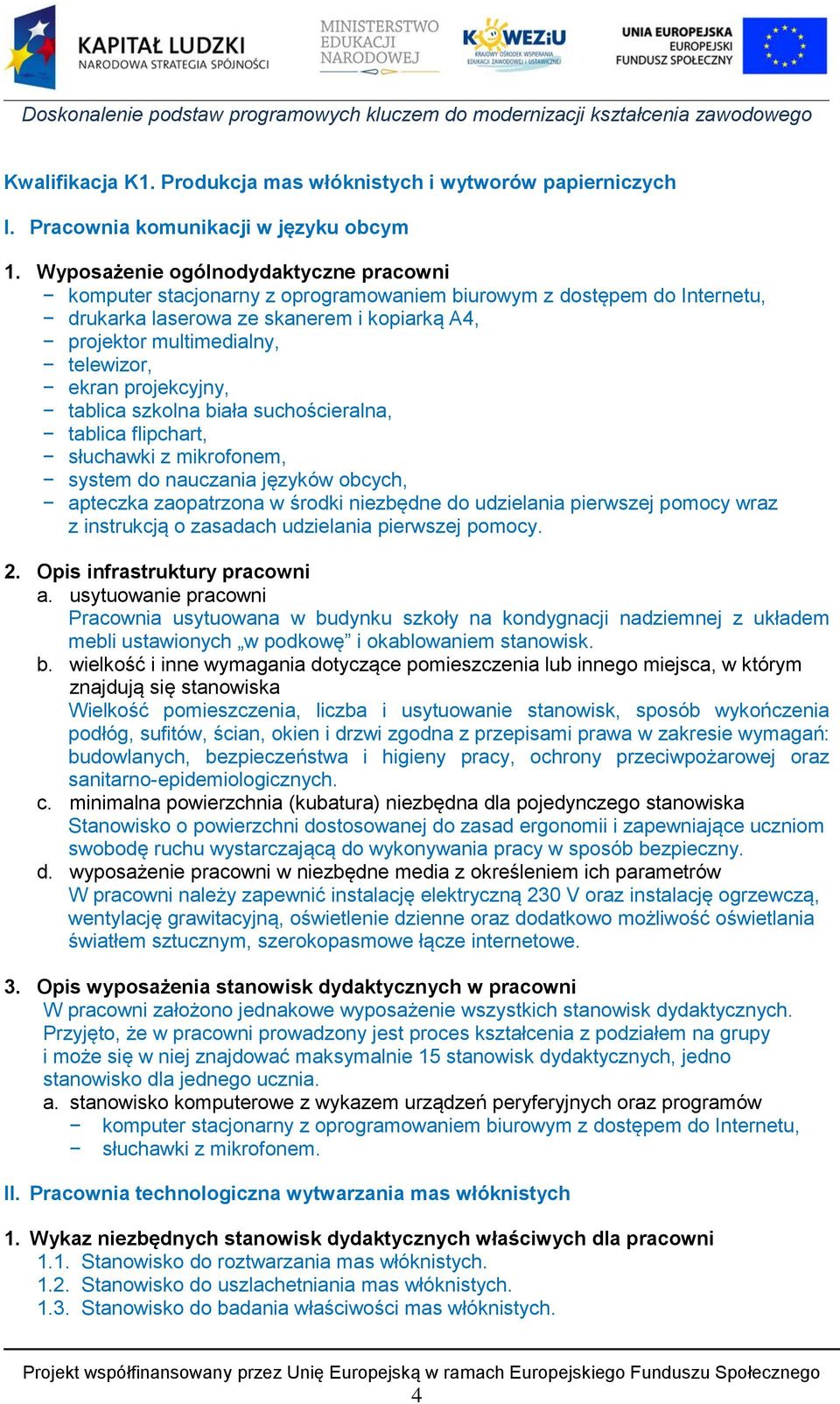

4 Kwalifikacja K1. Produkcja mas włóknistych i wytworów papierniczych I. Pracownia komunikacji w języku obcym 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, słuchawki z mikrofonem, system do nauczania języków obcych, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie pracowni Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej z układem mebli ustawionych w podkowę i okablowaniem stanowisk. znajdują się stanowiska Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie pracowni w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, słuchawki z mikrofonem. II. Pracownia technologiczna wytwarzania mas włóknistych 1. Wykaz niezbędnych stanowisk dydaktycznych właściwych dla pracowni 1.1. Stanowisko do roztwarzania mas włóknistych Stanowisko do uszlachetniania mas włóknistych Stanowisko do badania właściwości mas włóknistych. 4

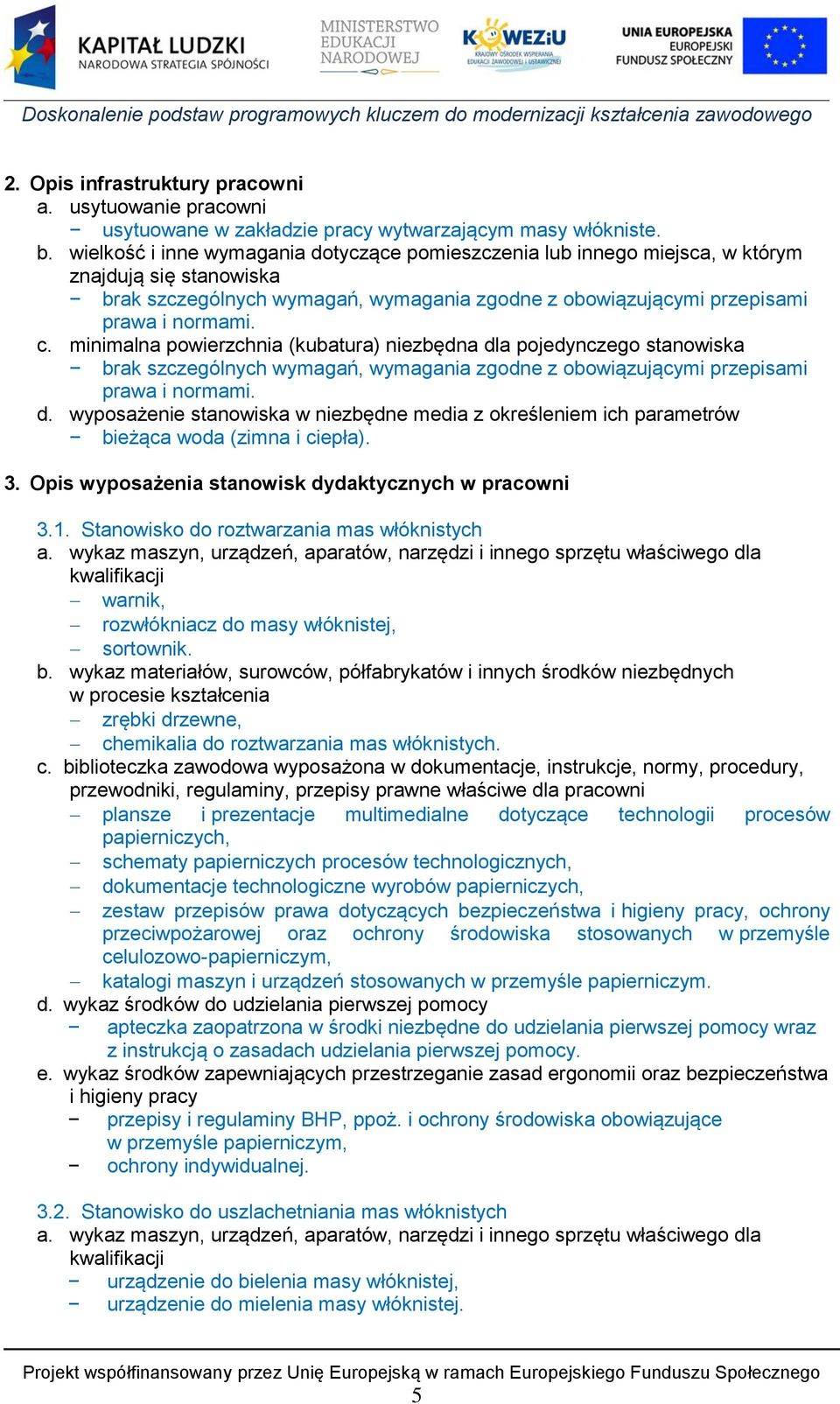

5 2. Opis infrastruktury pracowni a. usytuowanie pracowni usytuowane w zakładzie pracy wytwarzającym masy włókniste. znajdują się stanowiska brak szczególnych wymagań, wymagania zgodne z obowiązującymi przepisami prawa i normami. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska brak szczególnych wymagań, wymagania zgodne z obowiązującymi przepisami prawa i normami. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów bieżąca woda (zimna i ciepła). 3. Opis wyposażenia stanowisk dydaktycznych w pracowni 3.1. Stanowisko do roztwarzania mas włóknistych warnik, rozwłókniacz do masy włóknistej, sortownik. b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia zrębki drzewne, chemikalia do roztwarzania mas włóknistych. c. biblioteczka zawodowa wyposażona w dokumentacje, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni plansze i prezentacje multimedialne dotyczące technologii procesów papierniczych, schematy papierniczych procesów technologicznych, dokumentacje technologiczne wyrobów papierniczych, zestaw przepisów prawa dotyczących bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz ochrony środowiska stosowanych w przemyśle celulozowo-papierniczym, katalogi maszyn i urządzeń stosowanych w przemyśle papierniczym. d. wykaz środków do udzielania pierwszej pomocy apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. e. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy przepisy i regulaminy BHP, ppoż. i ochrony środowiska obowiązujące w przemyśle papierniczym, ochrony indywidualnej Stanowisko do uszlachetniania mas włóknistych urządzenie do bielenia masy włóknistej, urządzenie do mielenia masy włóknistej. 5

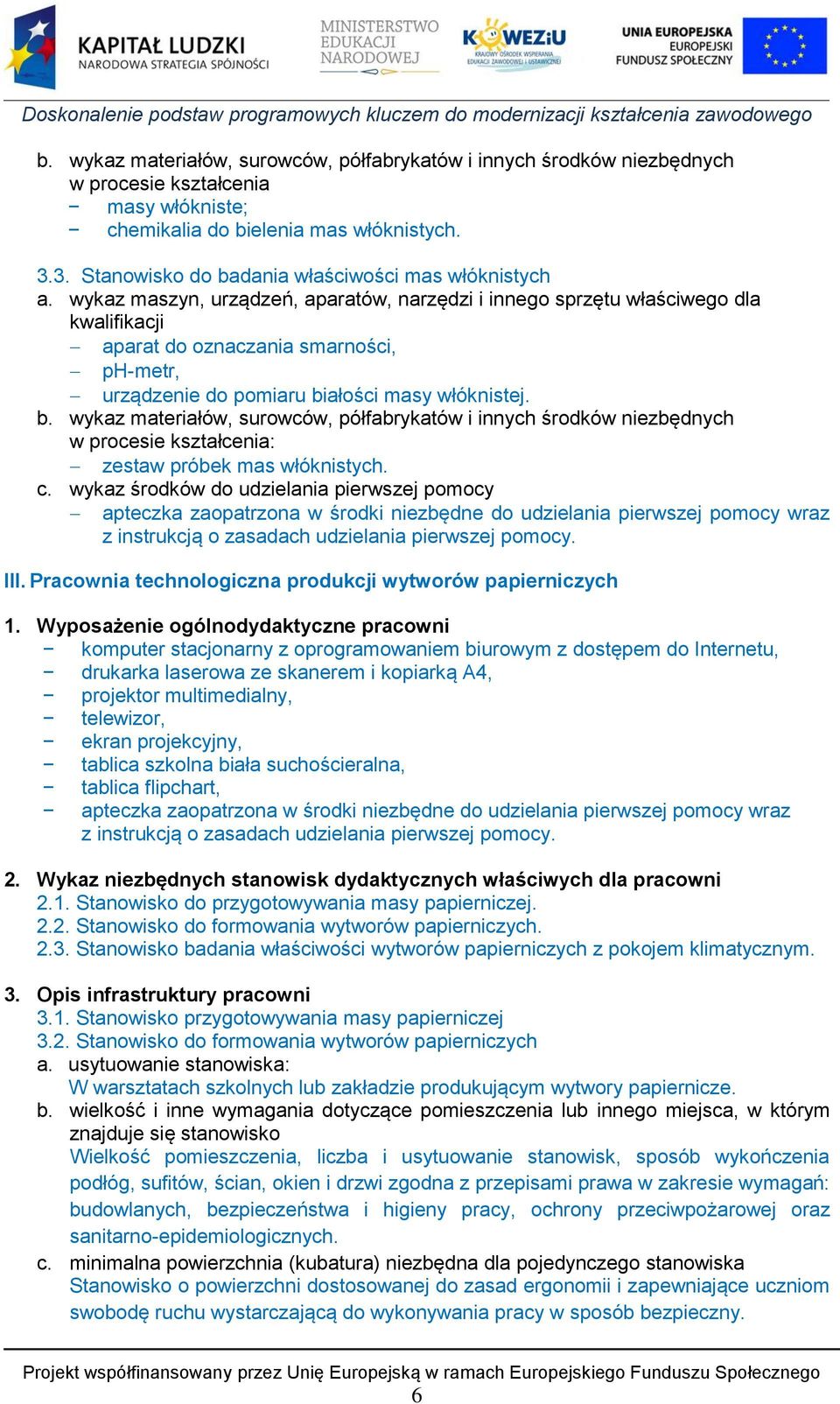

6 b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia masy włókniste; chemikalia do bielenia mas włóknistych Stanowisko do badania właściwości mas włóknistych aparat do smarności, ph-metr, urządzenie do pomiaru białości masy włóknistej. b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia: zestaw próbek mas włóknistych. c. wykaz środków do udzielania pierwszej pomocy apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. III. Pracownia technologiczna produkcji wytworów papierniczych 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Wykaz niezbędnych stanowisk dydaktycznych właściwych dla pracowni 2.1. Stanowisko do przygotowywania masy papierniczej Stanowisko do formowania wytworów papierniczych Stanowisko badania właściwości wytworów papierniczych z pokojem klimatycznym. 3. Opis infrastruktury pracowni 3.1. Stanowisko przygotowywania masy papierniczej 3.2. Stanowisko do formowania wytworów papierniczych a. usytuowanie stanowiska: W warsztatach szkolnych lub zakładzie produkującym wytwory papiernicze. znajduje się stanowisko Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. 6

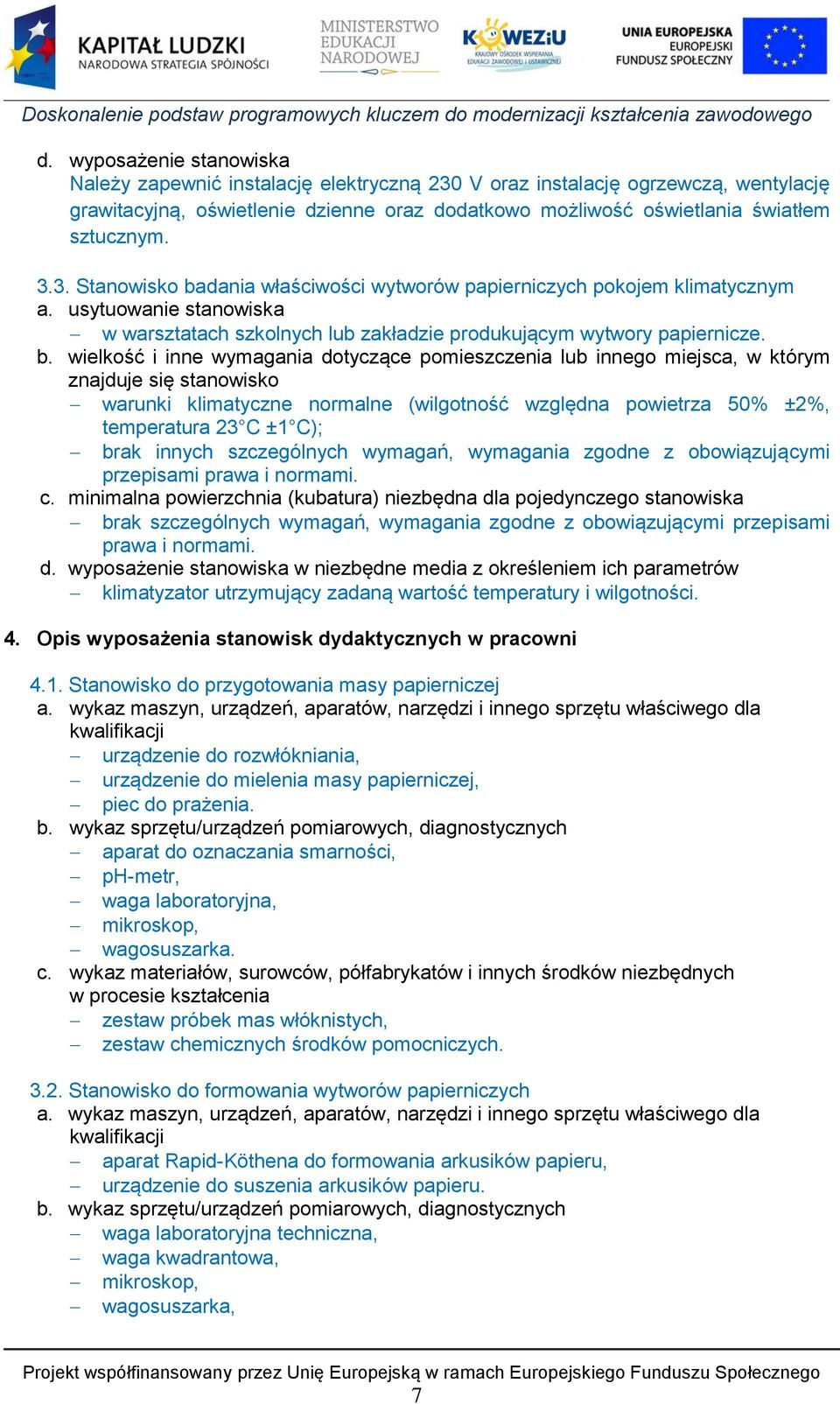

7 d. wyposażenie stanowiska Należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym Stanowisko badania właściwości wytworów papierniczych pokojem klimatycznym a. usytuowanie stanowiska w warsztatach szkolnych lub zakładzie produkującym wytwory papiernicze. znajduje się stanowisko warunki klimatyczne normalne (wilgotność względna powietrza 50% ±2%, temperatura 23 C ±1 C); brak innych szczególnych wymagań, wymagania zgodne z obowiązującymi przepisami prawa i normami. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska brak szczególnych wymagań, wymagania zgodne z obowiązującymi przepisami prawa i normami. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów klimatyzator utrzymujący zadaną wartość temperatury i wilgotności. 4. Opis wyposażenia stanowisk dydaktycznych w pracowni 4.1. Stanowisko do przygotowania masy papierniczej urządzenie do rozwłókniania, urządzenie do mielenia masy papierniczej, piec do prażenia. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych aparat do smarności, ph-metr, waga laboratoryjna, mikroskop, wagosuszarka. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia zestaw próbek mas włóknistych, zestaw chemicznych środków pomocniczych Stanowisko do formowania wytworów papierniczych aparat Rapid-Köthena do formowania arkusików papieru, urządzenie do suszenia arkusików papieru. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych waga laboratoryjna techniczna, waga kwadrantowa, mikroskop, wagosuszarka, 7

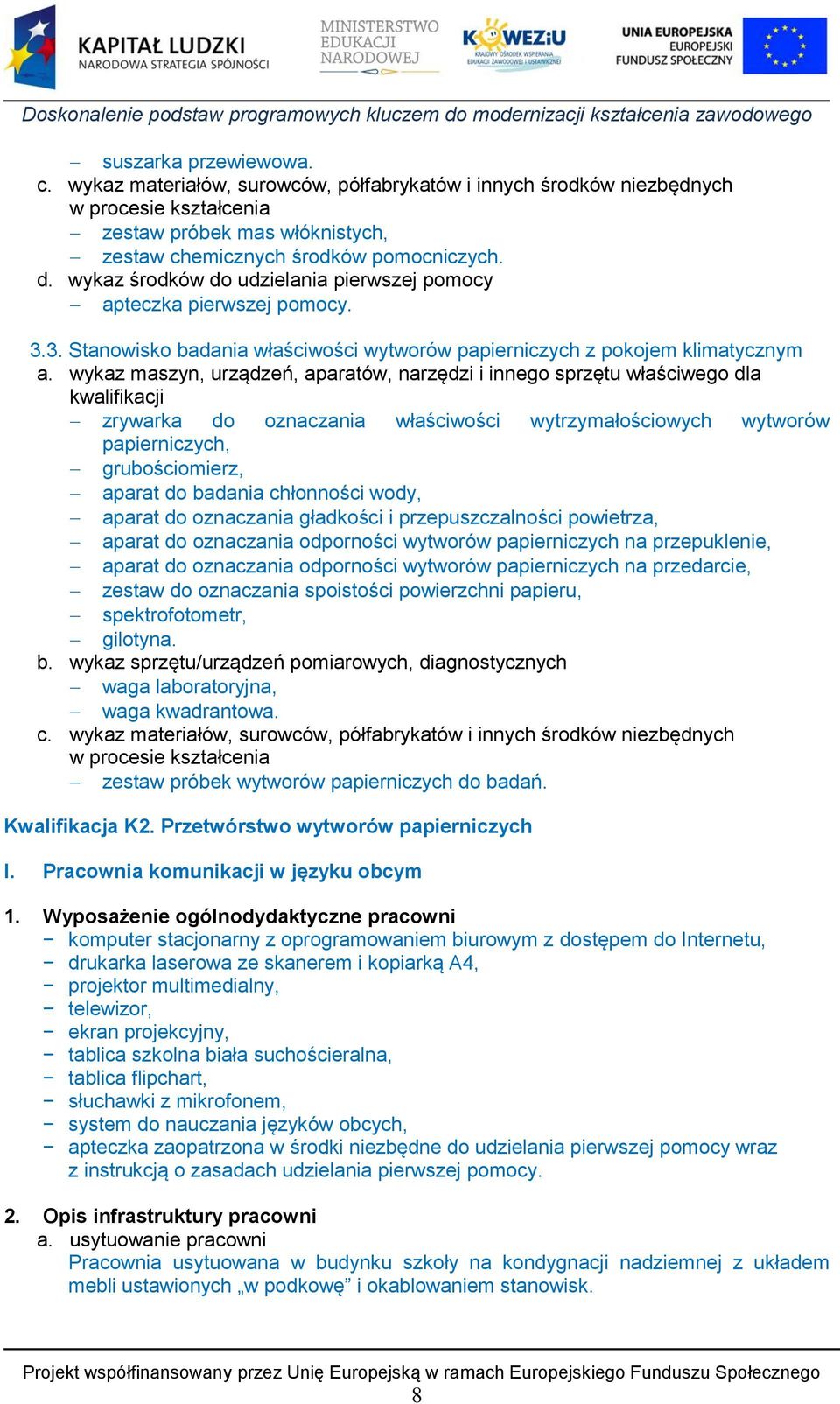

8 suszarka przewiewowa. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia zestaw próbek mas włóknistych, zestaw chemicznych środków pomocniczych. d. wykaz środków do udzielania pierwszej pomocy apteczka pierwszej pomocy Stanowisko badania właściwości wytworów papierniczych z pokojem klimatycznym zrywarka do właściwości wytrzymałościowych wytworów papierniczych, grubościomierz, aparat do badania chłonności wody, aparat do gładkości i przepuszczalności powietrza, aparat do odporności wytworów papierniczych na przepuklenie, aparat do odporności wytworów papierniczych na przedarcie, zestaw do spoistości powierzchni papieru, spektrofotometr, gilotyna. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych waga laboratoryjna, waga kwadrantowa. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia zestaw próbek wytworów papierniczych do badań. Kwalifikacja K2. Przetwórstwo wytworów papierniczych I. Pracownia komunikacji w języku obcym 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, słuchawki z mikrofonem, system do nauczania języków obcych, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie pracowni Pracownia usytuowana w budynku szkoły na kondygnacji nadziemnej z układem mebli ustawionych w podkowę i okablowaniem stanowisk. 8

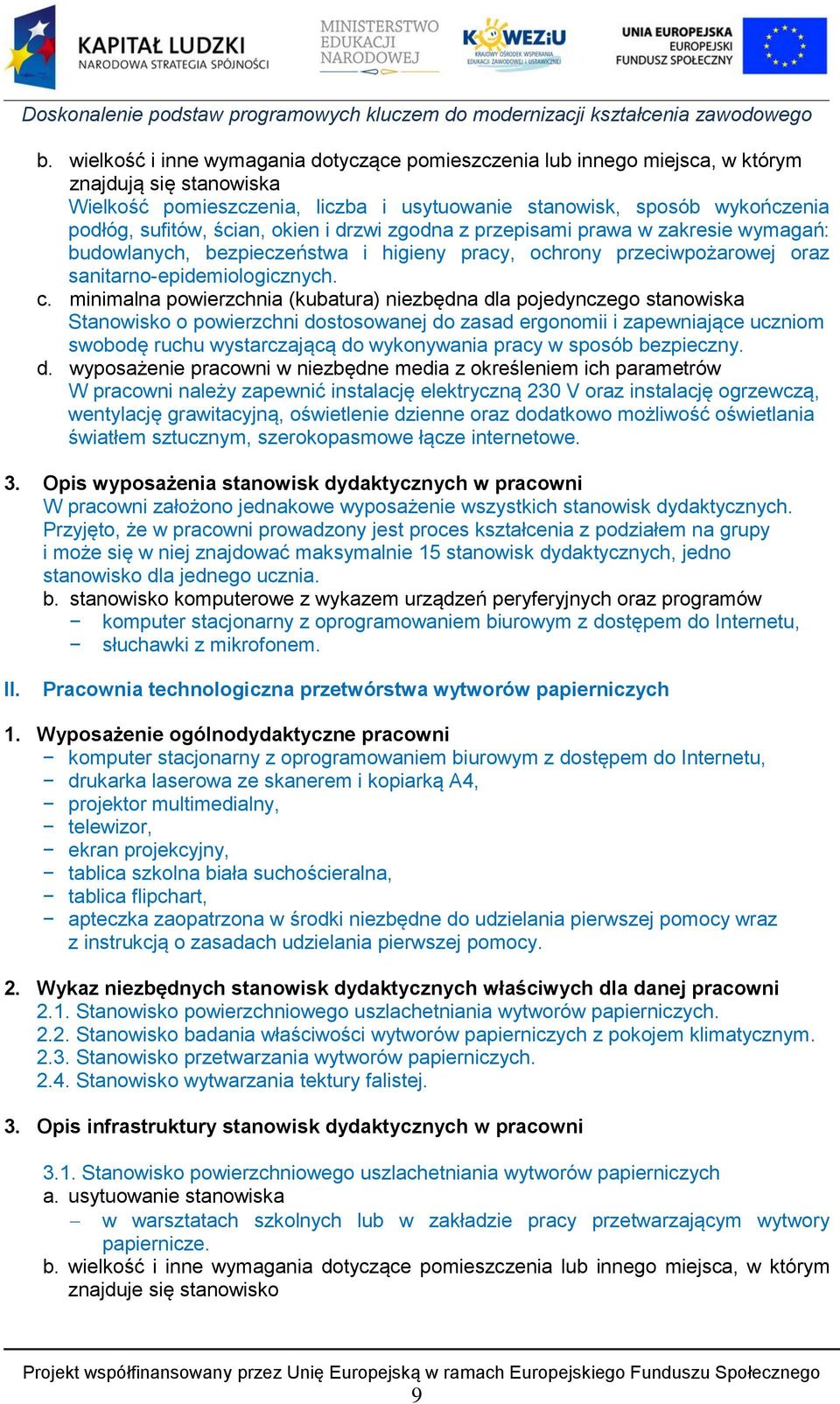

9 znajdują się stanowiska Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie pracowni w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym, szerokopasmowe łącze internetowe. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. b. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, słuchawki z mikrofonem. II. Pracownia technologiczna przetwórstwa wytworów papierniczych 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Wykaz niezbędnych stanowisk dydaktycznych właściwych dla danej pracowni 2.1. Stanowisko powierzchniowego uszlachetniania wytworów papierniczych Stanowisko badania właściwości wytworów papierniczych z pokojem klimatycznym Stanowisko przetwarzania wytworów papierniczych Stanowisko wytwarzania tektury falistej. 3. Opis infrastruktury stanowisk dydaktycznych w pracowni 3.1. Stanowisko powierzchniowego uszlachetniania wytworów papierniczych a. usytuowanie stanowiska w warsztatach szkolnych lub w zakładzie pracy przetwarzającym wytwory papiernicze. znajduje się stanowisko 9

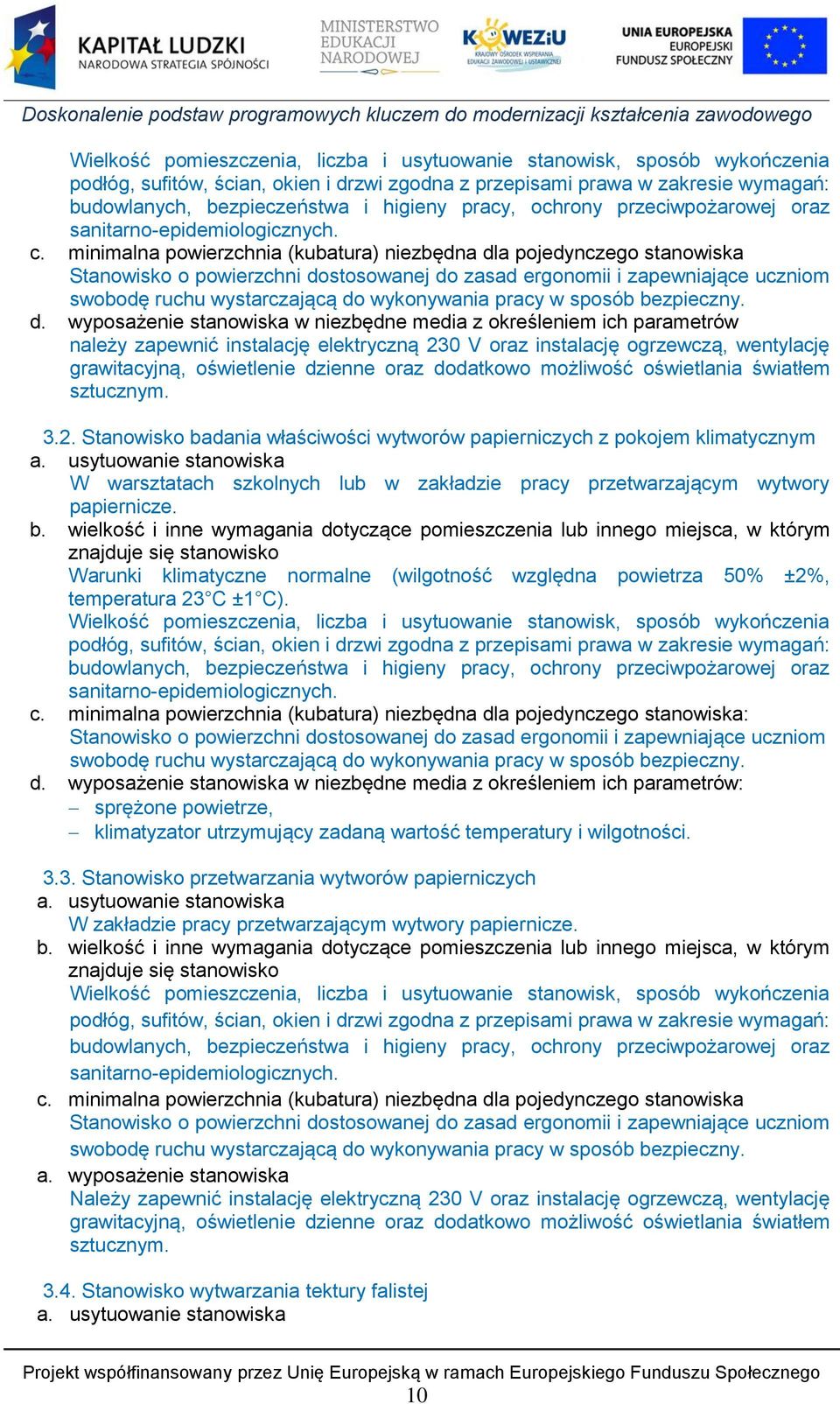

10 Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym Stanowisko badania właściwości wytworów papierniczych z pokojem klimatycznym a. usytuowanie stanowiska W warsztatach szkolnych lub w zakładzie pracy przetwarzającym wytwory papiernicze. znajduje się stanowisko Warunki klimatyczne normalne (wilgotność względna powietrza 50% ±2%, temperatura 23 C ±1 C). Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska: Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów: sprężone powietrze, klimatyzator utrzymujący zadaną wartość temperatury i wilgotności Stanowisko przetwarzania wytworów papierniczych a. usytuowanie stanowiska W zakładzie pracy przetwarzającym wytwory papiernicze. znajduje się stanowisko Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. a. wyposażenie stanowiska Należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym Stanowisko wytwarzania tektury falistej a. usytuowanie stanowiska 10

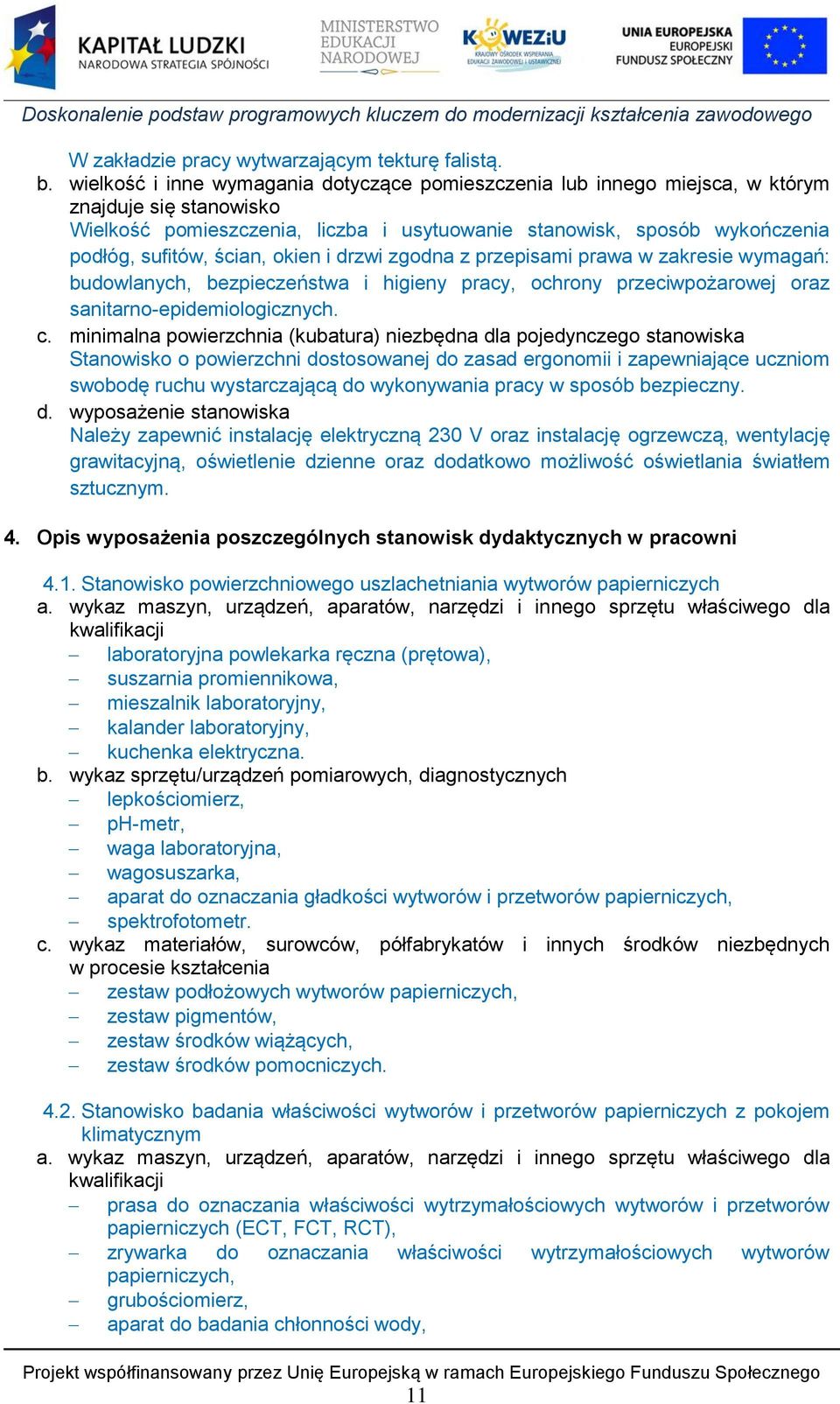

11 W zakładzie pracy wytwarzającym tekturę falistą. znajduje się stanowisko Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska Należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym. 4. Opis wyposażenia poszczególnych stanowisk dydaktycznych w pracowni 4.1. Stanowisko powierzchniowego uszlachetniania wytworów papierniczych laboratoryjna powlekarka ręczna (prętowa), suszarnia promiennikowa, mieszalnik laboratoryjny, kalander laboratoryjny, kuchenka elektryczna. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych lepkościomierz, ph-metr, waga laboratoryjna, wagosuszarka, aparat do gładkości wytworów i przetworów papierniczych, spektrofotometr. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia zestaw podłożowych wytworów papierniczych, zestaw pigmentów, zestaw środków wiążących, zestaw środków pomocniczych Stanowisko badania właściwości wytworów i przetworów papierniczych z pokojem klimatycznym prasa do właściwości wytrzymałościowych wytworów i przetworów papierniczych (ECT, FCT, RCT), zrywarka do właściwości wytrzymałościowych wytworów papierniczych, grubościomierz, aparat do badania chłonności wody, 11

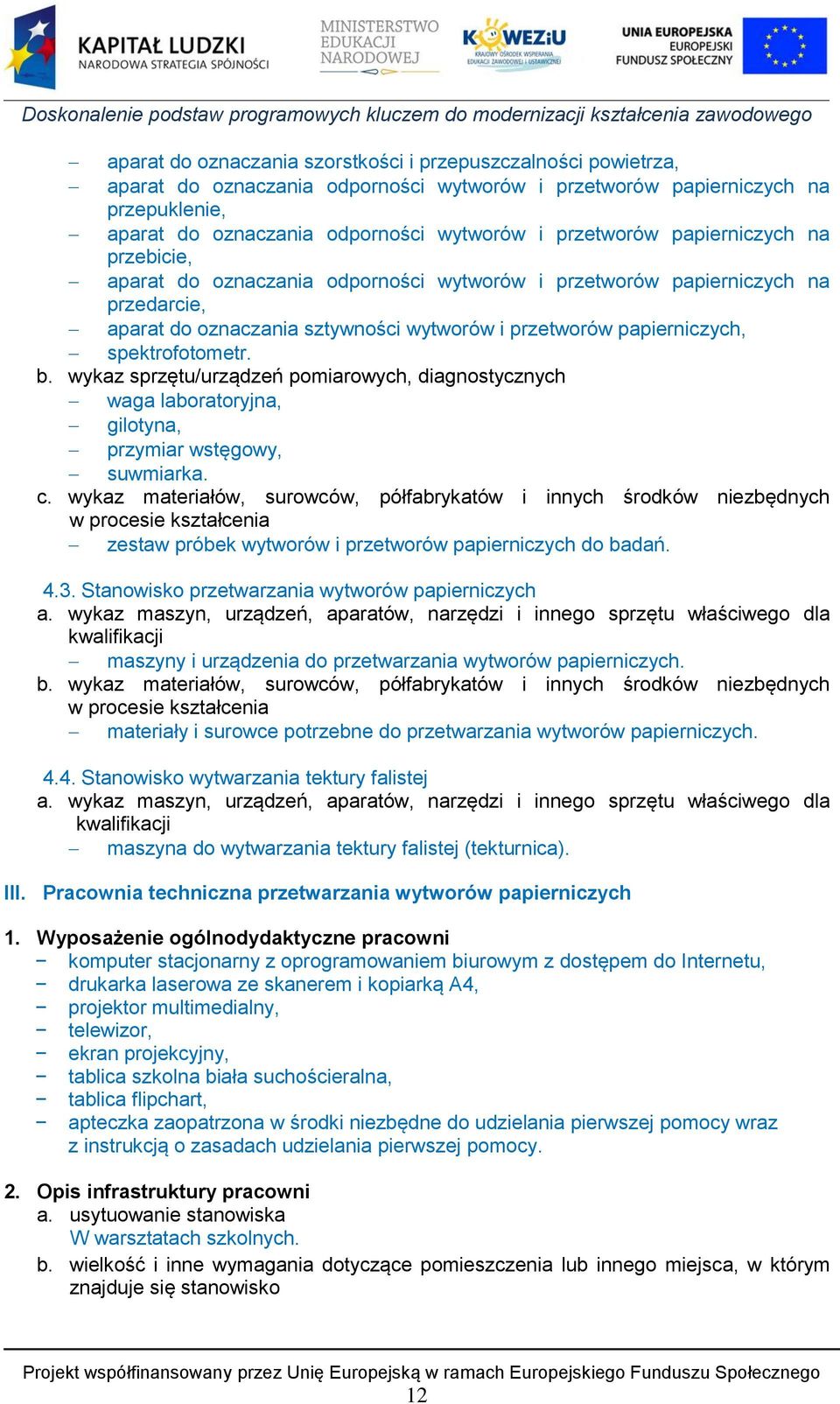

12 aparat do szorstkości i przepuszczalności powietrza, aparat do odporności wytworów i przetworów papierniczych na przepuklenie, aparat do odporności wytworów i przetworów papierniczych na przebicie, aparat do odporności wytworów i przetworów papierniczych na przedarcie, aparat do sztywności wytworów i przetworów papierniczych, spektrofotometr. b. wykaz sprzętu/urządzeń pomiarowych, diagnostycznych waga laboratoryjna, gilotyna, przymiar wstęgowy, suwmiarka. c. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia zestaw próbek wytworów i przetworów papierniczych do badań Stanowisko przetwarzania wytworów papierniczych maszyny i urządzenia do przetwarzania wytworów papierniczych. b. wykaz materiałów, surowców, półfabrykatów i innych środków niezbędnych w procesie kształcenia materiały i surowce potrzebne do przetwarzania wytworów papierniczych Stanowisko wytwarzania tektury falistej maszyna do wytwarzania tektury falistej (tekturnica). III. Pracownia techniczna przetwarzania wytworów papierniczych 1. Wyposażenie ogólnodydaktyczne pracowni komputer stacjonarny z oprogramowaniem biurowym z dostępem do Internetu, drukarka laserowa ze skanerem i kopiarką A4, projektor multimedialny, telewizor, ekran projekcyjny, tablica szkolna biała suchościeralna, tablica flipchart, apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. 2. Opis infrastruktury pracowni a. usytuowanie stanowiska W warsztatach szkolnych. znajduje się stanowisko 12

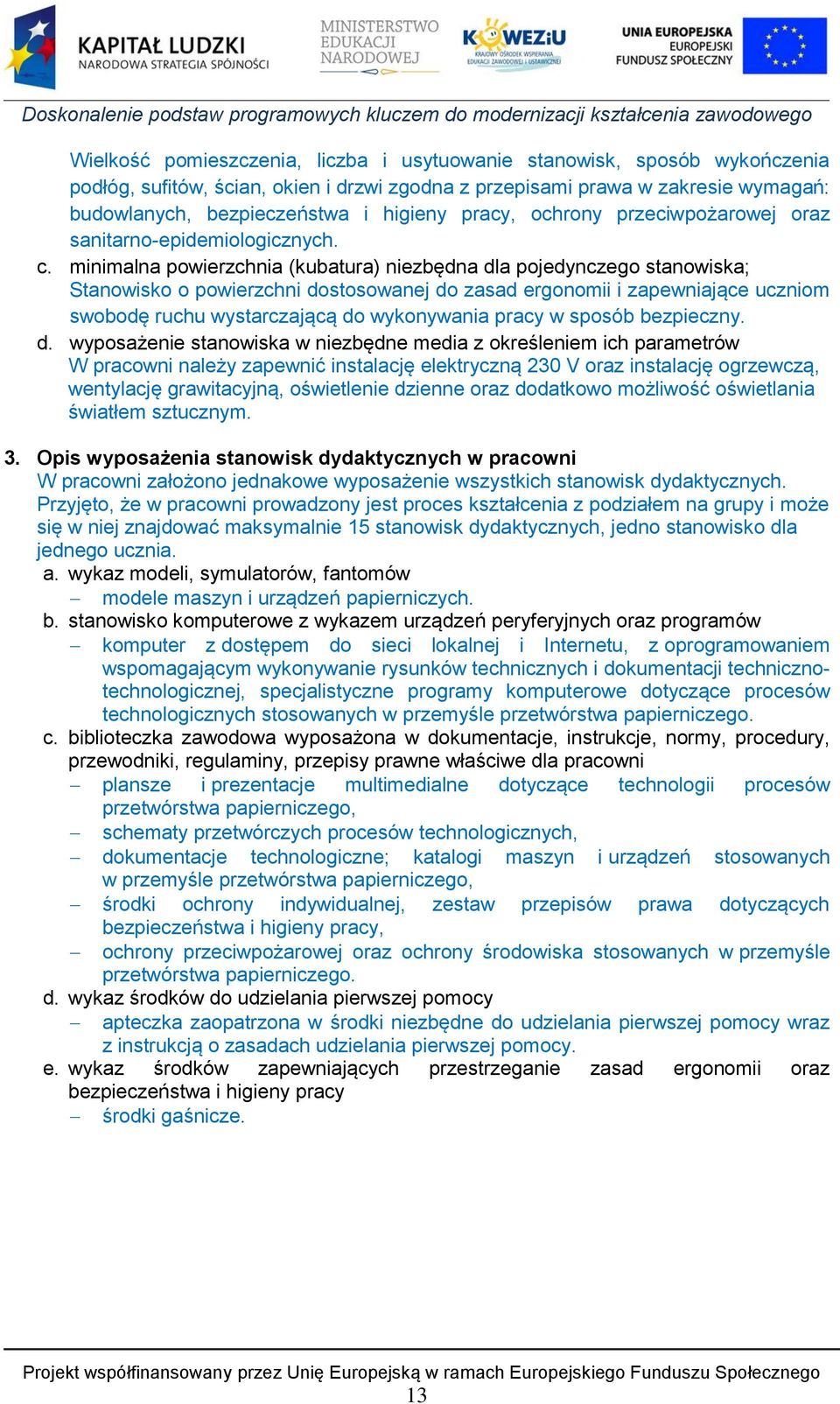

13 Wielkość pomieszczenia, liczba i usytuowanie stanowisk, sposób wykończenia podłóg, sufitów, ścian, okien i drzwi zgodna z przepisami prawa w zakresie wymagań: budowlanych, bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz sanitarno-epidemiologicznych. c. minimalna powierzchnia (kubatura) niezbędna dla pojedynczego stanowiska; Stanowisko o powierzchni dostosowanej do zasad ergonomii i zapewniające uczniom swobodę ruchu wystarczającą do wykonywania pracy w sposób bezpieczny. d. wyposażenie stanowiska w niezbędne media z określeniem ich parametrów W pracowni należy zapewnić instalację elektryczną 230 V oraz instalację ogrzewczą, wentylację grawitacyjną, oświetlenie dzienne oraz dodatkowo możliwość oświetlania światłem sztucznym. 3. Opis wyposażenia stanowisk dydaktycznych w pracowni W pracowni założono jednakowe wyposażenie wszystkich stanowisk dydaktycznych. Przyjęto, że w pracowni prowadzony jest proces kształcenia z podziałem na grupy i może się w niej znajdować maksymalnie 15 stanowisk dydaktycznych, jedno stanowisko dla jednego ucznia. a. wykaz modeli, symulatorów, fantomów modele maszyn i urządzeń papierniczych. b. stanowisko komputerowe z wykazem urządzeń peryferyjnych oraz programów komputer z dostępem do sieci lokalnej i Internetu, z oprogramowaniem wspomagającym wykonywanie rysunków technicznych i dokumentacji technicznotechnologicznej, specjalistyczne programy komputerowe dotyczące procesów technologicznych stosowanych w przemyśle przetwórstwa papierniczego. c. biblioteczka zawodowa wyposażona w dokumentacje, instrukcje, normy, procedury, przewodniki, regulaminy, przepisy prawne właściwe dla pracowni plansze i prezentacje multimedialne dotyczące technologii procesów przetwórstwa papierniczego, schematy przetwórczych procesów technologicznych, dokumentacje technologiczne; katalogi maszyn i urządzeń stosowanych w przemyśle przetwórstwa papierniczego, środki ochrony indywidualnej, zestaw przepisów prawa dotyczących bezpieczeństwa i higieny pracy, ochrony przeciwpożarowej oraz ochrony środowiska stosowanych w przemyśle przetwórstwa papierniczego. d. wykaz środków do udzielania pierwszej pomocy apteczka zaopatrzona w środki niezbędne do udzielania pierwszej pomocy wraz z instrukcją o zasadach udzielania pierwszej pomocy. e. wykaz środków zapewniających przestrzeganie zasad ergonomii oraz bezpieczeństwa i higieny pracy środki gaśnicze. 13

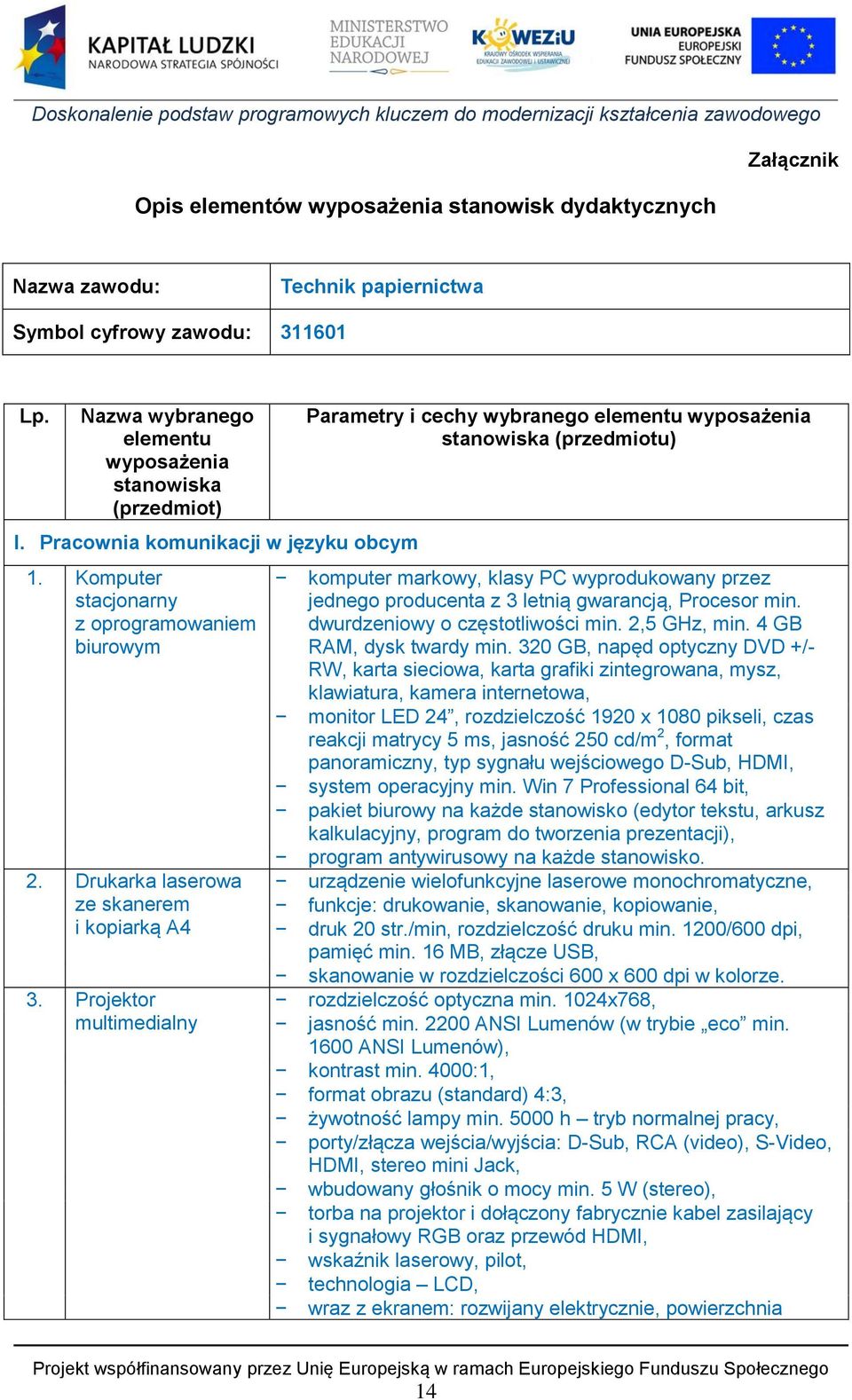

14 Opis elementów wyposażenia stanowisk dydaktycznych Załącznik Nazwa zawodu: Technik papiernictwa Symbol cyfrowy zawodu: Lp. Nazwa wybranego elementu wyposażenia stanowiska (przedmiot) I. Pracownia komunikacji w języku obcym 1. Komputer stacjonarny z oprogramowaniem biurowym 2. Drukarka laserowa ze skanerem i kopiarką A4 3. Projektor multimedialny Parametry i cechy wybranego elementu wyposażenia stanowiska (przedmiotu) komputer markowy, klasy PC wyprodukowany przez jednego producenta z 3 letnią gwarancją, Procesor min. dwurdzeniowy o częstotliwości min. 2,5 GHz, min. 4 GB RAM, dysk twardy min. 320 GB, napęd optyczny DVD +/- RW, karta sieciowa, karta grafiki zintegrowana, mysz, klawiatura, kamera internetowa, monitor LED 24, rozdzielczość 1920 x 1080 pikseli, czas reakcji matrycy 5 ms, jasność 250 cd/m 2, format panoramiczny, typ sygnału wejściowego D-Sub, HDMI, system operacyjny min. Win 7 Professional 64 bit, pakiet biurowy na każde stanowisko (edytor tekstu, arkusz kalkulacyjny, program do tworzenia prezentacji), program antywirusowy na każde stanowisko. urządzenie wielofunkcyjne laserowe monochromatyczne, funkcje: drukowanie, skanowanie, kopiowanie, druk 20 str./min, rozdzielczość druku min. 1200/600 dpi, pamięć min. 16 MB, złącze USB, skanowanie w rozdzielczości 600 x 600 dpi w kolorze. rozdzielczość optyczna min. 1024x768, jasność min ANSI Lumenów (w trybie eco min ANSI Lumenów), kontrast min. 4000:1, format obrazu (standard) 4:3, żywotność lampy min h tryb normalnej pracy, porty/złącza wejścia/wyjścia: D-Sub, RCA (video), S-Video, HDMI, stereo mini Jack, wbudowany głośnik o mocy min. 5 W (stereo), torba na projektor i dołączony fabrycznie kabel zasilający i sygnałowy RGB oraz przewód HDMI, wskaźnik laserowy, pilot, technologia LCD, wraz z ekranem: rozwijany elektrycznie, powierzchnia 14

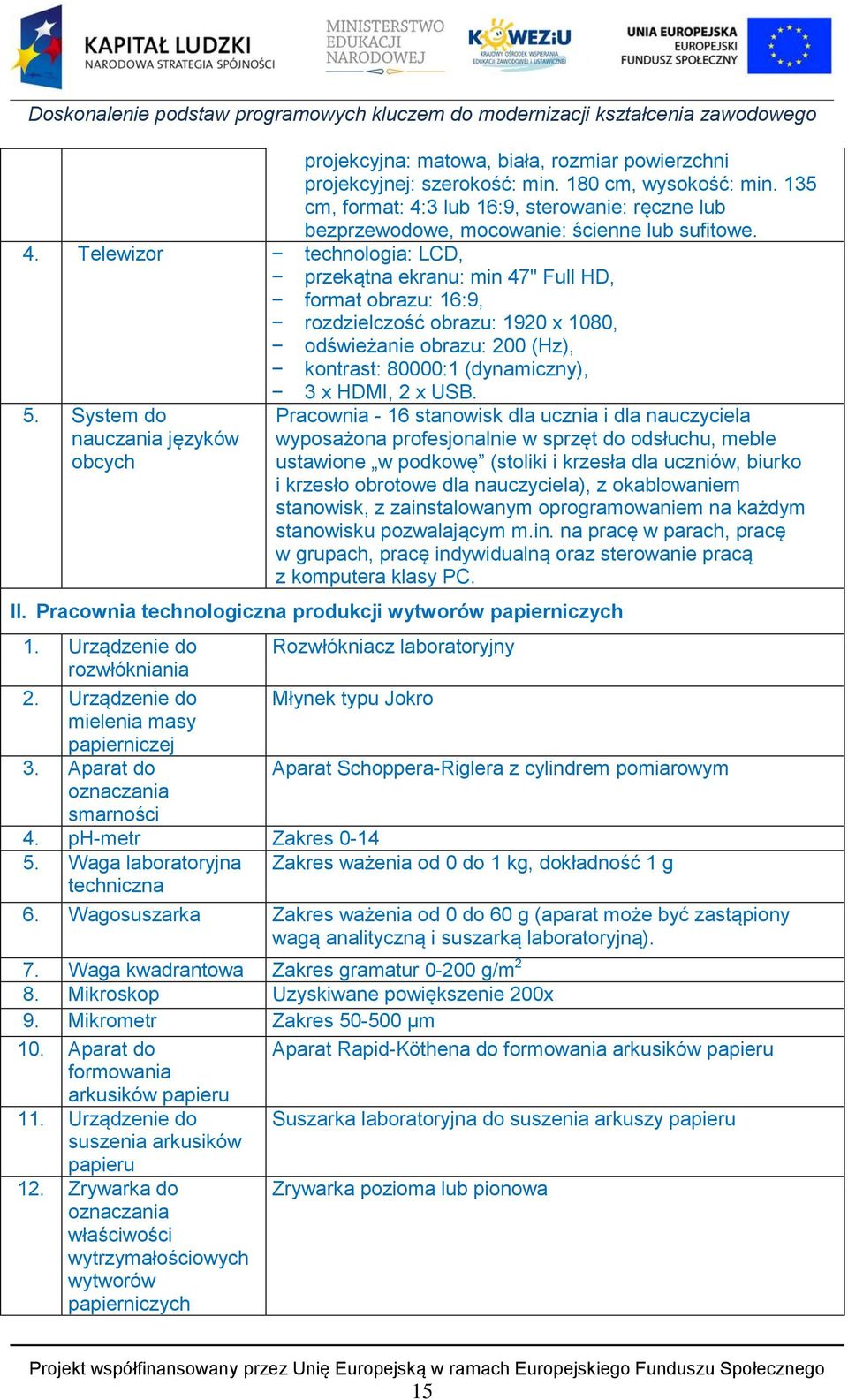

15 projekcyjna: matowa, biała, rozmiar powierzchni projekcyjnej: szerokość: min. 180 cm, wysokość: min. 135 cm, format: 4:3 lub 16:9, sterowanie: ręczne lub bezprzewodowe, mocowanie: ścienne lub sufitowe. 4. Telewizor technologia: LCD, przekątna ekranu: min 47" Full HD, format obrazu: 16:9, rozdzielczość obrazu: 1920 x 1080, odświeżanie obrazu: 200 (Hz), kontrast: 80000:1 (dynamiczny), 5. System do nauczania języków obcych 3 x HDMI, 2 x USB. Pracownia - 16 stanowisk dla ucznia i dla nauczyciela wyposażona profesjonalnie w sprzęt do odsłuchu, meble ustawione w podkowę (stoliki i krzesła dla uczniów, biurko i krzesło obrotowe dla nauczyciela), z okablowaniem stanowisk, z zainstalowanym oprogramowaniem na każdym stanowisku pozwalającym m.in. na pracę w parach, pracę w grupach, pracę indywidualną oraz sterowanie pracą z komputera klasy PC. II. Pracownia technologiczna produkcji wytworów papierniczych 1. Urządzenie do rozwłókniania Rozwłókniacz laboratoryjny 2. Urządzenie do Młynek typu Jokro mielenia masy papierniczej 3. Aparat do Aparat Schoppera-Riglera z cylindrem pomiarowym smarności 4. ph-metr Zakres Waga laboratoryjna techniczna Zakres ważenia od 0 do 1 kg, dokładność 1 g 6. Wagosuszarka Zakres ważenia od 0 do 60 g (aparat może być zastąpiony wagą analityczną i suszarką laboratoryjną). 7. Waga kwadrantowa Zakres gramatur g/m 2 8. Mikroskop Uzyskiwane powiększenie 200x 9. Mikrometr Zakres μm 10. Aparat do Aparat Rapid-Köthena do formowania arkusików papieru formowania arkusików papieru 11. Urządzenie do Suszarka laboratoryjna do suszenia arkuszy papieru suszenia arkusików papieru 12. Zrywarka do właściwości wytrzymałościowych wytworów papierniczych Zrywarka pozioma lub pionowa 15

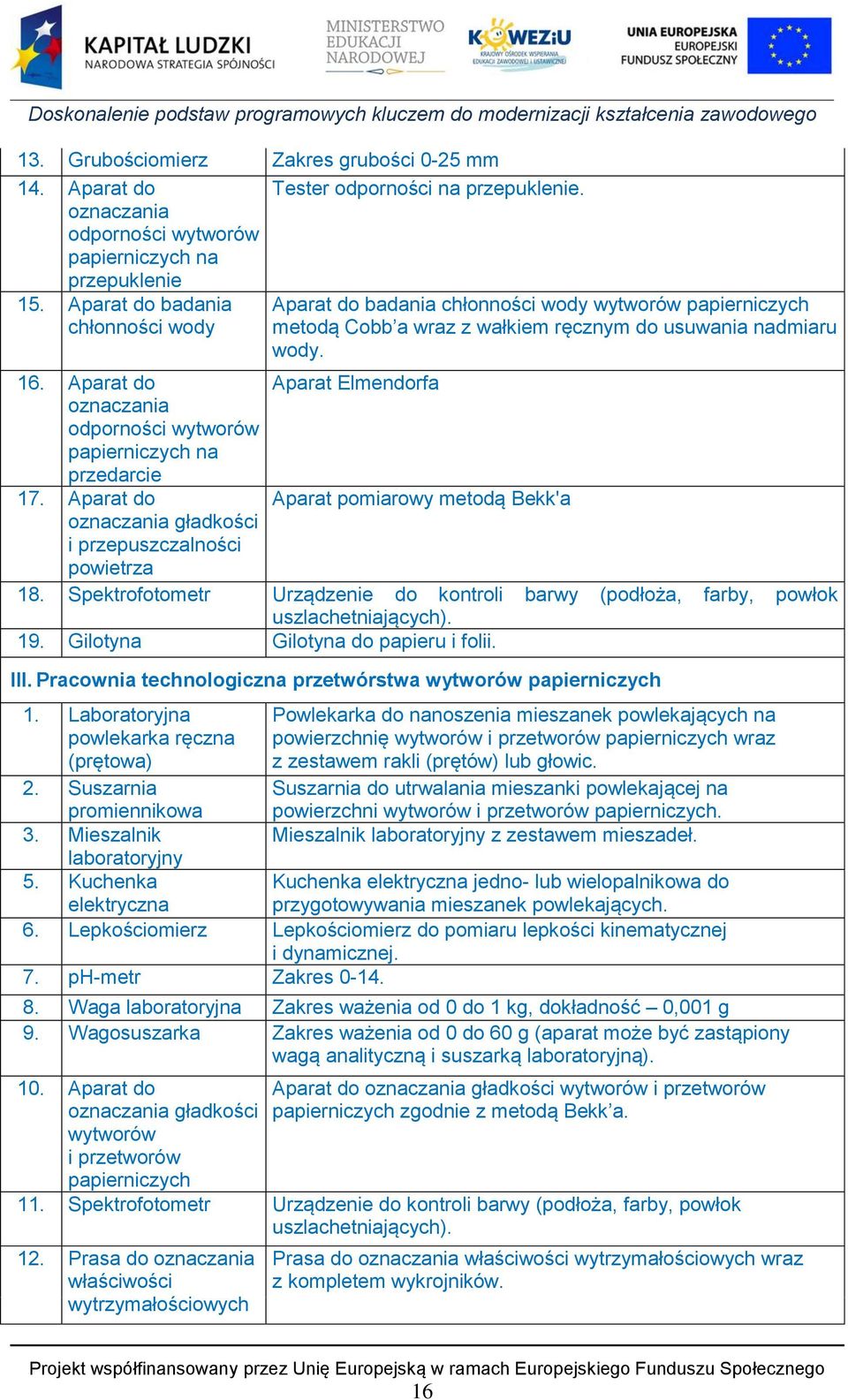

16 13. Grubościomierz Zakres grubości 0-25 mm 14. Aparat do Tester odporności na przepuklenie. odporności wytworów papierniczych na przepuklenie 15. Aparat do badania chłonności wody Aparat do badania chłonności wody wytworów papierniczych metodą Cobb a wraz z wałkiem ręcznym do usuwania nadmiaru wody. 16. Aparat do Aparat Elmendorfa odporności wytworów papierniczych na przedarcie 17. Aparat do Aparat pomiarowy metodą Bekk'a gładkości i przepuszczalności powietrza 18. Spektrofotometr Urządzenie do kontroli barwy (podłoża, farby, powłok uszlachetniających). 19. Gilotyna Gilotyna do papieru i folii. III. Pracownia technologiczna przetwórstwa wytworów papierniczych 1. Laboratoryjna powlekarka ręczna (prętowa) 2. Suszarnia promiennikowa 3. Mieszalnik laboratoryjny 5. Kuchenka Powlekarka do nanoszenia mieszanek powlekających na powierzchnię wytworów i przetworów papierniczych wraz z zestawem rakli (prętów) lub głowic. Suszarnia do utrwalania mieszanki powlekającej na powierzchni wytworów i przetworów papierniczych. Mieszalnik laboratoryjny z zestawem mieszadeł. Kuchenka elektryczna jedno- lub wielopalnikowa do przygotowywania mieszanek powlekających. elektryczna 6. Lepkościomierz Lepkościomierz do pomiaru lepkości kinematycznej i dynamicznej. 7. ph-metr Zakres Waga laboratoryjna Zakres ważenia od 0 do 1 kg, dokładność 0,001 g 9. Wagosuszarka Zakres ważenia od 0 do 60 g (aparat może być zastąpiony wagą analityczną i suszarką laboratoryjną). 10. Aparat do gładkości wytworów i przetworów papierniczych Aparat do gładkości wytworów i przetworów papierniczych zgodnie z metodą Bekk a. 11. Spektrofotometr Urządzenie do kontroli barwy (podłoża, farby, powłok uszlachetniających). 12. Prasa do właściwości wytrzymałościowych Prasa do właściwości wytrzymałościowych wraz z kompletem wykrojników. 16

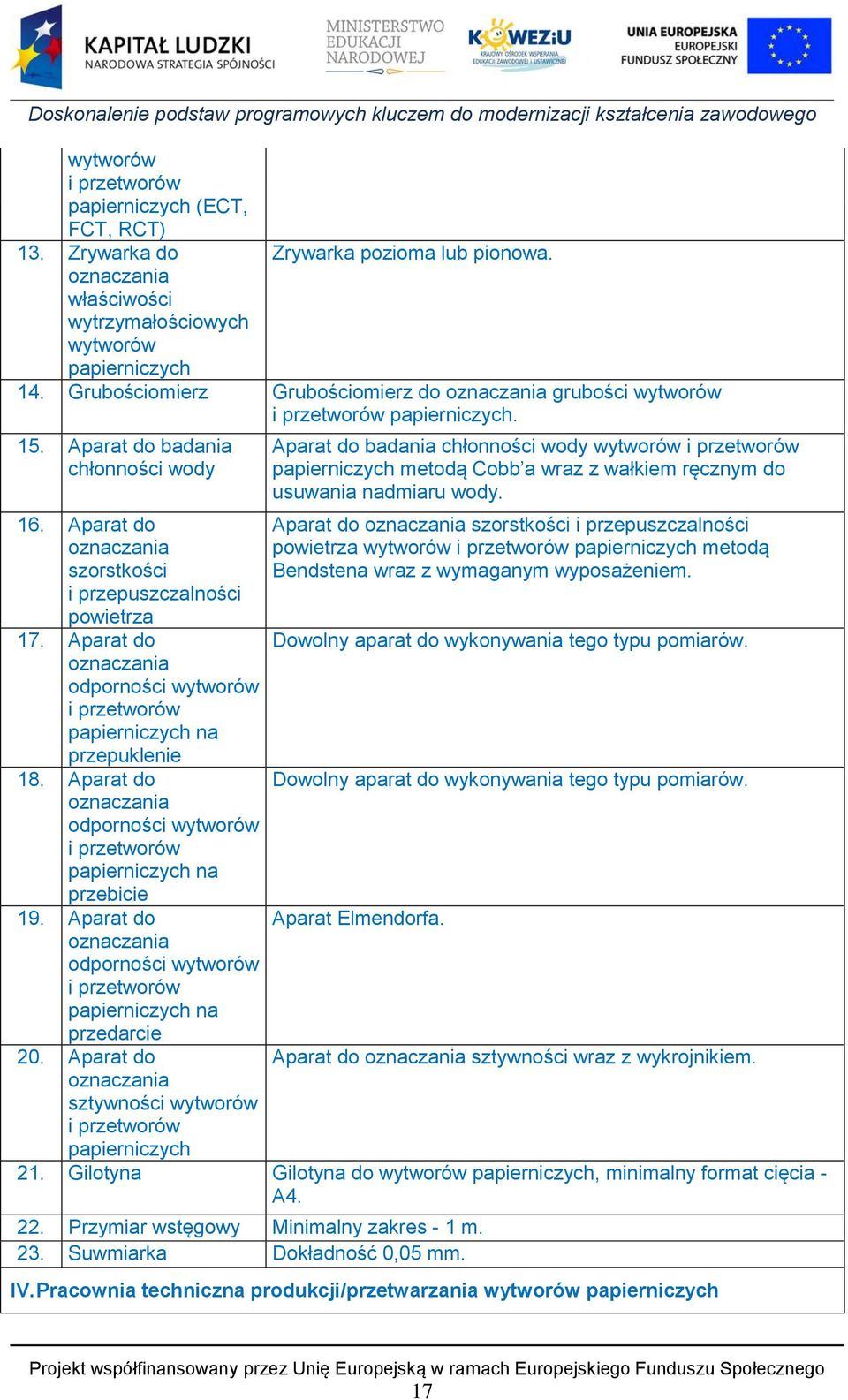

17 wytworów i przetworów papierniczych (ECT, FCT, RCT) 13. Zrywarka do Zrywarka pozioma lub pionowa. właściwości wytrzymałościowych wytworów papierniczych 14. Grubościomierz Grubościomierz do grubości wytworów i przetworów papierniczych. 15. Aparat do badania chłonności wody 16. Aparat do szorstkości i przepuszczalności powietrza 17. Aparat do odporności wytworów i przetworów papierniczych na przepuklenie 18. Aparat do odporności wytworów i przetworów papierniczych na przebicie 19. Aparat do odporności wytworów i przetworów papierniczych na przedarcie 20. Aparat do sztywności wytworów i przetworów papierniczych Aparat do badania chłonności wody wytworów i przetworów papierniczych metodą Cobb a wraz z wałkiem ręcznym do usuwania nadmiaru wody. Aparat do szorstkości i przepuszczalności powietrza wytworów i przetworów papierniczych metodą Bendstena wraz z wymaganym wyposażeniem. Dowolny aparat do wykonywania tego typu pomiarów. Dowolny aparat do wykonywania tego typu pomiarów. Aparat Elmendorfa. Aparat do sztywności wraz z wykrojnikiem. 21. Gilotyna Gilotyna do wytworów papierniczych, minimalny format cięcia - A Przymiar wstęgowy Minimalny zakres - 1 m. 23. Suwmiarka Dokładność 0,05 mm. IV. Pracownia techniczna produkcji/przetwarzania wytworów papierniczych 17

18 1. Komputer dla nauczyciela 2. Stanowisko komputerowe dla ucznia Komputer klasy PC z monitorem, urządzeniami sterującymi oraz systemem operacyjnym parametry minimalne: procesor 2 GHz, 4 GB RAM, HDD 1 TB, DVD-Rom 48x, karta graficzna 1 GB, karta muzyczna, karta sieciowa, monitor LCD 17, port USB, dostęp do Internetu i sieci lokalnej. Komputer klasy PC z monitorem, urządzeniami sterującymi oraz systemem operacyjnym parametry minimalne: procesor 2 GHz, 4 GB RAM, HDD 500 GB, DVD-Rom 48x, karta graficzna 1 GB, karta muzyczna, karta sieciowa, monitor LCD 15, port USB, dostęp do Internetu i sieci lokalnej. 3. Oprogramowanie Oprogramowanie umożliwiające wykonanie rysunków technicznych, zarządzanie procesami technologicznymi produkcji wytworów papierniczych, edytor tekstowy, arkusz kalkulacyjny, program do prezentacji, program graficzny. 4. Skaner Sieciowy, płaski minimalny format A4, rozdzielczość optyczna minimum 2400 x 2400 dpi. 5. Projektor Podłączony do komputera z ekranem do wyświetlania. multimedialny 6. Drukarka Kolorowa, sieciowa, minimalny format A4. 18
