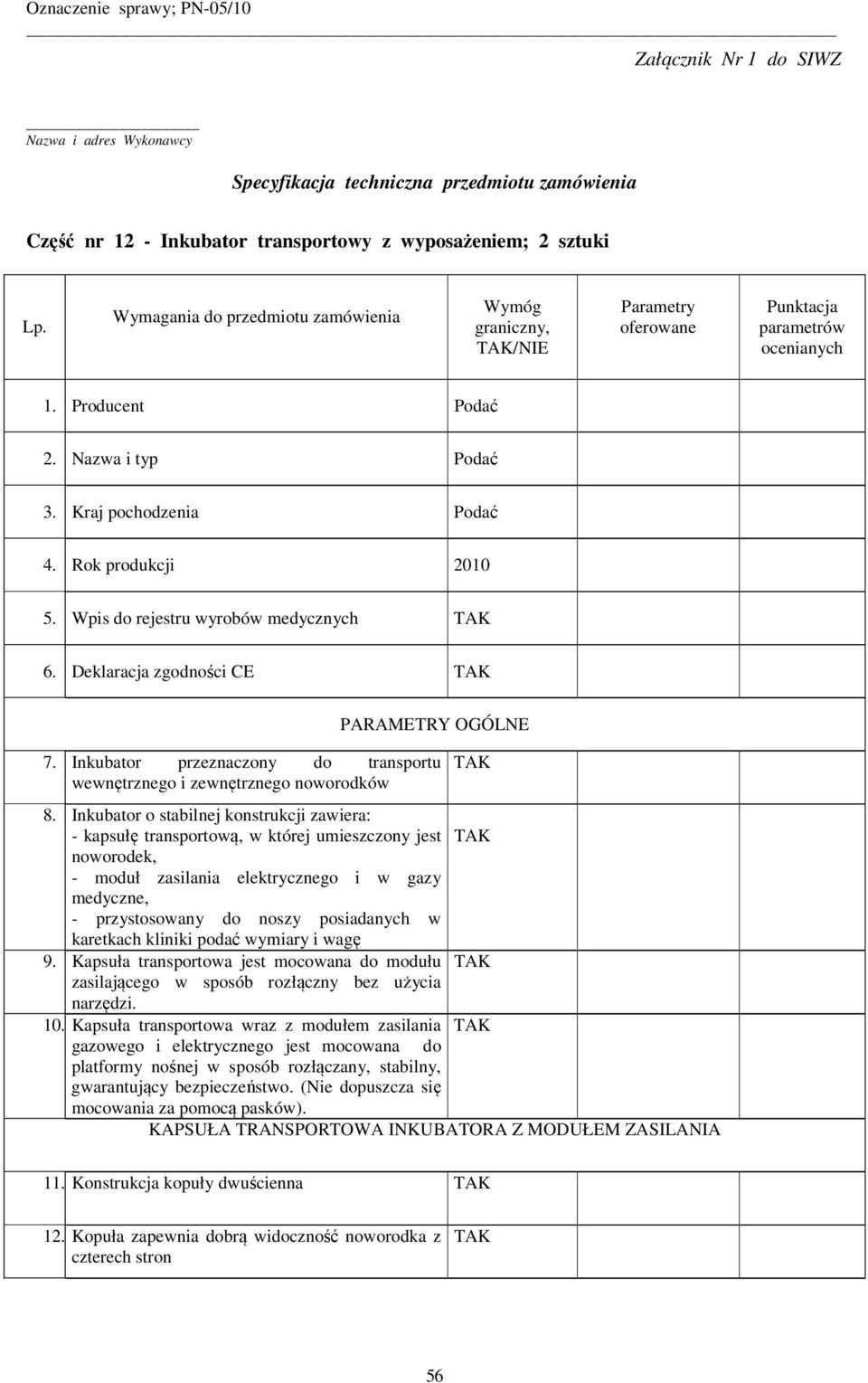

1 Załącznik Nr 1 do SIWZ Nazwa i adres Wykonawcy Specyfikacja techniczna przedmiotu zamówienia Część nr 12 - Inkubator transportowy z wyposażeniem; 2 sztuki Lp. Wymagania do przedmiotu zamówienia Wymóg graniczny, /NIE Parametry oferowane Punktacja parametrów ocenianych 1. Producent Podać 2. Nazwa i typ Podać 3. Kraj pochodzenia Podać 4. Rok produkcji Wpis do rejestru wyrobów medycznych 6. Deklaracja zgodności CE PARAMETRY OGÓLNE 7. Inkubator przeznaczony do transportu wewnętrznego i zewnętrznego noworodków 8. Inkubator o stabilnej konstrukcji zawiera: - kapsułę transportową, w której umieszczony jest noworodek, - moduł zasilania elektrycznego i w gazy medyczne, - przystosowany do noszy posiadanych w karetkach kliniki podać wymiary i wagę 9. Kapsuła transportowa jest mocowana do modułu zasilającego w sposób rozłączny bez użycia narzędzi. 10. Kapsuła transportowa wraz z modułem zasilania gazowego i elektrycznego jest mocowana do platformy nośnej w sposób rozłączany, stabilny, gwarantujący bezpieczeństwo. (Nie dopuszcza się mocowania za pomocą pasków). KAPSUŁA TRANSPORTOWA INKUBATORA Z MODUŁEM ZASILANIA 11. Konstrukcja kopuły dwuścienna 12. Kopuła zapewnia dobrą widoczność noworodka z czterech stron 56

2 13. Płyta czołowa kopuły otwierana 14. Otwory manipulacyjne rozmieszczone z trzech stron inkubatora min 5 otworów 15. Zamknięcia otworów manipulacyjnych - mankiety irysowe - drzwiczki 16. Leże noworodka wysuwane na bok inkubatora na odległość zapewniającą możliwość intubacji noworodka. 17. Niski poziom hałasu pod kopułą inkubatora WYPOSAŻENIE KAPSUŁY TRANSPORTOWEJ: wbudowany elektroniczny układ regulacji temperatury, układ nawilżania, wbudowany oksymetr do pomiaru koncentracji tlenu pod kopułą inkubatora z układem alarmów przekroczenia nastawionej granicy stężenia O lampa oświetlająca wnętrze, słupek do mocowania osprzętu np. pompy infuzyjnej materacyk dla noworodka (próżniowy), miernik temperatury skóry noworodka filtr wejściowy powietrza z możliwością łatwej wymiany, 26. Wbudowany pulsoksymetr w technologii Nellcor Oximax ZASILANIE ELEKTRYCZNE INKUBATORA akumulator własny wbudowany w module zasilania,12v min 60 min 28. zasilanie sieciowe inkubatora z wbudowana ładowarką 230V, 50 HZ 29. kabel zasilający do akumulatora samochodowego 30. zasilanie akumulatorowe kapsuły transportowej na okres rozłączenia od modułu zasilania ALARM 31. Alarm akustyczny i optyczny 57

3 32. Alarm przekroczenia nastawionej temperatury 33. Alarm spadku napięcia zasilającego 34. Aktywacja alarmu przekroczenia temperatury powoduje wyłączenie układu grzewczego 35. Alarm mierzonej temperatury na skórze WYPOSAŻENIE 36. Butla z tlenem 2szt. 37. Butla z powietrzem 2szt. 38. Reduktor do butli tlenowej z szybkozłączką z możliwością stosowania tlenoterapii 2 szt 39. Reduktor do butli powietrznej z szybkozłączką 2 szt 40. Szuflada na drobne akcesoria mocowana do platformy nośnej 41. Nawilżacz do respiratora zasilany 12V DC, mocowany w sposób rozłączny do platformy nośnej pompa infuzyjna strzykawkowa, mocowana w sposób rozłączny i bezpieczny (kieszeń mocująca) bez używania pasków do platformy nośnej- 4szt (opis w załączniku nr respirator transportowy (opis w załączniku 1), mocowany w sposób rozłączny do platformy nośnej lub inkubatora 44. Infant Flow (opis w załączniku 2) ssak z własnym akumulatorem mocowany w sposób rozłączny do platformy nośnej lub inkubatora opis w załączniku monitor transportowy (opis w załączniku 3),mocowany w sposób rozłączny zapewniający regulację w płaszczyźnie poziomej (obrót) do platformy nośnej lub inkubatora GWARANCJE 47. Okres gwarancji na inkubator transportowy noworodka z wyposażeniem min 36 m-cy Przegląd techniczny bezpłatny w ramach gwarancji 48. W przypadku 3-krotnej naprawy tego samego elementu wymiana sprzętu na nowy 49. Sprzęt zastępczy na okres naprawy POZOSTAŁE 58

4 50. Instrukcja obsługi w języku polskim 51. Oryginalny prospekt ze szczegółową listą parametrów technicznych producenta 52. Zagwarantowanie szkolenia w zakresie obsługi Uwaga! W kolumnie WYMOGI GRANICZNE : - oznacza bezwzględny wymóg. Brak żądanej opcji lub niewypełnienie pola odpowiedzi spowoduje odrzucenie oferty. Respirator transportowy dla noworodków 2 szt. Załącznik nr 1 Lp. Wymagania do przedmiotu zamówienia Wymóg graniczny, /NIE Parametry oferowane Punktacja parametrów ocenianych 1. Producent Podać 2. Nazwa i typ Podać 3. Kraj pochodzenia Podać 4. Rok produkcji Wpis do rejestru wyrobów medycznych 6. Deklaracja zgodności CE PARAMETRY OGÓLNE Respirator przeznaczony do transportu zewnętrznego i wewnętrznego noworodków Aparat przenośny o stabilnej, zwartej i ergonomicznej konstrukcji Zasilanie elektryczne z sieci szpitalnej z 9. automatycznym ładowaniem akumulatora 230V, 50Hz Zasilanie elektryczne ze źródła prądu stałego np.: 10. akumulatora samochodowego 12-16V DC 11. Zasilanie elektryczne z wbudowanego w aparacie akumulatora min 10 godzin 12. sprężonych 13. Zasilanie pneumatyczne z przenośnego lub stacjonarnego źródła medycznych gazów Maksymalna waga respiratora (bez podstawy jezdnej) max. 5 kg 1 59

5 TRYBY ODDECHOWE Respirator pracuje jako stałoprzepływowy czasowozmienny z limitowanym ciśnieniem i 14. objętością 15. Assist/CMV wentylacja wymuszona kontrolowana i wspomagana 16. CPAP/PEEP 17. SIMV synchroniczna przerywana wentylacja wymuszona 18. Oddech ręczny PARAMETRY ODDECHOWE REGULOWANE BEZPOŚREDNIO 19. Płynna regulacja stężenia tlenu w powietrzu wdychanym % 20. Szczytowe ciśnienie wdechowe 5-60 cmh2o 21. Ciśnienie końcowo-wydechowe PEEP 0-20 cmh2o 22. Częstość oddechowa l/min 23. Regulacja przepływu bazowego 0-20 L/min 24. Przepływ wdechowy 0-40 l/min 25. Objętość oddechowa ml 26. Czas wdechu 0,2-1,0 s PARAMETRY ODDECHOWE MONITOROWANE W FORMIE CYFROWEJ 27. Ciśnienie szczytowe 28. Całkowita częstość oddechów 29. Ciśnienie PEEP/CPAP 30. Ciśnienie średnie 31. Stężenie wdechowe tlenu 32. Stosunek I:E ALARMY 60

6 33. Regulowana górna i dolna granica dla alarmu: 34. Szczytowego ciśnienia 35. Częstości oddechowej 36. Ciśnienia PEEP/CPAP 37. Stężenia tlenu FiO2 38. Automatyczne ustawianie granic alarmów. 39. Alarmy akustyczne i wizualne 40. Niski poziom naładowania akumulatora 41. Zaniki napięcia zasilania sieciowego 42. Spadek ciśnienia gazów zasilających POZOSTAŁE FUNKCJE I WYPOSAŻENIE Zabezpieczenie przed przypadkową zmianą parametrów wentylacji Obsługa większości funkcji respiratora przez ekran dotykowy Kompletny układ oddechowy jednorazowy dla noworodków 100 kpl. Czujnik do przepływowego wyzwalania oddechów 10 szt. 47. Płucko testowe 2 szt. 48. Uchwyt do mocowania respiratora 49. Stojak jezdny z mocowaniem dla butli gazowych 50. Ramię podtrzymujące układ oddechowy z uchwytem mocującym 51. Nawilżacz gazów oddechowych 52. Wąż zasilający do tlenu i powietrza dostosowany do instalacji w ambulansach GWARANCJE 53. Okres gwarancji na respirator transportowy Min 36 m-cy 61

7 Przegląd techniczny bezpłatny w ramach gwarancji W przypadku 3-krotnej naprawy tego samego elementu wymiana sprzętu na nowy POZOSTAŁE 56. Instrukcja obsługi w języku polskim 57. Oryginalny prospekt ze szczegółową listą parametrów technicznych producenta Załączyć Załączyć 58. Zagwarantowane szkolenie z obsługi 59. Sprzęt zastępczy na czas naprawy Załącznik nr 2 Zestaw do nieinwazyjnego wspomagania oddechu u noworodków metodą dwufazowego ncpap- 2szt Lp. Wymagania do przedmiotu zamówienia Wymóg graniczny, /NIE Parametry oferowane Punktacja parametrów ocenianych 1. Producent Podać 2. Nazwa i typ Podać 3. Kraj pochodzenia Podać 4. Rok produkcji Wpis do rejestru wyrobów medycznych 6. Deklaracja zgodności CE PARAMETRY OGÓLNE Aparat do wspomagania oddechu metodą ncpap u noworodków i wcześniaków Może być stosowany u wcześniaków o wadze od 0,5 kg Wykorzystuje efekt Coanda dla zmiany kierunku przepływu gazów Umożliwia wspomaganie oddechu metodą ncpap na dwóch poziomach ciśnienia z przełączaniem przepływu zgodnie z fazą oddechu noworodka (wdech-wydech). 62

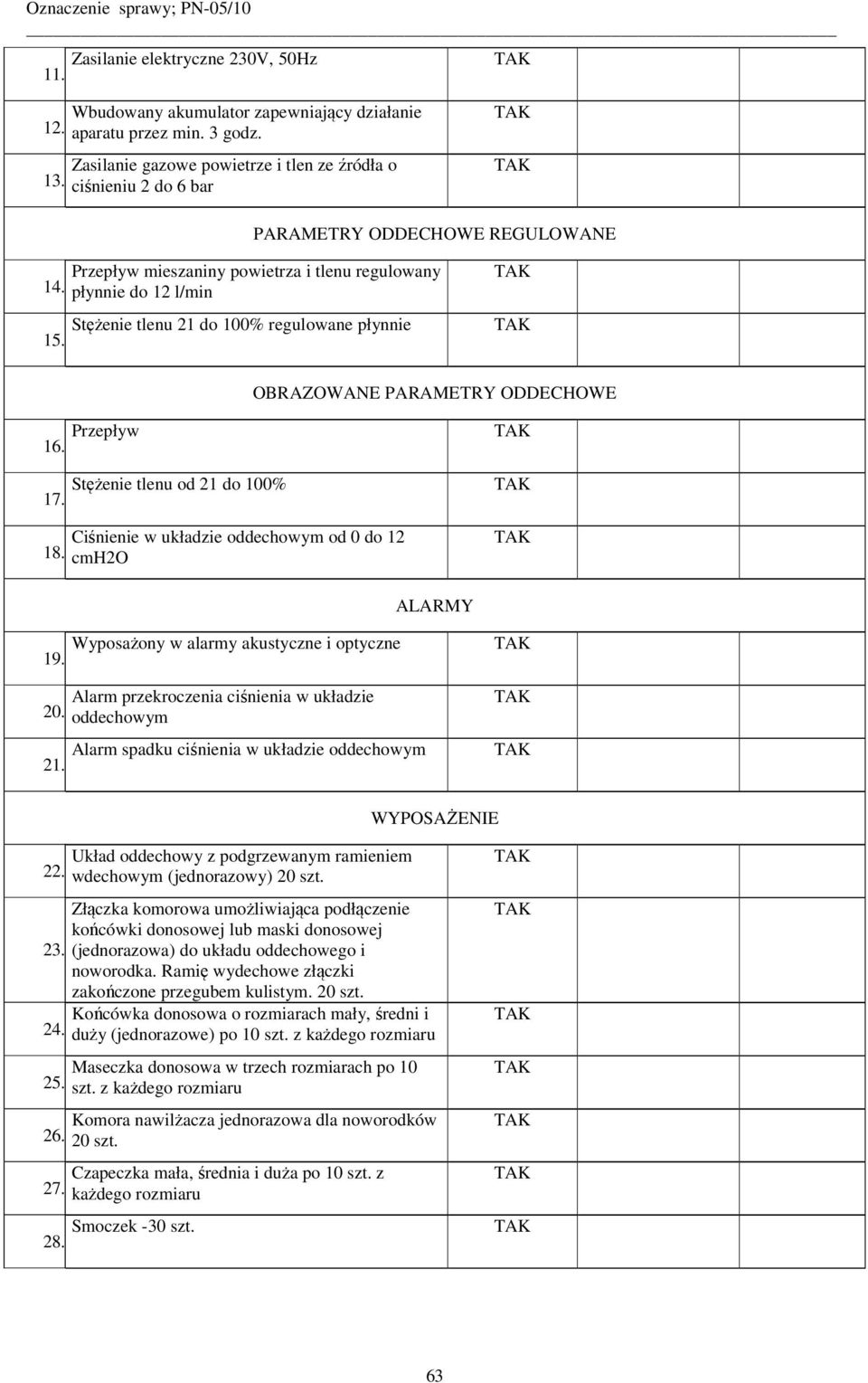

8 Zasilanie elektryczne 230V, 50Hz Wbudowany akumulator zapewniający działanie aparatu przez min. 3 godz. Zasilanie gazowe powietrze i tlen ze źródła o ciśnieniu 2 do 6 bar 14. PARAMETRY ODDECHOWE REGULOWANE Przepływ mieszaniny powietrza i tlenu regulowany płynnie do 12 l/min Stężenie tlenu 21 do 100% regulowane płynnie 15. OBRAZOWANE PARAMETRY ODDECHOWE Przepływ 16. Stężenie tlenu od 21 do 100% Ciśnienie w układzie oddechowym od 0 do 12 cmh2o ALARMY Wyposażony w alarmy akustyczne i optyczne Alarm przekroczenia ciśnienia w układzie oddechowym Alarm spadku ciśnienia w układzie oddechowym Układ oddechowy z podgrzewanym ramieniem wdechowym (jednorazowy) 20 szt. WYPOSAŻENIE Złączka komorowa umożliwiająca podłączenie końcówki donosowej lub maski donosowej 23. (jednorazowa) do układu oddechowego i noworodka. Ramię wydechowe złączki zakończone przegubem kulistym. 20 szt. Końcówka donosowa o rozmiarach mały, średni i 24. duży (jednorazowe) po 10 szt. z każdego rozmiaru Maseczka donosowa w trzech rozmiarach po 10 szt. z każdego rozmiaru Komora nawilżacza jednorazowa dla noworodków 20 szt. Czapeczka mała, średnia i duża po 10 szt. z każdego rozmiaru Smoczek -30 szt

9 KARDIOMONITOR PRZENOŚNY Załącznik nr 3 Lp. Wymagania do przedmiotu zamówienia Wymóg graniczny, /NIE Parametry oferowane Punktacja parametrów ocenianych 1. Producent Podać 2. Nazwa i typ Podać 3. Kraj pochodzenia Podać 4. Rok produkcji Wpis do rejestru wyrobów medycznych 6. Deklaracja zgodności CE 7. Ekran kolorowy typ LCD przekątna ekranu minimum 8 cala. PARAMETRY OGÓLNE Łatwy do przenoszenia z wbudowaną rączką i uchwytem pozwalającym na transport całego 8. kardiomonitora. Waga kompletnego monitora poniżej 5 kg. Minimum 3 wyświetlane jednocześnie na ekranie 9. krzywe dynamiczne. Możliwość rekonfiguracji układów ekranu. Wszystkie dane numeryczne wszystkich 10. monitorowanych parametrów wyświetlane jednoczasowo na ekranie. Duże czytelne odczyty. Kategorie wiekowe pacjentów: noworodki. 11. ZASILANIE MONITORA Sieciowe i akumulatorowe lub zewnętrzne UPS 12. wystarczające na min. 3 h pracy przy monitorowaniu wszystkich parametrów. Zasilanie elektryczne 230V, 50 Hz 13. Obciążenie poniżej 150 VA. 14. Czas ładowania akumulatorów poniżej 5 h Graficzny wskaźnik stanu naładowania akumulatora. 64

10 TRENDY Trendy graficzne i tabelaryczne minimum 24 godzin. Regulowane odstępy czasu wyświetlania parametrów. MONITOROWANIE 19. EKG z 3 zakres pomiarowy minimum bpm. Regulacja głośności Saturacja (SpO 2 ), zakres pomiarowy: 0-100%, zakres pomiaru pulsu /min. Możliwość stosowania czujników wielo- i jednorazowych. 20. Kompatybilne z czujnikami Nellcor. Dźwięk sygnalizacji tętna z modulacją tonu w zależności od wartości saturacji. Oddech (metoda impedancyjna), zakres 21. pomiarowy minimum odd/min. Sygnalizacja braku połączenia elektrod. Nieinwazyjny pomiar ciśnienia (NIBP), zakres 22. pomiaru minimum mmhg, zakres pulsu bpm. Temperatura powierzchowna i głęboka, zakres 23. pomiarowy: o C. Minimum 1 kanał w każdym monitorze. Dokładność ±0.1 o C. WYPOSAŻENIE Kardiomonitor kompletny, gotowy do pracy bez konieczności zakupu dodatkowego wyposażenia. Kabel EKG kompletny. 50 kpl. odprowadzeń jednorazowych Zestaw mankietów NIBP (minimum 20 szt. w zestawie, rozmiar wcześniaki/noworodki) z przewodem łączącym 27. Jednorazowy czujnik SpO 2 20 szt. Akumulator 28. Kabel zasilający Obsługa monitora za pomocą ekranu pokrętła i przycisków. ALARMY Alarmy 3-stopniowe (wizualne i akustyczne) 31. wszystkich parametrów z możliwością zawieszenia czasowego. Regulacja granic alarmów. 32. GWARANCJE 65

11 Gwarancja min. 36 miesiące 33. Przeglądy okresowe w trakcie trwania gwarancji w 34. ilości zalecanej prze producenta ujęte w cenie dostawy. Sprzęt zastępczy na czas naprawy 35. POZOSTAŁE 36. Możliwość wymiany oprogramowania w przypadku wprowadzenia nowych wersji opisać. załącznik nr 4 Pompy strzykawkowe -8 szt. Lp. Wymagania do przedmiotu zamówienia Wymóg graniczny, /NIE Parametry oferowane Punktacja parametrów ocenianych 1. Producent Podać 2. Nazwa i typ Podać 3. Kraj pochodzenia Podać 4. Rok produkcji Wpis do rejestru wyrobów medycznych 6. Deklaracja zgodności CE Strzykawka montowana pod układem elektroniki- niemożliwe zalanie pompy przy nieszczelności strzykawki lub linii Wbudowany system mocowania do szyny poziomej Zasilanie sieciowe-230 V,50 Hz WYMAGANIA OGÓLNE Zasilacz sieciowy wbudowany w 10. urządzenie Akumulator umożliwiającypracę pompy 11. przez czas 6h. 12. Waga ( z akumulatorem) poniżej 2,5 kg 13. Zintegrowany uchwyt do przenoszenia 66

12 14. Komunikacja w języku polskim 15. Klawiatura numeryczna 16. Blokada klawiatury 17. Programowanie daty i czasu Wewnętrzna biblioteka leków (min.100) 18. z możliwością wymiany wszystkich zapisanych leków. 19. Rozmiary strzykawek; 5,10,20,30,50/60 Możliwość stosowania strzykawek 20. różnych producentów 21. Strzykawka mocowana od przodu pompy Automatyczne rozpoznawanie rozmiaru 22. strzykawki przez pompę System automatycznego mocowania 23. strzykawki Podstawowa szybkości przepływu min ,01 (przy zastosowaniu odpowiednich strzykawek) 25. Dokładność podaży; +/-2% Możliwość monitorowania przebiegu 26. całej infuzji Możliwość ręcznego ustawienia ciśnienia 27. okluzji Dwa tryby podaży bolusa: 28. programowany i z ręki Możliwość wyłączenia jednego z trybów Automatyczna redukcja ciśnienia w linii 29. po wystąpieniu alarmu ciśnienia okluzji 30. Funkcja pauzy 31. Funkcja KVO 32. Możliwość konfiguracji menu pompy ALARMY I SYGNAŁY OSTRZEGAWCZE 33. brak sieci 34. słaby akumulator 35. rozładowany akumulator, 36. okluzja 37. Pusta strzykawka 38. koniec infuzji, 39. awaria pompy, 40. KVO- drożność naczynia 41. Koniec pauzy WYPOSAŻENIE 42. Autokontrola urządzenia w czasie pracy 43. Monitorowanie stanu akumulatora GWARANCJE 44. Gwarancja min. 36 miesięcy Przeglądy okresowe podczas gwarancji 45. bezpłatne 67

13 Okres zagwarantowania dostępności 46. części zamiennych od daty dostawy w latach (min.10 lat) Instrukcja obsługi w języku polskim 47. (dostawa z aparatem) dołączyć Oryginalny prospekt z listą parametrów 48. technicznych producenta dołączyć 49. Zagwarantowanie szkolenia w z obsługi Uwaga! W kolumnie WYMOGI GRANICZNE : - oznacza bezwzględny wymóg. Brak żądanej opcji lub niewypełnienie pola odpowiedzi spowoduje odrzucenie oferty. Ssak z własnym akumulatorem -2 szt. Załącznik nr 5 Lp. 1. Wymagania do przedmiotu zamówienia Producent Wymóg graniczny, /NIE Podać Parametry oferowane Punktacja parametrów ocenianych 2. Nazwa i typ Podać 3. Kraj pochodzenia Podać 4. Rok produkcji Wpis do rejestru wyrobów medycznych Deklaracja zgodności CE Zasilanie zewnętrzne: prądem stałym, prądem zmiennym. Ładowarka akumulatora Zbiornik wielokrotnego użytku 10. Regulacja podciśnienia mmhg 11. Wydajność regulowana 12. Układ odcinający przy przepełnieniu 13. Filtr bakteryjny 14. Wskaźnik naładowania akumulatora 68

14 15. Zbiornik jednorazowy 10 szt. 16. Filtr do ssaka 2 szt 17. Wąż ssący min. 150 cm 18. Łącznik do węża ssania 2 szt. Uwaga! W kolumnie WYMOGI GRANICZNE : - oznacza bezwzględny wymóg. Brak żądanej opcji lub niewypełnienie pola odpowiedzi spowoduje odrzucenie oferty., dnia. (Podpis osoby uprawnionej do reprezentowania Wykonawcy) 69
