Instrukcja obsługi PRALKA. Instrukcja Obsługi HWS60-12F2S

Transkrypt

1 Instrukcja obsługi PRALKA Instrukcja Obsługi HWS60-12F2S

2 2

3 3

4 SPIS TREŚCI 4 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA Prawidłowe użytkowanie Ogólne ostrzeżenia Ostrzeżenia dotyczące bezpieczeństwa Opakowanie i środowisko Informacje dotyczące oszczędzania ROZDZIAŁ 2: PRZEGLĄD URZĄDZENIA Wygląd ogólny Dane techniczne: ROZDZIAŁ 3: INSTALACJA Usuwanie zabezpieczających śrub transportowych Regulacja nóżek Podłączenie do sieci elektrycznej Podłączenie węża doprowadzającego wodę Podłączenie węża odpływowego ROZDZIAŁ 4: OPIS PANELU STEROWANIA Szuflada na środek piorący Wybór programów Wyświetlacz elektroniczny

5 SPIS TREŚCI 5 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA Segregacja prania Wkładanie prania do pralki Dodanie do pralki środka piorącego Uruchomienie pralki Funkcje dodatkowe Blokada przed dziećmi Kasowanie programu Zakończenie programu ROZDZIAŁ 6: TABELA PROGRAMÓW ROZDZIAŁ 7: KONSERWACJA I CZYSZCZENIE PRALKI Ostrzeżenie Filtry dopływu wody Filtr pompy Szuflada na środek piorący ROZDZIAŁ 8: OGRANICZNIK PŁUKANIA / OBUDOWA/ BĘBEN ROZDZIAŁ 9: ROZWIĄZYWANIE PROBLEMÓW ROZDZIAŁ 10: AUTOMATYCZNE OSTRZEŻENIA O AWARII I CO NALEŻY ZROBIĆ ROZDZIAŁ 11: PRAKTYCZNE INFORMACJE Opis etykiety energetycznej i oszczędzanie energii Pozbycie się starego urządzenia... 82

6 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (PRAWIDŁOWE UŻYTKOWANIE) 6 Zdecydowanie należy przeczytać instrukcję obsługi. Urządzenie jest przeznaczone do użytku domowego. Jego komercyjne wykorzystanie zmieni warunki gwarancji. Szczegółowe informacje znajdują się w karcie gwarancyjnej. Zwierzęta należy trzymać z dala od urządzenia. Przed instalacją należy sprawdzić opakowanie urządzenia, a po jego otwarciu zewnętrzną powierzchnię pralki. Nie wolno używać uszkodzonego urządzenia. Instalację pralki należy powierzyć tylko upoważnionemu serwisowi. Wszelka ingerencja dokonana przez kogokolwiek innego, niż upoważniony serwis, może być przyczyną utraty gwarancji. Niniejsze urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej zdolności fizycznej, sensorycznej czy umysłowej lub braku doświadczenia i wiedzy, chyba że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z tego urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy dopilnować, aby dzieci nie bawiły się urządzeniem.

7 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (PRAWIDŁOWE UŻYTKOWANIE) 7 Pralki używać tylko do prania takiej odzieży, która przez jej producenta została określona jako nadająca się do prania. Przed rozpoczęciem użytkowania pralki należy usunąć 4 śruby transportowe i gumowe wkładki dystansowe znajdujące się z tyłu urządzenia. Jeśli śruby nie zostaną usunięte, może to spowodować duże wibracje, hałas i uszkodzenie wyrobu (utratę gwarancji). Pralka nie jest objęta gwarancją na wady spowodowane przez wszelkiego rodzaju czynniki zewnętrzne (pestycydy, ogień, itp.). Po przeczytaniu instrukcję należy zachować do użytku w przyszłości. Może ona być potrzebna nam lub komuś innemu. Uwaga: Dane techniczne pralki mogą różnić się w zależności od zakupionego produktu.

8 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA OGÓLNE) 8 Temperatura otoczenia wymagana do prawidłowej eksploatacji pralki wynosi15-25 C. Zamarznięte węże mogą urwać się i eksplodować. W regionach, gdzie temperatura otoczenia spada poniżej zera, może być zagrożona bezpieczna eksploatacja kart elektronicznych. Upewnić się, że w kieszeniach ubrania umieszczonego w pralce nie znajdują się żadne obce przedmioty (gwoździe, igły, monety, zapalniczka, zapałki, spinacze, itp.). Takie przedmioty mogą doprowadzić do uszkodzenia urządzenia. Zaleca się wykonanie pierwszego prania na programie bawełny 90, bez włożonego prania. Należy dodać 1/2 ilości detergentu do przedziału 2 szuflady na środek piorący.

9 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA OGÓLNE) 9 Z uwagi na to, że środek piorący lub zmiękczający pozostawiony przez długi czas na powietrzu może powodować osad, należy go umieszczać w szufladzie na początku każdego prania. Jeśli pralka nie będzie używana przez dłuższy czas, zaleca się odłączenie jej od zasilania i zamknięcie zaworu doprowadzającego wodę. Również pozostawienie otwartych drzwi urządzenia zapobiega tworzeniu się nieprzyjemnych zapachów na skutek wilgoci. W pralce może pozostawać niewielka ilość wody po próbach i testach przeprowadzonych w związku z kontrolą jakości. Nie uszkodzi to urządzenia. Należy pamiętać, że opakowania urządzenia mogą być niebezpieczne dla dzieci. Materiały opakowaniowe należy przechowywać w miejscu niedostępnym dla dzieci lub zutylizować w odpowiedni sposób. Małe części, które znajdują się wraz z dokumentami, należy trzymać z dala od dzieci i niemowląt. Z programów prania wstępnego należy korzystać tylko w przypadku bardzo brudnej bielizny.

10 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA OGÓLNE) 10 Nigdy nie wolno otwierać zasobnika na detergent przy pracującym urządzeniu. W razie awarii, należy odłączyć urządzenie od zasilania elektrycznego, a następnie zamknąć zawór wody. Nie należy próbować samemu naprawiać urządzenia, zawsze kontaktować się z autoryzowanym serwisem. Ilość prania umieszczona w pralce nie powinna przekraczać wskazanej maksymalnej ładowności. Podczas pracy pralki nigdy nie wolno na siłę otwierać drzwi. Pranie ubrań mocno zanieczyszczonych mąką lub pyłem może spowodować uszkodzenie pralki. W celu usunięcia mąki lub kurzu, odzież najpierw należy wytrzepać lub odkurzyć.

11 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA OGÓLNE) 11 W zakresie wykorzystania w pralce środków uszlachetniających do tkanin lub podobnych produktów należy stosować się do zaleceń producentów tych środków. Pralkę należy ustawić w takim miejscu, gdzie możliwe będzie całkowite otwarcie jej drzwi. (Nie ustawiać pralki w miejscu, gdzie niemożliwe będzie pełne otwarcie jej drzwi.) Pralkę należy ustawić w miejscu, które można dobrze wentylować oraz można zapewnić ciągłą cyrkulację powietrza.

12 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA) 12 Koniecznie należy przeczytać niniejszych ostrzeżeń. Można w ten sposób uchronić siebie i swoich bliskich przed śmiertelnymi obrażeniami i zagrożeniami. ZAGROŻENIE POPARZENIEM! Nie dotykać węża odpływowego oraz wody podczas jej wypompowywania. Podczas pracy urządzenie może osiągać wysokie temperatury.

13 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA) 13 NIEBEZPIECZEŃSTWO ŚMIERCI WSKU- TEK NAPIĘCIA ELEKTRYCZNEGO! Nie używać rozgałęźników ani przedłużaczy. Nie podłączać do gniazda uszkodzonej wtyczki. Przy odłączaniu urządzenia nigdy nie ciągnąć za przewód - zawsze należy chwytać za wtyczkę. Aby uniknąć porażenia prądem elektrycznym nigdy nie wolno podłączać lub odłączać wtyczki z gniazdka mokrymi rękami! Nigdy nie dotykać urządzenia mokrymi rękami ani stopami. W przypadku nieprawidłowego działania przewodu zasilającego, w celu jego wymiany należy skontaktować się z najbliższym autoryzowanym serwisem.

14 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA) 14 Niebezpieczeństwo zalania! Umieścić wąż odpływowy w umywalce i sprawdzić, czy woda szybko spływa. Podjąć niezbędne środki, aby zapobiec zsunięciu się węża. Jeśli wąż odpływowy jest podłączony do umywalki, należy upewnić się, że jest on tak zabezpieczony, aby woda wypompowywana z pewną siłą nie spowodowała jego zsunięcia się i zalania pomieszczenia. Nie zapomnieć usunąć korka umywalki!

15 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA) 15 Niebezpieczeństwo pożaru! W pobliżu urządzenia nie przechowywać płynów łatwopalnych. Zawartość siarki w środkach do usuwania farby może powodować korozję. Z tego powodu nigdy nie należy stosować w pralce środków do usuwania farby. Nigdy nie należy używać w pralce produktów, które zawierają rozpuszczalniki (jak benzyna lakowa). Przed umieszczeniem odzieży w pralce należy wyjąc z kieszeni wszystkie przedmioty (igły, spinacze, zapalniczki, zapałki, itp.). Może wystąpić niebezpieczeństwo pożaru i wybuchu.

16 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA) 16 Niebezpieczeństwo upadku i zranienia! Nie wspinać się na pralkę. Wierzch urządzenia może się załamać i można doznać zranienia. Podczas instalacji należy dbać o wąż i przewody oraz materiały opakowaniowe pralki. W razie nieporządku można się potknąć i upaść. Nie włączać urządzenia w położeniu do góry nogami lub na boku. Nie wolno podnosić urządzenia trzymając go za szufladę na detergent lub drzwi. Części te mogą pęknąć i spowodować obrażenia. Jeśli po zainstalowaniu urządzenia materiały takie, jak wąż i przewody, nie są odpowiednio ułożone, istnieje niebezpieczeństwo potknięcia i zranienia. Pralka musi być przenoszona przez co najmniej 2 osoby.

17 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA) 17 Bezpieczeństwo dzieci! Nie pozostawiać dzieci bez opieki w pobliżu pralki. Dzieci mogłyby zamknąć się w urządzeniu, co niosłoby ze sobą niebezpieczeństwo śmierci. Podczas pracy pralki drzwi szklane oraz powierzchnia mogą być bardzo gorące. Z tego względu, szczególnie przy dotknięciu pralki, może nastąpić uszkodzenie skóry dzieci. Materiały opakowaniowe przechowywać z dala od dzieci. W przypadku spożycia detergentu lub materiałów konserwujących może wystąpić zatrucie, a w wyniku ich kontaktu ze skórą może nastąpić podrażnienie oczu lub skóry. Środki czyszczące należy przechowywać z dala od dzieci.

18 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (OPAKOWANIE I ŚRODOWISKO) 18 Usuwanie materiałów opakowaniowych Materiały opakowaniowe chronią urządzenie przed uszkodzeniami, które mogą wystąpić podczas transportu. Materiały opakowaniowe są przyjazne dla środowiska, ponieważ nadają się do recyklingu. Recykling materiałów zapewnia zarówno oszczędność surowców, jak i zmniejsza produkcję odpadów. Pozbycie się starego urządzenia Stare urządzenia elektryczne i elektroniczne mogą w dalszym ciągu zawierać części nadające się do wykorzystania. Nigdy nie należy więc wyrzucać niepotrzebnych, starych urządzeń wraz z odpadami komunalnymi. Upewnić się, że części starych urządzeń elektronicznych i elektrycznych pozbywamy się w prawidłowy sposób. Więcej informacji można znaleźć w rozdziale POZBYCIE SIĘ STAREGO URZĄDZE- NIA niniejszej instrukcji. Należy upewnić się, że stare urządzenia przed ich wyniesieniem ich z domu są przechowywane w miejscu odpowiednio zabezpieczonym przed dostępem dzieci.

19 ROZDZIAŁ 1: PRZED ROZPOCZĘCIEM KORZYSTANIA Z URZĄDZENIA (INFORMACJE DOTYCZĄCE OSZCZĘDZANIA) 19 Ważne informacje pozwalające uzyskać większą wydajność urządzenia: Ilość prania umieszczona w pralce nie powinna przekraczać wskazanej maksymalnej ładowności. Dzięki temu pralka powinna pracować oszczędnie. Nie korzystanie z funkcji prania wstępnego dla małego wsadu i normalnie zabrudzonej bielizny powinno oszczędzić energię elektryczną i wodę.

20 ROZDZIAŁ 2: PRZEGLĄD URZĄDZENIA WYGLĄD OGÓLNY 20 Wyświetlacz elektroniczny Pokrętło programatora Górna tacka Szuflada na środek piorący Bęben Pokrywa filtra pompy

21 ROZDZIAŁ 2: PRZEGLĄD URZĄDZENIA WYGLĄD OGÓLNY 21 Zabezpieczająca śruba transportowa Zawór dopływu wody Wąż odpływowy Przewód zasilający Zabezpieczająca śruba transportowa Zabezpieczająca śruba transportowa Zabezpieczająca śruba transportowa

22 ROZDZIAŁ 2: PRZEGLĄD URZĄDZENIA DANE TECHNICZNE 22 Napięcie / częstotliwość robocza (V/ Hz) ( ) V~/50Hz Prąd całkowity (A) 10 Ciśnienie wody maksimum: 1 MPa minimum: 0,1 MPa 1850 Moc całkowita (W) 1850 Maksymalna ładowność suchego prania (kg) 6 Prędkość wirowania (obr / min) 1200 Liczba programów 15 Wymiary (Wysokość x szerokość x głębokość) (mm) 845 x 597 x

23 ROZDZIAŁ 3: INSTALACJA PRALKI USUWANIE ZABEZPIECZAJĄCYCH ŚRUB TRANSPORTOWYCH 23 Przed rozpoczęciem użytkowania pralki należy usunąć 4 śruby transportowe i gumowe wkładki dystansowe znajdujące się z tyłu urządzenia. Jeśli śruby nie zostaną usunięte, może to spowodować duże wibracje, hałas i uszkodzenie wyrobu (utratę gwarancji). Z tego powodu zabezpieczające śruby transportowe należy odkręcić za pomocą odpowiedniego klucza w kierunku przeciwnym do ruchu wskazówek zegara.

24 ROZDZIAŁ 3: INSTALACJA PRALKI USUWANIE ZABEZPIECZAJĄCYCH ŚRUB TRANSPORTOWYCH 24 Należy wyciągnąć śruby transportowe. W miejsca, z których zostały usunięte śruby transportowe, należy założyć plastikowe wkręcane zaślepki znajdujące się w dostarczonej torbie z wyposażeniem. Zabezpieczające śruby transportowe powinny być przechowywane do wykorzystania na wypadek potrzeby transportu pralki. UWAGA: Przed pierwszym użyciem należy bezwzględnie usunąć zabezpieczające śruby transportowe. Uszkodzenia występujące w pralkach pracujących z założonymi zabezpieczającymi śrubami transportowymi są wyłączone z zakresu gwarancji.

25 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA DOPROWADZAJĄCEGO WODĘ) 25 Regulacja nóżek Nie instalować pralki na dywanie oraz takich podłożach, które uniemożliwiają wentylację od spodu. Aby zapewnić cichą i pozbawioną wibracji pracę pralki, należy ją ustawić na nie śliskim i twardym podłożu. Wypoziomowanie pralki można zapewnić poprzez regulację jej nóżek. Odkręcić plastikową nakrętkę regulacyjną.

26 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA DOPROWADZAJĄCEGO WODĘ) 26 Obracając nóżką wyregulować jej położenie w górę lub w dół. Po uzyskaniu wypoziomowania ponownie dokręcić plastikową nakrętkę regulacyjną.

27 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA DOPROWADZAJĄCEGO WODĘ) 27 W celu zniwelowania nierówności podłoża nigdy nie wolno wkładać pod urządzenie kartonu, drewna lub podobnych materiałów. Podczas czyszczenia podłoża, na którym stoi pralka, należy uważać, aby nie spowodować jej niestabilności lub kołysania i zawsze należy sprawdzić, czy wszystkie 4 nóżki dotykają podłogi.

28 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA DOPROWADZAJĄCEGO WODĘ) 28 Pralka jest dostosowana do zasilania V / 50Hz. Przewód zasilający pralki jest wyposażony w specjalną wtyczkę z uziemieniem. Wtyczka ta powinna być zawsze włożona do gniazda z uziemieniem o obciążeniu 10A. Wartość prądu bezpiecznika powinna wynosić 13A wg normy BS1362. Wartość prądu bezpiecznika linii zasilającej podłączonej do tej wtyczki powinna również wynosić 10A. Jeśli nie posiadamy gniazda i bezpiecznika zgodnego z powyższymi wymaganiami, należy zlecić ich wykonanie wykwalifikowanemu elektrykowi. Pralka musi mieć dobre uziemienie. Nie używać jej, jeśli bolec uziemienia wtyczki jest uszkodzony lub złamany. UWAGA: Użytkowanie urządzenia w warunkach niskiego napięcia spowoduje skrócenie czasu jego żywotności oraz ograniczenie jego wydajności.

29 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA DOPROWADZAJĄCEGO WODĘ) 29 W zależności od danych technicznych, pralka może posiadać jedno przyłącze (na zimną wodę) lub dwa przyłącza (ciepła / zimna woda). Wąż oznaczony białą zatyczką powinien być podłączony do dopływu zimnej wody, a wąż oznaczony czerwoną zatyczką do dopływu ciepłej wody (stosuje się do pralek z podwójnym przyłączem wody). Aby wyeliminować wycieki wody na złączach, w pakiecie z wężem znajduje się 1 lub 2 nakrętki (stosuje się do pralek z podwójnym przyłączem wody). Nakrętki te należy dopasować do końcówek nowych węży doprowadzających wodę po stronie zaworu wody. Nowe węże doprowadzające wodę należy zamontować na zaworze wodnym z gwintem ¾". Koniec węża z białym kolankiem należy podłączyć do przyłącza wody z białym filtrem znajdującego się z tyłu pralki, a koniec węża z czerwonym kolankiem do przyłącza wody z czerwonym filtrem (stosuje się do pralek z podwójnym przyłączem wody). Dokręcić ręką plastikowe części złącza. W niepewnych warunkach prace przyłączeniowe powinny być wykonane przez wykwalifikowanego hydraulika. Przepływ wody o ciśnieniu 0,1-1 MPa pozwoli na bardziej efektywne działanie pralki.) (Ciśnienie 0,1 MPa oznacza, że przy całkowitym otwarciu zaworu wody przepływa przez niego ponad 8 litrów wody na minutę.) Po wykonaniu połączeń poruszać lekko wężami i upewnić się, że rury i wszystkie złącza wodne są szczelne.

30 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA DOPROWADZAJĄCEGO WODĘ) 30 Upewnić się, że nowe węże doprowadzające wodę nie są zagięte, pęknięte, zgniecione ani nie mają zmienionych rozmiarów. Jeśli pralka posiada podwójne przyłącze do ciepłej wody, temperatura pobieranej ciepłej wody nie powinna być wyższa niż 70 C. Uwaga: Przy podłączaniu wody do pralki należy używać tylko nowych węży doprowadzających wodę dostarczonych wraz z pralką. Nigdy nie używać węży starych, używanych lub uszkodzonych.

31 ROZDZIAŁ 3: INSTALACJA PRALKI (PODŁĄCZENIE WĘŻA ODPŁYWOWEGO) 31 Koniec węża odpływowego można zamocować bezpośrednio do specjalnego czopu syfonu znajdującego się pod umywalką. Nigdy nie próbować przedłużać węża odpływowego. Przedłużenie węża może powodować problemy z odprowadzaniem wody lub uniemożliwić pompie wypompowanie wody z pralki. Węża odpływowego pralki nie należy umieszczać w naczyniu, wiadrze lub ustępie. Upewnić się, że wąż odpływowy nie jest zagięty, odkształcony, zgnieciony ani przedłużony. Uwaga: Wąż odpływowy powinien być zamontowany na wysokości minimalnie 60cm, a maksymalnie 100cm od podłogi.

32 ROZDZIAŁ 4: OPIS PANELU STEROWANIA SZUFLADA NA ŚRODEK PIORĄCY 32 Pokrętło programatora Panel wyświetlacza Szuflada na środek piorący

33 ROZDZIAŁ 4: OPIS PANELU STEROWANIA SZUFLADA NA ŚRODEK PIORĄCY 33 W przypadku prania z użyciem płynnego środka piorącego można użyć płytki ograniczającej jego poziom. Środków piorących w płynie można używać na wszystkich programach prania za wyjątkiem prania wstępnego. Dozownik płynnego środka piorącego umieścić w drugiej komorze (która jest dostępna wewnątrz pralki) szuflady na środek piorący (*) i ustawić ilość detergentu. (Użyć ilości detergentu zalecanej przez jego producenta). Nie przekraczać poziomu MAX. Używać tylko do płynnego środka piorącego. Dozownika nie wolno używać do proszku do prania i wtedy należy go wyjąć. Dozownik płynnego środka piorącego Komora na środek piorący prania zasadniczego Komora na środek zmiękczający Komora na środek piorący prania wstępnego Miarka poziomu proszku do prania Łopatka na proszek do prania (*) (*) Dane techniczne pralki mogą różnić się w zależności od zakupionego produktu.

34 ROZDZIAŁ 4: OPIS PANELU STEROWANIA SZUFLADA NA ŚRODEK PIORĄCY 34 KOMORY Komora na środek piorący prania zasadniczego: W tej komorze można umieszczać tylko środki takie, jak środek piorący (płyn lub proszek), środek zmiękczający wodę. Podczas instalacji dozownik płynnego środka piorącego można znaleźć wewnątrz pralki. (*) Komora na środek uszlachetniający, krochmal, detergent: Do prania można stosować środek zmiękczający (odpowiednie ilości i rodzaj zaleca producent środka). Czasami środek uszlachetniający użyty do prania może pozostać w komorze. Powodem tego jest to, że środek ten nie jest lepki. Aby uniknąć takiej sytuacji, zaleca się zastosowanie większej ilości płynnego środka zmiękczającego lub rozcieńczenie środka przed jego użyciem. Komora na środek piorący prania wstępnego Komora ta może być użyta tylko wtedy, gdy: wybrana jest funkcja prania wstępnego. Funkcja prania wstępnego jest zalecana do prania bardzo zabrudzonego. (*) Dane techniczne pralki mogą różnić się w zależności od zakupionego produktu.

35 ROZDZIAŁ 4: OPIS PANELU STEROWANIA (WYBÓR PROGRAMU) 35 Żądany program można wybrać za pomocą pokrętła programatora. Program można wybrać obracając pokrętło programatora w obu kierunkach. Upewnić się, że pokrętło programatora jest ustawione dokładnie na programie, z którego chcemy skorzystać.

36 ROZDZIAŁ 4: OPIS PANELU STEROWANIA (WYŚWIETLACZ ELEKTRONICZNY) 36 Panel wyświetlacza Pranie Płukanie Wirowanie Wskaźniki LED dodatkowych funkcji Zakończono Przycisk Start/Pauza Przycisk funkcji dodatkowej 2 Przycisk funkcji dodatkowej 1 Przycisk regulacji prędkości wirowania Funkcja dodatkowa opóźnionego startu

37 ROZDZIAŁ 4: OPIS PANELU STEROWANIA (WYŚWIETLACZ ELEKTRONICZNY) 37 Na wyświetlaczu można zobaczyć zegar opóźnienia prania, ustawienie prędkości wirowania, wybrane funkcje pomocnicze oraz stan zaawansowania uruchomionego programu ( stan prania wstępnego/ zasadniczego, stan płukania, stan wirowania). Ponadto wyświetlacz elektroniczny za pomocą kombinacji włączanych wskaźników LED będzie ostrzegał użytkownika o wystąpieniu błędu, a także powiadomi go o zakończeniu programu prania (wskaźnik "Zakończone" na wyświetlaczu).

38 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (SEGREGACJA PRANIA) 38 Na odzieży znajdują się etykiety określające jej właściwości. Odzież należy prać lub suszyć zgodnie z danymi podanymi na etykiecie produktu. Pralnie należy podzielić według jego rodzaju (bawełna, tkaniny syntetyczne, tkaniny delikatne, wełna, itp.), temperatury prania (zimne, 30, 40, 60, 90 ) oraz stopnia zanieczyszczenia (lekko poplamione, zabrudzone, bardzo zabrudzone). Nigdy nie wolno prać razem tkanin kolorowych i białych. Pranie kolorowe należy po raz pierwszy wyprać oddzielnie, ponieważ może ono farbować. Upewnić się, że na odzieży i w jej kieszeniach nie ma żadnych materiałów metalicznych. Jeśli tak jest, należy je wyjąć. PRZESTROGA: OSTRZEŻENIE: Uszkodzenia, które nastąpią w wyniku penetracji obcych materiałów do wnętrza pralki nie są objęte gwarancją. Zamknąć zamki błyskawiczne i guziki ubrania. Metalowe lub plastikowe haczyki z zasłon lub firanek należy wyjąć lub umieścić je w siatce lub torbie do prania. Odzież, taką jak spodnie, dzianina, koszulki i dresy odwrócić na lewą stronę. Skarpetki, chusteczki i tym podobne małe przedmioty umieścić w siatce do prania.

39 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (SEGREGACJA PRANIA) 39 Wybielanie dopuszczalne Nie wybielać Pranie normalne Maksymalna temperatura prasowania 150 C Maksymalna temperatura prasowania 200 C Nie prasować Dopuszczalne czyszczenie chemiczne Nie czyścić chemicznie Suszyć w pozycji poziomej Powiesić, gdy mokre Suszyć przez powieszenie Nie suszyć mechanicznie Dopuszczalne czyszczenie chemiczne w nafcie, czystym alkoholu i R113 Dopuszczalne czyszczenie chemiczne w tetrachloroetenie, R11, R13, ropie Dopuszczalne czyszczenie chemiczne w tetrachloroetenie R11, R113, nafcie

40 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (WKŁADANIE PRANIA DO PRALKI) 40 Otworzyć drzwi pralki. Rozłożyć pranie w pralce. UWAGA: Uwaga: Maksymalna ładowność może różnić się w zależności od rodzaju prania, stopnia zabrudzenia i wybranego programu. Nie należy przekraczać maksymalnej ładowności suchego prania wskazanej w tabeli programów prania. Przykładowo można przyjąć następującą tabelę ciężarów prania. RODZAJ PRANIA CIĘŻAR (g) Ręcznik 200 Pościel 500 Szlafrok 1200 Poszwa na kołdrę 700 Poszewka na poduszkę 200 Bielizna 100 Obrus 250 Każdy element prania włożyć osobno. Upewnić się, że podczas zamykania drzwi pralki pomiędzy drzwiami, a uszczelką drzwi nie zostanie przytrzaśnięte pranie. Zamknąć drzwi pralki naciskając na nie, aż do usłyszenia dźwięku "kliknięcia". Drzwi pralki muszą zostać zamknięte prawidłowo, w przeciwnym razie pranie nie rozpocznie się.

41 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (DO- DANIE DO PRALKI ŚRODKA PIORĄCEGO) 41 Ilość środka piorącego, którego trzeba dodać do prania, będzie zależeć od następujących kryteriów: Zużycie detergentu zależy od stopnia zabrudzenia ubrania i od twardości wody. Nie stosować prania wstępnego dla lekko zabrudzonej odzieży, umieścić odpowiednią ilość detergentu w drugiej komorze szuflady na środek piorący. W przypadku bardzo brudnego prania należy wybrać program z praniem wstępnym i umieścić ¼ ilości środka piorącego w pierwszej komorze szuflady na środek piorący, a pozostałe ¾ w drugiej komorze tej szuflady. W pralce stosować detergenty przeznaczone wyłącznie dla pralek automatycznych. Ilość środka piorącego, którego należy użyć do prania jest wydrukowana na opakowaniu detergentu. Im wyższy stopień twardości wody, tym więcej środka piorącego należy użyć. Wraz ze wzrostem ilości prania wzrasta ilość zastosowanego środka piorącego. Środek zmiękczający należy umieścić w komorze na środek zmiękczający szuflady na środek piorący. Nie przekraczać poziomu MAX. W przeciwnym razie płyn zmiękczający będzie wypłukiwany do wody podczas prania. Środki zmiękczające o dużej gęstości przed umieszczeniem ich w szufladzie wymagają rozcieńczenia. Taki środek zmiękczający o dużej gęstości zatyka odpływ i uniemożliwia jego wypływ. Środków piorących w płynie można używać na wszystkich programach prania za wyjątkiem prania wstępnego. W celu ich zastosowania należy dopasować w drugiej komorze szuflady na środek piorący płytkę regulującą poziom płynnego detergentu znajdującą się w torebce z wyposażeniem lub dozownik płynnego detergentu (*). Następnie należy ustawić żądny poziom płynu zgodnie z oznaczeniami na płytce. Należy pamiętać, aby wyjąć płytkę płynnego detergentu. (*) Dane techniczne pralki mogą różnić się w zależności od zakupionego produktu.

42 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (URUCHOMIENIE PRALKI) 42 Podłączyć pralkę do zasilania. Otworzyć zawór doprowadzający wodę. Otworzyć drzwi pralki. Rozłożyć pranie w pralce. Zamknąć drzwi pralki naciskając na nie, aż do usłyszenia dźwięku "kliknięcia". Wybór programu Z tabeli programów wybrać odpowiedni program prania.

43 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (URUCHOMIENIE PRALKI) 43 FUNKCJE DODATKOWE Przed uruchomieniem programu, opcjonalnie można wybrać dodatkowe funkcje. Nacisnąć przycisk funkcji dodatkowej, którą chcemy wybrać. Jeśli symbol funkcji dodatkowej na wyświetlaczu elektronicznym świeci się ciągle, wybrana funkcja dodatkowa zostanie uaktywniona. Jeśli symbol funkcji dodatkowej na wyświetlaczu elektronicznym miga, wybrana funkcja dodatkowa nie zostanie uaktywniona. Powody braku aktywacji: Wybrana funkcja dodatkowa nie ma zastosowania w wybranym programie prania. Pralka przeszła etap, w trakcie którego wybrana funkcja dodatkowa byłyby zastosowana. Nie jest zgodna z funkcją dodatkową wybraną wcześniej.

44 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (URUCHOMIENIE PRALKI) 44 SYSTEM WYKRYWANIA POŁOWY WSADU Pralka posiada system wykrywania połowy obciążenia. W przypadku umieszczenia w pralce połowy lub mniejszej ilości maksymalnej ładowności pralki, na niektórych programach będzie ona działać tak, aby zaoszczędzić czas prania, zużycie wody i energii. Gdy funkcja wykrywania połowy wsadu jest aktywna, pralka może zakończyć ustawiony program w krótszym czasie.

45 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA FUNKCJE DODATKOWE Zegar opóźnienia Za pomocą tej funkcji dodatkowej można spowodować, aby pralka rozpoczęła pracę z opóźnieniem o "3h, 6h, 9h, 12h". Przycisk funkcji dodatkowej 1 Aby skorzystać z funkcji dodatkowej opóźnionego startu: - Nacisnąć jeden raz przycisk opóźnionego startu. - Powinien pojawić się wskaźnik "3 h". - Naciskać przycisk opóźnionego startu dopóki nie wyświetli się żądany czas opóźnienia rozpoczęcia prania. - W celu włączenia opóźnienia, które zostało wybrane w programie, można nacisnąć dowolny przycisk funkcji dodatkowej za wyjątkiem przycisku "Start/ Pauza".

46 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA FUNKCJE DODATKOWE 46 Jeśli podczas ustawiania żądany czas opóźnienia został pominięty, można do niego wrócić kontynuując naciskanie przycisku opóźnionego startu. Jeśli chcemy anulować opóźnienie, wystarczy naciskać przycisk opóźnionego startu, aż na wyświetlaczu wyłączą się wszystkie wskaźniki czasu. Aby uruchomić funkcję opóźnienia należy włączyć pralkę naciskając przycisk Start/Pauza. Przycisk funkcji dodatkowej 1

47 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA FUNKCJE DODATKOWE Wybór prędkości wirowania Przyciskiem ustawiania prędkości wirowania można dostosować prędkość odwirowania prania. Po wybraniu nowego programu na panelu wyświetlacza zostanie wyświetlona maksymalna prędkość wirowania dla tego programu. Naciskając przycisk ustawiania prędkości wirowania można zmieniać prędkość wirowania dla wybranego programu od jego wartości maksymalnej. Jeśli podczas ustawiania żądana prędkość wirowania została pominięta, można do niej wrócić kontynuując naciskanie przycisku ustawiania prędkości. Przycisk funkcji dodatkowej 2

48 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA FUNKCJE DODATKOWE Łatwe prasowanie Korzystając z tej funkcji dodatkowej po zakończeniu prania można wyjąć ubrania mniej pogniecione. Program ten można uaktywnić naciskając przycisk funkcji łatwego prasowania. Włącza się wtedy wskaźnik LED symbolu. Przycisk funkcji dodatkowej 3 4- Dodatkowe płukanie Użycie tej funkcji dodatkowej włącza cykl dodatkowego płukania. Program ten można uaktywnić naciskając przycisk funkcji dodatkowego płukania. Włącza się wtedy wskaźnik LED symbolu. Przycisk funkcji dodatkowej 4

49 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA FUNKCJE DODATKOWE 49 Przycisk Start/Pauza Naciskając na przycisk Start/Pauza można rozpocząć wybrany program lub zawiesić wykonywanie programu. Jeśli pralka zostanie przełączona w tryb oczekiwania, wskaźnik Start/Pauza na wyświetlaczu elektronicznym będzie migać.

50 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (BLOKADA PRZED DZIEĆMI) 50 Aby uniknąć możliwości wpływania na pracę programu poprzez naciskanie przycisków pralki w czasie trwania prania, dostępne jest zastosowanie blokady przed dziećmi. Blokada ta zostanie aktywowana w przypadku jednoczesnego naciśnięcia przycisków funkcji pomocniczych 3 i 4 na co najmniej 3 sekundy. Po jej włączeniu, na wyświetlaczu świecą się wskaźniki LED funkcji dodatkowych. Gdy blokada jest aktywna, po naciśnięciu dowolnego przycisku na wyświetlaczu będą migać wskaźniki LED funkcji dodatkowych. Jeśli blokada jest uaktywniona i uruchomiony jest dowolny program, a pokrętło programatora zostanie przełączone w położenie wyłączenia oraz wybrany zostanie inny program, to program wcześniej wybrany będzie kontynuowany od miejsca, w którym został przerwany. W celu wyłączenia tej funkcji wystarczy nacisnąć te same przyciski na co najmniej 3 sekundy. Gdy blokada zostanie wyłączona, na wyświetlaczu będą migać wskaźniki LED funkcji dodatkowych.

51 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (KASOWANIE PROGRAMU) 51 Jeśli chcemy anulować dowolny uruchomiony program: 1 - Przełączyć pokrętło programatora w pozycję wyłączenia. 2 - Pralka przerwie cykl prania i program zostanie skasowany. 3 - Aby pozbyć się wody pozostałej w pralce, należy przełączyć pokrętło programatora na dowolny program. 4 - Pralka wykona operację wypompowania i zakończy program. 5 - Pralkę można uruchomić wybierając nowy program.

52 ROZDZIAŁ 5: WSTĘPNE PRZYGOTOWANIE DO PRANIA (ZAKOŃCZENIE PROGRAMU) 52 Po zakończeniu wybranego programu pralka samoczynnie zakończy pracę. - Na panelu wyświetlacza będzie migać wskaźnik LED zakończenia pracy. - Można otworzyć drzwi pralki i wyjąć pranie. - Po wyjęciu prania należy pozostawić otwarte drzwi pralki, aby jej wewnętrzne części mogły wyschnąć. - Przełączyć pokrętło programatora w pozycję wyłączenia. - Odłączyć pralkę od zasilania. - Zamknąć zawór doprowadzający wodę.

53 ROZDZIAŁ 6: TABELA PROGRAMÓW 53 BAWEŁNA 90 Temperatura prania ( C) 90 Maksymalna ilość suchego prania (kg) 6,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) Rodzaj prania / Opis 180 Bardzo brudne tkaniny bawełniane i lniane. (bielizna, pościel, obrusy, ręczniki (maksymalnie, kg), pościel, itp. BAWEŁNA pranie wstępne Temperatura prania ( C) 60 Maksymalna ilość suchego prania (kg) Komora szuflady na środek piorący Czas trwania programu (min.) Rodzaj prania / Opis 6,0 1 i Brudne tkaniny bawełniane i lniane. (bielizna, pościel, obrusy, ręczniki (maksymalnie, kg), pościel, itp. UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

54 ROZDZIAŁ 6: TABELA PROGRAMÓW 54 BAWEŁNA ECO 60 C Temperatura prania ( C) 60 Maksymalna ilość suchego prania (kg) 6,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) Rodzaj prania / Opis 200 Brudne tkaniny bawełniane i lniane. (bielizna, pościel, obrusy, ręczniki (maksymalnie, kg), pościel, itp. BAWEŁNA 40 Temperatura prania ( C) 40 Maksymalna ilość suchego prania (kg) 6,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) Rodzaj prania / Opis 190 Brudne tkaniny bawełniane i lniane. (bielizna, pościel, obrusy, ręczniki (maksymalnie, kg), pościel, itp. UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

55 ROZDZIAŁ 6: TABELA PROGRAMÓW 55 ECO 20 Temperatura prania ( C) 20 Maksymalna ilość suchego prania (kg) 3,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) 98 Rodzaj prania / Opis Mniej brudne tkaniny bawełniane i lniane. (bielizna, pościel, obrusy, ręczniki (maksymalnie 2 kg), pościel, itp. EASY CARE Temperatura prania ( C) 40 Maksymalna ilość suchego prania (kg) 3,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) 91 Rodzaj prania / Opis Bardzo brudne lub mieszane tkaniny syntetyczne (Nylonowe skarpetki, koszulki, bluzki, spodnie zawierające włókna syntetyczne, itp.) UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

56 ROZDZIAŁ 6: TABELA PROGRAMÓW 56 WEŁNA Temperatura prania ( C) 30 Maksymalna ilość suchego prania (kg) 2,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) 50 Rodzaj prania / Opis Odzież wełniana nadająca się do prania w pralce. PŁUKANIE Temperatura prania ( C) - Maksymalna ilość suchego prania (kg) 6,0 Komora szuflady na środek piorący - Czas trwania programu (min.) 36 Rodzaj prania / Opis Jeśli po zakończeniu pracy pralki chcemy dodatkowo wypłukać pranie, tego programu można użyć do wszystkich jego rodzajów. UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

57 ROZDZIAŁ 6: TABELA PROGRAMÓW 57 WIROWANIE Temperatura prania ( C) - Maksymalna ilość suchego prania (kg) 6,0 Komora szuflady na środek piorący Czas trwania programu (min.) 15 Rodzaj prania / Opis - Jeśli po zakończeniu pracy pralki chcemy dodatkowo odwirować pranie, tego programu można użyć do wszystkich jego rodzajów. PRANIE RĘCZNE/DELIKATNE Temperatura prania ( C) 30 Maksymalna ilość suchego prania (kg) 2,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) Rodzaj prania / Opis 89 Program zalecany do prania ręcznego UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

58 ROZDZIAŁ 6: TABELA PROGRAMÓW 58 UBRANIA SPORTOWE Temperatura prania ( C) 30 Maksymalna ilość suchego prania (kg) 3,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) 80 Rodzaj prania / Opis Ubrania sportowe MIESZANE Temperatura prania ( C) 30 Maksymalna ilość suchego prania (kg) 3,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) Rodzaj prania / Opis 90 Brudne tkaniny bawełniane, syntetyczne, kolorowe i lniane mogą być prane razem. UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

59 ROZDZIAŁ 6: TABELA PROGRAMÓW 59 BLUZKI / KOSZULE Temperatura prania ( C) 60 Maksymalna ilość suchego prania (kg) 3,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) Rodzaj prania / Opis 114 Brudne bluzki i koszule bawełniane, syntetyczne i mieszane mogą być prane razem. CODZIENNE 60 min. Temperatura prania ( C) 60 Maksymalna ilość suchego prania (kg) 3,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) 60 Rodzaj prania / Opis Można wyprać brudne tkaniny bawełniane, kolorowe i lniane w temperaturze 60 C w ciągu 60 minut. UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

60 ROZDZIAŁ 6: TABELA PROGRAMÓW 60 SZYBKIE 15 min. Temperatura prania ( C) 30 Maksymalna ilość suchego prania (kg) 2,0 Komora szuflady na środek piorący 2 Czas trwania programu (min.) 15 Rodzaj prania / Opis Lekko zabrudzone tkaniny bawełniane, kolorowe i lniane można wyprać w ciągu zaledwie 15 minut. UWAGA: Z uwagi na to, że czas prania jest krótki, w porównaniu z innymi programami wymagane są mniejsze ilości detergentu. Jeśli pralka wykryje niestabilne obciążenie, czas trwania programu wydłuży się. Drzwi pralki można otworzyć po 2 minutach od zakończeniu cyklu prania. (Czas 2 minut wymaganych do otwarcia drzwi nie jest wliczany w czas trwania programu prania.) UWAGA: CZAS TRWANIA PROGRAMU MOŻE ULEC ZMIANIE W ZALEŻNOŚCI OD ILO- ŚCI PRANIA, WODY Z KRANU, TEMPERATURY OTOCZENIA I WYBRANYCH FUNKCJI DODATKOWYCH.

61 ROZDZIAŁ 6: TABELA PROGRAMÓW 61 HWS 0-1 F2S Czas całkowity (min) Temp. maks. ( C) Całkowite zużycie wody (litry) Całkowite zużycie energii (kwh) Bawełna 90 C ,2 3 Bawełna pranie ,6 3 wstępne Bawełna Eco Bawełna , 2 Eco 20 C ,19 2 Easy Care , 2 Wełna ,14 3 Płukanie ,09 3 Wirowanie ,04 - Pranie ręczne/delikatne ,3 3 Ubrania sportowe , 2 Mieszane ,28 2 Bluzki/ Koszule ,9 2 Codzienne 60' ,8 1 Szybkie 15' ,09 1 Liczba płukań Temperatury mogą się różnić w zależności od czasu nagrzewania. Czas trwania może się różnić w zależności od wsadu prania (ciężar i rodzaj), wody z kranu, temperatury otoczenia i wybranych funkcji dodatkowych.

62 ROZDZIAŁ 7: KONSERWACJA I CZYSZCZENIE PRALKI (OSTRZEŻENIE) 62 Przed rozpoczęciem konserwacji i czyszczenia pralki należy odłączyć zasilanie. Przed rozpoczęciem konserwacji i czyszczenia pralki należy zamknąć zawór wody. PRZESTROGA: Jeśli do czyszczenia stosowane są środki czyszczące z rozpuszczalnikiem, części pralki mogą ulec uszkodzeniu. Nie stosować środków czyszczących z rozpuszczalnikami.

63 ROZDZIAŁ 7: KONSERWACJA I CZYSZCZENIE PRALKI (FILTRY DOPŁYWU WODY) 63 Filtry zapobiegające wniknięciu do pralki zabrudzeń i obcych substancji zawartych w wodzie znajdują się na wężu doprowadzającym wodę zarówno po stronie zaworu wodnego, jak i na końcach zaworów wody pralki. Jeśli pomimo pełnego otwarcia zaworu wodnego pralka nie może pobrać wystarczającej ilość wody, filtry te należy wyczyścić. (Filtr pompy zaleca się czyścić raz na 2 miesiące). Odłączyć węże doprowadzające wodę. Za pomocą szczypiec usunąć filtry zaworów dopływu wody, a następnie wyczyścić je szczotką w wodzie. Z węży doprowadzających wodę zdemontować filtry po stronie zaworu dopływu wody i wyczyścić. Wyczyszczone filtry należy zamontować w odwrotnej kolejności instrukcji. PRZESTROGA: Filtry zaworów dopływu wody mogą być zatkane z powodu zanieczyszczonego zaworu wody albo braku niezbędnej konserwacji lub też uszkodzone mogą być zawory, powodując ciągłe przeciekanie wody do pralki. Awarie, które mogą nastąpić z tych powodów, nie są objęte gwarancją.

64 ROZDZIAŁ 7: KONSERWACJA I CZYSZCZENIE PRALKI (FILTR POMPY) 64 System filtrów pompy, podczas operacji wypompowania wody przeprowadzanej w pralce po zakończeniu prania, zapobiega przedostawaniu się do pompy włókien pozostałych po praniu oraz drobnych materiałów przedłużając w ten sposób jej żywotność. Filtr pompy zaleca się czyścić raz na 2 miesiące. Czyszczenie filtra pompy: Do otwarcia pokrywy pompy można użyć łopatki na proszek do prania (*) lub wyjętej z pralki płytki do sprawdzenia poziomu płynnych detergentów. Dopasować odpowiedni koniec plastikowej części do szczeliny pokrywy pompy i nacisnąć na nią. Spowoduje to otwarcie pokrywy. Aby zapobiec wyciekaniu na podłogę pozostałej w pralce wody, przed otwarciem pokrywy filtra należy podstawić pod niego tackę. Odkręcić pokrywę filtra w kierunku przeciwnym do ruchu wskazówek zegara i opróżnić wodę. Uwaga: W zależności od ilości wody pozostałej w pralce, może zachodzić potrzeba kilkukrotnego opróżniania tacki do zbierania wody. (*) Dane techniczne pralki mogą różnić się w zależności od zakupionego produktu.

65 ROZDZIAŁ 7: KONSERWACJA I CZYSZCZENIE PRALKI (FILTR POMPY) 65 Za pomocą szczotki wyczyścić obcy materiał z filtra i przepłukać czystą wodą. Po oczyszczeniu filtra należy założyć pokrywę filtra i dokręcić obracając ją w kierunku zgodnym z ruchem wskazówek zegara. Podczas zamykania pokrywy pompy upewnić się, że części na wewnętrznej stronie pokrywy pasują do otworu na przednim panelu. Pokrywę pompy należy założyć w odwrotnej kolejności niż przy jej zdejmowaniu. OSTRZEŻENIE! Z uwagi na to, że woda w pompie może być gorąca, należy poczekać, aż ostygnie.

66 ROZDZIAŁ 7: KONSERWACJA I CZYSZCZENIE PRALKI (SZUFLADA NA ŚRODEK PIORĄCY) 66 Z upływem czasu w szufladzie na środki piorące oraz na jej obudowie mogą osadzać się pozostałości detergentu. W celu wyczyszczenia tych pozostałości, co jakiś czas należy zdemontować szufladę. Filtr pompy zaleca się czyścić raz na 2 miesiące. Wyjmowanie szuflady na środki piorące: Szufladę na środki piorące wyciągnąć do końca. Naciskając na szufladę w miejscu pokazanym poniżej, wyciągać ją nadal, aż do całkowitego wyjęcia. Wyczyścić szufladę na środki piorące za pomocą miękkiej szczotki, jak np. stara szczoteczka do zębów, a następnie przepłukać czystą wodą. Zebrać pozostałości z obudowy szuflady, nie dopuszczając do wpadnięcia ich do wnętrza pralki. Po wysuszeniu ręcznikiem lub suchą szmatką zamontować szufladę na środki piorące. Szuflady na środki piorące nie wolno myć w zmywarce do naczyń. Dozownik płynnego środka piorącego (*) Do celów czyszczenia i konserwacji wyjąć dozownik płynnego środka piorącego, jak pokazano na rysunku i wyczyścić pozostałości detergentu. Dozownik umieścić z powrotem na swoim miejscu. Upewnić się, że wewnątrz nie ma żadnych pozostałości. (*) Dane techniczne pralki mogą różnić się w zależności od zakupionego produktu.

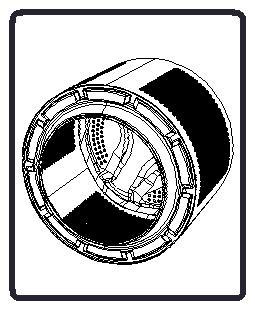

67 ROZDZIAŁ 8: OGRANICZNIK PŁUKANIA / OBUDOWA/ BĘBEN 67 Ogranicznik płukania Wyjąć szufladę na środki piorące. Zdemontować ogranicznik płukania i dokładnie wyczyścić pozostałości środka zmiękczającego. Po wyczyszczeniu zamontować ogranicznik płukania. Sprawdzić prawidłowość jego osadzenia. Obudowa Zewnętrzną obudowę wyczyścić za pomocą ciepłej wody i niepalnego środka czyszczącego, który nie zarysuje obudowy pralki. Po spłukaniu niewielką ilością wody wytrzeć ją miękką i suchą szmatką. Bęben Nie pozostawiać w pralce przedmiotów metalowych, jak igły, spinacze, monety, itp. Przedmioty takie przyczyniają się do powstawania plam rdzy w bębnie. Do wyczyszczenia takich plam rdzy należy użyć środka czyszczącego nie zawierającego chloru i postępować zgodnie z instrukcjami producenta środka czyszczącego. Do czyszczenia rdzy plamy nigdy nie używać wełny stalowej ani podobnych środków.

68 ROZDZIAŁ 9: ROZWIĄZYWANIE PROBLEMÓW 68 Wszystkie czynności naprawcze pralki powinny być przeprowadzane przez nasz autoryzowany serwis. Jeśli pralka wymaga naprawy lub jeśli usterki nie można usunąć przy wykorzystaniu informacji przedstawionych poniżej: Odłączyć pralkę od zasilania. Zamknąć zawór doprowadzający wodę. Pralka się nie uruchamia. Pralka nie pobiera wody. Pralka nie jest podłączona. Podłączyć ją. Przepalony bezpiecznik. Brak zasilania. Przycisk Start/Pauza nie jest wciśnięty. Pokrętło programatora w pozycji "Stop". Drzwi pralki nie są całkowicie zamknięte. Zawór wody jest zamknięty. Wąż doprowadzający wodę może być skręcony. Wąż doprowadzający wodę jest zatkany. Drzwi pralki nie są całkowicie zamknięte. Wymienić bezpieczniki. Sprawdzić zasilanie. Nacisnąć przycisk Start/Pauza. Przełączyć program na żądaną pozycję. Zamknąć drzwi pralki. Otworzyć zawór wody. Sprawdzić wąż doprowadzający wodę i wyprostować go. Wyczyścić filtry węża doprowadzającego wodę. (*) Zamknąć drzwi pralki. (*) Patrz rozdział dotyczący konserwacji i czyszczenia pralki.

69 ROZDZIAŁ 9: ROZWIĄZYWANIE PROBLEMÓW 69 USTERKA MOŻLIWA PRZYCZYNA Wąż odpływowy jest zatkany lub skręcony. ROZWIĄZANIE PROBLEMU Sprawdzić wąż odpływowy, a następnie wyczyścić lub wyprostować go. Pralka nie odprowadza wody. Filtr pompy jest zatkany. Wyczyścić filtr pompy. (*) Pralka wibruje. Pranie nierównomiernie rozłożone w pralce. Nie wyregulowane nóżki pralki. Nie zdemontowane zabezpieczające śruby transportowe. Mniejsza ilość prania w urządzeniu. Pralka jest przeładowana praniem lub pranie rozłożone nierównomiernie. Pralka opiera się o twardą powierzchnię. Równomiernie rozłożyć pranie w pralce. Wyregulować nóżki pralki. (**) Zdemontować z pralki zabezpieczające śruby transportowe. (**) Nie przeszkadza to w działaniu pralki. Należy zapobiec, aby pralka nie opierała się o twardą powierzchnię. Należy zapobiec, aby pralka nie opierała się o twardą powierzchnię. (*) Patrz rozdział dotyczący konserwacji i czyszczenia pralki. (**) Patrz rozdział dotyczący instalacji pralki.

70 ROZDZIAŁ 9: ROZWIĄZYWANIE PROBLEMÓW 70 USTERKA W szufladzie na środek piorący tworzy się nadmierna piana. MOŻLIWA PRZYCZYNA Użyta zbyt duża ilość detergentu. ROZWIĄZANIE PROBLEMU Nacisnąć przycisk Start/Pauza. Aby wyeliminować powstawanie piany, należy wymieszać łyżkę płynu zmiękczającego i pół litra wody, a następnie wlać mieszaninę do szuflady na środek piorący. Po 5-10 minutach ponownie nacisnąć na przycisk Start /Pauza. Przy następnym praniu należy odpowiednio dostosować dawkę detergentu. Użyto nieodpowiedniego środka piorącego. W pralce stosować detergenty przeznaczone wyłącznie dla pralek automatycznych. Niezadowalający rezultat prania. Stopień zanieczyszczenia odzieży nie odpowiada wybranemu programowi prania. Użyto niewystarczającej ilości środka piorącego. Wybrać program prania odpowiedni dla stopnia zanieczyszczenia swojej odzieży. (Patrz Tabela programów) Dostosować ilość środka piorącego na podstawie stopnia zanieczyszczenia swojego pralnia. Do pralki włożono pranie w ilości przekraczającej jej maksymalną ładowność. Do pralki należy ładować pralnie w ilości nie przekraczającej jej ładowności.

71 ROZDZIAŁ 9: ROZWIĄZYWANIE PROBLEMÓW 71 USTERKA Niezadowalający rezultat prania. MOŻLIWA PRZYCZYNA Woda jest twarda. (zanieczyszczona, z kamieniem, itp.) Pranie nierównomiernie rozłożone w pralce. ROZWIĄZANIE PROBLEMU Dostosować ilość środka piorącego na podstawie instrukcji jego producenta. Prawidłowo i równomiernie rozłożyć pranie w pralce. Gdy pralka pobiera wodę, jednocześnie woda jest z niej odprowadzania. Koniec węża odpływowego znajduje się zbyt nisko w stosunku do pralki. Ustawić koniec węża odpływowego na odpowiedniej wysokości. (**) Podczas prania w bębnie nie pojawia się woda. Nie jest to usterka. Woda znajduje się w niewidocznej części bębna. Na praniu widoczne pozostałości środka piorącego. Na praniu pojawiają się szare plamy. Nierozpuszczalne cząstki środka piorącego mogą przywierać do prania jako białe plamy. Powodem takich plam może być olej, krem lub maść. Należy wykonać dodatkowe płukanie ustawiając pralkę na program płukania lub po wyschnięciu prania wyczyścić plamy przy użyciu szczotki. Przy następnym praniu należy zastosować maksymalną ilość detergentu zalecaną przez jego producenta. (**) Patrz rozdział dotyczący instalacji pralki.

72 ROZDZIAŁ 9: ROZWIĄZYWANIE PROBLEMÓW 72 USTERKA MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU Wirowanie nie jest wykonywane lub uruchamia się późno. Nie jest to usterka. Został uruchomiony system kontroli niewyważenia prania. System kontroli niewyważenia prania będzie próbował rozłożyć pranie równomiernie w bębnie. Wirowanie rozpocznie się po rozłożeniu prania. Następnym razem należy umieść w pralce pranie równomiernie rozłożone.

73 ROZDZIAŁ 10: AUTOMATYCZNE OSTRZEŻENIA O AWARII I CO NALEŻY ZROBIĆ 73 Pralka jest wyposażona w systemy, które poprzez ciągłą samokontrolę podczas procesu prania są w stanie zarówno podjąć niezbędne środki ostrożności, jak i ostrzegać w razie awarii. KOD PROBLEMU MOŻLIWA USTERKA Drzwi pralki są otwarte. CO ZROBIĆ Zamknąć drzwi pralki. Jeśli wskazanie awarii utrzymuje się, należy wyłączyć urządzenie, wyjąć wtyczkę z gniazdka i natychmiast skontaktować się z najbliższym autoryzowanym serwisem. Ciśnienie wody lub poziom wody w pralce są niskie. Otworzyć zawór wody. Może wystąpić brak wody w sieci wodociągowej. Jeśli problem się utrzymuje, po chwili pralka zatrzyma się automatycznie. Odłączyć pralkę, zamknąć zawór wody i skontaktować się z najbliższym autoryzowanym serwisem. Pompa jest uszkodzona lub filtr pompy jest zatkany albo połączenie elektryczne pompy jest uszkodzone. W pralce jest nadmierna ilość wody. Wyczyścić filtr pompy. Jeśli problem się utrzymuje, należy skontaktować się z najbliższym autoryzowanym serwisem. (*) Pralka sama odprowadzi nadmierną ilość wody. Po zakończeniu wypompowywania, wyłączyć pralkę i odłączyć ją od zasilania. Zamknąć zawór wody i skontaktować się z najbliższym autoryzowanym serwisem. Szczegóły dotyczące sposobu kontaktowania się z centrum serwisowym znajdują się w karcie gwarancyjnej. (*) Patrz rozdział dotyczący konserwacji i czyszczenia pralki.

74 ROZDZIAŁ 11: PRAKTYCZNE PORADY 74 Napoje alkoholowe: Zaplamione miejsce należy najpierw przemyć zimną wodą, następnie wytrzeć gliceryną i wodą oraz przemyć wodą zmieszaną z octem. Wybłyszczenia: Plamę należy delikatnie przetrzeć nie uszkadzając ubrania, wyszorować i wypłukać w detergencie. Jeśli plama nie daje się usunąć, należy ją przetrzeć mieszaniną otrzymaną przez dodanie 1 części alkoholu (96 ) do 2 części wody, a następnie wyprać w ciepłej wodzie. Herbata i kawa: Naciągnąć zaplamiony obszar ubrania na otworze naczynia i polać wodą tak gorącą, jak tylko możne wytrzymać taki rodzaj tkaniny. Jeśli rodzaj tkaniny dopuszcza użycie wybielacza, przemyć wybielaczem. Czekolada i kakao: Po zanurzeniu ubranie w zimnej wodzie i przetarciu go mydłem lub detergentem, wyprać odzież w temperaturze, którą taki rodzaj tkaniny może wytrzymać. W przypadku, gdy plama oleju jest nadal widoczna, należy przetrzeć ją wodą utlenioną (3%).

75 ROZDZIAŁ 11: PRAKTYCZNE PORADY 75 Koncentrat pomidorowy: Wytrzeć zaschniętą substancję bez uszkadzania odzieży. Zanurzyć plamę w wodzie na 30 minut, a następnie przetrzeć i zmyć detergentem. Jajka: Usunąć z odzieży suche pozostałości, a następnie przetrzeć plamę gąbką lub miękką szmatką namoczonej w zimnej wodzie. Przetrzeć ją detergentem, przemyć rozcieńczonym wybielaczem. Plamy ze smarów i olejów: Najpierw wytrzeć pozostałości substancji. Wyszorować plamę detergentem i wyprać ją ciepłą wodą z mydłem. Musztarda: Na zaplamione miejsce zastosować glicerynę. Wytrzeć detergentem i wyprać. Jeśli plamy nie można usunąć, wytrzeć ją alkoholem. (Dla tkanin syntetycznych i kolorowych zastosować mieszaninę 1 części spirytusu i 2 części wody.)
