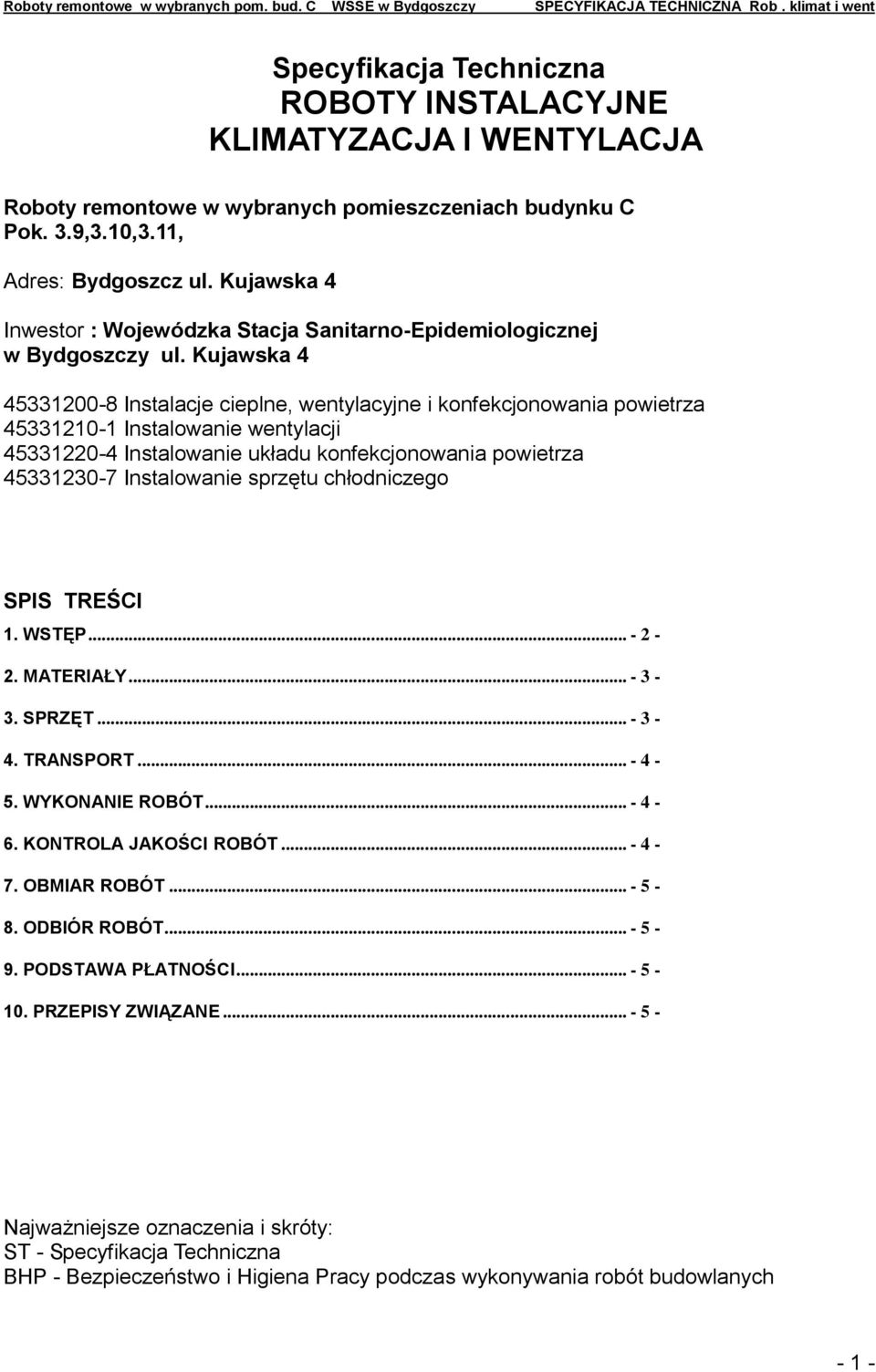

1 Specyfikacja Techniczna ROBOTY INSTALACYJNE KLIMATYZACJA I WENTYLACJA Roboty remontowe w wybranych pomieszczeniach budynku C Pok. 3.9,3.10,3.11, Adres: Bydgoszcz ul. Kujawska 4 Inwestor : Wojewódzka Stacja Sanitarno-Epidemiologicznej w Bydgoszczy ul. Kujawska Instalacje cieplne, wentylacyjne i konfekcjonowania powietrza Instalowanie wentylacji Instalowanie układu konfekcjonowania powietrza Instalowanie sprzętu chłodniczego SPIS TREŚCI 1. WSTĘP MATERIAŁY SPRZĘT TRANSPORT WYKONANIE ROBÓT KONTROLA JAKOŚCI ROBÓT OBMIAR ROBÓT ODBIÓR ROBÓT PODSTAWA PŁATNOŚCI PRZEPISY ZWIĄZANE Najważniejsze oznaczenia i skróty: ST - Specyfikacja Techniczna BHP - Bezpieczeństwo i Higiena Pracy podczas wykonywania robót budowlanych - 1 -

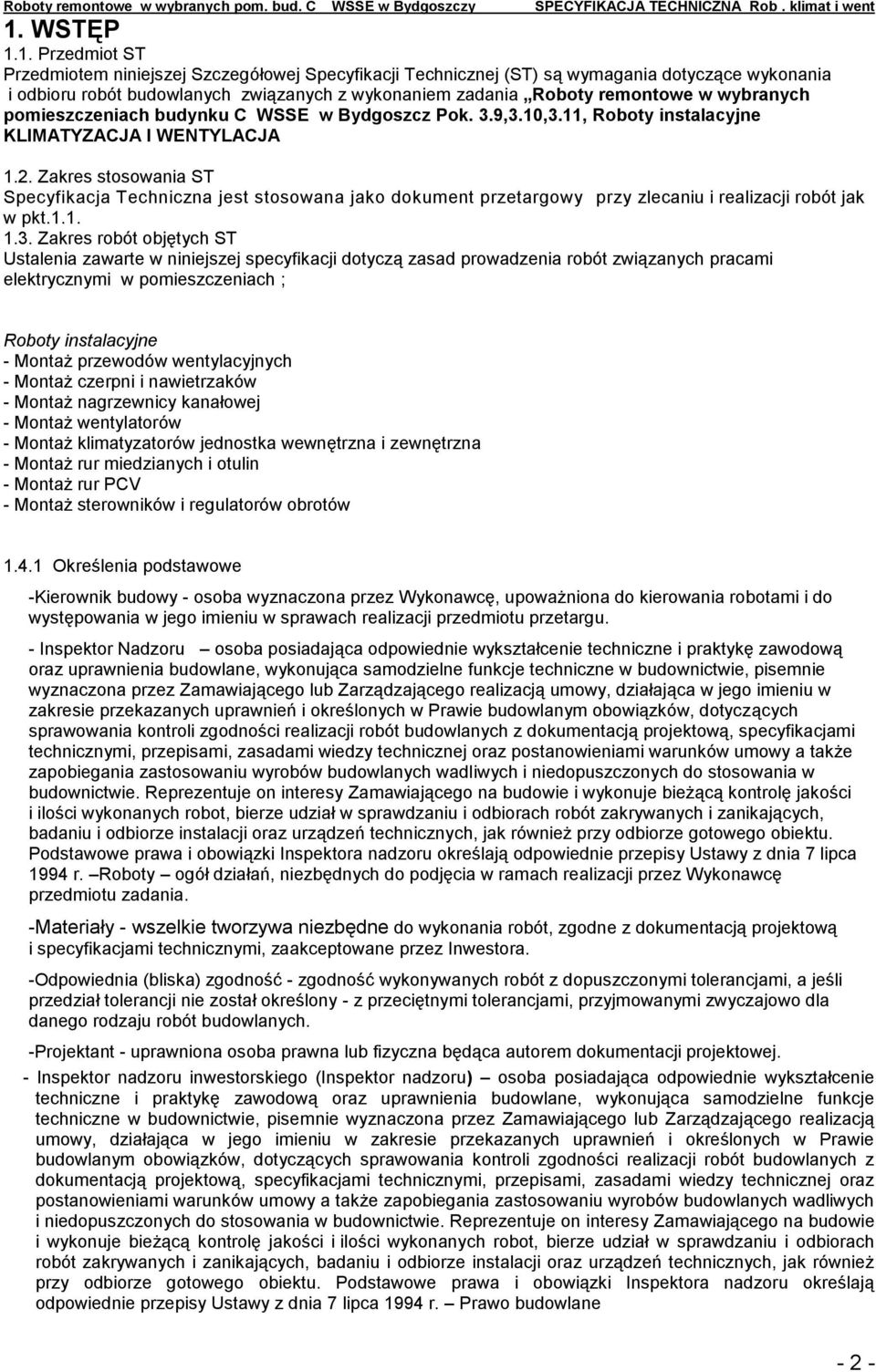

2 1. WSTĘP 1.1. Przedmiot ST Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (ST) są wymagania dotyczące wykonania i odbioru robót budowlanych związanych z wykonaniem zadania Roboty remontowe w wybranych pomieszczeniach budynku C WSSE w Bydgoszcz Pok. 3.9,3.10,3.11, Roboty instalacyjne KLIMATYZACJA I WENTYLACJA 1.2. Zakres stosowania ST Specyfikacja Techniczna jest stosowana jako dokument przetargowy przy zlecaniu i realizacji robót jak w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych pracami elektrycznymi w pomieszczeniach ; Roboty instalacyjne - Montaż przewodów wentylacyjnych - Montaż czerpni i nawietrzaków - Montaż nagrzewnicy kanałowej - Montaż wentylatorów - Montaż klimatyzatorów jednostka wewnętrzna i zewnętrzna - Montaż rur miedzianych i otulin - Montaż rur PCV - Montaż sterowników i regulatorów obrotów Określenia podstawowe -Kierownik budowy - osoba wyznaczona przez Wykonawcę, upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji przedmiotu przetargu. - Inspektor Nadzoru osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, pisemnie wyznaczona przez Zamawiającego lub Zarządzającego realizacją umowy, działająca w jego imieniu w zakresie przekazanych uprawnień i określonych w Prawie budowlanym obowiązków, dotyczących sprawowania kontroli zgodności realizacji robót budowlanych z dokumentacją projektową, specyfikacjami technicznymi, przepisami, zasadami wiedzy technicznej oraz postanowieniami warunków umowy a także zapobiegania zastosowaniu wyrobów budowlanych wadliwych i niedopuszczonych do stosowania w budownictwie. Reprezentuje on interesy Zamawiającego na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzaniu i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu. Podstawowe prawa i obowiązki Inspektora nadzoru określają odpowiednie przepisy Ustawy z dnia 7 lipca 1994 r. Roboty ogół działań, niezbędnych do podjęcia w ramach realizacji przez Wykonawcę przedmiotu zadania. -Materiały - wszelkie tworzywa niezbędne do wykonania robót, zgodne z dokumentacją projektową i specyfikacjami technicznymi, zaakceptowane przez Inwestora. -Odpowiednia (bliska) zgodność - zgodność wykonywanych robót z dopuszczonymi tolerancjami, a jeśli przedział tolerancji nie został określony - z przeciętnymi tolerancjami, przyjmowanymi zwyczajowo dla danego rodzaju robót budowlanych. -Projektant - uprawniona osoba prawna lub fizyczna będąca autorem dokumentacji projektowej. - Inspektor nadzoru inwestorskiego (Inspektor nadzoru) osoba posiadająca odpowiednie wykształcenie techniczne i praktykę zawodową oraz uprawnienia budowlane, wykonująca samodzielne funkcje techniczne w budownictwie, pisemnie wyznaczona przez Zamawiającego lub Zarządzającego realizacją umowy, działająca w jego imieniu w zakresie przekazanych uprawnień i określonych w Prawie budowlanym obowiązków, dotyczących sprawowania kontroli zgodności realizacji robót budowlanych z dokumentacją projektową, specyfikacjami technicznymi, przepisami, zasadami wiedzy technicznej oraz postanowieniami warunków umowy a także zapobiegania zastosowaniu wyrobów budowlanych wadliwych i niedopuszczonych do stosowania w budownictwie. Reprezentuje on interesy Zamawiającego na budowie i wykonuje bieżącą kontrolę jakości i ilości wykonanych robot, bierze udział w sprawdzaniu i odbiorach robót zakrywanych i zanikających, badaniu i odbiorze instalacji oraz urządzeń technicznych, jak również przy odbiorze gotowego obiektu. Podstawowe prawa i obowiązki Inspektora nadzoru określają odpowiednie przepisy Ustawy z dnia 7 lipca 1994 r. Prawo budowlane - 2 -

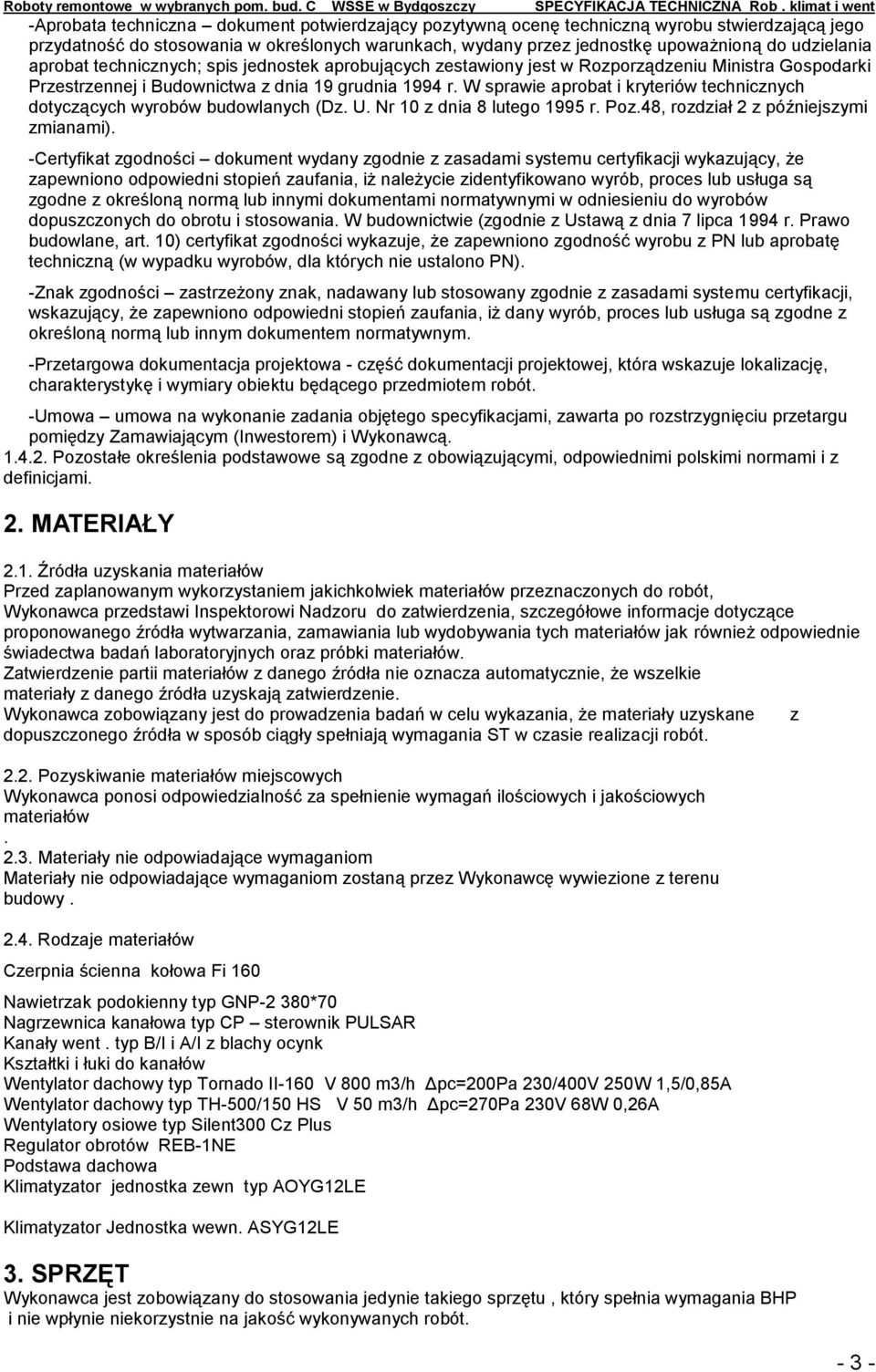

3 -Aprobata techniczna dokument potwierdzający pozytywną ocenę techniczną wyrobu stwierdzającą jego przydatność do stosowania w określonych warunkach, wydany przez jednostkę upoważnioną do udzielania aprobat technicznych; spis jednostek aprobujących zestawiony jest w Rozporządzeniu Ministra Gospodarki Przestrzennej i Budownictwa z dnia 19 grudnia 1994 r. W sprawie aprobat i kryteriów technicznych dotyczących wyrobów budowlanych (Dz. U. Nr 10 z dnia 8 lutego 1995 r. Poz.48, rozdział 2 z późniejszymi zmianami). -Certyfikat zgodności dokument wydany zgodnie z zasadami systemu certyfikacji wykazujący, że zapewniono odpowiedni stopień zaufania, iż należycie zidentyfikowano wyrób, proces lub usługa są zgodne z określoną normą lub innymi dokumentami normatywnymi w odniesieniu do wyrobów dopuszczonych do obrotu i stosowania. W budownictwie (zgodnie z Ustawą z dnia 7 lipca 1994 r. Prawo budowlane, art. 10) certyfikat zgodności wykazuje, że zapewniono zgodność wyrobu z PN lub aprobatę techniczną (w wypadku wyrobów, dla których nie ustalono PN). -Znak zgodności zastrzeżony znak, nadawany lub stosowany zgodnie z zasadami systemu certyfikacji, wskazujący, że zapewniono odpowiedni stopień zaufania, iż dany wyrób, proces lub usługa są zgodne z określoną normą lub innym dokumentem normatywnym. -Przetargowa dokumentacja projektowa - część dokumentacji projektowej, która wskazuje lokalizację, charakterystykę i wymiary obiektu będącego przedmiotem robót. -Umowa umowa na wykonanie zadania objętego specyfikacjami, zawarta po rozstrzygnięciu przetargu pomiędzy Zamawiającym (Inwestorem) i Wykonawcą Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami. 2. MATERIAŁY 2.1. Źródła uzyskania materiałów Przed zaplanowanym wykorzystaniem jakichkolwiek materiałów przeznaczonych do robót, Wykonawca przedstawi Inspektorowi Nadzoru do zatwierdzenia, szczegółowe informacje dotyczące proponowanego źródła wytwarzania, zamawiania lub wydobywania tych materiałów jak również odpowiednie świadectwa badań laboratoryjnych oraz próbki materiałów. Zatwierdzenie partii materiałów z danego źródła nie oznacza automatycznie, że wszelkie materiały z danego źródła uzyskają zatwierdzenie. Wykonawca zobowiązany jest do prowadzenia badań w celu wykazania, że materiały uzyskane z dopuszczonego źródła w sposób ciągły spełniają wymagania ST w czasie realizacji robót Pozyskiwanie materiałów miejscowych Wykonawca ponosi odpowiedzialność za spełnienie wymagań ilościowych i jakościowych materiałów Materiały nie odpowiadające wymaganiom Materiały nie odpowiadające wymaganiom zostaną przez Wykonawcę wywiezione z terenu budowy Rodzaje materiałów Czerpnia ścienna kołowa Fi 160 Nawietrzak podokienny typ GNP-2 380*70 Nagrzewnica kanałowa typ CP sterownik PULSAR Kanały went. typ B/I i A/I z blachy ocynk Kształtki i łuki do kanałów Wentylator dachowy typ Tornado II-160 V 800 m3/h Δpc=200Pa 230/400V 250W 1,5/0,85A Wentylator dachowy typ TH-500/150 HS V 50 m3/h Δpc=270Pa 230V 68W 0,26A Wentylatory osiowe typ Silent300 Cz Plus Regulator obrotów REB-1NE Podstawa dachowa Klimatyzator jednostka zewn typ AOYG12LE Klimatyzator Jednostka wewn. ASYG12LE 3. SPRZĘT Wykonawca jest zobowiązany do stosowania jedynie takiego sprzętu, który spełnia wymagania BHP i nie wpłynie niekorzystnie na jakość wykonywanych robót

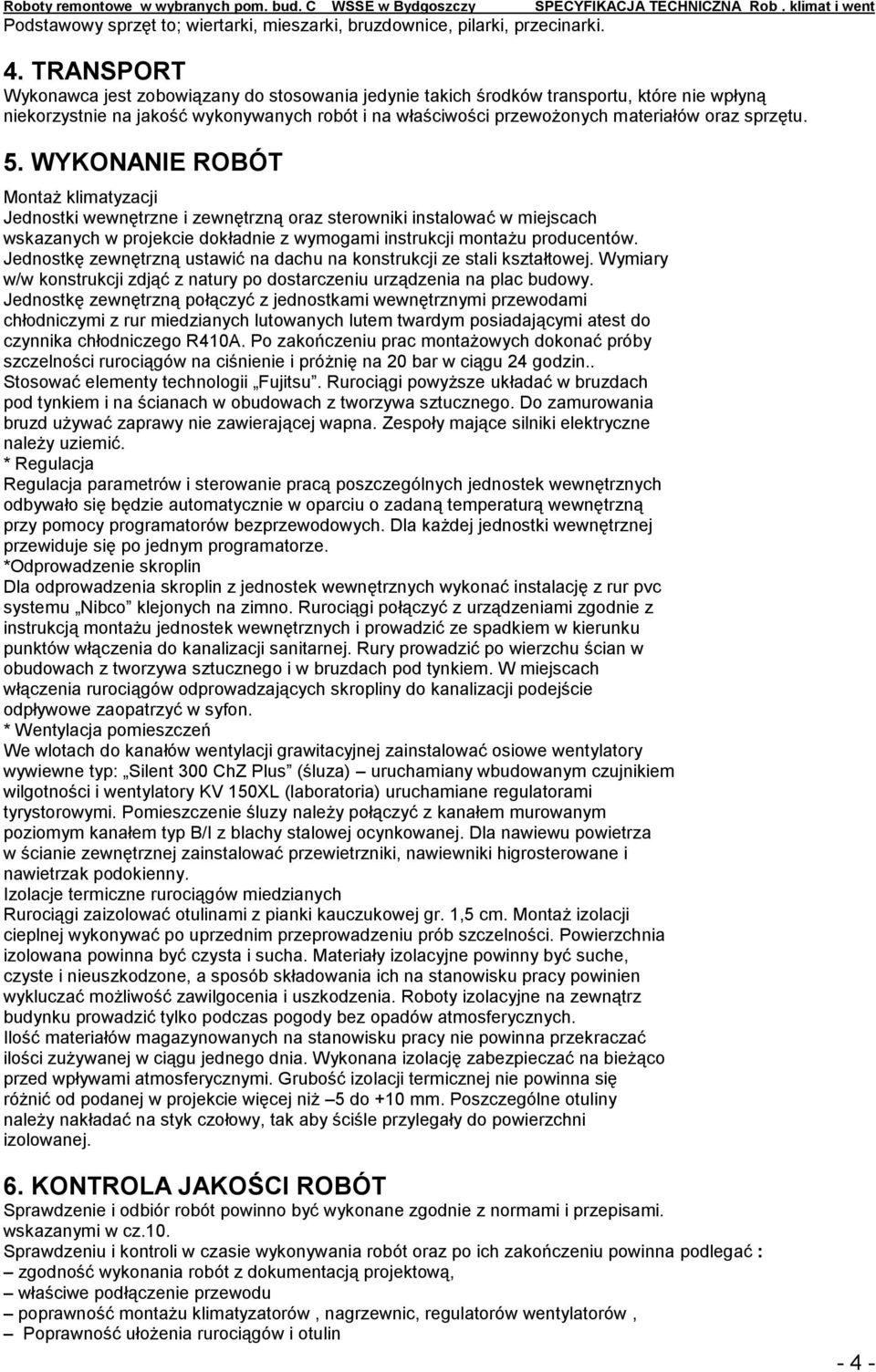

4 Podstawowy sprzęt to; wiertarki, mieszarki, bruzdownice, pilarki, przecinarki. 4. TRANSPORT Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych robót i na właściwości przewożonych materiałów oraz sprzętu. 5. WYKONANIE ROBÓT Montaż klimatyzacji Jednostki wewnętrzne i zewnętrzną oraz sterowniki instalować w miejscach wskazanych w projekcie dokładnie z wymogami instrukcji montażu producentów. Jednostkę zewnętrzną ustawić na dachu na konstrukcji ze stali kształtowej. Wymiary w/w konstrukcji zdjąć z natury po dostarczeniu urządzenia na plac budowy. Jednostkę zewnętrzną połączyć z jednostkami wewnętrznymi przewodami chłodniczymi z rur miedzianych lutowanych lutem twardym posiadającymi atest do czynnika chłodniczego R410A. Po zakończeniu prac montażowych dokonać próby szczelności rurociągów na ciśnienie i próżnię na 20 bar w ciągu 24 godzin.. Stosować elementy technologii Fujitsu. Rurociągi powyższe układać w bruzdach pod tynkiem i na ścianach w obudowach z tworzywa sztucznego. Do zamurowania bruzd używać zaprawy nie zawierającej wapna. Zespoły mające silniki elektryczne należy uziemić. * Regulacja Regulacja parametrów i sterowanie pracą poszczególnych jednostek wewnętrznych odbywało się będzie automatycznie w oparciu o zadaną temperaturą wewnętrzną przy pomocy programatorów bezprzewodowych. Dla każdej jednostki wewnętrznej przewiduje się po jednym programatorze. *Odprowadzenie skroplin Dla odprowadzenia skroplin z jednostek wewnętrznych wykonać instalację z rur pvc systemu Nibco klejonych na zimno. Rurociągi połączyć z urządzeniami zgodnie z instrukcją montażu jednostek wewnętrznych i prowadzić ze spadkiem w kierunku punktów włączenia do kanalizacji sanitarnej. Rury prowadzić po wierzchu ścian w obudowach z tworzywa sztucznego i w bruzdach pod tynkiem. W miejscach włączenia rurociągów odprowadzających skropliny do kanalizacji podejście odpływowe zaopatrzyć w syfon. * Wentylacja pomieszczeń We wlotach do kanałów wentylacji grawitacyjnej zainstalować osiowe wentylatory wywiewne typ: Silent 300 ChZ Plus (śluza) uruchamiany wbudowanym czujnikiem wilgotności i wentylatory KV 150XL (laboratoria) uruchamiane regulatorami tyrystorowymi. Pomieszczenie śluzy należy połączyć z kanałem murowanym poziomym kanałem typ B/I z blachy stalowej ocynkowanej. Dla nawiewu powietrza w ścianie zewnętrznej zainstalować przewietrzniki, nawiewniki higrosterowane i nawietrzak podokienny. Izolacje termiczne rurociągów miedzianych Rurociągi zaizolować otulinami z pianki kauczukowej gr. 1,5 cm. Montaż izolacji cieplnej wykonywać po uprzednim przeprowadzeniu prób szczelności. Powierzchnia izolowana powinna być czysta i sucha. Materiały izolacyjne powinny być suche, czyste i nieuszkodzone, a sposób składowania ich na stanowisku pracy powinien wykluczać możliwość zawilgocenia i uszkodzenia. Roboty izolacyjne na zewnątrz budynku prowadzić tylko podczas pogody bez opadów atmosferycznych. Ilość materiałów magazynowanych na stanowisku pracy nie powinna przekraczać ilości zużywanej w ciągu jednego dnia. Wykonana izolację zabezpieczać na bieżąco przed wpływami atmosferycznymi. Grubość izolacji termicznej nie powinna się różnić od podanej w projekcie więcej niż 5 do +10 mm. Poszczególne otuliny należy nakładać na styk czołowy, tak aby ściśle przylegały do powierzchni izolowanej. 6. KONTROLA JAKOŚCI ROBÓT Sprawdzenie i odbiór robót powinno być wykonane zgodnie z normami i przepisami. wskazanymi w cz.10. Sprawdzeniu i kontroli w czasie wykonywania robót oraz po ich zakończeniu powinna podlegać : zgodność wykonania robót z dokumentacją projektową, właściwe podłączenie przewodu poprawność montażu klimatyzatorów, nagrzewnic, regulatorów wentylatorów, Poprawność ułożenia rurociągów i otulin - 4 -

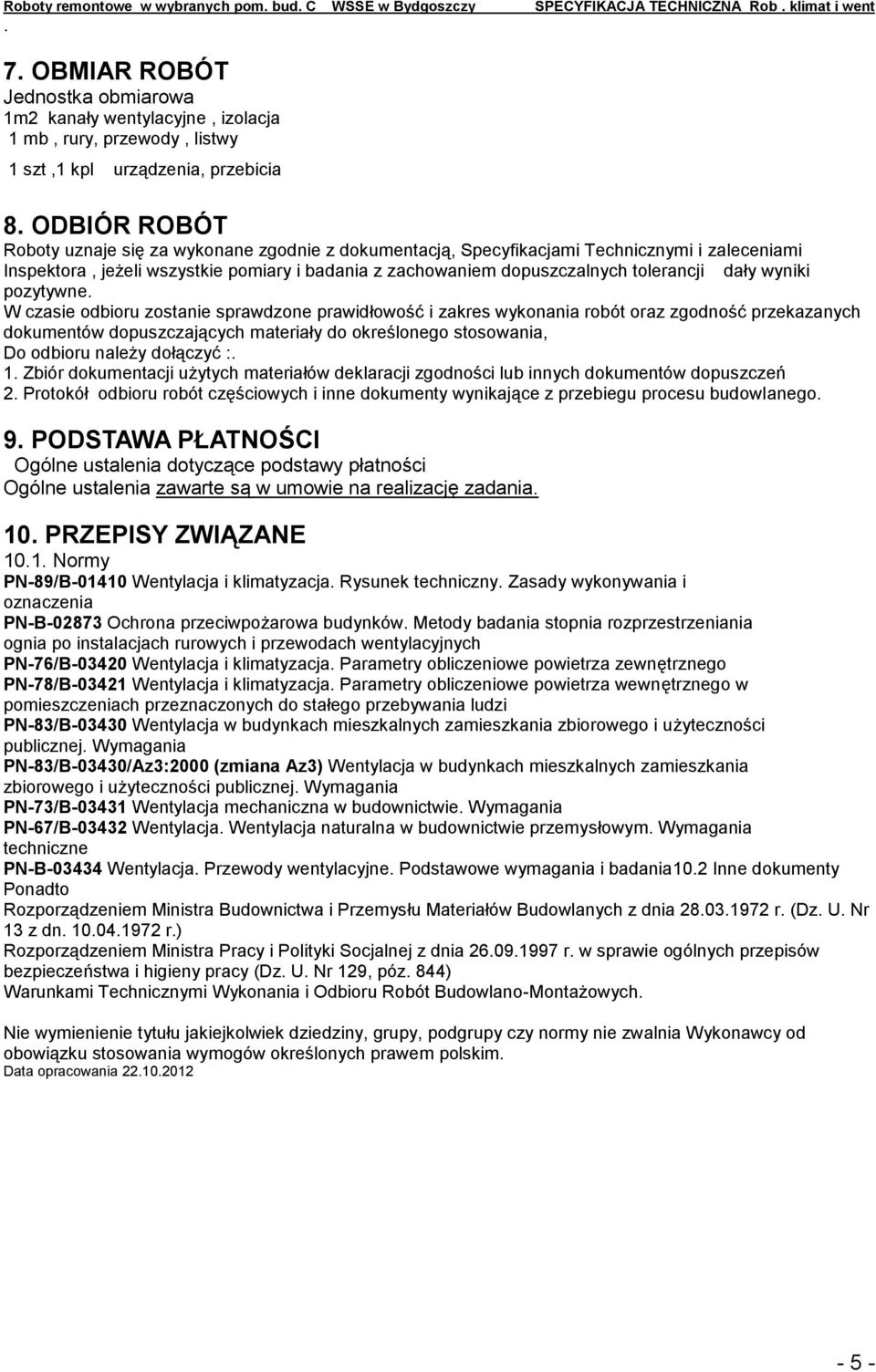

5 . 7. OBMIAR ROBÓT Jednostka obmiarowa 1m2 kanały wentylacyjne, izolacja 1 mb, rury, przewody, listwy 1 szt,1 kpl urządzenia, przebicia 8. ODBIÓR ROBÓT Roboty uznaje się za wykonane zgodnie z dokumentacją, Specyfikacjami Technicznymi i zaleceniami Inspektora, jeżeli wszystkie pomiary i badania z zachowaniem dopuszczalnych tolerancji dały wyniki pozytywne. W czasie odbioru zostanie sprawdzone prawidłowość i zakres wykonania robót oraz zgodność przekazanych dokumentów dopuszczających materiały do określonego stosowania, Do odbioru należy dołączyć :. 1. Zbiór dokumentacji użytych materiałów deklaracji zgodności lub innych dokumentów dopuszczeń 2. Protokół odbioru robót częściowych i inne dokumenty wynikające z przebiegu procesu budowlanego. 9. PODSTAWA PŁATNOŚCI Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia zawarte są w umowie na realizację zadania. 10. PRZEPISY ZWIĄZANE Normy PN-89/B Wentylacja i klimatyzacja. Rysunek techniczny. Zasady wykonywania i oznaczenia PN-B Ochrona przeciwpożarowa budynków. Metody badania stopnia rozprzestrzeniania ognia po instalacjach rurowych i przewodach wentylacyjnych PN-76/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza zewnętrznego PN-78/B Wentylacja i klimatyzacja. Parametry obliczeniowe powietrza wewnętrznego w pomieszczeniach przeznaczonych do stałego przebywania ludzi PN-83/B Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania PN-83/B-03430/Az3:2000 (zmiana Az3) Wentylacja w budynkach mieszkalnych zamieszkania zbiorowego i użyteczności publicznej. Wymagania PN-73/B Wentylacja mechaniczna w budownictwie. Wymagania PN-67/B Wentylacja. Wentylacja naturalna w budownictwie przemysłowym. Wymagania techniczne PN-B Wentylacja. Przewody wentylacyjne. Podstawowe wymagania i badania10.2 Inne dokumenty Ponadto Rozporządzeniem Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia r. (Dz. U. Nr 13 z dn r.) Rozporządzeniem Ministra Pracy i Polityki Socjalnej z dnia r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129, póz. 844) Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-Montażowych. Nie wymienienie tytułu jakiejkolwiek dziedziny, grupy, podgrupy czy normy nie zwalnia Wykonawcy od obowiązku stosowania wymogów określonych prawem polskim. Data opracowania
