Systemy ociepleniowe, dekoracyjne i ochronne MAPEI DC-21

Transkrypt

1 Systemy ociepleniowe, dekoracyjne i ochronne MAPEI DC-21

2 Budujesz raz, a dobrze! PRODUKTY DO MONTAŻU PŁYTEK CERAMICZNYCH I KAMIENIA NATURALNEGO SPECJALISTYCZNE PRODUKTY LINII BUDOWLANEJ TAŚMY I MATY Z WŁÓKIEN WĘGLOWYCH DO WZMACNIANIA KONSTRUKCJI PRODUKTY DO RENOWACJI I WZMACNIANIA KONSTRUKCJI MUROWYCH DOMIESZKI DO BETONU PRODUKTY DO MONTAŻU POSADZEK DREWNIANYCH PRODUKTY DO WYKONYWANIA TERMOIZOLACJI PRODUKTY DO WYKONYWANIA HYDROIZOLACJI POSADZKI PRZEMYSŁOWE DODATKI DO MIELENIA CEMENTU PRODUKTY DO MONTAŻU WYKŁADZIN ELASTYCZNYCH I TEKSTYLNYCH PRODUKTY DO WYKONYWANIA POWŁOK DEKORACYJNO-OCHRONNYCH USZCZELNIACZE PRODUKTY DO WYKONYWANIA IZOLACJI AKUSTYCZNYCH PRODUKTY STOSOWANE W PRACACH PODZIEMNYCH

3 DATACOMP Sp. z o.o., Kraków, ul. Grzegórzecka 79; tel./fax ; Katalog DC - 21 Nakładów Rzeczowych Systemy ociepleniowe, dekoracyjne i ochronne MAPEI 1

4 Wydanie I, DATACOMP Sp. z o.o., Kraków 2013 r. Katalog Nakładów Rzeczowych DC-21 został opracowany przez: Kraków, ul. Grzegórzecka 79 Tel./fax zuzia@zuzia.com.pl ISBN Wszelkie prawa zastrzeżone Wszelkie prawa druku, powielania, rozpowszechniania i udostępniania w postaci komputerowych plików, baz danych oraz przez Internet zastrzeżone dla Datacomp Sp. z o.o. Treść niniejszego opracowania oraz wszelkie materiały graficzne w nim zawarte są chronione prawami autorskimi firmy MAPEI Polska Sp. z o.o. Kopiowanie i rozpowszechnianie zawartych treści zarówno w całości jak i we fragmentach i dowolnym sposobem wyłącznie za pisemną zgodą. 2

5 Współpraca przy opracowywaniu katalogu: MAPEI Polska Sp. z o.o. Siedziba: ul. Gustawa Eiffela 14, Gliwice Biuro Handlowe: ul. Chałubińskiego 8, Warszawa tel fax Zakład produkcyjny GLIWICE: ul. Gustawa Eiffela 14, Gliwice tel fax Zakład produkcyjny BARCIN: Sadłogoszcz 59, Piechcin tel fax

6 4

7 Spis treści Część ogólna 8 Założenia ogólne 10 Rozdział 1. System izolacji cieplnej budynków Mapetherm 12 TABELA System Mapetherm - mineralne masy tynkarskie 14 TABELA System Mapetherm - akrylowe masy tynkarskie 15 TABELA System Mapetherm - silikatowe masy tynkarskie 17 TABELA System Mapetherm - silikonowe masy tynkarskie 19 Rozdział 2. System izolacji cieplnej budynków Mapetherm Wool 21 TABELA System Mapetherm wool - mineralne masy tynkarskie 23 TABELA System Mapetherm wool - silikatowe masy tynkarskie 24 TABELA System Mapetherm wool - silikonowe masy tynkarskie 26 Rozdział 3. Wyprawy elewacyjne 28 TABELA Wyprawy elewacyjne mineralne z tynkiem Planitop Mineral 29 TABELA Wyprawy elewacyjne akrylowe z tynkiem Quarzolite 30 TABELA Wyprawy elewacyjne silikatowe z tynkiem Silexcolor 31 TABELA Wyprawy elewacyjne silikonowe z tynkiem Silancolor 32 5

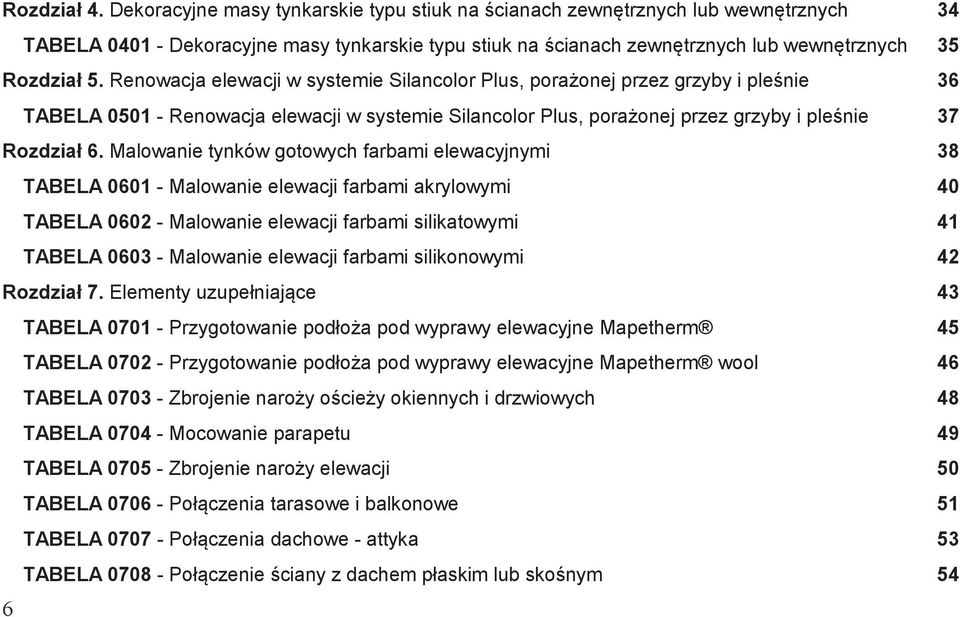

8 Rozdział 4. Dekoracyjne masy tynkarskie typu stiuk na ścianach zewnętrznych lub wewnętrznych 34 TABELA Dekoracyjne masy tynkarskie typu stiuk na ścianach zewnętrznych lub wewnętrznych 35 Rozdział 5. Renowacja elewacji w systemie Silancolor Plus, porażonej przez grzyby i pleśnie 36 TABELA Renowacja elewacji w systemie Silancolor Plus, porażonej przez grzyby i pleśnie 37 Rozdział 6. Malowanie tynków gotowych farbami elewacyjnymi 38 TABELA Malowanie elewacji farbami akrylowymi 40 TABELA Malowanie elewacji farbami silikatowymi 41 TABELA Malowanie elewacji farbami silikonowymi 42 Rozdział 7. Elementy uzupełniające 43 TABELA Przygotowanie podłoża pod wyprawy elewacyjne Mapetherm 45 TABELA Przygotowanie podłoża pod wyprawy elewacyjne Mapetherm wool 46 TABELA Zbrojenie naroży ościeży okiennych i drzwiowych 48 TABELA Mocowanie parapetu 49 TABELA Zbrojenie naroży elewacji 50 TABELA Połączenia tarasowe i balkonowe 51 TABELA Połączenia dachowe - attyka 53 TABELA Połączenie ściany z dachem płaskim lub skośnym 54 6

9 TABELA Połączenie z roletą osadzoną na ścianie 56 Rozdział 8. Impregnacja elewacji preparatem Antypluviol 57 TABELA Impregnacja elewacji preparatem Antipluviol W 58 TABELA Impregnacja elewacji preparatem Antipluviol S 59 Rozdział 9. Wykonanie zabezpieczenia elewacji kamiennych oraz innych podłoży mineralnych powłoką antygraffiti, usuwanie graffiti 60 TABELA Wykonanie zabezpieczenia elewacji powłoką antygraffiti 61 TABELA Usuwanie graffiti 62 Rozdział 10. Malowanie ścian wewnętrznych 63 TABELA Malowanie farbami ścian wewnętrznych 65 7

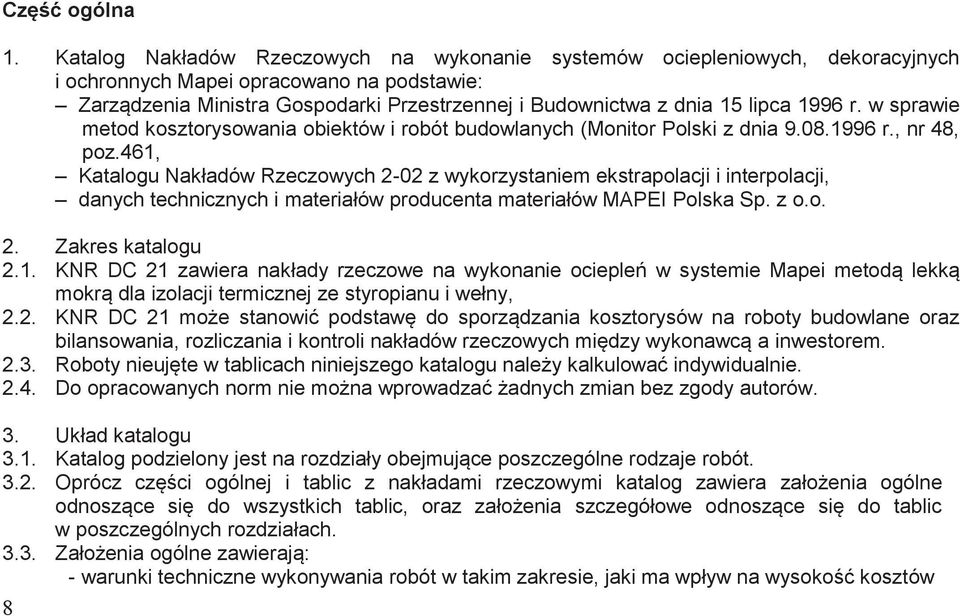

10 Część ogólna 1. Katalog Nakładów Rzeczowych na wykonanie systemów ociepleniowych, dekoracyjnych i ochronnych Mapei opracowano na podstawie: Zarządzenia Ministra Gospodarki Przestrzennej i Budownictwa z dnia 15 lipca 1996 r. w sprawie metod kosztorysowania obiektów i robót budowlanych (Monitor Polski z dnia r., nr 48, poz.461, Katalogu Nakładów Rzeczowych 2-02 z wykorzystaniem ekstrapolacji i interpolacji, danych technicznych i materiałów producenta materiałów MAPEI Polska Sp. z o.o. 2. Zakres katalogu 2.1. KNR DC 21 zawiera nakłady rzeczowe na wykonanie ociepleń w systemie Mapei metodą lekką mokrą dla izolacji termicznej ze styropianu i wełny, 2.2. KNR DC 21 może stanowić podstawę do sporządzania kosztorysów na roboty budowlane oraz bilansowania, rozliczania i kontroli nakładów rzeczowych między wykonawcą a inwestorem Roboty nieujęte w tablicach niniejszego katalogu należy kalkulować indywidualnie Do opracowanych norm nie można wprowadzać żadnych zmian bez zgody autorów. 3. Układ katalogu 3.1. Katalog podzielony jest na rozdziały obejmujące poszczególne rodzaje robót Oprócz części ogólnej i tablic z nakładami rzeczowymi katalog zawiera założenia ogólne odnoszące się do wszystkich tablic, oraz założenia szczegółowe odnoszące się do tablic w poszczególnych rozdziałach Założenia ogólne zawierają: - warunki techniczne wykonywania robót w takim zakresie, jaki ma wpływ na wysokość kosztów 8

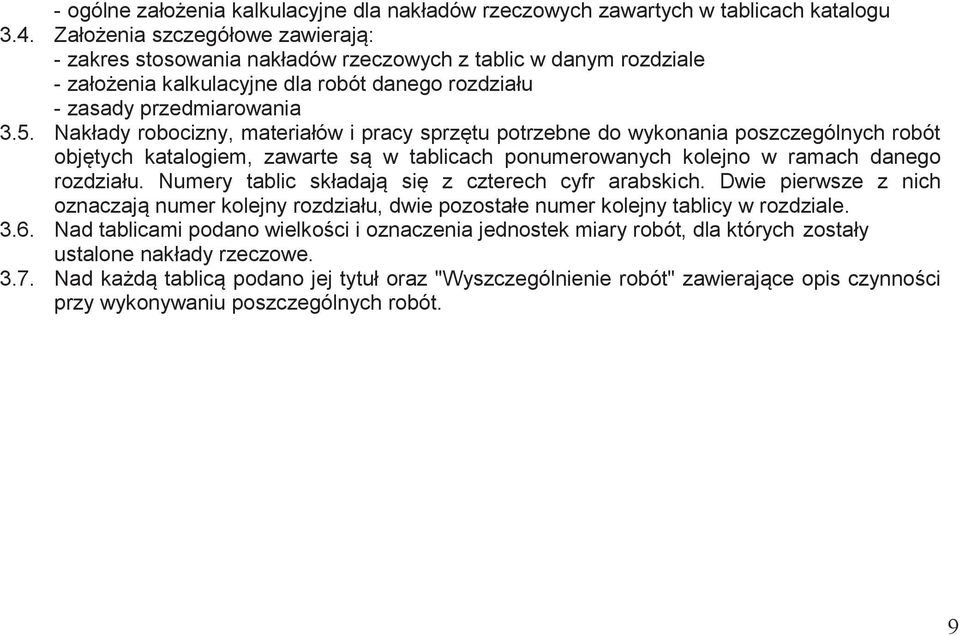

11 - ogólne założenia kalkulacyjne dla nakładów rzeczowych zawartych w tablicach katalogu 3.4. Założenia szczegółowe zawierają: - zakres stosowania nakładów rzeczowych z tablic w danym rozdziale - założenia kalkulacyjne dla robót danego rozdziału - zasady przedmiarowania 3.5. Nakłady robocizny, materiałów i pracy sprzętu potrzebne do wykonania poszczególnych robót objętych katalogiem, zawarte są w tablicach ponumerowanych kolejno w ramach danego rozdziału. Numery tablic składają się z czterech cyfr arabskich. Dwie pierwsze z nich oznaczają numer kolejny rozdziału, dwie pozostałe numer kolejny tablicy w rozdziale Nad tablicami podano wielkości i jednostek miary robót, dla których zostały ustalone nakłady rzeczowe Nad każdą tablicą podano jej tytuł oraz " robót" zawierające opis czynności przy wykonywaniu poszczególnych robót. 9

12 Założenia ogólne 1. Warunki techniczne wykonania robót: 1.1. Katalog Nakładów Rzeczowych przewiduje wykonanie robót zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano - montażowych W Katalogu uwzględnione zostały wytyczne zawarte w Kartach Technicznych i Aprobatach Technicznych oraz zalecenia producenta Nakłady zużycia materiałów uwzględniają zastosowanie materiałów odpowiadających wymaganiom jakościowym określonym w Kartach Technicznych oraz przez Aprobaty Techniczne Nakłady pracy sprzętu zawarte w katalogu uwzględniają użycie maszyn i sprzętu, odpowiednich dla danego rodzaju robót i wynikające z racjonalnego wykorzystania ich na budowie. 2. Założenia kalkulacyjne 2.1. Nakłady podane w niniejszym katalogu zostały ustalone dla robót wykonywanych w przeciętnych warunkach, na terenach umożliwiających dowóz i składowanie materiałów w strefie przy obiektowej. W nakładach nie uwzględniono specjalnych utrudnień Nakłady uwzględniają całość procesów technologicznych, przy założeniu właściwej organizacji i technologii robót oraz przy uwzględnieniu wszystkich czynności niezbędnych do wykonania robót z wykorzystaniem materiałów budowlanych MAPEI Katalog podaje nakłady na wykonanie robót dla przyjętych (podanych nad poszczególnymi tablicami) jednostek miar Jeżeli założenia szczegółowe do rozdziału nie mówią inaczej, nakłady robocizny podane w katalogu obejmują roboty podstawowe podane w wyszczególnieniu robót nad tablicami oraz następujące czynności pomocnicze: - przygotowanie stanowiska pracy 10

13 - wewnętrzny transport pionowy i poziomy materiałów oraz elementów osprzętu na przeciętne odległości i wysokości - wznoszenie, ustawianie, przestawianie i usunięcie czasowych podpór i rusztowań roboczych, które umożliwiają wykonanie prac na wysokości do 4 m - obsługiwanie sprzętu niewymagającego etatowej obsługi - uporządkowanie miejsca pracy - likwidacja stanowiska roboczego W nakładach czasu pracy nie uwzględniono transportu materiałów i sprzętu na plac budowy i z placu budowy Nakłady podane w nawiasach dotyczą rozwiązań alternatywnych Nakłady zużycia materiałów nie zawierają nakładów na wykonanie rusztowań przenośnych (koszt tych nakładów uwzględniony jest w kosztach pośrednich lub jeżeli strony uznają, jako dodatkowe pozycje kosztorysowe w oparciu o rozdział 16 katalogu KNR 2-02) Wartość kosztorysową materiałów pomocniczych ustala się w wysokości 1,5% liczonego od sumy kosztów materiałów ujętych w poszczególnych kolumnach tablic KNR Normy pracy sprzętu zawierają czas zatrudnienia sprzętu niezbędnego do wykonania normowanej roboty. 11

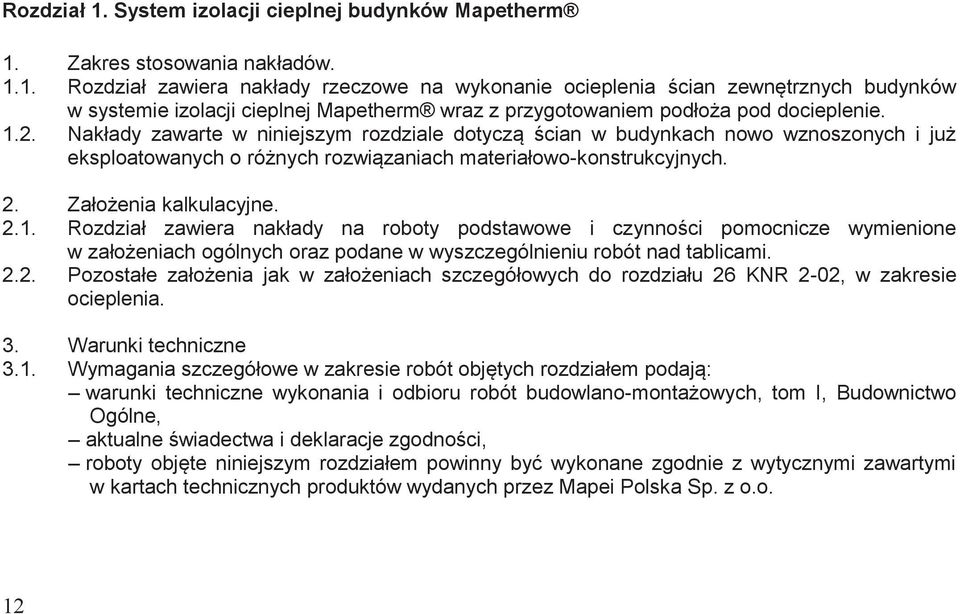

14 Rozdział 1. System izolacji cieplnej budynków Mapetherm 1. Zakres stosowania nakładów Rozdział zawiera nakłady rzeczowe na wykonanie ocieplenia ścian zewnętrznych budynków w systemie izolacji cieplnej Mapetherm wraz z przygotowaniem podłoża pod docieplenie Nakłady zawarte w niniejszym rozdziale dotyczą ścian w budynkach nowo wznoszonych i już eksploatowanych o różnych rozwiązaniach materiałowo-konstrukcyjnych. 2. Założenia kalkulacyjne Rozdział zawiera nakłady na roboty podstawowe i czynności pomocnicze wymienione w założeniach ogólnych oraz podane w wyszczególnieniu robót nad tablicami Pozostałe założenia jak w założeniach szczegółowych do rozdziału 26 KNR 2-02, w zakresie ocieplenia. 3. Warunki techniczne 3.1. Wymagania szczegółowe w zakresie robót objętych rozdziałem podają: warunki techniczne wykonania i odbioru robót budowlano-montażowych, tom I, Budownictwo Ogólne, aktualne świadectwa i deklaracje zgodności, roboty objęte niniejszym rozdziałem powinny być wykonane zgodnie z wytycznymi zawartymi w kartach technicznych produktów wydanych przez Mapei Polska Sp. z o.o. 12

15 4. Zasady przedmiarowania 4.1. Powierzchnię docieplenia ścian budynku oblicza się w metrach kwadratowych, jako iloczyn długości ścian w rozwinięciu przez wysokość mierzoną od wierzchu cokołu do górnej krawędzi warstwy docieplanej Powierzchnię ścian parteru z tytułu dodatkowego wzmocnienia warstwy ocieplającej siatką z włókna szklanego, oblicza się w metrach kwadratowych, jako iloczyn długości ścian w rozwinięciu przez wysokość mierzoną od wierzchu cokołu do górnej krawędzi stropu nad parterem Z obliczonych powierzchni potrąca się powierzchnie niedocieplone i zajęte przez otwory, większe od 1 m Odlicza się powierzchnie zajmowane przez loggie, przyjmując wymiary w świetle krawędzi loggii w licu docieplanej ściany Docieplenia ścian loggii oblicza się odrębnie, licząc ich powierzchnie w rozwinięciu z potrąceniem powierzchni otworów mierzonych w świetle krawędzi ościeży Powierzchnię docieplenia (okładania) ościeży zewnętrznych oblicza się w metrach kwadratowych, jako iloczyn długości ościeży mierzonych w świetle krawędzi ościeży i ich szerokości Ochrony narożników wypukłych kątownikami lub kształtownikami profilowymi z aluminium lub z PCV oblicza się w metrach Przy obliczaniu ilości materiałów, tj. płyt izolacyjnych, elewacyjnych, należy uwzględniać odmiany i rodzaje, ewentualnie inne grubości płyt izolacyjnych niż podane w tablicach. 13

16 TABELA System Mapetherm - mineralne masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do styropianu i siatki. 3. Przyklejenie styropianu. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego. 6. Nałożenie masy tynkarskiej. TABELA 0101 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Planitop Mineral 1.5 mm Planitop Mineral 2.0 mm o fakturze baranka o fakturze baranka a b c d Robocizna 149 r-g 2,018 2, Mapetherm - zaprawa klejąca do styropianu 033 kg 4,00 4,00 21 Płyta styropianowa EPS m3 0,105 0, Siatka z włókna szklanego Mapenet m2 1,10 1,10 23 Mapetherm - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 24 Preparat gruntujący na bazie żywic silikonowych Silancolor Primer 033 kg 0, Silexcolor Base Coat SP grupa A - podkład gruntujący 033 kg (0,30) (0,30) 26 Planitop Mineral 1,5 mm - mineralna masa tynkarska o fakturze baranka 033 kg 2,75-27 Silexcolor Primer - preparat gruntujący na bazie mod. krzemianu potasu 033 kg - 0, Planitop Mineral 2,0 mm - mineralna masa tynkarska o fakturze baranka 033 kg - 3,00 Materiały inne (Materiały) 147 % 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 14

17 TABELA System Mapetherm - akrylowe masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do styropianu i siatki.3. Przyklejenie styropianu. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego. 6. Nałożenie masy tynkarskiej TABELA 0102 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Quarzolite Tonachino SP o fakturze baranka, uziarnienie 1,5 mm 2,0 mm Quarzolite Graffiato SP 1,8 mm o fakturze drapanej kornika a b c d Robocizna 149 r-g 2,018 2,018 2, Mapetherm - zaprawa klejąca do styropianu 033 kg 4,00 4,00 4,00 21 Płyta styropianowa EPS m3 0,105 0,105 0, Siatka z włókna szklanego Mapenet m2 1,10 1,10 1,10 23 Mapetherm - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 4,00 24 Preparat gruntujący na bazie żywic akrylowych Malech 033 kg 0, Quarzolite Base Coat grupa A - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 26 Quarzolite Base Coat grupa B - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 27 Quarzolite Base Coat grupa C - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 28 Quarzolite Tonachino SP 1.5 mm grupa A - akrylowa masa tynkarska o fakturze baranka 033 kg 2, Quarzolite Tonachino SP 1.5 mm grupa B - akrylowa masa tynkarska o fakturze baranka 033 kg (2,40) Quarzolite Tonachino SP 1.5 mm grupa C - akrylowa masa tynkarska o fakturze baranka 033 kg (2,40) Preparat gruntujący Malech 033 kg - 0,125 0, Quarzolite Tonachino SP 2.0 mm grupa A - akrylowa masa tynkarska o fakturze baranka 033 kg - 2,80-33 Quarzolite Tonachino SP 2.0 mm grupa B - akrylowa masa tynkarska o fakturze baranka 033 kg - (2,80) - 34 Quarzolite Tonachino SP 2.0 mm grupa C - akrylowa masa tynkarska o fakturze baranka 033 kg - (2,80) - 35 Quarzolite Graffiato SP 1.8 mm grupa A - akrylowa masa tynkarska o fakturze drapanej kornika 36 Quarzolite Graffiato SP 1.8 mm grupa B - akrylowa masa tynkarska o fakturze drapanej kornika 033 kg - - 2, kg - - (2,60) 15

18 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Quarzolite Tonachino SP o fakturze baranka, uziarnienie 1,5 mm 2,0 mm Quarzolite Graffiato SP 1,8 mm o fakturze drapanej kornika a b c d Quarzolite Graffiato SP 1.8 mm grupa C - akrylowa masa tynkarska o fakturze drapanej kornika 033 kg - - (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,055 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 16

19 TABELA System Mapetherm - silikatowe masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do styropianu i siatki. 3. Przyklejenie styropianu. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego. 6. Nałożenie masy tynkarskiej TABELA 0103 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Silexcolor Tonachino SP o Silexcolor Graffiato fakturze baranka, uziarnienie SP 1,8 mm o fakturze 1,5 mm 2,0 mm drapanej kornika a b c d Robocizna 149 r-g 2,018 2,018 2, Mapetherm - zaprawa klejąca do styropianu 033 kg 4,00 4,00 4,00 21 Płyta styropianowa EPS m3 0,105 0,105 0, Siatka z włókna szklanego Mapenet m2 1,10 1,10 1,10 23 Mapetherm - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 4,00 24 Preparat gruntujący na bazie modyfikowanego krzemianu potasowego Silexcolor Primer 033 kg 0,125 0,125 0, Silexcolor Base Coat SP grupa A - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 26 Silexcolor Base Coat SP grupa B - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 27 Silexcolor Base Coat SP grupa C - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 28 Silexcolor Tonachino SP 1.5 mm grupa A - silikatowa masa tynkarska o fakturze baranka 033 kg 2, Silexcolor Tonachino SP 1.5 mm grupa B - silikatowa masa tynkarska o fakturze baranka 033 kg (2,40) Silexcolor Tonachino SP 1.5 mm grupa C - silikatowa masa tynkarska o fakturze baranka 033 kg (2,40) Silexcolor Tonachino SP 2.0 mm grupa A - silikatowa masa tynkarska o fakturze baranka 033 kg - 2,80-32 Silexcolor Tonachino SP 2.0 mm grupa B - silikatowa masa tynkarska o fakturze baranka 033 kg - (2,80) - 33 Silexcolor Tonachino SP 2.0 mm grupa C - silikatowa masa tynkarska o fakturze baranka 033 kg - (2,80) - 34 Silexcolor Graffiato SP 1.8 mm grupa A - silikatowa masa tynkarska o fakturze drapanej 033 kg - - 2,60 35 Silexcolor Graffiato SP 1.8 mm grupa B - silikatowa masa tynkarska o fakturze drapanej 033 kg - - (2,60) 36 Silexcolor Graffiato SP 1.8 mm grupa C - silikatowa masa tynkarska o fakturze drapanej 033 kg - - (2,50) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 17

20 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Silexcolor Tonachino SP o Silexcolor Graffiato fakturze baranka, uziarnienie SP 1,8 mm o fakturze 1,5 mm 2,0 mm drapanej kornika a b c d Środek transportowy (1) 148 m-g 0,055 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 18

21 TABELA System Mapetherm - silikonowe masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do styropianu i siatki. 3. Przyklejenie styropianu. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego. 6. Nałożenie masy tynkarskiej TABELA 0104 Nakłady na 1 m2 Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Silancolor Graffiato, fakturze lp. Silancolor Tonachino, o fakturze baranka, uziarnienie drapanej kornika, uziarnienie Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe 0,7 mm 1,2 mm 1,5 mm 2,0 mm 1,2 mm 1,8 mm a b c d Robocizna 149 r-g 2,018 2,018 2,018 2,018 2,018 2, Mapetherm - zaprawa klejąca do styropianu 033 kg 4,00 4,00 4,00 4,00 4,00 4,00 21 Płyta styropianowa EPS m3 0,105 0,105 0,105 0,105 0,105 0, Siatka z włókna szklanego Mapenet m2 1,10 1,10 1,10 1,10-1,10 23 Mapetherm - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 4,00 4,00 4,00 4,00 24 Preparat gruntujący na bazie żywic silikonowych Silancolor Primer 033 kg 0,125 0,125 0,125 0,125 0,125 0, Silancolor Base Coat grupa A - podkład gruntujący 033 kg (0,30) (0,30) (0,30) (0,30) (0,30) (0,30) 26 Silancolor Base Coat grupa B - podkład gruntujący 033 kg (0,30) (0,30) (0,30) (0,30) (0,30) (0,30) 27 Silancolor Base Coat grupa C - podkład gruntujący 033 kg (0,30) (0,30) (0,30) (0,30) (0,30) (0,30) 28 Silancolor Tonachino 0.7 mm grupa A - silikonowa masa tynkarska o fakturze baranka 29 Silancolor Tonachino 0.7 mm grupa B - silikonowa masa tynkarska o fakturze barank 30 Silancolor Tonachino 0.7 mm grupa C - silikonowa masa tynkarska o fakturze baranka 31 Silancolor Tonachino 1.2 mm grupa A - silikonowa masa tynkarska o fakturze baranka 32 Silancolor Tonachino 1.2 mm grupa B - silikonowa masa tynkarska o fakturze baranka 33 Silancolor Tonachino 1.2 mm grupa C - silikonowa masa tynkarska o fakturze baranka 34 Silancolor Tonachino 1.5 mm grupa A - silikonowa masa tynkarska o fakturze baranka 35 Silancolor Tonachino 1.5 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg 1, kg (1,80) kg (1,80) kg - 2, kg - (2,10) kg - (2,10) kg - - 2, kg - - (2,40)

22 lp. Docieplenie ścian budynków płytami styropianowymi i pokrycie wyprawami elewacyjnymi Silancolor Graffiato, fakturze Silancolor Tonachino, o fakturze baranka, uziarnienie drapanej kornika, uziarnienie Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe 0,7 mm 1,2 mm 1,5 mm 2,0 mm 1,2 mm 1,8 mm a b c d Silancolor Tonachino 1.5 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg - - (2,40) Silancolor Tonachino 2.0 mm grupa A - silikonowa masa tynkarska o fakturze baranka 033 kg , Silancolor Tonachino 2.0 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg (2,70) Silancolor Tonachino 2.0 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg (2,70) Silancolor Graffiato 1.2 mm grupa A - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg ,10-41 Silancolor Graffiato 1.2 mm grupa B - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,10) - 42 Silancolor Graffiato 1.2 mm grupa C - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,10) - 43 Silancolor Graffiato 1.8 mm grupa A - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg ,60 44 Silancolor Graffiato 1.8 mm grupa B - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) 45 Silancolor Graffiato 1.8 mm grupa C - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,055 0,055 0,055 0,055 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 20

23 Rozdział 2. System izolacji cieplnej budynków Mapetherm Wool 1. Zakres stosowania nakładów Rozdział zawiera nakłady rzeczowe na wykonanie ocieplenia ścian zewnętrznych budynków w systemie izolacji cieplnej Mapetherm Wool wraz z przygotowaniem podłoża pod docieplenie Nakłady zawarte w niniejszym rozdziale dotyczą ścian w budynkach nowo wznoszonych i już eksploatowanych o różnych rozwiązaniach materiałowo-konstrukcyjnych. 2. Założenia kalkulacyjne Rozdział zawiera nakłady na roboty podstawowe i czynności pomocnicze wymienione w założeniach ogólnych oraz podane w wyszczególnieniu robót nad tablicami Pozostałe założenia jak w założeniach szczegółowych do rozdziału 26 KNR 2-02, w zakresie ocieplenia 3. Warunki techniczne 3.1. Wymagania szczegółowe w zakresie robót objętych rozdziałem podają: warunki techniczne wykonania i odbioru robót budowlano- montażowych, tom I, Budownictwo Ogólne, aktualne świadectwa i deklaracje zgodności roboty objęte niniejszym rozdziałem powinny być wykonane zgodnie z wytycznymi zawartymi w kartach technicznych produktów wydanych przez Mapei Polska Sp. z o.o. 4. Zasady przedmiarowania 4.1. Powierzchnię docieplenia ścian budynku oblicza się w metrach kwadratowych, jako iloczyn długości ścian w rozwinięciu przez wysokość mierzoną od wierzchu cokołu do górnej krawędzi warstwy docieplanej. 21

24 Powierzchnię ścian parteru z tytułu dodatkowego wzmocnienia warstwy ocieplającej siatką z włókna szklanego oblicza się w metrach kwadratowych, jako iloczyn długości ścian w rozwinięciu przez wysokość mierzoną od wierzchu cokołu do górnej krawędzi stropu nad parterem Z obliczonych powierzchni potrąca się powierzchnie niedocieplone i zajęte przez otwory, większe od 1 m Odlicza się powierzchnie zajmowane przez loggie, przyjmując wymiary w świetle krawędzi loggii w licu docieplanej ściany Docieplenia ścian loggii oblicza się odrębnie, licząc ich powierzchnie w rozwinięciu z potrąceniem powierzchni otworów mierzonych w świetle krawędzi ościeży Powierzchnię docieplenia (okładania) ościeży zewnętrznych oblicza się w metrach kwadratowych, jako iloczyn długości ościeży mierzonych w świetle krawędzi ościeży i ich szerokości Ochrony narożników wypukłych kątownikami lub kształtownikami profilowymi z aluminium lub z PCV oblicza się w metrach Przy obliczaniu ilości materiałów, tj. płyt izolacyjnych, elewacyjnych, należy uwzględniać odmiany i rodzaje, ewentualnie inne grubości płyt izolacyjnych niż podane w tablicach.

25 TABELA System Mapetherm wool - mineralne masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do wełny i siatki. 3. Przyklejenie płyt z wełny mineralnej. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego 6. Nałożenie masy tynkarskiej TABELA 0201 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami z wełny mineralnej i pokrycie wyprawami elewacyjnymi Planitop Mineral 1.5 mm Planitop Mineral 2.0 mm o fakturze baranka o fakturze baranka a b c d Robocizna 149 r-g 2,018 2, Mapetherm Wool - zaprawa klejąca do wełny 033 kg 4,00 4,00 21 Płyty z wełny mineralnej - stosowane przy izolacjach fasad metodą lekką mokrą grubości 100 mm 050 m2 1,05 1,05 22 Siatka z włókna szklanego Mapenet m2 1,10 1,10 23 Mapetherm Wool - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 24 Preparat gruntujący na bazie modyfikowanego krzemianu potasowego Silexcolor Primer 033 kg 0,125 0, Silexcolor Base Coat SP grupa A - podkład gruntujący 033 kg (0,30) (0,30) 26 Planitop Mineral 1,5 mm - mineralna masa tynkarska o fakturze baranka 033 kg 2,75-27 Planitop Mineral 2,0 mm - mineralna masa tynkarska o fakturze baranka 033 kg - 3,00 Materiały inne (Materiały) 147 % 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 23

26 TABELA System Mapetherm wool - silikatowe masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do wełny i siatki. 3. Przyklejenie płyt z wełny mineralnej. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego 6. Nałożenie masy tynkarskiej TABELA 0202 Nakłady na 1 m2 lp. 24 Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami z wełny mineralnej i pokrycie wyprawami elewacyjnymi Silexcolor Tonachino SP o fakturze Silexcolor Graffiato baranka, uziarnienie SP 1.8 mm 1,5 mm 2,0 mm o fakturze drapanej kornika a b c d Robocizna 149 r-g 2,018 2,018 2, Mapetherm Wool - zaprawa klejąca do wełny 033 kg 4,00 4,00 4,00 21 Płyty z wełny mineralnej - stosowane przy izolacjach fasad metodą lekką mokrą grubości 100 mm 050 m2 1,05 1,05 1,05 22 Siatka z włókna szklanego Mapenet m2 1,10 1,10 1,10 23 Mapetherm Wool - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 4,00 24 Preparat gruntujący na bazie modyfikowanego krzemianu potasowego Silexcolor Primer 033 kg 0,125 0,125 0, Silexcolor Base Coat SP grupa A - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 26 Silexcolor Base Coat SP grupa B - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 27 Silexcolor Base Coat SP grupa C - podkład gruntujący 033 kg (0,30) (0,30) (0,30) 28 Silexcolor Tonachino SP 1.5 mm grupa A - silikatowa masa tynkarska o fakturze baranka 033 kg 2, Silexcolor Tonachino SP 1.5 mm grupa B - silikatowa masa tynkarska o fakturze baranka 033 kg (2,40) Silexcolor Tonachino SP 1.5 mm grupa C - silikatowa masa tynkarska o fakturze baranka 033 kg (2,40) Silexcolor Tonachino SP 2.0 mm grupa A - silikatowa masa tynkarska o fakturze baranka 033 kg - 2,80-32 Silexcolor Tonachino SP 2.0 mm grupa B - silikatowa masa tynkarska o fakturze baranka 033 kg - (2,80) - 33 Silexcolor Tonachino SP 2.0 mm grupa C - silikatowa masa tynkarska o fakturze baranka 033 kg - (2,80) - 34 Silexcolor Graffiato SP 1.8 mm grupa A - silikatowa masa tynkarska o fakturze drapanej 033 kg - - 2,60

27 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami z wełny mineralnej i pokrycie wyprawami elewacyjnymi Silexcolor Tonachino SP o fakturze Silexcolor Graffiato baranka, uziarnienie SP 1.8 mm 1,5 mm 2,0 mm o fakturze drapanej kornika a b c d Silexcolor Graffiato SP 1.8 mm grupa B - silikatowa masa tynkarska o fakturze drapanej 033 kg - - (2,60) 36 Silexcolor Graffiato SP 1.8 mm grupa C - silikatowa masa tynkarska o fakturze drapanej 033 kg - - (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,055 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 25

28 TABELA System Mapetherm wool - silikonowe masy tynkarskie robót 1. Kontrola podłoża. 2. Przygotowanie zapraw do wełny i siatki. 3. Przyklejenie płyt z wełny mineralnej. 4. Nałożenie siatki i zatopienie kleju w siatce. 5. Nałożenie podkładu gruntującego 6. Nałożenie masy tynkarskiej TABELA 0203 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami z wełny mineralnej i pokrycie wyprawami elewacyjnymi Silancolor Graffiato Silancolor Tonachino o fakturze baranka, o fakturze drapanej uziarnienie kornika, uziarnienie 0,7 mm 1,2 mm 1,5 mm 2,0 mm 1,2 mm 1,8 mm a b c d Robocizna 149 r-g 2,018 2,018 2,018 2,018 2,018 2, Mapetherm Wool - zaprawa klejąca do wełny 033 kg 4,00 4,00 4,00 4,00 4,00 4,00 21 Płyty z wełny mineralnej - stosowane przy izolacjach fasad metodą lekką mokrą grubości 050 m2 1,05 1,05 1,05 1,05 1,05 0, mm 22 Siatka z włókna szklanego Mapenet m2 1,10 1,10 1,10 1,10 1,10 1,10 23 Mapetherm Wool - zaprawa szpachlowa i klejąca do siatki 033 kg 4,00 4,00 4,00 4,00 4,00 4,00 24 Preparat gruntujący na bazie żywic silikonowych Silancolor Primer 033 kg 0,125 0,125 0,125 0,125 0,125 0, Silancolor Base Coat grupa A - podkład gruntujący 033 kg (0,30) (0,30) (0,30) (0,30) (0,30) (0,30) 26 Silancolor Base Coat grupa B - podkład gruntujący 033 kg (0,30) (0,30) (0,30) (0,30) (0,30) (0,30) 27 Silancolor Base Coat grupa C - podkład gruntujący 033 kg (0,30) (0,30) (0,30) (0,30) (0,30) (0,30) 28 Silancolor Tonachino 0.7 mm grupa A - silikonowa masa tynkarska o fakturze baranka 033 kg 1, Silancolor Tonachino 0.7 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg (1,70) Silancolor Tonachino 0.7 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg (1,70) Silancolor Tonachino 1.2 mm grupa A - silikonowa masa tynkarska o fakturze baranka 033 kg - 2, Silancolor Tonachino 1.2 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg - (2,10) Silancolor Tonachino 1.2 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg - (2,10) Silancolor Tonachino 1.5 mm grupa A - silikonowa masa tynkarska o fakturze baranka 033 kg - - 2, Silancolor Tonachino 1.5 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg - - (2,40)

29 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Docieplenie ścian budynków płytami z wełny mineralnej i pokrycie wyprawami elewacyjnymi Silancolor Graffiato Silancolor Tonachino o fakturze baranka, o fakturze drapanej uziarnienie kornika, uziarnienie 0,7 mm 1,2 mm 1,5 mm 2,0 mm 1,2 mm 1,8 mm a b c d Silancolor Tonachino 1.5 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg - - (2,40) Silancolor Tonachino 2.0 mm grupa A - silikonowa masa tynkarska o fakturze baranka 033 kg , Silancolor Tonachino 2.0 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg (2,70) Silancolor Tonachino 2.0 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg (2,70) Silancolor Graffiato 1.2 mm grupa A - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg ,10-41 Silancolor Graffiato 1.2 mm grupa B - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,10) - 42 Silancolor Graffiato 1.2 mm grupa C - silikonowa masa tynkarska o fakturze drapanej 033 kg (2,10) - kornika 43 Silancolor Graffiato 1.8 mm grupa A - silikonowa masa tynkarska o fakturze drapanej 033 kg ,60 kornika 44 Silancolor Graffiato 1.8 mm grupa B - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) 45 Silancolor Graffiato 1.8 mm grupa C - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,055 0,055 0,055 0,055 0,055 0,055 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 27

30 Rozdział 3. Wyprawy elewacyjne 1. Zakres stosowania nakładów Rozdział zawiera nakłady rzeczowe na wykonanie wypraw ścian zewnętrznych budynków w systemie izolacji cieplnej Mapetherm lub Mapetherm Wool wraz z przygotowaniem podłoża pod docieplenie Nakłady zawarte w niniejszym rozdziale dotyczą ścian w budynkach nowo wznoszonych i już eksploatowanych o różnych rozwiązaniach materiałowo-konstrukcyjnych. 2. Założenia kalkulacyjne Rozdział zawiera nakłady na roboty podstawowe i czynności pomocnicze wymienione w założeniach ogólnych oraz podane w wyszczególnieniu robót nad tablicami Pozostałe założenia jak w założeniach szczegółowych do rozdziału 26 KNR 2-02, w zakresie ocieplenia. 3. Warunki techniczne Wymagania szczegółowe w zakresie robót objętych rozdziałem podają: warunki techniczne wykonania i odbioru robót budowlano- montażowych, tom I, Budownictwo Ogólne, aktualne świadectwa i deklaracje zgodności, roboty objęte niniejszym rozdziałem powinny być wykonane zgodnie z wytycznymi zawartymi w kartach technicznych produktów wydanych przez Mapei Polska Sp. z o.o. 4. Zasady przedmiarowania Zasady przedmiarowania zgodnie z punktem 4. rozdziału 1 i 2 katalogu KNR DC

31 TABELA Wyprawy elewacyjne mineralne z tynkiem Planitop Mineral robót 1. Kontrola podłoża, oczyszczenie z brudu i kurzu (kol. 1). 2. Gruntowanie preparatem wzmacniającym (kol. 1). 3. Pokrycie wyprawą elewacyjną (kol. 2-3) TABELA 0301 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Gruntowanie podłoża Planitop Mineral 1,5 mm o fakturze baranka Pokrycie wyprawami elewacyjnymi Planitop Mineral 2,0 mm o fakturze baranka Planitop Mineral - ościeża o szerokości do 30 cm a b c d Robocizna 149 r-g 0,104 0,45 0,45 1, Preparat gruntujący na bazie modyfikowanego krzemianu potasowego Silexcolor Primer 033 kg 0, Silexcolor Base Coat SP grupa A - podkład gruntujący 033 kg (0,30) Planitop Mineral 1,5 mm - mineralna masa tynkarska o fakturze baranka 033 kg - 2,75-2,75 23 Planitop Mineral 2,0 mm - mineralna masa tynkarska o fakturze baranka 033 kg - - 3,00 (3,00) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,0004 0,015 0,015 0,01 71 Żuraw okienny przenośny 0.15 t 148 m-g ,007 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 29

32 TABELA Wyprawy elewacyjne akrylowe z tynkiem Quarzolite robót 1. Kontrola podłoża, oczyszczenie z brudu i kurzu (kol. 1). 2. Gruntowanie preparatem wzmacniającym (kol. 1). 3. Pokrycie wyprawą elewacyjną (kol. 2-5) TABELA 0302 Nakłady na 1 m2 lp. 30 Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Gruntowanie podłoża Pokrycie wyprawami elewacyjnymi Quarzolite Tonachino SP o fakturze baranka, uziarnienie 1,5 mm 2,0 mm Quarzolite Graffiato SP 1,8 mm o fakturze drapanej kornika a b c d Robocizna 149 r-g 0,104 0,45 0,45 0,45 1, Preparat gruntujący Malech 033 kg 0, Quarzolite Base Coat grupa A - podkład gruntujący 033 kg (0,30) Quarzolite Base Coat grupa B - podkład gruntujący 033 kg (0,30) Quarzolite Base Coat grupa C - podkład gruntujący 033 kg (0,30) Quarzolite Tonachino SP 1.5 mm grupa A - akrylowa masa tynkarska o fakturze baranka 033 kg - 2, ,40 25 Quarzolite Tonachino SP 1.5 mm grupa B - akrylowa masa tynkarska o fakturze baranka 033 kg - (2,40) - - (2,40) 26 Quarzolite Tonachino SP 1.5 mm grupa C - akrylowa masa tynkarska o fakturze baranka 033 kg - (2,40) - - (2,40) 27 Quarzolite Tonachino SP 2.0 mm grupa A - akrylowa masa tynkarska o fakturze baranka 033 kg - - 2,80 - (2,80) 28 Quarzolite Tonachino SP 2.0 mm grupa B - akrylowa masa tynkarska o fakturze baranka 033 kg - - (2,80) - (2,80) 29 Quarzolite Tonachino SP 2.0 mm grupa C - akrylowa masa tynkarska o fakturze baranka 033 kg - - (2,80) - (2,80) 30 Quarzolite Graffiato SP 1.8 mm grupa A - akrylowa masa tynkarska o fakturze drapanej kornika 033 kg ,60 (2,60) 31 Quarzolite Graffiato SP 1.8 mm grupa B - akrylowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) (2,60) 32 Quarzolite Graffiato SP 1.8 mm grupa C - akrylowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,0004 0,015 0,015 0,015 0,01 71 Żuraw okienny przenośny 0.15 t 148 m-g ,007 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. Quarzolite - ościeża o szerokości do 30 cm

33 TABELA Wyprawy elewacyjne silikatowe z tynkiem Silexcolor robót 1. Kontrola podłoża, oczyszczenie z brudu i kurzu (kol. 1). 2. Gruntowanie preparatem wzmacniającym (kol. 1). 3. Pokrycie wyprawą elewacyjną (kol. 2-5) TABELA 0303 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Gruntowanie podłoża Pokrycie wyprawami elewacyjnymi Silexcolor Tonachino SP o fakturze baranka, uziarnienie 1,5 mm 2,0 mm Silexcolor Graffiato SP 1,8 mm o fakturze drapanej kornika a b c d Robocizna 149 r-g 0,104 0,45 0,45 0,45 1, Preparat gruntujący na bazie modyfikowanego krzemianu potasowego Silexcolor Primer 033 kg 0, Silexcolor Base Coat SP grupa A - podkład gruntujący 033 kg (0,30) Silexcolor Base Coat SP grupa B - podkład gruntujący 033 kg (0,30) Silexcolor Base Coat SP grupa C - podkład gruntujący 033 kg (0,30) Silexcolor Tonachino SP 1.5 mm grupa A - silikatowa masa tynkarska o fakturze baranka 033 kg - 2, ,40 Silexcolor ościeża o szerokości do 30 cm 25 Silexcolor Tonachino SP 1.5 mm grupa B - silikatowa masa tynkarska o fakturze baranka 033 kg - (2,40) - - (2,40) 26 Silexcolor Tonachino SP 1.5 mm grupa C - silikatowa masa tynkarska o fakturze baranka 033 kg - (2,40) - - (2,40) 27 Silexcolor Tonachino SP 2.0 mm grupa A - silikatowa masa tynkarska o fakturze baranka 033 kg - - 2,80 - (2,80) 28 Silexcolor Tonachino SP 2.0 mm grupa B - silikatowa masa tynkarska o fakturze baranka 033 kg - - (2,80) - (2,80) 29 Silexcolor Tonachino SP 2.0 mm grupa C - silikatowa masa tynkarska o fakturze baranka 033 kg - - (2,80) - (2,80) 30 Silexcolor Graffiato SP 1.8 mm grupa A - silikatowa masa tynkarska o fakturze drapanej 033 kg ,60 (2,60) 31 Silexcolor Graffiato SP 1.8 mm grupa B - silikatowa masa tynkarska o fakturze drapanej 033 kg (2,60) (2,60) 32 Silexcolor Graffiato SP 1.8 mm grupa C - silikatowa masa tynkarska o fakturze drapanej 033 kg (2,60) (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,0004 0,015 0,015 0,015 0,01 71 Żuraw okienny przenośny 0.15 t 148 m-g ,007 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 31

34 TABELA Wyprawy elewacyjne silikonowe z tynkiem Silancolor robót 1. Kontrola podłoża, oczyszczenie z brudu i kurzu (kol. 1). 2. Gruntowanie preparatem wzmacniającym (kol. 1). 3. Pokrycie wyprawą elewacyjną (kol. 2-5). TABELA 0304 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Gruntowanie podłoża Pokrycie wyprawami elewacyjnymi Silancolor Tonachino o fakturze baranka, uziarnienie Silancolor Graffiato o fakturze drapanej kornika, uziarnienie 0,7 mm 1,2 mm 1,5 mm 2,0 mm 1,2 mm 1,8 mm Silancolor - ościeża o szerokości do 30 cm 32 a b c d Robocizna 149 r-g 0,104 0,45 0,45 0,45 0,45 0,45 0,45 1, Preparat gruntujący na bazie żywic silikonowych Silancolor Primer 033 kg 0, Silancolor Base Coat grupa A - podkład gruntujący 033 kg (0,30) Silancolor Base Coat grupa B - podkład gruntujący 033 kg (0,30) Silancolor Base Coat grupa C - podkład gruntujący 033 kg (0,30) Silancolor Tonachino 0.7 mm grupa A - silikonowa masa tynkarska o fakturze baranka 25 Silancolor Tonachino 0.7 mm grupa B - silikonowa masa tynkarska o fakturze baranka 26 Silancolor Tonachino 0.7 mm grupa C - silikonowa masa tynkarska o fakturze baranka 27 Silancolor Tonachino 1.2 mm grupa A - silikonowa masa tynkarska o fakturze baranka 28 Silancolor Tonachino 1.2 mm grupa B - silikonowa masa tynkarska o fakturze baranka 29 Silancolor Tonachino 1.2 mm grupa C - silikonowa masa tynkarska o fakturze baranka 30 Silancolor Tonachino 1.5 mm grupa A - silikonowa masa tynkarska o fakturze baranka 31 Silancolor Tonachino 1.5 mm grupa B - silikonowa masa tynkarska o fakturze baranka 32 Silancolor Tonachino 1.5 mm grupa C - silikonowa masa tynkarska o fakturze baranka 33 Silancolor Tonachino 2.0 mm grupa A - silikonowa masa tynkarska o fakturze baranka 033 kg - 1, , kg - (1,70) (1,70) 033 kg - (1,70) (1,70) 033 kg - - 2, (2,10) 033 kg - - (2,10) (2,10) 033 kg - - (2,10) (2,10) 033 kg , (2,40) 033 kg (2,40) (2,40) 033 kg (2,40) (2,40) 033 kg , (2,70)

35 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Gruntowanie podłoża Pokrycie wyprawami elewacyjnymi Silancolor Tonachino o fakturze baranka, uziarnienie Silancolor Graffiato o fakturze drapanej kornika, uziarnienie 0,7 mm 1,2 mm 1,5 mm 2,0 mm 1,2 mm 1,8 mm Silancolor - ościeża o szerokości do 30 cm a b c d Silancolor Tonachino 2.0 mm grupa B - silikonowa masa tynkarska o fakturze baranka 033 kg (2,70) - - (2,70) 35 Silancolor Tonachino 2.0 mm grupa C - silikonowa masa tynkarska o fakturze baranka 033 kg (2,70) - - (2,70) 36 Silancolor Graffiato 1.2 mm grupa A - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg , Silancolor Graffiato 1.2 mm grupa B - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,10) Silancolor Graffiato 1.2 mm grupa C - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,10) Silancolor Graffiato 1.8 mm grupa A - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg ,60 (2,60) 40 Silancolor Graffiato 1.8 mm grupa B - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) (2,60) 41 Silancolor Graffiato 1.8 mm grupa C - silikonowa masa tynkarska o fakturze drapanej kornika 033 kg (2,60) (2,60) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 1,50 1,50 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,0004 0,015 0,015 0,015 0,015-0,015 0,01 71 Środek transportowy pływający (2) 148 m-g , Żuraw okienny przenośny 0.15 t 148 m-g ,007 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 33

36 Rozdział 4. Dekoracyjne masy tynkarskie typu stiuk na ścianach zewnętrznych lub wewnętrznych 1. Zakres stosowania nakładów Rozdział zawiera nakłady rzeczowe na wykonanie wypraw ścian za pomocą dekoracyjnych mas tynkarskich typu stiuk wraz z przygotowaniem podłoża Nakłady zawarte w niniejszym rozdziale dotyczą ścian w budynkach nowo wznoszonych i już eksploatowanych o różnych rozwiązaniach materiałowo-konstrukcyjnych. 2. Założenia kalkulacyjne Rozdział zawiera nakłady na roboty podstawowe i czynności pomocnicze wymienione w założeniach ogólnych oraz podane w wyszczególnieniu robót nad tablicami. 3. Warunki techniczne Wymagania szczegółowe w zakresie robót objętych rozdziałem podają: warunki techniczne wykonania i odbioru robót budowlano - montażowych, tom I, Budownictwo Ogólne, aktualne świadectwa i deklaracje zgodności, roboty objęte niniejszym rozdziałem powinny być wykonane zgodnie z wytycznymi zawartymi w kartach technicznych produktów wydanych przez Mapei Polska Sp. z o.o. 4. Zasady przedmiarowania Powierzchnię stiuku ścian budynku oblicza się w metrach kwadratowych, jako iloczyn długości ścian w rozwinięciu przez wysokość mierzoną od wierzchu cokołu do górnej krawędzi warstwy stiuku. 34

37 TABELA Dekoracyjne masy tynkarskie typu stiuk na ścianach zewnętrznych lub wewnętrznych robót 1. Kontrola podłoża, oczyszczenie z brudu i kurzu (kol. 1). 2. Naniesienie podkładowej masy gruntującej (kol. 1). 3. Pokrycie wyprawą dekoracyjną (kol. 2). TABELA 0401 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe Przygotowanie podłoża nałożenie podkładowej masy gruntującej pod tynk Silexcolor Marmorino Tynk dekoracyjny wykonany ręcznie na uprzednio przygotowanym podłożu, na ścianach płaskich Silexcolor Marmorino a b c d Robocizna 149 r-g 0,115 0, Preparat gruntujący na bazie modyfikowanego krzemianu potasowego Silexcolor Primer 033 kg 0, Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - 0,90 22 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 23 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 24 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 25 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 26 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 27 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 28 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 29 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) 30 Silexcolor Marmorino kolor dekoracyjna masa tynkarska typu stiuk 033 kg - (0,90) Materiały inne (Materiały) 147 % 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,0003 0, Żuraw okienny przenośny 0.15 t 148 m-g - 0,0064 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 35

38 Rozdział 5. Renowacja elewacji w systemie Silancolor Plus, porażonej przez grzyby i pleśnie 1. Zakres stosowania nakładów Rozdział zawiera nakłady rzeczowe na wykonanie renowacji elewacji w systemie Mapei Silancolor Plus, porażonej przez grzyby i pleśnie Nakłady zawarte w niniejszym rozdziale dotyczą ścian już eksploatowanych o różnych rozwiązaniach materiałowych. 2. Założenia kalkulacyjne Rozdział zawiera nakłady na roboty podstawowe i czynności pomocnicze wymienione w założeniach ogólnych oraz podane w wyszczególnieniu robót nad tablicami. 3. Warunki techniczne Wymagania szczegółowe w zakresie robót objętych rozdziałem podają: warunki techniczne wykonania i odbioru robót budowlano - montażowych, tom I, Budownictwo Ogólne, aktualne świadectwa i deklaracje zgodności, roboty objęte niniejszym rozdziałem powinny być wykonane zgodnie z wytycznymi zawartymi w kartach technicznych produktów wydanych przez Mapei Polska Sp. z o.o. 4. Zasady przedmiarowania Powierzchnię ścian budynku oblicza się w metrach kwadratowych, jako iloczyn długości ścian w rozwinięciu przez wysokość mierzoną od wierzchu cokołu do górnej krawędzi warstwy renowacji. 36

39 TABELA Renowacja elewacji w systemie Silancolor Plus, porażonej przez grzyby i pleśnie robót 1. Kontrola podłoża, naniesienie preparatu czyszczącego (kol. 1). 2. Gruntowanie podłoża (kol. 2). 3. Malowanie dwukrotnie farba odporna na grzyb i pleśnie (kol. 3). TABELA 0501 Nakłady na 1 m2 lp. Rodzaje zawodów, materiałów i maszyn Cyfrowe Literowe 1-krotne nałożenie preparatu czyszczącego Silancolor Cleaner Plus Gruntowane podłoża preparatem Silancolor Primer Plus Malowanie 2-krotne elewacji farbą silikonową Silancolor Plus a b c d Robocizna 149 r-g 0,17 0,17 0,31 20 Silancolor Cleaner Plus - preparat czyszczący 033 kg 0, Silancolor Primer Plus - preparat gruntujący 033 kg - 0, Silancolor Pittura Plus grupa A - farba silikonowa odporna na grzyby i pleśnie 033 kg - - 0,30 23 Silancolor Pittura Plus grupa B - farba silikonowa odporna na grzyby i pleśnie 033 kg - - (0,30) 24 Silancolor Pittura Plus grupa C - farba silikonowa odporna na grzyby i pleśnie 033 kg - - (0,30) Materiały inne (Materiały) 147 % 1,50 1,50 1,50 70 Środek transportowy (1) 148 m-g 0,0003 0,0003 0,0003 Uwaga: Nakłady robocizny i sprzętu nie uwzględniają nakładów najmu rusztowań dla wysokości powyżej 4 m. 37
