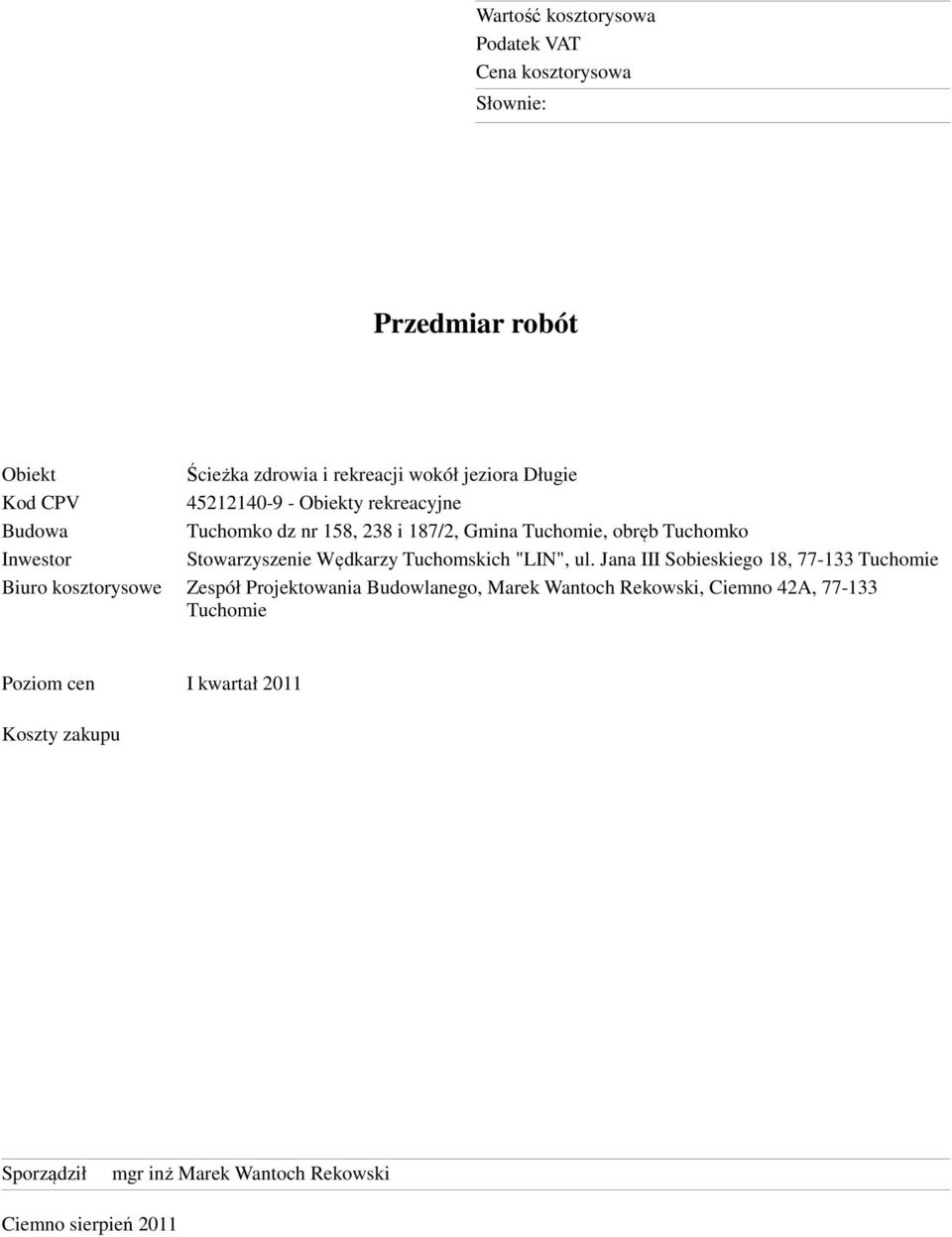

1 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót Obiekt Kod CPV Obiekty rekreacyjne Budowa Tuchomko dz nr 158, 238 i 187/2, Gmina Tuchomie, obręb Tuchomko Inwestor Stowarzyszenie Wędkarzy Tuchomskich "LIN", ul. Jana III Sobieskiego 18, Tuchomie Biuro kosztorysowe Zespół Projektowania Budowlanego, Marek Wantoch Rekowski, Ciemno 42A, Tuchomie Poziom cen I kwartał 2011 Koszty zakupu Sporządził mgr inż Marek Wantoch Rekowski Ciemno sierpień 2011

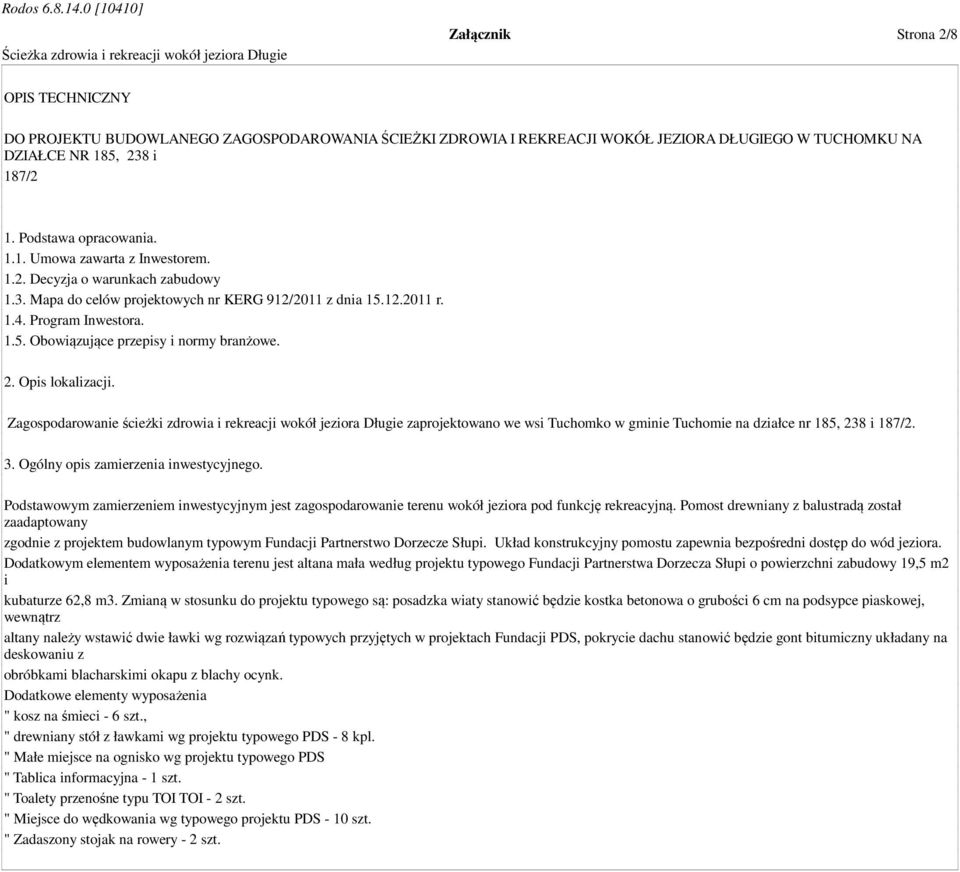

2 Załącznik Strona 2/8 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ZAGOSPODAROWANIA ŚCIEŻKI ZDROWIA I REKREACJI WOKÓŁ JEZIORA DŁUGIEGO W TUCHOMKU NA DZIAŁCE NR 185, 238 i 187/2 1. Podstawa opracowania Umowa zawarta z Inwestorem Decyzja o warunkach zabudowy 1.3. Mapa do celów projektowych nr KERG 912/2011 z dnia r Program Inwestora Obowiązujące przepisy i normy branżowe. 2. Opis lokalizacji. Zagospodarowanie ścieżki zdrowia i rekreacji wokół jeziora Długie zaprojektowano we wsi Tuchomko w gminie Tuchomie na działce nr 185, 238 i 187/2. 3. Ogólny opis zamierzenia inwestycyjnego. Podstawowym zamierzeniem inwestycyjnym jest zagospodarowanie terenu wokół jeziora pod funkcję rekreacyjną. Pomost drewniany z balustradą został zaadaptowany zgodnie z projektem budowlanym typowym Fundacji Partnerstwo Dorzecze Słupi. Układ konstrukcyjny pomostu zapewnia bezpośredni dostęp do wód jeziora. Dodatkowym elementem wyposażenia terenu jest altana mała według projektu typowego Fundacji Partnerstwa Dorzecza Słupi o powierzchni zabudowy 19,5 m2 i kubaturze 62,8 m3. Zmianą w stosunku do projektu typowego są: posadzka wiaty stanowić będzie kostka betonowa o grubości 6 cm na podsypce piaskowej, wewnątrz altany należy wstawić dwie ławki wg rozwiązań typowych przyjętych w projektach Fundacji PDS, pokrycie dachu stanowić będzie gont bitumiczny układany na deskowaniu z obróbkami blacharskimi okapu z blachy ocynk. Dodatkowe elementy wyposażenia " kosz na śmieci - 6 szt., " drewniany stół z ławkami wg projektu typowego PDS - 8 kpl. " Małe miejsce na ognisko wg projektu typowego PDS " Tablica informacyjna - 1 szt. " Toalety przenośne typu TOI TOI - 2 szt. " Miejsce do wędkowania wg typowego projektu PDS - 10 szt. " Zadaszony stojak na rowery - 2 szt.

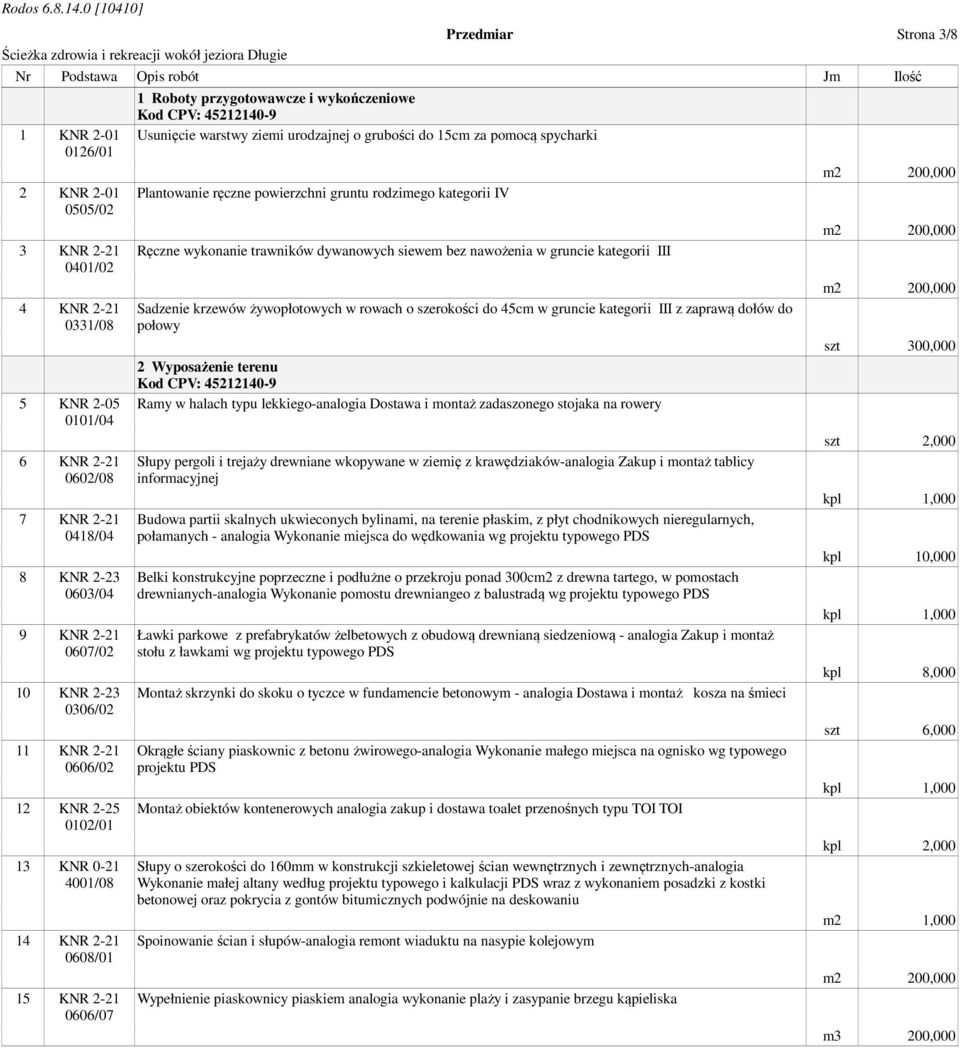

3 Przedmiar Strona 3/8 Nr Podstawa Opis robót Jm Ilość 1 KNR /01 2 KNR /02 3 KNR /02 4 KNR /08 5 KNR /04 6 KNR /08 7 KNR /04 8 KNR /04 9 KNR /02 10 KNR /02 11 KNR /02 12 KNR /01 13 KNR /08 14 KNR /01 15 KNR /07 1 Roboty przygotowawcze i wykończeniowe Usunięcie warstwy ziemi urodzajnej o grubości do 15cm za pomocą spycharki Plantowanie ręczne powierzchni gruntu rodzimego kategorii IV Ręczne wykonanie trawników dywanowych siewem bez nawożenia w gruncie kategorii III Sadzenie krzewów żywopłotowych w rowach o szerokości do 45cm w gruncie kategorii III z zaprawą dołów do połowy 2 Wyposażenie terenu Ramy w halach typu lekkiego-analogia Dostawa i montaż zadaszonego stojaka na rowery Słupy pergoli i trejaży drewniane wkopywane w ziemię z krawędziaków-analogia Zakup i montaż tablicy informacyjnej Budowa partii skalnych ukwieconych bylinami, na terenie płaskim, z płyt chodnikowych nieregularnych, połamanych - analogia Wykonanie miejsca do wędkowania wg projektu typowego PDS Belki konstrukcyjne poprzeczne i podłużne o przekroju ponad 300cm2 z drewna tartego, w pomostach drewnianych-analogia Wykonanie pomostu drewniangeo z balustradą wg projektu typowego PDS Ławki parkowe z prefabrykatów żelbetowych z obudową drewnianą siedzeniową - analogia Zakup i montaż stołu z ławkami wg projektu typowego PDS Montaż skrzynki do skoku o tyczce w fundamencie betonowym - analogia Dostawa i montaż kosza na śmieci Okrągłe ściany piaskownic z betonu żwirowego-analogia Wykonanie małego miejsca na ognisko wg typowego projektu PDS Montaż obiektów kontenerowych analogia zakup i dostawa toalet przenośnych typu TOI TOI Słupy o szerokości do 160mm w konstrukcji szkieletowej ścian wewnętrznych i zewnętrznych-analogia Wykonanie małej altany według projektu typowego i kalkulacji PDS wraz z wykonaniem posadzki z kostki betonowej oraz pokrycia z gontów bitumicznych podwójnie na deskowaniu Spoinowanie ścian i słupów-analogia remont wiaduktu na nasypie kolejowym Wypełnienie piaskownicy piaskiem analogia wykonanie plaży i zasypanie brzegu kąpieliska m2 200,000 m2 200,000 m2 200,000 szt 300,000 szt 2,000 kpl 1,000 kpl 10,000 kpl 1,000 kpl 8,000 szt 6,000 kpl 1,000 kpl 2,000 m2 1,000 m2 200,000 m3 200,000

4 Kosztorys Strona 4/8 Nr Podstawa, opis robót Jm Ilość Cena Wartość 1 Roboty przygotowawcze i wykończeniowe 1 KNR /01 Usunięcie warstwy ziemi urodzajnej o grubości do 15cm za pomocą m2 200,000 spycharki 2 KNR /02 Plantowanie ręczne powierzchni gruntu rodzimego kategorii IV m2 200,000 3 KNR /02 Ręczne wykonanie trawników dywanowych siewem bez nawożenia w m2 200,000 gruncie kategorii III 4 KNR /08 Sadzenie krzewów żywopłotowych w rowach o szerokości do 45cm w szt 300,000 gruncie kategorii III z zaprawą dołów do połowy 2 Wyposażenie terenu 5 KNR /04 Ramy w halach typu lekkiego-analogia Dostawa i montaż zadaszonego szt 2,000 stojaka na rowery 6 KNR /08 Słupy pergoli i trejaży drewniane wkopywane w ziemię z kpl 1,000 krawędziaków-analogia Zakup i montaż tablicy informacyjnej 7 KNR /04 Budowa partii skalnych ukwieconych bylinami, na terenie płaskim, z płyt kpl 10,000 chodnikowych nieregularnych, połamanych - analogia Wykonanie miejsca do wędkowania wg projektu typowego PDS 8 KNR /04 Belki konstrukcyjne poprzeczne i podłużne o przekroju ponad 300cm2 z kpl 1,000 drewna tartego, w pomostach drewnianych-analogia Wykonanie pomostu drewniangeo z balustradą wg projektu typowego PDS 9 KNR /02 Ławki parkowe z prefabrykatów żelbetowych z obudową drewnianą kpl 8,000 siedzeniową - analogia Zakup i montaż stołu z ławkami wg projektu typowego PDS 10 KNR /02 Montaż skrzynki do skoku o tyczce w fundamencie betonowym - analogia szt 6,000 Dostawa i montaż kosza na śmieci 11 KNR /02 Okrągłe ściany piaskownic z betonu żwirowego-analogia Wykonanie kpl 1,000 małego miejsca na ognisko wg typowego projektu PDS 12 KNR /01 Montaż obiektów kontenerowych analogia zakup i dostawa toalet kpl 2,000 przenośnych typu TOI TOI 13 KNR /08 Słupy o szerokości do 160mm w konstrukcji szkieletowej ścian m2 1,000 wewnętrznych i zewnętrznych-analogia Wykonanie małej altany według projektu typowego i kalkulacji PDS wraz z wykonaniem posadzki z kostki betonowej oraz pokrycia z gontów bitumicznych podwójnie na deskowaniu 14 KNR /01 Spoinowanie ścian i słupów-analogia remont wiaduktu na nasypie m2 200,000 kolejowym 15 KNR /07 Wypełnienie piaskownicy piaskiem analogia wykonanie plaży i zasypanie m3 200,000 brzegu kąpieliska Razem Podatek VAT Ogółem kosztorys

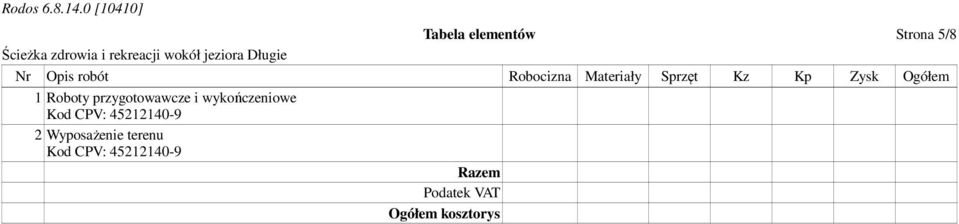

5 Tabela elementów Strona 5/8 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem 1 Roboty przygotowawcze i wykończeniowe 2 Wyposażenie terenu Razem Podatek VAT Ogółem kosztorys

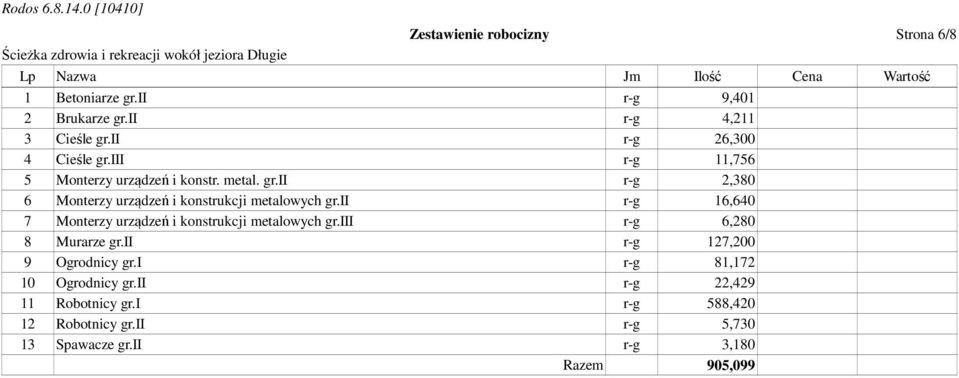

6 Zestawienie robocizny Strona 6/8 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarze gr.ii r-g 9,401 2 Brukarze gr.ii r-g 4,211 3 Cieśle gr.ii r-g 26,300 4 Cieśle gr.iii r-g 11,756 5 Monterzy urządzeń i konstr. metal. gr.ii r-g 2,380 6 Monterzy urządzeń i konstrukcji metalowych gr.ii r-g 16,640 7 Monterzy urządzeń i konstrukcji metalowych gr.iii r-g 6,280 8 Murarze gr.ii r-g 127,200 9 Ogrodnicy gr.i r-g 81, Ogrodnicy gr.ii r-g 22, Robotnicy gr.i r-g 588, Robotnicy gr.ii r-g 5, Spawacze gr.ii r-g 3,180 Razem 905,099

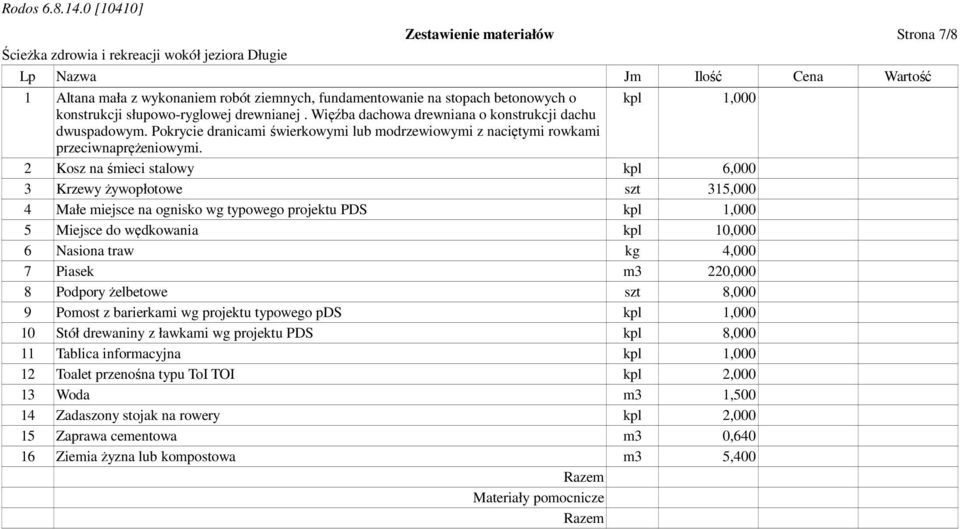

7 Zestawienie materiałów Strona 7/8 Lp Nazwa Jm Ilość Cena Wartość 1 Altana mała z wykonaniem robót ziemnych, fundamentowanie na stopach betonowych o kpl 1,000 konstrukcji słupowo-ryglowej drewnianej. Więźba dachowa drewniana o konstrukcji dachu dwuspadowym. Pokrycie dranicami świerkowymi lub modrzewiowymi z naciętymi rowkami przeciwnaprężeniowymi. 2 Kosz na śmieci stalowy kpl 6,000 3 Krzewy żywopłotowe szt 315,000 4 Małe miejsce na ognisko wg typowego projektu PDS kpl 1,000 5 Miejsce do wędkowania kpl 10,000 6 Nasiona traw kg 4,000 7 Piasek m3 220,000 8 Podpory żelbetowe szt 8,000 9 Pomost z barierkami wg projektu typowego pds kpl 1, Stół drewaniny z ławkami wg projektu PDS kpl 8, Tablica informacyjna kpl 1, Toalet przenośna typu ToI TOI kpl 2, Woda m3 1, Zadaszony stojak na rowery kpl 2, Zaprawa cementowa m3 0, Ziemia żyzna lub kompostowa m3 5,400 Razem Materiały pomocnicze Razem

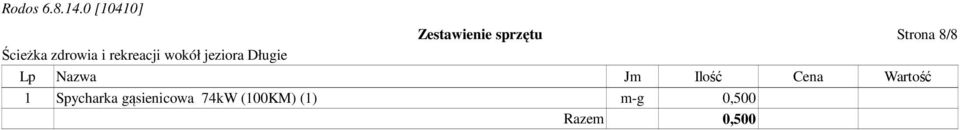

8 Zestawienie sprzętu Strona 8/8 Lp Nazwa Jm Ilość Cena Wartość 1 Spycharka gąsienicowa 74kW (100KM) (1) m-g 0,500 Razem 0,500
