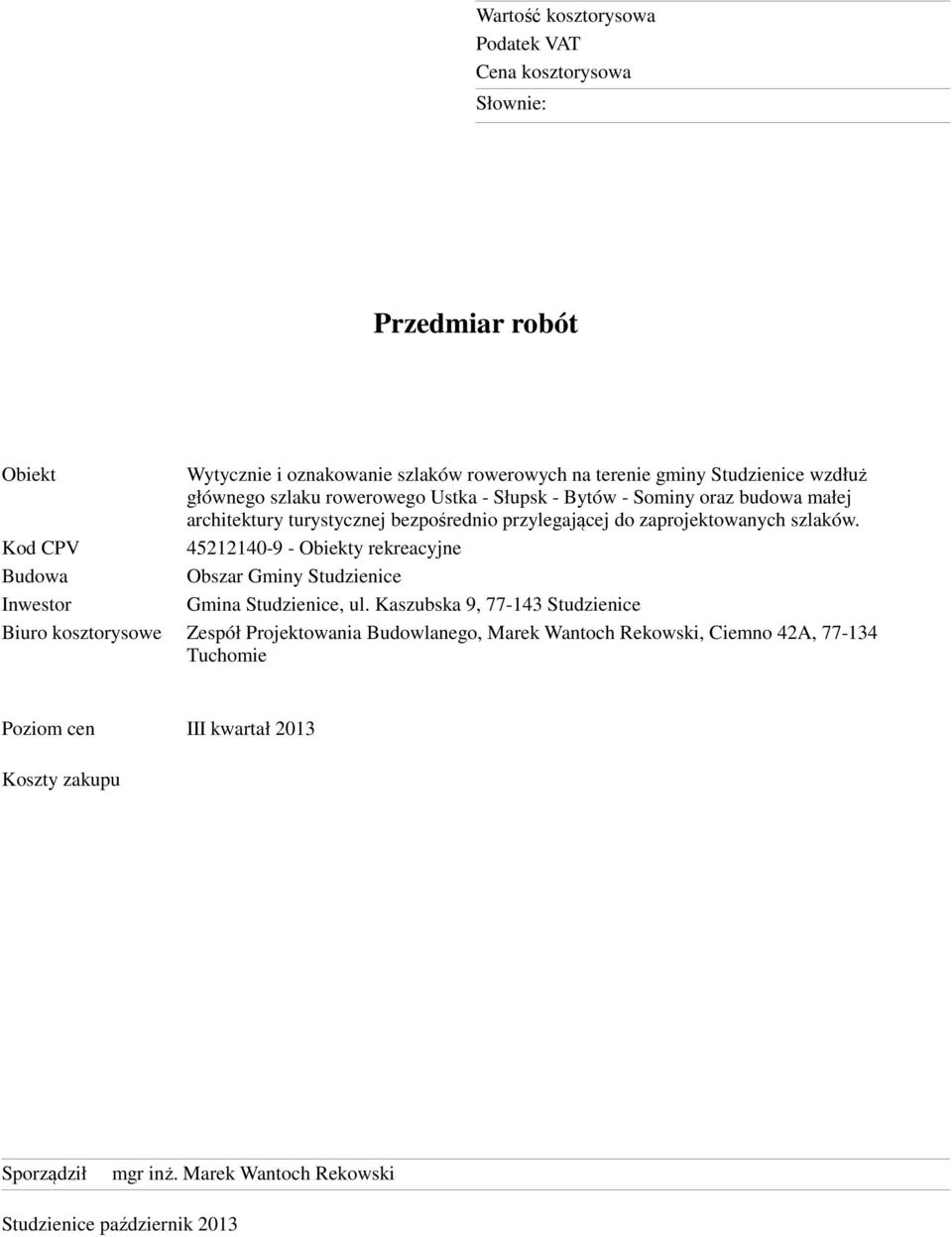

1 Wartość kosztorysowa Podatek VAT Cena kosztorysowa Słownie: Przedmiar robót Obiekt Wytycznie i oznakowanie szlaków rowerowych na terenie gminy Studzienice wzdłuż głównego szlaku rowerowego Ustka - Słupsk - Bytów - Sominy oraz budowa małej architektury turystycznej bezpośrednio przylegającej do zaprojektowanych szlaków. Kod CPV Obiekty rekreacyjne Budowa Obszar Gminy Studzienice Inwestor Gmina Studzienice, ul. Kaszubska 9, Studzienice Biuro kosztorysowe Zespół Projektowania Budowlanego, Marek Wantoch Rekowski, Ciemno 42A, Tuchomie Poziom cen III kwartał 2013 Koszty zakupu Sporządził mgr inż. Marek Wantoch Rekowski Studzienice październik 2013

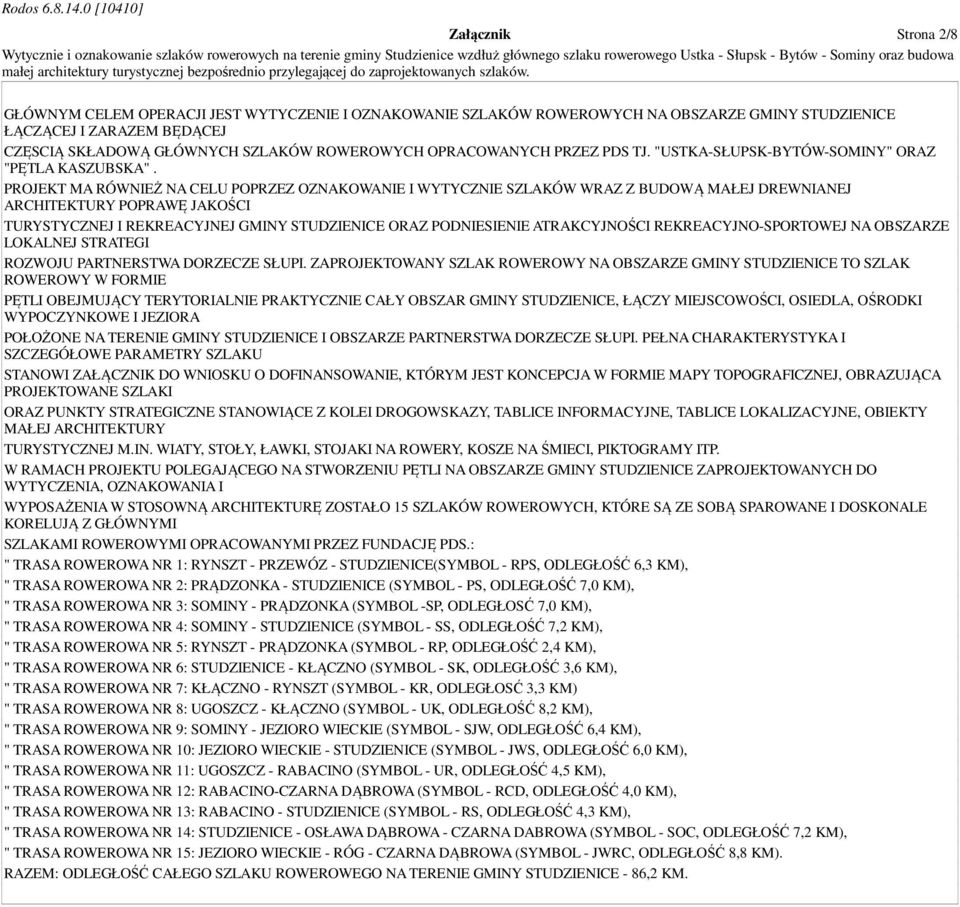

2 Załącznik Strona 2/8 GŁÓWNYM CELEM OPERACJI JEST WYTYCZENIE I OZNAKOWANIE SZLAKÓW ROWEROWYCH NA OBSZARZE GMINY STUDZIENICE ŁĄCZĄCEJ I ZARAZEM BĘDĄCEJ CZĘSCIĄ SKŁADOWĄ GŁÓWNYCH SZLAKÓW ROWEROWYCH OPRACOWANYCH PRZEZ PDS TJ. "USTKA-SŁUPSK-BYTÓW-SOMINY" ORAZ "PĘTLA KASZUBSKA". PROJEKT MA RÓWNIEŻ NA CELU POPRZEZ OZNAKOWANIE I WYTYCZNIE SZLAKÓW WRAZ Z BUDOWĄ MAŁEJ DREWNIANEJ ARCHITEKTURY POPRAWĘ JAKOŚCI TURYSTYCZNEJ I REKREACYJNEJ GMINY STUDZIENICE ORAZ PODNIESIENIE ATRAKCYJNOŚCI REKREACYJNO-SPORTOWEJ NA OBSZARZE LOKALNEJ STRATEGI ROZWOJU PARTNERSTWA DORZECZE SŁUPI. ZAPROJEKTOWANY SZLAK ROWEROWY NA OBSZARZE GMINY STUDZIENICE TO SZLAK ROWEROWY W FORMIE PĘTLI OBEJMUJĄCY TERYTORIALNIE PRAKTYCZNIE CAŁY OBSZAR GMINY STUDZIENICE, ŁĄCZY MIEJSCOWOŚCI, OSIEDLA, OŚRODKI WYPOCZYNKOWE I JEZIORA POŁOŻONE NA TERENIE GMINY STUDZIENICE I OBSZARZE PARTNERSTWA DORZECZE SŁUPI. PEŁNA CHARAKTERYSTYKA I SZCZEGÓŁOWE PARAMETRY SZLAKU STANOWI ZAŁĄCZNIK DO WNIOSKU O DOFINANSOWANIE, KTÓRYM JEST KONCEPCJA W FORMIE MAPY TOPOGRAFICZNEJ, OBRAZUJĄCA PROJEKTOWANE SZLAKI ORAZ PUNKTY STRATEGICZNE STANOWIĄCE Z KOLEI DROGOWSKAZY, TABLICE INFORMACYJNE, TABLICE LOKALIZACYJNE, OBIEKTY MAŁEJ ARCHITEKTURY TURYSTYCZNEJ M.IN. WIATY, STOŁY, ŁAWKI, STOJAKI NA ROWERY, KOSZE NA ŚMIECI, PIKTOGRAMY ITP. W RAMACH PROJEKTU POLEGAJĄCEGO NA STWORZENIU PĘTLI NA OBSZARZE GMINY STUDZIENICE ZAPROJEKTOWANYCH DO WYTYCZENIA, OZNAKOWANIA I WYPOSAŻENIA W STOSOWNĄ ARCHITEKTURĘ ZOSTAŁO 15 SZLAKÓW ROWEROWYCH, KTÓRE SĄ ZE SOBĄ SPAROWANE I DOSKONALE KORELUJĄ Z GŁÓWNYMI SZLAKAMI ROWEROWYMI OPRACOWANYMI PRZEZ FUNDACJĘ PDS.: " TRASA ROWEROWA NR 1: RYNSZT - PRZEWÓZ - STUDZIENICE(SYMBOL - RPS, ODLEGŁOŚĆ 6,3 KM), " TRASA ROWEROWA NR 2: PRĄDZONKA - STUDZIENICE (SYMBOL - PS, ODLEGŁOŚĆ 7,0 KM), " TRASA ROWEROWA NR 3: SOMINY - PRĄDZONKA (SYMBOL -SP, ODLEGŁOSĆ 7,0 KM), " TRASA ROWEROWA NR 4: SOMINY - STUDZIENICE (SYMBOL - SS, ODLEGŁOŚĆ 7,2 KM), " TRASA ROWEROWA NR 5: RYNSZT - PRĄDZONKA (SYMBOL - RP, ODLEGŁOŚĆ 2,4 KM), " TRASA ROWEROWA NR 6: STUDZIENICE - KŁĄCZNO (SYMBOL - SK, ODLEGŁOŚĆ 3,6 KM), " TRASA ROWEROWA NR 7: KŁĄCZNO - RYNSZT (SYMBOL - KR, ODLEGŁOSĆ 3,3 KM) " TRASA ROWEROWA NR 8: UGOSZCZ - KŁĄCZNO (SYMBOL - UK, ODLEGŁOŚĆ 8,2 KM), " TRASA ROWEROWA NR 9: SOMINY - JEZIORO WIECKIE (SYMBOL - SJW, ODLEGŁOŚĆ 6,4 KM), " TRASA ROWEROWA NR 10: JEZIORO WIECKIE - STUDZIENICE (SYMBOL - JWS, ODLEGŁOŚĆ 6,0 KM), " TRASA ROWEROWA NR 11: UGOSZCZ - RABACINO (SYMBOL - UR, ODLEGŁOŚĆ 4,5 KM), " TRASA ROWEROWA NR 12: RABACINO-CZARNA DĄBROWA (SYMBOL - RCD, ODLEGŁOŚĆ 4,0 KM), " TRASA ROWEROWA NR 13: RABACINO - STUDZIENICE (SYMBOL - RS, ODLEGŁOŚĆ 4,3 KM), " TRASA ROWEROWA NR 14: STUDZIENICE - OSŁAWA DĄBROWA - CZARNA DABROWA (SYMBOL - SOC, ODLEGŁOŚĆ 7,2 KM), " TRASA ROWEROWA NR 15: JEZIORO WIECKIE - RÓG - CZARNA DĄBROWA (SYMBOL - JWRC, ODLEGŁOŚĆ 8,8 KM). RAZEM: ODLEGŁOŚĆ CAŁEGO SZLAKU ROWEROWEGO NA TERENIE GMINY STUDZIENICE - 86,2 KM.

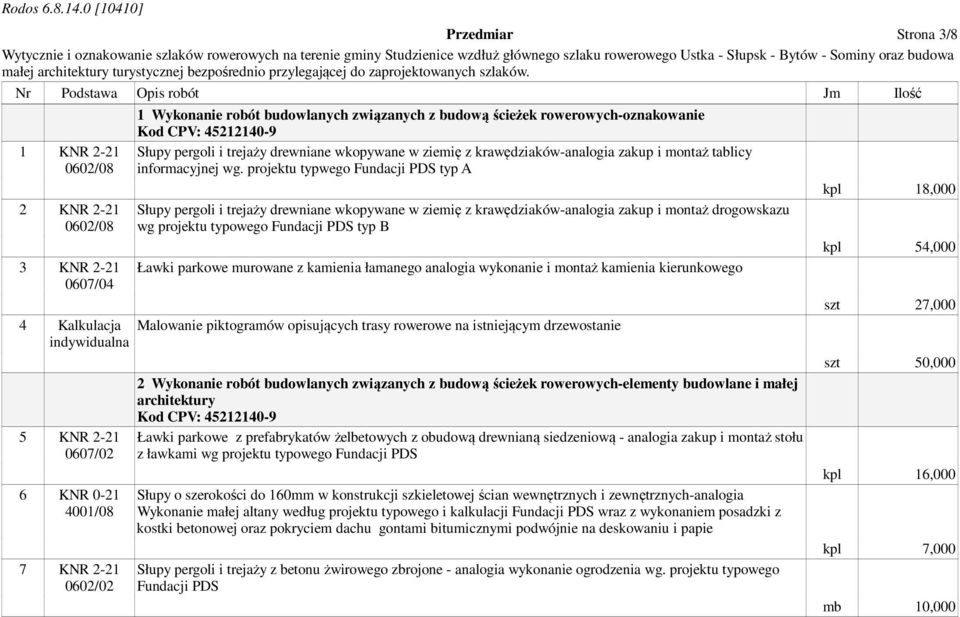

3 Przedmiar Strona 3/8 Nr Podstawa Opis robót Jm Ilość 1 KNR /08 2 KNR /08 3 KNR /04 1 Wykonanie robót budowlanych związanych z budową ścieżek rowerowych-oznakowanie Słupy pergoli i trejaży drewniane wkopywane w ziemię z krawędziaków-analogia zakup i montaż tablicy informacyjnej wg. projektu typwego Fundacji PDS typ A Słupy pergoli i trejaży drewniane wkopywane w ziemię z krawędziaków-analogia zakup i montaż drogowskazu wg projektu typowego Fundacji PDS typ B Ławki parkowe murowane z kamienia łamanego analogia wykonanie i montaż kamienia kierunkowego 4 Kalkulacja Malowanie piktogramów opisujących trasy rowerowe na istniejącym drzewostanie indywidualna 5 KNR /02 6 KNR /08 7 KNR /02 2 Wykonanie robót budowlanych związanych z budową ścieżek rowerowych-elementy budowlane i małej architektury Ławki parkowe z prefabrykatów żelbetowych z obudową drewnianą siedzeniową - analogia zakup i montaż stołu z ławkami wg projektu typowego Fundacji PDS Słupy o szerokości do 160mm w konstrukcji szkieletowej ścian wewnętrznych i zewnętrznych-analogia Wykonanie małej altany według projektu typowego i kalkulacji Fundacji PDS wraz z wykonaniem posadzki z kostki betonowej oraz pokryciem dachu gontami bitumicznymi podwójnie na deskowaniu i papie Słupy pergoli i trejaży z betonu żwirowego zbrojone - analogia wykonanie ogrodzenia wg. projektu typowego Fundacji PDS kpl 18,000 kpl 54,000 szt 27,000 szt 50,000 kpl 16,000 kpl 7,000 mb 10,000

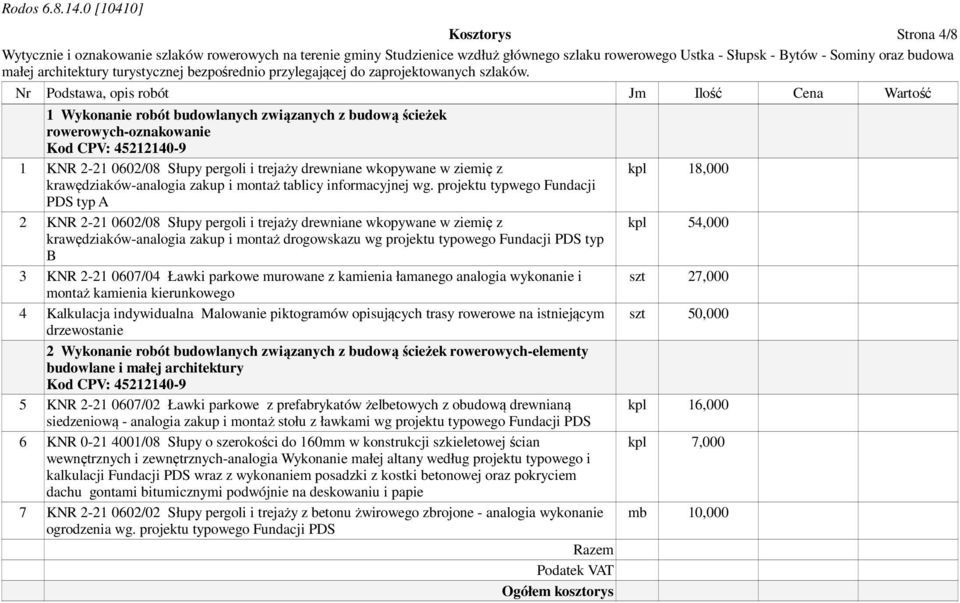

4 Kosztorys Strona 4/8 Nr Podstawa, opis robót Jm Ilość Cena Wartość 1 Wykonanie robót budowlanych związanych z budową ścieżek rowerowych-oznakowanie 1 KNR /08 Słupy pergoli i trejaży drewniane wkopywane w ziemię z krawędziaków-analogia zakup i montaż tablicy informacyjnej wg. projektu typwego Fundacji PDS typ A 2 KNR /08 Słupy pergoli i trejaży drewniane wkopywane w ziemię z krawędziaków-analogia zakup i montaż drogowskazu wg projektu typowego Fundacji PDS typ B 3 KNR /04 Ławki parkowe murowane z kamienia łamanego analogia wykonanie i montaż kamienia kierunkowego 4 Kalkulacja indywidualna Malowanie piktogramów opisujących trasy rowerowe na istniejącym drzewostanie 2 Wykonanie robót budowlanych związanych z budową ścieżek rowerowych-elementy budowlane i małej architektury 5 KNR /02 Ławki parkowe z prefabrykatów żelbetowych z obudową drewnianą siedzeniową - analogia zakup i montaż stołu z ławkami wg projektu typowego Fundacji PDS 6 KNR /08 Słupy o szerokości do 160mm w konstrukcji szkieletowej ścian wewnętrznych i zewnętrznych-analogia Wykonanie małej altany według projektu typowego i kalkulacji Fundacji PDS wraz z wykonaniem posadzki z kostki betonowej oraz pokryciem dachu gontami bitumicznymi podwójnie na deskowaniu i papie 7 KNR /02 Słupy pergoli i trejaży z betonu żwirowego zbrojone - analogia wykonanie ogrodzenia wg. projektu typowego Fundacji PDS Razem Podatek VAT Ogółem kosztorys kpl 18,000 kpl 54,000 szt 27,000 szt 50,000 kpl 16,000 kpl 7,000 mb 10,000

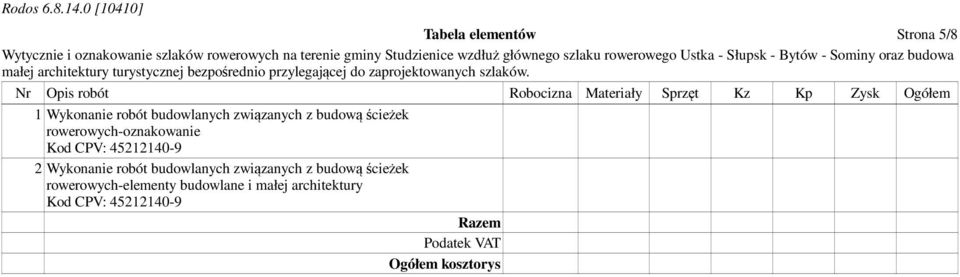

5 Tabela elementów Strona 5/8 Nr Opis robót Robocizna Materiały Sprzęt Kz Kp Zysk Ogółem 1 Wykonanie robót budowlanych związanych z budową ścieżek rowerowych-oznakowanie 2 Wykonanie robót budowlanych związanych z budową ścieżek rowerowych-elementy budowlane i małej architektury Razem Podatek VAT Ogółem kosztorys

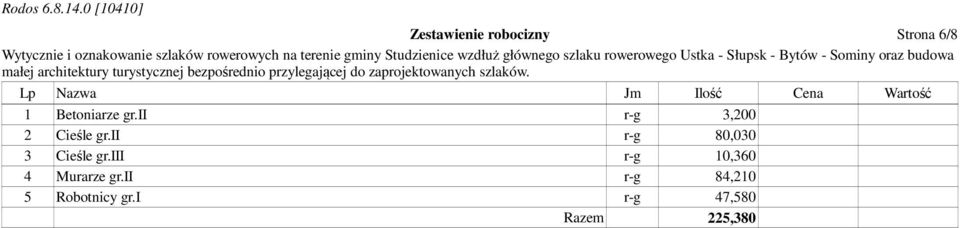

6 Zestawienie robocizny Strona 6/8 Lp Nazwa Jm Ilość Cena Wartość 1 Betoniarze gr.ii r-g 3,200 2 Cieśle gr.ii r-g 80,030 3 Cieśle gr.iii r-g 10,360 4 Murarze gr.ii r-g 84,210 5 Robotnicy gr.i r-g 47,580 Razem 225,380

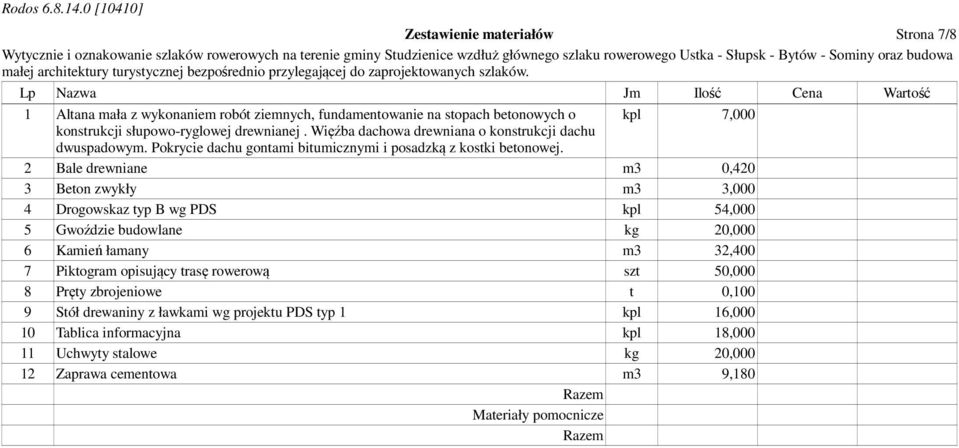

7 Zestawienie materiałów Strona 7/8 Lp Nazwa Jm Ilość Cena Wartość 1 Altana mała z wykonaniem robót ziemnych, fundamentowanie na stopach betonowych o kpl 7,000 konstrukcji słupowo-ryglowej drewnianej. Więźba dachowa drewniana o konstrukcji dachu dwuspadowym. Pokrycie dachu gontami bitumicznymi i posadzką z kostki betonowej. 2 Bale drewniane m3 0,420 3 Beton zwykły m3 3,000 4 Drogowskaz typ B wg PDS kpl 54,000 5 Gwoździe budowlane kg 20,000 6 Kamień łamany m3 32,400 7 Piktogram opisujący trasę rowerową szt 50,000 8 Pręty zbrojeniowe t 0,100 9 Stół drewaniny z ławkami wg projektu PDS typ 1 kpl 16, Tablica informacyjna kpl 18, Uchwyty stalowe kg 20, Zaprawa cementowa m3 9,180 Razem Materiały pomocnicze Razem

8 Zestawienie sprzętu Strona 8/8 Lp Nazwa Jm Ilość Cena Wartość Razem 0,000
