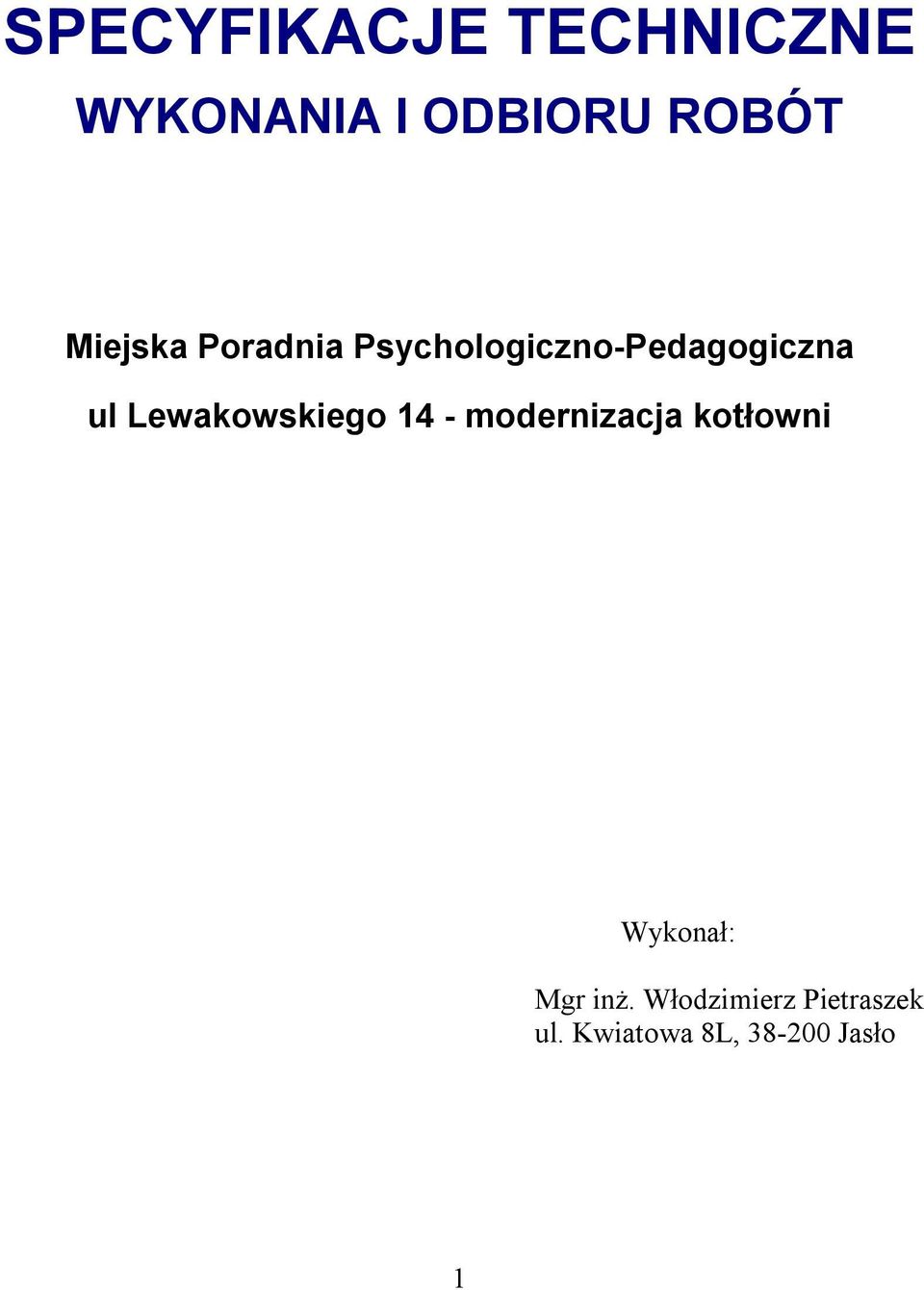

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT Miejska Pradnia Psychlgiczn-Pedaggiczna ul Lewakwskieg 14 - mdernizacja ktłwni Wyknał: Mgr inż. Włdzimierz Pietraszek ul. Kwiatwa 8L, Jasł 1

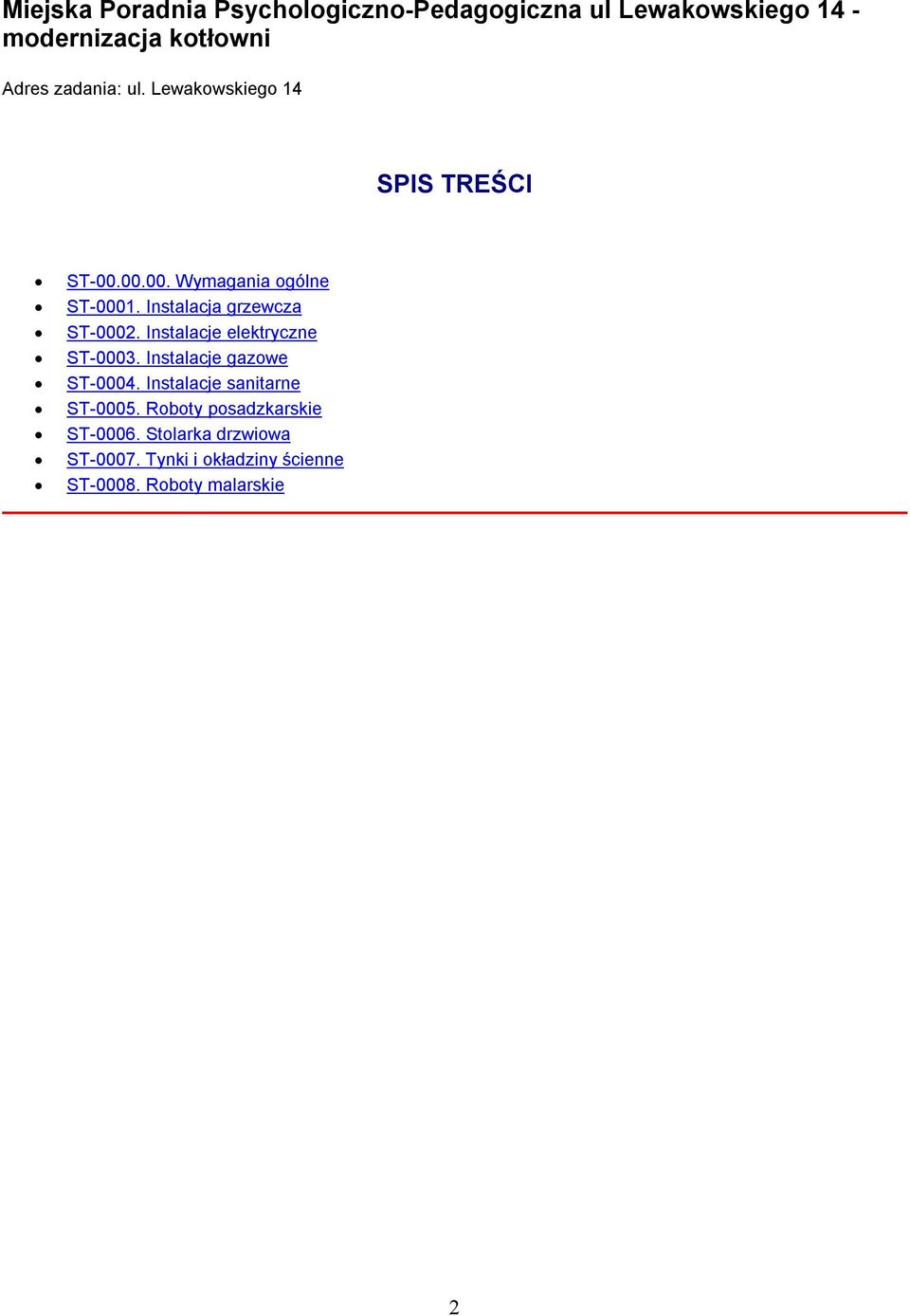

2 Miejska Pradnia Psychlgiczn-Pedaggiczna ul Lewakwskieg 14 - mdernizacja ktłwni Adres zadania: ul. Lewakwskieg 14 SPIS TREŚCI ST Wymagania gólne ST Instalacja grzewcza ST Instalacje elektryczne ST Instalacje gazwe ST Instalacje sanitarne ST Rbty psadzkarskie ST Stlarka drzwiwa ST Tynki i kładziny ścienne ST Rbty malarskie 2

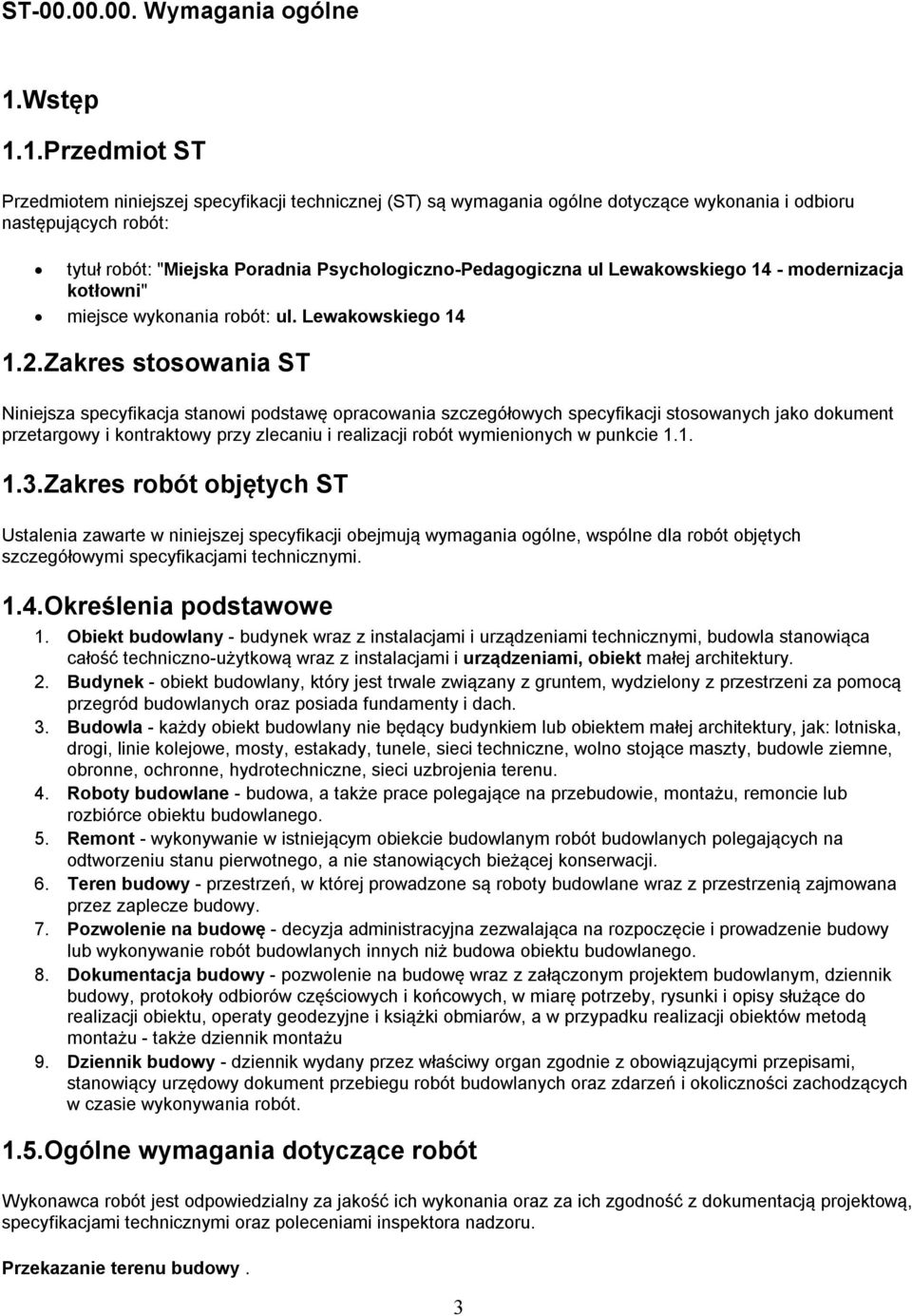

3 ST Wymagania gólne 1.Wstęp 1.1.Przedmit ST Przedmitem niniejszej specyfikacji technicznej (ST) są wymagania gólne dtyczące wyknania i dbiru następujących rbót: tytuł rbót: "Miejska Pradnia Psychlgiczn-Pedaggiczna ul Lewakwskieg 14 - mdernizacja ktłwni" miejsce wyknania rbót: ul. Lewakwskieg Zakres stswania ST Niniejsza specyfikacja stanwi pdstawę pracwania szczegółwych specyfikacji stswanych jak dkument przetargwy i kntraktwy przy zlecaniu i realizacji rbót wymieninych w punkcie Zakres rbót bjętych ST Ustalenia zawarte w niniejszej specyfikacji bejmują wymagania gólne, wspólne dla rbót bjętych szczegółwymi specyfikacjami technicznymi. 1.4.Określenia pdstawwe 1. Obiekt budwlany - budynek wraz z instalacjami i urządzeniami technicznymi, budwla stanwiąca całść techniczn-użytkwą wraz z instalacjami i urządzeniami, biekt małej architektury. 2. Budynek - biekt budwlany, który jest trwale związany z gruntem, wydzielny z przestrzeni za pmcą przegród budwlanych raz psiada fundamenty i dach. 3. Budwla - każdy biekt budwlany nie będący budynkiem lub biektem małej architektury, jak: ltniska, drgi, linie klejwe, msty, estakady, tunele, sieci techniczne, wln stjące maszty, budwle ziemne, brnne, chrnne, hydrtechniczne, sieci uzbrjenia terenu. 4. Rbty budwlane - budwa, a także prace plegające na przebudwie, mntażu, remncie lub rzbiórce biektu budwlaneg. 5. Remnt - wyknywanie w istniejącym biekcie budwlanym rbót budwlanych plegających na dtwrzeniu stanu pierwtneg, a nie stanwiących bieżącej knserwacji. 6. Teren budwy - przestrzeń, w której prwadzne są rbty budwlane wraz z przestrzenią zajmwana przez zaplecze budwy. 7. Pzwlenie na budwę - decyzja administracyjna zezwalająca na rzpczęcie i prwadzenie budwy lub wyknywanie rbót budwlanych innych niż budwa biektu budwlaneg. 8. Dkumentacja budwy - pzwlenie na budwę wraz z załącznym prjektem budwlanym, dziennik budwy, prtkły dbirów częściwych i kńcwych, w miarę ptrzeby, rysunki i pisy służące d realizacji biektu, peraty gedezyjne i książki bmiarów, a w przypadku realizacji biektów metdą mntażu - także dziennik mntażu 9. Dziennik budwy - dziennik wydany przez właściwy rgan zgdnie z bwiązującymi przepisami, stanwiący urzędwy dkument przebiegu rbót budwlanych raz zdarzeń i klicznści zachdzących w czasie wyknywania rbót. 1.5.Ogólne wymagania dtyczące rbót Wyknawca rbót jest dpwiedzialny za jakść ich wyknania raz za ich zgdnść z dkumentacją prjektwą, specyfikacjami technicznymi raz pleceniami inspektra nadzru. Przekazanie terenu budwy. 3

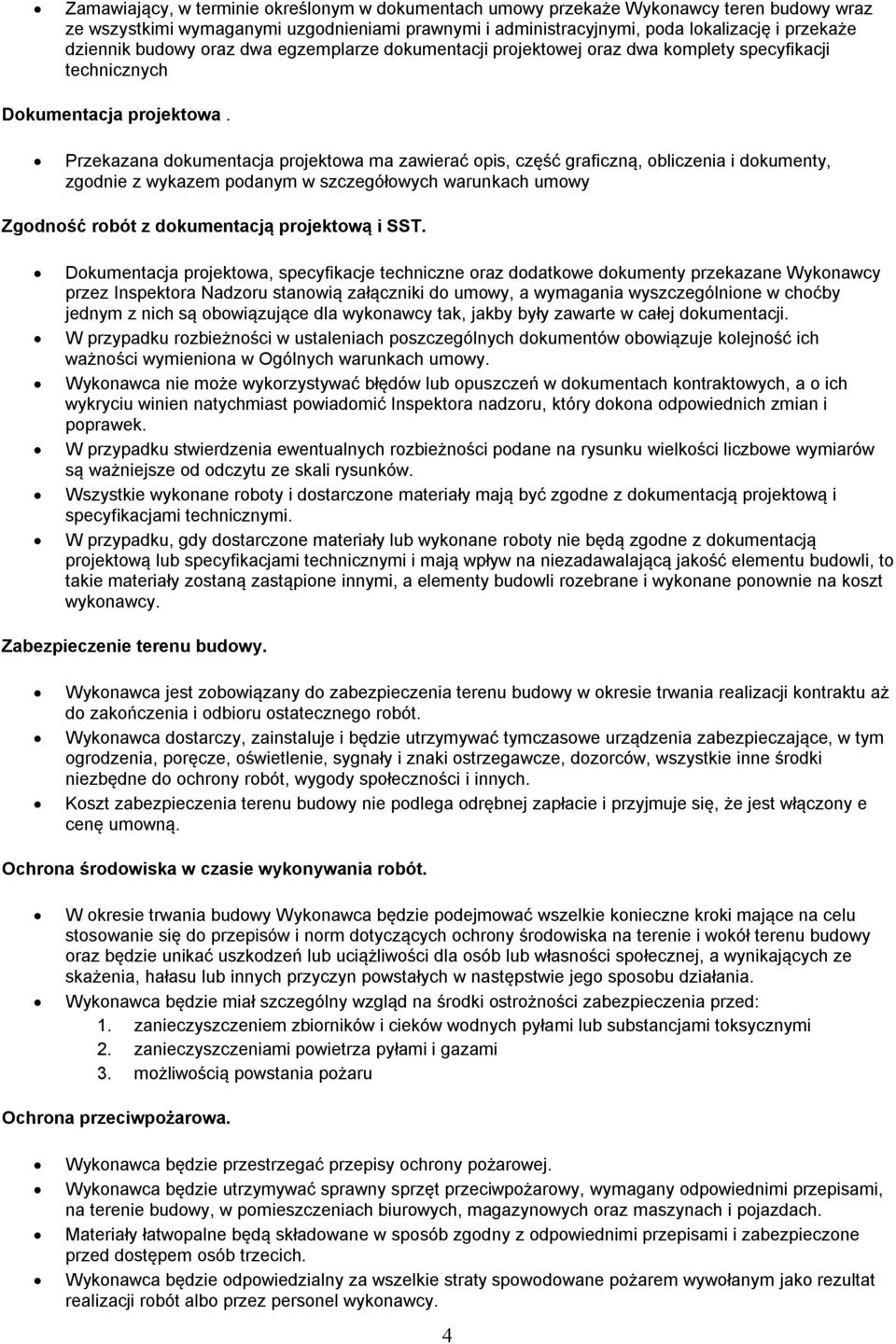

4 Zamawiający, w terminie kreślnym w dkumentach umwy przekaże Wyknawcy teren budwy wraz ze wszystkimi wymaganymi uzgdnieniami prawnymi i administracyjnymi, pda lkalizację i przekaże dziennik budwy raz dwa egzemplarze dkumentacji prjektwej raz dwa kmplety specyfikacji technicznych Dkumentacja prjektwa. Przekazana dkumentacja prjektwa ma zawierać pis, część graficzną, bliczenia i dkumenty, zgdnie z wykazem pdanym w szczegółwych warunkach umwy Zgdnść rbót z dkumentacją prjektwą i SST. Dkumentacja prjektwa, specyfikacje techniczne raz ddatkwe dkumenty przekazane Wyknawcy przez Inspektra Nadzru stanwią załączniki d umwy, a wymagania wyszczególnine w chćby jednym z nich są bwiązujące dla wyknawcy tak, jakby były zawarte w całej dkumentacji. W przypadku rzbieżnści w ustaleniach pszczególnych dkumentów bwiązuje klejnść ich ważnści wymienina w Ogólnych warunkach umwy. Wyknawca nie mże wykrzystywać błędów lub puszczeń w dkumentach kntraktwych, a ich wykryciu winien natychmiast pwiadmić Inspektra nadzru, który dkna dpwiednich zmian i pprawek. W przypadku stwierdzenia ewentualnych rzbieżnści pdane na rysunku wielkści liczbwe wymiarów są ważniejsze d dczytu ze skali rysunków. Wszystkie wyknane rbty i dstarczne materiały mają być zgdne z dkumentacją prjektwą i specyfikacjami technicznymi. W przypadku, gdy dstarczne materiały lub wyknane rbty nie będą zgdne z dkumentacją prjektwą lub specyfikacjami technicznymi i mają wpływ na niezadawalającą jakść elementu budwli, t takie materiały zstaną zastąpine innymi, a elementy budwli rzebrane i wyknane pnwnie na kszt wyknawcy. Zabezpieczenie terenu budwy. Wyknawca jest zbwiązany d zabezpieczenia terenu budwy w kresie trwania realizacji kntraktu aż d zakńczenia i dbiru stateczneg rbót. Wyknawca dstarczy, zainstaluje i będzie utrzymywać tymczaswe urządzenia zabezpieczające, w tym grdzenia, pręcze, świetlenie, sygnały i znaki strzegawcze, dzrców, wszystkie inne śrdki niezbędne d chrny rbót, wygdy spłecznści i innych. Kszt zabezpieczenia terenu budwy nie pdlega drębnej zapłacie i przyjmuje się, że jest włączny e cenę umwną. Ochrna śrdwiska w czasie wyknywania rbót. W kresie trwania budwy Wyknawca będzie pdejmwać wszelkie knieczne krki mające na celu stswanie się d przepisów i nrm dtyczących chrny śrdwiska na terenie i wkół terenu budwy raz będzie unikać uszkdzeń lub uciążliwści dla sób lub własnści spłecznej, a wynikających ze skażenia, hałasu lub innych przyczyn pwstałych w następstwie jeg spsbu działania. Wyknawca będzie miał szczególny wzgląd na śrdki strżnści zabezpieczenia przed: 1. zanieczyszczeniem zbirników i cieków wdnych pyłami lub substancjami tksycznymi 2. zanieczyszczeniami pwietrza pyłami i gazami 3. mżliwścią pwstania pżaru Ochrna przeciwpżarwa. Wyknawca będzie przestrzegać przepisy chrny pżarwej. Wyknawca będzie utrzymywać sprawny sprzęt przeciwpżarwy, wymagany dpwiednimi przepisami, na terenie budwy, w pmieszczeniach biurwych, magazynwych raz maszynach i pjazdach. Materiały łatwpalne będą składwane w spsób zgdny z dpwiednimi przepisami i zabezpieczne przed dstępem sób trzecich. Wyknawca będzie dpwiedzialny za wszelkie straty spwdwane pżarem wywłanym jak rezultat realizacji rbót alb przez persnel wyknawcy. 4

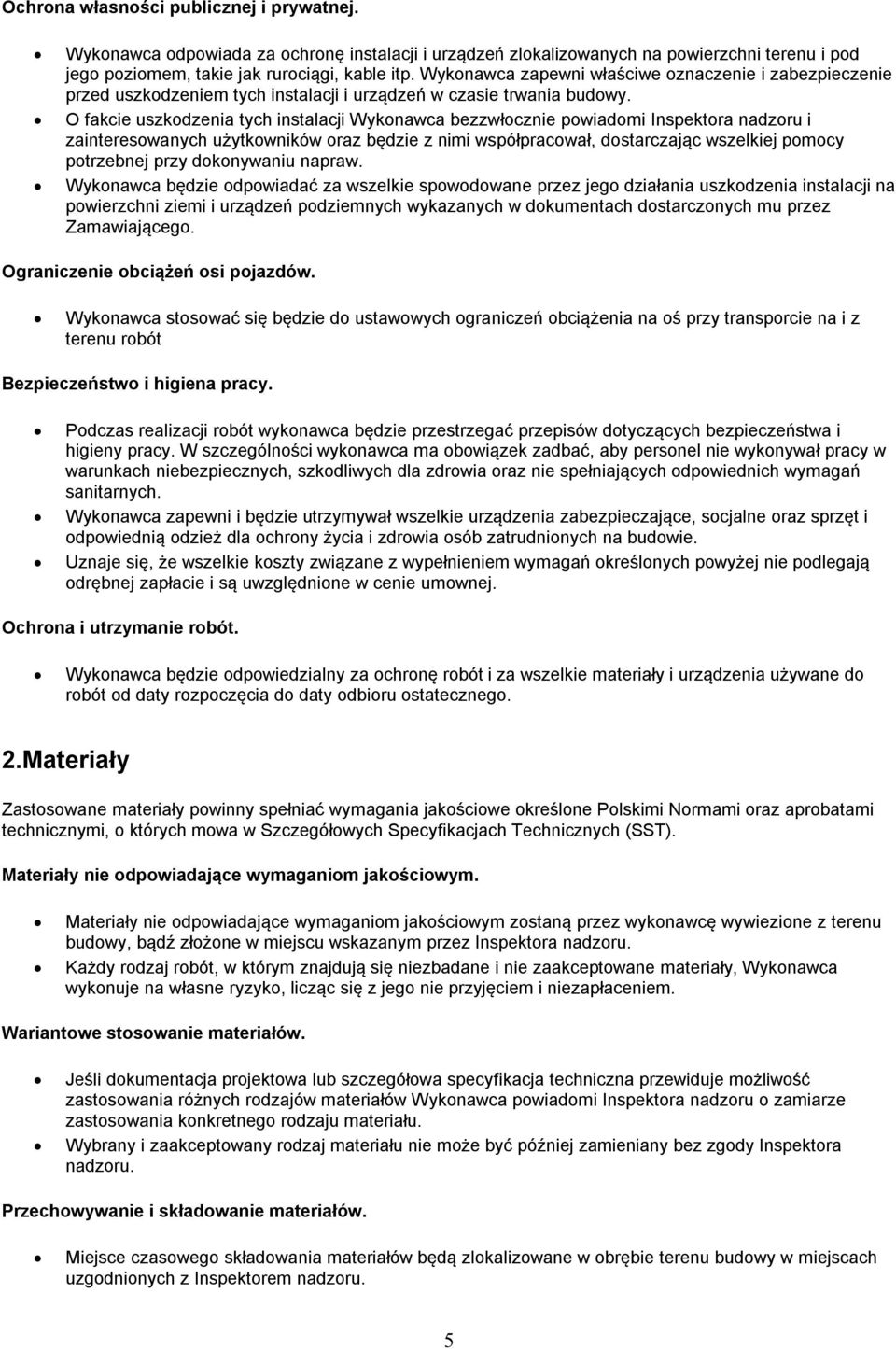

5 Ochrna własnści publicznej i prywatnej. Wyknawca dpwiada za chrnę instalacji i urządzeń zlkalizwanych na pwierzchni terenu i pd jeg pzimem, takie jak rurciągi, kable itp. Wyknawca zapewni właściwe znaczenie i zabezpieczenie przed uszkdzeniem tych instalacji i urządzeń w czasie trwania budwy. O fakcie uszkdzenia tych instalacji Wyknawca bezzwłcznie pwiadmi Inspektra nadzru i zaintereswanych użytkwników raz będzie z nimi współpracwał, dstarczając wszelkiej pmcy ptrzebnej przy dknywaniu napraw. Wyknawca będzie dpwiadać za wszelkie spwdwane przez jeg działania uszkdzenia instalacji na pwierzchni ziemi i urządzeń pdziemnych wykazanych w dkumentach dstarcznych mu przez Zamawiająceg. Ograniczenie bciążeń si pjazdów. Wyknawca stswać się będzie d ustawwych graniczeń bciążenia na ś przy transprcie na i z terenu rbót Bezpieczeństw i higiena pracy. Pdczas realizacji rbót wyknawca będzie przestrzegać przepisów dtyczących bezpieczeństwa i higieny pracy. W szczególnści wyknawca ma bwiązek zadbać, aby persnel nie wyknywał pracy w warunkach niebezpiecznych, szkdliwych dla zdrwia raz nie spełniających dpwiednich wymagań sanitarnych. Wyknawca zapewni i będzie utrzymywał wszelkie urządzenia zabezpieczające, scjalne raz sprzęt i dpwiednią dzież dla chrny życia i zdrwia sób zatrudninych na budwie. Uznaje się, że wszelkie kszty związane z wypełnieniem wymagań kreślnych pwyżej nie pdlegają drębnej zapłacie i są uwzględnine w cenie umwnej. Ochrna i utrzymanie rbót. Wyknawca będzie dpwiedzialny za chrnę rbót i za wszelkie materiały i urządzenia używane d rbót d daty rzpczęcia d daty dbiru stateczneg. 2.Materiały Zastswane materiały pwinny spełniać wymagania jakściwe kreślne Plskimi Nrmami raz aprbatami technicznymi, których mwa w Szczegółwych Specyfikacjach Technicznych (SST). Materiały nie dpwiadające wymaganim jakściwym. Materiały nie dpwiadające wymaganim jakściwym zstaną przez wyknawcę wywiezine z terenu budwy, bądź złżne w miejscu wskazanym przez Inspektra nadzru. Każdy rdzaj rbót, w którym znajdują się niezbadane i nie zaakceptwane materiały, Wyknawca wyknuje na własne ryzyk, licząc się z jeg nie przyjęciem i niezapłaceniem. Wariantwe stswanie materiałów. Jeśli dkumentacja prjektwa lub szczegółwa specyfikacja techniczna przewiduje mżliwść zastswania różnych rdzajów materiałów Wyknawca pwiadmi Inspektra nadzru zamiarze zastswania knkretneg rdzaju materiału. Wybrany i zaakceptwany rdzaj materiału nie mże być później zamieniany bez zgdy Inspektra nadzru. Przechwywanie i składwanie materiałów. Miejsce czasweg składwania materiałów będą zlkalizwane w brębie terenu budwy w miejscach uzgdninych z Inspektrem nadzru. 5

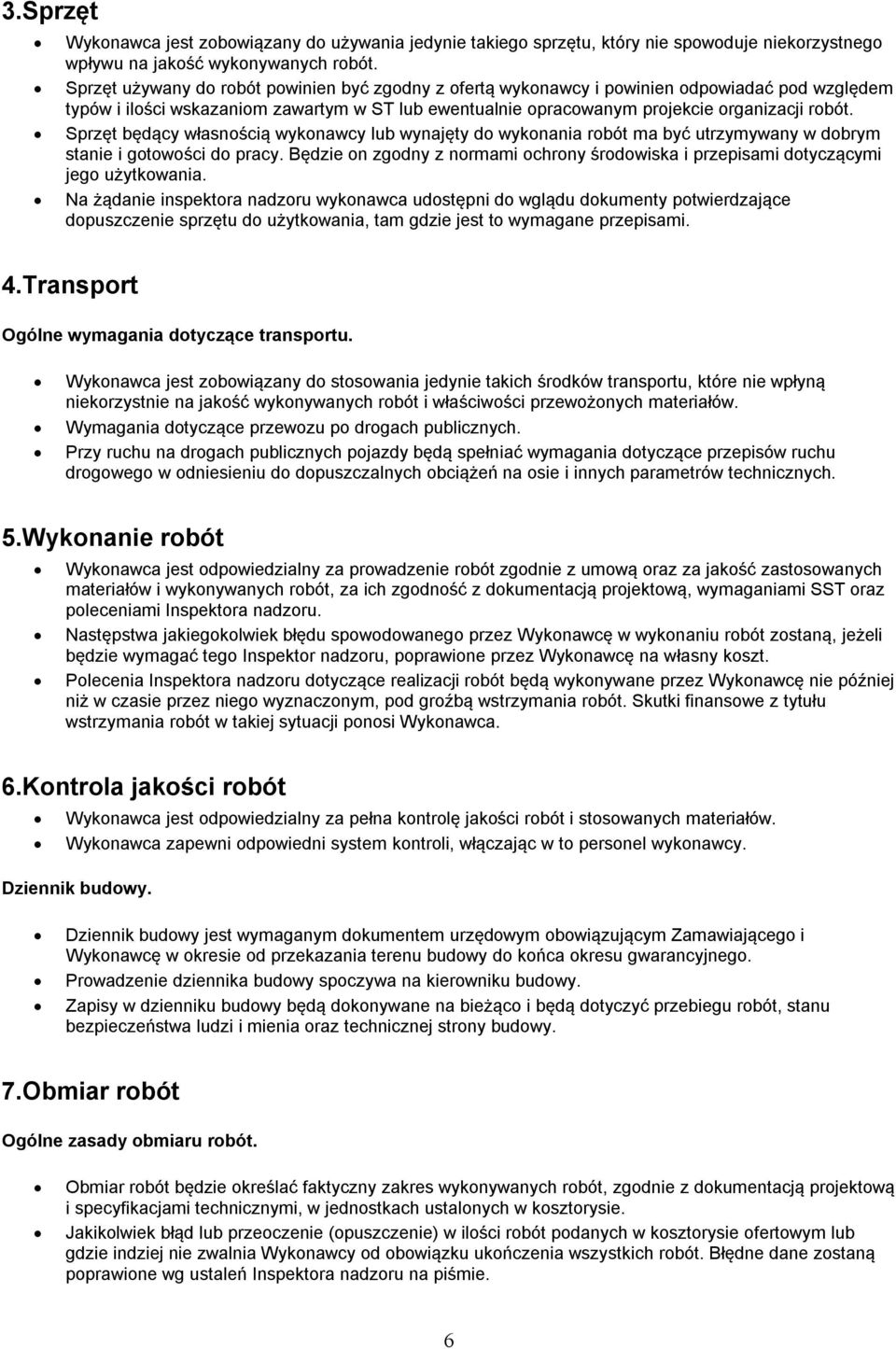

6 3.Sprzęt Wyknawca jest zbwiązany d używania jedynie takieg sprzętu, który nie spwduje niekrzystneg wpływu na jakść wyknywanych rbót. Sprzęt używany d rbót pwinien być zgdny z fertą wyknawcy i pwinien dpwiadać pd względem typów i ilści wskazanim zawartym w ST lub ewentualnie pracwanym prjekcie rganizacji rbót. Sprzęt będący własnścią wyknawcy lub wynajęty d wyknania rbót ma być utrzymywany w dbrym stanie i gtwści d pracy. Będzie n zgdny z nrmami chrny śrdwiska i przepisami dtyczącymi jeg użytkwania. Na żądanie inspektra nadzru wyknawca udstępni d wglądu dkumenty ptwierdzające dpuszczenie sprzętu d użytkwania, tam gdzie jest t wymagane przepisami. 4.Transprt Ogólne wymagania dtyczące transprtu. Wyknawca jest zbwiązany d stswania jedynie takich śrdków transprtu, które nie wpłyną niekrzystnie na jakść wyknywanych rbót i właściwści przewżnych materiałów. Wymagania dtyczące przewzu p drgach publicznych. Przy ruchu na drgach publicznych pjazdy będą spełniać wymagania dtyczące przepisów ruchu drgweg w dniesieniu d dpuszczalnych bciążeń na sie i innych parametrów technicznych. 5.Wyknanie rbót Wyknawca jest dpwiedzialny za prwadzenie rbót zgdnie z umwą raz za jakść zastswanych materiałów i wyknywanych rbót, za ich zgdnść z dkumentacją prjektwą, wymaganiami SST raz pleceniami Inspektra nadzru. Następstwa jakiegklwiek błędu spwdwaneg przez Wyknawcę w wyknaniu rbót zstaną, jeżeli będzie wymagać teg Inspektr nadzru, pprawine przez Wyknawcę na własny kszt. Plecenia Inspektra nadzru dtyczące realizacji rbót będą wyknywane przez Wyknawcę nie później niż w czasie przez nieg wyznacznym, pd grźbą wstrzymania rbót. Skutki finanswe z tytułu wstrzymania rbót w takiej sytuacji pnsi Wyknawca. 6.Kntrla jakści rbót Wyknawca jest dpwiedzialny za pełna kntrlę jakści rbót i stswanych materiałów. Wyknawca zapewni dpwiedni system kntrli, włączając w t persnel wyknawcy. Dziennik budwy. Dziennik budwy jest wymaganym dkumentem urzędwym bwiązującym Zamawiająceg i Wyknawcę w kresie d przekazania terenu budwy d kńca kresu gwarancyjneg. Prwadzenie dziennika budwy spczywa na kierwniku budwy. Zapisy w dzienniku budwy będą dknywane na bieżąc i będą dtyczyć przebiegu rbót, stanu bezpieczeństwa ludzi i mienia raz technicznej strny budwy. 7.Obmiar rbót Ogólne zasady bmiaru rbót. Obmiar rbót będzie kreślać faktyczny zakres wyknywanych rbót, zgdnie z dkumentacją prjektwą i specyfikacjami technicznymi, w jednstkach ustalnych w ksztrysie. Jakiklwiek błąd lub przeczenie (puszczenie) w ilści rbót pdanych w ksztrysie fertwym lub gdzie indziej nie zwalnia Wyknawcy d bwiązku ukńczenia wszystkich rbót. Błędne dane zstaną pprawine wg ustaleń Inspektra nadzru na piśmie. 6

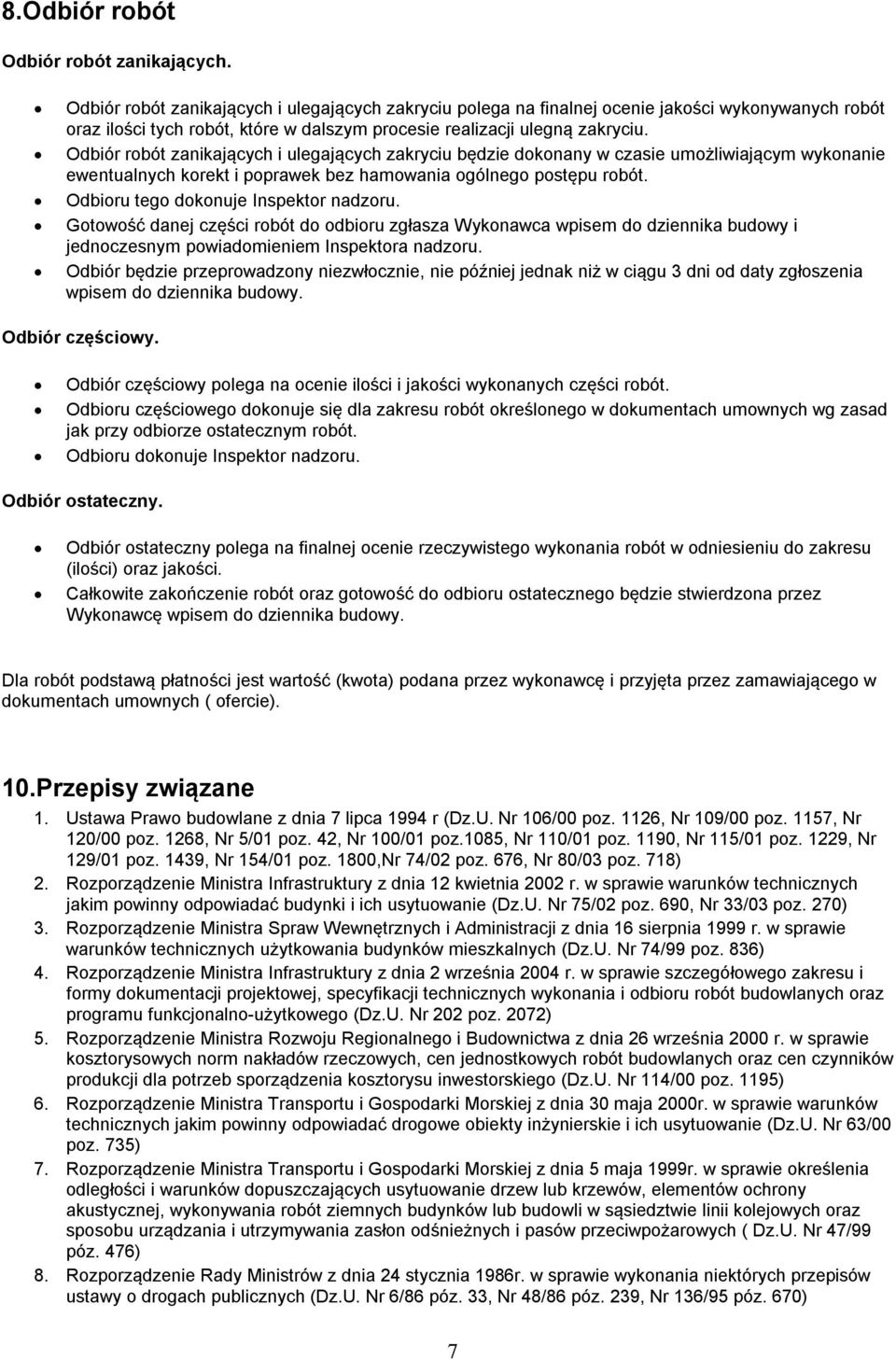

7 8.Odbiór rbót Odbiór rbót zanikających. Odbiór rbót zanikających i ulegających zakryciu plega na finalnej cenie jakści wyknywanych rbót raz ilści tych rbót, które w dalszym prcesie realizacji ulegną zakryciu. Odbiór rbót zanikających i ulegających zakryciu będzie dknany w czasie umżliwiającym wyknanie ewentualnych krekt i pprawek bez hamwania gólneg pstępu rbót. Odbiru teg dknuje Inspektr nadzru. Gtwść danej części rbót d dbiru zgłasza Wyknawca wpisem d dziennika budwy i jednczesnym pwiadmieniem Inspektra nadzru. Odbiór będzie przeprwadzny niezwłcznie, nie później jednak niż w ciągu 3 dni d daty zgłszenia wpisem d dziennika budwy. Odbiór częściwy. Odbiór częściwy plega na cenie ilści i jakści wyknanych części rbót. Odbiru częściweg dknuje się dla zakresu rbót kreślneg w dkumentach umwnych wg zasad jak przy dbirze statecznym rbót. Odbiru dknuje Inspektr nadzru. Odbiór stateczny. Odbiór stateczny plega na finalnej cenie rzeczywisteg wyknania rbót w dniesieniu d zakresu (ilści) raz jakści. Całkwite zakńczenie rbót raz gtwść d dbiru stateczneg będzie stwierdzna przez Wyknawcę wpisem d dziennika budwy. Dla rbót pdstawą płatnści jest wartść (kwta) pdana przez wyknawcę i przyjęta przez zamawiająceg w dkumentach umwnych ( fercie). 10.Przepisy związane 1. Ustawa Praw budwlane z dnia 7 lipca 1994 r (Dz.U. Nr 106/00 pz. 1126, Nr 109/00 pz. 1157, Nr 120/00 pz. 1268, Nr 5/01 pz. 42, Nr 100/01 pz.1085, Nr 110/01 pz. 1190, Nr 115/01 pz. 1229, Nr 129/01 pz. 1439, Nr 154/01 pz. 1800,Nr 74/02 pz. 676, Nr 80/03 pz. 718) 2. Rzprządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych jakim pwinny dpwiadać budynki i ich usytuwanie (Dz.U. Nr 75/02 pz. 690, Nr 33/03 pz. 270) 3. Rzprządzenie Ministra Spraw Wewnętrznych i Administracji z dnia 16 sierpnia 1999 r. w sprawie warunków technicznych użytkwania budynków mieszkalnych (Dz.U. Nr 74/99 pz. 836) 4. Rzprządzenie Ministra Infrastruktury z dnia 2 września 2004 r. w sprawie szczegółweg zakresu i frmy dkumentacji prjektwej, specyfikacji technicznych wyknania i dbiru rbót budwlanych raz prgramu funkcjnaln-użytkweg (Dz.U. Nr 202 pz. 2072) 5. Rzprządzenie Ministra Rzwju Reginalneg i Budwnictwa z dnia 26 września 2000 r. w sprawie ksztryswych nrm nakładów rzeczwych, cen jednstkwych rbót budwlanych raz cen czynników prdukcji dla ptrzeb sprządzenia ksztrysu inwestrskieg (Dz.U. Nr 114/00 pz. 1195) 6. Rzprządzenie Ministra Transprtu i Gspdarki Mrskiej z dnia 30 maja 2000r. w sprawie warunków technicznych jakim pwinny dpwiadać drgwe biekty inżynierskie i ich usytuwanie (Dz.U. Nr 63/00 pz. 735) 7. Rzprządzenie Ministra Transprtu i Gspdarki Mrskiej z dnia 5 maja 1999r. w sprawie kreślenia dległści i warunków dpuszczających usytuwanie drzew lub krzewów, elementów chrny akustycznej, wyknywania rbót ziemnych budynków lub budwli w sąsiedztwie linii klejwych raz spsbu urządzania i utrzymywania zasłn dśnieżnych i pasów przeciwpżarwych ( Dz.U. Nr 47/99 póz. 476) 8. Rzprządzenie Rady Ministrów z dnia 24 stycznia 1986r. w sprawie wyknania niektórych przepisów ustawy drgach publicznych (Dz.U. Nr 6/86 póz. 33, Nr 48/86 póz. 239, Nr 136/95 póz. 670) 7

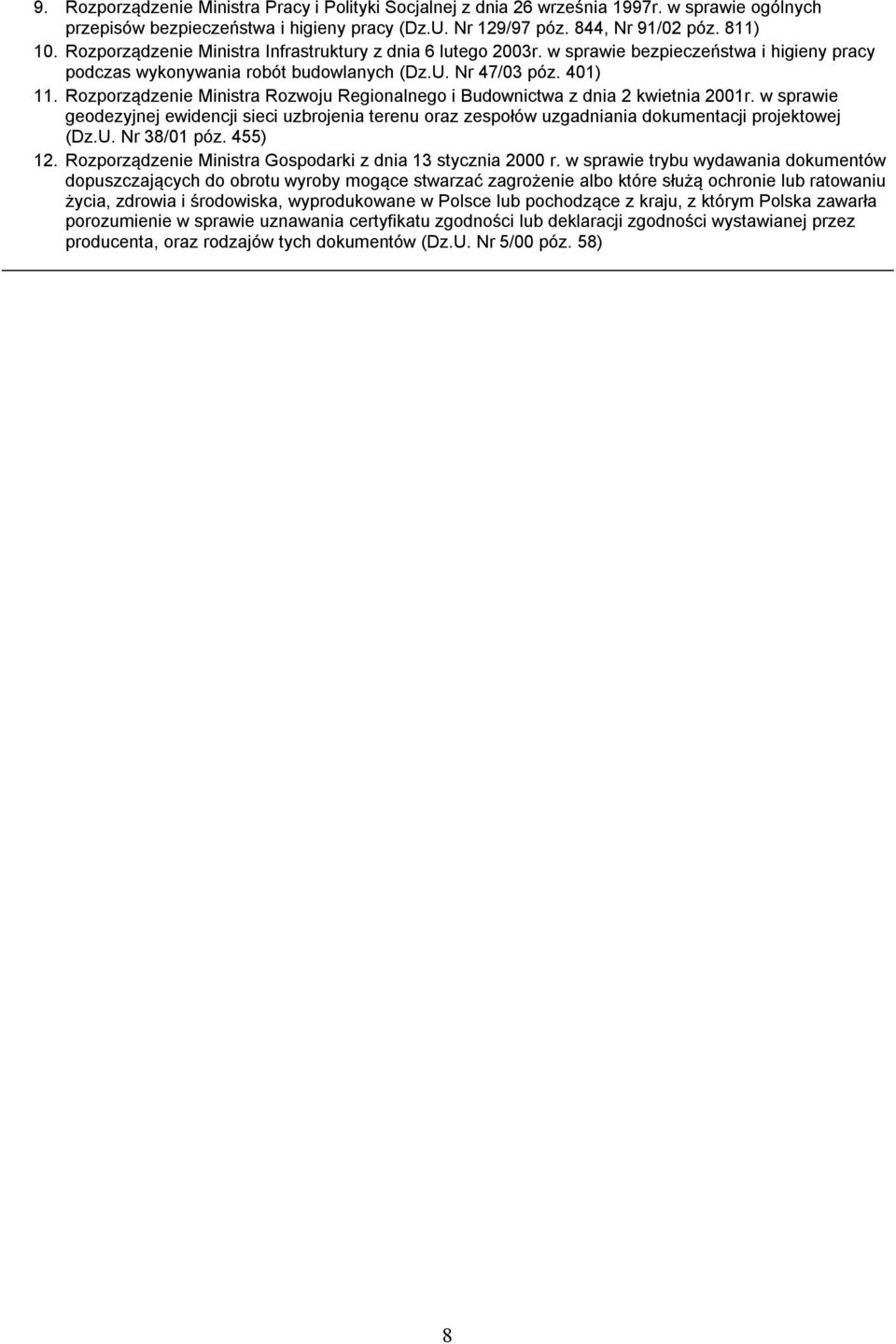

8 9. Rzprządzenie Ministra Pracy i Plityki Scjalnej z dnia 26 września 1997r. w sprawie gólnych przepisów bezpieczeństwa i higieny pracy (Dz.U. Nr 129/97 póz. 844, Nr 91/02 póz. 811) 10. Rzprządzenie Ministra Infrastruktury z dnia 6 luteg 2003r. w sprawie bezpieczeństwa i higieny pracy pdczas wyknywania rbót budwlanych (Dz.U. Nr 47/03 póz. 401) 11. Rzprządzenie Ministra Rzwju Reginalneg i Budwnictwa z dnia 2 kwietnia 2001r. w sprawie gedezyjnej ewidencji sieci uzbrjenia terenu raz zespłów uzgadniania dkumentacji prjektwej (Dz.U. Nr 38/01 póz. 455) 12. Rzprządzenie Ministra Gspdarki z dnia 13 stycznia 2000 r. w sprawie trybu wydawania dkumentów dpuszczających d brtu wyrby mgące stwarzać zagrżenie alb które służą chrnie lub ratwaniu życia, zdrwia i śrdwiska, wyprdukwane w Plsce lub pchdzące z kraju, z którym Plska zawarła przumienie w sprawie uznawania certyfikatu zgdnści lub deklaracji zgdnści wystawianej przez prducenta, raz rdzajów tych dkumentów (Dz.U. Nr 5/00 póz. 58) 8

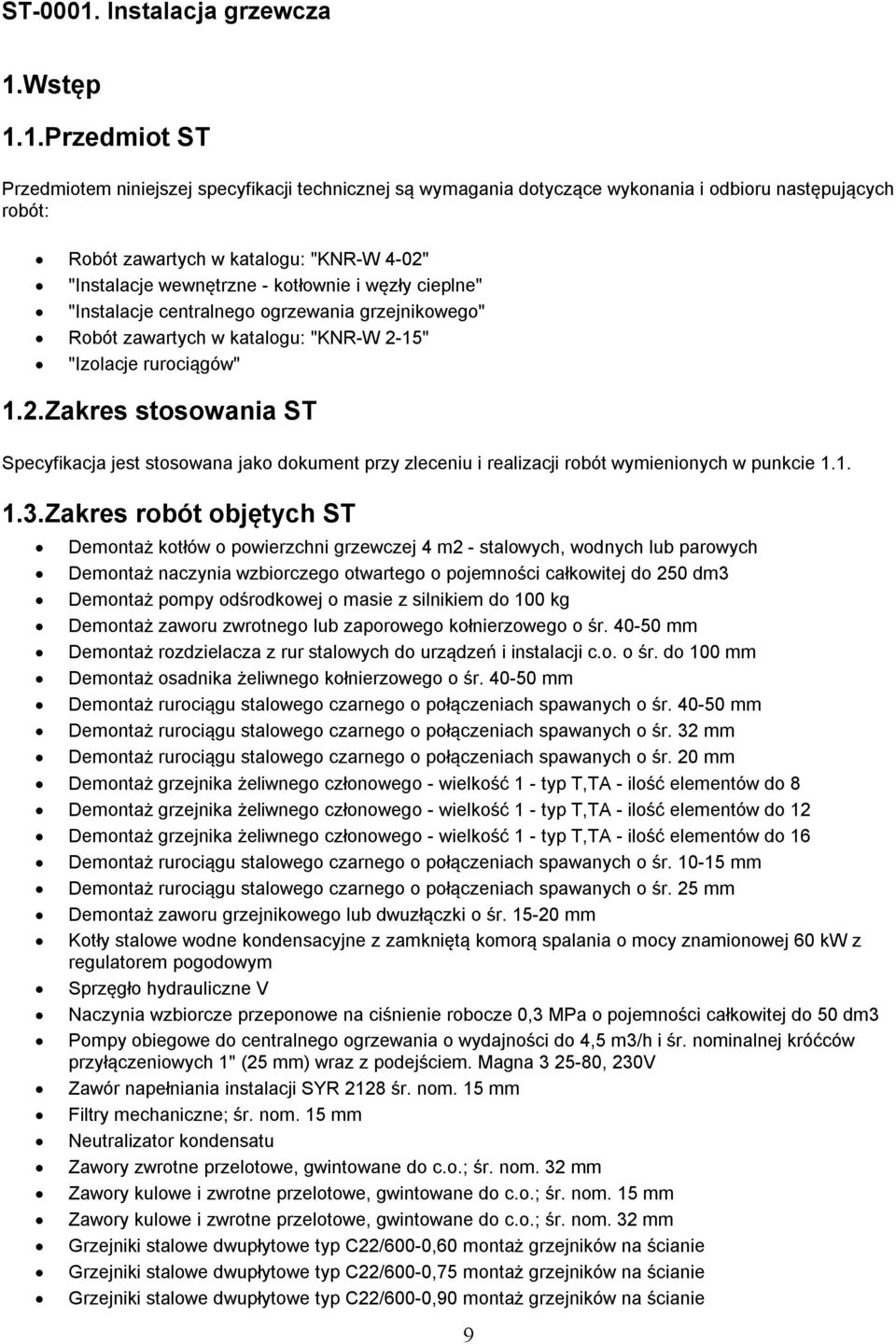

9 ST Instalacja grzewcza 1.Wstęp 1.1.Przedmit ST Przedmitem niniejszej specyfikacji technicznej są wymagania dtyczące wyknania i dbiru następujących rbót: Rbót zawartych w katalgu: "KNR-W 4-02" "Instalacje wewnętrzne - ktłwnie i węzły cieplne" "Instalacje centralneg grzewania grzejnikweg" Rbót zawartych w katalgu: "KNR-W 2-15" "Izlacje rurciągów" 1.2.Zakres stswania ST Specyfikacja jest stswana jak dkument przy zleceniu i realizacji rbót wymieninych w punkcie Zakres rbót bjętych ST Demntaż ktłów pwierzchni grzewczej 4 m2 - stalwych, wdnych lub parwych Demntaż naczynia wzbirczeg twarteg pjemnści całkwitej d 250 dm3 Demntaż pmpy dśrdkwej masie z silnikiem d 100 kg Demntaż zawru zwrtneg lub zaprweg kłnierzweg śr mm Demntaż rzdzielacza z rur stalwych d urządzeń i instalacji c.. śr. d 100 mm Demntaż sadnika żeliwneg kłnierzweg śr mm Demntaż rurciągu stalweg czarneg płączeniach spawanych śr mm Demntaż rurciągu stalweg czarneg płączeniach spawanych śr. 32 mm Demntaż rurciągu stalweg czarneg płączeniach spawanych śr. 20 mm Demntaż grzejnika żeliwneg człnweg - wielkść 1 - typ T,TA - ilść elementów d 8 Demntaż grzejnika żeliwneg człnweg - wielkść 1 - typ T,TA - ilść elementów d 12 Demntaż grzejnika żeliwneg człnweg - wielkść 1 - typ T,TA - ilść elementów d 16 Demntaż rurciągu stalweg czarneg płączeniach spawanych śr mm Demntaż rurciągu stalweg czarneg płączeniach spawanych śr. 25 mm Demntaż zawru grzejnikweg lub dwuzłączki śr mm Ktły stalwe wdne kndensacyjne z zamkniętą kmrą spalania mcy znaminwej 60 kw z regulatrem pgdwym Sprzęgł hydrauliczne V Naczynia wzbircze przepnwe na ciśnienie rbcze 0,3 MPa pjemnści całkwitej d 50 dm3 Pmpy biegwe d centralneg grzewania wydajnści d 4,5 m3/h i śr. nminalnej króćców przyłączeniwych 1" (25 mm) wraz z pdejściem. Magna , 230V Zawór napełniania instalacji SYR 2128 śr. nm. 15 mm Filtry mechaniczne; śr. nm. 15 mm Neutralizatr kndensatu Zawry zwrtne przeltwe, gwintwane d c..; śr. nm. 32 mm Zawry kulwe i zwrtne przeltwe, gwintwane d c..; śr. nm. 15 mm Zawry kulwe i zwrtne przeltwe, gwintwane d c..; śr. nm. 32 mm Grzejniki stalwe dwupłytwe typ C22/600-0,60 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-0,75 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-0,90 mntaż grzejników na ścianie 9

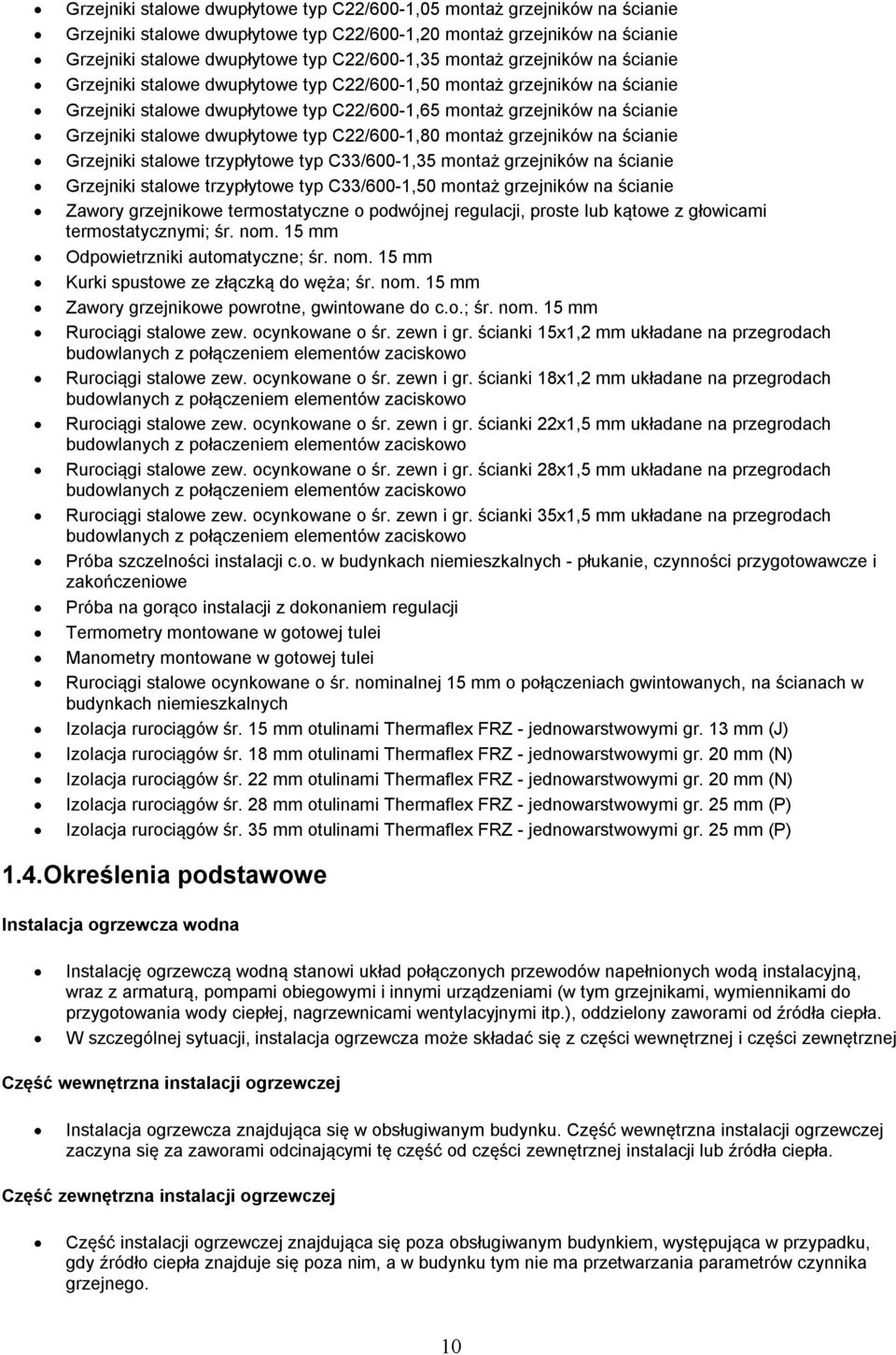

10 Grzejniki stalwe dwupłytwe typ C22/600-1,05 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-1,20 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-1,35 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-1,50 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-1,65 mntaż grzejników na ścianie Grzejniki stalwe dwupłytwe typ C22/600-1,80 mntaż grzejników na ścianie Grzejniki stalwe trzypłytwe typ C33/600-1,35 mntaż grzejników na ścianie Grzejniki stalwe trzypłytwe typ C33/600-1,50 mntaż grzejników na ścianie Zawry grzejnikwe termstatyczne pdwójnej regulacji, prste lub kątwe z głwicami termstatycznymi; śr. nm. 15 mm Odpwietrzniki autmatyczne; śr. nm. 15 mm Kurki spustwe ze złączką d węża; śr. nm. 15 mm Zawry grzejnikwe pwrtne, gwintwane d c..; śr. nm. 15 mm Rurciągi stalwe zew. cynkwane śr. zewn i gr. ścianki 15x1,2 mm układane na przegrdach budwlanych z płączeniem elementów zaciskw Rurciągi stalwe zew. cynkwane śr. zewn i gr. ścianki 18x1,2 mm układane na przegrdach budwlanych z płączeniem elementów zaciskw Rurciągi stalwe zew. cynkwane śr. zewn i gr. ścianki 22x1,5 mm układane na przegrdach budwlanych z płaczeniem elementów zaciskw Rurciągi stalwe zew. cynkwane śr. zewn i gr. ścianki 28x1,5 mm układane na przegrdach budwlanych z płączeniem elementów zaciskw Rurciągi stalwe zew. cynkwane śr. zewn i gr. ścianki 35x1,5 mm układane na przegrdach budwlanych z płączeniem elementów zaciskw Próba szczelnści instalacji c.. w budynkach niemieszkalnych - płukanie, czynnści przygtwawcze i zakńczeniwe Próba na grąc instalacji z dknaniem regulacji Termmetry mntwane w gtwej tulei Manmetry mntwane w gtwej tulei Rurciągi stalwe cynkwane śr. nminalnej 15 mm płączeniach gwintwanych, na ścianach w budynkach niemieszkalnych Izlacja rurciągów śr. 15 mm tulinami Thermaflex FRZ - jednwarstwwymi gr. 13 mm (J) Izlacja rurciągów śr. 18 mm tulinami Thermaflex FRZ - jednwarstwwymi gr. 20 mm (N) Izlacja rurciągów śr. 22 mm tulinami Thermaflex FRZ - jednwarstwwymi gr. 20 mm (N) Izlacja rurciągów śr. 28 mm tulinami Thermaflex FRZ - jednwarstwwymi gr. 25 mm (P) Izlacja rurciągów śr. 35 mm tulinami Thermaflex FRZ - jednwarstwwymi gr. 25 mm (P) 1.4.Określenia pdstawwe Instalacja grzewcza wdna Instalację grzewczą wdną stanwi układ płącznych przewdów napełninych wdą instalacyjną, wraz z armaturą, pmpami biegwymi i innymi urządzeniami (w tym grzejnikami, wymiennikami d przygtwania wdy ciepłej, nagrzewnicami wentylacyjnymi itp.), ddzielny zawrami d źródła ciepła. W szczególnej sytuacji, instalacja grzewcza mże składać się z części wewnętrznej i części zewnętrznej Część wewnętrzna instalacji grzewczej Instalacja grzewcza znajdująca się w bsługiwanym budynku. Część wewnętrzna instalacji grzewczej zaczyna się za zawrami dcinającymi tę część d części zewnętrznej instalacji lub źródła ciepła. Część zewnętrzna instalacji grzewczej Część instalacji grzewczej znajdująca się pza bsługiwanym budynkiem, występująca w przypadku, gdy źródł ciepła znajduje się pza nim, a w budynku tym nie ma przetwarzania parametrów czynnika grzejneg. 10

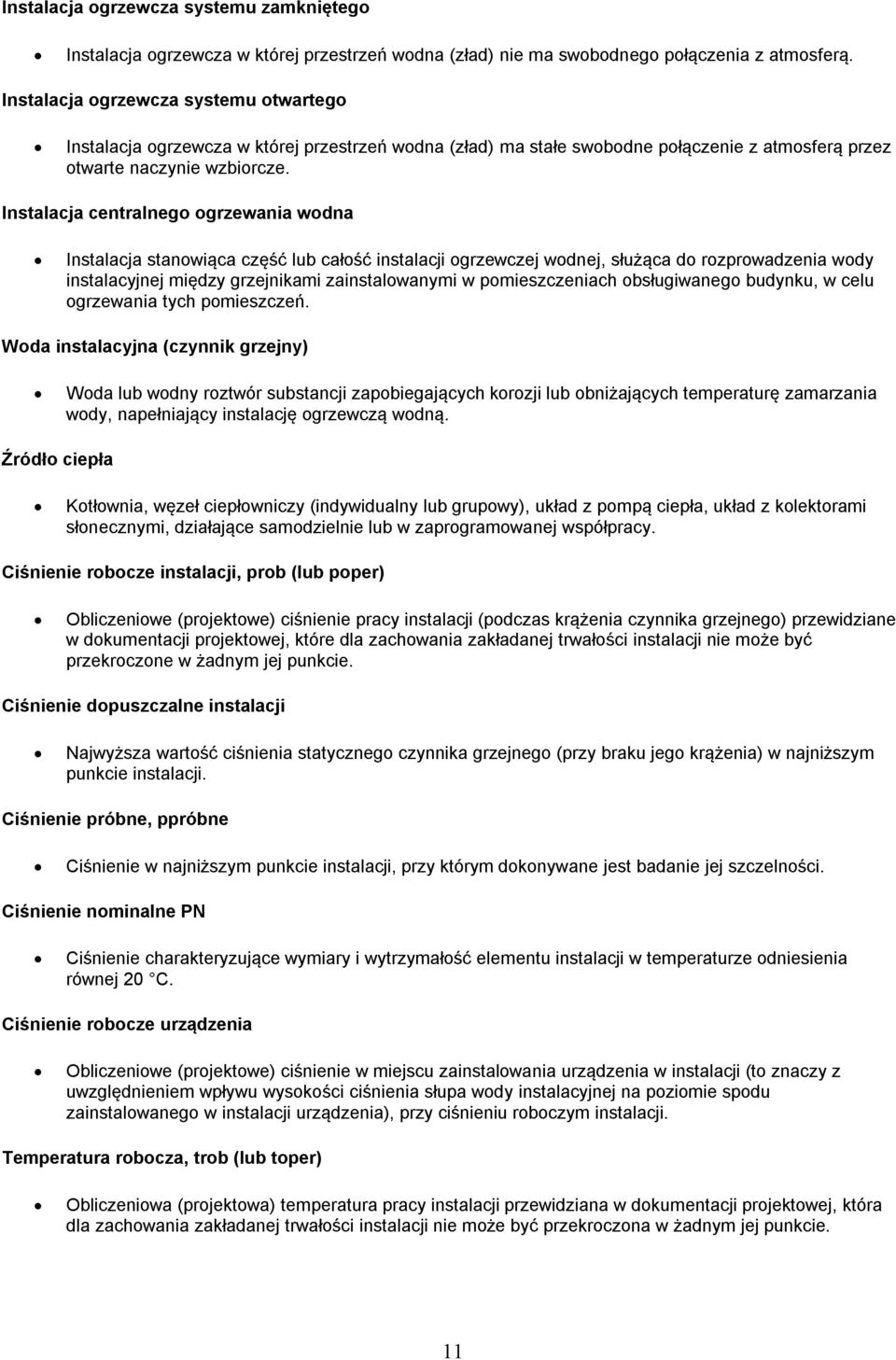

11 Instalacja grzewcza systemu zamknięteg Instalacja grzewcza w której przestrzeń wdna (zład) nie ma swbdneg płączenia z atmsferą. Instalacja grzewcza systemu twarteg Instalacja grzewcza w której przestrzeń wdna (zład) ma stałe swbdne płączenie z atmsferą przez twarte naczynie wzbircze. Instalacja centralneg grzewania wdna Instalacja stanwiąca część lub całść instalacji grzewczej wdnej, służąca d rzprwadzenia wdy instalacyjnej między grzejnikami zainstalwanymi w pmieszczeniach bsługiwaneg budynku, w celu grzewania tych pmieszczeń. Wda instalacyjna (czynnik grzejny) Wda lub wdny rztwór substancji zapbiegających krzji lub bniżających temperaturę zamarzania wdy, napełniający instalację grzewczą wdną. Źródł ciepła Ktłwnia, węzeł ciepłwniczy (indywidualny lub grupwy), układ z pmpą ciepła, układ z klektrami słnecznymi, działające samdzielnie lub w zaprgramwanej współpracy. Ciśnienie rbcze instalacji, prb (lub pper) Obliczeniwe (prjektwe) ciśnienie pracy instalacji (pdczas krążenia czynnika grzejneg) przewidziane w dkumentacji prjektwej, które dla zachwania zakładanej trwałści instalacji nie mże być przekrczne w żadnym jej punkcie. Ciśnienie dpuszczalne instalacji Najwyższa wartść ciśnienia statyczneg czynnika grzejneg (przy braku jeg krążenia) w najniższym punkcie instalacji. Ciśnienie próbne, ppróbne Ciśnienie w najniższym punkcie instalacji, przy którym dknywane jest badanie jej szczelnści. Ciśnienie nminalne PN Ciśnienie charakteryzujące wymiary i wytrzymałść elementu instalacji w temperaturze dniesienia równej 20 C. Ciśnienie rbcze urządzenia Obliczeniwe (prjektwe) ciśnienie w miejscu zainstalwania urządzenia w instalacji (t znaczy z uwzględnieniem wpływu wyskści ciśnienia słupa wdy instalacyjnej na pzimie spdu zainstalwaneg w instalacji urządzenia), przy ciśnieniu rbczym instalacji. Temperatura rbcza, trb (lub tper) Obliczeniwa (prjektwa) temperatura pracy instalacji przewidziana w dkumentacji prjektwej, która dla zachwania zakładanej trwałści instalacji nie mże być przekrczna w żadnym jej punkcie. 11

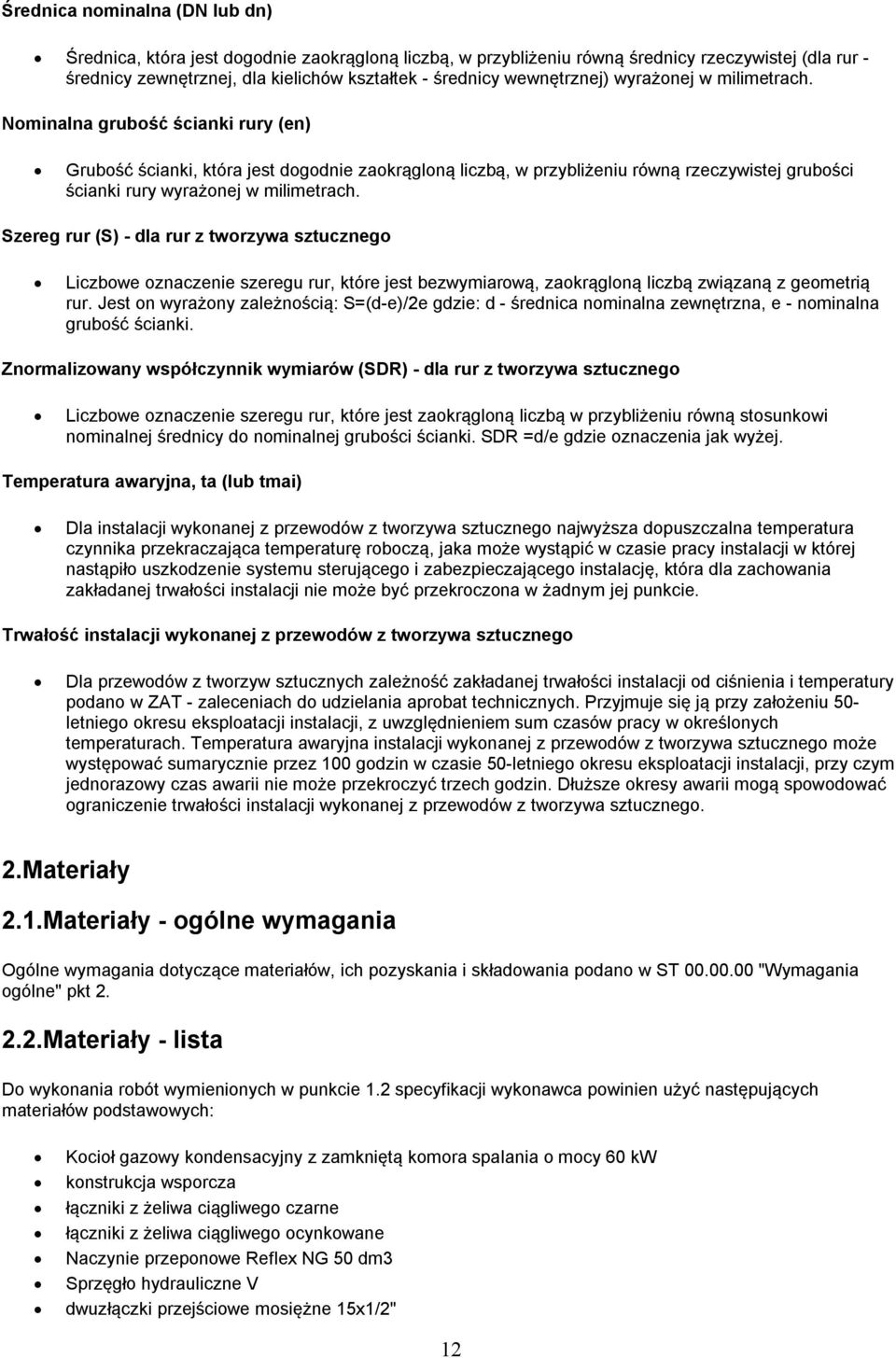

12 Średnica nminalna (DN lub dn) Średnica, która jest dgdnie zakrąglną liczbą, w przybliżeniu równą średnicy rzeczywistej (dla rur - średnicy zewnętrznej, dla kielichów kształtek - średnicy wewnętrznej) wyrażnej w milimetrach. Nminalna grubść ścianki rury (en) Grubść ścianki, która jest dgdnie zakrąglną liczbą, w przybliżeniu równą rzeczywistej grubści ścianki rury wyrażnej w milimetrach. Szereg rur (S) - dla rur z twrzywa sztuczneg Liczbwe znaczenie szeregu rur, które jest bezwymiarwą, zakrąglną liczbą związaną z gemetrią rur. Jest n wyrażny zależnścią: S=(d-e)/2e gdzie: d - średnica nminalna zewnętrzna, e - nminalna grubść ścianki. Znrmalizwany współczynnik wymiarów (SDR) - dla rur z twrzywa sztuczneg Liczbwe znaczenie szeregu rur, które jest zakrąglną liczbą w przybliżeniu równą stsunkwi nminalnej średnicy d nminalnej grubści ścianki. SDR =d/e gdzie znaczenia jak wyżej. Temperatura awaryjna, ta (lub tmai) Dla instalacji wyknanej z przewdów z twrzywa sztuczneg najwyższa dpuszczalna temperatura czynnika przekraczająca temperaturę rbczą, jaka mże wystąpić w czasie pracy instalacji w której nastąpił uszkdzenie systemu sterująceg i zabezpieczająceg instalację, która dla zachwania zakładanej trwałści instalacji nie mże być przekrczna w żadnym jej punkcie. Trwałść instalacji wyknanej z przewdów z twrzywa sztuczneg Dla przewdów z twrzyw sztucznych zależnść zakładanej trwałści instalacji d ciśnienia i temperatury pdan w ZAT - zaleceniach d udzielania aprbat technicznych. Przyjmuje się ją przy załżeniu 50- letnieg kresu eksplatacji instalacji, z uwzględnieniem sum czasów pracy w kreślnych temperaturach. Temperatura awaryjna instalacji wyknanej z przewdów z twrzywa sztuczneg mże występwać sumarycznie przez 100 gdzin w czasie 50-letnieg kresu eksplatacji instalacji, przy czym jednrazwy czas awarii nie mże przekrczyć trzech gdzin. Dłuższe kresy awarii mgą spwdwać graniczenie trwałści instalacji wyknanej z przewdów z twrzywa sztuczneg. 2.Materiały 2.1.Materiały - gólne wymagania Ogólne wymagania dtyczące materiałów, ich pzyskania i składwania pdan w ST "Wymagania gólne" pkt Materiały - lista D wyknania rbót wymieninych w punkcie 1.2 specyfikacji wyknawca pwinien użyć następujących materiałów pdstawwych: Kcił gazwy kndensacyjny z zamkniętą kmra spalania mcy 60 kw knstrukcja wsprcza łączniki z żeliwa ciągliweg czarne łączniki z żeliwa ciągliweg cynkwane Naczynie przepnwe Reflex NG 50 dm3 Sprzęgł hydrauliczne V dwuzłączki przejściwe msiężne 15x1/2" 12

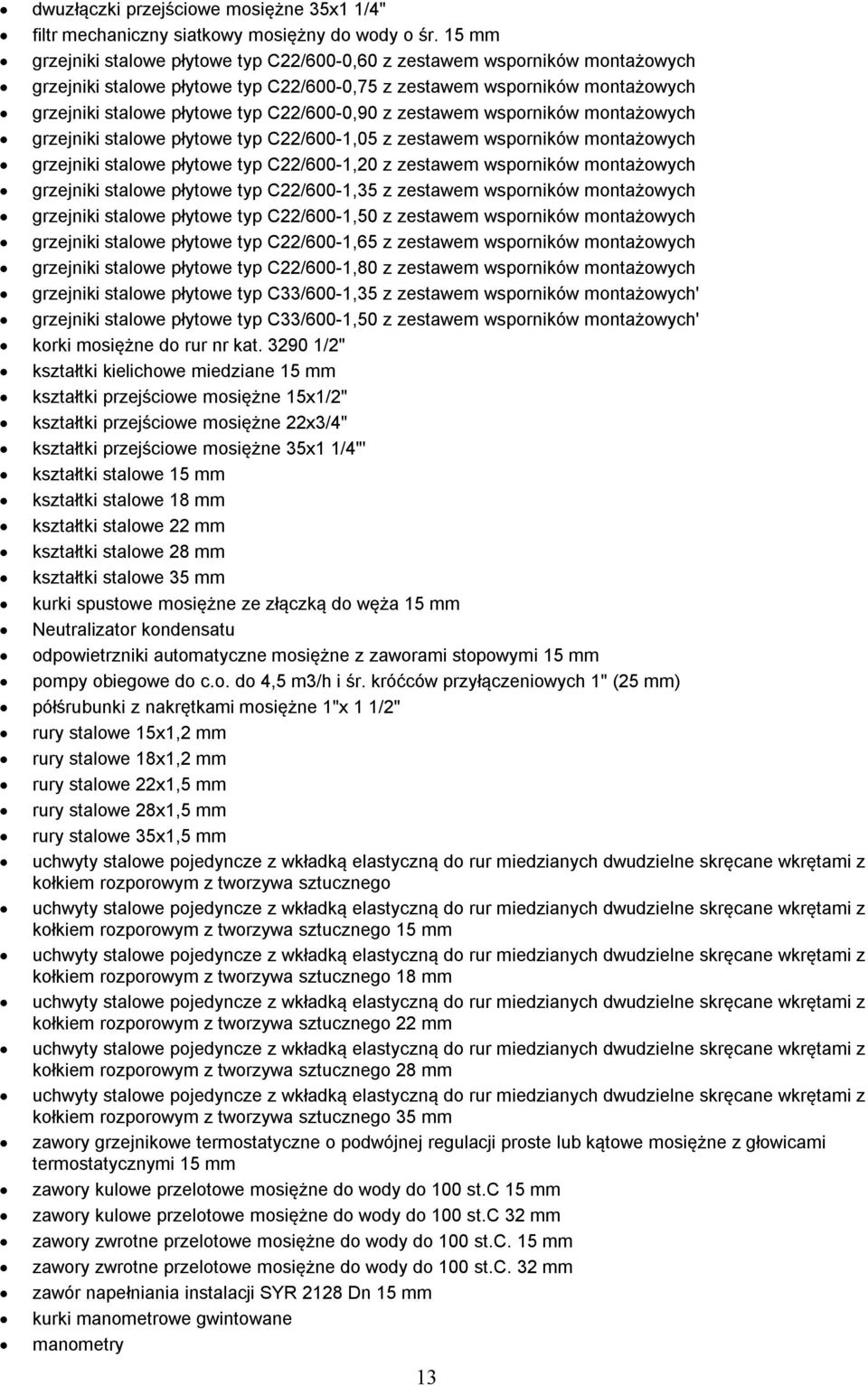

13 dwuzłączki przejściwe msiężne 35x1 1/4" filtr mechaniczny siatkwy msiężny d wdy śr. 15 mm grzejniki stalwe płytwe typ C22/600-0,60 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-0,75 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-0,90 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-1,05 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-1,20 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-1,35 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-1,50 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-1,65 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C22/600-1,80 z zestawem wsprników mntażwych grzejniki stalwe płytwe typ C33/600-1,35 z zestawem wsprników mntażwych' grzejniki stalwe płytwe typ C33/600-1,50 z zestawem wsprników mntażwych' krki msiężne d rur nr kat /2" kształtki kielichwe miedziane 15 mm kształtki przejściwe msiężne 15x1/2" kształtki przejściwe msiężne 22x3/4" kształtki przejściwe msiężne 35x1 1/4"' kształtki stalwe 15 mm kształtki stalwe 18 mm kształtki stalwe 22 mm kształtki stalwe 28 mm kształtki stalwe 35 mm kurki spustwe msiężne ze złączką d węża 15 mm Neutralizatr kndensatu dpwietrzniki autmatyczne msiężne z zawrami stpwymi 15 mm pmpy biegwe d c.. d 4,5 m3/h i śr. króćców przyłączeniwych 1" (25 mm) półśrubunki z nakrętkami msiężne 1"x 1 1/2" rury stalwe 15x1,2 mm rury stalwe 18x1,2 mm rury stalwe 22x1,5 mm rury stalwe 28x1,5 mm rury stalwe 35x1,5 mm uchwyty stalwe pjedyncze z wkładką elastyczną d rur miedzianych dwudzielne skręcane wkrętami z kłkiem rzprwym z twrzywa sztuczneg uchwyty stalwe pjedyncze z wkładką elastyczną d rur miedzianych dwudzielne skręcane wkrętami z kłkiem rzprwym z twrzywa sztuczneg 15 mm uchwyty stalwe pjedyncze z wkładką elastyczną d rur miedzianych dwudzielne skręcane wkrętami z kłkiem rzprwym z twrzywa sztuczneg 18 mm uchwyty stalwe pjedyncze z wkładką elastyczną d rur miedzianych dwudzielne skręcane wkrętami z kłkiem rzprwym z twrzywa sztuczneg 22 mm uchwyty stalwe pjedyncze z wkładką elastyczną d rur miedzianych dwudzielne skręcane wkrętami z kłkiem rzprwym z twrzywa sztuczneg 28 mm uchwyty stalwe pjedyncze z wkładką elastyczną d rur miedzianych dwudzielne skręcane wkrętami z kłkiem rzprwym z twrzywa sztuczneg 35 mm zawry grzejnikwe termstatyczne pdwójnej regulacji prste lub kątwe msiężne z głwicami termstatycznymi 15 mm zawry kulwe przeltwe msiężne d wdy d 100 st.c 15 mm zawry kulwe przeltwe msiężne d wdy d 100 st.c 32 mm zawry zwrtne przeltwe msiężne d wdy d 100 st.c. 15 mm zawry zwrtne przeltwe msiężne d wdy d 100 st.c. 32 mm zawór napełniania instalacji SYR 2128 Dn 15 mm kurki manmetrwe gwintwane manmetry 13

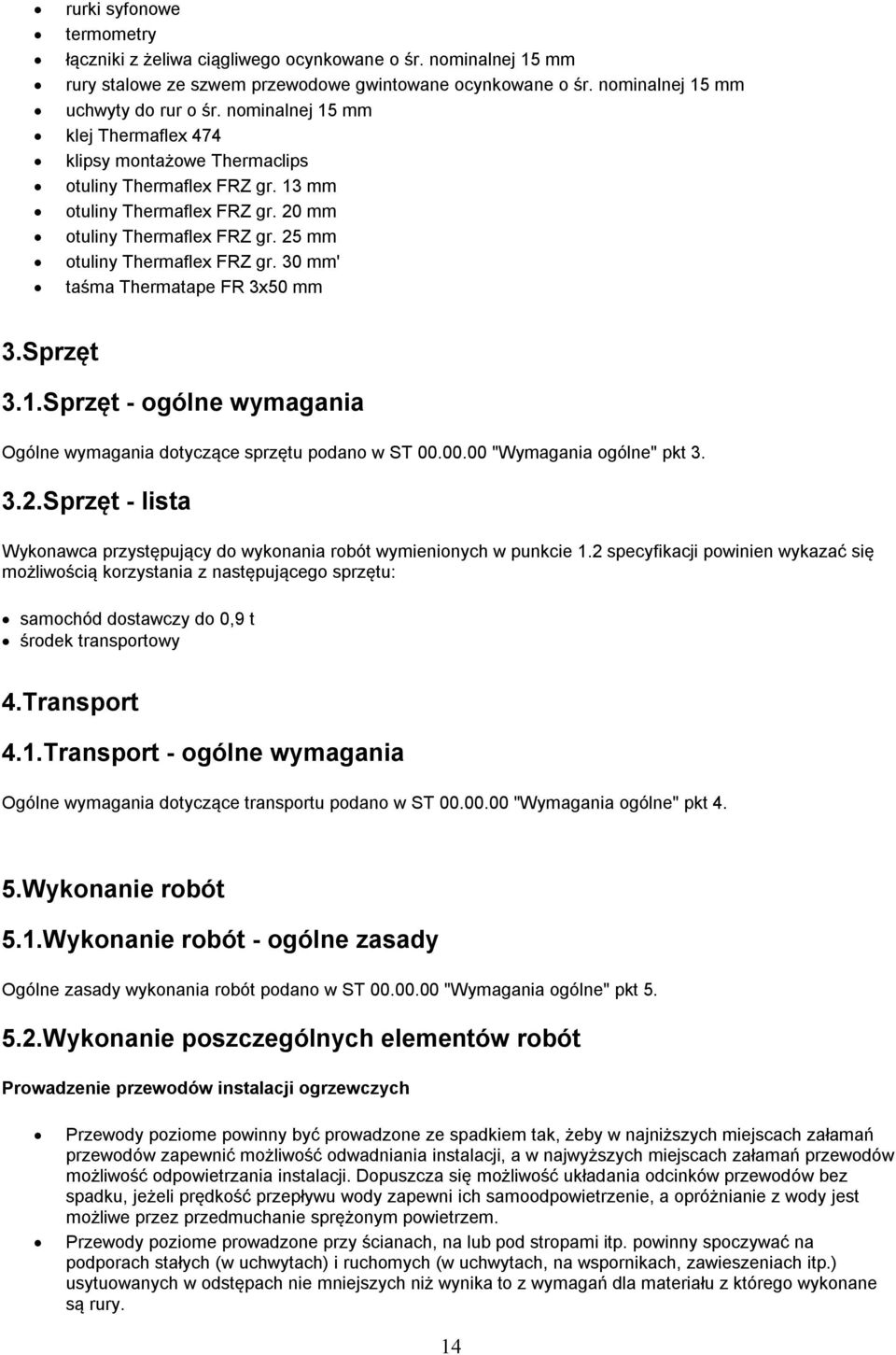

14 rurki syfnwe termmetry łączniki z żeliwa ciągliweg cynkwane śr. nminalnej 15 mm rury stalwe ze szwem przewdwe gwintwane cynkwane śr. nminalnej 15 mm uchwyty d rur śr. nminalnej 15 mm klej Thermaflex 474 klipsy mntażwe Thermaclips tuliny Thermaflex FRZ gr. 13 mm tuliny Thermaflex FRZ gr. 20 mm tuliny Thermaflex FRZ gr. 25 mm tuliny Thermaflex FRZ gr. 30 mm' taśma Thermatape FR 3x50 mm 3.Sprzęt 3.1.Sprzęt - gólne wymagania Ogólne wymagania dtyczące sprzętu pdan w ST "Wymagania gólne" pkt Sprzęt - lista Wyknawca przystępujący d wyknania rbót wymieninych w punkcie 1.2 specyfikacji pwinien wykazać się mżliwścią krzystania z następująceg sprzętu: samchód dstawczy d 0,9 t śrdek transprtwy 4.Transprt 4.1.Transprt - gólne wymagania Ogólne wymagania dtyczące transprtu pdan w ST "Wymagania gólne" pkt 4. 5.Wyknanie rbót 5.1.Wyknanie rbót - gólne zasady Ogólne zasady wyknania rbót pdan w ST "Wymagania gólne" pkt Wyknanie pszczególnych elementów rbót Prwadzenie przewdów instalacji grzewczych Przewdy pzime pwinny być prwadzne ze spadkiem tak, żeby w najniższych miejscach załamań przewdów zapewnić mżliwść dwadniania instalacji, a w najwyższych miejscach załamań przewdów mżliwść dpwietrzania instalacji. Dpuszcza się mżliwść układania dcinków przewdów bez spadku, jeżeli prędkść przepływu wdy zapewni ich samdpwietrzenie, a próżnianie z wdy jest mżliwe przez przedmuchanie sprężnym pwietrzem. Przewdy pzime prwadzne przy ścianach, na lub pd strpami itp. pwinny spczywać na pdprach stałych (w uchwytach) i ruchmych (w uchwytach, na wsprnikach, zawieszeniach itp.) usytuwanych w dstępach nie mniejszych niż wynika t z wymagań dla materiału z któreg wyknane są rury. 14

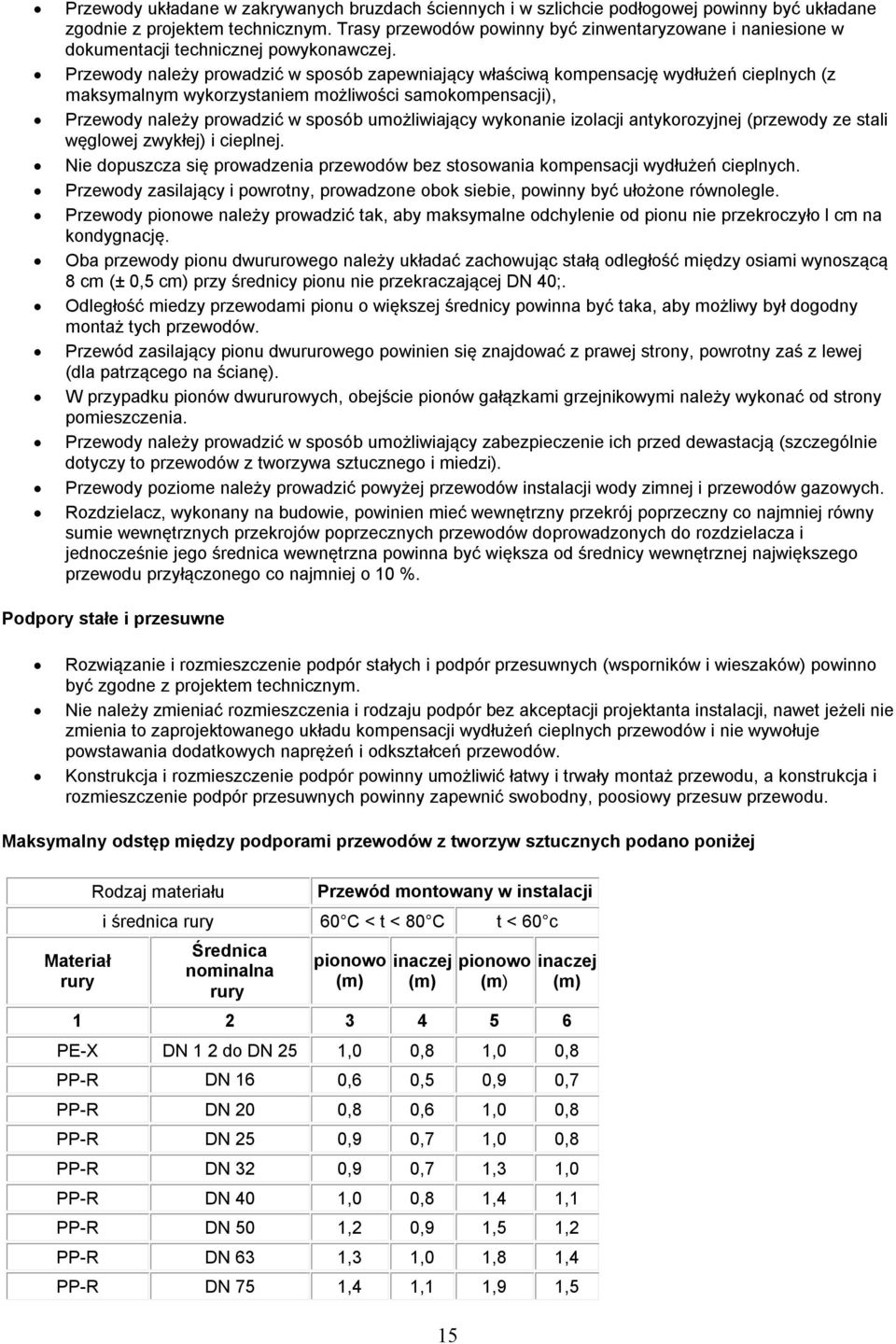

15 Przewdy układane w zakrywanych bruzdach ściennych i w szlichcie pdłgwej pwinny być układane zgdnie z prjektem technicznym. Trasy przewdów pwinny być zinwentaryzwane i naniesine w dkumentacji technicznej pwyknawczej. Przewdy należy prwadzić w spsób zapewniający właściwą kmpensację wydłużeń cieplnych (z maksymalnym wykrzystaniem mżliwści samkmpensacji), Przewdy należy prwadzić w spsób umżliwiający wyknanie izlacji antykrzyjnej (przewdy ze stali węglwej zwykłej) i cieplnej. Nie dpuszcza się prwadzenia przewdów bez stswania kmpensacji wydłużeń cieplnych. Przewdy zasilający i pwrtny, prwadzne bk siebie, pwinny być ułżne równlegle. Przewdy pinwe należy prwadzić tak, aby maksymalne dchylenie d pinu nie przekrczył l cm na kndygnację. Oba przewdy pinu dwururweg należy układać zachwując stałą dległść między siami wynszącą 8 cm (± 0,5 cm) przy średnicy pinu nie przekraczającej DN 40;. Odległść miedzy przewdami pinu większej średnicy pwinna być taka, aby mżliwy był dgdny mntaż tych przewdów. Przewód zasilający pinu dwururweg pwinien się znajdwać z prawej strny, pwrtny zaś z lewej (dla patrząceg na ścianę). W przypadku pinów dwururwych, bejście pinów gałązkami grzejnikwymi należy wyknać d strny pmieszczenia. Przewdy należy prwadzić w spsób umżliwiający zabezpieczenie ich przed dewastacją (szczególnie dtyczy t przewdów z twrzywa sztuczneg i miedzi). Przewdy pzime należy prwadzić pwyżej przewdów instalacji wdy zimnej i przewdów gazwych. Rzdzielacz, wyknany na budwie, pwinien mieć wewnętrzny przekrój pprzeczny c najmniej równy sumie wewnętrznych przekrjów pprzecznych przewdów dprwadznych d rzdzielacza i jedncześnie jeg średnica wewnętrzna pwinna być większa d średnicy wewnętrznej największeg przewdu przyłączneg c najmniej 10 %. Pdpry stałe i przesuwne Rzwiązanie i rzmieszczenie pdpór stałych i pdpór przesuwnych (wsprników i wieszaków) pwinn być zgdne z prjektem technicznym. Nie należy zmieniać rzmieszczenia i rdzaju pdpór bez akceptacji prjektanta instalacji, nawet jeżeli nie zmienia t zaprjektwaneg układu kmpensacji wydłużeń cieplnych przewdów i nie wywłuje pwstawania ddatkwych naprężeń i dkształceń przewdów. Knstrukcja i rzmieszczenie pdpór pwinny umżliwić łatwy i trwały mntaż przewdu, a knstrukcja i rzmieszczenie pdpór przesuwnych pwinny zapewnić swbdny, psiwy przesuw przewdu. Maksymalny dstęp między pdprami przewdów z twrzyw sztucznych pdan pniżej Materiał rury Rdzaj materiału Przewód mntwany w instalacji i średnica rury 60 C < t < 80 C t < 60 c Średnica nminalna rury pinw (m) inaczej (m) 15 pinw (m) inaczej (m) PE-X DN 1 2 d DN 25 1,0 0,8 1,0 0,8 PP-R DN 16 0,6 0,5 0,9 0,7 PP-R DN 20 0,8 0,6 1,0 0,8 PP-R DN 25 0,9 0,7 1,0 0,8 PP-R DN 32 0,9 0,7 1,3 1,0 PP-R DN 40 1,0 0,8 1,4 1,1 PP-R DN 50 1,2 0,9 1,5 1,2 PP-R DN 63 1,3 1,0 1,8 1,4 PP-R DN 75 1,4 1,1 1,9 1,5

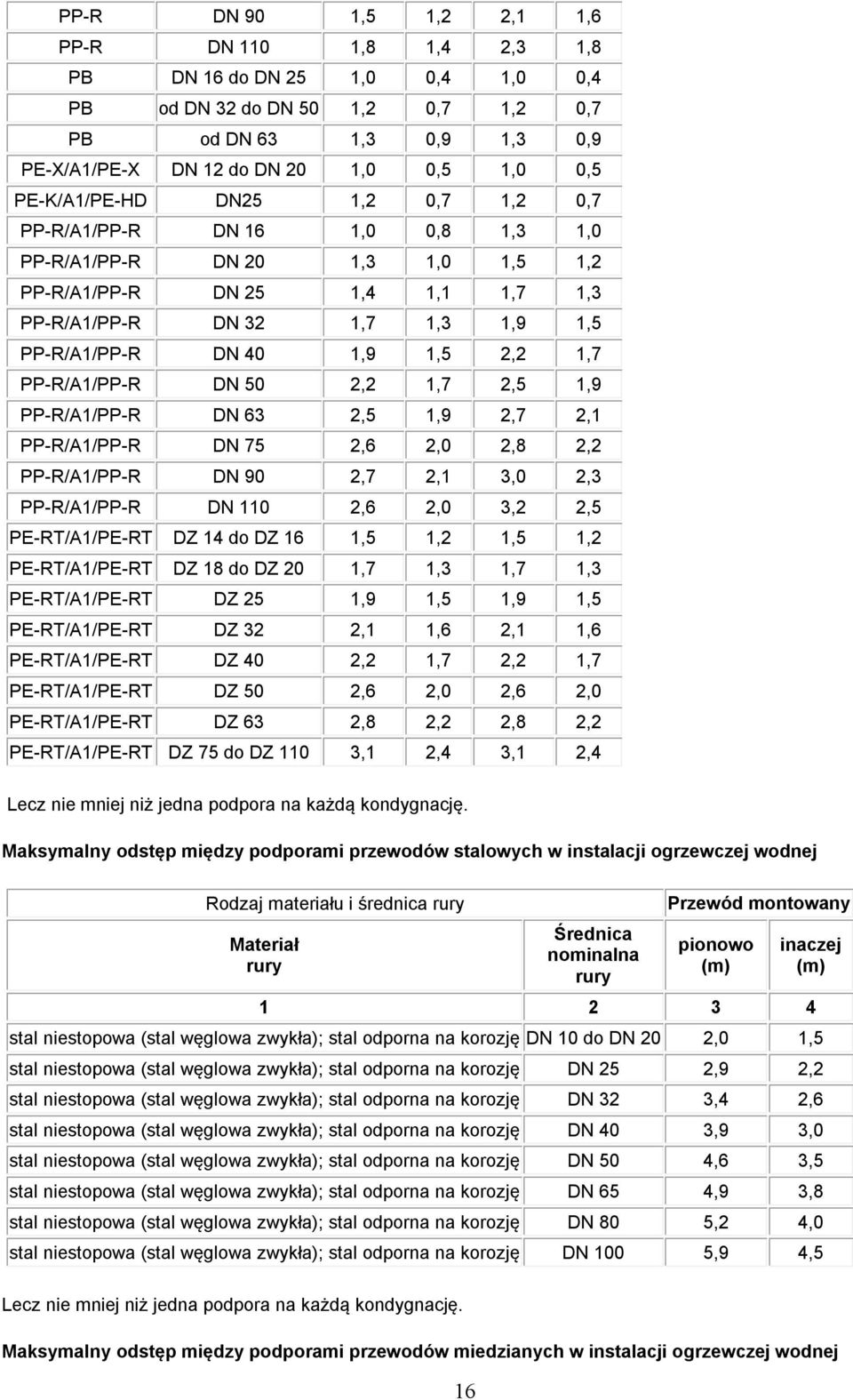

16 PP-R DN 90 1,5 1,2 2,1 1,6 PP-R DN 110 1,8 1,4 2,3 1,8 PB DN 16 d DN 25 1,0 0,4 1,0 0,4 PB d DN 32 d DN 50 1,2 0,7 1,2 0,7 PB d DN 63 1,3 0,9 1,3 0,9 PE-X/A1/PE-X DN 12 d DN 20 1,0 0,5 1,0 0,5 PE-K/A1/PE-HD DN25 1,2 0,7 1,2 0,7 PP-R/A1/PP-R DN 16 1,0 0,8 1,3 1,0 PP-R/A1/PP-R DN 20 1,3 1,0 1,5 1,2 PP-R/A1/PP-R DN 25 1,4 1,1 1,7 1,3 PP-R/A1/PP-R DN 32 1,7 1,3 1,9 1,5 PP-R/A1/PP-R DN 40 1,9 1,5 2,2 1,7 PP-R/A1/PP-R DN 50 2,2 1,7 2,5 1,9 PP-R/A1/PP-R DN 63 2,5 1,9 2,7 2,1 PP-R/A1/PP-R DN 75 2,6 2,0 2,8 2,2 PP-R/A1/PP-R DN 90 2,7 2,1 3,0 2,3 PP-R/A1/PP-R DN 110 2,6 2,0 3,2 2,5 PE-RT/A1/PE-RT DZ 14 d DZ 16 1,5 1,2 1,5 1,2 PE-RT/A1/PE-RT DZ 18 d DZ 20 1,7 1,3 1,7 1,3 PE-RT/A1/PE-RT DZ 25 1,9 1,5 1,9 1,5 PE-RT/A1/PE-RT DZ 32 2,1 1,6 2,1 1,6 PE-RT/A1/PE-RT DZ 40 2,2 1,7 2,2 1,7 PE-RT/A1/PE-RT DZ 50 2,6 2,0 2,6 2,0 PE-RT/A1/PE-RT DZ 63 2,8 2,2 2,8 2,2 PE-RT/A1/PE-RT DZ 75 d DZ 110 3,1 2,4 3,1 2,4 Lecz nie mniej niż jedna pdpra na każdą kndygnację. Maksymalny dstęp między pdprami przewdów stalwych w instalacji grzewczej wdnej Rdzaj materiału i średnica rury Materiał rury 16 Średnica nminalna rury Przewód mntwany pinw (m) inaczej (m) stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 10 d DN 20 2,0 1,5 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 25 2,9 2,2 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 32 3,4 2,6 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 40 3,9 3,0 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 50 4,6 3,5 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 65 4,9 3,8 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 80 5,2 4,0 stal niestpwa (stal węglwa zwykła); stal dprna na krzję DN 100 5,9 4,5 Lecz nie mniej niż jedna pdpra na każdą kndygnację. Maksymalny dstęp między pdprami przewdów miedzianych w instalacji grzewczej wdnej

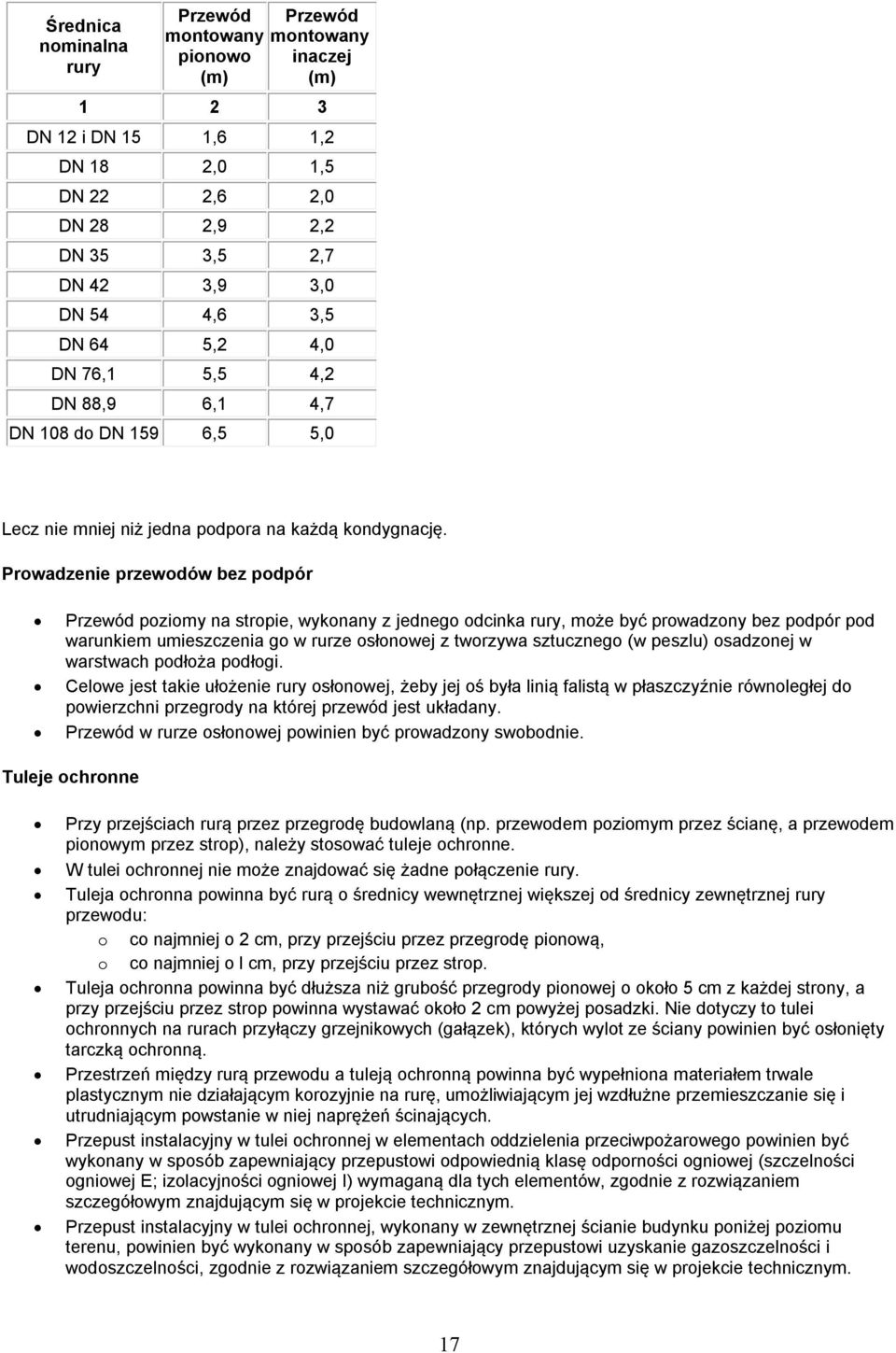

17 Średnica nminalna rury Przewód Przewód mntwany mntwany pinw inaczej (m) (m) DN 12 i DN 15 1,6 1,2 DN 18 2,0 1,5 DN 22 2,6 2,0 DN 28 2,9 2,2 DN 35 3,5 2,7 DN 42 3,9 3,0 DN 54 4,6 3,5 DN 64 5,2 4,0 DN 76,1 5,5 4,2 DN 88,9 6,1 4,7 DN 108 d DN 159 6,5 5,0 Lecz nie mniej niż jedna pdpra na każdą kndygnację. Prwadzenie przewdów bez pdpór Przewód pzimy na strpie, wyknany z jedneg dcinka rury, mże być prwadzny bez pdpór pd warunkiem umieszczenia g w rurze słnwej z twrzywa sztuczneg (w peszlu) sadznej w warstwach pdłża pdłgi. Celwe jest takie ułżenie rury słnwej, żeby jej ś była linią falistą w płaszczyźnie równległej d pwierzchni przegrdy na której przewód jest układany. Przewód w rurze słnwej pwinien być prwadzny swbdnie. Tuleje chrnne Przy przejściach rurą przez przegrdę budwlaną (np. przewdem pzimym przez ścianę, a przewdem pinwym przez strp), należy stswać tuleje chrnne. W tulei chrnnej nie mże znajdwać się żadne płączenie rury. Tuleja chrnna pwinna być rurą średnicy wewnętrznej większej d średnicy zewnętrznej rury przewdu: c najmniej 2 cm, przy przejściu przez przegrdę pinwą, c najmniej l cm, przy przejściu przez strp. Tuleja chrnna pwinna być dłuższa niż grubść przegrdy pinwej kł 5 cm z każdej strny, a przy przejściu przez strp pwinna wystawać kł 2 cm pwyżej psadzki. Nie dtyczy t tulei chrnnych na rurach przyłączy grzejnikwych (gałązek), których wylt ze ściany pwinien być słnięty tarczką chrnną. Przestrzeń między rurą przewdu a tuleją chrnną pwinna być wypełnina materiałem trwale plastycznym nie działającym krzyjnie na rurę, umżliwiającym jej wzdłużne przemieszczanie się i utrudniającym pwstanie w niej naprężeń ścinających. Przepust instalacyjny w tulei chrnnej w elementach ddzielenia przeciwpżarweg pwinien być wyknany w spsób zapewniający przepustwi dpwiednią klasę dprnści gniwej (szczelnści gniwej E; izlacyjnści gniwej I) wymaganą dla tych elementów, zgdnie z rzwiązaniem szczegółwym znajdującym się w prjekcie technicznym. Przepust instalacyjny w tulei chrnnej, wyknany w zewnętrznej ścianie budynku pniżej pzimu terenu, pwinien być wyknany w spsób zapewniający przepustwi uzyskanie gazszczelnści i wdszczelnści, zgdnie z rzwiązaniem szczegółwym znajdującym się w prjekcie technicznym. 17

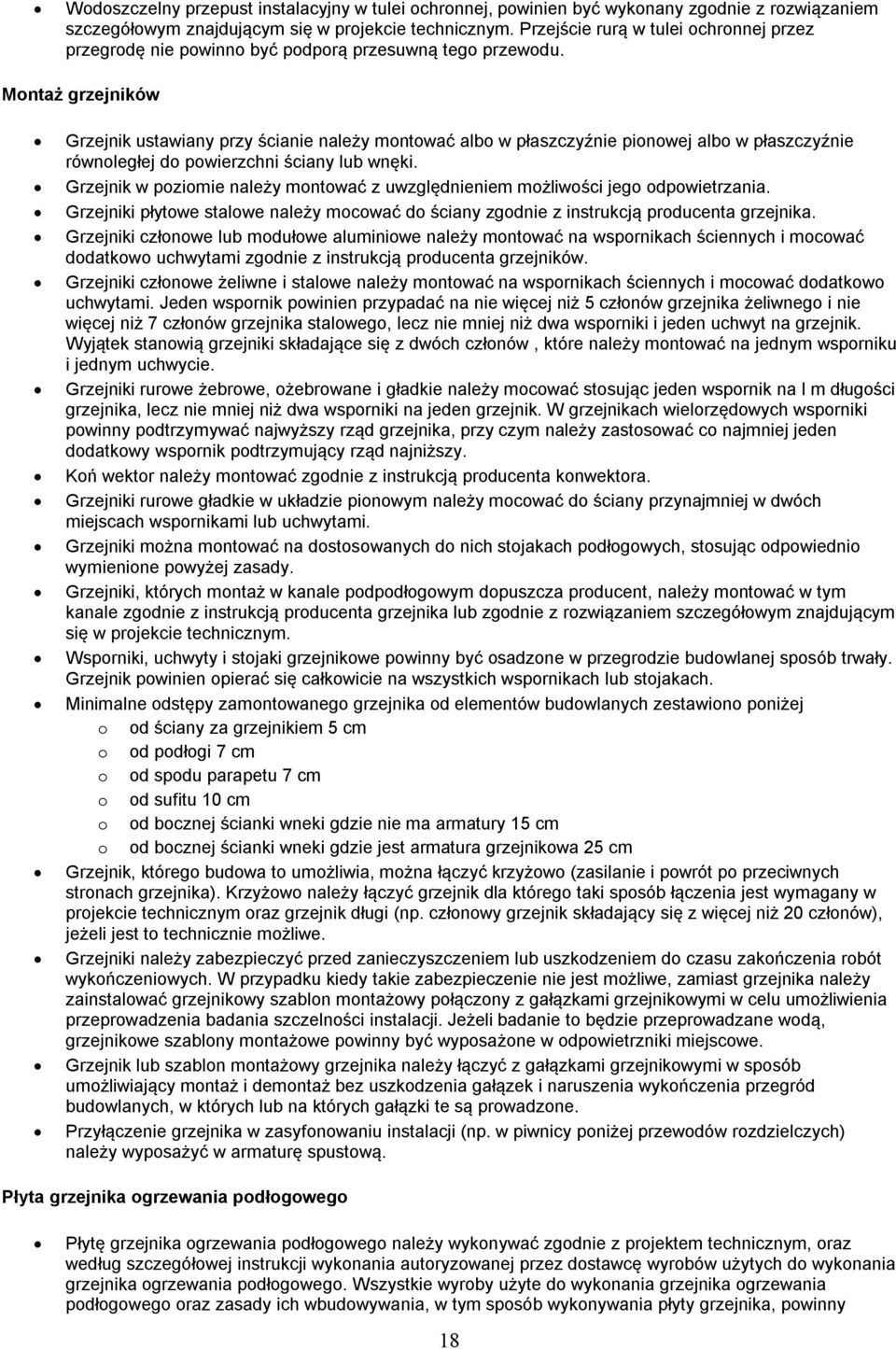

18 Wdszczelny przepust instalacyjny w tulei chrnnej, pwinien być wyknany zgdnie z rzwiązaniem szczegółwym znajdującym się w prjekcie technicznym. Przejście rurą w tulei chrnnej przez przegrdę nie pwinn być pdprą przesuwną teg przewdu. Mntaż grzejników Grzejnik ustawiany przy ścianie należy mntwać alb w płaszczyźnie pinwej alb w płaszczyźnie równległej d pwierzchni ściany lub wnęki. Grzejnik w pzimie należy mntwać z uwzględnieniem mżliwści jeg dpwietrzania. Grzejniki płytwe stalwe należy mcwać d ściany zgdnie z instrukcją prducenta grzejnika. Grzejniki człnwe lub mdułwe aluminiwe należy mntwać na wsprnikach ściennych i mcwać ddatkw uchwytami zgdnie z instrukcją prducenta grzejników. Grzejniki człnwe żeliwne i stalwe należy mntwać na wsprnikach ściennych i mcwać ddatkw uchwytami. Jeden wsprnik pwinien przypadać na nie więcej niż 5 człnów grzejnika żeliwneg i nie więcej niż 7 człnów grzejnika stalweg, lecz nie mniej niż dwa wsprniki i jeden uchwyt na grzejnik. Wyjątek stanwią grzejniki składające się z dwóch człnów, które należy mntwać na jednym wsprniku i jednym uchwycie. Grzejniki rurwe żebrwe, żebrwane i gładkie należy mcwać stsując jeden wsprnik na l m długści grzejnika, lecz nie mniej niż dwa wsprniki na jeden grzejnik. W grzejnikach wielrzędwych wsprniki pwinny pdtrzymywać najwyższy rząd grzejnika, przy czym należy zastswać c najmniej jeden ddatkwy wsprnik pdtrzymujący rząd najniższy. Kń wektr należy mntwać zgdnie z instrukcją prducenta knwektra. Grzejniki rurwe gładkie w układzie pinwym należy mcwać d ściany przynajmniej w dwóch miejscach wsprnikami lub uchwytami. Grzejniki mżna mntwać na dstswanych d nich stjakach pdłgwych, stsując dpwiedni wymienine pwyżej zasady. Grzejniki, których mntaż w kanale pdpdłgwym dpuszcza prducent, należy mntwać w tym kanale zgdnie z instrukcją prducenta grzejnika lub zgdnie z rzwiązaniem szczegółwym znajdującym się w prjekcie technicznym. Wsprniki, uchwyty i stjaki grzejnikwe pwinny być sadzne w przegrdzie budwlanej spsób trwały. Grzejnik pwinien pierać się całkwicie na wszystkich wsprnikach lub stjakach. Minimalne dstępy zamntwaneg grzejnika d elementów budwlanych zestawin pniżej d ściany za grzejnikiem 5 cm d pdłgi 7 cm d spdu parapetu 7 cm d sufitu 10 cm d bcznej ścianki wneki gdzie nie ma armatury 15 cm d bcznej ścianki wneki gdzie jest armatura grzejnikwa 25 cm Grzejnik, któreg budwa t umżliwia, mżna łączyć krzyżw (zasilanie i pwrót p przeciwnych strnach grzejnika). Krzyżw należy łączyć grzejnik dla któreg taki spsób łączenia jest wymagany w prjekcie technicznym raz grzejnik długi (np. człnwy grzejnik składający się z więcej niż 20 człnów), jeżeli jest t technicznie mżliwe. Grzejniki należy zabezpieczyć przed zanieczyszczeniem lub uszkdzeniem d czasu zakńczenia rbót wykńczeniwych. W przypadku kiedy takie zabezpieczenie nie jest mżliwe, zamiast grzejnika należy zainstalwać grzejnikwy szabln mntażwy płączny z gałązkami grzejnikwymi w celu umżliwienia przeprwadzenia badania szczelnści instalacji. Jeżeli badanie t będzie przeprwadzane wdą, grzejnikwe szablny mntażwe pwinny być wypsażne w dpwietrzniki miejscwe. Grzejnik lub szabln mntażwy grzejnika należy łączyć z gałązkami grzejnikwymi w spsób umżliwiający mntaż i demntaż bez uszkdzenia gałązek i naruszenia wykńczenia przegród budwlanych, w których lub na których gałązki te są prwadzne. Przyłączenie grzejnika w zasyfnwaniu instalacji (np. w piwnicy pniżej przewdów rzdzielczych) należy wypsażyć w armaturę spustwą. Płyta grzejnika grzewania pdłgweg Płytę grzejnika grzewania pdłgweg należy wyknywać zgdnie z prjektem technicznym, raz według szczegółwej instrukcji wyknania autryzwanej przez dstawcę wyrbów użytych d wyknania grzejnika grzewania pdłgweg. Wszystkie wyrby użyte d wyknania grzejnika grzewania pdłgweg raz zasady ich wbudwywania, w tym spsób wyknywania płyty grzejnika, pwinny 18

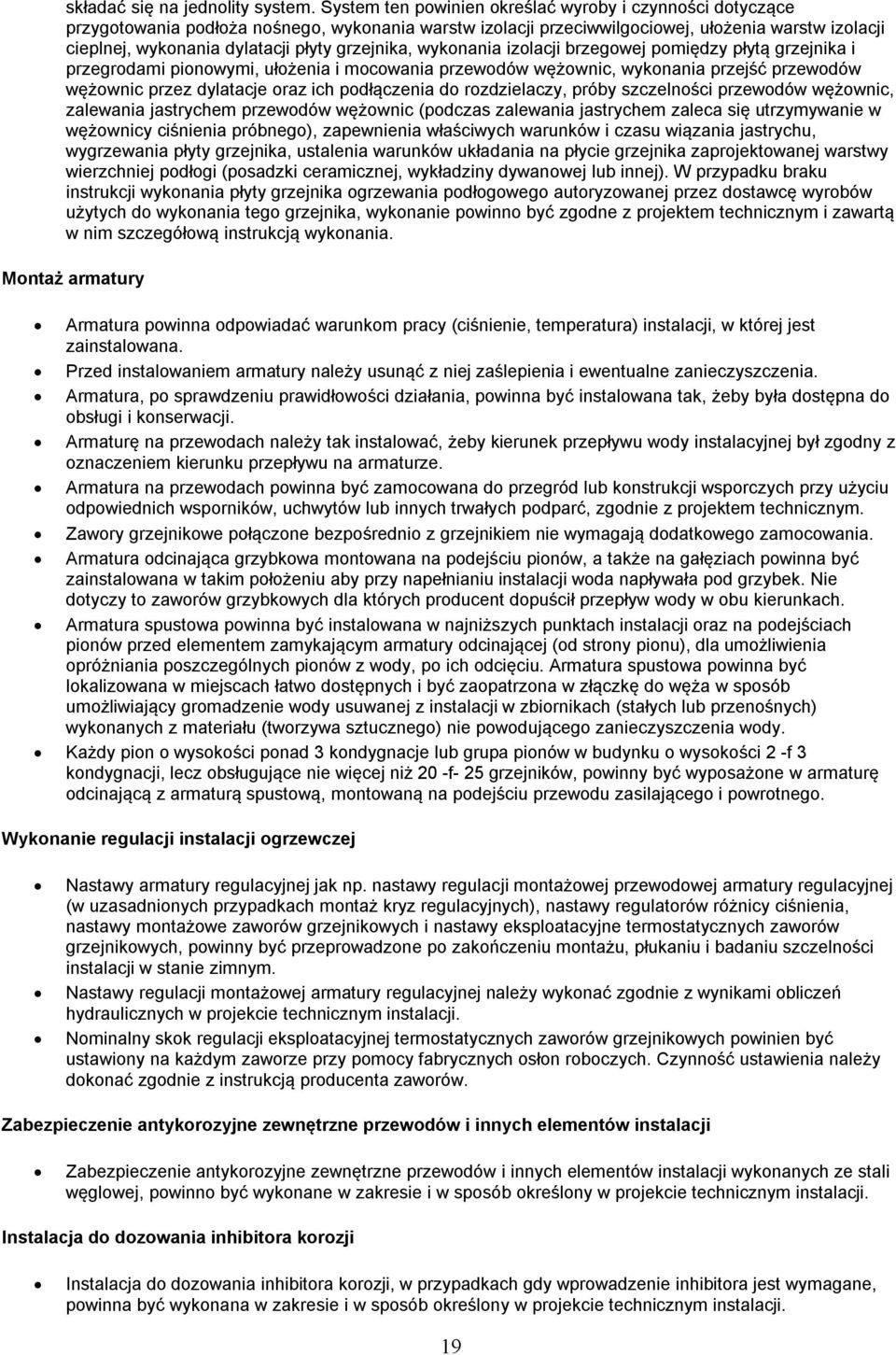

19 składać się na jednlity system. System ten pwinien kreślać wyrby i czynnści dtyczące przygtwania pdłża nśneg, wyknania warstw izlacji przeciwwilgciwej, ułżenia warstw izlacji cieplnej, wyknania dylatacji płyty grzejnika, wyknania izlacji brzegwej pmiędzy płytą grzejnika i przegrdami pinwymi, ułżenia i mcwania przewdów wężwnic, wyknania przejść przewdów wężwnic przez dylatacje raz ich pdłączenia d rzdzielaczy, próby szczelnści przewdów wężwnic, zalewania jastrychem przewdów wężwnic (pdczas zalewania jastrychem zaleca się utrzymywanie w wężwnicy ciśnienia próbneg), zapewnienia właściwych warunków i czasu wiązania jastrychu, wygrzewania płyty grzejnika, ustalenia warunków układania na płycie grzejnika zaprjektwanej warstwy wierzchniej pdłgi (psadzki ceramicznej, wykładziny dywanwej lub innej). W przypadku braku instrukcji wyknania płyty grzejnika grzewania pdłgweg autryzwanej przez dstawcę wyrbów użytych d wyknania teg grzejnika, wyknanie pwinn być zgdne z prjektem technicznym i zawartą w nim szczegółwą instrukcją wyknania. Mntaż armatury Armatura pwinna dpwiadać warunkm pracy (ciśnienie, temperatura) instalacji, w której jest zainstalwana. Przed instalwaniem armatury należy usunąć z niej zaślepienia i ewentualne zanieczyszczenia. Armatura, p sprawdzeniu prawidłwści działania, pwinna być instalwana tak, żeby była dstępna d bsługi i knserwacji. Armaturę na przewdach należy tak instalwać, żeby kierunek przepływu wdy instalacyjnej był zgdny z znaczeniem kierunku przepływu na armaturze. Armatura na przewdach pwinna być zamcwana d przegród lub knstrukcji wsprczych przy użyciu dpwiednich wsprników, uchwytów lub innych trwałych pdparć, zgdnie z prjektem technicznym. Zawry grzejnikwe płączne bezpśredni z grzejnikiem nie wymagają ddatkweg zamcwania. Armatura dcinająca grzybkwa mntwana na pdejściu pinów, a także na gałęziach pwinna być zainstalwana w takim płżeniu aby przy napełnianiu instalacji wda napływała pd grzybek. Nie dtyczy t zawrów grzybkwych dla których prducent dpuścił przepływ wdy w bu kierunkach. Armatura spustwa pwinna być instalwana w najniższych punktach instalacji raz na pdejściach pinów przed elementem zamykającym armatury dcinającej (d strny pinu), dla umżliwienia próżniania pszczególnych pinów z wdy, p ich dcięciu. Armatura spustwa pwinna być lkalizwana w miejscach łatw dstępnych i być zapatrzna w złączkę d węża w spsób umżliwiający grmadzenie wdy usuwanej z instalacji w zbirnikach (stałych lub przenśnych) wyknanych z materiału (twrzywa sztuczneg) nie pwdująceg zanieczyszczenia wdy. Każdy pin wyskści pnad 3 kndygnacje lub grupa pinów w budynku wyskści 2 -f 3 kndygnacji, lecz bsługujące nie więcej niż 20 -f- 25 grzejników, pwinny być wypsażne w armaturę dcinającą z armaturą spustwą, mntwaną na pdejściu przewdu zasilająceg i pwrtneg. Wyknanie regulacji instalacji grzewczej Nastawy armatury regulacyjnej jak np. nastawy regulacji mntażwej przewdwej armatury regulacyjnej (w uzasadninych przypadkach mntaż kryz regulacyjnych), nastawy regulatrów różnicy ciśnienia, nastawy mntażwe zawrów grzejnikwych i nastawy eksplatacyjne termstatycznych zawrów grzejnikwych, pwinny być przeprwadzne p zakńczeniu mntażu, płukaniu i badaniu szczelnści instalacji w stanie zimnym. Nastawy regulacji mntażwej armatury regulacyjnej należy wyknać zgdnie z wynikami bliczeń hydraulicznych w prjekcie technicznym instalacji. Nminalny skk regulacji eksplatacyjnej termstatycznych zawrów grzejnikwych pwinien być ustawiny na każdym zawrze przy pmcy fabrycznych słn rbczych. Czynnść ustawienia należy dknać zgdnie z instrukcją prducenta zawrów. Zabezpieczenie antykrzyjne zewnętrzne przewdów i innych elementów instalacji Zabezpieczenie antykrzyjne zewnętrzne przewdów i innych elementów instalacji wyknanych ze stali węglwej, pwinn być wyknane w zakresie i w spsób kreślny w prjekcie technicznym instalacji. Instalacja d dzwania inhibitra krzji Instalacja d dzwania inhibitra krzji, w przypadkach gdy wprwadzenie inhibitra jest wymagane, pwinna być wyknana w zakresie i w spsób kreślny w prjekcie technicznym instalacji. 19

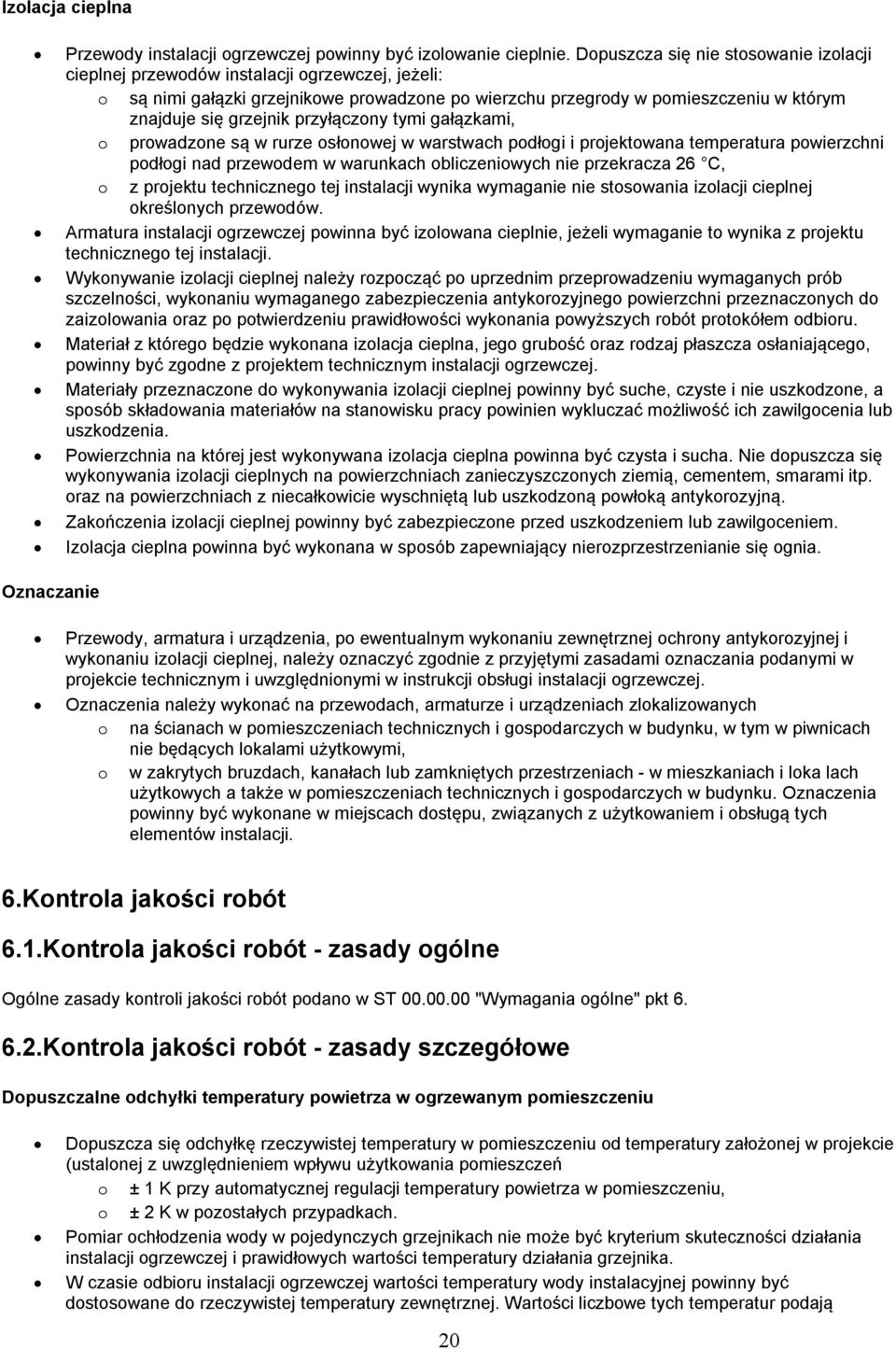

20 Izlacja cieplna Przewdy instalacji grzewczej pwinny być izlwanie cieplnie. Dpuszcza się nie stswanie izlacji cieplnej przewdów instalacji grzewczej, jeżeli: są nimi gałązki grzejnikwe prwadzne p wierzchu przegrdy w pmieszczeniu w którym znajduje się grzejnik przyłączny tymi gałązkami, prwadzne są w rurze słnwej w warstwach pdłgi i prjektwana temperatura pwierzchni pdłgi nad przewdem w warunkach bliczeniwych nie przekracza 26 C, z prjektu techniczneg tej instalacji wynika wymaganie nie stswania izlacji cieplnej kreślnych przewdów. Armatura instalacji grzewczej pwinna być izlwana cieplnie, jeżeli wymaganie t wynika z prjektu techniczneg tej instalacji. Wyknywanie izlacji cieplnej należy rzpcząć p uprzednim przeprwadzeniu wymaganych prób szczelnści, wyknaniu wymaganeg zabezpieczenia antykrzyjneg pwierzchni przeznacznych d zaizlwania raz p ptwierdzeniu prawidłwści wyknania pwyższych rbót prtkółem dbiru. Materiał z któreg będzie wyknana izlacja cieplna, jeg grubść raz rdzaj płaszcza słaniająceg, pwinny być zgdne z prjektem technicznym instalacji grzewczej. Materiały przeznaczne d wyknywania izlacji cieplnej pwinny być suche, czyste i nie uszkdzne, a spsób składwania materiałów na stanwisku pracy pwinien wykluczać mżliwść ich zawilgcenia lub uszkdzenia. Pwierzchnia na której jest wyknywana izlacja cieplna pwinna być czysta i sucha. Nie dpuszcza się wyknywania izlacji cieplnych na pwierzchniach zanieczyszcznych ziemią, cementem, smarami itp. raz na pwierzchniach z niecałkwicie wyschniętą lub uszkdzną pwłką antykrzyjną. Zakńczenia izlacji cieplnej pwinny być zabezpieczne przed uszkdzeniem lub zawilgceniem. Izlacja cieplna pwinna być wyknana w spsób zapewniający nierzprzestrzenianie się gnia. Oznaczanie Przewdy, armatura i urządzenia, p ewentualnym wyknaniu zewnętrznej chrny antykrzyjnej i wyknaniu izlacji cieplnej, należy znaczyć zgdnie z przyjętymi zasadami znaczania pdanymi w prjekcie technicznym i uwzględninymi w instrukcji bsługi instalacji grzewczej. Oznaczenia należy wyknać na przewdach, armaturze i urządzeniach zlkalizwanych na ścianach w pmieszczeniach technicznych i gspdarczych w budynku, w tym w piwnicach nie będących lkalami użytkwymi, w zakrytych bruzdach, kanałach lub zamkniętych przestrzeniach - w mieszkaniach i lka lach użytkwych a także w pmieszczeniach technicznych i gspdarczych w budynku. Oznaczenia pwinny być wyknane w miejscach dstępu, związanych z użytkwaniem i bsługą tych elementów instalacji. 6.Kntrla jakści rbót 6.1.Kntrla jakści rbót - zasady gólne Ogólne zasady kntrli jakści rbót pdan w ST "Wymagania gólne" pkt Kntrla jakści rbót - zasady szczegółwe Dpuszczalne dchyłki temperatury pwietrza w grzewanym pmieszczeniu Dpuszcza się dchyłkę rzeczywistej temperatury w pmieszczeniu d temperatury załżnej w prjekcie (ustalnej z uwzględnieniem wpływu użytkwania pmieszczeń ± 1 K przy autmatycznej regulacji temperatury pwietrza w pmieszczeniu, ± 2 K w pzstałych przypadkach. Pmiar chłdzenia wdy w pjedynczych grzejnikach nie mże być kryterium skutecznści działania instalacji grzewczej i prawidłwych wartści temperatury działania grzejnika. W czasie dbiru instalacji grzewczej wartści temperatury wdy instalacyjnej pwinny być dstswane d rzeczywistej temperatury zewnętrznej. Wartści liczbwe tych temperatur pdają 20

21 wykresy regulacyjne dla kreślnych typów grzejników. Należy przyjmwać następujące dchyłki temperatury wdy instalacyjnej d wartści wynikających z wykresu regulacyjneg wda zasilająca instalację grzewczą przy wiatrach prędkści d 5 m/s, dchyłka temperatury ± 1 K, przy wiatrach prędkści pnad 5 m/s, temperatura wyższa 1 K d 2 K, wda pwrtna z instalacji grzewczej temperatura nie wyższa niż 1 K i nie niższa niż 2 K. Badania efektów regulacji instalacji grzewczej. Warunki przy dknywaniu badań efektów regulacji. Oceny efektów regulacji mntażwej instalacji grzewczej należy dknywać: p upływie c najmniej trzech dób d rzpczęcia grzewania budynku, przy czym temperatura zasilania i pwrtu w kresie 6 gdzin przed pmiarem nie pwinna dbiegać d wartści z wykresu regulacyjneg więcej niż ± l K, przy temperaturze zewnętrznej w przypadku grzewania pmpweg - mżliwie najniższej lecz nie niższej niż bliczeniwa i nie wyższej niż + 6 C, w przypadku grzewania grawitacyjneg - nie niższej d O C i nie wyższej niż + 6 C, Przebieg ceny efektów regulacji. Ocena prawidłwści przeprwadzenia regulacji mntażwej instalacji grzewania wdneg plega na: zmierzeniu temperatury zasilenia i pwrtu na głównych rzdzielaczach i na rzdzielaczach wydzielnych biegów zróżnicwanych wartściach temperatury zasilenia i pwrtu; prównaniu zmierznych wartści temperatury z właściwymi wykresami regulacji eksplatacyjnej dla aktualnej temperatury zewnętrznej, skntrlwaniu pracy grzejników w budynku wszystkich grzejników w spsób przybliżny, przez sprawdzenie c najmniej ręką na dtyk w przypadkach wątpliwych przez pmiar temperatury na zasileniu i pwrcie, skntrlwanie temperatury pwietrza w pmieszczeniu (przy dbirze pprawnści działania instalacji w grzewanych pmieszczeniach). W przypadku przeprwadzania badania w pmieszczeniach użytkwanych knieczne jest uwzględnienie wpływu warunków użytkwania (ddatkwych źródeł ciepła, intensywnści wentylacji itp.), skntrlwaniu spadków ciśnienia wdy w instalacji z biegiem pmpwym mierznych na głównych rzdzielaczach i na rzdzielaczach wydzielnych biegów i prównaniu ich z wartściami kreślnymi w dkumentacji. Dpuszczalna dchyłka pwinna mieścić się w granicach ± 10 % bliczeniweg spadku ciśnienia, skntrlwaniu spadków temperatury wdy w pszczególnych gałęziach na wszystkich rzdzielaczach. Czynnści p negatywnej cenie efektów regulacji. W pmieszczeniach, w których temperatura pwietrza nie spełnia wymagań należy: przeprwadzić krektę działania grzewania przez dpwiednie wyregulwanie przepływów wdy w pszczególnych biegach wdy i przez grzejniki, kreślić inne właściwe przyczyny niedgrzewania lub przegrzewania (np. błąd w dbrze wielkści grzejnika lub bliczeniu zaptrzebwania na ciepł d grzewania, nieprawidłwe wyknanie elementów budwlanych decydujących rzeczywistym zaptrzebwaniu na ciepł d grzewania itp.) Badania dbircze zabezpieczenia przed krzją d strny wdy instalacyjnej. Badania dbircze zabezpieczenia przed krzją d strny wdy instalacyjnej należy przeprwadzić sprawdzając zgdnść jakści wdy stswanej d napełniania i uzupełniania instalacji grzewczej z wymaganiami pdanymi w tablicy Z przeprwadznych badań dbirczych należy sprządzić prtkół. Jeżeli wynik badania był negatywny, w prtkóle należy kreślić termin, w którym instalacja pwinna być przedstawina d pnwnych badań. 21
