Techniki wizualizacji. Ćwiczenie 2. Obraz cyfrowy w komputerze
|
|
- Bogumił Nowicki
- 8 lat temu
- Przeglądów:
Transkrypt

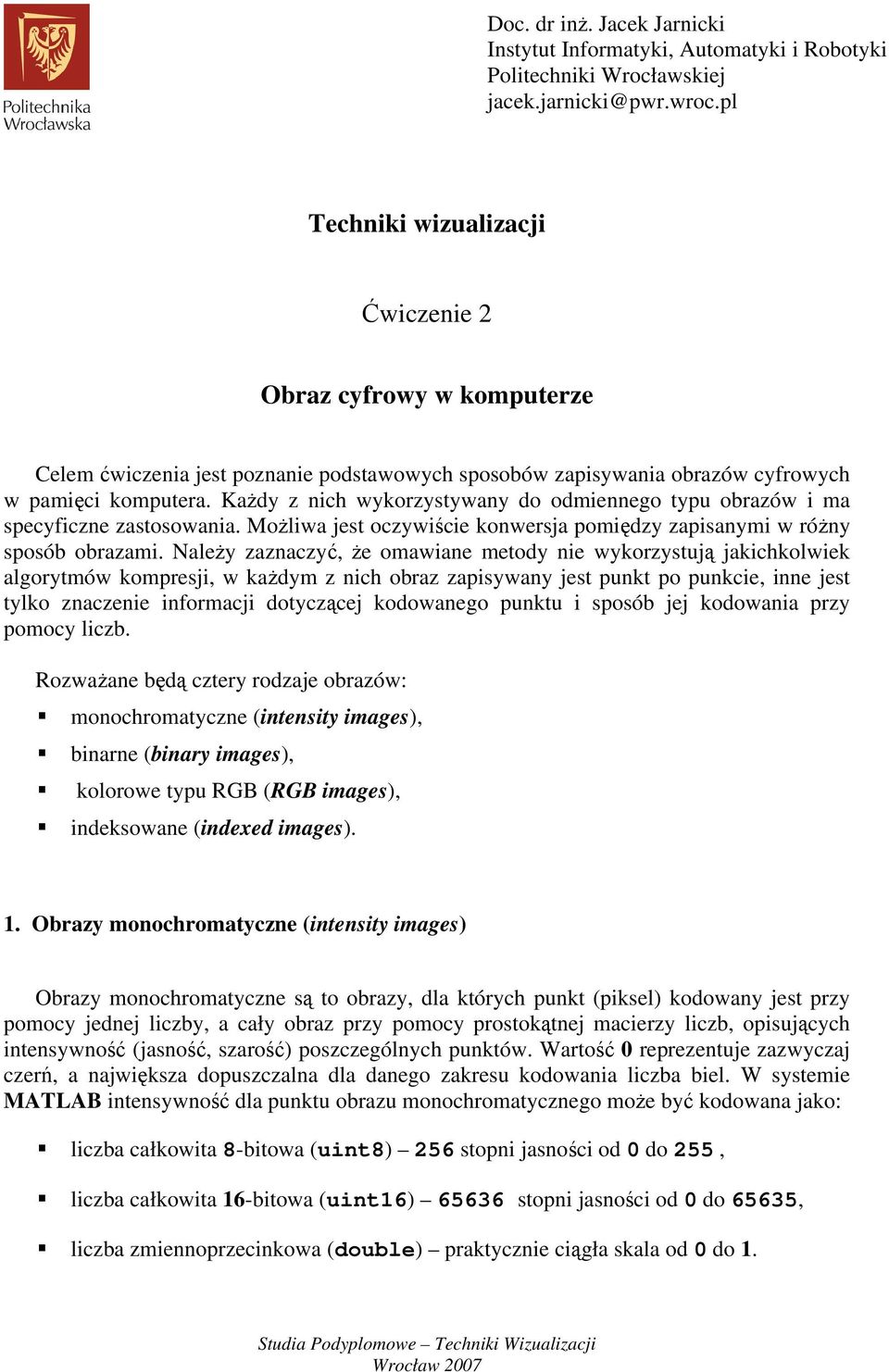

1 Doc. dr inż. Jacek Jarnicki Instytut Informatyki, Automatyki i Robotyki Politechniki Wrocławskiej jacek.jarnicki@pwr.wroc.pl Techniki wizualizacji Ćwiczenie 2 Obraz cyfrowy w komputerze Celem ćwiczenia jest poznanie podstawowych sposobów zapisywania obrazów cyfrowych w pamięci komputera. Każdy z nich wykorzystywany do odmiennego typu obrazów i ma specyficzne zastosowania. Możliwa jest oczywiście konwersja pomiędzy zapisanymi w różny sposób obrazami. Należy zaznaczyć, że omawiane metody nie wykorzystują jakichkolwiek algorytmów kompresji, w każdym z nich obraz zapisywany jest punkt po punkcie, inne jest tylko znaczenie informacji dotyczącej kodowanego punktu i sposób jej kodowania przy pomocy liczb. Rozważane będą cztery rodzaje obrazów: monochromatyczne (intensity images), binarne (binary images), kolorowe typu RGB (RGB images), indeksowane (indexed images). 1. Obrazy monochromatyczne (intensity images) Obrazy monochromatyczne są to obrazy, dla których punkt (piksel) kodowany jest przy pomocy jednej liczby, a cały obraz przy pomocy prostokątnej macierzy liczb, opisujących intensywność (jasność, szarość) poszczególnych punktów. Wartość 0 reprezentuje zazwyczaj czerń, a największa dopuszczalna dla danego zakresu kodowania liczba biel. W systemie MATLAB intensywność dla punktu obrazu monochromatycznego może być kodowana jako: liczba całkowita 8-bitowa (uint8) 256 stopni jasności od 0 do 255, liczba całkowita 16-bitowa (uint16) stopni jasności od 0 do 65635, liczba zmiennoprzecinkowa (double) praktycznie ciągła skala od 0 do 1.

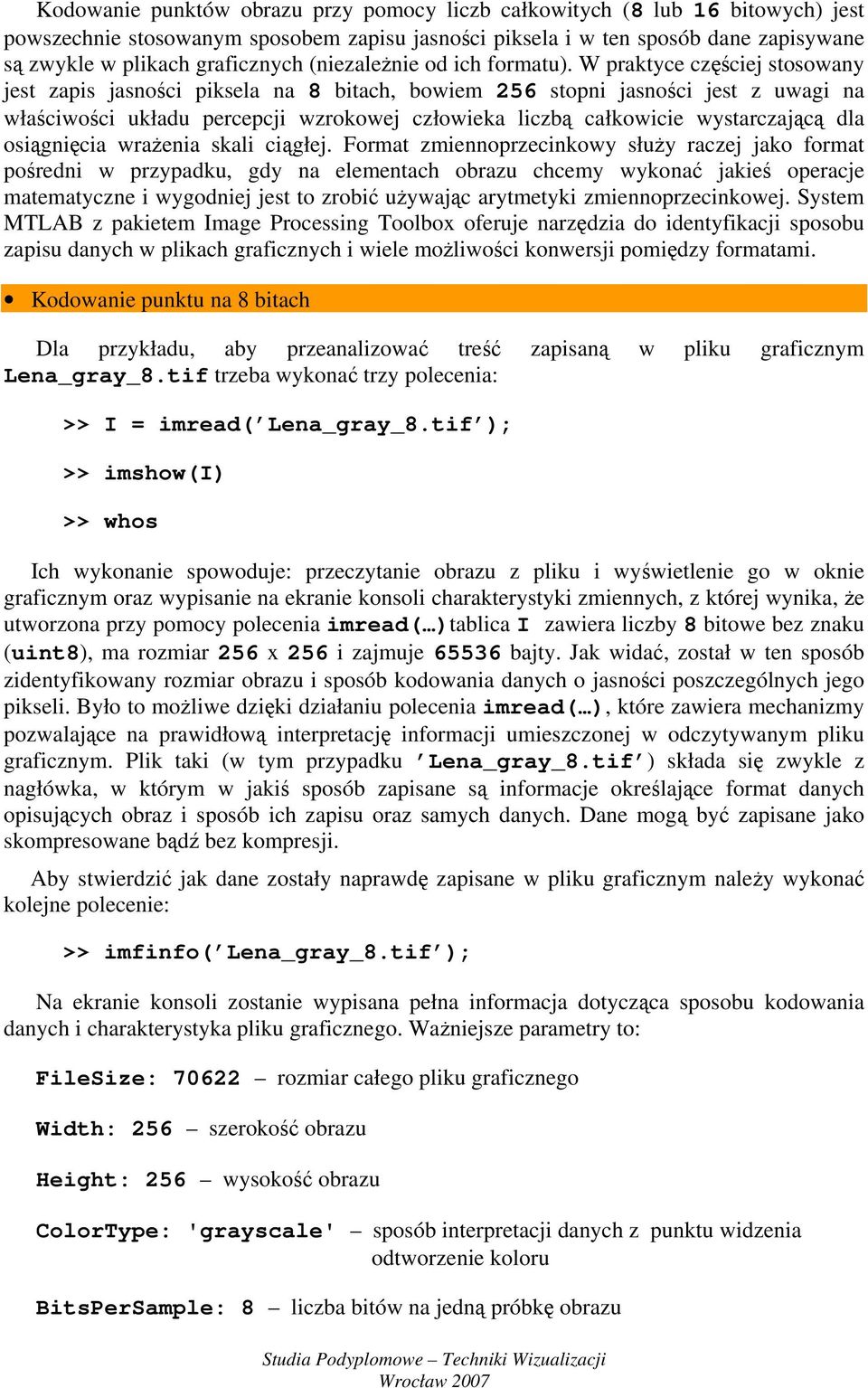

2 Kodowanie punktów obrazu przy pomocy liczb całkowitych (8 lub 16 bitowych) jest powszechnie stosowanym sposobem zapisu jasności piksela i w ten sposób dane zapisywane są zwykle w plikach graficznych (niezależnie od ich formatu). W praktyce częściej stosowany jest zapis jasności piksela na 8 bitach, bowiem 256 stopni jasności jest z uwagi na właściwości układu percepcji wzrokowej człowieka liczbą całkowicie wystarczającą dla osiągnięcia wrażenia skali ciągłej. Format zmiennoprzecinkowy służy raczej jako format pośredni w przypadku, gdy na elementach obrazu chcemy wykonać jakieś operacje matematyczne i wygodniej jest to zrobić używając arytmetyki zmiennoprzecinkowej. System MTLAB z pakietem Image Processing Toolbox oferuje narzędzia do identyfikacji sposobu zapisu danych w plikach graficznych i wiele możliwości konwersji pomiędzy formatami. Kodowanie punktu na 8 bitach Dla przykładu, aby przeanalizować treść zapisaną w pliku graficznym Lena_gray_8.tif trzeba wykonać trzy polecenia: >> I = imread( Lena_gray_8.tif ); >> imshow(i) >> whos Ich wykonanie spowoduje: przeczytanie obrazu z pliku i wyświetlenie go w oknie graficznym oraz wypisanie na ekranie konsoli charakterystyki zmiennych, z której wynika, że utworzona przy pomocy polecenia imread( )tablica I zawiera liczby 8 bitowe bez znaku (uint8), ma rozmiar 256 x 256 i zajmuje bajty. Jak widać, został w ten sposób zidentyfikowany rozmiar obrazu i sposób kodowania danych o jasności poszczególnych jego pikseli. Było to możliwe dzięki działaniu polecenia imread( ), które zawiera mechanizmy pozwalające na prawidłową interpretację informacji umieszczonej w odczytywanym pliku graficznym. Plik taki (w tym przypadku Lena_gray_8.tif ) składa się zwykle z nagłówka, w którym w jakiś sposób zapisane są informacje określające format danych opisujących obraz i sposób ich zapisu oraz samych danych. Dane mogą być zapisane jako skompresowane bądź bez kompresji. Aby stwierdzić jak dane zostały naprawdę zapisane w pliku graficznym należy wykonać kolejne polecenie: >> imfinfo( Lena_gray_8.tif ); Na ekranie konsoli zostanie wypisana pełna informacja dotycząca sposobu kodowania danych i charakterystyka pliku graficznego. Ważniejsze parametry to: FileSize: rozmiar całego pliku graficznego Width: 256 szerokość obrazu Height: 256 wysokość obrazu ColorType: 'grayscale' sposób interpretacji danych z punktu widzenia odtworzenie koloru BitsPerSample: 8 liczba bitów na jedną próbkę obrazu

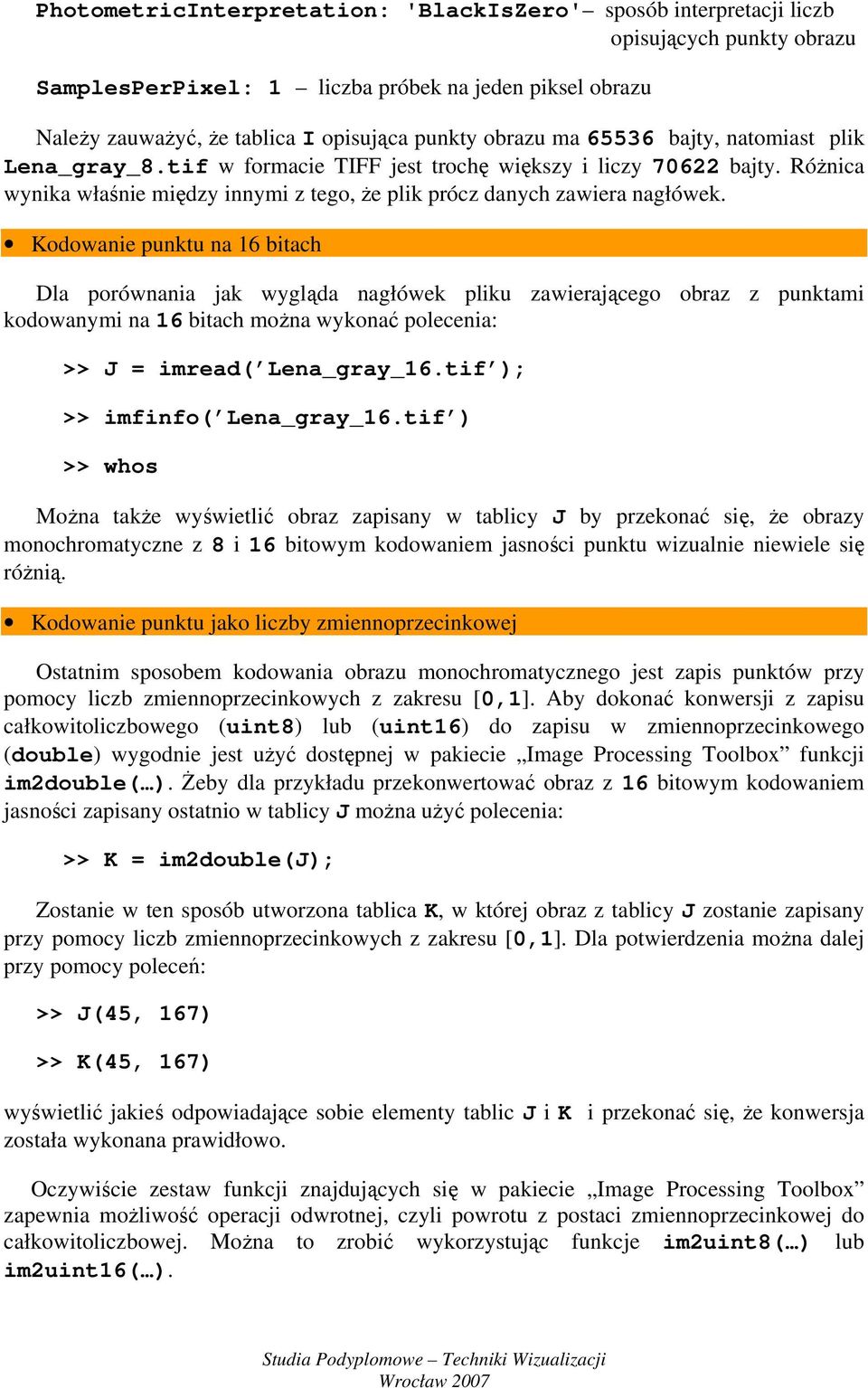

3 PhotometricInterpretation: 'BlackIsZero' sposób interpretacji liczb opisujących punkty obrazu SamplesPerPixel: 1 liczba próbek na jeden piksel obrazu Należy zauważyć, że tablica I opisująca punkty obrazu ma bajty, natomiast plik Lena_gray_8.tif w formacie TIFF jest trochę większy i liczy bajty. Różnica wynika właśnie między innymi z tego, że plik prócz danych zawiera nagłówek. Kodowanie punktu na 16 bitach Dla porównania jak wygląda nagłówek pliku zawierającego obraz z punktami kodowanymi na 16 bitach można wykonać polecenia: >> J = imread( Lena_gray_16.tif ); >> imfinfo( Lena_gray_16.tif ) >> whos Można także wyświetlić obraz zapisany w tablicy J by przekonać się, że obrazy monochromatyczne z 8 i 16 bitowym kodowaniem jasności punktu wizualnie niewiele się różnią. Kodowanie punktu jako liczby zmiennoprzecinkowej Ostatnim sposobem kodowania obrazu monochromatycznego jest zapis punktów przy pomocy liczb zmiennoprzecinkowych z zakresu [0,1]. Aby dokonać konwersji z zapisu całkowitoliczbowego (uint8) lub (uint16) do zapisu w zmiennoprzecinkowego (double) wygodnie jest użyć dostępnej w pakiecie Image Processing Toolbox funkcji im2double( ). Żeby dla przykładu przekonwertować obraz z 16 bitowym kodowaniem jasności zapisany ostatnio w tablicy J można użyć polecenia: >> K = im2double(j); Zostanie w ten sposób utworzona tablica K, w której obraz z tablicy J zostanie zapisany przy pomocy liczb zmiennoprzecinkowych z zakresu [0,1]. Dla potwierdzenia można dalej przy pomocy poleceń: >> J(45, 167) >> K(45, 167) wyświetlić jakieś odpowiadające sobie elementy tablic J i K i przekonać się, że konwersja została wykonana prawidłowo. Oczywiście zestaw funkcji znajdujących się w pakiecie Image Processing Toolbox zapewnia możliwość operacji odwrotnej, czyli powrotu z postaci zmiennoprzecinkowej do całkowitoliczbowej. Można to zrobić wykorzystując funkcje im2uint8( ) lub im2uint16( ).

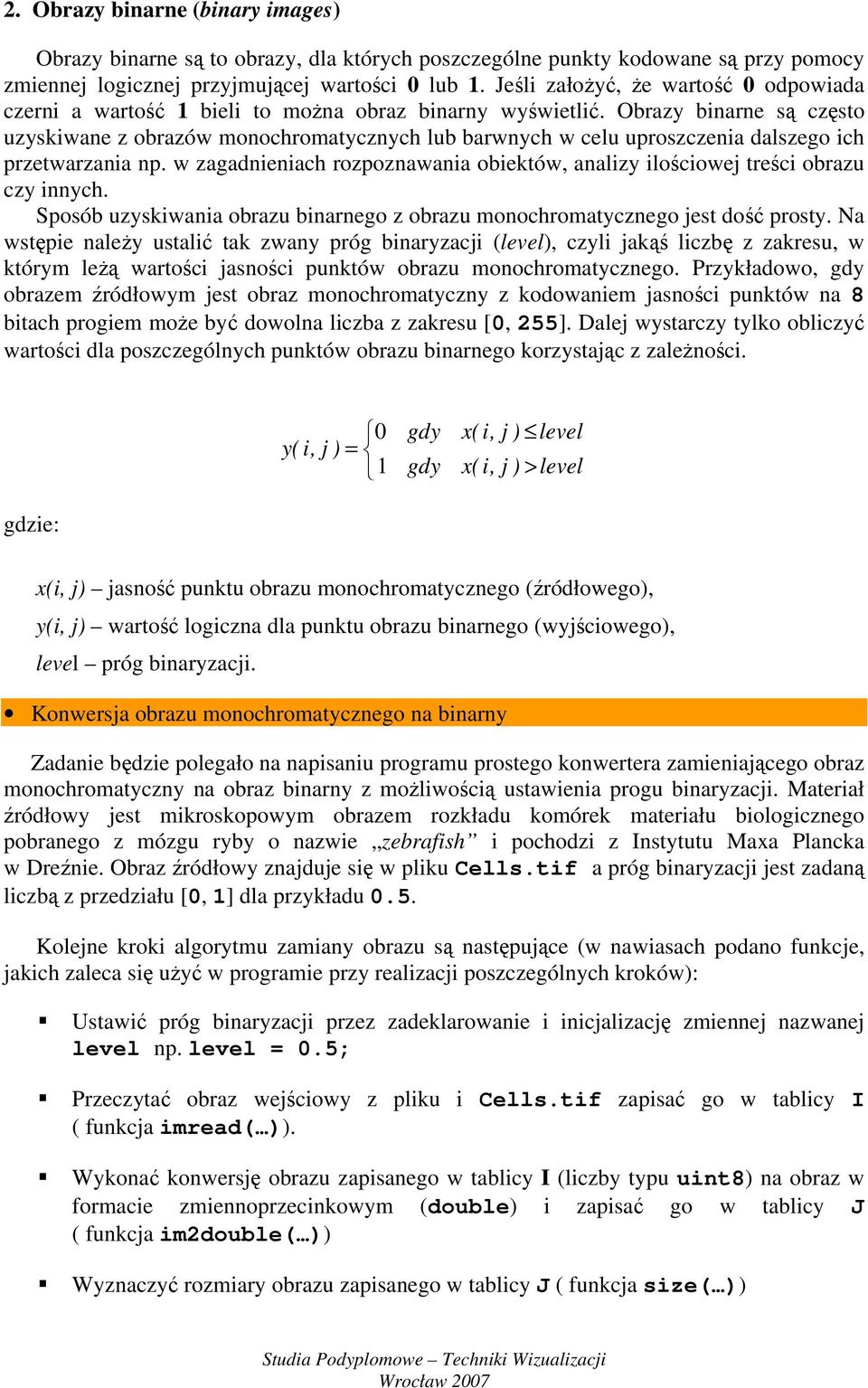

4 2. Obrazy binarne (binary images) Obrazy binarne są to obrazy, dla których poszczególne punkty kodowane są przy pomocy zmiennej logicznej przyjmującej wartości 0 lub 1. Jeśli założyć, że wartość 0 odpowiada czerni a wartość 1 bieli to można obraz binarny wyświetlić. Obrazy binarne są często uzyskiwane z obrazów monochromatycznych lub barwnych w celu uproszczenia dalszego ich przetwarzania np. w zagadnieniach rozpoznawania obiektów, analizy ilościowej treści obrazu czy innych. Sposób uzyskiwania obrazu binarnego z obrazu monochromatycznego jest dość prosty. Na wstępie należy ustalić tak zwany próg binaryzacji (level), czyli jakąś liczbę z zakresu, w którym leżą wartości jasności punktów obrazu monochromatycznego. Przykładowo, gdy obrazem źródłowym jest obraz monochromatyczny z kodowaniem jasności punktów na 8 bitach progiem może być dowolna liczba z zakresu [0, 255]. Dalej wystarczy tylko obliczyć wartości dla poszczególnych punktów obrazu binarnego korzystając z zależności. y( i, j ) 0 = 1 gdy gdy x( i, j ) x( i, j ) level > level gdzie: x(i, j) jasność punktu obrazu monochromatycznego (źródłowego), y(i, j) wartość logiczna dla punktu obrazu binarnego (wyjściowego), level próg binaryzacji. Konwersja obrazu monochromatycznego na binarny Zadanie będzie polegało na napisaniu programu prostego konwertera zamieniającego obraz monochromatyczny na obraz binarny z możliwością ustawienia progu binaryzacji. Materiał źródłowy jest mikroskopowym obrazem rozkładu komórek materiału biologicznego pobranego z mózgu ryby o nazwie zebrafish i pochodzi z Instytutu Maxa Plancka w Dreźnie. Obraz źródłowy znajduje się w pliku Cells.tif a próg binaryzacji jest zadaną liczbą z przedziału [0, 1] dla przykładu 0.5. Kolejne kroki algorytmu zamiany obrazu są następujące (w nawiasach podano funkcje, jakich zaleca się użyć w programie przy realizacji poszczególnych kroków): Ustawić próg binaryzacji przez zadeklarowanie i inicjalizację zmiennej nazwanej level np. level = 0.5; Przeczytać obraz wejściowy z pliku i Cells.tif zapisać go w tablicy I ( funkcja imread( )). Wykonać konwersję obrazu zapisanego w tablicy I (liczby typu uint8) na obraz w formacie zmiennoprzecinkowym (double) i zapisać go w tablicy J ( funkcja im2double( )) Wyznaczyć rozmiary obrazu zapisanego w tablicy J ( funkcja size( ))
5 Zadeklarować tablicę K zgodną z rozmiarem obrazu zawierającą zera logiczne. Można to zrobić przy pomocy polecenia K = logical(zeros(n, m)); gdzie n i m są rozmiarami obrazu wyznaczonymi w poprzednim kroku. Badać kolejne punkty obrazu zapisanego w tablicy J i jeśli jasność przekracza zadany próg (level) zmieniać odpowiedni element tablicy K z 0 na 1 Uwaga: Do przeglądania kolejnych punktów obrazu należy zastosować podwójną pętlę for, natomiast do badania przekroczenia progu instrukcję warunkową if (patrz system pomocy Help) W jednym oknie graficznym pokazać obraz źródłowy z tablicy I oraz obraz binarny z tablicy K ( funkcja subplot( )). Zapisać obraz binarny z tablicy K do pliku przy pomocy polecenia imwrite(k, 'Cells_bin.tif', 'tif') Używając polecenia imfinfo( )sprawdzić parametry pliku z zapisem obrazu binarnego. Na rysunku 1 pokazano jak ma wyglądać okno graficzne z obrazami źródłowym i binarnym obliczonym dla progu binaryzacji level = 0.5. Rys. 1. Obraz monochromatyczny i binarny (level = 0.5)

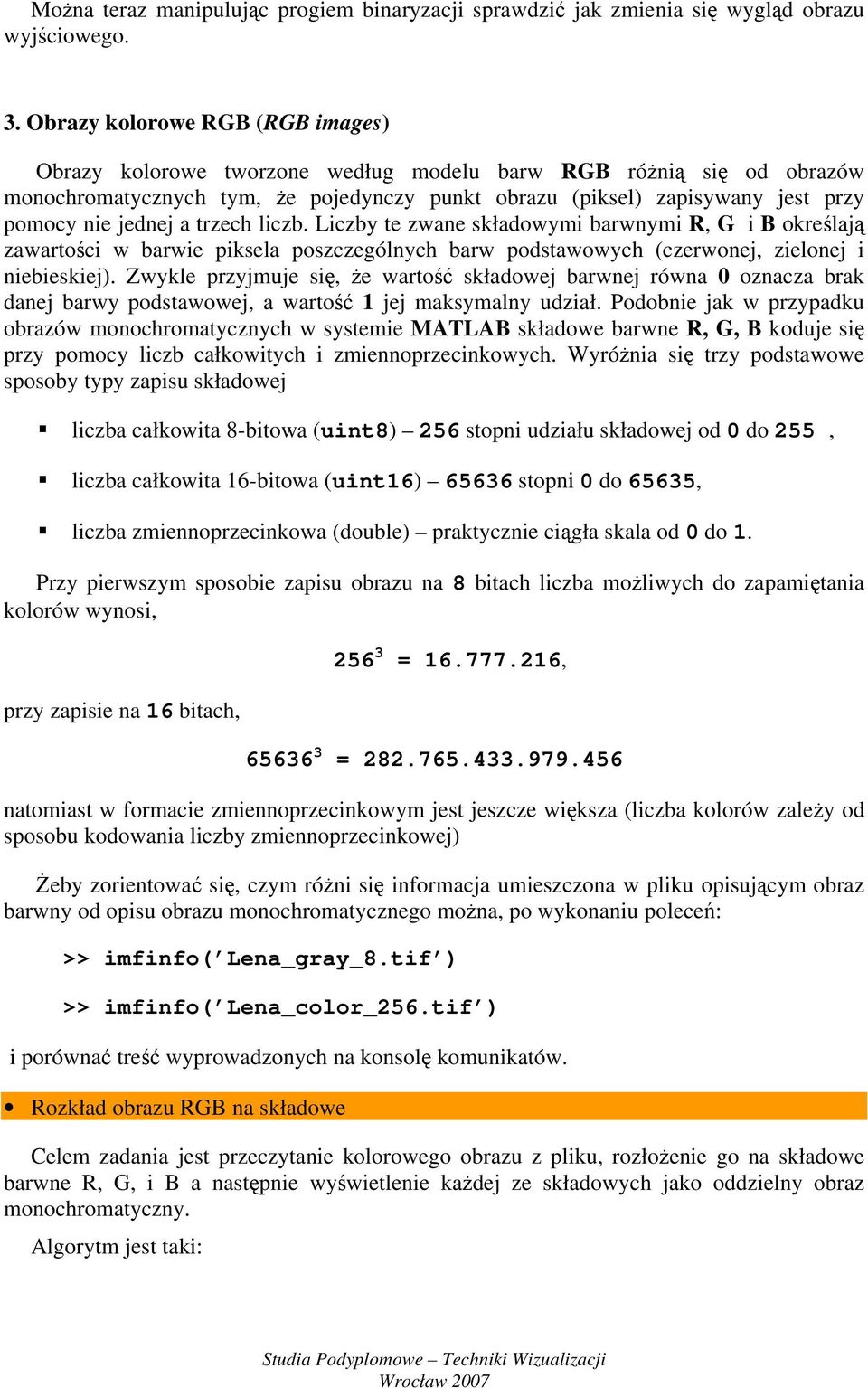

6 Można teraz manipulując progiem binaryzacji sprawdzić jak zmienia się wygląd obrazu wyjściowego. 3. Obrazy kolorowe RGB (RGB images) Obrazy kolorowe tworzone według modelu barw RGB różnią się od obrazów monochromatycznych tym, że pojedynczy punkt obrazu (piksel) zapisywany jest przy pomocy nie jednej a trzech liczb. Liczby te zwane składowymi barwnymi R, G i B określają zawartości w barwie piksela poszczególnych barw podstawowych (czerwonej, zielonej i niebieskiej). Zwykle przyjmuje się, że wartość składowej barwnej równa 0 oznacza brak danej barwy podstawowej, a wartość 1 jej maksymalny udział. Podobnie jak w przypadku obrazów monochromatycznych w systemie MATLAB składowe barwne R, G, B koduje się przy pomocy liczb całkowitych i zmiennoprzecinkowych. Wyróżnia się trzy podstawowe sposoby typy zapisu składowej liczba całkowita 8-bitowa (uint8) 256 stopni udziału składowej od 0 do 255, liczba całkowita 16-bitowa (uint16) stopni 0 do 65635, liczba zmiennoprzecinkowa (double) praktycznie ciągła skala od 0 do 1. Przy pierwszym sposobie zapisu obrazu na 8 bitach liczba możliwych do zapamiętania kolorów wynosi, przy zapisie na 16 bitach, = , = natomiast w formacie zmiennoprzecinkowym jest jeszcze większa (liczba kolorów zależy od sposobu kodowania liczby zmiennoprzecinkowej) Żeby zorientować się, czym różni się informacja umieszczona w pliku opisującym obraz barwny od opisu obrazu monochromatycznego można, po wykonaniu poleceń: >> imfinfo( Lena_gray_8.tif ) >> imfinfo( Lena_color_256.tif ) i porównać treść wyprowadzonych na konsolę komunikatów. Rozkład obrazu RGB na składowe Celem zadania jest przeczytanie kolorowego obrazu z pliku, rozłożenie go na składowe barwne R, G, i B a następnie wyświetlenie każdej ze składowych jako oddzielny obraz monochromatyczny. Algorytm jest taki:
7 Przeczytać obraz wejściowy z pliku i Spectrum.tif zapisać go w tablicy I ( funkcja imread( )). Wyznaczyć rozmiary obrazu zapisanego w tablicy I ( funkcja size( )). Uwaga: Tablica zawierająca obraz RGB jest tablicą trójwymiarową. Zadeklarować trzy tablice R, G, i B, w których zapamiętane zostaną obrazy monochromatyczne Można to zrobić przy pomocy polecenia zeros(n, m, 'uint8'); gdzie n i m są rozmiarami obrazu wyznaczonymi w poprzednim kroku. Zapisać dane zawarte w tablicy I do tablic R, G, B. Uwaga: Można to zrobić w pętli lub bez używania pętli. W jednym oknie graficznym pokazać obraz źródłowy z tablicy I oraz obrazy monochromatyczne z tablic R, G, B ( funkcja subplot( )). Otrzymany efekt powinien wyglądać mniej więcej tak jak pokazano to na rysunku 2. Napisy widoczne nad poszczególnymi obrazami można uzyskać przy pomocy funkcji title( ) (patrz system pomocy Help). Rys. 2. Obraz barwny i składowe R, G, B wyświetlone jako obrazy monochromatyczne
8 4. Obrazy indeksowane (indexed images) W dotychczas omówionych sposobach zapisu obrazu dane o pisujące treść obrazu były umieszczany zawsze w jednej tablicy. W przypadku obrazów monochromatycznych i binarnych była to tablica dwuwymiarowa, natomiast dla obrazów kolorowych trójwymiarowa. Kolejny typ obrazów to tak zwane obrazy indeksowane, które różnią się od poprzednich tym, że do zapisu obrazu wykorzystuje się dwie tablice. Przy pomocy zapisu indeksowego można kodować zarówno obrazy monochromatyczne jak i barwne. Ideę zapisu obrazu kolorowego przy pomocy indeksów zaprezentowano na rysunku 3. Tablica danych I (162, 157) = 253 Tablica kolorów Index R G B (162, 157) Rys. 3. Wyjaśnienie sposobu zapisu obrazu przy pomocy indeksów Obraz kodowany jest teraz przy pomocy dwóch tablic: Tablicy danych (data matrix) o rozmiarach zgodnych z rozmiarami obrazu, której elementy są liczbami całkowitymi (uint8 lub uint16). Tablicy kolorów (colormap matrix) zbudowanej z pewnej liczby wierszy zawierających trzy liczby zmiennoprzecinkowe (double) opisujące składowe R, G i B koloru. Elementy tablicy danych są po prostu numerami wierszy w tablicy kolorów (pokazano to na rysunku 3). Taki sposób kodowania obrazu jest niewątpliwie w większości przypadków bardziej oszczędny niż bezpośredni zapis dla każdego punktu obrazu trzech składowych R, G, B. Daje też możliwości łatwiejszej zmiany obrazu. Żeby w zilustrować sposób wykorzystania zapisu obrazu przy pomocy indeksów można przeprowadzić prosty eksperyment, polegający na zamianie jednego wiersza tablicy kolorów. W tym celu należy najpierw przeczytać obraz zapisany jako już wcześniej jako indeksowany.
9 Obraz znajduje się w pliku Lena_color_index.tif', a przeczytać go można przy pomocy polecenia: >> [I, map] = imread( Lena_color_index.tif ); Należy zauważyć, że w odróżnieniu od wszystkich poprzednich przypadków wczytany obraz został umieszczony w dwóch tablicach I i map. Pierwsza z nich jest opisaną wcześniej tablicą danych (indeksów) a druga tablicą kolorów. Jeśli dalej wykona się polecenie: >> I(162, 157) na ekranie zostanie wyświetlona liczba 253, czyli indeks wiersza tablicy kolorów odpowiadającego punktowi obrazu o współrzędnych (162, 157). Aby odczytać składowe koloru analizowanego piksela można teraz napisać: >> map(253,:) co spowoduje wyświetlenie składowych R, G, B koloru punktu. Są to liczby , , , (patrz rys. 3). Zamianę elementów wiersza w tablicy kolorów można wykonać wydając kolejne polecenie: >> map(253,:)= 1.0; Wszystkie trzy elementy wiersza, czyli składowe koloru zostaną zmienione na liczby 1.0 co odpowiada kolorowi białemu. Na zakończenie, aby zobaczyć rezultat należy napisać polecenie: >> imshow(i, map); efekt powinien być taki jak pokazano to na rysunku 4. Rys. 4. Obraz z wymienionym jednym kolorem

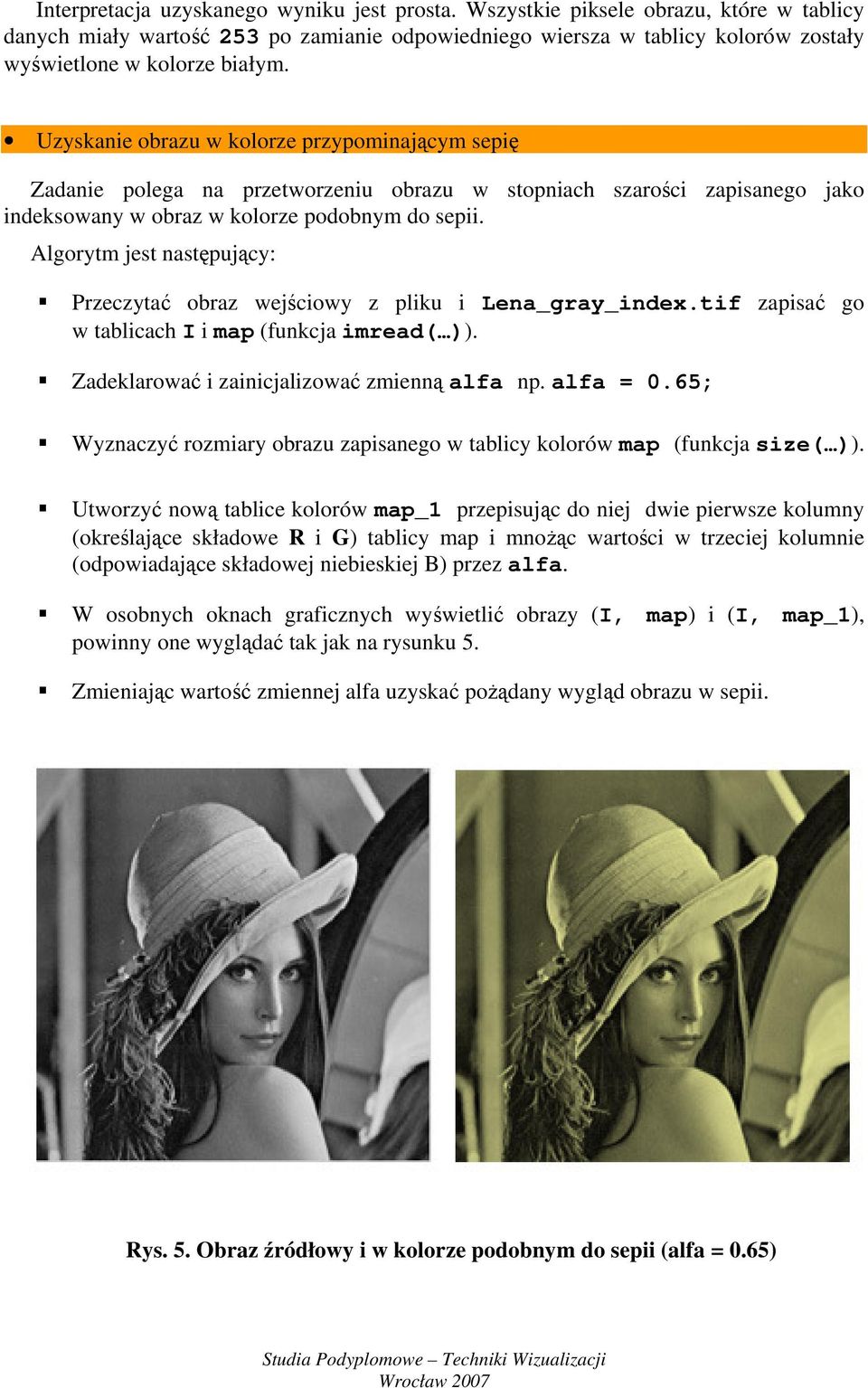

10 Interpretacja uzyskanego wyniku jest prosta. Wszystkie piksele obrazu, które w tablicy danych miały wartość 253 po zamianie odpowiedniego wiersza w tablicy kolorów zostały wyświetlone w kolorze białym. Uzyskanie obrazu w kolorze przypominającym sepię Zadanie polega na przetworzeniu obrazu w stopniach szarości zapisanego jako indeksowany w obraz w kolorze podobnym do sepii. Algorytm jest następujący: Przeczytać obraz wejściowy z pliku i Lena_gray_index.tif zapisać go w tablicach I i map (funkcja imread( )). Zadeklarować i zainicjalizować zmienną alfa np. alfa = 0.65; Wyznaczyć rozmiary obrazu zapisanego w tablicy kolorów map (funkcja size( )). Utworzyć nową tablice kolorów map_1 przepisując do niej dwie pierwsze kolumny (określające składowe R i G) tablicy map i mnożąc wartości w trzeciej kolumnie (odpowiadające składowej niebieskiej B) przez alfa. W osobnych oknach graficznych wyświetlić obrazy (I, map) i (I, map_1), powinny one wyglądać tak jak na rysunku 5. Zmieniając wartość zmiennej alfa uzyskać pożądany wygląd obrazu w sepii. Rys. 5. Obraz źródłowy i w kolorze podobnym do sepii (alfa = 0.65)
11 Przekształcenie obrazu RGB na obraz indeksowany Z punktu widzenia oszczędności pamięci zapis obrazu przy pomocy indeksów wydaje się dość atrakcyjny. Jednak zwykle obrazy zapisane jako indeksowane nie są bezpośrednio dostarczane przez urządzenia rejestrujące. Ich uzyskanie wymaga przetworzenia zapisanych wcześniej obrazów przy pomocy specjalnych algorytmów. Zarejestrowany obraz źródłowy opisany w kategoriach modelu RGB ma zazwyczaj bardzo dużo kolorów. Można w krańcowym przypadku, wyobrazić sobie obraz, w którym każdy piksel ma trochę inny kolor. Dla takiego obrazu, przy próbie zapisu jako indeksowany, tablica kolorów będzie miała tyle wierszy ile obraz ma punktów a dodatkowo trzeba będzie dodać jeszcze tablicę danych zawierającą indeksy. Zapis w tym przypadku będzie zajmował więcej pamięci niż bezpośrednie opisanie składowych barwnych R, G, B dla poszczególnych punktów. Ogólny wniosek jest, więc taki, że zapis w postaci indeksów opłaca się stosować, gdy na obrazie jest znacznie mniej kolorów niż obraz ma punktów. Jednak okazuje się, że z uwagi na pewne właściwości procesu postrzegania obrazów barwnych przez człowieka, można bez większej starty jakości ograniczyć liczbę kolorów punktów obrazu. Idea jest prosta i polega na tym, że punktom o zbliżonych kolorach przypisuje się jeden wyliczony w jakiś sposób kolor. Proces taki nazywa się kwantyzacją koloru i realizowany jest przy pomocy różnych algorytmów. Najbardziej popularne to kwantyzacja jednorodna i kwantyzacja przy kryterium minimalnej wariancji. Kwantyzacja jednorodna jest najprostszym algorytmem redukcji liczby kolorów w obrazie. Ideę jej łatwo jest wyjaśnić posługując się modelem barw RGB w postaci sześcianu takim jak pokazany został na rysunku 6. (0, 1, 0) G R B (1, 0, 0) (0, 0, 1) Rys. 6. Model RGB w postaci sześcianu Jeśli każdy z boków sześcianu podzielić na n równych odcinków to można sobie wyobrazić, że sześcian zostanie podzielony na n 3 małych sześciennych kostek. Jeśli każdej
12 z takich kostek przypisać jeden kolor na przykład określony jako kolor jej środka, to powstanie dyskretna struktura opisująca przestrzeń zbudowaną z n 3 kolorów. Algorytm kwantyzacji koloru jest bardzo prosty: Dla danego piksela obrazu opisanego składowymi r, g, b zidentyfikować, w której kostce leży punkt opisany tymi składowymi. Jako nowe współrzędne barwne piksela przypisać współrzędne koloru odpowiadającego kostce znalezionej w kroku poprzednim. Tabelę kolorów zbudować tylko z tych kolorów przestrzeni kostki, które mają swoje odpowiedniki w przetworzonym obrazie. W wyniku kwantyzacji równomiernej powstanie obraz, który będzie zawierał punkty o maksymalnie n 3 kolorach. Algorytm jest prosty jednak pewien kłopot może sprawiać dobór liczby n. Dla małych n, kolorów w przetworzonym obrazie może być za mało, dla dużych n powstanie prawdopodobnie zbyt duża tabela kolorów. Należy także zaznaczyć, że sposób podziału przestrzeni barw nie zależy od treści obrazu a jedynie wyboru liczby n. Kwantyzacja przy kryterium minimalnej wariancji jest znacznie bardziej skomplikowana. Przestrzeń kolorów RGB reprezentowana przez sześcian z rysunku 6 dzielona jest w tym przypadku nie na równe sześcienne małe kostki, tak jak to było w przypadku kwantyzacji równomierniej, ale na prostopadłościany o różnej wielkości. Podział zależny jest od rozkładu punktów reprezentujących poszczególne piksele obrazu wewnątrz sześcianu przestrzeni barw. Jeśli w pewnym obszarze znajduje się dużo skoncentrowanych obok siebie punktów w buduje się mały prostopadłościan, jeśli lokalna gęstość punktów jest niewielka, prostopadłościan jest większy. Poszczególne punkty leżące wewnątrz tak wyznaczonych prostopadłościanów reprezentowane są w obrazie wynikowym przez centra prostopadłościanów. Taki podział przestrzeni barw pozwala lepiej aproksymować obraz źródłowy przy pomocy zadanej liczby kolorów, uzależniając wynik od treści analizowanego obrazu a nie jak to miało miejsce w przypadku kwantyzacji równomiernej jedynie od pewnego arbitralnie zadanego parametru. Oczywiście lepsza jakość aproksymacji wymaga większej liczby obliczeń. W pakiecie Image Processing Toolbox dostępna jest funkcja o nazwie rgb2ind( ), która zamienia obraz zapisany według modelu RGB na obraz indeksowany. Zaimplementowane zostały obie wyżej opisane metody. Celem ostatniego zadania jest zbadanie, jaki efekt dają oba algorytmy kwantyzacji koloru i porównanie wyników ich działania. Schemat postępowania jest następujący: Przeczytać obraz Lena_color_256.tif. Używając funkcji rgb2ind( )wykonać kwantyzację metodą równomierną i metodą minimalizacji wariancji, tak, aby uzyskać jak najmniejszą tablicę kolorów, przy której odtworzony obraz indeksowany nie różni się praktycznie od obrazu oryginalnego. Sprawdzić, jakie są wielkości plików z zapisem obrazu indeksowanego dla jednej i drugiej metody.
