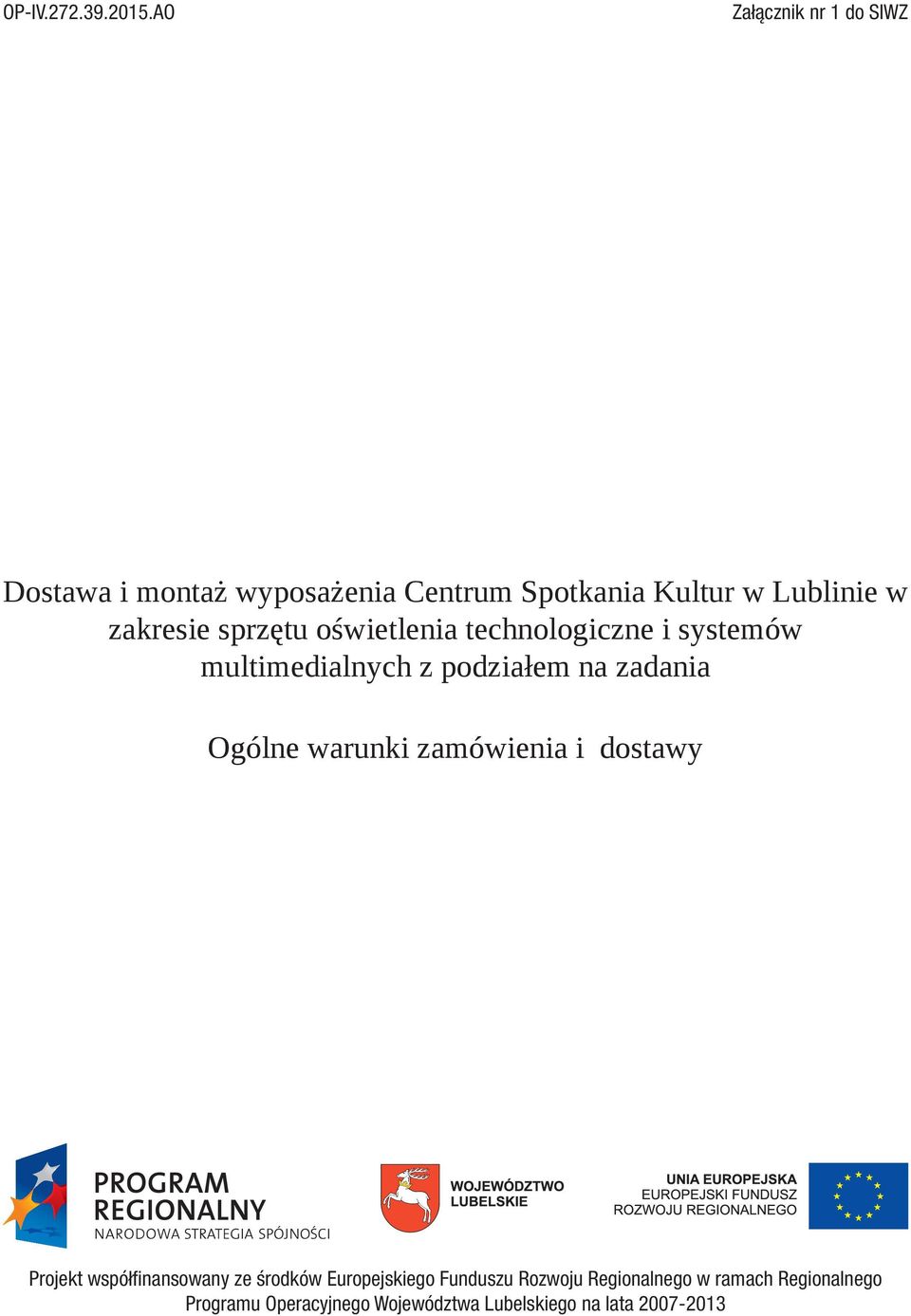

1 Załącznik nr 1 do SIWZ Dostawa i montaż wyposażenia Centrum Spotkania Kultur w Lublinie w zakresie sprzętu oświetlenia technologiczne i systemów multimedialnych z podziałem na zadania Ogólne warunki zamówienia i dostawy Projekt współfi nansowany ze środków Europejskiego Funduszu Rozwoju Regionalnego w ramach Regionalnego Programu Operacyjnego Województwa Lubelskiego na lata

2 Załącznik nr 1 do SIWZ Ogólne warunki zamówienia i dostawy Urządzenia mają umożliwić jak największą uniwersalność i możliwość realizacji wydarzeń o bardzo różnym charakterze. Urządzenia ruchome muszą mieć możliwość ruchu w płaszczyznach PAN i TILT, możliwość montażu w każdej płaszczyźnie. Urządzenia spot i profile muszą pracować w trybie CMY, posiadać tarczę gobo z możliwością zmiany gobosów. Ze względu na minimalizację kosztów obsługi urządzenia typu wash muszą być zbudowane w oparciu o emitery LED typu multichip zapewniające bardzo długą żywotność, doskonałe odwzorowanie barw i równą plamę świetlną. Obudowy wszystkich urządzeń w kolorze czarnym. Wszystkie urządzenia muszą zostać dostarczone z kablem zasilającym zakończonym wtyczkę C/E/F, hakami umożliwiającymi zawieszenie oraz linką zabezpieczającą. Wszystkie linki zabezpieczające w kolorze czarnym wyposażone w element absorbujący energię przy ewentualnym upadku urządzenia i spełniać założenia zaleceń BGV-C1. Wszystkie przewody, wtyki, haki, elementy zawiesi montowane w miejsach widocznych dla publiczności (mosty oświetleniowe sceny, poręcze oświetleniowe na widowni itp.) w kolorze czarnym. Wszystkie skrzynie w przypadku których specyfikacja mówi o kołach muszą zostać wyposażone w minimum cztery koła (z łożyskami) z czego minimum dwa wyposażone w hamulce umieszczone przy przedniej krawędzi skrzyni. Wszystkie zamki skrzyń transportowych muszą być typu motylkowego. Sklejka w kolorze czarnym. Wszystkie uchwyty służące do przenoszenia skrzyń typu kasetowego z mechanizmem sprężynowym. Wszystkie przewody DMX muszą charakteryzować się impedancją falową 110 Ohm, dużą elastycznością i odpornością na zmiany parametrów wynikające z zaginania. Powłoka zewnętrzna przewodów czarna, matowa. Warunki umożliwiające prowadzenie robót polegających na dostawie, montażu i uruchomieniu urządzeń oświetlenia technologicznego oraz elektroakustyki i systemu inspicjenta w budynku Centrum Spotkania Kultur w Lublinie nie będących w zakresie robót Generalnego Wykonawcy. Zgodnie z zapisami Umowy nr 2151/Mi/CP/12 z dnia ust.1 pkt 10 przedstawiamy poniżej warunki umożliwiające wprowadzenie innego Wykonawcy na teren budowy, której Generalnym Wykonawcą jest lider konsorcjum Budimex S.A.: 1. Należy uzgodnić z Generalnym Wykonawcą dokumenty wymagane zgodnie z procedurami zewnętrznymi i wewnętrznymi Budimex S.A., które określają miedzy innymi : a. Planowane drogi transportu materiałów i komunikacji wewnętrznej uwzględniające lokalne warunki bhp oraz p.poż., b. Planowane drogi ewakuacji z wydzielonych stref prowadzenia robót, c. Opracować i uzgodnić z GW plan bezpieczeństwa i ochrony zdrowia w zakresie prowadzonych robót, oraz Instrukcje bezpiecznego wykonywania robót na placu budowy oraz wszelkie instrukcje bhp wymagane przepisami prawa, d. Przedstawić dokumenty potwierdzające kwalifikacje, uprawnienia oraz dopuszczenie pracowników do wykonywania określonych prac potwierdzone przez osoby uprawnione zgodnie z przepisami prawa, e. Przedstawić i uzgodnić z GW Projekt zagospodarowania zaplecza Innego Wykonawcy uwzględniający wszelkie elementy tymczasowe znajdujące się na terenie budowy ze wskazaniem miejsc lokalizacji zaplecza oraz miejsc czasowego składowania odpadów zgodnie ze standardami i procedura- Strona 2 z 45

3 mi oraz wytycznymi, f. Przedstawić i uzgodnić z GW procedury i sposoby segregacji i utylizacji odpadów wraz z procedurą raportowania, g. Przedstawić i uzgodnić harmonogramu dostaw materiałów i urządzeń niezbędnych do wykonania zakresu robót przewidzianego wg wskazań Inwestora i zaleceń GW. 2. Należy przewidzieć koszty wykonania odrębnego układy pomiarowego, na podstawie którego będzie możliwe rozliczanie kosztów ponoszonych na realizację zadań nie objętych zakresem robót Generalnego Wykonawcy i dokonanie stosownych prób urządzeń i pomiarów. 3. Należy przewidzieć koszty związane z segregacją i utylizacją odpadów zgodnie z obowiązującymi procedurami Generalnego Wykonawcy oraz przepisami prawa określającymi sposoby i środki, które należy zastosować w celu ochrony środowiska naturalnego. 4. Należy przewidzieć koszty związane z wykonaniem trwałego zabezpieczenia zarówno wykonanych posadzek i elementów okładzin ścian jak również elementów znajdujących się w bezpośrednim sąsiedztwie bądź na preferowanych drogach komunikacji Innego Wykonawcy i na obszarze prowadzenia prac w uzgodnieniu z Generalnym Wykonawcą oraz inne koszty związane z prowadzeniem robót na terenie budowy określone przez Generalnego Wykonawcę. 5. Należy przewidzieć koszt ewentualnego montażu tymczasowych urządzeń monitorujących w postaci kamer HD min. 8 szt. z możliwością nagrywania w ograniczonej widoczności wraz z rejestratorem i archiwizacją nagrań zabezpieczoną przed dostępem osób postronnych, w sposób umożliwiający rzeczywisty podgląd dla nadzoru Generalnego Wykonawcy w obszarze prowadzenia robót Innego Wykonawcy. Miejsce lokalizacji urządzeń zostanie wskazane przed rozpoczęciem planowanych prac Innego Wykonawcy. 6. Do uzgodnienia z Generalnym Wykonawcą jest termin i harmonogram robót wykonywanych przez Innego Wykonawcę (w tym uwzględniające między innymi dostawę, montaż, uruchomienie urządzeń i oprogramowanie oraz próby i testy). 7. Należy przewidzieć przeprowadzenie przez Inwestora częściowego odbioru robót na obszarze działania Innego Wykonawcy przez Komisję przy udziale Generalnego Wykonawcy, Inwestora, Inwestora Zastępczego oraz Innego Wykonawcy. 8. Generalny Wykonawca dokona protokolarnego przekazania obszaru przewidzianego do realizacji robót, wraz ze sporządzenie dokumentacji fotograficznej w obecności Inspektora Nadzoru z ramienia Zamawiającego. Z dniem przekazania Generalny Wykonawca zaprzestaje ochrony i utrzymywania obszaru działania Innego Wykonawcy. Tym samym zostanie on zobowiązany do zapewnienia ochrony na obszarze prowadzonych przez niego robót. 9. Inny Wykonawca usunie wszelkie zaistniałe szkody we własnym zakresie i na własny koszt zgodnie ze standardami, które obowiązywały przez rozpoczęciem przez niego robót w uzgodnieniu z Generalnym Wykonawcą i Inwestorem. 10. Jednocześnie zakres prac jak również strefy prowadzenia robót wykonanych przez Innego Wykonawcę winny być objęte ubezpieczeniem i ochroną od wszelkich ryzyk związanych z ich realizacją i jego funkcjonowaniem od dnia przejęcia placu budowy do dnia odbioru końcowego całej inwestycji realizowanej przez Generalnego Wykonawcę. 11. Generalny Wykonawca nie dokona w żaden sposób przejęcia robót Innego Wykonawcy, w tym nie będzie ponosił za nie żadnej odpowiedzialności. 12. Inwestor wraz z Innym Wykonawcą będzie uczestniczył w naradach koordynacyjnych, odbiorach, próbach, procedurach i innych czynnościach prowadzonych przez uprawnione Jednostki (np. Straż Pożarną, Strona 3 z 45

4 Sanepid, UDT, PINB) i przedstawi w terminach określonych przez te Jednostki lub Generalnego Wykonawcę dokumenty niezbędne do przeprowadzenia odbioru budynku, w zakresie robót wykonywanych przez Innego Wykonawcę. 13. Informujemy również, że w związku z procedowaniem i opracowywaniem dokumentacji warsztatowej w zakresie Technologii Mechaniki Scenicznej obejmującej oświetlenie technologiczne, elektroakustykę i system inspicjenta za wyjątkiem elementów końcowych wyłączonych z zakresu robót, wymagane będzie uzgodnienie i potwierdzenie przez Generalnego Projektanta Obiektu między innymi parametrów urządzeń, sposobu ich montażu, konfiguracji i oprogramowania. Budimex SA w związku z wyłączeniem w/w zakresów prac nie ponosi odpowiedzialności za kompatybilność urządzeń z technologii teatralnej i poprawności działania systemów. Powyższe warunki wymagają potwierdzenia w formie porozumienia zawartego pomiędzy Generalnym Wykonawcą a Innym Wykonawcą (wykonawcą niniejszego zamówienia) w załączniku: BUDIMEX druki przekazane przez Generalnego Wykonawcę. Strona 4 z 45

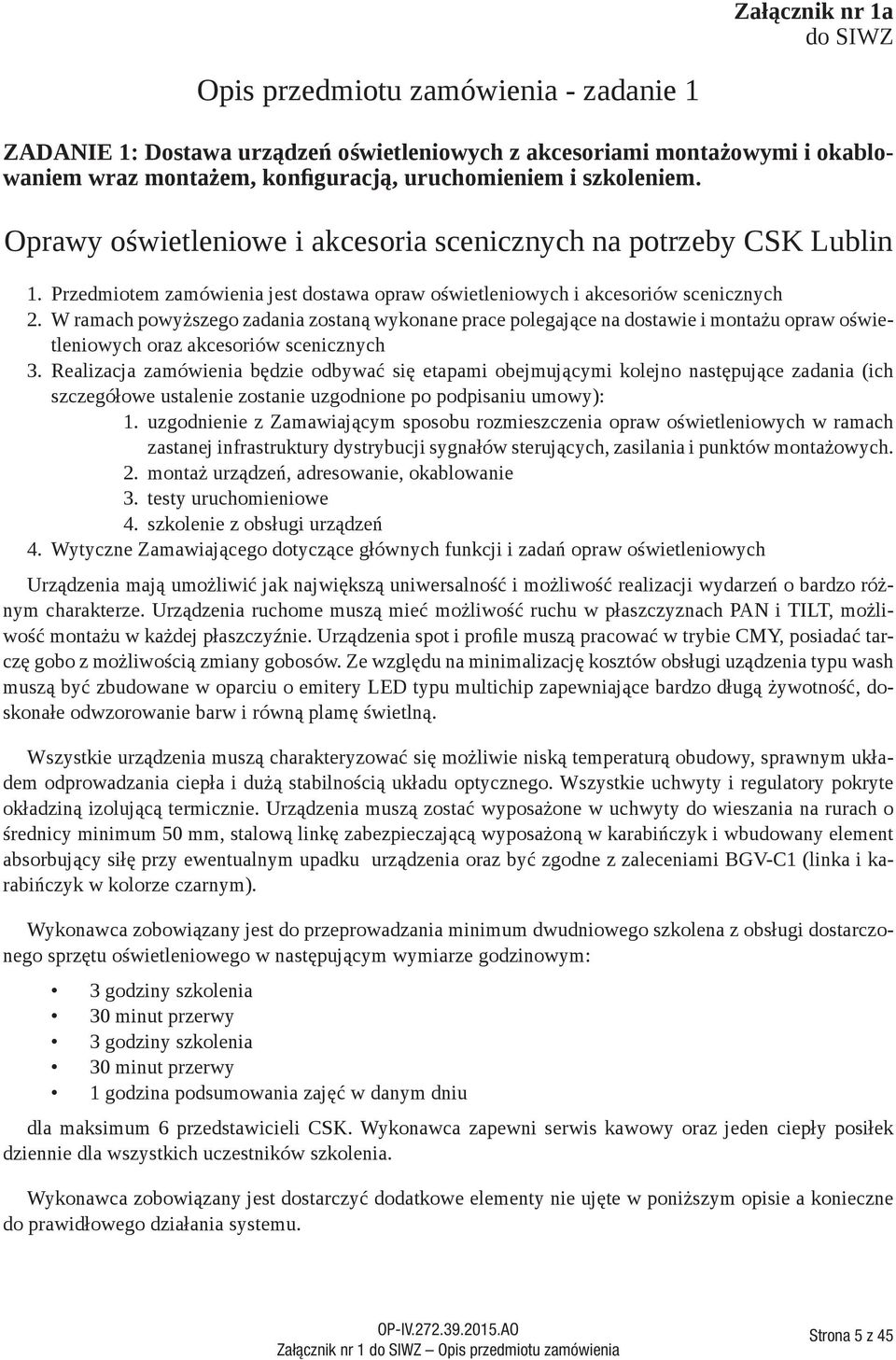

5 Załącznik nr 1a do SIWZ Opis przedmiotu zamówienia - zadanie 1 ZADANIE 1: Dostawa urządzeń oświetleniowych z akcesoriami montażowymi i okablowaniem wraz montażem, konfiguracją, uruchomieniem i szkoleniem. Oprawy oświetleniowe i akcesoria scenicznych na potrzeby CSK Lublin 1. Przedmiotem zamówienia jest dostawa opraw oświetleniowych i akcesoriów scenicznych 2. W ramach powyższego zadania zostaną wykonane prace polegające na dostawie i montażu opraw oświetleniowych oraz akcesoriów scenicznych 3. Realizacja zamówienia będzie odbywać się etapami obejmującymi kolejno następujące zadania (ich szczegółowe ustalenie zostanie uzgodnione po podpisaniu umowy): 1. uzgodnienie z Zamawiającym sposobu rozmieszczenia opraw oświetleniowych w ramach zastanej infrastruktury dystrybucji sygnałów sterujących, zasilania i punktów montażowych. 2. montaż urządzeń, adresowanie, okablowanie 3. testy uruchomieniowe 4. szkolenie z obsługi urządzeń 4. Wytyczne Zamawiającego dotyczące głównych funkcji i zadań opraw oświetleniowych Urządzenia mają umożliwić jak największą uniwersalność i możliwość realizacji wydarzeń o bardzo różnym charakterze. Urządzenia ruchome muszą mieć możliwość ruchu w płaszczyznach PAN i TILT, możliwość montażu w każdej płaszczyźnie. Urządzenia spot i profile muszą pracować w trybie CMY, posiadać tarczę gobo z możliwością zmiany gobosów. Ze względu na minimalizację kosztów obsługi uządzenia typu wash muszą być zbudowane w oparciu o emitery LED typu multichip zapewniające bardzo długą żywotność, doskonałe odwzorowanie barw i równą plamę świetlną. Wszystkie urządzenia muszą charakteryzować się możliwie niską temperaturą obudowy, sprawnym układem odprowadzania ciepła i dużą stabilnością układu optycznego. Wszystkie uchwyty i regulatory pokryte okładziną izolującą termicznie. Urządzenia muszą zostać wyposażone w uchwyty do wieszania na rurach o średnicy minimum 50 mm, stalową linkę zabezpieczającą wyposażoną w karabińczyk i wbudowany element absorbujący siłę przy ewentualnym upadku urządzenia oraz być zgodne z zaleceniami BGV-C1 (linka i karabińczyk w kolorze czarnym). Wykonawca zobowiązany jest do przeprowadzania minimum dwudniowego szkolena z obsługi dostarczonego sprzętu oświetleniowego w następującym wymiarze godzinowym: 3 godziny szkolenia 30 minut przerwy 3 godziny szkolenia 30 minut przerwy 1 godzina podsumowania zajęć w danym dniu dla maksimum 6 przedstawicieli CSK. Wykonawca zapewni serwis kawowy oraz jeden ciepły posiłek dziennie dla wszystkich uczestników szkolenia. Wykonawca zobowiązany jest dostarczyć dodatkowe elementy nie ujęte w poniższym opisie a konieczne do prawidłowego działania systemu. Strona 5 z 45

6 1 2 Projektor typu spot z możliwością zaawansowanej projekcji (w komplecie 2 haki, kabel zasilający zakończony wtyczką C/E/F) ilość wymagana sztuk: 16 Lampa wyładowcza min 1500 W Wysokiej klasy układ optyczny z płynnym zoom minimum 10:1 z rozdzielczością 8 lub 16 bit Natężenie plamy świetlnej z odległości 10 m minimum lux Współczynnik oddawania barw CRI minimum 90 Największy kąt świecenia minimum 50 stopni Zdalne załączanie i wyłączanie lampy przez DMX i/lub Ethernet Minimum 10 szklanych, wymiennych obrotowych gobosów umieszczonych na dwóch niezależnych tarczach System mieszania kolorów trzech niezależnych tarcz CMY + dodatkowa tarcza kolorów odpowiedzialna za temeraturę barwową Minimum dwie pryzmy w tym jedna liniowa Minimum 10 dodatkowych filtrów z kolorami specjalnymi z czego 5 powinno być wymienne Dwie niezależnie sterowane tarcze efektowe Minimum dwa fi ltry Frost o różnej gradacji Płynny dimmer Wbudowany port Ethernet do obsługi MANet/MANet2 Tryb refl ektora prowadzącego umożliwiający manualną zmianę pozycji Pan/Tilt ze wspomaganiem elektronicznym Waga poniżej 40 kg Projektor typu LED Wash (w komplecie 2 haki kabel zasilający zakończony wtyczką C/E/F) ilość wymagana sztuk: 24 Lampa wyposażona w emitery LED typu RGBW o mocy minimum 15 W w ilości nie mniejszej niż 37 sztuk regulacja szerokości wiązki światła w zakresie minimum 6:1 Intensywność natężenia światła przy najwęższym kącie świecenia (RGBW) z odległości 10 m minimum 2000lux miksowanie koloru RGBW Oprawa wyposażona w obrotowy, sterowany fi ltr owalizacyjny minimum 3 indywidualnie kontrolowane pierścienie LED emulacja trybu pracy lampy wolframowej Sterowanie DMX Wbudowany port Ethernet do obsługi MANet, MANet 2 waga poniżej 15 kg Strona 6 z 45

7 3 4 Projektor typu profi le dedykowana do pracy teatralnej (bardzo cichy) (w komplecie: 2 haki, kabel zasilający, żarówka, fi rmowy zestaw gobo) ilość wymagana sztuk: 6 moc lampy maximum 1200 W temperatura barwna 6000 K regulacja szerokości wiązki minimum stopni Strumień świetlny minimum lumenów system miksowania koloru CMY trzy niezależne tarcze Zakres ruchu minimum 540 w PAN i 270 w TILTw rozdzielczości 8 lub 16 bit Czteronożowy system shuttera, każdy z noży może być obrócony o minimum ± 30, kaseta shuttera może być obrócona o o minimum ± 50 jedna rotacyjna tarcza gobo z zainstalowanymi pięcioma obrotowymi gobo jedna stała tarcza gobo z 7-mioma slotami na gobo tarcza kolorów z 6ma fi ltrami w następujących kolorach: Congo Blue, Orange, Kelly Green, Dark Fuchsia, Magenta, Deep Red fi rmowy zestaw gobo w zestawie Poziom hałasu wytwarzany przez urządzenie nie wyższy niż 50 dba Możliwość programowania płynnych zmian w czasie za pomocą funkcji czasu w urządzeniu (zakres działania funkcji od 1 do 300 sekund) Dokładność kontroli ruchu 0,3 stopnia Strobo dwunożowe z regualacją prędkości błysku do 14 Hz Możliwość zdalnego resetowania całego urządzenia oraz pojedynczych funkcji Możliwość adresowania z pominięciem procedury kalibracji Procedura self-test dla pojedynczego urządzenia oraz grupy urządzeń (dokonywana w konfi guracji master-slave waga nie większa niż 45 kg Projektor typu beam/spot (w komplecie 2 haki, kabel zasilający zakończony wtyczką C/E/F, żarówka, fi rmowy zestaw gobo) nazwa, typ, model ilość wymagana sztuk: 18 Lampa wyładowcza o mocy minimum 250 W Regulacja szerokości wiązki : 4:1 w aplikacji beam; 4:1 w aplikacji spot Największy kąt świecenia w trybie spot minimum 20 stopni Najmniejszy kąt świecenia w trybie beam maximum 2,5 stopnia Natężenie plamy swietlenej z odległości 10 m minimum lux dla spot i 75000lux dla beam Nie mniej niż 12 dichronicznych filtrów i biały Nie mniej niż 8 obrotowych, wymiennych bez użycia narzędzi gobo Nie mniej niż 12 gobo + pozycja otwarta dla tarczy stałej Minimum dwie pryzmy, w tym jedna liniowa Płynnie sterowany efekt frost Płynny dimmer Sterowanie DMX/MANet Wbudowany port Ethernet do obsługi MAnet, MA2net Waga nie większa niż 16 kg Strona 7 z 45

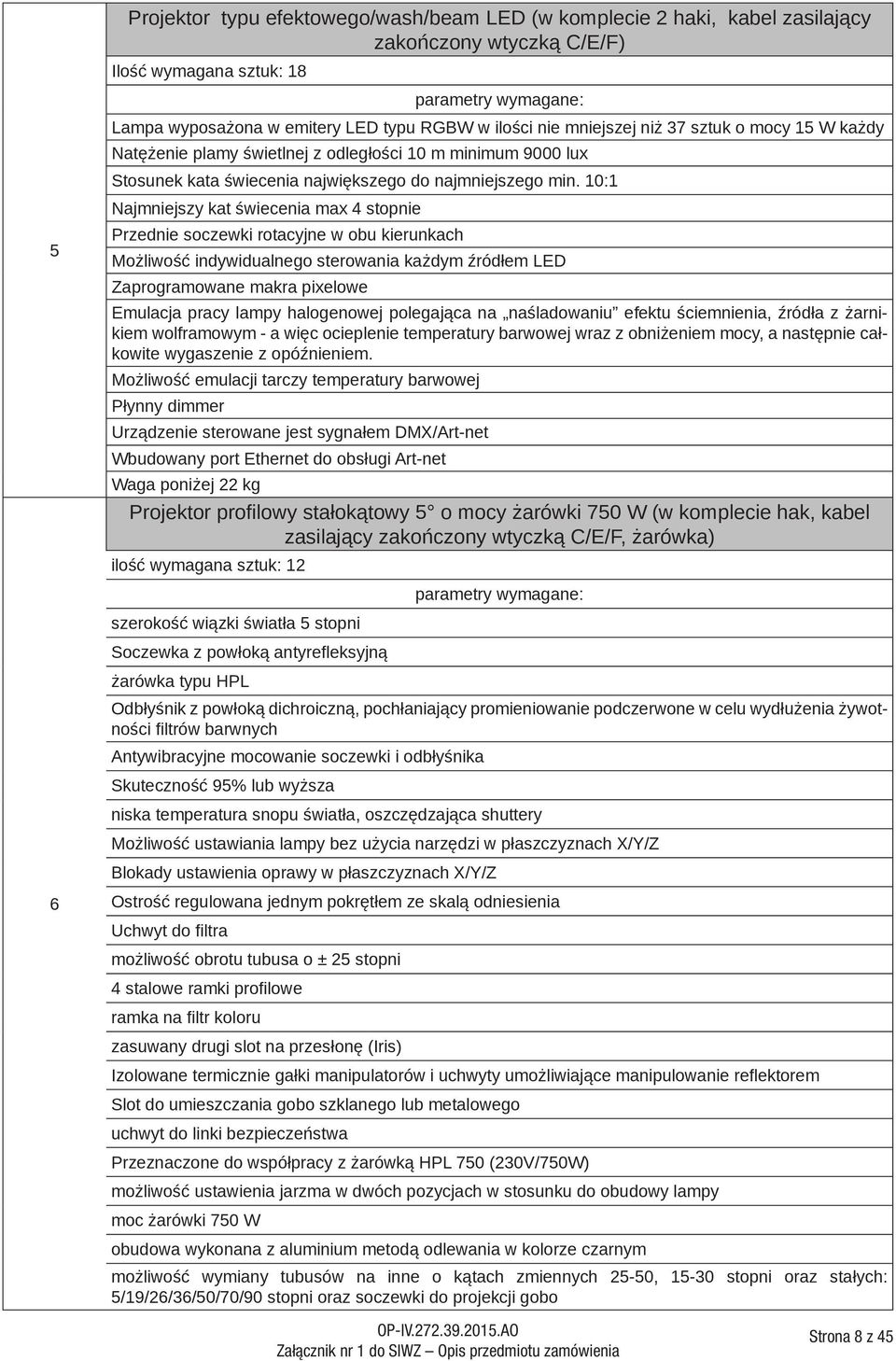

8 Projektor typu efektowego/wash/beam LED (w komplecie 2 haki, kabel zasilający zakończony wtyczką C/E/F) Ilość wymagana sztuk: 18 5 Lampa wyposażona w emitery LED typu RGBW w ilości nie mniejszej niż 37 sztuk o mocy 15 W każdy Natężenie plamy świetlnej z odległości 10 m minimum 9000 lux Stosunek kata świecenia największego do najmniejszego min. 10:1 Najmniejszy kat świecenia max 4 stopnie Przednie soczewki rotacyjne w obu kierunkach Możliwość indywidualnego sterowania każdym źródłem LED Zaprogramowane makra pixelowe Emulacja pracy lampy halogenowej polegająca na naśladowaniu efektu ściemnienia, źródła z żarnikiem wolframowym - a więc ocieplenie temperatury barwowej wraz z obniżeniem mocy, a następnie całkowite wygaszenie z opóźnieniem. Możliwość emulacji tarczy temperatury barwowej Płynny dimmer Urządzenie sterowane jest sygnałem DMX/Art-net Wbudowany port Ethernet do obsługi Art-net Waga poniżej 22 kg Projektor profi lowy stałokątowy 5 o mocy żarówki 750 W (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 12 szerokość wiązki światła 5 stopni Soczewka z powłoką antyrefl eksyjną żarówka typu HPL Odbłyśnik z powłoką dichroiczną, pochłaniający promieniowanie podczerwone w celu wydłużenia żywotności fi ltrów barwnych Antywibracyjne mocowanie soczewki i odbłyśnika Skuteczność 95% lub wyższa niska temperatura snopu światła, oszczędzająca shuttery Możliwość ustawiania lampy bez użycia narzędzi w płaszczyznach X/Y/Z Blokady ustawienia oprawy w płaszczyznach X/Y/Z 6 Ostrość regulowana jednym pokrętłem ze skalą odniesienia Uchwyt do fi ltra możliwość obrotu tubusa o ± 25 stopni 4 stalowe ramki profilowe ramka na fi ltr koloru zasuwany drugi slot na przesłonę (Iris) Izolowane termicznie gałki manipulatorów i uchwyty umożliwiające manipulowanie refl ektorem Slot do umieszczania gobo szklanego lub metalowego uchwyt do linki bezpieczeństwa Przeznaczone do współpracy z żarówką HPL 750 (230V/750W) możliwość ustawienia jarzma w dwóch pozycjach w stosunku do obudowy lampy moc żarówki 750 W obudowa wykonana z aluminium metodą odlewania w kolorze czarnym możliwość wymiany tubusów na inne o kątach zmiennych 25-50, stopni oraz stałych: 5/19/26/36/50/70/90 stopni oraz soczewki do projekcji gobo Strona 8 z 45

9 c.d. 6 7 możliwość zmiany żarówki na 575 W lub 375 W możliwość zmiany korpusu na wersję LED waga nie większa niż 11 kg Projektor profi lowy stałokątowy 10 o mocy żarówki 750 W (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 12 szerokość wiązki światła 10 stopni Soczewka z powłoką antyrefleksyjną żarówka typu HPL Odbłyśnik z powłoką dichroiczną, pochłaniający promieniowanie podczerwone w celu wydłużenia żywotności fi ltrów barwnych Antywibracyjne mocowanie soczewki i odbłyśnika Skuteczność 95% lub wyższa niska temperatura snopu światła, oszczędzająca shuttery Możliwość ustawiania lampy bez użycia narzędzi w płaszczyznach X/Y/Z Blokady ustawienia oprawy w płaszczyznach X/Y/Z Ostrość regulowana jednym pokrętłem ze skalą odniesienia Uchwyt do fi ltra możliwość obrotu tubusa o ± 25 stopni 4 stalowe ramki profilowe ramka na fi ltr koloru zasuwany drugi slot na przesłonę (Iris) Izolowane termicznie gałki manipulatorów i uchwyty umożliwiające manipulowanie refl ektorem Slot do umieszczania gobo szklanego lub metalowego uchwyt do linki bezpieczeństwa Przeznaczone do współpracy z żarówką HPL 750 (230V/750W) możliwość ustawienia jarzma w dwóch pozycjach w stosunku do obudowy lampy moc żarówki 750 W obudowa wykonana z aluminium metodą odlewania w kolorze czarnym możliwość wymiany tubusów na inne o kątach zmiennych 25-50, stopni oraz stałych: 5/19/26/36/50/70/90 stopni oraz soczewki do projekcji gobo możliwość zmiany żarówki na 575 W lub 375 W możliwość zmiany korpusu na wersję LED waga nie większa niż 11 kg Strona 9 z 45

10 8 Projektor profi lowy stałokątowy 19 o mocy żarówki 750 W (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka)zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 12 szerokość wiązki światła 19 stopni Soczewka z powłoką antyrefleksyjną żarówka typu HPL Odbłyśnik z powłoką dichroiczną, pochłaniający promieniowanie podczerwone w celu wydłużenia żywotności fi ltrów barwnych Antywibracyjne mocowanie soczewki i odbłyśnika Skuteczność 95% lub wyższa niska temperatura snopu światła, oszczędzająca shuttery Możliwość ustawiania lampy bez użycia narzędzi w płaszczyznach X/Y/Z Blokady ustawienia oprawy w płaszczyznach X/Y/Z Ostrość regulowana jednym pokrętłem ze skalą odniesienia Uchwyt do fi ltra możliwość obrotu tubusa o ± 25 stopni 4 stalowe ramki profilowe ramka na fi ltr koloru zasuwany drugi slot na przesłonę (Iris) Izolowane termicznie gałki manipulatorów i uchwyty umożliwiające manipulowanie refl ektorem Slot do umieszczania gobo szklanego lub metalowego uchwyt do linki bezpieczeństwa Przeznaczone do współpracy z żarówką HPL 750 (230V/750W) możliwość ustawienia jarzma w dwóch pozycjach w stosunku do obudowy lampy moc żarówki 750 W obudowa wykonana z aluminium metodą odlewania w kolorze czarnym możliwość wymiany tubusów na inne o kątach zmiennych 25-50, stopni oraz stałych: 5/19/26/36/50/70/90 stopni oraz soczewki do projekcji gobo możliwość zmiany żarówki na 575 W lub 375 W możliwość zmiany korpusu na wersję LED waga nie większa niż 11 kg Strona 10 z 45

11 9 10 Projektor profi lowy wyposażony w zoom o zakresie o mocy żarówki 750 W (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 12 szerokość wiązki światła stopni regulowana płynnie Soczewka z powłoką antyrefleksyjną żarówka typu HPL Odbłyśnik z powłoką dichroiczną, pochłaniający promieniowanie podczerwone w celu wydłużenia żywotności fi ltrów barwnych Antywibracyjne mocowanie soczewki i odbłyśnika Skuteczność 95% lub wyższa niska temperatura snopu światła, oszczędzająca shuttery Możliwość ustawiania lampy bez użycia narzędzi w płaszczyznach X/Y/Z Blokady ustawienia oprawy w płaszczyznach X/Y/Z Ostrość regulowana jednym pokrętłem ze skalą odniesienia Uchwyt do fi ltra możliwość obrotu tubusa o ± 25 stopni 4 stalowe ramki profi lowe ramka na fi ltr koloru zasuwany drugi slot na przesłonę (Iris) Izolowane termicznie gałki manipulatorów i uchwyty umożliwiające manipulowanie refl ektorem Slot do umieszczania gobo szklanego lub metalowego uchwyt do linki bezpieczeństwa Przeznaczone do współpracy z żarówką HPL 750 (230V/750W) możliwość ustawienia jarzma w dwóch pozycjach w stosunku do obudowy lampy moc żarówki 750 W obudowa wykonana z aluminium metodą odlewania w kolorze czarnym możliwość wymiany tubusów na inne o kątach zmiennych 25-50, stopni oraz stałych: 5/19/26/36/50/70/90 stopni oraz soczewki do projekcji gobo możliwość zmiany żarówki na 575 W lub 375 W możliwość zmiany korpusu na wersję LED waga nie większa niż 11 kg Projektor profi lowy wyposażony w zoom o zakresie o mocy żarówki 750 W (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 12 szerokość wiązki światła stopni regulowana płynnie Soczewka z powłoką antyrefleksyjną żarówka typu HPL Odbłyśnik z powłoką dichroiczną, pochłaniający promieniowanie podczerwone w celu wydłużenia żywotności fi ltrów barwnych Strona 11 z 45

12 c.d Antywibracyjne mocowanie soczewki i odbłyśnika Skuteczność 95% lub wyższa niska temperatura snopu światła, oszczędzająca shuttery Możliwość ustawiania lampy bez użycia narzędzi w płaszczyznach X/Y/Z Blokady ustawienia oprawy w płaszczyznach X/Y/Z Ostrość regulowana jednym pokrętłem ze skalą odniesienia Uchwyt do fi ltra możliwość obrotu tubusa o ± 25 stopni 4 stalowe ramki profi lowe ramka na fi ltr koloru zasuwany drugi slot na przesłonę (Iris) Izolowane termicznie gałki manipulatorów i uchwyty umożliwiające manipulowanie refl ektorem Slot do umieszczania gobo szklanego lub metalowego uchwyt do linki bezpieczeństwa Przeznaczone do współpracy z żarówką HPL 750 (230V/750W) możliwość ustawienia jarzma w dwóch pozycjach w stosunku do obudowy lampy moc żarówki 750 W obudowa wykonana z aluminium metodą odlewania w kolorze czarnym możliwość wymiany tubusów na inne o kątach zmiennych 25-50, stopni oraz stałych: 5/19/26/36/50/70/90 stopni oraz soczewki do projekcji gobo możliwość zmiany żarówki na 575 W lub 375 W możliwość zmiany korpusu na wersję LED waga nie większa niż 11 kg Projektor typu PC (prism convex) o mocy 1 KW (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 36 żarówka Gx 9,5 o mocy minimum 1 kw szerokość wiązki światła regulowana w zakresie minimum 7-61 stopni Natężenie oświetlenia plamy świetlnej dla kąta rozsyłu 7 z odległości 10 m minimum 3500 Lux dla mocy żarówki 2000 W. płasko wypukła soczewka pryzmatyczna wykonana ze szkła Odbłyśnik wykonany z aluminium Obudowa refl ektora wykonana z ekstrudowanych profi li na bazie aluminium o bardzo dobrych właściwościach odprowadzania ciepła. Obudowa pomalowana na czarno, matowa, o dużej odporności na wysoką temperaturę Frontowa kaseta na fi ltry wykonana w sposób minimalizujący wyciek światła Możliwość przesuwania uchwytu (yoke) wzdłuż całego korpusu urządzenia Zintegrowana siatka zabezpieczająca soczewkę Uchwyt (yoke) z minimum dwoma pozycjami montażowymi dla obudowy refl ektora i minimum pięcioma otworami w poprzecznym ramieniu służącymi do montażu uchwytu. Mechanizm zabezpieczający dostęp do komory żarówki gdy urządzenie podłączone jest do zasilania Wszystkie uchwyty i regulatory pokryte powłoką nieprzewodzącą ciepła W komplecie skrzydełka, uchwyt atestowany, żarówka 1000W i linka zabezpieczająca waga nie większa niż 10 kg Strona 12 z 45

13 12 13 Projektor typu PC (Plano Convex) o mocy 2 KW (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 24 żarówka GY 16 o mocy minimum 2 kw szerokość wiązki światła regulowana w zakresie 5-65 stopni Natężenie oświetlenia plamy świetlnej dla kąta rozsyłu 5 z odległości 10 m minimum 7000 Lux dla mocy żarówki 2000 W. płasko wypukła soczewka pryzmatyczna wykonana ze szkła Odbłyśnik wykonany z aluminium Obudowa refl ektora wykonana z ekstrudowanych profi li na bazie aluminium o bardzo dobrych właściwościach odprowadzania ciepła. Obudowa pomalowana na czarno, matowa, o dużej odporności na wysoką temperaturę Frontowa kaseta na fi ltry wykonana w sposób minimalizujący wyciek światła możliwość przesuwania uchwytu (yoke) wzdłuż całego korpusu urządzenia Zintegrowana siatka zabezpieczająca soczewkę Uchwyt (yoke) z minimum dwoma pozycjami montażowymi dla obudowy refl ektora i minimum pięcioma otworami w poprzecznym ramieniu służącymi do montażu uchwytu. Mechanizm zabezpieczający dostęp do komory żarówki gdy urządzenie podłączone jest do zasilania Wszystkie uchwyty i regulatory pokryte powłoką nieprzewodzącą ciepła W komplecie skrzydełka, uchwyt atestowany, żarówka 2000W i linka zabezpieczająca waga nie większa niż 13 kg Projektor typu Profi le o mocy 2 KW (w komplecie hak, kabel zasilający zakończony wtyczką C/E/F, żarówka) ilość wymagana sztuk: 12 żarówka GY16 o mocy minimum 2 kw szerokość wiązki światła regulowana w zakresie stopni Natężenie oświetlenia plamy świetlnej dla kąta rozsyłu 10 z odległości 15 m minimum 3900 Lux dla mocy żarówki 2000 W. Soczewki wykonane ze szkła z pokryciem antyodblaskowym Odbłyśnik wykonany z aluminium Obudowa refl ektora wykonana z ekstrudowanych profi li na bazie aluminium o bardzo dobrych właściwościach odprowadzania ciepła. Obudowa pomalowana na czarno, matowa, o dużej odporności na wysoką temperaturę Frontowa kaseta na fi ltry wykonana w sposób minimalizujący wyciek światła Możliwość przesuwania uchwytu (yoke) wzdłuż całego tubusu urządzenia Możliwość obrotu tubusu w stosunku do korpusu w zakresie Zintegrowana siatka zabezpieczająca soczewkę Uchwyt (yoke) z minimum dwoma pozycjami montażowymi dla obudowy refl ektora i minimum pięcioma otworami w poprzecznym ramieniu służącymi do montażu uchwytu. Mechanizm zabezpieczający dostęp do komory żarówki gdy urządzenie podłączone jest do zasilania Wszystkie uchwyty i regulatory pokryte powłoką nieprzewodzącą ciepła W komplecie skrzydełka, uchwyt atestowany, żarówka 2000W i linka zabezpieczająca waga nie większa niż 25 kg Strona 13 z 45

14 Naświetlacz halogenowy typu sunstrip (w komplecie 2 haki, kabel zasilający zakończony wtyczką C/E/F, żarówki) ilość wymagana sztuk: 30 moc pojedynczej żarówki 75 W uchwyt montażowy żarówki GU10 możliwość kontroli za pomocą protokołu DMX Wbudowany 10 kanałowy dimmer wymiary nie większe niż: 14 Długość 1 metr (±5 cm) Szerokość 10 cm (±2 cm) w komplecie do pojedynczego urządzenia 15 żarówek (5 jako zapas) minimum 16 wstępnie zaprogramowanych patternów możliwość elektronicznego obrócenia kolejności żarówek gniazdo wejściowe zasilania typu Powercon gniazdo wyjściowe zasilania Powercon w zestawie podstawa do stawiania na podłodze, kabel zasilający zakończony wtyczką C/E/F, kabel zasilający z wtykami powercon (umożliwiający podłączenie w trybie podaj dalej, trzy skrzynie tranportowe typu fl ight case każda na 10 urządzeń. Jedna wyposażona w minimum 4 koła (z czego dwa wyposażone w blokady hamulcowe). Dwie pozostałe skrzynie wyposażone w elementy sztaplujące. Naświetlacz asymetryczny LED RGBA do równomiernego oświetlania horyzontu teatralnego z płynnym mieszaniem barw wraz z uchwytami do wieszania ilość wymagana sztuk: 14 Liniowe źródło światła o mocy minimum 100W składające się z diod LED o mocy min 3 W każda lub punktowe oparte na minimum czterech punktach ustawionych liniowo o mocy łącznej minimum 200W w barwach: czerwony, zielony, niebieski i bursztynowy lub biały Wysokiej jakości prawdziwie asymetryczny odbłyśnik zapewniający równomierne pokrycie oświetlanych powierzchni Efektywny system chłodzenia konwekcyjnego (bez wentylatorów powodujących hałas) Sterowanie: Protokół DMX 512, RDM 15 Możliwość pracy bez zewnętrznego sterownika DMX wedle zakodowanych we wnętrzu urządzenia programów (min. płynne przejścia między barwami z różną prędkością, błyski w różnych barwach, z różną prędkością, możliwość wybrania stałego świecenia dowolnej barwy), możliwość wysterowania pracą pozostałych opraw podłączonych w jednym łańcuchu. Żywotność źródła światła nie mniejsza niż h. Możliwość zablokowania elektronicznie lub manualnie panelu obsługowego urządzenia, przed osobami niepowołanymi Złącza sterujące wejście/wyjście standard XLR 5-pin Miejsce instalacji oraz kąty świecenia ograniczają wymiary urządzenia do maksymalnych: 40 cm, 60, 50 cm Maksymalna waga urządzenia nie może przekraczać 10 kg Zasilanie realizowane poprzez złącze Powercon z możliwością podłączenia urządzeń w systemie podaj dalej min 10 urządzeń w jednej linii Urządzenie musi być wyposażone w system pozwalający na podwieszenie jak i postawienie na scenie i oświetlanie z dołu Kolor obudowy: czarny mat W zestawie uchwyt i hak umożliwiający podwieszenie, linka zabezpieczająca, kabel zasilający z wtykiem C/E/F oraz kabel zasilający z wtykami powercon (umożliwiający podłączenie w trybie podaj dalej, skrzynie transportowe na nie więcej niż 5 urządzeń każda Strona 14 z 45

15 Projektor listwa LED RGBW ilość wymagana sztuk: 30 listwa LED zbudowana w oparciu o minimum 18 emiterów RGBW o mocy minimum 8 W każda kąt świecenia minimum możliwość regulacji jasności od 0 do 100% możliwość regulacji częstotliwości błysku w granicach minimum 0-20 Hz możliwość kontroli koloru i jasności każdego z pikseli osobno Sterowanie DMX obudowa wykonana z aluminium w kolorze czarnym w zestawie podstawa do stawiania na podłodze, kabel zasilający zakończony wtyczką C/E/F, trzy skrzynie tranportowe typu fl ight case każda na 10 urządzeń. Jedna wyposażona w minimum 4 koła (z czego dwa wyposażone w blokady hamulcowe). Dwie pozostałe skrzynie wyposażone w elementy sztaplujące. Projektor LED PAR ilość wymagana sztuk: 12 LED PAR zbudowany w oparciu o minimum 12 emiterów RGBW o mocy minimum 15W każdy Natężenie plamy świetlnej z odległości 5 m minimum 5900 lux mieszanie czterech barw składowych w punkcie (pod jednym kolimatorem) kąt świecenia 7 stopni +/- 1 stopień możliwość zmiany kąta świecenia przez dedykowane, opcjonalne dedykowane fi ltry dyfuzyjne 17 podział matrycy na minimum 3 niezależne sekcje sterowane niezależnie Możliwość emulacji światła halogenowego Płynna regulacja temperatury barwowej Płynny dimmer Urządzenie sterowane sygnałem DMX Waga poniżej 5 kg Oprawa wyposażona w złącze Powercon In/Out umożliwiające łączenie w jedną linie zasilania w komplecie: źródła LED RGBW oraz uchwyt umożliwiający podwieszenie lub postawienie urządzenia, dwie skrzynie transportowe - każda na 10 urządzeń. Każda ze skrzyń wyposażona w minimum 4 koła z czego dwa z blokadami hamulcowymi. Linka zabepieczająca dodatkowa (ponad dostarczone z urządzeniami) ilość wymagana sztuk: stalowa linka bezpieczeństwa zgodna z wymaganiami normy BGV-C1 kolor czarny długość 1 metr wbudowany element absorbujący siłę przy ewentualnym upadku urządzenia Strona 15 z 45

16 19 20 Hazer atmosferyczny profesjonalna maszyna do mgły scenicznej ilość wymagana sztuk: 2 Bardzo cicha praca ze względu na brak kompresora. Poziom hałasu nie wyższy niż 46 dba (mierzone z odległości 1 m) Praca w trybie teatralnym ultra cichym (poniżej 46 dba) System automatycznego czyszczenia (procedura uruchamiana natychmiast po zaprzestaniu wytwarzania mgły) Wbudowany wentylator rozpraszający wytworzoną mgłę Możliwość ciągłej pracy Sterowanie przez DMX Zużycie płynu maksymalnie 60ml na godzinę ciągłej pracy w trybie oszczędnym Zużycie CO2 maksymalnie 0,20 kg na godzinę ciągłej pracy w trybie oszczędnym Minimalny okres pracy na jednej butli CO2 45 godzin Pojedyncza partykuła dymu nie większa niż 0.7 mikrona Biały kolor mgły Czas nagrzewania maksymalnie 8 minut Niskie zużycie energii poniżej 800 W Maksymalna waga urządzenia 23 kg Kompaktowe wymiary szerokość poniżej 20 cm W zestawie skrzynia transportowa typu fl ight-case, butla na gaz (CO 2 lub N 2 ), jeden zbiornik dedykowanego płynu do wytwarzania dymu o pojemności minimum 4 litry Kompaktowe wymiary szerokość poniżej 20 cm Hazer wytwornica mgły ilość wymagana sztuk: 2 grzałka o mocy nie większej niż 1.500W Maksymalny czas nagrzewania - 60 sekund Pojemność pojemnika na płyn nie mniej niż 2l Wydajność 50 godzin pracy na 2 litrach płynu W zestawie wentylator rozpraszający wytworzoną mgłę Regulacja gęstości wytwarzanej mgły Możliwość zdalnej i ręcznej kontroli prędkości obrotowej wentylatora Niezależna kontrola siły wydmuchu oraz pracy wentylatora Możliwość podwieszania i odwrócenia kierunku emitowanej mgły Sterowanie za pomocą DMX Panel kontrolny z przyciskami do obsługi urządzenia oraz wyświetlaczem LED Wbudowany timer Waga poniżej 9kg W zestawie 10 litrów dedykowanego płynu Strona 16 z 45

17 Projektor typu follow spot zbudowany na lampie o mocy minimum 1800 W. W komplecie statyw, zasilacz i lampa ilość wymagana sztuk: 2 Lampa MSR minimum 1800 W temperatura barwna 6000 K Regulacja wiązki światła w zakresie minimum 7-14 stopni Natężenie światła na oświetlanej powierzchni z odległości 40m przy kącie rozsyłu 7 stopni nie mniejszy niż 1400 lx, a przy kącie rozsyłu 14 stopni nie mniejszy niż 480 lx Zmotoryzowany, płynnie działający dimmer Manualne sterowanie urządzenia (możliwość sterowania jedną ręką dimmerem oraz pozycją w zakresie PAN/TILT) Zewnętrzny elektroniczny zasilacz, brak efektu migotania, możliwość cichego włączenia lampy na gorąco 6cio elementowy zmieniacz kolorów: wymienne ramki osobna na każdy kolor Uchwyt gobo z możliwością łatwej zmiany W pełni zamykalny iris (przesłona) w wymiennej kasecie Niezależny frost (fi ltr zmiękczający) W zestawie podstawowe narzędzia serwisowe oraz części zamienne Możliwość podwieszenia w zestawie uchwyt umożliwiający montaż do klasycznej konstrukcji oświetleniowej. W zestawie trójnożny statyw z możliwością regulacji wysokości montażu oprawy pomiędzy 100 a 150 cm. Statyw pochodzący od tego samego producenta co oprawa by zapewnić maksymalną kompatybilność, możliwość stabilnej i płynnej pracy. Projektor typu follow spot zbudowany na lampie wyładowczej o mocy 1200W o parametrach technicznych nie gorszych niż: ilość wymagana sztuk: 1 Minimalny zakres kąta rozsyłu strumienia świetlnego 8 15 stopni Natężenie światła na oświetlanej powierzchni z odległości 18m przy kącie rozsyłu 8 stopni nie mniejszy niż lx, a przy kącie rozsyłu 15 stopni nie mniejszy niż 970 lx Układ optyczny projektora powinien się składać z min. trzech soczewek, średnica obiektywu min 15cm Ciężar projektora nie więcej niż 35kg, długość nie większa niż 1m Projektor powinien być wyposażony w komplecie w przesłonę typu IRIS, mechaniczny dimmer, lampę, izolowany tylni uchwyt, wentylator chłodzący, manualny zmieniacz kolorów oraz trójnożny statyw Statyw i projektor muszą pochodzić od jednego producenta w celu zapewnienia pełnej kompatybilności Stroboskop LED o parametrach technicznych nie gorszych niż: Ilość wymagana sztuk: 8 zbudowany w oparciu o minimum 2500 jasnych białych emiterów LED możliwość podziału panela na trzy strefy brak efektu migotania chłodzenie konwekcyjne - bez użycia wentylatora pobór mocy nie wyższy niż 400 W waga nie większa niż 6 kg w zestawie: atestowany uchwyt do mocowania, kabel zasilający zakończony wtyczką unischuko, linka zabezpieczająca, 2 skrzynie transportowe typu flight case każda na 4 urządzenia. Strona 17 z 45

18 Statyw mechaniczny wieża oświetleniowa wraz z dedykowanym uchwytem do montażu kratownicy, o parametrach nie gorszych niż: Ilość wymagana sztuk: 2 24 minimalna wysokość: 6.5m minimalny udźwig: 300Kg zabezpieczenia: ALS auto-lock maksymalna wysokość po złożeniu: 1.9m waga nie przekraczająca: 130Kg podstawa statywu wyposażona w kółka transportowe Konstrukcja aluminiowa typu quadrosystem odcinek 200 cm wyposażona w komplet akcesoriów typu beczki, sworznie, zawleczki umożliwiające połączenie elementów Ilość wymagana sztuk: 20 wyłącznie konstrukcje mocowane za pomocą wbijanych elementów łącznikowych (niedopuszczalne rozwiązania skręcane). Możliwość przyszłościowego rozszerzenia o dodatkowe elementy - koła, cornery 25 długość elementu 200 cm grubość ścianki rury min. 3mm dopuszczalna obciążalność na rozpiętości 12m min 70 kg/m dopuszczalne ugiecie przy max. obciążeniu odcinka 12m 120mm maksymalna waga elementu 2m 15 kg krata w kolorze czarnym (malowana proszkowo) w zestawie case na elementy łączące, dwie podstawy transportowa z kołami, przekładki umożliwiające sztaplowanie bez uszkadzania powierzchni kraty, pasy spinające Komplet fi ltrów foliowych Ilość wymagana sztuk: rolka 1,22 x 7,6 m z każdego koloru kolory: congo blue dark blue Lavender yellow orange dark green 26 deep golden amber Full C.T. Blue half C.T.Blue quarter CT Blue Full C.T. Orange half C.T. Orange quarter CT. Orange white frost minus green half minus green Flame Red Strona 18 z 45

19 27 28 Horyzont tylny czarny o wymiarze x 1000 mm Ilość wymagana sztuk: 1 wykonana z materiału nie przepuszczającego światła kolor powierzchni przedniej czarny dostarczona w brytach o szerokości nie większej niż 150 cm U góry horyzontu wszyty pas tapicerski z oczkami rymarskimi co 25 cm, u dołu horyzontu uszyta kieszeń - 15 cm do ewentualnego obciążenia horyzontu. Wysoka odporność na ścieranie nie zawiera substancji szkodliwych trwale trudnozapalna (modyfi kacja włókna), niedopuszczalne tkaniny impregnowane w celu osiągnięcia trudnozapalności nie podtrzymująca żarzenia spełnienie normy DIN 4102, kategoria B1 odporność na światło odporność na mięcie i gięcie stabilność kształtu gramatura 350 g/m 2 ±20 g szerokość mm, długość mm Horyzont tylny biały o wymiarze x 1000 mm Ilość wymagana sztuk: 1 wykonana z materiału nie przepuszczającego światła typu kolor powierzchni przedniej biały dostarczona w brytach o szerokości nie większej niż 150 cm U góry horyzontu wszyty pas tapicerski z oczkami rymarskimi co 25 cm, u dołu horyzontu uszyta kieszeń - 15 cm do ewentualnego obciążenia horyzontu. Wysoka odporność na ścieranie nie zawiera substancji szkodliwych trwale trudnozapalna (modyfi kacja włókna), niedopuszczalne tkaniny impregnowane w celu osiągnięcia trudnozapalności nie podtrzymująca żarzenia spełnienie normy DIN 4102, kategoria B1 odporność na światło odporność na mięcie i gięcie stabilność kształtu gramatura 350 g/m 2 ±20 g szerokość mm, długość mm Strona 19 z 45

20 29 30 Kotary boczne czarne dostarczone w brytach o szerokości 1400 mm i długości Ilość wymagana sztuk: 18 wykonana z materiału nie przepuszczającego światła typu kolor powierzchni przedniej czarny dostarczona w brytach o szerokości nie większej niż 150 cm U góry horyzontu wszyty pas tapicerski z oczkami rymarskimi co 25 cm, u dołu horyzontu uszyta kieszeń - 15 cm do ewentualnego obciążenia horyzontu. Wysoka odporność na ścieranie nie zawiera substancji szkodliwych trwale trudnozapalna (modyfi kacja włókna), niedopuszczalne tkaniny impregnowane w celu osiągnięcia trudnozapalności nie podtrzymująca żarzenia spełnienie normy DIN 4102, kategoria B1 odporność na światło odporność na mięcie i gięcie stabilność kształtu gramatura 350 g/m 2 ±20 g szerokość 1400 mm, długość mm Kotary skośne czarne dostarczone w brytach o szerokości 1400 mm i długości mm Ilość wymagana sztuk: 10 wykonana z materiału nie przepuszczającego światła typu kolor powierzchni przedniej czarny U góry horyzontu wszyty pas tapicerski z oczkami rymarskimi co 25 cm, u dołu horyzontu uszyta kieszeń - 15 cm do ewentualnego obciążenia horyzontu. Wysoka odporność na ścieranie nie zawiera substancji szkodliwych trwale trudnozapalna (modyfi kacja włókna), niedopuszczalne tkaniny impregnowane w celu osiągnięcia trudnozapalności nie podtrzymująca żarzenia spełnienie normy DIN 4102, kategoria B1 odporność na światło odporność na mięcie i gięcie stabilność kształtu gramatura 350 g/m 2 ±20 g szerokość 1400 mm, długość mm Strona 20 z 45

21 Paludamenty czarne Ilość wymagana sztuk: 3 wykonana z materiału nie przepuszczającego światła typu kolor powierzchni przedniej czarny szerokość sztankietu 18,2 metra na którym będzie zawieszony paludament - marszczenie tkaniny 30% U góry horyzontu wszyty pas tapicerski z oczkami rymarskimi co 25 cm, Wysoka odporność na ścieranie Nie zawiera substancji szkodliwych Trwale trudnozapalna (modyfi kacja włókna), niedopuszczalne tkaniny impregnowane w celu osiągnięcia trudnozapalności nie podtrzymująca żarzenia spełnienie normy DIN 4102, kategoria B1 odporność na światło odporność na mięcie i gięcie stabilność kształtu gramatura 350 g/m 2 ±20 g szerokość mm (ponadto marszczenie 30%), długość mm Gumki do mocowania tkanin scenicznych Ilość wymagana sztuk: 400 wyposażone w plastikowy haczyk długość 30 cm kolor czarny Gumki do mocowania tkanin scenicznych Ilość wymagana sztuk: 100 wyposażone w plastikowy haczyk długość 30 cm kolor biały Zawiesia do urządzeń oświetleniowych typu steelfl ex 2m/2T Ilość wymagana sztuk: 20 Zawiesie wykonane ze stalowych linek umieszczonych w płaszczu tekstylnym Długość robocza 2 metry (4 metry po obwodzie) Udźwig 2 T kolor zawiesia czarny Zawiesia do urządzeń oświetleniowych typu steelfl ex 0,5m/2T Ilość wymagana sztuk: 20 Zawiesie wykonane ze stalowych linek umieszczonych w płaszczu tekstylnym Długość robocza 0,5 metry (1 metr po obwodzie) Udźwig 2 T kolor zawiesia czarny Strona 21 z 45

22 36 37 Szekla omega 2T Ilość wymagana sztuk: 40 Szekla stalowa kuta, typu omega zgodna ze standardem BGV-C1 kabłąk ocynk ogniowy, sworzeń i nakrętka ocynk elektrolityczny i lakier proszkowy. nakrętka na sworzniu blokowana zawleczką Oprogramowanie do projektowania oświetlenia scenicznego, wizualizacji i tworzenia dokumentacji wraz z komputerem wraz ze szkoleniem z obsługi programu przez doświadczonego trenera. Czas trwania szkolenia min. 3 dni (po 8 godzin każdego dnia). Wraz z ofertą należy przedstawić dokumenty potwierdzające doświadczenie trenera oraz referencje z dostawy, wdrożenia oprogramowania i szkolenia użytkownika. ilość wymagana sztuk: 1 tworzenie wydruków i planów rozmieszczenia urządzeń oświetleniowych i scenografi i (zarówno w środowisku trójwymiarowym jak i dwuwymiarowym automatyczne generowanie raportów o zastosowanych urządzeniach oświetleniowych (typ, fi rma, waga, możliwości i wszystkie inne istotne parametry użytkowe), obciążeniach na konstrukcjach nośnych, zastosowanych fi ltrach, gobosach (producent, symbol, biblioteka min. Rosco i LEE) oraz lampach i żarówkach projektowanie ruchomej scenografi i symulację obrotowej sceny, ruchomych sztankietów, przejezdnych wózków oraz oglądanie zaprojektowanych ruchów obiektów w czasie rzeczywistym, tworzenie foto realistycznych renderingów (komputerowych wizualizacji ustawionych scen oświetleniowych) przedstawiających rzeczywiste efekty uzyskiwane przez zastosowane urządzenia symulacja rożnego typu zadymienia, cieni, przezroczystości obiektów, nadawanie obiektom rysunkowym materiału o różnym współczynniku odbijania, przepuszczania światła oraz tekstur wizualizację zaprogramowanych na konsolecie pokazów w czasie rzeczywistym importowania szeroko stosowanych plików dwg, dxf (2d i 3d) i sketchup symulację widoku z kamery i możliwość sterowania jej ruchem poprzez sygnał DMX symulację efektów laserowych opartych na systemach min. Pangolin and Sollinger Laser Animation Oprogramowanie musi zapewniać dwukierunkową współpracę z konsoletą oświetleniową. Połączenie powinno być oparte na sieci komputerowej w standardzie Ethernet Oprogramowanie musi obsługiwać standard przesyłu informacji Streaming ACN Oprogramowanie musi posiadać bogatą bibliotekę urządzeń oświetleniowych. Poszczególne elementy biblioteki muszą zawierać elementy opisane zgodnie z rzeczywistością (tzn. muszą mieć nadaną rzeczywistą wagę, wymiary, kształt, prawidłową lampę i udostępniać użytkownikowi wszystkie kanały DMX obecne w rzeczywistości). Oprócz urządzeń oświetleniowych biblioteka musi zawierać: konstrukcje aluminiowe rożnych producentów, fi ltry, lampy i żarówki, gobosy oraz elementy scenografi czne wraz z ludźmi. Biblioteka musi być stale i na bieżąco uaktualniana w okresie gwarancji w ramach ustalonego wynagrodzenia Oprogramowanie należy przekazać dodatkowo na nośnikach wraz z kodami źródłowymi programu, przenosząc jednocześnie na Zamawiającego autorskie prawa majątkowe do programu i licencji parametry komputera na którym ma być zainstalowane oprogramowanie: aluminiowa, sztywna obudowa procesor o minimalnych parametrach 2.7GHz Dual-core Intel Core i5, Turbo Boost do 3.1GHz Minimum 16 GB RAM DDR 3L ekran podświetlany LED o rozdzielczości natywnej minimum 2560 x 1600 wbudowany port HDMI (nie dopuszcza się użycia adapterów), Wbudowany czytnik kart, Bluetooth 4.0, RJ-45 (dopuszcza się użycie adaptera z portu Thunderbolt na Gigabit Ethernet - musi on zostać dostarczony w zestawie); zasilacz dołączany za pomocą złącza z uchwytem magnetycznym czarna klawiatura podświetlana od spodu na biało Strona 22 z 45

23 możliwość regulacji jasności podświetlania klawiatury wbudowana bateria Li-Ion zapewniająca pracę przez minimum 10 godzin adapter umożliwiający konwersję sygnału z wbudowanej karty grafi cznej do formatu DVI-D c.d. 37 Cały zestaw (komputer, adaptery, musi zostać dostarczony w plastikowej wysokoudarowej, wodoszczelnej, pyłoszczelnej skrzyni Peli lub równoważnej z dwupoziomowym wkładem wyciętym z pianki technicznej, głębokość wkładu minimum 10 cm z czego 2 cm przeznaczone na komputer a 8 lub więcej poniżej na akcesoria i okablowanie. Dodatkowy ekran zewnętrzny o rozmiarze minimum 24 i rozdzielczości minimum 1920x1200 px wyposażony w wejście HDMI i DVI-D oraz okablowanie umożliwiające podłączenie go do dostarczonego laptopa Podłoga baletowa sali operowej ilość wymagana sztuk: 1 komplet Dwustronna podłoga baletowa, jedna powierzchnia czarna druga biała duża wytrzymałość łatwość układania z rolki wielokrotnego użytku bardzo wytrzymała płaskie położenie po rozwinięciu wysoka stabilność wymiarów przy zmianie temperatury przez zastosowanie warstwy mineralnej Zmiana wymiarów, jeśli chodzi o szerokość/długość po trwającym 12 godzin czasie relaksacji (EN 434) max.: 0,3% Współczynnik śliskości suche EN μ 0,67 mokre EN13893 μ 0,49 według DIN V ,52 Wytwarzanie produkt EU, gwarancja jakości według DIN-EN-9001 Wymiar podłogi baletowej do Sali Operowej 20x16 metrów W komplecie wózek do przewożenia i magazynowania podłogi baletowej Podłoga baletowa sali baletowej ilość wymagana sztuk: 1 komplet Dwustronna podłoga baletowa, jedna powierzchnia czarna druga biała duża wytrzymałość łatwość układania z rolki wielokrotnego użytku bardzo wytrzymała płaskie położenie po rozwinięciu wysoka stabilność wymiarów przy zmianie temperatury przez zastosowanie warstwy mineralnej Zmiana wymiarów, jeśli chodzi o szerokość/długość po trwającym 12 godzin czasie relaksacji (EN 434) max.: 0,3% Współczynnik śliskości suche EN μ 0,67 mokre EN13893 μ 0,49 według DIN V ,52 Wytwarzanie produkt EU, gwarancja jakości według DIN-EN-9001 Wymiar podłogi baletowej do Sali Baletowej 17,5x13 metrów W komplecie wózek do przewożenia i magazynowania podłogi baletowej Strona 23 z 45

24 Okablowanie Kabel DMX XLR Męski XLR żeński długość 3 metrów ilość wymagana sztuk: 60 długość 3 metrów 5 pinowe złącze XLR (np. Neutrik) spełniające poniższe wymagania styki pozłacane 24 karatowym złotem oporność styków nie większa niż 5 mohm 40 oporność izolacji > 2 Gohm wytrzymałość dielektryka >1000 V pojemność pomiędzy stykami nie większa niż 5 pf metalowa obudowa w kolorze czarnym plastikowy element, wielokrotnego użytku (nie zagniatany lub trwale zniekształcalny), zabezpieczający przewód przed wyrwaniem przewód DMX 110 Ohm w kolorze czarnym naklejka z napisem CSK LUBLIN light DMX 3 m zabezpieczona koszulką termokurczliwą (po stronie wtyku męskiego) lub oznaczenie wygrawerowane na złączach rzep umożliwiający spięcie kabla po zwinięciu Kabel DMX XLR Męski XLR żeński długość 5 metrów ilość wymagana sztuk: 60 długość 5 metrów 5 pinowe złącze XLR (np. Neutrik) spełniające poniższe wymagania styki pozłacane 24 karatowym złotem oporność styków nie większa niż 5 mohm 41 oporność izolacji > 2 Gohm wytrzymałość dielektryka >1000 V pojemność pomiędzy stykami nie większa niż 5 pf metalowa obudowa w kolorze czarnym plastikowy element, wielokrotnego użytku (nie zagniatany lub trwale zniekształcalny), zabezpieczający przewód przed wyrwaniem przewód DMX 110 Ohm w kolorze czarnym naklejka z napisem CSK LUBLIN light DMX 5m zabezpieczona koszulką termokurczliwą (po stronie wtyku męskiego) lub oznaczenie wygrawerowane na złączach rzep umożliwiający spięcie kabla po zwinięciu Strona 24 z 45

25 Kabel DMX XLR Męski XLR żeński długość 10 metrów ilość wymagana sztuk: 40 długość 10 metrów 5 pinowe złącze XLR (np. Neutrik) spełniające poniższe wymagania styki pozłacane 24 karatowym złotem oporność styków nie większa niż 5 mohm oporność izolacji > 2 Gohm wytrzymałość dielektryka >1000 V pojemność pomiędzy stykami nie większa niż 5 pf metalowa obudowa w kolorze czarnym plastikowy element, wielokrotnego użytku (nie zagniatany lub trwale zniekształcalny), zabezpieczający przewód przed wyrwaniem przewód DMX 110 Ohm w kolorze czarnym naklejka z napisem CSK LUBLIN light DMX 10 m zabezpieczona koszulką termokurczliwą (po stronie wtyku męskiego) lub oznaczenie wygrawerowane na złączach rzep umożliwiający spięcie kabla po zwinięciu Kabel DMX XLR Męski XLR żeński długość 20 metrów ilość wymagana sztuk: 20 długość 20 metrów 5 pinowe złącze XLR (np. Neutrik) spełniające poniższe wymagania styki pozłacane 24 karatowym złotem oporność styków nie większa niż 5 mohm oporność izolacji > 2 Gohm wytrzymałość dielektryka >1000 V pojemność pomiędzy stykami nie większa niż 5 pf metalowa obudowa w kolorze czarnym plastikowy element, wielokrotnego użytku (nie zagniatany lub trwale zniekształcalny), zabezpieczający przewód przed wyrwaniem przewód DMX 110 Ohm w kolorze czarnym naklejka z napisem CSK LUBLIN light DMX 20 m zabezpieczona koszulką termokurczliwą (po stronie wtyku męskiego) lub oznaczenie wygrawerowane na złączach rzep umożliwiający spięcie kabla po zwinięciu Kabel DMX XLR Męski XLR żeński 3 PIN długość 5 metrów ilość wymagana sztuk: 30 długość 5 metrów 3 pinowe złącze XLR (np. Neutrik) spełniające poniższe wymagania styki pozłacane 24 karatowym złotem oporność styków nie większa niż 5 mohm Strona 25 z 45
