1 Korki i Pakery uszczelniające do rur

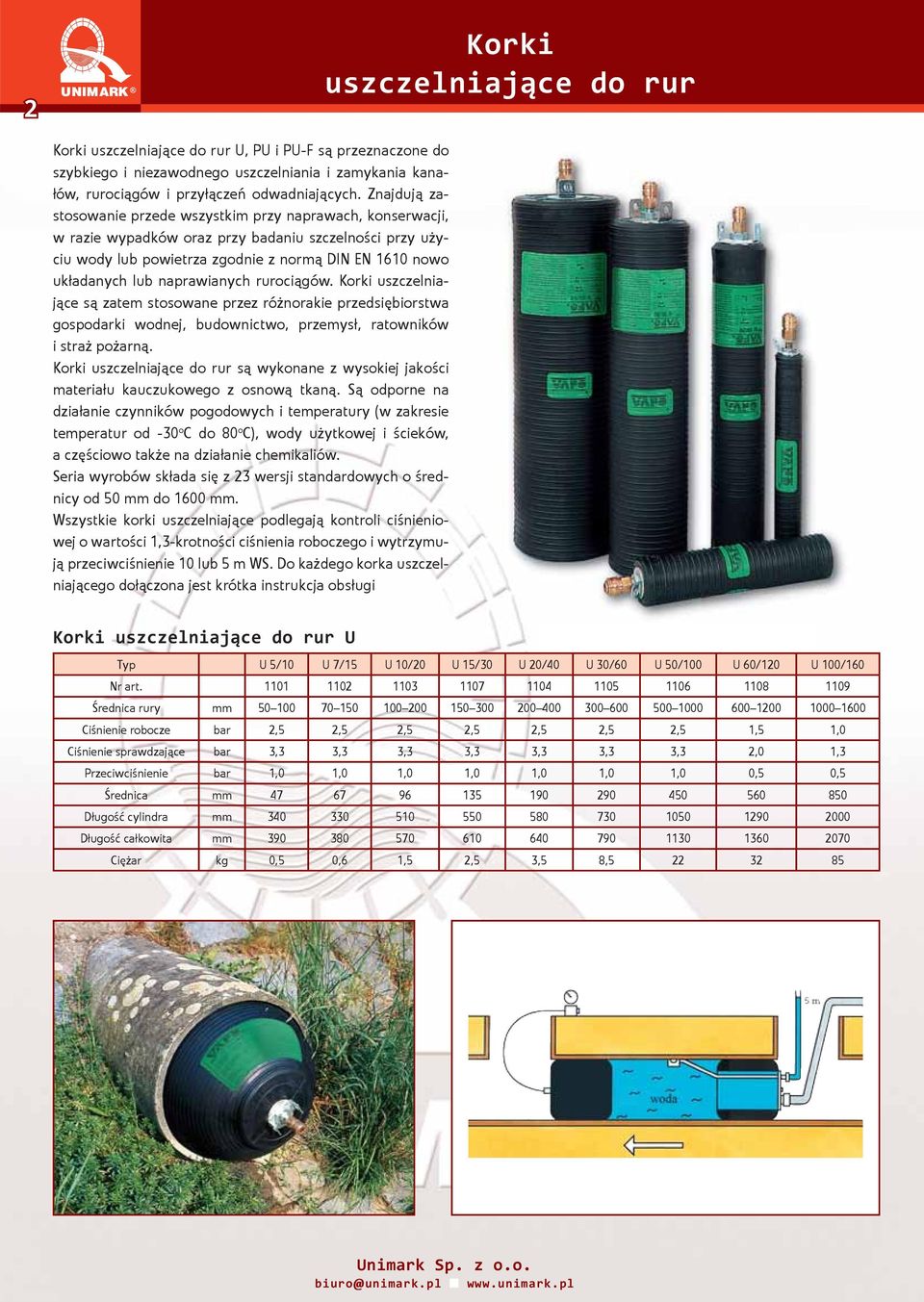

2 2 Korki uszczelniające do rur Korki uszczelniające do rur U, PU i PU-F są przeznaczone do szybkiego i niezawodnego uszczelniania i zamykania kanałów, rurociągów i przyłączeń odwadniających. Znajdują zastosowanie przede wszystkim przy naprawach, konserwacji, w razie wypadków oraz przy badaniu szczelności przy użyciu wody lub powietrza zgodnie z normą DIN EN 1610 nowo układanych lub naprawianych rurociągów. Korki uszczelniające są zatem stosowane przez różnorakie przedsiębiorstwa gospodarki wodnej, budownictwo, przemysł, ratowników i straż pożarną. Korki uszczelniające do rur są wykonane z wysokiej jakości materiału kauczukowego z osnową tkaną. Są odporne na działanie czynników pogodowych i temperatury (w zakresie temperatur od -30 o C do 80 o C), wody użytkowej i ścieków, a częściowo także na działanie chemikaliów. Seria wyrobów składa się z 23 wersji standardowych o średnicy od 50 mm do 1600 mm. Wszystkie korki uszczelniające podlegają kontroli ciśnieniowej o wartości 1,3-krotności ciśnienia roboczego i wytrzymują przeciwciśnienie 10 lub 5 m WS. Do każdego korka uszczelniającego dołączona jest krótka instrukcja obsługi Korki uszczelniające do rur U Typ U 5/10 U 7/15 U 10/20 U 15/30 U 20/40 U 30/60 U 50/100 U 60/120 U 100/160 Nr art rury mm Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 2,5 2,5 1,5 1,0 Ciśnienie sprawdzające bar 3,3 3,3 3,3 3,3 3,3 3,3 3,3 2,0 1,3 Przeciwciśnienie bar 1,0 1,0 1,0 1,0 1,0 1,0 1,0 0,5 0,5 mm cylindra mm całkowita mm Ciężar kg 0,5 0,6 1,5 2,5 3,5 8, biuro@unimark.pl

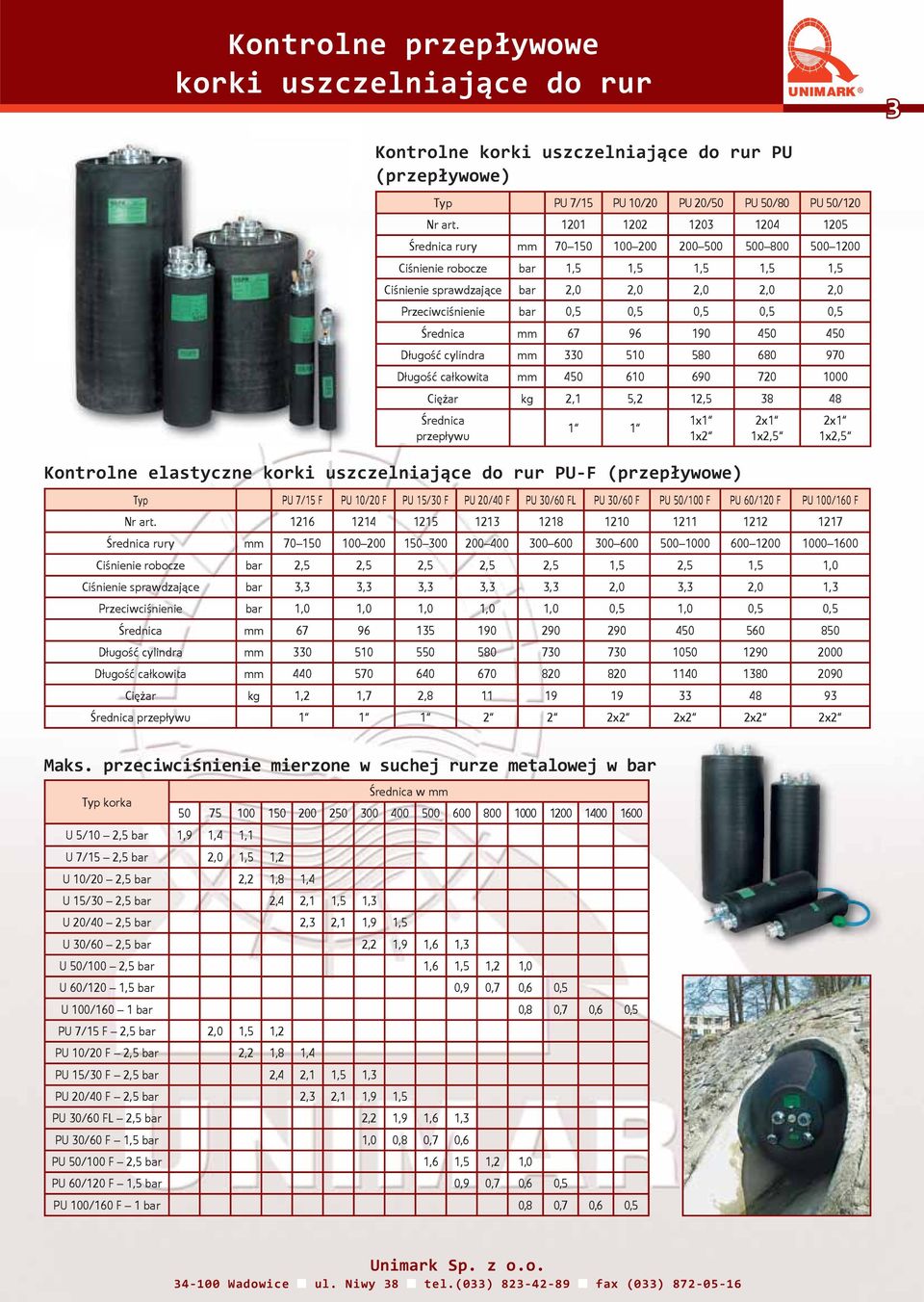

3 Kontrolne przepływowe korki uszczelniające do rur 3 Kontrolne korki uszczelniające do rur PU (przepływowe) Typ PU 7/15 PU 10/20 PU 20/50 PU 50/80 PU 50/120 Nr art rury mm Ciśnienie robocze bar 1,5 1,5 1,5 1,5 1,5 Ciśnienie sprawdzające bar 2,0 2,0 2,0 2,0 2,0 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 mm cylindra mm całkowita mm Ciężar kg 2,1 5,2 12, przepływu 1 1 Kontrolne elastyczne korki uszczelniające do rur PU-F (przepływowe) Typ PU 7/15 F PU 10/20 F PU 15/30 F PU 20/40 F PU 30/60 FL PU 30/60 F PU 50/100 F PU 60/120 F PU 100/160 F Nr art rury mm Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 1,5 2,5 1,5 1,0 Ciśnienie sprawdzające bar 3,3 3,3 3,3 3,3 3,3 2,0 3,3 2,0 1,3 Przeciwciśnienie bar 1,0 1,0 1,0 1,0 1,0 0,5 1,0 0,5 0,5 mm cylindra mm całkowita mm Ciężar kg 1,2 1,7 2, przepływu x2 2x2 2x2 2x2 1x1 1x2 2x1 1x2,5 2x1 1x2,5 Maks. przeciwciśnienie mierzone w suchej rurze metalowej w bar w mm Typ korka U 5/10 2,5 bar 1,9 1,4 1,1 U 7/15 2,5 bar 2,0 1,5 1,2 U 10/20 2,5 bar 2,2 1,8 1,4 U 15/30 2,5 bar 2,4 2,1 1,5 1,3 U 20/40 2,5 bar 2,3 2,1 1,9 1,5 U 30/60 2,5 bar 2,2 1,9 1,6 1,3 U 50/100 2,5 bar 1,6 1,5 1,2 1,0 U 60/120 1,5 bar 0,9 0,7 0,6 0,5 U 100/160 1 bar 0,8 0,7 0,6 0,5 PU 7/15 F 2,5 bar 2,0 1,5 1,2 PU 10/20 F 2,5 bar 2,2 1,8 1,4 PU 15/30 F 2,5 bar 2,4 2,1 1,5 1,3 PU 20/40 F 2,5 bar 2,3 2,1 1,9 1,5 PU 30/60 FL 2,5 bar 2,2 1,9 1,6 1,3 PU 30/60 F 1,5 bar 1,0 0,8 0,7 0,6 PU 50/100 F 2,5 bar 1,6 1,5 1,2 1,0 PU 60/120 F 1,5 bar 0,9 0,7 0,6 0,5 PU 100/160 F 1 bar 0,8 0,7 0,6 0, Wadowice ul. Niwy 38 tel.(033) fax (033)

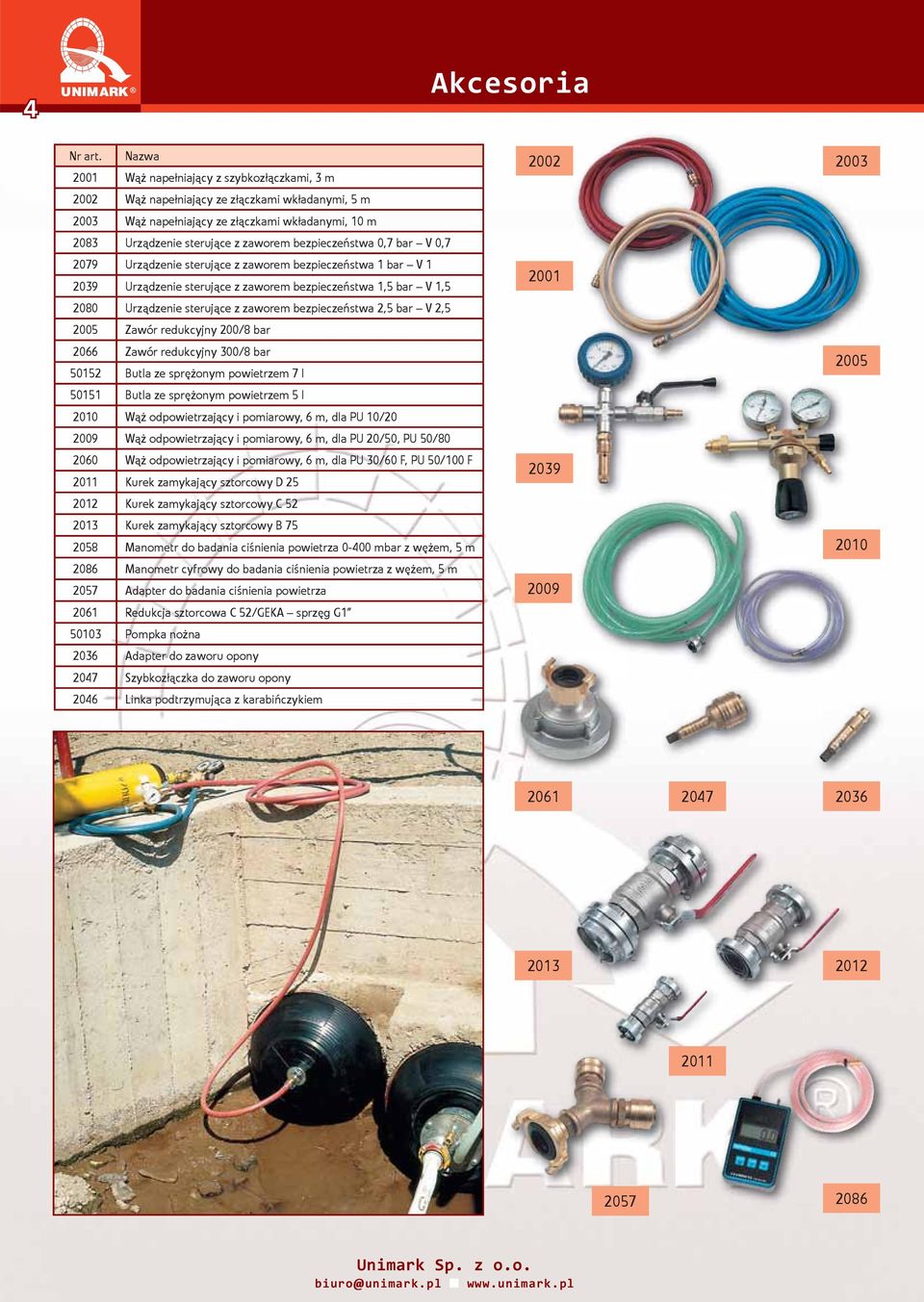

4 4 Akcesoria Nr art. Nazwa 2001 Wąż napełniający z szybkozłączkami, 3 m 2002 Wąż napełniający ze złączkami wkładanymi, 5 m 2003 Wąż napełniający ze złączkami wkładanymi, 10 m 2083 Urządzenie sterujące z zaworem bezpieczeństwa 0,7 bar V 0, Urządzenie sterujące z zaworem bezpieczeństwa 1 bar V Urządzenie sterujące z zaworem bezpieczeństwa 1,5 bar V 1, Urządzenie sterujące z zaworem bezpieczeństwa 2,5 bar V 2, Zawór redukcyjny 200/8 bar 2066 Zawór redukcyjny 300/8 bar Butla ze sprężonym powietrzem 7 l Butla ze sprężonym powietrzem 5 l 2010 Wąż odpowietrzający i pomiarowy, 6 m, dla PU 10/ Wąż odpowietrzający i pomiarowy, 6 m, dla PU 20/50, PU 50/ Wąż odpowietrzający i pomiarowy, 6 m, dla PU 30/60 F, PU 50/100 F 2011 Kurek zamykający sztorcowy D Kurek zamykający sztorcowy C Kurek zamykający sztorcowy B Manometr do badania ciśnienia powietrza mbar z wężem, 5 m 2086 Manometr cyfrowy do badania ciśnienia powietrza z wężem, 5 m 2057 Adapter do badania ciśnienia powietrza 2061 Redukcja sztorcowa C 52/GEKA sprzęg G Pompka nożna 2036 Adapter do zaworu opony 2047 Szybkozłączka do zaworu opony 2046 Linka podtrzymująca z karabińczykiem biuro@unimark.pl

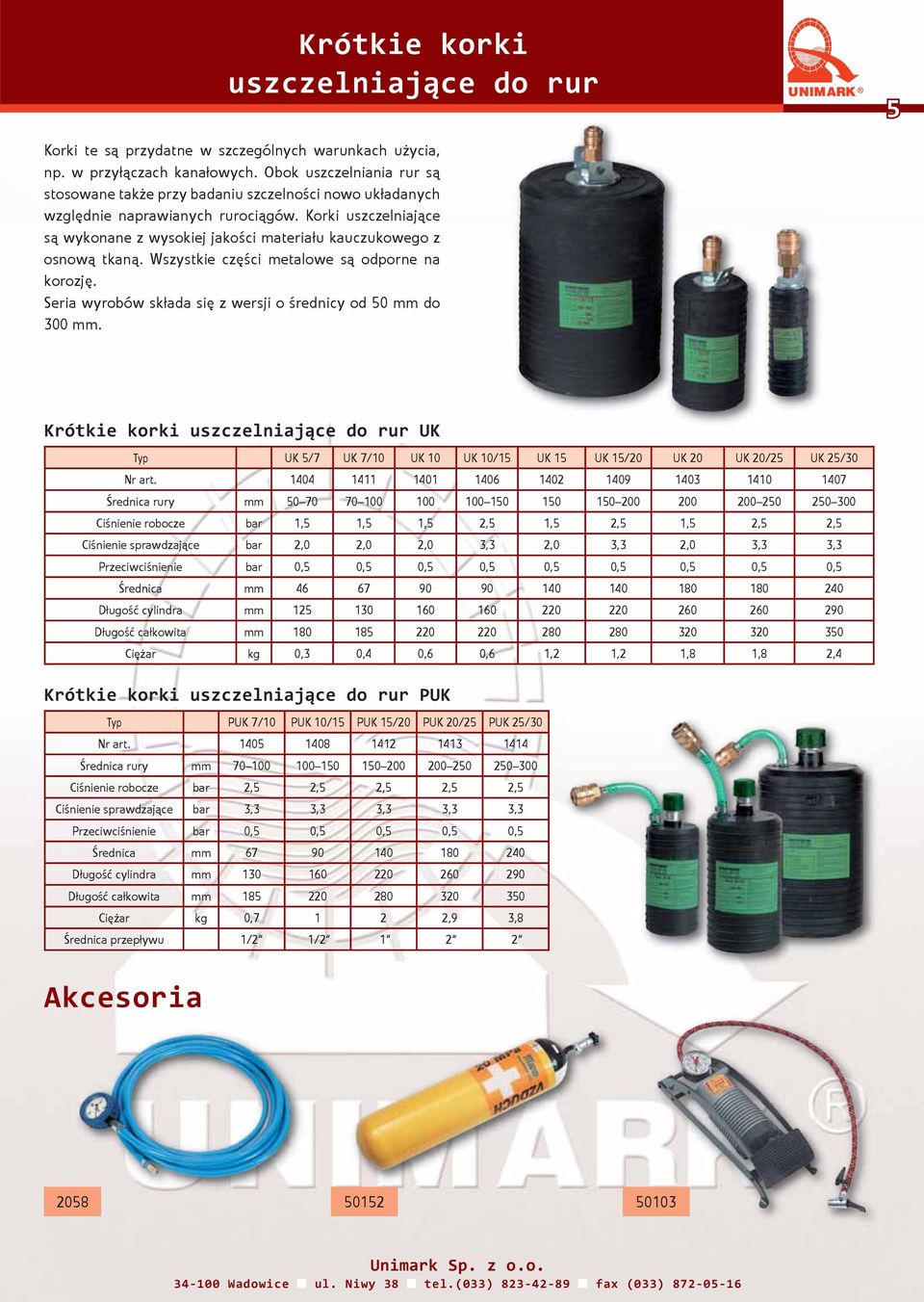

5 Krótkie korki uszczelniające do rur 5 Korki te są przydatne w szczególnych warunkach użycia, np. w przyłączach kanałowych. Obok uszczelniania rur są stosowane także przy badaniu szczelności nowo układanych względnie naprawianych rurociągów. Korki uszczelniające są wykonane z wysokiej jakości materiału kauczukowego z osnową tkaną. Wszystkie części metalowe są odporne na korozję. Seria wyrobów składa się z wersji o średnicy od 50 mm do 300 mm. Krótkie korki uszczelniające do rur UK Typ UK 5/7 UK 7/10 UK 10 UK 10/15 UK 15 UK 15/20 UK 20 UK 20/25 UK 25/30 Nr art rury mm Ciśnienie robocze bar 1,5 1,5 1,5 2,5 1,5 2,5 1,5 2,5 2,5 Ciśnienie sprawdzające bar 2,0 2,0 2,0 3,3 2,0 3,3 2,0 3,3 3,3 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 mm cylindra mm całkowita mm Ciężar kg 0,3 0,4 0,6 0,6 1,2 1,2 1,8 1,8 2,4 Krótkie korki uszczelniające do rur PUK Typ PUK 7/10 PUK 10/15 PUK 15/20 PUK 20/25 PUK 25/30 Nr art rury mm Ciśnienie robocze bar 2,5 2,5 2,5 2,5 2,5 Ciśnienie sprawdzające bar 3,3 3,3 3,3 3,3 3,3 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 mm cylindra mm całkowita mm Ciężar kg 0, ,9 3,8 przepływu 1/2 1/ Akcesoria Wadowice ul. Niwy 38 tel.(033) fax (033)

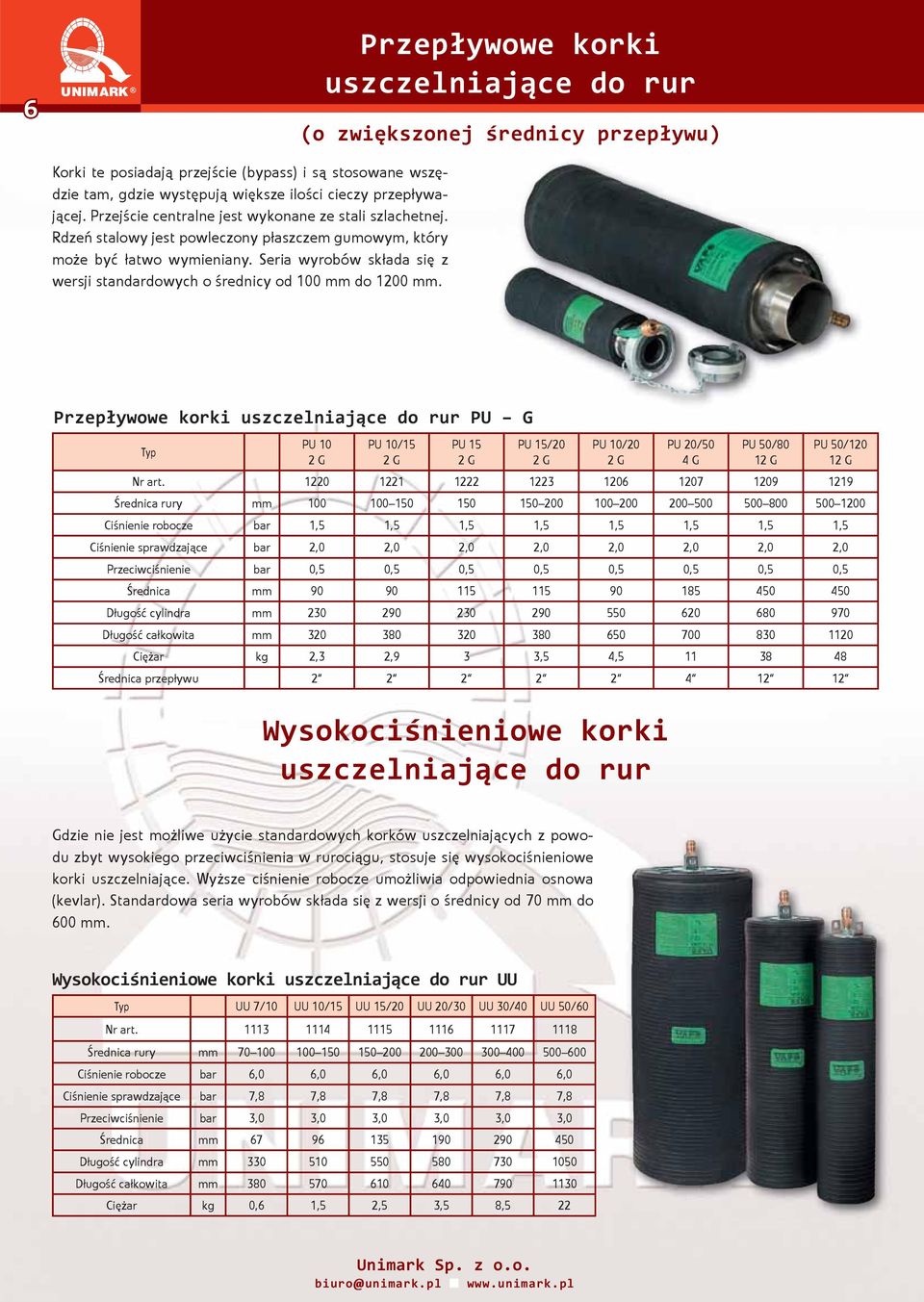

6 6 Przepływowe korki uszczelniające do rur (o zwiększonej średnicy przepływu) Korki te posiadają przejście (bypass) i są stosowane wszędzie tam, gdzie występują większe ilości cieczy przepływającej. Przejście centralne jest wykonane ze stali szlachetnej. Rdzeń stalowy jest powleczony płaszczem gumowym, który może być łatwo wymieniany. Seria wyrobów składa się z wersji standardowych o średnicy od 100 mm do 1200 mm. Przepływowe korki uszczelniające do rur PU G Typ PU 10 2 G PU 10/15 2 G PU 15 2 G PU 15/20 2 G PU 10/20 2 G Wysokociśnieniowe korki uszczelniające do rur PU 20/50 4 G PU 50/80 12 G PU 50/ G Nr art rury mm Ciśnienie robocze bar 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 Ciśnienie sprawdzające bar 2,0 2,0 2,0 2,0 2,0 2,0 2,0 2,0 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 mm cylindra mm całkowita mm Ciężar kg 2,3 2,9 3 3,5 4, przepływu Gdzie nie jest możliwe użycie standardowych korków uszczelniających z powodu zbyt wysokiego przeciwciśnienia w rurociągu, stosuje się wysokociśnieniowe korki uszczelniające. Wyższe ciśnienie robocze umożliwia odpowiednia osnowa (kevlar). Standardowa seria wyrobów składa się z wersji o średnicy od 70 mm do 600 mm. Wysokociśnieniowe korki uszczelniające do rur UU Typ UU 7/10 UU 10/15 UU 15/20 UU 20/30 UU 30/40 UU 50/60 Nr art rury mm Ciśnienie robocze bar 6,0 6,0 6,0 6,0 6,0 6,0 Ciśnienie sprawdzające bar 7,8 7,8 7,8 7,8 7,8 7,8 Przeciwciśnienie bar 3,0 3,0 3,0 3,0 3,0 3,0 mm cylindra mm całkowita mm Ciężar kg 0,6 1,5 2,5 3,5 8,5 22 biuro@unimark.pl

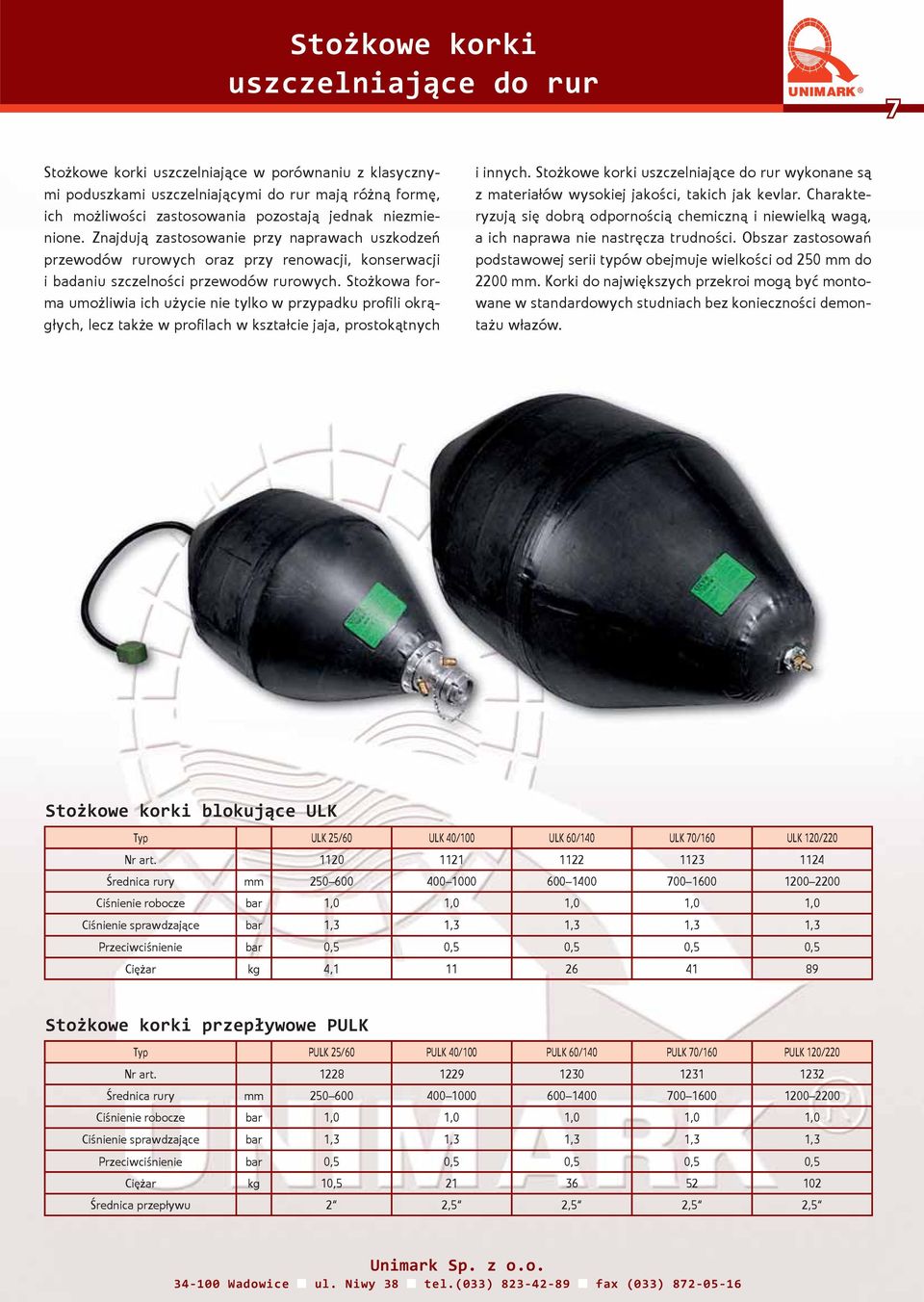

7 Stożkowe korki uszczelniające do rur 7 Stożkowe korki uszczelniające w porównaniu z klasycznymi poduszkami uszczelniającymi do rur mają różną formę, ich możliwości zastosowania pozostają jednak niezmienione. Znajdują zastosowanie przy naprawach uszkodzeń przewodów rurowych oraz przy renowacji, konserwacji i badaniu szczelności przewodów rurowych. Stożkowa forma umożliwia ich użycie nie tylko w przypadku profi li okrągłych, lecz także w profi lach w kształcie jaja, prostokątnych i innych. Stożkowe korki uszczelniające do rur wykonane są z materiałów wysokiej jakości, takich jak kevlar. Charakteryzują się dobrą odpornością chemiczną i niewielką wagą, a ich naprawa nie nastręcza trudności. Obszar zastosowań podstawowej serii typów obejmuje wielkości od 250 mm do 2200 mm. Korki do największych przekroi mogą być montowane w standardowych studniach bez konieczności demontażu włazów. Stożkowe korki blokujące ULK Typ ULK 25/60 ULK 40/100 ULK 60/140 ULK 70/160 ULK 120/220 Nr art rury mm Ciśnienie robocze bar 1,0 1,0 1,0 1,0 1,0 Ciśnienie sprawdzające bar 1,3 1,3 1,3 1,3 1,3 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 Ciężar kg 4, Stożkowe korki przepływowe PULK Typ PULK 25/60 PULK 40/100 PULK 60/140 PULK 70/160 PULK 120/220 Nr art rury mm Ciśnienie robocze bar 1,0 1,0 1,0 1,0 1,0 Ciśnienie sprawdzające bar 1,3 1,3 1,3 1,3 1,3 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 Ciężar kg 10, przepływu 2 2,5 2,5 2,5 2, Wadowice ul. Niwy 38 tel.(033) fax (033)

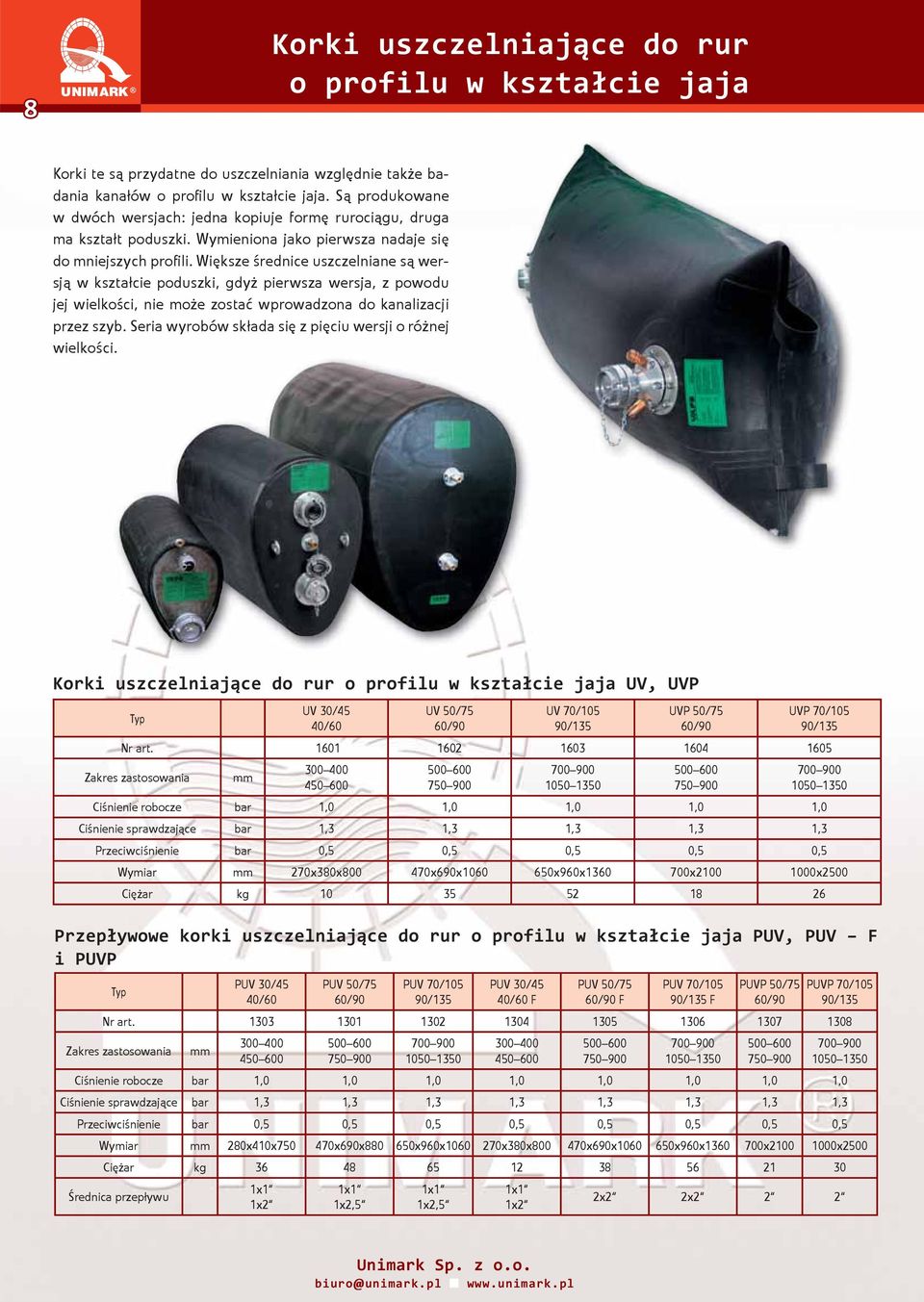

8 8 Korki uszczelniające do rur o profilu w kształcie jaja Korki te są przydatne do uszczelniania względnie także badania kanałów o profi lu w kształcie jaja. Są produkowane w dwóch wersjach: jedna kopiuje formę rurociągu, druga ma kształt poduszki. Wymieniona jako pierwsza nadaje się do mniejszych profi li. Większe średnice uszczelniane są wersją w kształcie poduszki, gdyż pierwsza wersja, z powodu jej wielkości, nie może zostać wprowadzona do kanalizacji przez szyb. Seria wyrobów składa się z pięciu wersji o różnej wielkości. Korki uszczelniające do rur o profilu w kształcie jaja UV, UVP Typ UV 30/45 40/60 UV 50/75 60/90 UV 70/105 90/135 UVP 50/75 60/90 UVP 70/105 90/135 Nr art Zakres zastosowania mm Ciśnienie robocze bar 1,0 1,0 1,0 1,0 1,0 Ciśnienie sprawdzające bar 1,3 1,3 1,3 1,3 1,3 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 Wymiar mm 270x380x x690x x960x x x2500 Ciężar kg Przepływowe korki uszczelniające do rur o profilu w kształcie jaja PUV, PUV F i PUVP Typ PUV 30/45 40/60 PUV 50/75 60/90 PUV 70/105 90/135 PUV 30/45 40/60 F PUV 50/75 60/90 F PUV 70/105 90/135 F PUVP 50/75 60/90 PUVP 70/105 90/135 Nr art Zakres zastosowania mm Ciśnienie robocze bar 1,0 1,0 1,0 1,0 1,0 1,0 1,0 1,0 Ciśnienie sprawdzające bar 1,3 1,3 1,3 1,3 1,3 1,3 1,3 1,3 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 0,5 0,5 0,5 Wymiar mm 280x410x x690x x960x x380x x690x x960x x x2500 Ciężar kg przepływu 1x1 1x2 1x1 1x2,5 1x1 1x2,5 1x1 1x2 2x2 2x2 2 2 biuro@unimark.pl

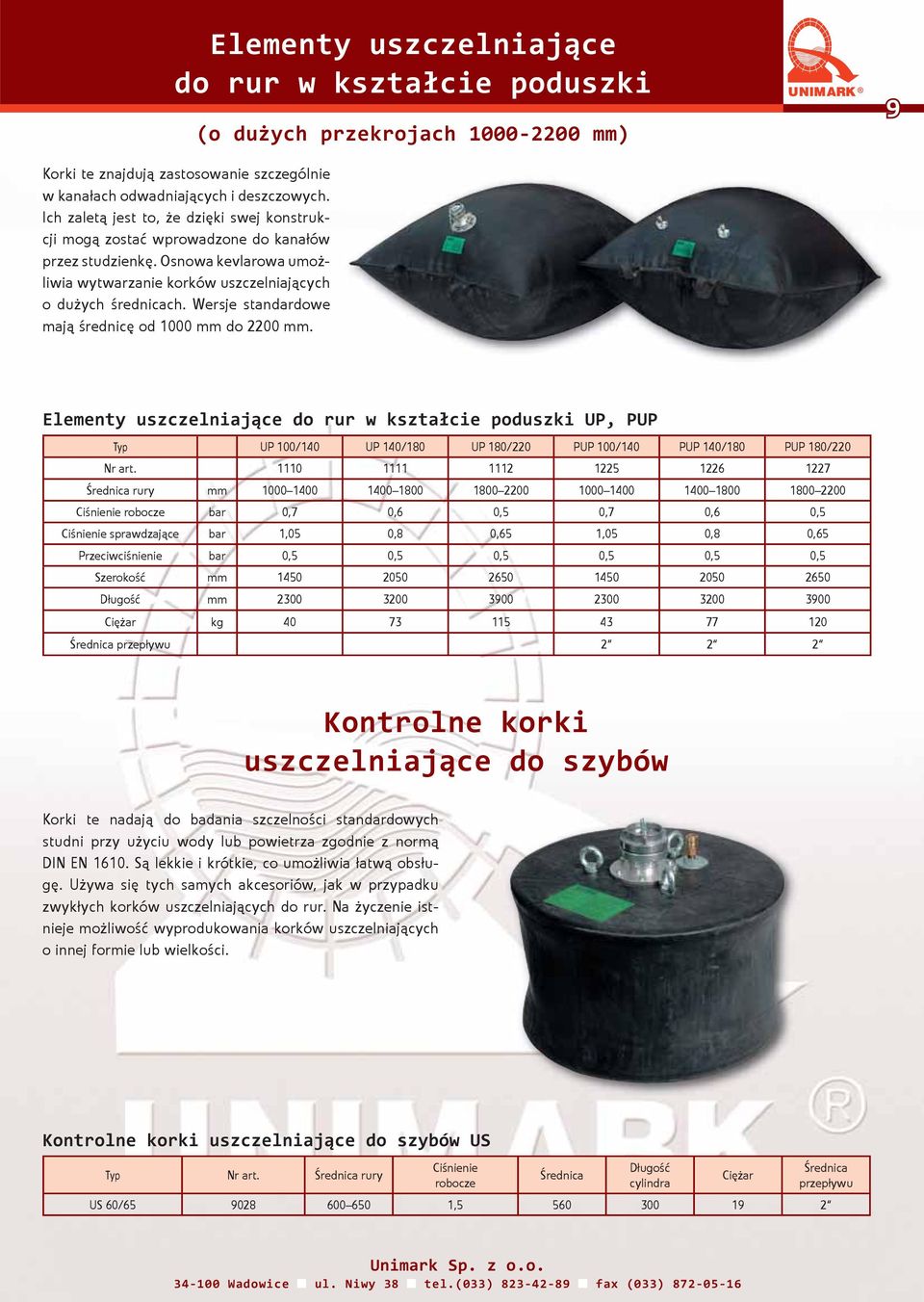

9 Elementy uszczelniające do rur w kształcie poduszki (o dużych przekrojach mm) 9 Korki te znajdują zastosowanie szczególnie w kanałach odwadniających i deszczowych. Ich zaletą jest to, że dzięki swej konstrukcji mogą zostać wprowadzone do kanałów przez studzienkę. Osnowa kevlarowa umożliwia wytwarzanie korków uszczelniających o dużych średnicach. Wersje standardowe mają średnicę od 1000 mm do 2200 mm. Elementy uszczelniające do rur w kształcie poduszki UP, PUP Typ UP 100/140 UP 140/180 UP 180/220 PUP 100/140 PUP 140/180 PUP 180/220 Nr art rury mm Ciśnienie robocze bar 0,7 0,6 0,5 0,7 0,6 0,5 Ciśnienie sprawdzające bar 1,05 0,8 0,65 1,05 0,8 0,65 Przeciwciśnienie bar 0,5 0,5 0,5 0,5 0,5 0,5 Szerokość mm mm Ciężar kg przepływu Kontrolne korki uszczelniające do szybów Korki te nadają do badania szczelności standardowych studni przy użyciu wody lub powietrza zgodnie z normą DIN EN Są lekkie i krótkie, co umożliwia łatwą obsługę. Używa się tych samych akcesoriów, jak w przypadku zwykłych korków uszczelniających do rur. Na życzenie istnieje możliwość wyprodukowania korków uszczelniających o innej formie lub wielkości. Kontrolne korki uszczelniające do szybów US Typ Nr art. rury Ciśnienie robocze cylindra US 60/ , Ciężar przepływu Wadowice ul. Niwy 38 tel.(033) fax (033)

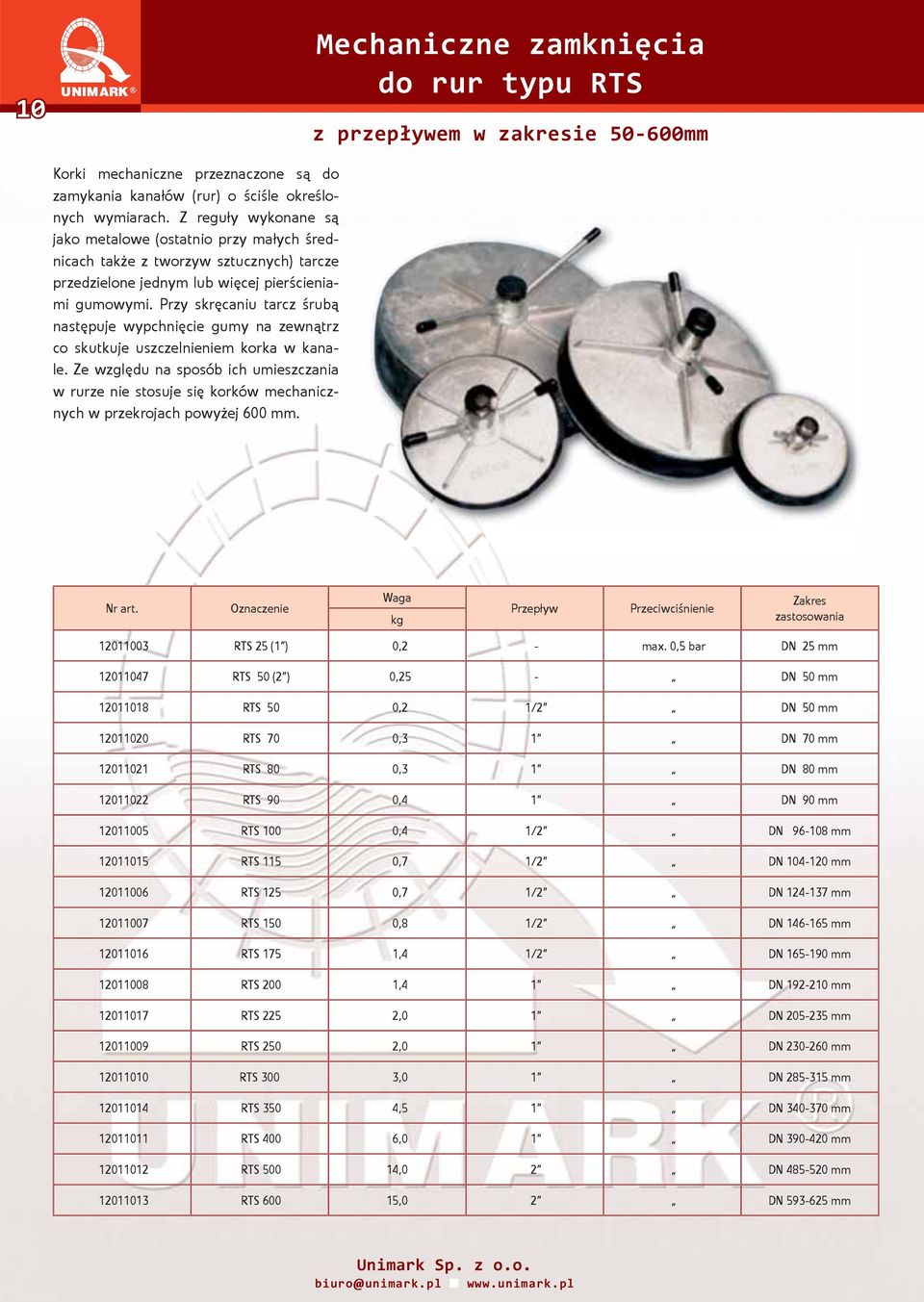

10 10 Mechaniczne zamknięcia do rur typu RTS z przepływem w zakresie mm Korki mechaniczne przeznaczone są do zamykania kanałów (rur) o ściśle określonych wymiarach. Z reguły wykonane są jako metalowe (ostatnio przy małych średnicach także z tworzyw sztucznych) tarcze przedzielone jednym lub więcej pierścieniami gumowymi. Przy skręcaniu tarcz śrubą następuje wypchnięcie gumy na zewnątrz co skutkuje uszczelnieniem korka w kanale. Ze względu na sposób ich umieszczania w rurze nie stosuje się korków mechanicznych w przekrojach powyżej 600 mm. Nr art. Oznaczenie Waga kg Przepływ Przeciwciśnienie Zakres zastosowania RTS 25 (1 ) 0,2 - max. 0,5 bar DN 25 mm RTS 50 (2 ) 0,25 - DN 50 mm RTS 50 0,2 1/2 DN 50 mm RTS 70 0,3 1 DN 70 mm RTS 80 0,3 1 DN 80 mm RTS 90 0,4 1 DN 90 mm RTS 100 0,4 1/2 DN mm RTS 115 0,7 1/2 DN mm RTS 125 0,7 1/2 DN mm RTS 150 0,8 1/2 DN mm RTS 175 1,4 1/2 DN mm RTS 200 1,4 1 DN mm RTS 225 2,0 1 DN mm RTS 250 2,0 1 DN mm RTS 300 3,0 1 DN mm RTS 350 4,5 1 DN mm RTS 400 6,0 1 DN mm RTS ,0 2 DN mm RTS ,0 2 DN mm biuro@unimark.pl

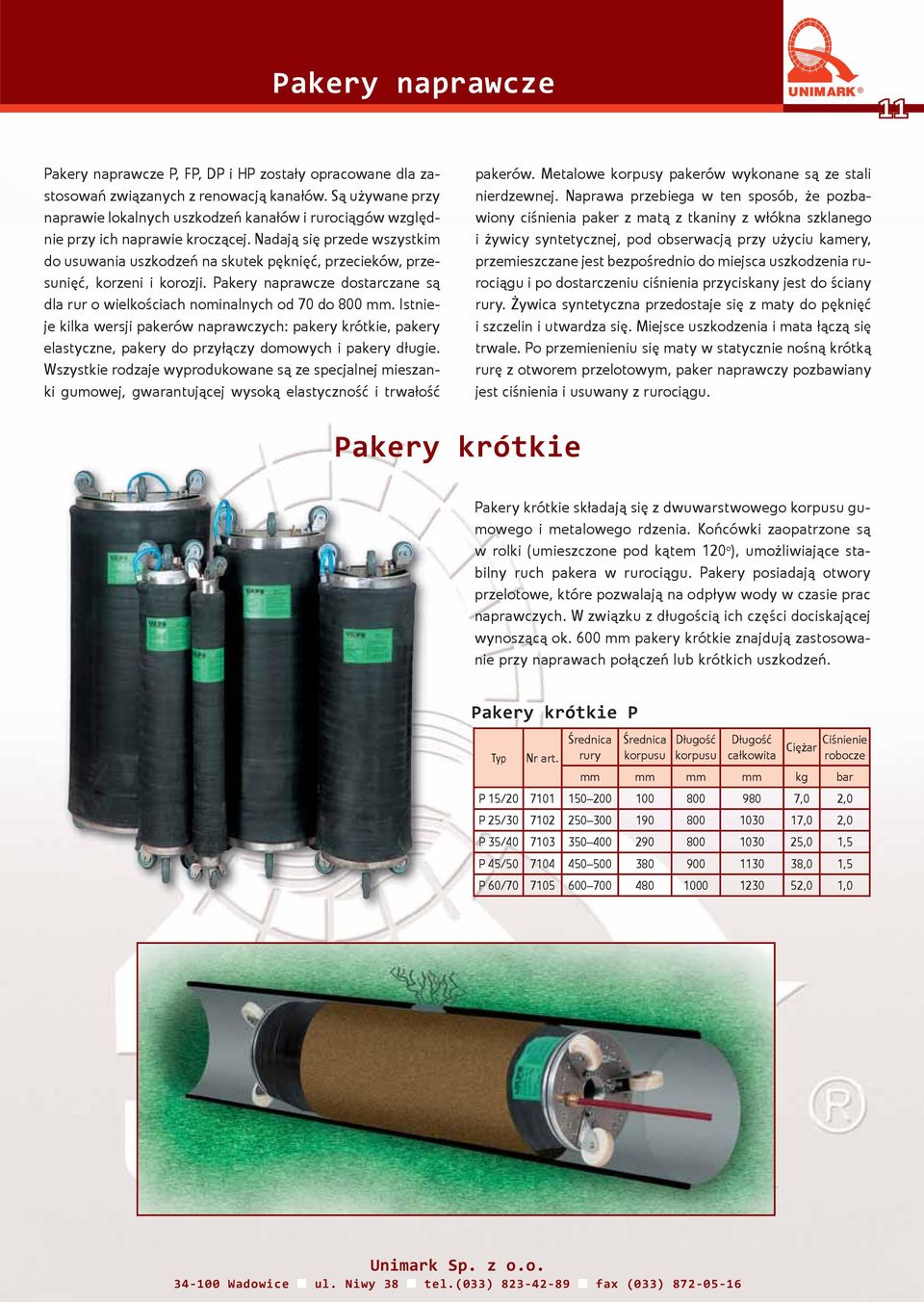

11 Pakery naprawcze 11 Pakery naprawcze P, FP, DP i HP zostały opracowane dla zastosowań związanych z renowacją kanałów. Są używane przy naprawie lokalnych uszkodzeń kanałów i rurociągów względnie przy ich naprawie kroczącej. Nadają się przede wszystkim do usuwania uszkodzeń na skutek pęknięć, przecieków, przesunięć, korzeni i korozji. Pakery naprawcze dostarczane są dla rur o wielkościach nominalnych od 70 do 800 mm. Istnieje kilka wersji pakerów naprawczych: pakery krótkie, pakery elastyczne, pakery do przyłączy domowych i pakery długie. Wszystkie rodzaje wyprodukowane są ze specjalnej mieszanki gumowej, gwarantującej wysoką elastyczność i trwałość pakerów. Metalowe korpusy pakerów wykonane są ze stali nierdzewnej. Naprawa przebiega w ten sposób, że pozbawiony ciśnienia paker z matą z tkaniny z włókna szklanego i żywicy syntetycznej, pod obserwacją przy użyciu kamery, przemieszczane jest bezpośrednio do miejsca uszkodzenia rurociągu i po dostarczeniu ciśnienia przyciskany jest do ściany rury. Żywica syntetyczna przedostaje się z maty do pęknięć i szczelin i utwardza się. Miejsce uszkodzenia i mata łączą się trwale. Po przemienieniu się maty w statycznie nośną krótką rurę z otworem przelotowym, paker naprawczy pozbawiany jest ciśnienia i usuwany z rurociągu. Pakery krótkie Pakery krótkie składają się z dwuwarstwowego gumowego i metalowego rdzenia. Końcówki zaopatrzone są w rolki (umieszczone pod kątem 120 o ), umożliwiające stabilny ruch pakera w rurociągu. Pakery posiadają otwory przelotowe, które pozwalają na odpływ wody w czasie prac naprawczych. W związku z długością ich części dociskającej wynoszącą ok. 600 mm pakery krótkie znajdują zastosowanie przy naprawach połączeń lub krótkich uszkodzeń. Pakery krótkie P rury całkowita Ciśnienie Ciężar robocze Typ Nr art. mm mm mm mm kg bar P 15/ ,0 2,0 P 25/ ,0 2,0 P 35/ ,0 1,5 P 45/ ,0 1,5 P 60/ ,0 1, Wadowice ul. Niwy 38 tel.(033) fax (033)

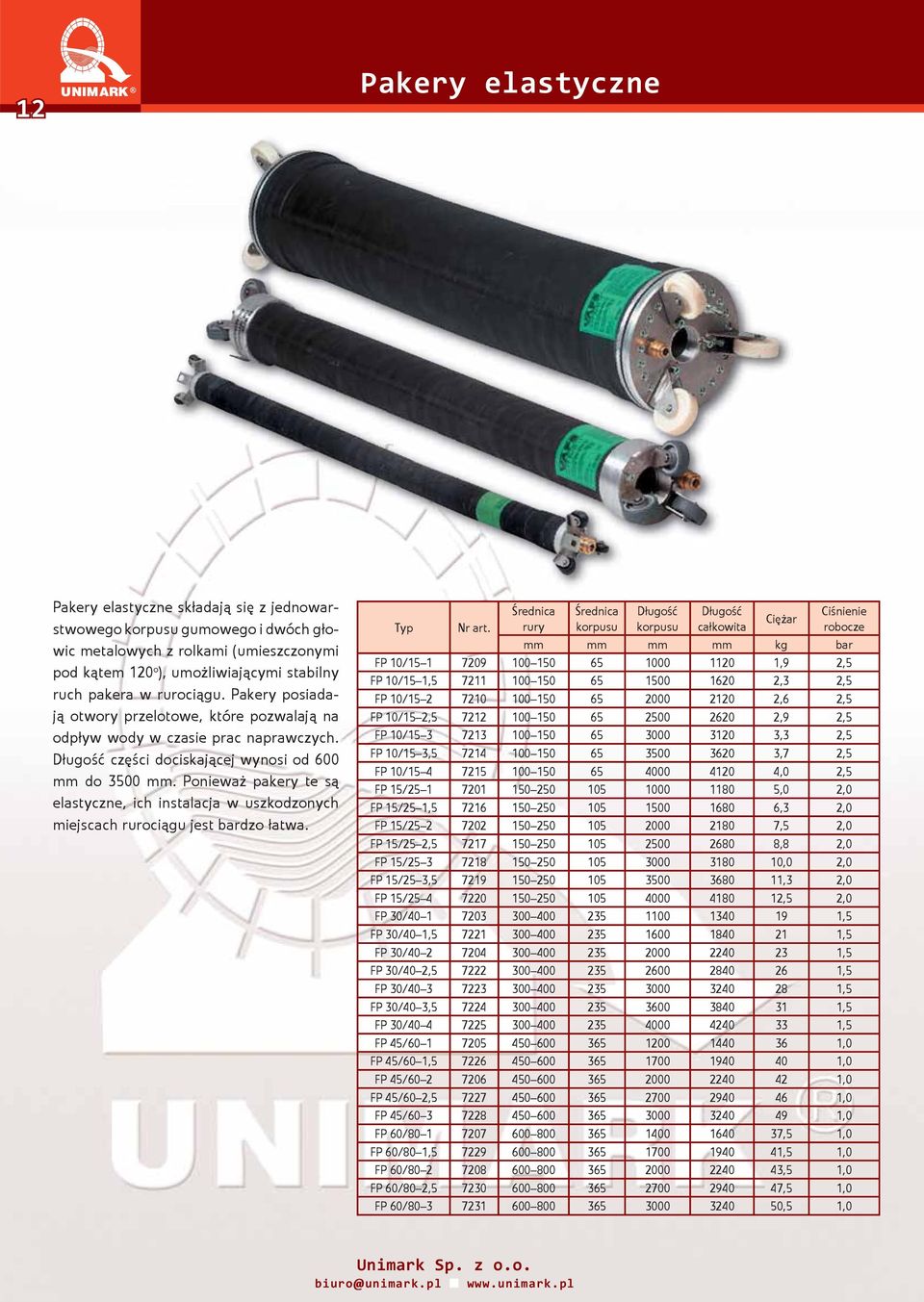

12 12 Pakery elastyczne Pakery elastyczne składają się z jednowarstwowego gumowego i dwóch głowic metalowych z rolkami (umieszczonymi pod kątem 120 o ), umożliwiającymi stabilny ruch pakera w rurociągu. Pakery posiadają otwory przelotowe, które pozwalają na odpływ wody w czasie prac naprawczych. części dociskającej wynosi od 600 mm do 3500 mm. Ponieważ pakery te są elastyczne, ich instalacja w uszkodzonych miejscach rurociągu jest bardzo łatwa. rury całkowita Ciężar Ciśnienie robocze Typ Nr art. mm mm mm mm kg bar FP 10/ ,9 2,5 FP 10/15 1, ,3 2,5 FP 10/ ,6 2,5 FP 10/15 2, ,9 2,5 FP 10/ ,3 2,5 FP 10/15 3, ,7 2,5 FP 10/ ,0 2,5 FP 15/ ,0 2,0 FP 15/25 1, ,3 2,0 FP 15/ ,5 2,0 FP 15/25 2, ,8 2,0 FP 15/ ,0 2,0 FP 15/25 3, ,3 2,0 FP 15/ ,5 2,0 FP 30/ ,5 FP 30/40 1, ,5 FP 30/ ,5 FP 30/40 2, ,5 FP 30/ ,5 FP 30/40 3, ,5 FP 30/ ,5 FP 45/ ,0 FP 45/60 1, ,0 FP 45/ ,0 FP 45/60 2, ,0 FP 45/ ,0 FP 60/ ,5 1,0 FP 60/80 1, ,5 1,0 FP 60/ ,5 1,0 FP 60/80 2, ,5 1,0 FP 60/ ,5 1,0 biuro@unimark.pl

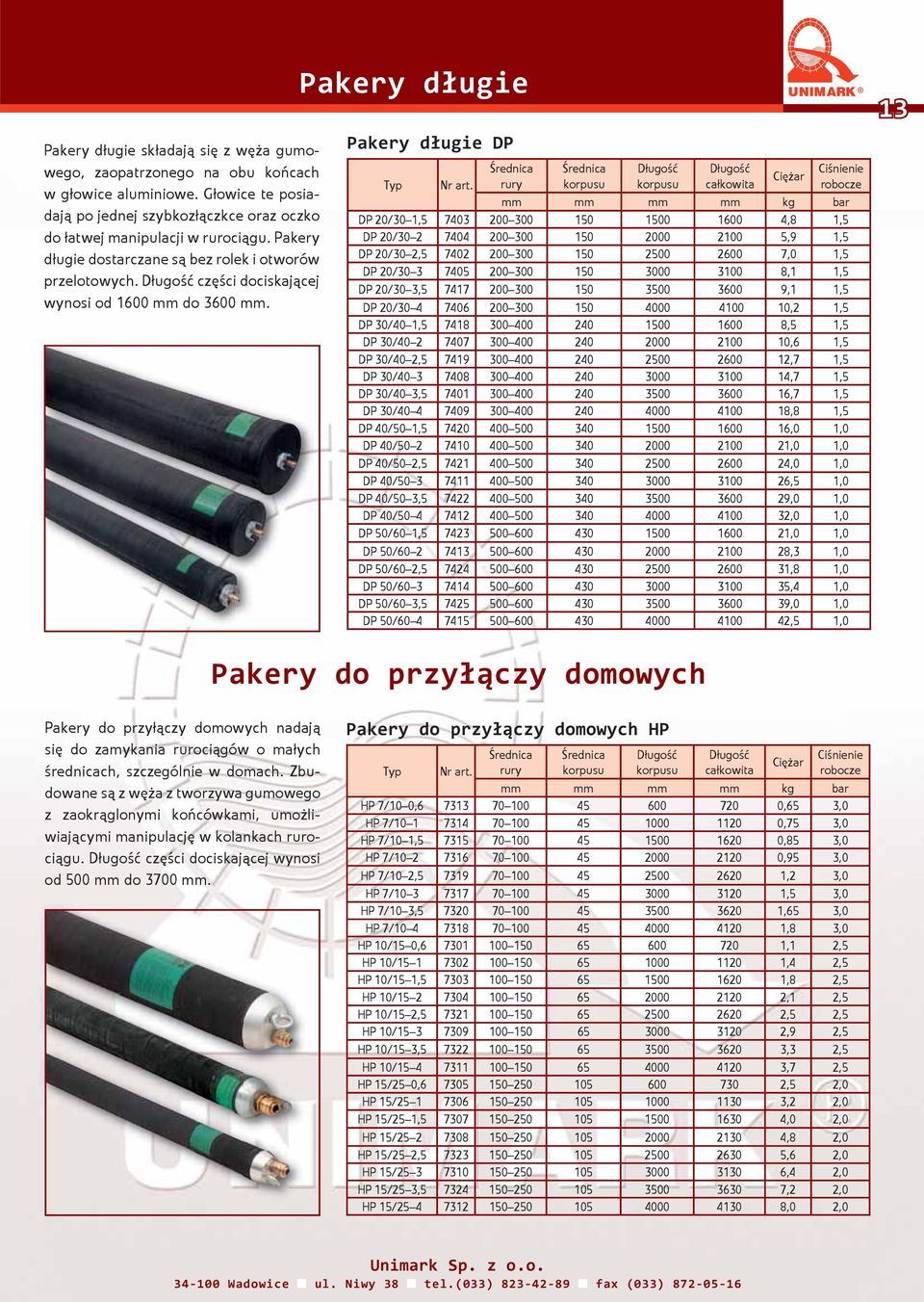

13 Pakery długie składają się z węża gumowego, zaopatrzonego na obu końcach w głowice aluminiowe. Głowice te posiadają po jednej szybkozłączkce oraz oczko do łatwej manipulacji w rurociągu. Pakery długie dostarczane są bez rolek i otworów przelotowych. części dociskającej wynosi od 1600 mm do 3600 mm. Pakery długie Pakery długie DP rury całkowita Ciężar Ciśnienie robocze Typ Nr art. mm mm mm mm kg bar DP 20/30 1, ,8 1,5 DP 20/ ,9 1,5 DP 20/30 2, ,0 1,5 DP 20/ ,1 1,5 DP 20/30 3, ,1 1,5 DP 20/ ,2 1,5 DP 30/40 1, ,5 1,5 DP 30/ ,6 1,5 DP 30/40 2, ,7 1,5 DP 30/ ,7 1,5 DP 30/40 3, ,7 1,5 DP 30/ ,8 1,5 DP 40/50 1, ,0 1,0 DP 40/ ,0 1,0 DP 40/50 2, ,0 1,0 DP 40/ ,5 1,0 DP 40/50 3, ,0 1,0 DP 40/ ,0 1,0 DP 50/60 1, ,0 1,0 DP 50/ ,3 1,0 DP 50/60 2, ,8 1,0 DP 50/ ,4 1,0 DP 50/60 3, ,0 1,0 DP 50/ ,5 1,0 13 Pakery do przyłączy domowych Pakery do przyłączy domowych nadają się do zamykania rurociągów o małych średnicach, szczególnie w domach. Zbudowane są z węża z tworzywa gumowego z zaokrąglonymi końcówkami, umożliwiającymi manipulację w kolankach rurociągu. części dociskającej wynosi od 500 mm do 3700 mm. Pakery do przyłączy domowych HP rury całkowita Ciężar Ciśnienie robocze Typ Nr art. mm mm mm mm kg bar HP 7/10 0, ,65 3,0 HP 7/ ,75 3,0 HP 7/10 1, ,85 3,0 HP 7/ ,95 3,0 HP 7/10 2, ,2 3,0 HP 7/ ,5 3,0 HP 7/10 3, ,65 3,0 HP 7/ ,8 3,0 HP 10/15 0, ,1 2,5 HP 10/ ,4 2,5 HP 10/15 1, ,8 2,5 HP 10/ ,1 2,5 HP 10/15 2, ,5 2,5 HP 10/ ,9 2,5 HP 10/15 3, ,3 2,5 HP 10/ ,7 2,5 HP 15/25 0, ,5 2,0 HP 15/ ,2 2,0 HP 15/25 1, ,0 2,0 HP 15/ ,8 2,0 HP 15/25 2, ,6 2,0 HP 15/ ,4 2,0 HP 15/25 3, ,2 2,0 HP 15/ ,0 2, Wadowice ul. Niwy 38 tel.(033) fax (033)

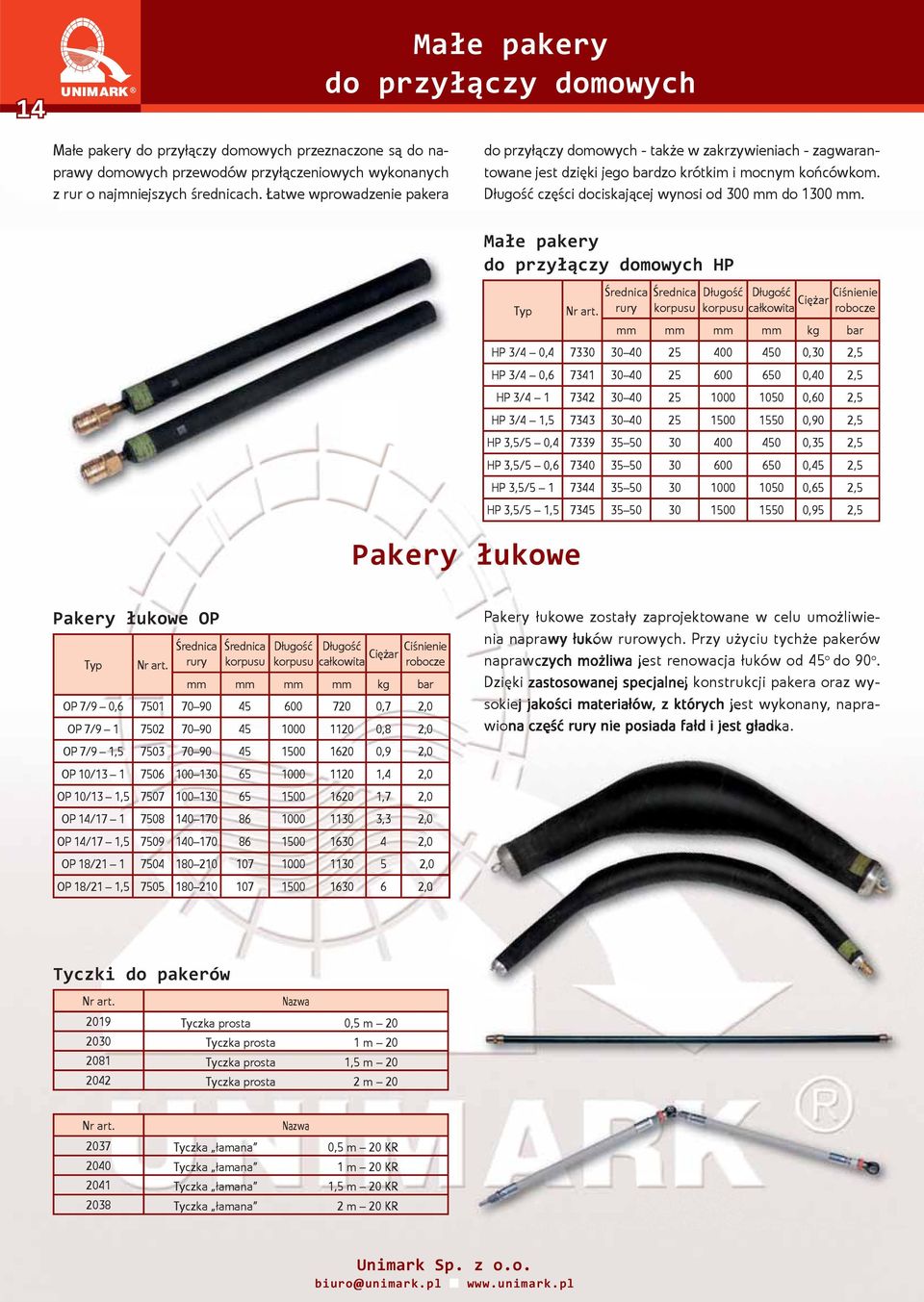

14 14 Małe pakery do przyłączy domowych Małe pakery do przyłączy domowych przeznaczone są do naprawy domowych przewodów przyłączeniowych wykonanych z rur o najmniejszych średnicach. Łatwe wprowadzenie pakera do przyłączy domowych - także w zakrzywieniach - zagwarantowane jest dzięki jego bardzo krótkim i mocnym końcówkom. części dociskającej wynosi od 300 mm do 1300 mm. Pakery łukowe Małe pakery do przyłączy domowych HP rury Ciśnienie Ciężar całkowita robocze Typ Nr art. mm mm mm mm kg bar HP 3/4 0, ,30 2,5 HP 3/4 0, ,40 2,5 HP 3/ ,60 2,5 HP 3/4 1, ,90 2,5 HP 3,5/5 0, ,35 2,5 HP 3,5/5 0, ,45 2,5 HP 3,5/ ,65 2,5 HP 3,5/5 1, ,95 2,5 Pakery łukowe OP rury Ciśnienie Ciężar całkowita robocze Typ Nr art. mm mm mm mm kg bar OP 7/9 0, ,7 2,0 OP 7/ ,8 2,0 Pakery łukowe zostały zaprojektowane w celu umożliwienia naprawy łuków rurowych. Przy użyciu tychże pakerów naprawczych możliwa jest renowacja łuków od 45 o do 90 o. Dzięki zastosowanej specjalnej konstrukcji pakera oraz wysokiej jakości materiałów, z których jest wykonany, naprawiona część rury nie posiada fałd i jest gładka. OP 7/9 1, ,9 2,0 OP 10/ ,4 2,0 OP 10/13 1, ,7 2,0 OP 14/ ,3 2,0 OP 14/17 1, ,0 OP 18/ ,0 OP 18/21 1, ,0 Tyczki do pakerów Nr art. Nazwa 2019 Tyczka prosta 0,5 m Tyczka prosta 1 m Tyczka prosta 1,5 m Tyczka prosta 2 m 20 Nr art. Nazwa 2037 Tyczka łamana 0,5 m 20 KR 2040 Tyczka łamana 1 m 20 KR 2041 Tyczka łamana 1,5 m 20 KR 2038 Tyczka łamana 2 m 20 KR biuro@unimark.pl

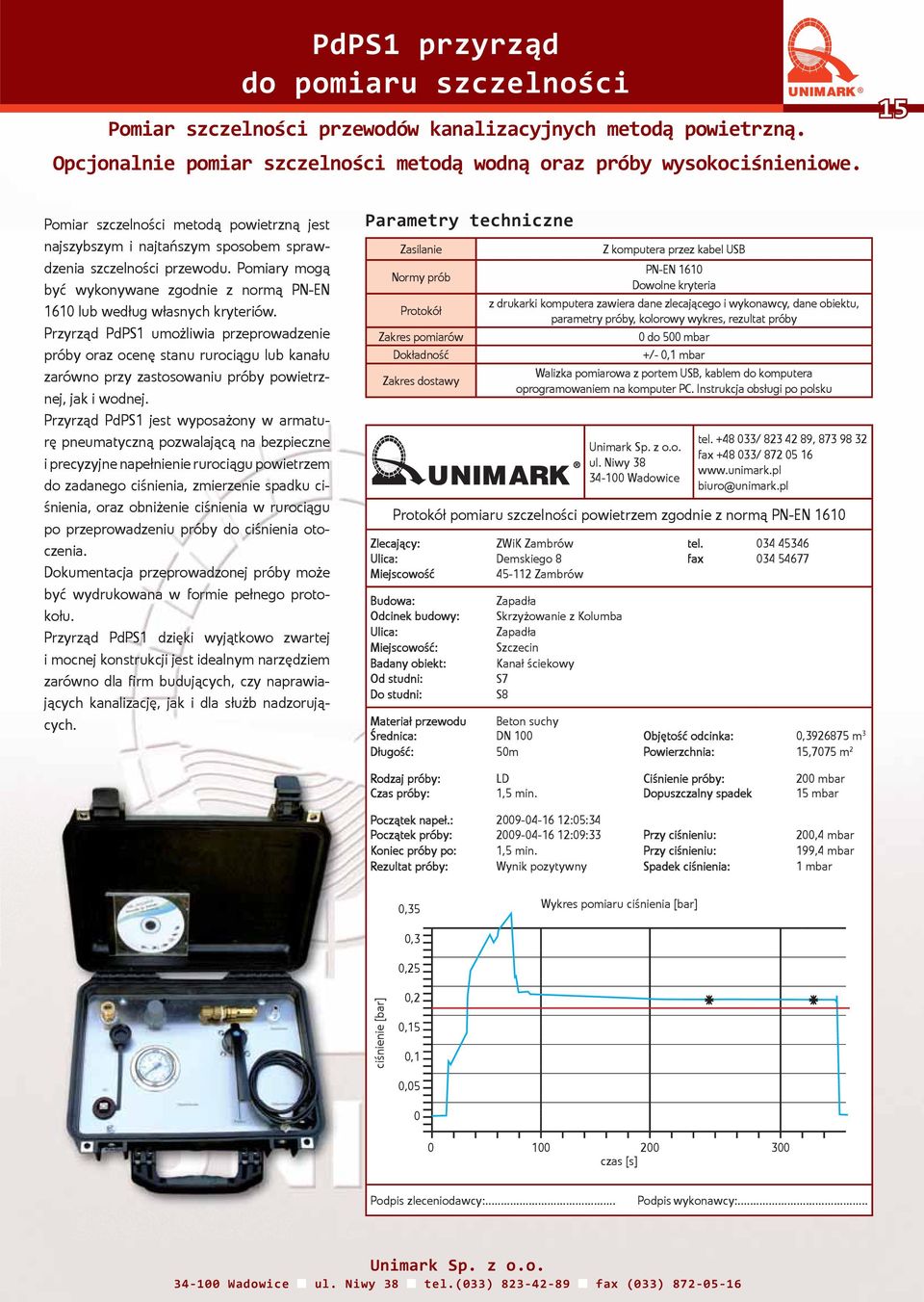

15 PdPS1 przyrząd do pomiaru szczelności Pomiar szczelności przewodów kanalizacyjnych metodą powietrzną. Opcjonalnie pomiar szczelności metodą wodną oraz próby wysokociśnieniowe. 15 Pomiar szczelności metodą powietrzną jest najszybszym i najtańszym sposobem sprawdzenia szczelności przewodu. Pomiary mogą być wykonywane zgodnie z normą PN-EN 1610 lub według własnych kryteriów. Przyrząd PdPS1 umożliwia przeprowadzenie próby oraz ocenę stanu rurociągu lub kanału zarówno przy zastosowaniu próby powietrznej, jak i wodnej. Przyrząd PdPS1 jest wyposażony w armaturę pneumatyczną pozwalającą na bezpieczne i precyzyjne napełnienie rurociągu powietrzem do zadanego ciśnienia, zmierzenie spadku ciśnienia, oraz obniżenie ciśnienia w rurociągu po przeprowadzeniu próby do ciśnienia otoczenia. Dokumentacja przeprowadzonej próby może być wydrukowana w formie pełnego protokołu. Przyrząd PdPS1 dzięki wyjątkowo zwartej i mocnej konstrukcji jest idealnym narzędziem zarówno dla firm budujących, czy naprawiających kanalizację, jak i dla służb nadzorujących. Parametry techniczne Zasilanie Normy prób Protokół Zakres pomiarów Dokładność Zakres dostawy Z komputera przez kabel USB PN-EN 1610 Dowolne kryteria z drukarki komputera zawiera dane zlecającego i wykonawcy, dane obiektu, parametry próby, kolorowy wykres, rezultat próby 0 do 500 mbar +/- 0,1 mbar Walizka pomiarowa z portem USB, kablem do komputera oprogramowaniem na komputer PC. Instrukcja obsługi po polsku ul. Niwy Wadowice tel / , fax / biuro@unimark.pl Protokół pomiaru szczelności powietrzem zgodnie z normą PN-EN 1610 Zlecający: ZWiK Zambrów tel Ulica: Demskiego 8 fax Miejscowość Zambrów Budowa: Odcinek budowy: Ulica: Miejscowość: Badany obiekt: Od studni: Do studni: Zapadła Skrzyżowanie z Kolumba Zapadła Szczecin Kanał ściekowy S7 S8 Materiał przewodu Beton suchy : DN 100 Objętość odcinka: 0, m 3 : 50m Powierzchnia: 15,7075 m 2 Rodzaj próby: LD Ciśnienie próby: Czas próby: 1,5 min. Dopuszczalny spadek Początek napeł.: :05:34 Początek próby: :09:33 Przy ciśnieniu: Koniec próby po: 1,5 min. Przy ciśnieniu: Rezultat próby: Wynik pozytywny Spadek ciśnienia: 200 mbar 15 mbar 200,4 mbar 199,4 mbar 1 mbar 0,35 Wykres pomiaru ciśnienia [bar] : : : ciśnienie [bar] 0,3 0,25 0,2 0,15 0,1 0, czas [s] Podpis zleceniodawcy:... Podpis wykonawcy: Wadowice ul. Niwy 38 tel.(033) fax (033)

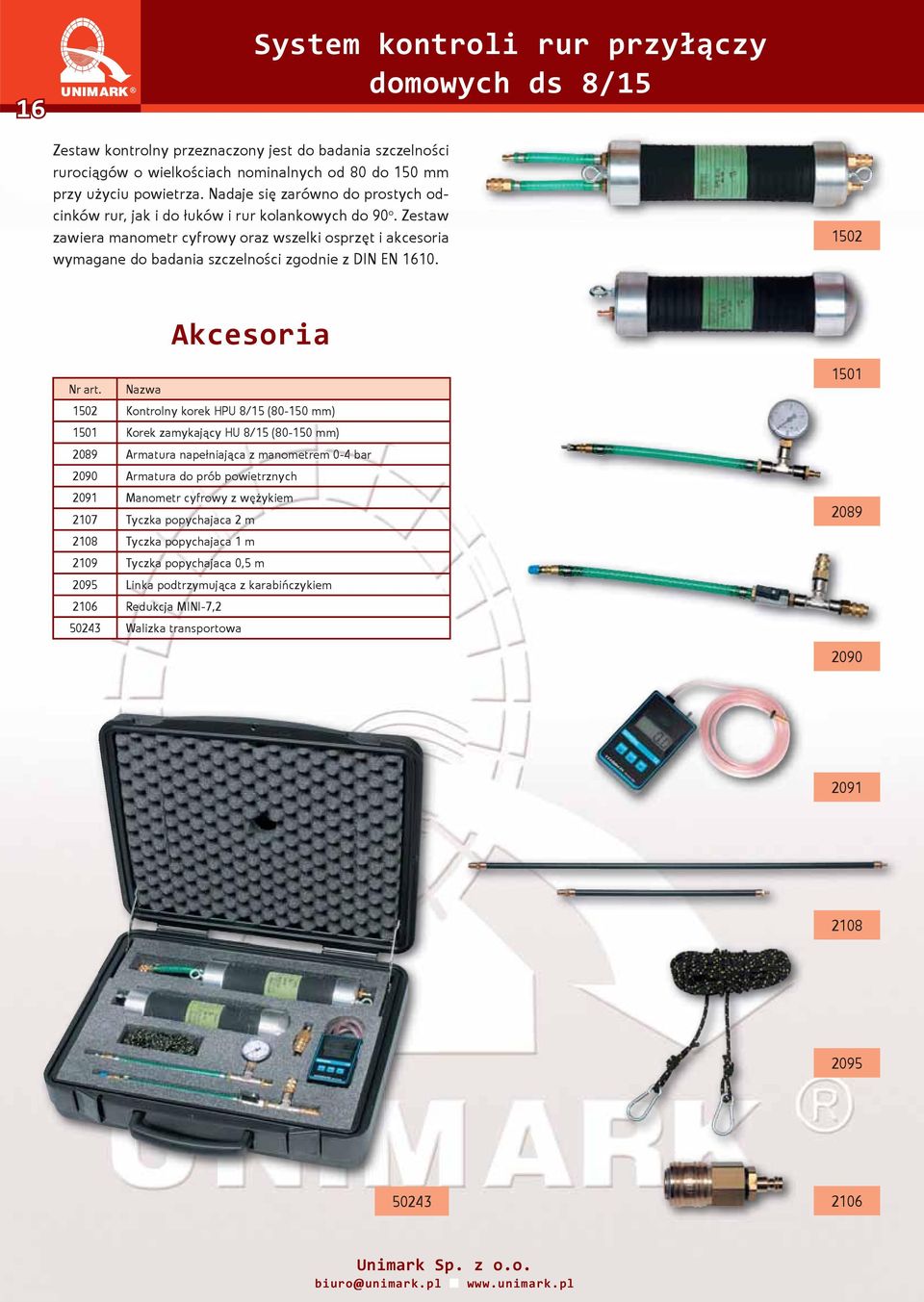

16 16 System kontroli rur przyłączy domowych ds 8/15 Zestaw kontrolny przeznaczony jest do badania szczelności rurociągów o wielkościach nominalnych od 80 do 150 mm przy użyciu powietrza. Nadaje się zarówno do prostych odcinków rur, jak i do łuków i rur kolankowych do 90 o. Zestaw zawiera manometr cyfrowy oraz wszelki osprzęt i akcesoria wymagane do badania szczelności zgodnie z DIN EN Akcesoria Nr art. Nazwa 1502 Kontrolny korek HPU 8/15 ( mm) 1501 Korek zamykający HU 8/15 ( mm) 2089 Armatura napełniająca z manometrem 0-4 bar 2090 Armatura do prób powietrznych 2091 Manometr cyfrowy z wężykiem 2107 Tyczka popychajaca 2 m 2108 Tyczka popychajaca 1 m 2109 Tyczka popychajaca 0,5 m 2095 Linka podtrzymująca z karabińczykiem 2106 Redukcja MINI-7, Walizka transportowa biuro@unimark.pl

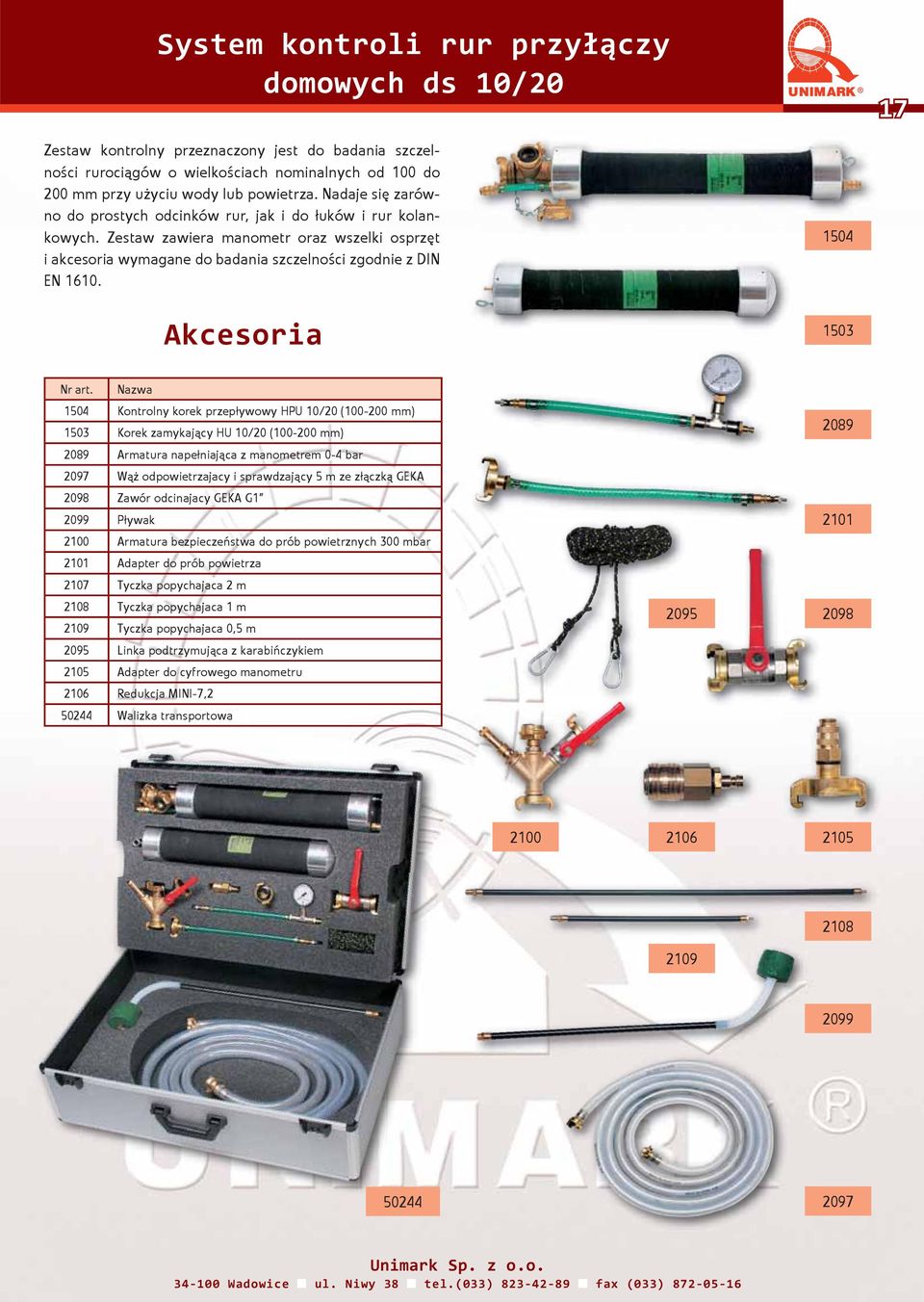

17 System kontroli rur przyłączy domowych ds 10/20 17 Zestaw kontrolny przeznaczony jest do badania szczelności rurociągów o wielkościach nominalnych od 100 do 200 mm przy użyciu wody lub powietrza. Nadaje się zarówno do prostych odcinków rur, jak i do łuków i rur kolankowych. Zestaw zawiera manometr oraz wszelki osprzęt i akcesoria wymagane do badania szczelności zgodnie z DIN EN Akcesoria Nr art. Nazwa 1504 Kontrolny korek przepływowy HPU 10/20 ( mm) 1503 Korek zamykający HU 10/20 ( mm) 2089 Armatura napełniająca z manometrem 0-4 bar 2097 Wąż odpowietrzajacy i sprawdzający 5 m ze złączką GEKA 2098 Zawór odcinajacy GEKA G Pływak 2100 Armatura bezpieczeństwa do prób powietrznych 300 mbar 2101 Adapter do prób powietrza 2107 Tyczka popychajaca 2 m 2108 Tyczka popychajaca 1 m 2109 Tyczka popychajaca 0,5 m 2095 Linka podtrzymująca z karabińczykiem 2105 Adapter do cyfrowego manometru 2106 Redukcja MINI-7, Walizka transportowa Wadowice ul. Niwy 38 tel.(033) fax (033)

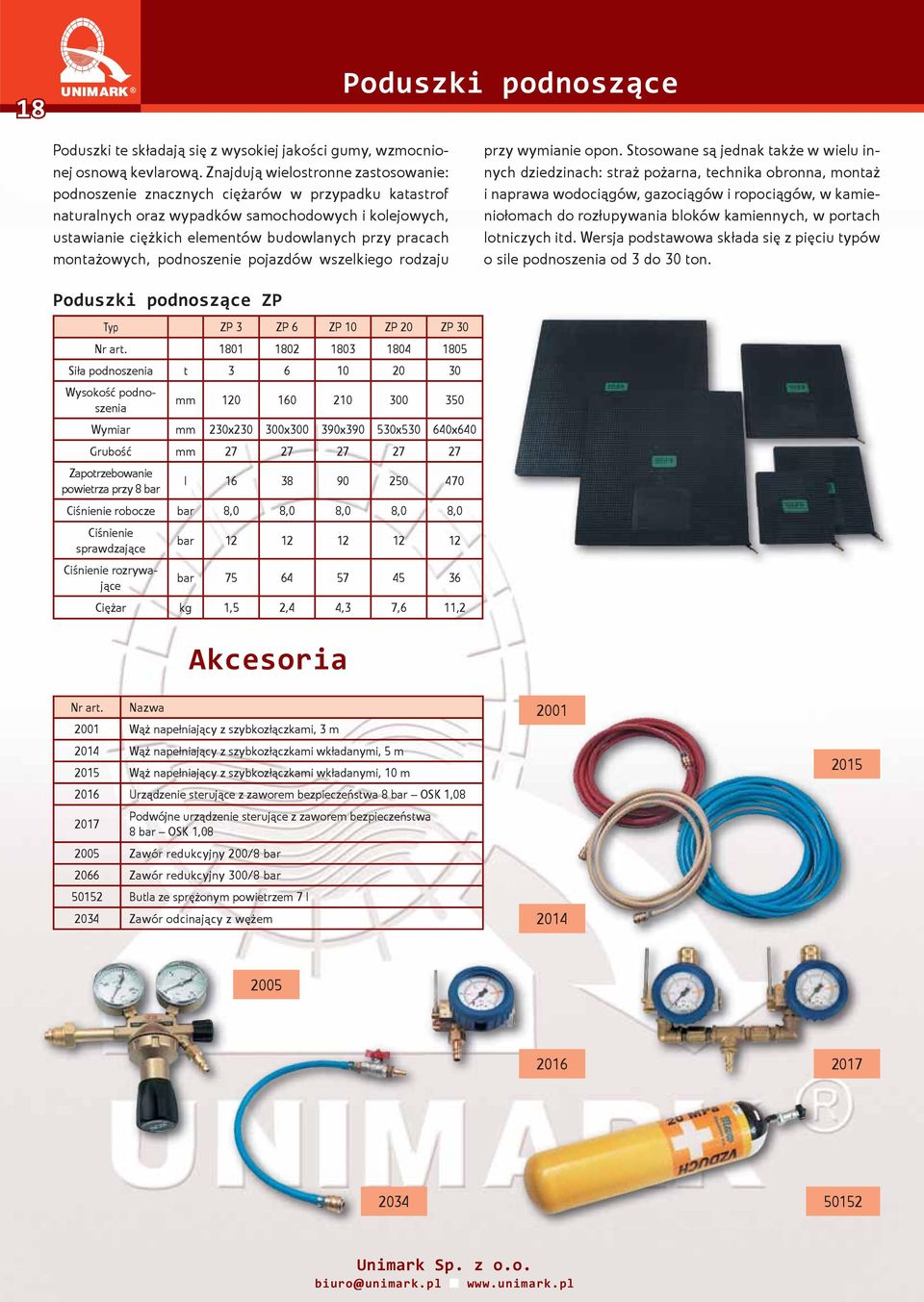

18 18 Poduszki podnoszące Poduszki te składają się z wysokiej jakości gumy, wzmocnionej osnową kevlarową. Znajdują wielostronne zastosowanie: podnoszenie znacznych ciężarów w przypadku katastrof naturalnych oraz wypadków samochodowych i kolejowych, ustawianie ciężkich elementów budowlanych przy pracach montażowych, podnoszenie pojazdów wszelkiego rodzaju przy wymianie opon. Stosowane są jednak także w wielu innych dziedzinach: straż pożarna, technika obronna, montaż i naprawa wodociągów, gazociągów i ropociągów, w kamieniołomach do rozłupywania bloków kamiennych, w portach lotniczych itd. Wersja podstawowa składa się z pięciu typów o sile podnoszenia od 3 do 30 ton. Poduszki podnoszące ZP Typ ZP 3 ZP 6 ZP 10 ZP 20 ZP 30 Nr art Siła podnoszenia t Wysokość podnoszenia mm Wymiar mm 230x x x x x640 Grubość mm Zapotrzebowanie powietrza przy 8 bar l Ciśnienie robocze bar 8,0 8,0 8,0 8,0 8,0 Ciśnienie sprawdzające bar Ciśnienie rozrywające bar Ciężar kg 1,5 2,4 4,3 7,6 11,2 Akcesoria Nr art. Nazwa 2001 Wąż napełniający z szybkozłączkami, 3 m 2014 Wąż napełniający z szybkozłączkami wkładanymi, 5 m 2015 Wąż napełniający z szybkozłączkami wkładanymi, 10 m 2016 Urządzenie sterujące z zaworem bezpieczeństwa 8 bar OSK 1, Podwójne urządzenie sterujące z zaworem bezpieczeństwa 8 bar OSK 1, Zawór redukcyjny 200/8 bar 2066 Zawór redukcyjny 300/8 bar Butla ze sprężonym powietrzem 7 l 2034 Zawór odcinający z wężem biuro@unimark.pl

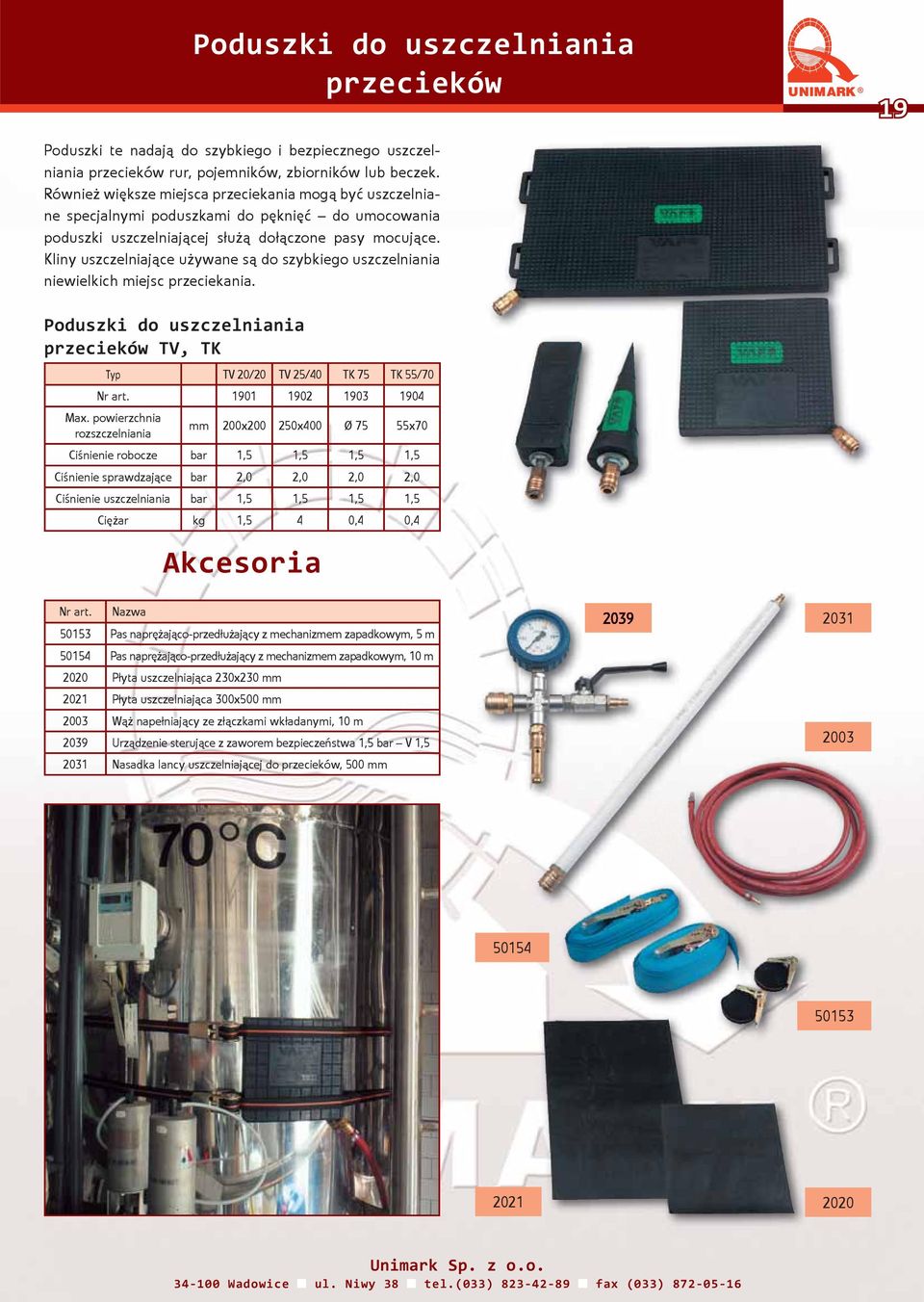

19 Poduszki do uszczelniania przecieków 19 Poduszki te nadają do szybkiego i bezpiecznego uszczelniania przecieków rur, pojemników, zbiorników lub beczek. Również większe miejsca przeciekania mogą być uszczelniane specjalnymi poduszkami do pęknięć do umocowania poduszki uszczelniającej służą dołączone pasy mocujące. Kliny uszczelniające używane są do szybkiego uszczelniania niewielkich miejsc przeciekania. Poduszki do uszczelniania przecieków TV, TK Typ TV 20/20 TV 25/40 TK 75 TK 55/70 Nr art Max. powierzchnia rozszczelniania mm 200x x400 Ø 75 55x70 Ciśnienie robocze bar 1,5 1,5 1,5 1,5 Ciśnienie sprawdzające bar 2,0 2,0 2,0 2,0 Ciśnienie uszczelniania bar 1,5 1,5 1,5 1,5 Ciężar kg 1,5 4 0,4 0,4 Akcesoria Nr art. Nazwa Pas naprężająco-przedłużający z mechanizmem zapadkowym, 5 m Pas naprężająco-przedłużający z mechanizmem zapadkowym, 10 m 2020 Płyta uszczelniająca 230x230 mm 2021 Płyta uszczelniająca 300x500 mm 2003 Wąż napełniający ze złączkami wkładanymi, 10 m 2039 Urządzenie sterujące z zaworem bezpieczeństwa 1,5 bar V 1, Nasadka lancy uszczelniającej do przecieków, 500 mm Wadowice ul. Niwy 38 tel.(033) fax (033)

20 Wadowice ul. Niwy 38 tel / , fax / Druk: Drukarnia i Wydawnictwo
