444F. Koparko-ładowarka. Silnik Cat C4.4 ACERT * Standardowy Opcjonalny Moc maksymalna (wg normy ISO 14396) przy 2200 obr./min

Transkrypt

1 Koparko-ładowarka 444F Silnik Cat C4.4 ACERT * Standardowy Opcjonalny Moc maksymalna (wg normy ISO 14396) przy 2200 obr./min Moc użyteczna (wg normy ISO 9249) przy 2200 obr./min *Normy emisji spalin UE Stage IIIB 74,5 kw (101 KM) 69,9 kw (95 KM) 82 kw (111 KM) 77,5 kw (105 KM) Masa Masa eksploatacyjna 9743 kg Wydajność ładowarki Pojemność nominalna (wg normy SAE) 1,3 m 3 Udźwig na maksymalnej wysokości 4699 kg Siła odspajania przy pochyleniu 63,3 kn Maksymalna wysokość sworznia przegubu łyżki 3518 mm Wysokość zrzutu przy maksymalnym kącie zrzutu 2745 mm Zasięg przy maksymalnym kącie zrzutu 923 mm

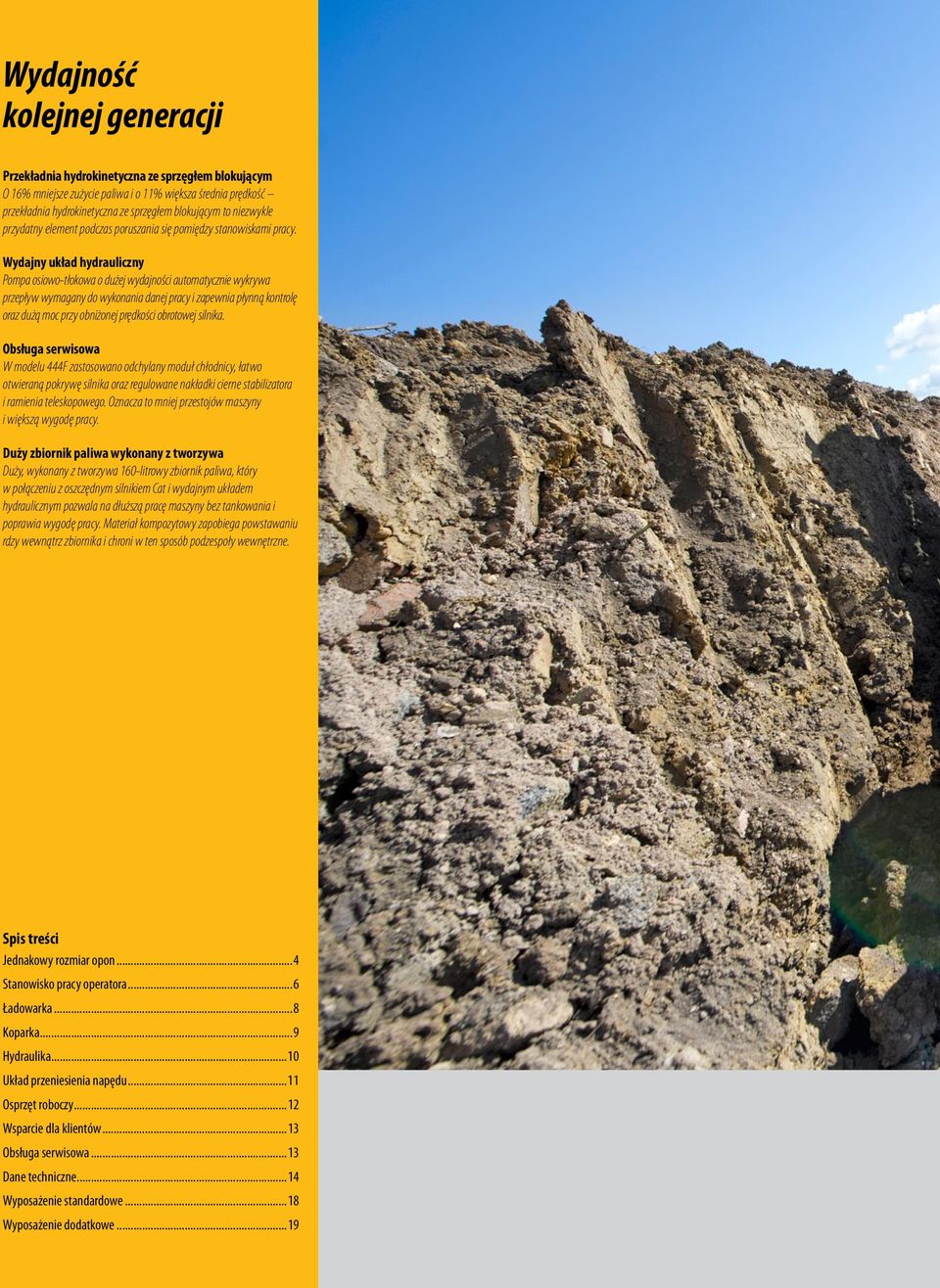

2 Wydajność kolejnej generacji Przekładnia hydrokinetyczna ze sprzęgłem blokującym O 16% mniejsze zużycie paliwa i o 11% większa średnia prędkość przekładnia hydrokinetyczna ze sprzęgłem blokującym to niezwykle przydatny element podczas poruszania się pomiędzy stanowiskami pracy. Wydajny układ hydrauliczny Pompa osiowo-tłokowa o dużej wydajności automatycznie wykrywa przepływ wymagany do wykonania danej pracy i zapewnia płynną kontrolę oraz dużą moc przy obniżonej prędkości obrotowej silnika. Obsługa serwisowa W modelu 444F zastosowano odchylany moduł chłodnicy, łatwo otwieraną pokrywę silnika oraz regulowane nakładki cierne stabilizatora i ramienia teleskopowego. Oznacza to mniej przestojów maszyny i większą wygodę pracy. Duży zbiornik paliwa wykonany z tworzywa Duży, wykonany z tworzywa 160-litrowy zbiornik paliwa, który w połączeniu z oszczędnym silnikiem Cat i wydajnym układem hydraulicznym pozwala na dłuższą pracę maszyny bez tankowania i poprawia wygodę pracy. Materiał kompozytowy zapobiega powstawaniu rdzy wewnątrz zbiornika i chroni w ten sposób podzespoły wewnętrzne. Spis treści Jednakowy rozmiar opon...4 Stanowisko pracy operatora...6 Ładowarka...8 Koparka...9 Hydraulika...10 Układ przeniesienia napędu...11 Osprzęt roboczy...12 Wsparcie dla klientów...13 Obsługa serwisowa...13 Dane techniczne...14 Wyposażenie standardowe...18 Wyposażenie dodatkowe

3 Kontynuujące sukces modeli serii F koparko-ładowarki Cat są obecnie wyposażone w najnowsze technologie zmniejszające emisję spalin i spełniające wymagania norm UE Stage IIIB. Wprowadzone w nowym silniku ze sterowaniem elektronicznym nowe funkcje umożliwiające oszczędzanie paliwa oraz nieprzesłaniająca widoczności pionowa rura wydechowa to coś więcej niż zwykła aktualizacja silnika. 3

4 Pasywny system filtra cząstek stałych Bezobsługowy filtr cząstek stałych nie wymaga interwencji operatora, dzięki wbudowanej funkcji automatycznego czyszczenia. To kolejna rzecz, o której nie trzeba już pamiętać. Funkcja automatycznego wyrównywania kół Przełączanie trybów pracy układu kierowniczego jest teraz jeszcze łatwiejsze funkcja automatycznego wyrównywania kół umożliwia włączenie wybranego trybu po ustawieniu kół w osi środkowej maszyny. Osie i blokada mechanizmu różnicowego Wytrzymałe osie Cat zastosowane w modelu 444F zostały zaprojektowane do użytku w najtrudniejszych warunkach, a blokada mechanizmu różnicowego tylnej osi zapewnia przyczepność na każdego rodzaju podłożu. Hamowanie z włączaniem napędu na wszystkie koła Wciśnięcie pedału hamulca podczas jazdy z włączonym napędem na dwa koła powoduje samoczynne załączenie napędu na wszystkie koła. Po zwolnieniu pedału hamulca jest przywracany napęd na dwa koła. To rozwiązanie doskonale sprawdza się w niebezpiecznych warunkach i na śliskich lub stromych nawierzchniach. Tryb hamowania wybiera się za pomocą łatwo dostępnego włącznika napędu na wszystkie koła, co zwiększa skuteczność hamowania i pozwala ograniczyć zużycie opon. Wysoka wartość po zakończeniu eksploatacji Wysoki stopień ochrony modelu 444F przed korozją i uszkodzeniami zapewnia podkład lakierniczy nanoszony metodą galwaniczną (E-Coat), która gwarantuje dokładne pokrycie wszystkich powierzchni metalowych. Z kolei trwała, poliuretanowa powłoka zewnętrzna sprawia, że model 444F wygląda dobrze i zachowuje wysoką wartość rynkową przez długi czas. Silnikowy filtr powietrza Suchy, odśrodkowy filtr powietrza zespolony z automatycznym odpylaczem powietrza i układem automatycznie usuwającym zanieczyszczenia wyróżnia się bardzo dużą trwałością użytkową, nawet podczas pracy przy dużym zapyleniu. Skraca to czas obsługi technicznej i obniża koszty. Ekstremalne warunki Nasze sprawdzone silniki zostały przetestowane w najtrudniejszych warunkach. W zależności od wymagań regionalnych nasze maszyny mogą zostać wyposażone do pracy w bardzo niskich lub bardzo wysokich temperaturach (do 50 C). Światła robocze Przednie i tylne światła robocze modelu 444F są regulowane. Operator może skierować strumień światła dokładnie tam, gdzie go najbardziej potrzebuje, co gwarantuje doskonałe oświetlenie miejsca pracy niezależnie od warunków oświetlenia zewnętrznego. 4

5 Jednakowy rozmiar opon Uniwersalność w każdym terenie. Większa zdolność do poruszania się po miękkim terenie Model 444F może sprawnie pracować w terenie, w którym z trudnością radzą sobie maszyny z kołami o różnych rozmiarach. Bardzo dobra zdolność do poruszania się po miękkim terenie i niskie naciski jednostkowe opon na podłoże umożliwiają pracę w trudnych warunkach, takich jak przygotowywanie terenu pod budowę czy praca w rolnictwie. Koparko-ładowarki Cat z oponami o jednakowych rozmiarach wjadą wszędzie tam, gdzie nie radzą sobie inne maszyny jest to kolejna zaleta, która oznacza większą wydajność i wszechstronność zastosowań. Większa wydajność ładowarki Większa wysokość podnoszenia, duża łyżka i większa siła odspajania umożliwiają użycie koparko-ładowarki 444F do wydajnego załadunku, transportowania materiałów i profilowania terenu. Opcje opon Wyposażenie modelu 444F mogą stanowić opony o średnicy 24 lub 28 cali, zarówno diagonalne, jak i radialne. Dzięki temu zawsze można dopasować rodzaj opon do wykonywanej pracy i środków finansowych, które są do dyspozycji. Układ kierowania wszystkimi kołami (AWS) Układ AWS może pracować w trybie sterowania kołami osi przedniej, sterowania kołami obydwu osi oraz chodu kraba. Zapewnia to bardzo mały promień skrętu i doskonałą zwrotność podczas pracy na ograniczonym obszarze. 5

6 Stanowisko pracy operatora Niezrównana widoczność miejsca pracy z komfortowej kabiny. 6

7 Przestronne wnętrze o nowoczesnym wykończeniu umożliwia operatorowi wygodną i łatwą obsługę maszyny oraz spełnia wymagania nawet najbardziej wybrednych pracowników. Szerokość kabiny umożliwia łatwą zmianę ustawienia maszyny z pozycji ładowarki w pozycję koparki. Wygodę operatora zwiększa dodatkowo najwyższej klasy fotel Cat z zawieszeniem pneumatycznym zmniejszający zmęczenie podczas długotrwałej pracy. Łatwo otwierane, jednoczęściowe okno tylne zwiększa widoczność otoczenia i zapewnia wentylację podczas pracy w wysokiej temperaturze. Tylna wycieraczka umożliwia zachowanie widoczności w przypadku opadów lub dużego zapylenia, oczyszczając dużą część tylnego okna. Joysticki, podobne do stosowanych w koparkach, są ergonomiczne, nie wymagają wysiłku ze strony operatora i umożliwiają płynne sterowanie maszyną. Umiejscowienie elementów sterujących pozwala operatorowi na zajęcie naturalnej, najbardziej komfortowej pozycji w fotelu. Inne rozwiązania, takie jak zdalne elementy sterowania stabilizatorem, duże, regulowane otwory wentylacyjne w całej kabinie i czytelne wskaźniki, zapewniają operatorowi komfortowe środowisko pracy, dzięki czemu jest on mniej zmęczony i ma większą wydajność. Regulowane konsole joysticków Joysticki są umieszczone w konsolach, które można ustawić w dwóch różnych pozycjach. Dzięki temu operator może albo zajmować wygodną pozycję w fotelu, albo przesunąć się tak, aby lepiej widzieć wykop. Przełącznik wyboru schematu sterowania Zamontowany w kabinie przełącznik wyboru schematu sterowania umożliwia przełączanie się między trybem koparki a trybem koparki podsiębiernej jednym naciśnięciem przycisku, aby operator mógł wybrać ustawienie, które pozwoli mu pracować wygodniej i wydajniej. Mniejsze drgania Firma Caterpillar zdaje sobie sprawę z tego, że koparko-ładowarki często pracują w najtrudniejszych warunkach. Obniżenie poziomu drgań ma istotny wpływ na mniejsze zmęczenie operatora. W modelu 444F zastosowano szereg standardowych i opcjonalnych rozwiązań służących temu celowi. Fotel z zawieszeniem pneumatycznym Najważniejszy element łączący operatora z kabiną musi być doskonały. Właśnie taki jest fotel Cat z zawieszeniem pneumatycznym, który zapewnia wysoki komfort, zwiększając wydajność operatora i minimalizując stopień jego zmęczenia. Chłodzenie kabiny Model 444F może być wyposażony w wydajny układ klimatyzacji zapewniający niską temperaturę w kabinie podczas pracy w gorących warunkach. Układ wentylacji może również usuwać parę wodną oraz spełniać funkcje odmrażania i ogrzewania. 7

8 Ładowarka Ładowarka z funkcją podnoszenia równoległego umożliwia teraz uzyskanie jeszcze większej wysokości podnoszenia. Wydajność ładowarki Zaprojektowany z myślą o zapewnieniu jak najwyższej wydajności model 444F cechuje się dużą siłą odspajania, imponującą wysokością podnoszenia i znakomitym zasięgiem przy obciążeniu, co znacząco ułatwia wykonywanie prac takich, jak załadunek samochodów ciężarowych czy zgarnianie materiału. Ramiona ładowarki z funkcją podnoszenia równoległego są standardowo wyposażone w układ samopoziomowania, co umożliwia bezpieczne podnoszenie dowolnych ładunków na paletach. Uniwersalność maszyny jest jeszcze większa dzięki szerokiej gamie dostępnych łyżek ogólnego przeznaczenia oraz wielofunkcyjnych, a nowa, niższa konstrukcja pokrywy silnika zapewnia doskonałą widoczność górnej części łyżki. Joystick sterujący Ergonomiczny joystick ładowarki znajduje się w wygodnym dla operatora miejscu. Steruje łyżką wielofunkcyjną i dodatkowymi obwodami hydraulicznymi, o ile opcje te zostały zamontowane. Funkcja powrotu do pozycji kopania Funkcja powrotu do pozycji kopania należy do standardowego wyposażenia modelu 444F. Przy opuszczaniu ramion łyżka samoczynnie ustawia się w pozycji kopania. Zanim ramiona zostaną opuszczone do poziomu podłoża, łyżka będzie już przygotowana do nabrania kolejnego ładunku. Układ kontroli komfortu jazdy (Ride Control) Sprawdzony układ kontroli komfortu jazdy Cat ogranicza kołysanie i podskakiwanie maszyny na nierównościach. Zapewnia płynną jazdę zarówno przy pracach załadunkowych, jak i podczas dojazdu na miejsce pracy. Układ jest włączany przyciskiem na konsoli przedniej. 8

9 Wysięgnik o kształcie typowym dla koparek Niezależnie od tego, czy trzeba załadować pojazdy stojące blisko siebie na drodze jednojezdniowej, czy ominąć przeszkody (np. mury) podczas wykonywania wykopów, wysięgnik koparkowy nie ma sobie równych. Dzięki połączeniu wszechstronności i dużych sił odspajania, układu wykrywania obciążenia ułatwiającego sterowanie i układu hydraulicznego z podziałem wydatku model 444F daje możliwość osiągnięcia bardzo dużej wydajności przy minimalnym zmęczeniu operatora. Wąski profil wysięgnika zapewnia możliwie najlepszą widoczność osprzętu roboczego, a ramię koparkowe może mieć długość 4,26 lub 4,87 m. Ramię wysuwane Model 444F może zostać wyposażony w opcjonalne ramię o zmiennej długości zwiększające dostępną głębokość kopania i zasięg. W ten sposób maszyna staje się jeszcze bardziej wszechstronna i użyteczna. Przesuwna część wewnętrzna chroni nakładki cierne przed zanieczyszczeniem, co wydłuża okresy między kolejnymi regulacjami lub wymianami. W razie potrzeby regulację nakładek ciernych można wykonać w ciągu kilku minut za pomocą łatwo dostępnych śrub regulacyjnych, bez potrzeby demontażu ramienia. Przewody dodatkowe do obsługi osprzętu roboczego poprowadzono w sposób zapewniający ich ochronę przed uszkodzeniem przy pracy nawet w najwęższych wykopach. Rama przesuwu bocznego i rama obrotowa Odlewana rama przesuwu bocznego modeli serii F ułatwia wykonywanie niezbędnych czynności obsługowych i jest wyposażona w zewnętrzne zaciski blokujące, które umożliwiają wykonanie obsługi technicznej bez konieczności demontowania ramienia koparkowego. Gniazda sworzni ramy obrotowej/ podstawy wysięgnika są zaopatrzone w wymienne tuleje. Funkcja hydraulicznego przesuwu bocznego (wyposażenie dodatkowe) Umożliwia operatorowi hydrauliczne ustawienie koparki w dowolnym miejscu na szerokości ramy H bez konieczności ustawiania łyżki na podłożu. Doskonale sprawdza się podczas prac związanych z instalacjami gazowymi, elektrycznymi, telekomunikacyjnymi itp. Koparka Duża moc w żwirowym terenie. 9

10 Hydraulika Ekonomiczne zużycie paliwa, moc i niezawodność. Wydajność układu hydraulicznego Rzadko zdarza się, aby maszyna pracowała przez cały czas z maksymalną wydajnością. Po co marnować energię, spalać więcej paliwa, narażać maszynę na zużycie, a operatora na hałas? W modelu 444E zastosowano układ hydrauliczny z zamkniętym przepływem w położeniu neutralnym i z funkcją regulacji wydatku zależnie od obciążenia. Dzięki temu natężenie przepływu oleju do osprzętu roboczego dokładnie odpowiada bieżącemu zapotrzebowaniu. Zatem niezależnie od tego, czy operator wykonuje wykop, czy też delikatnie podbiera grunt, ma zawsze pełną kontrolę nad maszyną. W zastosowaniach takich, jak np. transport i załadunek liczy się szybkość. Układ hydrauliczny dopasowuje natężenie przepływu do bieżących potrzeb tak, aby praca została wykonana szybko i sprawnie. Ponieważ przez większość czasu zapotrzebowanie na olej jest minimalne, to rozwiązanie pozwala uniknąć niepotrzebnych strat mocy. Dostępna moc jest wówczas przekazywana na koła napędowe, co umożliwia sprawniejszy załadunek i lepsze osiągi jezdne maszyny. Zawory podziału wydatku W modelu 444F zastosowano także zawory podziału wydatku, które utrzymują właściwy wydatek i ciśnienie oleju doprowadzanego do siłowników osprzętu roboczego. W ten sposób eliminowane są niedobory oleju przy jednoczesnym korzystaniu z kilku funkcji. Osprzęt Wytrzymałe elastyczne przewody hydrauliczne składają się z dwóch warstw w oplocie stalowym i są zakończone złączkami z uszczelnieniem czołowym O-ring. Cały układ jest nadzwyczaj trwały i odporny na uszkodzenia spowodowane uderzeniami ciśnienia i pulsacjami w układzie hydraulicznym. 10

11 Układ przeniesienia napędu Znakomita wydajność w każdym terenie. Większa przekładnia hydrokinetyczna W modelu 444F zastosowano przekładnię hydrokinetyczną o przełożeniu 2,4:1, która zwiększa moc spychania oraz przyspieszenie podczas jazdy po drogach i załadunku w porównaniu z poprzednim modelem. Skrzynia biegów z funkcją automatycznej zmiany przełożeń (Auto-Shift) Automatyczna, precyzyjna zmiana biegów na jeden z pięciu biegów do jazdy do przodu lub jeden z trzech biegów wstecznych zmniejsza wysiłek operatora i umożliwia wykorzystanie pełnej mocy podczas pracy. Modulacja zespołu sprzęgieł hydraulicznych umożliwia płynną zmianę biegów, co znacząco poprawia komfort jazdy w dowolnym terenie. W wersji ze skrzynią biegów z funkcją automatycznej zmiany przełożeń nie występuje dźwignia zmiany biegów, co zapewnia wygodniejszy dostęp do kabiny z prawej strony. Przekładnia hydrokinetyczna ze sprzęgłem blokującym Jeśli podczas codziennej pracy konieczne jest przemieszczanie maszyny pomiędzy różnymi miejscami, opcjonalna przekładnia hydrokinetyczna ze sprzęgłem blokującym umożliwi uzyskanie większej prędkości, ograniczenie zużycia paliwa i zwiększenie wydajności maszyny, zapewniając jednocześnie oszczędność czasu i pieniędzy. Jazda z prędkością do 40 km/h Model 444F jest wyposażony w automatyczną przekładnię umożliwiającą jazdę z prędkością do 40 km/h. Dźwignia zmiany kierunku jazdy znajduje się w łatwo dostępnym miejscu na kolumnie kierownicy, a biegi są automatycznie wybierane przez układ sterowania silnikiem maszyny. Koparko-ładowarka Cat umożliwia szybsze przystąpienie do pracy. 11

12 Osprzęt roboczy Pełna gama narzędzi w zasięgu ręki. Koparko-ładowarka doskonale sprawdza się w wielu różnych zastosowaniach, choć czasem sama łyżka nie wystarczy. Zalecamy omówienie swoich wymagań z dealerem, który pomoże w dobraniu osprzętu roboczego do danego zadania, dzięki czemu maszyna będzie idealnie dostosowana do Twoich potrzeb. Łyżki ładowarkowe Łyżki ogólnego przeznaczenia oraz hydrauliczne łyżki wielofunkcyjne mają mocowanie sworzniowe lub szybkozłącze. Można je wyposażyć w krawędź tnącą lub przykręcane zęby. Łyżki wielofunkcyjne są też dostępne w wersji ze składanymi widłami paletowymi. Łyżki koparkowe Dostępnych jest wiele typów łyżek przeznaczonych do różnych rodzajów gleby oraz różnych warunków pracy: standardowe, o dużej wytrzymałości, o dużej pojemności oraz do ciężkich prac (łyżki skalne). Na łyżkach można zamocować przykręcane zęby lub adaptery z zębami mocowanymi za pomocą sworzni. Dostępne są również łyżki przeznaczone do czyszczenia rowów, kopania rowów kablowych oraz łyżki trapezowe. Świder ziemny Świdry Cat są przeznaczone do wiercenia otworów w glebie przeznaczonych do różnych zastosowań. Dzięki szerokiej gamie dostępnych wierteł do świdrów oraz układów napędowych zawsze znajdziesz odpowiednie narzędzie. Frezarka do nawierzchni Frezarki Cat do nawierzchni zostały zaprojektowane do frezowania asfaltu oraz betonu. Są wyposażone w funkcje takie, jak kontrola zagłębienia czy układ samopoziomowania. Płyta zagęszczająca Wibracyjne płyty zagęszczające Cat mogą być używane do zagęszczania gleby, piasku lub żwiru podczas profilowania terenu przed wylaniem betonu lub rozściełaniem asfaltu. Młot hydrauliczny Młoty hydrauliczne Cat są przeznaczone do rozbijania betonu, asfaltu oraz skał i zapewniają stałe przekazywanie mocy podczas pracy. Dostępne są modele wyciszone zapewniające zgodność z lokalnymi przepisami. 12

13 Wsparcie dla klientów Światowej klasy wsparcie dla klientów. Obsługa serwisowa Łatwy dostęp do punktów obsługi serwisowej wydłuża czas pracy bez przestojów. Umowy serwisowe (CSA) Dealerzy Cat oferują wiele form umów serwisowych, które można dostosować do swoich indywidualnych wymagań i sytuacji finansowej: od pełnej obsługi zapobiegawczej wraz z analizą S O S SM aż po umowy obejmujące jedynie części zamienne. Chroń swoją inwestycję i ułatwiaj sobie życie. Dzięki umowie serwisowej będziesz dokładnie znać swoje miesięczne wydatki na utrzymanie maszyny. Finansowanie Czy wiesz już, jakie opcje finansowania maszyny oferuje Twój dealer? Wybór jest bardzo szeroki i obejmuje atrakcyjne pakiety finansowe ściśle dostosowane do potrzeb klienta. Wybór maszyny i szkolenia Skorzystanie z pomocy dealera upraszcza proces podejmowania decyzji o zakupie maszyny. Uwzględni on wymagania klienta i pomoże ograniczyć koszty eksploatacji do minimum. Czy maszyna, której zakup rozważasz, jest najlepsza do wykonywania danej pracy, czy też istnieją lepsze rozwiązania? Korzystając z porad dealera dotyczących technik pracy z maszyną, można zwiększyć wydajność, zmniejszyć tempo zużycia eksploatacyjnego oraz obniżyć koszty eksploatacji. Mniejsza ilość prac konserwacyjnych Nowa, łatwo otwierana, pokrywa silnika wyznacza nowe standardy dostępu do wszystkich punktów obsługi codziennej, takich jak wlewy, filtr powietrza, zbiorniki spryskiwaczy, wskaźniki poziomu itp. Do wyposażenia należy pierwszy w tej klasie maszyn odchylany układ chłodzenia, który dodatkowo ułatwia operatorowi regularną konserwację maszyny. W modelach serii F zastosowano sprawdzone, bezobsługowe przeguby i krzyżaki wału napędowego. Codzienne czynności obsługowe w modelu 444F ograniczono do niezbędnego minimum, aby były one jak najmniej uciążliwe dla operatora. Konstrukcja wysięgnika i ramienia Nowa konstrukcja wysięgnika i ramienia umożliwia wykonanie regulacji wszystkich nakładek ciernych na placu budowy, przy użyciu prostego mechanizmu bez konieczności demontażu. Nogi podpór stabilizacyjnych również mogą być regulowane z zewnątrz. Jest to wygodne rozwiązanie pozwalające skrócić czas przestoju maszyny. 13

14 Dane techniczne koparko-ładowarki 444F

15 Wymiary maszyny Ogólnego przeznaczenia Wielofunkcyjna Wielofunkcyjna z widłami Długość całkowita (łyżka ładowarkowa opuszczona na podłoże, ramię koparkowe wysunięte) 7574 mm 7435 mm 7435 mm 1 Długość całkowita w trybie jazdy po drogach publicznych 5866 mm 5762 mm 5760 mm Całkowita długość transportowa 5921 mm 5781 mm 5781 mm 2 Całkowita wysokość transportowa 3780 mm 3780 mm 3780 mm Szerokość całkowita 2322 mm 2322 mm 2322 mm 3 Wysokość do szczytu kabiny/zadaszenia 2897 mm 2897 mm 2897 mm 4 Wysokość do szczytu rury wydechowej 2754 mm 2754 mm 2754 mm Prześwit (minimalny) 320 mm 320 mm 320 mm 5 Odległość od linii środkowej osi tylnej do przedniej kratki wlotu powietrza 2795 mm 2795 mm 2795 mm Rozstaw kół przednich 1826 mm 1826 mm 1826 mm Rozstaw kół tylnych 1707 mm 1707 mm 1707 mm 6 Rozstaw osi wersji 2WD/AWD 2235 mm 2235 mm 2235 mm Wymiary i osiągi ładowarka Ogólnego przeznaczenia Wielofunkcyjna Wielofunkcyjna z widłami Pojemność łyżki 1,3 m 3 1,3 m 3 1,3 m 3 Szerokość 2434 mm 2434 mm 2434 mm Udźwig na maksymalnej wysokości 4699 kg 4366 kg 4173 kg Siła odspajania 63,3 kn 63,6 kn 62,2 kn Obciążenie destabilizujące w punkcie odspajania 6889 kg 6698 kg 6515 kg 7 Maksymalna wysokość sworznia przegubu łyżki 3518 mm 3518 mm 3518 mm 8 Kąt zrzutu na maksymalnej wysokości Wysokość zrzutu przy maksymalnym kącie zrzutu 2745 mm 2760 mm 2760 mm 9 Zasięg przy maksymalnym kącie zrzutu 923 mm 908 mm 908 mm 10 Maksymalne odchylenie łyżki do tyłu na poziomie podłoża Głębokość kopania 154 mm 154 mm 154 mm Maksymalny kąt pochylenia przy równaniu Odległość od kratki wlotu powietrza do krawędzi tnącej łyżki (transport materiału) 1495 mm 1481 mm 1484 mm 13 Maksymalna wysokość robocza 4386 mm 4463 mm 4341 mm Masa (bez zębów i wideł) 460 kg 752 kg 927 kg Wymiary i osiągi koparka Ramię teleskopowe Ramię teleskopowe Ramię teleskopowe Ramię teleskopowe Standardowa wsunięte, 4,26 m wysunięte, 4,26 m wsunięte, 4,87 m wysunięte, 4,87 m 14 Maksymalna głębokość kopania wg normy SAE 4380 mm 4384 mm 5361 mm 4735 mm 5756 mm Maksymalna głębokość kopania wg danych producenta 4885 mm 4890 mm 5806 mm 5331 mm 6277 mm 15 Maksymalna głębokość kopania, łyżka o szerokości 610 mm z płaskim dnem 4336 mm 4340 mm 5327 mm 4703 mm 5719 mm Zasięg od linii środkowej tylnej osi na poziomie podłoża 6750 mm 6755 mm 7680 mm 7226 mm 8177 mm 16 Zasięg od przegubu na poziomie podłoża 5660 mm 5665 mm 6590 mm 6136 mm 7087 mm Maksymalna wysokość robocza 5547 mm 5546 mm 6114 mm 6123 mm 6820 mm Wysokość ładowania 3878 mm 3889 mm 4456 mm 4446 mm 5143 mm 17 Zasięg ładowania 1809 mm 1758 mm 2642 mm 1697 mm 2482 mm Zakres obrotu Kąt obrotu łyżki Podpory stabilizacyjne (szerokość całkowita) 2352 mm 2352 mm 2352 mm 2352 mm 2352 mm Siła kopania łyżki 63,4 kn 63,4 kn 63,4 kn 63,4 kn 63,4 kn Siła kopania ramienia 42,7 kn 46,2 kn 33,0 kn 47,6 kn 35,1 kn 15

16 Dane techniczne koparko-ładowarek 444F Silnik Model silnika Moc znamionowa (standardowo) Moc znamionowa ISO Moc użyteczna ISO 9249 Moc użyteczna 80/1269/EWG Moc znamionowa (opcjonalnie) Moc znamionowa ISO Moc użyteczna ISO 9249 Moc użyteczna 80/1269/EWG Elastyczność momentu obrotowego przy 1400 obr./min 74,5 kw/101 KM 46% 82 kw/111 KM 32% Maksymalny moment obrotowy przy 1400 obr./min Cat C4.4 ACERT* 2200 obr./min 74,5 kw/101 KM 69,9 kw/95 KM 69,9 kw/95 KM 2200 obr./min 82 kw/111 KM 74,5 kw/101 KM 450 Nm 82 kw/111 KM 450 Nm Średnica Skok tłoka Pojemność skokowa 77,5 kw/105 KM 77,5 kw/105 KM 105 mm 127 mm 4,4 l Podana moc użyteczna jest mocą zmierzoną na kole zamachowym silnika wyposażonego w wentylator, filtr powietrza, tłumik i alternator. Do wysokości 3000 m n.p.m. nie ma potrzeby ograniczania mocy silnika. Układ automatycznej redukcji mocy silnika chroni układy hydrauliczny i napędowy. *Normy emisji spalin UE Stage IIIB. Charakterystyka Trzy pierścienie tłokowe wykonane z lekkiego stopu krzemowo-aluminiowego charakteryzują się wysoką wytrzymałością i bardzo dobrym współczynnikiem przewodnictwa cieplnego. Wielorowkowy pasek napędowy z automatycznym układem napinania obniża koszty eksploatacji. Precyzyjnie działający układ zasilania z bezpośrednim wtryskiem paliwa. Elektryczna pompa zasilająca zapewnia łatwiejszy rozruch silnika w niskich temperaturach. Zastosowanie pojedynczego filtra paliwa umożliwia obniżenie kosztów obsługi serwisowej. Wysoki moment obrotowy dostępny przy małej prędkości obrotowej silnika zapewnia mniejsze zużycie paliwa. Suchy filtr powietrza z uszczelnieniem wzdłużnym i automatycznym układem usuwania pyłu zapewnia skuteczniejsze usuwanie zanieczyszczeń. 12-woltowy obwód rozruchu i ładowania, bezobsługowy akumulator o prądzie zimnego rozruchu CCA 750 A (rozmiar 31 wg BCI). Osie Układ napędu na wszystkie koła (AWD) wyposażenie standardowe Charakterystyka Wzmocniony tylny most napędowy wyposażony w hamulce z samoczynną regulacją luzu zamontowane na wałkach wejściowych zwolnic, blokadę mechanizmu różnicowego i zwolnice. Układ napędu na wszystkie koła (AWD) jest włączany przełącznikiem znajdującym się na przedniej konsoli lub pedałem hamulca podczas hamowania wszystkich kół. Napęd na wszystkie koła można włączyć podczas jazdy do przodu lub do tyłu na dowolnym biegu i pod obciążeniem. Zastosowanie zewnętrznych zwolnic w układzie AWD ułatwia obsługę serwisową maszyny. Przedni most napędu AWD zamocowany jest wahliwie. Jest fabrycznie napełniony olejem i hermetycznie zamknięty, dzięki czemu nie wymaga codziennej obsługi technicznej. Doskonałą zwrotność maszyny uzyskano, stosując w układzie kierowniczym siłownik hydrauliczny dwustronnego działania, który zapewnia kąt skrętu kół wynoszący 52. Układ kierowniczy W pełni hydrostatyczny układ kierowniczy jest wyposażony w ręczne elementy sterowania. Dostępny jest dodatkowy układ hydrauliczny umożliwiający jazdę po drogach publicznych w różnych krajach i spełniający wymagania normy ISO Układ kierowniczy Typ Koła przednie Wspomaganie Hydrostatyczne Siłownik, jeden, dwustronnego działania (AWD) Średnica 65 mm Skok tłoka 120 mm Średnica tłoczyska 36 mm Koło skrętu Wewnętrzny ślad kół bez hamulca (AWD) Zewnętrzny ślad kół przednich mm Zewnętrzny ślad najszerszej łyżki mm Układ hamulcowy W pełni zamknięte, ze wspomaganiem, hydrauliczne, wielotarczowe. Charakterystyka Mokry, hydraulicznie sterowany układ hamulcowy z tarczami hamulcowymi wykonanymi z kewlaru i zamontowanymi na półosiach wejściowych zwolnic. Układ zamknięty, hermetyczny. Samoczynna regulacja luzu. Dwa pedały hamulcowe ze wspomaganiem i mostkiem sprzęgającym umożliwiającym zblokowanie pedałów podczas jazdy po drogach publicznych. Hamulec postojowy/awaryjny niezależny od hamulców zasadniczych. Hamulec postojowy jest uruchamiany za pomocą ręcznej dźwigni znajdującej się na prawym pulpicie sterowniczym. Zgodny z normą ISO 3450:1996. Masa Standardowa maszyna z układem podnoszenia równoległego, z wielofunkcyjną łyżką ładowarkową 1,3 m 3 z widłami. Wysuwane ramię ze standardową łyżką koparki o szerokości 610 mm, 28-calowe opony, operator o masie ciała 75 kg i pełny zbiornik paliwa. Masa Masa maszyny (zakres) kg Masa eksploatacyjna 9743 kg Z automatyczną zmianą przełożeń 27 kg Klimatyzacja 39 kg Układ kontroli komfortu jazdy (Ride Control) 25 kg Łyżka wielofunkcyjna 1,15 m 3 Ze składanymi widłami paletowymi 927 kg Bez składanych wideł paletowych 767 kg Ramię wysuwane 299 kg Przeciwwagi Lekka 115 kg 16

17 Wyposażenie kabiny Standardowa Deluxe Całkowicie przeszklona kabina Otwierane drzwi z otwieranym oknem po prawej stronie Otwierane drzwi z otwieranym oknem po lewej stronie 2 boczne otwierane okna w tylnej części kabiny Montowany standardowo fotel z zawieszeniem pneumatycznym Fotel z zawieszeniem pneumatycznym w wersji Deluxe 8 świateł roboczych (4 przednie, 4 tylne) Mata podłogowa Schowek po lewej stronie Regulowana kolumna kierownicy Zewnętrzne lusterko wsteczne Gniazdo obrotowego światła ostrzegawczego (2) Gniazdo elektryczne w kabinie Półka do montażu radia Zestaw wskaźników Premium Osłona przeciwsłoneczna Gałka na kole kierownicy Samoczynne podnoszenie podpór stabilizacyjnych Osłona chroniąca przed wandalami Nagrzewnica kabiny Pas bezpieczeństwa (50 mm) Klimatyzacja kabiny Stanowisko operatora Standardowo wyposażone w konstrukcję ROPS/FOPS. Montowana przez firmę Caterpillar konstrukcja ROPS (Roll Over Protective Structure), zapewniająca ochronę w razie przewrócenia się maszyny, jest zgodna z normą ISO 3471:1994, a konstrukcja FOPS (Falling Objects Protective Structure), chroniąca przed spadającymi przedmiotami, jest zgodna z normą ISO 3449:1992. Układ hydrauliczny Układ hydrauliczny z wykrywaniem obciążenia, o zmiennym natężeniu przepływu i z zamkniętym przepływem w położeniu neutralnym przekazuje pełną moc hydrauliczną niezależnie od prędkości obrotowej silnika. Zapewnia małe zużycie paliwa i niewielki opór elementów sterujących. Typ Z zamkniętym przepływem w położeniu neutralnym Typ pompy Zmienny wydatek, osiowo-tłokowa Wydatek pompy 156 l/min przy 2200 obr./min Ciśnienie maksymalne Koparka 250 bar Ładowarka 250 bar Skrzynia biegów Maszyna jest wyposażona w standardową, w pełni synchronizowaną skrzynię Power-Shuttle z czterema biegami do jazdy w przód i z czterema biegami wstecznymi. Opcjonalna automatyczna skrzynia biegów umożliwia pracę w trybie automatycznym lub ręcznym. Z automatyczną zmianą przełożeń Jazda do przodu 1 6 km/h 2 10 km/h 3 20 km/h 4 28 km/h 5 41 km/h Jazda do tyłu 1 6 km/h 2 13 km/h 3 28 km/h 4 5 Objętości cieczy eksploatacyjnych Układ chłodzenia z nagrzewnicą Zbiornik paliwa Silnik wraz z filtrem oleju Skrzynia biegów Power Shuttle (AWD) Oś tylna (sztywna/kierowana) Obudowa główna Zespół koła/zwolnica Oś przednia (AWD) Obudowa główna Zespół koła/zwolnica Układ hydrauliczny Zbiornik oleju hydraulicznego 22 l 160 l 7,6 l 19 l 16 l 1,7 l 14 l 1,7 l 95 l 40 l Przekładnia hydrokinetyczna ze sprzęgłem blokującym Opcjonalna przekładnia hydrokinetyczna ze sprzęgłem blokującym jest załączana automatycznie w zależności od prędkości jazdy i umożliwia dłuższe utrzymanie prędkości na różnego typu podłożu. 17

18 Wyposażenie standardowe modelu 444F Wyposażenie standardowe Wyposażenie standardowe może ulec zmianie. Szczegółowe informacje można uzyskać u dealera Cat. Akumulator bezobsługowy, 750 CCA Alarmy Awaria systemu/alert Cofanie Alternator, 120 A, 12 V Automatyczna regulacja prędkości obrotowej silnika (AESC) Blokada transportowa mechanizmu obrotu Blokada transportowa wysięgnika Chłodnica oleju hydraulicznego Czujnik automatycznego wyrównywania układu kierowniczego Elektrohydrauliczna blokada ramy przesuwnej Elektryczny klakson z przodu Filtr cząstek stałych (DPF) o wydłużonej trwałości Filtr ssący układu hydraulicznego Fotel z zawieszeniem pneumatycznym pokryty tkaniną Funkcja powrotu do pozycji kopania Gałka na kole kierownicy Gniazda zasilania, 12 V (2 zewnętrzne, 1 wewnętrzne) Gumowa mata podłogowa Hamulce ze wspomaganiem hydraulicznym, mokre tarcze, podwójne pedały, funkcja blokady Hydrostatyczne wspomaganie układu kierowniczego Kabina z konstrukcją ROPS wyposażona w nagrzewnicę, układ odszraniania i wentylator trybu recyrkulacji powietrza Kierunkowskazy z funkcją samoczynnego wyłączania Koparka, sterowanie przy użyciu joysticków Mocowania transportowe Napęd na wszystkie koła (AWD) Obudowa silnika, łatwo zdejmowana Odchylany układ chłodzenia Odkręcane filtry paliwa, oleju silnikowego i oleju przekładniowego Opony (2 przednie, 2 tylne) Osłona przeciwsłoneczna Oświetlenie wnętrza kabiny (tylko w wersji z kabiną) Podgrzewanie silnika, układ wspomagania rozruchu Podpórka siłownika podnoszenia Podświetlenie tablicy przyrządów Przednia kratka wlotu powietrza odporna na uderzenia, ze zderzakami Przekładnia hydrokinetyczna Przepustnice, ręczna (pokrętło) i pedał Przycisk odłącznika skrzyni biegów Płyn niezamarzający (do -37 C) Ramię standardowe (4,26 m) Reflektory przednie Regulowana kolumna kierownicy Ręczny tryb niskich obrotów biegu jałowego Silnik Cat C4.4 ACERT* (74,5 kw) Skrzynia biegów z funkcją automatycznej zmiany przełożeń (Auto-Shift) Spust ekologiczny Separator wody Suchy filtr powietrza z uszczelnieniem wzdłużnym, z odpylaczem powietrza i wskaźnikiem niedrożności Światła awaryjne/kierunkowskazy Światła robocze (4 przednie, 4 tylne) Tylne światła pozycyjne i światła stop (2 szt.) Ucho do podnoszenia, ramię koparkowe (wyłącznie kraje nienależące do UE) Układ hydrauliczny z funkcją wykrywania obciążenia i pompą osiowo-tłoczkową o zmiennym wydatku Wentylator chłodnicy z osłoną Wieszak na ubranie Wycieraczka/spryskiwacz przedniej i tylnej szyby z trybem pracy przerywanej Wysokowydajny układ chłodzenia Zabezpieczenie przed wandalizmem Zamykany schowek zewnętrzny Zbiornik paliwa o pojemności 160 l dostępny z poziomu podłoża Zestaw wskaźników Ekran LCD: licznik motogodzin, temperatura oleju w przekładni hydrokinetycznej, temperatura oleju hydraulicznego, ustawienia operatora, diagnostyka w trybie serwisowym Wskaźniki: temperatura cieczy chłodzącej, poziom paliwa, obrotomierz Zewnętrzne lusterka wsteczne (2 szt.) Zwijany pas bezpieczeństwa (50 mm) Złączki hydrauliczne z uszczelnieniem czołowym O-ring *Normy emisji spalin UE Stage IIIB. 18

19 Wyposażenie dodatkowe modelu 444F Wyposażenie dodatkowe Wyposażenie dodatkowe może ulec zmianie. Szczegółowe informacje można uzyskać u dealera Cat. Akumulator, zewnętrzne złącze rozruchowe Błotniki przednie Dodatkowe zawory hydrauliczne Ramię wysuwane Dodatkowy akumulator Duże zewnętrzne lusterko wsteczne Klimatyzacja Nakładki podpór stabilizacyjnych Obrotowe światło ostrzegawcze Osprzęt roboczy ładowarki czołowej Łyżka ogólnego przeznaczenia (GP), 1,15 m 3 lub 1,3 m 3 Łyżka wielofunkcyjna (MP) z widłami, 1,15 m 3 lub 1,3 m 3 Łyżka wielofunkcyjna (MP), 1,15 m 3 lub 1,3 m 3 *Normy emisji spalin UE Stage IIIB. Osprzęt, narzędzia robocze koparki Szybkozłącze (hydrauliczne) Szybkozłącze (mechaniczne) Osłony Wał napędowy Zęby (łyżka ogólnego przeznaczenia/ wielofunkcyjna) Światła tylne Oświetlenie Jazda po drodze Tylna tablica rejestracyjna Przeciwwagi 115 kg Przekładnia hydrokinetyczna ze sprzęgłem blokującym Przewody hydrauliczne Przewody łączące młot hydrauliczny z ramieniem Szybkozłącza Przykręcana krawędź tnąca Dwuczęściowa Ramię wysuwane (4,26 m) Ramię teleskopowe (4,87 m) Silnik Cat C4.4 ACERT* (82 kw) Sterowany przesuw boczny System Product Link Układ kontroli komfortu jazdy (Ride Control) Zawory hydrauliczne ładowarki Trzeci zawór dla łyżki ogólnego przeznaczenia/wielofunkcyjnej Zespół do podnoszenia, w skład którego wchodzi ucho do podnoszenia, blokady wysięgnika i ramienia oraz audiowizualny układ ostrzegawczy 19

20 Bardziej szczegółowe informacje na temat produktów marki Cat, usług oferowanych przez dealerów oraz rozwiązań branżowych można znaleźć w Internecie pod adresem AXHQ7150 ( ) (Przetłumaczone: ) 2013 Caterpillar Inc. Wszelkie prawa zastrzeżone Materiały i dane techniczne mogą ulec zmianie bez powiadomienia. Maszyny przedstawione na zdjęciach mogą mieć zamontowane wyposażenie dodatkowe. Aby uzyskać informacje o dostępnym wyposażeniu dodatkowym, skontaktuj się z dealerem Cat. CAT, CATERPILLAR, SAFETY.CAT.COM, odpowiadające im znaki towarowe, żółty kolor "Caterpillar Yellow" oraz element graficzny "Power Edge", a także wizerunek firmy i produktów użytych w niniejszej publikacji są zarejestrowanymi znakami handlowymi firmy Caterpillar i nie mogą być wykorzystywane bez pozwolenia.
