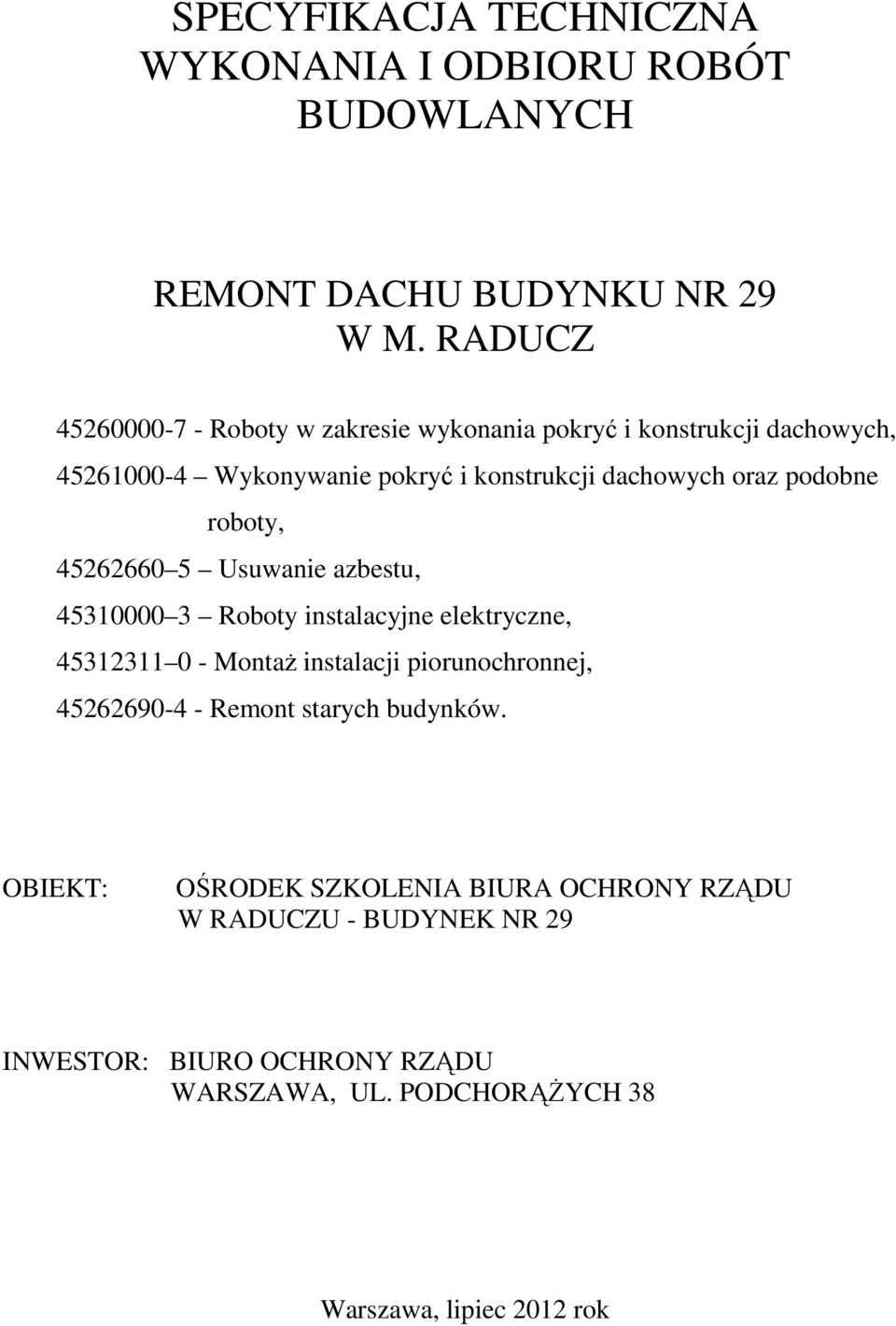

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH REMONT DACHU BUDYNKU NR 29 W M. RADUCZ Roboty w zakresie wykonania pokryć i konstrukcji dachowych, Wykonywanie pokryć i konstrukcji dachowych oraz podobne roboty, Usuwanie azbestu, Roboty instalacyjne elektryczne, Montaż instalacji piorunochronnej, Remont starych budynków. OBIEKT: OŚRODEK SZKOLENIA BIURA OCHRONY RZĄDU W RADUCZU - BUDYNEK NR 29 INWESTOR: BIURO OCHRONY RZĄDU WARSZAWA, UL. PODCHORĄŻYCH 38 Warszawa, lipiec 2012 rok

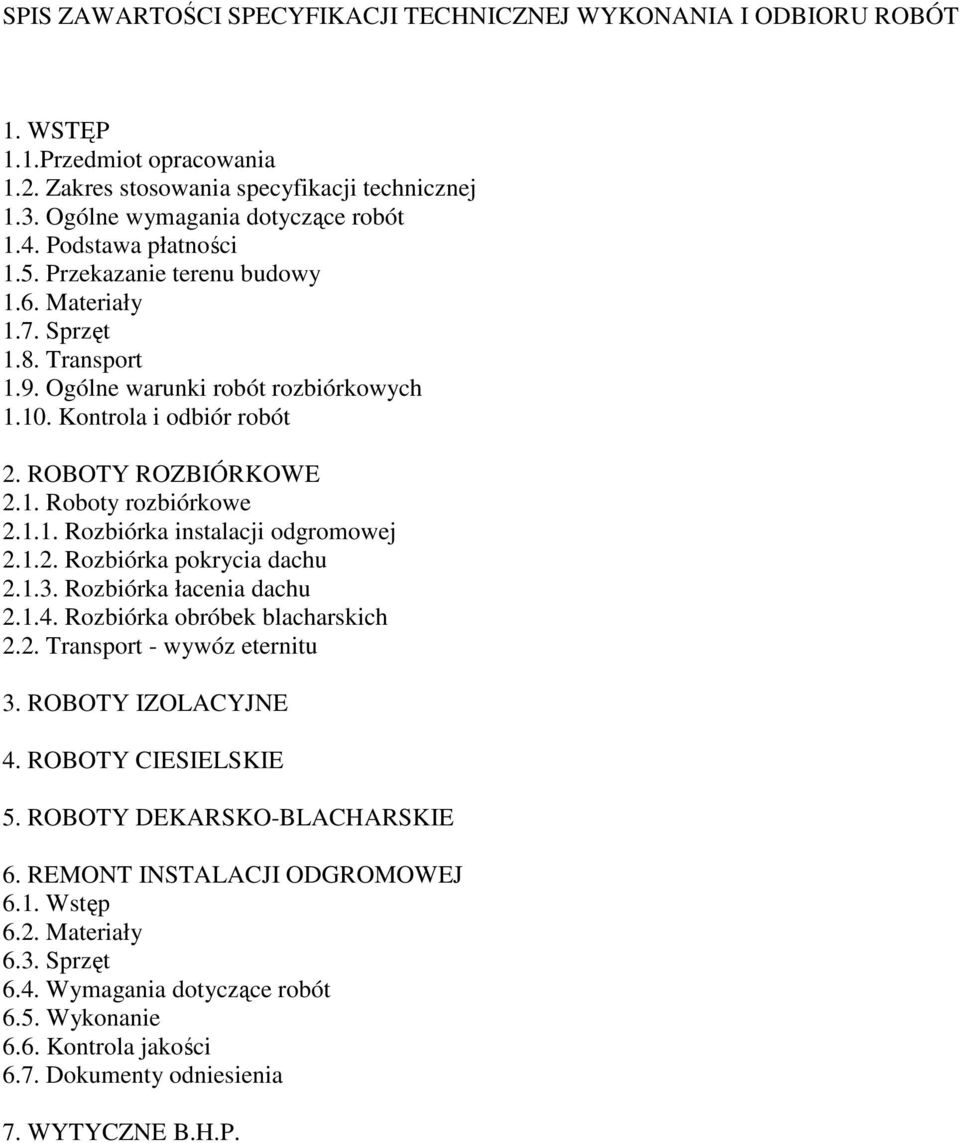

2 SPIS ZAWARTOŚCI SPECYFIKACJI TECHNICZNEJ WYKONANIA I ODBIORU ROBÓT 1. WSTĘP 1.1.Przedmiot opracowania 1.2. Zakres stosowania specyfikacji technicznej 1.3. Ogólne wymagania dotyczące robót 1.4. Podstawa płatności 1.5. Przekazanie terenu budowy 1.6. Materiały 1.7. Sprzęt 1.8. Transport 1.9. Ogólne warunki robót rozbiórkowych Kontrola i odbiór robót 2. ROBOTY ROZBIÓRKOWE 2.1. Roboty rozbiórkowe Rozbiórka instalacji odgromowej Rozbiórka pokrycia dachu Rozbiórka łacenia dachu Rozbiórka obróbek blacharskich 2.2. Transport - wywóz eternitu 3. ROBOTY IZOLACYJNE 4. ROBOTY CIESIELSKIE 5. ROBOTY DEKARSKO-BLACHARSKIE 6. REMONT INSTALACJI ODGROMOWEJ 6.1. Wstęp 6.2. Materiały 6.3. Sprzęt 6.4. Wymagania dotyczące robót 6.5. Wykonanie 6.6. Kontrola jakości 6.7. Dokumenty odniesienia 7. WYTYCZNE B.H.P.

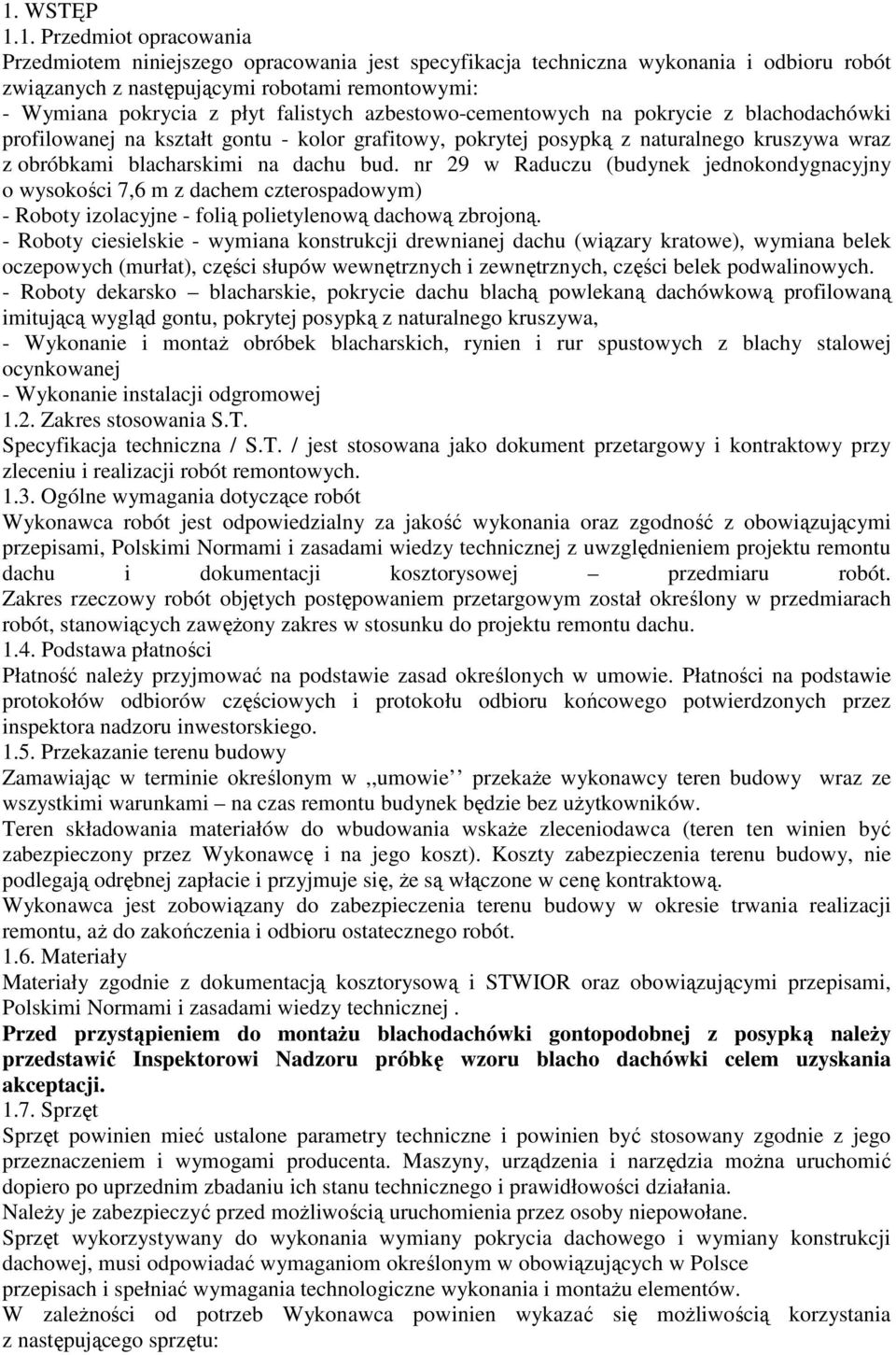

3 1. WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest specyfikacja techniczna wykonania i odbioru robót związanych z następującymi robotami remontowymi: - Wymiana pokrycia z płyt falistych azbestowo-cementowych na pokrycie z blachodachówki profilowanej na kształt gontu - kolor grafitowy, pokrytej posypką z naturalnego kruszywa wraz z obróbkami blacharskimi na dachu bud. nr 29 w Raduczu (budynek jednokondygnacyjny o wysokości 7,6 m z dachem czterospadowym) - Roboty izolacyjne - folią polietylenową dachową zbrojoną. - Roboty ciesielskie - wymiana konstrukcji drewnianej dachu (wiązary kratowe), wymiana belek oczepowych (murłat), części słupów wewnętrznych i zewnętrznych, części belek podwalinowych. - Roboty dekarsko blacharskie, pokrycie dachu blachą powlekaną dachówkową profilowaną imitującą wygląd gontu, pokrytej posypką z naturalnego kruszywa, - Wykonanie i montaż obróbek blacharskich, rynien i rur spustowych z blachy stalowej ocynkowanej - Wykonanie instalacji odgromowej 1.2. Zakres stosowania S.T. Specyfikacja techniczna / S.T. / jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót remontowych Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość wykonania oraz zgodność z obowiązującymi przepisami, Polskimi Normami i zasadami wiedzy technicznej z uwzględnieniem projektu remontu dachu i dokumentacji kosztorysowej przedmiaru robót. Zakres rzeczowy robót objętych postępowaniem przetargowym został określony w przedmiarach robót, stanowiących zawężony zakres w stosunku do projektu remontu dachu Podstawa płatności Płatność należy przyjmować na podstawie zasad określonych w umowie. Płatności na podstawie protokołów odbiorów częściowych i protokołu odbioru końcowego potwierdzonych przez inspektora nadzoru inwestorskiego Przekazanie terenu budowy Zamawiając w terminie określonym w,,umowie przekaże wykonawcy teren budowy wraz ze wszystkimi warunkami na czas remontu budynek będzie bez użytkowników. Teren składowania materiałów do wbudowania wskaże zleceniodawca (teren ten winien być zabezpieczony przez Wykonawcę i na jego koszt). Koszty zabezpieczenia terenu budowy, nie podlegają odrębnej zapłacie i przyjmuje się, że są włączone w cenę kontraktową. Wykonawca jest zobowiązany do zabezpieczenia terenu budowy w okresie trwania realizacji remontu, aż do zakończenia i odbioru ostatecznego robót Materiały Materiały zgodnie z dokumentacją kosztorysową i STWIOR oraz obowiązującymi przepisami, Polskimi Normami i zasadami wiedzy technicznej. Przed przystąpieniem do montażu blachodachówki gontopodobnej z posypką należy przedstawić Inspektorowi Nadzoru próbkę wzoru blacho dachówki celem uzyskania akceptacji Sprzęt Sprzęt powinien mieć ustalone parametry techniczne i powinien być stosowany zgodnie z jego przeznaczeniem i wymogami producenta. Maszyny, urządzenia i narzędzia można uruchomić dopiero po uprzednim zbadaniu ich stanu technicznego i prawidłowości działania. Należy je zabezpieczyć przed możliwością uruchomienia przez osoby niepowołane. Sprzęt wykorzystywany do wykonania wymiany pokrycia dachowego i wymiany konstrukcji dachowej, musi odpowiadać wymaganiom określonym w obowiązujących w Polsce przepisach i spełniać wymagania technologiczne wykonania i montażu elementów. W zależności od potrzeb Wykonawca powinien wykazać się możliwością korzystania z następującego sprzętu:

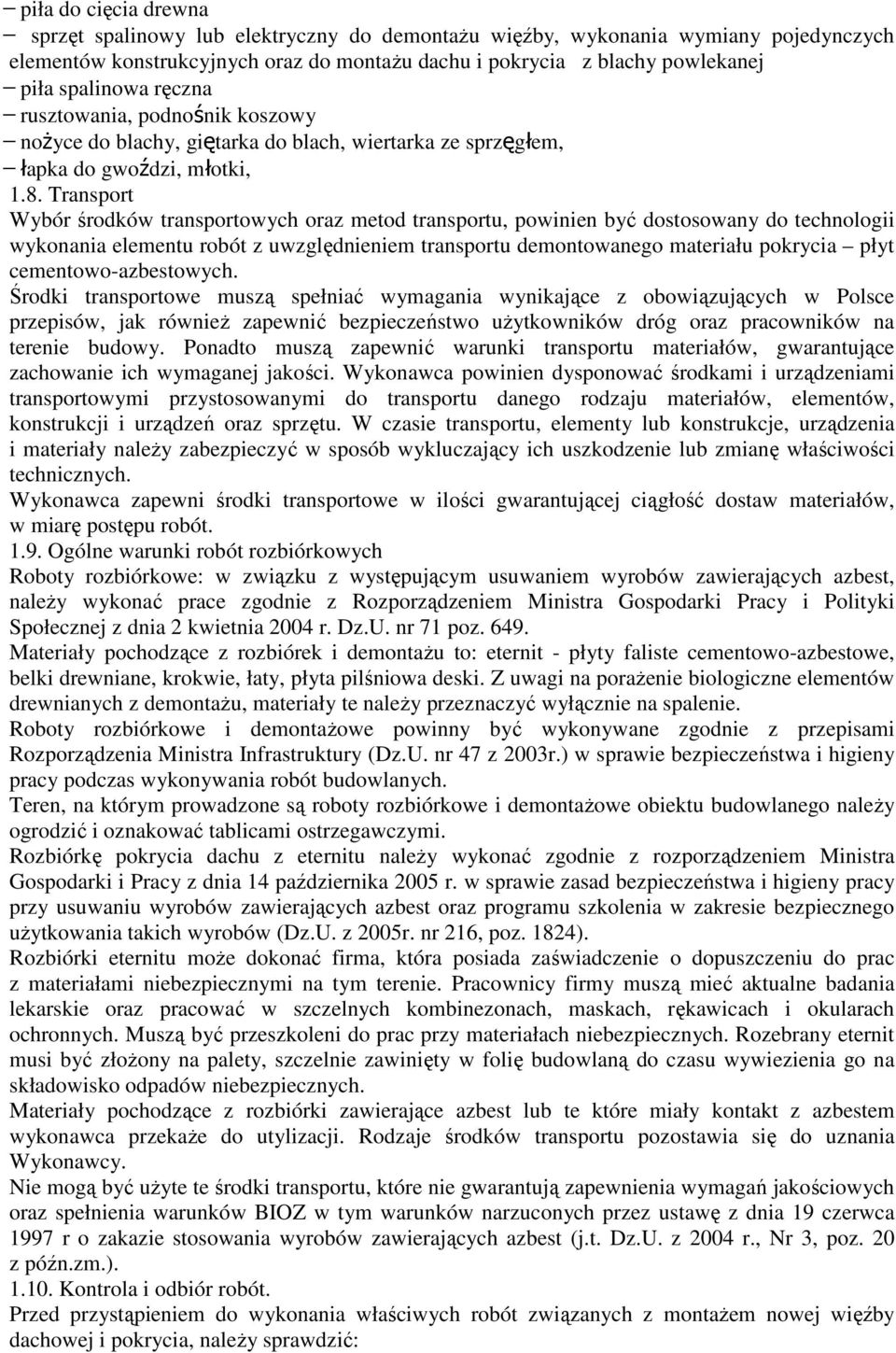

4 piła do cięcia drewna sprzęt spalinowy lub elektryczny do demontażu więźby, wykonania wymiany pojedynczych elementów konstrukcyjnych oraz do montażu dachu i pokrycia z blachy powlekanej piła spalinowa ręczna rusztowania, podnośnik koszowy nożyce do blachy, giętarka do blach, wiertarka ze sprzęgłem, łapka do gwoździ, młotki, 1.8. Transport Wybór środków transportowych oraz metod transportu, powinien być dostosowany do technologii wykonania elementu robót z uwzględnieniem transportu demontowanego materiału pokrycia płyt cementowo-azbestowych. Środki transportowe muszą spełniać wymagania wynikające z obowiązujących w Polsce przepisów, jak również zapewnić bezpieczeństwo użytkowników dróg oraz pracowników na terenie budowy. Ponadto muszą zapewnić warunki transportu materiałów, gwarantujące zachowanie ich wymaganej jakości. Wykonawca powinien dysponować środkami i urządzeniami transportowymi przystosowanymi do transportu danego rodzaju materiałów, elementów, konstrukcji i urządzeń oraz sprzętu. W czasie transportu, elementy lub konstrukcje, urządzenia i materiały należy zabezpieczyć w sposób wykluczający ich uszkodzenie lub zmianę właściwości technicznych. Wykonawca zapewni środki transportowe w ilości gwarantującej ciągłość dostaw materiałów, w miarę postępu robót Ogólne warunki robót rozbiórkowych Roboty rozbiórkowe: w związku z występującym usuwaniem wyrobów zawierających azbest, należy wykonać prace zgodnie z Rozporządzeniem Ministra Gospodarki Pracy i Polityki Społecznej z dnia 2 kwietnia 2004 r. Dz.U. nr 71 poz Materiały pochodzące z rozbiórek i demontażu to: eternit - płyty faliste cementowo-azbestowe, belki drewniane, krokwie, łaty, płyta pilśniowa deski. Z uwagi na porażenie biologiczne elementów drewnianych z demontażu, materiały te należy przeznaczyć wyłącznie na spalenie. Roboty rozbiórkowe i demontażowe powinny być wykonywane zgodnie z przepisami Rozporządzenia Ministra Infrastruktury (Dz.U. nr 47 z 2003r.) w sprawie bezpieczeństwa i higieny pracy podczas wykonywania robót budowlanych. Teren, na którym prowadzone są roboty rozbiórkowe i demontażowe obiektu budowlanego należy ogrodzić i oznakować tablicami ostrzegawczymi. Rozbiórkę pokrycia dachu z eternitu należy wykonać zgodnie z rozporządzeniem Ministra Gospodarki i Pracy z dnia 14 października 2005 r. w sprawie zasad bezpieczeństwa i higieny pracy przy usuwaniu wyrobów zawierających azbest oraz programu szkolenia w zakresie bezpiecznego użytkowania takich wyrobów (Dz.U. z 2005r. nr 216, poz. 1824). Rozbiórki eternitu może dokonać firma, która posiada zaświadczenie o dopuszczeniu do prac z materiałami niebezpiecznymi na tym terenie. Pracownicy firmy muszą mieć aktualne badania lekarskie oraz pracować w szczelnych kombinezonach, maskach, rękawicach i okularach ochronnych. Muszą być przeszkoleni do prac przy materiałach niebezpiecznych. Rozebrany eternit musi być złożony na palety, szczelnie zawinięty w folię budowlaną do czasu wywiezienia go na składowisko odpadów niebezpiecznych. Materiały pochodzące z rozbiórki zawierające azbest lub te które miały kontakt z azbestem wykonawca przekaże do utylizacji. Rodzaje środków transportu pozostawia się do uznania Wykonawcy. Nie mogą być użyte te środki transportu, które nie gwarantują zapewnienia wymagań jakościowych oraz spełnienia warunków BIOZ w tym warunków narzuconych przez ustawę z dnia 19 czerwca 1997 r o zakazie stosowania wyrobów zawierających azbest (j.t. Dz.U. z 2004 r., Nr 3, poz. 20 z późn.zm.) Kontrola i odbiór robót. Przed przystąpieniem do wykonania właściwych robót związanych z montażem nowej więźby dachowej i pokrycia, należy sprawdzić:

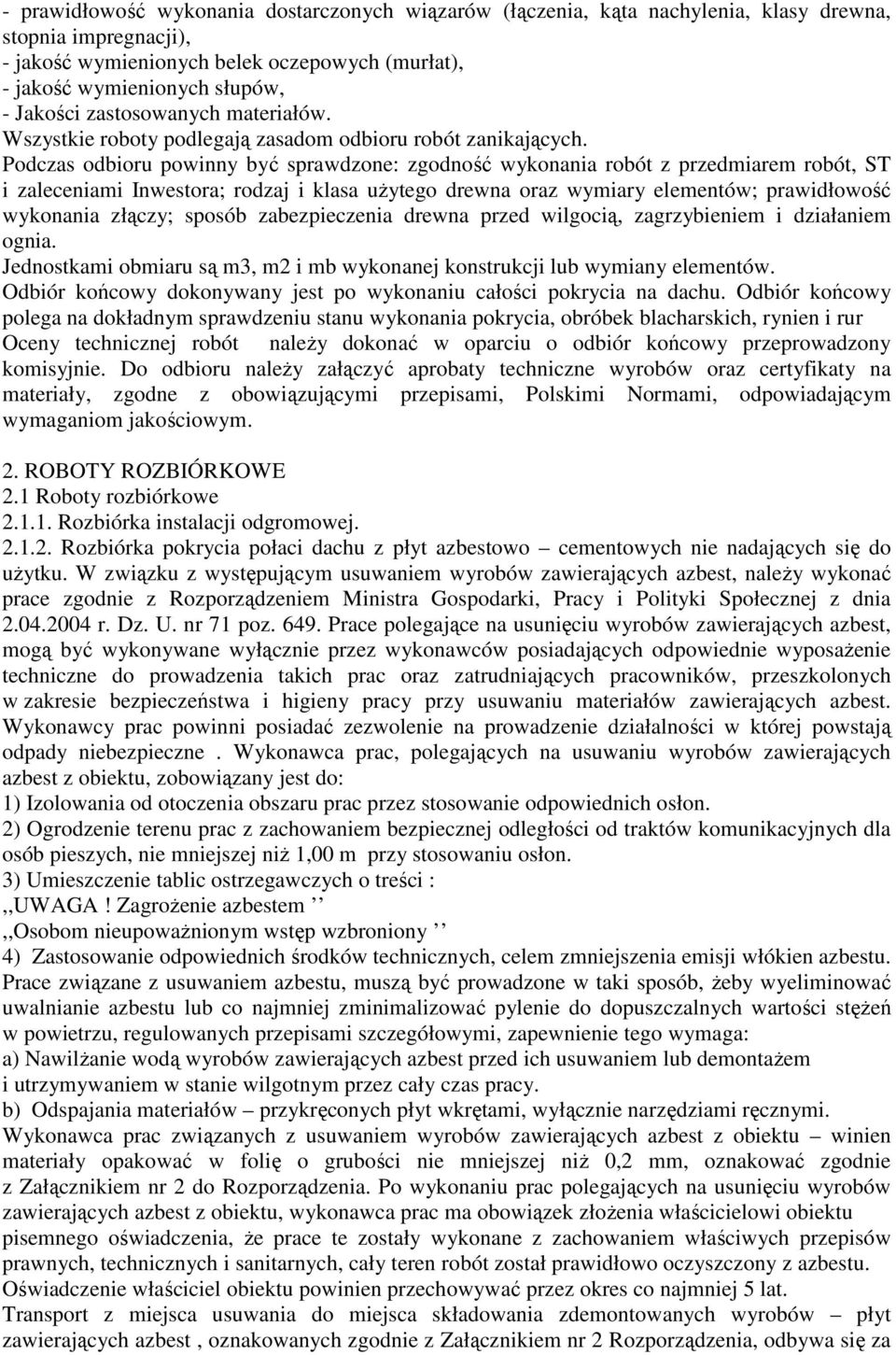

5 - prawidłowość wykonania dostarczonych wiązarów (łączenia, kąta nachylenia, klasy drewna, stopnia impregnacji), - jakość wymienionych belek oczepowych (murłat), - jakość wymienionych słupów, - Jakości zastosowanych materiałów. Wszystkie roboty podlegają zasadom odbioru robót zanikających. Podczas odbioru powinny być sprawdzone: zgodność wykonania robót z przedmiarem robót, ST i zaleceniami Inwestora; rodzaj i klasa użytego drewna oraz wymiary elementów; prawidłowość wykonania złączy; sposób zabezpieczenia drewna przed wilgocią, zagrzybieniem i działaniem ognia. Jednostkami obmiaru są m3, m2 i mb wykonanej konstrukcji lub wymiany elementów. Odbiór końcowy dokonywany jest po wykonaniu całości pokrycia na dachu. Odbiór końcowy polega na dokładnym sprawdzeniu stanu wykonania pokrycia, obróbek blacharskich, rynien i rur Oceny technicznej robót należy dokonać w oparciu o odbiór końcowy przeprowadzony komisyjnie. Do odbioru należy załączyć aprobaty techniczne wyrobów oraz certyfikaty na materiały, zgodne z obowiązującymi przepisami, Polskimi Normami, odpowiadającym wymaganiom jakościowym. 2. ROBOTY ROZBIÓRKOWE 2.1 Roboty rozbiórkowe Rozbiórka instalacji odgromowej Rozbiórka pokrycia połaci dachu z płyt azbestowo cementowych nie nadających się do użytku. W związku z występującym usuwaniem wyrobów zawierających azbest, należy wykonać prace zgodnie z Rozporządzeniem Ministra Gospodarki, Pracy i Polityki Społecznej z dnia r. Dz. U. nr 71 poz Prace polegające na usunięciu wyrobów zawierających azbest, mogą być wykonywane wyłącznie przez wykonawców posiadających odpowiednie wyposażenie techniczne do prowadzenia takich prac oraz zatrudniających pracowników, przeszkolonych w zakresie bezpieczeństwa i higieny pracy przy usuwaniu materiałów zawierających azbest. Wykonawcy prac powinni posiadać zezwolenie na prowadzenie działalności w której powstają odpady niebezpieczne. Wykonawca prac, polegających na usuwaniu wyrobów zawierających azbest z obiektu, zobowiązany jest do: 1) Izolowania od otoczenia obszaru prac przez stosowanie odpowiednich osłon. 2) Ogrodzenie terenu prac z zachowaniem bezpiecznej odległości od traktów komunikacyjnych dla osób pieszych, nie mniejszej niż 1,00 m przy stosowaniu osłon. 3) Umieszczenie tablic ostrzegawczych o treści :,,UWAGA! Zagrożenie azbestem,,osobom nieupoważnionym wstęp wzbroniony 4) Zastosowanie odpowiednich środków technicznych, celem zmniejszenia emisji włókien azbestu. Prace związane z usuwaniem azbestu, muszą być prowadzone w taki sposób, żeby wyeliminować uwalnianie azbestu lub co najmniej zminimalizować pylenie do dopuszczalnych wartości stężeń w powietrzu, regulowanych przepisami szczegółowymi, zapewnienie tego wymaga: a) Nawilżanie wodą wyrobów zawierających azbest przed ich usuwaniem lub demontażem i utrzymywaniem w stanie wilgotnym przez cały czas pracy. b) Odspajania materiałów przykręconych płyt wkrętami, wyłącznie narzędziami ręcznymi. Wykonawca prac związanych z usuwaniem wyrobów zawierających azbest z obiektu winien materiały opakować w folię o grubości nie mniejszej niż 0,2 mm, oznakować zgodnie z Załącznikiem nr 2 do Rozporządzenia. Po wykonaniu prac polegających na usunięciu wyrobów zawierających azbest z obiektu, wykonawca prac ma obowiązek złożenia właścicielowi obiektu pisemnego oświadczenia, że prace te zostały wykonane z zachowaniem właściwych przepisów prawnych, technicznych i sanitarnych, cały teren robót został prawidłowo oczyszczony z azbestu. Oświadczenie właściciel obiektu powinien przechowywać przez okres co najmniej 5 lat. Transport z miejsca usuwania do miejsca składowania zdemontowanych wyrobów płyt zawierających azbest, oznakowanych zgodnie z Załącznikiem nr 2 Rozporządzenia, odbywa się za

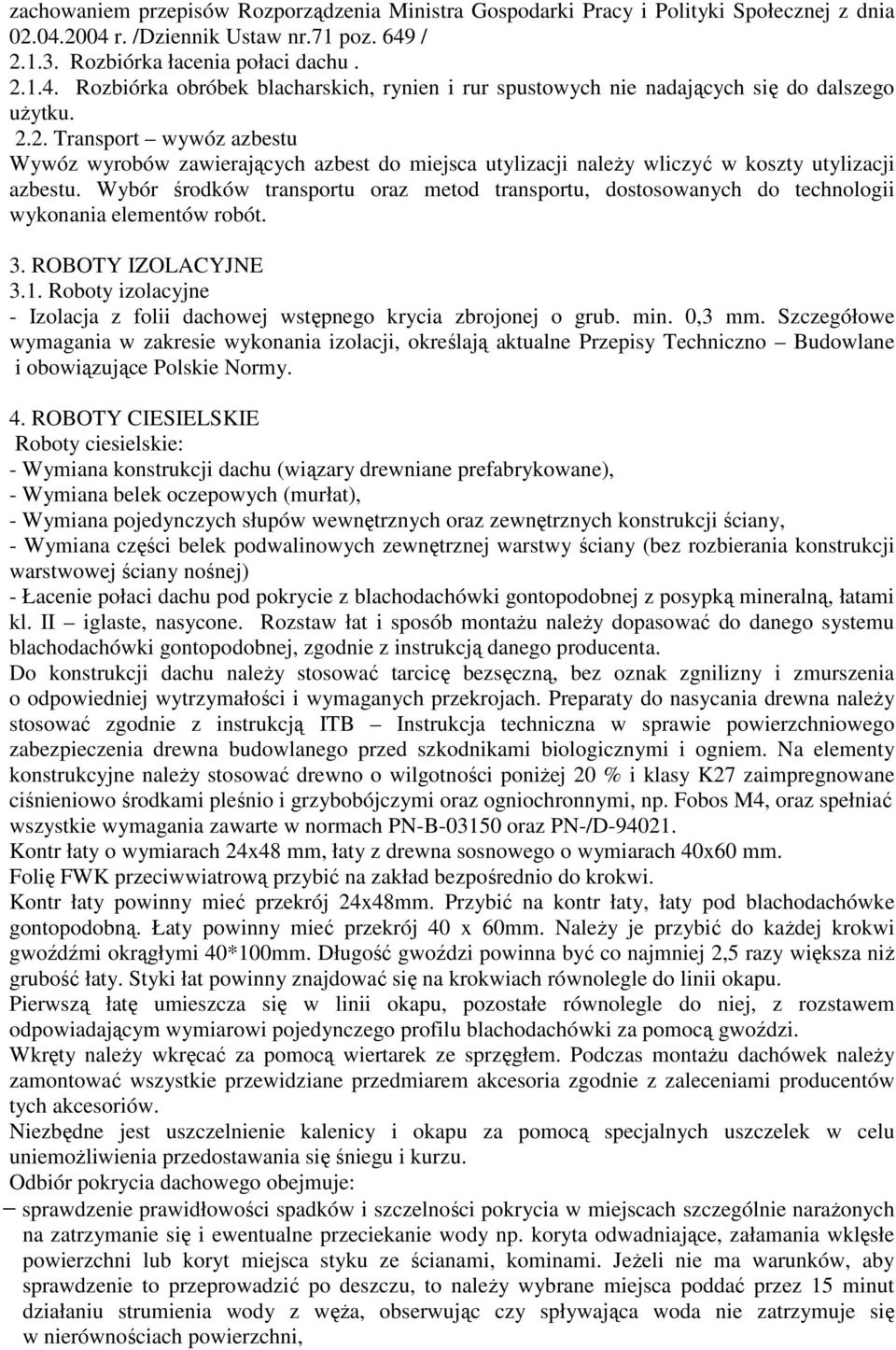

6 zachowaniem przepisów Rozporządzenia Ministra Gospodarki Pracy i Polityki Społecznej z dnia r. /Dziennik Ustaw nr.71 poz. 649 / Rozbiórka łacenia połaci dachu Rozbiórka obróbek blacharskich, rynien i rur spustowych nie nadających się do dalszego użytku Transport wywóz azbestu Wywóz wyrobów zawierających azbest do miejsca utylizacji należy wliczyć w koszty utylizacji azbestu. Wybór środków transportu oraz metod transportu, dostosowanych do technologii wykonania elementów robót. 3. ROBOTY IZOLACYJNE 3.1. Roboty izolacyjne - Izolacja z folii dachowej wstępnego krycia zbrojonej o grub. min. 0,3 mm. Szczegółowe wymagania w zakresie wykonania izolacji, określają aktualne Przepisy Techniczno Budowlane i obowiązujące Polskie Normy. 4. ROBOTY CIESIELSKIE Roboty ciesielskie: - Wymiana konstrukcji dachu (wiązary drewniane prefabrykowane), - Wymiana belek oczepowych (murłat), - Wymiana pojedynczych słupów wewnętrznych oraz zewnętrznych konstrukcji ściany, - Wymiana części belek podwalinowych zewnętrznej warstwy ściany (bez rozbierania konstrukcji warstwowej ściany nośnej) - Łacenie połaci dachu pod pokrycie z blachodachówki gontopodobnej z posypką mineralną, łatami kl. II iglaste, nasycone. Rozstaw łat i sposób montażu należy dopasować do danego systemu blachodachówki gontopodobnej, zgodnie z instrukcją danego producenta. Do konstrukcji dachu należy stosować tarcicę bezsęczną, bez oznak zgnilizny i zmurszenia o odpowiedniej wytrzymałości i wymaganych przekrojach. Preparaty do nasycania drewna należy stosować zgodnie z instrukcją ITB Instrukcja techniczna w sprawie powierzchniowego zabezpieczenia drewna budowlanego przed szkodnikami biologicznymi i ogniem. Na elementy konstrukcyjne należy stosować drewno o wilgotności poniżej 20 % i klasy K27 zaimpregnowane ciśnieniowo środkami pleśnio i grzybobójczymi oraz ogniochronnymi, np. Fobos M4, oraz spełniać wszystkie wymagania zawarte w normach PN-B oraz PN-/D Kontr łaty o wymiarach 24x48 mm, łaty z drewna sosnowego o wymiarach 40x60 mm. Folię FWK przeciwwiatrową przybić na zakład bezpośrednio do krokwi. Kontr łaty powinny mieć przekrój 24x48mm. Przybić na kontr łaty, łaty pod blachodachówke gontopodobną. Łaty powinny mieć przekrój 40 x 60mm. Należy je przybić do każdej krokwi gwoźdźmi okrągłymi 40*100mm. Długość gwoździ powinna być co najmniej 2,5 razy większa niż grubość łaty. Styki łat powinny znajdować się na krokwiach równolegle do linii okapu. Pierwszą łatę umieszcza się w linii okapu, pozostałe równolegle do niej, z rozstawem odpowiadającym wymiarowi pojedynczego profilu blachodachówki za pomocą gwoździ. Wkręty należy wkręcać za pomocą wiertarek ze sprzęgłem. Podczas montażu dachówek należy zamontować wszystkie przewidziane przedmiarem akcesoria zgodnie z zaleceniami producentów tych akcesoriów. Niezbędne jest uszczelnienie kalenicy i okapu za pomocą specjalnych uszczelek w celu uniemożliwienia przedostawania się śniegu i kurzu. Odbiór pokrycia dachowego obejmuje: sprawdzenie prawidłowości spadków i szczelności pokrycia w miejscach szczególnie narażonych na zatrzymanie się i ewentualne przeciekanie wody np. koryta odwadniające, załamania wklęsłe powierzchni lub koryt miejsca styku ze ścianami, kominami. Jeżeli nie ma warunków, aby sprawdzenie to przeprowadzić po deszczu, to należy wybrane miejsca poddać przez 15 minut działaniu strumienia wody z węża, obserwując czy spływająca woda nie zatrzymuje się w nierównościach powierzchni,

7 sprawdzenie poprawnego ułożenia blachodachówki w rzędach okapu i kalenicy, sprawdzenie prostoliniowości rzędów pionowych i poziomych. Szczegółowe wymagania w zakresie wykonania, określają aktualne Przepisy Techniczno Budowlane i obowiązujące Polskie Normy. Przepisy, opracowania pomocnicze oraz normy: PN-B-03150:2000/Az2: Konstrukcje drewniane. Obliczenia statyczne i projektowanie. PN-EN 844-3: Drewno okrągłe i tarcica. Terminologia. Terminy ogólne dotyczące tarcicy. PN-82/D Tarcica iglasta konstrukcyjna sortowana metodami wytrzymałościowymi. PN-EN : Gwoździe z drutu stalowego. PN-ISO 8991: System oznaczenia części złącznych. 5. ROBOTY DEKARSKO BLACHARSKIE 5.1. Roboty dekarsko blacharskie, pokrycie - Pokrycie połaci dachu blachodachówką gontopodobną, pokrytą posypką z naturalnego kruszywa ( imitacja gontu ), minimalna grubość rdzenia stalowego 0,43 mm; kolor: grafit. - Obróbki blacharskie z blachy powlekanej grub. min. 0,5 mm w kolorze grafitowym, natomiast kalenica oraz wiatrownice wykonane z blachy systemowej z posypką z naturalnego kruszywa - Rynny z blachy powlekanej w kolorze grafitowym, o średnicy 150 mm. - Rury spustowe z blachy powlekanej w kolorze grafitowym, o średnicy 120 mm. Sprawdzanie wyglądu zewnętrznego pokrycia, oględzin pod względem technicznym, jakościowym, sprawdzeniu zamocowania blach fałdowanych do podkładu. Sprawdzenie zamocowania obróbek blacharskich oraz zawieszenia i regulacji rynien. Obróbki blacharskie powinny być dostosowane do wielkości nachylenia połaci dachowych. Powinny być wykonane blachy stalowej powlekanej w kolorze dachu o gr min.0,5 mm. Połączenie pokrycia dachowego z murem kominowym lub innymi wystającymi z dachu elementami powinno być wykonane w taki sposób, aby wyeliminować wpływ odkształceń dachu na elewację ( np. przez zastosowanie obróbki dwuczęściowej ) Sprawdzenie zabezpieczeń dachowych polega na stwierdzeniu zgodnego wykonania zabezpieczeń przy kominach i innych elementach wystających ponad pokrycie dachu. Rynny i rury spustowe z blachy stalowej powlekanej dopasowanej do koloru blachodachówki. Odbiór końcowy obróbek blacharskich, rynien i rur spustowych obejmuje: sprawdzenie rynien polega na stwierdzeniu zgodności z wymaganiami wymiarów, rozstawu i wykonania rynien oraz połączeń ich poszczególnych odcinków (przekroju zakładów, szczelności połączeń) i połączeń przy rurach spustowych, sprawdzenie rozmieszczenie uchwytów i sposobu wyrobienia w nich spadku podłużnego oraz usytuowania krawędzi zewnętrznej linii poziomej i linii stanowiącej przedłużenie powierzchni pokrycia, sprawdzenie uszkodzeń mechanicznych rynien i rur, sprawdzenie spadku i szczelności rynien, należy sprawdzić poprzez nalanie do nich wody i kontrolę jej spływu oraz ewentualnych wycieków. Rynny oraz obróbki blacharskie wykonane niezgodnie z warunkami specyfikacji technicznej nie mogą być przyjęte, muszą być poprawione i przedstawione do ponownego odbioru. 6. REMONT INSTALACJI ODGROMOWEJ 6.1.Wstęp Definicje: Konstrukcja wsporcza instalacji: mechaniczne podparcie w formie zacisków, ściągów, wieszaków, drabinek lub korytek kablowych albo innych urządzeń zaprojektowanych w celu przeniesienia obciążenia spowodowanego przechodzącymi instalacjami. Obejmy rurowe: obejmy metalowe, wyposażone w zacisk do przyłączenia przewodu wyrównawczego, służące do połączenia rur lub profili o przekroju kołowym z przewodem wyrównawczym. Przewód odprowadzający: przewód łączący zwód z przewodem uziemiającym.

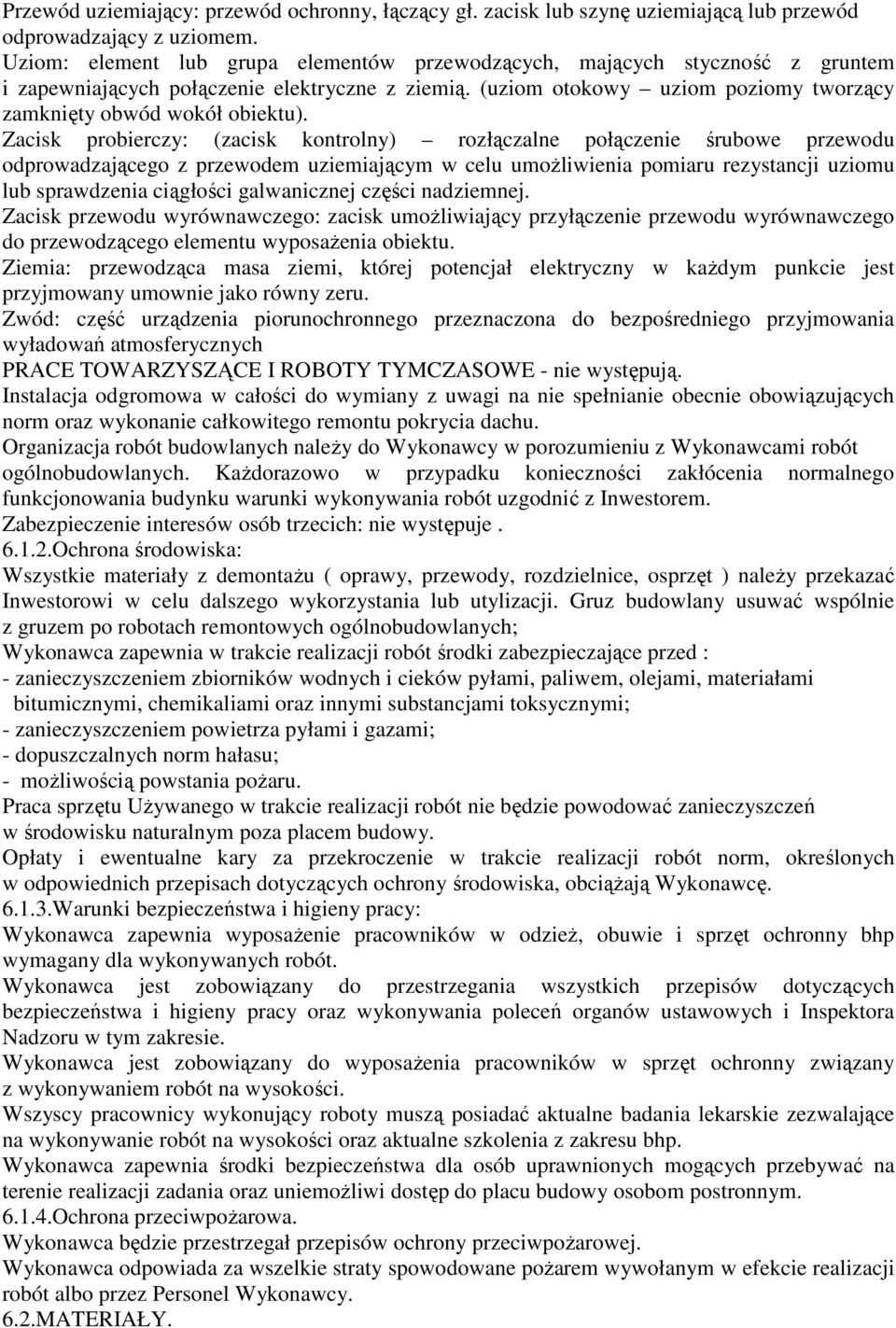

8 Przewód uziemiający: przewód ochronny, łączący gł. zacisk lub szynę uziemiającą lub przewód odprowadzający z uziomem. Uziom: element lub grupa elementów przewodzących, mających styczność z gruntem i zapewniających połączenie elektryczne z ziemią. (uziom otokowy uziom poziomy tworzący zamknięty obwód wokół obiektu). Zacisk probierczy: (zacisk kontrolny) rozłączalne połączenie śrubowe przewodu odprowadzającego z przewodem uziemiającym w celu umożliwienia pomiaru rezystancji uziomu lub sprawdzenia ciągłości galwanicznej części nadziemnej. Zacisk przewodu wyrównawczego: zacisk umożliwiający przyłączenie przewodu wyrównawczego do przewodzącego elementu wyposażenia obiektu. Ziemia: przewodząca masa ziemi, której potencjał elektryczny w każdym punkcie jest przyjmowany umownie jako równy zeru. Zwód: część urządzenia piorunochronnego przeznaczona do bezpośredniego przyjmowania wyładowań atmosferycznych PRACE TOWARZYSZĄCE I ROBOTY TYMCZASOWE - nie występują. Instalacja odgromowa w całości do wymiany z uwagi na nie spełnianie obecnie obowiązujących norm oraz wykonanie całkowitego remontu pokrycia dachu. Organizacja robót budowlanych należy do Wykonawcy w porozumieniu z Wykonawcami robót ogólnobudowlanych. Każdorazowo w przypadku konieczności zakłócenia normalnego funkcjonowania budynku warunki wykonywania robót uzgodnić z Inwestorem. Zabezpieczenie interesów osób trzecich: nie występuje Ochrona środowiska: Wszystkie materiały z demontażu ( oprawy, przewody, rozdzielnice, osprzęt ) należy przekazać Inwestorowi w celu dalszego wykorzystania lub utylizacji. Gruz budowlany usuwać wspólnie z gruzem po robotach remontowych ogólnobudowlanych; Wykonawca zapewnia w trakcie realizacji robót środki zabezpieczające przed : - zanieczyszczeniem zbiorników wodnych i cieków pyłami, paliwem, olejami, materiałami bitumicznymi, chemikaliami oraz innymi substancjami toksycznymi; - zanieczyszczeniem powietrza pyłami i gazami; - dopuszczalnych norm hałasu; - możliwością powstania pożaru. Praca sprzętu Używanego w trakcie realizacji robót nie będzie powodować zanieczyszczeń w środowisku naturalnym poza placem budowy. Opłaty i ewentualne kary za przekroczenie w trakcie realizacji robót norm, określonych w odpowiednich przepisach dotyczących ochrony środowiska, obciążają Wykonawcę Warunki bezpieczeństwa i higieny pracy: Wykonawca zapewnia wyposażenie pracowników w odzież, obuwie i sprzęt ochronny bhp wymagany dla wykonywanych robót. Wykonawca jest zobowiązany do przestrzegania wszystkich przepisów dotyczących bezpieczeństwa i higieny pracy oraz wykonywania poleceń organów ustawowych i Inspektora Nadzoru w tym zakresie. Wykonawca jest zobowiązany do wyposażenia pracowników w sprzęt ochronny związany z wykonywaniem robót na wysokości. Wszyscy pracownicy wykonujący roboty muszą posiadać aktualne badania lekarskie zezwalające na wykonywanie robót na wysokości oraz aktualne szkolenia z zakresu bhp. Wykonawca zapewnia środki bezpieczeństwa dla osób uprawnionych mogących przebywać na terenie realizacji zadania oraz uniemożliwi dostęp do placu budowy osobom postronnym Ochrona przeciwpożarowa. Wykonawca będzie przestrzegał przepisów ochrony przeciwpożarowej. Wykonawca odpowiada za wszelkie straty spowodowane pożarem wywołanym w efekcie realizacji robót albo przez Personel Wykonawcy. 6.2.MATERIAŁY.

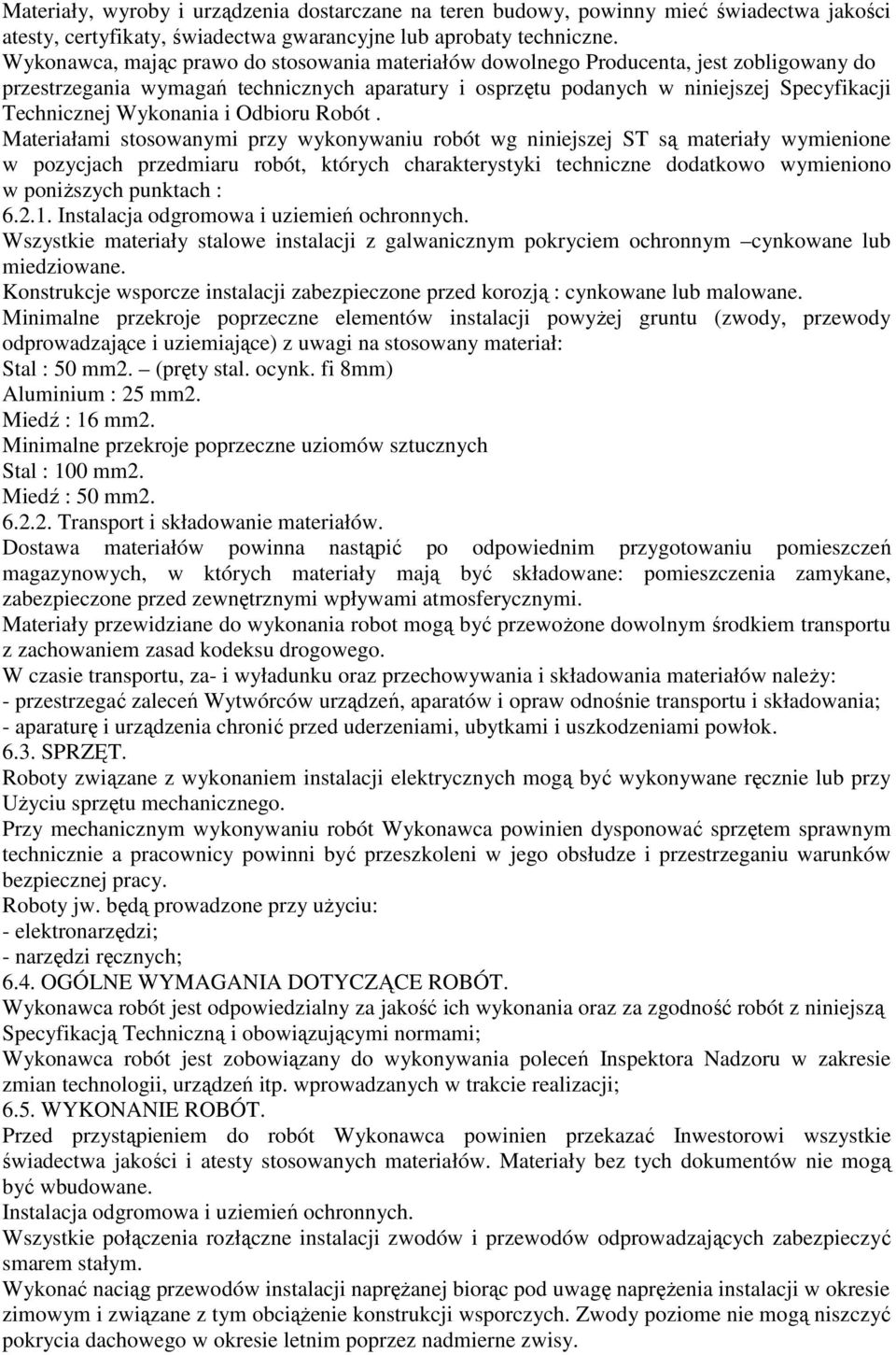

9 Materiały, wyroby i urządzenia dostarczane na teren budowy, powinny mieć świadectwa jakości atesty, certyfikaty, świadectwa gwarancyjne lub aprobaty techniczne. Wykonawca, mając prawo do stosowania materiałów dowolnego Producenta, jest zobligowany do przestrzegania wymagań technicznych aparatury i osprzętu podanych w niniejszej Specyfikacji Technicznej Wykonania i Odbioru Robót. Materiałami stosowanymi przy wykonywaniu robót wg niniejszej ST są materiały wymienione w pozycjach przedmiaru robót, których charakterystyki techniczne dodatkowo wymieniono w poniższych punktach : Instalacja odgromowa i uziemień ochronnych. Wszystkie materiały stalowe instalacji z galwanicznym pokryciem ochronnym cynkowane lub miedziowane. Konstrukcje wsporcze instalacji zabezpieczone przed korozją : cynkowane lub malowane. Minimalne przekroje poprzeczne elementów instalacji powyżej gruntu (zwody, przewody odprowadzające i uziemiające) z uwagi na stosowany materiał: Stal : 50 mm2. (pręty stal. ocynk. fi 8mm) Aluminium : 25 mm2. Miedź : 16 mm2. Minimalne przekroje poprzeczne uziomów sztucznych Stal : 100 mm2. Miedź : 50 mm Transport i składowanie materiałów. Dostawa materiałów powinna nastąpić po odpowiednim przygotowaniu pomieszczeń magazynowych, w których materiały mają być składowane: pomieszczenia zamykane, zabezpieczone przed zewnętrznymi wpływami atmosferycznymi. Materiały przewidziane do wykonania robot mogą być przewożone dowolnym środkiem transportu z zachowaniem zasad kodeksu drogowego. W czasie transportu, za- i wyładunku oraz przechowywania i składowania materiałów należy: - przestrzegać zaleceń Wytwórców urządzeń, aparatów i opraw odnośnie transportu i składowania; - aparaturę i urządzenia chronić przed uderzeniami, ubytkami i uszkodzeniami powłok SPRZĘT. Roboty związane z wykonaniem instalacji elektrycznych mogą być wykonywane ręcznie lub przy Użyciu sprzętu mechanicznego. Przy mechanicznym wykonywaniu robót Wykonawca powinien dysponować sprzętem sprawnym technicznie a pracownicy powinni być przeszkoleni w jego obsłudze i przestrzeganiu warunków bezpiecznej pracy. Roboty jw. będą prowadzone przy użyciu: - elektronarzędzi; - narzędzi ręcznych; 6.4. OGÓLNE WYMAGANIA DOTYCZĄCE ROBÓT. Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z niniejszą Specyfikacją Techniczną i obowiązującymi normami; Wykonawca robót jest zobowiązany do wykonywania poleceń Inspektora Nadzoru w zakresie zmian technologii, urządzeń itp. wprowadzanych w trakcie realizacji; 6.5. WYKONANIE ROBÓT. Przed przystąpieniem do robót Wykonawca powinien przekazać Inwestorowi wszystkie świadectwa jakości i atesty stosowanych materiałów. Materiały bez tych dokumentów nie mogą być wbudowane. Instalacja odgromowa i uziemień ochronnych. Wszystkie połączenia rozłączne instalacji zwodów i przewodów odprowadzających zabezpieczyć smarem stałym. Wykonać naciąg przewodów instalacji naprężanej biorąc pod uwagę naprężenia instalacji w okresie zimowym i związane z tym obciążenie konstrukcji wsporczych. Zwody poziome nie mogą niszczyć pokrycia dachowego w okresie letnim poprzez nadmierne zwisy.

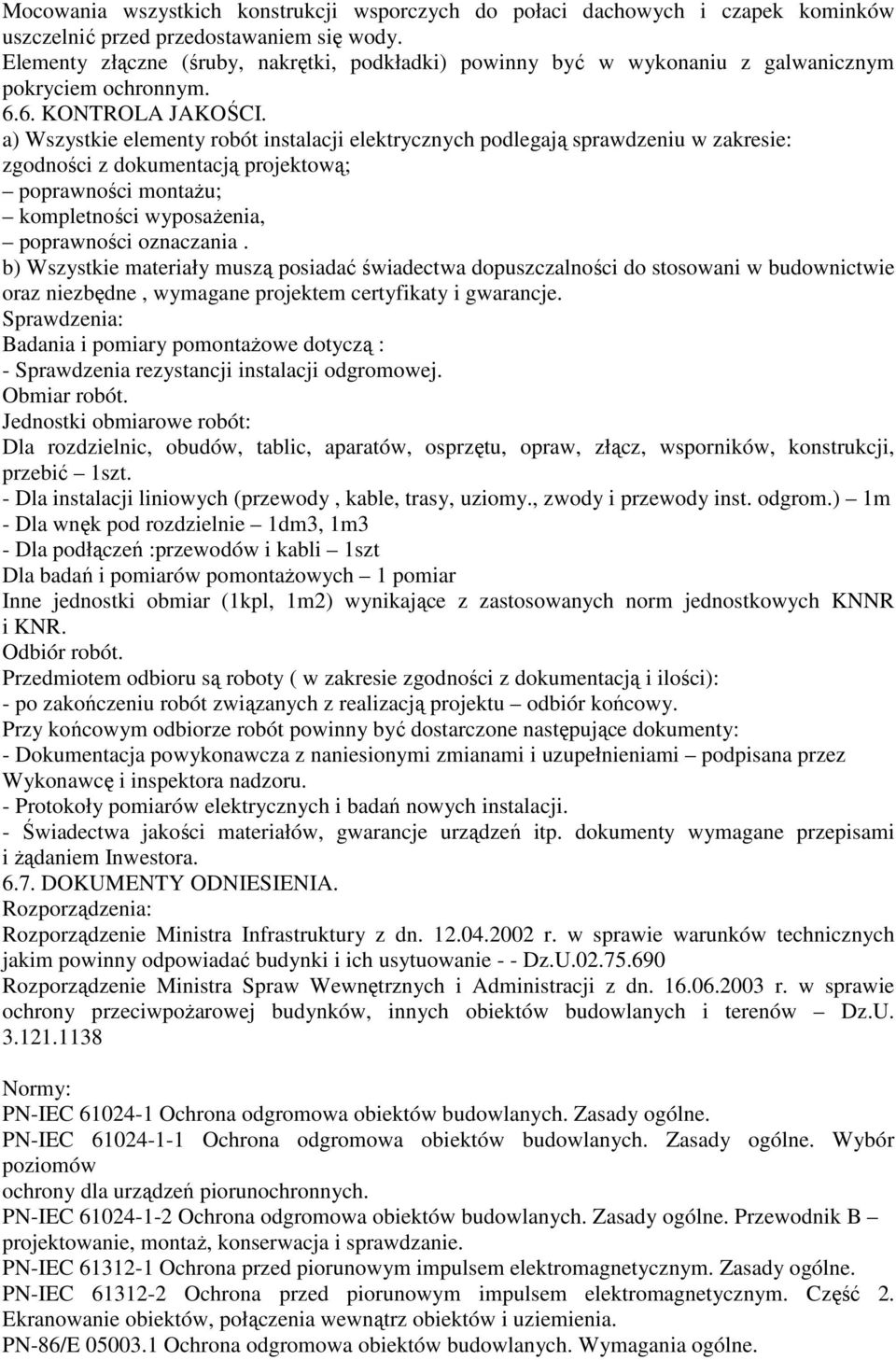

10 Mocowania wszystkich konstrukcji wsporczych do połaci dachowych i czapek kominków uszczelnić przed przedostawaniem się wody. Elementy złączne (śruby, nakrętki, podkładki) powinny być w wykonaniu z galwanicznym pokryciem ochronnym KONTROLA JAKOŚCI. a) Wszystkie elementy robót instalacji elektrycznych podlegają sprawdzeniu w zakresie: zgodności z dokumentacją projektową; poprawności montażu; kompletności wyposażenia, poprawności oznaczania. b) Wszystkie materiały muszą posiadać świadectwa dopuszczalności do stosowani w budownictwie oraz niezbędne, wymagane projektem certyfikaty i gwarancje. Sprawdzenia: Badania i pomiary pomontażowe dotyczą : - Sprawdzenia rezystancji instalacji odgromowej. Obmiar robót. Jednostki obmiarowe robót: Dla rozdzielnic, obudów, tablic, aparatów, osprzętu, opraw, złącz, wsporników, konstrukcji, przebić 1szt. - Dla instalacji liniowych (przewody, kable, trasy, uziomy., zwody i przewody inst. odgrom.) 1m - Dla wnęk pod rozdzielnie 1dm3, 1m3 - Dla podłączeń :przewodów i kabli 1szt Dla badań i pomiarów pomontażowych 1 pomiar Inne jednostki obmiar (1kpl, 1m2) wynikające z zastosowanych norm jednostkowych KNNR i KNR. Odbiór robót. Przedmiotem odbioru są roboty ( w zakresie zgodności z dokumentacją i ilości): - po zakończeniu robót związanych z realizacją projektu odbiór końcowy. Przy końcowym odbiorze robót powinny być dostarczone następujące dokumenty: - Dokumentacja powykonawcza z naniesionymi zmianami i uzupełnieniami podpisana przez Wykonawcę i inspektora nadzoru. - Protokoły pomiarów elektrycznych i badań nowych instalacji. - Świadectwa jakości materiałów, gwarancje urządzeń itp. dokumenty wymagane przepisami i żądaniem Inwestora DOKUMENTY ODNIESIENIA. Rozporządzenia: Rozporządzenie Ministra Infrastruktury z dn r. w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie - - Dz.U Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dn r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów Dz.U Normy: PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Wybór poziomów ochrony dla urządzeń piorunochronnych. PN-IEC Ochrona odgromowa obiektów budowlanych. Zasady ogólne. Przewodnik B projektowanie, montaż, konserwacja i sprawdzanie. PN-IEC Ochrona przed piorunowym impulsem elektromagnetycznym. Zasady ogólne. PN-IEC Ochrona przed piorunowym impulsem elektromagnetycznym. Część 2. Ekranowanie obiektów, połączenia wewnątrz obiektów i uziemienia. PN-86/E Ochrona odgromowa obiektów budowlanych. Wymagania ogólne.

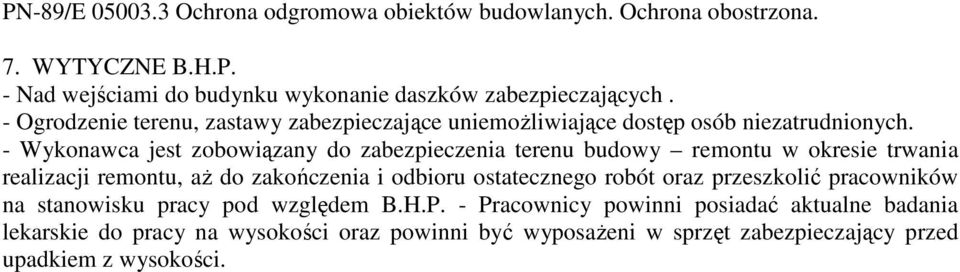

11 PN-89/E Ochrona odgromowa obiektów budowlanych. Ochrona obostrzona. 7. WYTYCZNE B.H.P. - Nad wejściami do budynku wykonanie daszków zabezpieczających. - Ogrodzenie terenu, zastawy zabezpieczające uniemożliwiające dostęp osób niezatrudnionych. - Wykonawca jest zobowiązany do zabezpieczenia terenu budowy remontu w okresie trwania realizacji remontu, aż do zakończenia i odbioru ostatecznego robót oraz przeszkolić pracowników na stanowisku pracy pod względem B.H.P. - Pracownicy powinni posiadać aktualne badania lekarskie do pracy na wysokości oraz powinni być wyposażeni w sprzęt zabezpieczający przed upadkiem z wysokości.
