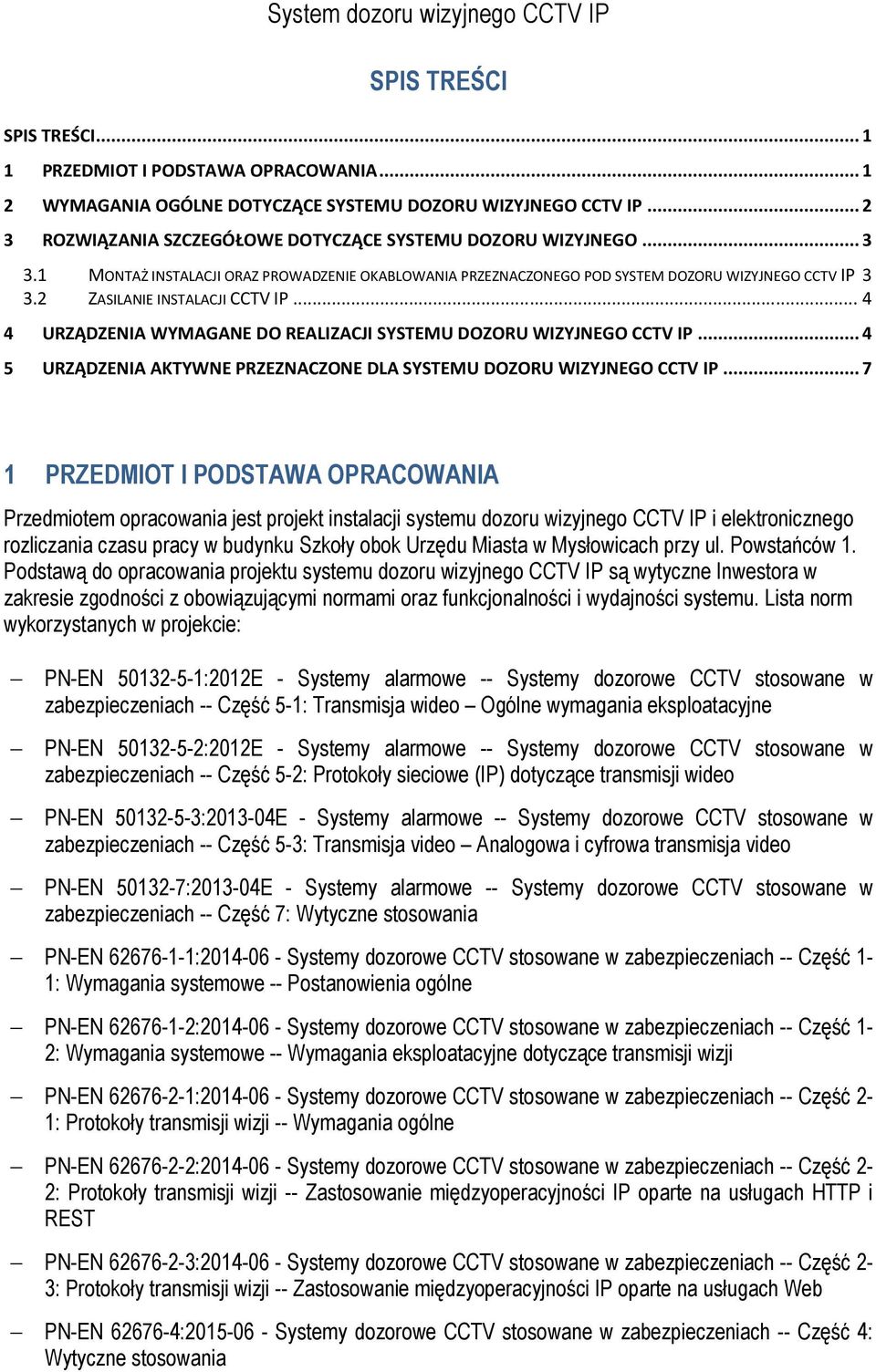

1 SPIS TREŚCI SPIS TREŚCI PRZEDMIOT I PODSTAWA OPRACOWANIA WYMAGANIA OGÓLNE DOTYCZĄCE SYSTEMU DOZORU WIZYJNEGO CCTV IP ROZWIĄZANIA SZCZEGÓŁOWE DOTYCZĄCE SYSTEMU DOZORU WIZYJNEGO MONTAŻ INSTALACJI ORAZ PROWADZENIE OKABLOWANIA PRZEZNACZONEGO POD SYSTEM DOZORU WIZYJNEGO CCTV IP ZASILANIE INSTALACJI CCTV IP URZĄDZENIA WYMAGANE DO REALIZACJI SYSTEMU DOZORU WIZYJNEGO CCTV IP URZĄDZENIA AKTYWNE PRZEZNACZONE DLA SYSTEMU DOZORU WIZYJNEGO CCTV IP PRZEDMIOT I PODSTAWA OPRACOWANIA Przedmiotem opracowania jest projekt instalacji systemu dozoru wizyjnego CCTV IP i elektronicznego rozliczania czasu pracy w budynku Szkoły obok Urzędu Miasta w Mysłowicach przy ul. Powstańców 1. Podstawą do opracowania projektu systemu dozoru wizyjnego CCTV IP są wytyczne Inwestora w zakresie zgodności z obowiązującymi normami oraz funkcjonalności i wydajności systemu. Lista norm wykorzystanych w projekcie: PN-EN :2012E - Systemy alarmowe -- Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 5-1: Transmisja wideo Ogólne wymagania eksploatacyjne PN-EN :2012E - Systemy alarmowe -- Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 5-2: Protokoły sieciowe (IP) dotyczące transmisji wideo PN-EN : E - Systemy alarmowe -- Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 5-3: Transmisja video Analogowa i cyfrowa transmisja video PN-EN : E - Systemy alarmowe -- Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 7: Wytyczne stosowania PN-EN : Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 1-1: Wymagania systemowe -- Postanowienia ogólne PN-EN : Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 1-2: Wymagania systemowe -- Wymagania eksploatacyjne dotyczące transmisji wizji PN-EN : Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 2-1: Protokoły transmisji wizji -- Wymagania ogólne PN-EN : Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 2-2: Protokoły transmisji wizji -- Zastosowanie międzyoperacyjności IP oparte na usługach HTTP i REST PN-EN : Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 2-3: Protokoły transmisji wizji -- Zastosowanie międzyoperacyjności IP oparte na usługach Web PN-EN : Systemy dozorowe CCTV stosowane w zabezpieczeniach -- Część 4: Wytyczne stosowania

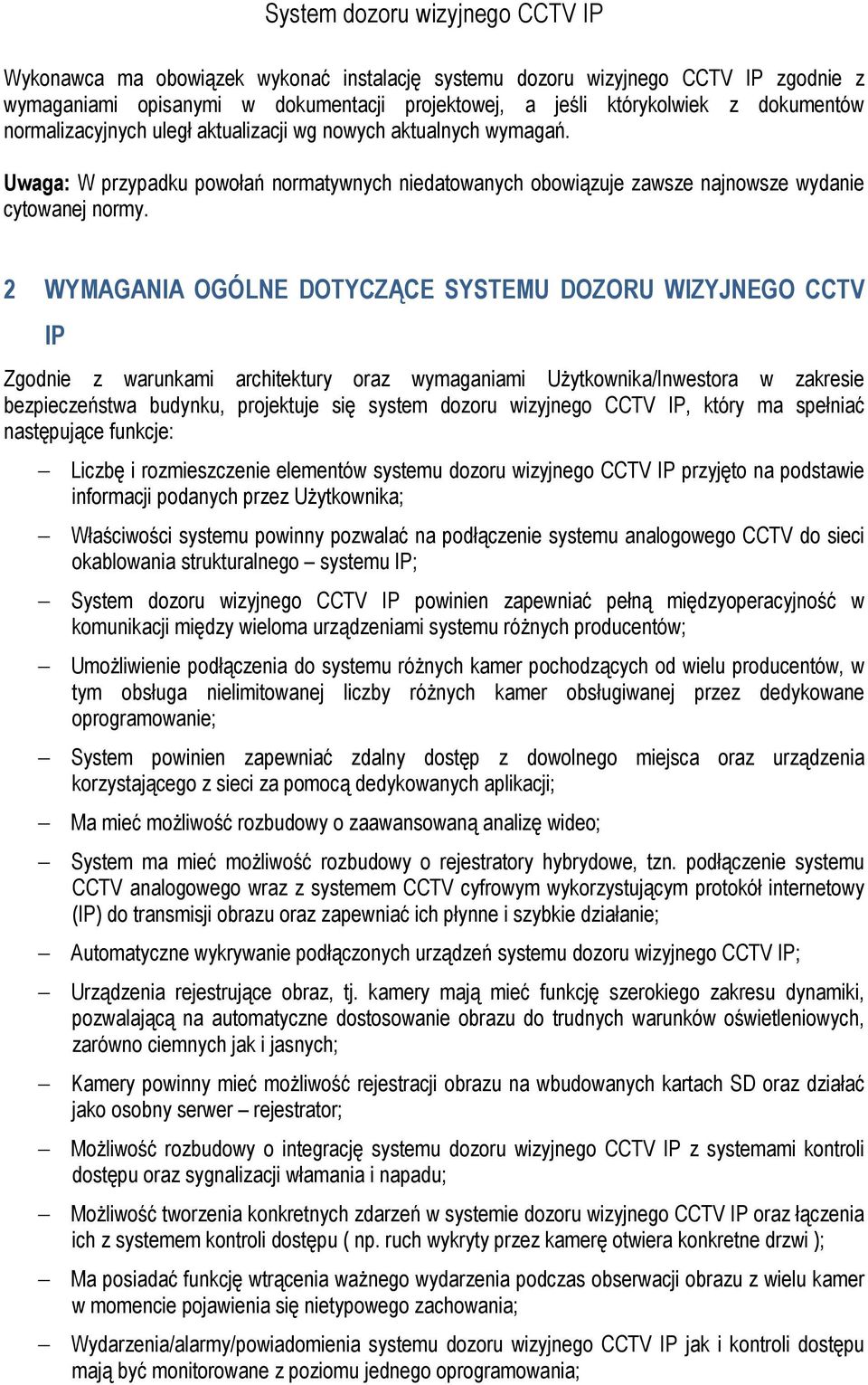

2 Wykonawca ma obowiązek wykonać instalację systemu dozoru wizyjnego CCTV IP zgodnie z wymaganiami opisanymi w dokumentacji projektowej, a jeśli którykolwiek z dokumentów normalizacyjnych uległ aktualizacji wg nowych aktualnych wymagań. Uwaga: W przypadku powołań normatywnych niedatowanych obowiązuje zawsze najnowsze wydanie cytowanej normy. 2 WYMAGANIA OGÓLNE DOTYCZĄCE SYSTEMU DOZORU WIZYJNEGO CCTV IP Zgodnie z warunkami architektury oraz wymaganiami Użytkownika/Inwestora w zakresie bezpieczeństwa budynku, projektuje się system dozoru wizyjnego CCTV IP, który ma spełniać następujące funkcje: Liczbę i rozmieszczenie elementów systemu dozoru wizyjnego CCTV IP przyjęto na podstawie informacji podanych przez Użytkownika; Właściwości systemu powinny pozwalać na podłączenie systemu analogowego CCTV do sieci okablowania strukturalnego systemu IP; System dozoru wizyjnego CCTV IP powinien zapewniać pełną międzyoperacyjność w komunikacji między wieloma urządzeniami systemu różnych producentów; Umożliwienie podłączenia do systemu różnych kamer pochodzących od wielu producentów, w tym obsługa nielimitowanej liczby różnych kamer obsługiwanej przez dedykowane oprogramowanie; System powinien zapewniać zdalny dostęp z dowolnego miejsca oraz urządzenia korzystającego z sieci za pomocą dedykowanych aplikacji; Ma mieć możliwość rozbudowy o zaawansowaną analizę wideo; System ma mieć możliwość rozbudowy o rejestratory hybrydowe, tzn. podłączenie systemu CCTV analogowego wraz z systemem CCTV cyfrowym wykorzystującym protokół internetowy (IP) do transmisji obrazu oraz zapewniać ich płynne i szybkie działanie; Automatyczne wykrywanie podłączonych urządzeń systemu dozoru wizyjnego CCTV IP; Urządzenia rejestrujące obraz, tj. kamery mają mieć funkcję szerokiego zakresu dynamiki, pozwalającą na automatyczne dostosowanie obrazu do trudnych warunków oświetleniowych, zarówno ciemnych jak i jasnych; Kamery powinny mieć możliwość rejestracji obrazu na wbudowanych kartach SD oraz działać jako osobny serwer rejestrator; Możliwość rozbudowy o integrację systemu dozoru wizyjnego CCTV IP z systemami kontroli dostępu oraz sygnalizacji włamania i napadu; Możliwość tworzenia konkretnych zdarzeń w systemie dozoru wizyjnego CCTV IP oraz łączenia ich z systemem kontroli dostępu ( np. ruch wykryty przez kamerę otwiera konkretne drzwi ); Ma posiadać funkcję wtrącenia ważnego wydarzenia podczas obserwacji obrazu z wielu kamer w momencie pojawienia się nietypowego zachowania; Wydarzenia/alarmy/powiadomienia systemu dozoru wizyjnego CCTV IP jak i kontroli dostępu mają być monitorowane z poziomu jednego oprogramowania;

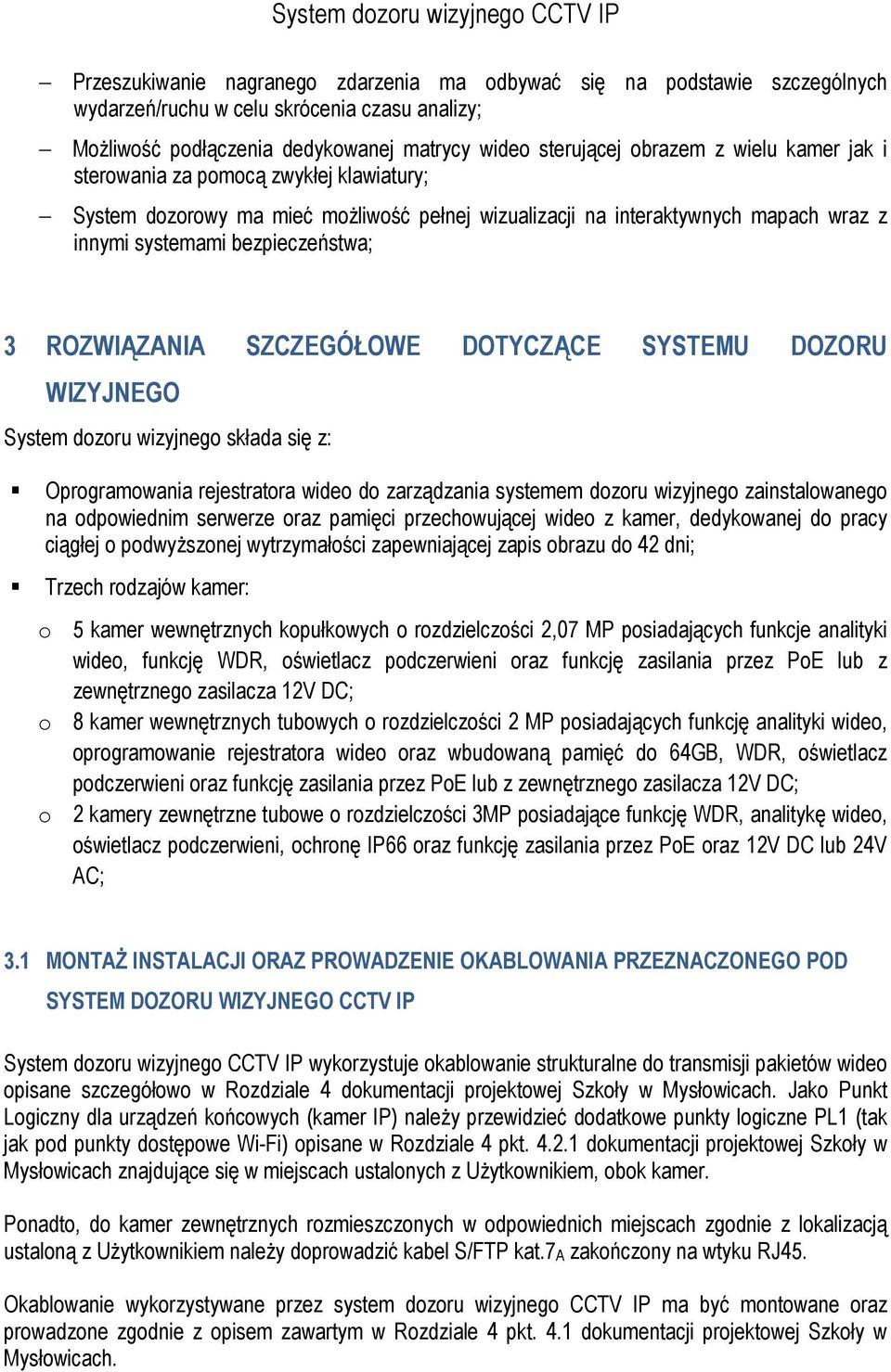

3 Przeszukiwanie nagranego zdarzenia ma odbywać się na podstawie szczególnych wydarzeń/ruchu w celu skrócenia czasu analizy; Możliwość podłączenia dedykowanej matrycy wideo sterującej obrazem z wielu kamer jak i sterowania za pomocą zwykłej klawiatury; System dozorowy ma mieć możliwość pełnej wizualizacji na interaktywnych mapach wraz z innymi systemami bezpieczeństwa; 3 ROZWIĄZANIA SZCZEGÓŁOWE DOTYCZĄCE SYSTEMU DOZORU WIZYJNEGO System dozoru wizyjnego składa się z: Oprogramowania rejestratora wideo do zarządzania systemem dozoru wizyjnego zainstalowanego na odpowiednim serwerze oraz pamięci przechowującej wideo z kamer, dedykowanej do pracy ciągłej o podwyższonej wytrzymałości zapewniającej zapis obrazu do 42 dni; Trzech rodzajów kamer: o 5 kamer wewnętrznych kopułkowych o rozdzielczości 2,07 MP posiadających funkcje analityki wideo, funkcję WDR, oświetlacz podczerwieni oraz funkcję zasilania przez PoE lub z zewnętrznego zasilacza 12V DC; o 8 kamer wewnętrznych tubowych o rozdzielczości 2 MP posiadających funkcję analityki wideo, oprogramowanie rejestratora wideo oraz wbudowaną pamięć do 64GB, WDR, oświetlacz podczerwieni oraz funkcję zasilania przez PoE lub z zewnętrznego zasilacza 12V DC; o 2 kamery zewnętrzne tubowe o rozdzielczości 3MP posiadające funkcję WDR, analitykę wideo, oświetlacz podczerwieni, ochronę IP66 oraz funkcję zasilania przez PoE oraz 12V DC lub 24V AC; 3.1 MONTAŻ INSTALACJI ORAZ PROWADZENIE OKABLOWANIA PRZEZNACZONEGO POD SYSTEM DOZORU WIZYJNEGO CCTV IP System dozoru wizyjnego CCTV IP wykorzystuje okablowanie strukturalne do transmisji pakietów wideo opisane szczegółowo w Rozdziale 4 dokumentacji projektowej Szkoły w Mysłowicach. Jako Punkt Logiczny dla urządzeń końcowych (kamer IP) należy przewidzieć dodatkowe punkty logiczne PL1 (tak jak pod punkty dostępowe Wi-Fi) opisane w Rozdziale 4 pkt dokumentacji projektowej Szkoły w Mysłowicach znajdujące się w miejscach ustalonych z Użytkownikiem, obok kamer. Ponadto, do kamer zewnętrznych rozmieszczonych w odpowiednich miejscach zgodnie z lokalizacją ustaloną z Użytkownikiem należy doprowadzić kabel S/FTP kat.7a zakończony na wtyku RJ45. Okablowanie wykorzystywane przez system dozoru wizyjnego CCTV IP ma być montowane oraz prowadzone zgodnie z opisem zawartym w Rozdziale 4 pkt. 4.1 dokumentacji projektowej Szkoły w Mysłowicach.

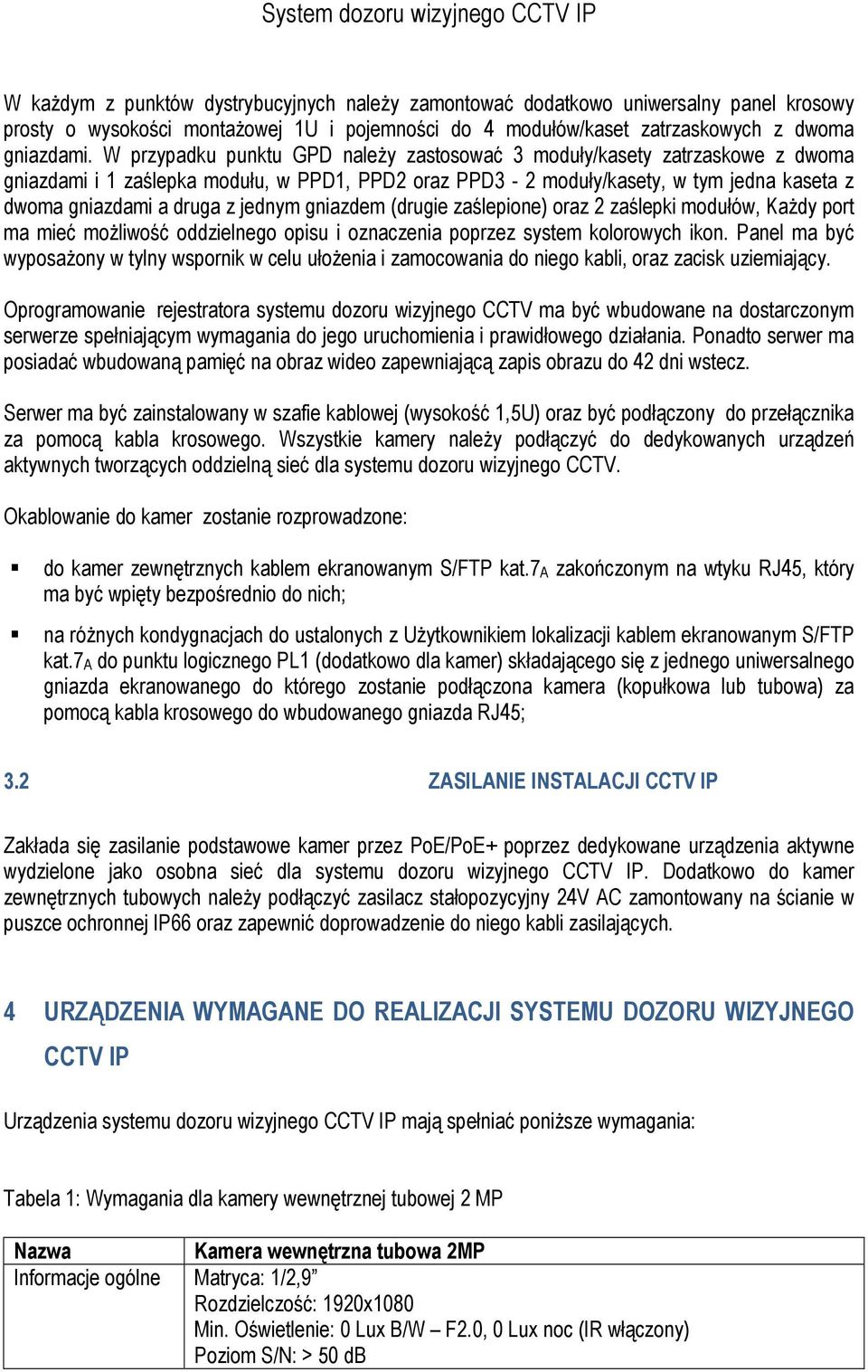

4 W każdym z punktów dystrybucyjnych należy zamontować dodatkowo uniwersalny panel krosowy prosty o wysokości montażowej 1U i pojemności do 4 modułów/kaset zatrzaskowych z dwoma gniazdami. W przypadku punktu GPD należy zastosować 3 moduły/kasety zatrzaskowe z dwoma gniazdami i 1 zaślepka modułu, w PPD1, PPD2 oraz PPD3-2 moduły/kasety, w tym jedna kaseta z dwoma gniazdami a druga z jednym gniazdem (drugie zaślepione) oraz 2 zaślepki modułów, Każdy port ma mieć możliwość oddzielnego opisu i oznaczenia poprzez system kolorowych ikon. Panel ma być wyposażony w tylny wspornik w celu ułożenia i zamocowania do niego kabli, oraz zacisk uziemiający. Oprogramowanie rejestratora systemu dozoru wizyjnego CCTV ma być wbudowane na dostarczonym serwerze spełniającym wymagania do jego uruchomienia i prawidłowego działania. Ponadto serwer ma posiadać wbudowaną pamięć na obraz wideo zapewniającą zapis obrazu do 42 dni wstecz. Serwer ma być zainstalowany w szafie kablowej (wysokość 1,5U) oraz być podłączony do przełącznika za pomocą kabla krosowego. Wszystkie kamery należy podłączyć do dedykowanych urządzeń aktywnych tworzących oddzielną sieć dla systemu dozoru wizyjnego CCTV. Okablowanie do kamer zostanie rozprowadzone: do kamer zewnętrznych kablem ekranowanym S/FTP kat.7a zakończonym na wtyku RJ45, który ma być wpięty bezpośrednio do nich; na różnych kondygnacjach do ustalonych z Użytkownikiem lokalizacji kablem ekranowanym S/FTP kat.7a do punktu logicznego PL1 (dodatkowo dla kamer) składającego się z jednego uniwersalnego gniazda ekranowanego do którego zostanie podłączona kamera (kopułkowa lub tubowa) za pomocą kabla krosowego do wbudowanego gniazda RJ45; 3.2 ZASILANIE INSTALACJI CCTV IP Zakłada się zasilanie podstawowe kamer przez PoE/PoE+ poprzez dedykowane urządzenia aktywne wydzielone jako osobna sieć dla systemu dozoru wizyjnego CCTV IP. Dodatkowo do kamer zewnętrznych tubowych należy podłączyć zasilacz stałopozycyjny 24V AC zamontowany na ścianie w puszce ochronnej IP66 oraz zapewnić doprowadzenie do niego kabli zasilających. 4 URZĄDZENIA WYMAGANE DO REALIZACJI SYSTEMU DOZORU WIZYJNEGO CCTV IP Urządzenia systemu dozoru wizyjnego CCTV IP mają spełniać poniższe wymagania: Tabela 1: Wymagania dla kamery wewnętrznej tubowej 2 MP Nazwa Kamera wewnętrzna tubowa 2MP Informacje ogólne Matryca: 1/2,9 Rozdzielczość: 1920x1080 Min. Oświetlenie: 0 Lux B/W F2.0, 0 Lux noc (IR włączony) Poziom S/N: > 50 db

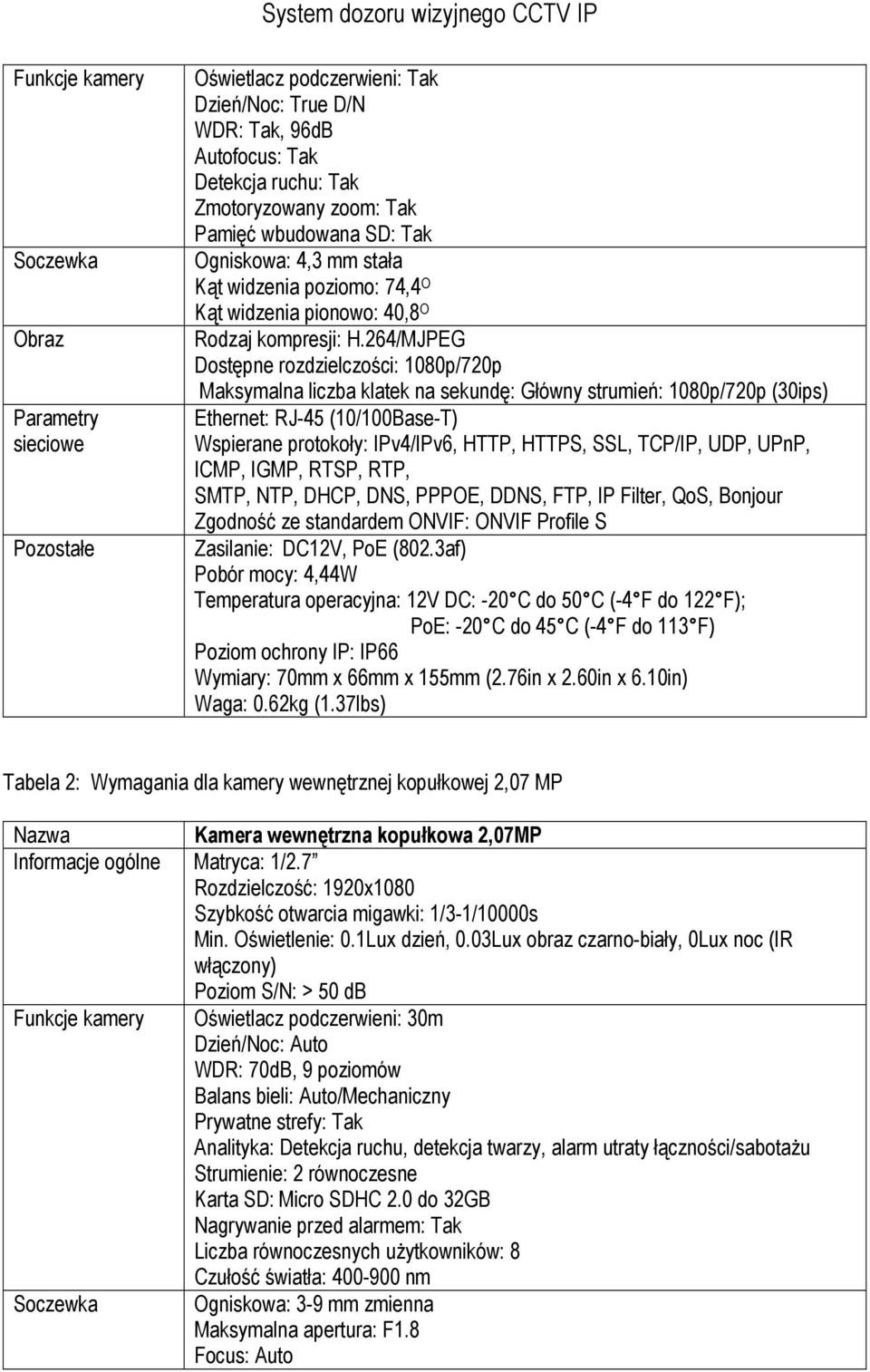

5 Funkcje kamery Soczewka Obraz Parametry sieciowe Pozostałe Oświetlacz podczerwieni: Tak Dzień/Noc: True D/N WDR: Tak, 96dB Autofocus: Tak Detekcja ruchu: Tak Zmotoryzowany zoom: Tak Pamięć wbudowana SD: Tak Ogniskowa: 4,3 mm stała Kąt widzenia poziomo: 74,4 O Kąt widzenia pionowo: 40,8 O Rodzaj kompresji: H.264/MJPEG Dostępne rozdzielczości: 1080p/720p Maksymalna liczba klatek na sekundę: Główny strumień: 1080p/720p (30ips) Ethernet: RJ-45 (10/100Base-T) Wspierane protokoły: IPv4/IPv6, HTTP, HTTPS, SSL, TCP/IP, UDP, UPnP, ICMP, IGMP, RTSP, RTP, SMTP, NTP, DHCP, DNS, PPPOE, DDNS, FTP, IP Filter, QoS, Bonjour Zgodność ze standardem ONVIF: ONVIF Profile S Zasilanie: DC12V, PoE (802.3af) Pobór mocy: 4,44W Temperatura operacyjna: 12V DC: -20 C do 50 C (-4 F do 122 F); PoE: -20 C do 45 C (-4 F do 113 F) Poziom ochrony IP: IP66 Wymiary: 70mm x 66mm x 155mm (2.76in x 2.60in x 6.10in) Waga: 0.62kg (1.37lbs) Tabela 2: Wymagania dla kamery wewnętrznej kopułkowej 2,07 MP Nazwa Kamera wewnętrzna kopułkowa 2,07MP Informacje ogólne Matryca: 1/2.7 Rozdzielczość: 1920x1080 Szybkość otwarcia migawki: 1/3-1/10000s Min. Oświetlenie: 0.1Lux dzień, 0.03Lux obraz czarno-biały, 0Lux noc (IR włączony) Poziom S/N: > 50 db Funkcje kamery Oświetlacz podczerwieni: 30m Dzień/Noc: Auto WDR: 70dB, 9 poziomów Balans bieli: Auto/Mechaniczny Prywatne strefy: Tak Analityka: Detekcja ruchu, detekcja twarzy, alarm utraty łączności/sabotażu Strumienie: 2 równoczesne Karta SD: Micro SDHC 2.0 do 32GB Nagrywanie przed alarmem: Tak Liczba równoczesnych użytkowników: 8 Czułość światła: nm Soczewka Ogniskowa: 3-9 mm zmienna Maksymalna apertura: F1.8 Focus: Auto

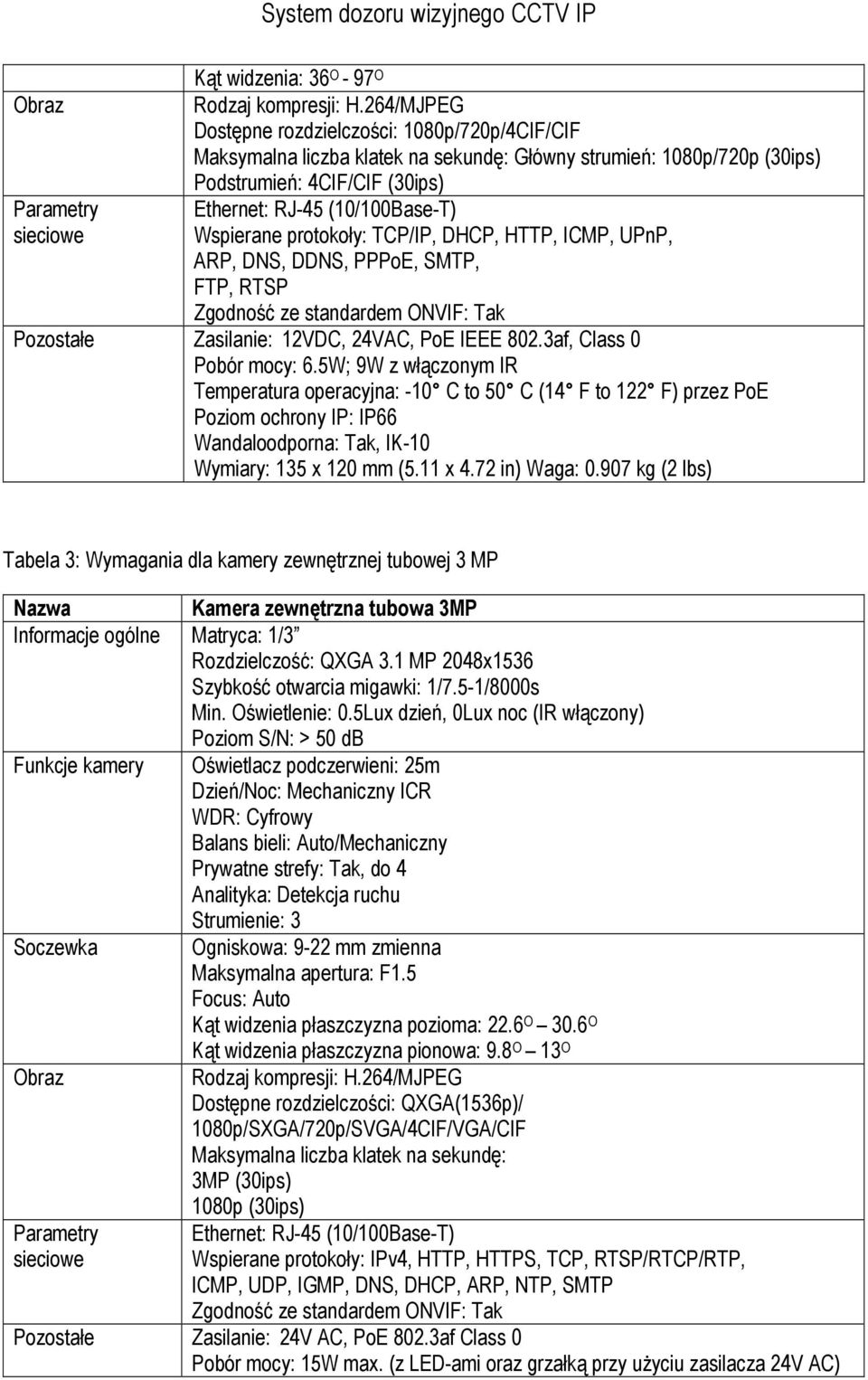

6 Obraz Parametry sieciowe Kąt widzenia: 36 O - 97 O Rodzaj kompresji: H.264/MJPEG Dostępne rozdzielczości: 1080p/720p/4CIF/CIF Maksymalna liczba klatek na sekundę: Główny strumień: 1080p/720p (30ips) Podstrumień: 4CIF/CIF (30ips) Ethernet: RJ-45 (10/100Base-T) Wspierane protokoły: TCP/IP, DHCP, HTTP, ICMP, UPnP, ARP, DNS, DDNS, PPPoE, SMTP, FTP, RTSP Zgodność ze standardem ONVIF: Tak Pozostałe Zasilanie: 12VDC, 24VAC, PoE IEEE 802.3af, Class 0 Pobór mocy: 6.5W; 9W z włączonym IR Temperatura operacyjna: -10 C to 50 C (14 F to 122 F) przez PoE Poziom ochrony IP: IP66 Wandaloodporna: Tak, IK-10 Wymiary: 135 x 120 mm (5.11 x 4.72 in) Waga: kg (2 lbs) Tabela 3: Wymagania dla kamery zewnętrznej tubowej 3 MP Nazwa Kamera zewnętrzna tubowa 3MP Informacje ogólne Matryca: 1/3 Rozdzielczość: QXGA 3.1 MP 2048x1536 Szybkość otwarcia migawki: 1/7.5-1/8000s Min. Oświetlenie: 0.5Lux dzień, 0Lux noc (IR włączony) Poziom S/N: > 50 db Funkcje kamery Oświetlacz podczerwieni: 25m Dzień/Noc: Mechaniczny ICR WDR: Cyfrowy Balans bieli: Auto/Mechaniczny Prywatne strefy: Tak, do 4 Analityka: Detekcja ruchu Strumienie: 3 Soczewka Ogniskowa: 9-22 mm zmienna Maksymalna apertura: F1.5 Focus: Auto Kąt widzenia płaszczyzna pozioma: 22.6 O 30.6 O Kąt widzenia płaszczyzna pionowa: 9.8 O 13 O Obraz Rodzaj kompresji: H.264/MJPEG Dostępne rozdzielczości: QXGA(1536p)/ 1080p/SXGA/720p/SVGA/4CIF/VGA/CIF Maksymalna liczba klatek na sekundę: 3MP (30ips) 1080p (30ips) Parametry sieciowe Ethernet: RJ-45 (10/100Base-T) Wspierane protokoły: IPv4, HTTP, HTTPS, TCP, RTSP/RTCP/RTP, ICMP, UDP, IGMP, DNS, DHCP, ARP, NTP, SMTP Zgodność ze standardem ONVIF: Tak Pozostałe Zasilanie: 24V AC, PoE 802.3af Class 0 Pobór mocy: 15W max. (z LED-ami oraz grzałką przy użyciu zasilacza 24V AC)

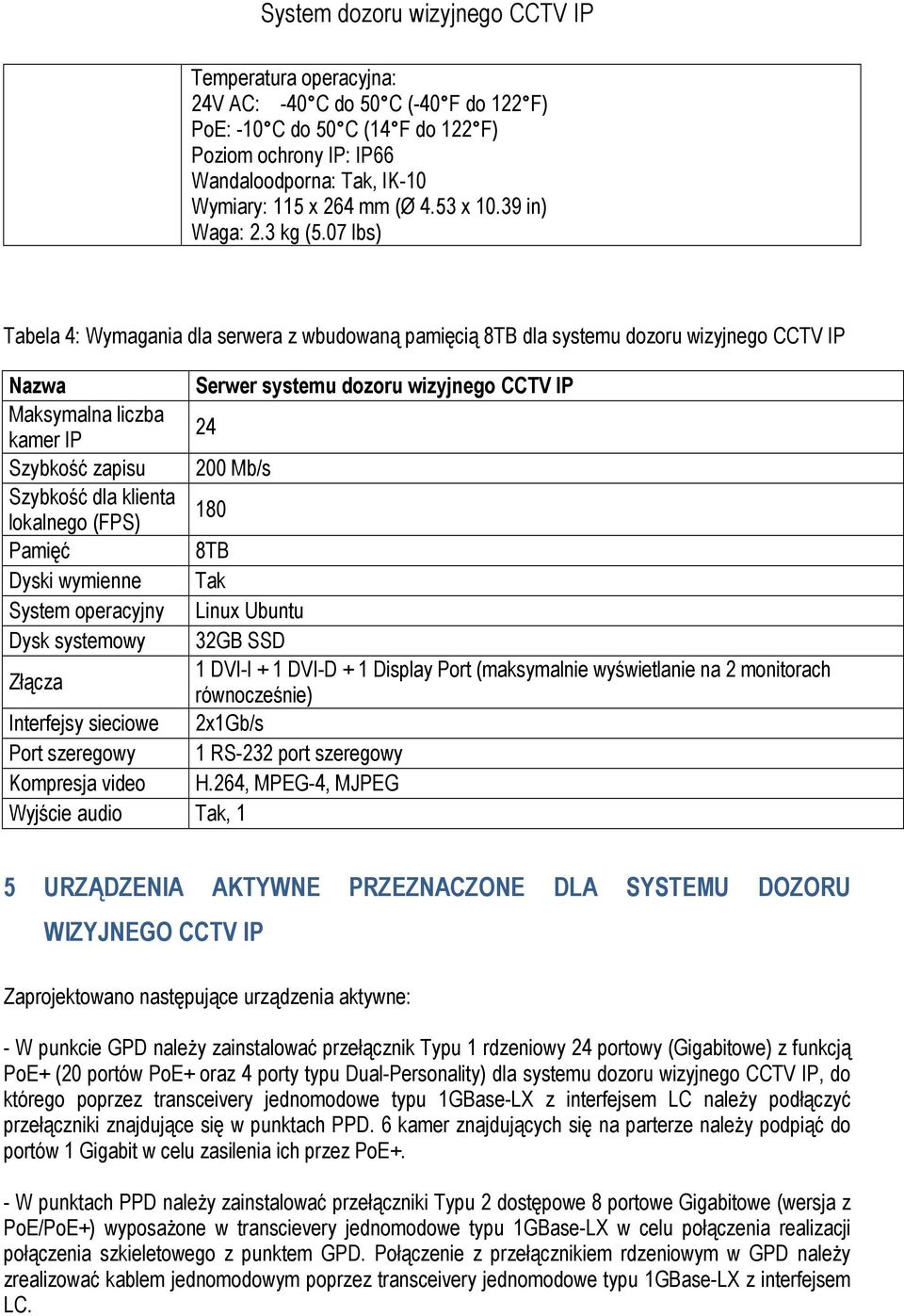

7 Temperatura operacyjna: 24V AC: -40 C do 50 C (-40 F do 122 F) PoE: -10 C do 50 C (14 F do 122 F) Poziom ochrony IP: IP66 Wandaloodporna: Tak, IK-10 Wymiary: 115 x 264 mm (Ø 4.53 x in) Waga: 2.3 kg (5.07 lbs) Tabela 4: Wymagania dla serwera z wbudowaną pamięcią 8TB dla systemu dozoru wizyjnego CCTV IP Nazwa Serwer systemu dozoru wizyjnego CCTV IP Maksymalna liczba kamer IP 24 Szybkość zapisu 200 Mb/s Szybkość dla klienta lokalnego (FPS) 180 Pamięć 8TB Dyski wymienne Tak System operacyjny Linux Ubuntu Dysk systemowy 32GB SSD Złącza 1 DVI-I + 1 DVI-D + 1 Display Port (maksymalnie wyświetlanie na 2 monitorach równocześnie) Interfejsy sieciowe 2x1Gb/s Port szeregowy 1 RS-232 port szeregowy Kompresja video H.264, MPEG-4, MJPEG Wyjście audio Tak, 1 5 URZĄDZENIA AKTYWNE PRZEZNACZONE DLA SYSTEMU DOZORU WIZYJNEGO CCTV IP Zaprojektowano następujące urządzenia aktywne: - W punkcie GPD należy zainstalować przełącznik Typu 1 rdzeniowy 24 portowy (Gigabitowe) z funkcją PoE+ (20 portów PoE+ oraz 4 porty typu Dual-Personality) dla systemu dozoru wizyjnego CCTV IP, do którego poprzez transceivery jednomodowe typu 1GBase-LX z interfejsem LC należy podłączyć przełączniki znajdujące się w punktach PPD. 6 kamer znajdujących się na parterze należy podpiąć do portów 1 Gigabit w celu zasilenia ich przez PoE+. - W punktach PPD należy zainstalować przełączniki Typu 2 dostępowe 8 portowe Gigabitowe (wersja z PoE/PoE+) wyposażone w transcievery jednomodowe typu 1GBase-LX w celu połączenia realizacji połączenia szkieletowego z punktem GPD. Połączenie z przełącznikiem rdzeniowym w GPD należy zrealizować kablem jednomodowym poprzez transceivery jednomodowe typu 1GBase-LX z interfejsem LC.

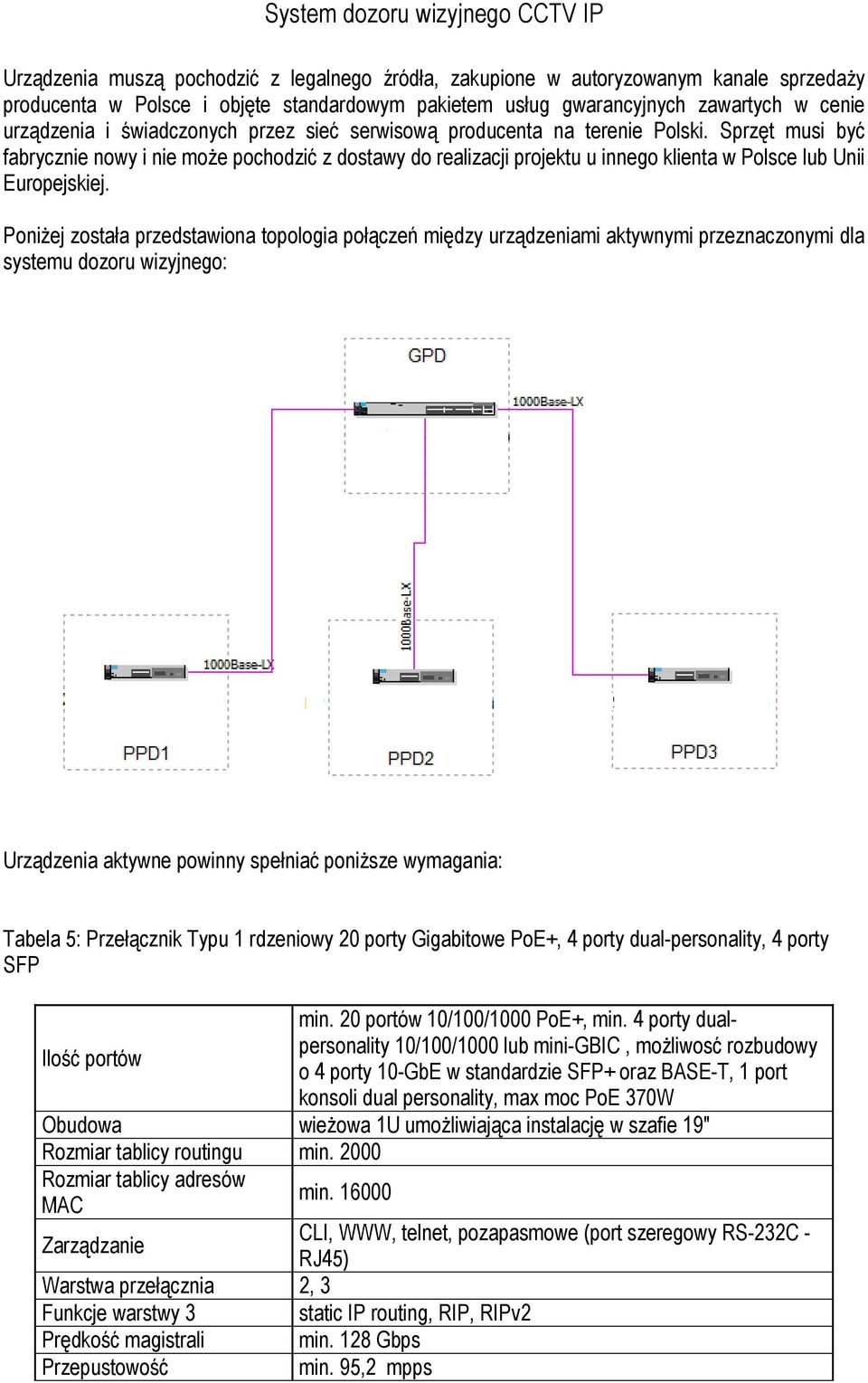

8 Urządzenia muszą pochodzić z legalnego źródła, zakupione w autoryzowanym kanale sprzedaży producenta w Polsce i objęte standardowym pakietem usług gwarancyjnych zawartych w cenie urządzenia i świadczonych przez sieć serwisową producenta na terenie Polski. Sprzęt musi być fabrycznie nowy i nie może pochodzić z dostawy do realizacji projektu u innego klienta w Polsce lub Unii Europejskiej. Poniżej została przedstawiona topologia połączeń między urządzeniami aktywnymi przeznaczonymi dla systemu dozoru wizyjnego: Urządzenia aktywne powinny spełniać poniższe wymagania: Tabela 5: Przełącznik Typu 1 rdzeniowy 20 porty Gigabitowe PoE+, 4 porty dual-personality, 4 porty SFP Ilość portów min. 20 portów 10/100/1000 PoE+, min. 4 porty dualpersonality 10/100/1000 lub mini-gbic, możliwosć rozbudowy o 4 porty 10-GbE w standardzie SFP+ oraz BASE-T, 1 port konsoli dual personality, max moc PoE 370W Obudowa wieżowa 1U umożliwiająca instalację w szafie 19" Rozmiar tablicy routingu min Rozmiar tablicy adresów MAC Zarządzanie min Warstwa przełącznia 2, 3 Funkcje warstwy 3 static IP routing, RIP, RIPv2 Prędkość magistrali min. 128 Gbps Przepustowość min. 95,2 mpps CLI, WWW, telnet, pozapasmowe (port szeregowy RS-232C - RJ45)

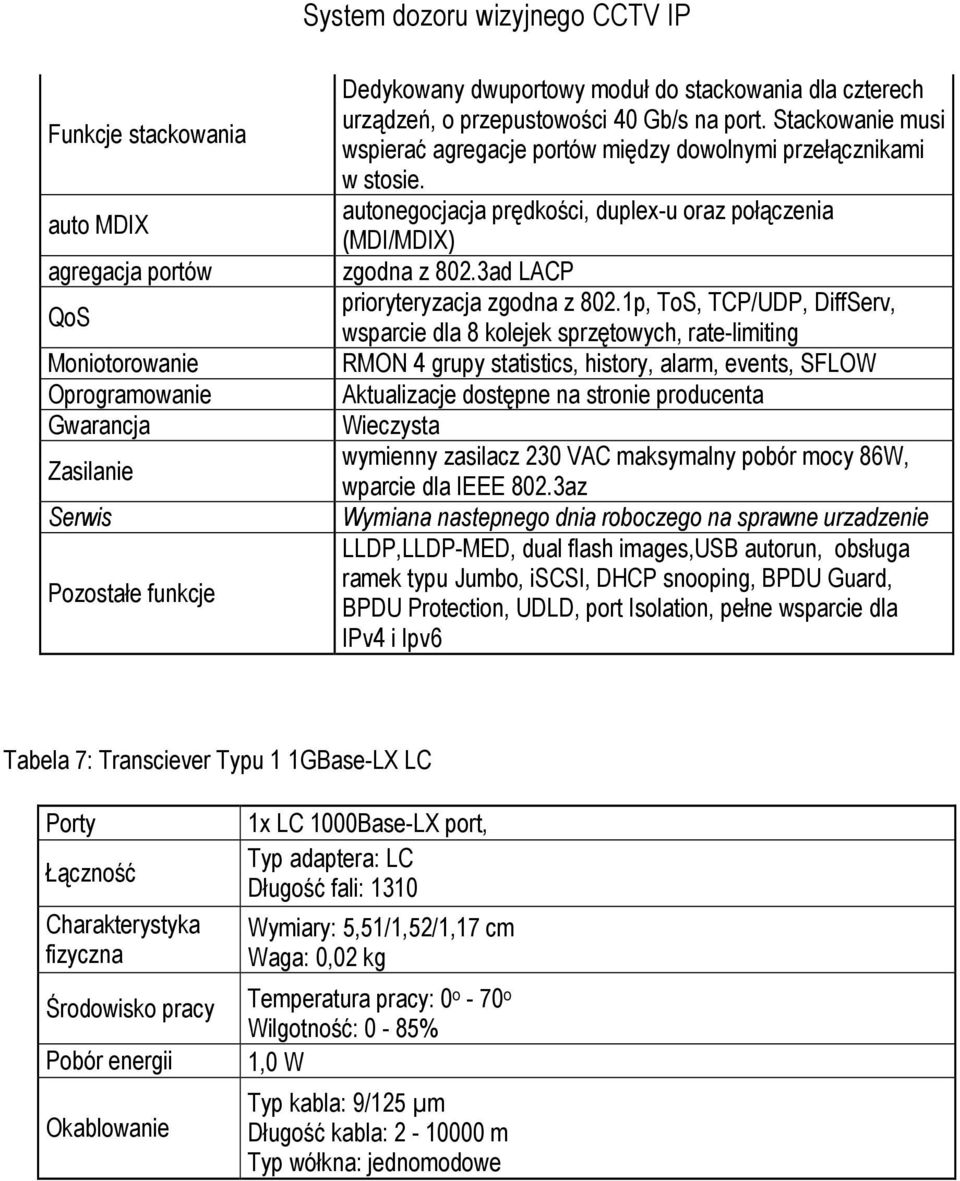

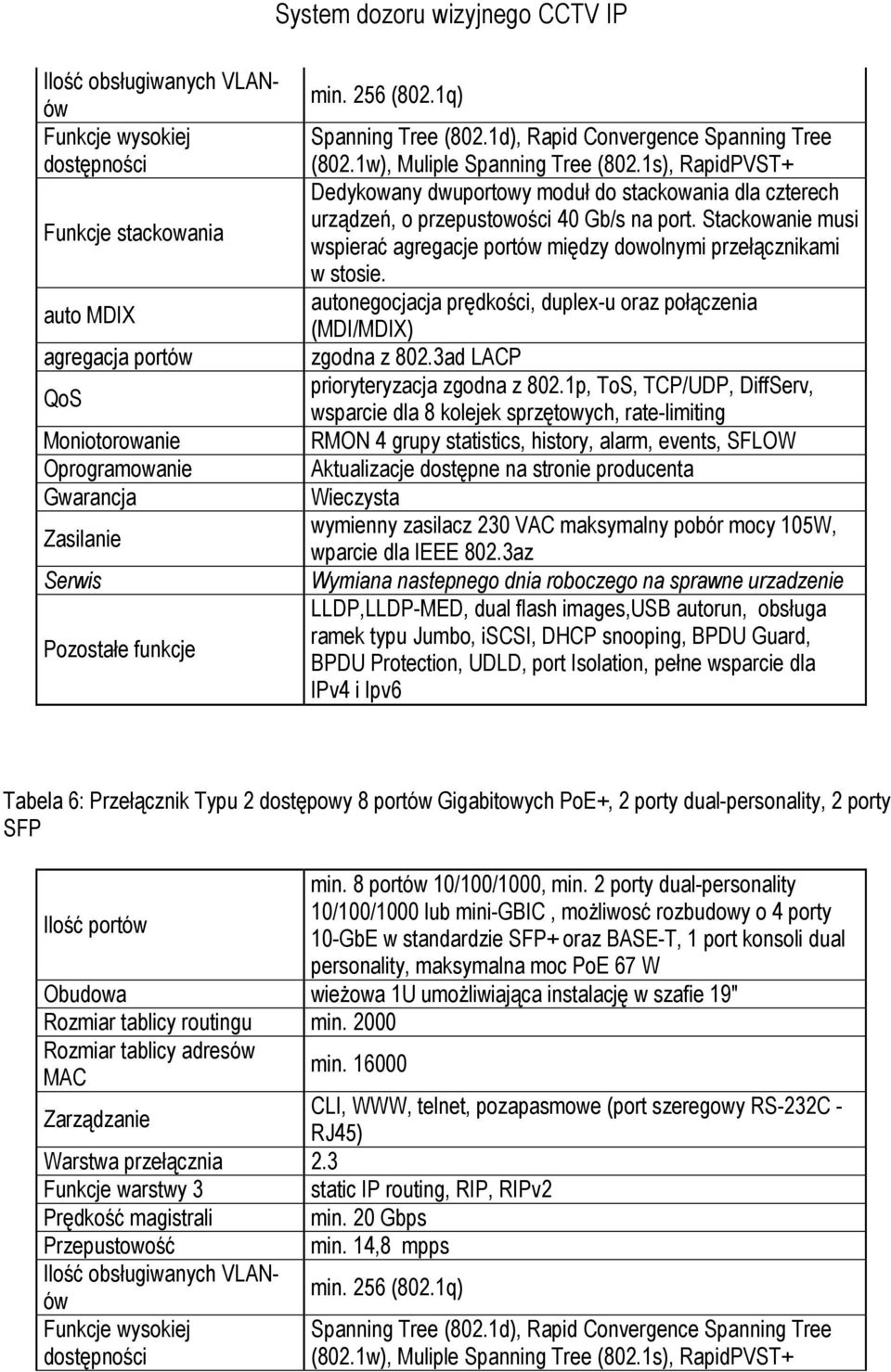

9 Ilość obsługiwanych VLANów Funkcje wysokiej dostępności Funkcje stackowania auto MDIX agregacja portów QoS Moniotorowanie Oprogramowanie Gwarancja Zasilanie Serwis Pozostałe funkcje min. 256 (802.1q) Spanning Tree (802.1d), Rapid Convergence Spanning Tree (802.1w), Muliple Spanning Tree (802.1s), RapidPVST+ Dedykowany dwuportowy moduł do stackowania dla czterech urządzeń, o przepustowości 40 Gb/s na port. Stackowanie musi wspierać agregacje portów między dowolnymi przełącznikami w stosie. autonegocjacja prędkości, duplex-u oraz połączenia (MDI/MDIX) zgodna z 802.3ad LACP prioryteryzacja zgodna z 802.1p, ToS, TCP/UDP, DiffServ, wsparcie dla 8 kolejek sprzętowych, rate-limiting RMON 4 grupy statistics, history, alarm, events, SFLOW Aktualizacje dostępne na stronie producenta Wieczysta wymienny zasilacz 230 VAC maksymalny pobór mocy 105W, wparcie dla IEEE 802.3az Wymiana nastepnego dnia roboczego na sprawne urzadzenie LLDP,LLDP-MED, dual flash images,usb autorun, obsługa ramek typu Jumbo, iscsi, DHCP snooping, BPDU Guard, BPDU Protection, UDLD, port Isolation, pełne wsparcie dla IPv4 i Ipv6 Tabela 6: Przełącznik Typu 2 dostępowy 8 portów Gigabitowych PoE+, 2 porty dual-personality, 2 porty SFP Ilość portów min. 8 portów 10/100/1000, min. 2 porty dual-personality 10/100/1000 lub mini-gbic, możliwosć rozbudowy o 4 porty 10-GbE w standardzie SFP+ oraz BASE-T, 1 port konsoli dual personality, maksymalna moc PoE 67 W Obudowa wieżowa 1U umożliwiająca instalację w szafie 19" Rozmiar tablicy routingu min Rozmiar tablicy adresów MAC Zarządzanie min Warstwa przełącznia 2.3 Funkcje warstwy 3 static IP routing, RIP, RIPv2 Prędkość magistrali min. 20 Gbps Przepustowość min. 14,8 mpps Ilość obsługiwanych VLANów min. 256 (802.1q) Funkcje wysokiej dostępności CLI, WWW, telnet, pozapasmowe (port szeregowy RS-232C - RJ45) Spanning Tree (802.1d), Rapid Convergence Spanning Tree (802.1w), Muliple Spanning Tree (802.1s), RapidPVST+

10 Funkcje stackowania auto MDIX agregacja portów QoS Moniotorowanie Oprogramowanie Gwarancja Zasilanie Serwis Pozostałe funkcje Dedykowany dwuportowy moduł do stackowania dla czterech urządzeń, o przepustowości 40 Gb/s na port. Stackowanie musi wspierać agregacje portów między dowolnymi przełącznikami w stosie. autonegocjacja prędkości, duplex-u oraz połączenia (MDI/MDIX) zgodna z 802.3ad LACP prioryteryzacja zgodna z 802.1p, ToS, TCP/UDP, DiffServ, wsparcie dla 8 kolejek sprzętowych, rate-limiting RMON 4 grupy statistics, history, alarm, events, SFLOW Aktualizacje dostępne na stronie producenta Wieczysta wymienny zasilacz 230 VAC maksymalny pobór mocy 86W, wparcie dla IEEE 802.3az Wymiana nastepnego dnia roboczego na sprawne urzadzenie LLDP,LLDP-MED, dual flash images,usb autorun, obsługa ramek typu Jumbo, iscsi, DHCP snooping, BPDU Guard, BPDU Protection, UDLD, port Isolation, pełne wsparcie dla IPv4 i Ipv6 Tabela 7: Transciever Typu 1 1GBase-LX LC Porty Łączność Charakterystyka fizyczna Środowisko pracy Pobór energii Okablowanie 1x LC 1000Base-LX port, Typ adaptera: LC Długość fali: 1310 Wymiary: 5,51/1,52/1,17 cm Waga: 0,02 kg Temperatura pracy: 0 o - 70 o Wilgotność: 0-85% 1,0 W Typ kabla: 9/125 µm Długość kabla: m Typ wółkna: jednomodowe

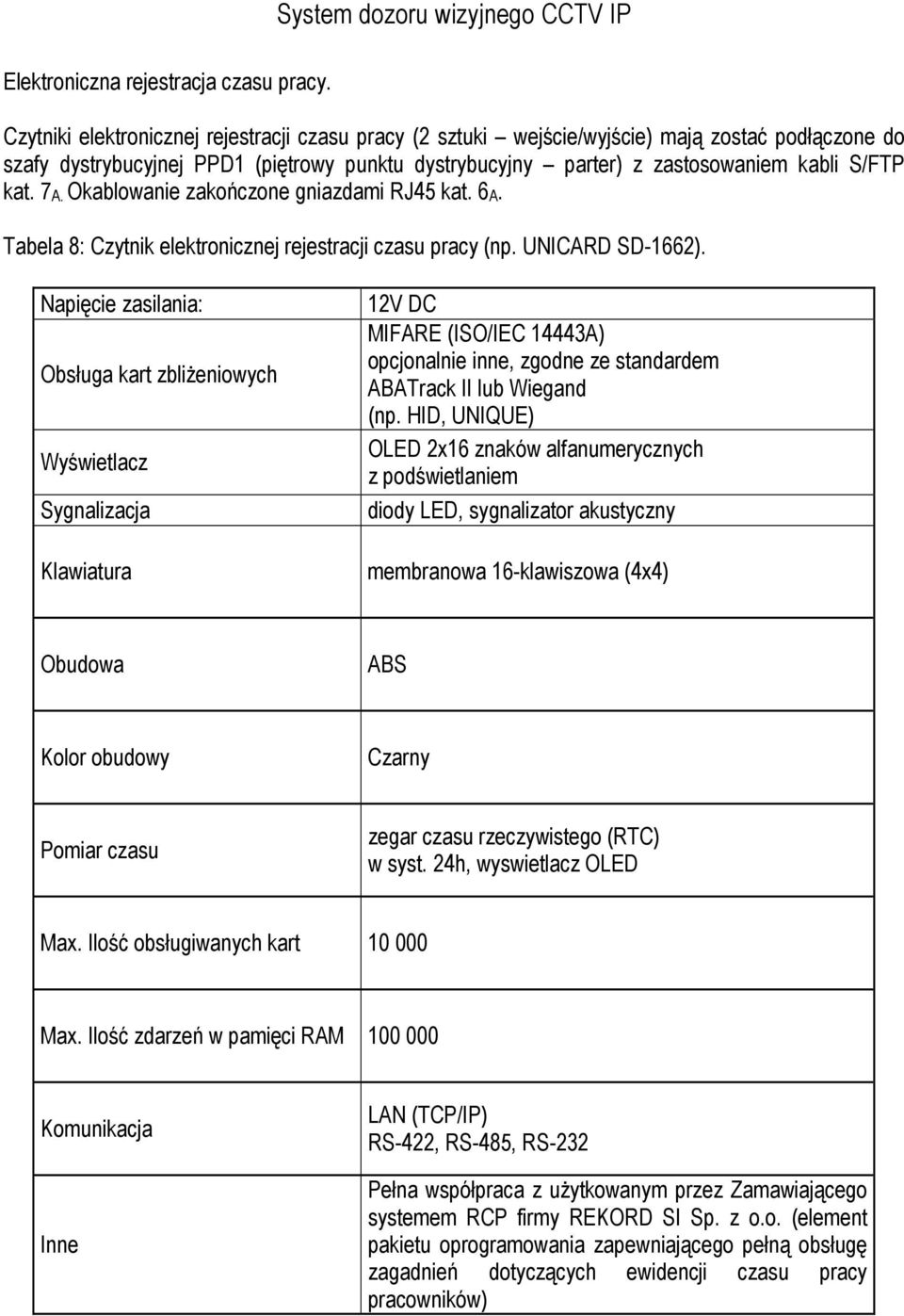

11 Elektroniczna rejestracja czasu pracy. System dozoru wizyjnego CCTV IP Czytniki elektronicznej rejestracji czasu pracy (2 sztuki wejście/wyjście) mają zostać podłączone do szafy dystrybucyjnej PPD1 (piętrowy punktu dystrybucyjny parter) z zastosowaniem kabli S/FTP kat. 7A. Okablowanie zakończone gniazdami RJ45 kat. 6A. Tabela 8: Czytnik elektronicznej rejestracji czasu pracy (np. UNICARD SD-1662). Napięcie zasilania: Obsługa kart zbliżeniowych Wyświetlacz Sygnalizacja Klawiatura 12V DC MIFARE (ISO/IEC 14443A) opcjonalnie inne, zgodne ze standardem ABATrack II lub Wiegand (np. HID, UNIQUE) OLED 2x16 znaków alfanumerycznych z podświetlaniem diody LED, sygnalizator akustyczny membranowa 16-klawiszowa (4x4) Obudowa ABS Kolor obudowy Czarny Pomiar czasu zegar czasu rzeczywistego (RTC) w syst. 24h, wyswietlacz OLED Max. Ilość obsługiwanych kart Max. Ilość zdarzeń w pamięci RAM Komunikacja Inne LAN (TCP/IP) RS-422, RS-485, RS-232 Pełna współpraca z użytkowanym przez Zamawiającego systemem RCP firmy REKORD SI Sp. z o.o. (element pakietu oprogramowania zapewniającego pełną obsługę zagadnień dotyczących ewidencji czasu pracy pracowników)

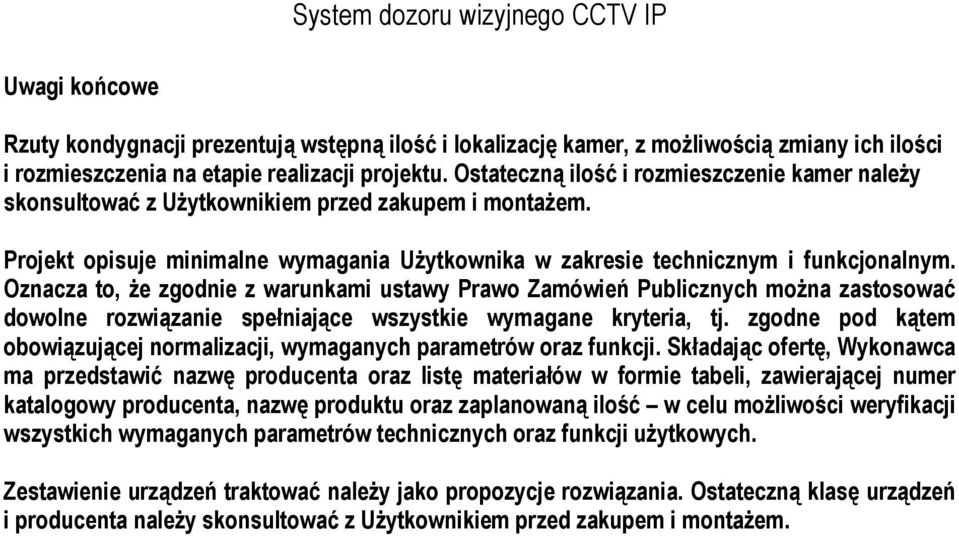

12 Uwagi końcowe Rzuty kondygnacji prezentują wstępną ilość i lokalizację kamer, z możliwością zmiany ich ilości i rozmieszczenia na etapie realizacji projektu. Ostateczną ilość i rozmieszczenie kamer należy skonsultować z Użytkownikiem przed zakupem i montażem. Projekt opisuje minimalne wymagania Użytkownika w zakresie technicznym i funkcjonalnym. Oznacza to, że zgodnie z warunkami ustawy Prawo Zamówień Publicznych można zastosować dowolne rozwiązanie spełniające wszystkie wymagane kryteria, tj. zgodne pod kątem obowiązującej normalizacji, wymaganych parametrów oraz funkcji. Składając ofertę, Wykonawca ma przedstawić nazwę producenta oraz listę materiałów w formie tabeli, zawierającej numer katalogowy producenta, nazwę produktu oraz zaplanowaną ilość w celu możliwości weryfikacji wszystkich wymaganych parametrów technicznych oraz funkcji użytkowych. Zestawienie urządzeń traktować należy jako propozycje rozwiązania. Ostateczną klasę urządzeń i producenta należy skonsultować z Użytkownikiem przed zakupem i montażem.
