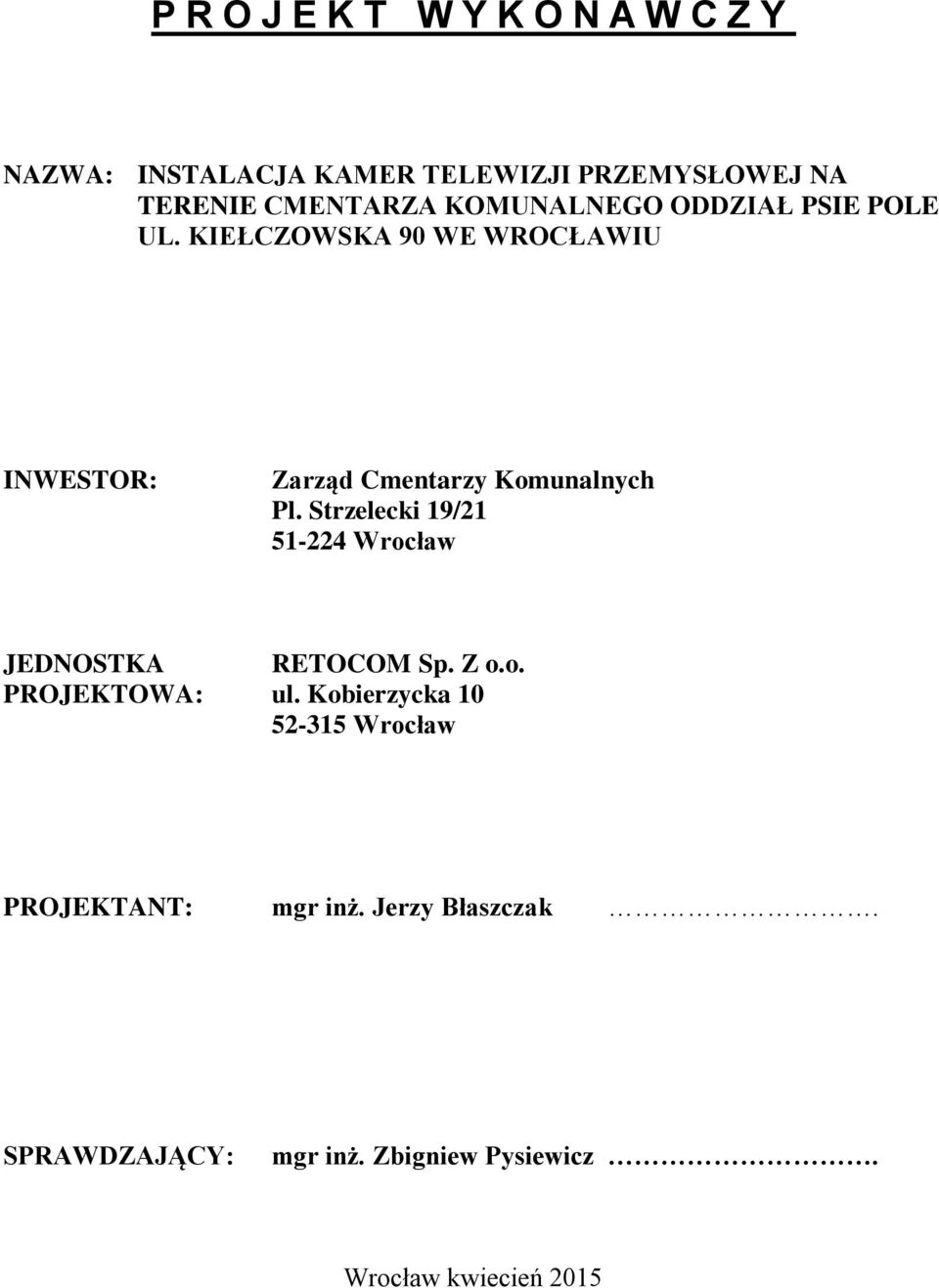

1 P R O J E K T W Y K O N A W C Z Y NAZWA: INSTALACJA KAMER TELEWIZJI PRZEMYSŁOWEJ NA TERENIE CMENTARZA KOMUNALNEGO ODDZIAŁ PSIE POLE UL. KIEŁCZOWSKA 90 WE WROCŁAWIU INWESTOR: Zarząd Cmentarzy Komunalnych Pl. Strzelecki 19/ Wrocław JEDNOSTKA RETOCOM Sp. Z o.o. PROJEKTOWA: ul. Kobierzycka Wrocław PROJEKTANT: mgr inż. Jerzy Błaszczak. SPRAWDZAJĄCY: mgr inż. Zbigniew Pysiewicz. Wrocław kwiecień 2015

2 SPIS TREŚCI 1. CZĘŚĆ OGÓLNA Przedmiot projektu Podstawa opracowania Charakterystyczne parametry techniczne Lokalizacja inwestycji Plan bezpieczeństwa i ochrony zdrowia CZĘŚĆ TECHNICZNA Opis ogólny systemu Parametry urządzeń podstawowych Montaż urządzeń Klimatyzator Wykaz materiałów podstawowych UWAGI KOŃCOWE... 7 SPIS RYSUNKÓW RYS. NR 1 Orientacja RYS. NR 2 Lokalizacja kamer RYS. NR 3 Schemat telewizji przemysłowej RYS. NR 4 Szafa serwerowa RYS. NR 5 instalacja w budynku biura

3 1. CZĘŚĆ OGÓLNA 1.1 Przedmiot projektu Przedmiotem niniejszego projektu jest montaż kamer telewizji przemysłowej na terenie Cmentarza Komunalnego Oddział Psie Pole przy ul. Kiełczowskiej 90 we Wrocławiu. 1.2 Podstawa opracowania Pod względem formalnym projekt opracowano na podstawie zawartej umowy, natomiast pod względem merytorycznym projekt opracowano w oparciu o obowiązujące przepisy w szczególności - Prawo Budowlane. 1.3 Charakterystyczne parametry techniczne Projektowany obiekt budowlany charakteryzuje się następującymi podstawowymi parametrami technicznymi: Montaż kamer telewizji przemysłowej Montaż zespołu urządzeń rejestracji obrazu - 15 szt. - 1 kpl. 1.4 Lokalizacja inwestycji Projektowany obiekt budowlany jest usytuowany przy ul. Kiełczowskiej 90, na działce nr 7/20 AM 24 Obręb Zakrzów we Wrocławiu, która jest w trwałym zarządzie Zarządu Cmentarzy Komunalnych we Wrocławiu. 1.5 Plan bezpieczeństwa i ochrony zdrowia Zgodnie z Rozporządzeniem Ministra Infrastruktury z dnia 23 czerwca 2003 ( Dz. U. Nr 120 poz. 1126) przedmiotowa inwestycja nie wymaga sporządzenia planu bezpieczeństwa i ochrony zdrowia. 2. CZĘŚĆ TECHNICZNA 2.1 Opis ogólny systemu Urządzenia telewizji przemysłowej będą pracowały w wydzielonej sieci strukturalnej, dedykowanej dla tego systemu. Sieć będzie składać się z okablowania strukturalnego kat. 5e i radiolinii oraz dedykowanych urządzeń aktywnych sieci.

4 Projektowany system telewizji przemysłowej będzie wykonany na osprzęcie firmy LILIN zapewniającym jakość obrazu w rozdzielczości FULL HD 1920x1080. W celu uniknięcia konieczności instalowania dużej ilości kamer stałopozycyjnych, z uwagi na duży obszar nadzoru, kamery przeznaczone do monitorowania terenu cmentarz projektuje się typu zmiennopozycyjnego. Projektowane kamery przemysłowe zmiennopozycyjne będą zainstalowane na słupach oświetleniowych, aluminiowy typu SAL 5 i na budynku kaplicy. Kamery stacjonarne, przeznaczone do dozorowania bramy głównej i zaplecza będą zainstalowane na budynku kaplicy i biura cmentarza. Transmisja obrazu z części kamer odbywać się będzie drogą radiową za pomocą urządzeń UBIQITI, a z kamer zainstalowanych przy budynku biura cmentarza za pomocą kabla teleinformatycznego UTP kategorii 5e. Rejestracja obrazu prowadzona będzie na rejestratorze IP, umożliwiającym dostęp do systemu z sieci ETHERNET. 2.2 Parametry urządzeń podstawowych Kamera zmiennopozycyjna posiada następujące parametry: Format przetwornika CMOS 1/3 Ilość aktywnych pikseli 1944(H) x 1092(V) Czułość: 0.4 Lux (1/30 sec, F1.4(Wide), 50 IRE, AGC-Gain:45dB ICR-OFF); 0.1 Lux (1/8 sec, F1.4(Wide), 50 IRE, AGC-Gain:45dB ICR-OFF); 0.01 Lux (1/8 sec, F1.4(Wide), 50 IRE, AGC-Gain:45dB ICR-ON) Ogniskowa 4,4 132 mm Zoom optyczny 30x Zoom cyfrowy 12x Kąt pola widzenia 63,4 (H), 38,51 (V) (WIDE end.); 2,3 (H), 1,33 (TELE end) 1080p Cyfrowy system redukcji szumów System kompensacji podświetlenia System poprawy kontrastu Port RJ-45 (10/100BASE-T) Format kompresji wideo : H.264, MJPEG Możliwości transmisji strumieniowej Obsługiwane protokoły : IP, TCP, UDP, HTTP, SMTP, NTP. DDNS, UPnP, ARP, DHCP, PPPoE, DNS, RTSP, RTCP, Telnet, ICMP, IGMP, ONVIF S, SNMP Obudowa Klasa IP66 (wodoodporna) Temperatura pracy -40 C C Napięcie i prąd wejściowy : AC 24 V/ PoE (IEEE802.3at) Karta SD/SDHC/SDXC

5 Kamera stałopozycyjna posiada następujące parametry: Format przetwornika CMOS 1/2.8 Ilość aktywnych pikseli 1984(H) x 1105(V) Czułość: 0.02 Lux dla F1.4, 0 Lux z włączonym IR LED Ogniskowa 3,3 12 mm Kąt pola widzenia 79,3-29,8 (H), 59,41-22,4 (V) Oświetlenie IR 45 m Cyfrowy system redukcji szumów System kompensacji podświetlenia System poprawy kontrastu Port RJ-45 (10/100BASE-T) Format kompresji wideo : H.264, MJPEG Możliwości transmisji strumieniowej Obsługiwane protokoły : IP, TCP, UDP, HTTP, SMTP, NTP. DDNS, UPnP, ARP, DHCP, PPPoE, DNS, RTSP, RTCP, Telnet, ICMP, IGMP, ONVIF S, SNMP, SIP, Bonjour Obudowa Klasa IP66 (wodoodporna) Temperatura pracy -40 C C Napięcie i prąd wejściowy : AC 24 V/ PoE (IEEE802.3at) Karta SD/SDHC Rejestrator posiada następujące parametry: Ilość kanałów 16 FULL HD 1980x1080 USB/HTTP/DVD/RW zewnętrzny Port RJ45, Gigabit LAN Język obsługi polski Nagrywanie w czasie rzeczywistym Nagrywanie 25kl/s na każdy kanał przepustowość 48Mbps ONVIF wykrywanie twarzy, detekcja ruchu maski prywatności graficzny interfejs sterowanie za pomocą panelu dotykowego lub sterowania, myszki, internetu, wyniesionej klawiatury, wsparcie iphone, ipad, Black Berry, Android bezpłatne oprogramowanie CMX

6 Parametry sieci strukturalnej: szafa rack 19 42U interfejsy Ethernet 100Mb/s obsługa VLAN możliwość konfiguracji QoS routing IP zasilanie urządzeń PoE patchpanele wyposażone w gniazda RJ-K45, UTP kat 5e, panele organizacyjne, panele dystrybucji napięć, panele wentylacyjne, 2.3 Montaż urządzeń Szafa z urządzeniami rejestrującymi obraz będzie zlokalizowane w budynku biura w pomieszczeniu magazynu. W szafie należy zainstalować urządzenia zgodnie z rysunkiem nr 4. Szafę i jej stelaże połączyć z listwą uziemiającą przyłączoną do uziomu. Okablowanie w pomieszczeniach budynku biura wykonać w korytkach kablowych PCV LN 25x16 kablem UTP 4x2x0,5 kategorii 5e i zasilającym szafę YDY 3x2,5. Przepusty w ścianach prowadzić w rurach osłonowych typu RB MAX 20. Kable na zewnątrz budynku biura i na dachu budynku kaplicy prowadzić w rurkach RL 22. Kamery obrotowe instalować na uchwytach PIH-520LB mocowanych do słupów oświetleniowych przy pomocy opasek stalowych, uchwyt kamery nr 4 umocować na ścianie budynku kaplicy. Lokalizację kamer przedstawia rys. nr 2. W pomieszczeniu pieców kremacji istniejące kamery wymienić na projektowane wykorzystując istniejące okablowanie. 2.4 Klimatyzator W pomieszczeniu szafy RACK należy zainstalować klimatyzator typ EXI12HL1WI/E, klasy energetyczna: A++ i mocy chłodnicza/grzewcza: 3,5 kw/4,0 kw. Parametry urządzenia: jednostka zewnętrzna: -wymiary(mm): 592 x 848 x 320 -poziom hałasu w db: jednostka wewnętrzna: -wymiary(mm): 316 x 896 x 205 -poziom hałasu w db: 22 zastosowane technologie: potrójny system filtracji, filtr jonowy, turbo nawiew, czujnik follow-me,zegar 24h

7 Miejsce zabudowy klimatyzatora zostanie ustalone z Zamawiający w trakcie prowadzenia robót. 2.5 Wykaz materiałów podstawowych L.p. Materiał Jednostka Ilość 1. Kamera IPS4304E szt Uchwyt PIH-520LB szt Kamera IPR428ESX3.6 szt Rejestrator NVR116 szt Dysk SV 35 4TB szt Przełącznik PMH-POE24390WAT szt Monitor T2452MTS-B4 szt Ubiquiti NanoStation M5 Loco szt Stacja bazowa Rocket M5 BOX 15dBi/120 HV 2x2 MIMO szt Spliter szt Zasilacz PoE szt Kabel UTP 4x2x0,5 kat. 5e m Kabel YDY 3x1,5 m Kabel YDY 3x2,5 m Korytko kablowe LN 25x16 m Rurka RB MAX 20 m Klimatyzator szt Uwagi końcowe 1. Wszystkie prace wykonać zgodnie z niniejszym projektem i obowiązującymi przepisami przy zachowaniu wymogów BHP. 2. Każdorazowo, po wykonanych pracach, pomieszczenia i teren, gdzie prowadzone były prace, należy uporządkować i przywrócić do stanu pierwotnego. 3. Wszystkie użyte w niniejszym projekcie nazwy producentów, materiałów i osprzętu mają wyłącznie charakter informacyjny i są wymienione w celu wskazania minimalnych parametrów jakie powinny posiadać wszystkie montowane materiały. Dopuszcza się dostawę innych materiałów pod warunkiem, że ich parametry i funkcjonalność będą nie gorsze od wskazanych w niniejszym projekcie. 4. Po zainstalowaniu nowego systemu telewizji przemysłowej typu IP, istniejący obecnie system telewizji przemysłowej typu analogowego należy zdemontować i przekazać Zamawiającemu.
