1 Nr tematu: 142 Temat: Plotery. Wstęp Ploter (ang. plotter) komputerowe urządzenie peryferyjne, służące do pracy z dużymi płaskimi powierzchniami, mogące nanosid obrazy, wycinad wzory, grawerowad itp. Ploterów używają głównie graficy komputerowi, poligrafowie i architekci. Ploter (ang. plotter) komputerowe urządzenie peryferyjne, służące do pracy z dużymi płaskimi powierzchniami, mogące nanosid obrazy, wycinad wzory, grawerowad, kreślid mapy. Ploterów używają głównie graficy komputerowi, poligrafowie i architekci. Rodzaje ploterów Wyróżnia się następujące rodzaje ploterów: ze względu na prowadzenie papieru o ploter płaski o ploter bębnowy ze względu na zastosowanie o nanoszące obraz ploter atramentowy ploter solwentowy ploter kreślący ploter laserowy o ploter grawerujący o ploter tnący UTK str. 1

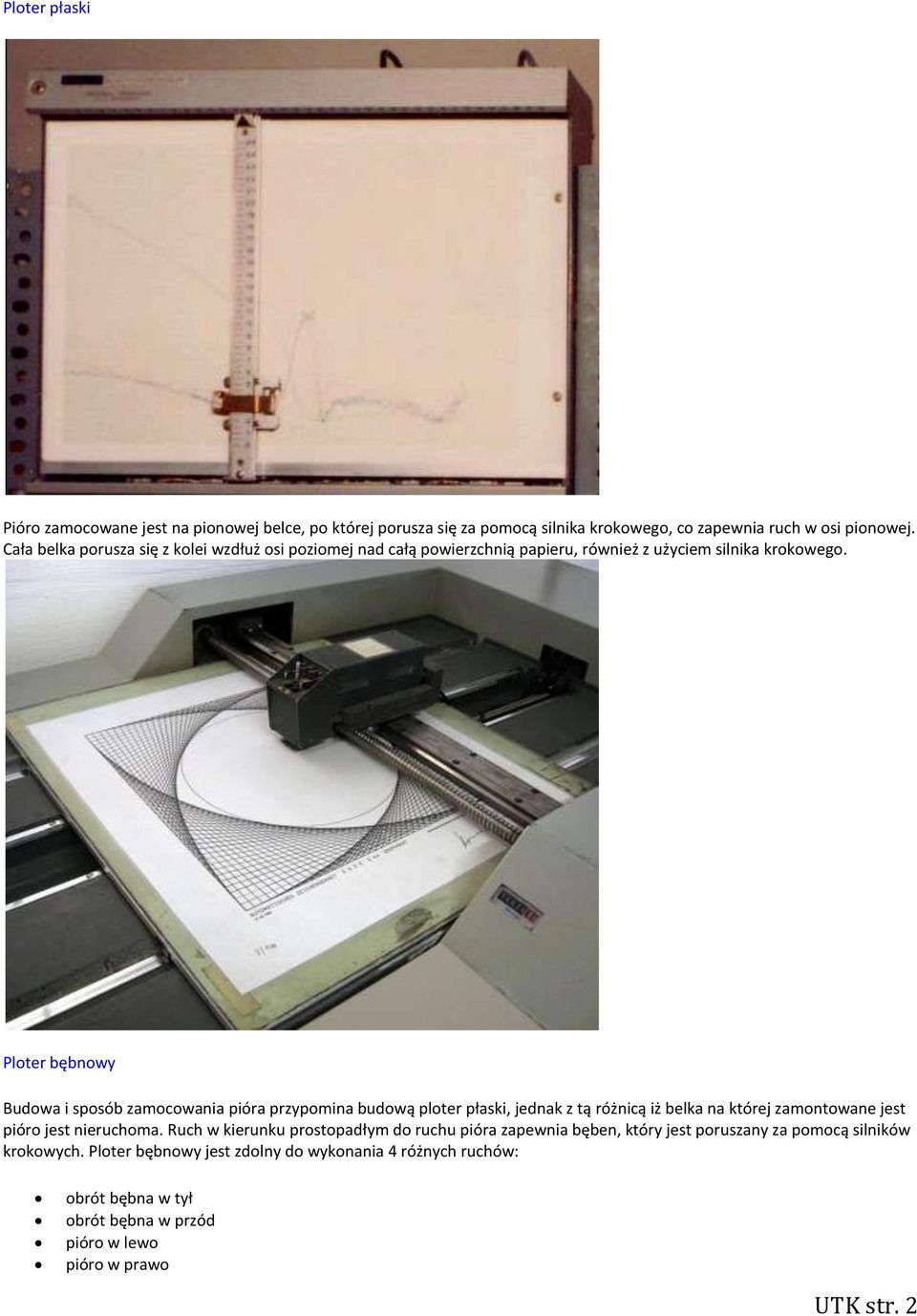

2 Ploter płaski Pióro zamocowane jest na pionowej belce, po której porusza się za pomocą silnika krokowego, co zapewnia ruch w osi pionowej. Cała belka porusza się z kolei wzdłuż osi poziomej nad całą powierzchnią papieru, również z użyciem silnika krokowego. Ploter bębnowy Budowa i sposób zamocowania pióra przypomina budową ploter płaski, jednak z tą różnicą iż belka na której zamontowane jest pióro jest nieruchoma. Ruch w kierunku prostopadłym do ruchu pióra zapewnia bęben, który jest poruszany za pomocą silników krokowych. Ploter bębnowy jest zdolny do wykonania 4 różnych ruchów: obrót bębna w tył obrót bębna w przód pióro w lewo pióro w prawo UTK str. 2

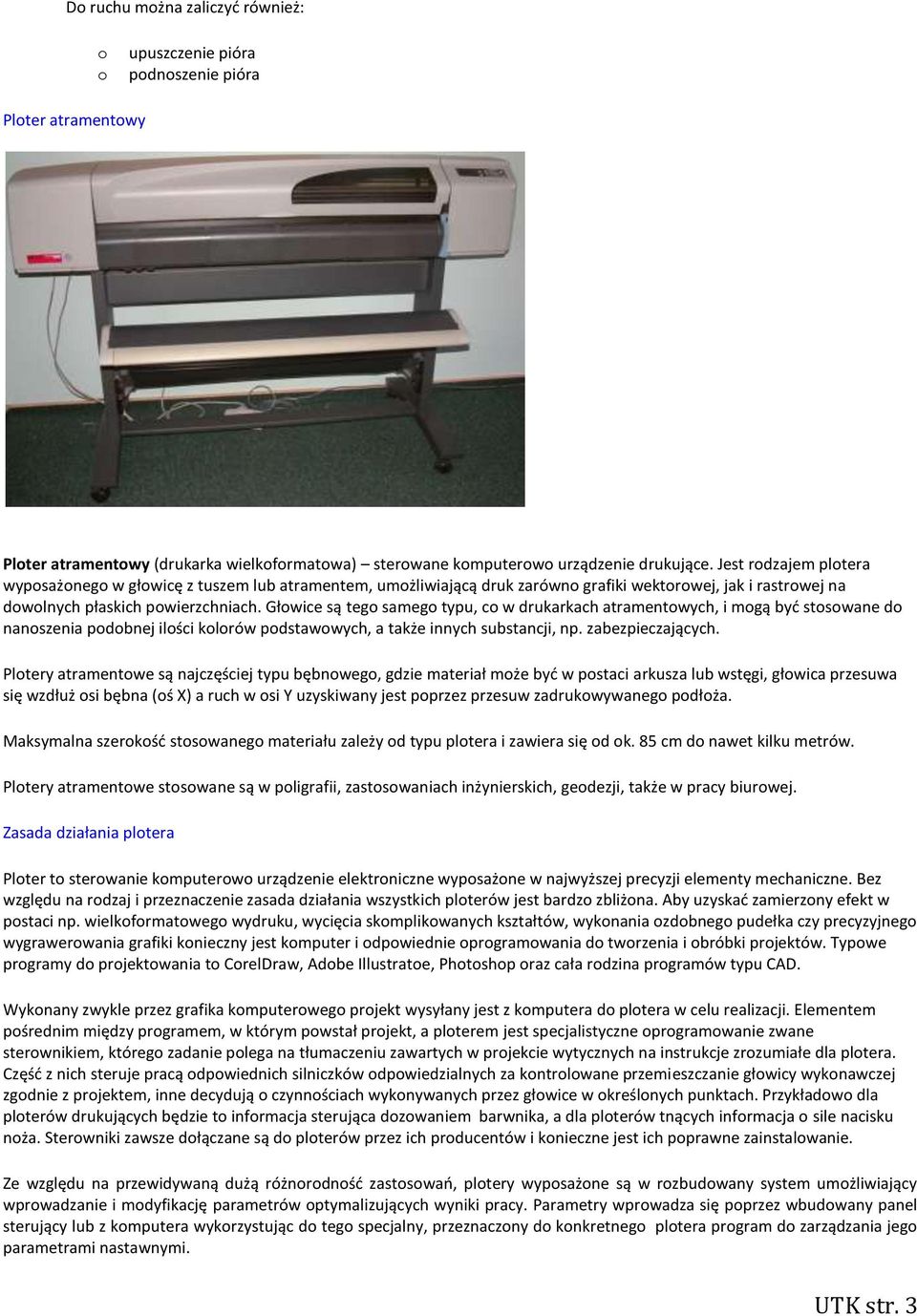

3 Do ruchu można zaliczyd również: o o upuszczenie pióra podnoszenie pióra Ploter atramentowy Ploter atramentowy (drukarka wielkoformatowa) sterowane komputerowo urządzenie drukujące. Jest rodzajem plotera wyposażonego w głowicę z tuszem lub atramentem, umożliwiającą druk zarówno grafiki wektorowej, jak i rastrowej na dowolnych płaskich powierzchniach. Głowice są tego samego typu, co w drukarkach atramentowych, i mogą byd stosowane do nanoszenia podobnej ilości kolorów podstawowych, a także innych substancji, np. zabezpieczających. Plotery atramentowe są najczęściej typu bębnowego, gdzie materiał może byd w postaci arkusza lub wstęgi, głowica przesuwa się wzdłuż osi bębna (oś X) a ruch w osi Y uzyskiwany jest poprzez przesuw zadrukowywanego podłoża. Maksymalna szerokośd stosowanego materiału zależy od typu plotera i zawiera się od ok. 85 cm do nawet kilku metrów. Plotery atramentowe stosowane są w poligrafii, zastosowaniach inżynierskich, geodezji, także w pracy biurowej. Zasada działania plotera Ploter to sterowanie komputerowo urządzenie elektroniczne wyposażone w najwyższej precyzji elementy mechaniczne. Bez względu na rodzaj i przeznaczenie zasada działania wszystkich ploterów jest bardzo zbliżona. Aby uzyskad zamierzony efekt w postaci np. wielkoformatowego wydruku, wycięcia skomplikowanych kształtów, wykonania ozdobnego pudełka czy precyzyjnego wygrawerowania grafiki konieczny jest komputer i odpowiednie oprogramowania do tworzenia i obróbki projektów. Typowe programy do projektowania to CorelDraw, Adobe Illustratoe, Photoshop oraz cała rodzina programów typu CAD. Wykonany zwykle przez grafika komputerowego projekt wysyłany jest z komputera do plotera w celu realizacji. Elementem pośrednim między programem, w którym powstał projekt, a ploterem jest specjalistyczne oprogramowanie zwane sterownikiem, którego zadanie polega na tłumaczeniu zawartych w projekcie wytycznych na instrukcje zrozumiałe dla plotera. Częśd z nich steruje pracą odpowiednich silniczków odpowiedzialnych za kontrolowane przemieszczanie głowicy wykonawczej zgodnie z projektem, inne decydują o czynnościach wykonywanych przez głowice w określonych punktach. Przykładowo dla ploterów drukujących będzie to informacja sterująca dozowaniem barwnika, a dla ploterów tnących informacja o sile nacisku noża. Sterowniki zawsze dołączane są do ploterów przez ich producentów i konieczne jest ich poprawne zainstalowanie. Ze względu na przewidywaną dużą różnorodnośd zastosowao, plotery wyposażone są w rozbudowany system umożliwiający wprowadzanie i modyfikację parametrów optymalizujących wyniki pracy. Parametry wprowadza się poprzez wbudowany panel sterujący lub z komputera wykorzystując do tego specjalny, przeznaczony do konkretnego plotera program do zarządzania jego parametrami nastawnymi. UTK str. 3

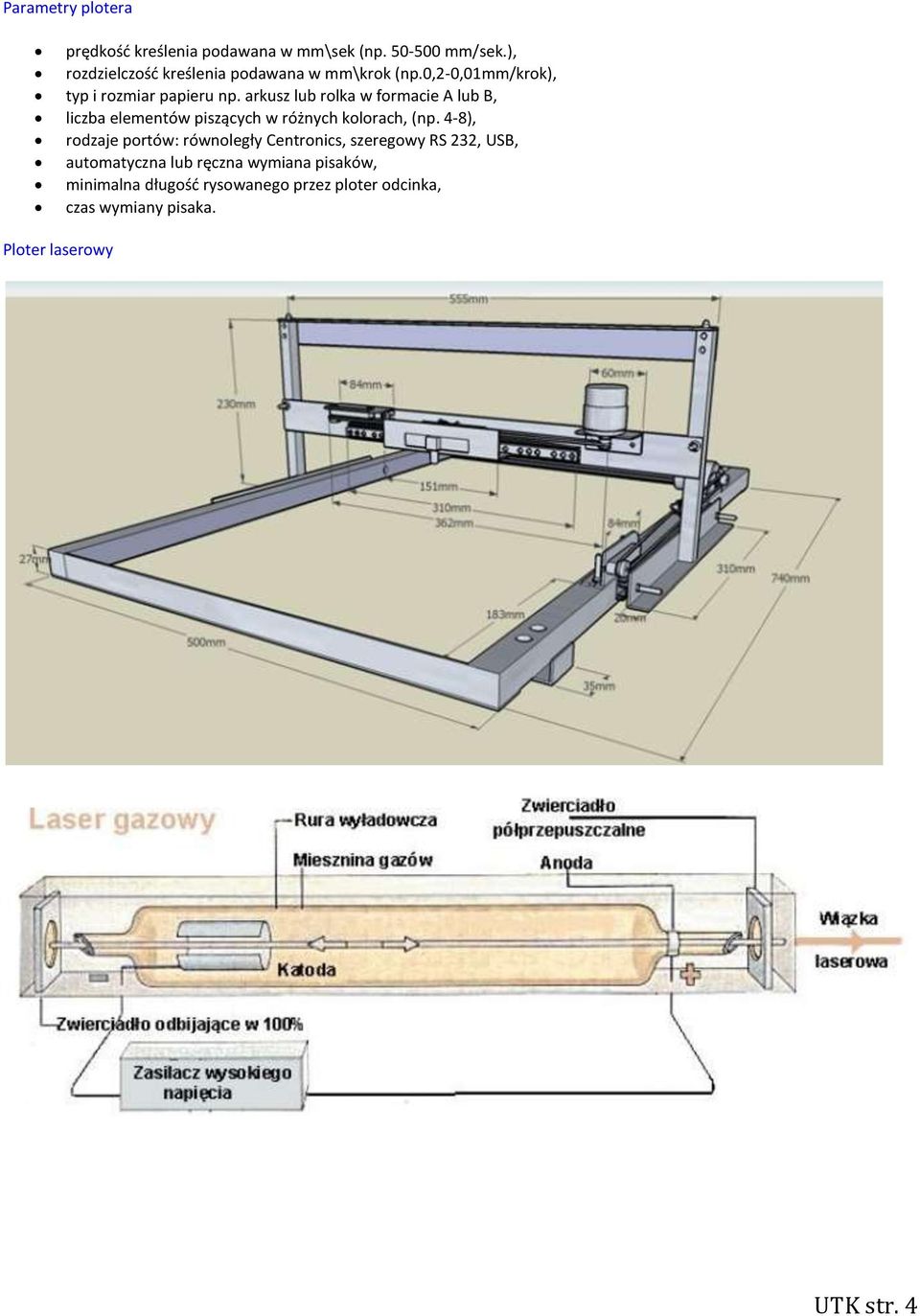

4 Parametry plotera prędkośd kreślenia podawana w mm\sek (np mm/sek.), rozdzielczośd kreślenia podawana w mm\krok (np.0,2-0,01mm/krok), typ i rozmiar papieru np. arkusz lub rolka w formacie A lub B, liczba elementów piszących w różnych kolorach, (np. 4-8), rodzaje portów: równoległy Centronics, szeregowy RS 232, USB, automatyczna lub ręczna wymiana pisaków, minimalna długośd rysowanego przez ploter odcinka, czas wymiany pisaka. Ploter laserowy UTK str. 4

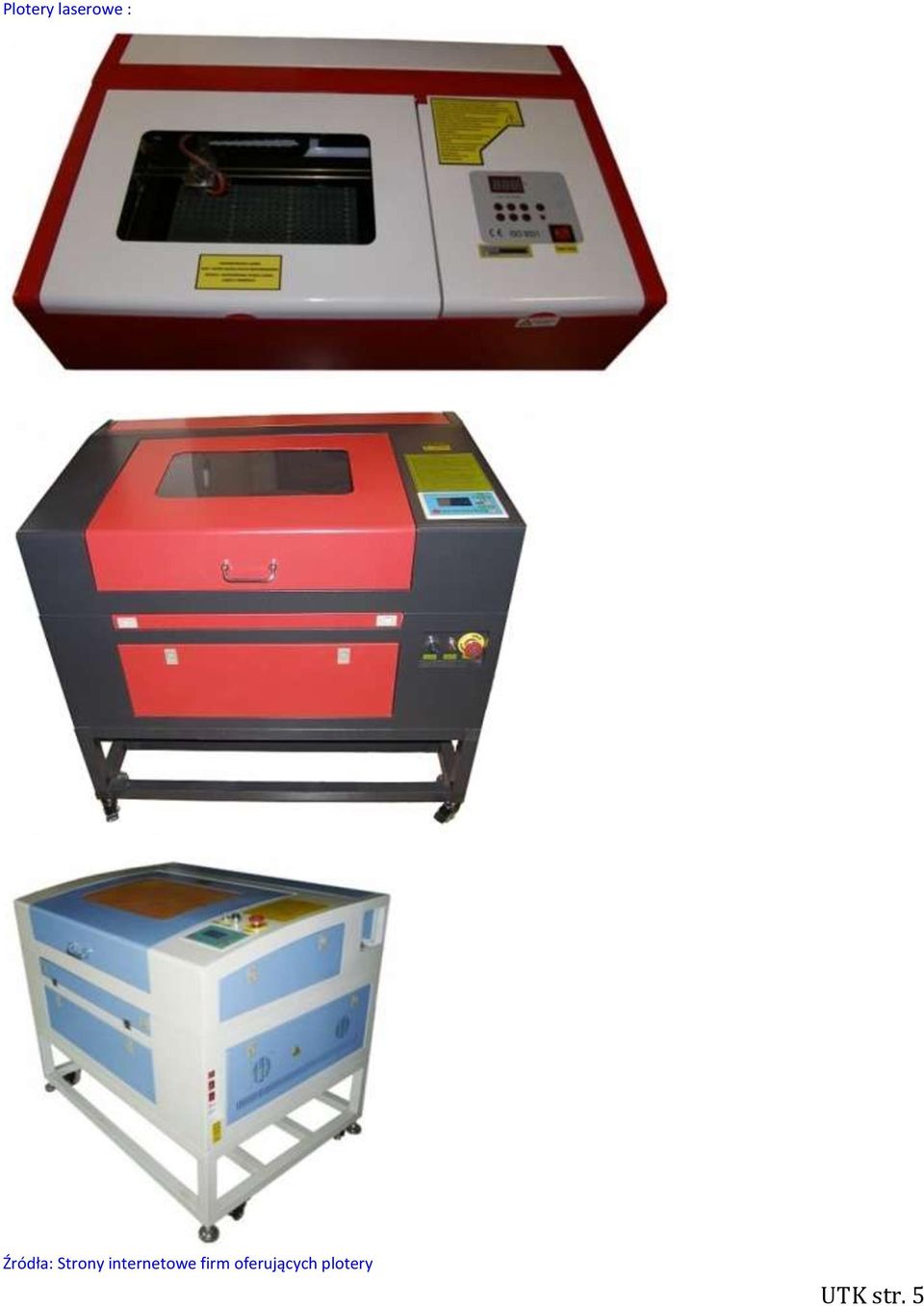

5 Plotery laserowe : Źródła: Strony internetowe firm oferujących plotery UTK str. 5
