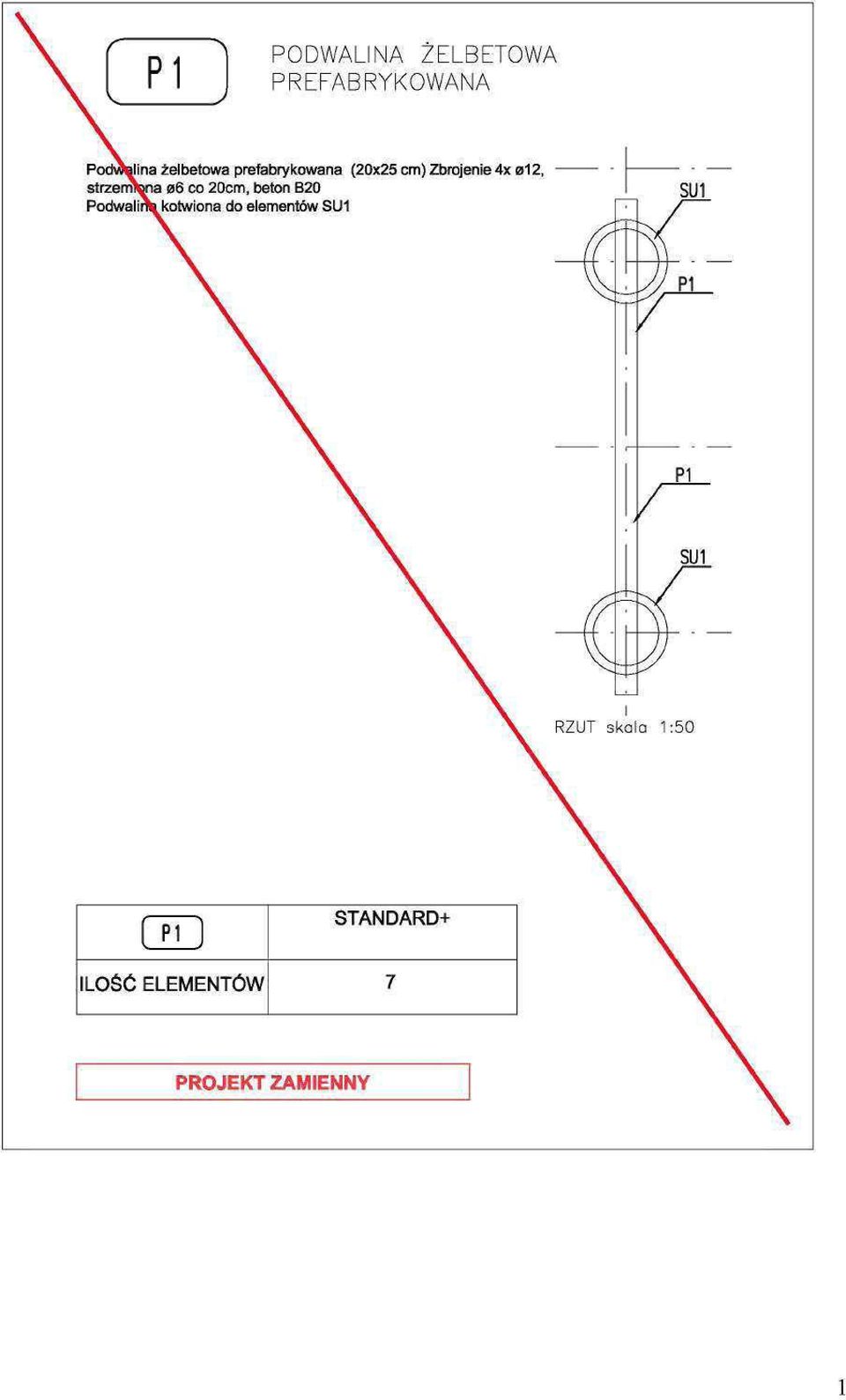

1 PODWALINA ŻELBETOWA PREFABRYKOWANA Pochwltna żelbetowa prefabrykowana (20x25 cm) Zbrojeme4xBl2 r strzemfcfia 06 co , beton B20 Podwal Ina kotwiona do elementów SU1 RZUT skala 1:50 QD 0TANDAKD+ ILOŚĆ ELEMENTÓW 7

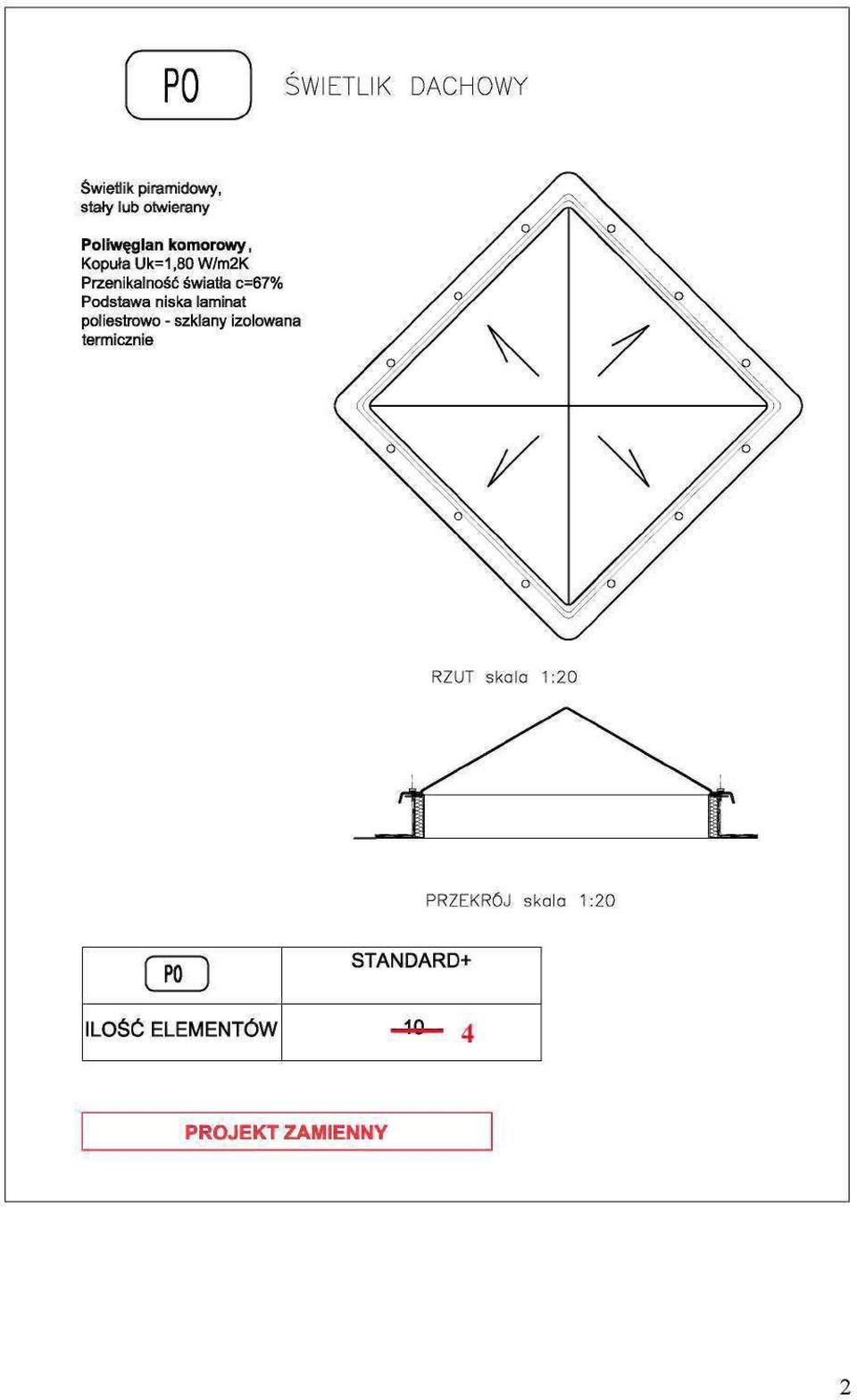

2 PO, ŚWIETLIK DACHOWY Świetlik piramidowy, stały lub otwierany Poliwęglan komorowy, Kopuła Uk=1,8DW/m2K Przenikalność światła c=67% Podstawa niska laminat poliestrowo - szklany izolowana termicznie RZUT skala 1:20 PRZEKRÓJ skala 1:20 CK3 ILOŚĆ ELEMENTÓW - J O - 4 2

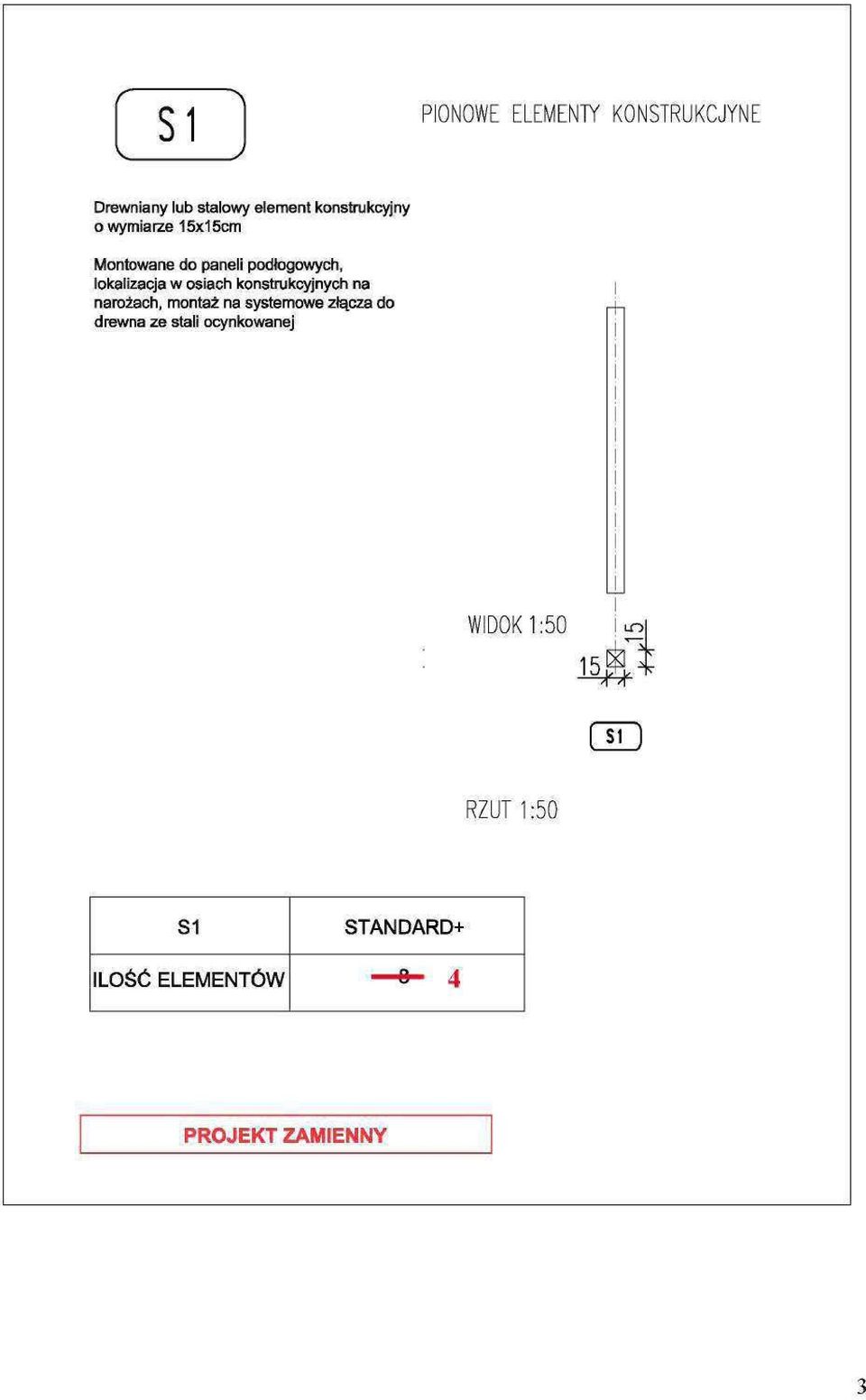

3 PIONOWE ELEMENTY KONSTRUKCJYNE Drewniany lub stalowy element konstrukcyjny o wymiarze 15x15cm Montowane do paneli podłogowych, lokalizacja w osiach konstrukcyjnych na narożach, montaż na systemowe złącza do drewna ze stali ocynkowanej WIDOK 1:50 15 W 5 T (JD RZUT 1:50 S1 ILOŚĆ ELEMENTÓW -» - 4 3

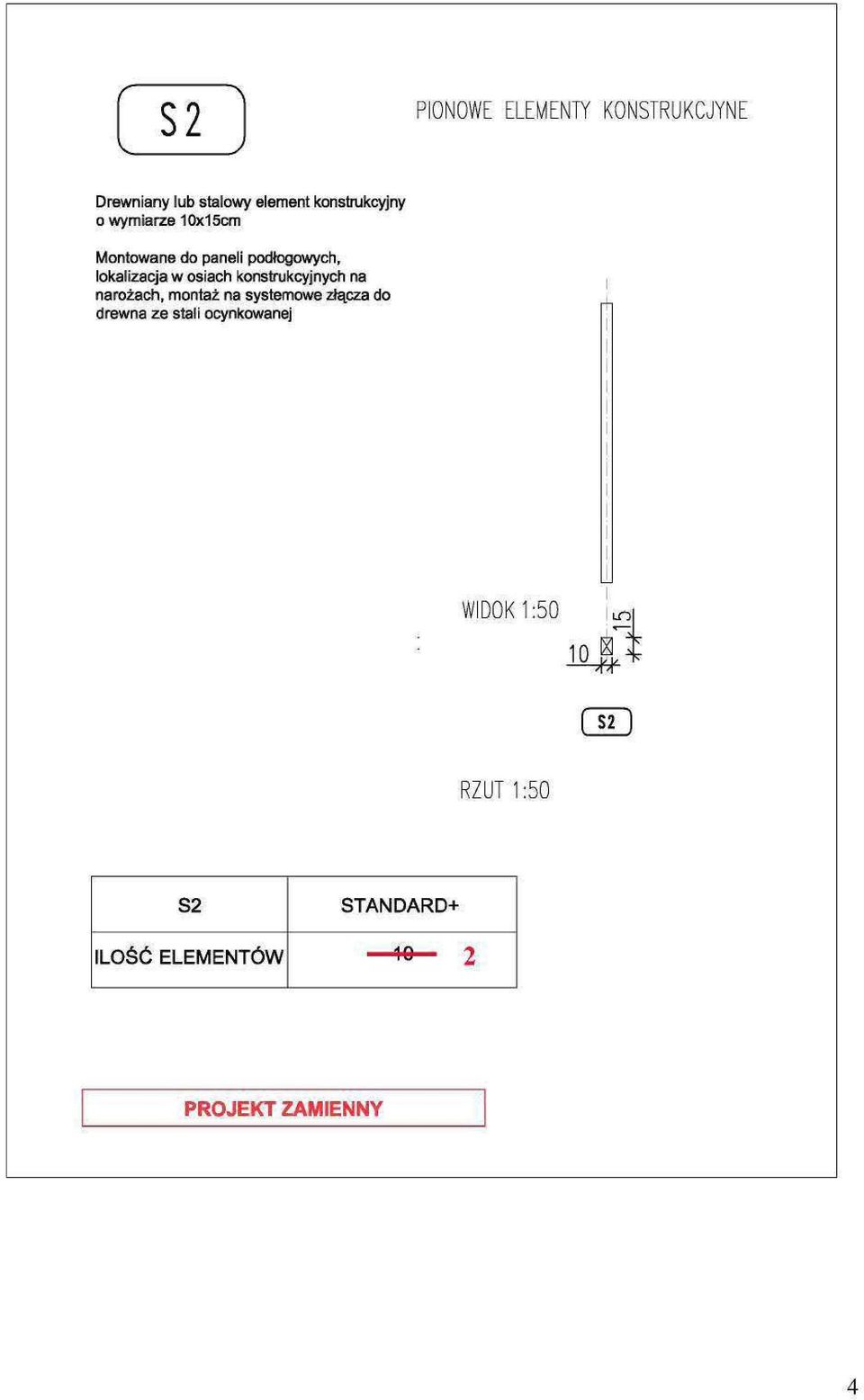

4 PIONOWE ELEMENTY KONSTRUKCJYNE Drewniany lub stalowy element konstrukcyjny o wymiarze 10x15cm Montowane do paneli podłogowych, lokalizacja w osiach konstrukcyjnych na narożach, montaż na systemowe złącza do drewna ze stali ocynkowanej WIDOK 1:50 i m 10 1 ^v RZUT 1:50 OD S2 ILOŚĆ ELEMENTÓW 4

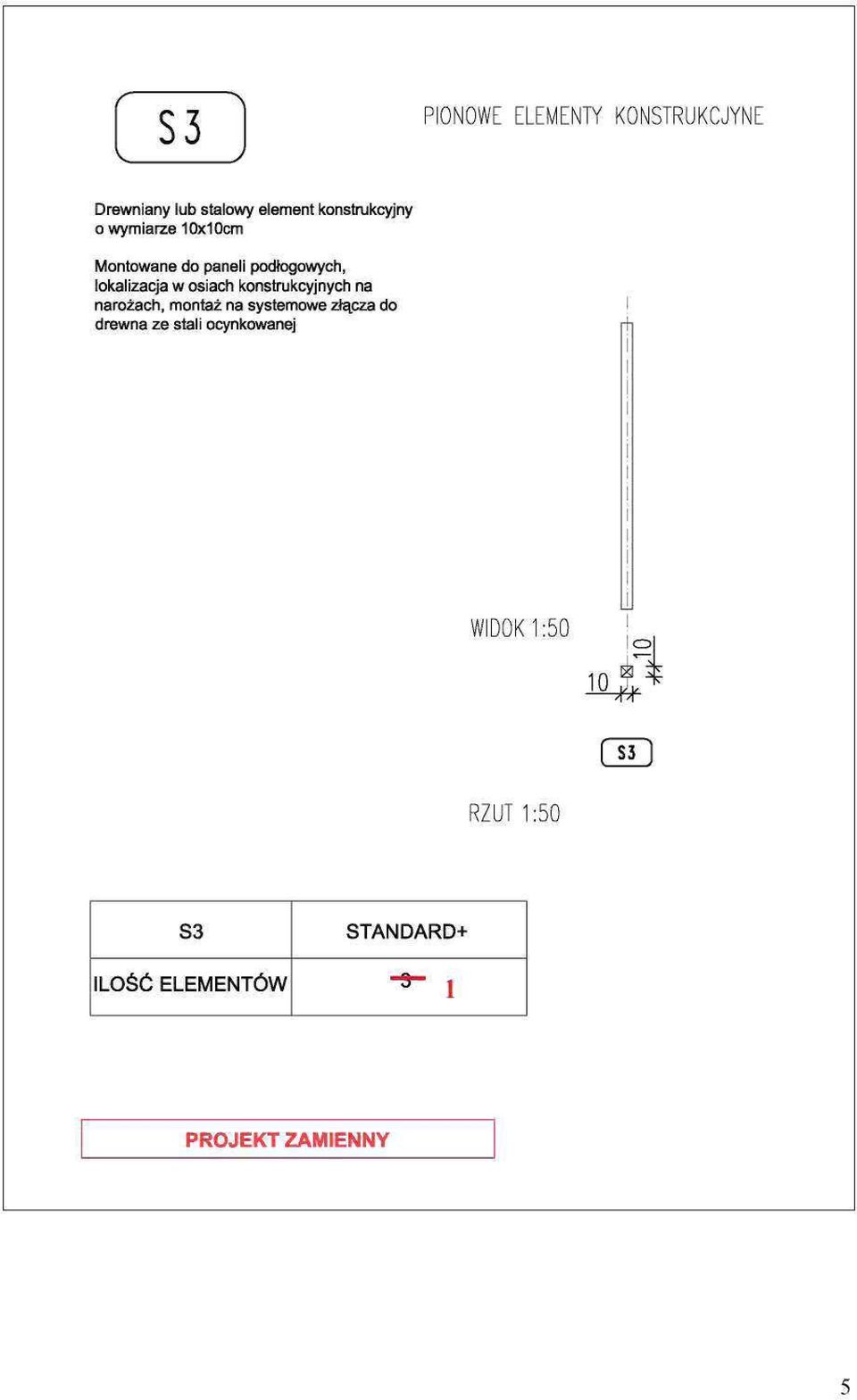

5 PIONOWE ELEMENTY KONSTRUKCJYNE Drewniany lub stalowy element konstrukcyjny o wymiarze 10x10cm Montowane do paneli podłogowych, lokalizacja w osiach konstrukcyjnych na narożach, montaż na systemowe złącza do drewna ze stali ocynkowanej WIDOK 1:50 GD RZUT 1:50 S3 ILOŚĆ ELEMENTÓW "*" 1 %

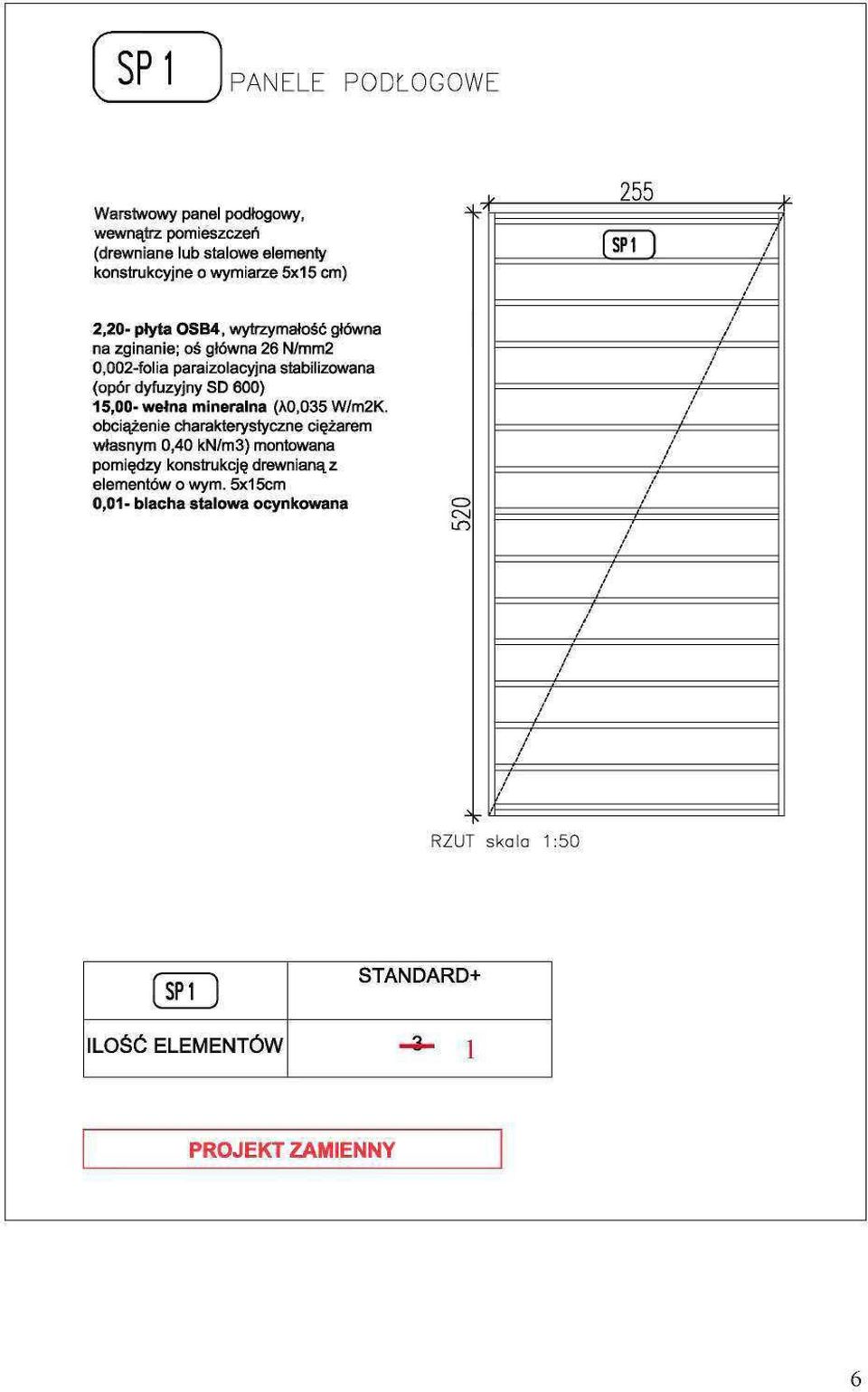

6 PANELE PODŁOGOWE Warstwowy panel podłogowy, wewnątrz pomieszczeń (drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15 cm) 255 fspri -,- 2,20- płyta OSB4, wytrzymałość główna na zginanie; oś główna 26 N/mm2 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 15,00- wełna mineralna (A0.035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,01- blacha stalowa ocynkowana o CNI l i 2 / 7 * RZUT skala 1:50 SP1 ILOŚĆ ELEMENTÓW -*- 1 6

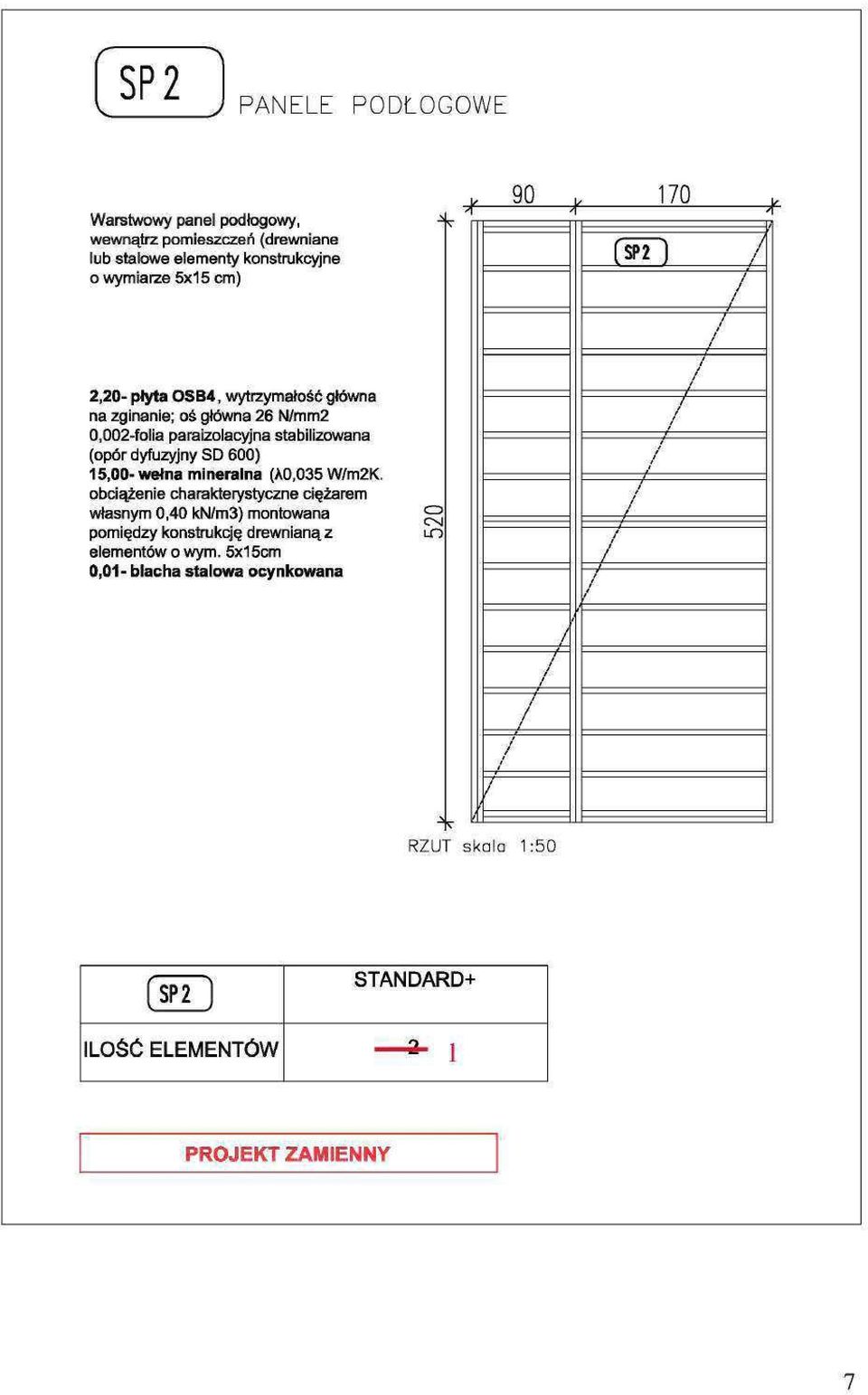

7 PANELE PODŁOGOWE Warstwowy panel podłogowy, wewnątrz pomieszczeń (drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15 cm) r 9,ir 1 7 * fin / / / 2,20- płyta OSB4, wytrzymarość główna na zginanie; oś główna 26 N/mm2 0,002-folia para izolacyjna stabilizowana (opór dyfuzyjny SD 600) 15,00-wełna mineralna (A0,035W/m2K obciążenie ctiarakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianąz elementów owym. 5x15cm 0,01- blacha stalowa ocynkowana C 3 / t / / 1 / ć / / / i / / ' / / / / / RZUT skalo 1:50 (SP2 ) ILOŚĆ ELEMENTÓW - * i 7

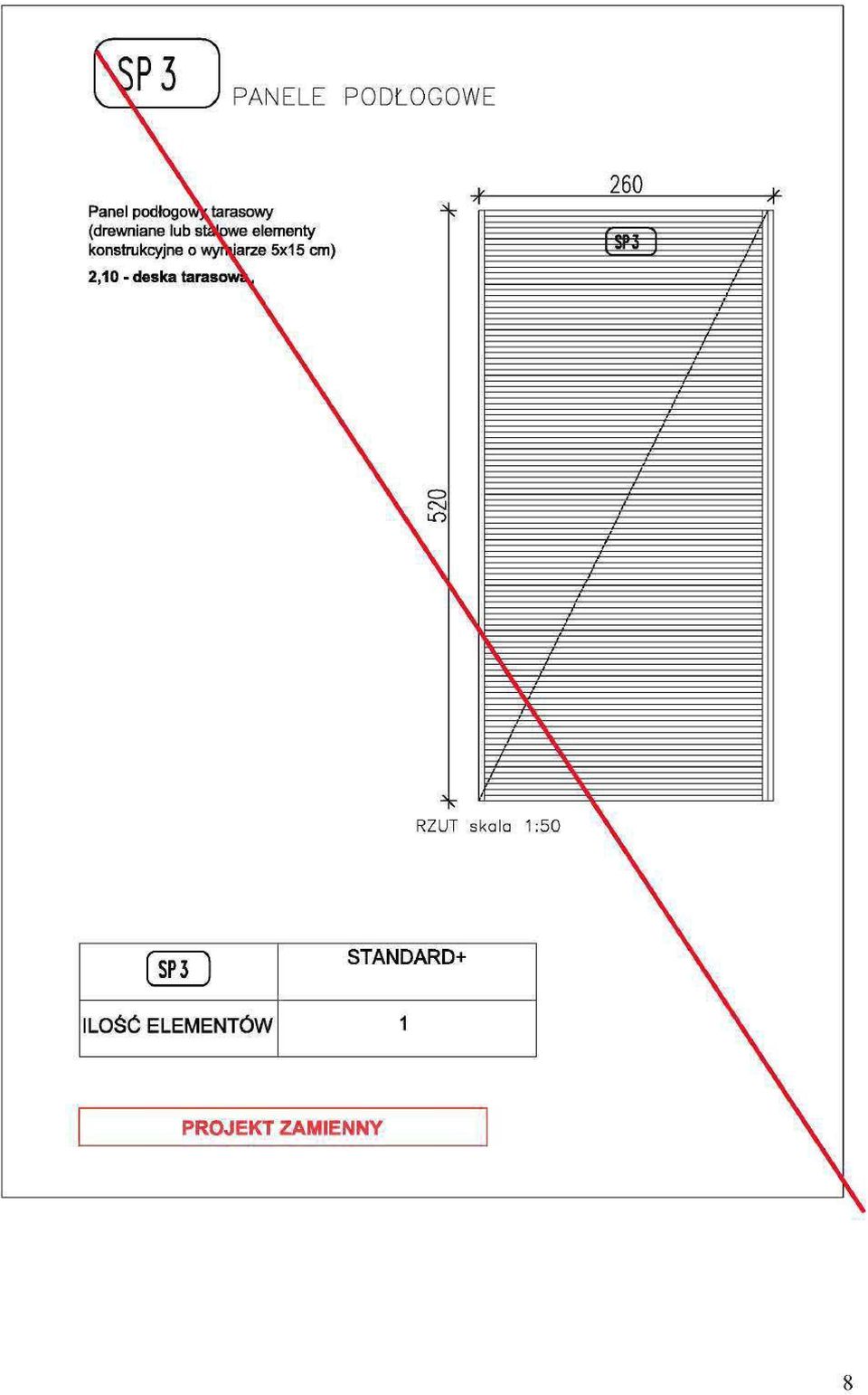

8 ;P3 PANELE PODŁOGOWE Panel podłogowi tarasowy (drewniane lub startowe elementy konstrukcyjne o wymiarze 5x15 cm) 2,10 - deska taras «260 ->*- O CNI RZUT skala 1:50 [SP3 ) ILOŚĆ ELEMENTÓW 1 B

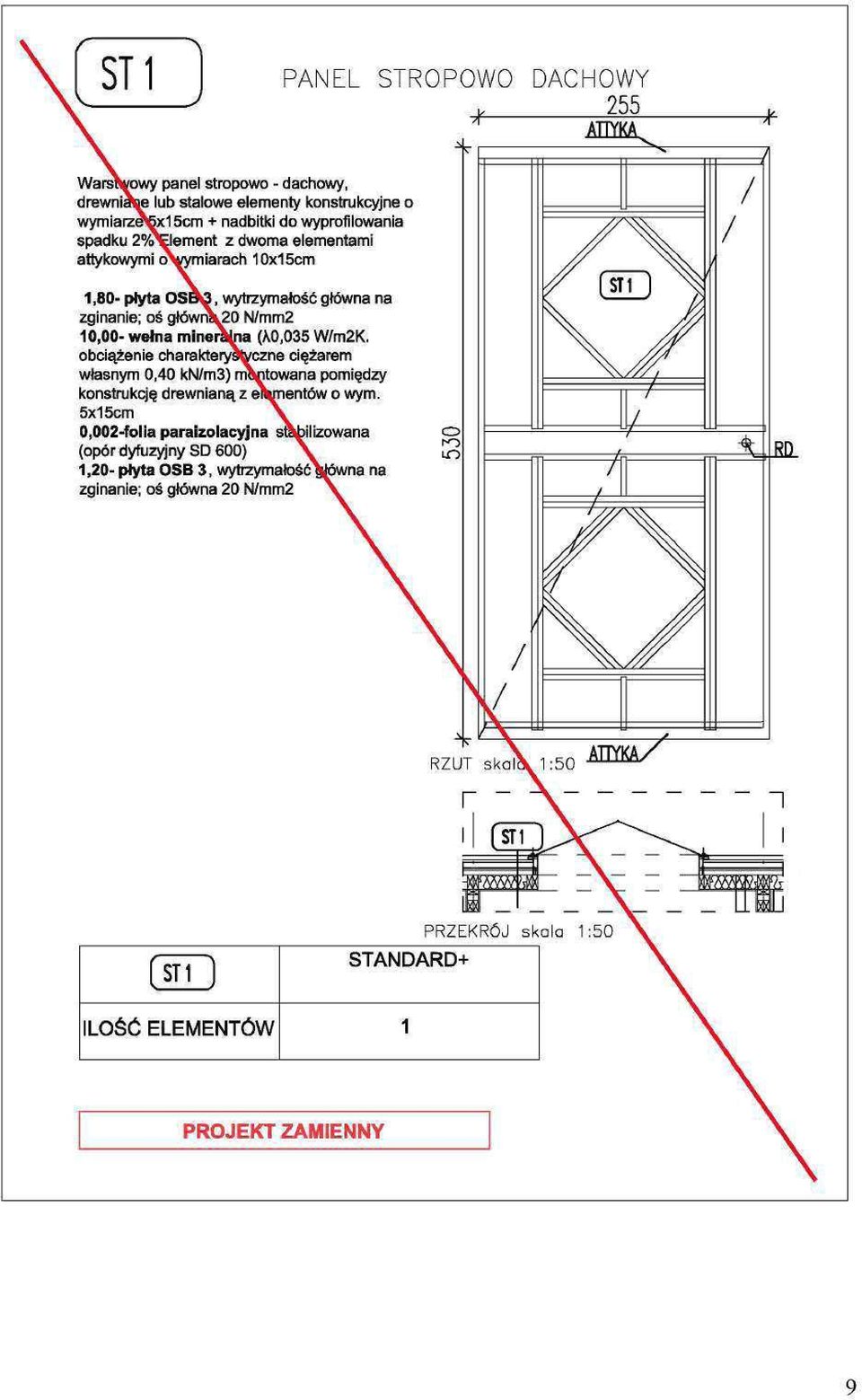

9 PANEL STROPOWO DACHOWY 255 ATTYKA Warstwowy panel stropowo - dachowy, drewniane lub stalowe elementy konstrukcyjne o wymiarze\5x15cm + nadbitki do wyprofilowania spadku 2 /L^EIement z dwoma elementami attykowymi c^ymiarach 10x15cm 1,80-płyta OS&3, wytrzymałość główna na zginanie; oś główr\ 20 N/mm2 10,00- wełna m l i w n W (X0,035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,2D- płyta OSB 3, wytrzymałość ^ ( f e ; B ; if ; zginanie; oś główna 20 N/mm2 CED STANDARD* PRZEKRÓJ skala 1:50 ILOŚĆ ELEMENTÓW 1 9

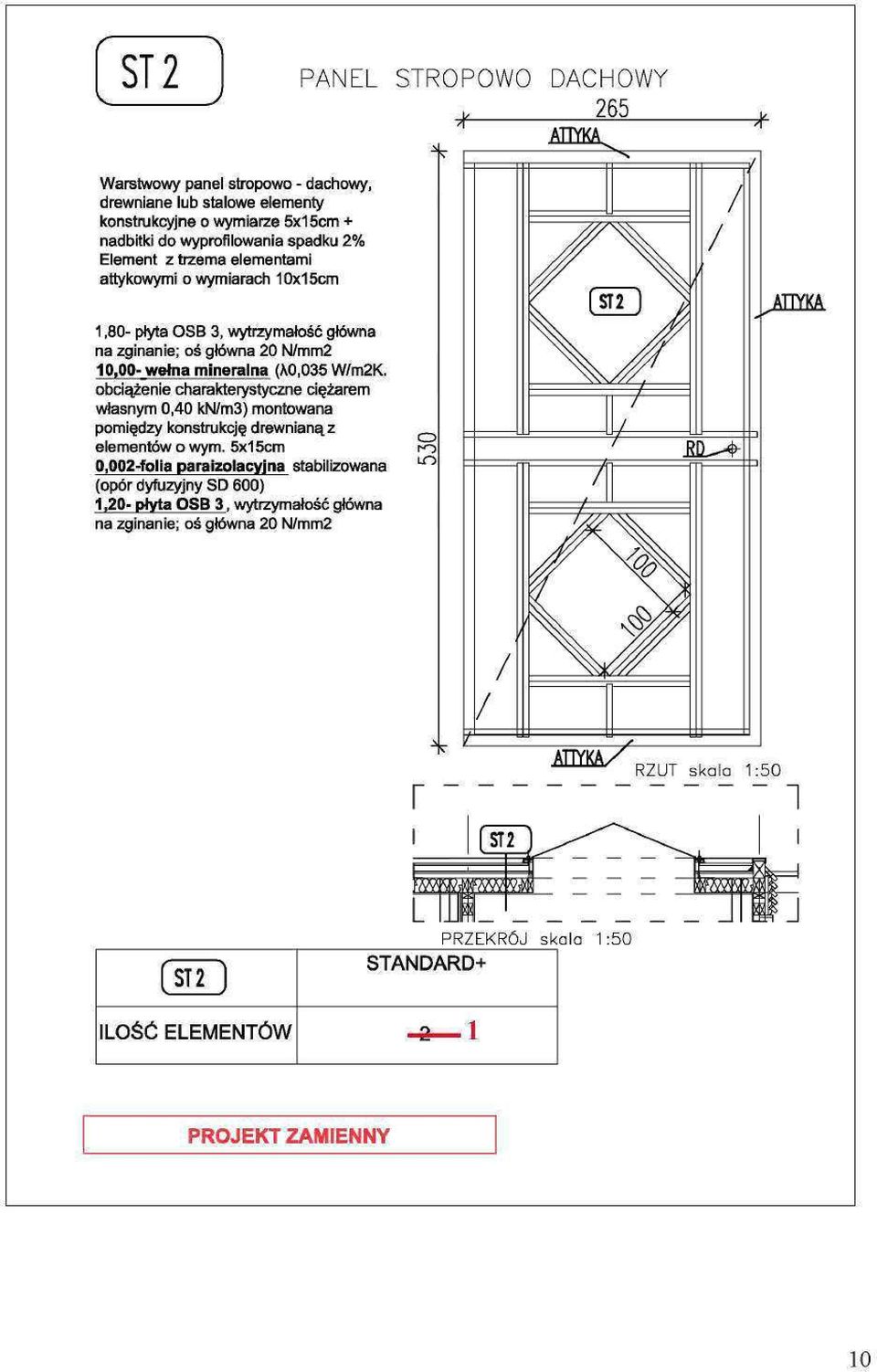

10 PANEL STROPOWO DACHOWY 265 ATTYKA Warstwowy panel stropowo - dachowy, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x15cm + nadbitki do wyprofilowania spadku 2% Element z trzema elementami attykowymi o wymiarach 10x15cm 1,80- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 10,00-wełna mineralna (A0.035 VWm2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,002-fol i a paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie, oś główna 20 N/mm2 O to iedfm ATTYKA7* RZUT skalo 1:50 (ST2 ) ILOŚĆ ELEMENTÓW STANDARD* ^-i PRZEKRÓJ skala 1:50 10

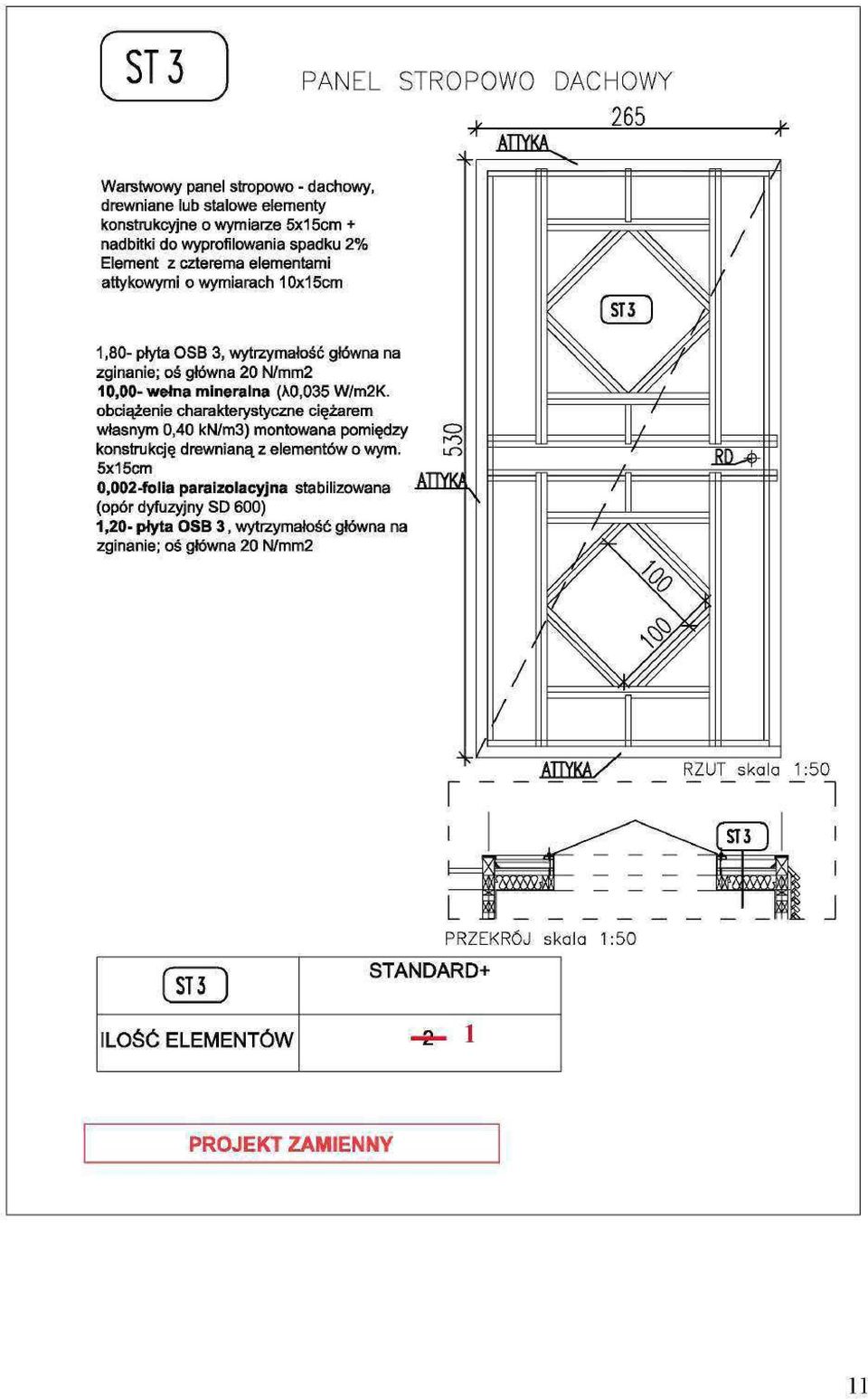

11 Warstwowy panel stropowo - dachowy, drewniane lub stalowe elementy konstiukcyjne o wymiarze 5x15cm + nadbitki do wyprofilowania spadku 2% Element z czterema elementami attykowymi o wymiarach 10x15cm PANEL STROPOWO + AHYKA DACHOWY 265 1,80- płyta OS8 3, wytrzymałość główna na zginanie; oś główna 20 Wmm2 10,00- wełna mineralna (A0.035 VWm2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x15cm 0,0D2-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 M/mm2 ATTYKAX' RZUT skala 1:50 1 (ST3 ] PRZEKRÓJ skala 1:50 J ILOŚĆ ELEMENTÓW - e

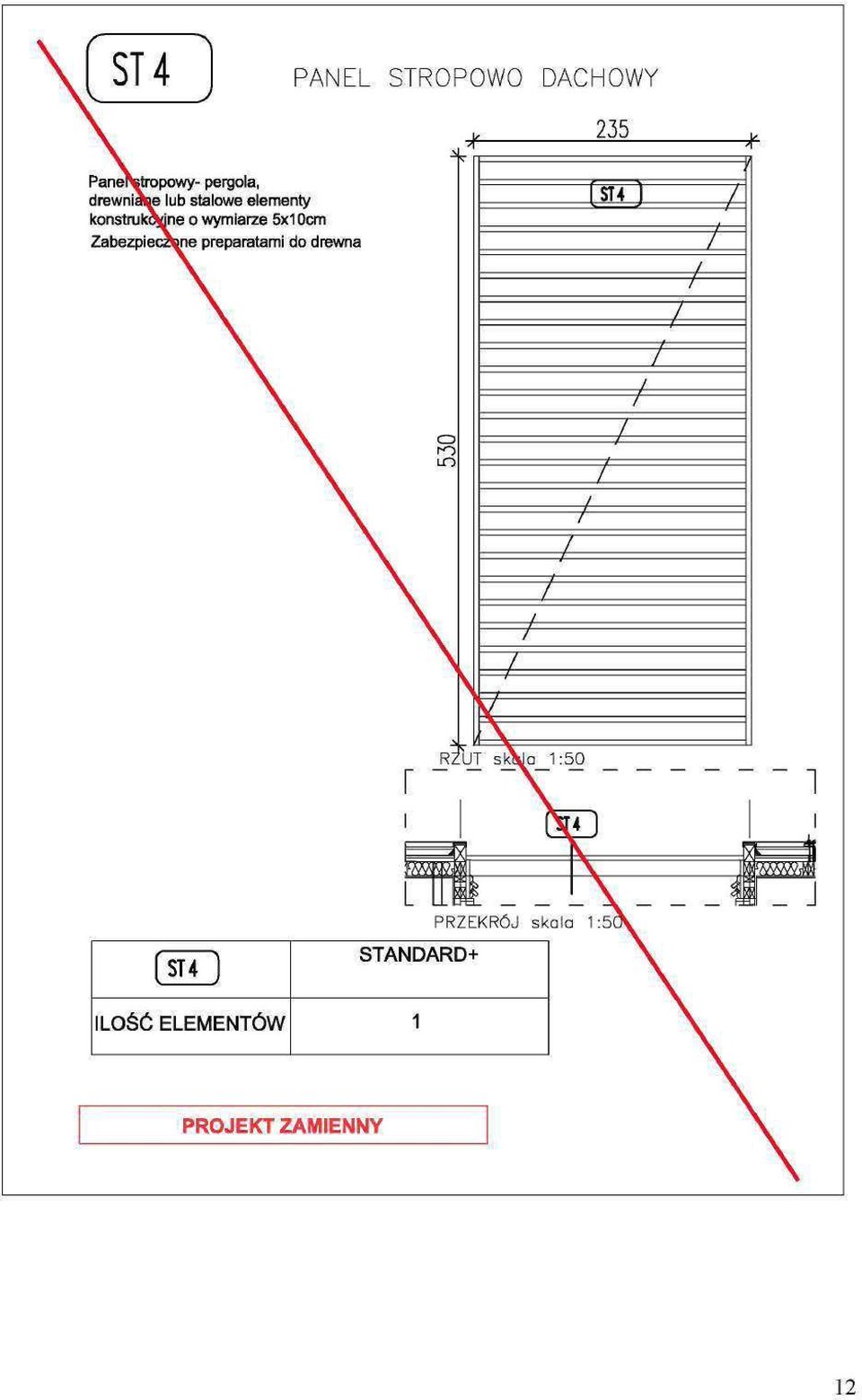

12 ST 4 PANEL STROPOWO DACHOWY PaneYtropowy- pergola, drewniaw lub stalowe łementy konstrulccfene o wymiarze 5x1 Qcm Zabezpieczane preparatami do drewna CD # 7 # 7 S 235 SE 7 2 ^ 7 2 # 7 2 dd r " RZUT s k \ a 1:50 i fi \ 4 - / nprzekrój skala 1:5C ILOŚĆ ELEMENTÓW 1 SMWJ I I i _ J 12

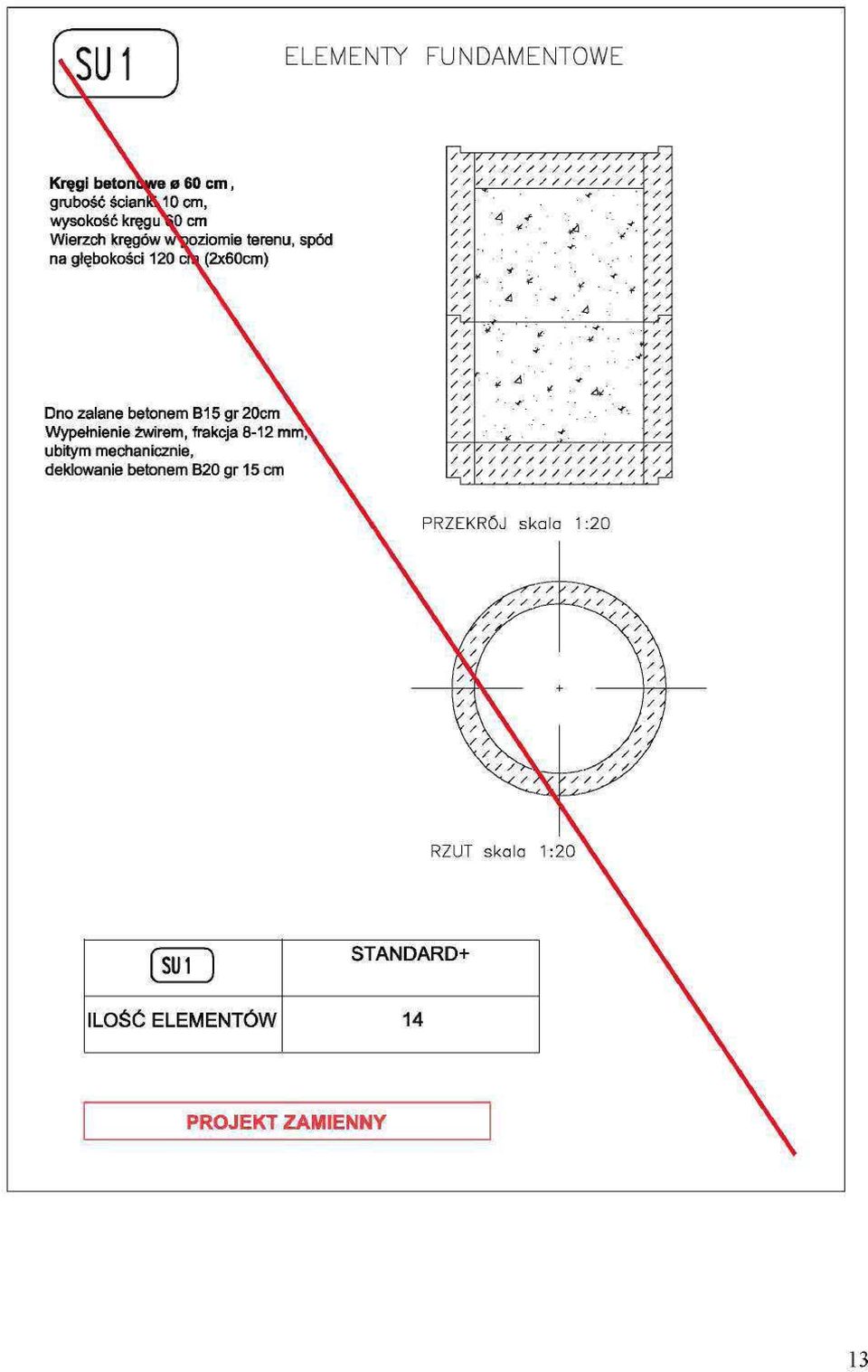

13 ELEMENTY FUNDAMENTOWE Kręgi betonowe a 60 cm, grubość ś c i a n k o cm, wysokość kręgu\>0 cm Wierzch kręgów w\ioziomie terenu, spód na głębokości 120 c \ (2x60cm) Dno zalane betonem B15 gr 20cm Wypełnienie żwirem, frakcja 8-12 mm) ubitym mechanicznie, deklowanle betonem B20 gr 15 cm / s / s / s f / TU / i> / s / ś f / /_/ /////////////, /////>;///////.?. ///////////// ///////////// f *, j / * / * / ; I? / / J / ś / ~~7~/ / i PRZEKRÓJ skala 1:20 RZUT skala 1:20 [SU1 ) ILOŚĆ ELEMENTÓW 14 13

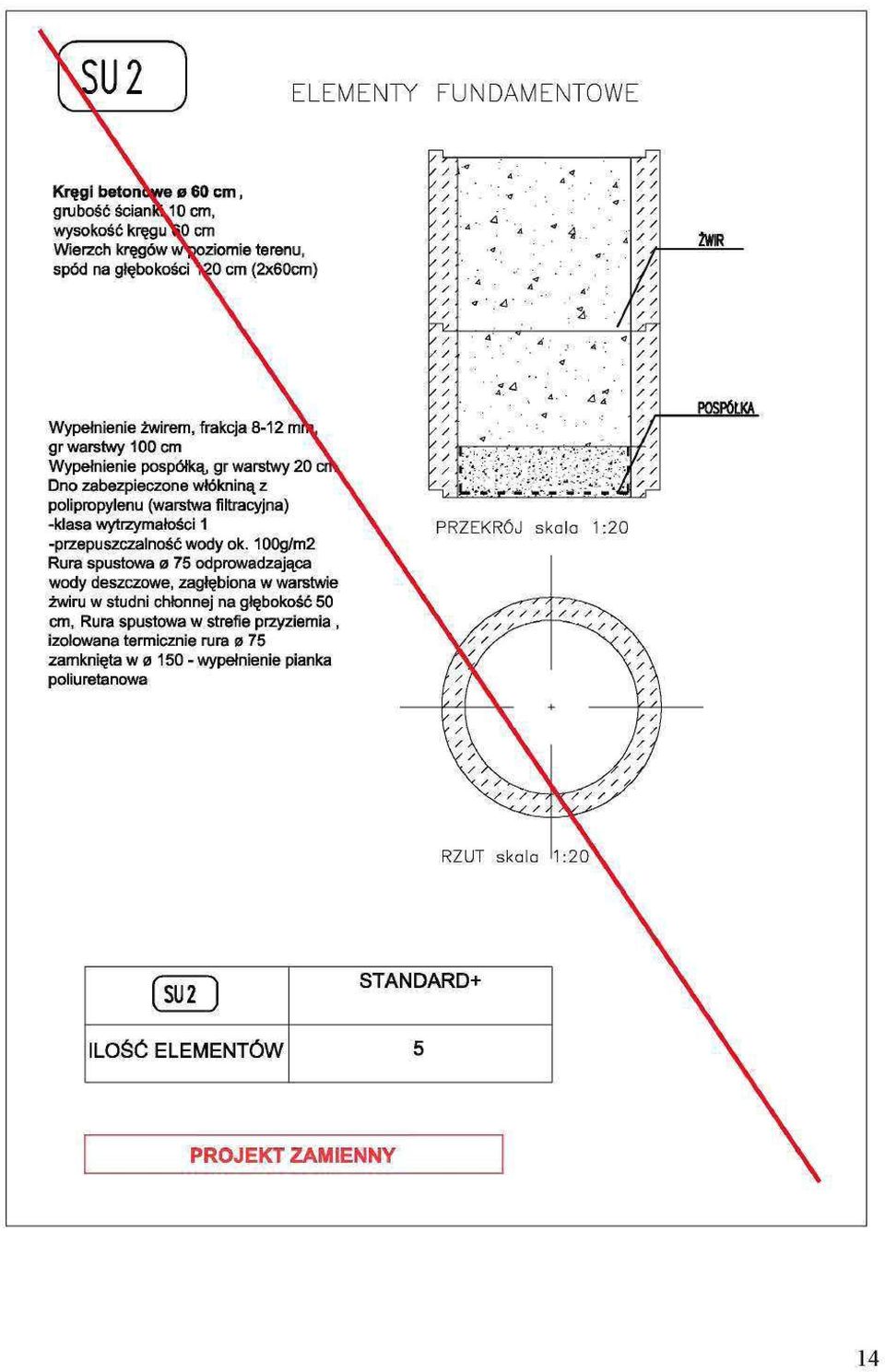

14 ELEMENTY FUNDAMENTOWE Kręgi betonbwe 0 60 cm, grubość ścianfllio cm, wysokość kręgu''5.0 cm Wierzch kręgów w*coziomie terenu, spód na głębokości 120 cm (2x60cm) Wypełnienie żwirem, frakcja 8-12 mr; gr warstwy 100 cm Wypełnienie pospółką, gr warstwy 20 ( Dno zabezpieczone włókniną z polipropylenu (warstwa filtracyjna) -klasa wytrzymałości 1 -przepuszczalność wody ok. 10Dg/m2 Rura spustowa 0 75 odprowadzająca wody deszczowe, zagłębiona w warstwie żwiru w studni chłonnej na głębokość 50 cm, Rura spustowa w strefie przyziemia, izolowana termicznie rura 0 75 zamknięta w wypełnienie pianka poliuretanowa / r * * s / / > / ś. / TH_ / ' / f / ' / ty // PRZEKRÓJ skala 1:20 2W:R.TOPSLKL RZUT skalo 1:20 (SU2 ) ILOŚĆ ELEMENTÓW 5 14

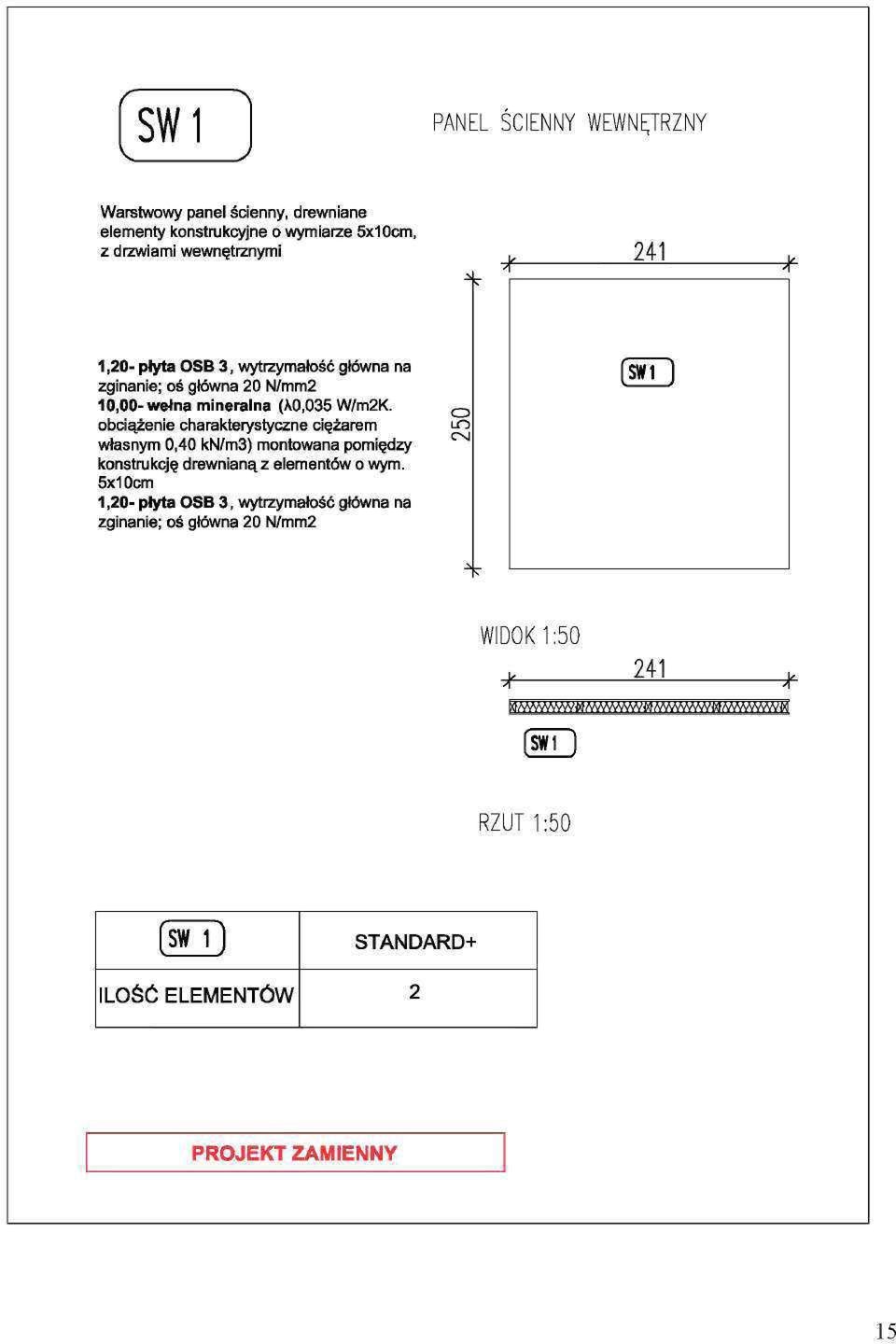

15 PANEL ŚCIENNY WEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x10cm, z drzwiami wewnętrznymi 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 10,00- wełna mineralna (A0.035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x1 Ocm 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 Mfmm2 CNI WIDOK 1: RZUT 1:50 sw i ] ILOŚĆ ELEMENTÓW 2 15

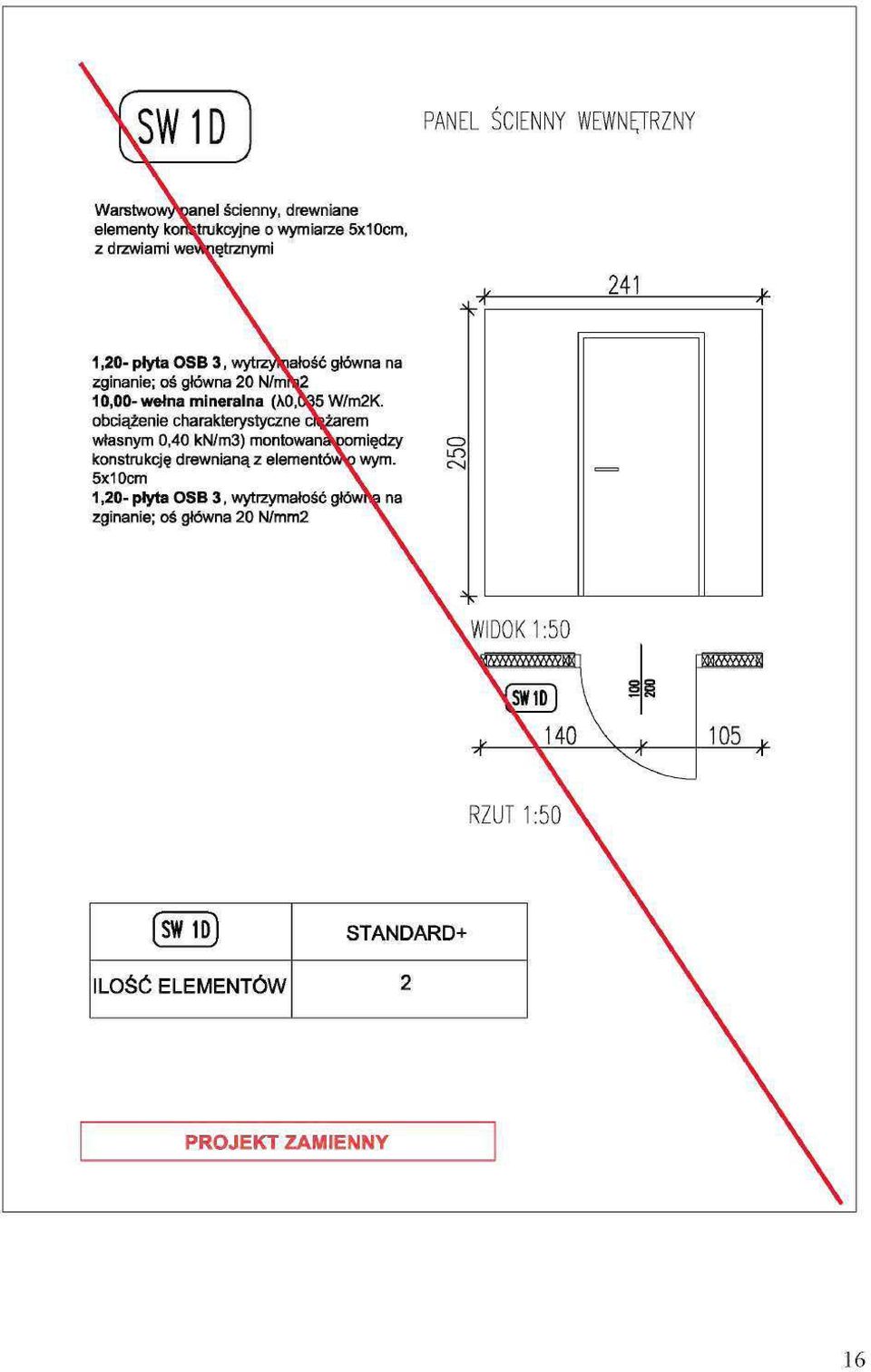

16 PANEL ŚCIENNY WEWNĘTRZNY -I ścienny, drewniane ukcyjne o wymiaize 5x1 Ocm, nębznymi 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mfl 10,00-wełna mineralna (AO.fiflS W/m2K. obciążenie charakterystyczne cfeżarem własnym 0,40 kn/m3) montowanacomiędzy konstrukcję drewnianą z elementów^ wym. 5x1 Ocm 1,20- płyta OSB 3, wytrzymałość głów^g na zginanie; oś główna 20 N/mm2 WIDOK 1:50 \ M W W M W «\ S H K I D ) \ 1 WSWWH 105 t \ \ 4 RZUT 1:50 SW ID) ILOŚĆ ELEMENTÓW 2 16

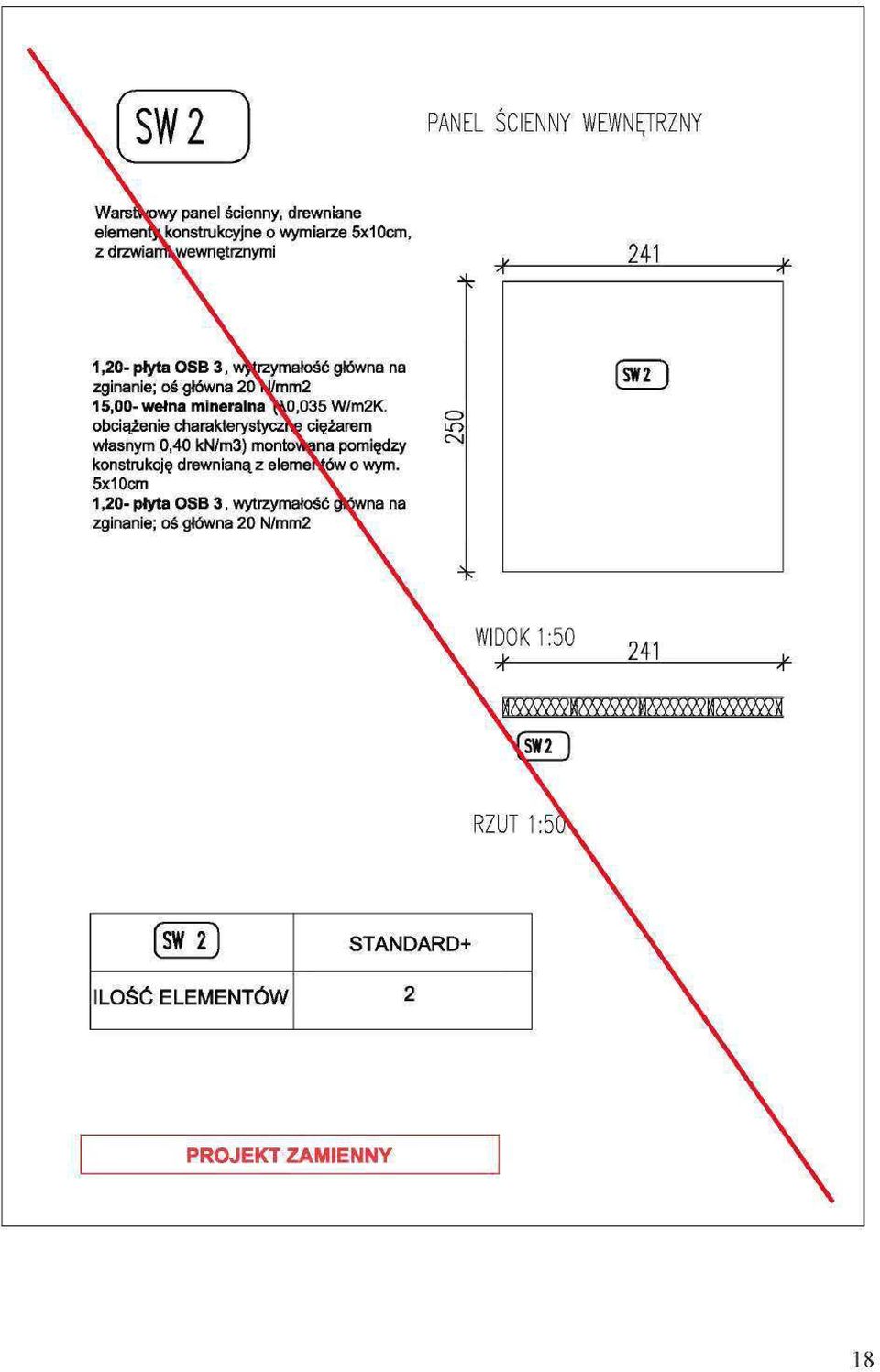

17 SW40 PANEL ŚCIENNY WEWNĘTRZNY WarBtwoV' panel ścienny, drewniane elementy Bcnstnikcyjne o wymiarze 5x100^ z drzwiami wewnętrznymi % 241 -, < 1,20- płyta OSB 3, wyłteymatość główna na zginanie; oś główna 20 NSrrim2 10,00- wełna mineralna (\),035 W/m2K obciążenie charakterystyczni ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elemer\jw o wym. 5x1 Oom 1,20- płyta OSB 3, wytrzymałość glfcwt-.f na zginanie; oś główna 20 N/mm2 m \ WIDOK 1:50 RZUT 1:! SW40) ILOŚĆ ELEMENTÓW 2 17

18 PANEL ŚCIENNY WEWNĘTRZNY Warsa»wy panel ścienny, drewniane elemenk konstrukcyjne o wymiarze 5x1 Ocm, z drzwiami wewnętrznymi 1,20- płyta OSB 3, wjtrzymałość główna na zginanie; oś główna 20X/mm2 15,00-wełna mineralna (10,035 W/m2K obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianąz elementów o wym. 5x1 Ocm 1,20- płyta OSB 3, wytrzymałość gtgwssj u-. zginanie; oś główna 20 N/mm2 csl WIDOK 1:50 * 241 IflMyMWMWHMWMMWWH ' S W 2 RZUT 1:5C (SW 2 ) ILOŚĆ ELEMENTÓW 2 18

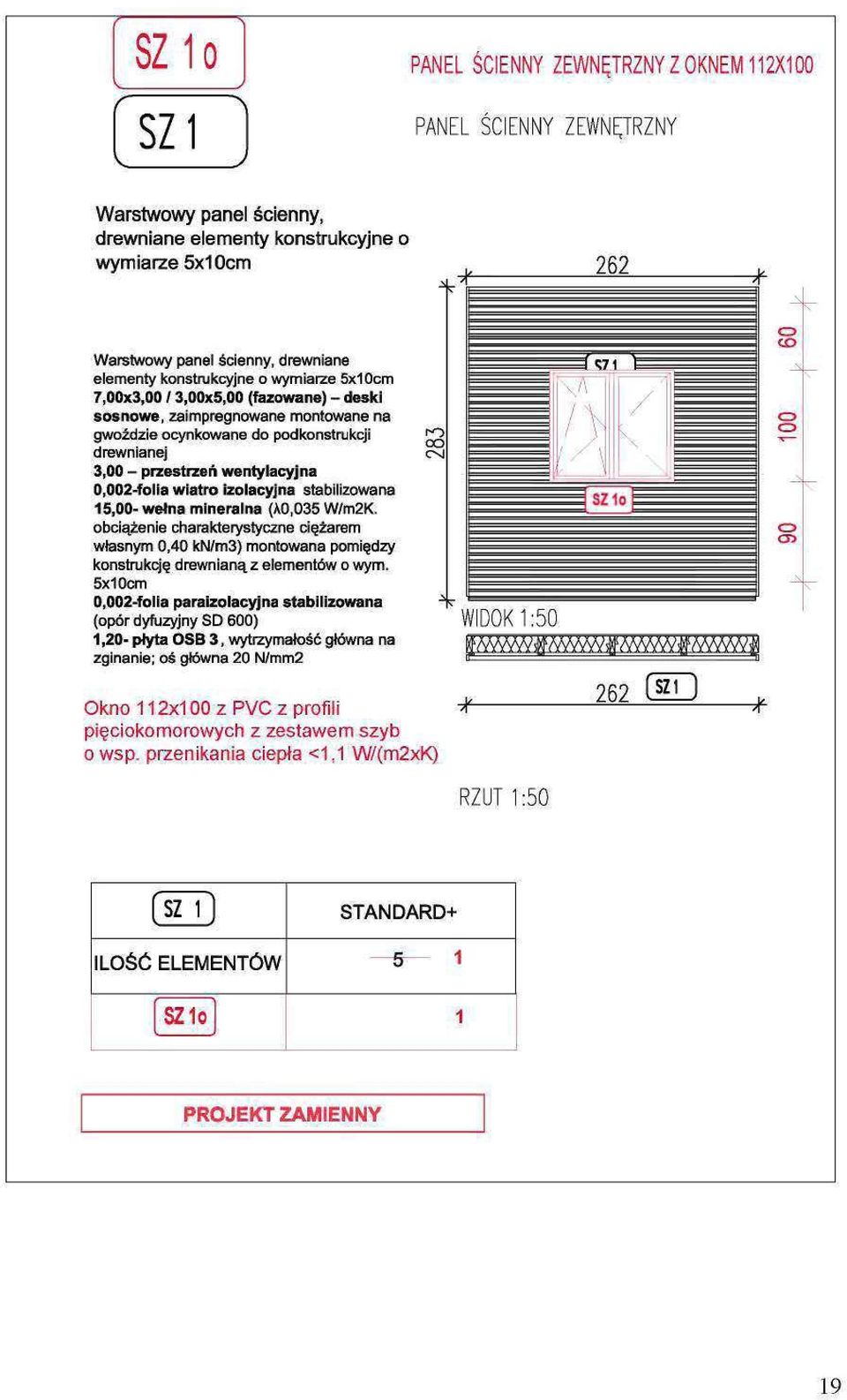

19 PANEL ŚCIENNY ZEWNĘTRZNY Z OKNEM 112X100 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm Warstwowy pane! ścienny, drewniane elementy konstrukcyjne o wymiarze 5x10cm 7,00x3,00 / 3,00x5,00 (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizowana 15,00- wełna mineralna (W.035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów owym, 5x1 Ocm 0,002-folla paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 Okno 112x100 z PVC z profili pięciokomorowych z zestawem szyb o wsp. przenikania ciepła <1,1 W/(m2xK) WIDOK 1:50 * 262 UD RZUT 1:50 CU) r 1 ILOŚĆ ELEMENTÓW O ' SZ1o 1 19

20 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej Warstwowy panef ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 7,00x3,00 / 3,00x5,00 (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizowana 15,00- wełna mineralna (\0,035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x1Ocm 0,002-folia paraizolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; Oś główna 20 N/mm2 WIDOK 1:50 RZUT 1:50 SZIDo) ILOŚĆ ELEMENTÓW 1

21 PANEL ŚCIENNY ZEWNĘTRZNY WarstwcW panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5»i0cm z drzwiami wejściowymi zewnętrzny mrv konstrukcji drewnianej Warstwowy panel i drewniane elementy konstaikcyjne o wymiarze 5x1 Dcm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 7,00x3,00 / 3,D0x5,00 (fazowarę) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do podkonsi drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabili; 15,00- wełna mineralna (M,035W/m2K obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów owym. 5x1Ocm 0,002-folia para izolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 RZUT 1:50' [SZIDb ILOŚĆ ELEMENTÓW 1 2i

22 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 262 Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 7,00x3,00 / 3,00x5,00 (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizowana 15,00- wełna mineralna (AO.035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów wym. 5x1Ocm 0,002-folia para izolacyjna stabilizowana (opór dyfuzyjny SD 500) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 r o CNI J T WIDOK 1:50 m ^ ^ S Z I D c ^ 101 i = gffiwwrwl RZUT 1:50 SZIDc ILOŚĆ ELEMENTÓW 1 22

23 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x10cm? Ł 262 -X- Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x10cm 7,00x3,00,' 3,00x5,00 (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizowana 15,00-wełna mineralna (A0.D35 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x1 Oem 0,002-folia para izolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20-płyta OSB 3, wytrzymałość główna na zginanie; oś g-łówna 20 N/mm2 PO co CNI J r * IDQK 1: UD RZUT 1:50 SZ 2 ILOŚĆ ELEMENTÓW - s

24 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x10cm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 262 -,<- Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 7,00x3,00 / 3,00x5,00 (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wlatro izolacyjna stabilizowana 15,00- wełna mineralna (AO-,035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x1 Ocm 0,002-folia para izolacyjna stabilizowana [opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 oo CNI WIDOK 1:50 RZUT 1:50 (SZ2Da] ILOŚĆ ELEMENTÓW 1 24

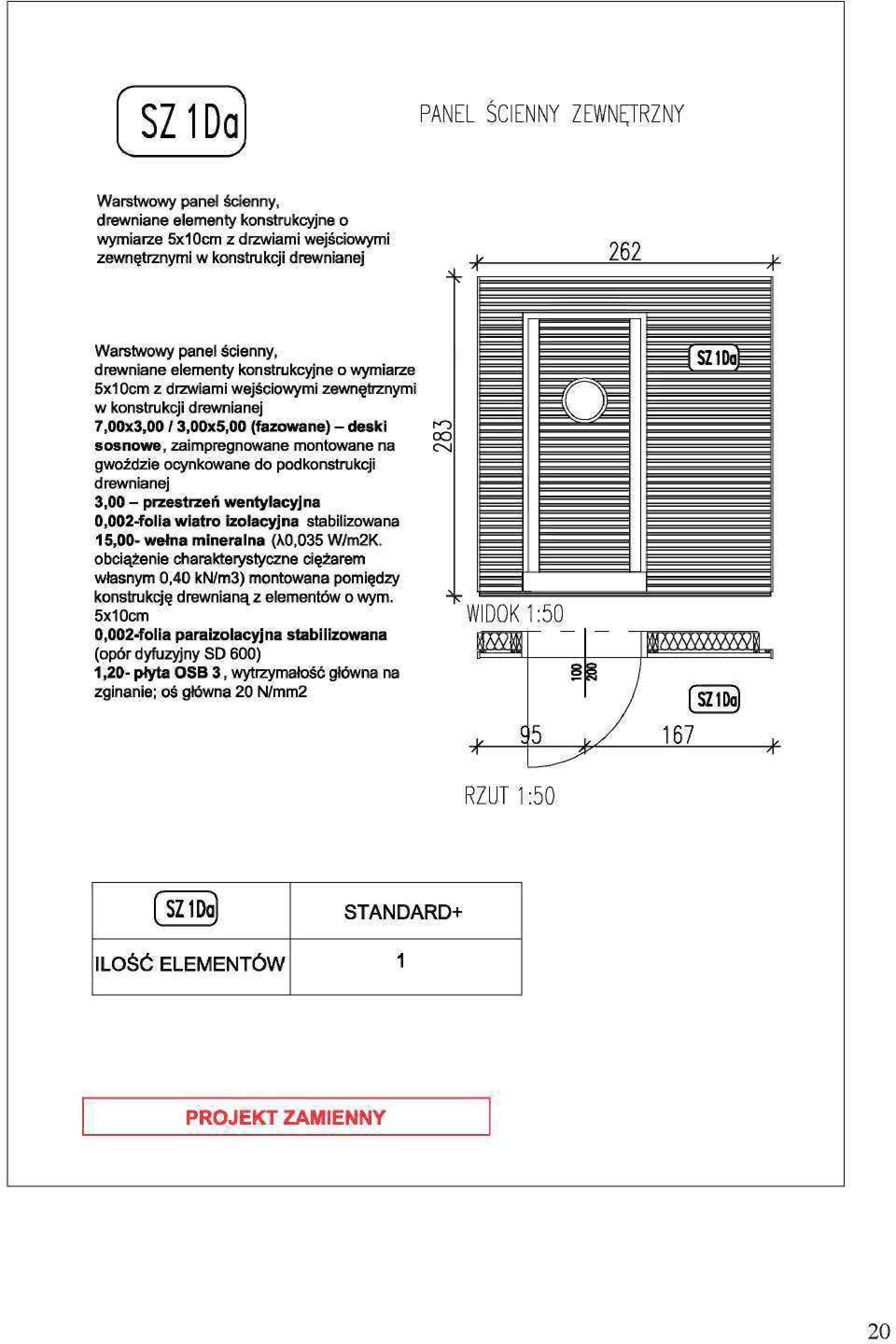

25 SZ2Db PANEL ŚCIENNY ZEWNĘTRZNY WarstwowYpanel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1Bcm z drzwiami wejściowymi zewnętrznymi wskonstrukcji drewnianej Warstwowy panel ścienny drewniane elementy konstrukcyjne o wymiarze 5x1 Ocm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 7,00x3,00 / 3,00x5,00 (fazowanej- deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wiatro izolacyjna stabilizować 15,00-wełna mineralna (A0.035 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów o wym. 5x1 Ocm 0,002-folia para izolacyjna stabilizowana (opór dyfuzyjny SD 800) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś grówna 20 N/mm2.WIDOK 1:50 RZUT 1:50 'sz2db ILOŚĆ ELEMENTÓW 1 25

26 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x10cm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej \ * fc Warstwowy panel ścienny, drewniane elementy konstrukcyjne o wymiarze 5x1 Dcm z drzwiami wejściowymi zewnętrznymi w konstrukcji drewnianej 7,00x3,00 / 3,00x5,00 (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do pod konstrukcji drewnianej 3,00 - przestrzeń wentylacyjna 0,002-folia wratro izolacyjna stabilizowana 15.D0- wełna mineralna <M),Q35 W/m2K. obciążenie charakterystyczne ciężarem własnym 0,40 kn/m3) montowana pomiędzy konstrukcję drewnianą z elementów owym. 5x1 Ocm 0,002-folia para izolacyjna stabilizowana (opór dyfuzyjny SD 600) 1,20- płyta OSB 3, wytrzymałość główna na zginanie; oś główna 20 N/mm2 O WIDOK 1:50 timyawwg (SZ2Dc) &8 i m ]M\ y 167 A V A RZUT 1:50 (SZ2Dc ILOŚĆ ELEMENTÓW 1 26

27 PANEL ŚCIENNY ZEWNĘTRZNY Warstwowy panel ścienny, drewniane lub stalowe elementy konstrukcyjne o wymiarze 5x1 Ocm 7,00x3,00 / 3,L9x5,0D (fazowane) - deski sosnowe, zaimpregnowane montowane na gwoździe ocynkowane do podkonstrukcji drewnianej 3,00 - przestrzeń wefłmacyjna 0,002-f o I i a w i atro izo I acyj na sta b i I i zo wa n a 15,00- wełna mineralna (fo,035 W/m2K. obciążenie charakterystycznaciężarem własnym 0,40 kn/m3) montowwia pomiędzy konstrukcję drewnianą z elemem^w o wym. 5x1 Ocm 0,002-folla paralzolacyjna stabllt (opór dyfuzyjny SD 600) 1,20-płyta OSB 3, wytrzymałość głów: zginanie; oś główna 20 Kl/mm2 r o co o j 245 WIDOK 1: U D RZUT 1:50> (SZ4 ) ILOŚĆ ELEMENTÓW 2

28 WPUSTY DACHOWE Odprowadzenie wód tieszć%[wf;;i ' : ścianie za pomocą rur 0 podgrzewany kosz przejście w prześwicie między b^ynkami a ziemią zabezpieczone. Rura odporwadzająca 0 75 ocieplona pia\ką i obłożona/zamknięta w kolejnej rurze O =5 1 1 RZUT skala 1:20 (WD ] ILOŚĆ ELEMENTÓW 5 28

29 WENTYLATOR NAWIEWNY Wentylator nawiewny z nagrzeewnicąz filtrem; 4 wymiany/h 70m 3, moc wentylatora 40W, moc grzałki 4D0W ąjfli RZUT skala 1:20 (WN ) ILOŚĆ ELEMENTÓW * * 4 29

30 ww WENTYLATOR WYCIĄGOWY Wentylator wyciągowy o wydajności 70nrVH moc 40W, oprawy oświetleniowe 3x, włącznik. RZUT skala 1:20 WW ILOŚĆ ELEMENTÓW ~ t t

31 Obliczenia statyczne do projektu architektoniczno - budowlanego modułowego systemu zaplecza boisk sportowych ORLIK 2012 Pozycja 1. Panele dachowe 253x510cm 1.Obliczenia Al Ciężar własny pokrycie: pokrycie z papy =0,18*1,2=0,22 kn/ra 2 płyty OSB (0,018+0,012)*6,5 = 0,20* 1,2=0,24 kn/m 2 wełna mineralna 0,10*5 = 0,05*1,2-0,06 kn/m 3 konstrukcja 0,05*0,15*6/1.3 =0.04* 1,2-0,05 kn/m 2 0,47*1,2=0,57 kn/m 2 BI Śnieg wg PN-80/B-O2010zał. Zl-1 strefa II O l S = 0,90*1,4=1,26 kn/m 2 Cl Wiatr wg PN-77/B strefa II dlaa<20 C=-0,4 W = 0,4*0,35*1,8=0,25 kn/m 2 < 0,47 kn/m 2 Dl Obciążenia całkowite ciężar własny śnieg _ = 0,47*1,2-0.90*1.4 0,57 kn/m kn/m 2 1,37*1,34=1,83 kn/m 2 Pozycja 1.1 Konstrukcja panelu dachowego obramowanie qi=0,5*2,55*l,37*l,34=l 5 75*l,34=2,33kN/m M B =0,125*2,33*2,55 2 =l,894kn/m przyjęto 5*15cm drewno K 27 W K =187,5cm 3 J y =1406cm 4 j t w - u m r a r ~»~-~J~~- M k =187,5*13*10-3 =2,438kNm>l,894kNm * 175* *90000* zssj?\ i ^ ^ 1 Pozvcja,2. Panele podłoeowe 255*510cm 2,0 Obciążenia A2 Ciężar własny wykładzina 0,004*15 =0,06*1,2 0,07 kn/m 2 ' płyta OSB 0,022*6,5 =0,14*1,2 0,17 kn/m 2 wełna mineralna 0,15*0,50 =0,08*1,2 0,10 kn/m 2 blacha =0,08*1,2 0,10 kn/m 2 konstrukcia 0.05*0.15*6/0,4 =0.11* kn/m 2 0,47*1,2 0,58 kn/m 2 ścianki działowe =0,25*1,2 = 0,30 kn/m 2 obciążenie użytkowe -2.50*1.3 = 3.25 kn/m 2 p =2,75*1,3 3,58 kn/m 2 g+p=3,22*l,29 = 4,16 kn/m 2

32 2.1 Płyty OSB M=0,10*4,łó*0,4 2 =0,0666 knm 100 *2 3 Płyty: grubość 2 cm W K = =66,7cm J 66,6 '66.7 =lmpa<5,4mpa 2.2 Legary qi=0,4*3,22*l 7 29=l,29*ł,29=l,66kN/m M=0,125-1,6ó*2,55 2 = 1,349kNm W=487,5cm 3 I^MOórn' = - =7,2Mpa< 13MPa 187,5 UgięceMt=l,049kNm a = : =0,56cm< *255=0,85cm 300 Pozycja,3. Podwaliny żelbetowe ciężar ściany deski 0,025*6*1,1 wełna mineralna 0,10*0,5*1,2 płyta OSB 0,012*6,5*1,2 konstrukcja 0,05*1,2 Obciążenie podwaliny Podłoga 2,55*4,16 Ściana 3,0*0,41 Ciężar własny 0.20*0,75*24*1.4 M B =0,528*13,ió*l,7 2 =4,754kNm Przyjęto beton B2G Stal A III S 2 ==0,059 A=Kh67cm 2 1 Przyjęto górą i dołem po 2012 (2,26cm 2 ) W m i =0,75*S70*0,20*0,21=27,41kN>13,98kN ' ,85*13,16+ -=13,98 kn i? ' _ =0,20 kn/m 2 =0,06 kn/m 2-0,09 kn/m kn/m 2 2 0,41 kn/m 2 =10,61 kn/m = 1,23 kn/m - 1,32 kn/m 2 13,16 kn/m esi, ts,tó 2 ^ i?c?. Ł/ (?»_... U?9. Pozycja.4. Studnie fundamentowe 060 Obciążenie studni dach 1,2*2,55*1,83 podłoga2,7*2,55*4,16 ściany zewnętrzne 2,55*3,0*0,41 ściany zewnętrzne 1,70*3,0*0,41*2 podwalina 1,7*1,32 ciężar studni 0,785*0,6 2 *20*1,1*1,2 42,98 0,785 *0,6 J \52kPa*q, =\50kPa I =7,93 kn = 18,03kN =3,14 kn -4,18 kn =2,24 kn =7.46 kn kn InŁ STANI&AW STKOJEWS&I Upr- bud. ar 2975/59 z art ^101 Warszaw; ui. Grójecka i05/11 teł. (22)
