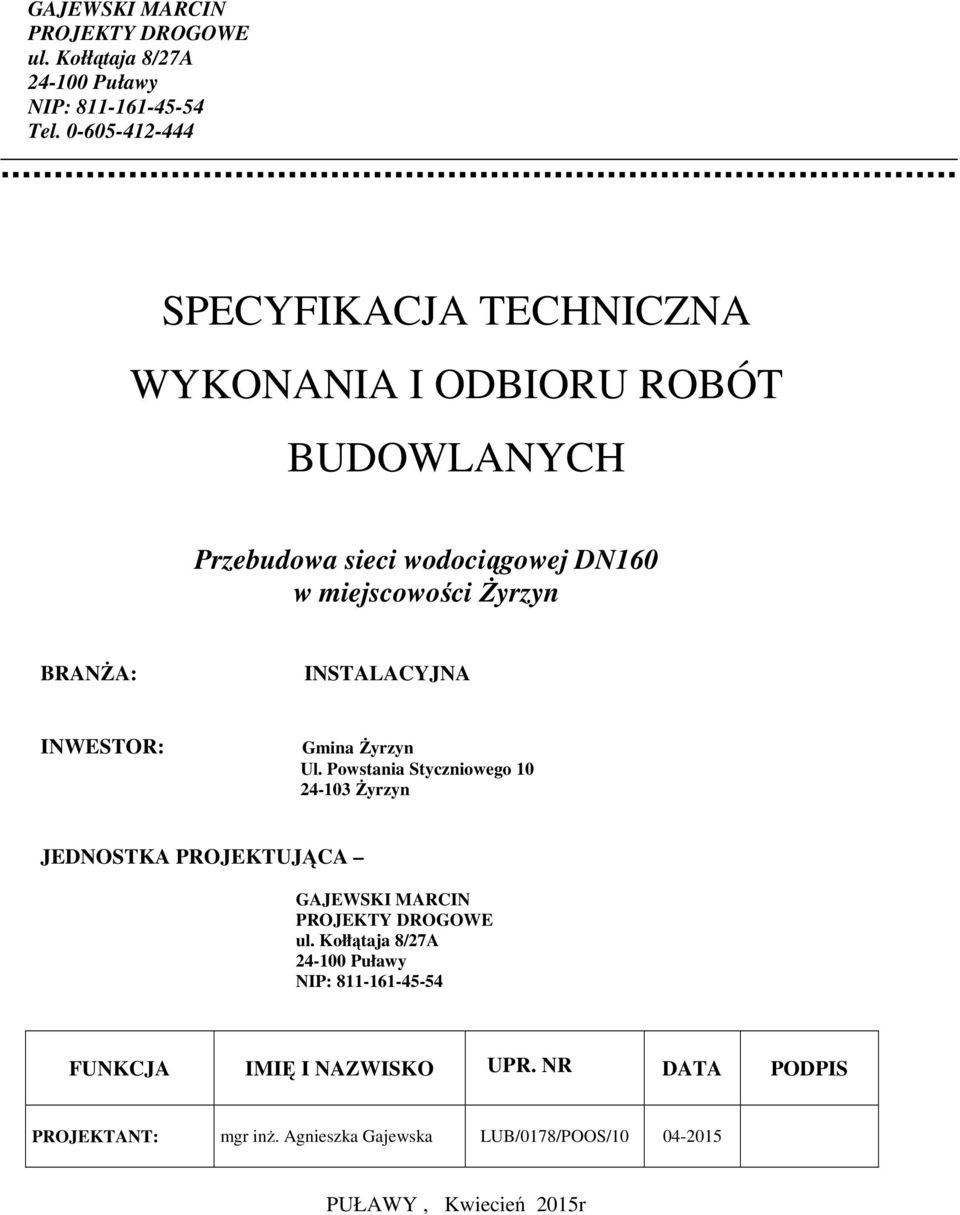

1 GAJEWSKI MARCIN PROJEKTY DROGOWE ul. Kołłątaja 8/27A Puławy NIP: Tel SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH Przebudowa sieci wodociągowej DN160 w miejscowości Żyrzyn BRANŻA: INSTALACYJNA INWESTOR: Gmina Żyrzyn Ul. Powstania Styczniowego Żyrzyn JEDNOSTKA PROJEKTUJĄCA GAJEWSKI MARCIN PROJEKTY DROGOWE ul. Kołłątaja 8/27A Puławy NIP: FUNKCJA IMIĘ I NAZWISKO UPR. NR DATA PODPIS PROJEKTANT: mgr inż. Agnieszka Gajewska LUB/0178/POOS/ PUŁAWY, Kwiecień 2015r

2 ST-1 WODOCIĄG 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej Przedmiotem niniejszej specyfikacji technicznej są wymagania szczegółowe wykonania i odbioru robót budowlanych podczas robót związanych z przebudowy sieci wodociągowej wzdłuż pasa drogowego drogi powiatowej w miejscowości Żyrzyn Zakres stosowania ST Szczegółowa specyfikacja techniczna wykonania i odbioru robót budowlanych (ST) stanowi obowiązujący dokument przetargowy i kontraktowy przy zlecaniu robót wymienionych w pkt Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót związanych z przedmiotową siecią wodociągową wykonywaną jako wymienną za istniejącą sieć wodociągową wykonaną z rur azbestowo cementowych. W zakres robót wchodzi wykonanie: Całkowita długość sieci wodociągowej: 1/ rurociąg Ø160 PE100 SDR17 532,1 m Urządzenia na sieci wodociągowej: 2/ zasuwa odcinająca DN150 wraz z obudową, teleskopowym trzpieniem i skrzynką do zasuw (zasuwa odcinająca na sieci) 1 szt. 3/ zasuwa odcinająca DN40 wraz z obudową, teleskopowym trzpieniem i skrzynką do zasuw 16 szt. 4/ zasuwa odcinająca DN50 wraz z obudową, teleskopowym trzpieniem i skrzynką do zasuw 5 szt. 5/ hydrant podziemny DN80 mm z zasuwą DN80 do zabudowy podziemnej 3 szt. W zakres robót wchodzi wykonanie: Ustalenia zawarte w niniejszej specyfikacji obejmują: wykonanie harmonogramu robót na wykonanie przebudowy sieci oraz uzgodnienie z Użytkownikiem, zakupienie i dostarczenie materiałów na plac budowy oraz ich składowanie wraz z zabezpieczeniem przed kradzieżą (ubezpieczenie placu budowy), wykonanie planu bioz", roboty przygotowawcze: wytyczenie trasy i obsługa geodezyjna, wykonanie wykopów kontrolnych, roboty ziemne, roboty montażowe i demontażowe, próby szczelności, płukanie i dezynfekcja przewodów, zasyp wykopów, odwoź nadmiaru ziemi, kontrola jakości Określenia podstawowe Aprobata techniczna - pozytywna ocena techniczna wyrobu, stwierdzająca jego przydatność do stosowania w

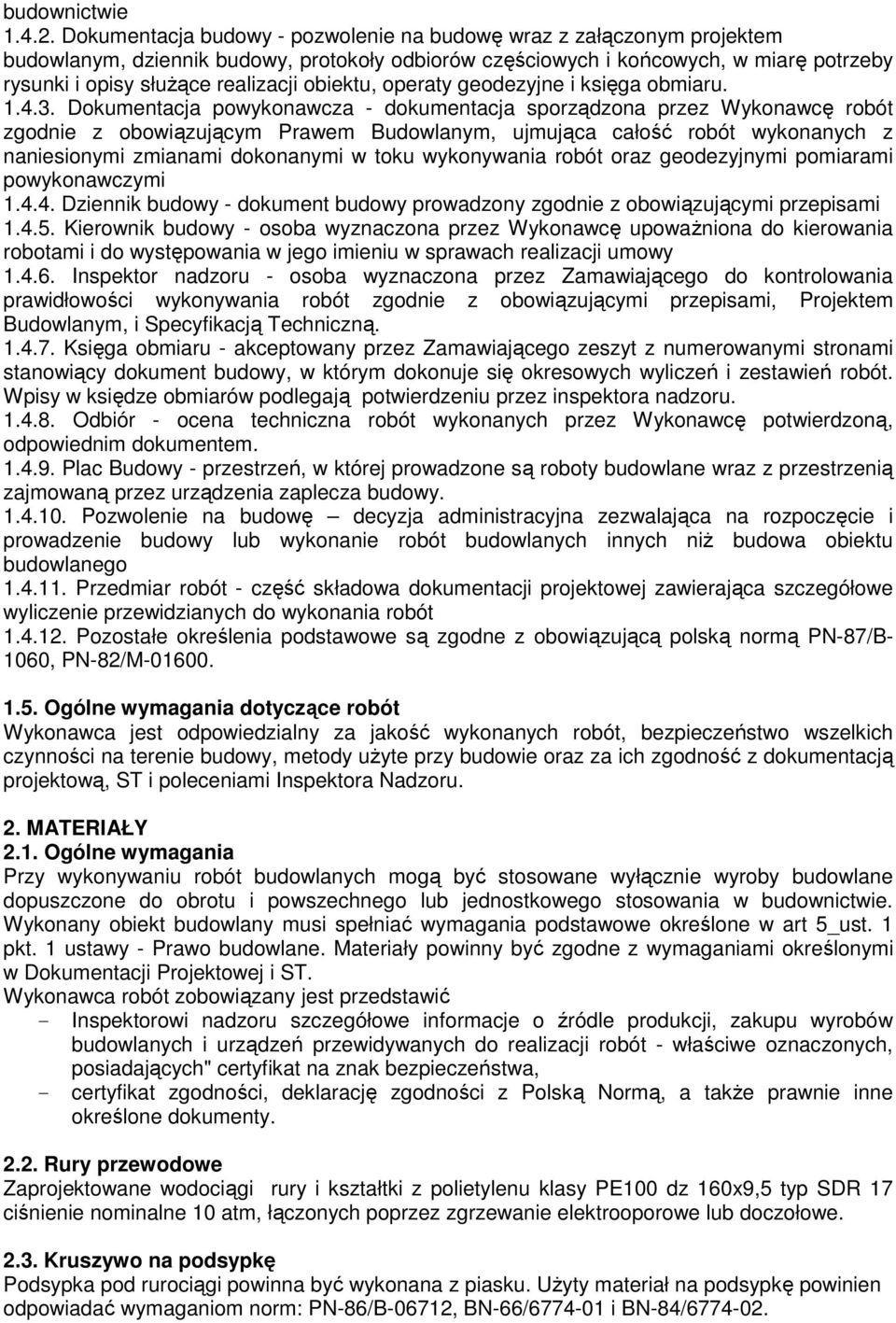

3 budownictwie Dokumentacja budowy - pozwolenie na budowę wraz z załączonym projektem budowlanym, dziennik budowy, protokoły odbiorów częściowych i końcowych, w miarę potrzeby rysunki i opisy służące realizacji obiektu, operaty geodezyjne i księga obmiaru Dokumentacja powykonawcza - dokumentacja sporządzona przez Wykonawcę robót zgodnie z obowiązującym Prawem Budowlanym, ujmująca całość robót wykonanych z naniesionymi zmianami dokonanymi w toku wykonywania robót oraz geodezyjnymi pomiarami powykonawczymi Dziennik budowy - dokument budowy prowadzony zgodnie z obowiązującymi przepisami Kierownik budowy - osoba wyznaczona przez Wykonawcę upoważniona do kierowania robotami i do występowania w jego imieniu w sprawach realizacji umowy Inspektor nadzoru - osoba wyznaczona przez Zamawiającego do kontrolowania prawidłowości wykonywania robót zgodnie z obowiązującymi przepisami, Projektem Budowlanym, i Specyfikacją Techniczną Księga obmiaru - akceptowany przez Zamawiającego zeszyt z numerowanymi stronami stanowiący dokument budowy, w którym dokonuje się okresowych wyliczeń i zestawień robót. Wpisy w księdze obmiarów podlegają potwierdzeniu przez inspektora nadzoru Odbiór - ocena techniczna robót wykonanych przez Wykonawcę potwierdzoną, odpowiednim dokumentem Plac Budowy - przestrzeń, w której prowadzone są roboty budowlane wraz z przestrzenią zajmowaną przez urządzenia zaplecza budowy Pozwolenie na budowę decyzja administracyjna zezwalająca na rozpoczęcie i prowadzenie budowy lub wykonanie robót budowlanych innych niż budowa obiektu budowlanego Przedmiar robót - część składowa dokumentacji projektowej zawierająca szczegółowe wyliczenie przewidzianych do wykonania robót Pozostałe określenia podstawowe są zgodne z obowiązującą polską normą PN-87/B- 1060, PN-82/M Ogólne wymagania dotyczące robót Wykonawca jest odpowiedzialny za jakość wykonanych robót, bezpieczeństwo wszelkich czynności na terenie budowy, metody użyte przy budowie oraz za ich zgodność z dokumentacją projektową, ST i poleceniami Inspektora Nadzoru. 2. MATERIAŁY 2.1. Ogólne wymagania Przy wykonywaniu robót budowlanych mogą być stosowane wyłącznie wyroby budowlane dopuszczone do obrotu i powszechnego lub jednostkowego stosowania w budownictwie. Wykonany obiekt budowlany musi spełniać wymagania podstawowe określone w art 5_ust. 1 pkt. 1 ustawy - Prawo budowlane. Materiały powinny być zgodne z wymaganiami określonymi w Dokumentacji Projektowej i ST. Wykonawca robót zobowiązany jest przedstawić - Inspektorowi nadzoru szczegółowe informacje o źródle produkcji, zakupu wyrobów budowlanych i urządzeń przewidywanych do realizacji robót - właściwe oznaczonych, posiadających" certyfikat na znak bezpieczeństwa, - certyfikat zgodności, deklarację zgodności z Polską Normą, a także prawnie inne określone dokumenty Rury przewodowe Zaprojektowane wodociągi rury i kształtki z polietylenu klasy PE100 dz 160x9,5 typ SDR 17 ciśnienie nominalne 10 atm, łączonych poprzez zgrzewanie elektrooporowe lub doczołowe Kruszywo na podsypkę Podsypka pod rurociągi powinna być wykonana z piasku. Użyty materiał na podsypkę powinien odpowiadać wymaganiom norm: PN-86/B-06712, BN-66/ i BN-84/

4 2.4. Armatura odcinająca Jako armaturę odcinającą (przepływ wody) należy stosować zasuwy kołnierzowe, żeliwne z miękkim uszczelnieniem klina DN100 PN10 z zestawem do zabudowy podziemnej wg PN-83/M Hydranty podziemne Należy stosować hydranty podziemne o średnicy nominalnej 80 mm odpowiadające wymaganiom normy PN-89/M i BN-70/ , z pojedynczym zamknięciem w postaci ogumowanego stożka otwiera się przez pokręcanie wrzecionem.. Wydajność hydrantu 10l/s, ciśnienie 0,2 MPa. Zamontowane hydranty p.poż. należy oznakować za pomocą znaku przestrzennego umieszczonego na słupku metalowym 2 m nad terenem. Oznakowanie hydrantu powinno być zgodne z normą PN-65/M Oznakowanie sieci Przebieg trasy rurociągów winien być oznaczony taśmą PCV z metalową wkładką. W celu ułatwienia i usprawnienia eksploatacji wszystkie łuki, odgałęzienia i uzbrojenie podziemne powinny być oznaczone tabliczkami orientacyjnymi zgodnie z norma PN 62/B Tablice orientacyjne do oznaczenia na przewodach wodociągowych. Tabliczki należy zamocować na trwałym ogrodzeniu lub na najbliższym budynku lub słupkach żelbetowych o wymiarach 0,10mx0,10m wysokości ok.1,5m. Za pomocą tabliczek informacyjnych należy oznakować zmiany kierunku wodociągu, zamontowane zasuwy. Zamontowany hydranty p.poż. należy oznakować zgodnie z normą PN-65/M Składowanie materiałów Rury należy przechowywać w położeniu poziomym na płaskim, równym podłożu, w sposób gwarantujący zabezpieczenie ich przed uszkodzeniem i opadami atmosferycznymi oraz spełnienie warunków BHP. Zaleca się sposób składowania materiałów umożliwiający dostęp do poszczególnych jego asortymentów Armatura przemysłowa (zasuwy, hydranty) Armatura zgodnie z normą PN-92/M powinna być przechowywana w pomieszczeniach zabezpieczonych przed wpływami atmosferycznymi i czynnikami powodującymi korozję Kruszywo Składowisko kruszywa powinno być zlokalizowane jak najbliżej wykonywanego odcinka wodociągu. Podłoże składowiska powinno być równe, utwardzone, z odpowiednim odwodnieniem, zabezpieczające kruszywo przed zanieczyszczeniem w czasie jego składowania i poboru Cement Składowanie cementu w workach Wykonawca zapewni w magazynach zamkniętych. Składowany cement musi być bezwzględnie odizolowany od wilgoci. Czas przechowywania cementu nie może być dłuższy niż 2 miesiące. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Wykonawca jest zobowiązany do Używania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na jakość wykonywanych Robót. Sprzęt Używany do Robót powinien być zgodny z ofertą Wykonawcy i powinien odpowiadać pod względem typów i ilości wskazaniom zawartym w ST lub w projekcie organizacji Robót, zaakceptowanym przez Inżyniera. W przypadku braku ustaleń w wyżej wymienionych dokumentach sprzęt powinien być uzgodniony i zaakceptowany przez Inżyniera. Liczba i wydajność sprzętu będzie gwarantować

5 przeprowadzenie Robót, zgodnie z zasadami określonymi w Dokumentacji Projektowej, ST i wskazaniach Inżyniera w terminie przewidzianym Kontraktem. Sprzęt będący własnością Wykonawcy lub wynajęty do wykonania Robót ma być utrzymywany w dobrym stanie i gotowości do pracy. Będzie on zgodny z normami ochrony środowiska i przepisami dotyczącymi jego Użytkowania. Wykonawca dostarczy Inżynierowi kopie dokumentów potwierdzających dopuszczenie sprzętu do Użytkowania, tam gdzie jest to wymagane przepisami. Jeżeli Dokumentacja Projektowa lub ST przewidują możliwość wariantowego Użycia sprzętu przy wykonywanych robotach, Wykonawca powiadomi Inspektora o swoim zamiarze wyboru i uzyska jego akceptację przed Użyciem sprzętu. Wybrany sprzęt, po akceptacji Inspektora, nie może być później zmieniany bez jego zgody. Jakikolwiek sprzęt, maszyny, urządzenia i narzędzia nie gwarantujące zachowania jakości i warunków wyszczególnionych w Kontrakcie, zostaną przez Inżyniera zdyskwalifikowane i nie dopuszczone do Robót Sprzęt do robót ziemnych przygotowawczych i wykończeniowych W zależności od potrzeb, Wykonawca zapewni następujący sprzęt do wykonania robót ziemnych i wykończeniowych: - piłę motorową łańcuchową, - żuraw budowlany samochodowy, - koparkę podsiębierną, - spycharkę kołową lub gąsiennicową, - sprzęt do zagęszczania gruntu, a mianowicie: zagęszczarkę wibracyjną, ubijak spalinowy, walec wibracyjny Sprzęt do robót montażowych W zależności od potrzeb i przyjętej technologii robót, Wykonawca zapewni następujący sprzęt montażowy: - samochód dostawczy, - samochód skrzyniowy, -zgrzewarkę do rur PE, - zagęszczarka wibracyjna, - drobny sprzęt montażowy. Sprzęt montażowy i środki transportu muszą być w pełni sprawne i dostosowane do technologii i warunków wykonywanych robót oraz wymogów wynikających z racjonalnego ich wykorzystania na budowie. Sprzęt montażowy i środki transportu muszą być w pełni sprawne i dostosowane do technologii i warunków wykonywanych robót oraz wymogów wynikających z racjonalnego ich wykorzystania na budowie. 4. TRANSPORT 4.1. Ogólne wymagania dotyczące transportu Wykonawca jest zobowiązany do stosowania jedynie takich środków transportu, które nie wpłyną niekorzystnie na jakość wykonywanych Robót i właściwości przewożonych materiałów. Liczba środków transportu będzie zapewniać prowadzenie Robót zgodnie z zasadami określonymi w Dokumentacji Projektowej, ST i wskazaniach Inspektora, w terminie przewidzianym Kontraktem. Przy ruchu na drogach publicznych pojazdy będą spełniać wymagania dotyczące przepisów ruchu drogowego w odniesieniu do dopuszczalnych obciążeń na osie i innych parametrów technicznych. Środki transportu nie odpowiadające warunkom Kontraktu na polecenie Inżyniera będą usunięte z Placu Budowy. Wykonawca będzie utrzymywać w czystości drogi publiczne oraz dojazdy do Placu Budowy, na własny koszt.

6 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z umową oraz za jakość zastosowanych materiałów i wykonywanych robót, za ich zgodność z dokumentacją projektową, przedmiarem robót, wymaganiami ST, projektu organizacji robót oraz poleceniami Inspektora nadzoru. Wykonawca ponosi odpowiedzialność za dokładne wytyczenie w planie i wyznaczenie wysokości wszystkich elementów robót zgodnie z wymiarami i rzędnymi określonymi w dokumentacji projektowej lub wskazanymi na piśmie przez Inspektora nadzoru. Następstwa jakiegokolwiek błędu spowodowanego przez Wykonawcę w wytyczeniu i wyznaczaniu robót zastaną, jeżeli wymagać będzie tego Inspektor nadzoru, poprawione przez Wykonawcę na własny koszt. Sprawdzenie wytyczenia robót lub wyznaczenia wysokości przez Inspektora nadzoru nie zwalnia Wykonawcę od odpowiedzialności za ich dokładność. Decyzje Inspektora nadzoru dotyczące akceptacji lub odrzucenia materiałów i elementów robót będą oparte na wymaganiach sformułowanych w dokumentach umowy, dokumentacji projektowej i w ST, a także w normach i wytycznych. Przy podejmowaniu decyzji Inspektor nadzoru uwzględni wyniki badań materiałów, doświadczenia z przeszłości, wyniki badań naukowych oraz inne czynniki wpływające na rozważaną kwestię. Polecenia Inspektora nadzoru będą wykonywane nie później niż w czasie przez niego wyznaczonym, po ich otrzymaniu przez Wykonawcę, pod groźbą zatrzymania robót. Skutki finansowe z tego tytułu ponosi Wykonawca Roboty przygotowawcze Przed przystąpieniem do robót Wykonawca dokona ich wytyczenia i trwale oznaczy je w terenie za pomocą kołków osiowych, kołków świadków i kołków krawędziowych. W przypadku niedostatecznej ilości reperów stałych Wykonawca wbuduje repery tymczasowe (z rzędnymi sprawdzanymi przez służby geodezyjne), a szkice sytuacyjne reperów i ich rzędne przekaże Inżynierowi. Wytyczenie w terenie osi wodociągu przez odpowiednie służby geodezyjne Wykonawcy, z zaznaczeniem punktów załamań trasy oraz włączenia do istniejącej sieci. Przed przystąpieniem do robót należy pod nadzorem właściciela sieci wykonać przekopy kontrolne w miejscach włączenia. W miejscach, gdzie może zachodzić niebezpieczeństwo wypadków, budowę należy prowizorycznie ogrodzić od strony ruchu, a na noc dodatkowo oznaczyć światłami Roboty ziemne Wykopy należy wykonać jako otwarte obudowane. Metody wykonywania wykopów (ręcznie lub mechanicznie) mechanicznie zgodnie z PN-B-10736:1999 i PN-B-06050:1999 i powinny być dostosowane do głębokości wykopów, danych geotechnicznych oraz posiadanego sprzętu mechanicznego. Wykopy pod przewody powinny być rozpoczynane od najniżej położonego punktu rurociągu przesuwając się stopniowo do góry. Wykonanie obrysu wykopu należy dokonać przez ułożenie przy jego krawędziach bali lub dyli deskowania w ten sposób, aby jednocześnie były ustalone odcinki robocze. Elementy te należy przytwierdzić kołkami lub klamrami. Minimalna szerokość wykopu w świetle ewentualnej obudowy powinna być dostosowana do średnicy przewodu i wynosić 0,8 m plus średnica zewnętrzna przewodu. Deskowanie ścian wykopu należy prowadzić w miarę jego głębienia. Dno wykopu powinno być równe i wykonane ze spadkiem ustalonym w dokumentacji projektowej, przy czym powinno być ono na poziomie wyższym od rzędnej projektowanej o 0,2m. Zdjęcie pozostawionej warstwy (0,20 m) gruntu należy wykonać bezpośrednio przed ułożeniem przewodów. Usunięcie tej warstwy Wykonawca wykona ręcznie lub w sposób uzgodniony z Inżynierem.

7 5.4. Przygotowanie podłoża Należy wykonać podłoże wzmocnione z warstw pospółki lub piasku grubości od 15 do 20 cm. Wykonawca dokona zagęszczenia wykonywanego podłoża do IS nie mniej niż 0, Roboty montażowe Przewody oraz armatura powinny być wykonane ściśle wg dokumentacji projektowej. Wszelkie odstępstwa od przekazanej dokumentacji powinny być akceptowane przed wykonaniem przez projektanta sprawującego nadzór autorski oraz Inżyniera Zasypanie wykopów i ich zagęszczenie Użyty materiał i sposób zasypania nie powinny spowodować uszkodzenia ułożonego przewodu i obiektów na przewodzie oraz izolacji. Grubość warstwy ochronnej zasypu strefy niebezpiecznej wg PN-53/B powinna wynosić dla przewodów z rur Żeliwnych - 0,5 m, Materiałem zasypu w obrębie strefy niebezpiecznej powinien być grunt nieskalisty, bez grud i kamieni, mineralny, sypki, drobno- i średnioziarnisty wg PN-74/B Materiał zasypu w obrębie strefy niebezpiecznej powinien być zagęszczony ubijakiem ręcznym po obu stronach przewodu, zgodnie z PN-68/B Pozostałe warstwy gruntu dopuszcza się zagęszczać mechanicznie, o ile nie spowoduje to uszkodzenia przewodu. Wskaźnik zagęszczenia gruntu powinien być nie mniejszy niż 0, KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Celem kontroli robót będzie takie sterowanie ich przygotowaniem i wykonaniem, aby osiągnąć założoną jakość robót. Kontrola jakości robót będzie przeprowadzana na bieżąco przez Inspektora Nadzoru. Wykonawca jest odpowiedzialny za pełną kontrolę robót i jakości materiałów. Wykonawca zapewni odpowiedni system kontroli, włączając personel, laboratorium, sprzęt, zaopatrzenie i wszystkie urządzenia niezbędne do pobierania próbek i badań materiałów oraz robót. Przed zatwierdzeniem systemu kontroli Inspektor nadzoru może zażądać od Wykonawcy przeprowadzenia badań w celu zademonstrowania, że poziom ich wykonywania jest zadowalający. Wykonawca będzie przeprowadzał pomiary i badania materiałów oraz robót z częstotliwością zapewniającą stwierdzenie, że roboty wykonano zgodnie z wymaganiami zawartymi w Dokumentacji Projektowej i ST. Minimalne wymagania, co do zakresu badań i ich częstotliwość są określone w normach, wytycznych i w przypadku, gdy nie zostały one tam określone, Inspektor nadzoru ustali, jaki zakres kontroli jest konieczny, aby zapewnić wykonanie robót zgodnie z umową. Wykonawcą dostarczy Inspektorowi nadzoru świadectwa, że wszystkie stosowane urządzenia i sprzęt badawczy posiadają ważną legalizację, zostały prawidłowo wykalibrowane i odpowiadają wymaganiom norm określających procedury badań. Wszystkie koszty związane z organizowaniem i prowadzeniem badań materiałów ponosi Wykonawca Kontrola, pomiary i badania Badania przed przystąpieniem do robót Przed przystąpieniem do robót Wykonawca powinien wykonać badania mające na celu: - zakwalifikowania gruntów do odpowiedniej kategorii, - określenie rodzaju gruntu i jego uwarstwienia, - określenie stanu terenu, - ustalenie składu betonu i zapraw, - ustalenie sposobu zabezpieczenia wykopów przed zalaniem wodą, - ustalenie metod wykonywania wykopów, - ustalenie metod prowadzenia robót i ich kontroli w czasie trwania budowy.

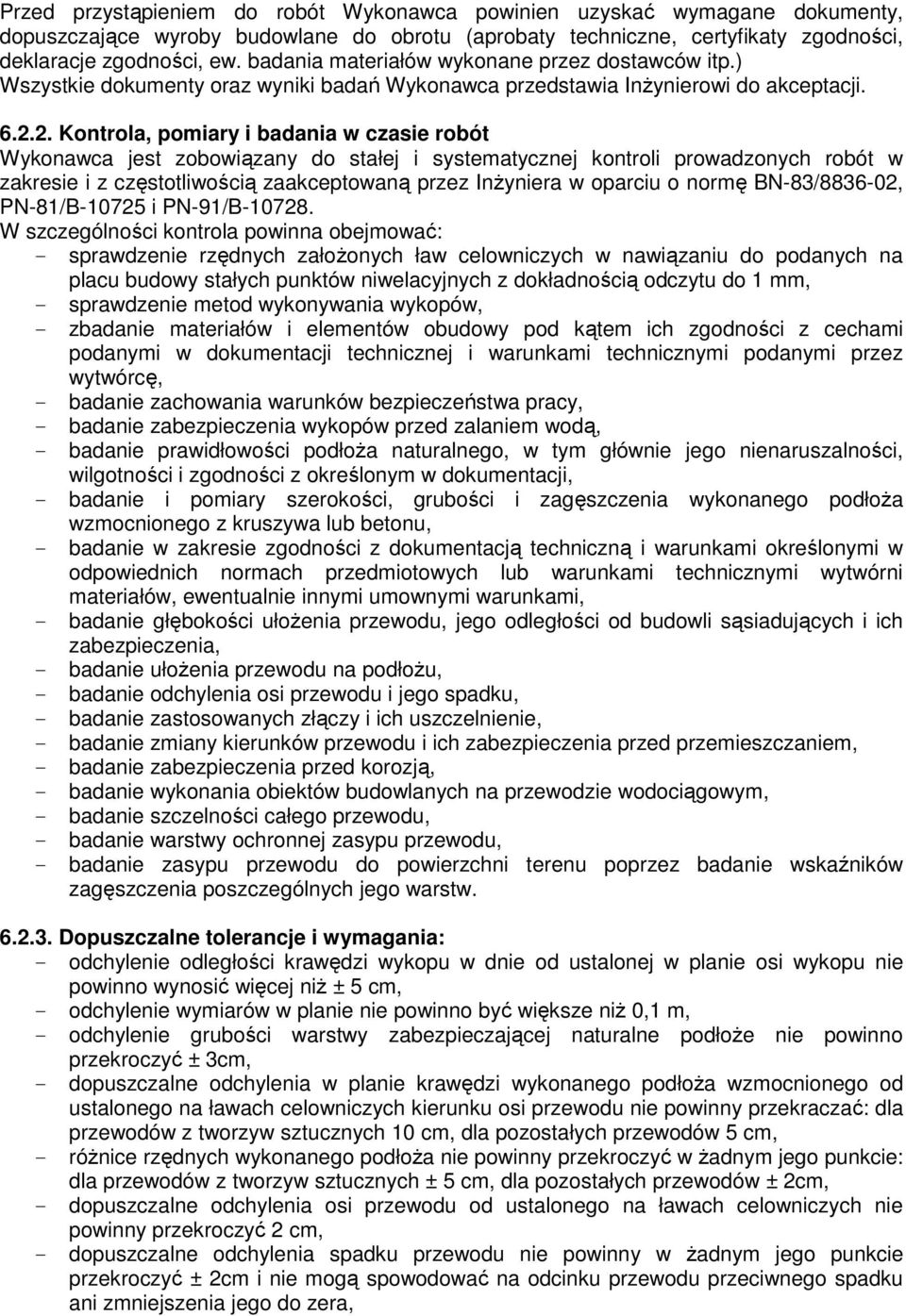

8 Przed przystąpieniem do robót Wykonawca powinien uzyskać wymagane dokumenty, dopuszczające wyroby budowlane do obrotu (aprobaty techniczne, certyfikaty zgodności, deklaracje zgodności, ew. badania materiałów wykonane przez dostawców itp.) Wszystkie dokumenty oraz wyniki badań Wykonawca przedstawia Inżynierowi do akceptacji Kontrola, pomiary i badania w czasie robót Wykonawca jest zobowiązany do stałej i systematycznej kontroli prowadzonych robót w zakresie i z częstotliwością zaakceptowaną przez Inżyniera w oparciu o normę BN-83/ , PN-81/B i PN-91/B W szczególności kontrola powinna obejmować: - sprawdzenie rzędnych założonych ław celowniczych w nawiązaniu do podanych na placu budowy stałych punktów niwelacyjnych z dokładnością odczytu do 1 mm, - sprawdzenie metod wykonywania wykopów, - zbadanie materiałów i elementów obudowy pod kątem ich zgodności z cechami podanymi w dokumentacji technicznej i warunkami technicznymi podanymi przez wytwórcę, - badanie zachowania warunków bezpieczeństwa pracy, - badanie zabezpieczenia wykopów przed zalaniem wodą, - badanie prawidłowości podłoża naturalnego, w tym głównie jego nienaruszalności, wilgotności i zgodności z określonym w dokumentacji, - badanie i pomiary szerokości, grubości i zagęszczenia wykonanego podłoża wzmocnionego z kruszywa lub betonu, - badanie w zakresie zgodności z dokumentacją techniczną i warunkami określonymi w odpowiednich normach przedmiotowych lub warunkami technicznymi wytwórni materiałów, ewentualnie innymi umownymi warunkami, - badanie głębokości ułożenia przewodu, jego odległości od budowli sąsiadujących i ich zabezpieczenia, - badanie ułożenia przewodu na podłożu, - badanie odchylenia osi przewodu i jego spadku, - badanie zastosowanych złączy i ich uszczelnienie, - badanie zmiany kierunków przewodu i ich zabezpieczenia przed przemieszczaniem, - badanie zabezpieczenia przed korozją, - badanie wykonania obiektów budowlanych na przewodzie wodociągowym, - badanie szczelności całego przewodu, - badanie warstwy ochronnej zasypu przewodu, - badanie zasypu przewodu do powierzchni terenu poprzez badanie wskaźników zagęszczenia poszczególnych jego warstw Dopuszczalne tolerancje i wymagania: - odchylenie odległości krawędzi wykopu w dnie od ustalonej w planie osi wykopu nie powinno wynosić więcej niż ± 5 cm, - odchylenie wymiarów w planie nie powinno być większe niż 0,1 m, - odchylenie grubości warstwy zabezpieczającej naturalne podłoże nie powinno przekroczyć ± 3cm, - dopuszczalne odchylenia w planie krawędzi wykonanego podłoża wzmocnionego od ustalonego na ławach celowniczych kierunku osi przewodu nie powinny przekraczać: dla przewodów z tworzyw sztucznych 10 cm, dla pozostałych przewodów 5 cm, - różnice rzędnych wykonanego podłoża nie powinny przekroczyć w żadnym jego punkcie: dla przewodów z tworzyw sztucznych ± 5 cm, dla pozostałych przewodów ± 2cm, - dopuszczalne odchylenia osi przewodu od ustalonego na ławach celowniczych nie powinny przekroczyć 2 cm, - dopuszczalne odchylenia spadku przewodu nie powinny w żadnym jego punkcie przekroczyć ± 2cm i nie mogą spowodować na odcinku przewodu przeciwnego spadku ani zmniejszenia jego do zera,

9 - stopień zagęszczenia zasypki wykopów określony w trzech miejscach na długości 100 m nie powinien wynosić mniej niż 0, OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Obmiar robót będzie każdorazowo wykonany w obecności Inspektora Nadzoru i powinien być przeprowadzony zgodnie z obowiązującymi zasadami zarówno na etapie wykonywania, jak i po zakończeniu wykonywania elementu robót stanowiącego odrębną całość obiektu. Obmiar robót dokonuje Wykonawca po pisemnym powiadomieniu Inspektora nadzoru o zakresie obmierzanych robót i terminie obmiaru, co najmniej 3 dni przed tym terminem. Za zgodą Inspektora nadzoru termin powiadomienia może być krótszy. Wyniki obmiaru będą wpisane do rejestru obmiarów. Jakikolwiek błąd lub przeoczenie (opuszczenie) w ilościach podanych w ślepym kosztorysie, nie zwalniają Wykonawcy od obowiązku ukończenia wszystkich robót. Błędne dane zastaną poprawione wg instrukcji Inspektora nadzoru na piśmie Jednostka obmiarowa Jednostką obmiaru wykonanego wodociągu, uwzględnione elementy składowe robót obmierzane będą wg poniższych jednostek : m rurociąg, kpl. hydrant, szt. zasuwa, trójnik, kształtka 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Roboty podlegają następującym etapom odbioru robót: a) odbiór robót zanikających i ulegających zakryciu, b) odbiór częściowy, c) odbiór ostateczny, d) odbiór pogwarancyjny 8.2. Odbiór robót zanikających i ulegających zakryciu Odbiorowi robót zanikających i ulegających zakryciu podlegają wszystkie technologiczne czynności związane z budową linii wodociągowych, a mianowicie: - roboty przygotowawcze, - roboty ziemne z obudową ścian wykopów, - przygotowanie podłoża, - roboty montażowe wykonania rurociągów, - wykonanie rur ochronnych, - naprawa i uzupełnienie izolacji, - próby szczelności przewodów, zasypanie i zagęszczenie wykopu. Odbiór robót zanikających powinien być dokonany w czasie umożliwiającym wykonanie korekt i poprawek bez hamowania ogólnego postępu robót Odbiór końcowy Odbiorowi końcowemu wg PN-81/B i PN-91/B podlega: - sprawdzenie kompletności dokumentacji do odbioru technicznego końcowego (polegające na sprawdzeniu protokółów badań przeprowadzonych przy odbiorach technicznych częściowych), - badanie szczelności całego przewodu (przeprowadzone przy całkowicie ukończonym i zasypanym przewodzie, otwartych zasuwach - zgodnie z normą PN-81/B-10725), - badanie jakości wody (przeprowadzone stosownie do odpowiednich norm obowiązujących w zakresie badań fizykochemicznych i bakteriologicznych wody). Wyniki przeprowadzonych badań podczas odbioru powinny być ujęte w formie protokółu, szczegółowo omówione, wpisane do dziennika budowy i podpisane przez nadzór techniczny oraz członków komisji przeprowadzającej badania.

10 Wyniki badań przeprowadzonych podczas odbioru końcowego należy uznać za dokładne, jeżeli wszystkie wymagania (badanie dokumentacji i szczelności całego przewodu) zostały spełnione. Jeżeli któreś z wymagań przy odbiorze technicznym końcowym nie zostało spełnione, należy ocenić jego wpływ na stopień sprawności działania przewodu i w zależności od tego określić konieczne dalsze postępowanie Odbiór pogwarancyjny Odbiór pogwarancyjny polega na ocenie wykonanych robót związanych z usunięciem wad stwierdzonych przy odbiorze ostatecznym i zaistniałych w okresie gwarancyjnym. Odbiór pogwarancyjny będzie dokonany na podstawie oceny wizualnej obiektu z uwzględnieniem zasad opisanych w punkcie 8.3 Odbiór ostateczny robót". 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Wszelkie płatności realizowane będą zgodnie z umową Inwestora zawartą z Wykonawcą. 10. PRZEPISY ZWIĄZANE Normy 1. PN-87/B Sieć wodociągowa zewnętrzna. Obiekty i elementy wyposażenia. Terminologia. 2. PN-68/B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. 3. PN-88/B Beton zwykły. 4. PN-81/B Wodociągi. Przewody zewnętrzne. Wymagania i badania przy odbiorze. 5. PN-86/H Połączenia kołnierzowe. Uszczelki. Wymagania ogólne. 6. PN-70/H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania. Ogólne wytyczne. 7. PN-82/M Armatura przemysłowa. Terminologia. 8. PN-92/M Armatura przemysłowa. Ogólne wymagania i badania. 9. PN-85/M Skrzynki uliczne stosowane w instalacjach wodnych i gazowych. 10. BN-76/ Bitumiczne powłoki na rurach stalowych układanych w ziemi. 11. BN-77/ Armatura przemysłowa. Hydranty. Wymagania i badania. 12. BN-75/ Ochrona przed korozją. Wymagania ogólne i ocena wykonania. 13. BN-83/ Przewody podziemne. Roboty ziemne. Wymagania i badania przy odbiorze.
