Przedmiar. Budowa oświetlenia na ul. Wierch Głodowski w Bukowinie Tatrzańskiej

Transkrypt

1 Przedmiar Zamawiający: Urząd Gminy Bukowina Tatrzańska, ul. Długa 144, Bukowina Tatrzańska Sprawdzający:... Zamawiający: Wykonawca:......

2 Przedmiar Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn. 1 Oświetlenie uliczne 1.1 KNR 510/306/2 Mechaniczne przepychanie rur stalowych pod drogami i nasypami, rura Arot SRS m 1.2 KNR 510/807/1 MontaŜ konstrukcji na moście 30 szt 1.3 KNR 510/807/1 Podwieszenie rury pod mostem (analogia), rura Arot SMR 110 R= 2,000 M= 1,000 S= 2, m 1.4 KNR 201/701/3 (2) Ręczne kopanie rowów dla kabli, szerokość dna do 0.4 m, kategoria gruntu IV, głębokość rowu do 0.8 m 806 m 1.5 KNR 510/301/1 Nasypanie warstwy piasku na dnie rowu kablowego, o szerokości do 0.4 m 806 2,00 m 1.6 KNR 510/303/2 Układanie rur ochronnych z PCW w wykopie, rura Arot DVR m 1.7 KNR 510/103/3 (1) Układanie kabli wieloŝyłowych układanych ręcznie w rowach kablowych, kabel YAKXS 4x35 mm2, przykrycie kabla folią kalandrowaną z PCW uplastycznionego 676 m 1.8 KNR 510/114/3 Układanie kabli wieloŝyłowych w rurach, pustakach lub kanałach zamkniętych, kabel YAKXS 4x35 mm2 231 m 1.9 KNR 508/608/7 Układanie bednarki, w rowach kablowych, przekrój bednarki do 120 mm2 900 m 1.10 KNR 510/9944/2 (1) Zeszyt 8/9 1994r Wciaganie kabla do słupów 4 52,0 m 1.11 KNR 201/704/3 (2) Ręczne zasypywanie rowów do kabli, szerokość dna wykopu do 0.4 m, kategoria gruntu IV, głębokość rowu do 0.6 m 806 m 1.12 KNR 201/707/2 (1) Wykopy ręczne dla fundamentów 0,5 35,0 m KNR 510/708/2 (1) MontaŜ fundamentów F szt 1.14 KNR 510/709/4 (1) Mechaniczne stawianie słupów oświetleniowych - słup SPC-1 52 szt 1.15 KNR 510/1002/1 MontaŜ wysięgników rurowych pojedyńczych 52 szt 1.16 KNR 510/1005/7 MontaŜ na wysięgniku opraw do lamp, na zamontowanym wysięgniku, oprawa Albany Midi 52 szt 1.17 KNR 510/1004/1 Wciąganie przewodów, z udziałem podnośnika samochodowego w słupy latarń lub rury osłonowe 10 52,0 m 1.18 KNR 510/1001/4 MontaŜ tabliczek bezpiecznikowych, tabliczka na konstrukcji, bezpiecznikowa TB1 52 szt 1.19 KNR 510/603/7 Obróbka na sucho kabli do 1 kv o izolacji i powłoce z tworzyw sztucznych, kabel Al 4-Ŝyłowy do 50 mm2 104 szt 1.20 KNR 510/9944/7 (1) Zeszyt 8/9 1994r, Układanie kabli energetycznych na słupach betonowych, kabel wciągany do rur osłonowych mocowanych do słupa, kabel YAKXS 4x35 mm2 10 m 1.21 KNR 510/803/2 MontaŜ odgromnika z kosza podnośnika samochodowego 3 kpl 1.22 KNR 515/914/2 Fundamenty prefabrykowane, pod szafę sterowania oświetleniem 1 szt 1.23 KNR 510/1106/1 MontaŜ szafy sterowania oświetleniem SKO 1 szt 1.24 KNR 508/613/4 (1) MontaŜ uziomu rurowego lub ze stali profilowej, wbijanie młotem ręcznie, uziemiacz do 3,0 m, grunt kategorii III 6 szt 1.25 KNR 403/1205/1 Badanie i pomiar instalacji uziemiającej ochronnej lub roboczej, pomiar pierwszy 1 pomiar 1.26 KNR 231/804/1 Rozebranie nawierzchni, z tłucznia ręcznie, grubość nawierzchni 15 cm 60 m2 strona nr: 2

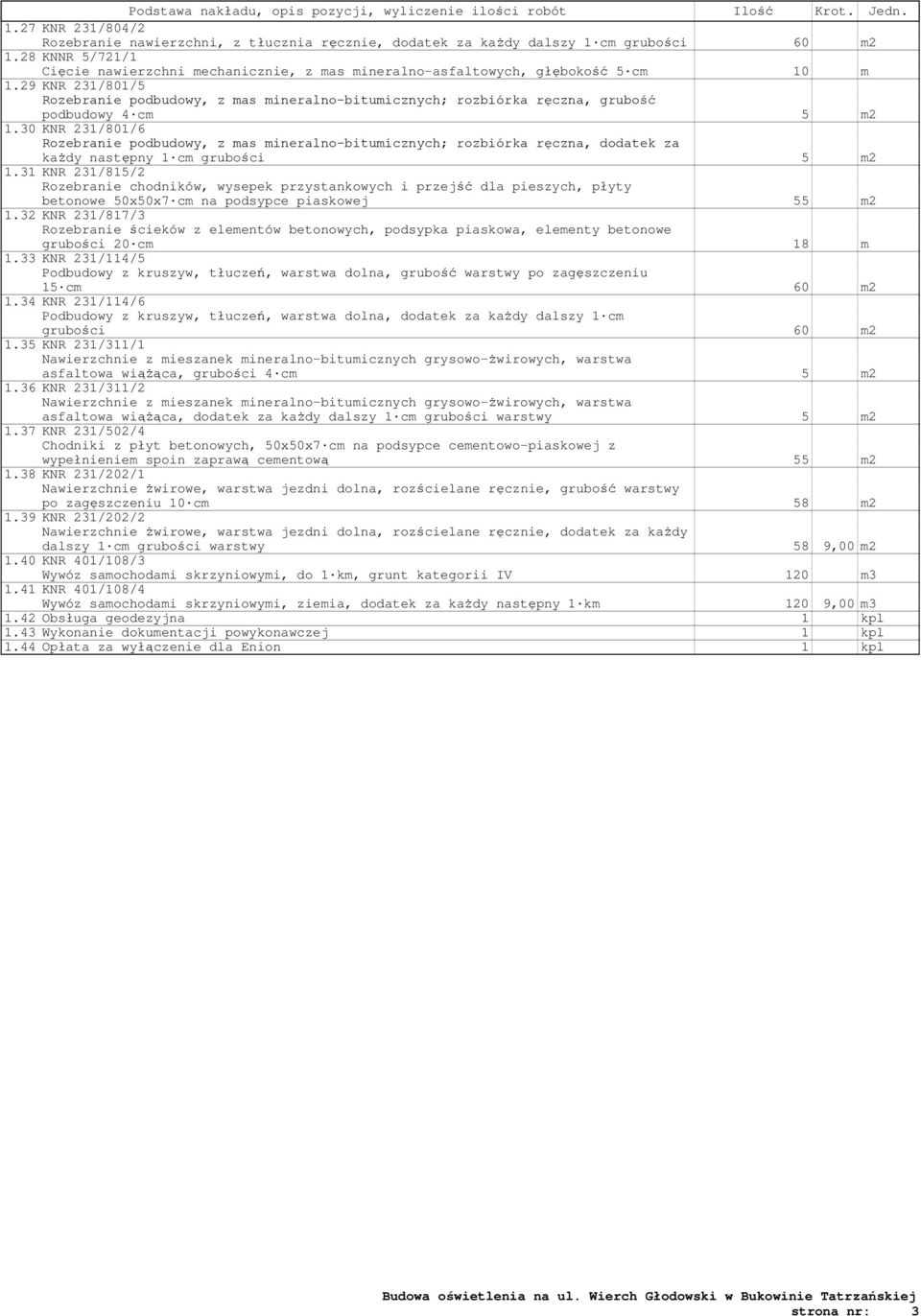

3 Podstawa nakładu, opis pozycji, wyliczenie ilości robót Ilość Krot. Jedn KNR 231/804/2 Rozebranie nawierzchni, z tłucznia ręcznie, dodatek za kaŝdy dalszy 1 cm grubości 60 m KNNR 5/721/1 Cięcie nawierzchni mechanicznie, z mas mineralno-asfaltowych, głębokość 5 cm 10 m 1.29 KNR 231/801/5 Rozebranie podbudowy, z mas mineralno-bitumicznych; rozbiórka ręczna, grubość podbudowy 4 cm 5 m KNR 231/801/6 Rozebranie podbudowy, z mas mineralno-bitumicznych; rozbiórka ręczna, dodatek za kaŝdy następny 1 cm grubości 5 m KNR 231/815/2 Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, płyty betonowe 50x50x7 cm na podsypce piaskowej 55 m KNR 231/817/3 Rozebranie ścieków z elementów betonowych, podsypka piaskowa, elementy betonowe grubości 20 cm 18 m 1.33 KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm 60 m KNR 231/114/6 Podbudowy z kruszyw, tłuczeń, warstwa dolna, dodatek za kaŝdy dalszy 1 cm grubości 60 m KNR 231/311/1 Nawierzchnie z mieszanek mineralno-bitumicznych grysowo-ŝwirowych, warstwa asfaltowa wiąŝąca, grubości 4 cm 5 m KNR 231/311/2 Nawierzchnie z mieszanek mineralno-bitumicznych grysowo-ŝwirowych, warstwa asfaltowa wiąŝąca, dodatek za kaŝdy dalszy 1 cm grubości warstwy 5 m KNR 231/502/4 Chodniki z płyt betonowych, 50x50x7 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową 55 m KNR 231/202/1 Nawierzchnie Ŝwirowe, warstwa jezdni dolna, rozścielane ręcznie, grubość warstwy po zagęszczeniu 10 cm 58 m KNR 231/202/2 Nawierzchnie Ŝwirowe, warstwa jezdni dolna, rozścielane ręcznie, dodatek za kaŝdy dalszy 1 cm grubości warstwy 58 9,00 m KNR 401/108/3 Wywóz samochodami skrzyniowymi, do 1 km, grunt kategorii IV 120 m KNR 401/108/4 Wywóz samochodami skrzyniowymi, ziemia, dodatek za kaŝdy następny 1 km 120 9,00 m Obsługa geodezyjna 1 kpl 1.43 Wykonanie dokumentacji powykonawczej 1 kpl 1.44 Opłata za wyłączenie dla Enion 1 kpl strona nr: 3

4 Opis pozycji podstawy nakładów wyliczenie ilości robót Przedmiar 1 Oświetlenie uliczne 1.1 KNR 510/306/2 Mechaniczne przepychanie rur stalowych pod drogami i nasypami, rura Arot SRS 110 Jedn. Norma Ilość Cena Wartość R, M, S Elektromonter grupa II r-g 2, ,32968 Rura Arot SRS 110 m 1,04 89,44 Urządzenie do przebić poziomych m-g 0,599 51,514 Pompa wysokociśnieniowa elektryczna 250 atm m-g 0,599 51,514 Samochód dostawczy do 0.9 t (1) m-g 0,0074 0,6364 Samochód skrzyniowy do 5 t (1) m-g 0,0186 1,5996 Zespół prądotwórczy trójfazowy przewoźny 20 kva m-g 0,599 51, KNR 510/807/1 MontaŜ konstrukcji na moście 86 m 30 szt Elektromonter grupa III r-g 1,34 40,2 Uchwyt do podwieszenia rury szt 1 30 Śruby stalowe dokładne M16 z nakrętkami i podkładkami kg 1,57 47,1 Podnośnik montaŝowy PHM samochodowy (2) m-g 0,56 16,8 Samochód dostawczy do 0.9 t (1) m-g 0, KNR 510/807/1 Podwieszenie rury pod mostem (analogia), rura Arot SMR 110 R= 2,000 M= 1,000 S= 2, m Elektromonter grupa III r-g 1,34 40,2 Rura Arot SMR 110 m 1,1 16,5 Podnośnik montaŝowy PHM samochodowy (2) m-g 0,56 16,8 Samochód dostawczy do 0.9 t (1) m-g 0, KNR 201/701/3 (2) Ręczne kopanie rowów dla kabli, szerokość dna do 0.4 m, kategoria gruntu IV, głębokość rowu do 0.8 m 806 m Robotnicy grupa I r-g 1, , KNR 510/301/1 Nasypanie warstwy piasku na dnie rowu kablowego, o szerokości do 0.4 m 806 m krotność 2,00 Elektromonter grupa II r-g 0, ,32087 Piasek do betonów zwykłych m3 0,056 90,272 Samochód samowyładowczy do 5 t (1) m-g 0,008 12, KNR 510/303/2 Układanie rur ochronnych z PCW w wykopie, rura Arot DVR m Elektromonter grupa II r-g 0, ,45691 Rura Arot DVR 75 m 1,04 109,2 Samochód dostawczy do 0.9 t (1) m-g 0,004 0,42 Samochód skrzyniowy do 5 t (1) m-g 0,0073 0, KNR 510/103/3 (1) Układanie kabli wieloŝyłowych układanych ręcznie w rowach kablowych, kabel YAKXS 4x35 mm2, przykrycie kabla folią kalandrowaną z PCW uplastycznionego 676 m Elektromonter grupa II r-g 0, ,04673 Folia kalandrowana z PVC uplastycznionego grubości mm, gatunek I/II m2 0,42 283,92 Opaski kablowe instalacyjne typu OKi szt 0,1 67,6 Kabel YAKXs 0,6/1kV 4x35 mm2 SE m 1,04 703,04 Ciągnik kołowy kw (75-85 KM) (1) m-g 0,0044 2,9744 Przyczepa do przewoŝenia kabli m-g 0,0044 2,9744 Samochód dostawczy do 0.9 t (1) m-g 0,0067 4,5292 Samochód skrzyniowy do 5 t (1) m-g 0,0082 5,5432 śuraw samochodowy 4 t (1) m-g 0,0044 2,9744 strona nr: 4

5 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość R, M, S 1.8 KNR 510/114/3 Układanie kabli wieloŝyłowych w rurach, pustakach lub kanałach zamkniętych, kabel YAKXS 4x35 mm2 Elektromonter grupa II r-g 0, ,06255 Opaski kablowe instalacyjne typu OKi szt 0,08 18,48 Kabel YAKXs 0,6/1kV 4x35 mm2 SE m 1,04 240,24 Ciągnik kołowy kw (75-85 KM) (1) m-g 0,0045 1,0395 Przyczepa do przewoŝenia kabli do 4 t m-g 0,0045 1,0395 Samochód dostawczy do 0.9 t (1) m-g 0,0067 1,5477 śuraw samochodowy do 4 t (1) m-g 0,0045 1, KNR 508/608/7 Układanie bednarki, w rowach kablowych, przekrój bednarki do 120 mm2 Elektromonter grupa III r-g 0, ,24 Bednarka ocynkowana o przekroju do 120 mm2 m 1,04 936,5 Spawarka elektryczna transformatorowa 500 A m-g 0, , KNR 510/9944/2 (1) Zeszyt 8/9 1994r Wciaganie kabla do słupów 231 m 900 m 4 m krotność 52,0 Robotnicy r-g 0,34 67,5376 Kabel YAKXs 0,6/1kV 4x35 mm2 SE m 1,04 216,32 Materiały inne (Materiały) % 4 Ciągnik kołowy (1) m-g 0,0044 0,9152 Przyczepa do przewoŝenia kabli m-g 0,0044 0,9152 Samochód dostawczy do 0.9 t (1) m-g 0,0067 1,3936 śuraw samochodowy 4 t (1) m-g 0,0044 0, KNR 201/704/3 (2) Ręczne zasypywanie rowów do kabli, szerokość dna wykopu do 0.4 m, kategoria gruntu IV, głębokość rowu do 0.6 m 806 m Robotnicy grupa I r-g 0, , KNR 201/707/2 (1) Wykopy ręczne dla fundamentów 0,5 m3 krotność 35,0 Robotnicy grupa I r-g 2, , KNR 510/708/2 (1) MontaŜ fundamentów F szt Elektromonter grupa III r-g 3,51 117,32175 Piasek do betonów zwykłych m3 0,037 1,295 świr do betonów zwykłych uziarniony mm m3 0,073 2,555 Fundament prefabrykowany betonowy F-150 szt 1 35 Elementy śrubowe kpl 1 35 Przyczepa dłuŝycowa do samochodu, do 4.5 t m-g 0,4 14 Samochód skrzyniowy do 5 t (1) m-g 0,45 15,75 śuraw samochodowy 4 t (1) m-g 0,45 15, KNR 510/709/4 (1) Mechaniczne stawianie słupów oświetleniowych - słup SPC-1 52 szt Elektromonter grupa III r-g 4,15 206,089 Słup SPC-1 szt 1 52 Osłona Ŝeliwna szt 1 52 Przyczepa dłuŝycowa do samochodu, do 4.5 t m-g 0,4 20,8 Samochód skrzyniowy do 5 t (1) m-g 0,45 23,4 śuraw samochodowy do 4 t (1) m-g 1,2 62, KNR 510/1002/1 MontaŜ wysięgników rurowych pojedyńczych 52 szt Elektromonter grupa II r-g 0,75 37,245 Podnośnik montaŝowy PHM samochodowy (2) m-g 0,37 19,24 Samochód skrzyniowy do 5 t (1) m-g 0,06 3,12 strona nr: 5

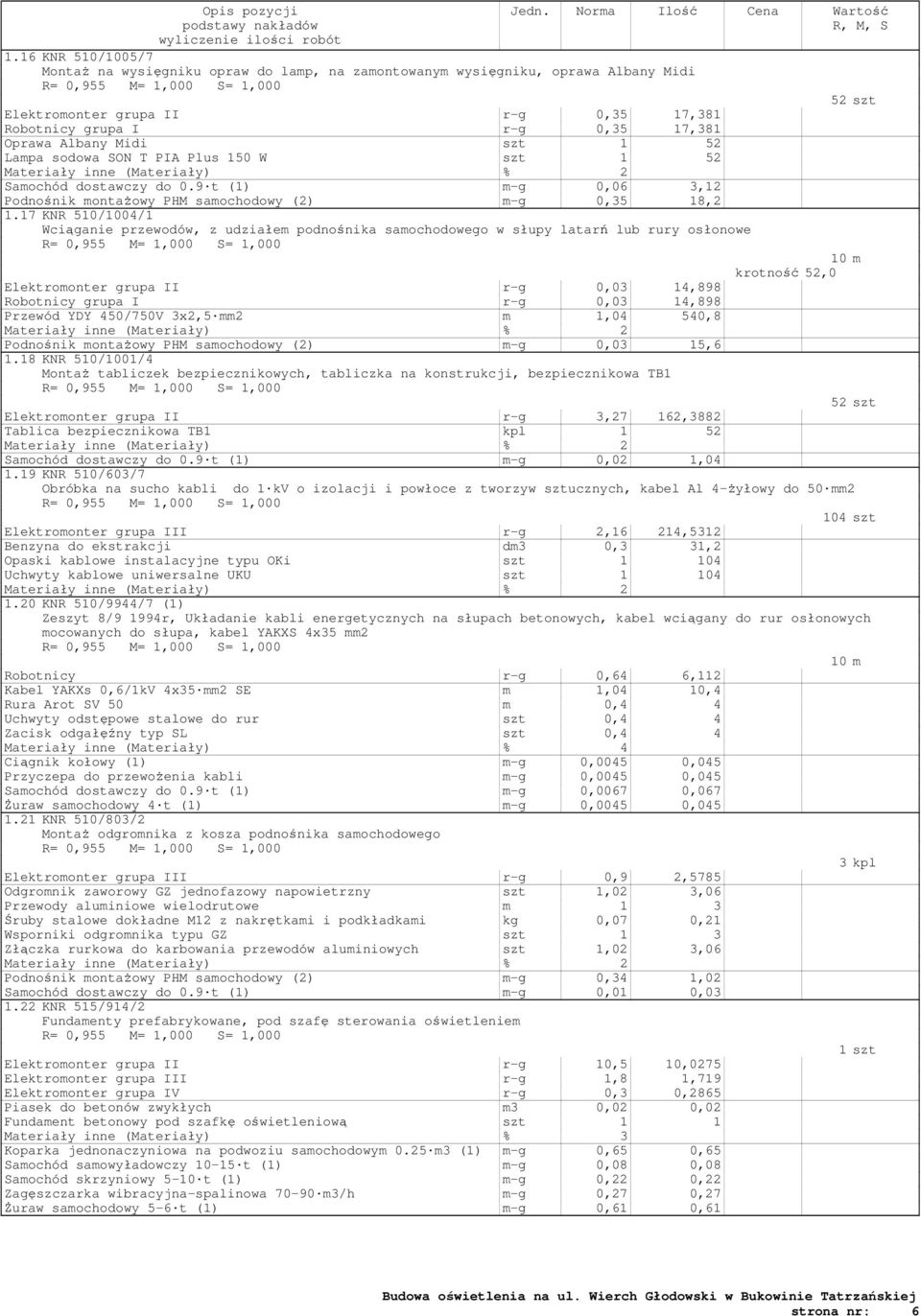

6 Opis pozycji podstawy nakładów wyliczenie ilości robót 1.16 KNR 510/1005/7 MontaŜ na wysięgniku opraw do lamp, na zamontowanym wysięgniku, oprawa Albany Midi Jedn. Norma Ilość Cena Wartość R, M, S Elektromonter grupa II r-g 0,35 17,381 Robotnicy grupa I r-g 0,35 17,381 Oprawa Albany Midi szt 1 52 Lampa sodowa SON T PIA Plus 150 W szt 1 52 Samochód dostawczy do 0.9 t (1) m-g 0,06 3,12 Podnośnik montaŝowy PHM samochodowy (2) m-g 0,35 18, KNR 510/1004/1 Wciąganie przewodów, z udziałem podnośnika samochodowego w słupy latarń lub rury osłonowe Elektromonter grupa II r-g 0,03 14,898 Robotnicy grupa I r-g 0,03 14,898 Przewód YDY 450/750V 3x2,5 mm2 m 1,04 540,8 Podnośnik montaŝowy PHM samochodowy (2) m-g 0,03 15, KNR 510/1001/4 MontaŜ tabliczek bezpiecznikowych, tabliczka na konstrukcji, bezpiecznikowa TB1 52 szt 10 m krotność 52,0 52 szt Elektromonter grupa II r-g 3,27 162,3882 Tablica bezpiecznikowa TB1 kpl 1 52 Samochód dostawczy do 0.9 t (1) m-g 0,02 1, KNR 510/603/7 Obróbka na sucho kabli do 1 kv o izolacji i powłoce z tworzyw sztucznych, kabel Al 4-Ŝyłowy do 50 mm2 104 szt Elektromonter grupa III r-g 2,16 214,5312 Benzyna do ekstrakcji dm3 0,3 31,2 Opaski kablowe instalacyjne typu OKi szt Uchwyty kablowe uniwersalne UKU szt KNR 510/9944/7 (1) Zeszyt 8/9 1994r, Układanie kabli energetycznych na słupach betonowych, kabel wciągany do rur osłonowych mocowanych do słupa, kabel YAKXS 4x35 mm2 10 m Robotnicy r-g 0,64 6,112 Kabel YAKXs 0,6/1kV 4x35 mm2 SE m 1,04 10,4 Rura Arot SV 50 m 0,4 4 Uchwyty odstępowe stalowe do rur szt 0,4 4 Zacisk odgałęźny typ SL szt 0,4 4 Materiały inne (Materiały) % 4 Ciągnik kołowy (1) m-g 0,0045 0,045 Przyczepa do przewoŝenia kabli m-g 0,0045 0,045 Samochód dostawczy do 0.9 t (1) m-g 0,0067 0,067 śuraw samochodowy 4 t (1) m-g 0,0045 0, KNR 510/803/2 MontaŜ odgromnika z kosza podnośnika samochodowego 3 kpl Elektromonter grupa III r-g 0,9 2,5785 Odgromnik zaworowy GZ jednofazowy napowietrzny szt 1,02 3,06 Przewody aluminiowe wielodrutowe m 1 3 Śruby stalowe dokładne M12 z nakrętkami i podkładkami kg 0,07 0,21 Wsporniki odgromnika typu GZ szt 1 3 Złączka rurkowa do karbowania przewodów aluminiowych szt 1,02 3,06 Podnośnik montaŝowy PHM samochodowy (2) m-g 0,34 1,02 Samochód dostawczy do 0.9 t (1) m-g 0,01 0, KNR 515/914/2 Fundamenty prefabrykowane, pod szafę sterowania oświetleniem 1 szt Elektromonter grupa II r-g 10,5 10,0275 Elektromonter grupa III r-g 1,8 1,719 Elektromonter grupa IV r-g 0,3 0,2865 Piasek do betonów zwykłych m3 0,02 0,02 Fundament betonowy pod szafkę oświetleniową szt 1 1 Materiały inne (Materiały) % 3 Koparka jednonaczyniowa na podwoziu samochodowym 0.25 m3 (1) m-g 0,65 0,65 Samochód samowyładowczy t (1) m-g 0,08 0,08 Samochód skrzyniowy 5-10 t (1) m-g 0,22 0,22 Zagęszczarka wibracyjna-spalinowa m3/h m-g 0,27 0,27 śuraw samochodowy 5-6 t (1) m-g 0,61 0,61 strona nr: 6

7 Opis pozycji podstawy nakładów wyliczenie ilości robót 1.23 KNR 510/1106/1 MontaŜ szafy sterowania oświetleniem SKO Jedn. Norma Ilość Cena Wartość R, M, S 1 szt Elektromonter grupa II r-g 1,7 1,6235 Robotnicy grupa I r-g 1,7 1,6235 Szafa oświetlenia zewnętrznego SKO szt 1 1 Samochód dostawczy do 0.9 t (1) m-g 0,79 0, KNR 508/613/4 (1) MontaŜ uziomu rurowego lub ze stali profilowej, wbijanie młotem ręcznie, uziemiacz do 3,0 m, grunt kategorii III 6 szt Elektromonter grupa III r-g 4,14 24,84 Rury stalowe ocynkowane (uziom) długości do 3 m szt 1 6,5 Spawarka elektryczna transformatorowa 500 A m-g 2,17 13, KNR 403/1205/1 Badanie i pomiar instalacji uziemiającej ochronnej lub roboczej, pomiar pierwszy 1 pomiar Elektromonter grupa III r-g 0,62 0,62 Elektromonter grupa IV r-g 0,62 0, KNR 231/804/1 Rozebranie nawierzchni, z tłucznia ręcznie, grubość nawierzchni 15 cm 60 m2 Robotnicy grupa II r-g 0, , KNR 231/804/2 Rozebranie nawierzchni, z tłucznia ręcznie, dodatek za kaŝdy dalszy 1 cm grubości 60 m2 Robotnicy grupa II r-g 0,0387 2, KNNR 5/721/1 Cięcie nawierzchni mechanicznie, z mas mineralno-asfaltowych, głębokość 5 cm 10 m Robotnicy r-g 0,0395 0,395 Woda m3 0,008 0,08,5 Piła spalinowa do cięcia nawierzchni 11kW (1) m-g 0,0628 0,628 Środek transportowy (1) m-g 0,0094 0, KNR 231/801/5 Rozebranie podbudowy, z mas mineralno-bitumicznych; rozbiórka ręczna, grubość podbudowy 4cm 5 m2 Robotnicy grupa II r-g 0,4384 2, KNR 231/801/6 Rozebranie podbudowy, z mas mineralno-bitumicznych; rozbiórka ręczna, dodatek za kaŝdy następny 1cm grubości 5 m2 Robotnicy grupa II r-g 0,0643 0, KNR 231/815/2 Rozebranie chodników, wysepek przystankowych i przejść dla pieszych, płyty betonowe 50x50x7 cm na podsypce piaskowej 55 m2 Robotnicy grupa II r-g 0,1249 6, KNR 231/817/3 Rozebranie ścieków z elementów betonowych, podsypka piaskowa, elementy betonowe grubości 20 cm 18 m Robotnicy grupa II r-g 0,3316 5, KNR 231/114/5 Podbudowy z kruszyw, tłuczeń, warstwa dolna, grubość warstwy po zagęszczeniu 15 cm 60 m2 Robotnicy grupa I r-g 0,0313 1,878 Robotnicy grupa II r-g 0,002 0,12 Tłuczeń kamienny do nawierzchni drogowych, niesortowany mm t 0, ,092 Woda m3 0,015 0,9 Materiały inne (Materiały) % 0,5 Równiarka samojezdna 74 kw (100 KM) (1) m-g 0,0027 0,162 Walec statyczny samojezdny 10 t (1) m-g 0,0387 2, KNR 231/114/6 Podbudowy z kruszyw, tłuczeń, warstwa dolna, dodatek za kaŝdy dalszy 1 cm grubości 60 m2 Robotnicy grupa I r-g 0,001 0,06 Robotnicy grupa II r-g 0,0001 0,006 Tłuczeń kamienny do nawierzchni drogowych, niesortowany mm t 0,0212 1,272 Woda m3 0,001 0,06 Materiały inne (Materiały) % 0,5 Równiarka samojezdna 74 kw (100 KM) (1) m-g 0,0002 0,012 Walec statyczny samojezdny 10 t (1) m-g 0,0013 0,078 strona nr: 7

8 Opis pozycji podstawy nakładów wyliczenie ilości robót Jedn. Norma Ilość Cena Wartość R, M, S 1.35 KNR 231/311/1 Nawierzchnie z mieszanek mineralno-bitumicznych grysowo-ŝwirowych, warstwa asfaltowa wiąŝąca, grubości 4 cm 5 m2 Bitumiarze grupa II r-g 0,0269 0,1345 Bitumiarze grupa III r-g 0,0026 0,013 Robotnicy grupa II r-g 0,0014 0,007 Masa mineralno-asfaltowa grysowo-ŝwirowa, do warstwy wiąŝącej t 0,0974 0,487 Rozkładarka mas bitumicznych 4.5 m (2) m-g 0,0068 0,034 Walec statyczny samojezdny 10 t (1) m-g 0,0068 0,034 Walec statyczny samojezdny 15 t (1) m-g 0,0068 0, KNR 231/311/2 Nawierzchnie z mieszanek mineralno-bitumicznych grysowo-ŝwirowych, warstwa asfaltowa wiąŝąca, dodatek za kaŝdy dalszy 1 cm grubości warstwy 5 m2 Bitumiarze grupa II r-g 0,0061 0,0305 Bitumiarze grupa III r-g 0,0004 0,002 Robotnicy grupa II r-g 0,0002 0,001 Masa mineralno-asfaltowa grysowo-ŝwirowa, do warstwy wiąŝącej t 0,0244 0,122 Rozkładarka mas bitumicznych 4.5 m (2) m-g 0,0017 0,0085 Walec statyczny samojezdny 10 t (1) m-g 0,0017 0,0085 Walec statyczny samojezdny 15 t (1) m-g 0,0017 0, KNR 231/502/4 Chodniki z płyt betonowych, 50x50x7 cm na podsypce cementowo-piaskowej z wypełnieniem spoin zaprawą cementową 55 m2 Brukarze grupa II r-g 0, ,5925 Robotnicy grupa I r-g 0,042 2,31 Robotnicy grupa II r-g 0,273 15,015 Cement portlandzki zwykły "35" bez dodatków t 0,0185 1,0175 Piasek do betonów zwykłych m3 0,0849 4,6695 Płyta chodnikowa betonowa 50x50x7 cm szt 4,08 224,4 Woda m3 0,0286 1,573 Materiały inne (Materiały) % 0, KNR 231/202/1 Nawierzchnie Ŝwirowe, warstwa jezdni dolna, rozścielane ręcznie, grubość warstwy po zagęszczeniu 10 cm 58 m2 Robotnicy grupa I r-g 0,0432 2,5056 Pospółka do betonów zwykłych m3 0,1228 7,1224 Woda m3 0,01 0,58 Materiały inne (Materiały) % 0,5 Walec statyczny samojezdny 10 t (1) m-g 0,0141 0, KNR 231/202/2 Nawierzchnie Ŝwirowe, warstwa jezdni dolna, rozścielane ręcznie, dodatek za kaŝdy dalszy 1 cm grubości warstwy 58 m2 krotność 9,00 Robotnicy grupa I r-g 0,0016 0,8352 Pospółka do betonów zwykłych m3 0,0123 6,4206 Woda m3 0,001 0,522 Materiały inne (Materiały) % 0,5 Walec statyczny samojezdny 10 t (1) m-g 0,0006 0, KNR 401/108/3 Wywóz samochodami skrzyniowymi, do 1 km, grunt kategorii IV 120 m3 Robotnicy grupa I r-g 2,22 266,4 Samochód skrzyniowy do 5 t (1) m-g 1,14 136, KNR 401/108/4 Wywóz samochodami skrzyniowymi, ziemia, dodatek za kaŝdy następny 1 km 120 m3 krotność 9,00 Samochód skrzyniowy do 5 t (1) m-g 0,03 32, Obsługa geodezyjna 1 kpl Razem pozycja (z narzutami) Wykonanie dokumentacji powykonawczej 1 kpl Razem pozycja (z narzutami) Opłata za wyłączenie dla Enion 1 kpl Razem pozycja (z narzutami) 1 1 strona nr: 8

9 Zestawienie robocizny Lp. Nazwa zawodu Jedn. Ilość 1. Bitumiarze grupa II r-g 0, Bitumiarze grupa III r-g 0, Brukarze grupa II r-g 15, Elektromonter grupa II r-g 564, Elektromonter grupa III r-g 741, Elektromonter grupa IV r-g 0, Robotnicy r-g 74, Robotnicy grupa I r-g 1 801, Robotnicy grupa II r-g 67,6948 Razem (z dokładnością do zaokrągleń): 3 265,9105 strona nr: 9

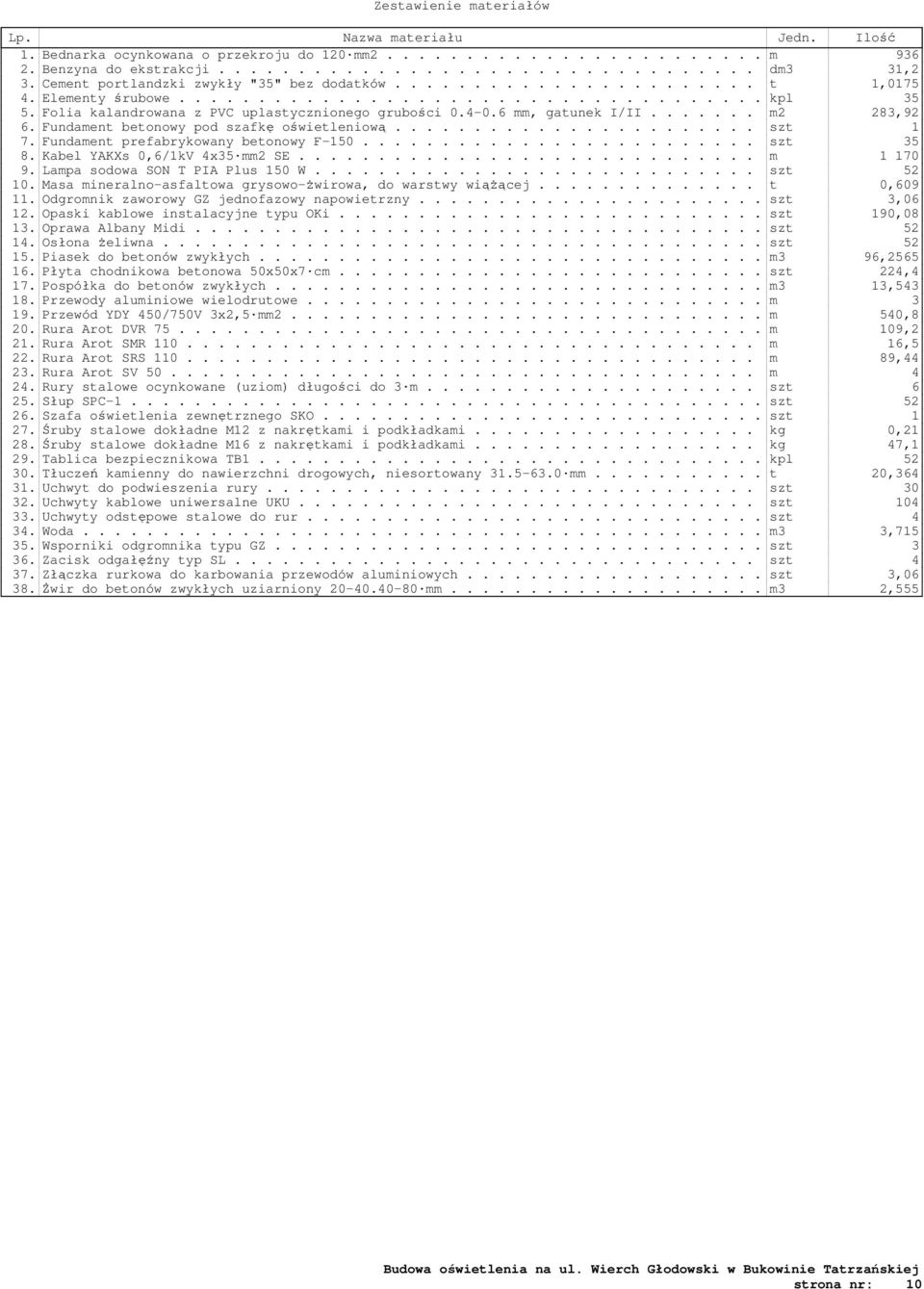

10 Zestawienie materiałów Lp. Nazwa materiału Jedn. Ilość 1. Bednarka ocynkowana o przekroju do 120 mm m Benzyna do ekstrakcji dm3 31,2 3. Cement portlandzki zwykły "35" bez dodatków t 1, Elementy śrubowe kpl Folia kalandrowana z PVC uplastycznionego grubości mm, gatunek I/II m2 283,92 6. Fundament betonowy pod szafkę oświetleniową szt 1 7. Fundament prefabrykowany betonowy F szt Kabel YAKXs 0,6/1kV 4x35 mm2 SE m Lampa sodowa SON T PIA Plus 150 W szt Masa mineralno-asfaltowa grysowo-ŝwirowa, do warstwy wiąŝącej t 0, Odgromnik zaworowy GZ jednofazowy napowietrzny szt 3, Opaski kablowe instalacyjne typu OKi szt 190, Oprawa Albany Midi szt Osłona Ŝeliwna szt Piasek do betonów zwykłych m3 96, Płyta chodnikowa betonowa 50x50x7 cm szt 224,4 17. Pospółka do betonów zwykłych m3 13, Przewody aluminiowe wielodrutowe m Przewód YDY 450/750V 3x2,5 mm m 540,8 20. Rura Arot DVR m 109,2 21. Rura Arot SMR m 16,5 22. Rura Arot SRS m 89, Rura Arot SV m Rury stalowe ocynkowane (uziom) długości do 3 m szt Słup SPC szt Szafa oświetlenia zewnętrznego SKO szt Śruby stalowe dokładne M12 z nakrętkami i podkładkami kg 0, Śruby stalowe dokładne M16 z nakrętkami i podkładkami kg 47,1 29. Tablica bezpiecznikowa TB kpl Tłuczeń kamienny do nawierzchni drogowych, niesortowany mm t 20, Uchwyt do podwieszenia rury szt Uchwyty kablowe uniwersalne UKU szt Uchwyty odstępowe stalowe do rur szt Woda m3 3, Wsporniki odgromnika typu GZ szt Zacisk odgałęźny typ SL szt Złączka rurkowa do karbowania przewodów aluminiowych szt 3, świr do betonów zwykłych uziarniony mm m3 2,555 strona nr: 10

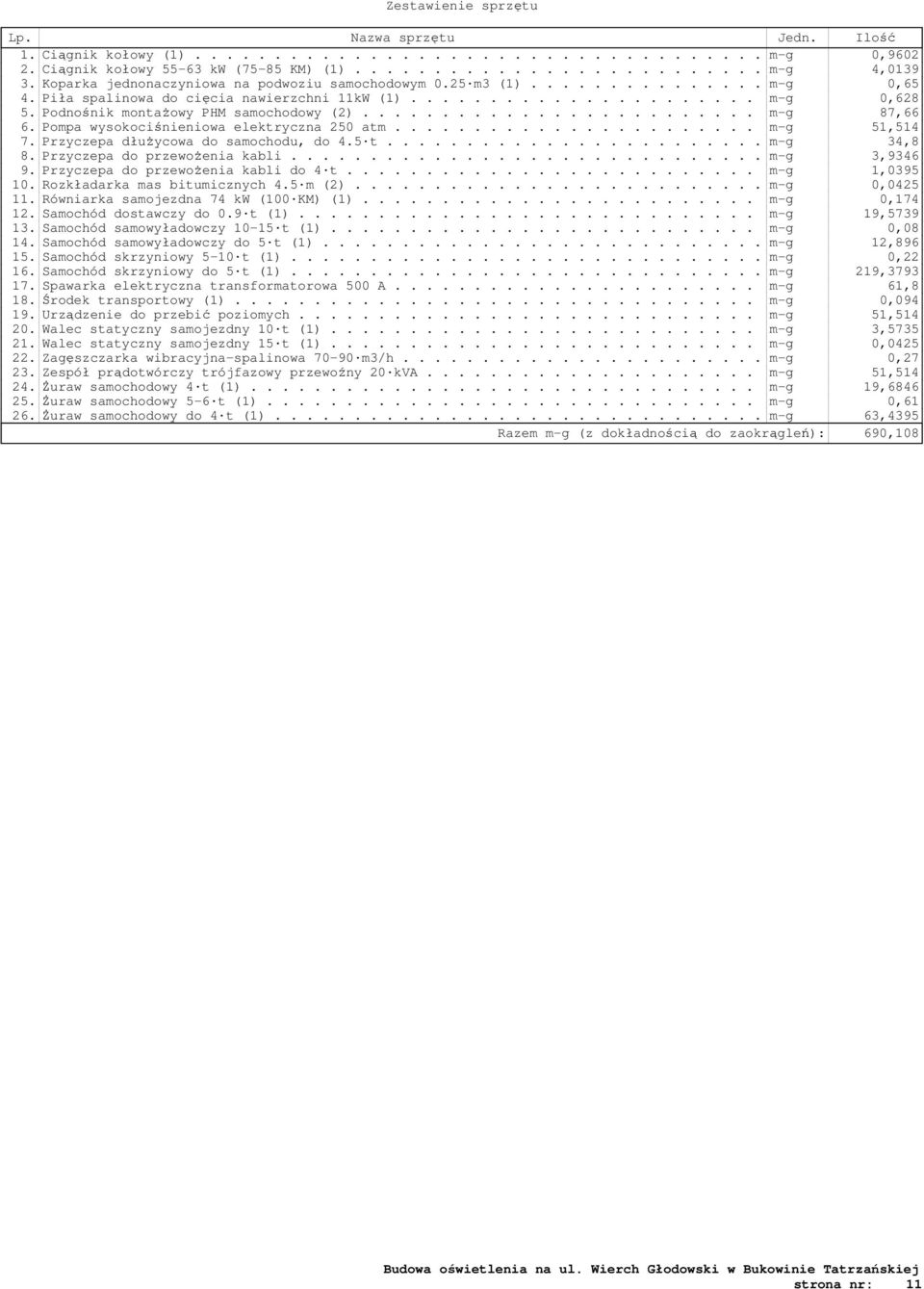

11 Zestawienie sprzętu Lp. Nazwa sprzętu Jedn. Ilość 1. Ciągnik kołowy (1) m-g 0, Ciągnik kołowy kw (75-85 KM) (1) m-g 4, Koparka jednonaczyniowa na podwoziu samochodowym 0.25 m3 (1) m-g 0,65 4. Piła spalinowa do cięcia nawierzchni 11kW (1) m-g 0, Podnośnik montaŝowy PHM samochodowy (2) m-g 87,66 6. Pompa wysokociśnieniowa elektryczna 250 atm m-g 51, Przyczepa dłuŝycowa do samochodu, do 4.5 t m-g 34,8 8. Przyczepa do przewoŝenia kabli m-g 3, Przyczepa do przewoŝenia kabli do 4 t m-g 1, Rozkładarka mas bitumicznych 4.5 m (2) m-g 0, Równiarka samojezdna 74 kw (100 KM) (1) m-g 0, Samochód dostawczy do 0.9 t (1) m-g 19, Samochód samowyładowczy t (1) m-g 0, Samochód samowyładowczy do 5 t (1) m-g 12, Samochód skrzyniowy 5-10 t (1) m-g 0, Samochód skrzyniowy do 5 t (1) m-g 219, Spawarka elektryczna transformatorowa 500 A m-g 61,8 18. Środek transportowy (1) m-g 0, Urządzenie do przebić poziomych m-g 51, Walec statyczny samojezdny 10 t (1) m-g 3, Walec statyczny samojezdny 15 t (1) m-g 0, Zagęszczarka wibracyjna-spalinowa m3/h m-g 0, Zespół prądotwórczy trójfazowy przewoźny 20 kva m-g 51, śuraw samochodowy 4 t (1) m-g 19, śuraw samochodowy 5-6 t (1) m-g 0, śuraw samochodowy do 4 t (1) m-g 63,4395 Razem m-g (z dokładnością do zaokrągleń): 690,108 strona nr: 11
