1 Strona 1/5 Centrum Technologiczne BETOTECH Sp. z o.o. ul. Roździeńskiego Dąbrowa Górnicza LABORATORIUM MATERIAŁÓW BUDOWLANYCH ul. 1-go Maja Strzelce Opolskie tel.: lub fax.: Sprawozdanie z wyników badań uzyskanych podczas rozstrzygnięcia konkursu zespołowego II edycji Uniwersytetu Betonu Grupy Górażdże Organizator konkursu: Górażdże Cement S.A. ul. Cementowa 1 Chorula Obiekt badania/opis: Próbki betonu lekkiego o wymiarach 150x150x150 mm przesłane przez poszczególne zespoły biorące udział w II edycji Uniwersytetu Betonu Grupy Górażdże. Data przyjęcia próbek do badań: Data wykonania badań: Zakres badań i metody badawcze: Rodzaj badania Gęstość w stanie wysuszonym Wytrzymałość na ściskanie Metoda badawcza PN-EN :2011 Badania betonu Część 7: Gęstość betonu PN-EN :2011 Badania betonu Część 3: Wytrzymałość na ściskanie próbek do badań Wykonujący badania: Mirosław Nowojski Technik ds. Badań Materiałów Budowlanych Henryk Zettelmann Technik ds. Badań Materiałów Budowlanych

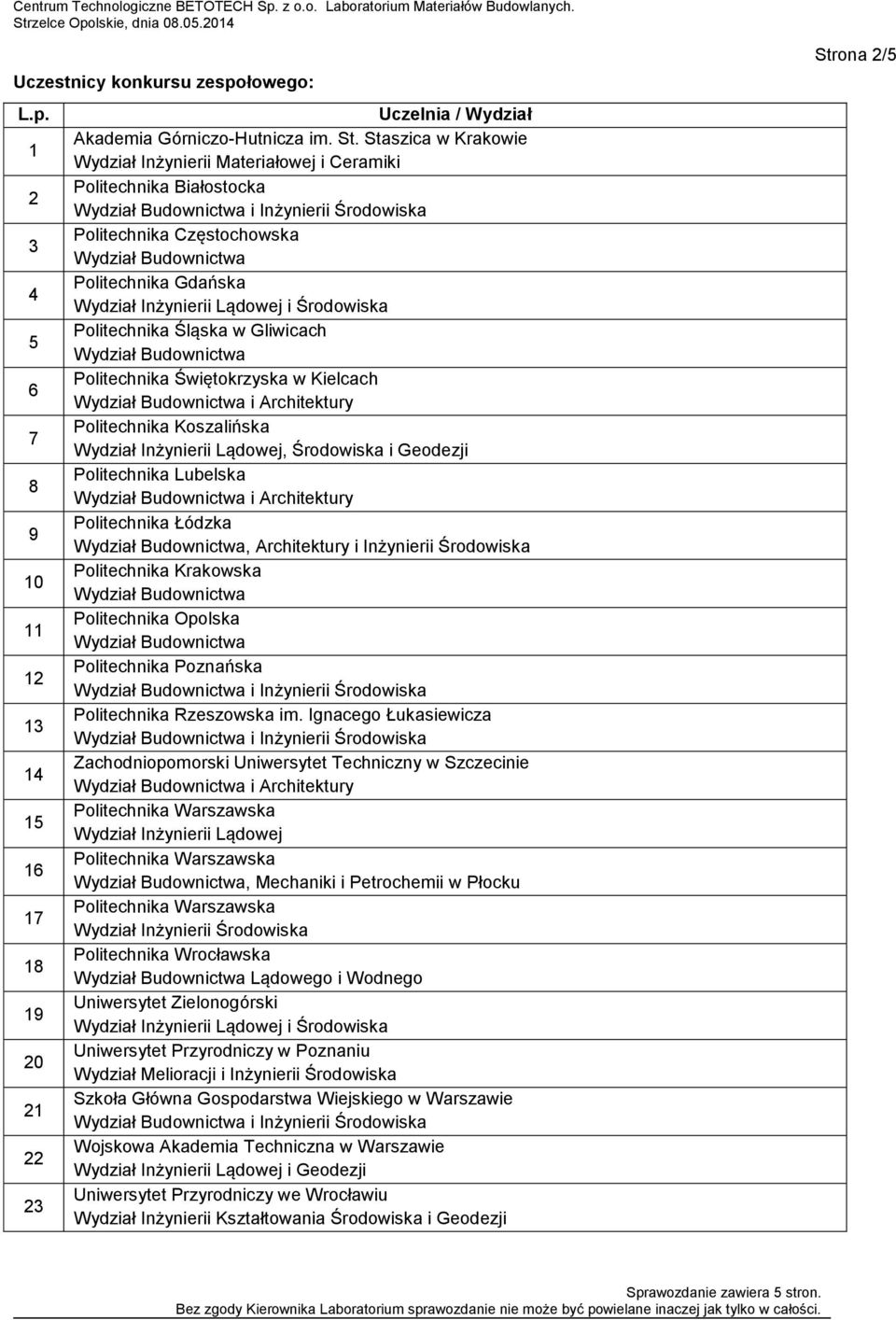

2 Uczestnicy konkursu zespołowego: L.p Uczelnia / Wydział Akademia Górniczo-Hutnicza im. St. Staszica w Krakowie Wydział Inżynierii Materiałowej i Ceramiki Politechnika Białostocka Politechnika Częstochowska Politechnika Gdańska Wydział Inżynierii Lądowej i Środowiska Politechnika Śląska w Gliwicach Politechnika Świętokrzyska w Kielcach i Architektury Politechnika Koszalińska Wydział Inżynierii Lądowej, Środowiska i Geodezji Politechnika Lubelska i Architektury Politechnika Łódzka, Architektury i Inżynierii Środowiska Politechnika Krakowska Politechnika Opolska Politechnika Poznańska Politechnika Rzeszowska im. Ignacego Łukasiewicza Zachodniopomorski Uniwersytet Techniczny w Szczecinie i Architektury Wydział Inżynierii Lądowej, Mechaniki i Petrochemii w Płocku Wydział Inżynierii Środowiska Politechnika Wrocławska Lądowego i Wodnego Uniwersytet Zielonogórski Wydział Inżynierii Lądowej i Środowiska Uniwersytet Przyrodniczy w Poznaniu Wydział Melioracji i Inżynierii Środowiska Szkoła Główna Gospodarstwa Wiejskiego w Warszawie Wojskowa Akademia Techniczna w Warszawie Wydział Inżynierii Lądowej i Geodezji Uniwersytet Przyrodniczy we Wrocławiu Wydział Inżynierii Kształtowania Środowiska i Geodezji Strona 2/5

3 Wyniki badań gęstości: Strona 3/5 Gęstość dostarczonych próbek obliczono jako iloraz masy i objętości próbki. Masę oznaczono w stanie wysuszonym, natomiast objętość obliczono na podstawie wymiarów deklarowanych po uprzednim sprawdzeniu próbek wg PN-EN :2013. Jeśli któraś z próbek nie spełniała wymagania odnośnie tolerancji dla wymiarów deklarowanych wg PN-EN :2013, np. miały zbyt dużą wysokość, wtedy wymiary dostosowano do wymagań poprzez szlifowanie, tak aby mieściły się w granicach 150 mm ± 1,5 mm. Opis zespołu Średnia masa próbek Średnia gęstość próbek po wysuszeniu [kg] po wysuszeniu [kg/m 3 ] Zespół nr 1 5, Zespół nr 2 6, Zespół nr 3 5, Zespół nr 4 6, Zespół nr 5 5, Zespół nr 6 5, Zespół nr 7 6, Zespół nr 8 6, Zespół nr 9 5, Zespół nr 10 5, Zespół nr 11 6, Zespół nr 12 6, Zespół nr 13 6, Zespół nr 14 6, Zespół nr 15 5, Uniwersytet Przyrodniczy Poznań 4, Zespół nr 17 5, Zespół nr 18 6, Zespół nr 19 6, Zespół nr 20 5, Zespół nr 21 6, Zespół nr 22 6, Zespół nr 23 6,

4 Strona 4/5 Wyniki badań wytrzymałości na ściskanie: Wytrzymałość na ściskanie obliczono jako iloraz maksymalnego obciążenia przenoszonego przez próbkę do powierzchni próbki. Próbki badano w stanie nasycenia wodą. Powierzchnię poddawaną ściskaniu obliczono na podstawie wymiarów deklarowanych po uprzednim sprawdzeniu próbek wg PN-EN :2013. Jeśli któraś z próbek nie spełniała wymagania odnośnie tolerancji dla wymiarów deklarowanych wg PN-EN :2013, np. miały zbyt dużą wysokość, wtedy wymiary dostosowano do wymagań poprzez szlifowanie, tak aby mieściły się w granicach 150 mm ± 1,5 mm. Opis zespołu Średnia wytrzymałość na ściskanie [MPa] Zespół nr 1 38,1 Zespół nr 2 75,0 Zespół nr 3 48,2 Zespół nr 4 56,5 Zespół nr 5 43,7 Zespół nr 6 55,2 Zespół nr 7 66,4 Zespół nr 8 31,9 Zespół nr 9 43,4 Zespół nr 10 51,1 Zespół nr 11 74,4 Zespół nr 12 43,6 Zespół nr 13 54,5 Zespół nr 14 46,6 Zespół nr 15 45,2 Uniwersytet Przyrodniczy Poznań 49,0 Zespół nr 17 40,3 Zespół nr 18 71,3 Zespół nr 19 64,4 Zespół nr 20 38,1 Zespół nr 21 57,4 Zespół nr 22 60,4 Zespół nr 23 52,2

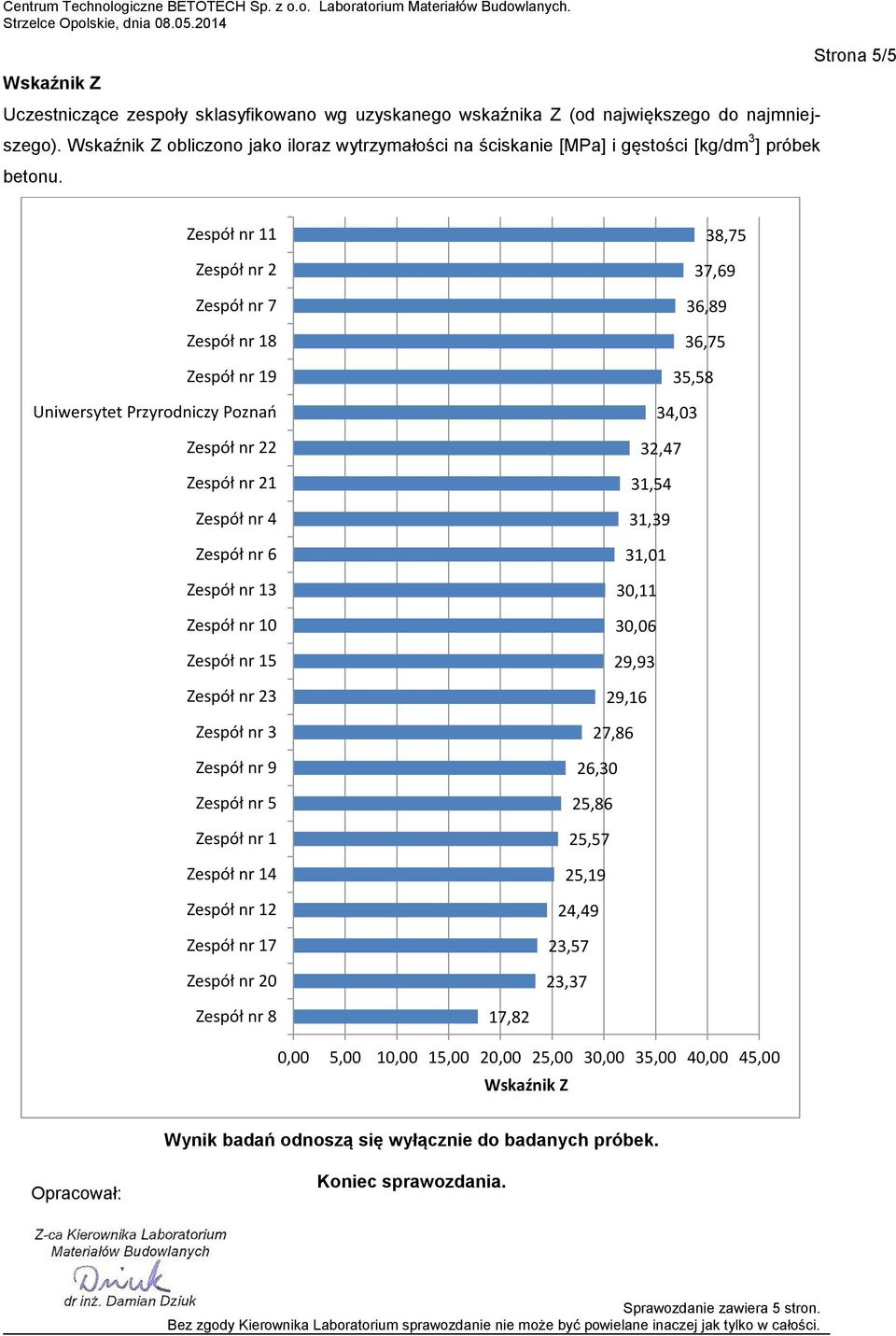

5 Wskaźnik Z Uczestniczące zespoły sklasyfikowano wg uzyskanego wskaźnika Z (od największego do najmniejszego). Wskaźnik Z obliczono jako iloraz wytrzymałości na ściskanie [MPa] i gęstości [kg/dm 3 ] próbek betonu. Strona 5/5 Zespół nr 11 Zespół nr 2 Zespół nr 7 Zespół nr 18 Zespół nr 19 Uniwersytet Przyrodniczy Poznań Zespół nr 22 Zespół nr 21 Zespół nr 4 Zespół nr 6 Zespół nr 13 Zespół nr 10 Zespół nr 15 Zespół nr 23 Zespół nr 3 Zespół nr 9 Zespół nr 5 Zespół nr 1 Zespół nr 14 Zespół nr 12 Zespół nr 17 Zespół nr 20 38,75 37,69 36,89 36,75 35,58 34,03 32,47 31,54 31,39 31,01 30,11 30,06 29,93 29,16 27,86 26,30 25,86 25,57 25,19 24,49 23,57 23,37 Zespół nr 8 17,82 0,00 5,00 10,00 15,00 20,00 25,00 30,00 35,00 40,00 45,00 Wskaźnik Z Wynik badań odnoszą się wyłącznie do badanych próbek. Opracował: Koniec sprawozdania.
