1 INSTRUKCJA OBSŁUGI Bardzo dziękujemy za wybranie monitora LCD firmy iiyama. Zalecamy, abyś poświęcił kilka minut i dokładnie przeczytał tę krótką, lecz wyczerpującą instrukcję, zanim zainstalujesz i włączysz monitor. Przechowuj tę instrukcję w bezpiecznym miejscu do wykorzystania w przyszłości.

2 DEKLARACJA ZGODNOŚCI Z WYMAGANIAMI OZNAKOWANIA CE Niniejszy monitor LCD jest zgodny z wymaganiami następujących Dyrektyw WE/UE: 2014/30/UE Dyrektywa EMC, 2014/35/UE Dyrektywa niskiego napięcia, 2009/125/WE Dyrektywa ErP i 2011/65/UE Dyrektywa RoHS. Wymogi dotyczące odporności na zakłócanie spełniane są w przypadku użytkowania urządzenia w budynkach mieszkalnych, biurowych i rzemieślniczych, a także małych zakładach, zarówno wewnątrz budynków, jak i poza nimi. Wszystkie miejsca użytkowania urządzenia charakteryzują się dostępem do publicznej sieci zasilania niskim napięciem. IIYAMA CORPORATION: Wijkermeerstraat 8, 2131 HA Hoofddorp, The Netherlands Model Nr. : PL3288UH Zalecamy recykling starego sprzętu. Wszelkie informacje na ten temat można znaleźć klikając link Poland na międzynarodowej stronie internetowej firmy iiyama pod adresem Rezerwujemy sobie prawo do zmiany danych technicznych bez uprzedzenia. Wszystkie znaki towarowe używane w tej instrukcji obsługi stanowią własność ich odpowiednich właścicieli. Jako partner ENERGY STAR, firma iiyama potwierdza, że niniejsze urządzenie spełnia wytyczne ENERGY STAR dotyczące wydajności energetycznej.

3 SPIS TREŚCI W TROSCE O TWOJE BEZPIECZEŃSTWO...1 ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA...1 SPECJALNE UWAGI NA TEMAT MONITORÓW LCD...3 OBSŁUGA KLIENTA...3 CZYSZCZENIE...3 ZANIM URUCHOMISZ MONITOR...4 WŁAŚCIWOŚCI...4 KONTROLA ZAWARTOŚCI OPAKOWANIA...4 INSTALACJA...5 MONTAŻ I DEMONTAŻ STOPKI...6 ELEMENTY STERUJĄCE I ZŁĄCZA...7 PODŁĄCZANIE MONITORA...8 USTAWIENIA KOMPUTERA...9 REGULACJA WYSOKOŚCI I KĄTA WIDZENIA...9 OBSŁUGA MONITORA...10 ZAWARTOŚĆ MENU REGULACJA FUNKCJA ZARZĄDZANIA ENERGIĄ...20 ROZWIĄZYWANIE PROBLEMÓW...21 INFORMACJE NA TEMAT RECYKLINGU...22 DODATEK...23 DANE TECHNICZNE...23 WYMIARY...24 SYNCHRONIZACJA...24

4 W TROSCE O TWOJE BEZPIECZEŃSTWO ZALECENIA DOTYCZĄCE BEZPIECZEŃSTWA OSTRZEŻENIE ZAPRZESTAŃ UŻYTKOWANIA MONITORA, GDY CZUJESZ, ŻE WYSTĘPUJE JAKIŚ PROBLEM Gdy zauważysz jakiekolwiek nienormalne zjawiska, takie jak dym, dziwne dźwięki lub opary, odłącz monitor i natychmiast skontaktuj się z centrum serwisowym firmy iiyama. Dalsze używanie monitora może być niebezpieczne i spowodować pożar lub porażenie prądem elektrycznym. NIGDY NIE ZDEJMUJ OBUDOWY Wewnątrz monitora znajdują się obwody wysokiego napięcia. Zdjęcie obudowy może narazić na niebezpieczeństwo pożaru lub porażenia prądem elektrycznym. NIE WKŁADAJ ŻADNYCH PRZEDMIOTÓW DO MONITORA Nie dopuszczaj do sytuacji, aby we wnętrzu monitora znalazły się jakiekolwiek ciała stałe lub płyny, na przykład woda. W razie takiego zdarzenia, natychmiast odłącz monitor i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Używanie monitora z jakimikolwiek obcymi obiektami wewnątrz może spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. USTAW MONITOR NA PŁASKIEJ, STABILNEJ POWIERZCHNI Monitor może spowodować obrażenia ciała w razie upadku lub upuszczenia. NIE UŻYWAJ MONITORA W POBLIŻU WODY Nie używaj monitora w miejscach, gdzie mogłoby dojść do spryskania lub oblania monitora wodą, ponieważ mogłoby to spowodować pożar lub porażenie prądem elektrycznym. MONITOR NALEŻY UŻY WAĆ PRZY OKREŚLONYM ZASILANIU Zadbaj, aby monitor był używany tylko przy określonym zasilaniu energią elektryczną. Korzystanie z zasilania o niewłaściwym napięciu spowoduje nieprawidłowe działanie i może spowodować pożar lub porażenie prądem elektrycznym. CHROŃ PRZEWODY Nie rozciągaj, ani nie zginaj przewodu zasilającego, ani przewodu sygnałowego. Nie kładź monitora, ani żadnych innych ciężkich przedmiotów na przewodach. W przypadku uszkodzenia, przewody mogą spowodować pożar lub porażenie prądem elektrycznym. NIEKORZYSTNE WARUNKI POGODOWE Zaleca się nie używać monitora w czasie silnej burzy z wyładowaniami, ponieważ ustawiczne zaniki zasilania mogą spowodować nieprawidłowe działanie. Zaleca się także nie dotykać wtyczki w takich okolicznościach, ponieważ mogłoby to spowodować porażenie prądem elektrycznym. W TROSCE O TWOJE BEZPIECZEŃSTWO 1

5 UWAGA MIEJSCE USTAWIENIA MONITORA Nie ustawiaj monitora w miejscach, gdzie mogą wystąpić nagłe zmiany temperatury lub w przestrzeniach wilgotnych, zapylonych lub zadymionych, ponieważ mogłoby to spowodować pożar, porażenie prądem elektrycznym lub uszkodzenie. Należy również unikać takich miejsc, gdzie słońce świeci wprost na monitor. NIE UMIESZCZAJ MONITORA W MIEJSCACH STWARZAJĄCYH ZAGROŻENIE W przypadku ustawienia monitora w nieodpowiednim miejscu, monitor może przewrócić się i spowodować obrażenia ciała. Należy także zadbać, aby na monitorze nie były umieszczane żadne ciężkie przedmioty. Wszystkie przewody powinny być ułożone w taki sposób, aby dzieci nie mogły ich pociągać, co mogłoby spowodować obrażenia ciała. UTRZYMUJ DOBRĄ WENTYLACJĘ Monitor jest zaopatrzony w szczeliny wentylacyjne, aby chronić go przed przegrzaniem. Zasłonięcie tych szczelin może spowodować pożar. W celu zapewnienia odpowiedniego przepływu powietrza, monitor powinien być ustawiony w odległości przynajmniej 10 cm (lub 4 cale) od jakichkolwiek ścian. Po usunięciu stopy, otwory wentylacyjne mogą zostać zasłonięte. Może to doprowadzić do przegrzania i spowodować uszkodzenia lub pożar. Należy zadbać o to żeby otwory wentylacyjne zawsze pozostawały odsłonięte. Ustawianie monitora na tylnej stronie, na boku lub do góry nogami, lub na dywanie albo innym miękkim materiale może także spowodować zagrożenie. ODŁĄCZ PRZEWODY PRZED PRZESTAWIENIEM MONITORA Przed przemieszczaniem monitora wyłącz zasilanie, odłącz abel zasilający od gniazdka oraz zadbaj o odłączenie przewodu sygnałowego. Jeżeli nie odłączysz tych przewodów, może dojść do pożaru lub porażenia prądem elektrycznym. ODŁĄCZAJ PRZEWODY MONITORA Gdy monitor ma nie być używany przez długi okres czasu, zaleca się pozostawienie monitora z odłączonymi przewodami. PRZY ODŁĄCZANIU PRZEWODU CHWYTAJ WTYCZKĘ Aby odłączyć zasilacz, kabel zasilający lub kabel sygnałowy, zawsze odłączaj je trzymając za wtyczkę. Nigdy nie ciągnij samego przewodu, ponieważ może to spowodować pożar lub porażenie prądem elektrycznym. NIE DOTYKAJ WTYCZEK WILGOTNYMI DŁONIAMI Wyjmowanie lub wkładanie wtyczki do gniazda wilgotnymi dłoniami może być przyczyną porażenia prądem elektrycznym. UMIESZCZANIE MONITORA NA KOMPUTERZE Upewnij się, czy komputer jest wystarczająco wytrzymały, aby utrzymać masę monitora, ponieważ w przeciwnym razie może dojść do uszkodzenia komputera. UWAGA NA RĘCE I PALCE! Zachowaj ostrożność przy zmianie kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni. Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia. (Tylko w przypadku monitorów z regulacją wysokości.) UWAGA ODNOŚNIE UŻYTKOWANIA 24/7 Monitor nie został zaprojektowany do użytku 24/7 w dowolnym środowisku. INNE ZALECENIA ZALECENIA DOTYCZĄCE ERGONOMII W celu wyeliminowania zmęczenia oczu nie używaj monitora ustawionego na jasnym tle lub w ciemnym pomieszczeniu. Aby zapewnić optymalne warunki oglądania, monitor powinien być ustawiony na wysokości tuż poniżej poziomu oczu i w odległości cm (16-24 cali) od oczu. Kiedy używa się monitora przez długi okres czasu, zalecane jest przerywanie pracy co godzinę na dziesięć minut, ponieważ ciągłe patrzenie na ekran może spowodować przemęczenie wzroku. 2 W TROSCE O TWOJE BEZPIECZEŃSTWO

6 SPECJALNE UWAGI NA TEMAT MONITORÓW LCD Przedstawione poniżej objawy są zjawiskami normalnymi w przypadku monitorów LCD i nie wskazują problemu. INFO Przy pierwszym włączeniu monitora LCD, obraz może nie być dopasowany do obszaru wyświetlania ze względu na typ używanego komputera. W takim przypadku należy ustawić obraz we właściwym położeniu. W zależności od używanego wzoru na pulpicie, możesz stwierdzić niewielką nierównomierność jasności ekranu. Ze względu na właściwości ekranu LCD, po przełączeniu wyświetlanego obrazu może utrzymywać się powidok poprzedniego ekranu, jeśli ten sam obraz był wyświetlany przez kilka godzin. W takim przypadku, dzięki zmianie obrazu lub wyłączeniu zasilania na kilka godzin następuje powolna regeneracja ekranu. OBSŁUGA KLIENTA INFO Gdy musisz zwrócić swoje urządzenie do naprawy, a oryginalne opakowanie zostało wyrzucone, prosimy o skontaktowanie się ze swym dostawcą lub z centrum serwisowym firmy iiyama w celu uzyskania porady lub zastępczego opakowania. CZYSZCZENIE OSTRZEŻENIE UWAGA INFO Jeśli podczas czyszczenia monitora dojdzie do wpadnięcia jakichkolwiek materiałów lub rozlania na monitor takich płynów jak woda, natychmiast odłącz kabel zasilający i skontaktuj się ze swym dostawcą lub z centrum serwisowym firmy iiyama. Przed rozpoczęciem czyszczenia monitora, należy ze względów bezpieczeństwa wyłączyć zasilanie i odłączyć przewody monitora. W celu ochrony panelu wyświetlacza LCD nie używaj twardych przedmiotów, aby nie doszło do zarysowania lub zatarcia ekranu. Nigdy nie stosuj żadnego z wymienionych poniżej silnych rozpuszczalników. Powodują one uszkodzenia obudowy i ekranu LCD. Rozcieńczalnik Czysta benzyna Środki czyszczące o działaniu ściernym Środki do czyszczenia w aerozolu Wosk Rozpuszczalniki kwasowe lub zasadowe Skutkiem pozostawania obudowy przez długi okres czasu w zetknięciu z jakimikolwiek produktami z gumy lub tworzyw sztucznych może być degeneracja lub odbarwienie materiału obudowy. OBUDOWA Plamy można usuwać za pomocą ściereczki lekko zwilżonej roztworem łagodnego detergentu. Następnie należy wytrzeć obudowę miękką suchą szmatką. EKRAN LCD Zaleca się okresowe czyszczenie za pomocą miękkiej, suchej szmatki. Nie należy używać papierowych chusteczek higienicznych, ponieważ mogą one powodować uszkodzenia ekranu LCD. W TROSCE O TWOJE BEZPIECZEŃSTWO 3

7 ZANIM URUCHOMISZ MONITOR WŁAŚCIWOŚCI Obsługuje rozdzielczości do Wysoki kontrast 3000:1 (typowy), dostępna funkcja Kontrast ACR / Jasność 300 cd/m 2 (typowy) / szybki czas reakcji 3ms (gray - gray) Flicker-free Redukcja niebieskiego światła Cyfrowe wygładzanie znaków Głośniki Stereo 2 x 3W Zarządzanie energią (zgodność ze standardem VESA DPMS) Zgodność ze standardem zamocowania VESA (100mm 100mm) Miejsce na blokadę zabezpieczającą KONTROLA ZAWARTOŚCI OPAKOWANIA Wraz z monitorem LCD dostarczane są wymienione poniżej akcesoria. Sprawdź, czy znajdują się one w opakowaniu. Jeżeli brakuje któregoś z poniższych elementów lub jest on uszkodzony, należy powiadomić o tym sprzedawcę lub najbliższego przedstawiciela firmy iiyama. Kabel zasilający* Kabel HDMI Kabel DisplayPort Kabel USB Podstawa stopki ze śrubą Instrukcja bezpieczeństwa Skrócona instrukcja obsługi UWAGA * Parametry znamionowe przewodu zasilającego dla obszarów, gdzie stosowane jest napięcie 120V w sieci, wynoszą 10A/125V. Jeżeli korzystasz z zasilania o wyższych parametrach znamionowych niż podane powyżej, musi być stosowany kabel zasilający o parametrach znamionowych 10A/250V. Pamiętaj, iż używanie nieoryginalnego kabla zasilającego skutkuje utratą wszelkich praw gwarancyjnych. Konieczne jest używanie zatwierdzonego kabla zasilającego o specyfikacji równej lub lepszej od H05VVF, 3G, 0,75mm². 4 ZANIM URUCHOMISZ MONITOR

8 INSTALACJA OSTRZEŻENIE Przed instalacją upewnij się, że ściana, suficie lub ramię pulpitu wytrzyma ciężar monitora i mocowania. [MONTAŻ NAŚCIENNY] OSTRZEŻENIE Jeśli chcesz powiesić monitor na ścianie, użyj śruby M4 z podkładką. Jej długość dostosuj go grubości uchwytu tak, aby długość śruby L wynosiła 12 mm. Dłuższa śruba może uszkodzić części elektryczne wewnątrz monitora i w konsekwencji doprowadzić do porażenia prądem lub uszkodzenia monitora. Uchwyt Śruba Obudowa [OBRÓT OBRAZU] Monitor może być używany wyłącznie w pozycji poziomej. Nie obracaj i nie używaj monitora w żadnej innej pozycji. Dostępny Niedostępny Wskaźnik zasilania Krajobrazowy A A A A Wskaźnik zasilania Portretowy Wskaźnik zasilania ZANIM URUCHOMISZ MONITOR 5

9 MONTAŻ I DEMONTAŻ STOPKI UWAGA Umieść monitor na stabilnej powierzchni. Monitor może spowodować obrażenia ciała lub uszkodzenia w razie upadku lub upuszczenia. Nie narażaj monitora na większe wstrząsy, gdyż może to doprowadzić do jego uszkodzenia. Przed zdemontowaniem lub zamontowaniem stojaka odłącz przewody monitora, aby uniknąć uszkodzeń lub porażenia prądem elektrycznym. <Montaż> Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Połóż monitor płasko na stole przodem do dołu. Zamocuj Podstawę stopki postępując zgodnie z rysunkiem pokazanym poniżej. Użyj śruby dostarczonej z monitorem do przymocowania podstawy do stopki monitora. Podstawę stopki Haczyk Podstawę stopki Śruba ds. Podstawę stopkę <Demontaż> Umieść kawałek miękkiego materiału na stole, by zabezpieczyć monitor przed zadrapaniem. Połóż monitor płasko na stole przodem do dołu. Poluzuj śrubę, aby wyjąć podstawę stopki z monitora. 6 ZANIM URUCHOMISZ MONITOR

10 ELEMENTY STERUJĄCE I ZŁĄCZA <Przód> <Tył> Wskaźnik zasilania INFO Niebieski: normalne działanie Pomarańczowy: zarządzanie energią Głośniki Złącze USB-DOWN (Ładowanie baterii) ( ) Złącze USB-DOWN ( ) Złącze USB-UP ( ) Otwór na kable Miejsce na blokadę zabezpieczającą INFO Mocując odpowiedni kabel zabezpieczający z blokadą ochronisz monitor przed kradzieżą lub przestawieniem. Gniazdo słuchawkowe ( ) Złącze DisplayPort (DP) Złącze HDMI (HDMI2) Złącze HDMI (HDMI1) Gniazdo zasilania prądem przemiennym (AC POWER IN) Przycisk nawigacji Przełącznik zasilania / Menu ( ) W górę / Wybór wejścia ( ) * W dół ( ) Lewy / Tryb ECO ( ) * Prawy / Głośność ( ) * * Możesz pominąć elementy Menu i bezpośrednio wyświetlić daną opcję lub skalę regulacji. ZANIM URUCHOMISZ MONITOR 7

11 PODŁĄCZANIE MONITORA Upewnij się, czy komputer i monitor są wyłączone. Przewodem sygnałowym połącz monitor z komputerem. Podłącz przewód zasilający najpierw do monitora, a następnie do gniazdka elektrycznego. Włącz monitor i komputer. Aby wyłączyć monitor, naciśnij i przytrzymaj przycisk Power przez 3 sekundy, kiedy menu OSD nie jest wyświetlane. INFO Przewody sygnałowe używane do łączenia komputera z monitorem mogą być różne w zależności od typu używanego komputera. Nieprawidłowe połączenie może spowodować poważne uszkodzenie zarówno monitora, jak i komputera. Kabel dostarczany wraz z monitorem to standardowy kabel z złączem. Jeżeli potrzebny jest specjalny kabel, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama. W przypadku podłączenia do komputera Macintosh, skontaktuj się ze swym sprzedawcą lub najbliższym przedstawicielem firmy iiyama w celu uzyskania odpowiedniego złącza przejściowego. Wtykowe urządzenia klasy I typ A muszą być podłączone do uziemienia ochronnego. Gniazdko sieciowe powinno być zainstalowane w pobliżu urządzenia i powinno być łatwo dostępne. Nadmierne ciśnienie akustyczne w słuchawkach może spowodować uszkodzenie/utratę słuchu. [Przykład podłączenia] <Tył> Mysz Klawiatura Kabel USB (Akcesoria) Kabel zasilający (Akcesoria) Kabel DisplayPort (Akcesoria) Kabel HDMI (Niedołączony) Komputer Kabel HDMI (Akcesoria) Sprzęt AV etc. [ Uchwyt na kable ] Przełóż kable przez Otwór na kable, aby je połączyć. 8 ZANIM URUCHOMISZ MONITOR

12 USTAWIENIA KOMPUTERA Synchronizacja sygnałów Patrz tabela synchronizacji dla podstawowych rozdzielczości w rozdziale SYNCHRONIZACJA na stronie 24. REGULACJA WYSOKOŚCI I KĄTA WIDZENIA Optymalna praca przy monitorze polega na bezpośrednim, prostopadłym patrzeniu na ekran, następnie dostosuj wysokość i kąt monitora do własnych upodobań. Przy zmianie wysokości i kąta nachylenia panela przytrzymaj podstawkę monitora jedną ręką, aby uniknąć przewrócenia urządzenia. Panel LCD można ustawić na maksymalnej wysokości 120 mm. Kąty nachylenia względem użytkownika mogą wynosić do 45º w lewo i prawo, do 22º w tył i 3 do przodu mm UWAGA Podczas zmiany wysokości lub kąta nachylenia panela nie dotykaj ekranu LCD. W przeciwnym razie istnieje ryzyko uszkodzenia ekranu. Zachowaj ostrożność przy zmianie wysokości lub kąta ustawienia monitora, aby nie przygnieść sobie palców albo dłoni. Zachowaj ostrożność, by nie przytrzasnąć palców w czasie regulacji wysokości stopki i kąta nachylenia Monitora Stopka ZANIM URUCHOMISZ MONITOR 9

13 OBSŁUGA MONITORA W celu zapewnienia najlepszego obrazu, monitor LCD firmy iiyama otrzymał w fabryce predefiniowane ustawienia synchronizacji (patrz str. 24). Możesz także dostosować obraz wykonując przedstawione poniżej operacje na przyciskach. Naciśnij przycisk MENU, aby uruchomić funkcję Menu ekranowego (OSD). Są tutaj dodatkowe pozycje menu, które można przełączać przyciskami /. : Exit Select : PUSH Wybierz pozycję menu, zawierającą ikonę regulacji dotyczącą regulacji, jaką chcesz przeprowadzić. Naciśnij przycisk MENU. Następnie użyj przycisków / do wyróżnienia ikony żądanej regulacji. Naciśnij ponownie przycisk MENU. Używając przycisków / dokonaj odpowiedniej regulacji lub ustawienia. Naciśnij przycisk, aby opuścić menu, a wprowadzone ustawienia zostaną automatycznie zapisane. Na przykład, aby dokonać korekty położenia w pionie, wybierz pozycję menu Ustawienia OSD, a następnie naciśnij przycisk MENU. Potem użyj przycisków / wybierz Pozycja pionowa OSD i naciśnij przycisk MENU. Wtedy użyj przycisków / do zmiany ustawienia położenia w pionie OSD. Położenie OSD całego wyświetlanego obrazu będzie zmieniać się na bieżąco zgodnie z wprowadzanymi zmianami. XB3288UHSU Obraz Kolor PiP/PbP Pozycja pozioma OSD Pozycja pionowa OSD Tło menu OSD Wybór wejść Wygaszenie OSD 10s Audio Język Ustawienia OSD Ustawienia : Exit Select : PUSH Na koniec naciśnij przycisk pamięci., który kończy regulację, a wszystkie zmiany są zapisywane w UWAGA W przypadku wstrzymania operacji na przyciskach podczas przeprowadzania regulacji, Menu ekranowe zniknie po upływie okresu czasu zdefiniowanego w ustawieniu Wygaszenie OSD. Również naciśnięcie przycisku powoduje szybkie wyłączenie Menu ekranowego. W chwili zniknięcia Menu ekranowego następuje zapisanie w pamięci wszelkich wprowadzonych zmian. Należy unikać wyłączania zasilania, kiedy korzysta się z Menu ekranowego. 10 OBSŁUGA MONITORA

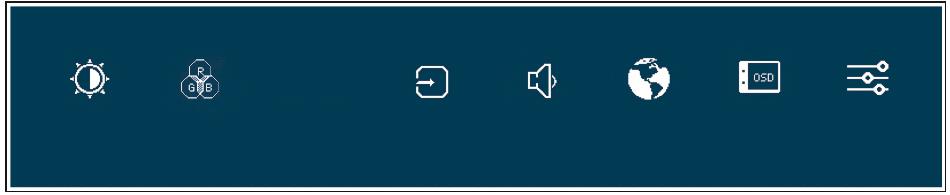

14 ZAWARTOŚĆ MENU REGULACJA Obraz Picture Obraz Kolor Format obrazu Jasność Pełny obraz XB3288UHSU 80 PiP/PbP Kontrast 50 Wybór wejść Głębia czerni 0 Audio Ostrość 50 Język Overdrive 0 Ustawienia OSD Kontrast ACR Ustawienia Tryb ECO Technologia X-Res : Exit Select : PUSH Element regulacji Problem / Opcja Przyciski, które należy naciskać Format obrazu * 1 Picture Format Pełny obraz Format obrazu * 2 Pixel bij pixel Widok pełnoekranowy Zmiana formatu obrazu Obraz wyświetlany jest w formacie 1:1. Jasność * 3,4 Brightness Kontrast * 4 Contrast Zbyt ciemny obraz Zbyt jasny obraz Zbyt mdły obraz Zbyt intensywny obraz Głębia czerni Black Tuner Od -5 do +5 Regulacje cieni Ostrość * 1 Sharpness Overdrive * 1,4 Overdrive Możesz dokonać zmiany ostrości obrazu w skali od 0 do 100 (ostry-miękki). Naciskaj przycisk, aby zmieniać ostrość obrazu w kolejności liczbowej. Naciskaj przycisk, aby zmieniać ostrość obrazu w kolejości odwrotnej. Regulacja jakości obrazu przy rozdzielczości niższej niż Możesz zmienić jakość obrazu. one / -2 / -1 / 0 / +1 / +2 Poprawia czas przejścia dla odcieni szarości. Skutkuje to szybszym czasem reakcji. Kontrast ACR * 1,4 Adv. Contrast Tryb ECO * 4 ECO Mode Direct Technologia X-Res X-Res Technology Włącz Miękkie Średni Wyostrzone Podwyzszony wspolczynnik kontrast. Normalne Normalne Jasność lub podświetlenie są zredukowane. Jasność lub podświetlenie są zredukowane bardziej niż w 1. Jasność lub podświetlenie są zredukowane bardziej niż w 2. Normalne Popraw ostrość krawędzi. Popraw ostrość krawędzi bardziej niż w opcji Miękkie. Popraw ostrość krawędzi bardziej niż w opcji Średnie. OBSŁUGA MONITORA 11

15 * 1 W Tryb PiP/PbP regulacje Format obrazu, Ostrość, Overdrive i Kontrast ACR są niedostępne. * 2 Option niedostępna dla rozdzielczości 16:9. W przypadku gdy rozdzielczość sygnału wejściowego ma format 4:3, 5:4 lub 16:10, obraz będzie wyświetlony w formacie 4:3 na środku ekranu. * 3 Dokonaj regulacji parametru Brightness, gdy używasz monitora w ciemnym pomieszczeniu i odnosisz wrażenie, że obraz jest zbyt jasny. * 4 Elementy regulowane / ustawialne zależą od tego, który element jest aktywny. Więcej informacji można znaleźć na stronie 19 Matryca korelacji funkcji. Direct Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję. Tryb ECO: Naciśnij przycisk kiedy nie jest wyświetlane Menu ekranowe. 12 OBSŁUGA MONITORA

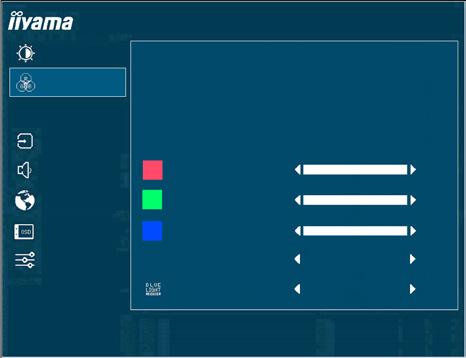

16 Kolor * 1 Color Obraz Kolor Ciepłe Standard XB3288UHSU PiP/PbP Zimne Wybór wejść Ustawienia użytkownika Audio Czerwony 100 Język Zielony Ustawienia OSD Niebieski OFF 100 Ustawienia i-style Color Red. nieb. światła : Exit Select : PUSH Element regulacji Problem / Opcja Przyciski, które należy naciskać Ciepłe Warm Standard Normal Zimne Cool Ustawienia użytkownika User Color i-style Color i-style Color Ciepły kolor Standardowy kolor Zimny kolor Czerwony Zielony Niebieski Standard Gry Film Krajobraz Tekst Zbyt słaby Zbyt mocny Ogólny dla środowiska Windows i domyślnych ustawień monitora. Do gier. Do oglądania filmów. Do wyświetlania krajobrazów. Do edycji i oglądania tekstu. Red. nieb. światła * 2 Blue Light Reducer Powrót do ustawień dokonanych w regulacjach koloru (z wyłączeniem i-style Colour). Normalne 1 Niebieskie światło jest zredukowane. 2 Niebieskie światło jest zredukowane bardziej niż w 1. 3 Niebieskie światło jest zredukowane bardziej niż w 2. * 1 Jeśli włączona jest funkcja redukcji niebieskiego światła, inne funkcje są niedostępne. * 2 Elementy regulowane / ustawialne zależą od tego, który element jest aktywny. Więcej informacji można znaleźć na stronie 19 Matryca korelacji funkcji.. OBSŁUGA MONITORA 13

17 PiP/PbP PiP/PbP Obraz Kolor Tryb PiP/PbP Wejście Sub Win PbP DisplayPort XB3288UHSU PiP/PbP Rozmiar PiP Mały Wybór wejść Położenie PiP Prawa/góra Audio Zamień Język Ustawienia OSD Ustawienia : Exit Select : PUSH Element regulacji Tryb PiP/PbP * PiP/PbP Mode Wejście Sub Win Sub Win Input Rozmiar PiP PiP Size Położenie PiP PiP Position Zamień Swap PiP PbP HDMI1 HDMI2 DisplayPort Mały Średni Duży Prawa/góra Lewa/góra Prawa/dół Lewa/dół Opcja ony protokół PiP/PbP. Wyświetl drugi obraz wewnątrz głównego. Wyświetl główny obraz po lewej i drugi obraz po prawej. Wybierz HDMI1 sygnał wejściowy. Wybierz HDMI2 sygnał wejściowy. Wybierz DisplayPort sygnał wejściowy. Zmniejsz drugi obraz. Normalny rozmiar Powiększ drugi obraz. Przenieś drugi obraz do prawego górnego rogu. Przenieś drugi obraz do lewego górnego rogu. Przenieś drugi obraz do prawego dolnego rogu. Przenieś drugi obraz do lewego dolnego rogu. Zamień miejscami główny i drugi obraz kiedy tryb PiP/PbP jest aktywny. * PiP = Picture in Picture (Obraz w obrazie) Funkcja ta umożliwia wyświetlenie na ekranie monitora dwóch obrazów jednocześnie. PbP = Picture by Picture (Obraz przez obrazem) Funkcja pozwala wyświetl obrazy z dwóch źródeł obok siebie. Macierz wejściowa PiP/PbP : Dostępny : Niedostępne Drugie Obraz PiP/PbP Główne Obraz HDMI1 HDMI2 DisplayPort HDMI1 HDMI2 DisplayPort 14 OBSŁUGA MONITORA

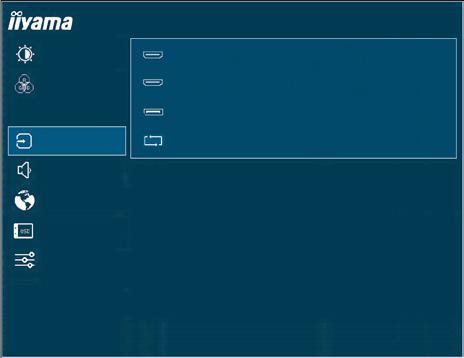

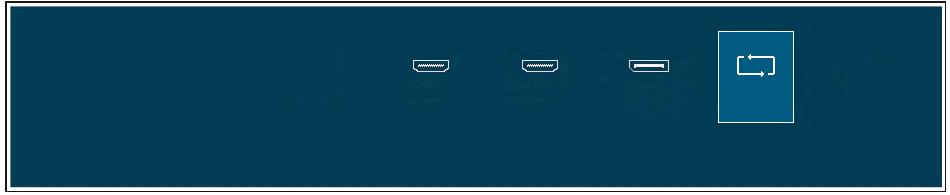

18 Wybór wejść * Input Select Direct Obraz Kolor PiP/PbP Wybór wejść HDMI1 HDMI2 DisplayPort AUTO XB3288UHSU Audio Język Ustawienia OSD Ustawienia : Exit Select : PUSH Element regulacji Wybór wejść Input Select INFO HDMI1 HDMI2 DisplayPort AUTO Opcja Wybierz HDMI1 sygnał wejściowy. Wybierz HDMI2 sygnał wejściowy. Wybierz DisplayPort sygnał wejściowy. Wyszukaj dostępne wejścia sygnału i wybierz automatycznie pierwsze z nich. Jeśli podłączone jest tylko jedno źródło, zostanie ono wybrane automatycznie. W trybie Power Management przełączanie jest niemożliwe. Źródła nie można przełączać automatycznie, jeśli wcześniej wybrane zostanie HDMI1, HDMI2 oraz DisplayPort. * Wybór wejść, w tym bezpośrednie działanie poniżej, jest wyłączone, gdy funkcja PiP / PbP jest włączona. Direct Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję. Wybór wejść: Naciśnij przycisk kiedy nie jest wyświetlane Menu ekranowe. Wybór wejść HDMI 1 HDMI 2 DISPLAY PORT AUTO : Exit Select : PUSH OBSŁUGA MONITORA 15

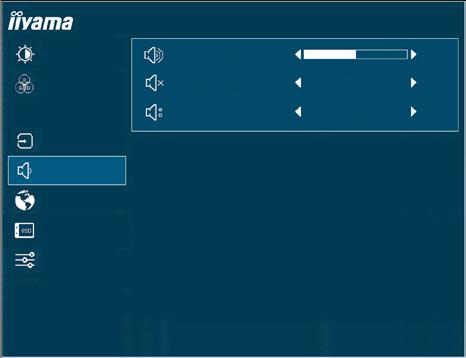

19 Audio Audio Obraz Kolor Głośność Wycisz XB3288UHSU 50 PiP/PbP Wejście Audio DisplayPort Wybór wejść Audio Język Ustawienia OSD Ustawienia : Exit Select : PUSH Element regulacji Problem / Opcja Przyciski, które należy naciskać Głośność Volume Direct Zbyt cicho Zbyt głośno Wycisz Mute Wejście Audio * Audio Input Direct Włącz HDMI1 HDMI2 DisplayPort Przywraca poprzedni poziom głośności. Czasowo wyłącz dźwięk. Wybierz wejście HDMI1. Wybierz wejście HDMI2. Wybierz wejście DisplayPort. * Opcja Wejście Audio jest dostępna tylko wtedy, gdy włączona jest funkcja PiP / PbP. Direct Wykonując poniższe operacje na przyciskach możesz pominąć te elementy Menu i wyświetlić bezpośrednio opcję lub skalę regulacji. Głośność: Naciśnij przycisk kiedy nie jest wyświetlane Menu ekranowe. Wycisz: Naciśnij i przytrzymaj przycisk przez na około 2 sekundy, kiedy menu OSD nie jest wyświetlane. Wycisz oraz wyciszenie są włączane przez powtórzenie powyższego działanie przycisku. 16 OBSŁUGA MONITORA

20 Język Language Obraz Kolor ENGLISH Français XB3288UHSU PiP/PbP Deutsch Wybór wejść Nederlands Audio Polski Język Česky Ustawienia OSD Italiano Ustawienia 日本語 : Exit Select : PUSH Element regulacji Opcja Język Language English Français Deutsch Nederlands Polski Angielski Francuski Niemiecki Holenderski Polski Česky Italiano Русский Czech Włoski Rosyjski Japoński Ustawienia OSD OSD Settings Obraz Kolor Pozycja pozioma OSD Pozycja pionowa OSD XB3288UHSU PiP/PbP Tło menu OSD Wybór wejść Wygaszenie OSD 10s Audio Język Ustawienia OSD Ustawienia : Exit Select : PUSH Element regulacji Problem / Opcja Przyciski, które należy naciskać Pozycja pozioma OSD OSD H. Position Pozycja pionowa OSD OSD V. Position Tło menu OSD OSD Background Wygaszenie OSD OSD Time Out OSD jest za bardzo na lewo OSD jest za bardzo na prawo OSD zbyt nisko OSD zbyt wysoko Tło menu ekranowego stanie się przeźroczyste. / 1 / 2 / 3 / 4 Możesz ustawić czas wyświetlania OSD display. 5 / 10 / 30 / 60 sekund OBSŁUGA MONITORA 17

21 HDMI RGB HDR FREE SYNC HDMI RGB HDR FREE SYNC Ustawienia Setup Menu Obraz Kolor Wersja DP Zakres HDMI RGB 1.2 Pełny zakres XB3288UHSU PiP/PbP HDR Wybór wejść FreeSync Włącz Audio Logo startowe Włącz Język LED Włącz Ustawienia OSD Autowyłącznik Ustawienia Przywróć Nie Informacje : Exit Select : PUSH Element regulacji Wersja DP * 1 DP Format Zakres HDMI RGB * 2 HDMI RGB Range HDR HDR FreeSync FreeSync Logo startowe Opening Logo LED LED Opcja 1.2 Standard 1.1 Jeśli obraz źle się wyświetla, można zmienić ustawienia na 1.1. Pełny zakres Pełny zakres kolorów Ograniczony zakres Ograniczony zakres kolorów Włącz Dla sygnału HDR (High Dynamic Range) Dla normalnego sygnału Włącz Włącz obsługę FreeSync. FreeSync jest wyłączona. Włącz Logo iiyama wyświetla się gdy monitor jest włączony. Logo iiyama nie wyświetla się gdy monitor jest włączony. Włącz Dioda świecąca Wskaźnik Zasilania jest włączona. Dioda świecąca Wskaźnik Zasilania jest wyłączona. INFO Autowyłącznik Auto Pow. Off Diodę Wskaźnik Zasilania należy wyłączyć, jeśli jej światło przeszkadza. Włącz Włącz obsługę Autowyłącznik. Autowyłącznik jest wyłączona. INFO Funkcja automatycznego wyłączania jest ustawiona domyślnie. Monitor wyłącza się automatycznie po trzech godzinach. Funkcję automatycznego wyłączania można dezaktywować. Przywróć Memory Recall Informacje Information Tak Nie Przywracane są ustawienia fabryczne. Wyświetlane są informacje dotyczące bieżącego sygnału wejściowego, doprowadznego z karty graficznej komputera. <Przykład> Obraz Kolor PiP/PbP Wybór wejść Audio Język Ustawienia OSD Ustawienia Powrót do Menu. Wersja DP Zakres HDMI RGB HDR FreeSync Logo startowe LED Autowyłącznik Przywróć Rozdzielczość : XB3288UHSU 3840x2160@60Hz H.Frequency : 135 KHz V.Frequency : 60 Hz INFO Więcej informacji na temat rozdzielczości oraz częstotliwości odświeżania można znaleźć w instrukcji obsługi karty graficznej. Informacje : Exit Select : PUSH 18 OBSŁUGA MONITORA

22 * 1 Aby wyświetlać obraz 3840 x 2160 przy 60Hz, należy wybrać 1.2 w ustawieniach DisplayPort, a karta graficzna źródła sygnału musi obsługiwać rozdzielczość 3840 x 2160 przy 60Hz. * 2 Dostępne tylko dla wejścia HDMI. Matryca korelacji funkcji Przedmiot aktywowany : Dostępny : Niedostępne Kontrast ACR Tryb ECO i-style Color Pozycja wybrana Red. nieb. światła Jasność Kontrast Overdrive Kontrast ACR Tryb ECO i-style Color Red. nieb. światła Blokada <OSD Menu> 1. Blokada menu OSD jest aktywowana poprzez naciśnięcie przycisk przez około 5 sekund. Jeśli spróbujesz wejść w menu OSD poprzez naciśnięcie przycisków, na ekranie pojawi się infomacja Menu OSD Zablokowany. 2. Blokada menu OSD jest deaktywowana poprzez ponowne naciśnięcie przycisk przez około 5 sekund. <Przełącznik zasilania> 1. Blokada włącznika prądu jest aktywowana poprzez naciśnięcie przycisk przez około 5 sekund. Po włączeniu blokady nie można wyłączyć monitora. Po naciśnięciu wyłącznika prądu pokaże się informacja Przycisk Power Zablokowany. 2. Blokada włącznika prądu jest deaktywowana poprzez ponowne naciśnięcie przycisk przez około 5 sekund. OBSŁUGA MONITORA 19

23 FUNKCJA ZARZĄDZANIA ENERGIĄ Funkcja zarządzania energią tego produktu jest zgodna z wymaganiami oszczędzania energii standardów ENERGY STAR i VESA DPMS. Jeżeli ta funkcja jest aktywna, zapewnia automatyczne redukowanie niepotrzebnego zużycia energii przez monitor, kiedy komputer nie jest używany. Aby można było korzystać z tej funkcji, monitor musi być przyłączony do komputera zgodnego ze standardem VESA DPMS. Monitor przechodzi do trybu zarządzania energią, jak to przedstawiono poniżej. Funkcja zarządzania energią, wraz z wszelkimi ustawieniami zegarów, jest konfigurowana przez system operacyjny. W podręczniku systemu operacyjnego możesz sprawdzić konfigurację zarządzania energią. Tryb Zarządzanie energią Kiedy zostaną wyłączone sygnały synchronizacji pionowej i poziomej z komputera, monitor przechodzi do trybu Zarządzania energią, który zapewnia obniżenie zużycia energii do poziomu poniżej 0,5W. Ekran staje się ciemny, a wskaźnik zasilania zmienia kolor na pomarańczowy. Po ponownym dotknięciu klawiatury lub myszki następuje wyjście z trybu Zarządzania energią i obraz pojawia się po kilku sekundach. Wakaźnik zasilania TRYB NORMALNY TRYB ZARZĄDZANIA ENERGIĄ Niebieski Pomarańczowy POBÓR MOCY 0 0,5W 100% * Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału. INFO Monitor zużywa energię elektryczną nawet po przejściu do trybu zarządzania energią. Aby uniknąć niepotrzebnego zużywania energii, wyłączaj zasilanie monitora, kiedy nie jest używany, w nocy lub podczas weekendów. Jest możliwe, że będzie włączony sygnał wideo z komputera, kiedy brakuje sygnałów synchronizacji pionowej lub poziomej. W takiej sytuacji funkcja ZARZĄDZANIE ENERGIĄ może nie działać prawidłowo. 20 OBSŁUGA MONITORA

24 ROZWIĄZYWANIE PROBLEMÓW Gdy monitor nie działa prawidłowo, wykonaj poniższe czynności w celu znalezienia prawdopodobnego rozwiązania problemu. 1. W zależności od występującego problemu wykonaj regulacje przedstawione w punkcie OBSŁUGA MONITORA. Gdy nie zapewnia to przywrócenia obrazu, przejdź do czynności Jeżeli nie możesz znaleźć stosownej pozycji regulacji w punkcie OBSŁUGA MONITORA lub problem nie ustępuje, wykonaj poniższe czynności kontrolne. 3. W przypadku gdy zetknąłeś się z problemem, który nie został opisany poniżej lub nie możesz skorygować tego problemu, zaprzestań użytkowania monitora i skontaktuj się ze swoim dostawcą lub centrum serwisowym firmy iiyama w celu uzyskania dodatkowej pomocy. Problem Obraz nie wyświetla się. (Nie świeci wskaźnik zasilania.) (Kontrolka zasilania ma kolor niebieski.) (Wskaźnik zasilania świeci pomarańczowym światłem.) Sprawdź Czy kabel zasilania jest prawidłowo umieszczony w gnieździe. Czy zostało włączone zasilanie. Czy w gnieździe prądu przemiennego jest napięcie - sprawdź podłączając inne urządzenie. Czy jest aktywny wygaszacz ekranu bez obrazu dotknij klawiatury lub myszki. Zwiększ kontrast i/lub jasność. Czy komputer jest włączony. Czy został prawidłowo przyłączony kabel sygnałowy. Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. Czy monitor jest w trybie zarządzania energią dotknij klawiatury lub myszki. Czy komputer jest włączony. Czy został prawidłowo przyłączony kabel sygnałowy. Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. Brak synchronizacji ekranu. Obraz nie jest na środku ekranu. Ekran jest zbyt jasny lub zbyt ciemny. Drga obraz na ekranie. Brak dźwięku. Czy został prawidłowo przyłączony kabel sygnałowy. Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora. Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. Czy poziom sygnału wyjściowego wideo z komputera jest zgodny z danymi technicznymi monitora. Czy napięcie prądu elektrycznego jest zgodne z danymi technicznymi monitora. Czy taktowanie sygnałów z komputera jest zgodne z danymi technicznymi monitora. Czy włączony jest sprzęt audio (komputer itp.). Czy głośność jest ustawiona. Czy wyciszenie jest wyłączone. Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora. ROZWIĄZYWANIE PROBLEMÓW 21

25 Problem Dźwięk jest zbyt głośny lub zbyt cichy. Sprawdź Czy poziom sygnału wyjściowego audio ze sprzętu audio jest zgodny z danymi technicznymi monitora. INFORMACJE NA TEMAT RECYKLINGU Nie wyrzucaj swego monitora przyczynisz się do lepszej ochrony środowiska. Odwiedź naszą witrynę: aby uzyskać informacje o recyklingu monitorów. 22 ROZWIĄZYWANIE PROBLEMÓW / RECYCLING INFORMATION

26 DODATEK Specyfikacje i wygląd produktów mogą ulec zmianie bez wcześniejszego zawiadomienia. DANE TECHNICZNE Kategoria 32" Panel LCD Technologia paneli VA Rozmiar Przekątna: 80 cm / 31,5" Wielkość plamki Jasność Współczynnik kontrastu Kąt widzenia Czas reakcji Liczba wyświetlanych kolorów Częstotliwość synchronizacji Natywna rozdzielczość Maks. obsługiwana rozdzielczość Złącze sygnału wejściowego Standard Plug & Play Sygnał wejściowy wizji Standard USB Ilość portów USB Typ portu Gniazdo słuchawkowa Głośniki Maks. rozmiar ekranu Źródło zasilania Zużycie energii* Wymiary / waga netto Kąt Warunki środowiska 0,181 mm w poziomie 0,181 mm w pionie 300cd/m 2 (typowa) 3000 : 1 (typowe), funkcja Kontrast podwyższony dostępna W prawo / w lewo : 89 każdy, w górę / w dół : 89 każdy (Typowy) 3ms (gray - gray) Około 1,07 miliarda HDMI (bez FreeSync): Poziomej: 30,0-135,0 khz, Pionowej: Hz HDMI (z FreeSync): Poziomej: 30,0-135,0 khz, Pionowej: Hz DisplayPort (bez FreeSync): Poziomej: 30,0-135,0 khz, Pionowej: Hz DisplayPort (z FreeSync): Poziomej: 30,0-135,0 khz, Pionowej: Hz , 8,3 megapikseli , 60 Hz HDMI 2, DisplayPort VESA DDC2B TM HDMI, DisplayPort USB3,0 1 Upstream : Seria B 2 Downstream : Seria A Gniazdo ø 3,5 mm typu mini jack (stereo) 3W 2 (głośniki stereo) Szer. 698,4 mm wys. 392,9 mm / szer. 27,5" 15,5" wys Źródło prądu przemiennego o napięciu V, 50/60 Hz, 1,2 A 47W (typowe), w trybie zarządzania energią: maksymalnie 0,5W Klasa efektywności energetycznej: B 730,0 458,5-578,5 230,0mm / 28,7 18,1-22,8 9,1" (szer. wys. głęb.), 8,9kg / 19,6lbs Pochylenia: W tył: 22, Do przodu: 3 Piwot: W prawo / w lewo: 45 każdy Podczas pracy: Temperatura Wilgotność Składowanie: Temperatura Wilgotność 5 do 35 C / 41 do 95 F 10 do 80% (bez kondensacji pary wodnej) -20 do 60 C / -4 do 140 F 5 do 85% (bez kondensacji pary wodnej) Certyfikaty CE, TÜV-Bauart, VCCI, PSE, EAC, ENERGY STAR INFO * Nie podłączono żadnych peryferiów USB, a na wejściu audio nie ma aktywnego sygnału. DODATEK 23

27 WYMIARY 730,0mm/28,7 700,5mm/27,6 53,5mm/2,1 395,0mm/15,6 428,5mm/16,9 458,5mm/18,1 (578,5mm/22,8 ) 300,0mm/11,8 230,0mm/9,1 ( ) : w nawiasach podano wartości maksymalne SYNCHRONIZACJA Tryb wideo Częstotliwość Częstotliwość Częstotliwość pozioma pionowa pasma wizyjnego ,469kHz 59,940Hz 25,175MHz 37,500kHz 75,000Hz 31,500MHz ,879kHz 60,317Hz 40,000MHz 46,875kHz 75,000Hz 49,500MHz ,363kHz 60,004Hz 65,000MHz 60,023kHz 75,029Hz 78,750MHz ,981kHz 60,020Hz 108,000MHz 79,976kHz 75,025Hz 135,000MHz ,500kHz 60,000Hz 148,500MHz ,000kHz 60,000Hz 297,000MHz * 67,430kHz 29,970Hz 296,700MHz ,313kHz 59,997Hz 533,250MHz 135,000kHz 60,000Hz 594,000MHz INFO * Zalecany tryb PbP. 24 DODATEK M230B21
