1 Jakość, która się opłaca. Palety z tworzyw sztucznych Wysokiej jakości nośniki ładunku w nowoczesnych procesach logistycznych

2 Macie Państwo pytania chętnie udzielimy szczegółowych informacji. Kontakt Paul Craemer GmbH Brocker Straße Herzebrock-Clarholz Niemcy Przedstawicielstwo w Polsce Arkadiusz Wissuwa Tel.: arkadiusz.wissuwa@craemer.com Europa Wschodnia Michael Siebert Tel.: Mobil: michael.siebert@craemer.com 11/2016, NR. 2 2

3 Spis treści 4 Palety z tworzyw sztucznych Craemer 6 Korzyści dla Państwa 8 Rodziny palet 13 Palety specjalne, ESD, Auto-ID, Kolory, Znakowanie 14 Przykłady zastosowań 16 Materiał 17 Gwarancja jakości 3

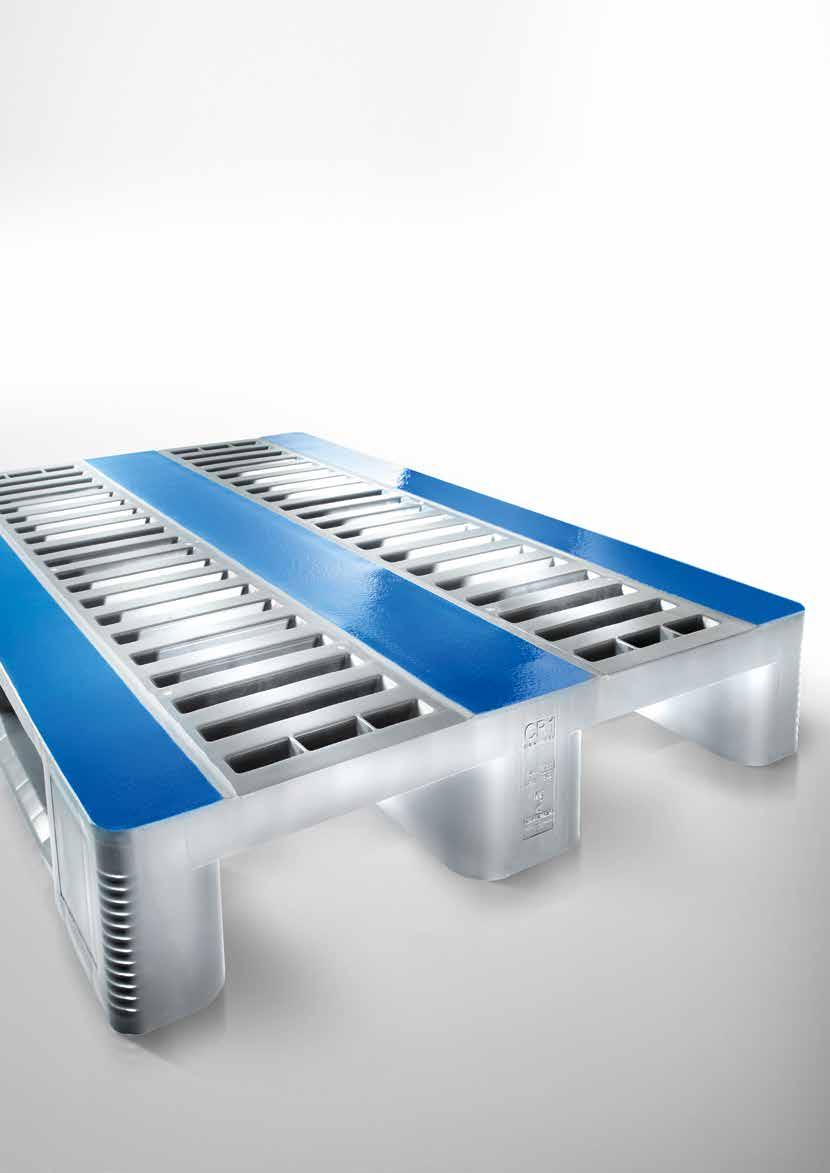

4 Palety z tworzyw sztucznych Craemer Palety z tworzyw sztucznych zyskują na znaczeniu. W niektórych branżach stosowanie nośników ładunków z tworzyw sztucznych stało się już normą. W związku z tym wymagania wobec produktów i ich jakości są coraz wyższe. Grupa Craemer jest świetnie przygotowana na rozwój tego rynku: Posiadamy wieloletnie doświadczenie - jako pierwsi, już w 1967 r., rozpoczęliśmy produkcję palet z tworzyw sztucznych metodą wtrysku w formie monobloku. Główne czynniki składające się na wysoką jakość produktów: Grupa Craemer Nacisk na rozwój i innowacyjność Własna produkcja narzędzi Doświadczenie w produkcji Ciągła kontrola jakości Międzynarodowy charakter przedsiębiorstwa Firma rodzinna Palety z tworzyw sztucznych Craemer Produkcja metodą wtrysku w formie monobloku Produkty wielokrotnego użytku Najwyższa jakość wykonania Duża nośność Można magazynować w regałach wysokiego składowania Stała waga (stabilne wymiarowo) Długa żywotność Duża dostępność Gwarancja bezpieczeństwa Higieniczne 4

5 5

6 Stosowane na całym świecie, sprawdziły się miliony razy Szeroki wachlarz produktów obejmuje półpalety, palety Euro i palety przemysłowe. Łącznie oferujemy pięć rodzin palet, które stanowią odpowiednie rozwiązanie dla różnych zastosowań. Palety z tworzyw sztucznych wielokrotnego użytku firmy Craemer sprawdziły się miliony razy, szczególnie w obiegach zamkniętych, w których decydujące znaczenie mają automatyzacja, bezpieczeństwo procesu, a także czystość i higiena. Z naszych produktów korzystają klienci z rozmaitych branż - od firm zajmujących się opakowaniami, poolingiem, przetwarzaniem żywności bądź handlem po firmy z branży elektrotechnicznej, motoryzacyjnej czy też chemicznej i farmaceutycznej. Palety z tworzyw sztucznych Craemer w większości są produkowane metodą wtrysku w formie monobloku. Aby zapewnić najwyższą jakość produktów, do produkcji wykorzystujemy tylko najwyższej klasy wysokojakościowe materiały. ferta Palet Craemer porównanie ceny do wydajności Im bardziej złożone zastosowanie, tym wyższe wymagania wobec nośnika ładunku. Dzięki różnorodnym cechom palet z tworzywa sztucznego firmy Craemer, te pozornie proste i często niedoceniane produkty mogą być bez przeszkód wykorzystywane do najróżniejszych zastosowań. Właściwa paleta z tworzyw sztucznych w procesie logistycznym Wydajność TC CR D CS H Cena Porównanie ceny do wydajności palet w formacie Euro i przemysłowym w poszczególnych wariantach podstawowych może różnić się w zależności od zastosowania. Szczegółowe informacje na temat poszczególnych rodzin palet znajdują się na kolejnych stronach. 6

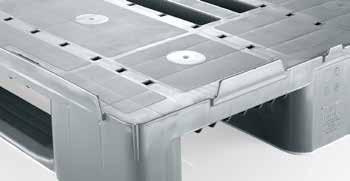

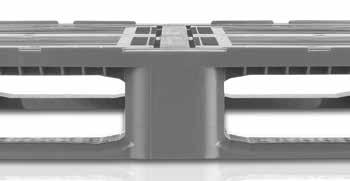

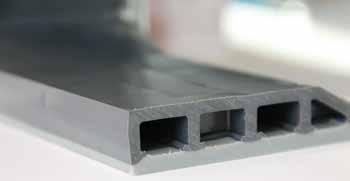

7 Korzyści płynące z używania Palet z tworzyw sztucznych Craemer Niezwykle długa żywotność umożliwia wielokrotne korzystanie z palet Dzięki zastosowaniu najwyższej klasy materiałów z palet można korzystać długi czas bez konieczności dokonywania napraw czy konserwacji Palety są bardzo ekonomiczne Niewielkie ugięcie przy dużym obciążeniu ładunkiem Świetna wydajność w systemach transportowych i w zautomatyzowanych systemach magazynowania Wysoka jakość wykonania, precyzja i dokładność dzięki innowacyjnemu projektowi i wysokiej jakości procesom produkcyjnym. dporność na bardzo niskie jak i bardzo wysokie temperatury Stabilność wymiarowa dzięki zastosowaniu stabilizatorów UV Wysokiej jakości łączenia spawane dporna na ścieranie powłoka antypoślizgowa Stabilne mocowanie płóz Profile ze stali sprężynowej zabezpieczone przed korozją Zamknięte płozy do celów transportowych Liczne warianty zewnętrznych rantów 7

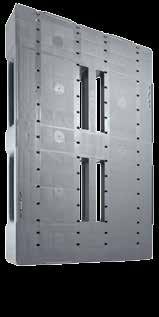

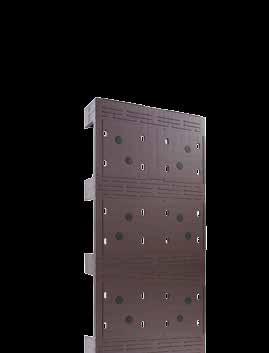

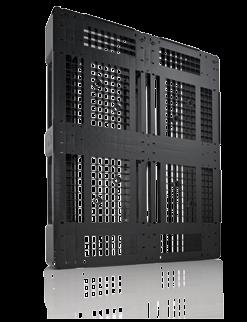

8 Palety serii D d lekkich do dużych obciążeń Palety D są wszechstronne i przy małej wadze własnej idealne do zastosowań w dystrybucji i systemach zautomatyzowanego magazynowania. Charakterystyka palet Euro i palet przemysłowych Charakterystyka półpalet Wyprodukowane z HDPE pierwotnego lub regranulatu (EC) Liczne opcje doposażenia Specjalne narożniki zabezpieczające przed zsuwaniem się folii opakowaniowej (tylko dla formatu Euro) Nośność do kg w regałach wysokiego składowania* Wyprodukowane z HDPE/PP lub regranulatu (EC) Duża sztywność płóz i odporność na ugięcie Zwiększone przestrzenie wejściowe/ idealna szerokość przestrzeni wejściowych patentowana struktura Lego ułatwiająca składowanie w stosie 3 płozy (D3) 5 płóz (D3-5) D x 800 x 150 pcje: Profile wzmacniające Ranty zewnętrzne Antypoślizg Elementy ułatwiające składowanie w stosie Transponder D3 / D x 1000 x 150 pcje: Profile wzmacniające Ranty zewnętrzne Antypoślizg Elementy ułatwiające składowanie w stosie Transponder D2 800 x 600 x 160 pcje: Ranty zewnętrzne Antypoślizg Transponder 8 Stabilna konstrukcja płóz Transponder RFID Profile wzmacniające Warianty rantów zabezpieczających Trzpienie antypoślizgowe

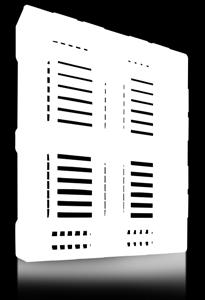

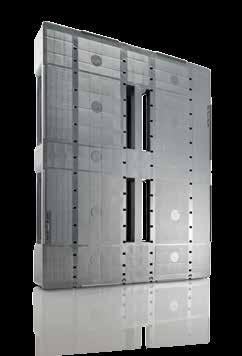

9 Palety serii CS Multitalenty Palety serii CS przekonują do siebie w pełni zamkniętymi płozami zwłaszcza w zautomatyzowanych systemach magazynowania. Prawie całkowicie zamknięta górna powierzchnia doskonale nadaje się do przenoszenia ładunków w workach, kartonach itp. Charakterystyka palet Euro i palet przemysłowych Wyprodukowane z HDPE regranulatu Łączą w sobie liczne właściwości sprawdzonych produktów Nośność do kg w regałach wysokiego składowania* CS x 800 x 150 pcje: Profile wzmacniające Zamknięte płozy Ranty zewnętrzne Antypoślizg Transponder Całkowicie wypełniona górna powierzchnia do zastosowań w przemyśle drukarskim CS x 1000 x 150 pcje: Profile wzmacniające Zamknięte płozy Ranty zewnętrzne Antypoślizg Transponder Stabilna konstrukcja płóz Transponder RFID Profile wzmacniające Warianty rantów Płozy antypoślizgowe zabezpieczających 9

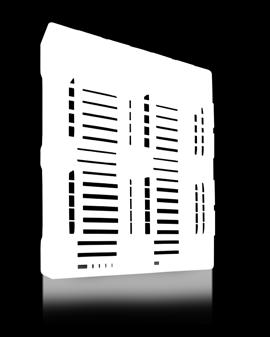

10 Palety serii H Wyznacznik standardu w higienie Dopuszczone do bezpośredniego kontaktu z żywnością palety z tworzywa sztucznego serii H sprawdzają się idealnie wszędzie tam, gdzie główną rolę odgrywa czystość i higiena. d ponad 20 lat w szczególności paleta EUR H1 wyznacza standardy higieny. Charakterystyka palet EUR H1 Wyprodukowane z HDPE pierwotnego Nr 1 wśród palet higienicznych dla branży spożywczej Zaakceptowana norma w europejskiej branży mięsnej Posiada certyfikat GS1, dzięki czemu jest w pełni wymienialna w Europie Posiada certyfikat GS - Sprawdzone bezpieczeństwo Certyfikowana wg Norm DIN i Zamknięte płozy Środkowe i zewnętrzne klocki zabezpieczające do użytku ze znormalizowanymi skrzynkami (E1-E3) Nośność do kg w regałach wysokiego składowania* Charakterystyka palet Euro i palet przemysłowych Wyprodukowane z HDPE pierwotnego lub regranulatu (EC) Certyfikat GS - Sprawdzone bezpieczeństwo (palet Euro) Płozy zamknięte lub otwarte Nośność do kg w regałach wysokiego składowania* Charakterystyka półpalet Wyprodukowane z HDPE pierwotnego Uzupełnienie palet Euro H1 Do wykorzystania z wszelkimi znormalizowanymi systemami skrzynek twarte płozy EUR H x 800 x 160 H x 1000 x 160 pcje: Ranty zewnętrzne Antypoślizg H2 800 x 600 x 160 pcje: Ranty zewnętrzne Zamknięte płozy EUR H1 ze środkowymi klockami zabezpieczającymi H1 bez środkowych klocków zabezpieczających Warianty rantów zabezpieczających Płozy antypoślizgowe 10

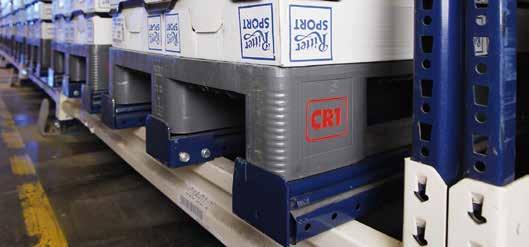

11 Palety serii CR Do zadań specjalnych d magazynu wysokiego składowania po wykorzystanie w zautomatyzowanych procesach: Palety serii CR oferują ekstremalną trwałość w codziennej obsłudze i są rozwiązaniem w realizacji trudnych zadań. Charakterystyka palet Euro i palet przemysłowych Charakterystyka półpalet Wyprodukowane z HDPE pierwotnego lub regranulatu (EC) Pasy antypoślizgowe na górnej powierzchni Najwyższa stabilność w regałach wysokiego składowania Nośność do kg w regałach wysokiego składowania* Wyprodukowane z HDPE pierwotnego Niska waga własna System blokowania do bezpiecznego transportu pustych palet Niskie płozy dla wygodnej obsługi wózkami paletowymi 3 płozy (CR3) 5 płóz (CR3-5) CR x 800 x 160 pcje: Profile wzmacniające Ranty zewnętrzne Transponder CR3 / CR x 1000 x 160 pcje: Profile wzmacniające Ranty zewnętrzne Transponder CR2 800 x 600 x 160 pcje: Ranty zewnętrzne Stabilna konstrukcja płóz Profile wzmacniające Warianty rantów zabezpieczających Pasy antypoślizgowe System blokowania CR2 11

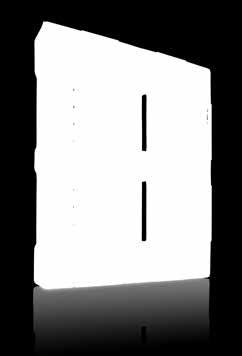

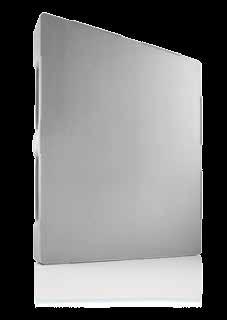

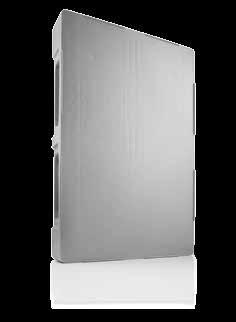

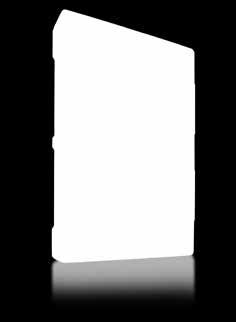

12 Palety serii TC Całkowicie zamknięte Całkowicie zamknięte palety serii TC zapewniają niezawodną ochronę przed zanieczyszczeniami czy wilgocią i idealnie nadają się do wykorzystania w pomieszczeniach czystych z najwyższymi standardami higieny w przemyśle farmaceutycznym, chemicznym i spożywczym. Charakterystyka palet Euro i palet przemysłowych patentowana geometria spoiny spawu łączącego części palety gwarantująca maksymalną odporność na obicia i pęknięcia Grubościenna konstrukcja Doskonałe parametry ugięcia w regałach wysokiego składowania Łatwe w czyszczeniu, bez zbędnych otworów Doskonałe odprowadzanie wilgoci w procesie suszenia Duża nośność (do kg w regałach wysokiego składowania*) 3 płozy (TC3) 5 płóz (TC3-5) TC x 800 x 160 pcje: Profile wzmacniające Ranty zewnętrzne Transponder TC3 / TC x 1000 x 160 pcje: Profile wzmacniające Ranty zewnętrzne Transponder Gładki spód Profile wzmacniające Warianty rantów zabezpieczających Struktura plastra miodu o dużej wytrzymałości patentowana geometria spoiny spawu łączącego części palety Szczegółowe specyfikacje techniczne znajdują się w kartach katalogowych, które można znaleźć na stronie 12 *Dane dotyczą tylko wybranych modeli z dodatkowymi profilami wzmacniającymi zabezpieczonymi przed korozją. Nośność palety w regale wysokiego składowania przy równomiernie rozłożonym ładunku (w workach, skrzynkach E2 w przypadku palety EUR H1) przy dwóch liniach oparcia w poprzek dłuższych boków palety w temperaturze około 20 C przez 100 godzin.

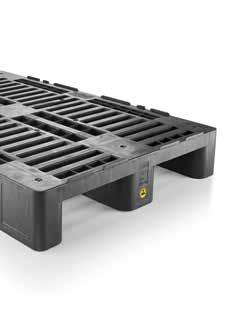

13 Palety specjalne ferujemy możliwość przygotowania palet specjalnych, odpowiadających indywidualnym wymogom, w niestandardowych wymiarach (do 3000 x 3000 mm). Dzięki wysokiej jakości wykonania indywidualnie przygotowane produkty odznaczają się niezwykle długą żywotnością i wszechstronnością zastosowań. Zapraszamy do kontaktu z naszymi ekspertami w celu omówienia dostępnych wariantów. ESD Materiały przewodzące elektryczność idealnie nadają się do transportu elektrostatycznie zagrożonych elementów. Elektryczność statyczna lub pola elektryczne mogą ze sobą nieść Ładunki elektryczne; Następujące wyładowanie elektrostatyczne (ang.: electrostatic discharge; w skrócie: ESD) może wywołać krótki wysoki impuls napięcia elektrycznego i uszkodzić słabsze elementy. Rozwiązanie stanowią palety ESD firmy Craemer: Zastosowanie w paletach ESD zmodyfikowanych odpowiednimi dodatkami tworzyw sztucznych, zapewnia właściwą ochronę i stanowi optymalne uzupełnienie skrzynek odprowadzających ładunki. Auto-ID Zintegrowane transpondery RFID (UHF, HF) sprawiają, że palety firmy Craemer są nie tylko nośnikami ładunku, lecz także informacji, co niezwykle usprawnia funkcjonowanie całego łańcucha dostaw. Dzięki tej technologii możliwe jest dynamiczne i elastyczne zarządzanie danymi - również w tych przypadkach, w których aktualne procesy identyfikacyjne, jak np. systemy kodów kreskowych, zostały całkowicie wyczerpane. Możliwości zastosowania tej technologii są wielorakie. Natomiast w każdym przypadku użytkownik zyskuje dużą transparentność procesów i kosztów. Kolory Transpondery UHF w postaci karty zbliżeniowej Wbudowany transponder klienta Nasze produkty są dostępne w wielu różnych kolorach standardowych i niestandardowych. Kolory standardowe Jasnoszary (zbliżony do RAL 7042) Ciemnoszary (zbliżony do RAL 7012) Bazaltowo-szary (zbliżony do RAL 7011/7026) Ceglasty (zbliżony do RAL 2001) Jasno niebieski (zbliżony do Pantone 283c) Czarny (zbliżony do RAL 9004) Palety w Waszych barwach? Nie ma problemu. Przy zamówieniu minimum 500 szt wykonamy dla Państwa nasze palety w dowolnym kolorze. Znakowanie W zależności od wielkości zamówienia, palety mogą zostać indywidualnie oznakowane napisami, logo lub numerowaniem. Umiejscowienie znakowania ustalane jest indywidualnie. Logo wykonane metodą gorącego stempla Napis wykonany metodą gorącego stempla Bieżąca numeracja wykonana metodą gorącego stempla Logotyp wykonany w procesie wtrysku 13

14 Przykłady zastosowań: Palety Craemer wykorzystywane są... w branży przetwórstwa mięsnego Znormalizowana paleta higieniczna dopuszczona do kontaktu z żywnością to cieszący się uznaniem, szeroko stosowany produkt w przemyśle mięsnym oraz w licznych przemysłach kooperacyjnych. To nośnik ładunku stosowany w całej Europie, w pełni wymienialny, który tworzy podstawę procesów transportowych i magazynowych z wykorzystaniem wszelkich znormalizowanych skrzynek....w branży cukierniczej Paletę do dużych obciążeń stosuje się w procesie przygotowywania, konfekcjonowania, magazynowania w regałach wysokiego składowania oraz w transporcie wyrobów. Zintegrowane stalowe profile wzmacniające zapewniają szczególnie dużą stabilność i nośność gwarantując bezpieczne przechowywanie i transport....w produkcji części samochodowych W procesie produkcji części samochodowych najważniejsza jest optymalizacja przepływu materiałów. Zastosowanie wytrzymałej palety z tworzyw sztucznych pozwoliło zminimalizować zakłócenia oraz czasochłonne i kosztowne przestoje w procesie transportu i magazynowania. 14

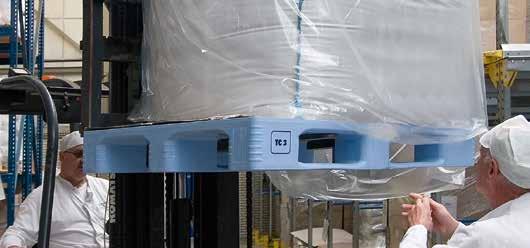

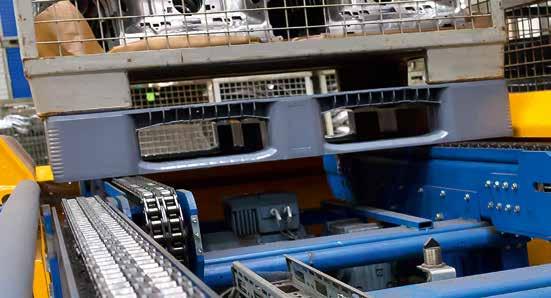

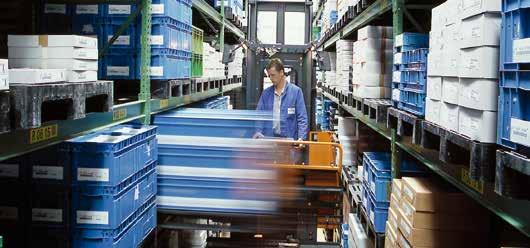

15 w obróbce metali Paleta do dużych obciążeń jest wykorzystywana przede wszystkim w transporcie pojemników siatkowych Gitterbox na przenośnikach łańcuchowych i rolkowych. Raz postawiona na przenośniku, ta odporna na ugięcia paleta w 100% współpracuje ze zautomatyzowanymi systemami, a dzięki zamkniętym płozom porusza się wyjątkowo pewnie....w branży meblarskiej dkąd klienci zaczęli stosować palety z tworzyw sztucznych firmy Craemer o długiej żywotności i stabilności wymiarowej, zautomatyzowana logistyka wewnętrzna przebiega bez zakłóceń. Mimo że nośniki ładunku codziennie są obciążane dużymi ciężarami, nawet po kilkunastu latach wciąż spełniają swoje zadanie. w branży przetwórstwa spożywczego Całkowicie zamknięte palety są wykorzystywane do magazynowania surowców w dużych workach na regałach wysokiego składowania oraz do ich transportu na linie produkcyjne. Są łatwe w czyszczeniu i dzięki odpowiednim współczynnikom ugięcia zapewniają bardzo dużą nośność. Hulkenberg bv 15

16 Materiał Craemer stawia na jakość i długotrwałość. Misją Firmy Craemer jest produkcja trwałych produktów wielokrotnego użytku W tym celu wykorzystujemy wyłącznie najwyższej klasy wysokojakościowy materiał HDPE, który przed oddaniem do obróbki sprawdzany jest pod kątem wysokich standardów jakości. Granulat pierwotny Palety Craemer produkowane są z pierwotnego granulatu HDPE. Tworzywo to charakteryzuje się dużą wytrzymałością na uderzenia i obicia, stabilnością oraz długą żywotnością. W przeciwieństwie do innych tworzyw sztucznych HDPE można stosować także w niskich, nawet ujemnych, temperaturach bez ryzyka pęknięcia. Granulat HDPE przekonuje do siebie dużą odpornością na kwasy, zasady i inne chemikalia. Palety Craemer dostępne są w wykonaniu z pierwotnego granulatu HDPE lub regranulatu Regranulat Granulat pierwotny Regranulat Palety z regranulatu charakteryzują się pierwszorzędną jakością. Stosowany przez nas regranulat to stopione wysokojakościowe HDPE. Wszelkie zabrudzenia są usuwane w procesie przygotowania materiału. Swoją filozofią Craemer dość widocznie odcina się od dualnego systemu (post consumer waste), gdzie często wykorzystuje się materiały takie jak recyklat (materiał niskiej jakości) czy też materiały mieszane. Przetworzony regranulat charakteryzuje się przede wszystkim: Dużą czystością produktu: Dzięki najnowocześniejszej instalacji do mycia oraz instalacji produkcyjnej nasz regranulat HDPE odznacza się wysoką czystością produktu. Ponadto wykorzystujemy wyłącznie materiały ze znanych źródeł. Stałą jakością: Przestrzeganie surowych norm produktowych oraz wewnętrznej kontroli jakości gwarantuje niezmiennie wysoką jakość naszego regranulatu, a dzięki temu także stałą jakość naszych produktów. dbiór zużytych produktów Wierzymy, że gospodarowanie naturalnymi zasobami z myślą o przyszłości jest naszym obowiązkiem. Dlatego w ramach obsługi klienta oferujemy także odbiór produktów, które ze względu na wiek/stopień zużycia nie nadają się już do użytku. Wystarczy nam informacja, że czas na wyselekcjonowanie zużytych produktów. Ponownie wprowadzając w obieg te wysokojakościowe materiały, dbamy o środowisko. dporność chemiczna Lista substancji chemicznych znajduje się na stronach broszury w części Pojemniki z tworzyw sztucznych. 16

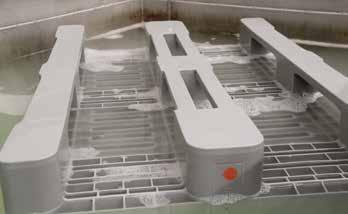

17 Gwarancja jakości dzięki własnym testom W zakresie planowania i wdrażania kontroli produktów Craemer także stosuje własny know-how: Nasze firmowe laboratoria zapewniają wszystkie niezbędne w tym celu narzędzia kontroli. Przy pomocy tych narzędzi nasz wykwalifikowany zespół pilnuje, aby każdy produkt miał wszystkie wymagane cechy - zarówno podczas kontroli wprowadzania towarów, kontroli produktów oraz kontroli prototypów. Wszystkie palety podlegają testom zgodnie z normą IS 8611 oraz z wewnętrznymi kryteriami kontroli. Nowa paleta przechodzi kontrolę, podczas której sprawdzane się następujące cechy: gólny wygląd i wykonanie Waga palety, główne wymiary (porównanie oczekiwań do stanu faktycznego) Test upadku z różnych wysokości do 4 m w temperaturze +25, +40 i -20 C Test na przenośnikach rolkowych np. 60 km z obciążeniem kg Test przejazdu wózkiem widłowym Test uderzenia kulą o ciężarze 5 kg z wysokości 1,5 m w temperaturze -20 C Stabilność wymiarowa w zmiennych warunkach klimatycznych znakowanie, zanurzenie w środkach zwilżających w celu symulacji starzenia się produktu Test nacisku wewnętrznego w przypadku palet zamkniętych Test przejazdu wózkiem paletowym, rozszerzanie płóz w temperaturze -20 C Próba zginania trwająca 48 do 100 h Zanurzenie w środkach zwilżających Test upadku 17
