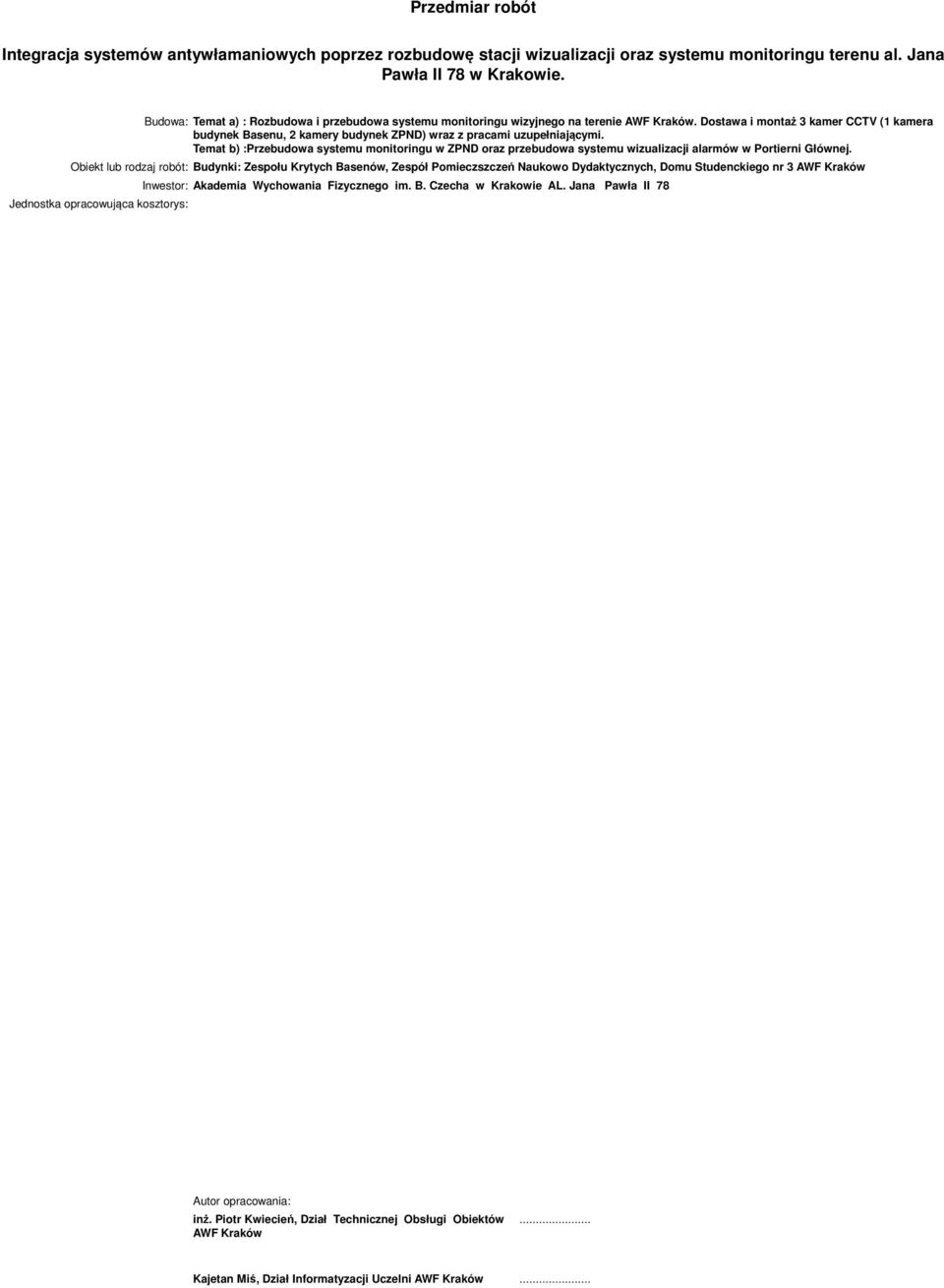

1 Przedmiar robót Pawła II 78 w Krakowie. Budowa: Temat a) : Rozbudowa i przebudowa systemu monitoringu wizyjnego na terenie AWF Kraków. Dostawa i montaż 3 kamer CCTV (1 kamera budynek Basenu, 2 kamery budynek ZPND) wraz z pracami uzupełniającymi. Temat b) :Przebudowa systemu monitoringu w ZPND oraz przebudowa systemu wizualizacji alarmów w Portierni Głównej. Obiekt lub rodzaj robót: Budynki: Zespołu Krytych Basenów, Zespół Pomieczszczeń Naukowo Dydaktycznych, Domu Studenckiego nr 3 AWF Kraków Jednostka opracowująca kosztorys: Inwestor: Akademia Wychowania Fizycznego im. B. Czecha w Krakowie AL. Jana Pawła II 78 Autor opracowania: inż. Piotr Kwiecień, Dział Technicznej Obsługi Obiektów AWF Kraków... Kajetan Miś, Dział Informatyzacji Uczelni AWF Kraków...

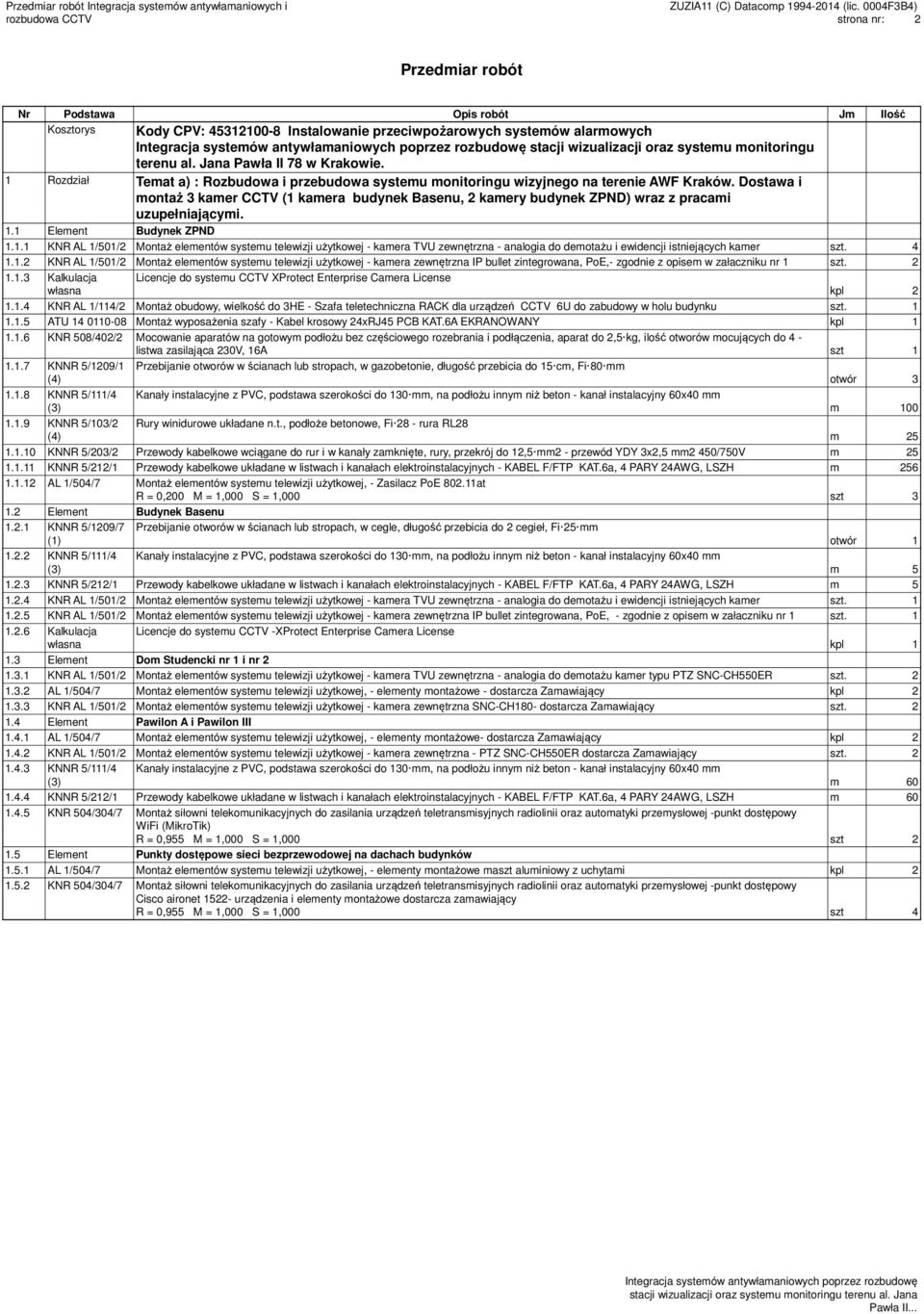

2 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar robót Integracja systemów antywłamaniowych i strona nr: 2 Przedmiar robót Nr Podstawa Opis robót Jm Ilość Kosztorys Kody CPV: Instalowanie przeciwpożarowych systemów alarmowych stacji wizualizacji oraz systemu monitoringu terenu al. Jana Pawła II 78 w Krakowie. 1 Rozdział Temat a) : Rozbudowa i przebudowa systemu monitoringu wizyjnego na terenie AWF Kraków. Dostawa i montaż 3 kamer CCTV (1 kamera budynek Basenu, 2 kamery budynek ZPND) wraz z pracami uzupełniającymi. 1.1 Element Budynek ZPND KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera TVU zewnętrzna - analogia do demotażu i ewidencji istniejących kamer szt KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera zewnętrzna IP bullet zintegrowana, PoE,- zgodnie z opisem w załaczniku nr 1 szt Kalkulacja Licencje do systemu CCTV XProtect Enterprise Camera License kpl KNR AL 1/114/2 Montaż obudowy, wielkość do 3HE - Szafa teletechniczna RACK dla urządzeń CCTV 6U do zabudowy w holu budynku szt ATU Montaż wyposażenia szafy - Kabel krosowy 24xRJ45 PCB KAT.6A EKRANOWANY KNR 508/402/2 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, aparat do 2,5 kg, ilość otworów mocujących do 4 - listwa zasilająca 230V, 16A szt KNNR 5/1209/1 Przebijanie otworów w ścianach lub stropach, w gazobetonie, długość przebicia do 15 cm, Fi 80 mm (4) otwór KNNR 5/111/4 Kanały instalacyjne z PVC, podstawa szerokości do 130 mm, na podłożu innym niż beton - kanał instalacyjny 60x40 mm m KNNR 5/103/2 Rury winidurowe układane n.t., podłoże betonowe, Fi 28 - rura RL28 (4) m KNNR 5/203/2 Przewody kabelkowe wciągane do rur i w kanały zamknięte, rury, przekrój do 12,5 mm2 - przewód YDY 3x2,5 mm2 450/750V m KNNR 5/212/1 Przewody kabelkowe układane w listwach i kanałach elektroinstalacyjnych - KABEL F/FTP KAT.6a, 4 PARY 24AWG, LSZH m AL 1/504/7 Montaż elementów systemu telewizji użytkowej, - Zasilacz PoE at R = 0,200 M = 1,000 S = 1,000 szt Element Budynek Basenu KNNR 5/1209/7 Przebijanie otworów w ścianach lub stropach, w cegle, długość przebicia do 2 cegieł, Fi 25 mm (1) otwór KNNR 5/111/4 Kanały instalacyjne z PVC, podstawa szerokości do 130 mm, na podłożu innym niż beton - kanał instalacyjny 60x40 mm m KNNR 5/212/1 Przewody kabelkowe układane w listwach i kanałach elektroinstalacyjnych - KABEL F/FTP KAT.6a, 4 PARY 24AWG, LSZH m KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera TVU zewnętrzna - analogia do demotażu i ewidencji istniejących kamer szt KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera zewnętrzna IP bullet zintegrowana, PoE, - zgodnie z opisem w załaczniku nr 1 szt Kalkulacja Licencje do systemu CCTV -XProtect Enterprise Camera License 1.3 Element Dom Studencki nr 1 i nr KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera TVU zewnętrzna - analogia do demotażu kamer typu PTZ SNC-CH550ER szt AL 1/504/7 Montaż elementów systemu telewizji użytkowej, - elementy montażowe - dostarcza Zamawiający kpl KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera zewnętrzna SNC-CH180- dostarcza Zamawiający szt Element Pawilon A i Pawilon III AL 1/504/7 Montaż elementów systemu telewizji użytkowej, - elementy montażowe- dostarcza Zamawiający kpl KNR AL 1/501/2 Montaż elementów systemu telewizji użytkowej - kamera zewnętrzna - PTZ SNC-CH550ER dostarcza Zamawiający szt KNNR 5/111/4 Kanały instalacyjne z PVC, podstawa szerokości do 130 mm, na podłożu innym niż beton - kanał instalacyjny 60x40 mm m KNNR 5/212/1 Przewody kabelkowe układane w listwach i kanałach elektroinstalacyjnych - KABEL F/FTP KAT.6a, 4 PARY 24AWG, LSZH m KNR 504/304/7 Montaż siłowni telekomunikacyjnych do zasilania urządzeń teletransmisyjnych radiolinii oraz automatyki przemysłowej -punkt dostępowy WiFi (MikroTik) R = 0,955 M = 1,000 S = 1,000 szt Element Punkty dostępowe sieci bezprzewodowej na dachach budynków AL 1/504/7 Montaż elementów systemu telewizji użytkowej, - elementy montażowe maszt aluminiowy z uchytami kpl KNR 504/304/7 Montaż siłowni telekomunikacyjnych do zasilania urządzeń teletransmisyjnych radiolinii oraz automatyki przemysłowej -punkt dostępowy Cisco aironet urządzenia i elementy montażowe dostarcza zamawiający R = 0,955 M = 1,000 S = 1,000 szt 4

3 <-NR-> <-PODST-> <-OPIS-> <-JEDN-> <-ILOSC-> Przedmiar robót Integracja systemów antywłamaniowych i strona nr: 3 Nr Podstawa Opis robót Jm Ilość 2 Rozdział Temat b) :Przebudowa systemu monitoringu w ZPND oraz przebudowa systemu wizualizacji alarmów w Portierni Głównej. 2.1 Element Portiernia Główna AWF Kalkulacja Stanowisko monitoringu - stacja dokująca AL 1/504/7 Montaż elementów systemu telewizji użytkowej, - elementy montażowe wieszak ścienny do monitora kpl KNR AL 1/501/3 Montaż elementów systemu telewizji użytkowej -Monitor biurkowy: standard VESA, czarny, 28'', matryca LED MVA, rozdzielczość FullHD, czas reakcji matrycy 5ms, kontrast 12mln:1, interfejsy: D-Sub, DisplayPort, DVI-D i HDMI. Jasność matrycy 300 cd/m2, kąty widzenia (w stopniach) (pion) / 178 (poziom). Monitor obsługujący Full HD, HDCP i Plug & Play. Wbudowane głośniki. Wymiary: Nie przekraczające 47 cm wysokości, 70 cm szerokości i 25cm głębokości. Waga nie przekraczająca 5,5kG. Możliwość użycia blokady Kensington Lock. Pobór mocy nie większy niż 35W. Wymagany certyfikat ergonomii, spełnianie normy promieniowania UE i zarządzania energią Energy Star. Gwarancja: 3-lata. szt KNR 508/402/2 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, aparat do 2,5 kg, ilość otworów mocujących do 4 - dostarczenie i uruchomienie interfejsu RS323/TCPIP szt Kalkulacja Kalkulacja Kalkulacja 2.2 Element Budynek ZPND Kalkulacja Stanowisko monitoringu - migracja bazy danych i konfiguracja oprogramowania wizualizacji systemu alarmowego DSC na istniejącym laptopie Lenovo T530. Stanowisko monitoringu - migracja bazy danych i konfiguracja oprogramowania wizualizacji systemu alarmowego MASTER na istniejącym laptopie Lenovo T530. Stanowisko monitoringu - dostarczenie i uruchomienie oprogramowanie do integracji i wizualizacji systemów alarmowych DSC i MASTER na jednej platformie (wizualizacja w systemie 400 elementów i stanów - czujniki, strefy, obszary). Stanowisko monitoringu - Stacja monitoringu opis techniczny Procesor: uzyskujący wynik nie gorszy niż 3560 w teście Average CPU Mark, dwurdzeniowy, w architekturze 64-bitowej Pamięć RAM: nie mniej niż 8192MB DDR3, 1600MHz, z możliwością rozbudowy (jeden bank wolny) Dysk twardy: Pozbawiony elementów mechanicznych, SATA 2,5, o pojemności nie mniejszej niż 256GB Karta graficzna: wbudowana, umożliwiająca wyświetlanie obrazu FullHD Ekran: Zintegrowany, umożliwiający wyświetlanie obrazu FullHD (1920x1080), matryca matowa Bateria: Z możliwością wymiany bez konieczności demontażu obudowy, czasie pracy nie krótszym niż 900 minut Interfejsy: VGA, DisplayPort, złącze stacji dokującej, czytnik linii papilarnych, moduł TPM, czytnik kart inteligentnych (smartcard) wyposażony w najnowszy dostępny na rynku system operacyjny kompatybilny z usługą Active Directory (tj. z możliwością podłączenia do domeny AD), interfejsem w języku polskim i wspierający oprogramowanie do monitoringu Milestone XProtect Enterprise. Inne: Zintegrowane urządzenie wskazujące typu touchpad i trackpoint, klawiatura podświetlana Obsługa kart pamięci typu SD i MMC bez zewnętrznej przejściówki,dwa zintegrowane głośniki stereo, mikrofon i kamera 1Mpix lub więcej. Komunikacja: WLAN a/b/g/n/ac, Bluetooth, karta sieciowa LAN 1Gbe, 3 złącza USB Wymiary: Nie większe niż 380x260x25mm, waga nie przekraczająca 2,2kg Gwarancja : 3-lata, on-site, NBD KNR AL 1/501/3 Montaż elementów systemu telewizji użytkowej - monitor -dostarcza zamawiający szt KNR AL 1/501/3 Montaż elementów systemu telewizji użytkowej - Monitor biurkowy: standard VESA, czarny, 28'', matryca LED MVA, rozdzielczość FullHD, czas reakcji matrycy 5ms, kontrast 12mln:1, interfejsy: D-Sub, DisplayPort, DVI-D i HDMI. Jasność matrycy 300 cd/m2, kąty widzenia (w stopniach) (pion) / 178 (poziom). Monitor obsługujący Full HD, HDCP i Plug & Play. Wbudowane głośniki. Wymiary: Nie przekraczające 47 cm wysokości, 70 cm szerokości i 25cm głębokości. Waga nie przekraczająca 5,5kG. Możliwość użycia blokady Kensington Lock. Pobór mocy nie większy niż 35W. Wymagany certyfikat ergonomii, spełnianie normy promieniowania UE i zarządzania energią Energy Star. Gwarancja: 3-lata. szt KNR 508/402/2 Mocowanie aparatów na gotowym podłożu bez częściowego rozebrania i podłączenia, aparat do 2,5 kg, ilość otworów mocujących do 4 - listwa zasilająca 230V, 16A, kable DisplayPort 2.3 Element Dokumentacja Powykonawcza, szkolenia Kalkulacja Szkolenia personelu kurs Kalkulacja Dokumentacja powykonawcza - 3 egz. w wersji papierowej, oraz w wersji elektronicznej. 2.4 Element Pomiary AL 1/506/1 Uruchomienie systemu TVU, linia transmisji wizji szt 22

4 Przedmiar robót Integracja systemów antywłamaniowych i strona nr: 4 Zestawienie robocizny L.p. Nazwa zawodu Jm Ilość Wartość 8. Robocizna razem r-g 501,289 Razem (z dokładnością do zaokrągleń): 501,289 Zestawienie materiałów L.p. Nazwa materiału Jm Ilość Wartość 1. ATS 1801 Interfejs do centrali RS232 (2 porty) szt 2 2. ATS 1809 Interfejs TCP/IP szt 2 3. KABEL F/FTP KAT.6a, 4 PARY 24AWG, LSZH m 333,84 4. Kable DisplayPort szt 4 5. Kamera zewnętrzna IP bullet zintegrowana, PoE, z elementami montażowymi szt 3 6. Kanał instalacyjny 60x40 mm m 171,6 7. Kołki rozporowe plastykowe szt 943,5 8. Listwa zasilająca 230V,16A szt 2 9. Łączniki kanałów elektroinstalacyjnych PVC szt 112,2 10. Maszt aluminiowy wraz z uchwytami szt Monitor biurkowy: standard VESA, czarny, 28'', matryca LED MVA, rozdzielczość FullHD, czas reakcji matrycy 5ms, kontrast 12mln:1, interfejsy: D-Sub, DisplayPort, DVI-D i HDMI. Jasność matrycy 300 cd/m2, kąty widzenia (w stopniach) (pion) / 178 (poziom). Monitor obsługujący Full HD, HDCP i Plug & Play. Wbudowane głośniki. Wymiary: Nie przekraczające 47 cm wysokości, 70 cm szerokości i 25cm głębokości. Waga nie przekraczająca 5,5kG. Możliwość użycia blokady Kensington Lock. Pobór mocy nie większy niż 35W. Wymagany certyfikat ergonomii, spełnianie normy promieniowania UE i zarządzania energią Energy Star. Gwarancja: 3-lata. szt PANEL KROSOWY 24XRJ45 PCB KAT.6A EKRANOWANY, 1U szt Przewód YDY-450/750V 3x2,5mm2 m Radiowy punkt dostepowy WiFi (MikroTik) szt Rura elektroinstalacyjna PVC gładka sztywna RS 28 m Stacja dokujaca do notebooka Lenovo T szt Stacja monitoringu szt Szafa teletechniczna wisząca 19" - 6U szt Uchwyt odstępowy U-28 do mocowania rur elektroinstalacyjnych szt 52,5 20. Wieszak ścienny do monitora 24-27" szt XProtect Enterprise Camera License kpl Zasilacz "power injector" at szt Złączka kompensacyjna do rur elektroinstalacyjnych z tworzyw sztucznych ZCL28 szt 10,25 Razem (z dokładnością do zaokrągleń): Zestawienie sprzętu L.p. Nazwa sprzętu Jm Ilość Wartość Razem m-g (z dokładnością do zaokrągleń):

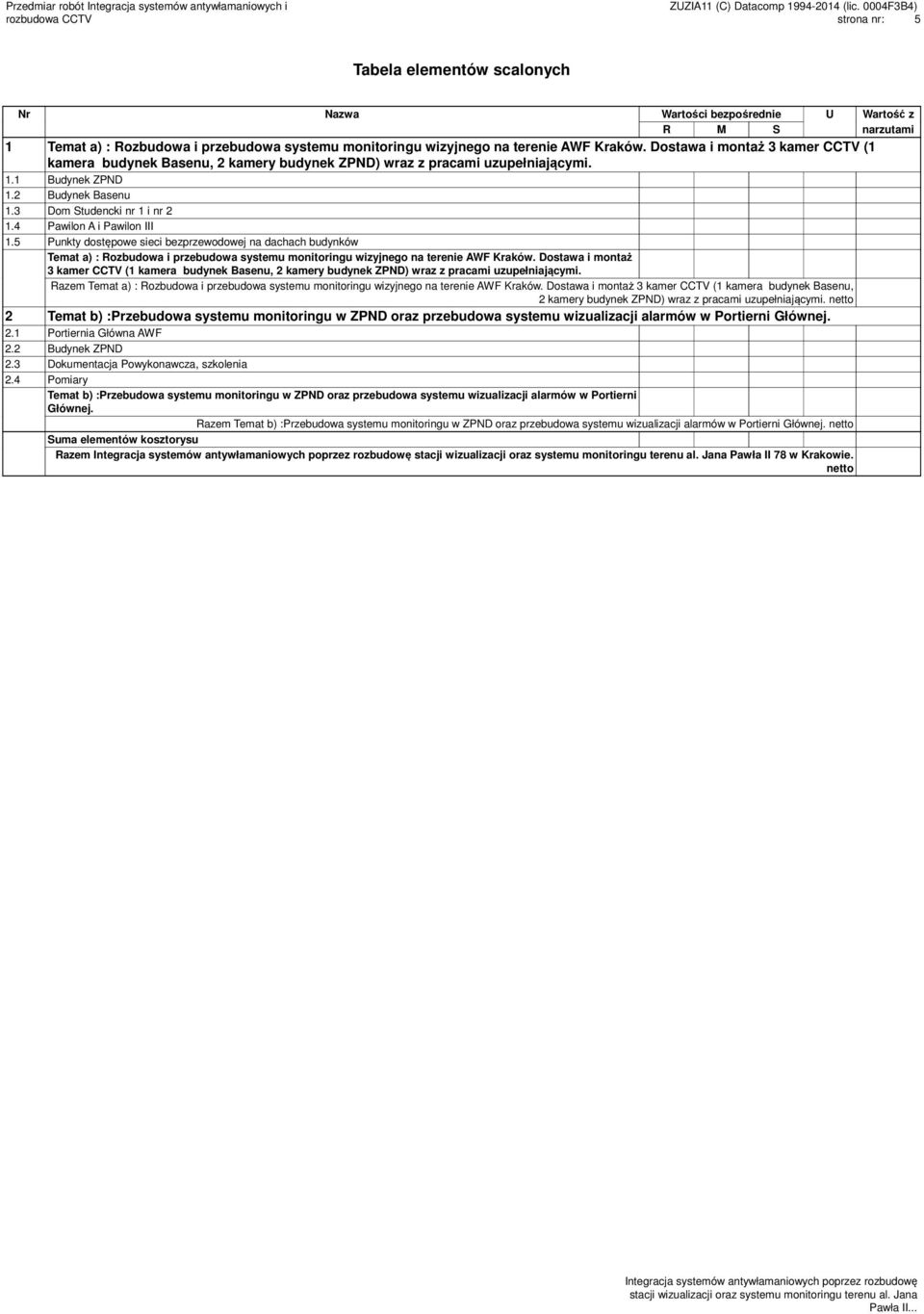

5 Przedmiar robót Integracja systemów antywłamaniowych i strona nr: 5 Tabela elementów scalonych Nr Nazwa Wartości bezpośrednie U Wartość z R M S narzutami 1 Temat a) : Rozbudowa i przebudowa systemu monitoringu wizyjnego na terenie AWF Kraków. Dostawa i montaż 3 kamer CCTV (1 kamera budynek Basenu, 2 kamery budynek ZPND) wraz z pracami uzupełniającymi. 1.1 Budynek ZPND 1.2 Budynek Basenu 1.3 Dom Studencki nr 1 i nr Pawilon A i Pawilon III 1.5 Punkty dostępowe sieci bezprzewodowej na dachach budynków Temat a) : Rozbudowa i przebudowa systemu monitoringu wizyjnego na terenie AWF Kraków. Dostawa i montaż 3 kamer CCTV (1 kamera budynek Basenu, 2 kamery budynek ZPND) wraz z pracami uzupełniającymi. Razem Temat a) : Rozbudowa i przebudowa systemu monitoringu wizyjnego na terenie AWF Kraków. Dostawa i montaż 3 kamer CCTV (1 kamera budynek Basenu, 2 kamery budynek ZPND) wraz z pracami uzupełniającymi. netto 2 Temat b) :Przebudowa systemu monitoringu w ZPND oraz przebudowa systemu wizualizacji alarmów w Portierni Głównej. 2.1 Portiernia Główna AWF 2.2 Budynek ZPND 2.3 Dokumentacja Powykonawcza, szkolenia 2.4 Pomiary Temat b) :Przebudowa systemu monitoringu w ZPND oraz przebudowa systemu wizualizacji alarmów w Portierni Głównej. Razem Temat b) :Przebudowa systemu monitoringu w ZPND oraz przebudowa systemu wizualizacji alarmów w Portierni Głównej. netto Suma elementów kosztorysu Razem Pawła II 78 w Krakowie. netto
