Seria 120. SYGNALIZATOR CIŚNIENIA, RÓśNICY CIŚNIEŃ, PODCIŚNIENIA, TEMPERATURY WŁAŚCIWOŚCI:

Transkrypt

1 SYGNALIZATOR CIŚNIENIA, RÓśNICY CIŚNIEŃ, PODCIŚNIENIA, TEMPERATURY WŁAŚCIWOŚCI: Wykonanie przeciwwybuchowe Obudowa IP 66 Zatwierdzenia na całym świecie Sygnał wyjściowy (1) lub (2) progowy, styki SPDT lub DPDT Obudowa z dwoma wejściami kablowymi Listwa zaciskowa Membrany lub mieszki przyspawane do króćca Ultra niskie zakresy z wysoką czułością 120 B 05/PL

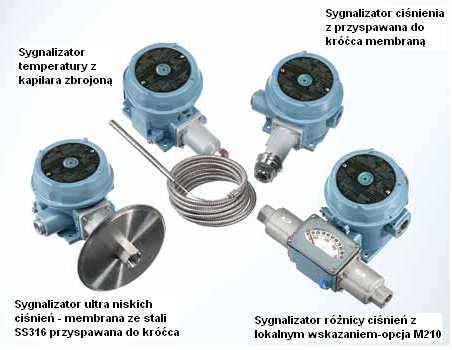

2 WPROWADZENIE: Współczynnik bezpieczeństwa urządzeń, procesu czy personelu ze względu na pomiar ciśnienia, temperatury czy róŝnicy ciśnień stale wzrasta. Nasza seria 120 jest w stanie temu sprostać równieŝ w obszarze, gdzie występuje strefa zagroŝenia wybuchem lub wysokiej agresywności chemicznej. oferuje szeroką gamę sygnalizatorów ciśnienia, podciśnienia, róŝnicy ciśnienia oraz temperatury z szeroką gamą uŝytych materiałów zwilŝanych oraz rodzajów sensorów. Na bazie wspólnej platformy moŝe być łatwo dobrana i dopasowana ze względu na wymagane zakresy, przyłącza procesowe, wielkości obciąŝeń i rodzaj obudów. Typowymi uŝytkownikami serii 120 jest przemysł chemiczny, petrochemiczny, rafineryjny, wydobycia i przesyłu gazu oraz ropy, jak teŝ przemysł farmaceutyczny. Nasza specjalizacja jest skupiona na dostarczeniu klientom urządzeń progowych do najwyŝszych rangą zabezpieczeń. WŁAŚCIWOŚCI: zatwierdzenie ATEX, GOST, culus, CQST, IECEx w zgodności ze standardami CE oraz NACE wewnętrzne lub zewnętrzne nastawy pokrętłami wyposaŝonymi w podziałkę i pokrywę zabezpieczającą wewnętrzna blokada nastawy sygnał wyjściowy (1) lub (2) progowy szeroka gama materiałów sensorów do wysoce korozyjnych aplikacji, sensory z Hastelloy lub Monelu szeroka grupa modeli z regulowaną histerezą sensory typu sanitarnego flush kołnierze ze stali SS316, Hastelloy, Monel, wg standardu ANSI modele do bezpośredniego sterowania kabli grzewczych większość modeli dostępnych w natychmiastowej dostawie 2

3 SPECYFIKACJA TEMPERATURA SKŁADOWANIA od -54 C do 71 C C, modele 36-39, , , : C, TEMPERATURA OTOCZENIA: typy 820E, 822E: C, dryft nastawy progowej poniŝej 1% zakresu przy zmianie temperatury otoczenia o 28 C; poniŝej 2% dla typów E121 i E122 sygn. temperatury: Typ B,C,F: ±1% zakresu, Typ E: ±2% zakresu; POWTARZALNOŚĆ: Sygn. ciśnienia: modele , S126B-S164B, , , , , , , : ±1% zakresu modele : ± 0.5 % zakresu; modele 36-39, , , , , :± 1,5% powtarzalność nastawy po udarze do 15G trwającym do PRZECIĄśALNOŚĆ: 10 ms DRGANIA: powtarzalność nastawy przy amplitudzie do 2,5G w zakresie 5-500Hz stop aluminium, epoksydowany, uszczelniony; blokada otwarcia OBUDOWA: pokrywy; wew nastawa z blokadą w standardzie, typy J,C,F; uszczelniona pokrywa nastaw progowych typy B, H, E; tabliczka znamionowa urządzenia z aluminium KLASA OBUDOWY: IP 66 (1) lub (2)progowy typu SPDT; progi ustawialne niezaleŝnie w SYGNAŁ WYJŚCIOWY: pełnym zakresie za wyjątkiem typu 822E gdzie próg #2 moŝe być ustawiony względem progu #1 do 25% poniŝej. Styki mikrowyłączników moŝna podłączyć jako normalnie zamknięte lub normalnie otwarte. Modele typu H122P mogą mieć zabudowane dwa mikrowyłączniki SPDT hermetycznie zamknięte 15A 125/250/480 VAC obwód rezystancyjny, standardowo za OBCIĄśALNOŚĆ STYKÓW: wyjątkiem typów J , : 20A 125/250/480 VAC obwód rezystancyjny; H122P; 11A 125/250 VAC; obwód rezystancyjny; B , B , E , E ; 22A 480VAC obwód rezystancyjny. Typy B, E i H; zewnętrzna skala z podziałką, podziałka skali zaleŝy PODZIAŁKA SKALI: od zakresu WAGA: 1,374 3,664 kg zaleŝnie od modelu i typu typ H, B, E; jedno wyjście kablowe pod dławik ¾ NPT; typ J, C, F, PRZYŁĄCZE ELEKTRYCZNE: 820E, 822E; dwa wyjścia pod dławik ¾ NPT jedno zaślepione; standardowo listwa zaciskowa modele S126B-S164B, , , : ½ NPT(wew.); PRZYŁĄCZA PROCESOWE: modele : ⅛ NPT (wew.); modele : 2 -sanitarne, S. CIŚNIENIA modele : 1,5, pozostałe modele ¼ NPT (wew) PRZYŁĄCZA PROCESOWE: S. TEMPERATURY WYPEŁNIENIE UKŁADU: HISTEREZA TERMICZNA: WSKAŹNIK RÓśNICY CIŚNIEŃ (M210): bańka z kapilarą: 1,8m SS304 (standard) za wyjątkiem E i E : 3.04m; Typ z sondą obiektową: mosiądz niklowany (standartowo), za wyjątkiem B i B :stal nierdzewna. wypełnienie: 1BS: rozpuszczalnik; modele 2BS 8BS: olej nietoksyczny. F120, 820E, 822E: 1%; typ B, C, i E121 i 122: 2% w warunkach laboratoryjnych 21 C w kąpieli przy zmianie 0.5 C na minutę Wskaźnik moŝliwy w typach H121K, H122K, Dokładność 1% zakresu, do połowy wskazań, 3% powyŝej, wskaźnik moŝe być kalibrowany obiektowo do 1% WSKAZANIE TEMPERATURY: w modelach 820E i 822E błąd 1% zakresu pomiaru * w/w modele mogą być wyposaŝone dodatkowo w redukcje G ½ oraz M20 x 1,5. W celu ustalenia szczegółów skontaktuj się z dystrybutorem. 3

4 ZATWIERDZENIA: Kategoria 1 moduł A Urządzenia liczone poniŝej 0.52 nie podlegają PED 4

5 SYGNALIZATORY CIŚNIENIA Typ J120, pojedynczy styk, wewnętrzna nastawa, podwójne wejście kablowe Model Zakres nastawy progowej Histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie m m Membrana i oring z Buna N, przyłącze z aluminium epoksydowanego, przyłącze ½ NPTF, duŝe światło membrany Ø 18.3 mm w celu łatwego przemycia; inne materiały zwilŝane moŝliwe patrz str ,7 do 0 0,5 do 19,9 13,8 27, ,9 do 24,9 0,2 do 1,5 13,8 27, ,5 do 124,5 0,2 do 7,5 13,8 27, ,2 do 12,4 0,2 do 0,7 13,8 27, ,2 do 124,5 0,2 do 2,0 13,8 27, ,9 do 622,3 0,2 do 14,9 13,8 27,6 Membrana z SS316L, przyspawana do króćca z SS316L, przyłącze ½ NPTF, duŝe światło membrany Ø 18.3 mm w celu łatwego przemycia ,7 do 0 0,5 do 37,3 3,4 6, ,9 do 24,9 0,2 do 1,5 3,4 6, ,5 do 124,5 0,2 do 7,5 3,4 6, ,2 do 12,4 0,2 do 0,7 3,4 6, ,2 do 124,5 0,2 do 2,0 3,4 6, ,9 do 622,3 0,2 do 24,9 3,4 6,9 m Membrana rozmiaru 2 (50.4mm) z stali SS316L w wykonaniu sanitarnym. Pasuje do złączy typu Tri-Clamp, moŝe być wyposaŝona w kołnierz patrz opcje ,5 m do 1,0 6,9 do 68,9 13,8 20, ,9 m do 1,7 6,9 do 103,4 13,8 20, ,1 do 3,4 6,9 do 172,4 13,8 20, ,3 do 6,9 6,9 do 275,8 13,8 20, ,6 do 13,8 6,9 do 344,7 13,8 20,7 Membrana rozmiaru 1.5 (38.1mm) ze stali SS316L w wykonaniu sanitarnym. Pasuje do złączy typu Tri-Clamp, moŝe być wyposaŝona w kołnierz patrz opcje 565 0,3 do 2,1 68,9 m do 0,3 68,9 103, ,7 do 6,9 68,9 m do 0,8 68,9 103, ,0 do 20,7 0,2 do 1,5 68,9 103,4 m Membrana oraz króciec ze stali SS316 L; membrana przyspawana do króćca; przyłącze ½ NPTF (wewnętrzne); duŝe światło membrany Ø 18.3 mm w celu łatwego przemycia; (zgodne z NACE MR-0175) ,9 m do 1,4 6,9 do 68,9 34,5 68, ,1 do 3,4 6,9 do 103,4 34,5 68, ,3 do 6,9 6,9 do 172,4 34,5 68, ,6 do 13,8 6,9 do 241,3 34,5 68,9 Uwaga: NaleŜy unikać stosowania sensorów z membranami metalicznymi, tam gdzie występują silne uderzenia hydrauliczne lub pulsacje ciśnienia. Nie stosować modeli z grupy , tam gdzie przy uruchomieniu systemu występuje podciśnienie do

6 SYGNALIZATORY CIŚNIENIA Typ J120, pojedynczy styk, wewnętrzna nastawa, podwójne wejście kablowe Model Zakres nastawy progowej Histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie Membrana ze stali SS316 L (opcja Hastelloy C lub Monel); oring z materiałów: Viton, GLT, (opcje: Kalrez, Silicon, Etylen- Propylen lub Aflas ; króciec ze stali SS316; przyłącze ½ NPTF (wewnętrzne), (opcja Hastelloy C lub Monel); duŝe światło membrany Ø 18.3 mm w celu łatwego przemycia. Modele 188 i 189 posiadają przyłącza z stali SS316L z gwintem ½ NPTF (zgodne z NACE MR-0175) 183 0,1 do 1,4 20,7 do 172,4 m 34,5 68, ,1 do 3,4 20,7 do 206,8 m 34,5 68, ,3 do 6,9 34,5 do 413,7 m 34,5 68, ,6 do 13,8 0,1 do 0,8 34,5 68, ,4 do 68,9 1,7 do 8,6 137,9 482, ,2 do 241,3 3,4 do 20,7 275,8 482,6 Membrana ze stali SS316 L (opcja Hastelloy C lub Monel); oring z materiałów: Viton, GLT, (opcje: Kalrez, Silicon, Etylen- Propylen lub Aflas ; króciec ze stali SS316; przyłącze ½ NPTF (wewnętrzne), (opcja Hastelloy C lub Monel); przewęŝone światło membrany 1.5 mm w celu tłumienia pulsacji. Modele 188 i 189 posiadają przyłącza z stali SS316 L z gwintem ½ NPTF (zgodne z NACE MR-0175) 483 0,1 do 1,4 20,7 do 172,4 m 34,5 68, ,1 do 3,4 20,7 do 206,8 m 34,5 68, ,3 do 6,9 34,5 do 413,7 m 34,5 68, ,6 do 13,8 0,1 do 0,8 34,5 68, ,4 do 68,9 1,7 do 8,6 137,9 482, ,2 do 241,3 3,4 do 20,7 275,8 482,6 Mieszek i króciec ze stali SS31L, mieszek przyspawany do króćca, przyłącze ½ NPTF (wew.) S126B -1 do 0,1 6,8 do 20,3 m 199,1 m 0,3 S134B -1 do 1,4 6,8 do 20,3 m 1,4 1,7 S137B 37,3 do 199,1 m 5,0 do 14,9 m 199,1 m 0,3 S144B 34,5 m do 1,4 6,9 do 20,7 m 1,4 1,7 S152B 0,1 do 3,4 6,9 do 34,5 m 3,4 5,2 S156B 0,1 do 6,9 13,8 do 41,4 m 6,9 8,6 S164B 0,3 do 13,8 13,8 do 68,9 m 13,8 13,8 Viton - znak handlowy zastrzeŝony przez Dupont Dow Elastomers. Hastelloy - znak handlowy zastrzeŝony przez Haynes International, Inc. Monel - znak handlowy zastrzeŝony przez rodzinę firm INCO. Kalrez oraz Teflon - znak handlowy zastrzeŝony przez E.I. Dupont. Kapton - znak handlowy zastrzeŝony przez E.I. Dupont. Aflas - znak handlowy zastrzeŝony przez Asahi Glass. Tri-Clamp - znak handlowy zastrzeŝony przez Tri-Clover, Inc. 6

7 SYGNALIZATORY CIŚNIENIA Typ J120, pojedynczy styk, wewnętrzna nastawa, podwójne wejście kablowe Model Zakres nastawy progowej Histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie do 75% zakresu powyŝej Membrana oraz króciec ze stali SS316 L; membrana przyspawana do króćca; przyłącze ½ NPTF (wewnętrzne); duŝe światło membrany Ø 18.3 mm w celu łatwego przemycia. ½ NPTF; (zgodne z NACE MR 190 0,3 do 2,1 0,1 do 0,2 0,4 103,4 172, ,0 do 20,7 0,2 do 1,2 1,7 103, ,7 do 6,9 0,1 do 0,6 1,0 103,4 172,4 172, ,4 do 34,5 0,3 do 2,1 3,1 103, ,5 do 117,2 0,3 do 8,3 10,3 137,9 172,4 172,4 Membrana oraz króciec ze stali SS316 L; membrana przyspawana do króćca; przyłącze ½ NPTF (wewnętrzne); przewęŝone światło membrany 1.5 mm w celu tłumienia pulsacji ,3 do 2,1 0,1 do 0,2 0,4 103,4 172, ,7 do 6,9 0,1 do 0,6 1,0 103,4 172, ,0 do 20,7 0,2 do 1,2 1,7 103,4 172, ,4 do 34,5 0,3 do 2,1 3,1 103, ,5 do 117,2 0,3 do 8,3 10,3 137,9 172,4 172,4 Model Zakres nastawy progowej Histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie Mieszek spręŝysty z mosiądzu, króciec z mosiądzu-niklowany, przyłącze ¼ NPTF; modele 126 i 134 posiadają zabudowaną cynkowaną stalową spręŝynę, która jest zwilŝana przez medium do 0,1 6,8 do 20,3 m 199,1 m 0, do 1,4 6,8 do 20,3 m 1,4 1, ,3 do 199,1 m 5,0 do 14,9 m 199,1 m 0, ,5 m do 1,4 6,9 do 20,7 m 1,4 1, ,1 do 3,4 6,9 do 34,5 m 3,4 5, ,1 do 6,9 13,8 do 41,4 m 6,9 8, ,3 do 13,8 13,8 do 68,9 m 13,8 13,8 Mieszek oraz króciec ze stali SS316L; mieszek przyspawany do króćca; przyłącze ¼ NPTF 356 1,0 do 6,9 48,3 do 124,1 m 6,9 55, ,0 do 13,8 0,1 do 0,2 13,8 55, ,4 do 20,7 0,1 do 0,3 20,7 55, ,7 do 34,5 0,1 do 0,3 34,5 55,2 Mieszek spręŝysty z brązu, króciec z mosiądzu - niklowany; przyłącze ¼ NPTF 270 0,3 do 13,8 0,1 do 0,3 13,8 17, ,4 do 20,7 0,1 do 0,3 20,7 24,1 Uwaga do Histerezy: W modelach ; histereza przedstawiona jest dla 75% zakresu nastaw oraz powyŝej tj. do 100%. 7

8 SYGNALIZATORY CIŚNIENIA Typ J120, pojedynczy styk, wewnętrzna nastawa, podwójne wejście kablowe Model Zakres nastawy progowej Histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie Tłoczek ze stali SS303: oring z Buna-N: króciec ze stali SS303; przyłącze ¼ NPTF. Czujnik nie jest zalecany do aplikacji na gazach, poniewaŝ brak zwilŝania powierzchni cylindra i oringu moŝe doprowadzić do jego wytarcia powodując przeciek ,6 to 206, 8 2,8 do 17,2 413,7 689, ,3 do 344,7 2,8 do 25,9 413,7 689,5 Mieszek i króciec ze stali SS 316; przyłącze ¼ NPTF; sensor nie jest zalecany na częste pulsacje lub gwałtowne zmiany ciśnienia ,9 do 117,2 0,6 do 2,8 117,2 172,4 Membrana i oring z Buna-N; króciec z mosiądzu-niklowany; przyłącze ¼ NPTF; membrana i oring w opcji z materiału Viton ,4m do 2,1 68,9m do 0,1 34,5 68, ,2 do 6,9 68,9 do 0,3 34,5 68, ,6 do 20,7 68,9 do 0,3 34,5 68, ,0 do 34,5 0,1 do 0,6 103,4 172, ,1 do 68,9 0,2 do 1,4 103,4 172,4 Membrana i oring z Buna-N; króciec z aluminium; przyłącze ¼ NPTF do -0,1 3,4 do 10,2 m 199,1 m 15, do 199,1 m 2 do 5 m 199,1 m 15, ,0 do 1,4 3,4 do 13,5 m 1,4 15, ,5 m do 1,4 3,4 do 6,9 m 1,4 15, ,2 m do 2,1 3,4 do 13,8 m 2,1 15,5 Membrana i oring z materiału Teflon; króciec ze stali SS316; przyłącze ¼ NPTF do -0,1 3,4 do 13,5 m 199,1 m 15, do 199,1 m 2,5 do 10 m 199,1 m 15, ,0 do 1,4 6,8 do 16,9 m 1,4 15, ,5 m do 1,4 6,9 do 13,8 m 1,4 15, ,2 m do 2,1 6,9 do 20,7 m 2,1 15, ,1 do 6,9 13,8 do 27,6 m 6,9 15,5 8

9 SYGNALIZATORY CIŚNIENIA Typ J120, pojedynczy styk, wewnętrzna nastawa, podwójne wejście kablowe Model Zakres nastawy progowej Regulowana histereza Dopuszczalne max. ciśnienie pracy Max. ciśnienie Membrana i oring z materiału Viton; króciec ze stali SS303; przyłącze ¼ NPTF ,4 do 13,8 0,8 do 1,8 34,5 68,9 < 25% Z 25 75% Z >75% Z Membrana i oring z materiału Buna-N; króciec z mosiądzu- niklowany; przyłącze ¼ NPTF ,2 do 2,1 0,1 do 0,3 0,1 do 0,3 0,2 do 0, ,3 do 6,9 0,2 do 0,4 0,3 do 0,5 0,3 do 0, ,6 do 27 0,3 do 0,8 0,3 do 0,9 0,3 do 1, do 34,5 0,6 do 1,7 0,6 do 1,9 0,7 do 2,1 103,4 172, ,1 do 68,9 0,6 do 2,1 0,7 do 2,4 2,1 do 6,2 103,4 172, ,9 do 117,2 1,7 do 4,1 2,8 do 5,5 3,4 do 6,9 137,9 172,4 Z ( zakres) regulacja histerezy zmienna w zaleŝności od progu nastawy. 9

10 SYGNALIZATORY CIŚNIENIA Typ H121, jednoprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe. Typ H122, dwuprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe. Model Zakres nastawy progowej Histereza Max. ciśnienie Mieszek i króciec ze stali SS31L, mieszek przyspawany do króćca, przyłącze ½ NPTF (wew.) S126B -1 do 0 6,8 do 30,5 m 0,3 S134B -1 do 1,4 6,8 do 40,6 m 1,7 S137B 5 do 199,1 m 5 do 24,9 m 0,3 S144B 0 do 1,4 6,9 do 34,5 m 1,7 S146B 0 do 2,1 6,9 do 41,4 m 2,8 S156B 0 do 6,9 13,8 do 55,2 m 8,6 S164B 0 do 13,8 20,7 do 137,9 m 13,8 Mieszek spręŝysty z mosiądzu, króciec z mosiądzu-niklowany, przyłącze ¼ NPTF; modele 126 i 134 posiadają zabudowaną cynkowaną stalową spręŝynę, która jest zwilŝana przez medium do 0 6,8 do 30,5 m 0, do 1,4 6,8 do 40,6 m 1, do 199,1 m 5 do 24,9 m 0, do 1,4 6,9 do 34,5 m 1, do 2,1 6,9 do 41,4 m 2, do 6,9 13,8 do 55,2 m 8, do 13,8 20,7 do 137,9 m 13,8 Mieszek oraz króciec ze stali SS316L, mieszek przyspawany do króćca; przyłącze ¼ NPTF do 13,8 0,1 do 0,6 17, do 20,7 0,1 do 0,6 24, do 34,5 0,2 do 0,8 39,6 Tłoczek ze stali SS303: oring z Buna-N: króciec ze stali SS303; przyłącze ¼ NPTF. Czujnik niezalecany do aplikacji na gazach, poniewaŝ brak zwilŝania powierzchni cylindra i oringu moŝe doprowadzić do jego wytarcia powodując przeciek ,8 do 206,8 2,8 do 17,2 689, ,5 do 413,7 3,4 do 27,6 689,5 Model nie dostępny z typem H122 10

11 SYGNALIZATORY CIŚNIENIA Typ H121, jednoprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe. Typ H122, dwuprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe. Model Zakres nastawy progowej Histereza Max. ciśnienie Mieszek spręŝysty z brązu, króciec z mosiądzu-niklowany; przyłącze ¼ NPTF; do 13,8 0,1 do 0,6 17, do 20,7 0,1 do 0,7 24,1 Membrana i oring z Buna-N; króciec z aluminium; przyłącze ¼ NPTF do 0 3,4 do 13,5 m 15, do 1,4 3,4 do 33,9 m 15, do 1,4 3,4 do 13,8 m 15, do 2,1 3,4 do 20,7 m 15,5 Membrana i oring z materiału Teflon; króciec ze stali SS316; przyłącze ¼ NPTF do 0 3,4 do 20,3 m 15, do 1,4 6,8 do 33,9 m 15, do 1,4 3,4 do 20,7 m 15, do 2,1 6,9 do 27,6 m 15, do 6,9 17,2 do 51,7 m 15,5 Membrana, oring z Buna-N; króciec- mosiądz- niklowany; przyłącze ¼ NPTF; membrana i oring w opcji z materiału Viton ,2 do 2,1 0,1 do 0,2 68, ,7 do 6,9 0,1 do 0,3 68, ,1 do 20,7 0,1 do 0,5 68, ,4 do 34,5 0,2 do 0,8 172, ,8 do 68,9 0,3 do 1,7 172,4 Model nie dostępny z typem H122 11

12 SYGNALIZATORY CIŚNIENIA Typ H122P, dwuprogowa sygnalizacja-hermetyczne mikrowyłączniki, zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe. Model Zakres nastawy progowej Histereza m Dopuszczalne max. ciśnienie pracy Max. ciśnienie Mieszek i króciec ze stali SS31L, mieszek przyspawany do króćca, przyłącze ½ NPTF (wew.) S126B -1 do 0 23,7 do 135,4 0,3 0,3 S134B -1 do 1,4 33,9 do 203,2 1,7 1,7 S144B 0 do 1,4 20,7 do 206,8 1,7 1,7 S146B 0 do 2,1 27,6 do 275,8 2,8 2,8 S156B 0 do 6,9 40,4 do 413,7 8,6 8,6 S164B 0 do 13,8 0,1 do 0,9 13,8 13,8 Mieszek spręŝysty z mosiądzu, króciec z mosiądzu-niklowany, przyłącze ¼ NPTF; modele 126 i 134 posiadają zabudowaną cynkowaną stalową spręŝynę, która jest zwilŝana przez medium do 0 23,7 do 135,4 0,3 0, do 1,4 33,9 do 203,2 1,7 1, do 1,4 20,7 do 206,8 1,7 1, do 2,1 27,6 do 275,8 2,8 2, do 6,9 40,4 do 413,7 8,6 8, do 13,8 0,1 do 0,9 13,8 13,8 Mieszek spręŝysty z brązu, króciec z mosiądzu-niklowany; przyłącze ¼ NPTF do 13,8 0,4 do 2,1 17,2 17, do 20,7 0,6 do 2,8 24,1 24,1 Mieszek oraz króciec ze stali SS316L, mieszek przyspawany do króćca; przyłącze ¼ NPTF do 13,8 0,4 do 2,1 17,2 17, do 20,7 0,6 do 2,8 24,1 24, do 34,5 0,7 do 4,1 39,6 39,6 Tłoczek ze stali SS303: oring z Buna-N: króciec ze stali SS303; przyłącze ¼ NPTF. Czujnik niezalecany do aplikacji na gazach, poniewaŝ brak zwilŝania powierzchni cylindra i oringu moŝe doprowadzić do jego wytarcia powodując przeciek ,8 do 206,8 2,8 do 17,2 689, ,5 do 413,7 3,4 do 27,6 689,5 Membrana i oring z Buna-N; króciec z aluminium; przyłącze ¼ NPTF do 0 13,5 do 101,6 15,5 15, do 1,4 27,1 do 203,2 15,5 15, do 1,4 13,8 do 137,9 15,5 15, do 2,1 20,7 do 206,8 15,5 15,5 Membrana i oring z materiału Teflon; króciec ze stali SS316; przyłącze ¼ NPTF do 0 13,5 do 101,6 15,5 15, do 1,4 27,1 do 203,2 15,5 15, do 1,4 13,8 do 137,9 15,5 15, do 2,1 20,7 do 206,8 15,5 15, do 6,9 48,3 do 482,6 15,5 15,5 Tłoczek ze stali SS303: oring z Buna-N: króciec z SS303; przyłącze ¼ NPTF. Czujnik nie jest zalecany do aplikacji na gazach, poniewaŝ brak zwilŝania powierzchni cylindra i oringu moŝe doprowadzić do jego wytarcia powodując przeciek ,8 do 206,8 10,3 do ,5 689, ,5 do 413,7 13,8 do 34,5 689,5 689,5 Uwaga: Wszystkie modele muszą być specyfikowane z opcją 1180 (np. H122P

13 SYGNALIZATORY RÓśNICY CIŚNIENIA Typ J120K, pojedynczy styk, wewnętrzna nastawa, podwójne wejście kablowe Model Zakres nastawy progowej Histereza Max. ciśnienie statyczne Max. ciśnienie Mieszki spręŝyste oraz króćce ze stali SS 316 L, mieszki przyspawane do króćców, przyłącza ½ NPTF S147B 0,2 do 2,1 20,7 do 103,4 m -1 do 6,9 20,7 S157B 0,7 do 6,9 34,5 do 137,9 m - 1 do 12,4 20,7 Mieszki spręŝyste z mosiądzu, króćce z mosiądzu-niklowane, przyłącza ¼ NPTF 147 0,2 do 2,1 20,7 do 103,4 m -1 do 6,9 12, ,7 do 6,9 34,5 do 137,9 m - 1 do 10,3 12,4 Mieszki oraz króćce ze stali SS 316L; mieszki przyspawane do króćców; przyłącza ¼ NPTF 367 0,7 do 6,9 0,3 do 0,7 0 do 24,1 34,5 Membrana i oring z Buna-N; króćce z SS 303; przyłącza ¼ NPTF 36 0,2 do 2,1 0,1 do 0,3 0 do 24,1 68,9 37 0,7 do 6,9 0,1 do 0,6 0 do 34,5 68,9 38 2,1 do 20,7 0,1 do 1,0 0 do 68,9 172,4 39 3,4 do 34,5 0,2 do 1,4 0 do 68,9 172,4 Membrana i oring z Buna-N; króćce z aluminium; przyłącza ¼ NPTF ,4 do 199,1 m 2,5 do 10 m -1 do 15,5 15, ,1 do 1,4 6,9 do 20,7 m -1 do 15,5 15, ,2 do 2,1 6,9 do 27,6 m -1 do 15,5 15,5 Membrana z Buna N i Teflonu, oring z Buna N; króciec z aluminium ¼ NPTF 559 0,7 do 6,9 13,8 do 68,9 m -1 do 15,5 15,5 Membrana z materiału Kapton; oringi z Buna-N; króćce z aluminium; przyłącze 1/8 NPTF 540 0,5 do 17,4 m 0,1 do 1,5 m -1 do 13,8 27, ,5 do 49,8 m 0,2 do 2,5 m -1 do 13,8 27, ,4 do 124,5 m 0,5 do 6,2 m -1 do 13,8 27, ,9 do 497,8 m 1,2 do 19,9 m -1 do 13,8 27, ,1 do 1,4 6,9 do 89,6 m -1 do 82,7 172, ,3 do 3,4 13,8 m do 0,1-1 do 82,7 172, ,7 do 8,6 27,6 m do 0,3-1 do 82,7 172, ,4 do 17,2 0,1 do 0,7-1 do 82,7 172, ,9 do 34,5 0,1 do 1,0-1 do 82,7 172,4 Kapton - znak handlowy zastrzeŝony przez E.I. Dupont. 13

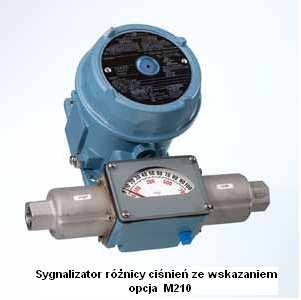

14 SYGNALIZATORY RÓśNICY CIŚNIENIA Typ H121K, jednoprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe. Typ H122K, dwuprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, jedno wejście kablowe Model Zakres nastawy progowej Histereza Max. ciśnienie statyczne Max. ciśnienie m Mieszki spręŝyste oraz króćce ze stali SS 316 L, mieszki przyspawane do króćców, przyłącza ½ NPTF S147B 0,2 do 2,1 20,7 do 137,9-1 do 6,9 20,7 S157B 0,7 do 6,9 34,5 do 206,8-1 do 12,4 20,7 Mieszki spręŝyste z mosiądzu, króćce z mosiądzu-niklowane, przyłącza ¼ NPTF 147 0,2 do 2,1 20,7 do 137,9-1 do 6,9 12, ,7 do 6,9 34,5 do 206,8-1 do 10,3 12,4 Membrana i oring z Buna-N; krócice z aluminium; przyłącza ¼ NPTF 456 0,1 do 1,4 6,9 do 20,7-1 do 15,5 15, ,2 do 2,1 6,9 do 27,6-1 do 15,5 15,5 Membrana z Buna N i Teflonu, oring z Buna N; króciec z aluminium ¼ NPTF 559 0,7 do 6,9 13,8 do 68,9-1 do 15,5 15,5 14

15 SYGNALIZATORY TEMPERATURY Typ B121, B (HTFP) jednoprogowa sygnalizacja - zewnętrzna nastawa, skala i podziałka nastawy, czujnik obiektowy - bezkapilarowy, jedno wejście kablowe Typ B122, B (HTFP) dwuprogowa sygnalizacja-zewnętrzna nastawa, skala i podziałka nastawy, czujnik obiektowy- bezkapilarowy, jedno wejście kablowe Typ C120, jednoprogowa sygnalizacja-wewnętrzna nastawa, czujnik obiektowybezkapilarowy, dwa wejścia kablowe Typ E121, E (HTFP) jednoprogowa sygnalizacja - zewnętrzna nastawa, skala i podziałka nastawy, kapilara odległościowa, jedno wejście kablowe Typ E122, E (HTFP) dwuprogowa sygnalizacja - zewnętrzna nastawa, skala i podziałka nastawy, kapilara odległościowa, jedno wejście kablowe Typ F120 jednoprogowa sygnalizacja - wewnętrzna nastawa, kapilara odległościowa, dwa wejścia kablowe Model Zakres nastawy progowej C Temperatura max. C Podziałka Wymiar czujnika / Materiał C Ø X długość(mm) Typ B121, B (HTFP), jednoprogowa sygnalizacja, czujnik obiektowy -bezkapilarowy, zewnętrzna nastawa, skala z podziałką. Typ B122, B (HTFP), dwuprogowa sygnalizacja, czujnik obiektowy - bezkapilarowy, zewnętrzna nastawa, skala z podziałką. C120, jednoprogowa sygnalizacja, czujnik obiektowy - bezkapilarowy, wewnętrzna nastawa, ,8 do 107, ,3 X 47,6 mosiądz niklowany, ½ NPT ,3 do 218,3 246,1 5 14,3 X 47,6 mosiądz niklowany, ½ NPT HTFP -9,4 do 60 71,1 2 14,3 X 68,3 stal nierdzewna Typ E121, E (HTFP), jednoprogowa sygnalizacja, kapilara odległościowa, zewnętrzna nastawa, skala z podziałką. Typ E122, E (HTFP), dwuprogowa sygnalizacja, kapilara odległościowa, zewnętrzna nastawa, skala z podziałką, 2BSA -84,4 do 37,8 65,6 5 9,5 X 61,9 2BSB -1,1 do 121,1 148,9 5 9,5 X 61,9 3BS 37,8 do 204,4 232,2 5 9,5 X 53,9 4BS -3,9 do 37,8 65,6 1 9,5 X 171,45 5BS -28,9 do 26,7 54,4 2 9,5 X 127 8BS 176,7 do 337,8 365,6 5 9,5 X 82,5 HTFP -3,9 do 162,8 182,2 5 6,4 x 260,4 Typ F120, jednoprogowa sygnalizacja, kapilara odległościowa, wewnętrzna nastawa, 1BS -117,8 do 48,9 76,7 BRAK 9,5 X 95,2 2BS -87,2 do 176,7 204,4 BRAK 9,5 X 61,9 3BS -87,2 do ,8 BRAK 9,5 X 53,9 4BS -40 do 48,9 76,7 BRAK 9,5 X 171,45 5BS -40 do 82,2 110 BRAK 9,5 X 127 6BS -17,8 do 121,1 148,9 BRAK 9,5 X114,3 7BS -17,8 do 204,4 232,2 BRAK 9,5 X 76,2 8BS 10 do 343,3 371,1 BRAK 9,5 X 82,5 Tylko w typach B121, B122 MoŜliwe opcjonalnie dłuŝsze sondy. MoŜliwe dłuŝsze kapilary, standardowa dł. kapilary 1,82 m, model HTFP dł. 3,04m 15

16 SYGNALIZATORY TEMPERATURY ZE WSKAZANIEM LOKALNYM Typ 820E, jednoprogowa sygnalizacja - zewnętrzna nastawa, wskazanie lokalne, dwa wejścia kablowe Typ 822E, dwuprogowa sygnalizacja - zewnętrzna nastawa, wskazanie lokalne, dwa wejścia kablowe Model Zakres nastaw Temp. Max. Podziałka Wymiary bańki C C C Ø X długość mm 1BS -117,8 48,9 76,7 5 95,3 2BS -87,2 176,7 204,4 5 61,9 3BS -87, ,8 5 53,9 4BS ,9 76, ,5 5BS , BS -17,8 121,1 148, ,3 7BS -17,8 204,4 232,2 5 76,2 8BS ,3 371, ,6 Standardowa długość kapilary 1.82m, moŝliwe długości i wykonania opcjonalne. 16

17 JAK SPECYFIKOWAĆ ZAMÓWIENIE KOD ZAMÓWIENIA Wybierz TYP Wybierz MODEL Wybierz OPCJE Model z zamieszczonej tabeli. Określ model wg. potrzebnego zakresu temperatury lub ciśnienia, histerezy oraz max. ciśnienia Wpisz numer modelu odpowiadający danemu kodowi. Typ na podstawie poniŝszego zestawienia. Określ numer Typu na podstawie ilości styków, obudowy, nastawy i podziałki. Wybierz numer Typu odpowiadający danemu kodowi. Opcje z zamieszczonego opisu. Określ opcje na podstawie dodatkowych moŝliwości styków, materiałów i innych cech. Wpisz numer opcji odpowiadający danemu kodowi. Jeśli nie potrzebujesz opcji, pozostaw puste miejsce. Jeśli potrzebujesz kilka opcji, skontaktuj się z nami. TYP Ciśnienia RóŜnicy ciś. Temperatury OPIS J120, (1) próg SPDT, wew. nastawa, bez podziałki, (2) wejścia kablowe H121, (1) próg SPDT, zew. nastawa, podziałka, (1) wejście kablowe H122, (2) progi SPDT, zew. nastawa, podziałka, (1) wejście kablowe H122P, (2) progi SPDT hermetyczne, zew. nastawa, podziałka, (1) wejście kablowe J120K, (1) próg SPDT, wew. nastawa, bez skali i podziałki, (2) wejścia kablowe H121K, (1) próg SPDT, zew. nastawa, podziałka, (1) wejście kablowe H122K, (2) progi SPDT, zew. nastawa, podziałka, (1) wejście kablowe B121- (1) próg SPDT, zew. nastawa, podziałka, czujnik obiektowy, (1) wejście kablowe B122- (2) progi SPDT, zew. nastawa, podziałka, czujnik obiektowy, (1) wejście kablowe C120- (1) próg SPDT, wew. nastawa, bez podziałki, czujnik obiektowy, (2) wejścia kablowe E121- (1) próg SPDT, zew. nastawa, podziałka, kapilara odległościowa, (1) wejście kablowe E122- (2) progi SPDT, zew. nastawa, podziałka, kapilara odległościowa, (1) wejście kablowe F120- (1) próg SPDT, wew. nastawa, bez podziałki, kapilara odległościowa, (2) wejścia kablowe 820E- (1) próg SPDT, zew. nastawa, podziałka, kapilara odległościowa, lokalny pomiar, (2) wej. kablowe 822E-(2) progi SPDT, zew. nastawa, podziałka, kapilara odległościowa, lokalny pomiar, (2) wej. kablowe OPCJE MIKROWYLĄCZNIKÓW ** 0140 Złote styki, 1A 125 VAC obwód rezystancyjny, NIE DLA TYPÓW H122P, 820E, 822E 0500 Mała histereza, 5A 125/250 VAC obwód rezystancyjny, NIE DLA TYPÓW H122P MODELE Styki DPDT, 10A 125/250 VAC obwód rezystancyjny, NIE DLA S. TEMPERATURY i TYPÓW H122, H122P, H122K; lub J120K modele 36-39, 367 i i J120 modele , , , , A 125 VDC lub VAC obwód rezystancyjny, histereza oraz minimum zakresu wzrośnie, NIE DLA TYPOW 820E, 822E, H122P, H122K, B122 i J120K modele 36-39; J120 modele , , , Hermetyczny SPDT, 11A 125/250 VAC obwód rezystancyjny, musi być specyfikowany w typie H122P. NIE DLA TYPÓW B122, E122, H122, H121K i H122K, 820 i 822E; histereza oraz minimum zakresu wzrośnie 1190 Hermetyczny DPDT, 11A 125/250 VAC; specyfikować przy nastawie rosnącej, jeśli nastawa jest malejąca, wybieraj opcje 1195, histereza oraz minimum zakresu wzrośnie. NIE DLA TYPÓW 820E, 822E, B122, E122, H122, H121K, H122K, H122P i w modelach 523, Hermetyczny DPDT, 11A 125/250 VAC; specyfikować przy nastawie malejącej, jeśli nastawa jest rosnąca, wybieraj opcje 1190, histereza oraz minimum zakresu wzrośnie. NIE DLA TYPÓW 820E, 822E, B122, E122, H122, H121K, H122K, H122P i w modelach 523, 533 ** Wszystkie mikrowyłączniki mają ograniczoną stosowalność w obwodach prądu stałego. Skontaktuj się z nami dla tych aplikacjach. 17

18 OPCJE MIKROWYŁĄCZNIKÓW ** c.d. 1519* Regulowana histereza, 15A 125/250/480 VAC obwód rezystancyjny, regulacja zmienia nastawę przy wzroście, jeśli konieczna jest przy spadku, zastosuj wstępną nastawę; specyfikować przy nastawie malejącej NIE DLA TYPÓW 820E, 822E, B121, B122, E121, E122, H121, H122, H121K, H122K, H122P i w modelach ; ; ; ; Kasowany ręcznie, 15A 125/250/480 VAC obwód rezystancyjny, zatrzask tylko przy wzroście. NIE DLA TYPÓW 820E, 822E, B122, E122, H122, H121K, H122K,H122P 1535 Do wysokich temp. otoczenia C, 15A125/2 50 VAC obwód rezystancyjny, NIE DLA TYPÓW 820E, 822E, H122P modeli Paroszczelny przełącznik, 15A 125/250 VAC obwód rezystancyjny, NIE DLA TYPÓW 820E, 822E, H122P modeli Obudowa styków grzybobójcza, 15A 125/250 VAC obwód rezystancyjny, NIE DLA TYPÓW 820E, 822E, H122P modeli A 125/250 VAC obwód rezystancyjny, NIE DLA TYPÓW H122P, , A 125/250/277 VAC obwód rezystancyjny, NIE DLA TYPÓW 820E, 822E, B121,B122, E122, H121, H122, H121K, H122K, H122P, J120K modele , , , , OPCJE SENSORÓW M504 Czujnik ze stali SS316L, DLA MODELI S. TEMPERATURY modele 120 i 121 tylko. M540 Konstrukcja z Vitonu; histereza i min. wartość nastawy wzrośnie, części zwilŝane z Vitonu wraz z oringiem. DLA MODELI 36-39; , (membrana z Kaptonu, oring z Vitonu), (tylko oring) pozostałe materiały standardowe. DLA TYPÓW J120 MODELI i TYPÓW H121 i H122 MODELI z przyłączem ze stali kwasoodpornej. M913 Przyłącze ¼ NPTF (wew.) ze stali kwasoodpornej. TYLKO DLA MODELI S126B-S146B, S152B, S156B, S164B M914 Przyłącze ½ NPTF (wew.) ze stali kwasoodpornej. TYLKO DLA MODELI 356, 358, 361 I 376. OPCJE SENSORÓW DLA MAŁYCH ZAKRESÓW, DLA MODELI XC001 XC002 XC003 XC004 XC005 XC006 XC007 Przyłącze z aluminium, membrana i oring z Vitonu. Przyłącze z aluminium, membrana i oring z Buna-N Przyłącze z aluminium, membrana z Kaptonu, oring z Vitonu Przyłącze z SS 316L, membrana z SS316L, oring z Vitonu, ciśnienie robocze ograniczone do 6.9 Przyłącze z SS 316L, membrana i oring z z Vitonu Przyłącze z SS 316L, membrana z Kaptonu, oring z Vitonu Przyłącze z SS 316L, membrana z Teflonu, oring z Vitonu OPCJE SENSORÓW DO MEDIÓW KOROZYJNYCH, DLA MODELI , XD002 XD003 XP112 XP113 Membrana z Hastelloy C (zgodność z NACE MR-0175) Membrana z Monelu (zgodność z NACE MR-0175) Przyłącze z Hastelloy C (zgodność z NACE MR-0175) Przyłącze z Monelu (zgodność z NACE MR-0175) * W modelach z regulowaną histerezą wejście pod dławik po lewej stronie jest zamknięte na stałe. ** Wszystkie mikrowyłączniki mają ograniczoną stosowalność w obwodach prądu stałego. Skontaktuj się z nami w tych aplikacjach. 18

19 OPCJE SENSORÓW DO MEDIÓW KOROZYJNYCH c.d. XR211 Oring z Kalrezu XR212 Membrana z Monelu (zgodność z NACE MR-0175), NIE DLA MODELI , XR213 Oring z EPR Etylen-Propylen XR214 Oring z Aflasu POZOSTAŁE OPCJE M201 Nastawa fabryczna M202 Nastawa fabryczna dwóch progów. NIE DLA WERSJI JEDNOPROGOWEJ M210 Wskaźnik róŝnicy ciśnienia. TYLKO DLA TYPÓW H121K, H122K, MODELE 147,157, S147B, S157B M277 Zakres na tabliczce znamionowej w kpa lub MPa. NIE DLA SYGNALIZATORÓW TEMPERATURY. M278 Zakres na tabliczce znamionowej w kg/cm². NIE DLA SYGNALIZATORÓW TEMPERATURY. M320 Pokrywa zabezpieczająca przed niepowołaną ingerencją w nastawie. TYLKO DLA TYPÓW 820E, 822E. M403 Wykonanie ognioszczelne zgodne z IECEx dla Australii M404 Wykonanie ognioszczelne zgodne z Gosnadzorohrantruda dla Ukrainy M405 Wykonanie iskrobezpieczne wg ATEX dla Europy. NIE DLA TYPÓW 820E, 822E. M406 Wykonanie ognioszczelne zgodne z Gosgortechnadzor dla Rosji. NIE DLA TYPÓW 820E, 822E. M408 Wykonanie ognioszczelne zgodne z CQST dla Chin. M440 Łańcuszek przymocowany do pokrywy M444 Przywieszka papierowa z numerem obwodu M446 Przywieszka ze stali nierdzewnej z numerem obwodu M450 Odpowietrznik. NIE DLA OPCJI 1530, M210 LUB Z CERTYFIKATEM ATEX. M550 Wykonanie do aplikacji na tlenie Konsola do montaŝu na rurze, (wymagana dla modeli , jeśli jest montaŝ na powierzchni). MOśLIWE Kołnierze 150#, 300#, kontaktować się z fabryką w celu oznaczenia kodu. UWAGA: Opcje dostępne w modelach 13272, 13273, 13321, 13322, i , M201, M202, M444, M446 oraz z róŝnymi certyfikatami. 19

20 OPCJE DLA SYGNALIZATORÓW TEMPERATURY Przelotka mocująca typu UNION CONNECTOR Opcja Numer części Opis Mosiądz W027 SD ½ NPT z adapterem ¾ NPT W045 SD ¾ NPT W051 SD ½ NPT Stal SS 304 W028 SD ½ NPT z adapterem ¾ NPT W046 SD ¾ NPT W050 SD ½ NPT POCHWY POMIAROWE Dla wszystkich typów z kapilarą odległościową, za wyjątkiem modeli i Mosiądz W075 SD z adapterem ¾ NPT, dl mm, P. G. W191 SD ½ NPT, dl. P. G mm W118 SD z adapterem ¾ NPT, dl mm, P. G. W192 SD ½ NPT, dl mm, P. G. Stal SS 316 W076 SD ¾ NPT, dl mm, P. G. W193 SD ½ NPT, dl mm, P. G. W119 SD ¾ NPT, dl mm, P. G. W177 SD ½ NPT, dl mm, P. G. Dla wszystkich typów z czujnikiem obiektowym, za wyjątkiem modeli i W139 SD ¾ NPT, dl. 43.7mm- mosiądz W140 SD ¾ NPT, dl. 43.7mm- s. nierdzewna W000 SONDY CZUJNIKA OBIEKTOWEGO ORAZ POCHWY POMIAROWE UWAGA: Opcja W000 jest specjalną wersją czujnika bez zewnętrznego gwintu, wsunięty do pochwy pomiarowej jest zabezpieczony małym wkrętem imbusowym. Opcja Opis W000 Tylko sonda, mosiądz W097 Sonda z pochwą. zawiera W000 sondę i pochwę ½ NPTx 43.7 mm P. G., mosiądz W099 Sonda z pochwa. zawiera W000 sondę i pochwę ½ NPTx 43.7 mm P. G., s. nierdzewna DŁUGOŚCI OPCYJNE MoŜliwe dłuŝsze sondy pomiarowe czujników obiektowych do 381 mm z mosiądzu, z lub bez pochwy pomiarowej z stali nierdzewnej. Prosimy o kontakt z nami. MoŜliwe dłuŝsze kapilary odległościowe do 15.2 m, wykonane z miedzi lub stali SS 304. Peszel zbrojenia lub powłoka Teflonowa pokrywa jedynie kapilarę. Prosimy o kontakt z nami. UWAGA: W przypadku kapilar dłuŝszych niŝ 9.12m skontaktuj się z nami w/s powtarzalności i wpływu temperatury otoczenia. P. G. - długość mierzona poniŝej linii gwintu. 20

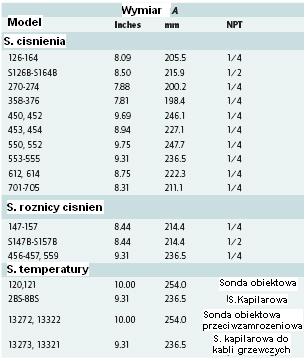

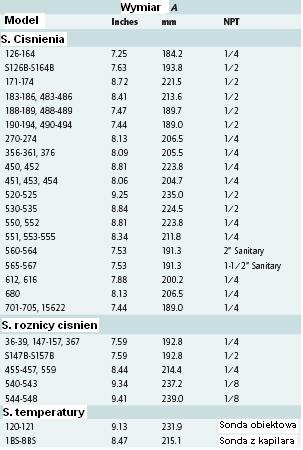

21 RYSUNKI WYMIAROWE moŝna teŝ znaleźć na naszej Wewnętrzna nastawa progowa 21

22 RYSUNKI WYMIAROWE moŝna teŝ znaleźć na naszej Zewnętrzna nastawa progowa 22

23 RYSUNKI WYMIAROWE moŝna teŝ znaleźć na naszej Zewnętrzna nastawa progowa i pomiar lokalny Typ 820E (1) próg Typ 822E (1) próg 23

24 24
