1 Karta charakterystyki online V2D632R-MISCB8 Lector63x

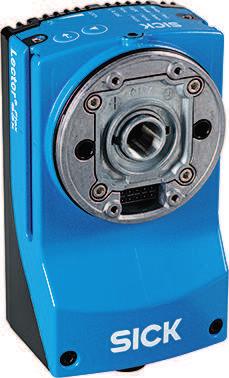

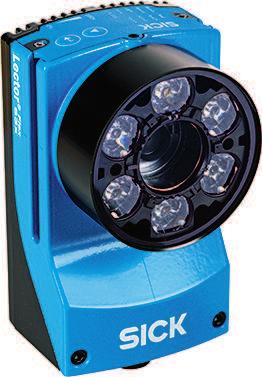

2 A B C D E F Rysunek może się różnić Informacje do zamówienia Typ Nr artykułu V2D632R-MISCB Artykuł objęty zakresem dostawy: V2D632R-MXSXB0 (1), Pokrywa ochronna elementu optycznego (PMMA) (1), Obiektyw S- Mount (1), VI55I-WH0766M0 (1) Więcej wersji urządzeń i akcesoriów H I J K L M N O P Q R S T Szczegółowe dane techniczne Cechy Wariant Ognisko Czujnik Rozdzielczość czujnika Wewnętrzne oświetlenie Urządzenie kompletne Regulowana ogniskowa (ręcznie) Matryca CMOS, skala szarości px x px Biały Źródło światła Diody LED oświetlenia: białe (λ = 6000 K ± 500 K) Sygnał zwrotny: widzialne światło zielone (λ = 525 nm ± 15 nm), widzialne światło czerwone (λ = 630 ± 20 nm), RG 1 Laser celujący: widzialne światło czerwone (λ = od 630 nm do 680 nm) Klasa lasera Częstotliwość skanowania Rozdzielczość kodu 0,1 mm 1) 1, odpowiada normie 21 CFR z wyjątkiem odstępstw w zakresie Laser Notice No. 50 z 24 czerwca 2007 r. (IEC :2014, EN :2014) 50 Hz, przy rozdzielczości 1,9 megapiksela Odległość odczytu 50 mm mm 1) Obiektyw Ogniskowa Przysłona f/8 S-Mount 9,6 mm 1) W zależności od obiektywu; szczegóły patrz wykres pola widzenia. Mechanika/elektryka Przyłącze elektryczne Napięcie zasilające 12 V DC V DC, ± 20 % 1 x M12, wtyk 17-pinowy (złącze szeregowe, CAN, we/wy, zasilanie elektryczne) 1 x M12, gniazdo 8-pinowe (Ethernet, 1 Gb/s) 1 x M8, gniazdo 4-pinowe (USB) 1 x M12, gniazdo 4-pinowe (sterowanie zewnętrznym oświetleniem) 2 ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI SICK Karta charakterystyki online :12:37 Informacje mogą ulec zmianie bez powiadomienia

3 Pobór mocy Typ. 10 W, ± 20 % Prąd wyjściowy 100 ma Obudowa Odlew ciśnieniowy ze stopu aluminium Stopień ochrony IP67 (EN ( ), EN 60529/A2 ( )) Bezpieczeństwo elektryczne EN ( ) Masa 450 g Wymiary (dł. x szer. x wys.) 108 mm x 63,1 mm x 59,1 mm Wydajność Struktury kodu możliwe do odczytu 1D, Stacked, 2D Typy kodu kreskowego GS1-128 / EAN 128, UPC / GTIN / EAN, 2/5 Interleaved, Pharmacode, GS1 DataBar, Code 39, Code 128, Codabar, Code 32, Code 93, USPS (Postnet, Planet, USPS4SCB), Australian Post, Dutch KIX Post, Royal Mail, Swedish Post Typy kodu 2D Typu kodów Stacked Data Matrix ECC200, GS1 Data-Matrix, MaxiCode, QR Code PDF417 Kwalifikacja kodu Zgodnie z normą ISO/IEC 16022, ISO/IEC 15415, ISO/IEC Interfejsy Ethernet Funkcja Prędkość przesyłania danych PROFINET Funkcja Prędkość przesyłania danych EtherNet/IP Prędkość przesyłania danych Szeregowy Funkcja Prędkość przesyłania danych CAN Funkcja Prędkość przesyłania danych PROFIBUS DP Rodzaj wbudowania USB Uwaga Funkcja Wejścia dwustanowe Konfigurowalne wejścia Wyjścia dwustanowe Konfigurowalne wyjścia, TCP/IP Host, AUX, FTP (transmisja obrazu) 10/100/1000 Mbit/s PROFINET Single Port, PROFINET Dual Port (opcjonalnie za pośrednictwem modułu komunikacyjnego CDF600-2) 10/100 Mbit/s 10/100/1000 Mbit/s, RS-232, RS-422 Host, AUX 0,3 kbaud ,2 kbaud, AUX: 57,6 kilobodów (RS-232) Sieć SICK CAN Sensor Network (Master/Slave, multiplekser/serwer) 250 kbit/s kbit/s Opcjonalnie za pośrednictwem zewnętrznego modułu sieci przemysłowej CDF600-2 USB 2.0 (tylko do parametryzacji) AUX 4 ( Czujnik 1, Czujnik 2, 2 wejścia za pośrednictwem opcjonalnej pamięci parametrów CMC600 w CDB650/CDM420) Wejście enkodera, Zewnętrzne wyzwalanie 6 (CDB650: Wynik 1, Wynik 2, Wynik 3, Wynik 4, 2 wyjścia zewnętrzne przez CMC600 lub CDM420: Wynik 1, Wynik 2, 2 wyjścia zewnętrzne przez CMC600 lub przewód z wolnym końcem: Wynik 1, Wynik 2, Wynik 3, Wynik 4 ) Potwierdzenie odczytu, Zewnętrzne sterowanie oświetleniem, Dowolnie konfigurowany warunek wyprowadzenia danych, Device Ready :12:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI SICK 3

4 A B C D E F H I J K L M N O P Q R S T Taktowanie odczytu Wskazania optyczne Sygnalizacja dźwiękowa Elementy obsługowe Program konfiguracyjny Karta pamięci Zapis i odczyt danych Maksymalna częstotliwość enkodera Wysterowanie zewnętrznego oświetlenia Dane dotyczące otoczenia Wejścia dwustanowe, wolne, Interfejs szeregowy, Ethernet, CAN, Autotakt, Tryb prezentacji 11 LEDs (5 x wskaźnik stanu, 5 x pasek wskaźnikowy LED, 1 zielona/czerwona plamka świetlna) Sygnał akustyczny (konfigurowany) 2 przyciski (wybór i uruchomienie bądź zakończenie funkcji) SOPAS ET Karta pamięci microsd (karta typu flash), maks. 32 GB, opcjonalnie Zapis obrazów i danych przy użyciu karty pamięci microsd i zewnętrznego serwera FTP 1 khz Za pośrednictwem wyjścia cyfrowego (maks. sygnał wyzwalający 24 V) lub zewnętrznego przyłącza oświetlenia Kompatybilność elektromagnetyczna (EMC) EN : / EN ( ) + A1 (2011) Odporność na drgania EN : Odporność na wstrząsy EN : Temperatura otoczenia pracy 0 C C Temperatura składowania 20 C C Dopuszczalna względna wilgotność powietrza Klasyfikacje ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ECl@ss ETIM 5.0 ETIM %, bez kondensacji EC EC UNSPSC ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI SICK Karta charakterystyki online :12:37 Informacje mogą ulec zmianie bez powiadomienia

5 Rysunek wymiarowy (Wymiary w mm) min. 8 max ä ã å æ ç à ß 63.1 á 1 Przyłącze zewnętrznego oświetlenia 2 Przyłącze Gigabit Ethernet 3 Przyłącze USB 4 Przyłącze zasilania, szeregowe, CAN i we/wy 5 Osłona elementu optycznego 22,7 mm, 37,7 mm lub 60 mm 6 Nasadki ochronne/zatyczki do uszczelnienia nieużywanych przyłączy elektrycznych 7 Gwint nieprzelotowy M5, głębokość 5 mm (4 x), do zamocowania 8 Rowek przesuwny M5, głębokość 5,5 mm (4 x), możliwość wsunięcia, alternatywne mocowanie czujnika 9 Przyłącze zintegrowanego oświetlenia 10 Laser celujący (2 x) 11 Moduł optyczny S- lub C-Mount 12 Gwint nieprzelotowy 2,5 mm (4 x) do mocowania uchwytu dystansowego dla zintegrowanego oświetlenia 13 Oś optyczna i środek czujnika obrazu 14 Ręczna śruba ogniskowej, pod pokrywą/etykietą (S-Mount Flex) 15 Przycisk funkcyjny (2 x) 16 Bargraf LED 17 Zdejmowana osłona gniazda karty pamięci microsd i ręczna śruba ogniskowej (S-Mount) 18 Dioda LED sygnalizująca stan (2 poziomy), 5 x â :12:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI SICK 5

6 A B C D E F H I J K L M N O P Q R S T Pole widzenia Field of view in mm² (sq inch) 1,200 x 900 (47.24 x 35.43) 1,000 x 750 (39.37 x 29.53) 800 x 600 (31.50 x 23.62) 600 x 450 (23.62 x 17.72) 400 x 300 (15.75 x 11.81) 200 x 150 (7.87 x 5.91) 0 0 Field of view in mm² (sq inch) 400 x 300 (15.75 x 11.81) 300 x 225 (11.81 x 8.86) 200 x 150 (7.87 x 5.91) 100 x 75 (3.94 x 2.95) (7.87) 400 (15.75) 100 (3.94) a: f = 9.6 mm b: f = 12.5 mm 600 (23.62) 800 (31.50) 200 (7.87) 1,000 (39.37) c: f = 17.5 mm d: f = 25.0 mm Optional spacer rings requiredrlich 300 (11.81) 1,200 (47.24) a 1,400 (55.12) 400 (15.75) 1,600 (62.99) Working distance/focus position in mm (inch) Working distance/focus position in mm (inch) 1,800 (70.87) a 500 (19.69) b c d 2,000 (78.74) b c d 2,200 (86.61) 600 (23.62) Min. resolution in mm (mil) 1D code 2D code 0.9 (35.4) 0.7 (27.6) 0.5 (19.7) 0.3 (11.8) 0.1 (3.9) 1.4 (55.1) 1.2 (47.2) 1.0 (39.4) 0.8 (31.4) 0.6 (23.6) 0.4 (15.7) 0.2 (7.9) Min. resolution in mm (mil) 1D code 2D code Do obiektywów S-Mount- i Standard-C-Mount wymagane są pierścienie dystansowe do odległości roboczych mniejszych niż ok. 10- krotność ogniskowej.w przypadku obiektywów Compact-C-Mount pierścienie dystansowe nie są wymagane, nie jest jednak możliwe użycie zintegrowanego oświetlenia przy odległościach mniejszych niż 300 mm. 6 ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI SICK Karta charakterystyki online :12: (13.7) 0.3 (11.8) 0.25 (9.8) 0.2 (7.9) 0.15 (5.9) 0.1 (3.9) 0.05 (2.0) 0.4 (15.7) 0.3 (11.8) 0.2 (7.9) 0.1 (3.9) Informacje mogą ulec zmianie bez powiadomienia

7 Pomoc przy wyborze Lector63x S-mount Body, incl. S-mount module S-mount lens Spacer screws and illumination connector Integratable illumination Lens protective hood Assembled device, incl. all mentioned parts Focal length 9.6 mm Aperture F Wide, white Wide, red Lector631, 9.6 mm, F8, white V2D631R-MISCB Lector632, 9.6 mm, F8, white V2D632R-MISCB Wide, blue Wide, IR Medium, white Lector631 V2D631R-MXSXB Lector632 V2D632R-MXSXB Lector631 V2D631D-MXSXB Lector632 V2D632D-MXSXB Focal length 12 mm Aperture F Focal length 17.5 mm Aperture F Medium, red Medium, blue Wide, IR Medium, white Medium, red Lector631, 17.5 mm, F8, white V2D631R-MKSEB Lector632, 17.5 mm, F8, white V2D632R-MKSEB Medium, blue Focal length 25 mm Aperture F Medium 15 mm Medium, IR Narrow, white Narrow, red Medium 37.7 mm Medium 37.7 mm Lector631, 25 mm, F8, white V2D631R-MWSFB Lector632, 25 mm, F8, white V2D632R-MWSFB Narrow, blue Medium 37.7 mm Medium, IR Medium 37.7 mm :12:37 Karta charakterystyki online Informacje mogą ulec zmianie bez powiadomienia ROZWIĄZANIA AUTOMATYCZNEJ IDENTYFIKACJI SICK 7
