1 INSTRUKCJA OBSŁUGI Nr produktu Pompa odpływowa niskiego napięcia Garda Esotec Strona 1 z 7

2 Obsługa klienta: Jeśli masz problemy lub pytania dotyczące tego produktu, skontaktuj się z nami! Od poniedziałku do piątku od 8.00 do i od do Telefonicznie: Przez w celu zamówienia części zamiennych: ersatzteil@esotec.de Przez w sprawie pytań dotyczących produktu: technik@esotec.de Produkt: Nr pozycji producenta: Instrukcje te odnoszą się TYLKO do tego produktu i zawierają ważne informacje dotyczące używania produktu po raz pierwszy. Proszę zachować te instrukcje do późniejszego wykorzystania i zawsze powinny towarzyszyć produktowi w przypadku przeniesienia na nowego użytkownika. 1. Wstęp Drogi Kliencie, Dziękujemy za zakup pompy. Za pomocą tej pompy zakupiłeś produkt wyprodukowany zgodnie z aktualnym stanem techniki. Ten produkt spełnia wszystkie wymagania obowiązujących przepisów europejskich i krajowych. Zgodność została udowodniona. Odpowiednie deklaracje i dokumentacja są składane u producenta. Aby utrzymać ten stan i zagwarantować bezpieczne działanie, użytkownik, jako użytkownik, będzie musiał przestrzegać tej instrukcji obsługi! 2. Instrukcje bezpieczeństwa - W przypadku uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji obsługi, prawa do gwarancji wygasają! Wykluczamy odpowiedzialność za jakiekolwiek szkody następcze! - Wykluczamy odpowiedzialność za szkody majątkowe lub osobowe spowodowane niewłaściwym obchodzeniem się lub nieprzestrzeganiem instrukcji bezpieczeństwa. - W takich przypadkach wszelkie prawa do gwarancji wygasają. Ze względów bezpieczeństwa i powodów przyjęcia (CE) nie wolno arbitralnie rekonstruować i / lub zmieniać światła słonecznego. Dlatego należy przestrzegać instrukcji obsługi. Zasady zapobiegania wypadkom w stowarzyszeniu stowarzyszeń branżowych handlu energią elektryczną i materiałami roboczymi należy rozpatrywać w środowiskach przemysłowych. 3. Przeznaczenie Ta pompa zatapialna jest przeznaczona do dostarczania / podawania wody w strumieniu ogrodowym, fontannie lub podobnym. Dzięki przyłączu węża pompa ta jest w stanie dostarczyć wodę i jest szczególnie odpowiednia do podawania strumieni. Ta pompa nadaje się tylko do dostarczania wody! Strona 2 z 7

3 Jako źródła energii można zastosować moduł słoneczny o minimalnej mocy 25 W, akumulator wielokrotnego ładowania o napięciu roboczym 12 V lub zasilacz o napięciu 12 V. W przypadku, gdy pompa jest używana z modułem słonecznym, pompa będzie działać tylko wtedy, gdy moduł słoneczny będzie narażony na wystarczające promieniowanie słoneczne. Pompa wodna nie ma włącznika / wyłącznika. Pompa zaczyna dostarczać wodę, gdy tylko zostanie podłączona do zasilania. 4. Montaż i aktywacja 1. Całkowicie rozwiń kabel łączący na pompie strumieniowej. 2. Przyłącze węża jest odpowiednie dla różnych średnic węży (średnica wewnętrzna 25, 32 lub 38 mm). Przetnij połączenie zgodnie ze średnicą węża za pomocą piły. Przymocuj wąż do wylotu i zabezpiecz go za pomocą odpowiedniego zacisku węża (nie wchodzi w skład dostawy). 3. Zamontuj przyłącze węża do wylotu pompy za pomocą załączonej nakrętki dławika. Za pomocą przegubu kulowego wylot węża może, w zależności od okoliczności, być regulowany pod wodą. 4. Całkowicie zanurz pompę strumienia w wodzie (w tym celu zwróć uwagę na punkt 5.). 5. Teraz zasilaj pompę strumieniową energią. W tym celu należy użyć dołączonego złącza i kabla (brązowy = biegun dodatni, niebieski = biegun ujemny). W przypadku zakupu pompy jako kompletnego układu słonecznego, moduł słoneczny jest już wyposażony w pasujące złącze. Uwaga: złącze jest zabezpieczone przed odwrotną polaryzacją; proszę nie należy stosować siły podczas podłączania. 5. Ochrona przed pracą na sucho Standardowo pompa jest wyposażona w zabezpieczenie przed pracą na sucho. W tym celu z boku korpusu pompy przymocowane są dwa punkty czujników (niewidoczne z zewnątrz). Pompa będzie działać, jeśli te punkty są pod wodą. Pompa nie działa z jednego z punktów wystających z wody! 6. Konserwacja i opieka Aby utrzymać wydajność pompy, od czasu do czasu, w zależności od zanieczyszczenia wody, należy wypłukać pompę ciepłą wodą. W tym celu otwórz ciało w następujący sposób: Uwaga: Nie należy stosować siły podczas montażu i demontażu pompy. Części są delikatne i mogą łatwo pękać. 1. Odłącz wtyczkę pompy. 2. Wyjąć pompę z wody i odkręcić przyłącze węża. 3. Odkręć 4 śruby na dolnej stronie pompy. 4. Ostrożnie otwórz obudowę i wyjmij pompę z obudowy. Strona 3 z 7

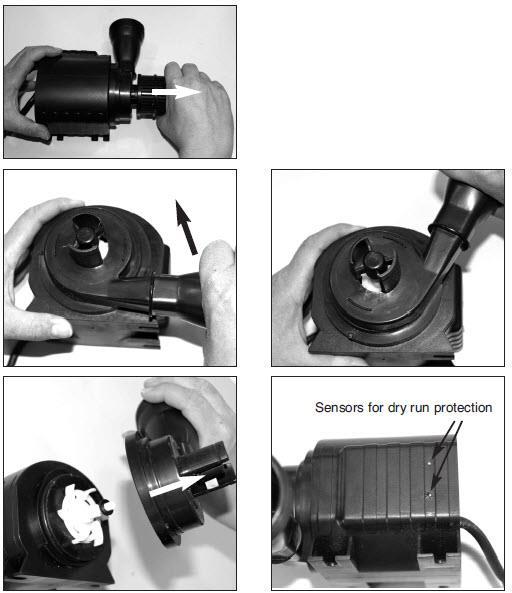

4 5. Zdejmij plastikowy filtr wstępny i wyczyść go ciepłą wodą. 6. Obróć wylot wody w kierunku przeciwnym do ruchu wskazówek zegara o około. 90 i ostrożnie zdejmij. 7. Wyjmij dyski i pierścień dystansowy z wałka ceramicznego i wyciągnij koło wirnika. W razie potrzeby wał ceramiczny można wyciągnąć. 8. Teraz dokładnie wyczyść wszystkie części ciepłą wodą. 9. Wyczyść styki z boku pompy miękką szczotką. 10. Po czyszczeniu zmontuj pompę w odwrotnej kolejności. Pompa jest ponownie gotowa do użycia. Strona 4 z 7

5 (Czujniki do ochrony przed pracą na sucho) 1. Filtr wstępny z tworzywa sztucznego 2. Wylot wody 3. Dyski i pierścień dystansowy 4. Wał ceramiczny 5. Koło wirnika 6. Uszczelka 7. Czujniki do ochrony przed pracą na sucho 8. Podłączenie węża 9. Nakrętka dławikowa 10. Śruby 7. Usterki Pompa nie dostarcza wody - Czy pompa jest całkowicie zanurzona w wodzie? ochrona przed pracą na sucho. (punkt 5) - Czy napięcie zasilania było połączone z odwrotną polaryzacją? Kolor kabla brązowy = + (dodatni) biegun, niebieski = - (biegun ujemny). - Pompa brudna? Czyszczenie pompy, patrz punkt 6. - Wystarczająca pojemność podłączonego modułu słonecznego lub zasilacza? 8. Dane techniczne Napięcie robocze V DC Klasa ochrony... IP 68 Pobór mocy... ok. 8 W przy 12 VDC - ok. 17 W przy 18 VDC Wysokość dostawy.. max. 1,05 m przy 12 VDC - max. 2,1 m przy 18 VDC Szybkość dostawy... max l / h przy 12 VDC - max l / h przy 18 VDC Strona 5 z 7

6 Zakres temperatury pracy do + 40 C Uwaga: Pompa nadaje się tylko do dostarczania wody. Uwaga: Chroń pompę przed mrozem! Podczas zimowych miesięcy zimowych możesz wyjąć pompę z wody i przechowywać ją w ciepłym miejscu, moduł słoneczny można zostawić na zewnątrz w zimie 9. Uwagi dotyczące bezpieczeństwa: NIEBEZPIECZEŃSTWO dla dzieci! Trzymaj dzieci z dala od połykanych małych części (rurki i zraszacza) i materiałów opakowaniowych. Niebezpieczeństwo uduszenia! OSTRZEŻENIE: niebezpieczeństwo potknięcia! Połóż kabel łączący tak, aby nie stanowił zagrożenia potknięcia! UWAŻA: szkody materialne! Jeśli ustawisz moduł słoneczny bez uchwytu modułu, musisz upewnić się, że jest on wystarczająco mocny, aby zachować swoją pozycję. Jeśli moduł upadnie lub uderzy w niego obcy obiekt, moduł słoneczny może zostać uszkodzony. 10. Części zamienne 1. Filtr wstępny z tworzywa sztucznego Nr art.: Wylot wody Nr art.: Tarcze i pierścień dystansowy Nr art.: Wał ceramiczny Nr art.: Koło wirnikowe Nr art.: Uszczelka. Nr: Złącze węża Nr art.: Nakrętka dławikowa Strona 6 z 7

7 Utylizacja a) Produkt Urządzenie elektroniczne są odpadami do recyclingu i nie wolno wyrzucać ich z odpadami gospodarstwa domowego. Pod koniec okresu eksploatacji, dokonaj utylizacji produktu zgodnie z odpowiednimi przepisami ustawowymi. Wyjmij włożony akumulator i dokonaj jego utylizacji oddzielnie b) Akumulatory Ty jako użytkownik końcowy jesteś zobowiązany przez prawo (rozporządzenie dotyczące baterii i akumulatorów) aby zwrócić wszystkie zużyte baterie i akumulatory. Pozbywanie się tych elementów w odpadach domowych jest prawnie zabronione. Zanieczyszczone akumulatory są oznaczone tym symbolem, aby wskazać, że unieszkodliwianie odpadów w domowych jest zabronione. Oznaczenia dla metali ciężkich są następujące: Cd = kadm, Hg = rtęć, Pb = ołów (nazwa znajduje się na akumulatorach, na przykład pod symbolem kosza na śmieci po lewej stronie). Używane akumulatory mogą być zwracane do punktów zbiórki w miejscowości, w sklepach lub gdziekolwiek są sprzedawane. Możesz w ten sposób spełnić swoje obowiązki ustawowe oraz przyczynić się do ochrony środowiska. W ten sposób spełniają Państwo obowiązki prawne i wnoszą wkład w ochronę środowiska. 11. Akcesoria Kabel przedłużający 11,1 (5 m) do pompy wodnej Nr produktu: Strona 7 z 7
