SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT. ROBOTY W ZAKRESIE INSTALACJI ELEKTRYCZNYCH WEWNTRZNYCH Kod CPV

Transkrypt

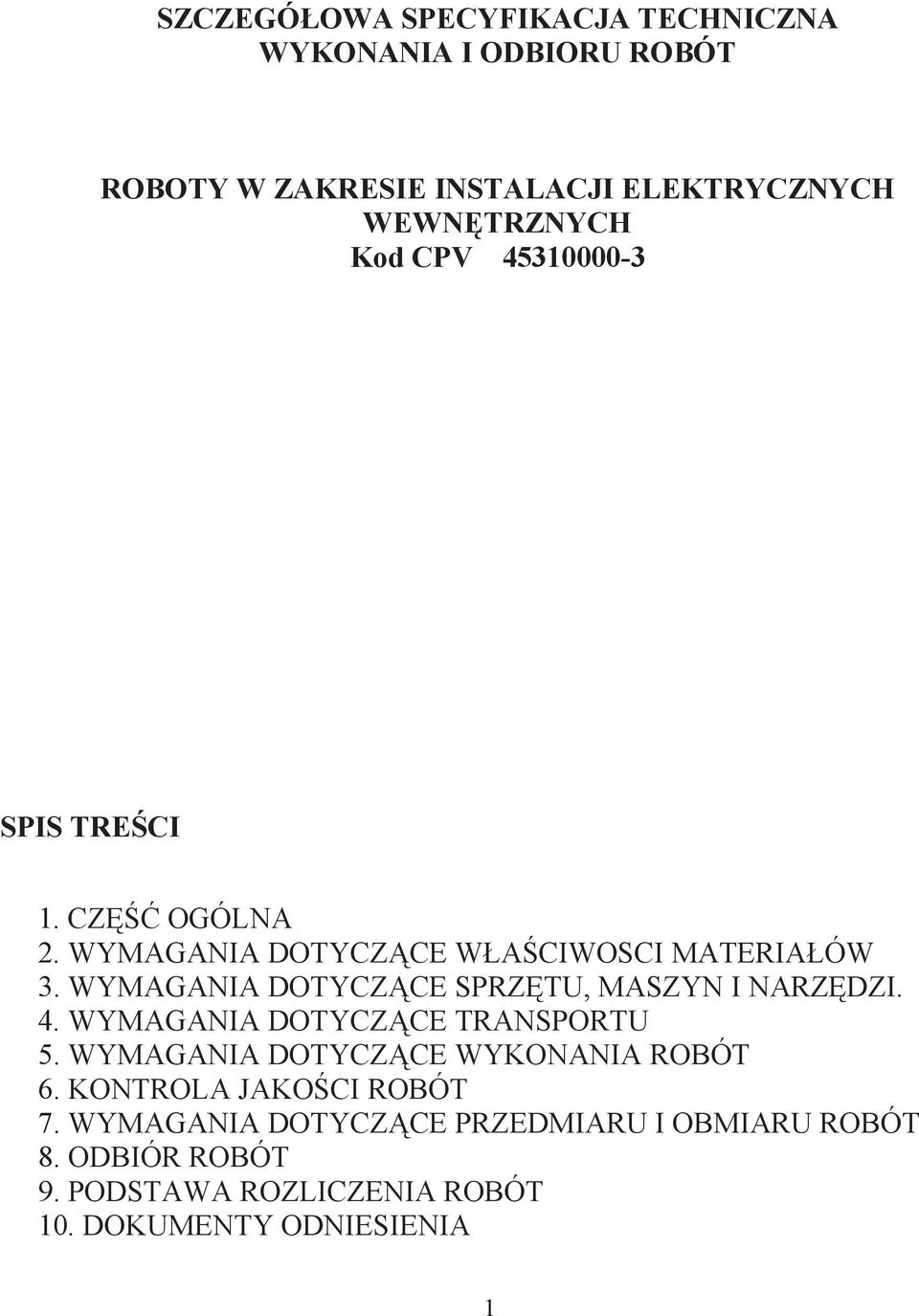

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ROBOTY W ZAKRESIE INSTALACJI ELEKTRYCZNYCH WEWNTRZNYCH Kod CPV SPIS TRECI 1. CZ OGÓLNA 2. WYMAGANIA DOTYCZCE WŁACIWOSCI MATERIAŁÓW 3. WYMAGANIA DOTYCZCE SPRZTU, MASZYN I NARZDZI. 4. WYMAGANIA DOTYCZCE TRANSPORTU 5. WYMAGANIA DOTYCZCE WYKONANIA ROBÓT 6. KONTROLA JAKOCI ROBÓT 7. WYMAGANIA DOTYCZCE PRZEDMIARU I OBMIARU ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA 1

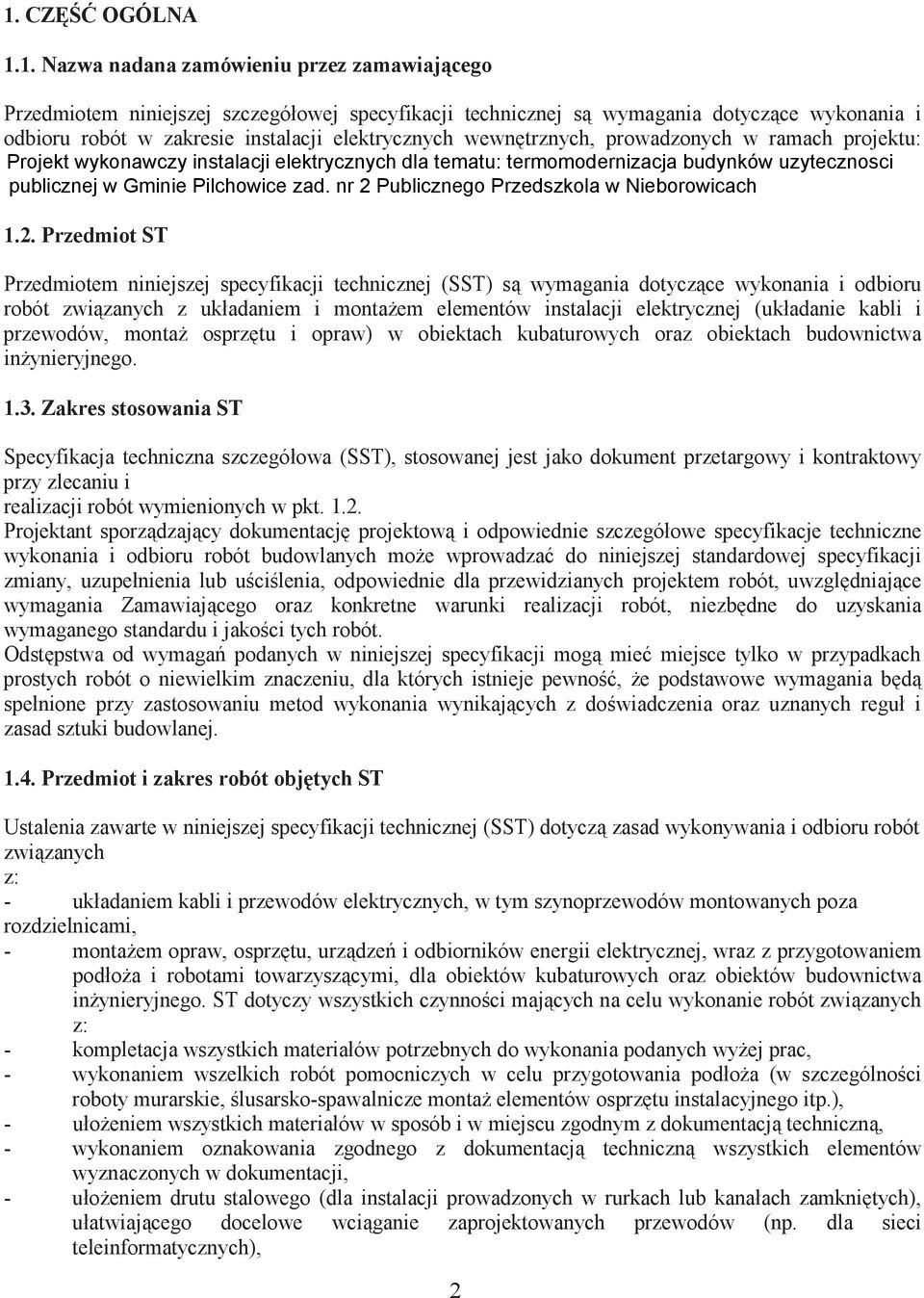

2 1. CZ OGÓLNA 1.1. Nazwa nadana zamówieniu przez zamawiajcego Przedmiotem niniejszej szczegółowej specyfikacji technicznej s wymagania dotyczce wykonania i odbioru robót w zakresie instalacji elektrycznych wewntrznych, prowadzonych w ramach projektu: Projekt wykonawczy instalacji elektrycznych dla tematu: termomodernizacja budynków uzytecznosci publicznej w Gminie Pilchowice zad. nr 2 Publicznego Przedszkola w Nieborowicach 1.2. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z układaniem i montaem elementów instalacji elektrycznej (układanie kabli i przewodów, monta osprztu i opraw) w obiektach kubaturowych oraz obiektach budownictwa inynieryjnego Zakres stosowania ST Specyfikacja techniczna szczegółowa (SST), stosowanej jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Projektant sporzdzajcy dokumentacj projektow i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych moe wprowadza do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub u ci lenia, odpowiednie dla przewidzianych projektem robót, uwzgldniajce wymagania Zamawiajcego oraz konkretne warunki realizacji robót, niezbdne do uzyskania wymaganego standardu i jako ci tych robót. Odstpstwa od wymaga podanych w niniejszej specyfikacji mog mie miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewno, e podstawowe wymagania bd spełnione przy zastosowaniu metod wykonania wynikajcych z do wiadczenia oraz uznanych reguł i zasad sztuki budowlanej Przedmiot i zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji technicznej (SST) dotycz zasad wykonywania i odbioru robót zwizanych z: - układaniem kabli i przewodów elektrycznych, w tym szynoprzewodów montowanych poza rozdzielnicami, - montaem opraw, osprztu, urzdze i odbiorników energii elektrycznej, wraz z przygotowaniem podłoa i robotami towarzyszcymi, dla obiektów kubaturowych oraz obiektów budownictwa inynieryjnego. ST dotyczy wszystkich czynno ci majcych na celu wykonanie robót zwizanych z: - kompletacja wszystkich materiałów potrzebnych do wykonania podanych wyej prac, - wykonaniem wszelkich robót pomocniczych w celu przygotowania podłoa (w szczególno ci roboty murarskie, lusarsko-spawalnicze monta elementów osprztu instalacyjnego itp.), - ułoeniem wszystkich materiałów w sposób i w miejscu zgodnym z dokumentacj techniczn, - wykonaniem oznakowania zgodnego z dokumentacj techniczn wszystkich elementów wyznaczonych w dokumentacji, - ułoeniem drutu stalowego (dla instalacji prowadzonych w rurkach lub kanałach zamknitych), ułatwiajcego docelowe wciganie zaprojektowanych przewodów (np. dla sieci teleinformatycznych), 2

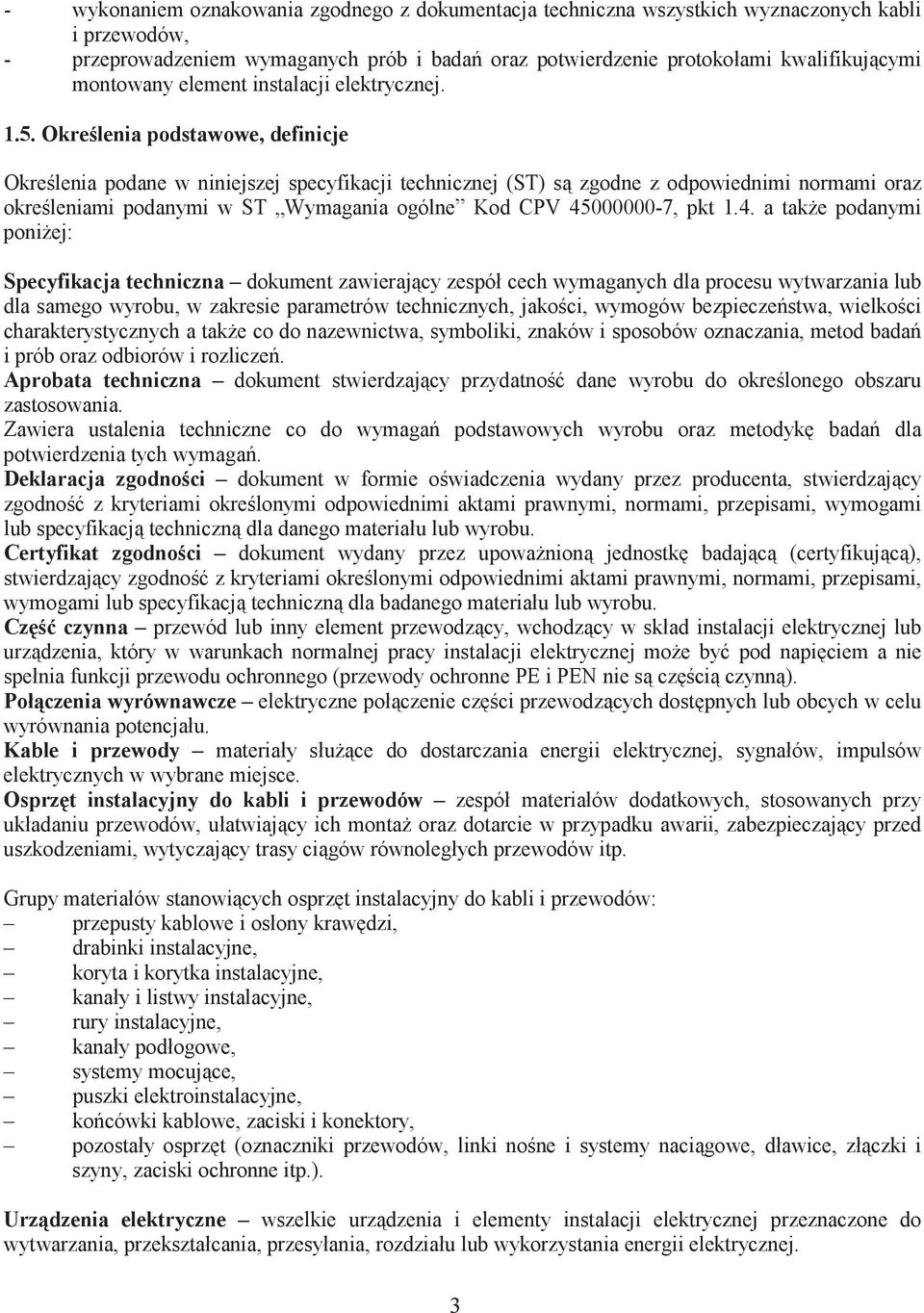

3 - wykonaniem oznakowania zgodnego z dokumentacja techniczna wszystkich wyznaczonych kabli i przewodów, - przeprowadzeniem wymaganych prób i bada oraz potwierdzenie protokołami kwalifikujcymi montowany element instalacji elektrycznej Okrelenia podstawowe, definicje Okre lenia podane w niniejszej specyfikacji technicznej (ST) s zgodne z odpowiednimi normami oraz okre leniami podanymi w ST Wymagania ogólne Kod CPV , pkt 1.4. a take podanymi poniej: Specyfikacja techniczna dokument zawierajcy zespół cech wymaganych dla procesu wytwarzania lub dla samego wyrobu, w zakresie parametrów technicznych, jako ci, wymogów bezpieczestwa, wielko ci charakterystycznych a take co do nazewnictwa, symboliki, znaków i sposobów oznaczania, metod bada i prób oraz odbiorów i rozlicze. Aprobata techniczna dokument stwierdzajcy przydatno dane wyrobu do okre lonego obszaru zastosowania. Zawiera ustalenia techniczne co do wymaga podstawowych wyrobu oraz metodyk bada dla potwierdzenia tych wymaga. Deklaracja zgodnoci dokument w formie o wiadczenia wydany przez producenta, stwierdzajcy zgodno z kryteriami okre lonymi odpowiednimi aktami prawnymi, normami, przepisami, wymogami lub specyfikacj techniczn dla danego materiału lub wyrobu. Certyfikat zgodnoci dokument wydany przez upowanion jednostk badajc (certyfikujc), stwierdzajcy zgodno z kryteriami okre lonymi odpowiednimi aktami prawnymi, normami, przepisami, wymogami lub specyfikacj techniczn dla badanego materiału lub wyrobu. Cz czynna przewód lub inny element przewodzcy, wchodzcy w skład instalacji elektrycznej lub urzdzenia, który w warunkach normalnej pracy instalacji elektrycznej moe by pod napiciem a nie spełnia funkcji przewodu ochronnego (przewody ochronne PE i PEN nie s cz ci czynn). Połczenia wyrównawcze elektryczne połczenie cz ci przewodzcych dostpnych lub obcych w celu wyrównania potencjału. Kable i przewody materiały słuce do dostarczania energii elektrycznej, sygnałów, impulsów elektrycznych w wybrane miejsce. Osprzt instalacyjny do kabli i przewodów zespół materiałów dodatkowych, stosowanych przy układaniu przewodów, ułatwiajcy ich monta oraz dotarcie w przypadku awarii, zabezpieczajcy przed uszkodzeniami, wytyczajcy trasy cigów równoległych przewodów itp. Grupy materiałów stanowicych osprzt instalacyjny do kabli i przewodów: przepusty kablowe i osłony krawdzi, drabinki instalacyjne, koryta i korytka instalacyjne, kanały i listwy instalacyjne, rury instalacyjne, kanały podłogowe, systemy mocujce, puszki elektroinstalacyjne, kocówki kablowe, zaciski i konektory, pozostały osprzt (oznaczniki przewodów, linki no ne i systemy nacigowe, dławice, złczki i szyny, zaciski ochronne itp.). Urzdzenia elektryczne wszelkie urzdzenia i elementy instalacji elektrycznej przeznaczone do wytwarzania, przekształcania, przesyłania, rozdziału lub wykorzystania energii elektrycznej. 3

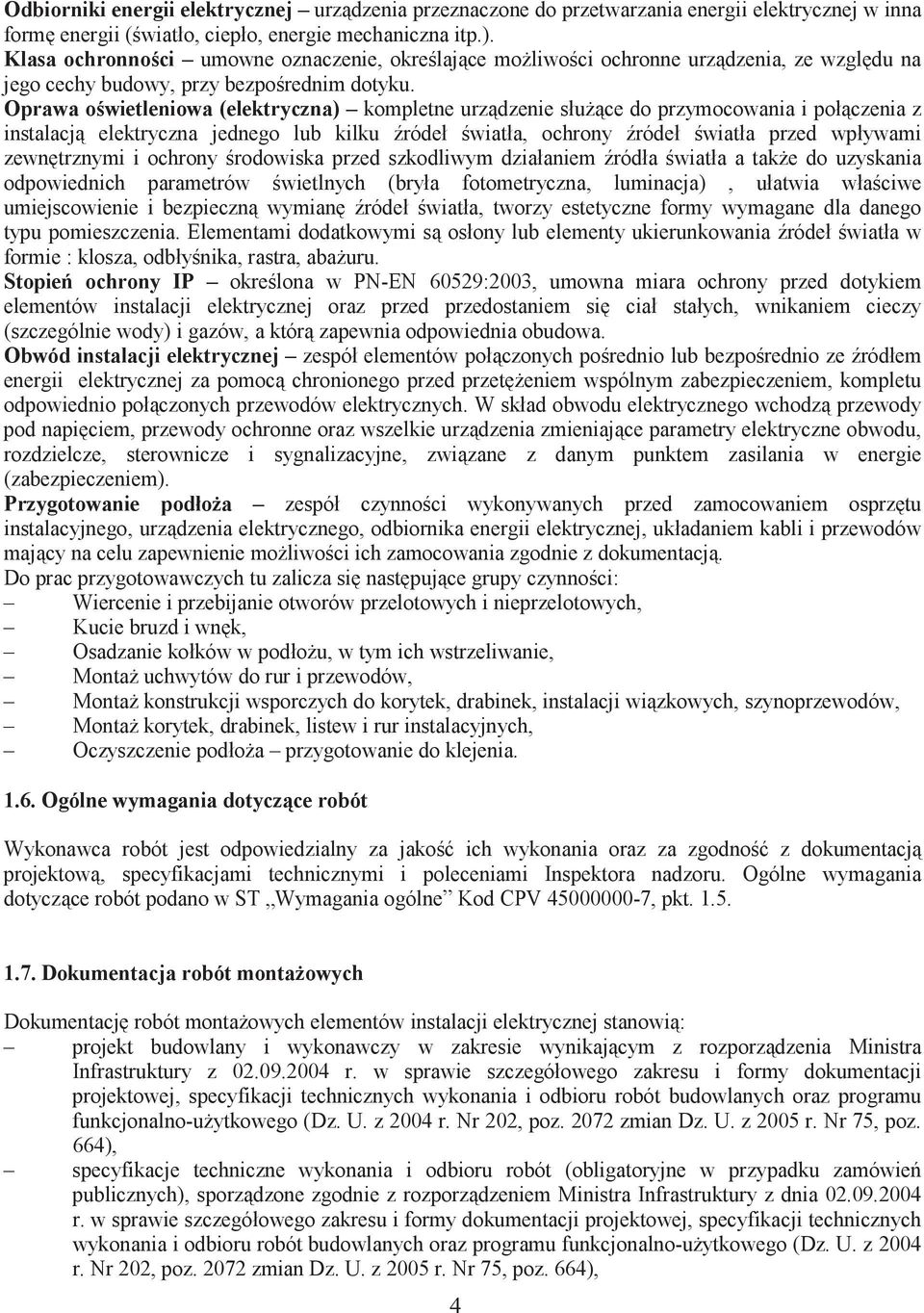

4 Odbiorniki energii elektrycznej urzdzenia przeznaczone do przetwarzania energii elektrycznej w inna form energii ( wiatło, ciepło, energie mechaniczna itp.). Klasa ochronnoci umowne oznaczenie, okre lajce moliwo ci ochronne urzdzenia, ze wzgldu na jego cechy budowy, przy bezpo rednim dotyku. Oprawa owietleniowa (elektryczna) kompletne urzdzenie słuce do przymocowania i połczenia z instalacj elektryczna jednego lub kilku ródeł wiatła, ochrony ródeł wiatła przed wpływami zewntrznymi i ochrony rodowiska przed szkodliwym działaniem ródła wiatła a take do uzyskania odpowiednich parametrów wietlnych (bryła fotometryczna, luminacja), ułatwia wła ciwe umiejscowienie i bezpieczn wymian ródeł wiatła, tworzy estetyczne formy wymagane dla danego typu pomieszczenia. Elementami dodatkowymi s osłony lub elementy ukierunkowania ródeł wiatła w formie : klosza, odbły nika, rastra, abauru. Stopie ochrony IP okre lona w PN-EN 60529:2003, umowna miara ochrony przed dotykiem elementów instalacji elektrycznej oraz przed przedostaniem si ciał stałych, wnikaniem cieczy (szczególnie wody) i gazów, a któr zapewnia odpowiednia obudowa. Obwód instalacji elektrycznej zespół elementów połczonych po rednio lub bezpo rednio ze ródłem energii elektrycznej za pomoc chronionego przed przeteniem wspólnym zabezpieczeniem, kompletu odpowiednio połczonych przewodów elektrycznych. W skład obwodu elektrycznego wchodz przewody pod napiciem, przewody ochronne oraz wszelkie urzdzenia zmieniajce parametry elektryczne obwodu, rozdzielcze, sterownicze i sygnalizacyjne, zwizane z danym punktem zasilania w energie (zabezpieczeniem). Przygotowanie podło a zespół czynno ci wykonywanych przed zamocowaniem osprztu instalacyjnego, urzdzenia elektrycznego, odbiornika energii elektrycznej, układaniem kabli i przewodów majcy na celu zapewnienie moliwo ci ich zamocowania zgodnie z dokumentacj. Do prac przygotowawczych tu zalicza si nastpujce grupy czynno ci: Wiercenie i przebijanie otworów przelotowych i nieprzelotowych, Kucie bruzd i wnk, Osadzanie kołków w podłou, w tym ich wstrzeliwanie, Monta uchwytów do rur i przewodów, Monta konstrukcji wsporczych do korytek, drabinek, instalacji wizkowych, szynoprzewodów, Monta korytek, drabinek, listew i rur instalacyjnych, Oczyszczenie podłoa przygotowanie do klejenia Ogólne wymagania dotyczce robót Wykonawca robót jest odpowiedzialny za jako ich wykonania oraz za zgodno z dokumentacj projektow, specyfikacjami technicznymi i poleceniami Inspektora nadzoru. Ogólne wymagania dotyczce robót podano w ST Wymagania ogólne Kod CPV , pkt Dokumentacja robót monta owych Dokumentacj robót montaowych elementów instalacji elektrycznej stanowi: projekt budowlany i wykonawczy w zakresie wynikajcym z rozporzdzenia Ministra Infrastruktury z r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uytkowego (Dz. U. z 2004 r. Nr 202, poz zmian Dz. U. z 2005 r. Nr 75, poz. 664), specyfikacje techniczne wykonania i odbioru robót (obligatoryjne w przypadku zamówie publicznych), sporzdzone zgodnie z rozporzdzeniem Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uytkowego (Dz. U. z 2004 r. Nr 202, poz zmian Dz. U. z 2005 r. Nr 75, poz. 664), 4

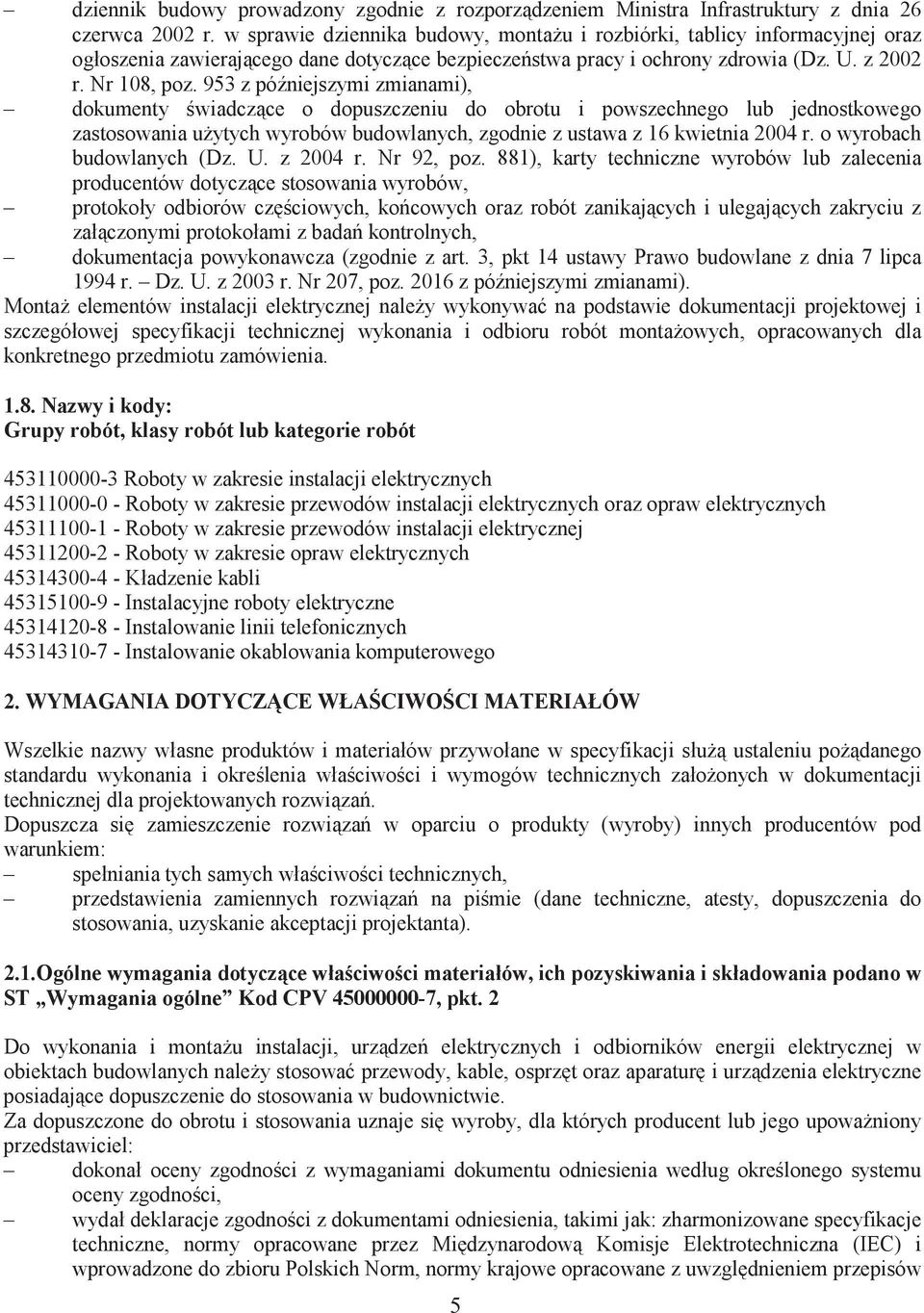

5 dziennik budowy prowadzony zgodnie z rozporzdzeniem Ministra Infrastruktury z dnia 26 czerwca 2002 r. w sprawie dziennika budowy, montau i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierajcego dane dotyczce bezpieczestwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z póniejszymi zmianami), dokumenty wiadczce o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania uytych wyrobów budowlanych, zgodnie z ustawa z 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881), karty techniczne wyrobów lub zalecenia producentów dotyczce stosowania wyrobów, protokoły odbiorów cz ciowych, kocowych oraz robót zanikajcych i ulegajcych zakryciu z załczonymi protokołami z bada kontrolnych, dokumentacja powykonawcza (zgodnie z art. 3, pkt 14 ustawy Prawo budowlane z dnia 7 lipca 1994 r. Dz. U. z 2003 r. Nr 207, poz z póniejszymi zmianami). Monta elementów instalacji elektrycznej naley wykonywa na podstawie dokumentacji projektowej i szczegółowej specyfikacji technicznej wykonania i odbioru robót montaowych, opracowanych dla konkretnego przedmiotu zamówienia Nazwy i kody: Grupy robót, klasy robót lub kategorie robót Roboty w zakresie instalacji elektrycznych Roboty w zakresie przewodów instalacji elektrycznych oraz opraw elektrycznych Roboty w zakresie przewodów instalacji elektrycznej Roboty w zakresie opraw elektrycznych Kładzenie kabli Instalacyjne roboty elektryczne Instalowanie linii telefonicznych Instalowanie okablowania komputerowego 2. WYMAGANIA DOTYCZCE WŁACIWOCI MATERIAŁÓW Wszelkie nazwy własne produktów i materiałów przywołane w specyfikacji słu ustaleniu podanego standardu wykonania i okre lenia wła ciwo ci i wymogów technicznych załoonych w dokumentacji technicznej dla projektowanych rozwiza. Dopuszcza si zamieszczenie rozwiza w oparciu o produkty (wyroby) innych producentów pod warunkiem: spełniania tych samych wła ciwo ci technicznych, przedstawienia zamiennych rozwiza na pi mie (dane techniczne, atesty, dopuszczenia do stosowania, uzyskanie akceptacji projektanta). 2.1.Ogólne wymagania dotyczce właciwoci materiałów, ich pozyskiwania i składowania podano w ST Wymagania ogólne Kod CPV , pkt. 2 Do wykonania i montau instalacji, urzdze elektrycznych i odbiorników energii elektrycznej w obiektach budowlanych naley stosowa przewody, kable, osprzt oraz aparatur i urzdzenia elektryczne posiadajce dopuszczenie do stosowania w budownictwie. Za dopuszczone do obrotu i stosowania uznaje si wyroby, dla których producent lub jego upowaniony przedstawiciel: dokonał oceny zgodno ci z wymaganiami dokumentu odniesienia według okre lonego systemu oceny zgodno ci, wydał deklaracje zgodno ci z dokumentami odniesienia, takimi jak: zharmonizowane specyfikacje techniczne, normy opracowane przez Midzynarodow Komisje Elektrotechniczna (IEC) i wprowadzone do zbioru Polskich Norm, normy krajowe opracowane z uwzgldnieniem przepisów 5

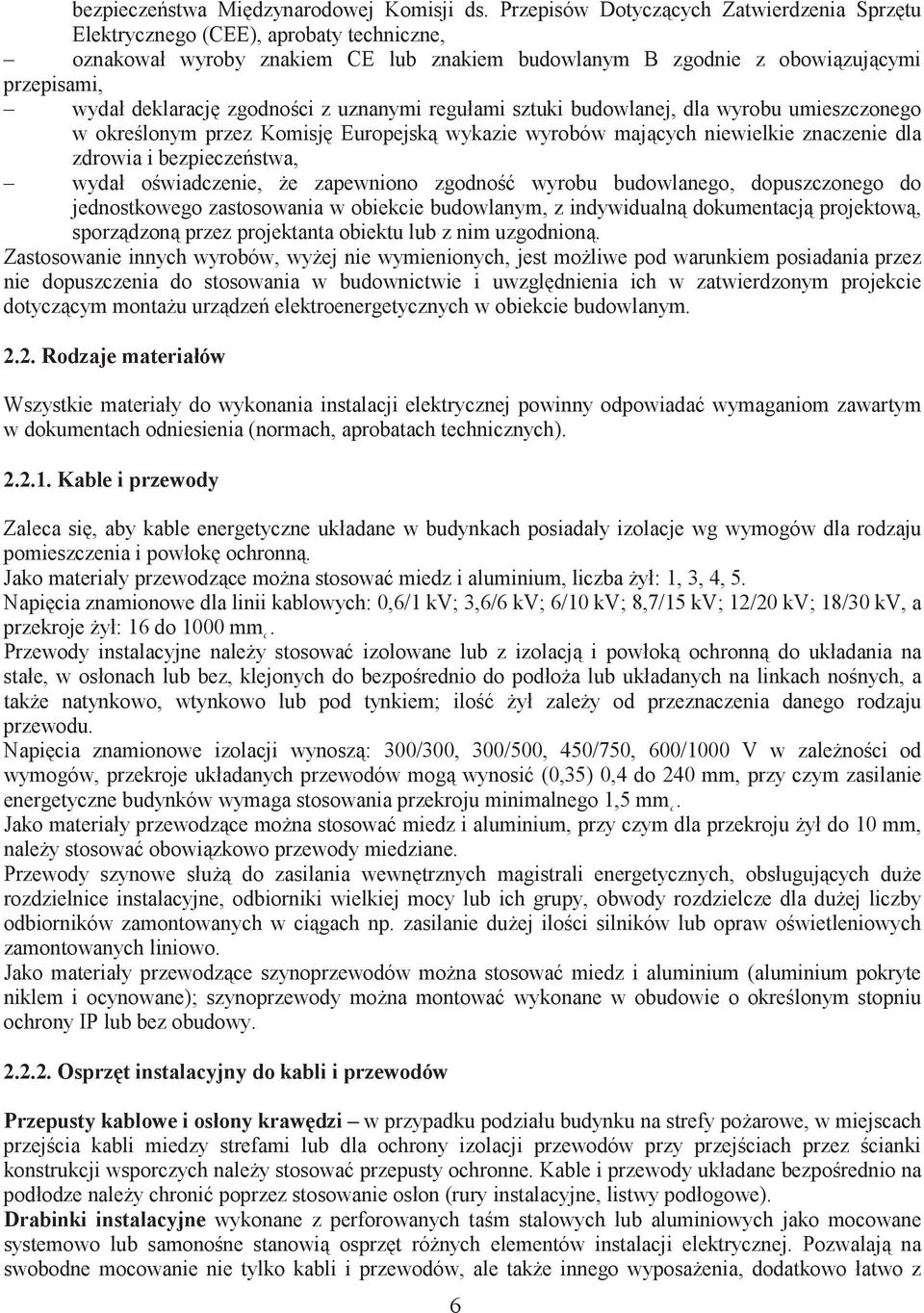

6 bezpieczestwa Midzynarodowej Komisji ds. Przepisów Dotyczcych Zatwierdzenia Sprztu Elektrycznego (CEE), aprobaty techniczne, oznakował wyroby znakiem CE lub znakiem budowlanym B zgodnie z obowizujcymi przepisami, wydał deklaracj zgodno ci z uznanymi regułami sztuki budowlanej, dla wyrobu umieszczonego w okre lonym przez Komisj Europejsk wykazie wyrobów majcych niewielkie znaczenie dla zdrowia i bezpieczestwa, wydał o wiadczenie, e zapewniono zgodno wyrobu budowlanego, dopuszczonego do jednostkowego zastosowania w obiekcie budowlanym, z indywidualn dokumentacj projektow, sporzdzon przez projektanta obiektu lub z nim uzgodnion. Zastosowanie innych wyrobów, wyej nie wymienionych, jest moliwe pod warunkiem posiadania przez nie dopuszczenia do stosowania w budownictwie i uwzgldnienia ich w zatwierdzonym projekcie dotyczcym montau urzdze elektroenergetycznych w obiekcie budowlanym Rodzaje materiałów Wszystkie materiały do wykonania instalacji elektrycznej powinny odpowiada wymaganiom zawartym w dokumentach odniesienia (normach, aprobatach technicznych) Kable i przewody Zaleca si, aby kable energetyczne układane w budynkach posiadały izolacje wg wymogów dla rodzaju pomieszczenia i powłok ochronn. Jako materiały przewodzce mona stosowa miedz i aluminium, liczba ył: 1, 3, 4, 5. Napicia znamionowe dla linii kablowych: 0,6/1 kv; 3,6/6 kv; 6/10 kv; 8,7/15 kv; 12/20 kv; 18/30 kv, a przekroje ył: 16 do 1000 mm. Przewody instalacyjne naley stosowa izolowane lub z izolacj i powłok ochronn do układania na stałe, w osłonach lub bez, klejonych do bezpo rednio do podłoa lub układanych na linkach no nych, a take natynkowo, wtynkowo lub pod tynkiem; ilo ył zaley od przeznaczenia danego rodzaju przewodu. Napicia znamionowe izolacji wynosz: 300/300, 300/500, 450/750, 600/1000 V w zaleno ci od wymogów, przekroje układanych przewodów mog wynosi (0,35) 0,4 do 240 mm, przy czym zasilanie energetyczne budynków wymaga stosowania przekroju minimalnego 1,5 mm. Jako materiały przewodzce mona stosowa miedz i aluminium, przy czym dla przekroju ył do 10 mm, naley stosowa obowizkowo przewody miedziane. Przewody szynowe słu do zasilania wewntrznych magistrali energetycznych, obsługujcych due rozdzielnice instalacyjne, odbiorniki wielkiej mocy lub ich grupy, obwody rozdzielcze dla duej liczby odbiorników zamontowanych w cigach np. zasilanie duej ilo ci silników lub opraw o wietleniowych zamontowanych liniowo. Jako materiały przewodzce szynoprzewodów mona stosowa miedz i aluminium (aluminium pokryte niklem i ocynowane); szynoprzewody mona montowa wykonane w obudowie o okre lonym stopniu ochrony IP lub bez obudowy Osprzt instalacyjny do kabli i przewodów Przepusty kablowe i osłony krawdzi w przypadku podziału budynku na strefy poarowe, w miejscach przej cia kabli miedzy strefami lub dla ochrony izolacji przewodów przy przej ciach przez cianki konstrukcji wsporczych naley stosowa przepusty ochronne. Kable i przewody układane bezpo rednio na podłodze naley chroni poprzez stosowanie osłon (rury instalacyjne, listwy podłogowe). Drabinki instalacyjne wykonane z perforowanych ta m stalowych lub aluminiowych jako mocowane systemowo lub samono ne stanowi osprzt rónych elementów instalacji elektrycznej. Pozwalaj na swobodne mocowanie nie tylko kabli i przewodów, ale take innego wyposaenia, dodatkowo łatwo z 6

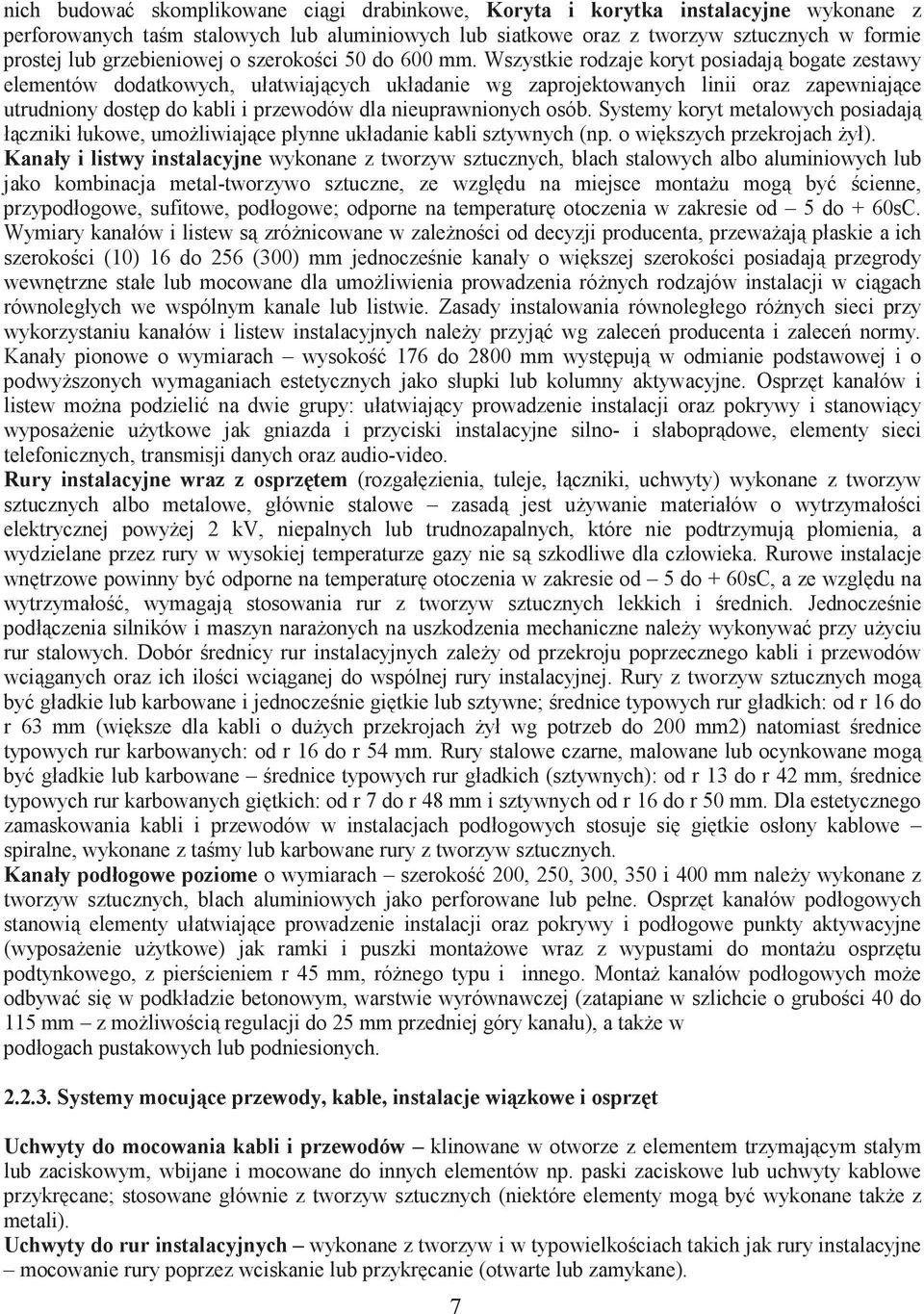

7 nich budowa skomplikowane cigi drabinkowe, Koryta i korytka instalacyjne wykonane z perforowanych ta m stalowych lub aluminiowych lub siatkowe oraz z tworzyw sztucznych w formie prostej lub grzebieniowej o szeroko ci 50 do 600 mm. Wszystkie rodzaje koryt posiadaj bogate zestawy elementów dodatkowych, ułatwiajcych układanie wg zaprojektowanych linii oraz zapewniajce utrudniony dostp do kabli i przewodów dla nieuprawnionych osób. Systemy koryt metalowych posiadaj łczniki łukowe, umoliwiajce płynne układanie kabli sztywnych (np. o wikszych przekrojach ył). Kanały i listwy instalacyjne wykonane z tworzyw sztucznych, blach stalowych albo aluminiowych lub jako kombinacja metal-tworzywo sztuczne, ze wzgldu na miejsce montau mog by cienne, przypodłogowe, sufitowe, podłogowe; odporne na temperatur otoczenia w zakresie od 5 do + 60sC. Wymiary kanałów i listew s zrónicowane w zaleno ci od decyzji producenta, przewaaj płaskie a ich szeroko ci (10) 16 do 256 (300) mm jednocze nie kanały o wikszej szeroko ci posiadaj przegrody wewntrzne stałe lub mocowane dla umoliwienia prowadzenia rónych rodzajów instalacji w cigach równoległych we wspólnym kanale lub listwie. Zasady instalowania równoległego rónych sieci przy wykorzystaniu kanałów i listew instalacyjnych naley przyj wg zalece producenta i zalece normy. Kanały pionowe o wymiarach wysoko 176 do 2800 mm wystpuj w odmianie podstawowej i o podwyszonych wymaganiach estetycznych jako słupki lub kolumny aktywacyjne. Osprzt kanałów i listew mona podzieli na dwie grupy: ułatwiajcy prowadzenie instalacji oraz pokrywy i stanowicy wyposaenie uytkowe jak gniazda i przyciski instalacyjne silno- i słaboprdowe, elementy sieci telefonicznych, transmisji danych oraz audio-video. Rury instalacyjne wraz z osprztem (rozgałzienia, tuleje, łczniki, uchwyty) wykonane z tworzyw sztucznych albo metalowe, głównie stalowe zasad jest uywanie materiałów o wytrzymało ci elektrycznej powyej 2 kv, niepalnych lub trudnozapalnych, które nie podtrzymuj płomienia, a wydzielane przez rury w wysokiej temperaturze gazy nie s szkodliwe dla człowieka. Rurowe instalacje wntrzowe powinny by odporne na temperatur otoczenia w zakresie od 5 do + 60sC, a ze wzgldu na wytrzymało, wymagaj stosowania rur z tworzyw sztucznych lekkich i rednich. Jednocze nie podłczenia silników i maszyn naraonych na uszkodzenia mechaniczne naley wykonywa przy uyciu rur stalowych. Dobór rednicy rur instalacyjnych zaley od przekroju poprzecznego kabli i przewodów wciganych oraz ich ilo ci wciganej do wspólnej rury instalacyjnej. Rury z tworzyw sztucznych mog by gładkie lub karbowane i jednocze nie gitkie lub sztywne; rednice typowych rur gładkich: od r 16 do r 63 mm (wiksze dla kabli o duych przekrojach ył wg potrzeb do 200 mm2) natomiast rednice typowych rur karbowanych: od r 16 do r 54 mm. Rury stalowe czarne, malowane lub ocynkowane mog by gładkie lub karbowane rednice typowych rur gładkich (sztywnych): od r 13 do r 42 mm, rednice typowych rur karbowanych gitkich: od r 7 do r 48 mm i sztywnych od r 16 do r 50 mm. Dla estetycznego zamaskowania kabli i przewodów w instalacjach podłogowych stosuje si gitkie osłony kablowe spiralne, wykonane z ta my lub karbowane rury z tworzyw sztucznych. Kanały podłogowe poziome o wymiarach szeroko 200, 250, 300, 350 i 400 mm naley wykonane z tworzyw sztucznych, blach aluminiowych jako perforowane lub pełne. Osprzt kanałów podłogowych stanowi elementy ułatwiajce prowadzenie instalacji oraz pokrywy i podłogowe punkty aktywacyjne (wyposaenie uytkowe) jak ramki i puszki montaowe wraz z wypustami do montau osprztu podtynkowego, z pier cieniem r 45 mm, rónego typu i innego. Monta kanałów podłogowych moe odbywa si w podkładzie betonowym, warstwie wyrównawczej (zatapiane w szlichcie o grubo ci 40 do 115 mm z moliwo ci regulacji do 25 mm przedniej góry kanału), a take w podłogach pustakowych lub podniesionych Systemy mocujce przewody, kable, instalacje wizkowe i osprzt Uchwyty do mocowania kabli i przewodów klinowane w otworze z elementem trzymajcym stałym lub zaciskowym, wbijane i mocowane do innych elementów np. paski zaciskowe lub uchwyty kablowe przykrcane; stosowane głównie z tworzyw sztucznych (niektóre elementy mog by wykonane take z metali). Uchwyty do rur instalacyjnych wykonane z tworzyw i w typowielko ciach takich jak rury instalacyjne mocowanie rury poprzez wciskanie lub przykrcanie (otwarte lub zamykane). 7

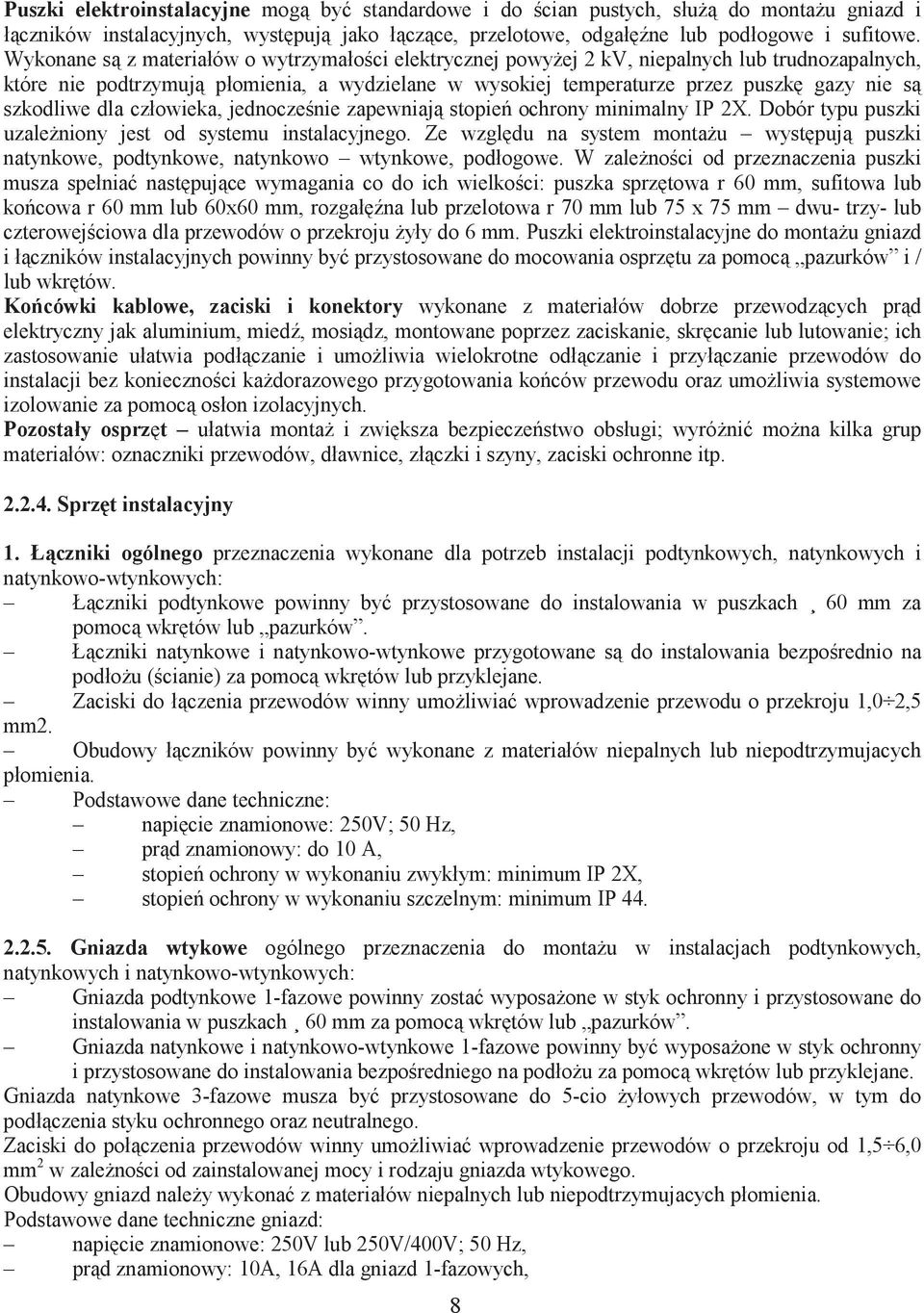

8 Puszki elektroinstalacyjne mog by standardowe i do cian pustych, słu do montau gniazd i łczników instalacyjnych, wystpuj jako łczce, przelotowe, odgałne lub podłogowe i sufitowe. Wykonane s z materiałów o wytrzymało ci elektrycznej powyej 2 kv, niepalnych lub trudnozapalnych, które nie podtrzymuj płomienia, a wydzielane w wysokiej temperaturze przez puszk gazy nie s szkodliwe dla człowieka, jednocze nie zapewniaj stopie ochrony minimalny IP 2X. Dobór typu puszki uzaleniony jest od systemu instalacyjnego. Ze wzgldu na system montau wystpuj puszki natynkowe, podtynkowe, natynkowo wtynkowe, podłogowe. W zaleno ci od przeznaczenia puszki musza spełnia nastpujce wymagania co do ich wielko ci: puszka sprztowa r 60 mm, sufitowa lub kocowa r 60 mm lub 60x60 mm, rozgałna lub przelotowa r 70 mm lub 75 x 75 mm dwu- trzy- lub czterowej ciowa dla przewodów o przekroju yły do 6 mm. Puszki elektroinstalacyjne do montau gniazd i łczników instalacyjnych powinny by przystosowane do mocowania osprztu za pomoc pazurków i / lub wkrtów. Kocówki kablowe, zaciski i konektory wykonane z materiałów dobrze przewodzcych prd elektryczny jak aluminium, mied, mosidz, montowane poprzez zaciskanie, skrcanie lub lutowanie; ich zastosowanie ułatwia podłczanie i umoliwia wielokrotne odłczanie i przyłczanie przewodów do instalacji bez konieczno ci kadorazowego przygotowania koców przewodu oraz umoliwia systemowe izolowanie za pomoc osłon izolacyjnych. Pozostały osprzt ułatwia monta i zwiksza bezpieczestwo obsługi; wyróni mona kilka grup materiałów: oznaczniki przewodów, dławnice, złczki i szyny, zaciski ochronne itp Sprzt instalacyjny 1. Łczniki ogólnego przeznaczenia wykonane dla potrzeb instalacji podtynkowych, natynkowych i natynkowo-wtynkowych: Łczniki podtynkowe powinny by przystosowane do instalowania w puszkach 60 mm za pomoc wkrtów lub pazurków. Łczniki natynkowe i natynkowo-wtynkowe przygotowane s do instalowania bezpo rednio na podłou ( cianie) za pomoc wkrtów lub przyklejane. Zaciski do łczenia przewodów winny umoliwia wprowadzenie przewodu o przekroju 1,0 2,5 mm2. Obudowy łczników powinny by wykonane z materiałów niepalnych lub niepodtrzymujacych płomienia. Podstawowe dane techniczne: napicie znamionowe: 250V; 50 Hz, prd znamionowy: do 10 A, stopie ochrony w wykonaniu zwykłym: minimum IP 2X, stopie ochrony w wykonaniu szczelnym: minimum IP Gniazda wtykowe ogólnego przeznaczenia do montau w instalacjach podtynkowych, natynkowych i natynkowo-wtynkowych: Gniazda podtynkowe 1-fazowe powinny zosta wyposaone w styk ochronny i przystosowane do instalowania w puszkach 60 mm za pomoc wkrtów lub pazurków. Gniazda natynkowe i natynkowo-wtynkowe 1-fazowe powinny by wyposaone w styk ochronny i przystosowane do instalowania bezpo redniego na podłou za pomoc wkrtów lub przyklejane. Gniazda natynkowe 3-fazowe musza by przystosowane do 5-cio yłowych przewodów, w tym do podłczenia styku ochronnego oraz neutralnego. Zaciski do połczenia przewodów winny umoliwia wprowadzenie przewodów o przekroju od 1,5 6,0 mm 2 w zaleno ci od zainstalowanej mocy i rodzaju gniazda wtykowego. Obudowy gniazd naley wykona z materiałów niepalnych lub niepodtrzymujacych płomienia. Podstawowe dane techniczne gniazd: napicie znamionowe: 250V lub 250V/400V; 50 Hz, prd znamionowy: 10A, 16A dla gniazd 1-fazowych, 8

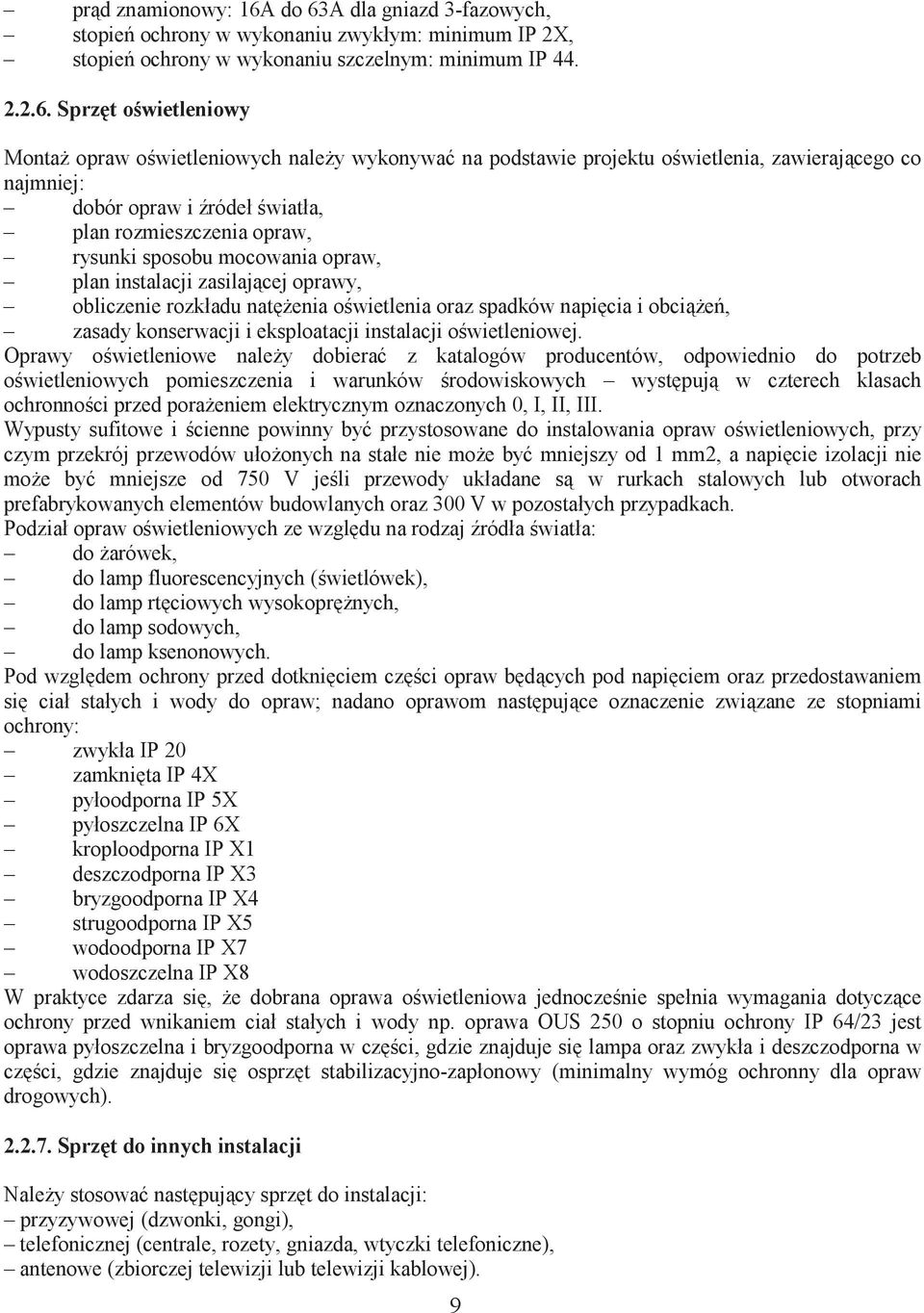

9 prd znamionowy: 16A do 63A dla gniazd 3-fazowych, stopie ochrony w wykonaniu zwykłym: minimum IP 2X, stopie ochrony w wykonaniu szczelnym: minimum IP Sprzt owietleniowy Monta opraw o wietleniowych naley wykonywa na podstawie projektu o wietlenia, zawierajcego co najmniej: dobór opraw i ródeł wiatła, plan rozmieszczenia opraw, rysunki sposobu mocowania opraw, plan instalacji zasilajcej oprawy, obliczenie rozkładu natenia o wietlenia oraz spadków napicia i obcie, zasady konserwacji i eksploatacji instalacji o wietleniowej. Oprawy o wietleniowe naley dobiera z katalogów producentów, odpowiednio do potrzeb o wietleniowych pomieszczenia i warunków rodowiskowych wystpuj w czterech klasach ochronno ci przed poraeniem elektrycznym oznaczonych 0, I, II, III. Wypusty sufitowe i cienne powinny by przystosowane do instalowania opraw o wietleniowych, przy czym przekrój przewodów ułoonych na stałe nie moe by mniejszy od 1 mm2, a napicie izolacji nie moe by mniejsze od 750 V je li przewody układane s w rurkach stalowych lub otworach prefabrykowanych elementów budowlanych oraz 300 V w pozostałych przypadkach. Podział opraw o wietleniowych ze wzgldu na rodzaj ródła wiatła: do arówek, do lamp fluorescencyjnych ( wietlówek), do lamp rtciowych wysokoprnych, do lamp sodowych, do lamp ksenonowych. Pod wzgldem ochrony przed dotkniciem cz ci opraw bdcych pod napiciem oraz przedostawaniem si ciał stałych i wody do opraw; nadano oprawom nastpujce oznaczenie zwizane ze stopniami ochrony: zwykła IP 20 zamknita IP 4X pyłoodporna IP 5X pyłoszczelna IP 6X kroploodporna IP X1 deszczodporna IP X3 bryzgoodporna IP X4 strugoodporna IP X5 wodoodporna IP X7 wodoszczelna IP X8 W praktyce zdarza si, e dobrana oprawa o wietleniowa jednocze nie spełnia wymagania dotyczce ochrony przed wnikaniem ciał stałych i wody np. oprawa OUS 250 o stopniu ochrony IP 64/23 jest oprawa pyłoszczelna i bryzgoodporna w cz ci, gdzie znajduje si lampa oraz zwykła i deszczodporna w cz ci, gdzie znajduje si osprzt stabilizacyjno-zapłonowy (minimalny wymóg ochronny dla opraw drogowych) Sprzt do innych instalacji Naley stosowa nastpujcy sprzt do instalacji: przyzywowej (dzwonki, gongi), telefonicznej (centrale, rozety, gniazda, wtyczki telefoniczne), antenowe (zbiorczej telewizji lub telewizji kablowej). 9

10 Specyfikacja materiałowa Specyfikacja materiałowa zgodnie z zestawieniem materiałów Warunki przyjcia na budow materiałów do robót monta owych Wyroby do robót montaowych mog by przyjte na budow, je li spełniaj nastpujce warunki: s zgodne z ich wyszczególnieniem i charakterystyka podana w dokumentacji projektowej i specyfikacji technicznej (szczegółowej) SST, s wła ciwie oznakowane i opakowane, spełniaj wymagane wła ciwo ci wskazane odpowiednimi dokumentami odniesienia, producent dostarczył dokumenty wiadczce o dopuszczeniu do obrotu i powszechnego lub jednostkowego zastosowania, a w odniesieniu do fabrycznie przygotowanych prefabrykatów równie karty katalogowe wyrobów lub firmowe wytyczne stosowania wyrobów. Niedopuszczalne jest stosowanie do robót montaowych wyrobów i materiałów nieznanego pochodzenia. Przyjcie materiałów i wyrobów na budow powinno by potwierdzone wpisem do dziennika budowy Warunki przechowywania materiałów do monta u instalacji elektrycznych Wszystkie materiały pakowane powinny by przechowywane i magazynowane zgodnie z instrukcja producenta oraz wymaganiami odpowiednich norm. W szczególno ci kable i przewody naley przechowywa na bbnach (oznaczenie B ) lub w kratkach (oznaczenie K ), koce przewodów producent zabezpiecza przed przedostawaniem si wilgoci do wewntrz i wyprowadza poza opakowanie dla ułatwienia kontroli parametrów (cigło ył, przekrój). Pozostały sprzt, osprzt i oprawy o wietleniowe wraz z osprztem pomocniczym naley przechowywa w oryginalnych opakowaniach, kartonach, opakowaniach foliowych. Szczególnie naley chroni przed wpływami atmosferycznymi: deszczem, mrozem oraz zawilgoceniem. Pomieszczenie magazynowe do przechowywania wyrobów opakowanych powinno by suche i zabezpieczone przed zawilgoceniem. 3. WYMAGANIA DOTYCZCE SPRZTU, MASZYN I NARZDZI 3.1. Ogólne wymagania dotyczce sprztu podano w ST Wymagania ogólne Kod CPV , pkt 3 Prace mona wykonywa przy pomocy wszelkiego sprztu zaakceptowanego przez Inspektora nadzoru. 4. WYMAGANIA DOTYCZACE TRANSPORTU 4.1. Ogólne wymagania dotyczce transportu podano w ST Wymagania ogólne Kod CPV , pkt Transport materiałów Podczas transportu materiałów ze składu przyobiektowego na obiekt naley zachowa ostrono aby nie uszkodzi materiałów do montau. Minimalne temperatury dopuszczajce wykonywanie transportu wynosz dla bbnów: 15 C i 5 C dla krków, ze wzgldu na moliwo uszkodzenia izolacji. Naley stosowa dodatkowe opakowania w przypadku moliwo ci uszkodze transportowych. 10

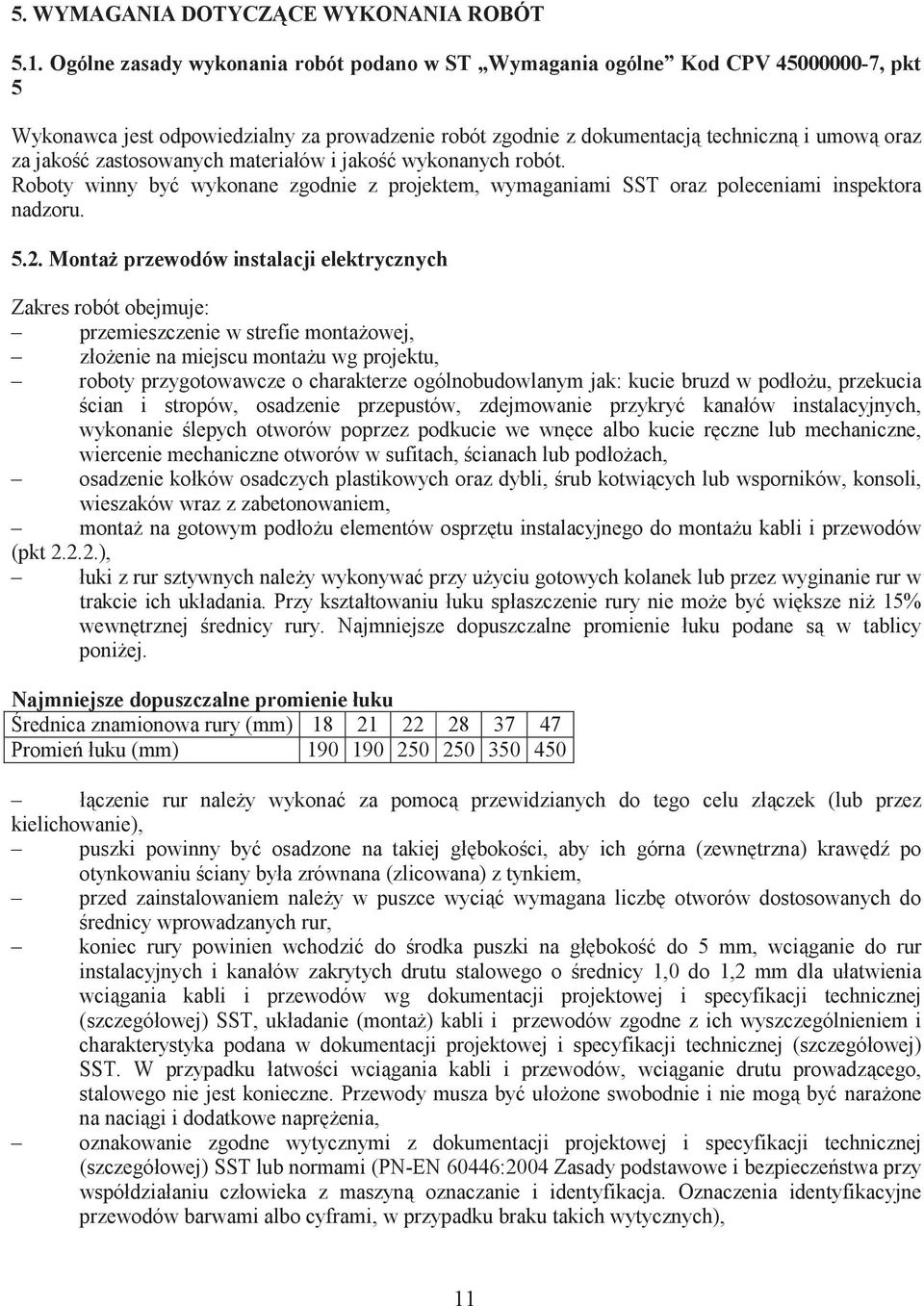

11 5. WYMAGANIA DOTYCZCE WYKONANIA ROBÓT 5.1. Ogólne zasady wykonania robót podano w ST Wymagania ogólne Kod CPV , pkt 5 Wykonawca jest odpowiedzialny za prowadzenie robót zgodnie z dokumentacj techniczn i umow oraz za jako zastosowanych materiałów i jako wykonanych robót. Roboty winny by wykonane zgodnie z projektem, wymaganiami SST oraz poleceniami inspektora nadzoru Monta przewodów instalacji elektrycznych Zakres robót obejmuje: przemieszczenie w strefie montaowej, złoenie na miejscu montau wg projektu, roboty przygotowawcze o charakterze ogólnobudowlanym jak: kucie bruzd w podłou, przekucia cian i stropów, osadzenie przepustów, zdejmowanie przykry kanałów instalacyjnych, wykonanie lepych otworów poprzez podkucie we wnce albo kucie rczne lub mechaniczne, wiercenie mechaniczne otworów w sufitach, cianach lub podłoach, osadzenie kołków osadczych plastikowych oraz dybli, rub kotwicych lub wsporników, konsoli, wieszaków wraz z zabetonowaniem, monta na gotowym podłou elementów osprztu instalacyjnego do montau kabli i przewodów (pkt ), łuki z rur sztywnych naley wykonywa przy uyciu gotowych kolanek lub przez wyginanie rur w trakcie ich układania. Przy kształtowaniu łuku spłaszczenie rury nie moe by wiksze ni 15% wewntrznej rednicy rury. Najmniejsze dopuszczalne promienie łuku podane s w tablicy poniej. Najmniejsze dopuszczalne promienie łuku rednica znamionowa rury (mm) Promie łuku (mm) łczenie rur naley wykona za pomoc przewidzianych do tego celu złczek (lub przez kielichowanie), puszki powinny by osadzone na takiej głboko ci, aby ich górna (zewntrzna) krawd po otynkowaniu ciany była zrównana (zlicowana) z tynkiem, przed zainstalowaniem naley w puszce wyci wymagana liczb otworów dostosowanych do rednicy wprowadzanych rur, koniec rury powinien wchodzi do rodka puszki na głboko do 5 mm, wciganie do rur instalacyjnych i kanałów zakrytych drutu stalowego o rednicy 1,0 do 1,2 mm dla ułatwienia wcigania kabli i przewodów wg dokumentacji projektowej i specyfikacji technicznej (szczegółowej) SST, układanie (monta) kabli i przewodów zgodne z ich wyszczególnieniem i charakterystyka podana w dokumentacji projektowej i specyfikacji technicznej (szczegółowej) SST. W przypadku łatwo ci wcigania kabli i przewodów, wciganie drutu prowadzcego, stalowego nie jest konieczne. Przewody musza by ułoone swobodnie i nie mog by naraone na nacigi i dodatkowe naprenia, oznakowanie zgodne wytycznymi z dokumentacji projektowej i specyfikacji technicznej (szczegółowej) SST lub normami (PN-EN 60446:2004 Zasady podstawowe i bezpieczestwa przy współdziałaniu człowieka z maszyn oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów barwami albo cyframi, w przypadku braku takich wytycznych), 11

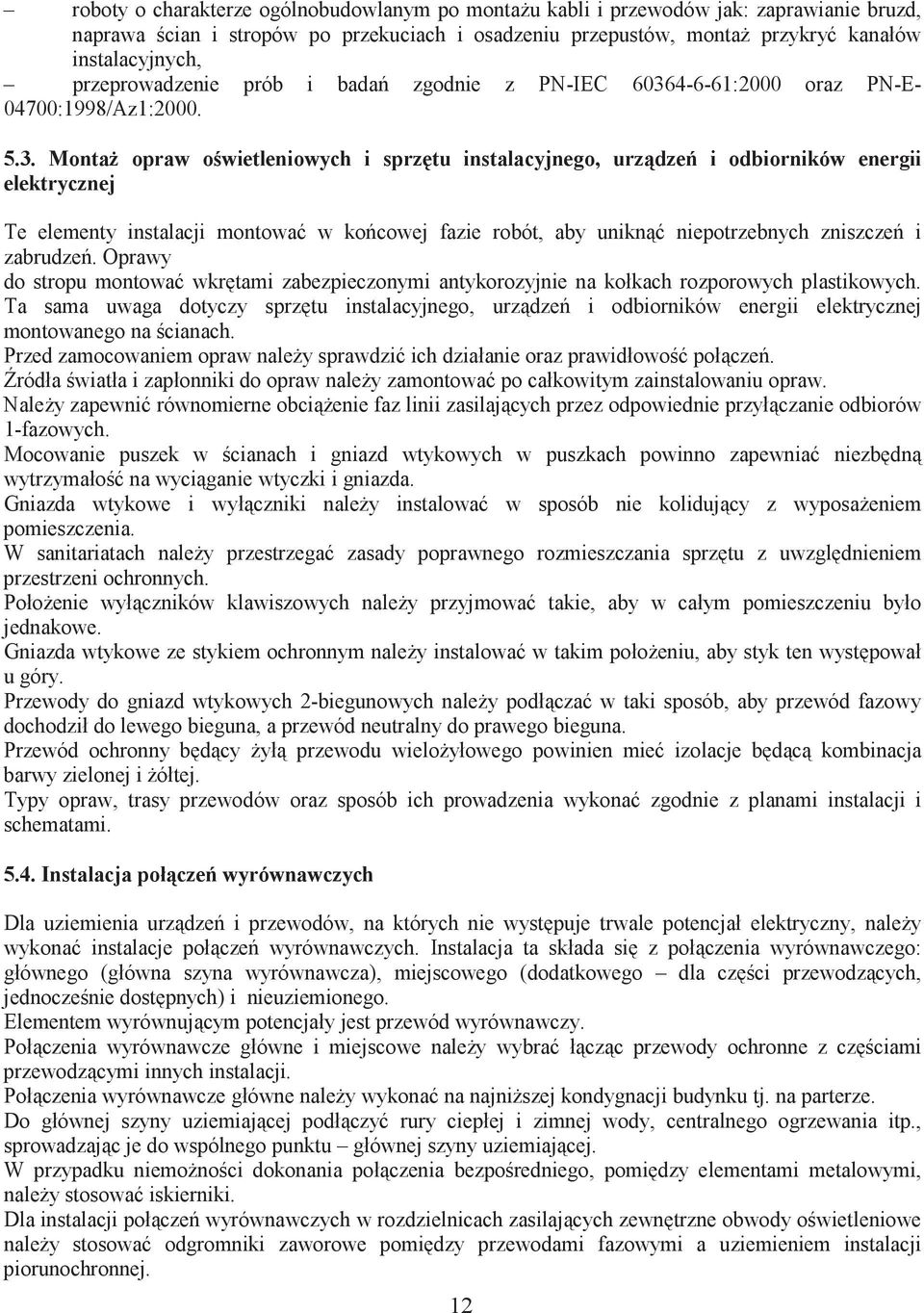

12 roboty o charakterze ogólnobudowlanym po montau kabli i przewodów jak: zaprawianie bruzd, naprawa cian i stropów po przekuciach i osadzeniu przepustów, monta przykry kanałów instalacyjnych, przeprowadzenie prób i bada zgodnie z PN-IEC :2000 oraz PN-E :1998/Az1: Monta opraw owietleniowych i sprztu instalacyjnego, urzdze i odbiorników energii elektrycznej Te elementy instalacji montowa w kocowej fazie robót, aby unikn niepotrzebnych zniszcze i zabrudze. Oprawy do stropu montowa wkrtami zabezpieczonymi antykorozyjnie na kołkach rozporowych plastikowych. Ta sama uwaga dotyczy sprztu instalacyjnego, urzdze i odbiorników energii elektrycznej montowanego na cianach. Przed zamocowaniem opraw naley sprawdzi ich działanie oraz prawidłowo połcze. ródła wiatła i zapłonniki do opraw naley zamontowa po całkowitym zainstalowaniu opraw. Naley zapewni równomierne obcienie faz linii zasilajcych przez odpowiednie przyłczanie odbiorów 1-fazowych. Mocowanie puszek w cianach i gniazd wtykowych w puszkach powinno zapewnia niezbdn wytrzymało na wyciganie wtyczki i gniazda. Gniazda wtykowe i wyłczniki naley instalowa w sposób nie kolidujcy z wyposaeniem pomieszczenia. W sanitariatach naley przestrzega zasady poprawnego rozmieszczania sprztu z uwzgldnieniem przestrzeni ochronnych. Połoenie wyłczników klawiszowych naley przyjmowa takie, aby w całym pomieszczeniu było jednakowe. Gniazda wtykowe ze stykiem ochronnym naley instalowa w takim połoeniu, aby styk ten wystpował u góry. Przewody do gniazd wtykowych 2-biegunowych naley podłcza w taki sposób, aby przewód fazowy dochodził do lewego bieguna, a przewód neutralny do prawego bieguna. Przewód ochronny bdcy ył przewodu wieloyłowego powinien mie izolacje bdc kombinacja barwy zielonej i ółtej. Typy opraw, trasy przewodów oraz sposób ich prowadzenia wykona zgodnie z planami instalacji i schematami Instalacja połcze wyrównawczych Dla uziemienia urzdze i przewodów, na których nie wystpuje trwale potencjał elektryczny, naley wykona instalacje połcze wyrównawczych. Instalacja ta składa si z połczenia wyrównawczego: głównego (główna szyna wyrównawcza), miejscowego (dodatkowego dla cz ci przewodzcych, jednocze nie dostpnych) i nieuziemionego. Elementem wyrównujcym potencjały jest przewód wyrównawczy. Połczenia wyrównawcze główne i miejscowe naley wybra łczc przewody ochronne z cz ciami przewodzcymi innych instalacji. Połczenia wyrównawcze główne naley wykona na najniszej kondygnacji budynku tj. na parterze. Do głównej szyny uziemiajcej podłczy rury ciepłej i zimnej wody, centralnego ogrzewania itp., sprowadzajc je do wspólnego punktu głównej szyny uziemiajcej. W przypadku niemono ci dokonania połczenia bezpo redniego, pomidzy elementami metalowymi, naley stosowa iskierniki. Dla instalacji połcze wyrównawczych w rozdzielnicach zasilajcych zewntrzne obwody o wietleniowe naley stosowa odgromniki zaworowe pomidzy przewodami fazowymi a uziemieniem instalacji piorunochronnej. 12

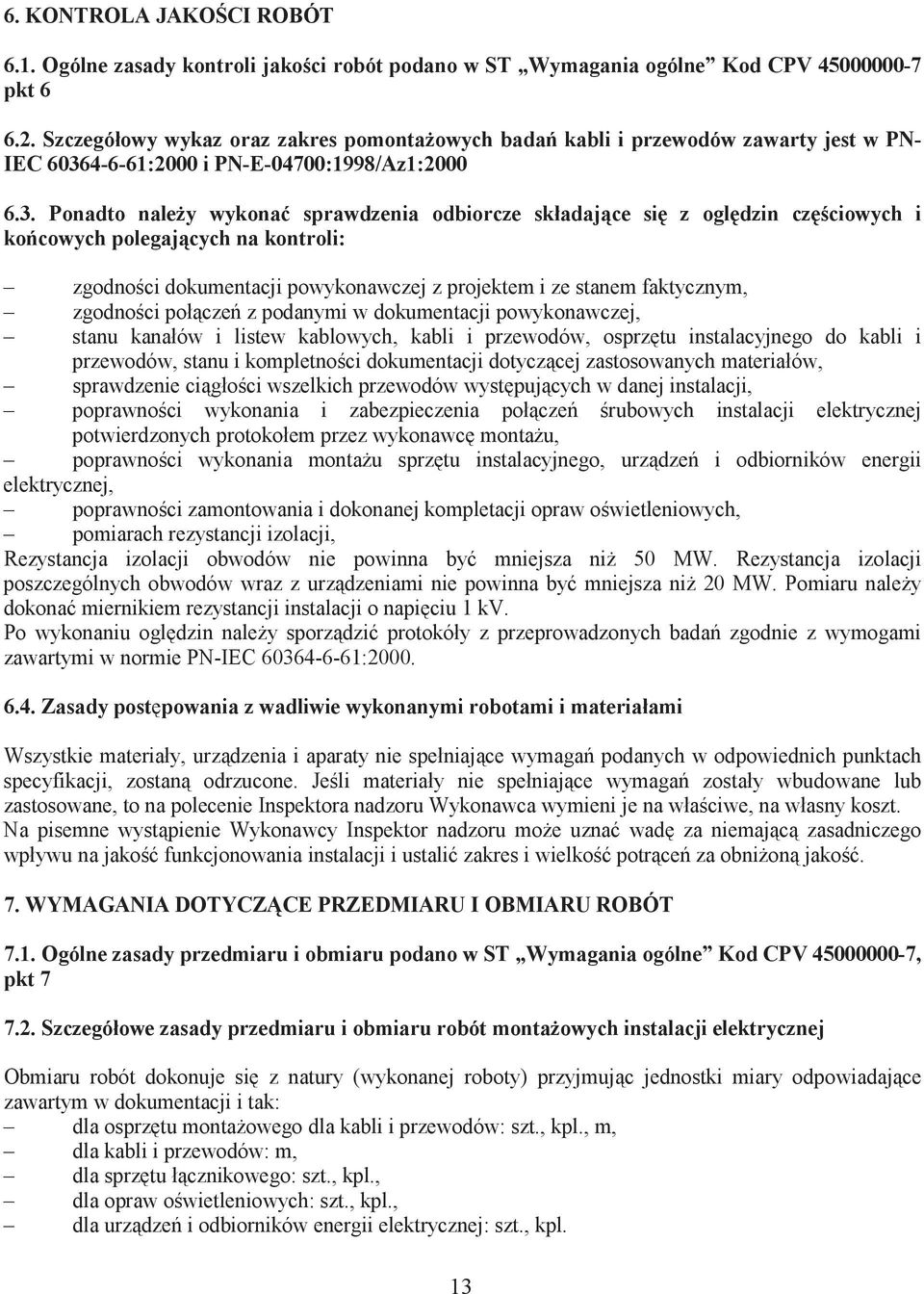

13 6. KONTROLA JAKOCI ROBÓT 6.1. Ogólne zasady kontroli jakoci robót podano w ST Wymagania ogólne Kod CPV pkt Szczegółowy wykaz oraz zakres pomonta owych bada kabli i przewodów zawarty jest w PN- IEC :2000 i PN-E-04700:1998/Az1: Ponadto nale y wykona sprawdzenia odbiorcze składajce si z ogldzin czciowych i kocowych polegajcych na kontroli: zgodno ci dokumentacji powykonawczej z projektem i ze stanem faktycznym, zgodno ci połcze z podanymi w dokumentacji powykonawczej, stanu kanałów i listew kablowych, kabli i przewodów, osprztu instalacyjnego do kabli i przewodów, stanu i kompletno ci dokumentacji dotyczcej zastosowanych materiałów, sprawdzenie cigło ci wszelkich przewodów wystpujcych w danej instalacji, poprawno ci wykonania i zabezpieczenia połcze rubowych instalacji elektrycznej potwierdzonych protokołem przez wykonawc montau, poprawno ci wykonania montau sprztu instalacyjnego, urzdze i odbiorników energii elektrycznej, poprawno ci zamontowania i dokonanej kompletacji opraw o wietleniowych, pomiarach rezystancji izolacji, Rezystancja izolacji obwodów nie powinna by mniejsza ni 50 MW. Rezystancja izolacji poszczególnych obwodów wraz z urzdzeniami nie powinna by mniejsza ni 20 MW. Pomiaru naley dokona miernikiem rezystancji instalacji o napiciu 1 kv. Po wykonaniu ogldzin naley sporzdzi protokóły z przeprowadzonych bada zgodnie z wymogami zawartymi w normie PN-IEC : Zasady postpowania z wadliwie wykonanymi robotami i materiałami Wszystkie materiały, urzdzenia i aparaty nie spełniajce wymaga podanych w odpowiednich punktach specyfikacji, zostan odrzucone. Je li materiały nie spełniajce wymaga zostały wbudowane lub zastosowane, to na polecenie Inspektora nadzoru Wykonawca wymieni je na wła ciwe, na własny koszt. Na pisemne wystpienie Wykonawcy Inspektor nadzoru moe uzna wad za niemajc zasadniczego wpływu na jako funkcjonowania instalacji i ustali zakres i wielko potrce za obnion jako. 7. WYMAGANIA DOTYCZCE PRZEDMIARU I OBMIARU ROBÓT 7.1. Ogólne zasady przedmiaru i obmiaru podano w ST Wymagania ogólne Kod CPV , pkt Szczegółowe zasady przedmiaru i obmiaru robót monta owych instalacji elektrycznej Obmiaru robót dokonuje si z natury (wykonanej roboty) przyjmujc jednostki miary odpowiadajce zawartym w dokumentacji i tak: dla osprztu montaowego dla kabli i przewodów: szt., kpl., m, dla kabli i przewodów: m, dla sprztu łcznikowego: szt., kpl., dla opraw o wietleniowych: szt., kpl., dla urzdze i odbiorników energii elektrycznej: szt., kpl. 13

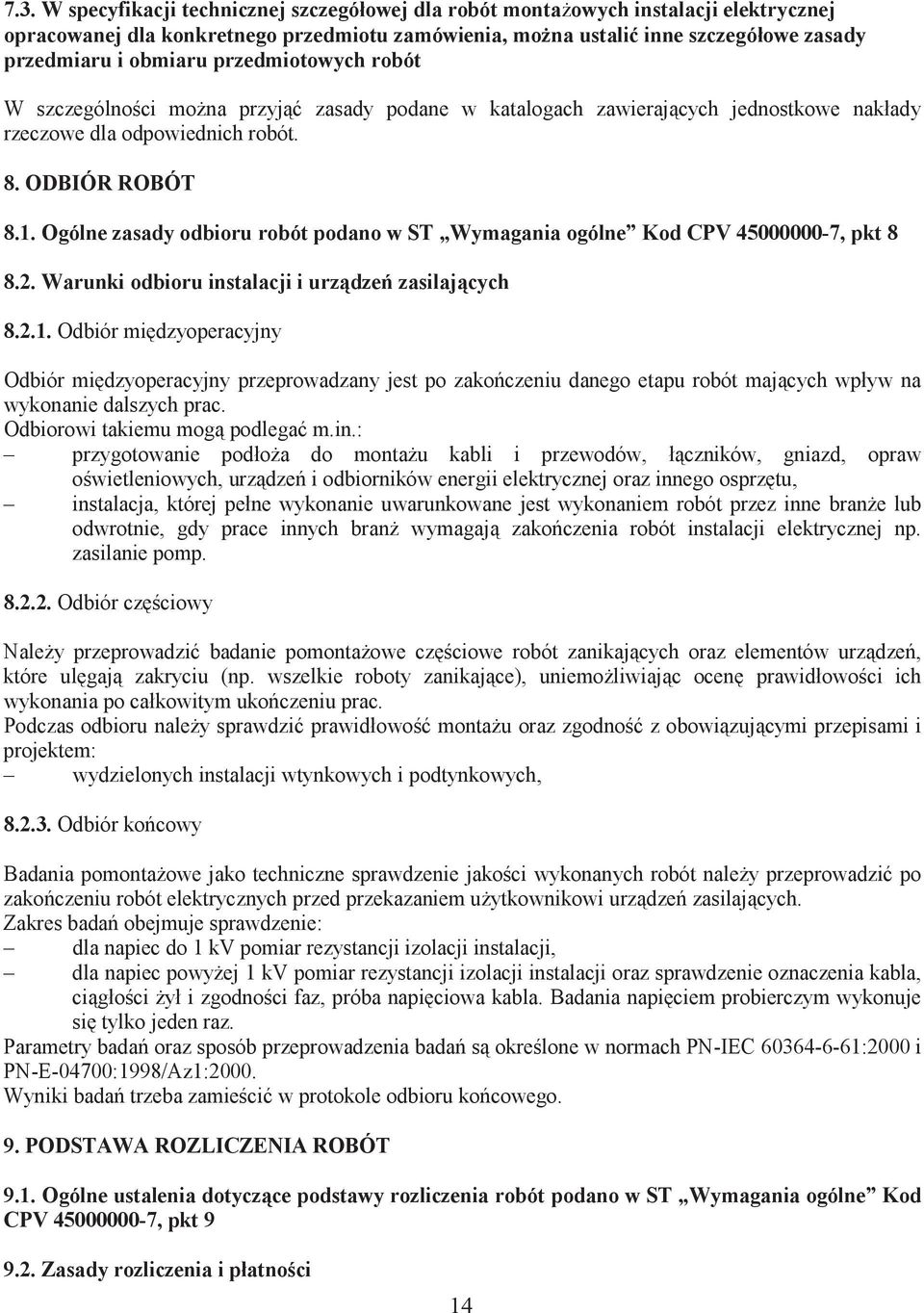

14 7.3. W specyfikacji technicznej szczegółowej dla robót montaowych instalacji elektrycznej opracowanej dla konkretnego przedmiotu zamówienia, mo na ustali inne szczegółowe zasady przedmiaru i obmiaru przedmiotowych robót W szczególno ci mona przyj zasady podane w katalogach zawierajcych jednostkowe nakłady rzeczowe dla odpowiednich robót. 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót podano w ST Wymagania ogólne Kod CPV , pkt Warunki odbioru instalacji i urzdze zasilajcych Odbiór midzyoperacyjny Odbiór midzyoperacyjny przeprowadzany jest po zakoczeniu danego etapu robót majcych wpływ na wykonanie dalszych prac. Odbiorowi takiemu mog podlega m.in.: przygotowanie podłoa do montau kabli i przewodów, łczników, gniazd, opraw o wietleniowych, urzdze i odbiorników energii elektrycznej oraz innego osprztu, instalacja, której pełne wykonanie uwarunkowane jest wykonaniem robót przez inne brane lub odwrotnie, gdy prace innych bran wymagaj zakoczenia robót instalacji elektrycznej np. zasilanie pomp Odbiór cz ciowy Naley przeprowadzi badanie pomontaowe cz ciowe robót zanikajcych oraz elementów urzdze, które ulgaj zakryciu (np. wszelkie roboty zanikajce), uniemoliwiajc ocen prawidłowo ci ich wykonania po całkowitym ukoczeniu prac. Podczas odbioru naley sprawdzi prawidłowo montau oraz zgodno z obowizujcymi przepisami i projektem: wydzielonych instalacji wtynkowych i podtynkowych, Odbiór kocowy Badania pomontaowe jako techniczne sprawdzenie jako ci wykonanych robót naley przeprowadzi po zakoczeniu robót elektrycznych przed przekazaniem uytkownikowi urzdze zasilajcych. Zakres bada obejmuje sprawdzenie: dla napiec do 1 kv pomiar rezystancji izolacji instalacji, dla napiec powyej 1 kv pomiar rezystancji izolacji instalacji oraz sprawdzenie oznaczenia kabla, cigło ci ył i zgodno ci faz, próba napiciowa kabla. Badania napiciem probierczym wykonuje si tylko jeden raz. Parametry bada oraz sposób przeprowadzenia bada s okre lone w normach PN-IEC :2000 i PN-E-04700:1998/Az1:2000. Wyniki bada trzeba zamie ci w protokole odbioru kocowego. 9. PODSTAWA ROZLICZENIA ROBÓT 9.1. Ogólne ustalenia dotyczce podstawy rozliczenia robót podano w ST Wymagania ogólne Kod CPV , pkt Zasady rozliczenia i płatnoci 14

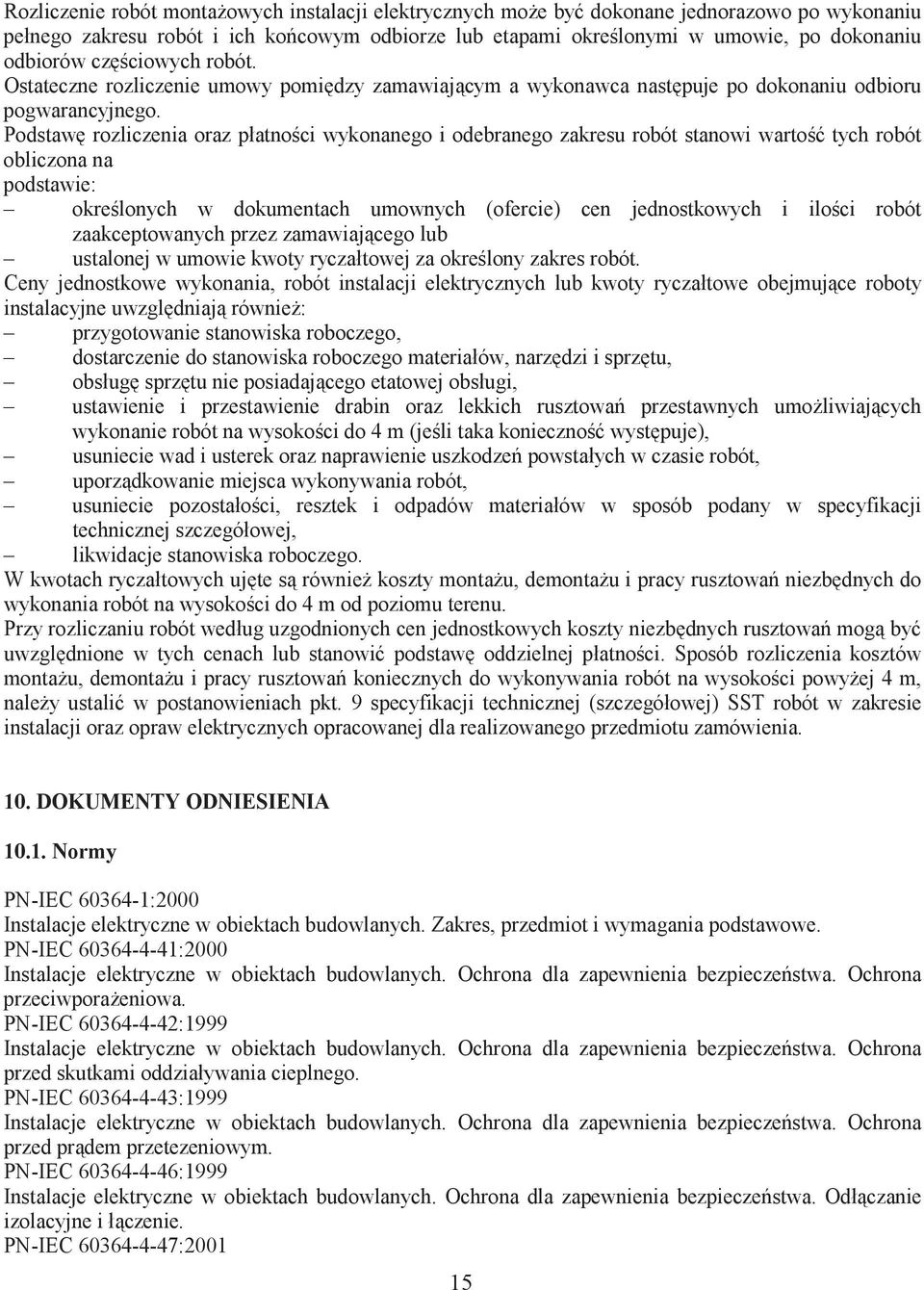

15 Rozliczenie robót montaowych instalacji elektrycznych moe by dokonane jednorazowo po wykonaniu pełnego zakresu robót i ich kocowym odbiorze lub etapami okre lonymi w umowie, po dokonaniu odbiorów cz ciowych robót. Ostateczne rozliczenie umowy pomidzy zamawiajcym a wykonawca nastpuje po dokonaniu odbioru pogwarancyjnego. Podstaw rozliczenia oraz płatno ci wykonanego i odebranego zakresu robót stanowi warto tych robót obliczona na podstawie: okre lonych w dokumentach umownych (ofercie) cen jednostkowych i ilo ci robót zaakceptowanych przez zamawiajcego lub ustalonej w umowie kwoty ryczałtowej za okre lony zakres robót. Ceny jednostkowe wykonania, robót instalacji elektrycznych lub kwoty ryczałtowe obejmujce roboty instalacyjne uwzgldniaj równie: przygotowanie stanowiska roboczego, dostarczenie do stanowiska roboczego materiałów, narzdzi i sprztu, obsług sprztu nie posiadajcego etatowej obsługi, ustawienie i przestawienie drabin oraz lekkich rusztowa przestawnych umoliwiajcych wykonanie robót na wysoko ci do 4 m (je li taka konieczno wystpuje), usuniecie wad i usterek oraz naprawienie uszkodze powstałych w czasie robót, uporzdkowanie miejsca wykonywania robót, usuniecie pozostało ci, resztek i odpadów materiałów w sposób podany w specyfikacji technicznej szczegółowej, likwidacje stanowiska roboczego. W kwotach ryczałtowych ujte s równie koszty montau, demontau i pracy rusztowa niezbdnych do wykonania robót na wysoko ci do 4 m od poziomu terenu. Przy rozliczaniu robót według uzgodnionych cen jednostkowych koszty niezbdnych rusztowa mog by uwzgldnione w tych cenach lub stanowi podstaw oddzielnej płatno ci. Sposób rozliczenia kosztów montau, demontau i pracy rusztowa koniecznych do wykonywania robót na wysoko ci powyej 4 m, naley ustali w postanowieniach pkt. 9 specyfikacji technicznej (szczegółowej) SST robót w zakresie instalacji oraz opraw elektrycznych opracowanej dla realizowanego przedmiotu zamówienia. 10. DOKUMENTY ODNIESIENIA Normy PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Zakres, przedmiot i wymagania podstawowe. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przeciwporaeniowa. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed skutkami oddziaływania cieplnego. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Ochrona przed prdem przetezeniowym. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Odłczanie izolacyjne i łczenie. PN-IEC :

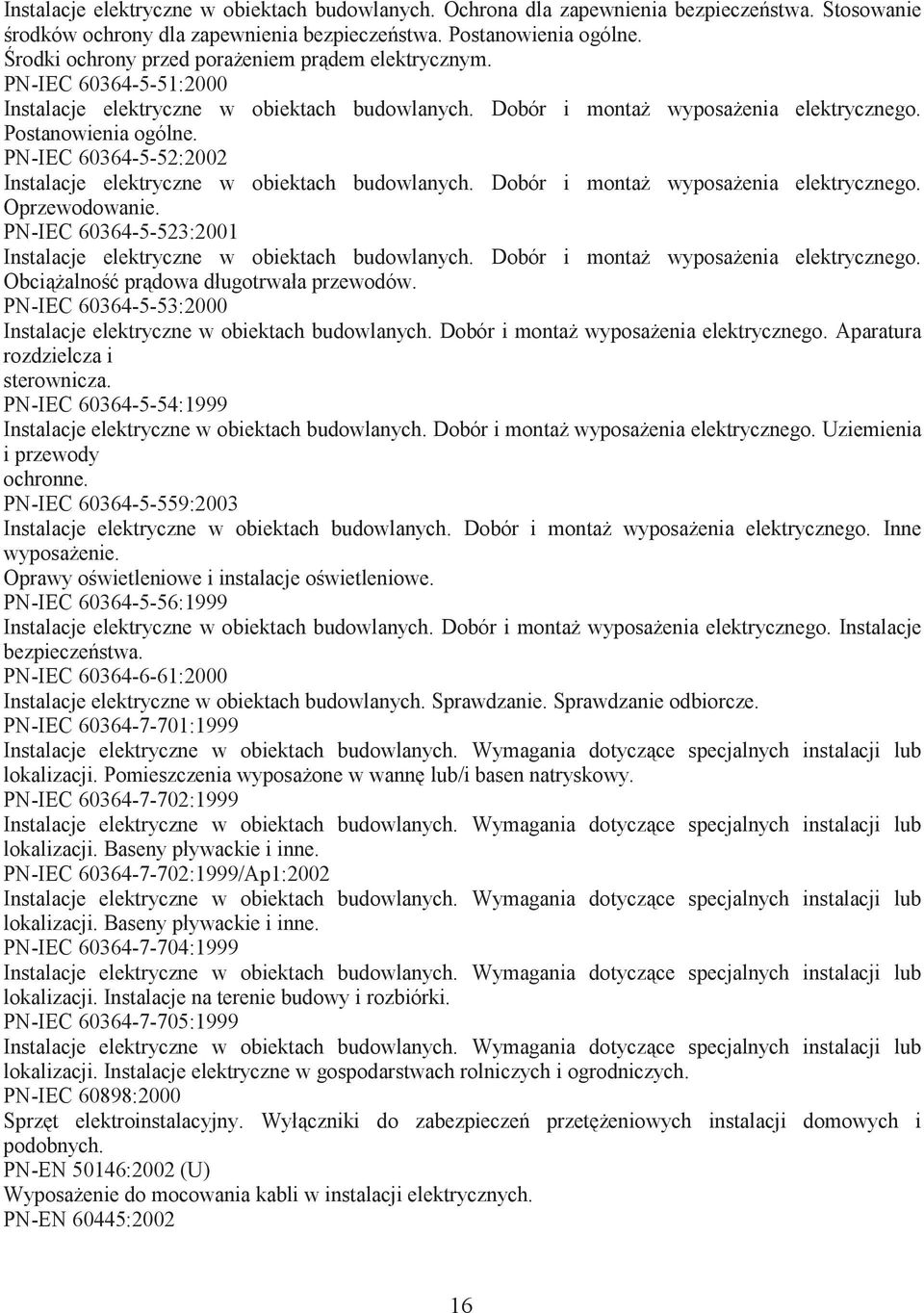

16 Instalacje elektryczne w obiektach budowlanych. Ochrona dla zapewnienia bezpieczestwa. Stosowanie rodków ochrony dla zapewnienia bezpieczestwa. Postanowienia ogólne. rodki ochrony przed poraeniem prdem elektrycznym. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Postanowienia ogólne. PN-IEC :2002 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Oprzewodowanie. PN-IEC :2001 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Obcialno prdowa długotrwała przewodów. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Aparatura rozdzielcza i sterownicza. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Uziemienia i przewody ochronne. PN-IEC :2003 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Inne wyposaenie. Oprawy o wietleniowe i instalacje o wietleniowe. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Dobór i monta wyposaenia elektrycznego. Instalacje bezpieczestwa. PN-IEC :2000 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie. Sprawdzanie odbiorcze. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Pomieszczenia wyposaone w wann lub/i basen natryskowy. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Baseny pływackie i inne. PN-IEC :1999/Ap1:2002 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Baseny pływackie i inne. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Instalacje na terenie budowy i rozbiórki. PN-IEC :1999 Instalacje elektryczne w obiektach budowlanych. Wymagania dotyczce specjalnych instalacji lub lokalizacji. Instalacje elektryczne w gospodarstwach rolniczych i ogrodniczych. PN-IEC 60898:2000 Sprzt elektroinstalacyjny. Wyłczniki do zabezpiecze przeteniowych instalacji domowych i podobnych. PN-EN 50146:2002 (U) Wyposaenie do mocowania kabli w instalacji elektrycznych. PN-EN 60445:

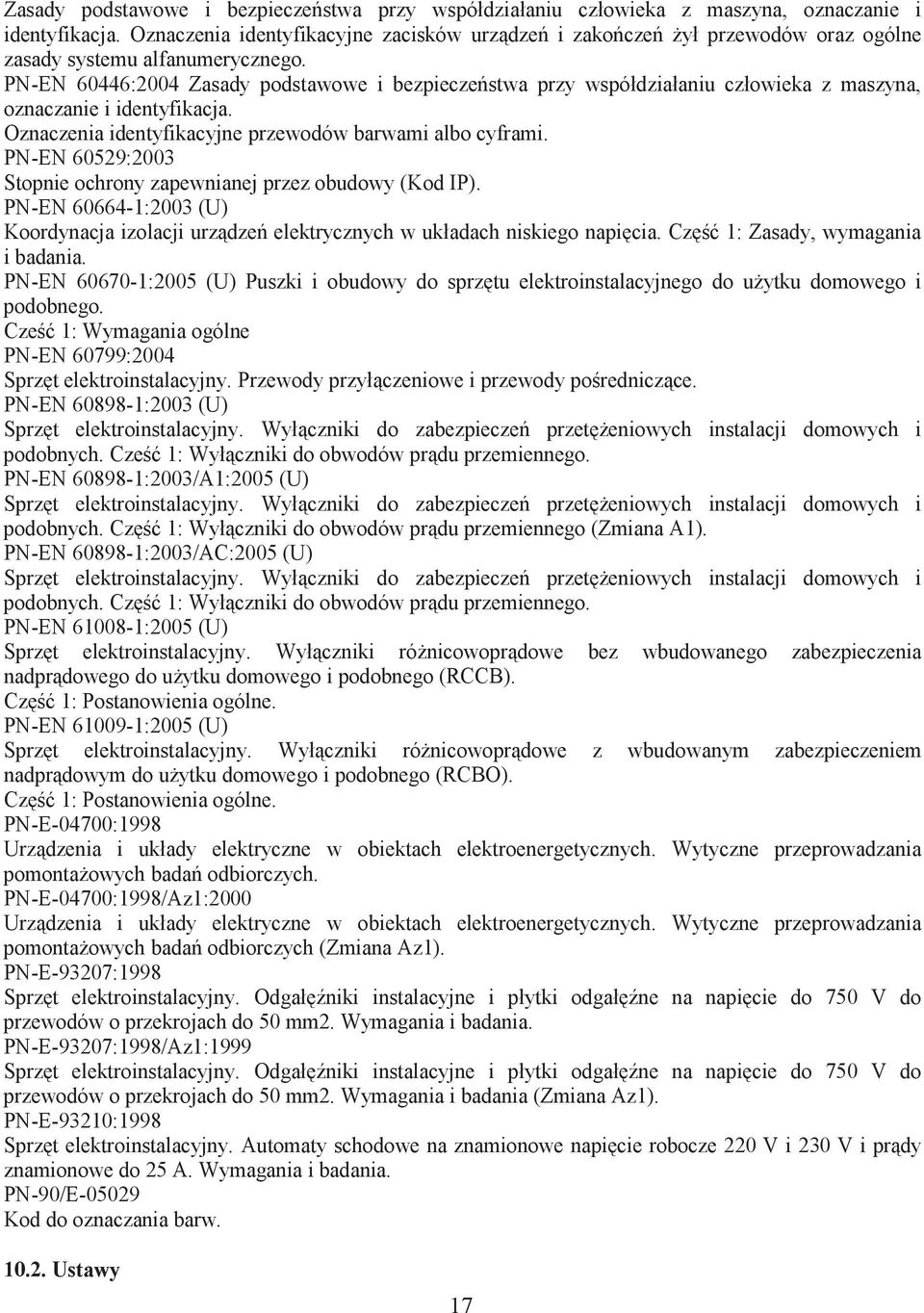

17 Zasady podstawowe i bezpieczestwa przy współdziałaniu człowieka z maszyna, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne zacisków urzdze i zakocze ył przewodów oraz ogólne zasady systemu alfanumerycznego. PN-EN 60446:2004 Zasady podstawowe i bezpieczestwa przy współdziałaniu człowieka z maszyna, oznaczanie i identyfikacja. Oznaczenia identyfikacyjne przewodów barwami albo cyframi. PN-EN 60529:2003 Stopnie ochrony zapewnianej przez obudowy (Kod IP). PN-EN :2003 (U) Koordynacja izolacji urzdze elektrycznych w układach niskiego napicia. Cz 1: Zasady, wymagania i badania. PN-EN :2005 (U) Puszki i obudowy do sprztu elektroinstalacyjnego do uytku domowego i podobnego. Cze 1: Wymagania ogólne PN-EN 60799:2004 Sprzt elektroinstalacyjny. Przewody przyłczeniowe i przewody po redniczce. PN-EN :2003 (U) Sprzt elektroinstalacyjny. Wyłczniki do zabezpiecze przeteniowych instalacji domowych i podobnych. Cze 1: Wyłczniki do obwodów prdu przemiennego. PN-EN :2003/A1:2005 (U) Sprzt elektroinstalacyjny. Wyłczniki do zabezpiecze przeteniowych instalacji domowych i podobnych. Cz 1: Wyłczniki do obwodów prdu przemiennego (Zmiana A1). PN-EN :2003/AC:2005 (U) Sprzt elektroinstalacyjny. Wyłczniki do zabezpiecze przeteniowych instalacji domowych i podobnych. Cz 1: Wyłczniki do obwodów prdu przemiennego. PN-EN :2005 (U) Sprzt elektroinstalacyjny. Wyłczniki rónicowoprdowe bez wbudowanego zabezpieczenia nadprdowego do uytku domowego i podobnego (RCCB). Cz 1: Postanowienia ogólne. PN-EN :2005 (U) Sprzt elektroinstalacyjny. Wyłczniki rónicowoprdowe z wbudowanym zabezpieczeniem nadprdowym do uytku domowego i podobnego (RCBO). Cz 1: Postanowienia ogólne. PN-E-04700:1998 Urzdzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontaowych bada odbiorczych. PN-E-04700:1998/Az1:2000 Urzdzenia i układy elektryczne w obiektach elektroenergetycznych. Wytyczne przeprowadzania pomontaowych bada odbiorczych (Zmiana Az1). PN-E-93207:1998 Sprzt elektroinstalacyjny. Odgałniki instalacyjne i płytki odgałne na napicie do 750 V do przewodów o przekrojach do 50 mm2. Wymagania i badania. PN-E-93207:1998/Az1:1999 Sprzt elektroinstalacyjny. Odgałniki instalacyjne i płytki odgałne na napicie do 750 V do przewodów o przekrojach do 50 mm2. Wymagania i badania (Zmiana Az1). PN-E-93210:1998 Sprzt elektroinstalacyjny. Automaty schodowe na znamionowe napicie robocze 220 V i 230 V i prdy znamionowe do 25 A. Wymagania i badania. PN-90/E Kod do oznaczania barw Ustawy 17

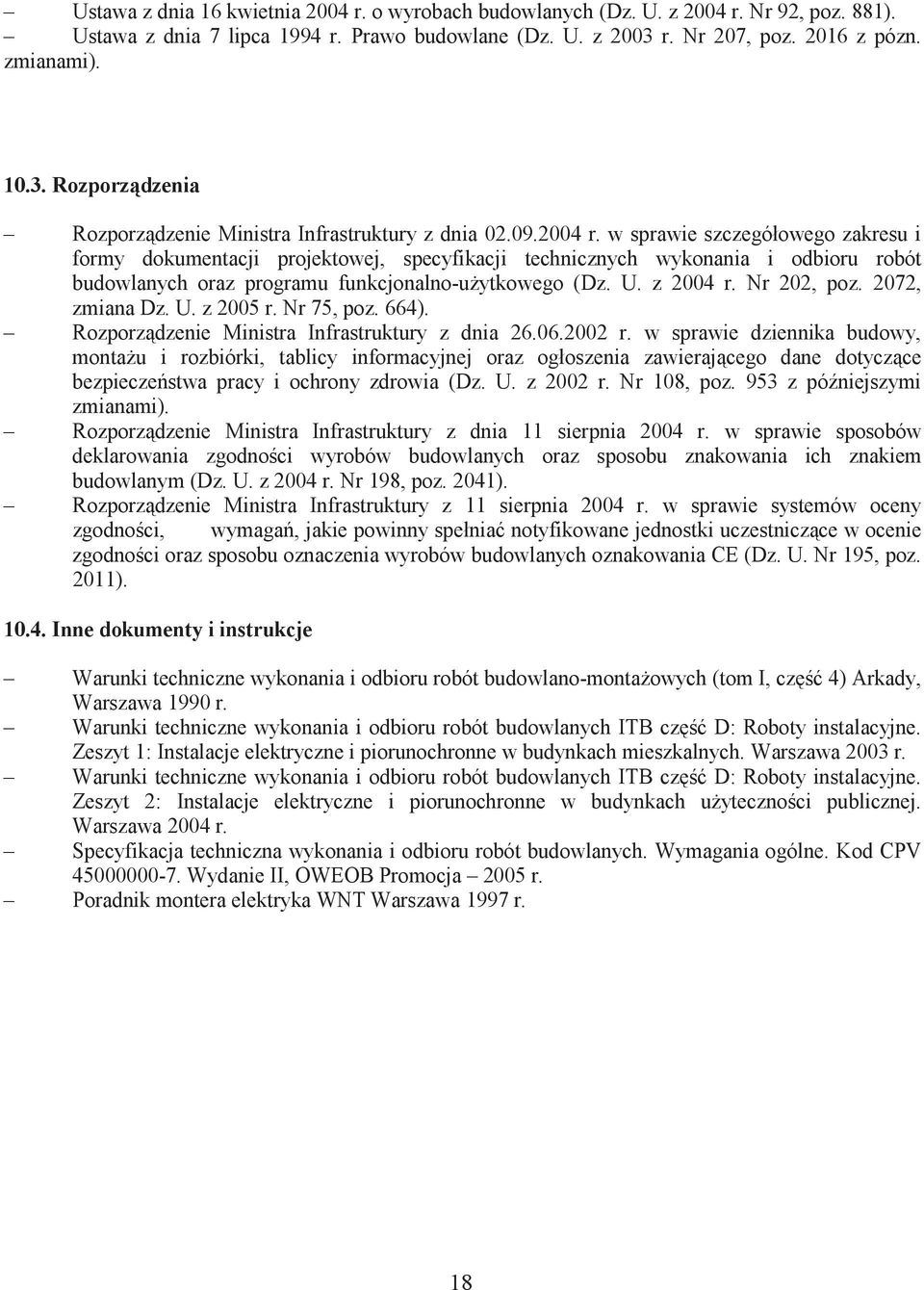

18 Ustawa z dnia 16 kwietnia 2004 r. o wyrobach budowlanych (Dz. U. z 2004 r. Nr 92, poz. 881). Ustawa z dnia 7 lipca 1994 r. Prawo budowlane (Dz. U. z 2003 r. Nr 207, poz z pózn. zmianami) Rozporzdzenia Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-uytkowego (Dz. U. z 2004 r. Nr 202, poz. 2072, zmiana Dz. U. z 2005 r. Nr 75, poz. 664). Rozporzdzenie Ministra Infrastruktury z dnia r. w sprawie dziennika budowy, montau i rozbiórki, tablicy informacyjnej oraz ogłoszenia zawierajcego dane dotyczce bezpieczestwa pracy i ochrony zdrowia (Dz. U. z 2002 r. Nr 108, poz. 953 z póniejszymi zmianami). Rozporzdzenie Ministra Infrastruktury z dnia 11 sierpnia 2004 r. w sprawie sposobów deklarowania zgodno ci wyrobów budowlanych oraz sposobu znakowania ich znakiem budowlanym (Dz. U. z 2004 r. Nr 198, poz. 2041). Rozporzdzenie Ministra Infrastruktury z 11 sierpnia 2004 r. w sprawie systemów oceny zgodno ci, wymaga, jakie powinny spełnia notyfikowane jednostki uczestniczce w ocenie zgodno ci oraz sposobu oznaczenia wyrobów budowlanych oznakowania CE (Dz. U. Nr 195, poz. 2011) Inne dokumenty i instrukcje Warunki techniczne wykonania i odbioru robót budowlano-montaowych (tom I, cz 4) Arkady, Warszawa 1990 r. Warunki techniczne wykonania i odbioru robót budowlanych ITB cz D: Roboty instalacyjne. Zeszyt 1: Instalacje elektryczne i piorunochronne w budynkach mieszkalnych. Warszawa 2003 r. Warunki techniczne wykonania i odbioru robót budowlanych ITB cz D: Roboty instalacyjne. Zeszyt 2: Instalacje elektryczne i piorunochronne w budynkach uyteczno ci publicznej. Warszawa 2004 r. Specyfikacja techniczna wykonania i odbioru robót budowlanych. Wymagania ogólne. Kod CPV Wydanie II, OWEOB Promocja 2005 r. Poradnik montera elektryka WNT Warszawa 1997 r. 18

19 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT ROBOTY W ZAKRESIE MONTAU ROZDZIELNIC ELEKTRYCZNYCH Kod CPV SPIS TRECI 1. WSTP 2. WYMAGANIA DOTYCZCE WŁACIWOCI MATERIAŁÓW 3. WYMAGANIA DOTYCZCE SPRZTU, MASZYN I NARZEDZI 4. WYMAGANIA DOTYCZCE TRANSPORTU 5. WYMAGANIA DOTYCZCE WYKONANIA ROBÓT 6. KONTROLA JAKOCI ROBÓT 7. WYMAGANIA DOTYCZCE PRZEDMIARU I OBMIARU ROBÓT 8. ODBIÓR ROBÓT 9. PODSTAWA ROZLICZENIA ROBÓT 10. DOKUMENTY ODNIESIENIA 1

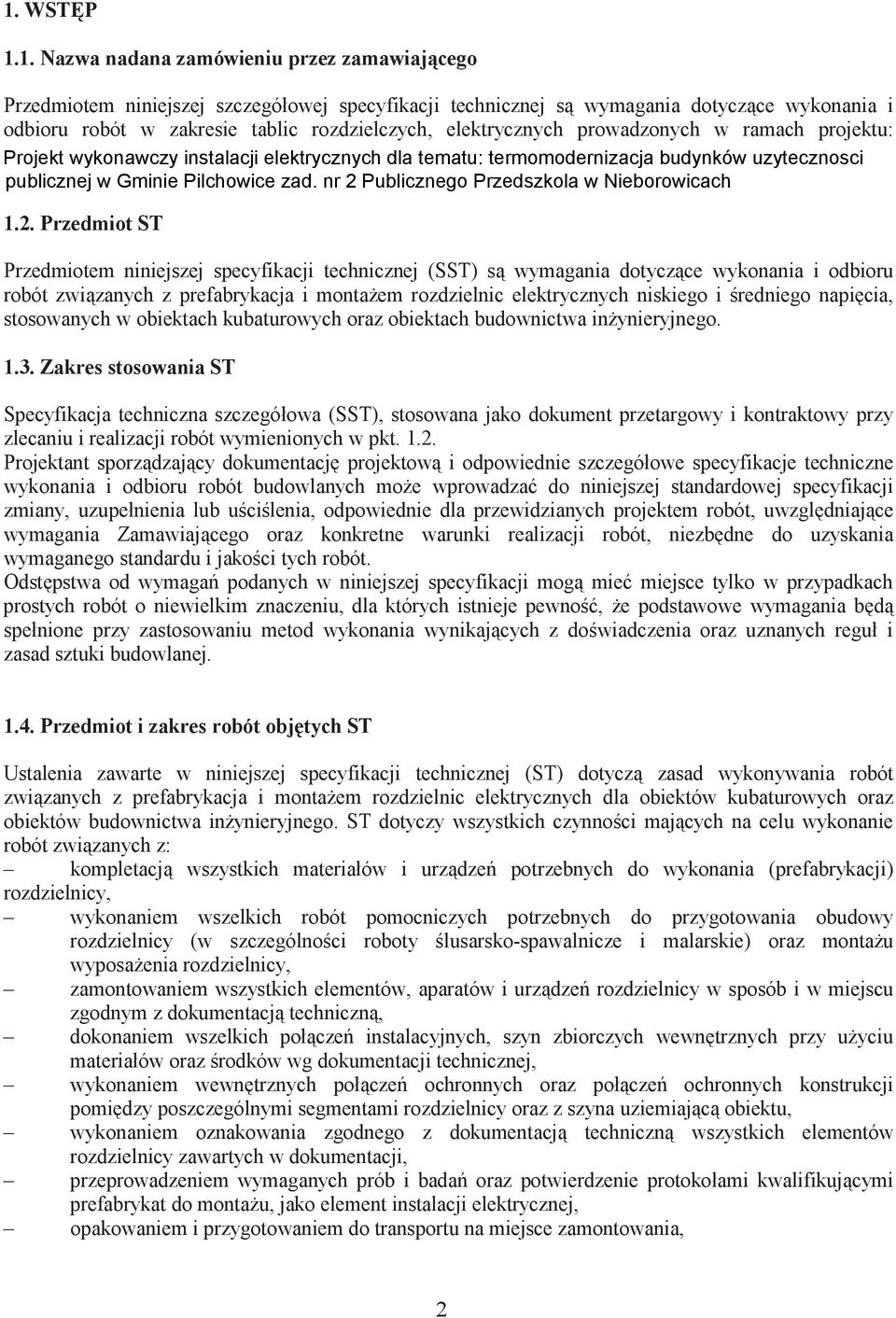

20 1. WSTP 1.1. Nazwa nadana zamówieniu przez zamawiajcego Przedmiotem niniejszej szczegółowej specyfikacji technicznej s wymagania dotyczce wykonania i odbioru robót w zakresie tablic rozdzielczych, elektrycznych prowadzonych w ramach projektu: Projekt wykonawczy instalacji elektrycznych dla tematu: termomodernizacja budynków uzytecznosci publicznej w Gminie Pilchowice zad. nr 2 Publicznego Przedszkola w Nieborowicach 1.2. Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej (SST) s wymagania dotyczce wykonania i odbioru robót zwizanych z prefabrykacja i montaem rozdzielnic elektrycznych niskiego i redniego napicia, stosowanych w obiektach kubaturowych oraz obiektach budownictwa inynieryjnego Zakres stosowania ST Specyfikacja techniczna szczegółowa (SST), stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w pkt Projektant sporzdzajcy dokumentacj projektow i odpowiednie szczegółowe specyfikacje techniczne wykonania i odbioru robót budowlanych moe wprowadza do niniejszej standardowej specyfikacji zmiany, uzupełnienia lub ucilenia, odpowiednie dla przewidzianych projektem robót, uwzgldniajce wymagania Zamawiajcego oraz konkretne warunki realizacji robót, niezbdne do uzyskania wymaganego standardu i jakoci tych robót. Odstpstwa od wymaga podanych w niniejszej specyfikacji mog mie miejsce tylko w przypadkach prostych robót o niewielkim znaczeniu, dla których istnieje pewno, e podstawowe wymagania bd spełnione przy zastosowaniu metod wykonania wynikajcych z dowiadczenia oraz uznanych reguł i zasad sztuki budowlanej Przedmiot i zakres robót objtych ST Ustalenia zawarte w niniejszej specyfikacji technicznej (ST) dotycz zasad wykonywania robót zwizanych z prefabrykacja i montaem rozdzielnic elektrycznych dla obiektów kubaturowych oraz obiektów budownictwa inynieryjnego. ST dotyczy wszystkich czynnoci majcych na celu wykonanie robót zwizanych z: kompletacj wszystkich materiałów i urzdze potrzebnych do wykonania (prefabrykacji) rozdzielnicy, wykonaniem wszelkich robót pomocniczych potrzebnych do przygotowania obudowy rozdzielnicy (w szczególnoci roboty lusarsko-spawalnicze i malarskie) oraz montau wyposaenia rozdzielnicy, zamontowaniem wszystkich elementów, aparatów i urzdze rozdzielnicy w sposób i w miejscu zgodnym z dokumentacj techniczn, dokonaniem wszelkich połcze instalacyjnych, szyn zbiorczych wewntrznych przy uyciu materiałów oraz rodków wg dokumentacji technicznej, wykonaniem wewntrznych połcze ochronnych oraz połcze ochronnych konstrukcji pomidzy poszczególnymi segmentami rozdzielnicy oraz z szyna uziemiajc obiektu, wykonaniem oznakowania zgodnego z dokumentacj techniczn wszystkich elementów rozdzielnicy zawartych w dokumentacji, przeprowadzeniem wymaganych prób i bada oraz potwierdzenie protokołami kwalifikujcymi prefabrykat do montau, jako element instalacji elektrycznej, opakowaniem i przygotowaniem do transportu na miejsce zamontowania, 2
