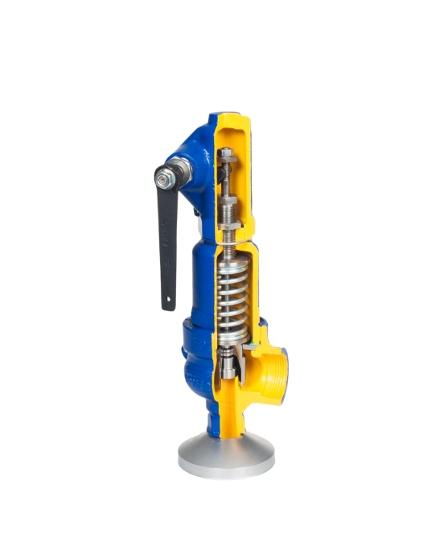

1 ZAWÓR EZPIEZEŃSTWA PEŁNOSKOKOWY zarmak materiał kadłuba ciśnienie nominalne średnica nominalna max. temperatura ex.indeks żeliwo sferoidalne 16 bar EHY wykonanie zaworów zgodnie z wymaganiami normy PN EN ISO wysoki stopień szczelności ZASTOSOWANIE MEDIA przemysł woda ciepłownictwo powietrze energetyka para wodna inne neutralne ciecze, gazy i pary 1/6

2 MATERIAŁY materiał kadłuba standard wykonanie, 02-1, 03-1, 04-1, 05-1, 06-1, 07-1, 08-1 kadłub siedlisko 3 grzyb 4 dzwon 5 kołpak 6 trzpień 7 kaptur 8 sprężyna X39rMo X39rMo X20r X20r13* rV o zakres temperatury * dla wykonania morskiego (05, 06, 07, 08) trzpień wykonany z materiału X17rNi16-2 2/6

3 WYMIARY Do A G a cal G1 b S1 S2 iśnienie początku otwarcia min max H d1xd2 2 20x ¾ 15 1¼ ,5 16* 3,4 25x ½ ,5 16* 4,1 32x ¼ ,5 16* 5,4 kg bar * dla kotłów parowych obowiązują ograniczenia wg WUDT-U-WO-M, tj. 10 bar 3/6

4 WSPÓŁZYNNIKI WYPŁYWU Z ograniczonym skokiem Typ zaworu Dla cieczy Kdr Dla par i gazów Kdr b1=10% zakres ciśnień (bar) 0,60 0,66 0,63 0,68 0,66 0,72 zakres ciśnień (bar) b1=10% 1,5 p<16 0,26 20x32 Dla par i gazów Kdr 25x40 32x50 1,5 p<16 0,29 1,5 p<16 0,36 zakres ciśnień (bar) b1=10% 1,5 p 4 0,30 0,33 1,5 p 16 0,36 0,48 0,52 UWAGI W przypadku tworzenia się kondensatu, w najniższym miejscu instalacji wydmuchowej należy przewidzieć odwodnienie. Odwodnienie w kadłubie zaworu wykonuje się tylko na życzenie zamawiającego. Przy cieczach instalację wydmuchową należy wykonać spadowo. Zawory należy montować w pozycji pionowej. ZALEŻNOŚĆ TEMPERATURY OD IŚNIENIA iśnienie (bar) Obszar dopuszczalnych parametrów pracy PN Temperatura () 4/6

5 PODSTAWOWE DANE STANDARDOWEGO ZUJNIKA Zasięg działania []: 3 (M8); 6 (M12); 10 (M18) Napięcie zasilania [V]: D Stopień ochrony: IP67 (M8); IP68 (M12 i M18) o Temperatura pracy: Standardowa długość kabla []: 2000 Inne wykonania czujnika na specjalne zamówienie po uzgodnieniu z producentem Na życzenie klienta stosowane są czujniki pracujące w zakresie temperatur: o 5/6

6 WYKONANIA materiał kadłuba średnica nominalna żeliwo sferoidalne 16bar ciśnienie nominalne PN wykonanie Tmax 200 wykonanie podstawowe dla par i gazów wykonanie gazoszczelne dla par i gazów wykonanie z ograniczeniem skoku, do cieczy wykonanie z ograniczeniem skoku, gazoszczelne wykonanie morskie dla par i gazów wykonanie z ograniczeniem skoku, morskie wykonanie morskie, gazoszczelne 02-1 Tmax Tmax Tmax Tmax Tmax Tmax wykonanie z ograniczeniem skoku, morskie, gazoszczelne Tmax 200 ZAMAWIANIE Uprasza się o zamawianie produktu wg indeksu materiał kadłuba średnica nominalna ciśnienie nominalne PN wykonanie 020 PRZYKŁAD ZAMÓWIENIA zawór bezpieczeństwa pełnoskokowy, przyłącze, 020 żeliwo sferoidalne 020 średnica nominalna 20 ciśnienie nominalne PN16 wykonanie podstawowe dla par i gazów, 6/6
