PX133. PxLight Controller INSTRUKCJA OBSŁUGI

Wielkość: px
Rozpocząć pokaz od strony:

Download "PX133. PxLight Controller INSTRUKCJA OBSŁUGI"

Transkrypt

1 PX PxLight Controller INSTRUKCJA OBSŁUGI R

2 SPIS TREŚCI. Opis ogólny.... Warunki bezpieczeństwa.... Opis elementów sterownika..... Płyta czołowa..... Płyta tylna.... Załączanie sterownika Odtwarzanie Funkcje specjalne Tryb kolorów Programowanie kolorów Czas przejścia Ilość lamp PxLink Inicjalizacja Ustawienia indywidualne Adres DMX Balans bieli Kopiowanie parametrów do lamp Tryb Master / Slave Ustawienia no DMX Wybór języka Programowanie sterownika 7.. Programowanie parametrów Programowanie kolorów Kopiowanie kolorów Szybkość Xfade Programowanie sceny Programowanie chaserów Programowanie parametrów chasera Długość wzorca Ilość powtórzeń wzorca Kierunek Ustawianie programów Ustawianie kroku w programie Ustawianie ostatniego kroku... 5 Producent zastrzega sobie możliwość wprowadzania zmian w funkcjonowaniu i obsłudze sterownika, mających na celu ulepszenie wyrobu. PXM s.c. ul. Przemysłowa 0-70 Kraków tel.: (0 ) fax: (0 ) info@pxm.pl Internet:

3 8. Zatrzymanie Podłączenie do komputera Podłączenie sygnału DMX Wymiary Specyfikacja techniczna Deklaracja zgodności... 8 PXM s.c. ul. Przemysłowa 0-70 Kraków tel.: (0 ) fax: (0 ) info@pxm.pl Internet:

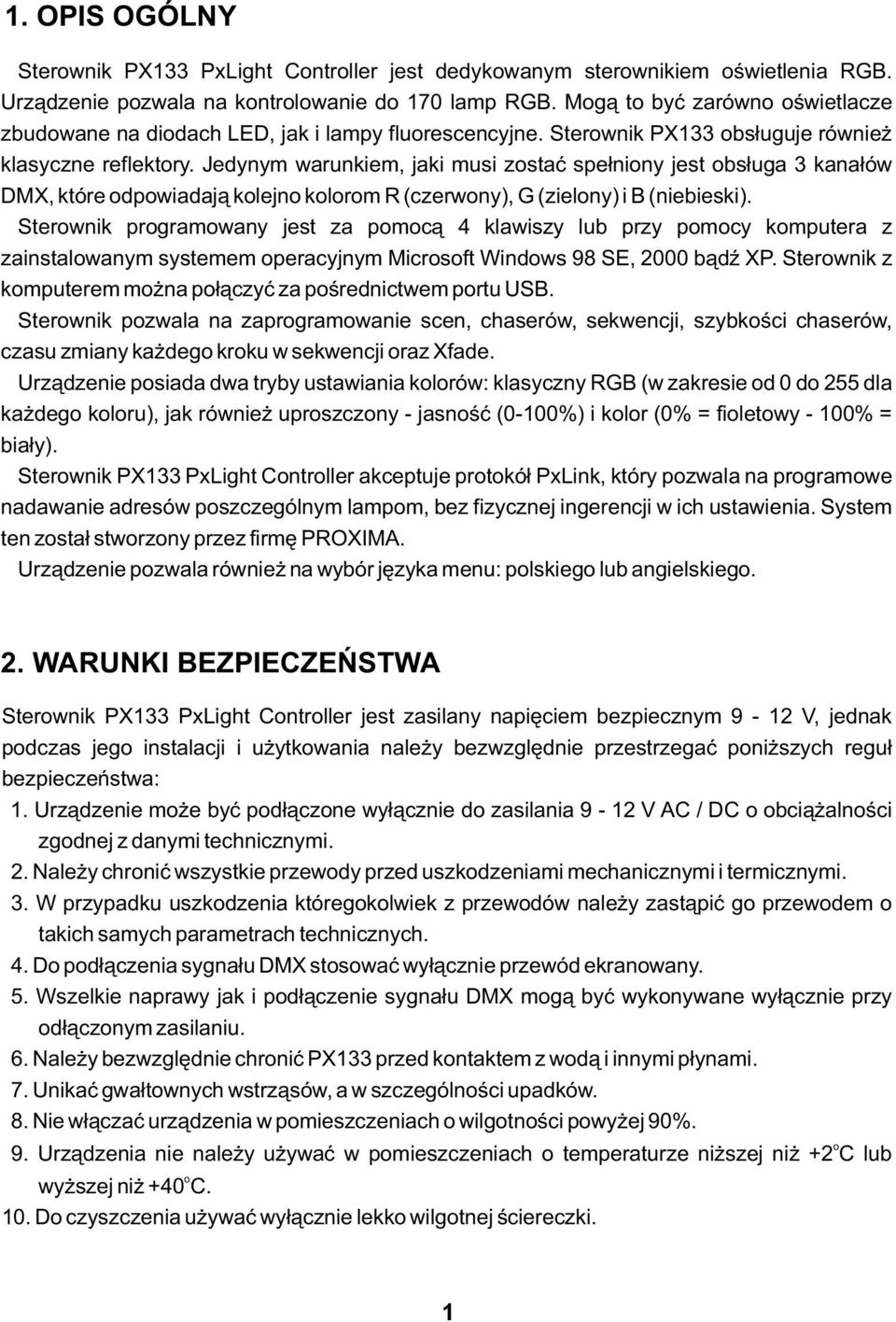

4 . OPIS OGÓLNY Sterownik PX PxLight Controller jest dedykowanym sterownikiem oświetlenia RGB. Urządzenie pozwala na kontrolowanie do 70 lamp RGB. Mogą to być zarówno oświetlacze zbudowane na diodach LED, jak i lampy fluorescencyjne. Sterownik PX obsługuje również klasyczne reflektory. Jedynym warunkiem, jaki musi zostać spełniony jest obsługa kanałów DMX, które odpowiadają kolejno kolorom R (czerwony), G (zielony) i B (niebieski). Sterownik programowany jest za pomocą klawiszy lub przy pomocy komputera z zainstalowanym systemem operacyjnym Microsoft Windows 98 SE, 000 bądź XP. Sterownik z komputerem można połączyć za pośrednictwem portu USB. Sterownik pozwala na zaprogramowanie scen, chaserów, sekwencji, szybkości chaserów, czasu zmiany każdego kroku w sekwencji oraz Xfade. Urządzenie posiada dwa tryby ustawiania kolorów: klasyczny RGB (w zakresie od 0 do 55 dla każdego koloru), jak również uproszczony - jasność (0-00%) i kolor (0% = fioletowy - 00% = biały). Sterownik PX PxLight Controller akceptuje protokół PxLink, który pozwala na programowe nadawanie adresów poszczególnym lampom, bez fizycznej ingerencji w ich ustawienia. System ten został stworzony przez firmę PROXIMA. Urządzenie pozwala również na wybór języka menu: polskiego lub angielskiego.. WARUNKI BEZPIECZEŃSTWA Sterownik PX PxLight Controller jest zasilany napięciem bezpiecznym 9 - V, jednak podczas jego instalacji i użytkowania należy bezwzględnie przestrzegać poniższych reguł bezpieczeństwa:. Urządzenie może być podłączone wyłącznie do zasilania 9 - V AC / DC o obciążalności zgodnej z danymi technicznymi.. Należy chronić wszystkie przewody przed uszkodzeniami mechanicznymi i termicznymi.. W przypadku uszkodzenia któregokolwiek z przewodów należy zastąpić go przewodem o takich samych parametrach technicznych.. Do podłączenia sygnału DMX stosować wyłącznie przewód ekranowany. 5. Wszelkie naprawy jak i podłączenie sygnału DMX mogą być wykonywane wyłącznie przy odłączonym zasilaniu. 6. Należy bezwzględnie chronić PX przed kontaktem z wodą i innymi płynami. 7. Unikać gwałtownych wstrząsów, a w szczególności upadków. 8. Nie włączać urządzenia w pomieszczeniach o wilgotności powyżej 90%. o 9. Urządzenia nie należy używać w pomieszczeniach o temperaturze niższej niż + C lub o wyższej niż +0 C. 0. Do czyszczenia używać wyłącznie lekko wilgotnej ściereczki.

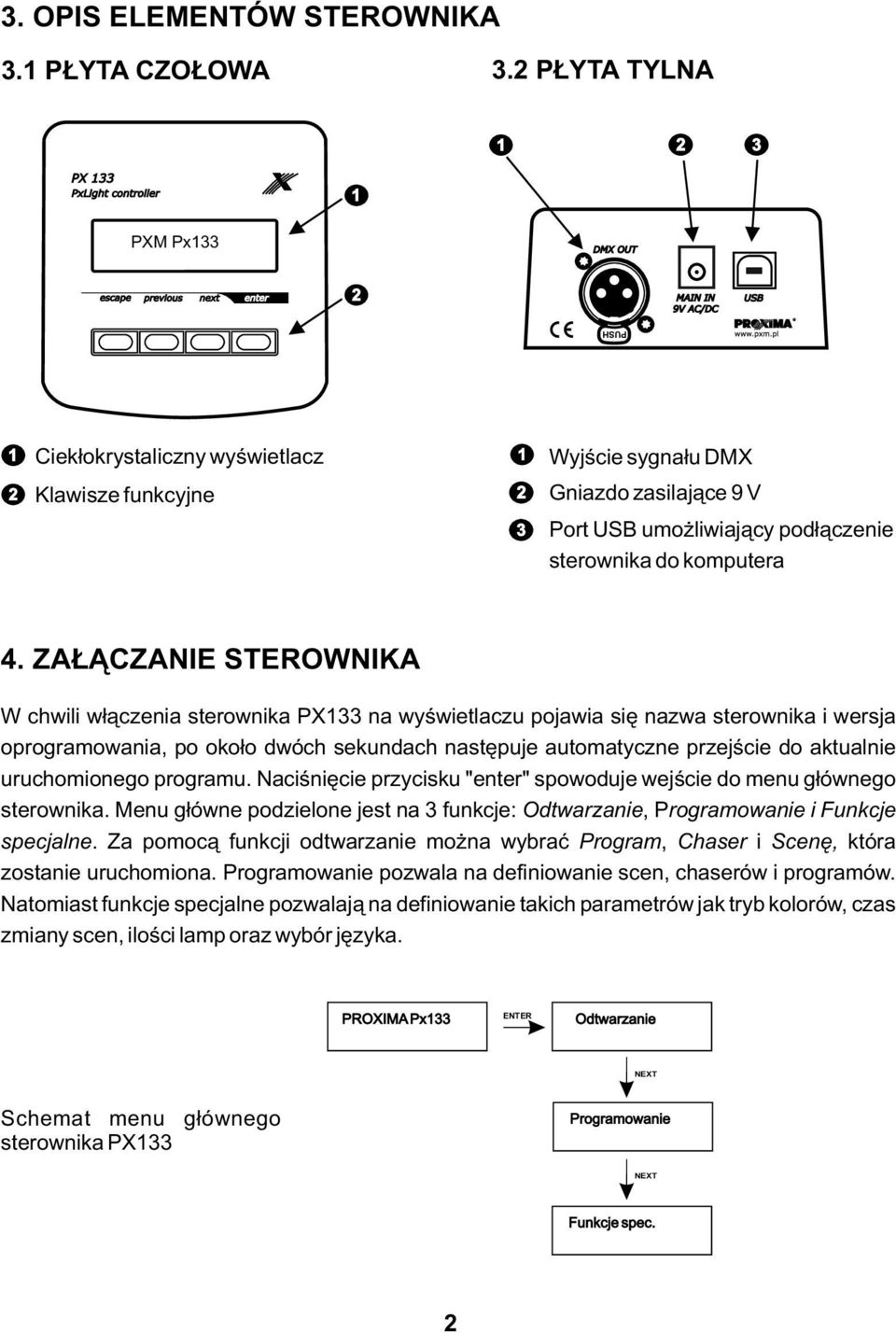

5 . OPIS ELEMENTÓW STEROWNIKA. PŁYTA CZOŁOWA. PŁYTA TYLNA PXM Px PUSH Ciekłokrystaliczny wyświetlacz Wyjście sygnału DMX Klawisze funkcyjne Gniazdo zasilające 9 V Port USB umożliwiający podłączenie sterownika do komputera. ZAŁĄCZANIE STEROWNIKA W chwili włączenia sterownika PX na wyświetlaczu pojawia się nazwa sterownika i wersja oprogramowania, po około dwóch sekundach następuje automatyczne przejście do aktualnie uruchomionego programu. Naciśnięcie przycisku "enter" spowoduje wejście do menu głównego sterownika. Menu główne podzielone jest na funkcje: Odtwarzanie, P rogramowanie i Funkcje specjalne. Za pomocą funkcji odtwarzanie można wybrać Program, Chaser i Scenę, która zostanie uruchomiona. Programowanie pozwala na definiowanie scen, chaserów i programów. Natomiast funkcje specjalne pozwalają na definiowanie takich parametrów jak tryb kolorów, czas zmiany scen, ilości lamp oraz wybór języka. PROXIMA Px Odtwarzanie Schemat menu głównego sterownika PX Programowanie Funkcje spec.

6 5. ODTWARZANIE Odtwarzanie pozwala na uruchomienie wcześniej zaprogramowanych scen, chaserów lub programów.. Wejdź w opcję Odtwarzanie.. Klawiszami next i previous wybierz scenę, chaser lub program.. Klawiszami next i previous wybierz odpowiedni zestaw jaki chcesz odtworzyć.. Naciśnij "enter", by rozpocząć odtwarzanie. Odtwarzanie Scena Chaser ESCAPE Chaser Program Stop 6. FUNKCJE SPECJALNE Dzięki funkcją specjalnym masz możliwość ustawienia trybu wyboru kolorów, czasu przejścia między scenami, ilości lamp podłączonych do sterownika, języka w jakim mają pojawiać się komunikaty na wyświetlaczu jak również parametrów PxLink. Schemat poniżej pokazuje w jaki sposób poruszać się po opcjach funkcji specjalnych. Funkcje spec. Tryb kolorow Czas Ilosc lamp PxLink Jezyk

7 6.. TRYB KOLORÓW Sterownik PX może pracować w trybie -kanałowym lub -kanałowym. Praca w trybie - kanałowym polega na ustawieniu każdego z kolorów oddzielnie: R (czerwony), G (zielony), B (niebieski). Natomiast praca w trybie -kanałowym polega na wyborze jasności i jednego z 56 zdefiniowanych przez producenta kolorów. UWAGA: Zmiana trybu regulacji kolorów powoduje usunięcie z pamięci wszystkich dotychczasowych ustawień kolorów, dlatego na wybór sposobu sterowania należy zdecydować się przed programowaniem scen, chaserów i programów. Ponadto przypadkowa zmiana tego parametru jest zabezpieczona dodatkowym pytaniem: Nadpisać kolory Kontynuować? 6... PROGRAMOWANIE KOLORÓW Aby zaprogramować kolory:. Wejdź w opcje Funkcje specjalne.. Przyciskami next i previous ustaw opcję Tryb kolorów.. Zostaniesz zapytany o nadpisanie kolorów. Wyrażenie zgody (przez naciśnięcie przycisku enter ), spowoduje zmianę wszystkich poprzednich ustawień kolorów, jakie wykonałeś do tej pory., 5. Przyciskami next i previous wybierz odpowiedni tryb kolorów, RGB lub Kolor / jasność. 6. Zatwierdź wybrane parametry klawiszem "enter". Funkcje spec. Tryb kolorow Nadpisac kolory Kontynuowac? Tryb kolorow Tryb kolorow CZAS PRZEJŚCIA Jest to czas, w którym odbywa się pełne płynne przejście między zmienianymi przez nas kolejnymi scenami lub chaserami. Aby początkowe rozświetlenie sceny / chasera oraz ich wygasanie nie było zbyt gwałtowne, parametr ten definiuje także czas, w jakim scena lub chaser osiąga ustawione natężenie światła i w jakim stopniowo gaśnie.. Przejdź do ustawień Funkcje specjalne.,. Przyciskami next i previous ustaw opcję Czas przejścia.. Przyciskami next i previous ustaw wybraną wartość. 5. Zatwierdź ustawienia klawiszem "enter".

8 Funkcje spec. Tryb kolorow Czas przejscia Czas przejscia Czas [s]: 0 6. ILOŚĆ LAMP Sterownik PX pozwala na jednoczesne wysterowanie 70 lamp. Jeśli jednak podłączonych jest mniej lamp, to nie ma potrzeby aby urządzenie pracowało w trybie 70. Należy pamiętać, że im więcej podłączonych lamp, tym sterowanie jest wolniejsze. Dlatego optymalnym rozwiązaniem jest zdefiniować ich ilość zgodnie z faktyczną liczbą podłączonych lamp.. Wejdź w ustawienia Funkcje specjalne.. Przyciskami next i previous ustaw opcję Ilość lamp.. Przyciskami next i previous ustaw odpowiednią ilość lamp.. Zatwierdź ustawienia klawiszem "enter". Funkcje spec. Ilosc lamp Ilosc lamp 6.. PxLink PxLink jest zastrzeżonym znakiem towarowym przypisanym do opracowanego przez firmę PROXIMA protokołu zdalnego programowania odbiorników sygnału DMX za pomocą linii DMX. Jest to szczególnie przydatne w sytuacjach, w których dostęp do lampy jest utrudniony lub uciążliwy (na przykład ze względu na miejsce montażu). PxLink Inicjalizacja Schemat opcji PxLink Ustawienia Tryb Ustawienia 5

9 6... INICJALIZACJA Proces inicjalizacji służy zdalnemu nadaniu fizycznych adresów (nie tożsamych z adresami DMX) poszczególnym lampom. Każdej z lamp zostaje przypisany kolejny numer, co ułatwia późniejsze sterowanie. Inicjalizację należy wykonać po każdej instalacji systemu DMX. UWAGA: Przy dużych instalacjach z wieloma lampami inicjalizacja może trwać nawet kilkadziesiąt sekund. Inicjalizacja Wykonac? Inicjalizacja Koniec ESCAPE Inicjalizacja 6... USTAWIENIA INDYWIDUALNE Można tu zadecydować o przypisaniu lampie wybranego adresu DMX, ustawić balans bieli oraz, w razie potrzeby, skopiować powyższe ustawienia do innych lamp.. Ustaw funkcję Adresowanie DMX.,. Przyciskami next i previous wybierz odpowiednią lampę. Lampa zaświeci się, aby zasygnalizować wybór., 5. Teraz masz możliwość ustawienia dla wybranej lampy adresu DMX i balansu bieli. Ustawienia indywidualne Lampa Lampa Adres DMX 6... ADRES DMX 5 Balans bieli Funkcja pozwala zdalnie ustawić adres DMX oddzielnie dla każdej lampy. Można wybierać spośród wartości w przedziale od do 5.. Ustaw opcję Adres DMX.,. Przyciskami next i previous ustaw odpowiedni adres DMX.. Zatwierdź ustawienia klawiszem "enter". Adres DMX 5 6

10 6... BALANS BIELI Czasami mogą pojawić się kłopoty z osiągnięciem barwy białej na diodach LED z serii RGB. Może to być spowodowane stosowaniem diod o różnych parametrach technicznych. Z tego powodu sterownik PX został wyposażony w funkcję balansu bieli, za pomocą której można dobrać właściwą temperaturę barwy dla pełnego wysterowania wszystkich trzech wyjść (kolor biały).. Wejdź w opcję Balans bieli.. Przyciskami next i previous ustaw odpowiedni kolor do regulacji.. Zredukuj intensywność zbyt jasnego koloru.. Zatwierdź ustawienia klawiszem "enter". Balans bieli R 0-50 G 0-50 B KOPIOWANIE PARAMETRÓW DO LAMP Ustawienia adresu DMX oraz balansu bieli każdej lampy skonfigurowane z pomocą protokołu PxLink można przesłać do wybranych kolejnych lamp, bez potrzeby ustawiania każdej z osobna. Pozwala na to funkcja Kopiuj do lamp, która umożliwia kopiowanie ustawień poszczególnych lamp na szereg kolejnych. 7

11 Kopiuj do lamp Od numeru Aby skopiować ustawienia adresu DMX oraz balansu bieli:. Przejdź do funkcji Skopiuj do lamp.. W funkcji Od numeru, przyciskami next i previous wybierz numer pierwszej lampy z zakresu do którego chcesz skopiować kolor.. W funkcji Do numeru, przyciskami next i previous wybierz numer ostatniej lampy z zakresu, do którego chcesz skopiować kolor. Numer lampy Od numeru musi być zawsze mniejszy lub równy numerowi lampy Do numeru Do numeru 5 Wykonaj TRYB MASTER / SLAVE Tryb Master wymusza na wybranej przez nas lampie, by stała się nadajnikiem sygnału DMX i wysyłała do innych swój program. Tryb Wszystkie slave ustawia wszystkie lampy jako odbiorniki DMX. Aby ustawić jedną z lamp w trybie Master:. Wejdź w opcję Tryb Master / Slave.,. Ustaw opcję Numer lampy Master i przyciskami next i previous ustaw odpowiednią wartość.. Zatwierdź ustawienia klawiszem "enter". Aby podporządkować wszystkie lampy zewnętrznemu sterownikowi: 5. Wybierz opcję Wszystkie Slave. 6. Zatwierdź te ustawienia przyciskiem enter. Tryb Master/Slave Numer lampy 70 5 Wszystkie SLAVE Ustaw 6 8

12 6... USTAWIENIA no DMX Pozwalają zdefiniować reakcję lamp na brak sygnału DMX. Do wyboru są cztery możliwości: lampy gasną, świecą pełnym światłem, odtwarzają wybrany program lub scenę. Ustawienia Lampa wylaczona Lampa zalaczona. Ustaw funkcję Ustawienia no DMX. Zaznacz funkcję Lampa wyłączona.. Zaznacz funkcję Lampa załączona.. Jeżeli chcesz w trybie no DMX ustawić scenę musisz zaznaczyć funkcję Scena. 5 Scena Kolor 0 R-B 6 00 RGB 7 Jasnosc Program Numer programu 5, 6. Ustaw odpowiedni Kolor. 7, 8. Ustaw odpowiednią Jasność. 9. Jeżeli w trybie no DMX chcesz ustawić Program, musisz otworzyć funkcję Program. 0,. Ustaw Numer programu.,. Ustaw Szybkość dla wybranego programu., 5. Ustaw Xfade*. Szybkosc 6 0. s 5 s Xfade 0 % 5 *patrz punkt 7.., str.. 00 % 9

13 6.5. WYBÓR JĘZYKA Sterownik PX posiada możliwość wyboru języka polskiego lub angielskiego. Aby ustawić jeden z dostępnych języków menu:. Przejdź do funkcji Język.. Przyciskami next i previous ustaw odpowiedni język.. Zatwierdź ustawienia klawiszem "enter". Jezyk Polski English 7. PROGRAMOWANIE STEROWNIKA 7.. PROGRAMOWANIE PARAMETRÓW Sterownik PX PxLight Controller pozwala na zaprogramowanie własnych scen, chaserów, sekwencji, szybkości chaserów, czasu zmiany każdego kroku w sekwencji oraz Xfade. W chaserach, jak i w programach istnieje możliwość ustawienia kolorów, kopiowania kolorów, ustawienia szybkości, jak również Xfade. Jednakże bez względu na to, która z funkcji jest programowana, opcje te ustawia się w sposób identyczny. PROXIMA Px Odtwarzanie Programowanie Programy Funkcje spec. Chasery Sceny 7... PROGRAMOWANIE KOLORÓW Urządzenie posiada możliwość ustawienia kolorów RGB (w zakresie od 0 do 55 dla każdego koloru), jak również możliwość ustawienia kolorów w trybie kolor / jasność. Bez względu na to czy programuje się scenę, chaser czy program, definiowanie trybu kolorów przebiega w ten sam sposób. 0

14 Aby ustawić lampę w trybie RGB:. Wybierz lampę którą chcesz wysterować.,. Przyciskami next i previous wybierz kolor a następnie go zdefiniuj.. Potwierdź ustawienia klawiszem "enter". Lampa Lampa Lampa Czerwony Zielony Niebieski Czerwony Aby ustawić lampę w trybie Kolor / jasność:. Wybierz lampę, którą chcesz wysterować... Dla wartości Kolor ustaw, z zakresu od do 00, odpowiedni kolor lampy. Dla wartości Jasność ustaw odpowiednią jasność, z zakresu od do 00%.. Potwierdź ustawienia klawiszem "enter". Schemat prezentuje pełne kolory w trybie Kolor / jasność: Kolor fioletowy: 0 R-B Kolor czerwony: 6 R Kolor żółty: R-G Kolor zielony: 9 G Cyjan: 66 G-B Kolor niebieski: 8, 8 B Kolor biały: 99, 00 RGB Lampa Lampa Lampa Kolor Jasnosc Kolor Jasnosc Litery pojawiające się obok numeru koloru oznaczają tu "pełne" kolory KOPIOWANIE KOLORÓW Ustawiony kolor i jasność z jednej lampy można skopiować do ciągu innych.. Przejdź do funkcji Skopiuj do lamp.. W funkcji Od numeru, przyciskami next i previous wybierz numer pierwszej lampy z szeregu, na który chcesz skopiować kolor.. W funkcji Do numeru, przyciskami next i previous wybierz numer ostatniej lampy z szeregu, na który chcesz skopiować kolor.. Wykonaj kopiowanie.

15 Skopiuj do lamp Od numeru 70 Numer lampy Od numeru musi być zawsze mniejszy lub równy numerowi lampy Do numeru Do numeru 70 Wykonaj 7... SZYBKOŚĆ Szybkość określa czas trwania kroku.. Przejdź do funkcji Parametry.. Przyciskami next lub previous wybierz opcję Szybkość.. Ustaw odpowiednią szybkość przyciskami next i previous.. Zatwierdź ustawienia klawiszem "enter". Parametry Szybkosc Szybkosc Czas [s]: Xfade Xfade określa płynność pojawiania się koloru, jak również jasności. Im wyższa wartość tym płynność jest większa. Maksymalna wartość wynosi 00%, minimalna 0%. Przy minimalnej wartości przejście z jednego koloru do drugiego następuje w formie skoku.. Przejdź do funkcji Parametry.. Przyciskami next lub previous ustaw opcję Xfade.. Przyciskami next lub previous ustaw odpowiednia wartość.. Zatwierdź ustawienia klawiszem "enter". Parametry Xfade Xfade

16 7.. PROGRAMOWANIE SCENY Scena jest statyczną prezentacją świateł. Urządzenie zezwala na zaprogramowanie 0 scen.. Ustaw opcję Programowanie.. Wybierz opcję Sceny.. Wybierz numer sceny jaką chcesz zaprogramować.. Ustaw wartości kolorów dla poszczególnych lamp. Programowanie Sceny Scena Lampa Lampa 7.. PROGRAMOWANIE CHASERÓW Lampa Chaser jest powtarzającą się dynamiczną sekwencją świateł. W pamięci sterownika mieszczą się cztery chasery.. Przejdź do funkcji Programowanie.. Przyciskami next lub previous wybierz opcję Chasery.. Wybierz chaser, który chcesz programować.. Wybierz Lampy, jakie chcesz zaprogramować i ustaw dla nich wybrane wartości kolorów. 5. Zaprogramuj pozostałe parametry Chasera. Chaser Programowanie Chasery Lampy 5 Parametry Warto dodać, że przy ustawieniu większej ilości lamp, niż fizycznie mamy do dyspozycji można osiągać interesujące efekty, np. dysponując 8 lampami w menu Funkcje specjalne - Ilość lamp zadeklarować 6. W konsekwencji definiując chaser możemy uzyskać wrażenie uciekających świateł. Poniżej przykład wykorzystania takiej możliwości: Chaser Lampy Lampa Czerwony Wyk. kopiowanie Od numeru Do numeru PREV Kopiuj do lamp

17 7... PROGRAMOWANIE PARAMETRÓW CHASERA 7... DŁUGOŚĆ WZORCA Długość wzorca określa, co która kolejna lampa będzie powtarzać ustawienia poprzedniczek. Dla przykładu, ustawiając pierwszą lampę w kolorze czerwonym i długość wzorca równą, kolejną świecącą na czerwono lampą będzie lampa nr.. Przejdź do funkcji Parametry.. Wybierz opcję Długość wzorca.. Za pomocą przycisków next i previous wybierz odpowiednią wartość.. Zatwierdź ustawienia klawiszem "enter". Parametry Dlugosc wzorca Dlugosc wzorca 7... ILOŚĆ POWTÓRZEŃ WZORCA Ilość powtórzeń określa, na ile kolejnych, określonych przez długość wzorca lamp, ma być powtarzany kolor z pierwotnej lampy. Dla przykładu: definiując lampę pierwszą jako czerwoną, ustalając długość wzorca równą, zaś ilość jego powtórzeń jako, na czerwono rozbłysną lampy nr, oraz 5.. Przejdź do funkcji Parametry.. Ustaw opcję Ilość powtórzeń.. Przyciskami next lub previous ustaw odpowiednią wartość.. Zatwierdź ustawienia klawiszem "enter". Parametry Ilosc powtorzen Ilosc powtorzen 7... KIERUNEK Za pomocą opcji kierunek, możemy określić w którą stronę mają przechodzić kolory.. Przejdź do funkcji Parametry.. Ustaw opcję Kierunek.. Przyciskami next lub previous ustaw odpowiednią wartość.. Zatwierdź ustawienia klawiszem "enter". Parametry Kierunek Kierunek Kierunek

18 7.. USTAWIANIE PROGRAMÓW Program jest to zespół scen, które następują po sobie. W programie, poza opcjami jakie były dostępne w scenach, dodatkowo możemy ustawić szybkość zmiany następujących po sobie scen, Xfade czyli płynność zmiany kolorów, jak również ostatni krok, określający na którym z zaprogramowanych kroków ma kończyć się i rozpoczynać odtwarzanie na nowo dany program. Można zaprogramować do programów składających się z kroków każdy. Aby zdefiniować program:. Przejdź do funkcji Programowanie.. Ustaw opcję Programy.. Ustaw numer programu który zamierzasz zaprogramować. Programowanie Programy Program 7... USTAWIANIE KROKU W PROGRAMIE Aby zdefiniować parametry poszczególnychkroków w programie:. Przejdź do funkcji danego programu.. Wybierz numer kroku, który zamierzasz ustawić.. Ustaw dla tego kroku kolor lamp.. Ustaw pozostałe parametry takie jak Szybkość oraz Xfade. Program Krok Lampy Parametry 7... USTAWIANIE OSTATNIEGO KROKU Ostatni krok określa na którym dokładnie kroku dany program się kończy. Aby ustawić ostatni krok programu:. Przejdź do ustawień danego kroku.. Przyciskami next lub previous ustaw opcję Parametry.. Przyciskami next lub previous ustaw opcję Ostatni krok.. Zaznacz klawiszem "enter" opcję Ostatni krok Tak. Krok 5 Parametry Ostatni krok Ostatni krok Ostatni krok 5

19 5 mm 8. ZATRZYMANIE Aby zatrzymać odtwarzanie:. Przejdź do funkcji Odtwarzanie.. Przyciskami next lub previous zaznacz opcję Stop.. Potwierdź ustawienia klawiszem "enter". Odtwarzanie Stop 9. PODŁĄCZENIE DO KOMPUTERA Sterownik PX może zostać podłączony do komputera. Podłączenie odbywa się za pośrednictwem portu USB. Samo oprogramowanie, za pomocą którego możliwe jest programowanie sterownika może zostać uruchomione na komputerach klasy PC z zainstalowanym systemem operacyjnym Microsoft Windows 98 SE, 000 oraz XP. Oprogramowanie oraz jego aktualizacje można ściągnąć nieodpłatnie ze strony 0. PODŁĄCZENIE SYGNAŁU DMX PUSH DMX - DMX + EKRAN. masa. DMX (-) OSTATNIE URZĄDZENIE. DMX (+) PUSH REZYSTOR 0 Ohm. Do łączenia najlepiej stosować przewód mikrofonowy (dwie żyły w ekranie). Urządzenia należy łączyć szeregowo. W celu rozgałęzienia linii DMX należy zastosować DMX splitter (PX09). Maksymalnie w linii DMX można podłączyć urządzenia 5. Maksymalna długość linii DMX to 500 metrów 6. W ostatnim urządzeniu do wyjścia DMX koniecznie musi być wpięty terminator, czyli rezystor 0 Ohm między i pinem gniazda XLR. WYMIARY 0mm PUSH 5 mm 6

20 . DANE TECHNICZNE - kanały DMX - zasilanie - pobór mocy - programowanie - PxLink - wymiary - szerokość - wysokość - głębokość V AC 50 ma sceny (0) chasery () programy () tak 0mm 5mm 5mm 7

21 Konsole teatralne i estradowe Cyfrowe ściemniacze mocy SYSTEM dmx Sterowniki ARCHITEKTONICZNE OŚWIETLENIE LED ul. Przemysłowa 0-70 Kraków tel: fax: info@pxm.pl DEKLARACJA ZGODNOŚCI z dyrektywą nr 89/6/EWG Nazwa producenta: Adres producenta: PXM s.c. ul. Przemysłowa 0-70 Kraków deklarujemy, że nasz wyrób: Nazwa towaru: Kod towaru: PxLight Controller PX jest zgodny z następującymi normami: EMC: PN-EN 550- PN-EN 550- Dodatkowe informacje: Podłączenie sygnału DMX musi być wykonane przewodem ekranowanym, połączonym z pinem GND Kraków, mgr inż. Marek Żupnik. 8
