1 Regulatory i Oprzyrządowanie

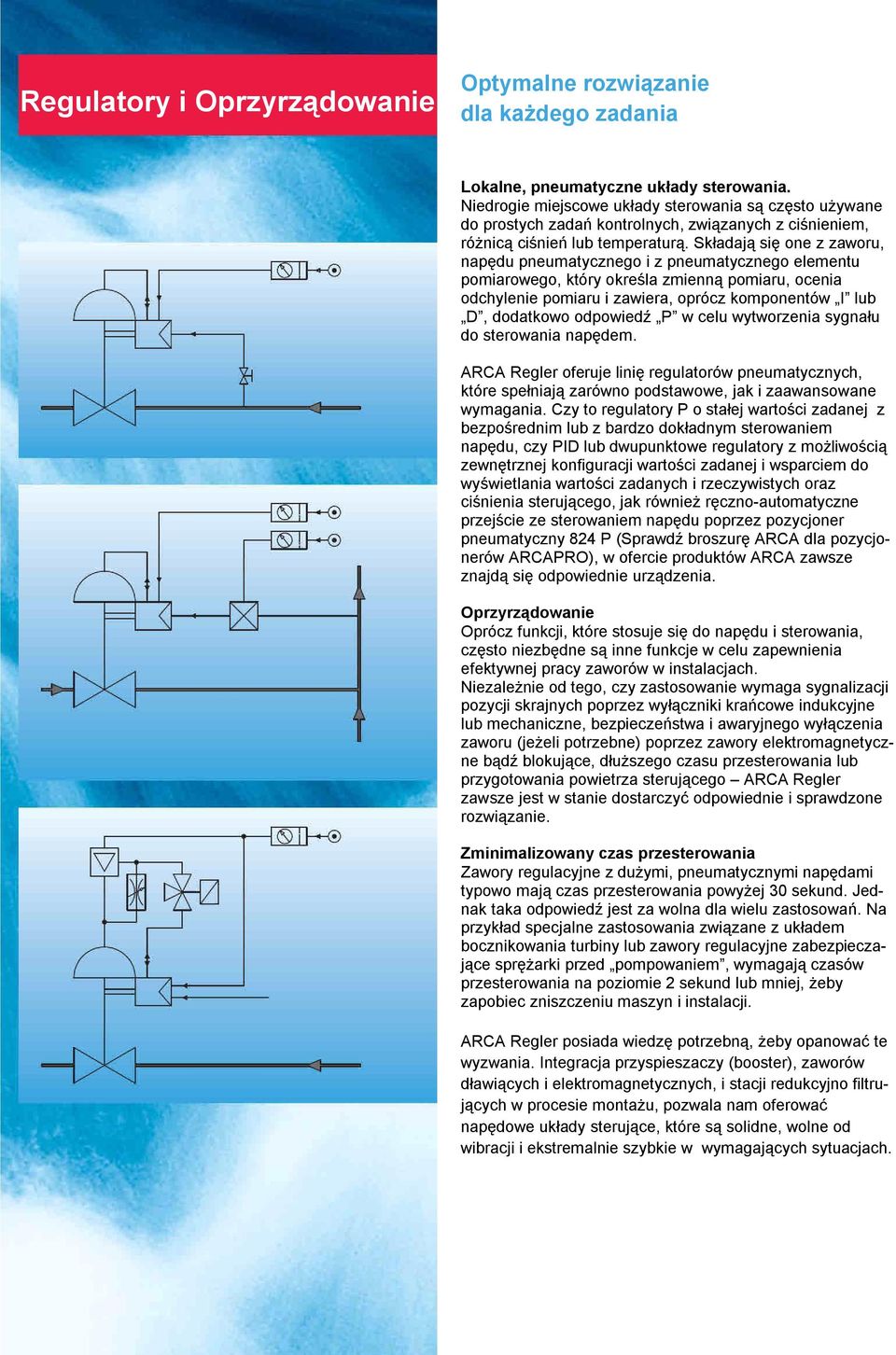

2 Regulatory i Oprzyrządowanie Optymalne rozwiązanie dla każdego zadania Lokalne, pneumatyczne układy sterowania. Niedrogie miejscowe układy sterowania są często używane do prostych zadań kontrolnych, związanych z ciśnieniem, różnicą ciśnień lub temperaturą. Składają się one z zaworu, napędu pneumatycznego i z pneumatycznego elementu pomiarowego, który określa zmienną pomiaru, ocenia odchylenie pomiaru i zawiera, oprócz komponentów I lub D, dodatkowo odpowiedź P w celu wytworzenia sygnału do sterowania napędem. ARCA Regler oferuje linię regulatorów pneumatycznych, które spełniają zarówno podstawowe, jak i zaawansowane wymagania. Czy to regulatory P o stałej wartości zadanej z bezpośrednim lub z bardzo dokładnym sterowaniem napędu, czy PID lub dwupunktowe regulatory z możliwością zewnętrznej konfiguracji wartości zadanej i wsparciem do wyświetlania wartości zadanych i rzeczywistych oraz ciśnienia sterującego, jak również ręczno-automatyczne przejście ze sterowaniem napędu poprzez pozycjoner pneumatyczny 824 P (Sprawdź broszurę ARCA dla pozycjonerów ARCAPRO), w ofercie produktów ARCA zawsze znajdą się odpowiednie urządzenia. Oprzyrządowanie Oprócz funkcji, które stosuje się do napędu i sterowania, często niezbędne są inne funkcje w celu zapewnienia efektywnej pracy zaworów w instalacjach. Niezależnie od tego, czy zastosowanie wymaga sygnalizacji pozycji skrajnych poprzez wyłączniki krańcowe indukcyjne lub mechaniczne, bezpieczeństwa i awaryjnego wyłączenia zaworu (jeżeli potrzebne) poprzez zawory elektromagnetyczne bądź blokujące, dłuższego czasu przesterowania lub przygotowania powietrza sterującego ARCA Regler zawsze jest w stanie dostarczyć odpowiednie i sprawdzone rozwiązanie. Zminimalizowany czas przesterowania Zawory regulacyjne z dużymi, pneumatycznymi napędami typowo mają czas przesterowania powyżej 30 sekund. Jednak taka odpowiedź jest za wolna dla wielu zastosowań. Na przykład specjalne zastosowania związane z układem bocznikowania turbiny lub zawory regulacyjne zabezpieczające sprężarki przed pompowaniem, wymagają czasów przesterowania na poziomie 2 sekund lub mniej, żeby zapobiec zniszczeniu maszyn i instalacji. ARCA Regler posiada wiedzę potrzebną, żeby opanować te wyzwania. Integracja przyspieszaczy (booster), zaworów dławiących i elektromagnetycznych, i stacji redukcyjno filtrujących w procesie montażu, pozwala nam oferować napędowe układy sterujące, które są solidne, wolne od wibracji i ekstremalnie szybkie w wymagających sytuacjach.

3 Regulatory pneumatyczne Regulator ciśnienia typu 902 Roboter Regulator ciśnienia typu 902 jest kompaktowym regulatorem pomiarowym, który mierzy ciśnienie i różnicę ciśnień i jest montowany bezpośrednio na napędzie pneumatycznym. Ciśnienie, które ma być regulowane generuje siłę poprzez system pomiarowy ( mieszek lub membrana). Ta siła jest następnie porównywana do siły na nastawialnej sprężynie i używana do stworzenia ciśnienia sterującego poprzez system dysza/klapa. Sprzężenie zwrotne od trzpienia napędu zamyka pętle regulacji. Roboter może być używany do regulowania ciśnienia przepływu gazu, pary lub płynu w instalacjach przemysłowych. Regulator temperatury typu 910 Regulator temperatury typu 910 jest ekstremalnie wytrzymałym regulatorem pomiarowym do regulowania temperatury. Jest instalowany bezpośrednio na punkcie pomiarowym i generuje ciśnienie sterujące potrzebne dla napędu poprzez wydłużony drążek i system dysza/klapa. Kalibrowana skala umożliwia konfigurowanie wartości zadanych. Napęd pneumatyczny z zaworem może być umiejscowiony dalej za punktem pomiarowym. Regulator temperatury typu 910 jest używany do regulowania temperatury w centralnych układach chłodzenia, w różnych zastosowaniach. Oprzyrządowanie Sygnalizator typ 827S Sygnalizator typu 827S nadaje się do sygnalizowania pozycji pośrednich i krańcowych. Jest zamontowany na wspornikach napędu zgodnie ze standardem NAMUR lub ARCA i mierzy skok zaworu używając opatentowanej, kasującej luzy, metody sprzężenia zwrotnego ARCAPLUG. Do wskazywania pozycji zaworu można wykorzystać maksymalnie trzy indukcyjne inicjatory szczelinowe, uruchamiane za pomocą nastawialnych krzywek. Czujniki zbliżeniowe Pośrednie i krańcowe pozycje mogą być wykrywane przez zewnętrzne indukcyjne sensory zbliżeniowe zamontowane do żeber NAMUR na wspornikach napędu. Płytka stykowa na wrzecionie napędu wyzwala sygnał czujnika. Przełączniki mechaniczne Czujniki mechaniczne ze stycznikami mogą także być zamontowane do napędów ARCA w celu sygnalizacji pośrednich lub krańcowych pozycji. Wyłączniki rolkowe lub trzpieniowe są zamontowane do wsporników napędu zgodnie ze standardem NAMUR i uruchamiane przez płytkę stykową. Zawory elektromagnetyczne i blokujące Zawory elektromagnetyczne mogą być używane do otwierania bądź zamykania zaworu lub umożliwienia bezpiecznej dezaktywacji zaworów regulacyjnych. Pneumatyczne zawory blokujące pozwalają zablokować ciśnienie sterujące napędu kiedy ciśnienie powietrza spada poniżej ustawionej wartości progu, tak że zawór pozostaje w swojej aktualnej pozycji.

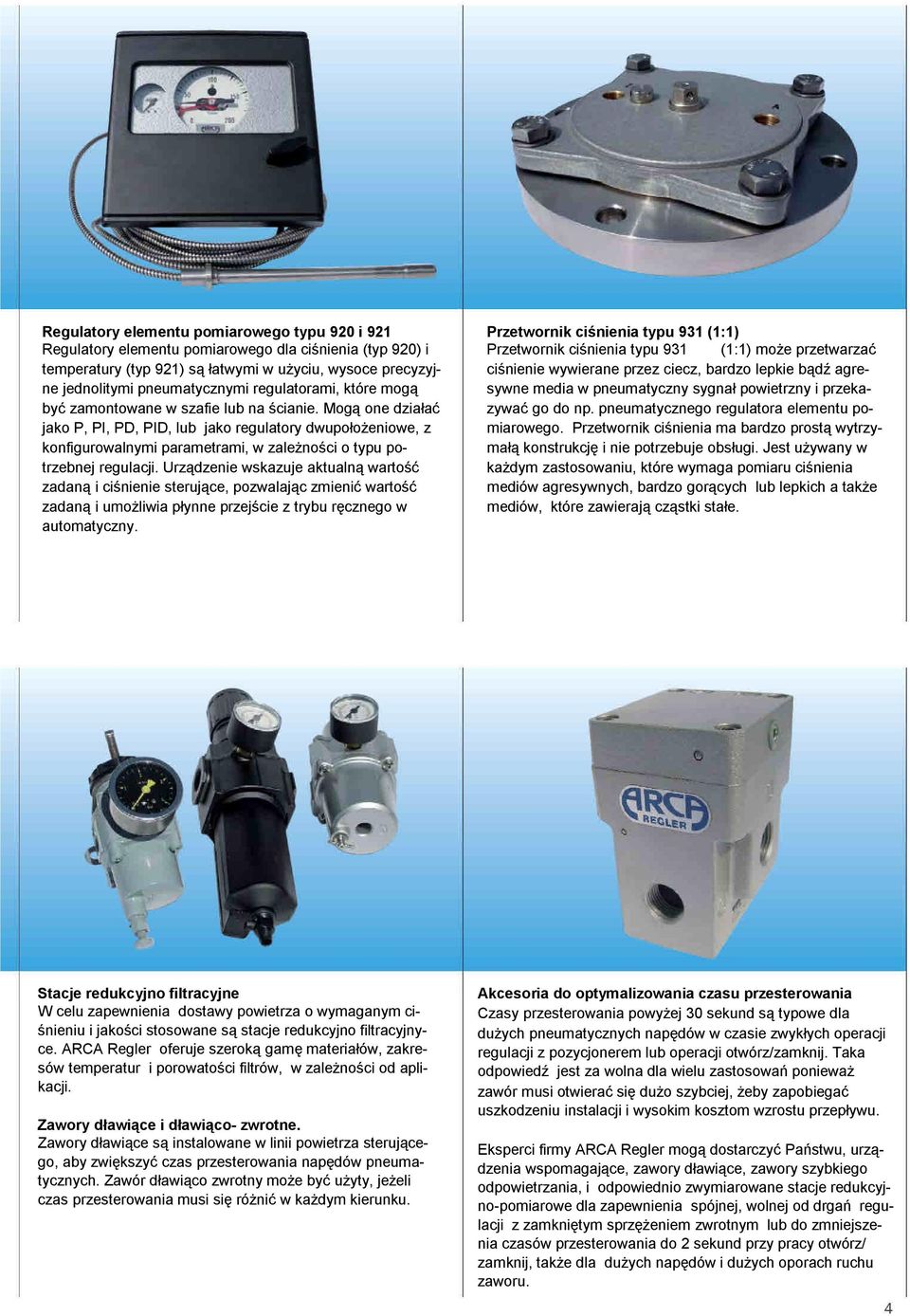

4 Regulatory elementu pomiarowego typu 920 i 921 Regulatory elementu pomiarowego dla ciśnienia (typ 920) i temperatury (typ 921) są łatwymi w użyciu, wysoce precyzyjne jednolitymi pneumatycznymi regulatorami, które mogą być zamontowane w szafie lub na ścianie. Mogą one działać jako P, PI, PD, PID, lub jako regulatory dwupołożeniowe, z konfigurowalnymi parametrami, w zależności o typu potrzebnej regulacji. Urządzenie wskazuje aktualną wartość zadaną i ciśnienie sterujące, pozwalając zmienić wartość zadaną i umożliwia płynne przejście z trybu ręcznego w automatyczny. Przetwornik ciśnienia typu 931 (1:1) Przetwornik ciśnienia typu 931 (1:1) może przetwarzać ciśnienie wywierane przez ciecz, bardzo lepkie bądź agresywne media w pneumatyczny sygnał powietrzny i przekazywać go do np. pneumatycznego regulatora elementu pomiarowego. Przetwornik ciśnienia ma bardzo prostą wytrzymałą konstrukcję i nie potrzebuje obsługi. Jest używany w każdym zastosowaniu, które wymaga pomiaru ciśnienia mediów agresywnych, bardzo gorących lub lepkich a także mediów, które zawierają cząstki stałe. Stacje redukcyjno filtracyjne W celu zapewnienia dostawy powietrza o wymaganym ciśnieniu i jakości stosowane są stacje redukcyjno filtracyjnyce. ARCA Regler oferuje szeroką gamę materiałów, zakresów temperatur i porowatości filtrów, w zależności od aplikacji. Zawory dławiące i dławiąco- zwrotne. Zawory dławiące są instalowane w linii powietrza sterującego, aby zwiększyć czas przesterowania napędów pneumatycznych. Zawór dławiąco zwrotny może być użyty, jeżeli czas przesterowania musi się różnić w każdym kierunku. Akcesoria do optymalizowania czasu przesterowania Czasy przesterowania powyżej 30 sekund są typowe dla dużych pneumatycznych napędów w czasie zwykłych operacji regulacji z pozycjonerem lub operacji otwórz/zamknij. Taka odpowiedź jest za wolna dla wielu zastosowań ponieważ zawór musi otwierać się dużo szybciej, żeby zapobiegać uszkodzeniu instalacji i wysokim kosztom wzrostu przepływu. Eksperci firmy ARCA Regler mogą dostarczyć Państwu, urządzenia wspomagające, zawory dławiące, zawory szybkiego odpowietrzania, i odpowiednio zwymiarowane stacje redukcyjno-pomiarowe dla zapewnienia spójnej, wolnej od drgań regulacji z zamkniętym sprzężeniem zwrotnym lub do zmniejszenia czasów przesterowania do 2 sekund przy pracy otwórz/ zamknij, także dla dużych napędów i dużych oporach ruchu zaworu.

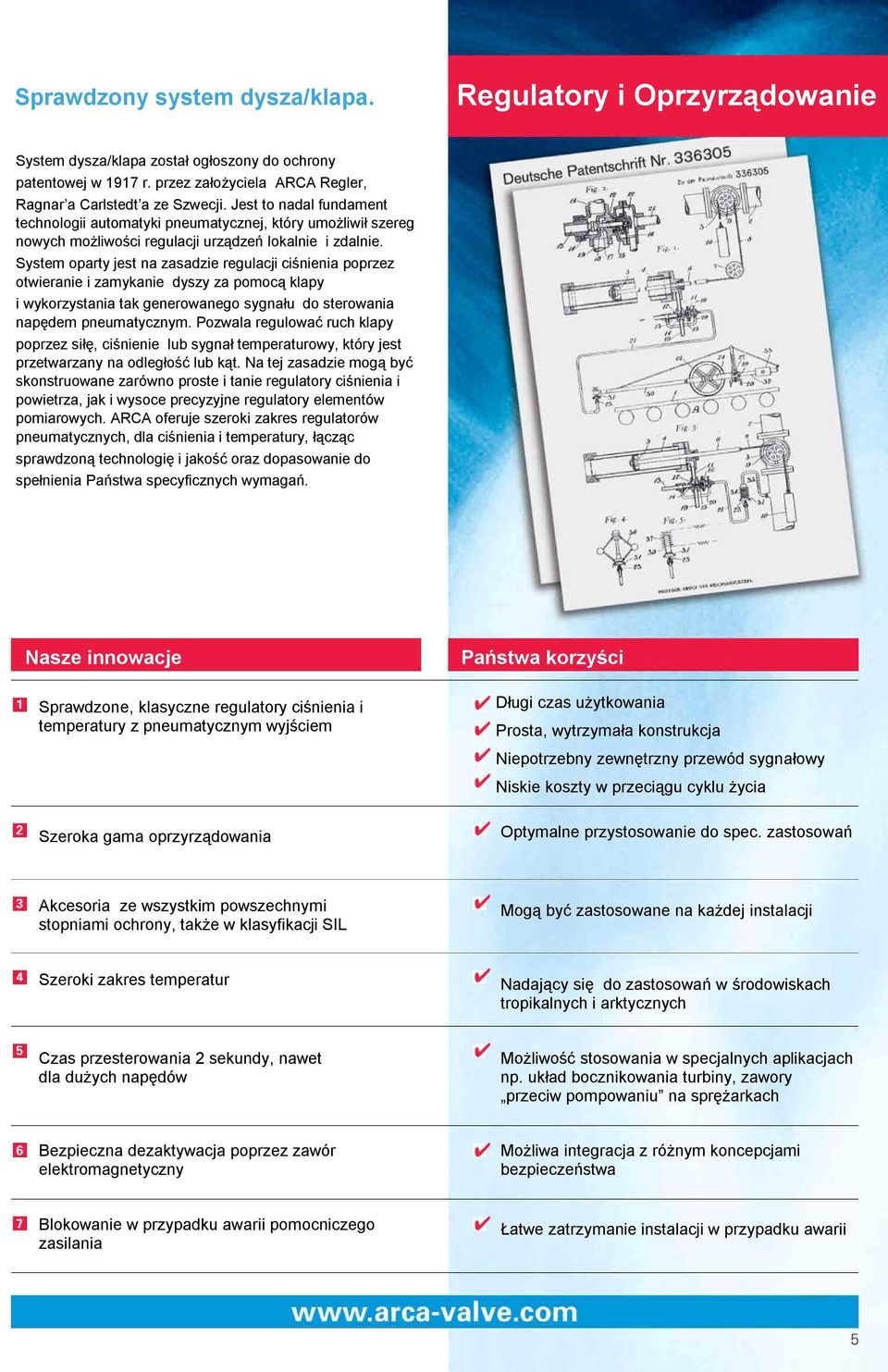

5 Sprawdzony system dysza/klapa. Regulatory i Oprzyrządowanie System dysza/klapa został ogłoszony do ochrony patentowej w 1917 r. przez założyciela ARCA Regler, Ragnar a Carlstedt a ze Szwecji. Jest to nadal fundament technologii automatyki pneumatycznej, który umożliwił szereg nowych możliwości regulacji urządzeń lokalnie i zdalnie. System oparty jest na zasadzie regulacji ciśnienia poprzez otwieranie i zamykanie dyszy za pomocą klapy i wykorzystania tak generowanego sygnału do sterowania napędem pneumatycznym. Pozwala regulować ruch klapy poprzez siłę, ciśnienie lub sygnał temperaturowy, który jest przetwarzany na odległość lub kąt. Na tej zasadzie mogą być skonstruowane zarówno proste i tanie regulatory ciśnienia i powietrza, jak i wysoce precyzyjne regulatory elementów pomiarowych. ARCA oferuje szeroki zakres regulatorów pneumatycznych, dla ciśnienia i temperatury, łącząc sprawdzoną technologię i jakość oraz dopasowanie do spełnienia Państwa specyficznych wymagań. Nasze innowacje Sprawdzone, klasyczne regulatory ciśnienia i temperatury z pneumatycznym wyjściem Państwa korzyści Długi czas użytkowania Prosta, wytrzymała konstrukcja Niepotrzebny zewnętrzny przewód sygnałowy Niskie koszty w przeciągu cyklu życia Szeroka gama oprzyrządowania Optymalne przystosowanie do spec. zastosowań Akcesoria ze wszystkim powszechnymi stopniami ochrony, także w klasyfikacji SIL Mogą być zastosowane na każdej instalacji Szeroki zakres temperatur Nadający się do zastosowań w środowiskach tropikalnych i arktycznych Czas przesterowania 2 sekundy, nawet dla dużych napędów Możliwość stosowania w specjalnych aplikacjach np. układ bocznikowania turbiny, zawory przeciw pompowaniu na sprężarkach Bezpieczna dezaktywacja poprzez zawór elektromagnetyczny Możliwa integracja z różnym koncepcjami bezpieczeństwa Blokowanie w przypadku awarii pomocniczego zasilania Łatwe zatrzymanie instalacji w przypadku awarii

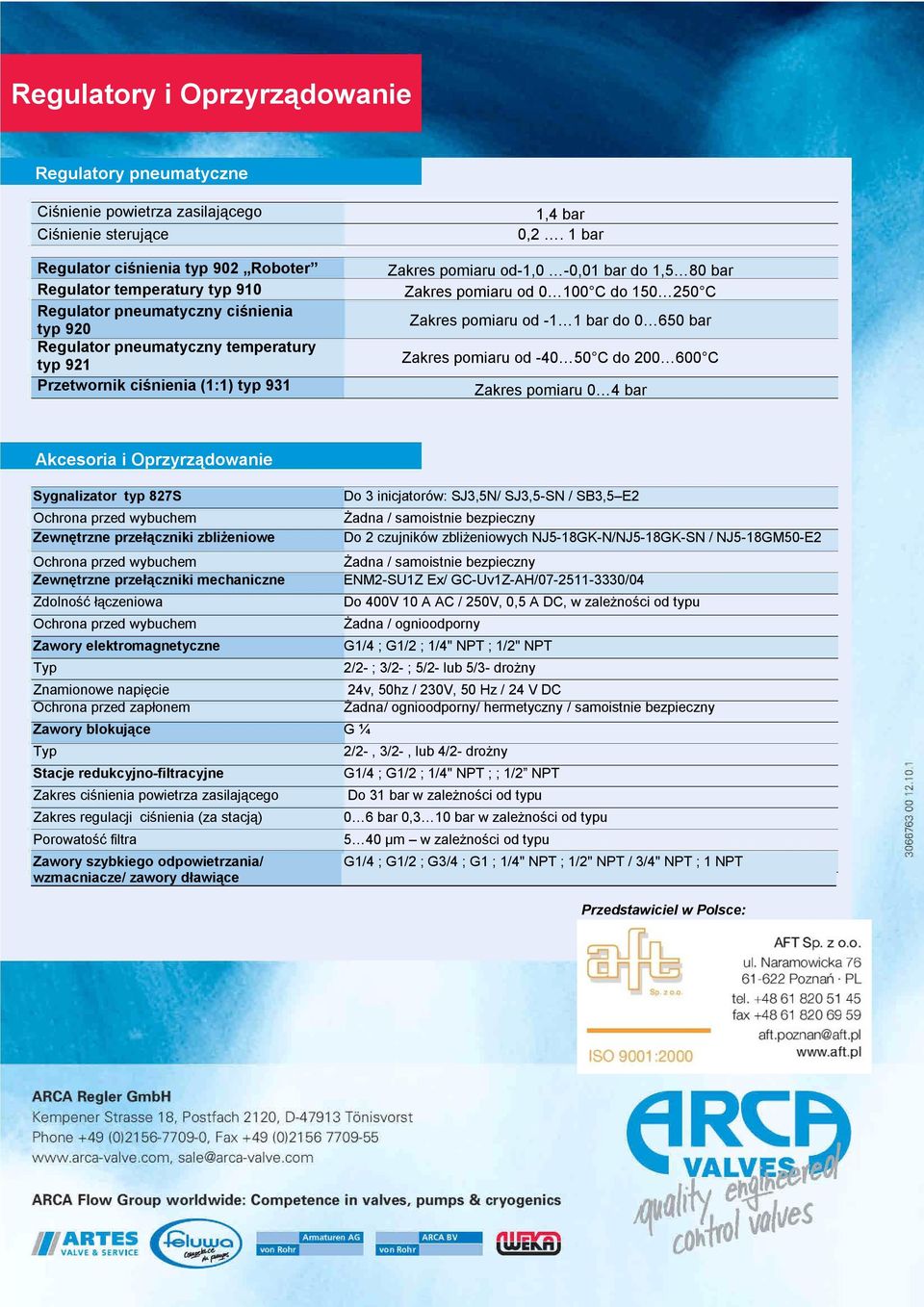

6 Regulatory i Oprzyrządowanie Regulatory pneumatyczne Ciśnienie powietrza zasilającego Ciśnienie sterujące Regulator ciśnienia typ 902 Roboter Regulator temperatury typ 910 Regulator pneumatyczny ciśnienia typ 920 Regulator pneumatyczny temperatury typ 921 Przetwornik ciśnienia (1:1) typ 931 1,4 bar 0,2. 1 bar Zakres pomiaru od-1,0-0,01 bar do 1,5 80 bar Zakres pomiaru od C do C Zakres pomiaru od -1 1 bar do bar Zakres pomiaru od C do C Zakres pomiaru 0 4 bar Akcesoria i Oprzyrządowanie Sygnalizator typ 827S Ochrona przed wybuchem Zewnętrzne przełączniki zbliżeniowe Ochrona przed wybuchem Zewnętrzne przełączniki mechaniczne Zdolność łączeniowa Ochrona przed wybuchem Zawory elektromagnetyczne Typ Znamionowe napięcie Ochrona przed zapłonem Zawory blokujące Typ Stacje redukcyjno-filtracyjne Zakres ciśnienia powietrza zasilającego Zakres regulacji ciśnienia (za stacją) Porowatość filtra Zawory szybkiego odpowietrzania/ wzmacniacze/ zawory dławiące Do 3 inicjatorów: SJ3,5N/ SJ3,5-SN / SB3,5 E2 Żadna / samoistnie bezpieczny Do 2 czujników zbliżeniowych NJ5-18GK-N/NJ5-18GK-SN / NJ5-18GM50-E2 Żadna / samoistnie bezpieczny ENM2-SU1Z Ex/ GC-Uv1Z-AH/ /04 Do 400V 10 A AC / 250V, 0,5 A DC, w zależności od typu Żadna / ognioodporny G1/4 ; G1/2 ; 1/4" NPT ; 1/2" NPT 2/2- ; 3/2- ; 5/2- lub 5/3- drożny 24v, 50hz / 230V, 50 Hz / 24 V DC Żadna/ ognioodporny/ hermetyczny / samoistnie bezpieczny G ¼ 2/2-, 3/2-, lub 4/2- drożny G1/4 ; G1/2 ; 1/4" NPT ; ; 1/2 NPT Do 31 bar w zależności od typu 0 6 bar 0,3 10 bar w zależności od typu 5 40 µm w zależności od typu G1/4 ; G1/2 ; G3/4 ; G1 ; 1/4" NPT ; 1/2" NPT / 3/4" NPT ; 1 NPT Przedstawiciel w Polsce:
