1 PUE HX7 MIERNIK WAGOWY INSTRUKCJA OBSŁUGI ITKU PL

2 SIERPIEŃ

3 Spis treści 1. PRZEZNACZENIE ŚRODKI OSTROŻNOŚCI Eksploatacja Zasilanie akumulatorowe CZYSZCZENIE Czyszczenie elementów ze stali nierdzewnej Czyszczenie elementów z tworzywa ABS WARUNKI GWARANCJI BUDOWA MIERNIKA Wymiary gabarytowe Opis gniazd Topologia gniazd Wejścia / wyjścia Specyfikacja techniczna Schematy ideowe wejść/wyjść ROZPAKOWANIE I MONTAŻ URUCHOMIENIE I OBSŁUGA Poziomowanie wagi Włączenie miernika Sygnalizacja stanu akumulatora KLAWIATURA MIERNIKA OKNO GŁÓWNE Górna belka Okno wagowe Obszar roboczy Ikonki funkcyjne PORUSZANIE SIE W MENU Wejście do menu Funkcje przycisków menu głównego Wprowadzanie liczb / tekstów Numeryczne pole edycyjne Tekstowe pole edycyjne Tablica znaków diakrytycznych Tablica znaków specjalnych Powrót do funkcji ważenia STRUKTURA PROGRAMU LOGOWANIE Procedura logowania Procedura wylogowania Poziomy uprawnień WAŻENIE Warunki użytkowania Zerowanie wagi Tarowanie wagi Ważenie dla wag dwuzakresowych Zmiana jednostki ważenia Deklaracja progów MIN, MAX Deklaracja progów MIN, MAX poprzez wykorzystanie przycisku programowalnego Deklaracja progów MIN, MAX poprzez wybór towaru Deklaracja progów MIN, MAX poprzez wykorzystanie wejścia cyfrowego Zmiana numeru platformy wagowej KOMUNIKACJA Port RS Port Ethernet Port USB A URZĄDZENIA Komputer Port komputera Adres komputera Projekt wydruku ważenia Transmisja ciągła

4 Interwał Współpraca z E2R System Drukarka Port drukarki Strona kodowa Prefiks, sufiks Zapis danych o pomiarach na pendrive Czytnik kodów kreskowych Port czytnika kodów kreskowych Offset Długość kodu Prefiks, Sufiks Wybór pola Filtrowanie Test Wyświetlacz dodatkowy Port wyświetlacza dodatkowego Projekt dolnej linii BARGRAF DIODOWY Aktywacja bargrafu diodowego Typ bargrafu diodowego Bargraf diodowy Liniowy Bargraf diodowy Sygnalizacja progów ważenia Bargraf diodowy Doważanie WYDRUKI Tryb wydruku: Nagłówek Wydruk GLP - Stopka Wydruki niestandardowe Raport kalibracji Raport dozowania Raport receptur WEJŚCIA / WYJŚCIA Konfiguracja wejść Konfiguracja wyjść WYŚWIETLACZ Obszar roboczy Etykieta Pole tekstowe Bargraf Funkcje przycisków Domyślne ustawienia ekranu UPRAWNIENIA Operator anonimowy Data i czas Wydruki Edycja baz danych Wybór pozycji z bazy danych JEDNOSTKI Dostępność jednostek Jednostka startowa Przyspieszenie ziemskie Jednostki definiowane INNE PARAMETRY Wybór języka interfejsu Sygnał dźwiękowy Jasność wyświetlacza Data i czas Wygaszanie podświetlenia Auto wyłączanie Ustawienia domyślne użytkownika KALIBRACJA WAGI Kalibracja zewnętrzna Kalibracja użytkownika Wyznaczanie masy startowej Raport z procesu kalibracji INFORMACJE O WADZE

5 25. MODY PRACY Informacje ogólne Uruchomienie modu pracy Dostępność modów pracy MODY PRACY - Ustawienia lokalne Odczyt Tryb zapisu Próg auto Kontrola wyniku Autotara Tryb etykietowania Automatyczne wyzwalanie etykiet zbiorczych Statystyki MOD PRACY WAŻENIE Okno główne modu pracy Ustawienia lokalne modu pracy MOD PRACY LICZENIE SZTUK Okno główne modu pracy Ustawienia lokalne modu pracy Funkcja automatycznej korekty masy wzorca Minimalna masa referencyjna Ustawienie masy wzorca przez wpisanie znanej masy detalu Ustawienie masy wzorca przez wyznaczenie masy detalu Ustawienie masy wzorca przez wprowadzenie masy detalu z bazy danych Wprowadzanie masy wzorca do pamięci wagi MOD PRACY - ODCHYŁKI Okno główne modu pracy Ustawienia lokalne modu pracy Masa wzorca określana przez jego ważenie Masa wzorca wpisywana do pamięci wagi Ustawienie masy wzorca przez wprowadzenie masy detalu z bazy danych MOD PRACY DOZOWANIE Okno główne modu pracy Ustawienia lokalne modu pracy Tworzenie nowego procesu dozowania Procedura dozowania Status dozowania Bargraf dozowania Raport z procesu dozowania MOD PRACY RECEPTURY Okno główne modu pracy Ustawienia lokalne modu pracy Tworzenie nowej receptury Procedura recepturowania Raport z procesu recepturowania BAZY DANYCH Eksport baz danych Import baz danych Dodawanie pozycji w bazie danych Usuwanie pozycji z bazy danych Usuwanie zawartości bazy Edycja baz danych Użytkownicy Towary Opakowania Klienci Receptury Procesy dozowań Etykiety Zmienne uniwersalne RAPORTY Eksport raportów Usuwanie raportów Podgląd raportów Ważenia Alibi

6 Raporty dozowań Raporty receptur EKSPORT / IMPORT Eksport danych Import danych SCHEMATY PRZEWODÓW POŁĄCZENIOWYCH PARAMETRY TECHNICZNE KOMUNIKATY O BŁĘDACH DODATEK 01 Zmienne dla wydruków Wykaz zmiennych Formatowanie zmiennych DODATEK 02 Wzorzec etykiety Tworzenie wzorca etykiety z poziomu wagi Przesyłanie wzorca etykiety do pamięci wagi Przypisanie etykiety z utworzonym wzorcem do towaru Przypisanie etykiety zbiorczej z utworzonym wzorcem do towaru Przypisanie etykiety z utworzonym wzorcem do klienta Wydruk etykiety z utworzonym wzorcem DODATEK 03 - Ustawienie drukarki ZEBRA DODATEK 04 - Ustawienie czytnika kodów kreskowych

7 1. PRZEZNACZENIE Miernik wagowy PUE HX7 jest urządzeniem przeznaczonym do budowy wag przemysłowych w oparciu o czujniki tensometryczne. Wyposażony jest w obudowę ze stali nierdzewnej zapewniającą wysoki stopień ochrony IP. Posiada kolorowy 7 wyświetlacz gwarantujący doskonałą czytelność oraz 9 elementowy bargraf diodowy ilustrujący położenie progów MIN, MAX. Obsługę urządzenia zapewnia 22 klawiszowa klawiatura membranowa posiadająca dowolnie programowalne przyciski funkcyjne. Miernik wagowy w wykonaniu standardowym wyposażony jest w 1 złącze RS232, USB typu A, Ethernet, 4WE, 4WY. Miernik wagowy może pracować w miejscach pozbawionych dostępu do zasilania sieciowego, gdyż opcjonalnie jest wyposażony w wewnętrzny akumulator. Urządzenie współpracuje z drukarkami paragonów i etykiet, czytnikiem kodów kreskowych oraz wyposażeniem PC (mysz, klawiatura, pamięć flash USB). Urządzenie nie może być użytkowane w atmosferze zagrożonej wybuchem gazów lub pyłów. 2. ŚRODKI OSTROŻNOŚCI 2.1. Eksploatacja A. Przed użyciem prosimy o dokładne zapoznanie się z niniejszą Instrukcją Obsługi i używanie urządzenia zgodnie z przeznaczeniem. B. Ważone ładunki należy umieszczać możliwie w centralnej części szalki wagi. C. Szalkę należy obciążać towarami o masie brutto mniejszej niż maksymalny udźwig wagi. D. Nie należy na dłuższy czas pozostawiać dużych obciążeń na szalce. E. Urządzenie należy chronić przed: - nadmiernymi wahaniami temperatury, - promieniowaniem słonecznym oraz ultrafioletowym, - substancjami wywołującymi reakcje chemiczne. F. Urządzenie nie nadaje się do stosowania w strefach zagrożonych wybuchem. G. W przypadku awarii należy natychmiast odłączyć zasilanie wagi. H. Urządzenie przewidziane do wycofania z eksploatacji zutylizować zgodnie z aktualnie obowiązującymi przepisami prawa. 7

8 2.2. Zasilanie akumulatorowe Mierniki wagowe PUE C32 są opcjonalnie przeznaczone do zasilania buforowego z akumulatorów typu NiMH (niklowo-metalowo-wodorowych, ang. nikel metal hydride) o pojemnościach od 1800 do 2800mAh. W przypadku dłuższego przechowywania (magazynowania) urządzenia w niskiej temperaturze nie można dopuścić do rozładowania akumulatorów, w które jest wyposażone. Wymiany zużytego akumulatora może dokonać wyłącznie producent urządzenia lub osoby do tego upoważnione. Zużyte, całkowicie rozładowane akumulatory muszą być wyrzucane do specjalnie oznakowanych pojemników, oddawane do punktów zbierania tego typu odpadów lub sprzedawcom sprzętu elektrycznego oraz baterii i akumulatorów. Są Państwo prawnie zobowiązani do usunięcia zużytych akumulatorów i prawidłowego ich zagospodarowania. Wskazówka: Symbole znajdujące się na akumulatorach określają zawartość w nich substancji szkodliwych: Pb = ołów, Cd = kadm, Hg = rtęć. 3. CZYSZCZENIE W celu bezpiecznego czyszczenia należy odłączyć urządzenie od zasilania sieciowego. Następnie należy zdemontować szalkę i inne ruchome elementy wagi. Czyszczenie szalki w momencie, gdy jest założona, może spowodować uszkodzenie wagi Czyszczenie elementów ze stali nierdzewnej W trakcie czyszczenia stali nierdzewnej należy przede wszystkim unikać używania środków czyszczących zawierających jakiekolwiek żrące substancje chemiczne, np. wybielacze (zawierający chlor). Nie wolno stosować preparatów zawierających substancje ścierne. Zawsze należy usuwać brud za pomocą szmatki z mikrofibry dzięki czemu nie zostaną uszkodzone powłoki ochronne czyszczonych elementów. W przypadku codziennej pielęgnacji i usuwania niewielkich plam, należy wykonać następujące czynności: 8

9 1. Usunąć zanieczyszczenia ściereczką zamoczoną w ciepłej wodzie. 2. Dla uzyskania lepszych rezultatów, można dodać odrobinę płynu do mycia naczyń Czyszczenie elementów z tworzywa ABS Czyszczenie suchych powierzchni odbywa się za pomocą czystych ściereczek z celulozy lub bawełny, nie pozostawiających smug i nie barwiących, można użyć także roztworu wody i środka czyszczącego (mydło, płyn do mycia naczyń, płynu do mycia szyb) należy czyścić powierzchnię zachowując normalny docisk ściereczki do podłoża, czyszczoną powierzchnię należy przetrzeć, a następnie osuszyć. Czyszczenie można powtórzyć w razie konieczności. W przypadku wystąpienia trudno usuwalnych zabrudzeń takich jak: resztki kleju, gumy, smoły, pianki poliuretanowej itp. można użyć specjalnych środków czyszczących na bazie mieszanki węglowodorów alifatycznych nie rozpuszczający tworzywa. Przed zastosowaniem środka czyszczącego przy wszystkich powierzchniach zalecamy wykonanie prób przydatności. Nie stosować preparatów zawierających substancje ścierne. 4. WARUNKI GWARANCJI A. RADWAG zobowiązuje się naprawić lub wymienić te elementy, które okażą się wadliwe produkcyjnie lub konstrukcyjnie. B. Określenie wad niejasnego pochodzenia i ustalenie sposobów ich wyeliminowania może być dokonane tylko z udziałem przedstawicieli producenta i użytkownika. C. RADWAG nie bierze na siebie jakiejkolwiek odpowiedzialności związanej z uszkodzeniami lub stratami pochodzącymi z nieupoważnionego lub nieprawidłowego wykonywania procesów produkcyjnych lub serwisowych. D. Gwarancja nie obejmuje: uszkodzeń mechanicznych spowodowanych niewłaściwą eksploatacją wagi, oraz uszkodzeń termicznych, chemicznych, uszkodzeń spowodowanych wyładowaniem atmosferycznym, przepięciem w sieci energetycznej lub innym zdarzeniem losowym, czynności konserwacyjnych (czyszczenie wagi). E. Utrata gwarancji następuje wówczas, gdy: naprawa zostanie dokonana poza autoryzowanym punktem serwisowym, serwis stwierdzi ingerencję osób nieupoważnionych w konstrukcję mechaniczną lub elektroniczną wagi, waga nie posiada firmowych znaków zabezpieczających. 9

10 F. Uprawnienia z tytułu gwarancji na akumulatory dołączane w komplecie z urządzeniami obejmują okres 12 miesięcy. G. Szczegółowe warunki gwarancji znajdują się w karcie serwisowej. H. Kontakt telefoniczny z Autoryzowanym Serwisem: +48 (48) BUDOWA MIERNIKA 5.1. Wymiary gabarytowe Wymiary gabarytowe miernika PUE HX7 10

11 5.2. Opis gniazd Opis gniazd miernika PUE HX7 1 Dławica kabla zasilającego 2 Wentyl 3 Gniazdo USB 2 M12 4P (opcjonalne) 4 Gniazdo RS232 M12 8P 5 Gniazdo RS232 M12 8P (opcjonalne) 6 Gniazdo RS232 M12 8P (opcjonalne) 7 Gniazdo RS485 M12 8P (opcjonalne) 8 Dławica przewodu platformy wagowej 9 Dławica przewodu dodatkowej platformy wagowej (opcjonalne) 10 Gniazdo ETHERNETU RJ45 11 Gniazdo USB 12 Gniazdo IN dodatkowych interfejsów (PROFIBUS) 13 Gniazdo OUT dodatkowych interfejsów (PROFIBUS, wyjścia analogowe) 14 Gniazdo 4WY cyfrowych M12 8P 15 Gniazdo 4WE cyfrowych M12 8P 11

12 5.3. Topologia gniazd RS232 RS232 (2) RS232 (3) RS485 4WEJŚCIA 4WYJŚCIA PROFIBUS IN (żeńskie) PROFIBUS OUT (męskie) USB 2 Pin1 NC Pin2 RxD Pin3 TxD Pin4 NC Pin5 GND Pin6 - +5VDC Pin7 GNDZ Pin8 24VDC Pin1 B Pin2 NC Pin3 NC Pin4 A Pin5 GND Pin6 - GND Pin7 24VDC Pin8 24VDC Pin1 WY1 Pin2 WY2 Pin3 WY3 Pin4 WY4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC Pin1 WE1 Pin2 WE2 Pin3 WE3 Pin4 WE4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC Pin1 NC Pin2 A Pin3 NC Pin4 B Pin5 NC Pin1 - +5V Pin2 A Pin3 GND Pin4 B Pin5 NC Pin1 Vcc Pin2 D- Pin3 D+ Pin4 GND 12

13 5.4. Wejścia / wyjścia Terminal w standardzie posiada 4 optoizolowane wejścia i 4 wyjścia półprzewodnikowe (przekaźniki półprzewodnikowe). Sygnały wyprowadzone są gniazdami M12 8P. 4WYJŚCIA 4WEJŚCIA Pin1 WY1 Pin2 WY2 Pin3 WY3 Pin4 WY4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC Pin1 WE1 Pin2 WE2 Pin3 WE3 Pin4 WE4 Pin5 COM Pin6 24VDC Pin7 GND Pin8 NC Specyfikacja techniczna Parametry wyjść Liczba wyjść 4 Rodzaj wyjść Przekaźnik półprzewodnikowy przekrój przewodu 0,14-0,5mm 2 Maksymalny prąd przełączany 0,5A DC Maksymalne napięcie przewodzenia 30VDC, AC Parametry wejść Liczba wejść 4 Rodzaj wejść Optoizolowane Przekrój przewodu 0,14 0,5mm 2 Zakres napięć sterujących 5-24VDC 13

14 Schematy ideowe wejść/wyjść 4 wejścia 4 wyjścia 6. ROZPAKOWANIE I MONTAŻ A. Wyjąć miernik wagowy z opakowania fabrycznego. B. Po podłączeniu do miernika platformy wagowej urządzenie należy ustawić w miejscu użytkowania, na równym i twardym podłożu, z daleka od źródeł ciepła. 7. URUCHOMIENIE I OBSŁUGA 7.1. Poziomowanie wagi Wagę należy wypoziomować, pokręcając nóżkami regulacyjnymi. Poziomowanie jest poprawne, jeżeli pęcherzyk powietrza znajduje się w centralnym położeniu poziomniczki, umieszczonej w podstawie wagi: 7.2. Włączenie miernika Włącz wtyczkę kabla zasilającego do gniazda sieciowego. Naciśnij przycisk, znajdujący się w lewej górnej części elewacji. Po zakończonej procedurze startowej zostanie automatycznie uruchomione okno główne programu Sygnalizacja stanu akumulatora Waga w opcjonalnym wykonaniu jest wyposażona w wewnętrzny akumulator. Piktogram znajdujący się w górnej (prawej) części wyświetlacza informuje o stanie akumulatora bądź procesie ładowania: 14

15 Wyświetlane są w sposób cykliczny wewnętrzne elementy piktogramu : stan ładowania akumulatora. Piktogram wyświetlany w sposób ciągły: akumulator naładowany w zakresie od 75% do 100% akceptowalnego napięcia. Piktogram wyświetlany w sposób ciągły: akumulator naładowany w zakresie od 50% do 75% akceptowalnego napięcia. Piktogram wyświetlany w sposób ciągły: akumulator naładowany w zakresie od 25% do 50% akceptowalnego napięcia. Piktogram wyświetlany w sposób ciągły: akumulator rozładowany (stan naładowania poniżej 25% akceptowalnego napięcia), należy podłączyć wagę do sieci celem naładowania. Piktogram pulsuje: akumulator uszkodzony lub jego brak. Brak piktogramu : waga nie jest wyposażona w akumulator. Nadmierne rozładowanie akumulatora jest sygnalizowane komunikatem: <Nadmierne rozładowanie akumulatora. Nastąpi wyłączenie wagi>. Po wyłączeniu wagi podłącz ją do sieci celem naładowania akumulatora. 8. KLAWIATURA MIERNIKA 15

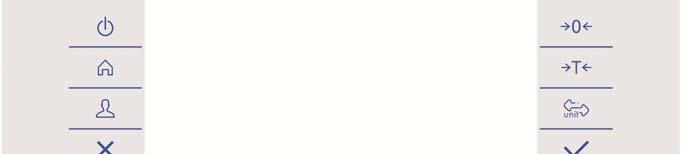

16 Funkcje przycisków: Włączenie / wyłączenie urządzenia. Wejście w menu główne wagi. Logowanie operatora. Anulowanie komunikatu. Zerowanie wagi. Tarowanie wagi. Zmiana jednostki ważenia. Zatwierdzenie komunikatu. Zatwierdzenie wyniku ważenia (PRINT). Zatwierdzenie komunikatów (ENTER). Anulowanie komunikatów. Zmiana modu pracy. Przycisk programowalny przyporządkowany do przycisku ekranowego. Przycisk (dłuższe przytrzymanie) Informacje o wadze. Przycisk programowalny przyporządkowany do przycisku ekranowego. Przycisk programowalny przyporządkowany do przycisku ekranowego. Przycisk programowalny przyporządkowany do przycisku ekranowego. Przycisk programowalny przyporządkowany do przycisku ekranowego. 9. OKNO GŁÓWNE Główne okno aplikacji można podzielić na 4 obszary: górna belka, okno wagowe, obszar roboczy, ikonki funkcyjne. 16

17 Widok ogólny: 9.1. Górna belka W górnej części ekranu wyświetlone są następujące informacje: Symbol i nazwa modu pracy. Nazwa urządzenia. Symbol aktywnej łączności bezprzewodowej. Symbol aktywnego połączenia z pendrive. Symbol podłączonej klawiatury PC. Symbol podłączonej drukarki. Sygnalizacja stanu naładowania akumulatora. Symbol aktywnego połączenia z komputerem. Symbol aktywnego połączenia z programem E2R SYSTEM Okno wagowe Okno wagowe zawiera wszystkie informacje o ważeniu: 17

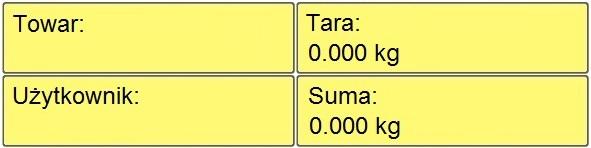

18 9.3. Obszar roboczy Pod oknem wagowym znajduje się obszar roboczy. Obszar roboczy składa się z 4 programowalnych widżetów. Każdy z modów pracy ma domyślny układ widżetów ekranu głównego. Użytkownik może skonfigurować ten obszar zgodnie ze swoimi potrzebami. Szczegółowe informacje o obszarze roboczym znajdują się w punkcie instrukcji dotyczącym wyświetlacza Ikonki funkcyjne Poniżej okna roboczego znajdują się ikonki funkcyjne przyporządkowane do przycisków na klawiaturze wagi: Dla każdego z dostępnych modów pracy, użytkownik ma możliwość definiowania ekranowych ikonek funkcyjnych. Procedura definiowania jest opisana w punkcie instrukcji dotyczącym wyświetlacza. 10. PORUSZANIE SIE W MENU Poruszanie się w menu programu wagowego odbywa się za pomocą klawiatury wagi Wejście do menu Aby wejść do menu wagi, należy wcisnąć przycisk na elewacji wagi. Po wejściu do menu wagi pierwsza pozycja z listy jest wyróżniona zmianą koloru tła. Poruszanie się po menu wagi odbywa się za pomocą przycisków obsługujących strzałki kierunkowe. 18

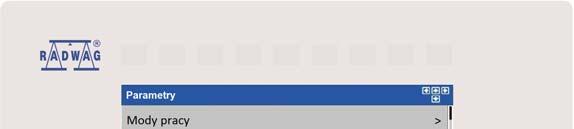

19 Widok menu: Funkcje przycisków menu głównego Wejście w menu główne wagi. Szybkie wyjście do okna głównego. Wyjście o jeden poziom wyżej w menu lub rezygnacja ze zmiany parametru. Wyjście o jeden poziom wyżej w menu. Kasowanie znaku w trybie edycji wartości numerycznych i tekstowych. Zmiana funkcji klawiatury w trybie edycji wartości numerycznych i tekstowych. Wybór modu pracy. Zatwierdzenie/akceptacja wprowadzonych zmian. Wyjście o jeden poziom wyżej w menu lub rezygnacja ze zmiany parametru. Wybór grupy parametrów w górę menu lub zmiana wartości parametru o jedną wartość w górę. Wybór grupy parametrów, która ma być aktywowana. Po naciśnięciu przycisku wyświetlacz pokaże pierwszy z parametrów wybranej grupy. Wybór grupy parametrów w dół menu lub zmiana wartości parametru o jedną wartość w dół. 19

20 10.3. Wprowadzanie liczb / tekstów W zależności od rodzaju wprowadzanych danych do pamięci wagi oprogramowanie posiada dwa typy pól edycyjnych: pole edycyjne numeryczne (wprowadzanie: wartości masy sztuki, wartości tary, itd.). pole edycyjne tekstowe (wprowadzanie wzorca wydruku, wartości zmiennej uniwersalnej, itd.). W zależności od typu pola edycyjnego zmianie ulegają funkcje klawiszy obsługiwanych przez użytkownika Numeryczne pole edycyjne Przy czym: Tryb wpisywania cyfr. Tryb pracy klawiatury zmieniany za pomocą przycisku. Możliwość wyboru trybu pracy klawiatury: - wpisywanie cyfr, - obsługa strzałek kierunkowych, - obsługa dolnej linijki funkcyjnej. Czyszczenie zawartości pola edycyjnego. Funkcje przycisków: Wprowadzenie cyfry 1. Wprowadzenie cyfry 2. 20

21 Wprowadzenie cyfry 3. Wprowadzenie cyfry 4. Wprowadzenie cyfry 5. Wprowadzenie znaku - (minus) poprzez dłuższe przytrzymanie. Wprowadzenie cyfry 6. Wprowadzenie cyfry 7. Wprowadzenie cyfry 8. Wprowadzenie cyfry 9. Wprowadzenie cyfry 0. Dłuższe przytrzymanie - wprowadzenie znaku. (kropka). Kasowanie pojedynczego znaku. Opuszczenie okna edycyjnego bez wprowadzonych zmian. Zatwierdzenie zmian. Przełączanie trybu pracy klawiatury Tekstowe pole edycyjne 21

22 Przy czym: Tryb wpisywania dużych liter. Tryb pracy klawiatury zmieniany za pomocą przycisku. Możliwość wyboru trybu pracy klawiatury: - wpisywanie dużych liter, - wpisywanie małych liter, - wpisywanie cyfr, - obsługa strzałek kierunkowych, - obsługa dolnej linijki funkcyjnej. Zapis projektu w formacie *.lb na pamięć masową pendrive. Odczyt projektu w formacie *.lb z pamięci masowej pendrive. Czyszczenie zawartości pola edycyjnego. Wydruk projektu na podłączonej do wagi drukarce. Lista zmiennych do wykorzystania w projekcie. Funkcje klawiszy: Wprowadzenie znaków:., { } : -. Wprowadzenie znaków: a b c. Dłuższe przytrzymanie przewinięcie kursora w lewo. Wprowadzenie znaków: d e f. Dłuższe przytrzymanie przewinięcie kursora w górę. Wprowadzenie znaków: g h i. Dłuższe przytrzymanie przewinięcie kursora w prawo. Wprowadzenie znaków: j k l. Dłuższe przytrzymanie wprowadzenie znaku -. Wprowadzenie znaków: m n o. Dłuższe przytrzymanie - włączenie funkcji ąëñ (tablica znaków diakrytycznych). Wprowadzenie znaków: p q r s. Dłuższe przytrzymanie włączenie funkcji!$& (tablica znaków specjalnych). Wprowadzenie znaków: t u v. Dłuższe przytrzymanie przewinięcie kursora w dół. Wprowadzenie znaków: w x y z. Dłuższe przytrzymanie - włączenie funkcji Caps Lock. Wprowadzenie znaku znaku.. (spacji). Dłuższe przytrzymanie wprowadzenie Przejście do kolejnej linii w polu edycyjnym. 22

23 Kasowanie pojedynczego znaku. Opuszczenie okna edycyjnego bez wprowadzonych zmian. Zatwierdzenie zmian. Przełączanie trybu pracy klawiatury Tablica znaków diakrytycznych Tablica znaków diakrytycznych włączana w tekstowym polu edycyjnym poprzez dłuższe przytrzymanie przycisku. Tablica jest automatycznie uzupełniana o znaki diakrytyczne dla wybranego języka interfejsu. Tablica znaków diakrytycznych dla języka polskiego. Tablica znaków diakrytycznych dla języków: angielski, niemiecki, francuski, hiszpański. Przy czym: Włączenie funkcji Caps Lock.!$& Włączenie tablicy znaków specjalnych Tablica znaków specjalnych Tablica znaków specjalnych włączana w tekstowym polu edycyjnym poprzez dłuższe przytrzymanie przycisku. 23

24 Przy czym: Funkcja nieaktywna. ąëñ Włączenie tablicy znaków diakrytycznych Powrót do funkcji ważenia Wprowadzone w pamięci wagi zmiany są zapisywane w menu automatycznie, po powrocie do okna głównego. Powrót do okna głównego może odbywać się na 2 sposoby: Poprzez kilkukrotne naciśnięcie przycisku do wyświetlania okna głównego., aż nastąpi powrót Poprzez naciśnięcie przycisku, po czym nastąpi natychmiastowy powrót do wyświetlania okna głównego. 11. STRUKTURA PROGRAMU Struktura menu głównego programu została podzielona na grupy funkcyjne. W każdej grupie znajdują się parametry pogrupowane tematycznie. Wykaz grup menu głównego: Mody pracy, Bazy danych, Raporty, Komunikacja, Urządzenia, Bargraf diodowy, Wejścia / Wyjścia, Wydruki, Wyświetlacz, Uprawnienia, Jednostki, Kalibracja, Inne, Informacje o wadze. 12. LOGOWANIE W celu pełnego dostępu do parametrów użytkownika oraz edycji baz danych osoba obsługująca wagę powinna być zalogowana z uprawnieniami <Administrator>. Fabrycznie nowa waga ma domyślnie ustawionego użytkownika <Admin> bez hasła, z uprawnieniami <Administrator>. Po włączeniu wagi następuje automatyczna procedura logowania użytkownika domyślnego. W przypadku zmiany danych użytkownika domyślnego lub utworzenia dodatkowych użytkowników, należy dokonać ręcznej procedury logowania. 24

25 12.1. Procedura logowania Znajdując się w oknie głównym aplikacji, wcisnąć, po czym zostanie otwarte okno bazy użytkowników. Wybrać żądaną pozycję, po czym zostanie uruchomiona klawiatura ekranowa z oknem edycyjnym hasła użytkownika. Wpisać hasło i potwierdzić przyciskiem powróci do okna głównego., po czym program Procedura wylogowania Znajdując się w oknie głównym aplikacji, wcisnąć przycisk, po czym zostanie otwarte okno bazy użytkowników. Wejdź w opcję <Wyloguj>, po czym program powróci do okna głównego Poziomy uprawnień Oprogramowanie wagowe posiada cztery poziomy uprawnień: Administrator, Operator zaawansowany, Operator, Brak. Dostęp do edycji parametrów użytkownika oraz funkcji programu w zależności od poziomu uprawnień: Uprawnienia Brak Operator Operator zaawansowany Administrator Poziom dostępu Brak dostępu do edycji wszystkich parametrów użytkownika. Nie może zatwierdzić ważenia oraz rozpocząć procesów: wpisywania masy wzorca i wyznaczania liczności wzorca w modzie <Liczenie sztuk>, wpisywania masy wzorca i wyznaczania wzorca w modzie <Odchyłki>, realizacji procesu dozowania i recepturowania. Dostęp do edycji parametrów z podmenu <Odczyt>, <Inne> (z wyjątkiem podmenu <Data i czas> oraz funkcji <Przywróć ustawienia domyślne użytkownika>). Może rozpocząć i realizować wszystkie procesy wagowe. Dostęp do edycji wszystkich parametrów użytkownika z wyjątkiem podmenu <Data i czas>. Może rozpocząć i realizować wszystkie procesy wagowe. Dostęp do wszystkich parametrów użytkownika, funkcji i edycji baz danych. Może rozpocząć i realizować wszystkie procesy wagowe. 13. WAŻENIE Na szalce wagi umieścić ważony ładunek. Gdy wyświetli się znacznik, można odczytać wynik ważenia. 25

26 Zapis ważenia jest możliwy w przypadku stabilnego wyniku ważenia (znacznik ) Warunki użytkowania W celu zapewnienia długotrwałego okresu użytkowania i prawidłowych pomiarów mas ważonych ładunków należy: Szalkę wagi obciążać spokojnie i bezudarowo. Ładunki na szalce rozmieszczać centralnie (błędy niecentrycznego ważenia określa norma PN-EN pkt ). Nie obciążać szalki siłą skupioną. Unikać bocznych obciążeń wagi, w szczególności bocznych udarów Zerowanie wagi W celu wyzerowania wskazania masy wciśnij przycisk. Na wyświetlaczu pojawi się wskazanie masy równe zeru oraz pojawią się symbole: i. 26

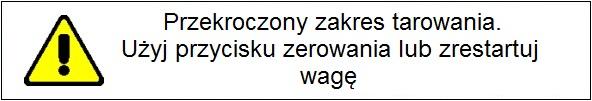

27 Wyzerowanie jest jednoznaczne z wyznaczeniem nowego punktu zerowego, traktowanego przez wagę jako dokładne zero. Zerowanie jest możliwe tylko przy stabilnych stanach wyświetlacza. Zerowanie stanu wyświetlacza możliwe jest tylko w zakresie do ±2% obciążenia maksymalnego wagi. Jeżeli wartość zerowana będzie większa niż ±2% obciążenia maksymalnego, wyświetlacz pokaże komunikat: Tarowanie wagi W celu wyznaczenia masy netto połóż opakowanie ładunku i po ustabilizowaniu się wskazania wciśnij przycisk. Na wyświetlaczu pojawi się wskazanie masy równe zeru oraz pojawią się symbole: i. Waga została wytarowana. Przy używaniu funkcji tarowania należy zwracać uwagę, aby nie przekroczyć maksymalnego zakresu pomiarowego wagi. Po zdjęciu ładunku i opakowania na wyświetlaczu wyświetli się wskazanie równe sumie wytarowanych mas ze znakiem minus. Można również przypisać wartość tary do towaru w bazie danych, wówczas waga automatycznie, po wybraniu towaru, pobierze z bazy informacje o wartości tary. Procesu tarowania nie można wykonywać, gdy na wyświetlaczu wagi jest ujemna wartość masy lub zerowa wartość masy. W takim przypadku wyświetlacz wagi pokaże komunikat: Ważenie dla wag dwuzakresowych Nie dotyczy wag jednozakresowych Przejście z ważenia w I zakresie do ważenia w II zakresie następuje automatycznie, bez udziału operatora (po przekroczeniu Max I zakresu). 27

28 W przypadku wag dwuzakresowych: ważenie w I zakresie jest sygnalizowane wyświetlaniem przez wagę znacznika w lewym rogu wyświetlacza. Ważenie w II zakresie jest sygnalizowane wyświetlaniem przez wagę znacznika w lewym rogu wyświetlacza. Powrót z ważenia w II zakresie do ważenia w I zakresie następuje automatycznie po zdjęciu obciążenia z szalki i wejściu wagi w strefę AUTOZERA zapali się symbol z dokładnością I zakresu., a waga wróci do ważenia Zmiana jednostki ważenia Zmiana jednostki ważenia przez osobę obsługującą wagę jest możliwa poprzez naciśnięcie przycisku. Możliwości wyboru w przypadku jednostki głównej [g]: g (gram), kg (kilogram), ct (karat), lb (funt)*, oz (uncja)*, N (Newton)*, u1 (jednostka użytkownika 1)*, u2 (jednostka użytkownika 2)*. *) jednostka niedostępna w wadze legalizowanej. Możliwości wyboru w przypadku jednostki głównej [kg]: kg (kilogram), lb (funt)*, N (Newton)*, u1 (jednostka użytkownika 1)*, u2 (jednostka użytkownika 2)*. *) jednostka niedostępna w wadze legalizowanej. Użytkownik ma również możliwość deklaracji jednostki startowej oraz definicji dwóch własnych jednostek patrz punkt 21 instrukcji. 28

29 13.6. Deklaracja progów MIN, MAX Progi MIN, MAX wykorzystywane są do: Kontroli masy ważonych ładunków (patrz punkt 26.4 instrukcji). Graficznej interpretacji przedziałów ważenia w postaci bargrafu diodowego (patrz punkt 16 instrukcji). Graficznej interpretacji przedziałów ważenia w postaci bargrafu masy jako widżetu ekranowego (patrz punkt instrukcji). Sterowania zewnętrznymi układami automatyki z wykorzystaniem wyjść cyfrowych miernika (patrz punkt 18.2 instrukcji). Przyjmuje się, że masa jest poprawna, gdy zawiera się pomiędzy wartościami progowymi MIN i MAX. Deklaracja progów MIN, MAX może odbywać się poprzez: Wykorzystanie przycisku programowalnego < Ustaw MIN, MAX>. Wybór towaru z zadeklarowanymi progami. Wykorzystanie wejścia cyfrowego. Wartość progu górnego powinna być większa niż wartość progu dolnego Deklaracja progów MIN, MAX poprzez wykorzystanie przycisku programowalnego. Wejdź w podmenu <Wyświetlacz / Funkcje przycisków>. Wejdź w edycję żądanego przycisku. Wybierz z listy funkcję <Ustaw MIN i MAX>. Wyjdź do okna głównego. Naciśnij wcześniej zaprogramowany przycisk, po czym zostanie otworzone numeryczne okno edycyjne <Min>. Wprowadź żądaną wartość i zatwierdzić zmiany przyciskiem, po czym zostanie otworzone numeryczne okno edycyjne <Max>. Wprowadź żądaną wartość i zatwierdzić zmiany przyciskiem Deklaracja progów MIN, MAX poprzez wybór towaru Wejdź w podmenu <Bazy danych / Towary>. Przejdź do edycji danego towaru i wpisz żądane wartości progów. Wyjdź do okna głównego i za pomocą przycisku z zadeklarowanymi wartościami progów., wybierz towar 29

30 Deklaracja progów MIN, MAX poprzez wykorzystanie wejścia cyfrowego Wejdź w menu <Wejścia / Wyjścia> i przejdź do podmenu <Wejścia>. Wejdź w edycję żądanego wejścia. Wybierz z listy funkcję <Ustaw MIN i MAX>. Wyjdź do okna głównego. Uaktywnij wcześniej zadeklarowany sygnał wejściowy, po czym zostanie otworzone numeryczne okno edycyjne <Min>. Wprowadź żądaną wartość i zatwierdzić zmiany przyciskiem, po czym zostanie otworzone numeryczne okno edycyjne <Max>. Wprowadź żądaną wartość i zatwierdzić zmiany przyciskiem Zmiana numeru platformy wagowej Waga opcjonalnie jest wyposażona w dodatkową platformę wagową. Zmiana numeru platformy wagowej jest możliwa z wykorzystaniem przycisku programowalnego. Zmiana platformy jest sygnalizowana znacznikiem numeru platformy lub w lewej górnej części okna wagowego. 14. KOMUNIKACJA Waga w wykonaniu standardowym ma możliwość komunikacji z urządzeniem zewnętrznym poprzez porty: RS232, USB A, Ethernet. Konfiguracja portów jest możliwa w menu < / Komunikacja> Port RS 232 Wybierz port <RS232 (1)>, <RS232 (2)>*, <RS232 (3)>*. Ustaw odpowiednie parametry transmisji: Prędkość transmisji Parzystość 2400, 4800, 9600, 19200, 38400, 57600, bit/s. Brak, Nieparzysty, Parzysty. *) Wykonanie opcjonalne. 30

31 14.2. Port Ethernet Wybierz port <Ethernet>. Ustaw odpowiednie parametry transmisji: DHCP Tak, Nie Adres IP Maska podsieci Brama domyślna Mac adres --- Parametry transmisji należy dobrać zgodnie z ustawieniami lokalnej sieci klienta. Parametr <MAC adres> jest przydzielany do urządzenia automatycznie, z atrybutem <Tylko do odczytu>. W przypadku deklaracji parametru <DHCP> na wartość, pozostałe parametry transmisji będą miały atrybut <Tylko do odczytu> Port USB A Port USB typu A służy do: Podłączenia pamięci masowej pendrive w celu: - Wydruku danych z pomiarów (ustawienie parametru <Drukarka / Port> na wartość <Pendrive>). - Eksportu/importu baz danych. - Eksportu/importu parametrów użytkownika. - Eksportu raportów ważeń i Alibi. Podłączenia wagi do drukarki PCL. Podłączenia drukarki EPSON TM-T20 (z obsługą portu USB). Pamięć masowa pendrive powinna obsługiwać system plików FAT. Pamięć masowa pendrive nie jest obsługiwana przez opcjonalne gniazdo USB (2) typu M12 4P. 31

32 15. URZĄDZENIA Komputer Waga ma możliwość współpracy z komputerem. Aktywne połączenie waga komputer jest sygnalizowane ikonką w górnym pasku okna głównego. Konfiguracji ustawień do współpracy wagi z komputerem dokonujemy w podmenu < / Urządzenia / Komputer> Port komputera Waga ma możliwość komunikacji z komputerem poprzez porty: RS 232 (1) RS 232 (2) * RS 232 (3) * Ethernet Porty RS 232 (złącza M12 8P). Port Ethernet (złącze RJ45). *) Wykonanie opcjonalne. Procedura: Wejdź w podmenu <Urządzenia / Komputer / Port> i wybierz z listy żądany port. W zależności od wybranego portu zmienia się struktura podmenu <Ustawienia portu>: Port RS 232 (1) RS 232 (2) * RS 232 (3) * Ethernet Ustawienia portu Prędkość transmisji: od 2400 do bit/s. Parzystość: Brak, parzysty, nieparzysty. Adres IP: Adres sieciowy IP wagi. Port: numer portu dla protokołu transmisji. Timeout [ms]: zwłoka czasowa, jaką program wagowy czeka na rozłączenie połączenia z urządzeniem, od chwili ostatniego otrzymanego polecenia z tego urządzenia. *) Wykonanie opcjonalne Adres komputera Ustawienie adresu wagi, z którą połączony jest komputer. Procedura: Wejdź w podmenu <Urządzenia / Komputer / Adres>, po czym zostanie wyświetlone okno edycyjne <Adres>. Wpisz żądany adres i zatwierdzić zmiany przyciskiem. 32

33 Projekt wydruku ważenia Projekt indywidualnego wydruku z wagi do komputera. Procedura: Wejdź w podmenu <Urządzenia / Komputer / Projekt wydruku ważenia>, po czym zostanie wyświetlone okno edycyjne <Projekt Wydruku Ważenia>. Dokonaj żądanej modyfikacji projektu i zatwierdzić zmiany przyciskiem Transmisja ciągła Włączenie transmisji ciągłej waga komputer. Uaktywnienie parametru <Transmisja ciągła> rozpoczyna ciągłe wysyłanie zawartości <Projektu Wydruku Ważenia> do komputera. Procedura: Wejdź w podmenu <Urządzenia / Komputer / Transmisja ciągła> i ustaw odpowiednią wartość. Dostępne wartości: Transmisja ciągła wyłączona. Transmisja ciągła włączona Interwał Ustawienie częstotliwości wydruku <Projektu Wydruku Ważenia> dla transmisji ciągłej. Częstotliwość wydruku ustawia się w sekundach, z dokładnością 0.1s, w zakresie od 0.1s do 1000 sekund. Procedura: Wejdź w podmenu <Urządzenia / Komputer / Interwał> po czym zostanie wyświetlone okno edycyjne <Interwał>. Wpisz żądaną wartość i zatwierdzić zmiany przyciskiem Współpraca z E2R System Aktywacja współpracy wagi z programem komputerowym E2R System. Oprogramowanie E2R System jest modułowym systemem realizującym kompleksowo obsługę procesów produkcyjnych, powiązanych w różnych fazach z procesami ważenia. 33

34 Procedura: Uaktywnienia parametru <E2R> może dokonać wyłącznie użytkownik o uprawnieniach <Administrator>. W przypadku współpracy z programem komputerowym <E2R System>, edycja baz danych w wadze jest zablokowana. Wejdź w podmenu <Urządzenia / Komputer / E2R> i ustaw odpowiednią wartość. Dostępne wartości: Połączenie z programem E2R System nieaktywne. Połączenie z programem E2R System aktywne Drukarka Użytkownik wagi w podmenu <Drukarka> ma możliwość: ustawienia portu komunikacji z drukarką, wyboru strony kodowej drukarki, zdefiniowania początku wydruku - parametr <Prefiks>, zdefiniowania końca wydruku parametr <Sufiks>. Konfiguracji ustawień do współpracy wagi z drukarką dokonujemy w podmenu < / Urządzenia / Drukarka> Port drukarki Waga ma możliwość komunikacji z drukarką poprzez porty: RS 232 (1) RS 232 (2) * Porty RS 232 (złącza M12 8P). RS 232 (3) * USB A (1) Port USB typu A. USB A (2) * Port USB typu A (złącze M12 4P). Ethernet Port Ethernet (złącze RJ45). Port służy do podłączenia drukarki sieciowej lub komputera ze specjalnym programem firmy RADWAG, np. RAD KEY. Pendrive Port USB typu A. Port służy do podłączenia pamięci zewnętrznej Pendrive, w celu wydruku ważeń do pliku tekstowego. *) Wykonanie opcjonalne. 34

35 Procedura: Wejdź w podmenu <Urządzenia / Drukarka / Port> i ustaw odpowiednią opcję. W zależności od wybranego portu zmienia się struktura podmenu <Ustawienia portu>: Port Ustawienia portu RS 232 (1) RS 232 (2) * RS 232 (3) * Prędkość: od 2400 do bit/s. Bity danych: 7, 8. Bity stopu: 1, 2. Parzystość: Brak, parzysty, nieparzysty. USB A (1) - USB A (2) * - Pendrive - Adres IP: Adres sieciowy IP wagi. Port: numer portu dla protokołu transmisji. Ethernet Timeout [ms]: zwłoka czasowa, jaką program wagowy czeka na rozłączenie połączenia z urządzeniem, od chwili ostatniego otrzymanego polecenia z tego urządzenia. *) Wykonanie opcjonalne Strona kodowa Aby zapewnić prawidłową współpracę wagi z drukarką (prawidłowy wydruk liter ze znakami diakrytycznymi dla danego języka interfejsu wagi), należy zapewnić zgodność strony kodowej wysyłanego wydruku ze stroną kodową drukarki. Zgodność strony kodowej można uzyskać na dwa sposoby: ustawiając odpowiednią stronę kodową w ustawieniach drukarki (patrz: Instrukcja drukarki) taką samą, jak strona kodowa wydruku z wagi dla poszczególnych języków menu: Strona kodowa Język 1250 Polski, czeski, węgierski Angielski, niemiecki, hiszpański, francuski, włoski Turecki. wysyłając kod sterujący z wagi, który automatycznie przed wydrukiem ustawi odpowiednią stronę kodową drukarki (taką samą, jak strona kodowa wydruku z wagi). Domyślna wartość strony kodowej drukarki to 1250 strona kodowa środkowoeuropejska. 35

36 Przykładowe ustawienia wagi dla poprawnego wydruku polskich znaków na drukarkę EPSON podłączoną do portu RS232: EPSON TM-U220D EPSON TM-T20 EPSON TM-T20 Prędkość transmisji 9600 bit/s bit/s bit/s Parzystość Brak Brak Brak Strona kodowa Prefiks - 1B742D 1B Prefiks, sufiks Są to kody sterujące (w postaci heksadecymalnej) wysyłane do drukarki na początku wydruku - parametr <Prefiks> oraz na końcu wydruku - parametr <Sufiks>. Poprzez wysłanie tych kodów można globalnie sterować informacjami lub czynnościami wykonywanymi na początku i/lub na końcu każdego wydruku wysłanego przez wagę do drukarki. Najczęściej jest ta funkcja wykorzystywana do: Prefiks - wysłanie informacji o stronie kodowej wydruku. Sufiks - wysłanie polecenia obcięcia papieru w drukarkach EPSON (jeżeli drukarka wyposażona jest w nóż). Obcięcie papieru w drukarce EPSON kod 1D Ustawienia parametrów <Prefiks> i <Sufiks> obowiązują dla wszystkich wydruków wysyłanych przez wagę, np.: raporty z kalibracji, statystyki oraz wydruków: nagłówek, wydruk GLP, stopka Zapis danych o pomiarach na pendrive Opcja zapisu danych o pomiarze na pamięć zewnętrzną pendrive. Procedura: Umieść pendrive w gnieździe portu USB typu A. W podmenu <Urządzenia / Drukarka / Port> ustaw opcję <Pendrive> i wróć do ważenia. Od tego momentu każde naciśnięcie przycisku spowoduje zapis danych o pomiarze w pliku tekstowym na pendrive. Plik tekstowy o nazwie printout.txt zostanie utworzony automatycznie przez program wagi. W celu zapamiętania danych w pliku, należy przed wyjęciem pendrive z gniazda USB odczekać około 10s po zapisaniu ostatniego pomiaru. Następnie podłączyć pendrive do komputera i odczytać utworzony plik tekstowy. 36

37 Program wagowy będzie dopisywał dane do pliku już raz utworzonego na pendrive, użytkownik może więc kontynuować zapis pomiarów w tym samym pliku. Pendrive powinien być wyposażony w <System plików FAT> Czytnik kodów kreskowych Waga umożliwia współpracę z czytnikiem kodów kreskowych. Czytnik jest wykorzystywany do szybkiego wyszukiwania rekordów w bazach danych wagi. W podmenu <Komunikacja> należy ustawić prędkość transmisji na zgodną ze skanerem kodów kreskowych (domyślnie 9600b/s). Szczegółowy opis komunikacji wagi z czytnikami kodów kreskowych znajduje się w DODATKU 04 instrukcji Port czytnika kodów kreskowych Waga ma możliwość komunikacji z czytnikiem poprzez porty: RS 232 (1) RS 232 (2) * Porty RS 232 (złącza M12 8P). RS 232 (3) * USB A (1) Port USB typu A. USB A (2) * Port USB typu A (złącze M12 4P). *) Wykonanie opcjonalne. Procedura: Wejdź w podmenu <Urządzenia / Czytnik Kodów Kreskowych / Port> i ustaw odpowiednią opcję Offset Ustawienie pierwszego znaczącego znaku kodu, od którego będzie rozpoczynane wyszukiwanie. Wszystkie znaki poprzedzające są pomijane. Procedura: Wejdź w podmenu <Urządzenia / Czytnik Kodów Kreskowych / Offset> i za pomocą klawiatury ekranowej wpisz żądaną wartość. 37

38 Długość kodu Ustawienie ilości znaków kodu, branych pod uwagę przy wyszukiwaniu. Procedura: Wejdź w podmenu <Urządzenia / Czytnik Kodów Kreskowych / Długość kodu> i za pomocą klawiatury ekranowej wpisz żądaną wartość Prefiks, Sufiks Edycja wartości przedrostka <Prefiks> oraz przyrostka <Sufiks> w celu synchronizacji programu wagowego z obsługiwanym czytnikiem kodów kreskowych. W standardzie przyjętym przez RADWAG przedrostkiem jest znak (bajt) 01 heksadecymalnie, a przyrostkiem jest znak (bajt) 0D heksadecymalnie. Procedura: Wejdź w podmenu <Urządzenia / Czytnik Kodów Kreskowych / Prefiks> i za pomocą klawiatury ekranowej wpisz żądaną wartość (heksadecymalnie). Przejdź do parametru <Sufiks> i za pomocą klawiatury ekranowej wpisz żądaną wartość (heksadecymalnie) Wybór pola Konfiguracja wyboru pola do wyszukiwania w poszczególnych bazach danych. Procedura: Wejdź w podmenu <Urządzenia / Czytnik Kodów Kreskowych / Wybór pola>, po czym zostanie wyświetlona lista wyboru pola. Dostępne wartości: Brak, Towar, Użytkownik, Klient, Opakowanie, Numer serii, Numer partii Filtrowanie Deklaracja pozycji stanowiącej kryterium wyszukiwania. Procedura: Wejdź w podmenu <Urządzenia / Czytnik Kodów Kreskowych / Filtrowanie>, po czym zostanie wyświetlona lista kryterium wyszukiwania. 38

39 Wykaz pozycji filtrowania w zależności od wyboru pola: Wybór pola Brak * Filtrowanie Towar Nazwa, Kod, Nazwa 2, Kod 2. Użytkownik Klient Opakowanie Numer serii ** Numer partii ** Nazwa, Kod. Nazwa, Kod. Nazwa, Kod. *) - Podmenu <Filtrowanie> niewidoczne. Funkcja nieaktywna. **) - Podmenu <Filtrowanie> niewidoczne. Funkcja aktywna Test Weryfikacja poprawnego działania czytnika kodów kreskowych, podłączonego do wagi. Procedura: Wejdź w podmenu <Czytnik Kodów Kreskowych / Test>, po czym zostanie otwarte okno <Test>, zawierające pole ASCII oraz pole HEX. Po zeskanowaniu kodu zostanie on wczytany w pole ASCII oraz w pole HEX, a w dolnej części okna zostanie wyświetlony wynik testu. W przypadku, gdy: <Prefiks> i <Sufiks>, zadeklarowane w ustawieniach wagi, są zgodne z <Prefiks> i <Sufiks> w sczytanym kodzie, wynik testu będzie <Pozytywny>. <Prefiks> i <Sufiks>, zadeklarowane w ustawieniach wagi, nie są zgodne z <Prefiks> i <Sufiks> w sczytanym kodzie, wynik testu będzie <Negatywny> Wyświetlacz dodatkowy Grupa ustawień do współpracy z zewnętrznym wyświetlaczem dodatkowym Port wyświetlacza dodatkowego Waga ma możliwość komunikacji z wyświetlaczem dodatkowym poprzez porty: 39

40 RS 232 (1) RS 232 (2) * RS 232 (3) * Porty RS 232 (złącza M12 8P). *) Wykonanie opcjonalne. Procedura: Wejdź w podmenu <Urządzenia / Wyświetlacz dodatkowy / Port> i wybierz z listy żądany port. W podmenu <Komunikacja> należy ustawić prędkość transmisji na zgodną z dodatkowym wyświetlaczem (115200b/s) Projekt dolnej linii Wyświetlacz dodatkowy posiada dolną linię, w której mogą być wyświetlane dodatkowe informacje. Mogą to być teksty lub dane, takie jak: data, wartość tary itp. Zawartość wyświetlanych danych ustawiana jest z poziomu wagi. Procedura: Wejdź w podmenu <Urządzenia / Wyświetlacz dodatkowy / Projekt dolnej linii> po czym zostanie wyświetlone okno edycyjne <Projekt dolnej linii>. Dokonaj żądanej modyfikacji projektu i zatwierdzić zmiany przyciskiem. Projekt może zawierać maksymalnie 30 znaków. 16. BARGRAF DIODOWY Bargraf diodowy znajduje się w górnej części elewacji wagi i składa się z 9 pól diodowych świecących w kolorze czerwonym lub zielonym. Bargraf pełni rolę graficznego przedstawienia wykorzystania maksymalnego udźwigu wagi. Dodatkowo ilustruje położenie progów Min i Max. Konfiguracji ustawień bargrafu diodowego dokonujemy w podmenu < / Bargraf diodowy> Aktywacja bargrafu diodowego Włączenie / wyłączenie działania bargrafu diodowego. Procedura: Wejdź w podmenu <Bargraf diodowy / Aktywacja> i i uaktywnij bargraf diodowy ( - bargraf diodowy aktywny, - bargraf diodowy nieaktywny). 40

41 16.2. Typ bargrafu diodowego Wybór sposobu działania bargrafu diodowego. Procedura: Wejdź w podmenu <Bargraf diodowy / Typ bargrafu diodowego> i ustaw żądany typ bargrafu diodowego. Dostępne typy bargrafu diodowego: Liniowy, Sygnalizacja progów ważenia, Doważanie Bargraf diodowy Liniowy Bargraf w sposób liniowy odzwierciedla zakres ważenia wagi Bargraf diodowy Sygnalizacja progów ważenia Bargraf prezentuje sygnalizację progów MIN, MAX, jeżeli zostały one zadeklarowane: Sygnalizacja masy poniżej wartości MIN: Sygnalizacja masy pomiędzy wartościami MIN, MAX: Sygnalizacja masy powyżej ustawionej wartości MAX: Bargraf diodowy Doważanie Bargraf odzwierciedla procentową odchyłkę od masy nominalnej. 41

42 Jeżeli pomiar jest powyżej wartości MIN (do wartości 1/3 zakresu MIN- MAX), to zapala się środkowe pole zielone wraz z polem zielonym z lewej strony. Jeżeli pomiar znajduje się między 1/3 a 2/3 zakresu MIN MAX, to świeci się środkowe zielone pole: Jeżeli pomiar znajduje się między 2/3 zakresu MIN-MAX a MAX, to zapala się pole zielone wraz z polem zielonym z prawej strony. Jeżeli wartość masy jest poniżej ustalonej wartości MIN, to zapalają się czerwone pola z lewej strony. Im mniejsza wartość masy poniżej progu MIN, tym więcej jest zapalanych czerwonych pól po lewo. Jeżeli wartość masy jest powyżej ustalonej wartości MAX, to zapalają się czerwone pola z prawej strony. Im większa wartość masy powyżej progu MAX, tym więcej jest zapalanych czerwonych pól po prawo. 42

43 17. WYDRUKI Użytkownik wagi w podmenu <Wydruki> ma możliwość: zdefiniowania wzorca wydruku nagłówka, GLP oraz stopki. zdefiniowania wzorców raportów: kalibracji, dozowania, recepturowania. utworzenia 10 wydruków niestandardowych Tryb wydruku: Nagłówek Wydruk GLP - Stopka Tryb wydruku składający się z trzech podstawowych bloków: Nagłówek Wydruk GLP Stopka Grupa parametrów umożliwiająca zadeklarowanie zmiennych, które znajdą się na wydruku nagłówka. Grupa parametrów umożliwiająca zadeklarowanie zmiennych, które znajdą się na wydruku pomiaru. Grupa parametrów umożliwiająca zadeklarowanie zmiennych, które znajdą się na wydruku stopki. Każdy z bloków zawiera listę zmiennych przeznaczonych do wydruku. Dla każdej zmiennej należy ustawić odpowiedni atrybut dostępności. Wykaz zmiennych przeznaczonych do wydruku: NAGŁÓWEK Wydruk GLP STOPKA Kreski * Mod pracy * Data * Czas * Typ wagi Id wagi Użytkownik * Towar * Klient Zmienna uniwersalna 1 Zmienna uniwersalna 2 Zmienna uniwersalna 3 Numer platformy Pusta linia * Raport kalibracji Wydruk niestandardowy Data Czas Użytkownik Towar Klient Opakowanie Zmienna uniwersalna 1 Zmienna uniwersalna 2 Zmienna uniwersalna 3 Netto Tara Brutto Aktualny wynik * Numer platformy Raport kalibracji Wydruk niestandardowy *) Zmienne z domyślnym atrybutem dostępności. Zasady posługiwania się wydrukami: Mod pracy Data Czas Typ wagi Id wagi Użytkownik Towar Klient Zmienna uniwersalna 1 Zmienna uniwersalna 2 Zmienna uniwersalna 3 Numer platformy Kreski * Pusta linia * Raport kalibracji Podpis * Wydruk niestandardowy 1. Poprzez naciśniecie przycisku znajdującego się na elewacji wagi można wydrukować zmienne z atrybutem dostępności, które znajdują się w bloku Wydruk GLP. 43

44 2. Zmienne z atrybutem dostępności, znajdujące się w bloku Nagłówek i/lub Stopka będą drukowane po naciśnięciu odpowiedniego przycisku programowalnego: < Wydruk nagłówka> i/lub < Wydruk stopki>. Procedura programowania przycisków jest opisana w punkcie 19.2 instrukcji. Opis zmiennych: Nazwa zmiennej Mod pracy Typ wagi Id wagi Użytkownik Towar Klient Opakowanie Data Czas Netto Tara Brutto Opis zmiennej Nazwa modu pracy wagi. Zadeklarowany fabrycznie typ wagi. Numer fabrycznego wagi. Nazwa zalogowanego użytkownika. Nazwa aktualnie wybranego towaru. Nazwa aktualnie wybranego klienta. Nazwy aktualnie wybranego opakowania. Aktualna data. Aktualny czas. Masa netto w jednostce podstawowej (kalibracyjnej). Wartość tary w jednostce aktualnej. Masa brutto w jednostce aktualnej. Zmienna uniwersalna 1 Wartość zmiennej uniwersalnej 1. Zmienna uniwersalna 2 Wartość zmiennej uniwersalnej 2. Zmienna uniwersalna 3 Wartość zmiennej uniwersalnej 3. Numer platformy Aktualny wynik Raport z kalibracji Kreski Pusta linia Podpis Wydruk niestandardowy Numer platformy, na której został przeprowadzony proces kalibracji. Wynik pomiaru w jednostce aktualnej. Wydruk raportu z kalibracji, zgodnie z ustawieniami zadeklarowanymi dla wydruku z raportu kalibracji. Wydruk linii kresek oddzielających dane na wydruku Wydruk pustej linii. Wydruk pola na podpis osoby wykonującej pomiar. Wydruk jednego z 10 wydruków niestandardowych. 44

45 Przykładowe wydruki: Nagłówek Wydruk GLP Stopka Wydruki niestandardowe Program wagi umożliwia wprowadzenie 10 wydruków niestandardowych. Każdy z wydruków może zawierać około 1900 znaków (litery, cyfry, znaki specjalne, spacje), a w tym: teksty stałe, zmienne zależne od modu pracy i innych potrzeb użytkownika (masa, data, progi doważania). Wykaz zmiennych przeznaczonych dla wydruków znajduje się w DODATKU 01 instrukcji. Procedura dodawania wydruków niestandardowych: Wejdź w podmenu <Wydruki / Wydruki niestandardowe>. Naciśnij przycisk (dodaj rekord) przyporządkowany do przycisku na elewacji wagi, po czym zostanie utworzony nowy rekord zawierający: Nazwa Kod Projekt Nazwa wydruku niestandardowego (max. 43 znaki). Kod wydruku niestandardowego (max. 15 znaków). Tekstowe pole edycyjne projektu wydruku (max znaków). Szczegółowy opis tekstowego pola edycyjnego znajduje się w punkcie 10.3 instrukcji Raport kalibracji Grupa parametrów umożliwiająca zadeklarowanie zmiennych, które znajdą się na wydruku raportu z kalibracji. Raport z kalibracji jest generowany automatycznie na zakończenie każdego procesu kalibracji. 45

46 Opis zmiennych: Nazwa zmiennej Projekt Rodzaj kalibracji Użytkownik Projekt Data Czas Id. Wagi Numer platformy Różnica kalibracji Kreski Podpis Opis zmiennej Wprowadzanie nazwy projektu (max. 31 znaków). Rodzaj wykonywanej kalibracji. Nazwa zalogowanego użytkownika. Wydruk wprowadzonej nazwy projektu. Daty wykonania kalibracji. Czasu wykonania kalibracji. Numer fabryczny wagi. Numer platformy, na której został przeprowadzony proces kalibracji. Różnicy pomiędzy masami odważnika kalibracyjnego zmierzonego podczas ostatnio wykonywanej kalibracji a masą aktualnie zmierzoną tego odważnika. Linia kresek oddzielająca dane na wydruku od pola podpisu. Pole na podpis osoby wykonującej kalibrację Raport dozowania Grupa parametrów umożliwiająca zadeklarowanie zmiennych, które znajdą się na wydruku raportu z procesu dozowania. Raport dozowania jest generowany automatycznie po zakończeniu lub przerwaniu każdego procesu. Opis zmiennych: Nazwa zmiennej Proces dozowania Data rozpoczęcia Data zakończenia Użytkownik Klient Masa zadana Suma Różnica Poprawka Status Kreski Opis zmiennej Nazwa zrealizowanego procesu dozowania. Data rozpoczęcia realizacji procesu dozowania. Data zakończenia realizacji procesu dozowania. Użytkownik realizujący proces dozowania. Klient, dla którego realizowany jest proces dozowania. Zadeklarowana masa netto dozowania. Masa netto dozowania w jednostce kalibracyjnej. Różnica wartości masy netto dozowania i wartości progu dozowania automatycznego. Wartość poprawki dozowania. Status realizacji procesu dozowania przyjmujący wartości: W trakcie, Zakończone, Przerwane. Linia kresek oddzielająca dane na wydruku od pola podpisu. 46

47 Podpis Wydruk niestandardowy Pole na podpis osoby realizującej proces. Wydruk jednego z 10 wydruków niestandardowych Raport receptur Grupa parametrów umożliwiająca zadeklarowanie zmiennych, które znajdą się na wydruku raportu z procesu recepturowania. Raport receptur jest generowany automatycznie po zakończeniu lub przerwaniu każdego procesu. Opis zmiennych: Status Data rozpoczęcia Data zakończenia Receptura Użytkownik Klient Liczba składników Liczba pomiarów Numer serii Pomiary Masa zadana Suma Różnica Status poprawności realizacji receptury. Status przyjmuje wartości: W trakcie, Przerwane, Zakończone. Data rozpoczęcia realizacji receptury. Data zakończenia realizacji receptury. Nazwa zrealizowanej receptury. Użytkownik realizujący recepturę. Klient, dla którego realizowana jest receptura. Liczba składników w recepturze. Liczba ważeń zrealizowanych w ramach receptury. Numer serii przypisany do receptury. Lista ważeń zrealizowanych w ramach receptury. Suma zadeklarowanych mas nominalnych składników. Masa całkowita zrealizowanej receptury. Różnica wartości sumy i wartości masy oczekiwanej. 18. WEJŚCIA / WYJŚCIA Miernik wagowy jest standardowo wyposażony w 4 wejścia / 4 wyjścia. Konfiguracji wejść / wyjść dokonujemy w podmenu: < / Wejścia / Wyjścia> Konfiguracja wejść Wejdź w podmenu <Wejścia / Wyjścia>. Wybierz opcję <Wejścia> i wejdź w edycję żądanego wejścia, po czym zostanie otworzona lista funkcji do przypisania. Lista funkcji jest analogiczna do listy funkcji przycisków znajdującej się w punkcie 19.2 instrukcji. Wybierz z listy żądaną funkcję i wróć do okna głównego. 47

48 Dla ustawień fabrycznych funkcje wszystkich wejść posiadają opcję <Brak> Konfiguracja wyjść Przypisując danemu wyjściu konkretną funkcję jednocześnie powodujemy jego uaktywnienie. Jeżeli dane wyjście nie ma przypisanej funkcji to pozostaje ono nieaktywne. Procedura: Wejdź w podmenu <Wejścia / Wyjścia>. Wybierz opcję <Wyjścia> i wejdź w edycję żądanego wyjścia, po czym zostanie otworzona lista funkcji do przypisania: Brak Stabilny MIN stabilny MIN niestabilny OK stabilny OK niestabilny MAX stabilny MAX niestabilny Zero Wyjście nieaktywne. Stabilny wynik ważenia powyżej masy LO. Stabilny wynik ważenia poniżej progu MIN. Niestabilny wynik ważenia poniżej progu MIN. Stabilny wynik ważenia pomiędzy progami MIN, MAX. Niestabilny wynik ważenia pomiędzy progami MIN, MAX. Stabilny wynik ważenia powyżej progu MAX. Niestabilny wynik ważenia powyżej progu MAX. Zerowy wynik ważenia (wskaźnik zera ).! OK niestabilny Niestabilny wynik ważenia poza progiem OK.! OK stabilny Stabilny wynik ważenia poza progiem OK. MIN OK. MAX Proces aktywny Sygnalizacja progu MIN. Sygnalizacja progu OK. Sygnalizacja progu MAX. Sygnalizacja aktywnego (trwającego) procesu. Wybierz z listy żądaną funkcję i wróć do okna głównego. Dla ustawień fabrycznych funkcje wszystkich wyjść posiadają opcję <Brak>. Opis sposobu deklaracji progów MIN, MAX znajduje się punkcie 13.6 instrukcji. 48

49 19. WYŚWIETLACZ Użytkownik może przystosować wygląd wyświetlacza głównego i informacje na nim pokazywane do własnych potrzeb. Konfiguracja ekranu obejmuje obszar roboczy (pole 1, 2, 3, 4) oraz dolną linię (5) funkcji, przypisanych do przycisków numerycznych na elewacji wagi: Konfiguracji wyświetlacza dokonujemy w podmenu < / Wyświetlacz> Obszar roboczy Obszar roboczy wyświetlacza może zawierać następujące elementy (widżety): etykietę, pole tekstowe, bargraf. Każdy z modów pracy ma domyślny układ widżetów ekranu głównego. Dostępne rozmiary elementów (Widżetów) (szerokość pola x wysokość pola): Etykieta 1x1; 2x1. Pole tekstowe - 1x1; 2x1. Bargraf 1x1; 2x1. Rozmiar elementu 2x1 oznacza pole dwóch obszarów roboczych (1 i 2 lub 3 i 4). Program automatycznie wykrywa, jakie rozmiary widżetów można umieścić w danym obszarze. Po ustawieniu wszystkich danych i wyjściu z ustawień, widżety pojawiają się w zadeklarowanych polach Etykieta Pole z wyświetlanymi informacjami, które są aktualizowane na bieżąco podczas pracy wagi (nazwa wybranego towaru, wartość masy brutto, itd.). Podmenu <Elementy obszaru roboczego> zawierającego widżet <Etykieta> posiada następujące opcje: Informacja Ustawienia Usuń Dodaj Informacja o wybranym typie i rozmiarze widżetu. Funkcja zmiany wyświetlanej informacji przypisanej do widżetu. Funkcja usunięcia widżetu. Po wejściu w funkcję zostanie wyświetlone ostrzeżenie <Czy na pewno usunąć?>. Potwierdź komunikat przyciskiem. Opcja widoczna w przypadku braku widżetu. Po wejściu w podmenu <Dodaj> można wybrać z listy widżet <Etykieta> o dostępnym rozmiarze. 49

50 Wybór informacji dla etykiety w zależności od modu pracy: Netto Tara Brutto Użytkownik Towar Opakowanie Klient Numer serii Numer partii Zmienna uniwersalna 1 Zmienna uniwersalna 2 Zmienna uniwersalna 3 Data Czas Data i czas Progi Próg MIN Próg MAX Liczba Suma Suma brutto Średnia Min Max SDV Wartość netto Wartość brutto Masa sztuki Masa odniesienia Receptura Proces dozowania Składnik 50

51 - Ustawienia domyślne etykiet Pole tekstowe Pole z wyświetlanymi informacjami, którego zawartość (teksty i zmienne w linii 1 i linii 2) jest dowolnie programowalna przez użytkownika. Szczegółowy opis tekstowego pola edycyjnego znajduje się w punkcie instrukcji. Wykaz zmiennych znajduje się w DODATKU 01 instrukcji. Podmenu <Elementy obszaru roboczego> zawierającego widżet <Pole tekstowe> posiada następujące opcje: Informacja Ustawienia Usuń Dodaj Informacja o wybranym typie i rozmiarze widżetu. Funkcja zmiany wyświetlanej informacji przypisanej do widżetu. Po wejściu w funkcję zostaną wyświetlone ustawienia do edycji linii 1 i linii 2. Linie 1, 2 mogą zawierać max 45 znaków. Funkcja usunięcia widżetu. Po wejściu w funkcję zostanie wyświetlone ostrzeżenie <Czy na pewno usunąć?>. Potwierdź komunikat przyciskiem. Opcja widoczna w przypadku braku widżetu. Po wejściu w podmenu <Dodaj> można wybrać z listy widżet <Pole tekstowe> o dostępnym rozmiarze Bargraf Opcja bargrafu w postaci widżetu ekranowego dostępna jest we wszystkich modach pracy. Bargraf pełni rolę graficznego przedstawienia wykorzystania maksymalnego udźwigu wagi. Dodatkowo bargraf ilustruje: Położenie progów Min i Max w modach pracy <Ważenie>, <Liczenie sztuk>, <Odchyłki>. Położenie progów dozowania w procesie dozowania (patrz punkt instrukcji). Położenie odchyłek w procesie recepturowania (patrz punkt 31.4 instrukcji). Podmenu <Elementy obszaru roboczego> zawierającego widżet <Bargraf> posiada następujące opcje: 51

52 Informacja Ustawienia Usuń Dodaj Informacja o wybranym typie i rozmiarze widżetu. Podmenu posiadające dwie funkcje: 1. Typ bargrafu: Liniowy (bargraf w sposób liniowy odzwierciedlający zakres ważenia wagi. 2. Lupa: Włączenie/wyłączenie przeskalowania bargrafu w celu lepszej wizualizacji wskazania zakresu pomiędzy progami Min i Max. Funkcja usunięcia widżetu. Po wejściu w funkcję zostanie wyświetlone ostrzeżenie <Czy na pewno usunąć?>. Potwierdź komunikat przyciskiem. Opcja widoczna w przypadku braku widżetu. Po wejściu w podmenu <Dodaj> można wybrać z listy widżet <Bargraf> o dostępnym rozmiarze. Opis działania bargrafu z ilustracją progów MIN, MAX: Bargraf w sposób liniowy odzwierciedla zakres ważenia wagi. Min=0g Max=0g Dodatkowo bargraf prezentuje sygnalizację progów MIN, MAX, jeżeli zostały one zadeklarowane: Sygnalizacja masy poniżej wartości MIN: Min=1600g Max=1800g Sygnalizacja masy pomiędzy wartościami MIN, MAX: Min=1600g Max=1800g Sygnalizacja masy pomiędzy wartościami MIN, MAX z opcją <Lupa>: Min=1600g Max=1800g Sygnalizacja masy powyżej ustawionej wartości MAX: Min=1600g Max=1800g Wartość progu MAX powinna być większa niż wartość progu MIN. 52

53 Opis sposobu deklaracji progów MIN, MAX znajduje się punkcie 13.6 instrukcji Funkcje przycisków Programowalne przyciski numeryczne (od 0 do 9). Są to tzw. przyciski szybkiego dostępu do najczęściej wykonywanych operacji. Przyciski numeryczne od 1 do 5 posiadają dodatkowo interpretację graficzną w dolnej linii wyświetlacza wagi. Procedura: Wejdź w podmenu <Wyświetlacz / Funkcje przycisków> a następnie w edycję żądanego przycisku. Wybierz z listy odpowiednią funkcję i wróć do okna głównego. Lista funkcji przycisków w zależności od modu pracy: Grafika Funkcja Mody pracy Parametry modu pracy Wybierz towar Wybierz recepturę Wybierz proces dozowania Wybierz opakowanie Wybierz klienta Ustaw tarę Ustaw MIN i MAX Wydruk nagłówka Wydruk stopki Statystyki: Zeruj Statystyki: Drukuj Statystyki: Drukuj i zeruj Edytuj liczbę etykiet 53

54 Edytuj liczbę etykiet zbiorczych Edytuj numer serii Edytuj numer partii Edytuj zmienną uniwersalną 1 Edytuj zmienną uniwersalną 2 Edytuj zmienną uniwersalną 3 Bazy danych Raporty Wybierz użytkownika Drukuj Zeruj Taruj Parametry Zmień mod pracy Zmień jednostkę Ostatnia cyfra Ustaw datę Ustaw czas Podaj masę sztuki Wyznacz masę sztuki Przypisz wzorzec Liczność wzorca 5 sztuk Liczność wzorca 10 sztuk Liczność wzorca 20 sztuk Liczność wzorca 50 sztuk Liczność wzorca 100 sztuk Podaj masę wzorca 54

55 Wyznacz masę wzorca Start procesu Stop procesu Pauza procesu Awaria Zmień platformę Brak - Ustawienia domyślne przycisków Domyślne ustawienia ekranu Funkcja ustawiająca domyślne wartości obszaru roboczego oraz przycisków funkcyjnych dla danego modu pracy. Procedura: Wejdź w funkcję <Wyświetlacz / Domyślne ustawienia ekranu>, po czym zostanie wyświetlone ostrzeżenie <Kontynuować?>. Potwierdź komunikat przyciskiem. Zostaną ustawione domyślne wartości obszaru roboczego oraz przycisków funkcyjnych dla danego modu pracy, po czym program automatycznie wróci do podmenu <Wyświetlacz>. 20. UPRAWNIENIA Podmenu <Uprawnienia> jest dostępne tylko po zalogowaniu jako Administrator. W tej grupie parametrów określa się uprawnienia dla użytkowników urządzenia. Konfiguracji uprawnień dokonujemy w podmenu < / Uprawnienia> Operator anonimowy Nadanie poziomu uprawnień osobie obsługującej wagę, która nie dokonała procedury logowania (tzw. operator anonimowy). Procedura: Wejdź w podmenu <Uprawnienia / Operator anonimowy>. Ustaw jedną z opcji: Brak, Operator, Operator Zaawansowany, Administrator. 55

56 20.2. Data i czas Domyślne ustawienia wagi pozwalają użytkownikowi zalogowanemu jako Administrator dokonywać zmiany ustawień daty i czasu. Oprogramowanie pozwala jednak na zmianę poziomu dostępu do opcji <Data i czas>. Procedura: Wejdź w podmenu <Uprawnienia / Data i czas>. Ustaw jedną z opcji: Brak, Operator, Operator Zaawansowany, Administrator. Ustawienie <Brak> powoduje, że dostęp do ustawień daty i czasu jest otwarty (bez potrzeby logowania) Wydruki Domyślne ustawienia wagi pozwalają użytkownikowi zalogowanemu jako Administrator dokonywać edycji wydruków. Oprogramowanie pozwala jednak na zmianę poziomu dostępu do opcji <Wydruki>. Procedura: Wejdź w podmenu <Uprawnienia / Wydruki>. Ustaw jedną z opcji: Brak, Operator, Operator Zaawansowany, Administrator. Ustawienie <Brak> powoduje, że dostęp do edycji wydruków jest otwarty (bez potrzeby logowania) Edycja baz danych Ustawienie poziomów uprawnień do edycji następujących bazach danych: towary, receptury, procesy dozowań, opakowania, klienci, zmienne uniwersalne. Procedura: Wejdź w podmenu <Uprawnienia / Edycja baz danych>. Wybierz żądaną bazę danych i ustaw jedną z opcji: Brak, Operator, Operator Zaawansowany, Administrator. Ustawienie <Brak> powoduje, że dostęp do edycji poszczególnej bazy danych jest otwarty (bez potrzeby logowania). 56

57 20.5. Wybór pozycji z bazy danych Ustawienie poziomów uprawnień do wyboru poszczególnych pozycji z baz danych przez osobę obsługującą wagę. Ustawienie dotyczy baz danych: towary, receptury, procesy dozowań, opakowania, klienci, zmienne uniwersalne. Procedura: Wejdź w podmenu <Uprawnienia / Wybór pozycji z bazy danych>. Wybierz żądaną bazę danych i ustaw jedną z opcji: Brak, Operator, Operator Zaawansowany, Administrator. Ustawienie <Brak> powoduje, że wybór pozycji z poszczególnej bazy danych jest otwarty (bez potrzeby logowania). 21. JEDNOSTKI Opcja tylko dla modu pracy Ważenie Użytkownik w podmenu <Jednostki> ma możliwość: ustawienia dostępności poszczególnych jednostek, ustawienia jednostki startowej, definiowania dwóch własnych jednostek wagowych, zmiany wartości przyspieszenia ziemskiego. Konfiguracji jednostek dokonujemy w podmenu < / Jednostki>. O dostępności poszczególnych jednostek decyduje status wagi; tzn. czy waga jest legalizowana, czy nielegalizowana Dostępność jednostek Deklaracja jednostek, które mają być dostępne po naciśnięciu przycisku. Procedura: Wejdź w podmenu <Jednostki / Dostępność>. Ustaw na wyświetlonej liście dostępność żądanych jednostek. Przy czym: Jednostka dostępna. Jednostka niedostępna. 57

58 21.2. Jednostka startowa Po wybraniu jednostki startowej waga przy każdym uruchomieniu będzie zgłaszała się w modach, w których jest możliwa zmiana jednostek, z jednostką wybraną jako startowa. Procedura: Wejdź w podmenu <Jednostki> i uaktywnij parametr <Aktywacja jednostki startowej>. Przejdź do podmenu <Jednostka startowa> i dokonaj wyboru jednostki startowej z wyświetlonej listy. Wróć do okna głównego i zrestartuj wagę. Po procedurze restartu waga zgłosi się z zadeklarowaną jednostką startową Przyspieszenie ziemskie Parametr <Przyspieszenie ziemskie> niweluje zmiany siły przyciągania ziemskiego na różnych szerokościach geograficznych i wysokościach n.p.m. w przypadku wyboru jednostki ważenia Newton [N]. Procedura: Wejdź w podmenu <Jednostki / Przyspieszenie ziemskie>, po czym zostanie otwarte pole edycyjne <Przyspieszenie ziemskie>. Wpisać wartość przyspieszenia ziemskiego miejsca użytkowania i zatwierdzić zmiany przyciskiem Jednostki definiowane Opcja tylko dla wag nielegalizowanych Użytkownik może zadeklarować dwie jednostki definiowane. Wartość wskazania na wyświetlaczu wagi dla jednostki definiowanej jest wynikiem zważonej masy przemnożonej przez mnożnik, wprowadzony dla danej jednostki definiowanej. Fabrycznie nazwy jednostek definiowanych są oznaczane jako: [u1] jednostka definiowany 1 oraz [u2] jednostka definiowana 2. Procedura: Wejdź w podmenu <Jednostki / Jednostka definiowana 1> i ustaw następujące parametry: Nazwa Mnożnik Nazwa jednostki (maksymalnie 3 znaki). Mnożnik jednostki kalibracyjnej wagi. 58

59 Wróć do okna głównego. Zdefiniowana jednostka będzie dostępna do wyboru po naciśnięciu przycisku. Procedura definiowania drugiej jednostki <Jednostka definiowana 2> jest analogiczna jak opisana powyżej. 22. INNE PARAMETRY Parametry, które mają wpływ na pracę z wagą. Parametry te są zawarte w podmenu < / Inne> Wybór języka interfejsu Wybór języka opisów menu wagi. Procedura: Wejdź w podmenu <Inne/Język> i dokonaj wyboru języka interfejsu. Dostępne wersje językowe: Polska, Angielska, Niemiecka, Francuska, Hiszpańska, Czeska Sygnał dźwiękowy Włączenie/wyłączenie sygnalizacji dźwiękowej, informującej użytkownika o naciśnięciu dowolnego klawisza na elewacji wagi. Procedura: Wejdź w podmenu <Inne / Dźwięk> i ustaw odpowiednią opcję. Przy czym: Sygnał dźwiękowy aktywny. Sygnał dźwiękowy nieaktywny Jasność wyświetlacza Zmiana jasności ekranu w granicach od 0% do 100%. Procedura: Wejdź w podmenu <Inne / Jasność wyświetlacza> i wybierz z listy żądaną wartość. 59

60 Dostępne wartości: 0%, 10%, 20%, 30%, 40%, 50%, 60%, 70%, 80%, 90%, 100% (ustawienie fabryczne) Data i czas Ustawienie aktualnej daty i czasu oraz formatu daty i czasu. Procedura: Wejdź w podmenu <Inne / Data i czas> i dokonaj żądanych zmian zgodnie z poniższą tabelą: Parametr Data Czas Format daty * Format czasu ** Opis Ustawienie aktualnej daty. Ustawienie aktualnego czasu. Wybór formatu daty. Dostępne wartości: YYYY.MM.DD (ustawienie domyślne), YYYY.DD.MM, DD.MM.YYYY, MM.DD.YYYY, YYYY/MM/DD, YYYY/DD/MM, DD/MM/YYYY, MM/DD/YYYY, YYYY- MM-DD, YYYY-DD-MM, DD-MM-YYYY, MM-DD-YYYY. Wybór formatu czasu. Dostępne wartości: HH:mm:ss 24H (ustawienie domyślne), 1 HH:mm:ss 12H, HH-mm-ss 24H, HH-mm-ss 12H, HH.mm.ss 24H, HH.mm.ss 12H. *) Oznaczenia w formacie daty: Y Rok, M miesiąc, D dzień. **) Oznaczenia w formacie czasu: HH godzina, mm minuta, ss sekunda, 24H tryb 24 godzinny, 12H tryb 12 godzinny Wygaszanie podświetlenia Ustawienie czasu w [min], po którym nastąpi wygaszenie podświetlenia ekranu. Procedura: Wejdź w podmenu <Inne / Wygaszanie podświetlenia> i wybierz z listy żądaną wartość. Dostępne wartości: Brak (ustawienie fabryczne), 0.5, 1, 2, 3, Auto wyłączanie Ustawienie czasu w [min], po którym nastąpi automatyczne wyłączenia urządzenia. Jeżeli program wagi zarejestruje, że wskazanie na wyświetlaczu jest stabilne przez ustawiony czas, to nastąpi automatyczne wyłączenie urządzenia. Funkcja nie działa, gdy jest rozpoczęty jakiś proces lub waga znajduje się w menu. 60

61 Procedura: Wejdź w podmenu <Inne / Auto wyłączanie> i wybierz z listy żądaną wartość. Dostępne wartości: Brak (ustawienie fabryczne), 1, 2, 3, 5, Ustawienia domyślne użytkownika Funkcja przywracająca domyślne (fabryczne) ustawienia użytkownika. Procedura: Wejdź w podmenu <Inne / Przywróć ustawienia domyślne użytkownika>, po czym zostanie otworzone okno informacyjne <Kontynuować?>. Potwierdź komunikat przyciskiem, po czym zostanie wyświetlony komunikat <Proszę czekać >. Po wykonaniu operacji program wagowy powróci do wyświetlania podmenu <Inne>. 23. KALIBRACJA WAGI Opcja tylko dla wag nielegalizowanych Zapewnienie bardzo dużej dokładności ważenia wymaga okresowego wprowadzania do pamięci wagi współczynnika korygującego wskazania wagi w odniesieniu do wzorca masy - jest to tzw. kalibracja wagi. Kalibracja powinna być wykonana przy rozpoczęciu ważenia lub gdy nastąpiła skokowa zmiana temperatury otoczenia. Przed rozpoczęciem kalibracji należy zdjąć obciążenie z szalki wagi Kalibracja zewnętrzna Kalibracja zewnętrzna wykonywana jest za pomocą wzorca zewnętrznego o odpowiedniej dokładności i masie zależnej od typu i udźwigu wagi. Proces przebiega półautomatycznie, a kolejne etapy są sygnalizowane komunikatami na wyświetlaczu. Procedura: Wejdź w podmenu <Kalibracja / Kalibracja zewnętrzna>, po czym zostanie wyświetlony komunikat <Zdejmij masę>. Zdejmij obciążenie z szalki wagi i naciśnij przycisk, po czym zostanie wyświetlony komunikat <Kalibracja; Proszę czekać.>. 61

62 Po zakończonej procedurze wyznaczania masy startowej na wyświetlaczu wagi pojawi się komunikat <Postaw masę> oraz konkretna wartość wzorca masy przypisanego do wagi. Umieść na szalce żądaną masę i naciśnij przycisk. Po zakończonej procedurze na wyświetlaczu wagi pojawi się komunikat <Zdejmij masę>. Po zdjęciu wzorca z szalki waga wróci do wyświetlania okna menu <Kalibracja> Kalibracja użytkownika Kalibracja użytkownika może być wykonana dowolnym wzorcem o masie z zakresu: od 0.3 Max do Max. Uruchomienie procedury odbywa się w podmenu <Kalibracja / Kalibracja użytkownika>. Przebieg procedury jest analogiczny do procedury <Kalibracji zewnętrznej>, jednak przed jej rozpoczęciem pojawia się okno do deklaracji wartości masy wzorca, który będzie użyty Wyznaczanie masy startowej Jeżeli waga nie wymaga kalibracji lub użytkownik nie dysponuje odpowiednią ilością wzorców do kalibracji, dla wagi można wyznaczyć tylko masę startową. Procedura: Wejdź w podmenu <Kalibracja / Wyznaczanie masy startowej>, po czym zostanie wyświetlony komunikat <Zdejmij masę>. Zdejmij obciążenie z szalki wagi i naciśnij przycisk, po czym zostanie wyświetlony komunikat <Wyznaczanie masy startowej; Proszę czekać.>. Po zakończonej procedurze wyznaczania masy startowej waga wróci do wyświetlania okna podmenu <Kalibracja> Raport z procesu kalibracji Raport kalibracji jest generowany automatycznie na zakończenie każdego procesu kalibracji i wysyłany do portu komunikacji, wybranego dla <Urządzenia / Drukarka>. Zawartość raportu jest deklarowana w menu <Wydruki / Raport kalibracji>. Opis deklarowania ustawień dla tej opcji znajduje się w części instrukcji dotyczącej wydruków. 62

63 Przykładowy raport: Raport kalibracji Rodzaj kalibracji Zewnętrzna Użytkownik Nowak Jan Data Czas 13:22:28 Id wagi Różnica kalibracji 0.0g Podpis INFORMACJE O WADZE Menu zawierające informacje dotyczące wagi oraz programu. Są to parametry o charakterze informacyjnym: Id wagi, typ wagi, wersja programu, kod produktu, wydruk ustawień. Po wybraniu parametru <Wydruk ustawień> nastąpi wysłanie do portu drukarki ustawień wagi (wszystkie parametry). 25. MODY PRACY Informacje ogólne Waga dysponuje następującymi modami pracy: Ważenie Liczenie sztuk Odchyłki Dozowanie Receptury Uruchomienie modu pracy Będąc w głównym oknie programu naciśnij przycisk, po czym zostanie otworzone podmenu <Mody pracy> zawierające listę modów pracy do wyboru, Wybierz z listy żądany Mod pracy, program automatycznie powróci do okna głównego wyświetlając w górnej belce okna ikonę wybranego modu Dostępność modów pracy Deklaracja modów pracy, które mają być dostępne dla użytkownika po naciśnięciu przycisku. 63

64 Procedura: Wejdź w podmenu <Mody pracy / Dostępność> i ustaw dostępność żądanych modów pracy ( - mod pracy dostępny; - mod pracy niedostępny). 26. MODY PRACY - Ustawienia lokalne Konfiguracji modów pracy dokonuje się w podmenu < / Mody Pracy>. W ustawieniach poszczególnych modów pracy dostępne są funkcje specjalne, umożliwiające dostosowanie działania urządzenia do indywidualnych potrzeb klienta. Część funkcji specjalnych ma charakter globalny, tzn. ma zastosowanie w większości dostępnych modów pracy, co prezentuje poniższa tabela: Odczyt Tryb zapisu Próg auto Kontrola wyniku Autotara Tryb etykietowania - - Statystyki - - Pozostałe funkcje specjalne, związane bezpośrednio z danym modem pracy, opisane są w dalszej części instrukcji. Przycisk ekranowy (parametry modu pracy) w oknie głównym każdego z modów pracy służy do bezpośredniego dostępu do ustawień poszczególnych modów Odczyt Podmenu zawierające funkcje pomagające użytkownikowi w przystosowaniu wagi do warunków środowiskowych, w których pracuje waga. Filtr Zatwierdzenie wyniku Przystosowanie wagi do zewnętrznych warunków środowiskowych. Im szybsze filtrowanie, tym dłuższy czas stabilizacji wyniku ważenia. Dostępne wartości: Bardzo szybki, Szybki, Średni, Wolny, Bardzo wolny. Parametr odnoszący się do szybkości stabilizacji wyniku pomiaru. Zależnie od wybranej opcji, czas ważenia będzie krótszy lub dłuższy. Dostępne wartości: Szybko, Szybko i dokładnie, Dokładnie. 64

65 Ostatnia cyfra Autozero Środowisko Wygaszanie widoczności ostatniego miejsca dziesiętnego w eksponowanym wyniku ważenia. Dostępne wartości: Zawsze: widoczne są wszystkie cyfry; Nigdy: ostatnia cyfra wyniku zostaje wygaszona i nie jest pokazywana; Kiedy stabilny: Ostatnia cyfra zostaje wyświetlana tylko wtedy, gdy wynik jest stabilny. Funkcja automatycznej kontroli i korekty zerowego wskazania wagi. Istnieją jednak szczególne przypadki, w których funkcja ta przeszkadza w pomiarach. Przykładem może być bardzo powolne umieszczanie ładunku na szalce wagi (np. wsypywanie ładunku). W takim przypadku zaleca się wyłączenie działania funkcji. Dostępne wartości: - funkcja wyłączona, - funkcja włączona. Parametr odnoszący się do otoczenia i warunków, w jakich pracuje waga. Jeśli warunki środowiskowe są niekorzystne (ruch powietrza, wibracje), zalecana jest zmiana parametru na niestabilne. Dostępne wartości: Stabilne, Niestabilne Tryb zapisu Tryb wysyłania informacji z wagi do urządzenia zewnętrznego. Procedura: Wejdź w menu <Mody pracy> i wybierz żądany Mod pracy. Przejdź do podmenu <Tryb Zapisu> i wybierz żądany tryb. Dostępne tryby zapisu: Ręczny każdy stabilny Ręczny pierwszy stabilny Automatyczny pierwszy stabilny Automatyczny ostatni stabilny Półautomatyczny każdy stabilny Półautomatyczny pierwszy stabilny Wydruk ręczny każdego stabilnego wyniku ważenia powyżej <Progu auto>. Wydruk ręczny pierwszego stabilnego wyniku ważenia powyżej <Progu auto>. Wydruk automatyczny pierwszego stabilnego wyniku ważenia powyżej <Progu auto>. Wydruk automatyczny ostatniego stabilnego wyniku ważenia po zejściu masy poniżej <Progu auto>. Wydruk ręczny każdego ważenia powyżej progu -LOz oczekiwaniem na wynik stabilny. Wydruk ręczny pierwszego ważenia powyżej progu - LO- z oczekiwaniem na wynik stabilny Próg auto Parametr <Próg auto> jest związany z funkcją pracy automatycznej. Kolejny pomiar nie zostanie zapisany dopóki wskazanie masy nie zejdzie poniżej ustawionej wartości <Progu auto> netto. 65

66 Procedura: Wejdź w menu <Mody pracy> i wybrać żądany Mod pracy. Przejdź do podmenu <Próg auto> i wprowadzić żądaną wartość zatwierdzając zmiany przyciskiem Kontrola wyniku W przypadku uaktywnienia trybu pracy wagi z kontrolą wyniku, wydruk z wagi nastąpi tylko wtedy gdy masa ładunku umieszczona na szalce będzie zawierała się pomiędzy progami MIN, MAX. Dodatkowo tryb pracy będzie sygnalizowany odpowiednim piktogramem,, w prawej części okna wagowego. Procedura: Wejdź w menu <Mody pracy> i wybierz żądany Mod pracy. Przejdź do podmenu <Kontrola wyniku> i ustaw żądaną opcję. Przy czym: Waga zapisuje każde ważenie. Waga zapisuje ważenia pomiędzy progami MIN, MAX. Opis sposobu deklaracji progów MIN, MAX znajduje się w punkcie 13.6 instrukcji. Dla wartości progów MIN=0 oraz MAX=0 piktogramy,, są nieaktywne Autotara Funkcja tary automatycznej jest przydatna dla szybkiego określania masy netto ważonych ładunków w przypadku, gdy dla każdego kolejnego ładunku wartość tary jest inna. W przypadku aktywnej funkcji <Autotara> cykl pracy wagi wygląda następująco: Przy pustej szalce naciśnij przycisk zerowania. Połóż opakowanie towaru (wartość masy opakowania musi być wyższa niż wartość ustawionego parametru <Próg auto>). Po ustabilizowaniu się wskazania nastąpi automatyczne wytarowanie masy opakowania (znacznik pojawi się w górnej części wyświetlacza). 66

67 Umieść towar w opakowaniu, po czym wyświetlacz pokaże masę netto towaru. Zdejmij towar wraz z opakowaniem. Po zejściu masy poniżej wartości <Próg auto>, waga automatycznie wykasuje wprowadzoną wartość tary (zniknie znacznik w górnej części wyświetlacza). Po położeniu na szalce opakowania kolejnego towaru, procedura działania funkcji jest analogiczna do opisanej powyżej Tryb etykietowania System etykietujący służy do drukowania etykiet w celu oznaczania towarów ważonych, np. w procesie pakowania. Program może generować etykiety standardowe do oklejania pojedynczych towarów oraz etykiety zbiorcze do oklejania pojemników zbiorczych. Funkcje specjalne podmenu <Tryb etykietowania>: Liczba etykiet Liczba etykiet zbiorczych Automatyczne wyzwalanie etykiet zbiorczych Deklaracja liczby etykiet, które będą drukowane na podłączonej do wagi drukarce. Deklaracja liczby etykiet zbiorczych, które będą drukowane na podłączonej do wagi drukarce. Opis szczegółowy w punkcie instrukcji Automatyczne wyzwalanie etykiet zbiorczych Funkcja automatycznego wyzwalania (wydruku) etykiety zbiorczej poprzez zdefiniowanie parametru <Tryb> oraz <Próg> wyzwalania. Procedura: Wejdź w podmenu <Mody Pracy> i wybierz żądany mod pracy. Wybierz: <Tryb etykietowania / Automatyczne wyzwalanie etykiety zbiorczej / Tryb> i ustaw żądaną opcję, przy czym: Brak Masa Liczba Wydruk etykiety zbiorczej następuje w sposób ręczny *, po naciśnięciu klawisza lub. Wydruk etykiety zbiorczej następuje po przekroczeniu, ustawionej w parametrze <Próg>, wartości łącznej masy etykiet pojedynczych. Wydruk etykiety zbiorczej następuje po przekroczeniu, ustawionej w parametrze <Próg>, liczby etykiet pojedynczych. 67

68 *) Ręczny wydruk etykiet zbiorczych może odbywać się na dwa sposoby za pomocą przycisków programowalnych: Wydruk z kasowaniem liczników (liczby ważeń i łącznej masy). Wydruk bez kasowania liczników (liczby ważeń i łącznej masy). Do automatycznego wydruku etykiet zbiorczych jest na stałe przypisana funkcja kasowania liczników (liczby ważeń i łącznej masy). Zatwierdź wprowadzone zmiany przyciskiem i przejdź do parametru <Próg>, po czym zostanie otwarte okno edycyjne <Próg>. Ustaw odpowiednią wartość wyzwalania etykiety zbiorczej, przy czym: jeżeli parametr <Tryb> został ustawiony na wartość <Masa>, to wpisz żądaną wartość łącznej masy, po osiągnięciu której ma nastąpić wyzwolenie etykiety zbiorczej, jeżeli parametr <Tryb> został ustawiony na wartość <Licznik>, to wpisz żądaną wartość stanu licznika, po osiągnięciu którego ma nastąpić wyzwolenie etykiety zbiorczej. Zatwierdź wprowadzone zmiany przyciskiem Statystyki Wszystkie dane statystyczne są na bieżąco aktualizowane po wpisaniu kolejnego pomiaru do pamięci wagi. Dane statystyczne mogą być aktualizowane globalnie (bez względu na ważony towar) lub oddzielnie dla każdego ważonego towaru, wybranego z bazy danych. Procedura: Wejdź w podmenu <Mody Pracy> i wybierz żądany mod pracy. Wybierz: <Statystyki> i ustaw żądaną opcję. Przy czym: Globalne Towar Globalna aktualizacja danych statystycznych. Aktualizacja danych statystycznych oddzielnie dla każdego ważonego towaru wybranego z bazy danych. 68

69 27. MOD PRACY WAŻENIE Mod pracy <Ważenie> jest standardowym trybem pracy wagi, umożliwiającym wykonywanie ważeń wraz zapisem do bazy danych Okno główne modu pracy Ustawienia lokalne modu pracy Ustawienia lokalne są dostępne po wciśnięciu przycisku na klawiaturze wagi odpowiadającego ikonce ekranowej < Parametry modu pracy>: Odczyt Tryb zapisu Próg auto Kontrola wyniku Autotara Tryb etykietowania Statystyki Opis szczegółowy w punkcie 26.1 instrukcji. Opis szczegółowy w punkcie 26.2 instrukcji. Opis szczegółowy w punkcie 26.3 instrukcji. Opis szczegółowy w punkcie 26.4 instrukcji. Opis szczegółowy w punkcie 26.5 instrukcji. Opis szczegółowy w punkcie 26.6 instrukcji. Opis szczegółowy w punkcie 26.7 instrukcji. 69

70 28. MOD PRACY LICZENIE SZTUK <Liczenie sztuk> jest modem pracy pozwalającym na liczenie drobnych przedmiotów o jednakowej masie na podstawie ustalonej wzorcowej masy pojedynczej sztuki wyznaczonej na wadze lub pobranej z bazy danych Okno główne modu pracy Ustawienia lokalne modu pracy Ustawienia lokalne są dostępne po wciśnięciu przycisku na klawiaturze wagi odpowiadającego ikonce ekranowej < Parametry modu pracy>: ACAI Minimalna masa referencyjna Odczyt Tryb zapisu Próg auto Kontrola wyniku Autotara Tryb etykietowania Statystyki Opis szczegółowy w punkcie instrukcji. Opis szczegółowy w punkcie instrukcji. Opis szczegółowy w punkcie 26.1 instrukcji. Opis szczegółowy w punkcie 26.2 instrukcji. Opis szczegółowy w punkcie 26.3 instrukcji. Opis szczegółowy w punkcie 26.4 instrukcji. Opis szczegółowy w punkcie 26.5 instrukcji. Opis szczegółowy w punkcie 26.6 instrukcji. Opis szczegółowy w punkcie 26.7 instrukcji. 70

71 Funkcja automatycznej korekty masy wzorca Funkcja specjalna <ACAI> służąca do korygowania przez program wagowy masy jednostkowej detalu. Procedura: Wejść w podmenu < Mody pracy / Liczenie sztuk / ACAI> i ustaw żądaną opcję. Przy czym: Funkcja Automatycznej korekty masy wzorca nieaktywna. Funkcja Automatycznej korekty masy wzorca aktywna. Uaktywnienie działania funkcji <ACAI> w modzie <Liczenie sztuk> następuje w chwili wyznaczenia liczności wzorca i sygnalizowana jest poprzez wyświetlanie piktogramu w górnej belce okna głównego. Program wagowy posiada zaimplementowane cztery warunki działania funkcji: 1. Wynik ważenia musi być stabilny. 2. Ilość sztuk musi być zwiększona. 3. Ilość sztuk po dołożeniu nie może być większa niż podwójna ilość dotychczasowych sztuk. 4. Aktualna ilość sztuk musi się mieścić w polu tolerancji ± 0,3 od wartości całkowitej. Jeżeli użytkownik uzna, że liczność wzorca jest wystarczająca może zapisać masę pojedynczego detalu do pamięci wagi oraz dezaktywować funkcję poprzez naciśnięcie przycisku Minimalna masa referencyjna Użytkownik przed przystąpieniem do procedury wyznaczania masy detalu może zadeklarować warunek minimalnej masy referencyjnej, tj. minimalnej masy całkowitej wszystkich sztuk położonych na szalce wagi wyrażonej w działkach odczytowych. Procedura: Wejść w podmenu < Mody pracy / Liczenie sztuk / Minimalna masa referencyjna> i ustaw odpowiednią wartość. Dostępne wartości: 1 d, 2 d, 5 d, 10 d. 71

72 Jeżeli podczas procedury wyznaczania masy detalu, masa całkowita wszystkich sztuk położonych na szalce wagi będzie mniejsza od wartości zadeklarowanej w parametrze Minimalna masa referencyjna, zostanie wyświetlony komunikat: <Za mała masa próbki> Ustawienie masy wzorca przez wpisanie znanej masy detalu Naciśnij przycisk (Podaj masę sztuki), po czym zostanie wyświetlone okno edycyjne <Masa wzorca> z klawiaturą ekranową. Wprowadź żądaną wartość i potwierdź przyciskiem, co spowoduje przejście w mod pracy <Liczenie sztuk> z automatycznym ustawieniem masy pojedynczego detalu. W przypadku wpisania masy jednostkowej większej niż maksymalny zakres ważenia wagi, program wagowy wyświetli komunikat: <Wartość zbyt duża>. W przypadku wpisania masy jednostkowej mniejszej niż 0,1 działki odczytowej program wagowy wyświetli komunikat: <Wartość zbyt mała> Ustawienie masy wzorca przez wyznaczenie masy detalu Jeżeli detale będą ważone w pojemniku należy postawić go na szalce i wytarować jego masę a następnie: Naciśnij przycisk (Wyznacz masę sztuki), po czym zostanie wyświetlone okno edycyjne <Liczność wzorca> z klawiaturą ekranową. Wprowadź żądaną wartość i potwierdź przyciskiem, po czym zostanie wyświetlony komunikat: <Postaw sztuk: xx> (gdzie xx wcześniej wprowadzona wartość). Połóż zadeklarowaną ilość sztuk na szalce i gdy wynik będzie stabilny (wyświetlany symbol ) zatwierdzić ich masę przyciskiem. Program wagi automatycznie obliczy masę pojedynczego detalu i przejdzie w tryb <Liczenie sztuk> podając na wyświetlaczu liczbę detali (pcs). Masa całkowita wszystkich sztuk położonych na szalce nie może być większa niż maksymalny zakres ważenia wagi. 72

73 Masa całkowita wszystkich sztuk położonych na szalce wagi nie może być mniejsza od wartości zadeklarowanej w parametrze Minimalna masa referencyjna. Jeżeli nie jest spełniony powyższy warunek waga wyświetli komunikat: <Za mała masa próbki>. Masa pojedynczej sztuki nie może być mniejsza od 0,1 działki odczytowej wagi. Jeżeli nie jest spełniony powyższy warunek waga wyświetli komunikat: <Za mała masa sztuki> Ustawienie masy wzorca przez wprowadzenie masy detalu z bazy danych Po wprowadzeniu towaru z bazy towarów wprowadzana jest automatycznie masa jednostkowa pojedynczego detalu przypisana do towaru pod pozycją <Masa sztuki>. Procedura: Będąc w modzie <Liczenie sztuk> naciśnij przycisku na klawiaturze wagi odpowiadającego ikonce ekranowej wybierz żądany towar z listy. (baza towarów) a następnie Wybierany towar musi mieć zadeklarowaną masę jednostkową pojedynczego detalu. Dokonać tego można poprzez edycję wybranej pozycji w bazie towarów Wprowadzanie masy wzorca do pamięci wagi Masę wzorca pojedynczej sztuki można wprowadzić do bazy towarów w następujący sposób: Wybierz żądany towar z bazy danych za pomocą przycisku. Wyznacz masę wzorca (patrz punkt 28.3, punkt 28.4 instrukcji). Naciśnij przycisk (przypisz wzorzec), po czym masa wzorca zostanie dla danego towaru zapisana pod pozycją <Masa sztuki>. 29. MOD PRACY - ODCHYŁKI Program wagi umożliwia kontrolę odchyłek (w %) masy ważonych ładunków od masy przyjętego wzorca. Masa wzorca może być określana przez jego ważenie lub wpisana do pamięci wagi przez użytkownika. 73

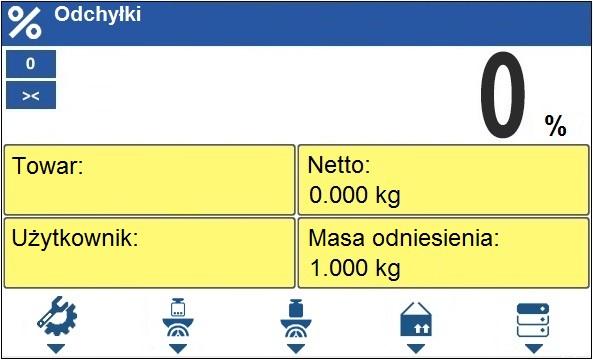

74 29.1. Okno główne modu pracy Ustawienia lokalne modu pracy Ustawienia lokalne są dostępne po wciśnięciu przycisku na klawiaturze wagi odpowiadającego ikonce ekranowej < Parametry modu pracy>: Odczyt Tryb zapisu Próg auto Kontrola wyniku Autotara Tryb etykietowania Statystyki Opis szczegółowy w punkcie 26.1 instrukcji. Opis szczegółowy w punkcie 26.2 instrukcji. Opis szczegółowy w punkcie 26.3 instrukcji. Opis szczegółowy w punkcie 26.4 instrukcji. Opis szczegółowy w punkcie 26.5 instrukcji. Opis szczegółowy w punkcie 26.6 instrukcji. Opis szczegółowy w punkcie 26.7 instrukcji Masa wzorca określana przez jego ważenie Jeżeli wzorzec będzie ważony w pojemniku należy postawić pojemnik na szalce i wytarować jego masę a następnie: Naciśnij przycisk (Wyznacz masę wzorca), po czym zostanie wyświetlony komunikat: <Postaw wzorzec>. Połóż na szalce wagi ładunek, którego masa zostanie przyjęta jako wzorzec i po ustabilizowaniu się wyniku ważenia (wyświetlany symbol ) naciśnij przycisk. Od tej chwili na wyświetlaczu nie będzie pokazywana masa ważonego ładunku, lecz odchyłka masy ładunku położonego na szalce względem masy wzorca (w %). 74

75 29.4. Masa wzorca wpisywana do pamięci wagi Naciśnij przycisk (Podaj masę sztuki), po czym zostanie wyświetlone okno edycyjne <Podaj masę wzorca> z klawiaturą ekranową. Wprowadź żądaną wartość i potwierdź przyciskiem. Od tej chwili na wyświetlaczu nie będzie pokazywana masa ważonego ładunku, lecz odchyłka masy ładunku położonego na szalce względem masy wzorca (w %) Ustawienie masy wzorca przez wprowadzenie masy detalu z bazy danych Po wprowadzeniu towaru z bazy towarów wprowadzana jest automatycznie masa wzorca detalu przypisana do towaru pod pozycją <Masa wzorca>. Procedura: Będąc w modzie <Odchyłki> naciśnij przycisk na klawiaturze wagi odpowiadający ikonce ekranowej (baza towarów) a następnie wybierz żądany towar z listy. Od tej chwili na wyświetlaczu będzie pokazywana odchyłka masy ładunku położonego na szalce względem masy wzorca przypisanego do wybranego towaru (w %). 30. MOD PRACY DOZOWANIE Mod pracy pozwalający na realizację procesów dozowań towarów. Mod pracy umożliwia dozowanie ręczne lub automatyczne Okno główne modu pracy 75

76 30.2. Ustawienia lokalne modu pracy Ustawienia lokalne są dostępne po wciśnięciu przycisku na klawiaturze wagi odpowiadającego ikonce ekranowej < Parametry modu pracy>. Pytaj o liczbę cykli Wyjścia dozowania szybkiego Wyjścia dozowania Poprawka Odczyt Wywołanie pytania o liczbę cykli procesu dozowania, czyli określenie, ile razy ma zostać powtórzony cały proces. Deklaracja wyjść dla dozowania szybkiego w przypadku automatycznego dozowania 2-progowego. Deklaracja wyjść dla dozowania dokładnego w przypadku automatycznego dozowania 2-progowego. Funkcja korekty dozowanej masy pozwalającą na optymalizację procesu dozowania poprzez uwzględnienie zmiany ciśnienia dozowanego materiału w zbiorniku. Podmenu zawiera następujące parametry: Poprawka stała określenie globalnej (stałej) wartości poprawki podczas każdego procesu; Poprawka maksymalna określenie maksymalnej wartości poprawki, która może być wyznaczona automatycznie podczas procesu; Liczba pomiarów do wyliczenia poprawki określa, ile ostatnich pomiarów ma być analizowanych do automatycznego wyliczenia poprawki podczas procesu. Opis szczegółowy w punkcie 26.1 instrukcji Tworzenie nowego procesu dozowania Wejdź w podmenu / Bazy Danych / Procesy dozowań. Naciśnij przycisk odpowiadający ikonce (dodaj), po czym program automatycznie wejdzie do edycji nowej pozycji. Nadaj nazwę i kod procesu dozowania a następnie przejdź do podmenu <Kroki procesu dozowania>. Każdy z kroków należy dodawać po kolei przy użyciu przycisku odpowiadającego ikonce (dodaj). Wykaz kroków procesu dozowania: Skrót Funkcja Opis [DH] Dozuj ręcznie Min Max Towar Potwierdzaj składniki ręcznie Funkcja wywołująca operację odważania ręcznego składnika procesu dozowania (dozowania ręcznego). Wartość dolnego progu dozowania ręcznego. Wartość górnego progu dozowania ręcznego. Składnik procesu dozowania, wybrany z bazy Towarów. Wymuszenie potwierdzenia ręcznego zadozowanej masy przez wciśniecie przycisku (funkcja dotyczy trybu dozowania ręcznego). 76

77 [DA] [O] [TI] [Z] [T] [ST] [CM] [CI] [EM] Dozuj automatycznie Próg dozowania szybkiego [DT1] Próg dozowania [DT2] Pytaj o masę Towar Wyjścia Opóźnienie Zeruj Taruj Ustaw tarę Warunek masy Próg Funkcja wywołująca operację odważania automatycznego (dozowania automatycznego). Funkcja pozwala wysterować wyjścia sterujące dozowaniem. Wartość masy do zadozowania szybkiego w przypadku automatycznego dozowania 2-progowego. Wartość docelowa masy do zadozowania w przypadku dozowania automatycznego. Wywołanie pytania o wartość masy do zadozowania po rozpoczęciu procesu. Składnik procesu dozowania, wybrany z bazy Towarów. Funkcja ustawiająca stan wyjść miernika do wysterowania urządzeń zewnętrznych, podłączonych do tych wyjść. Możliwe wartości: Brak wyjście nieaktywne; 0 wyjście w stanie niskim; 1 wyjście w stanie wysokim. Funkcja określająca przerwę w realizacji sąsiednich kroków procesu dozowania. Funkcja definiuje czas oczekiwania na kolejny krok w sekundach. Funkcja zerowania platformy (symulacja naciśnięcia przycisku na mierniku). Funkcja tarowania platformy (symulacja naciśnięcia przycisku na mierniku). Funkcja ustawiania tary (symulacja naciśnięcia przycisku na mierniku). Funkcja warunkowa, określa, kiedy ma zostać wykonany następny krok, w zależności od masy znajdującej się na platformie wagowej, np. następny krok zostanie wykonany, jeżeli masa netto na platformie będzie mniejsza niż masa progowa. Wartość masy progowej dla warunku. Warunek masy Warunek progowy >= lub <. Warunek wejść Podaj masę Funkcja warunkowa. Określa, kiedy ma zostać wykonany następny krok, w zależności od stanu wejścia miernika. Każde wejście może przyjmować stan: Brak wejście nieaktywne; 0 na wejściu stan niski ; 1 na wejściu stan wysoki ; / na wejściu pojawia się zbocze narastające (zmiana stanu z niskiego na wysoki, np. moment wciśnięcia przycisku); \ na wejściu pojawia się zbocze opadające (zmiana stanu z wysokiego na niski, np. moment zwolnienia przycisku). Funkcja wywołująca podawanie tzw. masy z ręki masy składnika procesu dozowania, dostarczanego w gotowych opakowaniach, o znanej dokładnej masie. Podana masa jest dopisywana do ważonej masy składnika. 77

78 Istnieje możliwość modyfikacji utworzonych kroków procesu z wykorzystaniem przycisków odpowiadających ikonom w dolnej linii wyświetlacza: Symbol Opis Usunięcie wszystkich kroków procesu. Usunięcie pojedynczego (podświetlonego) kroku procesu. Dodanie nowego kroku procesu na koniec listy. Dodanie nowego kroku procesu przed podświetloną pozycją na liście Procedura dozowania Wybierz proces dozowania naciskając przycisk odpowiadający ikonce. Wprowadź do pamięci wagi ogólne parametry modu pracy dostępne pod przyciskiem odpowiadającym ikonce. Naciśnij przycisk odpowiadający ikonce (start procesu), po czym nastąpi automatyczna blokada klawiatury wagi z wyjątkiem przycisków: - stop procesu, - pauza procesu, - awaria. Rozpoczęcie procesu jest sygnalizowane migającym symbolem w górnej belce ekranu. W przypadku gdy: 1. Użytkownik niepoprawnie zadeklarował wyjścia dozowania (np. brak aktywnego wyjścia dozowania), program wagowy wyświetli komunikat: <Niepoprawnie zadeklarowane wyjścia dozowania>, po czym proces zostanie anulowany. 2. Użytkownik niepoprawnie zadeklarował progi dozowania (np. zerowe wartości progów dozowania), program wagowy wyświetli komunikat: <Niepoprawnie wartości progów dozowania>, po czym proces zostanie anulowany. 3. Wynik ważenia jest niestabilny, program wagowy wyświetli komunikat <Niestabilny wynik ważenia>. Następnie proces osiągnie status <Pauza> w oczekiwaniu na stabilny wynik ważenia. Po rozpoczęciu procesu w oknie roboczym wyświetlacza wagi zostanie wyświetlony Bargraf masy dozowanego materiału wraz ze statusem dozowania. 78

79 Informacje dotyczące obszaru roboczego: DT1 DT2 Proces dozowania Tara: P1 1/10 DA kg [---] Wartość progu dozowania szybkiego. Wartość progu dozowania. Nazwa realizowanego procesu dozowania. Wartość tary (masa pojemnika, silosa, itp.). Status dozowania. Opis szczegółowy, patrz punkt instrukcji. Ikonki odpowiadające przyciskom na elewacji: Parametry lokalne (przycisk nieaktywny podczas trwania procesu). Wybierz proces dozowania. Start procesu. Stop procesu. Awaryjny stop procesu. Po zrealizowaniu wszystkich kroków procesu zostanie wyświetlony status <Zakończone> (proces dozowania zakończony). Migający symbol zostanie wyłączony Status dozowania Status dozowania zawiera informacje na temat aktualnie realizowanego kroku procesu i składa się z czterech członów: P1 1/10 DH -500g < [- - -]

80 1. Numeru platformy wagowej na której odbywa się proces. 2. Informacji na temat aktualnie realizowanego kroku procesu i ilości wszystkich kroków procesu. 3. Skrótu rodzaju kroku procesu (wykaz kroków procesu dozowania patrz punkt 24.3 instrukcji), lub informacji globalnej na temat procesu. 4. Informacji szczegółowych związanych z danym krokiem procesu, przy czym: Krok Informacja Opis [DH] kg < [Towar 1] [DA] kg < [Towar 1] [O] 0111 [TI] 00:00:05 [CM] Netto >=1 Informacje globalne na temat procesu: kg - Pozostało do zadozowania (w przypadku niestabilnej wartości masy w momencie rozpoczęcia realizacji kroku zwracany jest status? ). < - status masy przyjmujący wartości: < - masa poniżej progu MIN; > - masa powyżej progu MAX; OK - masa pomiędzy progami MIN, MAX oczekująca na zapis; ZAPIS zapis zadozowanej masy. [Towar 1] - Nazwa dozowanego towaru (brak towaru sygnalizowane jest statusem [---]) kg - Pozostało do zadozowania (w przypadku niestabilnej wartości masy w momencie rozpoczęcia realizacji kroku zwracany jest status? ). < - status masy przyjmujący wartości: < - masa poniżej progu dozowania; OK - masa powyżej progu dozowania oczekująca na zapis; ZAPIS zapis zadozowanej masy. [Towar 1] - Nazwa dozowanego towaru (brak towaru sygnalizowane jest statusem [---]). Maska ustawianych wyjść: wyjście 1 stan wysoki, wyjście 2 stan wysoki, wyjście 3 stan wysoki, wyjście 4 stan niski. Czas oczekiwania na kolejny krok. Czas wyświetlany w formacie HH:mm:ss (H godzina, m minuta, s sekunda). Warunek masy. Następny krok zostanie wykonany, jeżeli masa netto na platformie będzie większa równa 1kg. Informacja Opis PAUZA Wstrzymanie procesu przyciskiem (pauza). ZAKOŃCZONE Proces dozowania zakończony. PRZERWANE Proces dozowania przerwany przyciskiem (stop) lub - awaria Bargraf dozowania Działanie bargrafu dozowania różni się w zależności od następujących trybów dozowania: Dozowanie automatyczne 1-progowe. Dozowanie automatyczne 2-progowe. Dozowanie ręczne. 80

81 Dozowanie automatyczne 1-progowe: Sygnalizacja masy poniżej wartości progu [DT2]: DT1=0.000kg DT2=1.800kg Sygnalizacja masy powyżej ustawionej wartości progu [DT2]: DT1=0.000kg DT2=1.800kg Dozowanie automatyczne 2-progowe: Sygnalizacja masy poniżej wartości progu [DT1]: DT1=1.600kg DT2=1.800kg Sygnalizacja masy pomiędzy wartościami progów [DT1], [DT2]: DT1=1.600kg DT2=1.800kg Sygnalizacja masy powyżej ustawionej wartości progu [DT2]: DT1=1.600kg DT2=1.800kg Po przekroczeniu wartości progu dozowania szybkiego zostaną wysterowane wyjścia dozowania szybkiego. Po przekroczeniu wartości progu dozowania zostaną wysterowane wyjścia dozowania i proces osiągnie status OK. W chwili uzyskania wyniku stabilnego proces osiągnie status Zakończone (proces zakończony). Migający symbol zostanie wyłączony. 81

82 Dozowanie ręczne: Sygnalizacja masy poniżej wartości MIN: Min=1.600kg Max=1.800kg Sygnalizacja masy pomiędzy wartościami MIN, MAX: Min=1.600kg Max=1.800kg Sygnalizacja masy powyżej ustawionej wartości MAX: Min=1.600kg Max=1.800kg Raport z procesu dozowania Raport dozowania jest generowany automatycznie na zakończenie każdego procesu i wysyłany do portu komunikacji, wybranego dla <Urządzenia / Drukarka>. Zawartość raportu jest deklarowana w menu <Wydruki / Raport dozowania>. Opis deklarowania ustawień dla tej opcji znajduje się w części instrukcji dotyczącej wydruków. Przykładowy raport: Raport z procesu dozowania Data rozpoczęcia :21:40 Data zakończenia :23:28 Użytkownik Nowak Jan Suma 3.018kg Różnica 0.018kg Status Zakończone Podpis... Raport z każdego przeprowadzonego procesu jest jednocześnie zapisywany w bazie danych <Raporty dozowań>, gdzie nazwa pliku ma postać daty i godziny wykonania procesu oraz statusu procesu (wykaz danych dla raportu dozowania patrz punkt instrukcji). 82

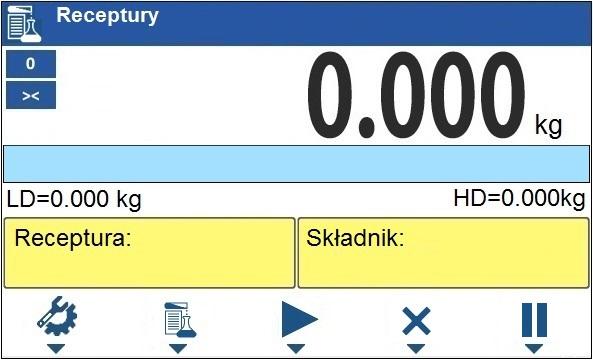

83 31. MOD PRACY RECEPTURY Mod pracy pozwalający na sporządzanie mieszanin z wielu składników Okno główne modu pracy Ustawienia lokalne modu pracy Ustawienia lokalne są dostępne po wciśnięciu przycisku na klawiaturze wagi odpowiadającego ikonce ekranowej < Parametry modu pracy>: Pytaj o mnożnik Pytaj o liczbę cykli Pytaj o numer serii Potwierdzaj składniki ręcznie Tarowanie automatyczne Odczyt Wywołanie pytania o mnożnik dla receptury, czyli przez ile mają być przemnożone wartości mas oraz odchyłek górnych i dolnych typu <masa> wszystkich składników receptury. Wywołanie pytania o liczbę cykli receptury, czyli ile razy ma zostać powtórzona cała receptura. Wprowadzenie numeru serii dla receptury. Wymuszenie potwierdzenia ręcznego przez wciśnięcie przycisku dla każdego ważenia. Uaktywnienie automatycznego tarowania masy w chwili rozpoczęcia procesu oraz masy każdego kolejnego składnika po naważeniu. Opis szczegółowy w punkcie 26.1 instrukcji Tworzenie nowej receptury Wejdź w podmenu / Bazy Danych / Receptury. Naciśnij przycisk odpowiadający ikonce (dodaj), po czym program automatycznie wejdzie do edycji nowej pozycji. Wykaz danych dla tworzonej receptury patrz punkt instrukcji. 83

84 Po wejściu w podmenu <Składniki>, dodaj po kolei kolejne składniki receptury wciskając przycisk odpowiadający ikonce Wykaz danych dla tworzonego składnika receptury: Nazwa Kod Masa Nazwa składnika (maksymalnie 43 znaki). Kod składnika (maksymalnie 16 znaków). Masa docelowa składnika receptury. (dodaj). Typ odchyłki Deklaracja typu odchyłki: jednostka masy lub wartość w [%]. Odchyłka górna Odchyłka dolna Masa z ręki Numer platformy Odchyłka górna od masy składnika w modzie receptury. Odchyłka dolna od masy składnika w modzie receptury. Włączenie trybu ręcznego wprowadzania masy składnika receptury (składnik receptury nie jest ważony). Przypisanie numeru platformy do składnika receptury. Składniki receptury są pobierane z bazy danych <Towary>. Zmiana nastaw składnika jest możliwa po wejściu w wybrany składnik przyciskiem odpowiadającym ikonce W przypadku: (edytuj). 1. Deklaracji wartości odchyłki dolnej większej od zadeklarowanej masy składnika, program wagowy wyświetli komunikat: <Wartość zbyt duża>. Wpisz poprawną wartość odchyłki dolnej. 2. Deklaracji wartości odchyłki górnej większej od zadeklarowanej masy składnika, program wagowy wyświetli komunikat: <Wartość zbyt duża>. Wpisz poprawną wartość odchyłki górnej. Po wprowadzeniu żądanych danych wciśnij przycisk, po czym utworzony składnik zostanie dodany do składu receptury. Po wprowadzeniu wszystkich składników receptury wyjdź do okna głównego wciskając przycisk Procedura recepturowania Wybierz recepturę naciskając przycisk odpowiadający ikonce. Wprowadź do pamięci wagi ogólne parametry modu pracy dostępne pod przyciskiem odpowiadającym ikonce. Naciśnij przycisk odpowiadający ikonce 84 (start procesu).

85 W przypadku gdy: 1. Zadeklarowana wartość mnożnika receptury, powoduje przekroczenie maksymalnego obciążenia wagi, program wagowy wyświetli komunikat: <Wartość mnożnika receptury zbyt duża>. Proces zostanie anulowany. 2. Zadeklarowana masa składnika przekracza maksymalne obciążenie wagi, program wagowy wyświetli komunikat: <Masa składnika przekracza maksymalne obciążenie wagi>. Proces zostanie anulowany. 3. Suma masy składnika i wartości odchyłki górnej przekracza maksymalne obciążenie wagi, program wagowy wyświetli komunikat: <Wartość odchyłki górnej zbyt duża>. Proces zostanie anulowany. 4. Wynik ważenia jest niestabilny, program wagowy wyświetli komunikat <Niestabilny wynik ważenia>. Następnie proces osiągnie status PS=Pauza w oczekiwaniu na stabilny wynik ważenia. Po rozpoczęciu procesu w oknie roboczym wyświetlacza wagi zostanie wyświetlony Bargraf masy naważanego składnika oraz następujące informacje: Ikonki odpowiadające górnej belce ekranu: Proces w trakcie realizacji (migający symbol). Informacje dotyczące obszaru roboczego: LD HD PS Wartość odchyłki dolnej. Wartość odchyłki górnej. Status procesu przyjmujący następujące wartości: kg pozostało do naważenia; [1/3] cykl 1 z 3; OK masa docelowa naważenia osiągnięta; Pauza proces wstrzymany: a) przyciskiem (pauza), kontynuacja procesu następuje po naciśnięciu przycisku, b) proces oczekuje na stabilny wynik ważenia; Tarowanie trwa proces tarowania masy; Zakończone recepturowanie zakończone; Przerwane recepturowanie przerwane. 85

86 Receptura: Składnik: Nazwa realizowanej receptury. Informacje o naważanym składniku receptury: 1 numer składnika, 4 liczba składników w recepturze, [Składnik 1] nazwa składnika. Ikonki odpowiadające przyciskom na elewacji: Parametry lokalne (przycisk nieaktywny podczas trwania procesu). Wybierz recepturę (przycisk nieaktywny podczas trwania procesu). Start procesu (przycisk nieaktywny podczas trwania procesu). Stop procesu. Wstrzymanie procesu. Opis działania bargrafu: Sygnalizacja masy poniżej wartości odchyłki dolnej [LD]: LD=1.600kg HD=1.800kg Sygnalizacja masy pomiędzy wartościami odchyłek [LD], [HD]: LD=1.600kg HD=1.800kg Sygnalizacja masy powyżej wartości odchyłki górnej [HD]: LD=1.600kg HD=1.800kg Odważ oczekiwaną ilość każdego składnika receptury. Jeżeli użytkownik dokona próby zatwierdzenia niestabilnego wskazania masy, program wagowy wyświetli komunikat <Pomiary niestabilne>. Po odważeniu ostatniego składnika proces osiągnie status PS=Zakończone (proces zakończony). Waga jest gotowa do rozpoczęcia kolejnego procesu recepturowania. 86

87 31.5. Raport z procesu recepturowania Raport receptury jest generowany automatycznie na zakończenie każdego procesu i wysyłany do portu komunikacji, wybranego dla <Urządzenia / Drukarka>. Zawartość raportu jest deklarowana w menu <Wydruki / Raport receptur>. Opis deklarowania ustawień dla tej opcji znajduje się w części instrukcji dotyczącej wydruków. Przykładowy raport: Raport z receptury Data rozpoczęcia :21:40 Data zakończenia :23:28 Użytkownik Nowak Jan Masa zadana kg Suma kg Różnica kg Status Zakończone Podpis... Raport z każdego przeprowadzonego procesu jest jednocześnie zapisywany w bazie danych <Raporty receptur>, gdzie nazwa pliku ma postać daty i godziny wykonania procesu oraz statusu procesu (wykaz danych dla raportu z receptury patrz punkt instrukcji). 32. BAZY DANYCH Oprogramowanie wagowe posiada następujące bazy danych: Nazwa bazy danych Max rekordów Towary Użytkownicy 500 Receptury 500 Procesy dozowań 100 Opakowania 500 Klienci 500 Etykiety 500 Zmienne uniwersalne 100 Konfiguracja baz danych jest możliwa w podmenu < / Bazy danych>. 87

88 Edycja baz danych jest możliwa po zalogowaniu się jako Administrator Eksport baz danych Eksport baz danych za pomocą pamięci masowej pendrive. Procedura: Wejdź w żądaną bazę danych. Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Podłącz do gniazda USB A wagi urządzenie pamięci masowej pendrive. Naciśnij przycisk odpowiadający ikonce (eksport). Program automatycznie zapisze w odpowiednim pliku na pendrive dane wyeksportowane z wagi, co zostanie potwierdzone odpowiednimi komunikatami na wyświetlaczu. Nazwa pliku będzie zależna od bazy, która została wyeksportowana: Baza danych Użytkownicy Towary Receptury Procesy dozowań Opakowania Klienci Etykiety Zmienne uniwersalne Wydruki niestandardowe Nazwa pliku i rozszerzenie Users.idb32 Products.idb32 Formulas.idb32 Dosing Process. idb32 Packages.idb32 Customers.idb32 Labels.idb32 Universal variables.idb32 Non standard printouts.idb Import baz danych Import baz danych za pomocą pamięci masowej pendrive. Procedura: Wejdź w żądaną bazę danych. Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Podłącz do gniazda USB A wagi urządzenie pamięci masowej pendrive. 88

89 Naciśnij przycisk odpowiadający ikonce (import), po czym nastąpi automatyczny import bazy danych z urządzenia pamięci masowej pendrive do wagi. Przebieg procedury potwierdzana będzie odpowiednimi komunikatami na wyświetlaczu wagi Dodawanie pozycji w bazie danych Wejdź w żądaną bazę danych. Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Naciśnij przycisk odpowiadający ikonce (dodaj), po czym program automatycznie wejdzie do edycji nowej pozycji Usuwanie pozycji z bazy danych Wejdź w żądaną bazę danych. Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Naciśnij przycisk odpowiadający ikonce (usuń pojedynczo), po czym zostanie wyświetlony komunikat <Czy na pewno usunąć rekord?>. Potwierdź komunikat przyciskiem (zatwierdź), po czym wybrany rekord zostanie usunięty z listy Usuwanie zawartości bazy Wejdź w żądaną bazę danych. Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Naciśnij przycisk odpowiadający ikonce (usuń zawartość bazy), po czym zostanie wyświetlony komunikat <Czy na pewno usunąć wszystkie rekordy?>. Potwierdź komunikat przyciskiem (zatwierdź), po czym cała zawartość bazy zostanie usunięta Edycja baz danych Użytkownicy Baza użytkowników zawiera wykaz użytkowników, którzy mogą obsługiwać wagę. 89

90 Wykaz danych definiowanych dla użytkownika: Nazwa Kod Hasło Uprawnienia Nazwa operatora (maksymalnie 43 znaki). Kod operatora (maksymalnie 15 znaków). Hasło do logowania (maksymalnie 15 znaków). Poziom uprawnień operatora (brak, operator, operator zaawansowany, administrator) Towary Baza towarów zawiera nazwy wszystkich elementów, które mogą być ważone, liczone, kontrolowane. Wykaz danych definiowanych dla towaru: Nazwa Kod Nazwa 2 Kod 2 Min 3) Max 3) Tara Masa 1) Nazwa asortymentu (max 43 znaki). Kod asortymentu (max 15 znaków). Dodatkowa nazwa asortymentu (max 43 znaki). Dodatkowy kod asortymentu (max 15 znaków). Próg dolny ważenia towarów w przedziałach (kontrola wyniku). Próg górny ważenia towarów w przedziałach (kontrola wyniku). Wartość tary (ustawiana automatycznie po wyborze towaru). Masa jednostkowa towaru. Typ odchyłki 4) Deklaracja typu odchyłki: jednostka masy lub wartość w [%] Odchyłka dolna 4) Odchyłka górna 4) Odchyłka dolna od masy składnika w modzie receptury Odchyłka górna od masy składnika w modzie receptury Próg dozowania Wartość masy do zadozowania szybkiego w przypadku szybkiego 2) automatycznego dozowania 2-progowego. Próg dozowania 2) Wartość docelowa masy do zadozowania. 2) Deklaracja wyjść dla dozowania dokładnego w przypadku Wyjścia dozowania automatycznego dozowania 2-progowego. Wyjścia dozowania Deklaracja wyjść dla dozowania szybkiego w przypadku szybkiego 2) automatycznego dozowania 2-progowego. Poprawka 2) Stała wartość poprawki dozowania. Cena Cena jednostkowa towaru. VAT Wartość VAT towaru w [%]. Liczba dni ważności Etykieta Etykieta zbiorcza Termin ważności towaru (liczba dni). Wzór etykiety pojedynczej, przypisanej do towaru. Wzór etykiety zbiorczej, przypisanej do towaru. 90

91 Masa z ręki 4) Numer platformy Włączenie trybu ręcznego wprowadzania masy składnika receptury (składnik receptury nie jest ważony). Przypisanie numeru platformy do składnika receptury. 1) Nazwa zmiennej uzależniona jest od wybranego modu pracy. Dla modów pracy: Ważenie, Dozowanie, zmienna przyjmuje nazwę Masa. Dla modu pracy Liczenie Sztuk zmienna przyjmuje nazwę Masa sztuki. Dla modu pracy Odchyłki zmienna przyjmuje nazwę Masa wzorca. 2) Zmienne dostępne dla towaru wyłącznie w modzie pracy Dozowanie. 3) Zmienne niedostępne dla towaru w modzie pracy Receptury. 4) Zmienne dostępne dla towaru wyłącznie w modzie pracy Receptury Opakowania Baza stosowanych opakowań, w których ważone są towary. W trakcie ważenia, po wybraniu opakowania z bazy danych, automatycznie zostanie przywołana wartość tary. Wyświetlacz pokaże ją ze znakiem minus. Wykaz danych definiowanych dla opakowania: Nazwa Kod Masa Nazwa opakowania (maksymalnie 43 znaki). Kod opakowania (maksymalnie 15 znaków). Masa opakowania (ustawiana automatycznie przy wyborze opakowania z bazy danych) Klienci Baza klientów zawiera nazwy odbiorców, dla których wykonywane są ważenia. Wykaz danych definiowanych dla klienta: Nazwa Kod NIP Adres Kod pocztowy Miejscowość Nazwa klienta (maksymalnie 43 znaki). Kod klienta (maksymalnie 15 znaków). NIP klienta (maksymalnie 15 znaków). Adres klienta (maksymalnie 43 znaki). Kod pocztowy klienta (maksymalnie 7 znaków). Miejscowość klienta (maksymalnie 43 znaki). Rabat Rabat klienta w [%]. Etykieta Wzór etykiety przypisanej do klienta. 91

92 Receptury Baza Receptur zawiera wprowadzone receptury, które można automatycznie zrealizować poprzez ważenie kolejnych składników. Wykaz danych definiowanych dla receptury: Nazwa Kod Składniki Wartość docelowa Nazwa receptury (maksymalnie 43 znaki). Kod receptury (maksymalnie 15 znaków). Definiowanie składników receptury z podglądem liczby utworzonych składników w recepturze. Podgląd sumarycznej masy receptury Procesy dozowań Baza zawiera wprowadzone procesy dozowań, które można zrealizować poprzez wykonanie kolejnych kroków procesu. Wykaz danych definiowanych dla procesu dozowania: Nazwa Kod Kroki procesu Nazwa procesu dozowania (maksymalnie 43 znaki). Kod procesu dozowania (maksymalnie 15 znaków). Definiowanie kroków procesu dozowania (maksymalnie 80 kroków) Etykiety Baza zawiera wzory etykiet, które użytkownik może przypisać do towaru lub klienta w celu pracy w trybie wagi etykietującej. Wykaz danych definiowanych dla etykiety: Nazwa Kod Projekt * Nazwa etykiety. Kod etykiety. Projekt etykiety. *) Przykład tworzenia i przesyłania wzorca etykiety do pamięci wagi znajduje się w DODATKU 02 niniejszej instrukcji Zmienne uniwersalne Baza zawiera wzory zmiennych uniwersalnych, które użytkownik może przypisać do przycisków funkcyjnych, w celu wprowadzenia do pamięci wagi dowolnego tekstu (liczb, liter), przeznaczonego do wydruku. Ponadto wartości 3 zmiennych uniwersalnych,, wprowadzonych do pamięci wagi, będą zapisywane w rekordzie wykonanego ważenia. 92

93 Wykaz danych definiowanych dla zmiennej uniwersalnej: Kod Nazwa Wartość Kod zmiennej uniwersalnej (maksymalnie 15 znaków). Nazwa zmiennej uniwersalnej (maksymalnie 43 znaki). Wartość zmiennej uniwersalnej, przeznaczona do wydruku i/lub rekordu ważenia (maksymalnie 32 znaki). 33. RAPORTY Oprogramowanie wagowe posiada następujące raporty: Nazwa raportu Max rekordów Ważenia Alibi Raporty dozowań 5000 Raporty receptur 5000 Podgląd, eksport oraz usuwanie raportów jest dostępne w podmenu < / Raporty>. Baza raportów Alibi jest zabezpieczona przed usunięciem Eksport raportów Eksport raportów za pomocą pamięci masowej pendrive. Procedura: Wejdź w żądaną bazę raportów. Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Podłącz do gniazda USB A wagi urządzenie pamięci masowej pendrive. Naciśnij przycisk odpowiadający ikonce (eksport). Program automatycznie zapisze w odpowiednim pliku na pendrive dane wyeksportowane z wagi, co zostanie potwierdzone odpowiednimi komunikatami na wyświetlaczu. Nazwa pliku będzie zależna od bazy raportów, która została wyeksportowana: 93

94 Baza raportów Ważenia Alibi Raporty dozowań Raporty receptur Nazwa pliku i rozszerzenie Weighing xxxxxx.wei Alibi xxxxxx.ali Dosing reports xxx xxx.dos xxxxxx.for Gdzie: xxxxxx numer fabryczny wagi. Do odczytu zawartości plików służy specjalny program komputerowy produkcji firmy RADWAG: ALIBI Reader, który można pobrać ze strony Usuwanie raportów Wejdź w bazę raportów. Nie dotycz bazy raportów Alibi Uaktywnij obsługę dolnych przycisków funkcyjnych przyciskiem. Naciśnij przycisk odpowiadający ikonce (usuń całą zawartość), po czym zostanie wyświetlony komunikat <Czy na pewno usunąć wszystkie rekordy?>. Potwierdź komunikat przyciskiem (zatwierdź), po czym cała zawartość raportów zostanie usunięta Podgląd raportów Ważenia Każdy wynik ważenia, wysłany z wagi do drukarki lub komputera, jest zapisywany w raporcie ważeń. Użytkownik ma możliwość podglądu danych dla poszczególnych ważeń. Wykaz danych dla wykonanego ważenia: Data Czas Stabilny Wynik Masa Tara Użytkownik Towar Klient Data ważenia. Czas ważenia. Znacznik stabilnego wyniku ważenia Wynik ważenia w jednostce specjalnej (%, pcs). Masa netto ważenia. Wartość tary. Nazwa użytkownika. Nazwa towaru. Nazwa klienta. 94

95 Numer serii Numer serii (max. 16 znaków). Numer partii Numer partii (max. 16 znaków). Kontrola wyniku Próg doważania, w którym został wykonany pomiar. Min Minimalny próg ważenia (kontrola wyniku). Max Maksymalny próg ważenia (kontrola wyniku). Zmienna uniwersalna 1 Wartość zmiennej uniwersalnej 1. Zmienna uniwersalna 2 Wartość zmiennej uniwersalnej 2. Zmienna uniwersalna 3 Wartość zmiennej uniwersalnej 3. Numer platformy Numer platformy, na której zostało wykonane ważenie Alibi Każdy wynik ważenia, wysłany z wagi do drukarki lub komputera, jest zapisywany w raporcie Alibi. Użytkownik ma możliwość podglądu danych dla poszczególnych ważeń. Wykaz danych dla wykonanego ważenia: Data Czas Wynik Masa Tara Data ważenia. Czas ważenia. Wynik ważenia w jednostce specjalnej (%, pcs). Masa netto ważenia. Wartość tary Raporty dozowań Po zakończeniu każdego procesu dozowania generowany jest automatycznie raport dozowania. Użytkownik ma możliwość podglądu danych dla poszczególnych raportów. Status Data rozpoczęcia Data zakończenia Użytkownik Klient Proces dozowania Użytkownik Klient Status poprawności realizacji procesu dozowania. Status przyjmuje wartości: Przerwane, Zakończone. Data rozpoczęcia procesu dozowania. Data zakończenia procesu dozowania. Użytkownik realizujący proces dozowania. Klient, dla którego realizowany jest proces dozowania. Nazwa zrealizowanego procesu dozowania. Użytkownik realizujący proces dozowania. Klient, dla którego realizowany jest proces dozowania. 95

96 Masa zadana Suma Różnica Poprawka Liczba pomiarów Numer platformy Zadeklarowana masa netto dozowania. Zadozowana masa netto w jednostce kalibracyjnej. Różnica wartości masy netto dozowania i wartości progu dozowania automatycznego. Wartość poprawki dozowania. Liczba pomiarów (ważeń) zrealizowanych w ramach procesu dozowania. Numer platformy, na której został przeprowadzony proces dozowania Raporty receptur Po zakończeniu każdego procesu recepturowania generowany jest automatycznie raport receptury. Użytkownik ma możliwość podglądu danych dla poszczególnych raportów. Status Data rozpoczęcia Data zakończenia Receptura Użytkownik Klient Liczba składników Liczba pomiarów Numer serii Pomiary Masa zadana Suma Różnica Status poprawności realizacji receptury. Status przyjmuje wartości: W trakcie, Przerwane, Zakończone. Data rozpoczęcia realizacji receptury. Data zakończenia realizacji receptury. Nazwa zrealizowanej receptury. Użytkownik realizujący recepturę. Klient, dla którego realizowana jest receptura. Liczba składników w recepturze. Liczba ważeń zrealizowanych w ramach receptury. Numer serii przypisany do receptury. Lista ważeń zrealizowanych w ramach receptury. Suma zadeklarowanych mas nominalnych składników. Masa całkowita zrealizowanej receptury. Różnica wartości sumy i wartości masy oczekiwanej. 96

97 34. EKSPORT / IMPORT Opcja umożliwia: Archiwizację raportów. Kopiowanie baz danych pomiędzy wagami tej samej serii. Kopiowanie parametrów pomiędzy wagami tej samej serii. Operacje można wykonać przy użyciu pamięci zewnętrznej pendrive, która powinna być wyposażona w <System plików FAT>. Procedura: Podłącz do gniazda USB A wagi urządzenie pamięci masowej pendrive. Waga automatycznie wykryje obecność pamięci zewnętrznej i zostanie wyświetlone okno <Import / Eksport> Eksport danych Funkcja eksportu baz danych i/lub parametrów użytkownika. Użytkownik w podmenu <Eksport> ma do dyspozycji następujące funkcje: wszystkie bazy, towary, użytkownicy, receptury, procesy dozowań, opakowania, klienci, wydruki niestandardowe, zmienne uniwersalne, ważenia, alibi, raporty receptur, raporty dozowań, parametry. Po uruchomieniu opcji <Wszystkie bazy> program wagowy utworzy na pendrive pliki o odpowiednich nazwach, w których zostaną zapisane dane z poszczególnych baz danych. Pliki mają specjalne rozszerzenia (patrz punkt 33.1 instrukcji) a dane zapisane w plikach są zaszyfrowane, więc zawartości plików nie są widoczne dla standardowych programów komputerowych. Do odczytania danych z plików raportów ważeń i Alibi służą natomiast specjalne programy komputerowe firmy RADWAG Import danych Funkcja <Import> służy do kopiowania baz danych i parametrów użytkownika pomiędzy wagami tej samej serii. Jest to szybki i pewny sposób, aby dane wprowadzić bez pomyłek. Użytkownik w podmenu <Import> ma do dyspozycji następujące funkcje: wszystkie bazy, towary, użytkownicy, receptury, procesy dozowań, opakowania, klienci, wydruki niestandardowe, zmienne uniwersalne, parametry. Danych z raportów nie można importować. 97

98 35. SCHEMATY PRZEWODÓW POŁĄCZENIOWYCH Przewód miernik - komputer Przewód miernik - drukarka ZEBRA Przewód miernik drukarka EPSON 98

99 Przewód miernik - WE/WY Przewód miernik skaner kodów kreskowych (LS2208) Przewód miernik PRINT, TARA, ZERO, STOP Przewód waga Ethernet jest standardowym kablem sieciowym zakończonym obustronnie złączem RJ45. 99

100 36. PARAMETRY TECHNICZNE Obudowa Stal nierdzewna Stopień ochrony IP68 / IP69 Wyświetlacz 7'' kolorowy Zasilanie VAC 50-60Hz Zasilanie opcjonalne Wewnętrzny akumulator Temperatura pracy -10 C 40 C Max przyrost sygnału 19,5mV Max impedancja czujnika tensometrycznego 1200 Ω Min impedancja czujnika tensometrycznego 50 Ω Podłączenie czujników tensometrycznych 4 lub 6 przewodów + ekran Liczba platform wagowych 1 (opcjonalnie 2) RS232 Złącze M12 8P USB Złącze USB A Ethernet Złącze RJ45 IN/OUT 4IN złącze M12 8P; 4OUT złącze M12 8P Wyposażenie opcjonalne: Moduł 12WE/12WY Dławica 12WE/12WY Moduł wyjść analogowych AN 4-20mA, 0-20mA, 0-10V Moduł Profibus Złącze 2x M12 5P RS485 Złącze M12 8P RS232 x2 Złącze M12 8P 37. KOMUNIKATY O BŁĘDACH 100

101 38. DODATEK 01 Zmienne dla wydruków Wykaz zmiennych Każda definiowana zmienna musi zawierać się w nawiasach klamerkowych: {x}, gdzie x numer zmiennej. Lista zmiennych do definiowania wzorców wydruków niestandardowych oraz danych wyświetlanych w obszarze roboczym okna wagowego: Symbol Opis zmiennej {0} Wydruk standardowy w jednostce kalibracyjnej {1} Wydruk standardowy w jednostce aktualnej {2} Data {3} Czas {4} Data i czas {6} Masa netto w jednostce aktualnej {7} Masa netto w jednostce kalibracyjnej {8} Masa brutto {9} Tara {10} Jednostka aktualna {11} Jednostka kalibracyjna {12} Próg minimum {13} Próg maksimum {14} Numer Serii {15} Statystyki: Liczba {16} Statystyki: Suma {17} Statystyki: Średnia {18} Statystyki: Min {19} Statystyki : Max {20} Statystyki: Suma brutto {21} Masa brutto w jednostce aktualnej {22} Masa netto w jednostce [lb] {23} Kontrola wyniku (status) {24} Wartość (należność do zapłaty) netto {25} Wartość (należność do zapłaty) brutto {26} Wartość (należność do zapłaty) netto zbiorcza {31} Numer platformy wagowej {32} Numer fabryczny {33} Działka wagi {34} Zakres (Max wagi) {35} Liczenie sztuk: Masa wzorca {36} Odchyłki: Masa wzorca 101

102 {37} Statystyki: Odchylenie standardowe {39} 1) Zmienna uniwersalna: Wartość {41} Numer partii: Wartość {45} Liczenie sztuk: Liczność wzorca {49} 1) Zmienna uniwersalna: Nazwa {50} Towar: Nazwa {51} Towar: Kod {52} Towar: Nazwa 2 {53} Towar: Kod 2 {54} Towar: Masa {55} Towar: Cena {56} Towar: Tara {57} Towar: Min {58} Towar: Max {59} Towar: Liczba dni ważności {60} Towar: VAT {62} Towar: Data ważności (aktualna data + liczba dni ważności) {75} Użytkownik: Nazwa {76} Użytkownik: Kod {77} Użytkownik: Uprawnienia {80} Opakowanie: Nazwa {81} Opakowanie: Kod {82} Opakowanie: Masa {85} Klient: Nazwa {86} Klient: Kod {87} Klient: NIP {88} Klient: Adres {89} Klient: Kod pocztowy {90} Klient: Miejscowość {91} Klient: Rabat w [%] {100} Raport dozowania: Data rozpoczęcia {101} Raport dozowania: Data zakończenia {102} Raport dozowania: Próg dozowania szybkiego {103} Raport dozowania: Próg dozowania {104} Raport dozowania: Poprawka dozowania {105} Raport dozowania: Masa dozowania {106} Raport dozowania: Różnica {107} Raport dozowania: Status {120} Raport receptury: Nazwa receptury {121} Raport receptury: Kod receptury {122} Raport receptury: Data rozpoczęcia {123} Raport receptury: Data zakończenia {124} Raport receptury: Liczba składników {125} Raport receptury: Liczba pomiarów 102

103 {126} Raport receptury: Suma {127} Raport receptury: Różnica {128} Raport receptury: Status W przypadku zmiennych {39}, {49}, każdą pozycję z bazy danych (1,2-n) należy formatować według wzoru: Pozycja 1 - {39:1}, {49:1}, Pozycja 2 - {39:2}, {49:2}, itd Formatowanie zmiennych Użytkownik ma możliwość dowolnego formatowania zmiennych liczbowych, tekstowych oraz daty, przeznaczonych do wydruku bądź jako informacje do zawarcia w obszarze roboczym wyświetlacza wagi. Rodzaje formatowania: wyrównanie zmiennej do lewej, wyrównanie zmiennej do prawej, określenie ilości znaków do wydruku/wyświetlenia, deklaracja ilości miejsc po przecinku dla zmiennych liczbowych, konwersja formatu daty i godziny, konwersja zmiennych liczbowych na postać kodu EAN13, konwersja zmiennych liczbowych oraz daty na postać kodu EAN128. Znaki specjalne formatowania: Znak Opis Przykład, Znak separujący zmienne od formatowania. - Znak minus lub justowanie do lewej. : Znak poprzedzający formatowanie oraz separator czasu pomiędzy godzinami, minutami i sekundami. F Znak formatujący liczby do łańcucha znaków w formacie -ddd.ddd (gdzie: d stanowią pojedyncze cyfry, znak minus występuje tylko dla liczb ujemnych) lub określenie liczby miejsc po przecinku. V Formatowanie masy i wielkości pochodnych do masy w kodzie EAN13. T Formatowanie masy i wielkości pochodnych do masy w kodzie EAN128. {7,10} - Masa netto w jednostce kalibracyjnej o stałej długości 10 znaków, wyrównana do prawej. {7,-10} - Masa netto w jednostce kalibracyjnej, o stałej długości 10 znaków, wyrównana do lewej. {7:F3} - Masa netto w jednostce kalibracyjnej zawsze z trzema miejscami po przecinku. {3:HH:mm:ss 24H} - Aktualny czas w formacie: godzina-minuta-sekunda. {7:F2} - Masa netto w jednostce kalibracyjnej, zawsze z dwoma miejscami po przecinku. {7,9:F2} - Masa netto w jednostce kalibracyjnej, zawsze z dwoma miejscami po przecinku, o stałej długości 9 znaków, z wyrównaniem do prawej. {7:V6.3} - Masa netto w postaci EAN13 (Kod 6-znakowy), z trzema miejscami po przecinku. {7:T6.3} - Masa netto w postaci EAN128, z trzema miejscami po przecinku. 103

104 / Separator daty między dniami, miesiącami i latami.. Separator daty między dniami, miesiącami i latami oraz separator czasu pomiędzy godzinami, minutami i sekundami. - Znak myślnik jako separator daty między dniami, miesiącami i latami oraz jako separator czasu pomiędzy godzinami, minutami i sekundami. {2:yyyy/MM/dd} - Aktualna data w formacie: rok/miesiąc/dzień. {2:yyyy.MM.dd} - Aktualna data w formacie: rok.miesiąc.dzień. {3:HH.mm.ss 24H} - Aktualny czas w formacie: godzina.minuta.sekunda. {2:yyyy-MM-dd} - Aktualna data w formacie: rok-miesiąc-dzień. {3:HH-mm-ss 24H} - Aktualny czas w formacie: godzina-minuta-sekunda. Lista zastosowań zmiennych formatowanych: KOD OPIS {6:V6.3} Masa netto w jednostce aktualnej w kodzie EAN 13 (kod 6-znakowy) {6:V7.3} Masa netto w jednostce aktualnej w kodzie EAN 13 (kod 7-znakowy) {7:V6.3} Masa netto w jednostce kalibracyjnej w kodzie EAN 13 (kod 6-znakowy) {7:V7.3} Masa netto w jednostce kalibracyjnej w kodzie EAN 13 (kod 7-znakowy) {8:V6.3} Masa brutto w jednostce kalibracyjnej w postaci EAN 13 (kod 6-znakowy) {8:V7.3} Masa brutto w jednostce kalibracyjnej w postaci EAN 13 (kod 7-znakowy) {16:V6.3} Masa netto zbiorcza w kodzie EAN 13 (kod 6-znakowy) {16:V7.3} Masa netto zbiorcza w kodzie EAN 13 (kod 7-znakowy) {20:V6.3} Masa brutto zbiorcza w kodzie EAN 13 (kod 6-znakowy) {20:V7.3} Masa brutto zbiorcza w kodzie EAN 13 (kod 7-znakowy) {21:V6.3} Masa brutto w jednostce aktualnej w postaci EAN 13 (kod 6-znakowy) {21:V7.3} Masa brutto w jednostce aktualnej w postaci EAN 13 (kod 7-znakowy) {24:V6.3} Wartość netto w postaci EAN 13 (kod 6-znakowy) {24:V7.3} Wartość netto w postaci EAN 13 (kod 7-znakowy) {25:V6.3} Wartość brutto w postaci EAN 13 (kod 6-znakowy) {25:V7.3} Wartość brutto w postaci EAN 13 (kod 7-znakowy) {26:V6.3} Wartość netto zbiorcza w kodzie EAN 13 (kod 6-znakowy) {26:V7.3} Wartość netto zbiorcza w kodzie EAN 13 (kod 7-znakowy) {6:T6.3} Masa netto jednostce aktualnej w kodzie EAN 128 {7:T6.3} Masa netto jednostce kalibracyjnej w kodzie EAN 128 {8:T6.3} Masa brutto jednostce kalibracyjnej w kodzie EAN 128 {16:T6.3} Masa netto zbiorcza w kodzie EAN 128 {20:T6.3} Masa brutto zbiorcza w kodzie EAN 128 {22:T6.3} Masa netto (lb) w kodzie EAN 128 {55:T6.2} Cena towaru w kodzie EAN 128 {2:YYMMDD} Data w kodzie EAN 128 {62:YYMMDD} Data ważności towaru w kodzie EAN

105 39. DODATEK 02 Wzorzec etykiety Wzorzec etykiety można utworzyć na 2 sposoby: za pomocą dostępnych zmiennych z poziomu wagi, za pomocą programu komputerowego EDYTOR ETYKIET R02. Tworzenie wzorca etykiety z poziomu programu komputerowego jest szczegółowo opisane w instrukcji Edytor etykiet R02. Etykietę z utworzonym wzorcem należy przypisać do poszczególnego asortymentu lub klienta w celu pracy w trybie wagi etykietującej Tworzenie wzorca etykiety z poziomu wagi Wejdź w podmenu <Bazy Danych / Etykiety> i naciśnij na żądaną pozycję. Wejdź w opcję <Projekt>, po czym zostanie uruchomione okno edycyjne <Projekt>. Dokonaj żądanej modyfikacji wybranego projektu etykiety i potwierdź zmiany przyciskiem Przesyłanie wzorca etykiety do pamięci wagi Utworzony za pomocą programu komputerowego EDYTOR ETYKIET R02, wzór etykiety z rozszerzeniem *.lb, skopiuj do pamięci masowej pendrive. Podłącz urządzenie pamięci masowej pendrive do gniazda USB wagi. Wejdź w podmenu <Bazy Danych / Etykiety> i naciśnij na żądaną pozycję. Wejdź w opcję <Projekt>, po czym zostanie uruchomione okno edycyjne <Projekt>. Za pomocą przycisku zmień tryb klawiatury na (obsługa dolnej linijki funkcyjnej). Naciśnij przycisk odpowiadający ikonce (import), po czym zostanie otwarte okno z zawartością pamięci masowej pendrive. Wybierz wcześniej skopiowany wzór etykiety z rozszerzeniem *.lb, program wagowy automatycznie wczyta wybrany wzór w pole edycyjne. Zatwierdź zmiany przyciskiem. 105

106 39.3. Przypisanie etykiety z utworzonym wzorcem do towaru Wejdź w podmenu <Bazy Danych / Towary> i naciśnij na żądaną pozycję. Wejdź w opcję <Etykieta>, po czym zostanie otwarta baza etykiet z listą wcześniej utworzonych pozycji. Wybierz żądaną etykietę, program wagowy automatycznie przypisze wybraną etykietę do towaru Przypisanie etykiety zbiorczej z utworzonym wzorcem do towaru Wejdź w podmenu <Bazy Danych / Towary> i naciśnij na żądaną pozycję. Wejdź w opcję <Etykieta zbiorcza>, po czym zostanie otwarta baza etykiet z listą wcześniej utworzonych pozycji. Wybierz żądaną etykietę, program wagowy automatycznie przypisze wybraną etykietę do towaru Przypisanie etykiety z utworzonym wzorcem do klienta Wejdź w podmenu <Bazy Danych / Klienci> i naciśnij na żądaną pozycję. Wejdź w opcję <Etykieta>, po czym zostanie otwarta baza etykiet z listą wcześniej utworzonych pozycji. Wybierz żądaną etykietę, program wagowy automatycznie przypisze wybraną etykietę do klienta Wydruk etykiety z utworzonym wzorcem Znajdując się w głównym oknie wagowym, wybierz towar lub klienta, z przypisaną etykietą z bazy danych. Umieść na szalce wagi ważony ładunek, gdy wyświetli się znacznik, naciśnij przycisk. Na podłączonej do wagi drukarce nastąpi wydruk etykiety. Etykietę można przypisać zarówno do towaru, jak i do klienta. Na podłączonej do wagi drukarce, po naciśnięciu przycisku, będzie drukowany wzorzec etykiety, który został przypisany do ostatnio wybranej pozycji z bazy danych (towaru lub klienta). 106

107 40. DODATEK 03 - Ustawienie drukarki ZEBRA Parametry transmisji Prędkość transmisji 9600b/sec Kontrola parzystości brak Ilość bitów 8bit Bit stopu 1 bit Informacje na wydruku z drukarki odnośnie RS232 Serial port : 96, N, 8, 1 Sposób wykonywania wydruku informacyjnego oraz dokonywania zmian w ustawieniach drukarki opisany jest w instrukcji obsługi drukarek ZEBRA. 41. DODATEK 04 - Ustawienie czytnika kodów kreskowych 1. Wagi firmy RADWAG używają interfejsu RS232 z transmisją simpleks (w jednym kierunku), bez potwierdzenia do komunikacji z czytnikami kodów kreskowych. Do tego celu wystarczy użycie 2 linii kabla. Z tego powodu czytniki powinny być wyposażone w taki interfejs i mieć wyłączoną programową, jak i sprzętową kontrolę przepływu. 2. Zarówno wagi, jak i czytniki mają możliwość ustawiania parametrów transmisji. Oba urządzenia powinny zgadzać się co do: prędkości transmisji, ilości bitów danych, kontroli parzystości, ilości bitów stopu; np. 9600,8,N,1 prędkość 9600 bit/s, 8-bitów danych, brak kontroli parzystości, 1 bit stopu. 3. Czytniki kodów kreskowych mogą wysyłać dodatkowe informacje, oprócz oczekiwanego kodu kreskowego, np. symbol oznaczający rodzaj kodu kreskowego. Ponieważ urządzenia firmy RADWAG nie używają tej informacji, zaleca się jej programowe wyłączanie. 4. Niektóre systemy firmy RADWAG mają możliwość pomijania nieistotnych informacji w kodzie poprzez parametry wyznaczające początek i długość kodu, podlegającego analizie. 5. Aby kod kreskowy mógł być odczytany przez wagę, musi posiadać szczególne cechy. Jest wymagane nadanie (zaprogramowanie) odpowiedniego przedrostka (ang. prefix) i przyrostka (ang. sufix). W standardzie przyjętym przez RADWAG przedrostkiem jest znak (bajt) 01 heksadecymalnie, a przyrostkiem jest znak (bajt) 0D heksadecymalnie. 6. Czytniki przeważnie mają możliwość włączania i wyłączania możliwości sczytywania różnych kodów. 7. Programowanie czytników kodów kreskowych odbywa się poprzez skanowanie odpowiednich kodów programujących. 8. Czytniki zakupione z systemami firmy RADWAG są odpowiednio skonfigurowane i sprawdzone. 107

108 Kod kreskowy w postaci heksadecymalnej z przedrostkiem i przyrostkiem Kod kreskowy w kodzie ASCII z pominięciem znaków sterujących Typ kodu D EAN D KOD 2 Z F D CODE 39 TEST CODE D EAN F D CODE 128 Test CODE
