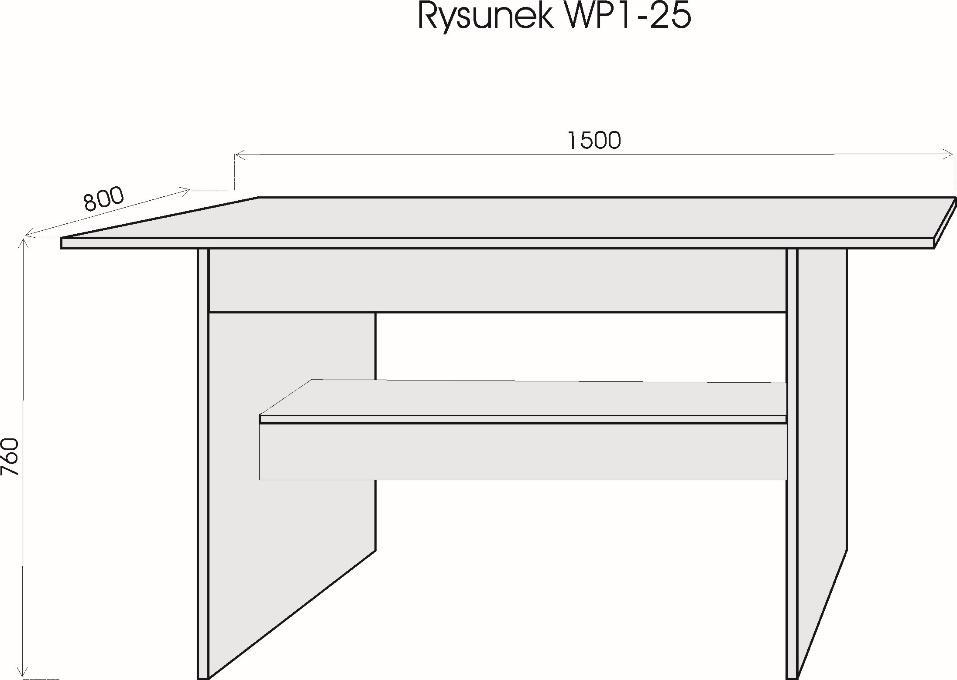

1 Rozdział B PRZEDMIOT ZAMÓWIENIA B.1. Zakres rzeczowy dostaw sprzętu kwaterunkowego. B.2.Charakterystyka techniczna sprzętu kwaterunkowego drewnianego. - Meble mają być wykonane z płyty wiórowej meblowej laminowanej w kolorze dąb górski. Odcień koloru (0740 wg. wzornika Kronospan)!; - Wszystkie meble drewniane w części spodniej przylegające do podłogi mają być oklejone ABS o gr 2mm. - Meble mają być oznakowane w przypadku nieoznakowanego sprzętu, nie będziemy przyjmować dostawy do magazynu. - Wszystkie rysunki mebli są rysunkami poglądowymi i stanowią przykład wykonania konkretnego mebla. - Każdy mebel w nazwie ma przypisane konkretne WP i kod kreskowy danego mebla. B.2.1. Stół konferencyjny drewniany WP szt. 5 - wykonać wg załączonego rysunku WP1-25 ; - stół ma mieć następujące wymiary (szer. x gł. x wys.) 1500x800x760; - widoczne główki wkrętów wykończyć zaślepkami w kolorze stołu; - obrzeża blatu stołu okleinować okleiną PCV o gr. 2mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - stół ma być wykonany z płyty meblowej laminowanej- w kolorze dąb górski o gr. 18 mm; - w dolnej części stołu zamontować wzmocnienie (o takich wymiarach aby stół był mocny i stabilny); - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

2 B.2.2. Biurko kancelaryjne na metalowej podstawie WP1-45 -szt biurko ma być wykonane wg załączonego rysunku WP1-45 lewe; - elementy drewniane biurka mają być wykonane z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - biurko ma być wykonane w następujących wymiarach (szer. x gł. x wys.) 1300 x 600 x 760 mm; - podstawa biurka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) pomalowana farbą proszkową w kolorze czarnym; - obrzeża blatu należy okleinować okleiną PCV o grub. 2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - profile zamknąć zaślepkami z tworzywa sztucznego; - szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze srebrnym mocowane w dwóch punktach; - drzwiczki biurka mają być zamykane na zamek patentowy meblowy i mają być umocowane na dwóch zawiasach puszkowych meblowych ; - w szafce biurka należy zamontować jedną półkę ; - łączenie elementów metalowych spawać na całym obwodzie; - nogi biurka zakończyć stopkami z tworzywa sztucznego; - pakować w opakowania bezpośrednie z tektury falistej i folii

3

4 B.2.3. Stolik pod telefon na met. podst. WP1-47 -szt wykonać wg załączonego rysunku WP1-47 ; - stolik ma być wykonany w następujących rozmiarach (szer. x gł. x wys.) 600x430x600; - podstawę wykonać ze stali profilowanej kwadratowej (nogi25x25mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm); - łączenia elementów metalowych należy spawać na całym obwodzie; - stelaż malować farbą proszkową w kolorze czarnym ; - profile zamknąć zaślepkami z tworzywa sztucznego; - elementy drewniane wykonać z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - obrzeża blatu okleinować okleiną PCV o gr. 2 mm ; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B.2.4. Szafa ubr. dwudrzwiowa dr. z nadstawką WP 1-58 szt szafa ma być wykonana wg załączonego rysunku WP1-58 ; - szafa ma być wykonana w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 570; - prawe skrzydło drzwi dolnych ma być zamykane na zamek meblowy patentowy; - lewe skrzydło ma być zamykane u góry i u dołu na zasuwkę meblową; - górne i dolne drzwi szafy mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi szafy okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty;

5 wewnątrz szafy ma być zamontowany metalowy niklowany drążek wieszakowy; - szafa ma być wykonana z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm ; - w dolnej części szafy należy wykonać cokolik o wys.. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii. Rys. WP B.2.5. Stół klubowy kwadratowy na metal. podst. WP szt stół ma być wykonany wg załączonego rysunku WP 3 35 ; - stół ma być wykonany w następujących wymiarach 750 x 800 x 800 mm; - blat stołu ma być wykonany z płyty meblowej wiórowej laminowanej w kolorze dąb górski o gr. 18 mm; - obrzeża blatu należy okleinować taśmą PCV o gr.2 mm; - podstawa stołu ma być wykonana z profili stalowych kwadratowych 25x25 mm o gr. ścianki 2 mm, natomiast łączenia z profili kwadratowych 20x20 mm o gr. ścianki 2 mm; - podstawa ma być pomalowana farbą proszkową w kolorze czarnym; - nogi stołu zakończyć stopkami PCV; 900

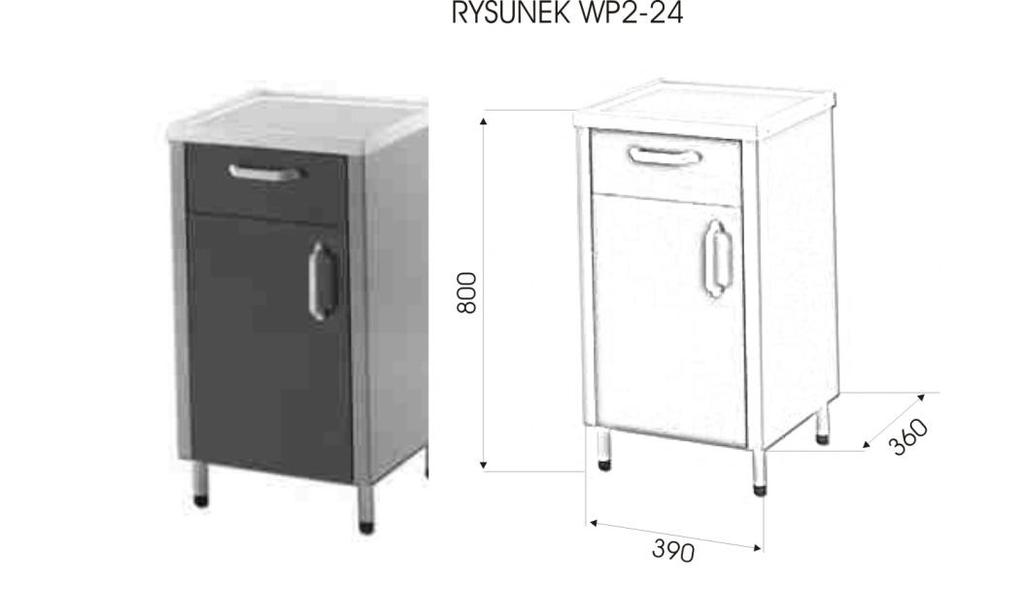

6 - łączenia elementów metalowych należy spawać na całym obwodzie. - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.6. Szafka przyłóżkowa żołnierska metalowa WP2-24 szt szafka ma być wykonana zgodnie z rysunkiem WP2-24 ; - szafka ma być wykonana w następujących wymiarach 800 x 390 x 360 mm / wys. x szer. x gł. / z blachy czarnej o gr. min 1,25 mm ; - wysokość nóżek 160 mm wykonane z rury fi 22, zakończone stopkami z PCV (kolor czarny); - szafka ma być wykonana z blatem; - w drzwiczkach szafki oraz szufladzie mają być zamontowane gałki (kolor czarny); - szafka ma posiadać szufladę dwudziałową ( z przegrodą)wysuwaną na prowadnicach rolkowych ; - szafka ma być zamykana na zatrzask magnetyczny; - w szafce ma być zamontowana na stałe 1 półka; - na tylnej ściance szafki wykonać otwory wentylacyjne (do uzgodnienia z zamawiającym); - szafki mają być pomalowane farbą proszkową w kolorze jasno szarym. Pakować w opakowania bezpośrednie z tektury falistej i folii.

7 B.2.7. Wieszak stojący wielokołowy metalowy WP2-35 -szt wieszak ma być wykonany wg załączonego rysunku WP2-35 ; - wieszak ma być wykonany w następujących wymiarach1800x1900x650 (wys. x dł. szer.).; - podstawowa konstrukcja wykonana z rury stalowej czarnej 25x2 b/sz oraz 22x2mm; - wieszaki wykonać z pręta stalowego fi 16 mm; - wieszak ma posiadać po 11uchwytów wieszakowych na 1 stronę; - uchwyty wieszaka mają być zakończona gałkami z tworzywa PCV; - wieszak ma być składany (wzór wieszaka dostępny u zamawiającego); - wieszaki mają być pomalowane farbą proszkową w kolorze jasno szary; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

8 B.2.8. Regał magazynowy-metalowy WP 2 7 -szt regał ma być wykonany zgodnie z załączonym rysunkiem WP2-7; - regał ma być wykonany z kątownika perforowanego o wymiarach 2000 x 1000 x 500 mm ; - regał ma mieć zamontowane pięć półek; - do zamontowania pięciu półek w regale należy dostarczyć dziesięć kątowników o dł mm i dziesięć kątowników o dł. 500 mm oraz kpl. śrub do montażu, - półki do regału mają być wykonane ze sklejki o gr. min 10 mm/ wytrzymałość półki min 150 kg ;

9 - regał ma być pomalowany farbą proszkową w kolorze jasno szarym; - do regału metalowego należy dostarczyć blaszki z nacięciami, na których będą się opierały nogi regału. Nogi są wykonane z kątownika perforowanego i bez takiego zabezpieczenia uszkadzałyby podłoże na którym będzie postawiony regał. Wykorzystywane także są do stabilizacji regału. Dopuszcza się inne rozwiązanie zabezpieczenia nóg regału przed niszczeniem podłoża oraz regulacji w celu stabilizacji regału. - z tyłu regału należy zamontować przynajmniej jedno skośne stężenie (po przekątnej wysokości) wzmacniające stabilność regału oraz po jednym stężeniu skośnym na każdym boku regału (po przekątnej przynajmniej dwóch półek); - proponowany przez Oferenta wzór regału proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór regału przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.9. Łóżko koszarowe- uniwersalne WP2-27 szt łóżko ma być wykonana zgodnie z rysunkiem WP2-27; - łóżko ma być wykonane w następujących wymiarach 2000 x 800 x 890 mm /dł. x szer. x wys. / ; - stelaż podstawowy łóżka wykonany z kątownika 45x45x5; - nogi łóżka wykonane z rury fi28x2;

10 - szczyty łóżka wykonane z rury fi 28x2 i pręta fi 16 składającego się na podstawę łóżka; - wkład łóżka ma być sprężynowy ocynkowany; - łóżko ma być składane (wzór łóżka dostępny u zamawiającego); - stopki łóżka przystosowane do piętrowania łóżek; - na tylnym szczycie łóżka umieścić dwa uchwyty wieszakowe a na przednim tabliczkę na identyfikator ( uchwyty wieszakowe przymocować do ruchomych prętów tak aby można było nimi obracać w przypadku składowania łóżek); - łóżka mają być pomalowane farbą proszkową w kolorze jasno szarym.; - pakować w opakowania bezpośrednie z tektury falistej i folii. B Stojak do zawieszania map metalowy WP4-4 szt stojak wykonać wg załączonego rysunku WP4-4; - podstawa stojaka ma być pięcioramienna, zakończona stopkami z PCV z możliwością regulacji ; - stojak ma mieć regulowaną wysokość nie mniej niż 220 cm; - stelaż ma być wykonany z rury o średnicy 32 mm; - na górnym ramieniu części ruchomej mają być zamontowane 2 haczyki do zawieszania map; - cała konstrukcja stojaka ma być stabilna;

11 - stelaż ma być pomalowany farbą proszkową w kolorze czarnym; - pakować w opakowania bezpośrednie z tektury falistej i folii.

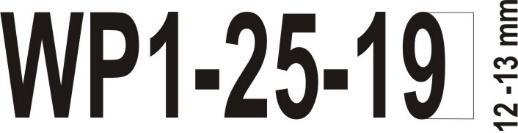

12 B WZÓR ZNAKOWANIA SPRZĘTU Legenda: WP 2-27 oznacza symbol danego sprzętu kwaterunkowego, natomiast liczba 19 oznacza rok produkcji. Litery i cyfry w znakach winny mieć wielkość określona w wyżej wymienionym wzorze (wysokość znaków mm). W przypadku zastosowania znakowników do wybijania liter i cyfr na przedmiotach metalowych dopuszcza się odstępstwa od kształtu i wielkości znaków stosownie do możliwości technicznych wykorzystywanych znakowników W/w meble mają być oznakowane WP trwałym znakiem numeru katalogowego i roku produkcji /rysunek /, zgodnie z obowiązującymi w wojsku przepisami. W zależności od rodzaju sprzętu i użytego materiału, należy namalować farbą olejną lub drukarską, bądź oznakować cechownikiem kauczukowym w taki sposób, aby oznakowany przedmiot nie został uszkodzony i zeszpecony. Taborety oznakować pod spodem siedziska. Kosze należy oznakować na boku z prawej strony od góry przy tylnej ściance. Wieszaki, stojaki i regały należy oznakować wzdłuż słupka przy podstawie. Szafy należy oznakować na boku patrząc od frontu z prawej strony od góry przy tylnej ściance.
