B.2.Charakterystyka techniczna sprzętu kwaterunkowego drewnianego.

Transkrypt

1 Rozdział B PRZEDMIOT ZAMÓWIENIA B.1. Zakres rzeczowy dostaw sprzętu kwaterunkowego. - sprzęt kwaterunkowy drewniany (część I ) wymagany atest - sprzęt kwaterunkowy metalowy ( część II) wymagany atest - Stoły gabinetowe drewniane do kościoła ( część III) CZĘŚĆ I B.2.Charakterystyka techniczna sprzętu kwaterunkowego drewnianego. - Meble mają być wykonane z płyty wiórowej meblowej laminowanej w kolorze dąb górski. Odcień koloru (0740 wg. wzornika Kronospan)!, mahoń i venge ; - Wszystkie meble w części spodniej przylegające do podłogi mają być oklejone ABS o gr 2mm. - Meble mają być oznakowane w przypadku nieoznakowanego sprzętu, nie będziemy przyjmować dostawy do magazynu. - Wszystkie rysunki mebli są rysunkami poglądowymi i stanowią przykład wykonania konkretnego mebla. - Każdy mebel w nazwie ma przypisane konkretne WP i kod kreskowy danego mebla. B.2.1. Biurko drewniane WP1-2 - szt wykonać wg załączonego rysunku WP1-2 lewe; - biurko ma być wykonane w następujących wymiarach (szer. x gł. x wys.) 1300x600x760; - biurko ma być wykonane z płyty meblowej laminowanej - w kolorze dąb górski 18 mm - drzwiczki biurka mają być zamykane na zamek patentowy meblowy i mają być umocowane na dwóch zawiasach puszkowych meblowych ; - szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze nikiel mat mocowane w dwóch punktach; - pod szufladą wykonać pełny wieniec na całej głębokości szafki;

2 - w części zamykanej ma być zamontowana jedna półka na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - tylna ścianka biurka ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 230 mm mocowana do boków pod dolną krawędzią blatu celem wzmocnienia biurka; - obrzeże blatu biurka okleinować okleiną PCV o gr. 2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B.2.2. Krzesło biurowe drewniane twarde WP szt krzesło ma być zbliżone w wyglądzie do rysunku WP1-13 ; - krzesło ma być wykonane z drewna litego o wysokości od podstawy do siedziska 450 mm; - elementy drewniane krzesła mają być barwione w kolorze dąb górski, polakierowane; - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii.

3 B.2.3. Krzesło drewniane wyściełane WP1-14 -szt krzesło ma być zbliżone w wyglądzie do rysunku WP1-14 ; - elementy drewniane krzesła mają być wykonane w kolorze dąb górski; - siedziska i oparcia pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli,, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ;

4 - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.4. Stolik pod komputer drewniany WP szt stolik ma być wykonany wg załączonego rysunku WP1-17 lewy ; (szt.153 rozbito na dwa rozmiary) - poniżej szt. stolik ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 1000 x 600 x 760 ; - 2 szt. stolik ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 1350 x 700 x 760 ; - stolika wykonać z płyty meblowej laminowanej w kolorze się dąb górski 18mm; - tylna ścianka stolika ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 230 mm mocowana do boków biurka pod dolną krawędzią blatu celem wzmocnienia; - blat pod klawiaturę należy osadzić na prowadnicach rolkowych ; - na blacie stolika należy umieścić wolnostojącą nadstawkę pod monitor ; - obrzeża blatu stolika okleinować okleiną PCV o grubości 2 mm ; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - szufladę należy osadzić na prowadnicach rolkowych i wyposażyć w uchwyt meblowy metalowy w kolorze mocowanym w dwóch punktach; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

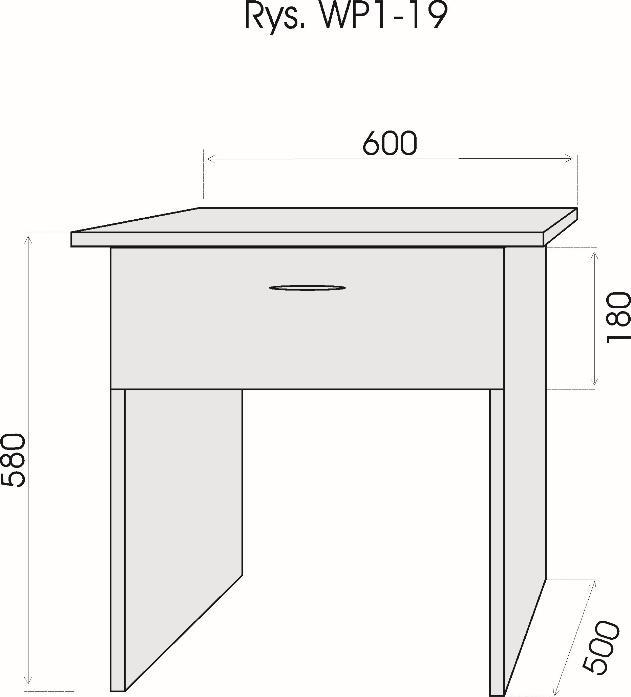

5 B.2.5. Stolik pod drukarkę drewniany WP1-19 -szt stolik wykonać wg załączonego rysunku WP1-19 ; - stolik ma być wykonany wg następujących wymiarów (szer. x gł. x wys.) 600x500x580; - stolik ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - tylna ścianka stolika ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 200 mm mocowana do boku stolika pod dolną krawędzią blatu celem wzmocnienia; - obrzeża blatu stolika okleinować okleiną PCV o gr.2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - stolik ma mieć 1 szufladę na prowadnicach rolkowych z uchwytem meblowym metalowy w kolorze srebrnym mocowanym w dwóch punktach; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.6. Stolik pod telefon drewniany WP1-22 -szt wykonać wg załączonego rysunku WP1-22 ; - stolik ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 750x400x650; - blat stolika okleinować okleiną PCV o gr.2 mm ; - stolik ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18mm; - stolik ma posiadać pod blatem półkę;

6 - od spodu montować ślizgacze meblowe ; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B.2.7. Stół kancelaryjny drewniany WP szt wykonać wg załączonego rysunku WP1-23; - 24 szt. stół ma mieć następujące wymiary (szer. x gł. x wys.) 1300x650x760; w kolorze dąb górski - widoczne główki wkrętów wykończyć zaślepkami w kolorze stołu; - obrzeża blatu stołu okleinować okleiną PCV o gr.2mm; - blat stołu wykonać z płyty meblowej laminowanej - w kolorze dąb górski o gr.18 mm; - nogi wykonać z drewna w kolorze blatu; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

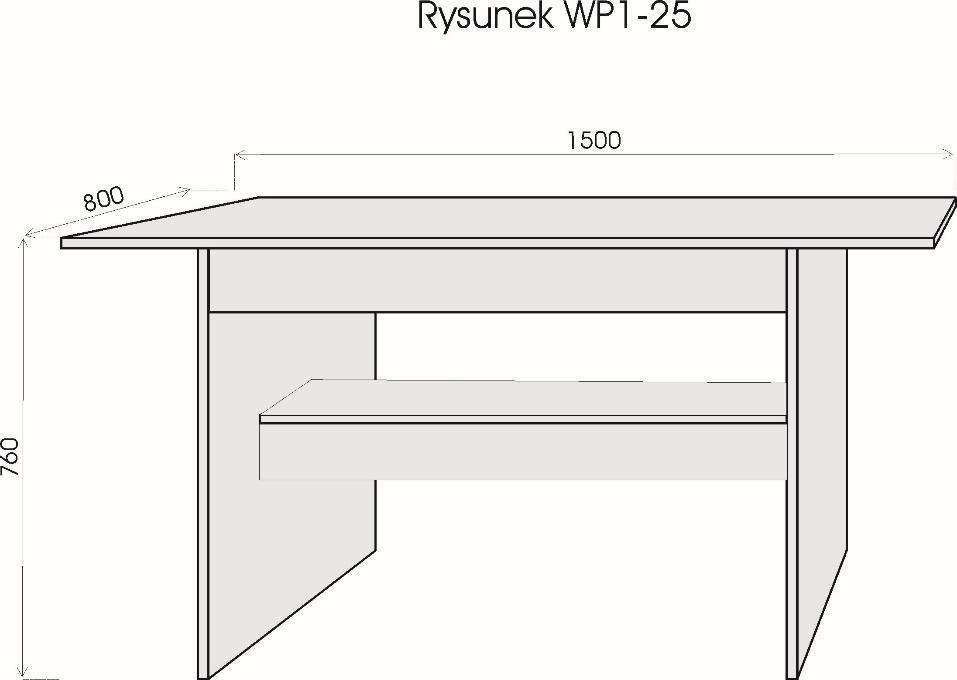

7 B.2.8. Stół konferencyjny drewniany WP szt wykonać wg załączonego rysunku WP1-25 ; (szt.53 rozbito na dwa rozmiary) - poniżej - 51 szt. stół ma mieć następujące wymiary (szer. x gł. x wys.) 1500x800x760; - 2 szt. stół ma mieć następujące wymiary (szer. x gł. x wys.) 2000x800x760; - widoczne główki wkrętów wykończyć zaślepkami w kolorze stołu; - obrzeża blatu stołu okleinować okleiną PCV o gr. 2mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - stół ma być wykonany z płyty meblowej laminowanej- w kolorze dąb górski o gr. 18 mm; - w dolnej części stołu zamontować wzmocnienie (o takich wymiarach aby stół był mocny i stabilny); - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

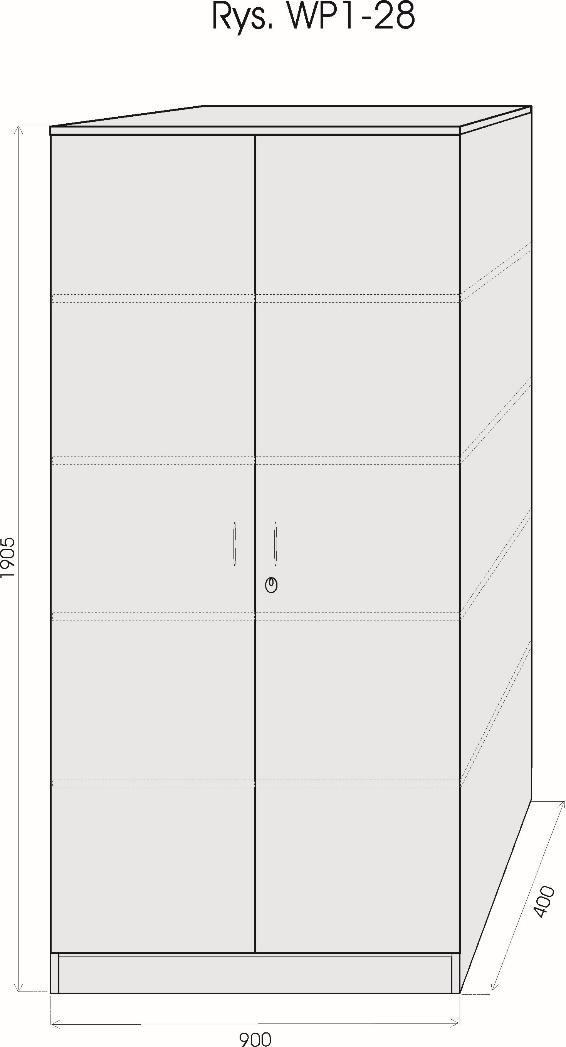

8 B.2.9. Szafa kartotekowa drewniana WP1-28 -szt szafa ma być wykonana wg załączonego rysunku WP1-28 ; - szafa ma być wykonana w następujących wymiarach (wys. x szer. x gł.) 1905x 900 x 400; - szafa ma być wykonana z płyty meblowej laminowanej - w kolorze dąb górski o gr. 18 mm; - prawe skrzydło drzwi ma być zamykane na zamek meblowy patentowy; - lewe skrzydło ma być zamykane na zasuwkę meblową; - drzwi szafy mają być osadzone na zawiasach puszkowych fi 35 samozamykające się ; - szafa ma posiadać 4 półki ; - półka środkowa zamontowana na stałe celem wzmocnienia konstrukcji ; pozostałe półki na wspornikach metalowych z możliwością regulacji góra dół co 50mm; - tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - krawędzie drzwi szafy okleinować okleiną PCV o gr. 0,8-1 mm; - w dolnej części szafy należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

9 B Regał biurowy drewniany z witryną WP1-31 szt regał ma być wykonany wg załączonego rysunku WP1-31 witryna; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 470 / 320 i ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm ; - w przeszklonej części regału oraz dolnej części należy zamontować po jednej półce ; - szkło w drzwiczkach regału ma być ornamentowe w kolorze miodowym ; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe. - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

10 B Regał biurowy z barkiem WP szt regał ma być wykonany wg załączonego rysunku WP1-31 z barkiem ; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 470/ 320 ; - regał ma być wykonany z płyty meblowej laminowanej- w kolorze dąb górski o gr. 18 mm; - drzwi barku mają być zamykane na zamek patentowy ; - drzwi barku mają być wyposażone w prowadnice samohamujące pneumatyczne ; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ;

11 - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - w dolnej szafce i w barku regału należy zamontować po jednej półce ; - od spodu montować ślizgacze meblowe; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - pakować w opakowania bezpośrednie z tektury falistej i folii. B Regał biurowy słupek z szufladami WP1-31 -szt wykonać wg załączonego rysunku WP1-31 z szufladami ; - regał ma być wykonany w następujących wymiarach 1905x450x470x320; - drzwi regału mają być osadzone na zawiasy puszkowe fi 35 samozamykające się wraz z uchwytem meblowym srebrnym mocowanym w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm;

12 - regał ma być wykonany z płyty meblowej w laminowanej w kolorze dąb górski o gr. 18 mm. - w dolnej części segmentu wykonać cztery szuflady na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe mocowane w dwóch punktach w kolorze srebrnym ; - od spodu montować ślizgacze meblowe; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

13 B Krzesło wyściełane na met. podst. WP1-37 -szt wykonać wg załączonego rysunku WP1-37 ; - krzesło ma być wykonane wg następujących wymiarów wysokość całkowita 800mm o (+/-10mm), wys. od podstawy do siedziska 450mm (+/- 10mm), szer. krzesła 400mm (+/-10mm); - stelaż wykonać ze stali profilowanej o przekroju kwadratowym 20x20x1; - stelaż malować metodą proszkową w kolorze czarnym, na zakończeniach zastosować zaślepki ; - oparcia i siedziska wykonać ze sklejki liściastej prasowanej profilowanej o gr 8 mm; - siedzisko i oparcie wyłożyć pianką poliouretanową o gr min. 30 mm; - siedziska i oparcia pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.)odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ; - oparcia i siedziska mocować w czterech punktach śrubami zamkowymi M5 wpuszczonymi do wewnątrz profili; - łączenia elementów metalowych należy spawać na całym obwodzie; - nóżki krzesła zakończyć stopkami z tworzywa sztucznego;

14 - krzesło ma być wykonane w sposób tzw. sztaplowany t.j. posiadać możliwość składowania poprzez wsuwanie jednego krzesła na drugie w równe stosy; - pakować w opakowania bezpośrednie z tektury falistej i folii. - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); B Krzesło twarde na metalowej podstawie WP1 44 -szt krzesło ma być wykonane zgodnie z załączonym rysunkiem WP1-44 ; - krzesło ma być wykonane wg następujących wymiarów wys. całkowita 800mm (+/- 10mm), wys. od podstawy do siedziska 450mm (+/-10mm), szer. krzesła 400mm (+/- 10mm); - siedzisko krzesła i oparcie ma być pokryte lakierem bezbarwnym co najmniej trzykrotnie, wykonane ze sklejki liściastej prasowanej o gr. 8 mm o kształcie profilowanym; - stelaż krzesła ma być pomalowany farbą proszkową w kolorze czarnym; - oparcie ma być mocowane w czterech punktach śrubami zamkowymi; - nogi krzesła mają być wykonane z profili stalowych kwadratowych 20x 20 mm (gr. ścianki 2 mm ) i należy je zakończyć stopkami PCV; - profile zamknąć zaślepkami z tworzywa sztucznego; - łączenia elementów metalowych należy spawać na całym obwodzie; - krzesło ma być wykonane w sposób tzw. sztaplowany t.j. posiadać możliwość składowania poprzez wsuwanie jednego krzesła na drugie w równe stosy; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii.

15 B Biurko kancelaryjne na metalowej podstawie WP1-45 -szt biurko ma być wykonane wg załączonego rysunku WP1-45 lewe; - elementy drewniane biurka mają być wykonane z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - biurko ma być wykonane w następujących wymiarach (szer. x gł. x wys.) 1300 x 600 x 760 mm; - podstawa biurka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) pomalowana farbą proszkową w kolorze czarnym; - obrzeża blatu należy okleinować okleiną PCV o grub. 2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - profile zamknąć zaślepkami z tworzywa sztucznego; - szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze srebrnym mocowane w dwóch punktach; - drzwiczki biurka mają być zamykane na zamek patentowy meblowy i mają być umocowane na dwóch zawiasach puszkowych meblowych ; - w szafce biurka należy zamontować jedną półkę ; - łączenie elementów metalowych spawać na całym obwodzie; - nogi biurka zakończyć stopkami z tworzywa sztucznego; - pakować w opakowania bezpośrednie z tektury falistej i folii

16

17 B Stolik pod telefon na met. podst. WP1-47 -szt wykonać wg załączonego rysunku WP1-47 ; - stolik ma być wykonany w następujących rozmiarach (szer. x gł. x wys.) 600x430x600; - podstawę wykonać ze stali profilowanej kwadratowej (nogi25x25mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm); - łączenia elementów metalowych należy spawać na całym obwodzie; - stelaż malować farbą proszkową w kolorze czarnym ; - profile zamknąć zaślepkami z tworzywa sztucznego; - elementy drewniane wykonać z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - obrzeża blatu okleinować okleiną PCV o gr. 2 mm ; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B Wieszak do ubrań stojący drewniany WP1-32 -szt wieszak ma być zbliżony do załączonego rysunku WP1-32 ; - wieszak ma mieć wysokość nie mniej niż 1800 mm i nie więcej niż 1900 mm; - podstawa ma mieć szerokość nie mnie niż 550 mm; - koronę wykonać obracaną z sześcioma ramionami; - podstawa ma być stabilnie wykonana na czterech nogach; - wieszak wykonać z drewna w kolorze d dąb górski; - pakować w opakowania bezpośrednie z tektury falistej i folii.

18 B Szafa ubr. dwudrzwiowa dr. z nadstawką WP szt szafa ma być wykonana wg załączonego rysunku WP1-58 ; - szafa ma być wykonana w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 570; - prawe skrzydło drzwi dolnych ma być zamykane na zamek meblowy patentowy; - lewe skrzydło ma być zamykane u góry i u dołu na zasuwkę meblową; - górne i dolne drzwi szafy mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi szafy okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - wewnątrz szafy ma być zamontowany metalowy niklowany drążek wieszakowy; - szafa ma być wykonana z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm ; - w dolnej części szafy należy wykonać cokolik o wys.. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

19 Rys. WP B Szafa ubraniowa dwudrzwiowa dr. z nadstawką WP szt. 6 - szafa ma być wykonana wg załączonego rysunku 2500 WP 1-58; - szafa ma być wykonana w następujących wymiarach (wys. x szer. x gł.) 2500 x 1000 x 600; - prawe skrzydło drzwi dolnych ma być zamykane na zamek meblowy patentowy; - lewe skrzydło ma być zamykane u góry i u dołu na zasuwkę meblową; - górne i dolne drzwi szafy mają być osadzone na zawiasy puszkowe fi 35 samozamykające się wraz z uchwytem meblowym srebrnym mocowanym w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - wewnątrz szafy ma być zamontowany metalowy niklowany drążek wieszakowy; - szafa ma być wykonana z płyty meblowej w kolorze dąb górski o gr. 18 mm ; 900

20 - wewnątrz szafy osadzić 2 półki mocowane na 4 podpórkach metalowych z regulacją ustawienia góra dół, co 50mm tak jak na rysunku ; - w dolnej części szafy zamontować szafkę półki wg rozmiarów przedstawionych na rysunku; - na prawych drzwiach od wewnątrz mocować wieszak na krawaty; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

21 B Wieszak ścienny drewniany WP szt. 14 wieszak ma być wykonany wg załączonego rysunku WP1-62, z płyty meblowej laminowanej w kolorze dąb górski o gr. 18mm; wieszak ma być wykonany w następujących wymiarach (wys.x szer.x gł.) 1400x650x250; wieszak posiadać ma 5 pojedynczych metalowych uchwytów wieszakowych rozmieszczonych równomiernie na ściance wieszaka; wieszak ma posiadać uchwyty do zamontowania na ścianie; obrzeża należy okleić okleiną PCV 0, 8-1 mm w kolorze wieszaka; pakować w opakowania bezpośrednie z tektury falistej i folii.

22 B Stojak na broń drewniany WP 2-8 -szt stojak ma być wykonany wg załączonego rysunku WP2-8; - wymiary stojaka : 1690 x 460 x 1600 mm ( szer. x gł. x wys. ) ; - stojak wykonać z litego drewna z desek kl. I o gr. 30 mm; - przegródki w stojaku wykonać ze sklejki o gr. 3 mm; - plecy do przegródek wykonać ze sklejki o gr. 3mm; - stojak ma być przeznaczony na 12 sztuk broni; - konstrukcja stojaku na broń ma być stabilna; - stojak ma być pomalowany trzy krotnie pokostem w kolorze bezbarwnym; - wzór oraz szczegóły dotyczące stojaka na broń do wglądu u zamawiającego; - pakować w opakowania bezpośrednie z tektury falistej i folii.

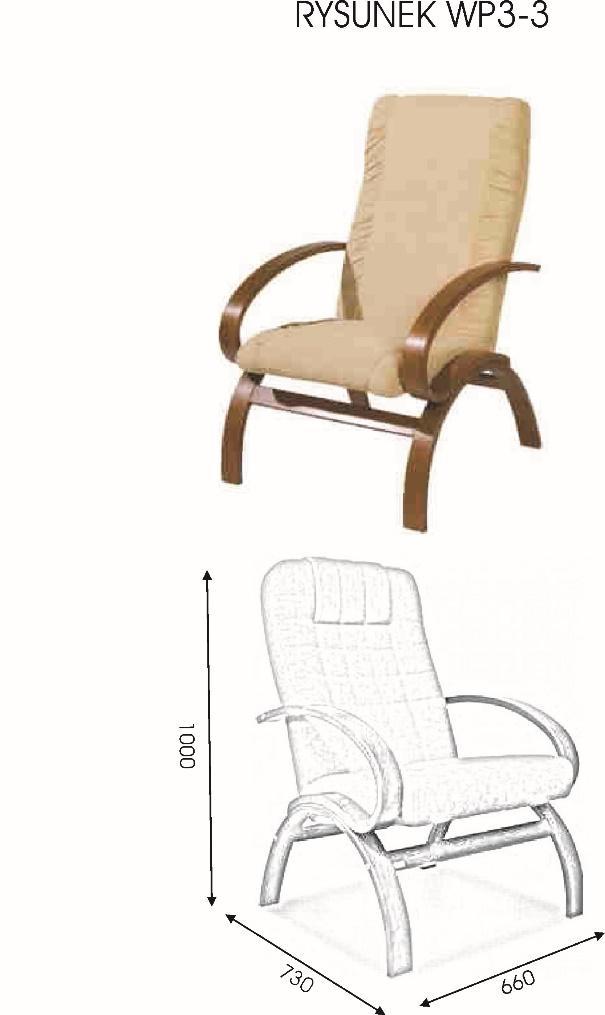

23 B Fotel klubowy drewniany WP 3 3 -szt fotel ma być zbliżony w wyglądzie do rysunku WP 3 3 ; - stelaż drewniany fotela ma być wykonany w układzie typu Delfin - elementy drewniane gięte mają być wykonane w kolorze jasnym naturalnym podobnym do koloru dąb górski oraz należy je trzykrotnie polakierować lakierem bezbarwnym utwardzalnym ; - siedzisko ma być wykonane na ramie metalowej; - wszystkie płozy fotela mają być podklejone filcem; - siedziska i oparcia pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN-82226, wyłożone pianką poliuretanową HR o gr. 10 cm; - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór fotela przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii.

24 B Stolik pod RTV drewniany WP3-33 -szt wykonać według załączonego rysunku WP 3 33; - stolik ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 750x400x760; - stolik ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr.18 mm; - drzwiczki mocować na dwóch zawiasach puszkowych meblowych dopuszcza się zawias puszkowy fi 35 samozamykający ; wraz z uchwytami meblowymi metalowymi w kolorze nikiel mat mocowanymi w dwóch punktach; - obrzeże blatu stolika okleinować okleiną PCV o gr. 2 mm; - wszystkie krawędzie stolika okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka szafki ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

25 B Stół klubowy kwadratowy na metal. podst. WP szt stół ma być wykonany wg załączonego rysunku WP 3 35 ; - stół ma być wykonany w następujących wymiarach 750 x 800 x 800 mm; - blat stołu ma być wykonany z płyty meblowej wiórowej laminowanej w kolorze dąb górski o gr. 18 mm; - obrzeża blatu należy okleinować taśmą PCV o gr.2 mm; - podstawa stołu ma być wykonana z profili stalowych kwadratowych 25x25 mm o gr. ścianki 2 mm, natomiast łączenia z profili kwadratowych 20x20 mm o gr. ścianki 2 mm; - podstawa ma być pomalowana farbą proszkową w kolorze czarnym; - nogi stołu zakończyć stopkami PCV; - łączenia elementów metalowych należy spawać na całym obwodzie. - pakować w opakowania bezpośrednie z tektury falistej i folii.

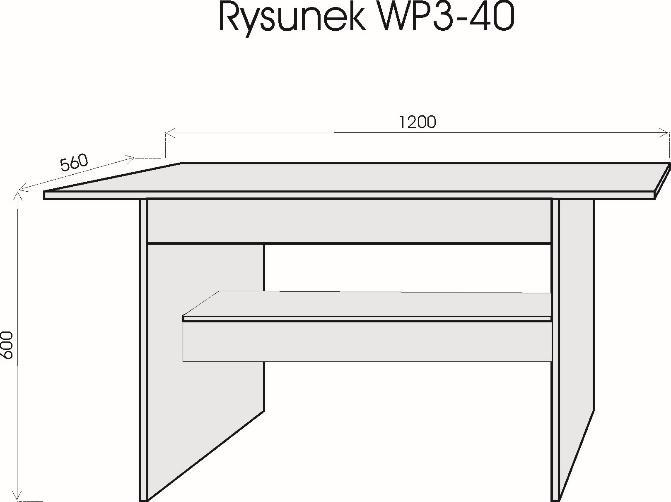

26 B Stolik okolicznościowy ława WP szt stolik ma być wykonany wg załączonego rysunku WP 3 40 ; - stolik ma być wykonany w następujących wymiarach (dł. x szer. x wys.) 1200x 560 x 600; - stolik wykonać z płyty meblowej laminowanej w kolorze się dąb górski o gr. 18 mm; - obrzeża blatu stołu należy okleinować okleiną PCV o grub. 2 mm; - wszystkie krawędzie stolika okleinować okleiną PCV o gr. 0,8-1 mm; - pod blatem należy zamontować półkę; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii. B Regał biblioteczny drewniany WP szt regał biblioteczny ma być wykonany wg załączonego rysunku WP 3 49; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1905x 900 x 470 mm podstawa i 320 mm głębokość nadstawki; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - w częściach zamykanych ma być zamontowana jedna półka na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - w nie zabudowanej części regału mają być zamontowane dwie półki na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - regał ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - wszystkie krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm;

27 - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii. B Stół szkolny na met. podst.- akademicki WP4-14 -szt stół wykonać wg załączonego rysunku WP4-14; - stół ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 1300x600x760; - stelaż malować farbą proszkową w kolorze czarnym ; - podstawa biurka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) ; - łączenie elementów metalowych spawać na całym obwodzie; - elementy drewniane wykonać z płyty meblowej laminowanej- w kolorze dąb górski o gr.18 mm; - obrzeże blatu stołu okleinować okleiną o gr. PCV o gr 2 mm.

28 - nogi stołu zakończyć stopkami z tworzywa sztucznego; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B Szafka kuchenna wisząca WP8-30 -szt szafkę wykonać wg załączonego rysunku WP8-30 wisząca; - szafka wisząca ma być wykonana w następujących wymiarach (szer. x gł. x wys.) 800x300x600 ;

29 - szafkę wyposażyć w 2 półki na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - drzwiczki szafki mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - szafka wisząca ma mieć zamontowane na tylnej ściance dwa uchwyty do zawieszenia szafki; - szafki wykonać z płyty meblowej laminowanej w kolorze dąb górski o gr.18 mm; - krawędzie szafki okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka szafki ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B Szafka kuchenna stojąca WP8-30 -szt szafkę wykonać wg załączonego rysunku WP8-30 stojąca ; - szafka stojąca ma być wykonana w następujących wymiarach (szer. x gł. x wys.) 800x600x850; - drzwiczki szafki mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - szafkę wyposażyć w 2 półki na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - szafki wykonać z płyty meblowej laminowanej w kolorze dąb górski o gr.18 mm;

30 - blat szafki postforming o gr.28 mm ( w kolorze jasny brąz, może mieć strukturę drewna ) ; - krawędzie szafki okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka szafki ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B Szafka kuchenna stojąca pod zlewozmywak WP8-30 -szt szafkę wykonać wg załączonego rysunku WP8-30 pod zlew; - szafka stojąca pod zlewozmywak ma być wykonana w następujących wymiarach (szer. x gł. x wys.) 800x600x850; - drzwiczki szafki mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - szafki wykonać z płyty meblowej laminowanej w kolorze dąb górski o gr.18 mm - krawędzie szafki okleinować okleiną PCV o gr. 0,8-1 mm; - szafka ma być bez blatu i bez półki ; - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

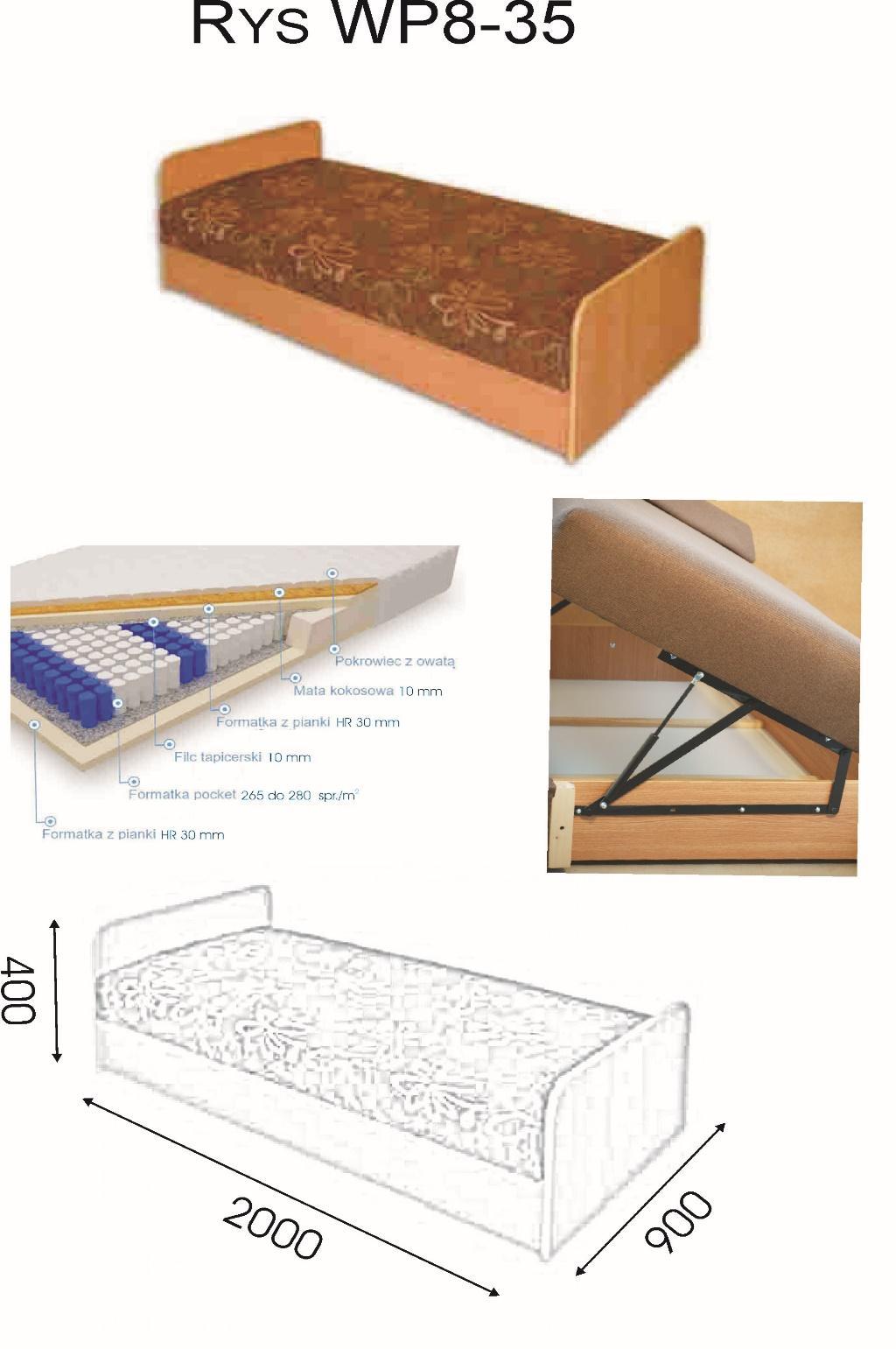

31 B Tapczan 1-osobowy WP szt tapczan wykonać wg załączonego rysunku ; WP8-35; - tapczan ma być wykonany w następujących wymiarach 2000x900x400; - konstrukcję skrzyni w całości wykonać za sklejki o gr. min mm od frontu obita tą samą tkaniną obiciową co leżysko; - dno skrzyni profilować i wyłożyć płytą pilśniową twardą lakierowaną białą o gr. 3.2 mm i wzmocniona od spodu dwoma poprzecznymi listwami drewnianymi w 1/3 i 2/3 długości ; - tapczan wyposażony ma być w duży mechanizm tapczanowy ze sprężyną gazową mocowany obustronnie na krótkich bokach ; - obrzeże okleinować okleiną PCV o gr. 2 mm; - boki wykonać z płyty mebl. laminow. w kolorze dąb górski o gr. 18 mm ; - stelaż leżyska wykonać z drewna iglastego o przekroju 50x50 kl. I; - w leżysku zastosować formatkę kieszeniową typu Pocket obustronnie obłożoną pianką HR mim 30 mm oraz jednostronnie zastosować od góry matę kokosową; - gęstość sprężyn ( na m2),formatka kieszeniowa Pocket ma mieć pięciostrefową konstrukcje; - twardość sprężyn H4 - obicie materaca ma być antyalergiczne; - obicie materaca ma być antygrzybiczne; - obicie materaca ma być plamoodporne;

32 - szczyty mocować śrubami zamkowymi M 10 po dwie na stronę z możliwością zmiany stron; - leżysko i zagłówek i fronty skrzyni pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze od /g/m2 i wytrzymałości na ścieranie powyżej cykli, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.)odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ; - wykonać zagłówek profilowany z pianki HR o wysokości min 100 mm proporcjonalny do tapczanu ; - od spodu montować ślizgacze meblowe zabezpieczone przed rysowaniem; - pakować w opakowania bezpośrednie z tektury falistej i folii. - Do przedstawionych pierwszych egzemplarzy przedmiotu zamówienia należy przedstawić: - Atest higieniczny PZH na zastosowaną piankę, - Certyfikat o niepalności tkaniny obiciowej (papieros, zapałka).

33 B Kanapa wersalka WP8-17 -szt. 5 - wersalka ma być zbliżona w wyglądzie do rysunku WP8-17 ; - wymiary 900x 2300x 950 mm (wys. x szer. x gł.), powierzchnia spania min mm x 1250 mm. - stelaż ramy siedziska i oparcia wykonane z tarcicy liściastej (buk) o grubości mm, szerokości 80 mm, złącza czopowane; - wersalkę pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej

34 cykli, atest na trudnopalność, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN-82226; - wersalka ma być rozkładana z pojemnikiem na pościel; - pojemnik na pościel wersalki ma być wykonany z płyty meblowej 22 mm obitej tkaniną obiciową (tą samą co leżysko, oparcie i boczki), wzmocnioną w narożnikach listwą drewnianą trójkątną o bokach równoramiennych 50x50mm - dno skrzyni wyłożone płytą pilśniową lakierowaną o gr. min. 3,2 mm wzmocnioną od spodu poprzecznymi listwami drewnianymi od spodu w 1/3 i 2/3 długości; - zastosować mechanizm składania wersalki duży obustronne otwierany mocowany do boku skrzyni ; - w leżysku zastosować formatkę kieszeniową typu Pocket obustronnie obłożoną pianką HR mim 30 mm oraz jednostronnie zastosować od góry matę kokosową; - gęstość sprężyn ( na m2),formatka kieszeniowa Pocket - twardość sprężyn H4 - obicie materaca ma być antyalergiczne; - obicie materaca ma być antygrzybiczne; - obicie materaca ma być plamoodporne; - wykonać 2 zagłówki profilowane z pianki HR o wysokości min.100 mm proporcjonalne do wersalki; - wersalkę wyposażyć od spodu w nóżki meblowe z tworzywa sztucznego zabezpieczone przed zarysowaniem; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. - Do przedstawionych pierwszych egzemplarzy przedmiotu zamówienia należy przedstawić: - Atest higieniczny PZH na zastosowaną piankę, - Certyfikat o niepalności tkaniny obiciowej (papieros, zapałka).

35 B Szafka nocna drewniana WP8-31 -szt szafka ma być wykonana wg załączonego rysunku WP8-31 ; - szafka stojąca ma być wykonana w następujących wymiarach 400x350x600 (szer. x gł. x wys.) ; - drzwiczki szafki mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - szafkę wyposażyć w 1 półkę na czterech wspornikach metalowych z regulacją ustawienia góra dół, co 50 mm; - szafkę wykonać z płyty meblowej wiórowej laminowanej o gr. 18 mm w kolorze dąb górski; - tylna ścianka szafki ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - krawędzie szafki okleinować okleiną PCV o gr. 0,8-1 mm;

36 - w dolnej części szafki należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe; B Narożnik do biurka WP szt. 31 narożnik do biurka ma być wykonany wg załączonego rysunku WP1-63 ; narożnik ma być wykonany w następujących wymiarach (szer. boku x wys.) 600x760mm oraz bezwzględnie wyposażony w elementy umożliwiające połączenie narożnika z biurkiem komputerowym i drewnianym z opisu nr B.2.1 i B.2.4). Komplet ma być stabilny ; - elementy drewniane przystawki mają być wykonane z płyty meblowej laminowanej w kolorze dąb górski o gr. 18mm; - obrzeża narożnika należy okleić okleiną PCV o gr.2 mm; narożnik z jednej strony ma być zaokrąglony; od spodu montować ślizgacze meblowe; pakować w opakowania bezpośrednie z tektury falistej i folii.

37 B.2.35.Krzesło konferencyjne ze składanym stolikiem -szt krzesło ma być zbliżone w wyglądzie jak na rysunku krzesło konferencyjne z blatem; - wytrzymałość krzesła min. 120 kg; - krzesło ma posiadać następujące wymiary wys. min.790 mm, gł. siedziska min. 420 mm, szer. siedziska i rurki min. 470, wys. oparcia min. 370 mm, szer. oparcia min. 480 mm; - stelaż krzesła ma być pokryty powłoką chromową ; - stelaż krzesła ma być wykonany z kształtownika o wym. 30x15x2,5mm i rurki fi 18x 1,25 mm; - nóżki i rurki krzesła należy zakończyć stopkami z PCV; - siedzisko i oparcie ma być pokryte tkaniną obiciową w kolorach szarości (do wglądu 5 szt. wzorów) ; - do bocznego oparcia ma być przymocowany składany stolik m- pulpit z tworzywa sztucznego w kolorze czarnym ; - półka ma mieć wymiary dł. min.350 mm, szer min 270 mm; - krzesło ma posiadać dwa podłokietniki; - krzesło ma posiadać możliwość łączenia z następnym krzesłem; - siedzisko i oparcie krzesła ma być wyłożone pianką poliuretanową; - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel );

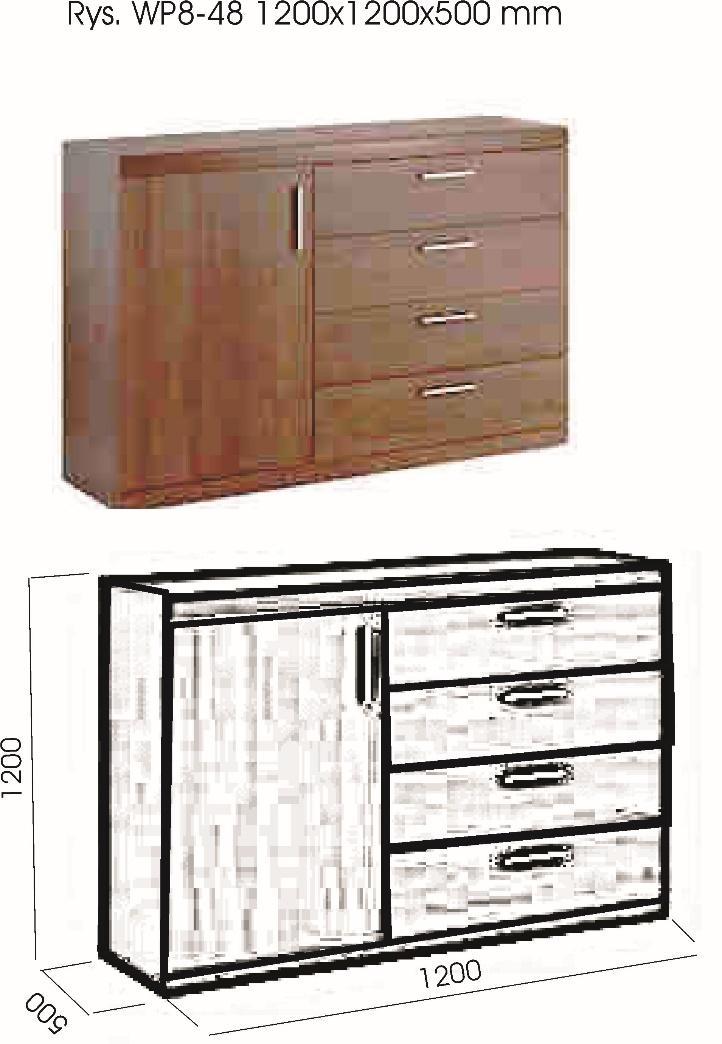

38 B Komoda gabinetowa WP8-48 -szt. 3 - komoda ma być zbliżona w wyglądzie do rysunku WP x1200x500 mm ; - górny wieniec komody ma być wykonany z płyty meblowej laminowanej o grubości 3.6 mm mahoń, pozostałe elementy - z płyty meblowej laminowanej o grubości 1,8 cm - wymiary: (wys. x szer. x gł.) 1200 mm x 1200 mm x 500 mm; tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w puście na wkręty; - w dolnej części komody należy wykonać cokolik; - od spodu należy zamontować ślizgacze meblowe. - szuflady należy osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe w kolorze nikiel mat ; - obrzeża mają być wykończone na płasko i okleinowane okleiną w kolorze dąb górski; - pakować w opakowania bezpośrednie z tektury falistej i folii.

39 B Komoda gabinetowa WP szt. 3 - komoda ma być zbliżona w wyglądzie do rysunku WP x1200x500 mm; - górny wieniec komody ma być wykonany z płyty meblowej laminowanej o grubości 3.6 cm, pozostałe elementy - z płyty meblowej laminowanej o grubości 1,8 cm kolor mahoń - wymiary: (wys. x szer. x gł.) 1200 mm x 1600 mm x 500 mm; - skrzydło drzwi ma być zamykane na zamek meblowy patentowy; - drzwiczki komody mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - szafkę wyposażyć w 2 półki na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w puście na wkręty; - w dolnej części komody należy wykonać cokolik; - od spodu należy zamontować ślizgacze meblowe.

40 - szuflady należy osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe w kolorze nikiel mat; - obrzeża mają być wykończone na płasko i okleinowane okleiną w kolorze dąb górski; - pakować w opakowania bezpośrednie z tektury falistej i folii. B Stolik okolicznościowy ława WP szt. 1 - stolik ma być wykonany wg załączonego rysunku WP 3 40 ; - stolik ma być wykonany w następujących wymiarach (dł. x szer. x wys.) 1400x 600 x 600; - blat stolika ma być wykonany z płyty meblowej laminowanej o grubości 3.6 cm, pozostałe elementy - z płyty meblowej laminowanej o grubości 1,8 cm kolor mahoń - obrzeża blatu stołu należy okleinować okleiną PCV o grub. 2 mm; - wszystkie krawędzie stolika okleinować okleiną PCV o gr. 0,8-1 mm;

41 - pod blatem należy zamontować półkę; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii. B Ławka do szatni duża -szt. 8 - ławka ma być wykonana zgodnie z rysunkiem ławka do szatni duża; - ławka ma być wykonana w następujących wymiarach 2000x450x400 (dł.x wys.x szer) ; - ławka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) pomalowana farbą proszkową w kolorze czarnym; - nóżki stelaża zakończyć zaślepkami z tworzywa sztucznego; - siedzisko z drewna liściastego,lakierowanego; - Pakować w opakowania bezpośrednie z tektury falistej i folii.

42 B Ławka do szatni mała -szt. 5 - ławka ma być wykonana zgodnie z rysunkiem ławka do szatni mała ; - ławka ma być wykonana w następujących wymiarach 1500x450x400 (dł.x wys.x szer) ; - ławka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) pomalowana farbą proszkową w kolorze czarnym; - nóżki stelaża zakończyć zaślepkami z tworzywa sztucznego; - siedzisko z drewna liściastego,lakierowanego; - Pakować w opakowania bezpośrednie z tektury falistej i folii.

43 B Stolik pod rzutnik WP1-67 -szt stolik ma być wykonany wg załączonego rysunku WP1-67 ; - konstrukcja stolika- ze stali profilowanej20x20, malowana farbą proszkową w kolorze czarnym; - wykonać w wymiarach szer.800mm xgł.450mm x wys. 850 mm; - stolik ma być wykonany z płyty meblowej laminowanej o kolorze dąb górski o gr 18mm ; - nogi stołu mają być wyposażone w kółka jezdne obrotowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

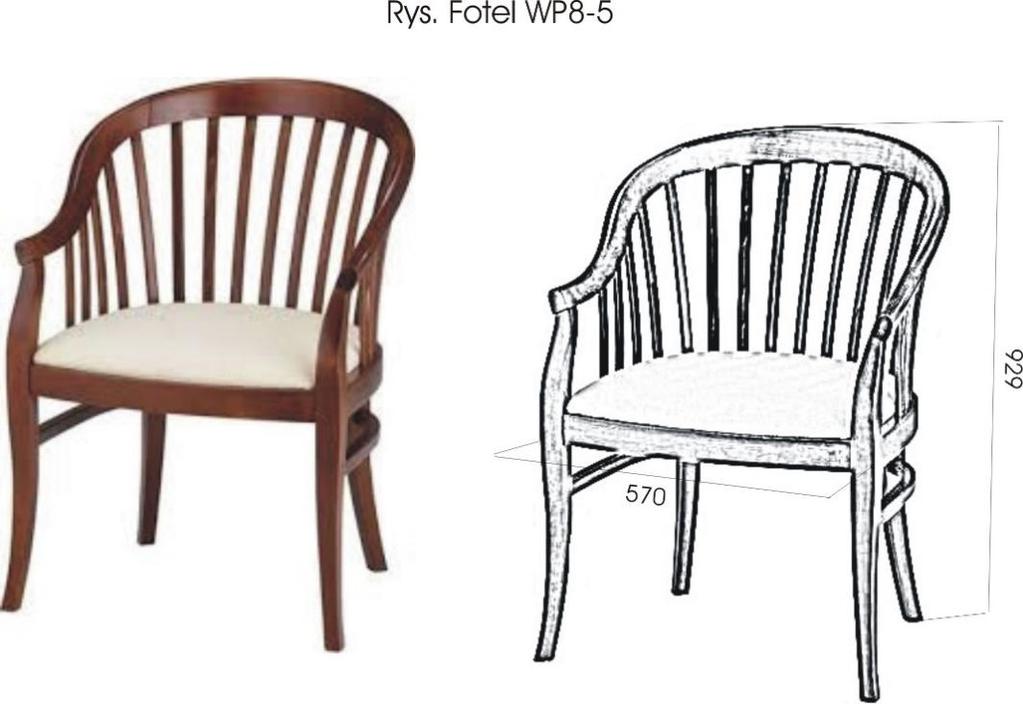

44 B Fotel gabinetowy WP8-5 szt. 8 fotel gabinetowy ma być zbliżone w wyglądzie do rysunku WP8-5; elementy drewniane fotela mają być wykonane z litego drewna w kolorze mahoń; siedziska pokryć skórą ekologiczną - meblową trudno palną w kolorze brązów o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22 odporność użytkową tkanin obiciowych powinna być zgodna z PN-91/PN Proszę o przedstawienie 5 wzorów ww. tkaniny; siedzisko ma być wyłożone pianką poliuretanową HR o gr. 8 cm +/-1 cm; oparcie fotela wraz z podłokietnikiem ma być wykonane z litego drewna w kolorze mahoń; wymiary fotela- (szer. x szer. przy oparciu. x wys.) 570x 545x 929 z tolerancją (+/-20 mm); - wszystkie nogi fotela mają być podklejone filcem; - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel );

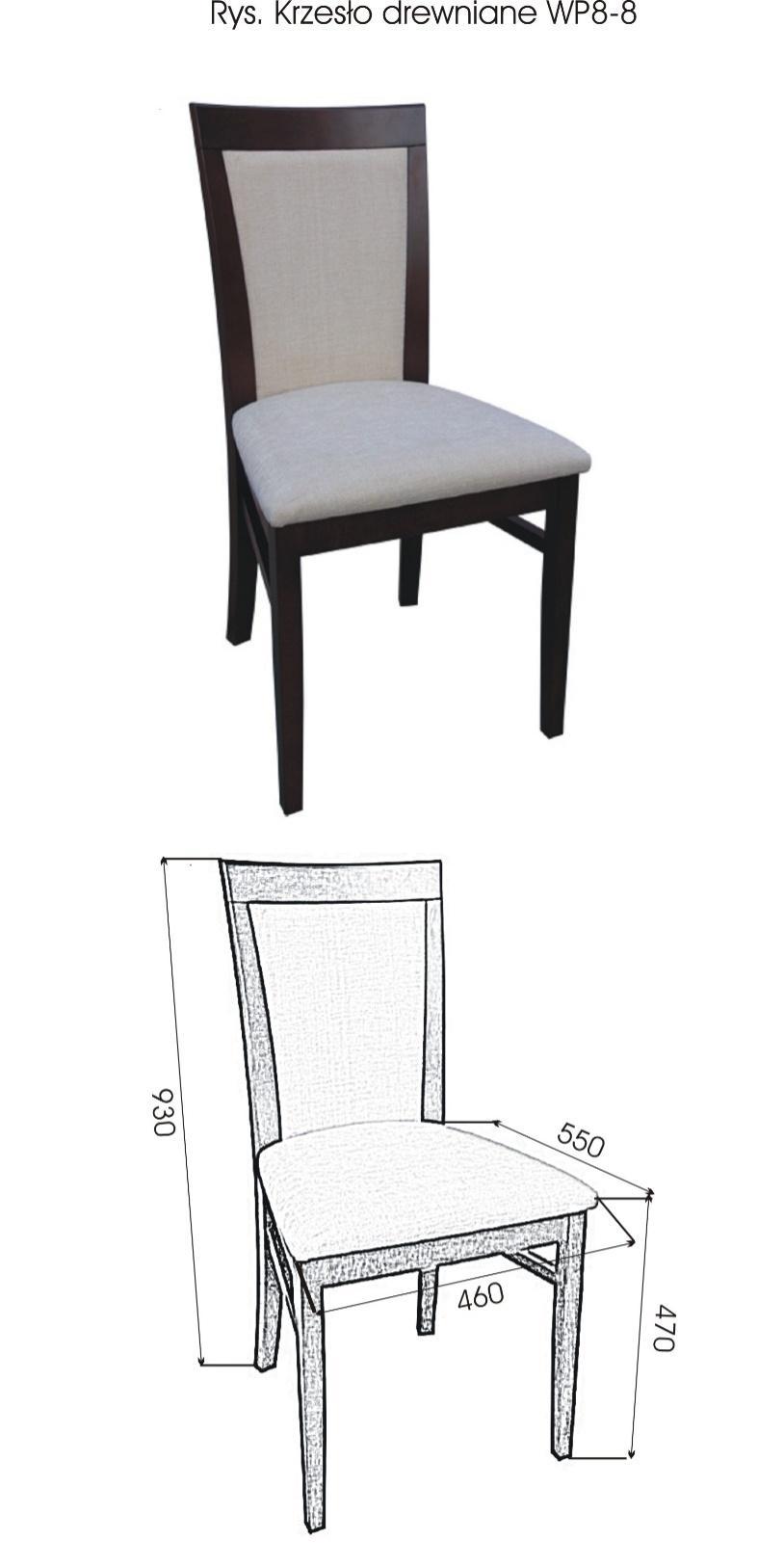

45 pakować w opakowania bezpośrednie z tektury falistej i folii. B krzesło gabinetowe drewniane WP8-8 - szt. 30 krzesło ma być zbliżone w wyglądzie do rysunku WP8-8 ; siedziska i oparcia pokryć tkaniną tapicerską obiciowo - meblową trudnopalną w kolorze jasnych brązów o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym - 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22 odporność użytkową tkanin obiciowych powinna być zgodna z PN-91/PN , - - elementy drewniane krzesła mają być wykonane z litego drewna bukowego w kolorze mahoń; krzesło ma być wykonane w wymiarach przedstawionych na rysunku (szer.x szer. przy oparciu. x wys.) z tolerancją (+/- 20 mm); - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); pakować w opakowania bezpośrednie z tektury falistej i folii.

46 B Kosz na śmieci WP8-47 -szt kosz na śmieci ma posiadać pokrywę uchylną typu smok ; - kosz ma być wykonany z tworzywa sztucznego; - kosz na śmieci ma mieć pojemność litrów;

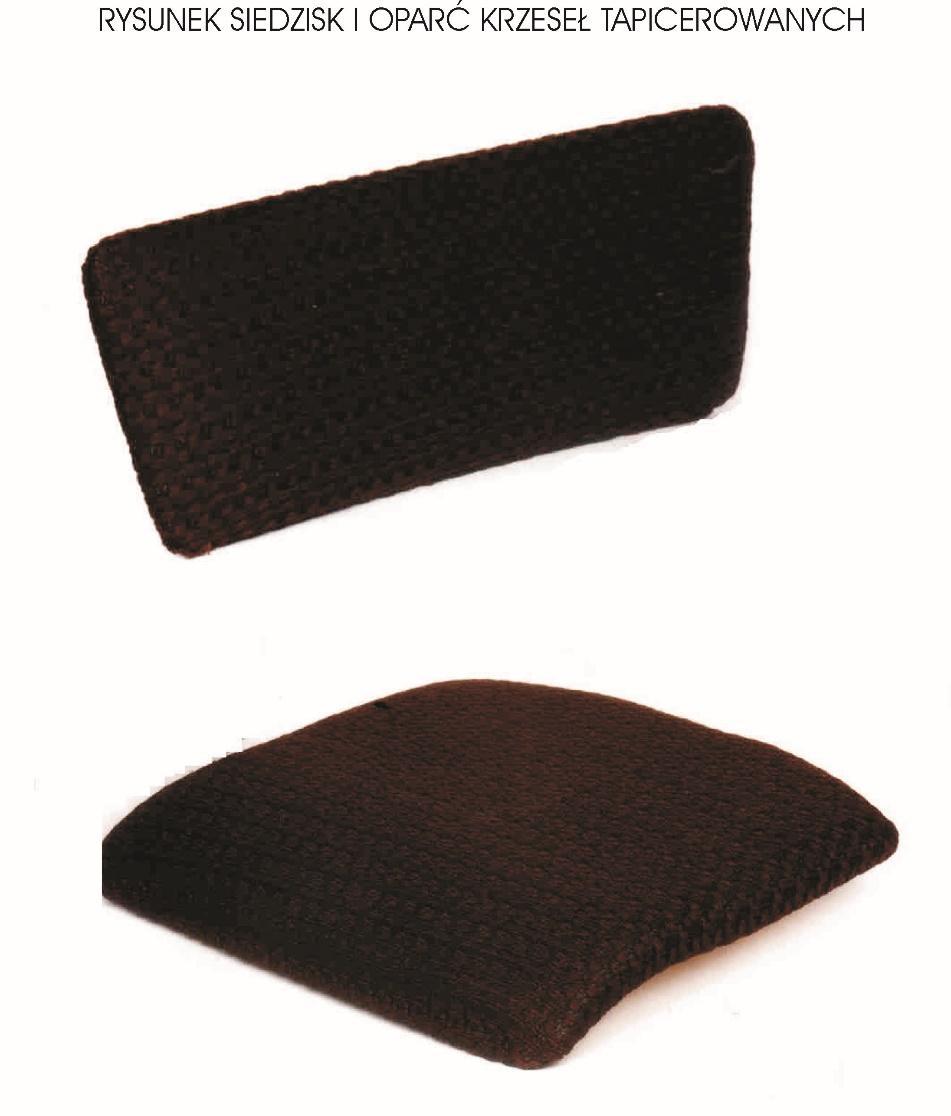

47 - kosz ma być w kolorze brązowym ; - dopuszcza się dowolny kształt kosza. B Siedziska i oparcia tapicerowane na mp WP1-37 kpl siedzisko wykonać wg załączonego rysunku Siedziska i oparcia krzeseł tapicerowanych; - siedzisko krzesła ma mieć wymiary 400x400 ( +/- 10mm); - oparcie krzesła ma mieć wymiary 430x180 (+/- 10mm); - formatki oparcia i siedziska wykonać ze sklejki liściastej wielowarstwowej o gr 10 mm prasowanej profilowo; - siedzisko i oparcie wyłożyć pianką poliouretanową ; - siedziska i oparcia pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, atest na trudnopalność, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym)odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ; - siedziska i oparcia pakować oddzielnie. - proponowany przez Oferenta wzór siedzisk do krzeseł proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór siedzisk przedstawić przy ul. Ligockiej 4 (Tel );

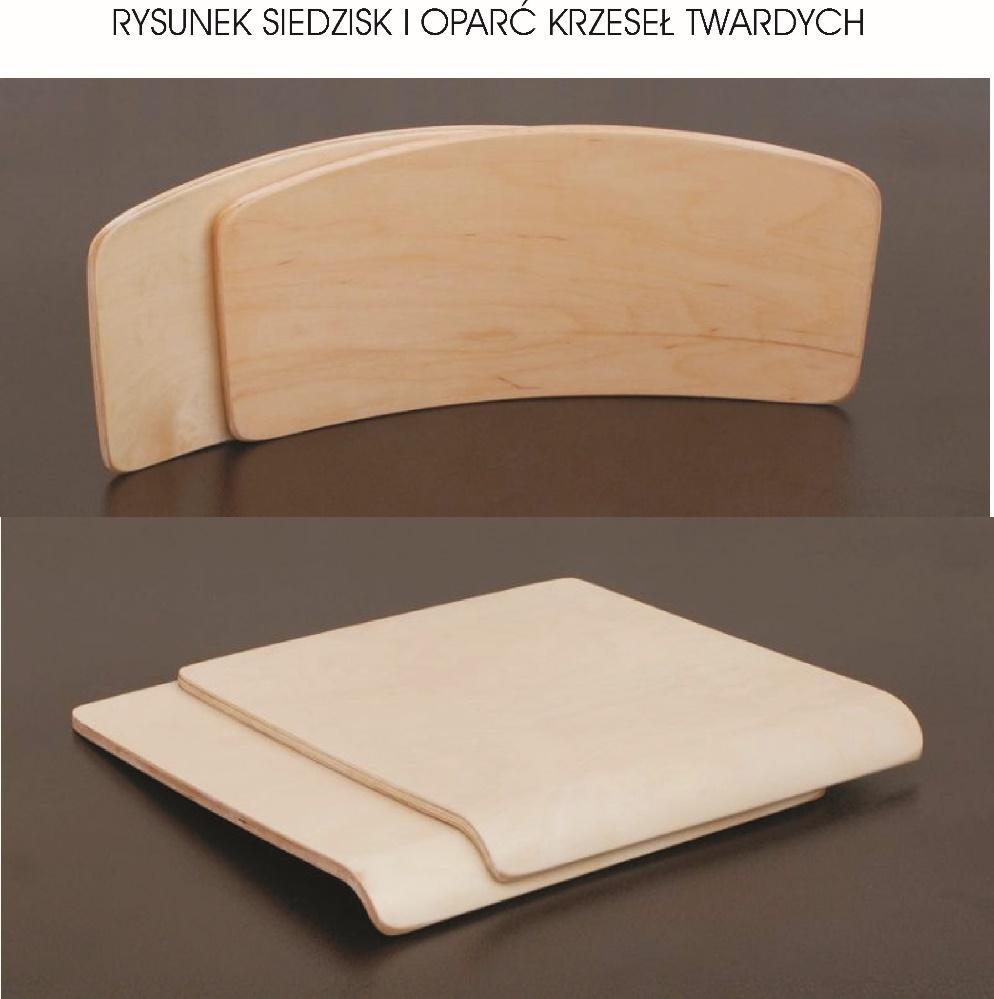

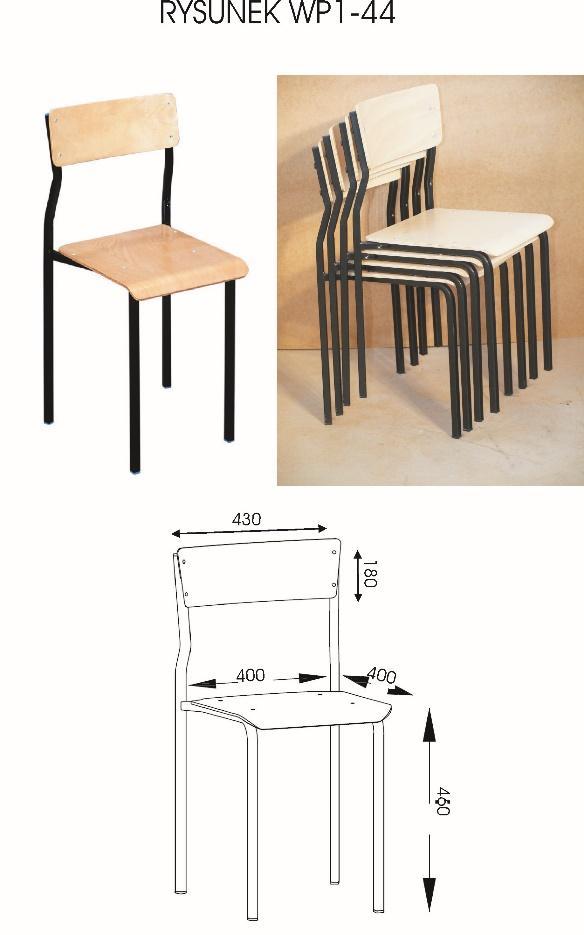

48 B Siedziska i oparcia do krzesła twardego WP1-44 kpl siedzisko wykonać wg załączonego rysunku Siedziska i oparcia krzeseł twardych; - siedzisko krzesła ma mieć wymiary 400x400 ( +/- 10mm); - oparcie krzesła ma mieć wymiary 430x180 (+/- 10mm); - siedzisko i oparcie krzesła ma być wykonane ze sklejki liściastej prasowanej o gr. 8 mm o kształcie profilowanym, pokrytej lakierem bezbarwnym conajmniej trzykrotnie - siedziska i oparcia pakować oddzielnie. - proponowany przez Oferenta wzór siedzisk do krzeseł proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór siedzisk przedstawić przy ul. Ligockiej 4 (Tel );

49 B Blat do stołu szkolnego WP4-14 szt blat stołu ma mieć wymiary 1300x650 ( +/- 10mm); - blat ma być wykonany z płyty meblowej dąb lugano o gr. 18 mm; - obrzeże blatu okleinować okleiną PCV o gr. 2mm - pakować w opakowania bezpośrednie z tektury falistej i folii.

50 B Blat do stołu kwadratowego WP3-35 szt blat stołu ma mieć wymiary 800x800 ( +/- 10 mm); - blat ma być wykonany z płyty meblowej dąb lugano o gr. 18 mm; - obrzeże blatu okleinować okleiną PCV o gr. 2mm - pakować w opakowania bezpośrednie z tektury falistej i folii. B Siedzisko do taboretu koszarowego WP2-30 szt siedzisko taboretu ma mieć wymiary 350x350 ( +/- 10mm); - narożniki siedziska mają być zaokrąglone; - siedzisko ma być wykonane ze sklejki szkutniczej wodoodpornej o gr. 10 mm na bazie żywicy fenelowej (wg PN-EN 636, klasa techniczna EN 636-3); - pakować w opakowania bezpośrednie z tektury falistej i folii. - proponowany przez Oferenta wzór siedzisk do taboretów proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór siedzisk przedstawić przy ul. Ligockiej 4 (Tel );

51 B Stół kancelaryjny drewniany WP szt wykonać wg załączonego poniżej rysunku WP1-23; - zmiana wymiarów:!!!!!!!!!!!! - 25 szt. -stół ma mieć następujące wymiary (szer. x gł. x wys.) 1200x800x750 w kolorze venge!!!!!!!!!!! - widoczne główki wkrętów wykończyć zaślepkami w kolorze stołu; - obrzeża blatu stołu okleinować okleiną PCV o gr.2mm; - blat stołu ma być wykonany z płyty meblowej laminowanej o grubości 2.8 cm, pozostałe elementy - z płyty meblowej laminowanej o grubości 1,8 cm kolor venge - nogi wykonać z drewna w kolorze blatu; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

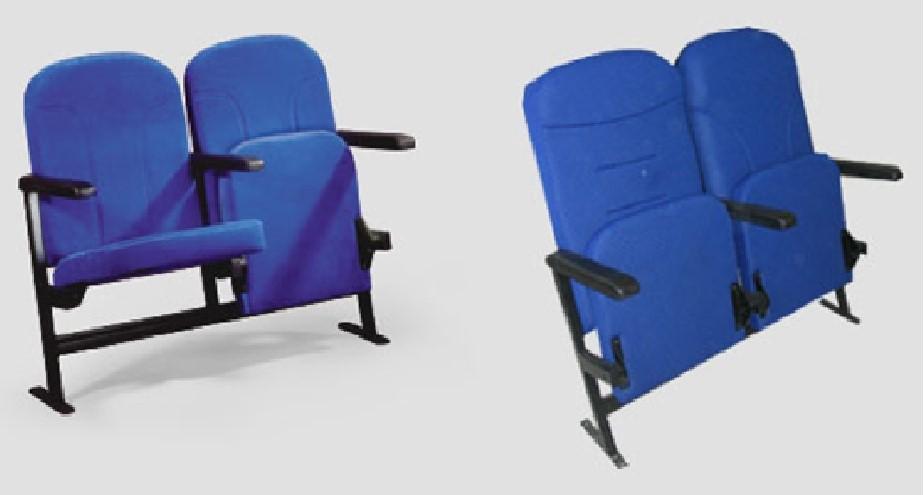

52 B Fotel teatralny na mp. WP3-5 szt fotel wykonać wg załączonego poniżej rysunku WP3-5; - wymiary fotela: wysokość: od 80cm do 92cm, głębokość po złożeniu siedziska: od 40cm do 55cm, szerokość po osiach podłokietników: od 50cm do 55cm - konstrukcja nośna wykonana z profili metalowych, z płozami wolnostojącymi. Wykonane w zestawach 2 osobowych. - siedzisko i oparcie trudno-zapalne profilowane z pianki HR gr. min 12 cm wykonane w technologii wtrysku do formy. Wewnątrz pianek zatopione są

53 metalowe stelaże, (ma to znaczący wpływ na wytrzymałość i odporność na odkształcenia). - tapicerka: oparcie i siedzisko w całości tapicerowane. Tkanina trudno-zapalna: łatwa w utrzymaniu min cykli w skali Martindale'a, 100% poliester spełniająca normy PN , Kolor w odcieniu ciemny bordo. - podłokietnik: wykonany z poliuretanu kolor czarny z widoczną strukturą, składany, szerokość samego podłokietnika zmienna od 6-7 cm - mechanizm składania siedziska sprężynowy (system 2 szt niezależnych sprężyn zatopionych w ramie siedziska). Mocowane na uchwytach wykonanych z wytrzymałego tworzywa np. poliamidu przykręcane do nogi konstrukcji nośnej na 4 śruby (ze względu na wytrzymałość). Możliwość wymiany siedziska bez potrzeby rozkręcania pozostałych elementów fotela. - mocowanie krzesła do podłoża wraz ze śrubami mocującymi: przystosowane do montażu na podłodze drewnianej pokrytej wygładziną PCV, systemy demontowane. - fotele ustawione zostaną w rzędach po 5 szt. kompletów podwójnych siedzisk z oparciami czyli w 1-dnym rzędzie 10 szt. siedzisk z oparciami umocowane na 10-ciu stopach montażowych. - dodatkowe akcesoria do fotela - numerki haftowane komputerowo w kolorze złotym, umieszczone po środku na wewnętrznej stronie oparcia. - wytrzymałość fotela na obciążenie minimum 150 kg; - pakować w opakowania bezpośrednie z tektury fali Rys. WP 3-5

54 B WZÓR ZNAKOWANIA SPRZĘTU Legenda: WP 1-25 oznacza symbol danego sprzętu kwaterunkowego, natomiast liczba 19 oznacza rok produkcji. Litery i cyfry w znakach winny mieć wielkość określona w wyżej wymienionym wzorze (wysokość znaków mm). W przypadku zastosowania znakowników do wybijania liter i cyfr na przedmiotach metalowych dopuszcza się odstępstwa od kształtu i wielkości znaków stosownie do możliwości technicznych wykorzystywanych znakowników W/w meble posiadające oznakowanie WP mają być oznakowane trwałym znakiem numeru katalogowego i roku produkcji //, zgodnie z obowiązującymi w wojsku przepisami. W zależności od rodzaju sprzętu i użytego materiału należy namalować farbą olejną lub drukarską, bądź oznakować cechownikiem kauczukowym w taki sposób, aby oznakowany przedmiot nie został uszkodzony i zeszpecony. Szafy, biurka, regały i stoły należy oznakować na boku patrząc od frontu z prawej strony od góry przy tylnej ściance, krzesła i fotele należy oznakować pod spodem siedziska krzesła.

55 CZĘŚĆ II -Sprzęt ma być oznakowany w przypadku nieoznakowanego sprzętu, nie będziemy przyjmować dostawy do magazynu. - Wszystkie rysunki mebli są rysunkami poglądowymi i stanowią przykład wykonania konkretnego mebla. - Każdy sprzęt w nazwie ma przypisane konkretne WP i kod kreskowy danego sprzętu. B.3. Charakterystyka sprzętu kwaterunkowego metalowego. B.3.1. Kosz na śmieci metalowy WP1 40 szt kosz ma być wykonany zgodnie z załączonym rysunkiem WP1 40 ; - kosz powinien by wykonany z blachy stalowej czarnej o gr. min.2 mm; - kosz ma stać na nóżkach z blachy czarnej; - w dolnej części kosza mają być wywiercone otwory w dwóch rzędach; - w górnej części kosza ma być zamontowany uchwyt jak na rysunku; - kosz ma być pomalowany farbą proszkową /kolor ciemno szary/. B.3.2. Wieszak metalowy stojący WP 1 43 szt. 235

56 - wieszak ma być wykonany zgodnie z załączonym rysunkiem WP 1 43; - wieszak ma być wykonany w następujących wymiarach : wysokość min mm, szerokość podstawy min.460 mm ; - wieszak ma być wykonany z rurki stalowej okrągłej min. 24 mm max. 26 mm o gr. ścianki 2 mm natomiast korona wieszaka z rurki stalowej okrągłej min. 14 mm max 16 mm o gr. ścianki 2 mm; - korona wieszaka ma być zakończona gałkami z tworzywa PCV; - nóżki wieszaka zakończyć stopkami z tworzywa sztucznego; - wieszak ma być pomalowany farbą proszkową w kolorze czarnym ; - korona wieszaka powinna posiadać minimum 4 kołki wieszakowe ; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.3. Taboret koszarowy WP2-30 szt taboret wykonać wg załączonego rysunku WP2-30 ; - siedzisko ma być wykonane ze sklejki szkutniczej wodoodpornej o gr. 10 mm na bazie żywicy fenelowej (wg PN-EN 636, klasa techniczna EN 636-3); - pakować w opakowania bezpośrednie z tektury falistej i folii. - narożniki siedziska mają być zaokrąglone; - stelaż taboretu ma być pomalowany farbą proszkową w kolorze jasno szarym; - stelaż wykonać z rury czarnej b/sz o wymiarach fi 16 x 2 mm ; - nóżki taboretu zamknąć stopkami z tworzywa sztucznego; - mocowanie siedziska do stelaża wykonać nitami aluminiowymi na każdą nogę; - pakować w opakowania bezpośrednie z tektury falistej i folii.

57 B.3.4. Stół do czyszczenia broni WP2-9 szt stół wykonać wg załączonego rysunku WP2-9 ; - stół do czyszczenia broni o wymiarach 820x1600x800mm (wys. x szer. x gł.) - konstrukcja stołu: nogi wykonane z profilu stalowego o przekroju czworokątnym wymiar 25x25mm gr. 2mm, a pozostałe elementy stelażu z profilu stalowego o przekroju 20x20mm gr. 2mm. - stelaż stołu malowany proszkowo w kolorze czarnym. - blat wykonany z płyty wiórowej laminowanej o gr. 18 mm wyłożony i wyklejony gumolitem lub innym materiałem odpornym na olej. - blat stołu łączony ze stelażem za pomocą 4 wkrętów M6 zagłębionymi w stelażu, wkręcanych we wkrętkę (mufę) M6x17 mocowaną do blatu (po dwa na bok stołu). Otwory pod wkręt zaślepione zaśplepkami PCV.

58 - na krawędziach blatu stołu i na środku stołu zamocowana drewniana listwa o przekroju czworokątnym wymiar 30x20mm lakierowana. - nogi składane mechanizmem sprężynowym, zakończone ślizgaczami meblowymi. Mechanizm sprężynowy musi być zabezpieczony przed samoczynnym otwieraniem nóg podczas przenoszenia stołu. - pakować w opakowania bezpośrednie z tektury falistej i folii. Rys. WP 2-9

59 B.3.5. Szafa na odzież metalowa WP 2-34 szt szafa ma być wykonana zgodnie z rysunkiem WP2-34 ; - szafa ma być wykonana w następujących wymiarach 1850 x 800 x 520 mm z blachy czarnej o gr. min od 1,2 do 1,5 mm ; - wysokość nóżek 70 mm; - wewnątrz szafy w części górnej ma być zamontowana półka oraz drążek metalowy przeznaczony do zawieszania ubrań; - w drzwiczkach szafy mają być wykonane otwory wentylacyjne; - szafa ma posiadać dwoje drzwiczek, zamykanych na skobelki z otworami z możliwością zamykania na kłódkę dopuszcza się zastosowanie zamka ryglowego zamiast skobelka; - na drzwiczkach mają być umieszczone ramki na identyfikatory; - szafa ma być wykonana w sposób estetyczny i ma być pomalowana farbą proszkową /kolor jasno szary/; - nóżki szafy mają być zabezpieczone przed uszkodzeniem podłoża; - pakować w opakowania bezpośrednie z tektury falistej i folii.

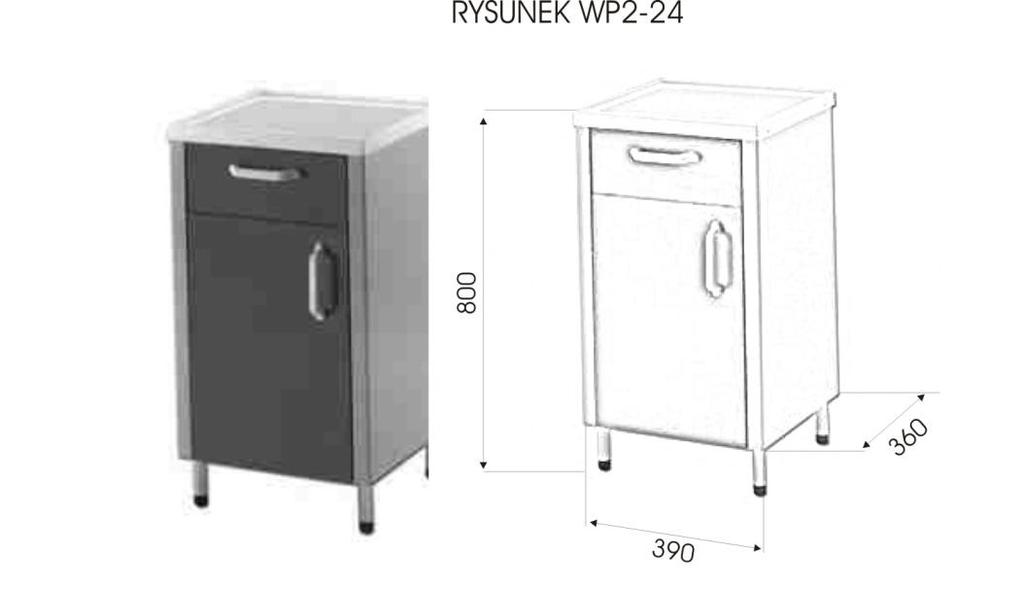

60 B.3.6. Szafka przyłóżkowa żołnierska metalowa WP2-24 szt szafka ma być wykonana zgodnie z rysunkiem WP2-24 ; - szafka ma być wykonana w następujących wymiarach 800 x 390 x 360 mm / wys. x szer. x gł. / z blachy czarnej o gr. min 1,25 mm ; - wysokość nóżek 160 mm wykonane z rury fi 22, zakończone stopkami z PCV (kolor czarny); - szafka ma być wykonana z blatem; - w drzwiczkach szafki oraz szufladzie mają być zamontowane gałki (kolor czarny); - szafka ma posiadać szufladę dwudziałową ( z przegrodą)wysuwaną na prowadnicach rolkowych ; - szafka ma być zamykana na zatrzask magnetyczny; - w szafce ma być zamontowana na stałe 1 półka; - na tylnej ściance szafki wykonać otwory wentylacyjne (do uzgodnienia z zamawiającym); - szafki mają być pomalowane farbą proszkową w kolorze jasno szarym. Pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.7. Wieszak stojący wielokołowy metalowy WP2-35 -szt wieszak ma być wykonany wg załączonego rysunku WP2-35 ; - wieszak ma być wykonany w następujących wymiarach1800x1900x650 (wys. x dł. szer.).; - podstawowa konstrukcja wykonana z rury stalowej czarnej 25x2 b/sz oraz 22x2mm; - wieszaki wykonać z pręta stalowego fi 16 mm;

61 - wieszak ma posiadać po 11uchwytów wieszakowych na 1 stronę; - uchwyty wieszaka mają być zakończona gałkami z tworzywa PCV; - wieszak ma być składany (wzór wieszaka dostępny u zamawiającego); - wieszaki mają być pomalowane farbą proszkową w kolorze jasno szary; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B.3.8. Regał magazynowy-metalowy WP 2 7 -szt regał ma być wykonany zgodnie z załączonym rysunkiem WP2-7; - 90 szt.- regał ma być wykonany z kątownika perforowanego o wymiarach 2000 x 1000 x 500 mm ;

62 - regał ma mieć zamontowane pięć półek; - do zamontowania pięciu półek w regale należy dostarczyć dziesięć kątowników o dł mm i dziesięć kątowników o dł. 500 mm oraz kpl. śrub do montażu, - półki do regału mają być wykonane ze sklejki o gr. min 10 mm/ wytrzymałość półki min 150 kg ; - regał ma być pomalowany farbą proszkową w kolorze jasno szarym; - do regału metalowego należy dostarczyć blaszki z nacięciami, na których będą się opierały nogi regału. Nogi są wykonane z kątownika perforowanego i bez takiego zabezpieczenia uszkadzałyby podłoże na którym będzie postawiony regał. Wykorzystywane także są do stabilizacji regału. Dopuszcza się inne rozwiązanie zabezpieczenia nóg regału przed niszczeniem podłoża oraz regulacji w celu stabilizacji regału. - z tyłu regału należy zamontować przynajmniej jedno skośne stężenie (po przekątnej wysokości) wzmacniające stabilność regału oraz po jednym stężeniu skośnym na każdym boku regału (po przekątnej przynajmniej dwóch półek); - proponowany przez Oferenta wzór regału proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór regału przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii.

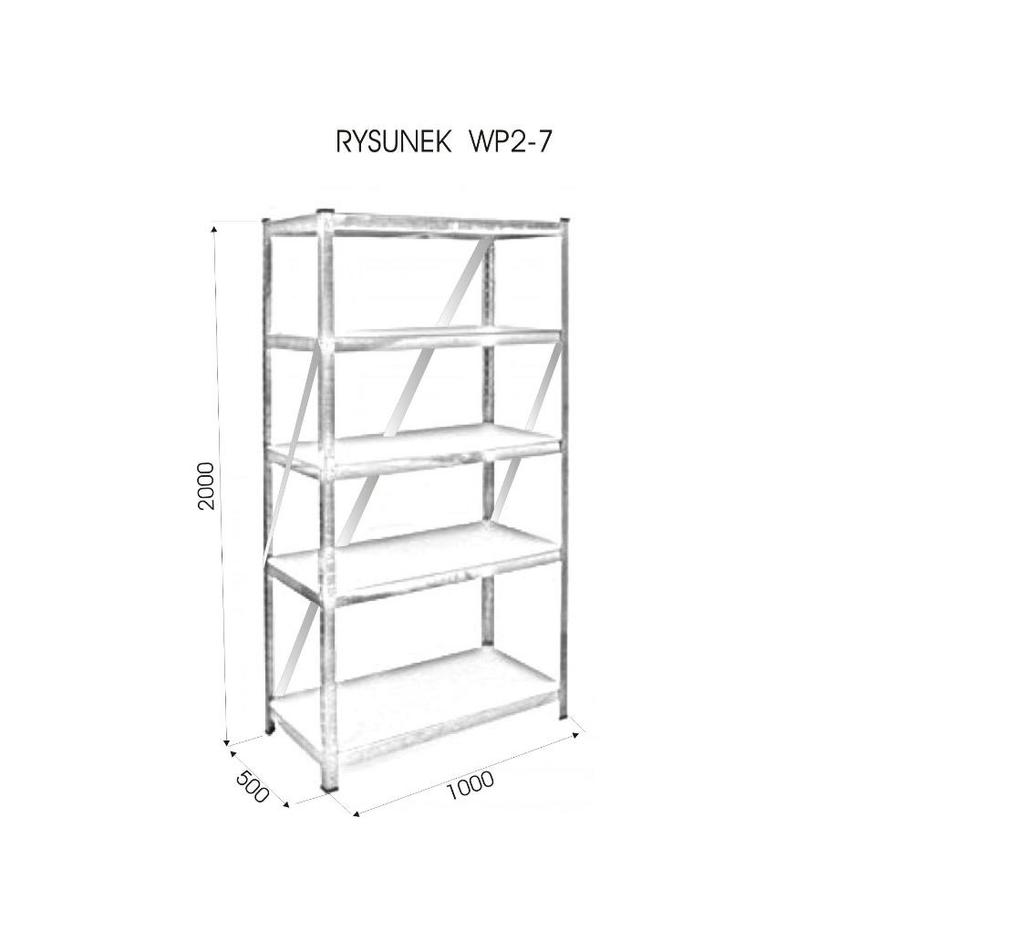

63 B.3.9. Regał magazynowy-metalowy WP 2 7 -szt regał ma być wykonany zgodnie z załączonym rysunkiem WP mm; - 20 szt.- regał ma być wykonany z kątownika perforowanego o wymiarach 900 x 1000 x 500 mm ; - regał ma mieć zamontowane trzy półki; - do zamontowania trzech półek w regale należy dostarczyć sześć kątowników o dł mm i sześć kątowników o dł. 500 mm oraz kpl. śrub do montażu, - półki do regału mają być wykonane ze sklejki o gr. min 10 mm/ wytrzymałość półki min 150 kg ; - regał ma być pomalowany farbą proszkową w kolorze jasno szarym; - do regału metalowego należy dostarczyć blaszki z nacięciami, na których będą się opierały nogi regału. Nogi są wykonane z kątownika perforowanego i bez takiego zabezpieczenia uszkadzałyby podłoże na którym będzie postawiony regał. Wykorzystywane także są do stabilizacji regału. Dopuszcza się inne rozwiązanie zabezpieczenia nóg regału przed niszczeniem podłoża oraz regulacji w celu stabilizacji regału. - z tyłu regału należy zamontować przynajmniej jedno skośne stężenie (po przekątnej wysokości) wzmacniające stabilność regału oraz po jednym stężeniu skośnym na każdym boku regału (po przekątnej przynajmniej dwóch półek); - proponowany przez Oferenta wzór regału proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii.

64 B Tablica szkolna magnetyczna WP szt tablicę wykonać wg załączonego rysunku tablica magnetyczna ; - blat tablicy ma być wykonany w wymiarach nie mniej niż (1000x1500), koloru białego ; - tablica ma być obrotowa jezdna; - blat tablicy ma być dwustronny sucho ścieralno-magnetyczny; - stelaż tablicy powinien być wykonany ze stali profilowanej i ma mieć stałą wysokość; - tablica ma mieć regulację pochylenia kąta z blokadą; - tablica ma być wyposażona w kółka z hamulcami; - w stelażu ma być zamontowana na stałe półka na przybory piśmienne; - stelaż tablicy ma być pomalowany farbą proszkową w kolorze czarnym.; - łączenie elementów metalowych spawać na całym obwodzie; - profile zamknąć zaślepkami z tworzywa sztucznego; - pakować w opakowania bezpośrednie z tektury falistej i folii.

65 B Tablica szkolna drewniana WP szt tablicę wykonać wg załączonego rysunku WP4-16 ; - blat tablicy ma być wykonany w wymiarach nie mniej niż (1000x1500), koloru czarna ; - tablica ma być obrotowa jezdna; - blat tablicy ma być dwustronny drewniany do pisania kredą ; - stelaż tablicy powinien być wykonany ze stali profilowanej i ma mieć stałą wysokość; - tablica ma mieć regulację pochylenia kąta z blokadą; - tablica ma być wyposażona w kółka z hamulcami; - w stelażu ma być zamontowana na stałe półka na przybory piśmienne; - stelaż tablicy ma być pomalowany farbą proszkową w kolorze czarnym.; - łączenie elementów metalowych spawać na całym obwodzie; - profile zamknąć zaślepkami z tworzywa sztucznego; - pakować w opakowania bezpośrednie z tektury falistej i folii. Rys. WP 4-16

66 B Łóżko koszarowe- uniwersalne WP2-27 szt łóżko ma być wykonana zgodnie z rysunkiem WP2-27; - łóżko ma być wykonane w następujących wymiarach 2000 x 800 x 890 mm /dł. x szer. x wys. / ; - stelaż podstawowy łóżka wykonany z kątownika 45x45x5; - nogi łóżka wykonane z rury fi28x2; - szczyty łóżka wykonane z rury fi 28x2 i pręta fi 16 składającego się na podstawę łóżka; - wkład łóżka ma być sprężynowy ocynkowany; - łóżko ma być składane (wzór łóżka dostępny u zamawiającego); - stopki łóżka przystosowane do piętrowania łóżek; - na tylnym szczycie łóżka umieścić dwa uchwyty wieszakowe a na przednim tabliczkę na identyfikator ( uchwyty wieszakowe przymocować do ruchomych prętów tak aby można było nimi obracać w przypadku składowania łóżek); - łóżka mają być pomalowane farbą proszkową w kolorze jasno szarym.; - pakować w opakowania bezpośrednie z tektury falistej i folii.

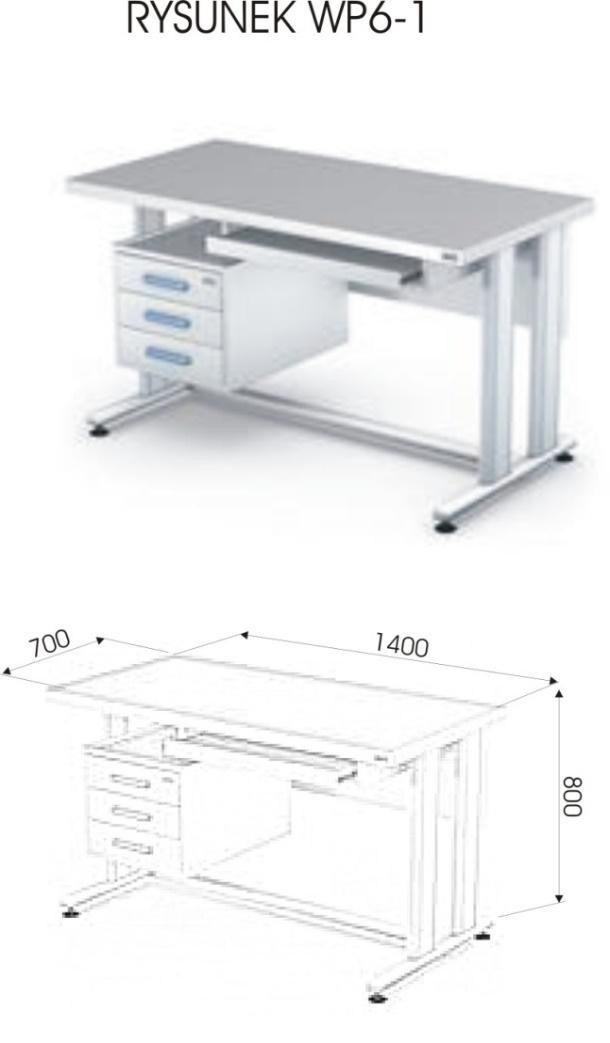

67 B Biurko lekarskie na metalowej podstawie WP6-1 -szt. 3 - biurko ma być wykonane wg załączonego rysunku WP6-1; - elementy drewniane biurka mają być wykonane z płyty meblowej w kolorze hacjenda biała o gr. 18 mm; - biurko ma być wykonane w następujących wymiarach (szer. x gł. x wys.) 1400 x 600 x 760 mm; blat biurka ma być wykonany z płyty meblowej w kolorze całego biurka o gr. 36 mm; - podstawa biurka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) pomalowana farbą proszkową w kolorze białym; - obrzeża blatu należy okleinować okleiną PCV o grub. 2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - profile zamknąć zaślepkami z tworzywa sztucznego; - biurko ma być wyposażone w szafką z trzema szufladami; - szuflada ma mieć następujące rozmiary 400x150mm(szer.x wys.) - szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze niebieskie mocowane w dwóch punktach; - górna szuflada biurka mają być zamykane na zamek patentowy meblowy ; - łączenie elementów metalowych spawać na całym obwodzie; - nogi biurka mają być w kształcie litery L i zakończyć stopkami z tworzywa sztucznego wyrównującymi wysokość; - pakować w opakowania bezpośrednie z tektury falistej i folii.

68 B Fotelik szpitalny na mp WP6-4 szt. 4 - fotelik wykonać wg załączonego rysunku WP6-4; - regulacja podnoszenia pneumatyczna za pomocą dźwigni; - podstawa metalowa, pięcioramienna chromowa zakończona stałymi stopkami (bez kółek) ; - siedzisko i oparcie wyściełane pianką poliuretanową o gr. 30 mm; - krzesło ma posiadać podłokietniki z tworzywa sztucznego; - do obicia krzesła należy zastosować tkaninę obiciową w kolorze niebieskim; - elementy z tworzywa sztucznego mają być w kolorze czarnym ; - pakować w opakowania bezpośrednie z tektury falistej i folii.

69 B Regał bibliot. met. jednostronny jednosegment. WP3-43 -szt regał biblioteczny ma być wykonany wg załączonego rysunku WP3-43 ; - regał ma być wykonany w następujących wymiarach /wys. x szer. x gł./ nie mniej niż 2000 x 1000 x 300 mm; - regał ma być jednostronny wyposażony w przegródki i podpórki do książek i innych dokumentów; - regał ma posiadać możliwość łączenia regałów dwustronnie należy dostarczyć komplet śrub, które umożliwią łączenie regałów (min.w trzech punktach po każdej stronie; - szkielet regału ma być wykonany z blachy stalowej o gr. 2,5mm, profilu zamkniętego oraz wzmocniony 3 wspornikami stabilizacyjnymi; - regał ma posiadać 6 półek z blachy stalowej o gr. min.0,8 mm przestawnych co 30 mm - półki do regału mają mieć wytrzymałość min 100 kg/max 120kg przy 6 półkach obciążenie regału max 720 kg ; - pozostałe elementy regału wykonać z blachy stalowej o gr. 0,6-1,5 mm; - półki w regale mają być wyposażone w podpórki w ich tylnej części zabezpieczające przed wypadaniem książek, segregatorów itp.(zgodnie z rys. nr 12 a) ;

70 - regał ma być pomalowany farbą proszkową w kolorze jasno szarym; - nóżki regału należy tak zabezpieczyć aby nie rysowały podłoża; - proponowany przez Oferenta wzór regału proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór regału przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii. B Stół metalowy warsztatowy - szt. 5 - stół ma być wykonany zgodnie z rysunkiem Stół warsztatowy - stół ma być wykonany w wymiarach przedstawionych na rysunku; - konstrukcja stołu metalowa o nośności konstrukcji 500 kg; - blat stołu wykonany ze stali nierdzewnej; - blat stołu metalowy o gr 2 mm wyłożony twardą gumą o gr. 15mm; - z tyłu blatu dać listwę ograniczającą zabezpieczenie przed upadkiem narzędzi; - z obu stron stołu mają być wbudowane 2 szafki- z jednej strony 4 szuflady z drugiej strony druga szuflada z szafką i drzwiczkami i 1 półką przestawną - szuflady i drzwiczki wykonać z blachy stalowej o gr. min 1,0 mm; - szuflady mają być zabezpieczone przed wypadaniem; - wysuwanie szuflad 90%;

71 - drzwiczki szafki mają być zamykane na zamek patentowy; - szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze srebrnym mocowane w dwóch punktach; - stół ma być pomalowane farbą proszkową w kolorze ciemno szarym. - od spodu stołu zastosować nóżki z możliwością regulacji; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B Szafa warsztatowa metalowa narzędziowa - szt. 5 - szafa ma być wykonana zgodnie z rysunkiem Szafa warsztatowa - szafa ma być wykonana w następujących wymiarach 1950 x 880 x 535 mm (+/- 100 mm) (wys.szer.gł.) z blachy stalowej o gr. min 1,0 mm ; - w drzwiczkach lub w plecach szafy mają być wykonane otwory wentylacyjne; - szafa ma posiadać drzwi dwu skrzydłowe z zamkiem cylindrycznym w

72 systemie MASTER z kompletem kluczy w ilości 3 szt.; - szafy mają być pomalowane farbą proszkową w kolorze ciemno szarym ; - półki metalowe z możliwością przestawiania co 5 cm, wzmocnione dodatkową poprzeczką w ilości 5 sztuk na szafę; - w dolnej części szafy zamontować trzy szuflady na prowadnicach kulkowych o rozmiarach dowolnych - wytrzymałość półki 150kg; - Pakować w opakowania bezpośrednie z tektury falistej i folii.

73 B Szafa metalowa na odzież WP szt Szafę wykonać wg załączonych rysunków Szafa metalowa na odzież WP2-40 (rys. 1 do 15) ; I. Przeznaczenie szafy: 1. Szafa metalowa na odzież przeznaczona do przechowywania przedmiotów zaopatrzenia mundurowego, wyposażenia indywidualnego żołnierza oraz ubrań cywilnych, jak również dokumentów osobistych, przedmiotów stanowiących wartość dla użytkownika itp. Ponadto ma posiadać możliwość przechowywania dodatkowego wyposażenia na szafie w pojemniku, zasobniku. II. Ogólny opis wyrobu: 1. Szafa dwudrzwiowa z wysuwaną szufladą otwieraną od góry wykonana z blachy stalowej o grubości od 0,8 mm do 1,5 mm w zależności od poszczególnych elementów konstrukcji. 2. Wymiary zewnętrzne szafy 2225 x 1000 x 600 mm (wys. x szer. x gł.). 3. Szafa składa się z części zasadniczej (odzieżowej) zamykanej dwuskrzydłowymi symetrycznymi drzwiami zamykanymi zamkiem szyfrowym, w której znajduje się: stała półka ze skarbczykiem zamykanym zamkiem szyfrowym; trzy ruchome półki z możliwością regulacji wysokości; drążek metalowy chromowany z przesuwnymi haczykami z możliwością mocowania na trzech wysokościach. 4. W dolnej części szafy znajduje się wysuwana szuflada z drzwiami otwieranymi do góry w kierunku części zasadniczej zamykana zamkiem szyfrowym, w której znajdują się: komora przedzielone wewnątrz pionową przegrodą na dwie symetryczne części; w prawej komorze 1 półka regulowana (3 położenia); siłowniki zabezpieczające przed samoczynnym zamykaniem się. 5. Wysuwana szuflada pełni funkcję podestu-ławki umożliwiając dostęp do przedmiotów przechowywanych na szafie oraz w górnej części szafy. 6. Widok ogólny szafy rys. 1 i 2. III. Dane techniczne:

74 1. Szafa wykonana z blachy stalowej wzmocnionej giętymi profilami o przekroju prostokątnym 40 x 20 mm zapewniającymi sztywność i wytrzymałość konstrukcji (rys. 4, szczegół A). 2. Korpus szafy, ściana górna korpusu, ściana dolna części odzieżowej, ściana dolna korpusu (cokół) wykonane z blachy o grubości 1mm w postaci elementów giętych zapewniających ich sztywność i wytrzymałość. Ściana dolna korpusu (cokół) wzmocniona profilami C o przekroju 20 x 60 mm z blachy o grubości 1,2 mm. 3. Elementy z blachy powinny dolegać. Łączone za pomocą zgrzewania, natomiast elementy wzmacniające szufladę od spodu za pomocą spawania punktowego. 4. Na górze szafy reling 10 x 20 mm długości 600 mm umieszczony symetrycznie 200 mm od krawędzi przedniej szafy (rys. 5, szczegół C). 5. Drzwi szafy profilowane wykonane z blachy o grubości 1 mm w postaci giętej z jednego arkusza nadając im profil na całym obwodzie zapewniający sztywność i wytrzymałość. Drzwi profilowane dodatkowo wzmocnione profilem giętym o przekroju 40 x 60 mm z blachy o grubości 0,8 mm nadającym dodatkową sztywność w części przyzawiasowej. Drzwi prawe wzmocnione dodatkowo giętą osłoną zamka i mechanizmu ryglującego na całej swojej wysokości. Drzwi osadzone w korpusie szafy na zawiasach wewnętrznych. Na każdych drzwiach od góry i dołu wykonane otwory wentylacyjne. Od wewnątrz na lewych drzwiach części odzieżowej umieszczone lusterko formatu A4. Na zewnątrz prawych drzwi szyld do umieszczenia wywieszki formatu A6. Drzwi zamykane zamkiem szyfrowym mechanicznym o kombinacji wyposażony w czterocyfrowy kod (bez konieczności używania klucza) z mechanizmem ryglującym blokującym w trzech punktach (rys. 8 szczegół I, rys. 9, szczegół J). Zamek musi być wykonany z materiałów trwałych. Korpus zamka stalowy lub ze stopów metali. Mocowanie zamka ma uniemożliwiać samoistne odkręcanie się od szafy w wyniku otwierania, mocowany w owalnym otworze 19x16 mm, blokowany nakrętką z podkładką ząbkowaną od wewnątrz na całej powierzchni o wysokiej odporności na skutki wibracji dzięki efektowi blokowania. Zmiana szyfru przy pomocy zintegrowanego przycisku. Klucz serwisowy (master) z 4000 kombinacją oraz funkcją identyfikacji kodu. O ilości kluczy masterów decyduje zamawiający (minimalna liczba kluczy masterów 1 na 5 szaf.)

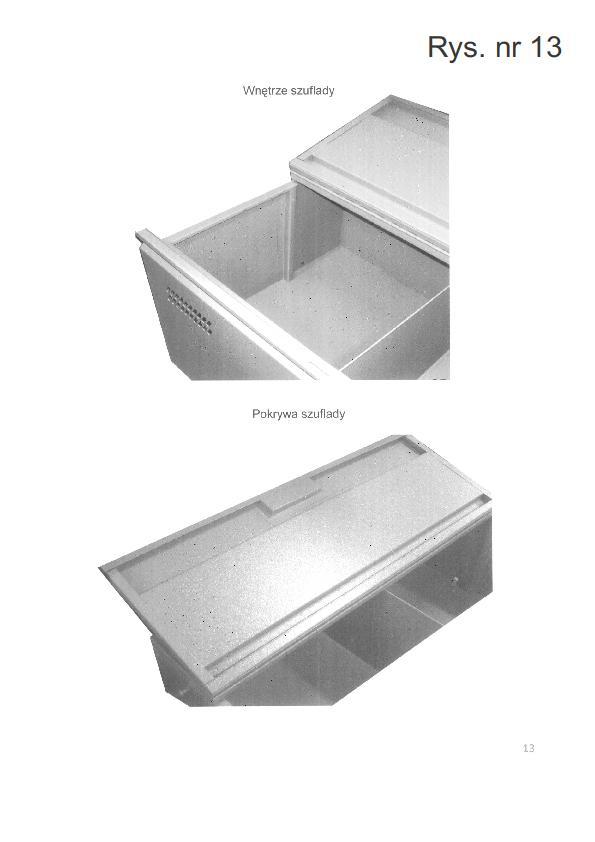

75 6. Szuflada osadzona na prowadnicach kulkowych o pełnym wysuwie podparta od przodu i od tyłu kółkami zamykana zamkiem szyfrowym. Ściana czołowa szuflady, ściana tylna, drzwi szuflady wykonane z blachy o grubości 1,5 mm, ściany boczne szuflady i dno wykonane z blachy o grubości 1 mm. Szuflada wykonana w postaci giętych elementów o profilu C zapewniających sztywność i wytrzymałość. Ściana czołowa szuflady gięta z blachy w profil nadający sztywność i jednocześnie będący uchwytem szuflady. Dno szuflady wzmocnione dwoma giętymi profilamio przekroju 20 x 60 mm (rys. 10, szczegół K) z blachy o grubości 1,5 mm, wnętrze wzmocnione pionowo ustawionymi giętymi profilami o przekroju 20 x 20 mmz blachy o grubości 1,5 mm. Drzwi szuflady wzmocnione profilem o przekroju 20 x 200 mm z blachy o grubości 1,5 mm osadzone za pomocą zawiasu taśmowego na całej szerokości będące jednocześnie ławką-podestem. Do drzwi szuflady zamontowane siłowniki zabezpieczające przed samoczynnym zamykaniem. Szuflada przedzielona wewnątrz pionową przegrodą na dwie części (komory). Otwory wentylacyjne od czoła szuflady w każdej z komór. W prawejkomorze na 1 głębokości półka regulowana (3 położenia, rys. 6 szczegół E). 7. Wewnątrz szuflady w dnie od czoła szuflady dwa rzędy otworów służących do usuwania piachu w pozycji otwartej (rys. 6 szczegół F). 8. Szuflada będąca jednocześnie ławką-podestem wytrzymała na obciążenie co najmniej 1 osoby dorosłej (130 kg) wyłożona matą antypoślizgową. 9. Szuflada zamykana zamkiem szyfrowym mechanicznym o 1000 kombinacji Zamek musi być wykonany z materiałów trwałych. Korpus zamka stalowy lub ze stopów metali. Mocowanie zamka ma uniemożliwiać samoistne odkręcanie się od szafy w wyniku otwierania, blokowany nakrętką z podkładką ząbkowaną od wewnątrz na całej powierzchni o wysokiej odporności na skutki wibracji dzięki efektowi blokowania (bez konieczności używania klucza). 10. Szuflada zabezpieczana przed wsuwaniem podczas korzystania z niej jako podestu (rys. 5 szczegół D). 11. Część zasadnicza (odzieżowa) wewnątrz wyposażona: a) od góry w półkę stałą wykonaną z blachy o grubości 1mm wzmocnionej profilem o przekroju 20 x 200 mm (rys. 7 szczegół G); b) skarbczyk na drobne przedmioty wykonany z profili giętych z blachy o grubości 1mm, o szerokości 500 mm na pełną wysokość pomiędzy półką stałą, a ścianą górną (250 mm), w świetle otworu drzwiowego wysokość 190 mm i szerokość 350 mm; drzwiczki skarbczyka osadzone na zawiasach

76 wewnętrznych, zamykany zamkiem szyfrowym (wymagania jak w punkcie 9); c) drążek metalowy chromowany o średnicy 25 mm z 10 przesuwnymi haczykami z możliwością mocowania drążka na trzech wysokościach: pod półką stałą na wysokości ok mm od ściany dolnej części odzieżowej; pod półką ruchomą na wysokości ok mm od ściany dolnej części odzieżowej; pod półką ruchomą na wysokości ok mm od ściany dolnej części odzieżowej; d) trzy ruchome półki z możliwością regulacji, co 25 mm wykonane w postaci giętego profilu (przegięcie 25 mm) z blachy o grubości 0,8mm wzmocnione profilem o przekroju 20 x 100 mm (rys. 7 szczegół H); e) wewnątrz szafy profile wzmacniające zakończone 50 mm nad dolną półką (rys. 4 szczegół B). 12. Od spodu szafę wyposażyć w ślizgacze meblowe. 13. Schematy poglądowe z poszczególnymi wymiarami zostały przedstawione na rys.1 do 10. IV. Pozostałe wymagania: 1. Szafa zabezpieczona antykorozyjnie i malowana proszkowo w kolorze jasny beż paleta RAL Każda szafa wyposażona w dwa uchwyty i kołki o średnicy 8 mm umożliwiające mocowanie szafy do ściany. 3. Szafa nie może posiadać ostrych krawędzi, zadziorów. 4. Elementy ruchome muszą się otwierać i przesuwać płynnie. 5. Szafa oznaczona z boku z prawej strony od góry przy ścianie czcionką o wysokości 15 mm WP oraz wewnątrz szafy pod stałą półką z prawej strony. 6. Do transportu ruchome elementy zabezpieczone przed otwieraniem, wypadaniem i uszkodzeniem. Pakowana w opakowaniach bezpośrednich z tektury falistej lub folii bąbelkowej. 7. Wyroby muszą spełniać wymogi w klasie higieniczności E1. 8. Do wykonania wyrobu zastosować materiały w I gatunku. 9. Oświadczenie na piśmie Wykonawcy, że przedmiot zamówienia wykonany został z materiałów posiadających obowiązujące właściwe atesty. 10. Na wyrób wymagana gwarancja na trzy lata. 11- Wzór szafy przedstawić przy ul. Ligockiej 4 (Tel ) przed podpisaniem umowy;

77

78

79

80

81

82

83

84

85

86

87

88

89

90

91

92

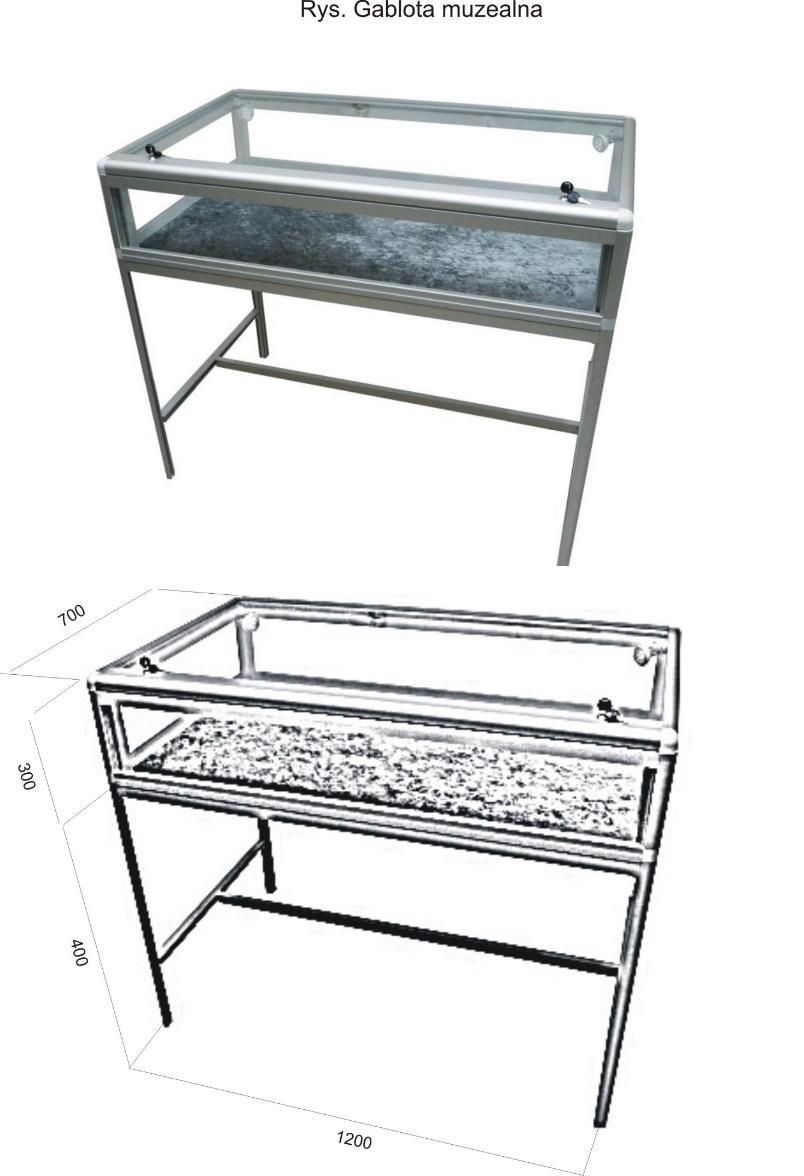

93 B Gablota muzealna -szt. 6 - gablota ma być wykonana wg załączonego rysunku Gablota muzealna ; - gablota ma być wykonana o wymiarach przedstawionych na załączonym rysunku; - spód gabloty powinien być wykonany z płyty w kolorze szarym; - gablota powinna być całkowicie przeszklona ze szkła hartowanego; - gablota powinna być dwu drzwiowa ; - szyby gabloty powinny być przesuwane na prowadnicach ze szkła hartowanego zamykane na zamek patentowy; - drzwi powinny posiadać uchwyty w kolorze srebrnym; -szkielet gabloty powinien być wykonany z profilu aluminiowego, anodowanego, prostego w kolorze srebrno matowym; - wewnątrz gablota powinna posiadać oświetlenie ledowe, źródło światła umieszczone w rogach gabloty; - od spodu montować ślizgacze meblowe. - pakować w opakowania bezpośrednie z tektury falistej i folii

94 B Witryna stojąca -szt. 8 - witryna ma być wykonana wg załączonego rysunku Witryna wystawowa stojąca ; - witryna ma być wykonana o wymiarach przedstawionych na załączonym rysunku; - witryna powinna być typu stojącego; - góra i spód witryny powinien być wykonany z płyty w kolorze szarym; - witryna powinna być całkowicie przeszklona ze szkła hartowanego; - witryna powinna być dwu drzwiowa otwierana po środku ze szkła hartowanego ; - szyby witryny powinny być przesuwane na prowadnicach ze szkła hartowanego zamykane na zamek patentowy; - drzwi powinny posiadać uchwyty w kolorze srebrnym; -szkielet witryny powinien być wykonany z profilu aluminiowego, anodowanego, prostego w kolorze srebrno matowym; - witryna powinna wewnątrz posiadać dwie półki wykonane ze szkła hartowanego; - wewnątrz witryna powinna posiadać oświetlenie ledowe, boczne, każdej z półek, źródło światła umieszczone po środku ścian bocznych witryny; - od spodu montować ślizgacze meblowe. - pakować w opakowania bezpośrednie z tektury falistej i folii

95 B Szafa kartotekowa metalowa WP1-50 szt. 21 Szafa ma być wykonana w/g załączonego rysunku WP1-50; Szafa kartotekowa 4 szufladowa powinna mieć gabaryty : 1320x442x630 /wys. x szer. x gł./. (dopuszczalna różnica w każdym wymiarze do +/-5 cm.). Szafa powinna być wykonana ze stali zabezpieczonej przed korozją o gr. min. 1 mm, natomiast czoło szuflady powinno być wykonane o gr.1,5 mm. Dopuszcza się wykonanie uchwytu szuflad w szafie kartotekowej w postaci odpowiednio wygiętego frontu szuflady zamiast uchwytu pałąkowego Obrzeże szuflady powinno być przystosowane do zawieszania kartek i teczek zawieszkowych. Szafa powinna mieć zabezpieczenie przed ewentualnym wypadaniem szuflad, a praca szuflad powinna być lekka przez zastosowanie prowadnic kulkowych,a możliwość wysunięcia tylko jednej szuflady ma pozwolić na zachowanie stabilności całej szafy. Szafa powinna być centralnie blokowana zamkiem cylindrycznym. Szafa powinna mieć na stałe przymocowaną tabliczkę opisu zawartości szuflad. Szafa powinna być wykonana i pomalowana estetycznie stosownie do jej przeznaczenia. Szafy mają być pomalowane farbą proszkową w kolorze jasno szarym. Pakować w opakowania bezpośrednie z tektury falistej i folii.

96 B Stojak do zawieszania map metalowy WP4-4 szt. 8 - stojak wykonać wg załączonego rysunku WP4-4; - podstawa stojaka ma być pięcioramienna, zakończona stopkami z PCV z możliwością regulacji ; - stojak ma mieć regulowaną wysokość nie mniej niż 220 cm; - stelaż ma być wykonany z rury o średnicy 32 mm; - na górnym ramieniu części ruchomej mają być zamontowane 2 haczyki do zawieszania map; - cała konstrukcja stojaka ma być stabilna; - stelaż ma być pomalowany farbą proszkową w kolorze czarnym; - pakować w opakowania bezpośrednie z tektury falistej i folii.

97 B Fotel biurowy obrotowy z reg. podnos. na mp WP1-5 -szt fotel ma być wykonany wg załączonego rysunku WP1-5 ; - fotel ma posiadać następujące wymiary- wys. siedziska min mm, szer. siedziska min.530 mm, gł. siedziska min. 530 mm, wys. oparcia min. 730 mm z tolerancją (+/- 20 mm); - fotel ma mieć podstawę pięcioramienną chromowaną ; - zastosować mechanizm Tilt wraz z aktualnym atestem ; - regulacja podnoszenia pneumatyczna za pomocą dźwigni; - fotel ma posiadać stałe podłokietniki z nakładkami wykończonego tworzywem sztucznym; - oparcie wysokie z zagłówkiem ze skóry naturalnej wykończone skórą naturalną, pozostała część oparcia tapicerowana siatką w kolorze czarnym (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.); - siedzisko wykończone skórą naturalną w kolorze czarnym - fotel ma mieć szerokie komfortowe siedzisko i ergonomicznie wyprofilowane oparcie; - fotel ma mieć profilowane podparcie lędźwi; - fotel ma mieć możliwość swobodnego kołysania się; - fotel ma posiadać blokadę oparcia w pozycji pracy; - fotel ma posiadać samohamowne kółka do powierzchni twardych ; - fotele złożone pakować w opakowania bezpośrednie z tektury falistej i folii. - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór fotela przedstawić przy ul. Ligockiej 4 (Tel ); - Przedstawić certyfikat o trudnopalności tkaniny obiciowej.

98

99 B Krzesła obrotowe z reg. podnoszeniem WP1-16 -szt krzesło ma być wykonane wg załączonego rysunku WP1-16; - krzesło ma mieć podstawę pięcioramienną chromowaną ; - krzesło ma posiadać następujące wymiary szer. min 460 mm, gł. min.470 mm, wys. oparcia min. 490 mm, szer. oparcia min. 420 mm. Wysokość całkowita min. 960mm, max 1140 mm z tolerancją (+/- 20 mm); - zastosować mechanizm typu TILT wraz z aktualnym atestem; - krzesło ma posiadać regulowane w pionie podłokietniki z miękkimi nakładkami; - siedzisko szkielet ma być wykonany z min. 6 warstwowej sklejki bukowej o gr min. 9 mm obłożony gąbką o gęstości min. 25kg/m3 gr min. 40mm + min. 20 mm element profilujący; - oparcie -szkielet ma być wykonany z tworzywa sztucznego obłożony gąbką o gęstości min. 21kg/m3 gr min. 40mm + min. 20 mm element profilujący; - do obicia krzesła należy zastosować tkaninę obiciową tapicerską odporną na ścieranie w kolorze szarym (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.); - krzesło ma mieć możliwość blokady oparcia w wybranej pozycji; - krzesło ma mieć regulowaną wysokość krzesła i oparcia; - krzesło ma posiadać samohamowne kółka do powierzchni twardych; - krzesła złożone pakować w opakowania bezpośrednie z tektury falistej i folii. - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - Przedstawić certyfikat o trudnopalności tkaniny obiciowej.

100

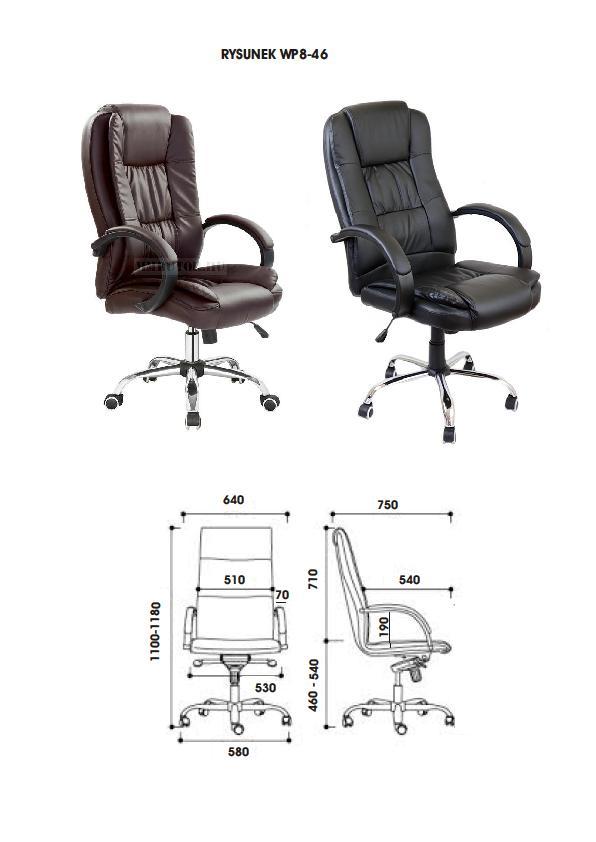

101 B Fotel gabinet. obrotowy z reg. podn. na mp WP8-46 -szt fotel ma być wykonany wg załączonego rysunku WP8-46 ; - zastosować mechanizm MULTILOCK wraz z aktualnym atestem; - fotel ma posiadać następujące wymiary szer. min 650 mm, gł. siedziska min.650 mm, Wysokość całkowita min mm, max 1121 mm z tolerancją (+/- 20 mm); - w oparcie i siedzisku fotela należy zastosować skórę naturalną w kolorze czarnym z obydwu stron (próbki z wzorem skóry i odcieniem do uzgodnienia z zamawiającym- 5 szt.); - fotel ma posiadać podłokietniki chromowe z nakładkami ze skóry ; - miejsce zszycia siedziska i oparcia mają być wykończoną nicią tapicerską wzmocnioną; - fotel ma mieć szerokie komfortowe siedzisko i ergonomicznie wyprofilowane oparcie wyłożone miękką gąbką ; - oparcie obszerne i wysokie z zagłówkiem, ma zapewnić komfortowe oparcie; - fotel ma mieć możliwość swobodnego kołysania się; - fotel ma posiadać blokadę oparcia w pozycji pracy; - fotel ma posiadać regulowaną wysokość fotela; - fotel ma posiadać regulację oporu oparcia; plecy użytkownika; - fotel ma mieć podstawę pięcioramienną chromowaną ; - fotel ma posiadać samohamowne kółka do powierzchni twardych; - fotele złożone pakować w opakowania bezpośrednie z tektury falistej i folii. - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór fotela przedstawić przy ul. Ligockiej 4 (Tel ); - Przedstawić certyfikat o trudnopalności tkaniny obiciowej.
