B.2.Charakterystyka techniczna sprzętu kwaterunkowego drewnianego.

Transkrypt

1 Rozdział B PRZEDMIOT ZAMÓWIENIA B.1. Zakres rzeczowy dostaw sprzętu kwaterunkowego. - sprzęt kwaterunkowy drewniany (część I ) - sprzęt kwaterunkowy metalowy ( część II) - sprzęt kwaterunkowy polowy ( część III) CZĘŚĆ I B.2.Charakterystyka techniczna sprzętu kwaterunkowego drewnianego. - Meble mają być wykonane z płyty wiórowej meblowej laminowanej w kolorze dąb górski. Odcień koloru (0740 wg. wzornika Kronospan)! oraz kolor wenge i mahoń ; - Wszystkie meble w części spodniej przylegające do podłogi mają być oklejone ABS o gr 2mm. - Meble mają być oznakowane w przypadku nieoznakowanego sprzętu, nie będziemy przyjmować dostawy do magazynu. - Wszystkie rysunki mebli są rysunkami poglądowymi i stanowią przykład wykonania konkretnego mebla. - Każdy mebel w nazwie ma przypisane konkretne WP i kod kreskowy danego mebla. B.2.1. krzesło gabinetowe drewniane WP8-8 - szt krzesło ma być zbliżone w wyglądzie do rysunku WP8-8 ; siedziska i oparcia pokryć tkaniną tapicerską obiciowo - meblową trudnopalną w kolorze jasnych brązów o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym - 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22 odporność użytkową tkanin obiciowych powinna być zgodna z PN-91/PN , - - elementy drewniane krzesła mają być wykonane z litego drewna bukowego w kolorze mahoń;

2 krzesło ma być wykonane w wymiarach przedstawionych na rysunku (szer.x szer. przy oparciu. x wys.) z tolerancją (+/- 20 mm); - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); pakować w opakowania bezpośrednie z tektury falistej i folii.

3 B.2.2. Krzesło drewniane wyściełane WP1-14 -szt krzesło ma być zbliżone w wyglądzie do rysunku WP1-14 ; - elementy drewniane krzesła mają być wykonane w kolorze Venge; - siedziska i oparcia pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli,, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ; - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.3. Stół kancelaryjny drewniany WP szt wykonać wg załączonego rysunku WP1-23; - stół ma mieć następujące wymiary (szer. x gł. x wys.) 1300x650x760; - widoczne główki wkrętów wykończyć zaślepkami w kolorze stołu; - obrzeża blatu stołu okleinować okleiną PCV o gr.2mm; - zastosować wzmocnione łączenie nóg z skrzynia stołu za pomocą okuć metalowych (przykłady rysunek poglądowy); - blat stołu wykonać z płyty meblowej laminowanej - wenge o gr.28 mm;

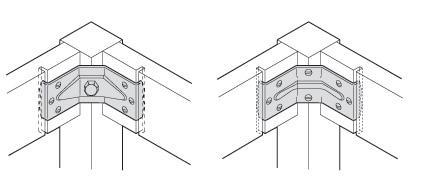

4 - nogi wykonać z drewna w kolorze blatu polakierowane; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. Wzmocnienie połączenia nóg z ramą stołu (przykład) B.2.4. Regał biurowy drewniany z witryną WP1-31 szt. 1 - regał ma być wykonany wg załączonego rysunku ; WP regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 470 / 320 i ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm ; - w przeszklonej części regału oraz dolnej części należy zamontować po jednej półce ; - szkło w drzwiczkach regału ma być ornamentowe w kolorze miodowym ; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe. - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

5 B.2.5. Regał biurowy z barkiem WP szt. 1 - regał ma być wykonany wg załączonego rysunku WP1-31 (barek) ; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 470/ 320 ; - regał ma być wykonany z płyty meblowej laminowanej- w kolorze dąb górski o gr. 18 mm; - drzwi barku mają być zamykane na zamek patentowy ; - drzwi barku mają być wyposażone w prowadnice samohamujące pneumatyczne ; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ;

6 - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - w dolnej szafce i w barku regału należy zamontować po jednej półce ; - od spodu montować ślizgacze meblowe; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.6. Regał biurowy słupek z szufladami WP1-31 -szt. 1 - wykonać wg załączonego rysunku WP1-31(z szufladą) ; - regał ma być wykonany w następujących wymiarach 1905x450x470x320; - drzwi regału mają być osadzone na zawiasy puszkowe fi 35 samozamykające się wraz z uchwytem meblowym srebrnym mocowanym w dwóch punktach; - krawędzie drzwi regału okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm;

7 - regał ma być wykonany z płyty meblowej w laminowanej w kolorze dąb górski o gr. 18 mm. - w dolnej części segmentu wykonać cztery szuflady na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe mocowane w dwóch punktach w kolorze srebrnym ; - od spodu montować ślizgacze meblowe; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - pakować w opakowaniach bezpośrednich z tektury falistej i folii. B.2.7. Wieszak do ubrań stojący drewniany WP1-32 -szt wieszak ma być zbliżony do załączonego rysunku WP1-32 ; - wieszak ma mieć wysokość nie mniej niż 1800 mm i nie więcej niż 1900 mm; - podstawa ma mieć szerokość nie mnie niż 550 mm; - koronę wykonać obracaną z sześcioma ramionami;

8 - podstawa ma być stabilnie wykonana na czterech nogach; - wieszak wykonać z drewna w kolorze d dąb górski; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.8. Krzesło twarde na metalowej podstawie WP1 44 -szt krzesło ma być wykonane zgodnie z załączonym rysunkiem WP1-44 ; - krzesło ma być wykonane wg następujących wymiarów wys. całkowita 800mm (+/- 10mm), wys. od podstawy do siedziska 450mm (+/-10mm), szer. krzesła 400mm (+/- 10mm); - siedzisko krzesła i oparcie ma być pokryte lakierem bezbarwnym co najmniej trzykrotnie, wykonane ze sklejki liściastej prasowanej o gr. 8 mm o kształcie profilowanym; - stelaż krzesła ma być pomalowany farbą proszkową w kolorze czarnym; - oparcie ma być mocowane w czterech punktach śrubami zamkowymi; - nogi krzesła mają być wykonane z profili stalowych kwadratowych 20x 20 mm (gr. ścianki 2 mm ) i należy je zakończyć stopkami PCV; - profile zamknąć zaślepkami z tworzywa sztucznego; - łączenia elementów metalowych należy spawać na całym obwodzie; - krzesło ma być wykonane w sposób tzw. sztaplowany t.j. posiadać możliwość składowania poprzez wsuwanie jednego krzesła na drugie w równe stosy;

9 - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii. B.2.9.Szafa ubraniowa dwudrzwiowa dr.z nadstawką WP szt szafa ma być wykonana wg załączonego rysunku WP1-58 ; - szafa ma być wykonana w następujących wymiarach (wys. x szer. x gł.) 1905 x 900 x 570; - prawe skrzydło drzwi dolnych ma być zamykane na zamek meblowy patentowy; - lewe skrzydło ma być zamykane u góry i u dołu na zasuwkę meblową; - górne i dolne drzwi szafy mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - krawędzie drzwi szafy okleinować okleiną PCV o gr. 0,8-1 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - wewnątrz szafy ma być zamontowany metalowy niklowany drążek wieszakowy;

10 szafa ma być wykonana z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm ; - w dolnej części szafy należy wykonać cokolik o wys.. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii. Rys. WP B Stojak na broń drewniany WP 2-8 -szt stojak ma być wykonany wg załączonego rysunku WP2-8; - wymiary stojaka : 1690 x 460 x 1600 mm ( szer. x gł. x wys. ) ; - stojak wykonać z litego drewna z desek kl. I o gr. 30 mm; - przegródki w stojaku wykonać ze sklejki o gr. 3 mm; - plecy do przegródek wykonać ze sklejki o gr. 3mm; - stojak ma być przeznaczony na 12 sztuk broni; - konstrukcja stojaku na broń ma być stabilna; - stojak ma być pomalowany trzy krotnie pokostem w kolorze bezbarwnym; - wzór oraz szczegóły dotyczące stojaka na broń do wglądu u zamawiającego; - pakować w opakowania bezpośrednie z tektury falistej i folii.

11

12 B Stół klubowy kwadratowy na metal. podst. WP szt stół ma być wykonany wg załączonego rysunku WP 3 35 ; - stół ma być wykonany w następujących wymiarach 750 x 800 x 800 mm; - blat stołu ma być wykonany z płyty meblowej wiórowej laminowanej w kolorze dąb górski o gr. 18 mm; - obrzeża blatu należy okleinować taśmą PCV o gr.2 mm; - podstawa stołu ma być wykonana z profili stalowych kwadratowych 25x25 mm o gr. ścianki 2 mm, natomiast łączenia z profili kwadratowych 20x20 mm o gr. ścianki 2 mm; - podstawa ma być pomalowana farbą proszkową w kolorze czarnym; - nogi stołu zakończyć stopkami PCV; - łączenia elementów metalowych należy spawać na całym obwodzie. - pakować w opakowania bezpośrednie z tektury falistej i folii. B Stół szkolny na met. podst.- akademicki WP4-14 -szt stół wykonać wg załączonego rysunku WP4-14; - stół ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 1300x600x760; - stelaż malować farbą proszkową w kolorze czarnym ; - podstawa biurka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) ; - łączenie elementów metalowych spawać na całym obwodzie; - elementy drewniane wykonać z płyty meblowej laminowanej- w kolorze dąb górski o gr.18 mm; - obrzeże blatu stołu okleinować okleiną o gr. PCV o gr 2 mm.

13 - nogi stołu zakończyć stopkami z tworzywa sztucznego; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

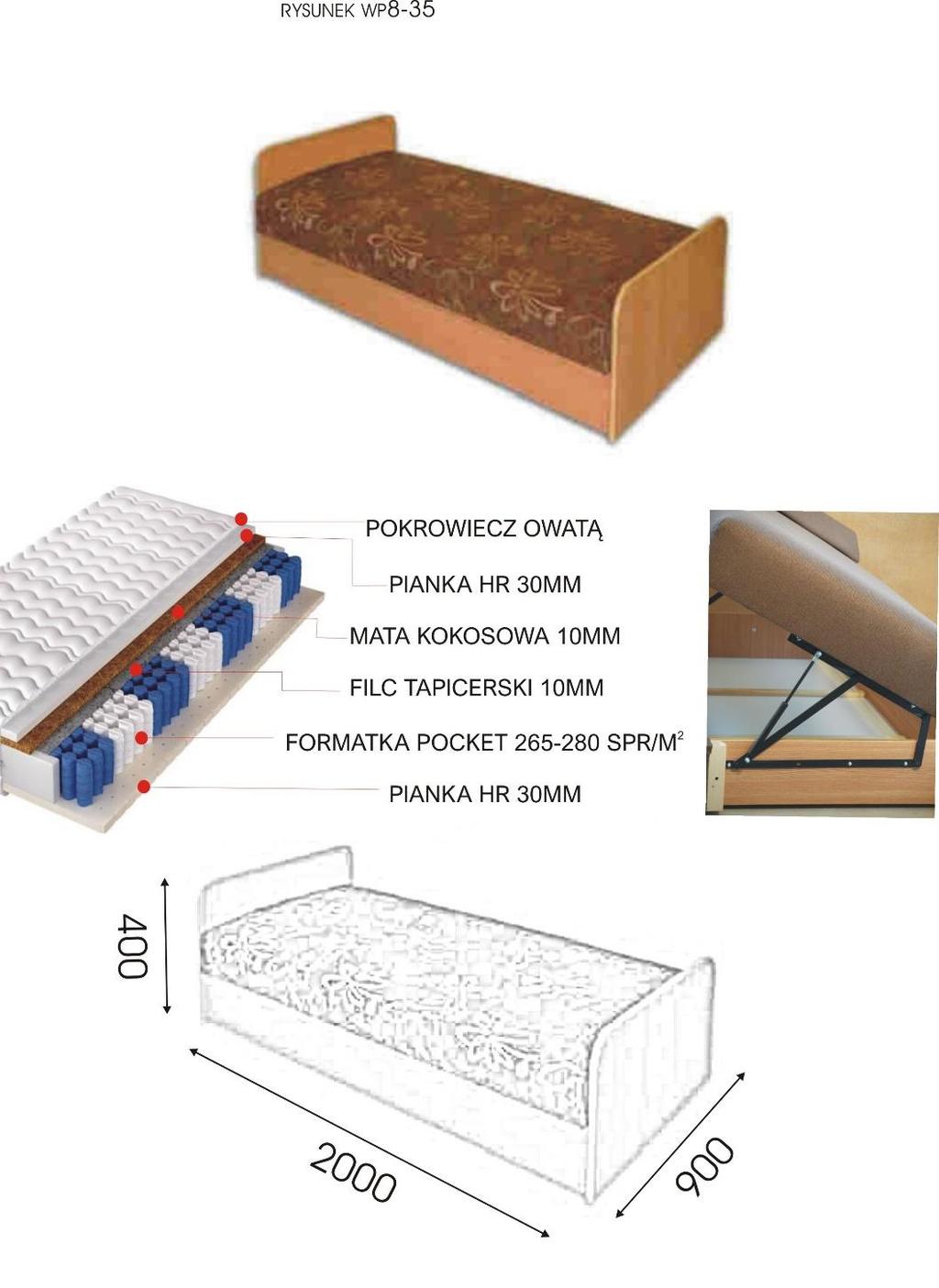

14 B Tapczan 1-osobowy WP szt. 4 - tapczan wykonać wg załączonego rysunku ; WP8-35; - tapczan ma być wykonany w następujących wymiarach 2000x900x400; - konstrukcję skrzyni w całości wykonać za sklejki o gr. min mm od frontu obita tą samą tkaniną obiciową co leżysko; - dno skrzyni profilować i wyłożyć płytą pilśniową twardą lakierowaną białą o gr. 3.2 mm i wzmocniona od spodu dwoma poprzecznymi listwami drewnianymi w 1/3 i 2/3 długości ; - tapczan wyposażony ma być w duży mechanizm tapczanowy ze sprężyną gazową mocowany obustronnie na krótkich bokach ; - obrzeże okleinować okleiną PCV o gr. 2 mm; - boki wykonać z płyty mebl. laminow. w kolorze dąb górski o gr. 18 mm ; - stelaż leżyska wykonać z drewna iglastego o przekroju 50x50 kl. I; - w leżysku zastosować formatkę kieszeniową typu Pocket obustronnie obłożoną pianką HR mim 30 mm oraz jednostronnie zastosować od góry (pod górną warstwę pianki HR) matę kokosową; - gęstość sprężyn ( na m2),formatka kieszeniowa Pocket ma mieć pięciostrefową konstrukcje; - twardość sprężyn H4 - obicie materaca ma być antyalergiczne; - obicie materaca ma być antygrzybiczne; - obicie materaca ma być plamoodporne; - szczyty mocować śrubami zamkowymi M 10 po dwie na stronę z możliwością zmiany stron; - leżysko i zagłówek i fronty skrzyni pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze od /g/m2 i wytrzymałości na ścieranie powyżej cykli, próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.)odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ; - wykonać zagłówek profilowany z pianki HR o wysokości min 100 mm proporcjonalny do tapczanu ; - od spodu montować ślizgacze meblowe zabezpieczone przed rysowaniem; - pakować w opakowania bezpośrednie z tektury falistej i folii. - Do przedstawionych pierwszych egzemplarzy przedmiotu zamówienia należy przedstawić: - Atest higieniczny PZH na zastosowaną piankę, - Certyfikat o niepalności tkaniny obiciowej (papieros, zapałka).

15 B Szafka nocna drewniana WP8-31 -szt szafka ma być wykonana wg załączonego rysunku WP8-31 ; - szafka stojąca ma być wykonana w następujących wymiarach 400x350x600 (szer. x gł. x wys.) ; - drzwiczki szafki mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - szafkę wyposażyć w 1 półkę na czterech wspornikach metalowych z regulacją ustawienia góra dół, co 50 mm;

16 - szafkę wykonać z płyty meblowej wiórowej laminowanej o gr. 18 mm w kolorze dąb górski; - tylna ścianka szafki ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - krawędzie szafki okleinować okleiną PCV o gr. 0,8-1 mm; - w dolnej części szafki należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe; B Biurko- Lada biblioteczna drewniana szt. 1 - biurko lada ma być wykonana wg załączonego rysunku ; - biurko ma być wykonane w następujących wymiarach (szer. x gł. x wys.) - zamknięte 1300x650x750; - otwarte 1840x650x750; - biurko ma być wykonane z płyty meblowej laminowanej - w kolorze dąb górski 18 mm - drzwiczki biurka mają być zamykane na zamek patentowy meblowy i mają być umocowane na dwóch zawiasach puszkowych meblowych ; - szufladę osadzić na prowadnicach rolkowych i wyposażyć w uchwyt meblowy metalowy w kolorze nikiel mat mocowany w dwóch punktach; - pod blatem wykonać pełny wieniec na całej głębokości szafki; - pod blatem obok szuflady zamontować 9 przegródek proporcjonalnych do wielkości blatu oraz szuflady; - blat biurka ma być zamykany na prowadnicach rolkowych; - w części zamykanej ma być zamontowana jedna półka na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm;

17 - tylna ścianka biurka ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 230 mm mocowana do boków pod dolną krawędzią blatu celem wzmocnienia biurka; - obrzeże blatu biurka okleinować okleiną PCV o gr. 2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

18

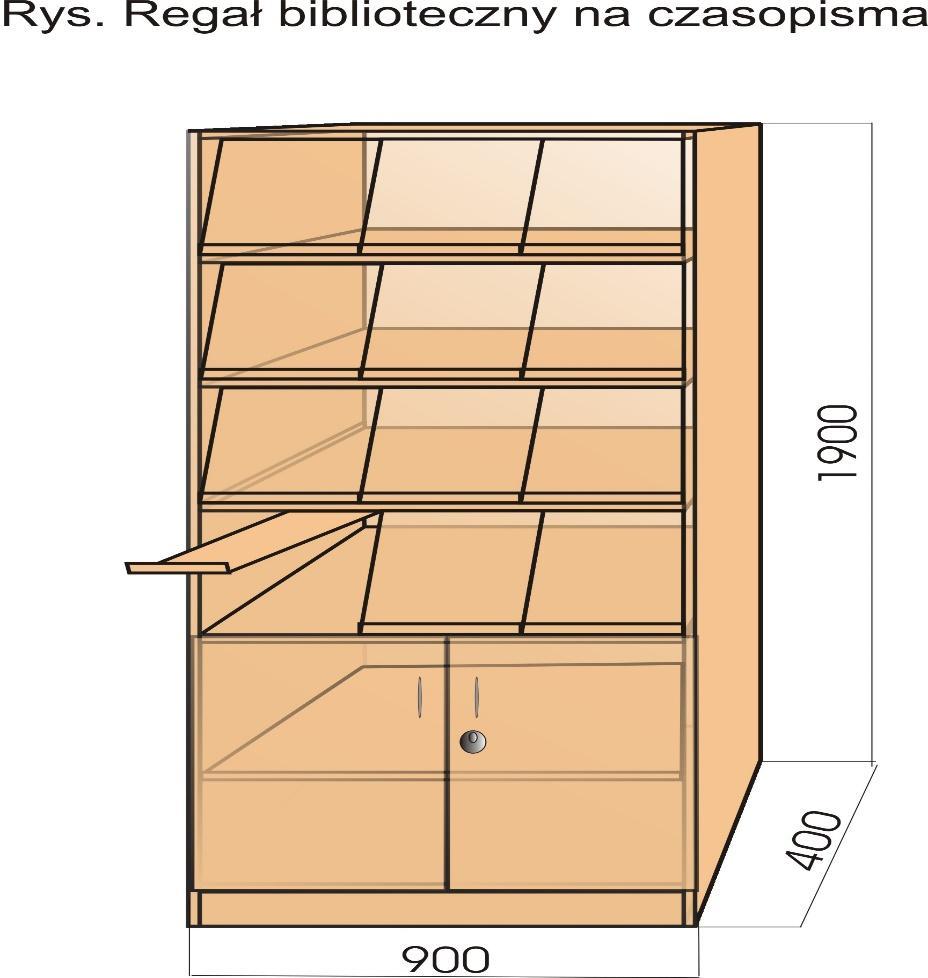

19 B Regał biblioteczny na czasopisma drew. - szt. 3 - regał na czasopisma ma być wykonana wg załączonego rysunku ; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1860x 800 x 380 mm ; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - w częściach zamykanych ma być zamontowana jedna półka prosta na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - w nie zabudowanej części regału mają być zamontowane cztery półki uchylne skośne na 4 podpórkach metalowych ; - regał ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - wszystkie krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

20 B Regał biblioteczny drew. - szt. 1 - regał biblioteczny ma być wykonany wg załączonego rysunku WP 3 49; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1905x 900 x 470 mm podstawa i 320 mm głębokość nadstawki; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - w częściach zamykanych ma być zamontowana jedna półka na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - w nie zabudowanej części regału mają być zamontowane dwie półki na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - regał ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - nadstawkę łączyć z podstawą kołkami meblowymi po dwa na stronę ; - wszystkie krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

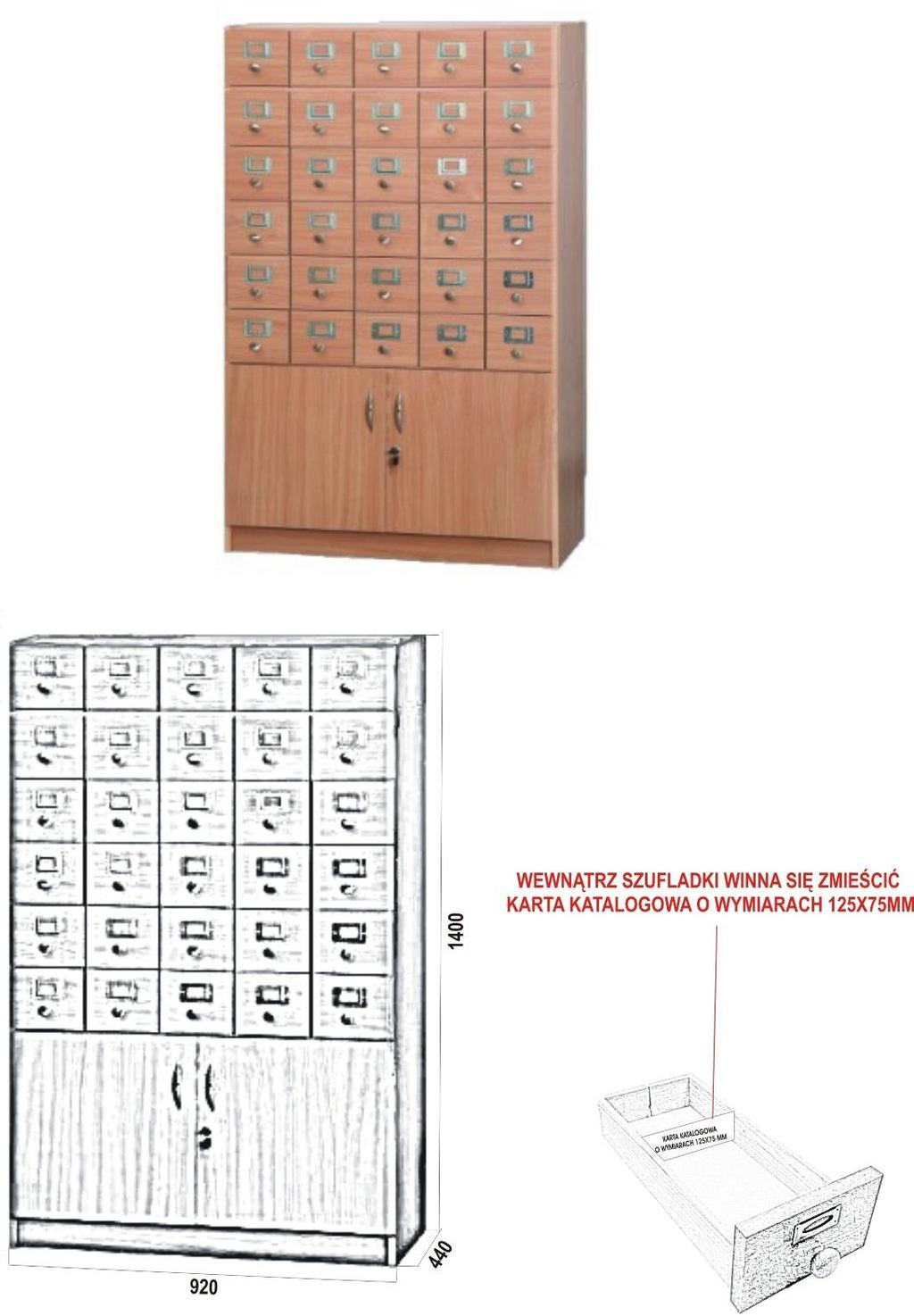

21 B Szafa katalogowa 30 szuflad drew. - szt. 3 - szafa katalogowa ma być wykonana wg załączonego rysunku ; - regał ma być wykonany w następujących wymiarach (wys. x szer. x gł.) 1400 x 920 x 440 mm ; - drzwi regału mają być osadzone na zawiasach puszkowych fi 35 samozamykające się wyposażony w uchwyty meblowe w kolorze nikiel mat mocowanych w dwóch punktach; - w częściach zamykanych ma być zamontowana jedna półka prosta na 4 podpórkach metalowych z regulacją ustawienia góra dół co 50 mm; - w górnej części regału mają być zamontowane 30 szuflad bez prętów rozmiary szuflad przystosowane są do przechowywania kart o wymiarach 12,5x7,5 ;

22 - Szuflady mają posiadać ramki Gutenberga do oznaczenia szuflad; - regał ma być wykonany z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - wszystkie krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - w dolnej części regału należy wykonać cokolik o wys. 80 mm; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

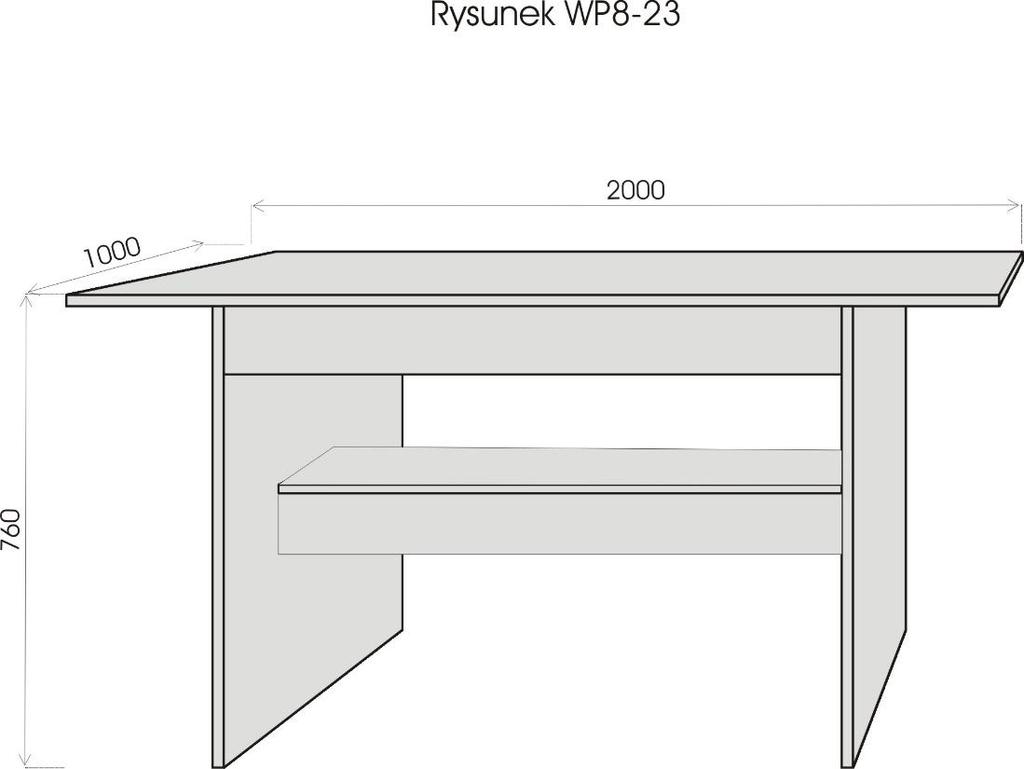

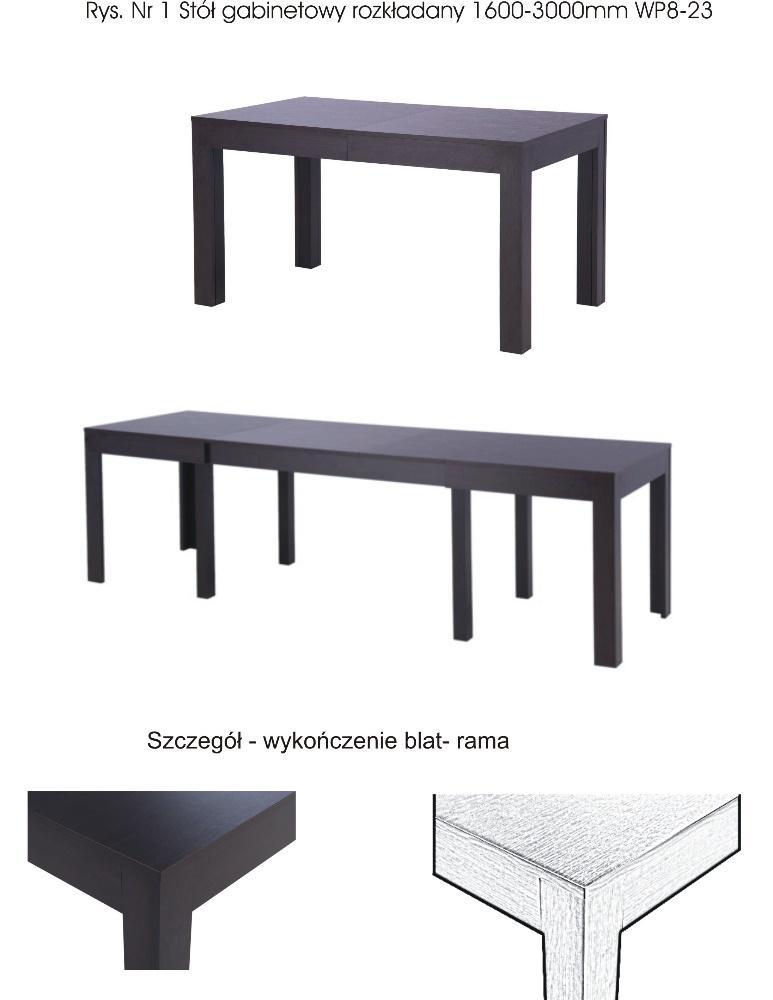

23 B Stół gabinetowy drewniany rozsuwany WP8-23 szt. 1 - stół gabinetowy ma być wykonany wg załączonego rysunku WP8-23 ; - stół ma mieć wymiary przedstawione na rysunku przed rozłożeniem (+/-20mm dł.x gł.x wys.) - stół ma mieć wymiary przedstawione na rysunku po rozłożeniu (+/-20mm dł.x gł.x wys.) - blat wykonać z płyty meblowej wenge o gr.36 mm; - stół ma mieć drewniane nogi w kolorze blatu-polakierowane; - obrzeża blatu stołu okleinować okleiną PCV o grubości 2 mm ; - zastosować wzmocnione mocowanie nóg do skrzyni podstawowej stołu zalecane z okuć stalowych (przykład rysunek poglądowy); - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

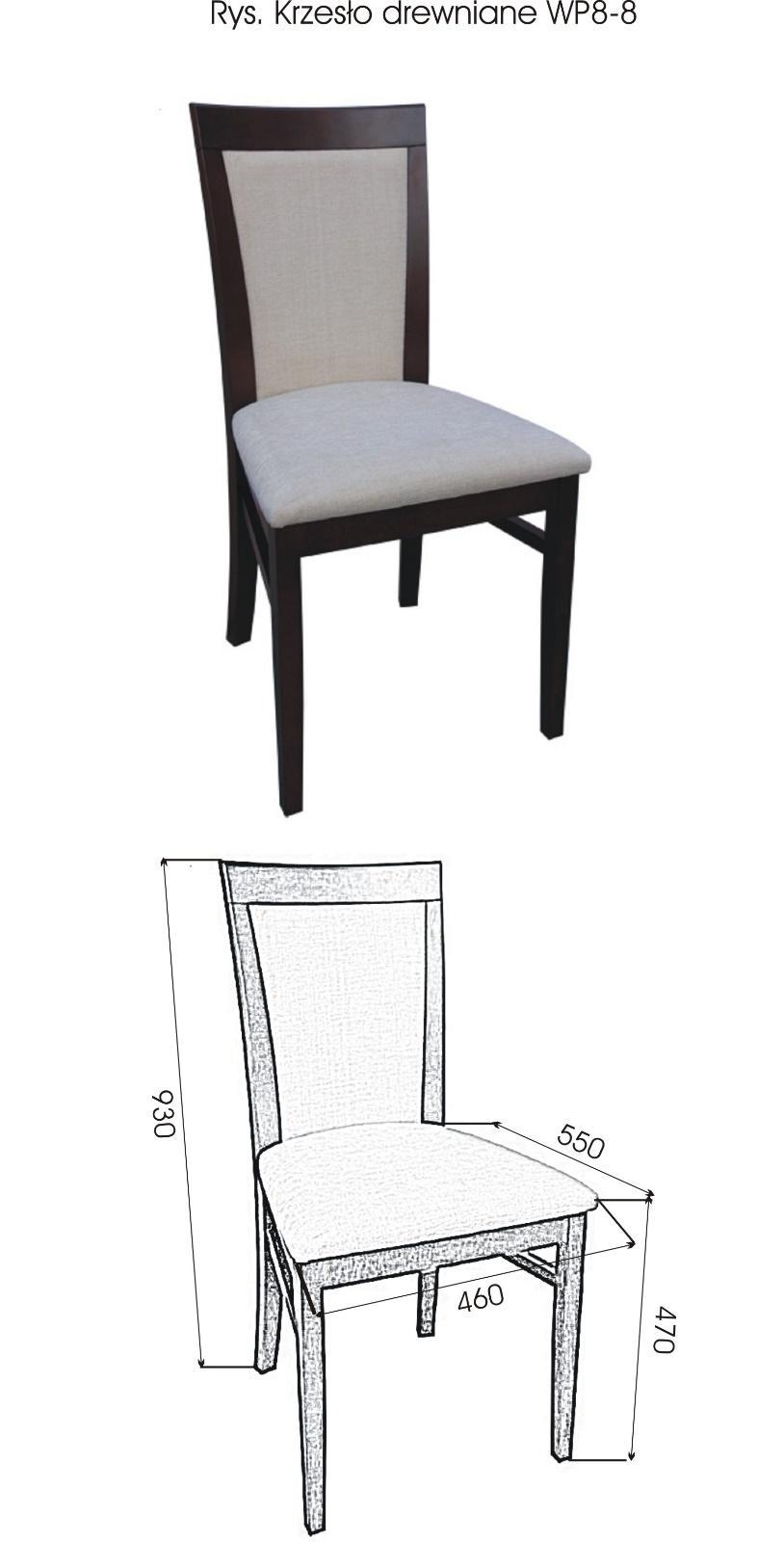

24 B krzesło gabinetowe z podłokietnikami drewniane WP8-8 - szt. 4 - krzesło ma być zbliżone w wyglądzie do rysunku WP8-8 ; siedziska i oparcia pokryć tkaniną tapicerską obiciowo - meblową trudnopalną w kolorze jasnych brązów o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym - 5 szt.) odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22 odporność użytkową tkanin obiciowych powinna być zgodna z PN-

25 91/PN , - - elementy drewniane krzesła mają być wykonane z litego drewna bukowego w kolorze mahoń; krzesło ma być wykonane z podłokietnikiem w wymiarach przedstawionych na rysunku (szer.x szer. przy oparciu. x wys.) z tolerancją (+/- 20 mm); - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); pakować w opakowania bezpośrednie z tektury falistej i folii. B Krzesło konferencyjne ze składanym stolikiem -szt krzesło ma być zbliżone w wyglądzie jak na rysunku krzesła z konferencyjnym stolikiem; - wytrzymałość krzesła min. 120 kg;

26 - krzesło ma posiadać następujące wymiary wys. min.790 mm, gł. siedziska min. 420 mm, szer. siedziska i rurki min. 470, wys. oparcia min. 370 mm, szer. oparcia min. 480 mm; - stelaż krzesła ma być pokryty powłoką chromową ; - stelaż krzesła ma być wykonany z kształtownika o wym. 30x15x2,5mm i rurki fi 18x 1,25 mm; - nóżki i rurki krzesła należy zakończyć stopkami z PCV; - siedzisko i oparcie ma być pokryte tkaniną obiciową w kolorach szarości (do wglądu 5 szt. wzorów) ; - do bocznego oparcia ma być przymocowany składany stolik m- pulpit z tworzywa sztucznego w kolorze czarnym ; - półka ma mieć wymiary dł. min.350 mm, szer min 270 mm; - krzesło ma posiadać dwa podłokietniki; - krzesło ma posiadać możliwość łączenia z następnym krzesłem; - siedzisko i oparcie krzesła ma być wyłożone pianką poliuretanową; - wszystkie nogi krzesła mają być podklejone filcem; - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel );

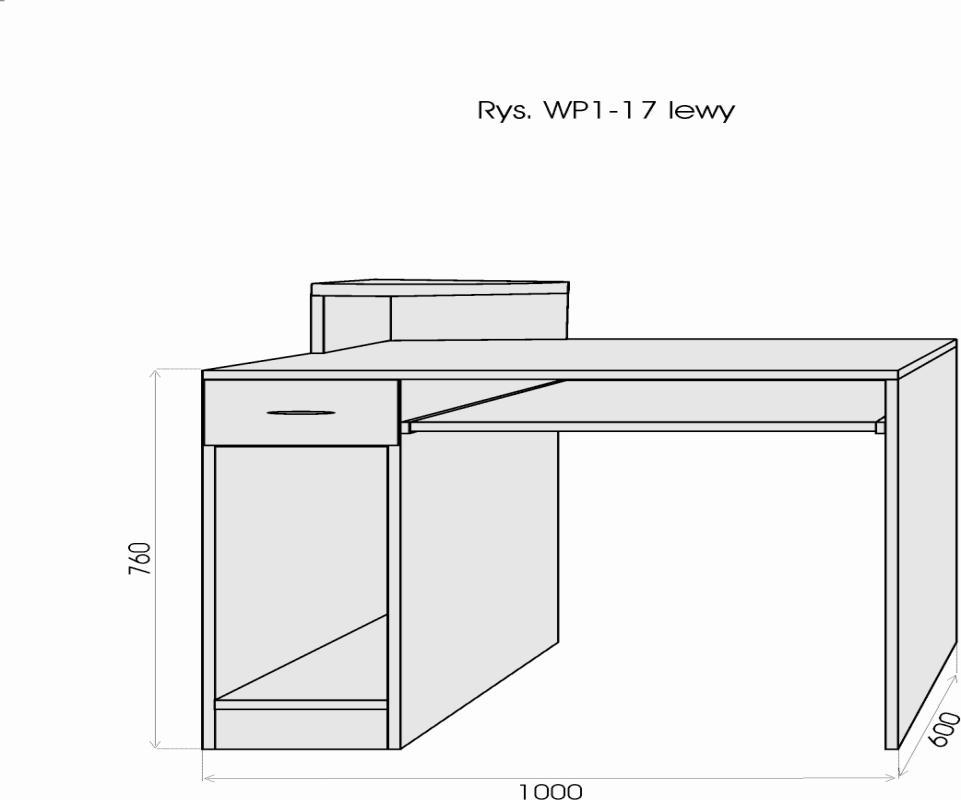

27 B Stolik pod komputer drewniany WP szt stolik ma być wykonany wg załączonego rysunku WP1-17 ; - stolik ma być wykonany w następujących wymiarach (szer. x gł. x wys.) 1000 x 600 x 760 ; - stolika wykonać z płyty meblowej laminowanej w kolorze się dąb górski 18mm; - tylna ścianka stolika ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 230 mm mocowana do boków biurka pod dolną krawędzią blatu celem wzmocnienia; - blat pod klawiaturę należy osadzić na prowadnicach rolkowych ; - na blacie stolika należy umieścić wolnostojącą nadstawkę pod monitor ; - obrzeża blatu stolika okleinować okleiną PCV o grubości 2 mm ; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - szufladę należy osadzić na prowadnicach rolkowych i wyposażyć w uchwyt meblowy metalowy w kolorze mocowanym w dwóch punktach; - od spodu montować ślizgacze meblowe; - pakować w opakowania bezpośrednie z tektury falistej i folii.

28 B Biurko kancelaryjne na metalowej podstawie WP1-45 -szt biurko ma być wykonane wg załączonego rysunku WP1-45; - elementy drewniane biurka mają być wykonane z płyty meblowej laminowanej w kolorze dąb górski o gr. 18 mm; - biurko ma być wykonane w następujących wymiarach (szer. x gł. x wys.) 1300 x 600 x 760 mm; - podstawa biurka ma być wykonana ze stali profilowanej o przekroju kwadratowym ( nogi 25x25 mm o gr. ścianki 2mm, a stelaż 20x20mm o gr. ścianki 1,5mm) pomalowana farbą proszkową w kolorze czarnym; - obrzeża blatu należy okleinować okleiną PCV o grub. 2 mm; - pozostałe krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; - profile zamknąć zaślepkami z tworzywa sztucznego; - szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze srebrnym mocowane w dwóch punktach; - drzwiczki biurka mają być zamykane na zamek patentowy meblowy i mają być umocowane na dwóch zawiasach puszkowych meblowych ; - w szafce biurka należy zamontować jedną półkę ; - łączenie elementów metalowych spawać na całym obwodzie; - nogi biurka zakończyć stopkami z tworzywa sztucznego; - pakować w opakowania bezpośrednie z tektury falistej i folii.

29 B Krzesło wyściełane na met. podst. WP1-37 -szt wykonać wg załączonego rysunku WP1-37 ; - krzesło ma być wykonane wg następujących wymiarów wysokość całkowita 800mm o (+/-10mm), wys. od podstawy do siedziska 450mm (+/- 10mm), szer. krzesła 400mm (+/-10mm); - stelaż wykonać ze stali profilowanej o przekroju kwadratowym 20x20x1; - stelaż malować metodą proszkową w kolorze czarnym, na zakończeniach zastosować zaślepki ; - oparcia i siedziska wykonać ze sklejki liściastej prasowanej profilowanej o gr 8 mm; - siedzisko i oparcie wyłożyć pianką poliouretanową o gr min. 30 mm; - siedziska i oparcia pokryć tkaniną tapicerską obiciową meblową trudno palną w kolorze brąz (o gramaturze 400/g/m2 i wytrzymałości na ścieranie powyżej cykli, próbki z wzorem tkaniny i odcieniem do uzgodnienia z

30 zamawiającym 5 szt.)odkształcalność i miękkość części tapicerowanych mebli powinna odpowiadać BN/ /10-22, odporność użytkowa tkanin obiciowych powinna być zgodna z PN-91/PN ; - oparcia i siedziska mocować w czterech punktach śrubami zamkowymi M5 wpuszczonymi do wewnątrz profili; - łączenia elementów metalowych należy spawać na całym obwodzie; - nóżki krzesła zakończyć stopkami z tworzywa sztucznego; - krzesło ma być wykonane w sposób tzw. sztaplowany t.j. posiadać możliwość składowania poprzez wsuwanie jednego krzesła na drugie w równe stosy; - pakować w opakowania bezpośrednie z tektury falistej i folii. - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); B Narożnik do biurka WP1-63 szt. 1 narożnik do biurka ma być wykonany wg załączonego rysunku WP1-63 ; narożnik ma być wykonany w następujących wymiarach (szer. boku x wys.) 600x760mm oraz bezwzględnie wyposażony w elementy umożliwiające połączenie narożnika z biurkiem komputerowym i drewnianym z opisu nr B.2.29 i B.2.30 ). Komplet ma być stabilny ;

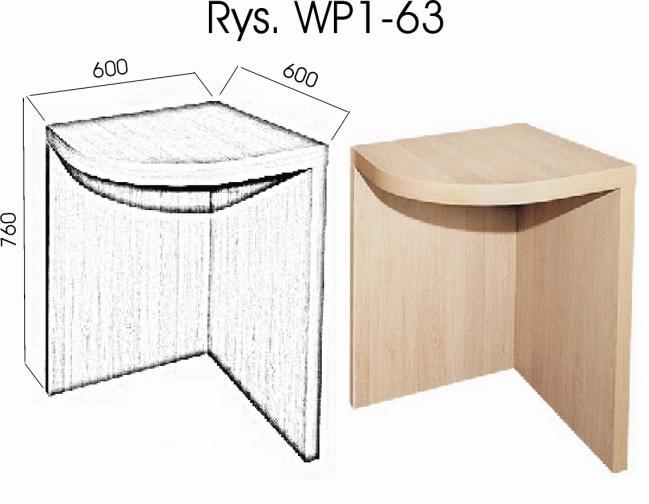

31 - elementy drewniane przystawki mają być wykonane z płyty meblowej laminowanej w kolorze mahoń o gr. 18mm; - obrzeża narożnika należy okleić okleiną PCV o gr.2 mm; narożnik z jednej strony ma być zaokrąglony; od spodu montować ślizgacze meblowe; pakować w opakowania bezpośrednie z tektury falistej i folii. B Stół gabinetowy drewniany WP szt. 1 stół ma być wykonany wg załączonego rysunku WP8-23; stół ma być wykonany w następujących wymiarach (dług x szer. x wys.) 2000x1000x 760; obrzeża blatu stołu należy wykończyć listwą drewnianą o profilu półwałka (tj. zaokrąglenie) doklejonego do blatu w tym samym kolorze (lub podobne rozwiązania); blat stołu ma być wykonany z płyty meblowej w kolorze mahoń o gr. 28 mm; - krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; widoczne główki wkrętów wykończyć zaślepkami w kolorze stołu pod blatem zamontować wspornik wzmacniający; od spodu zamontować stopki z możliwością ustawienia poziomu; pakować w opakowania bezpośrednie z tektury falistej i folii.

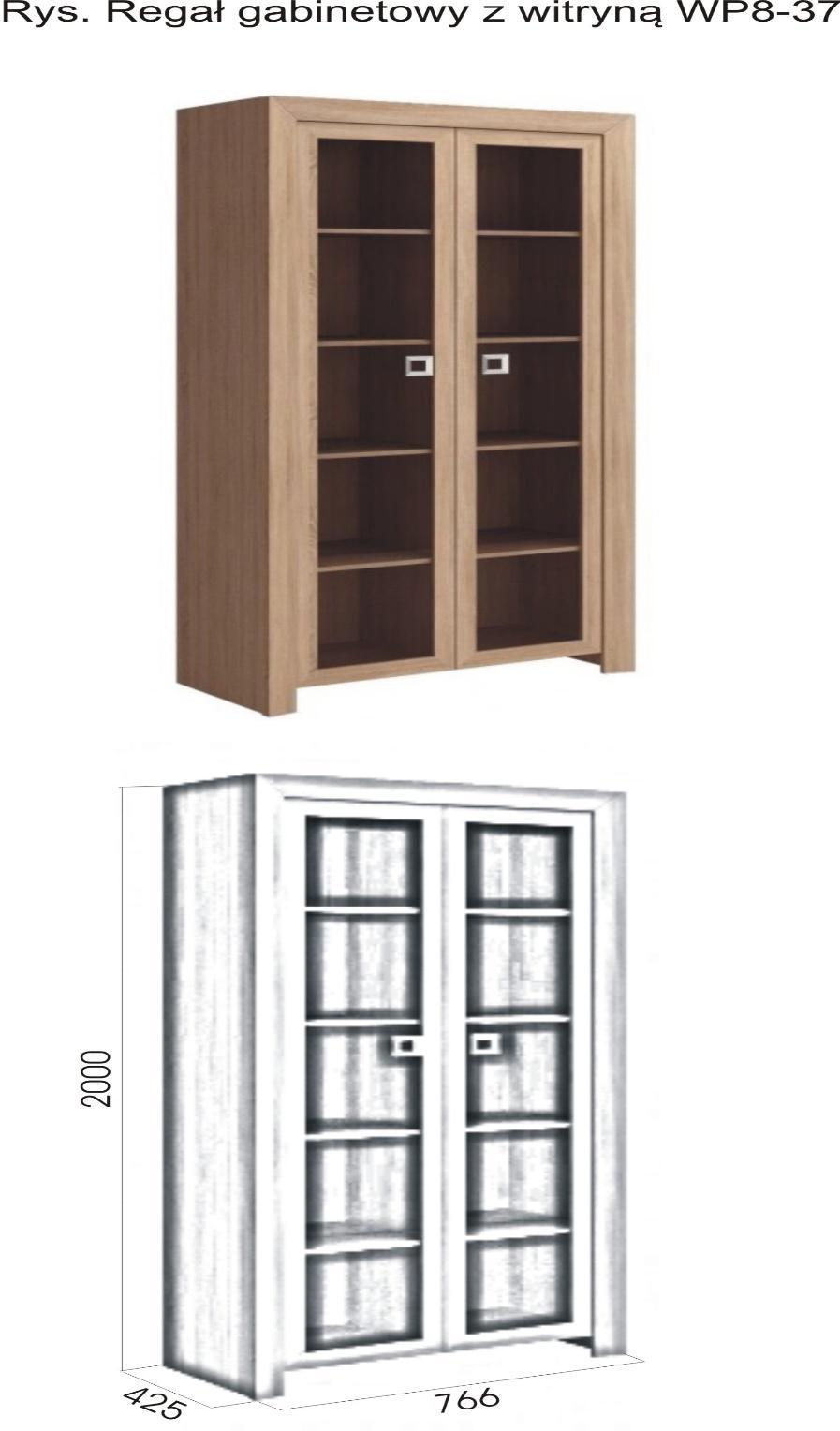

32 B Regał gabinetowy drewniany 2000x766x425 WP szt. 1 regał ma być wykonany wg załączonego rysunku WP8-37; regał ma być wykonany w wymiarach (wys.x szer.x gł.) 2000x766x425; drzwi regału mają być zamykane na zamek patentowy meblowy; drzwi regału mają być osadzone na zawiasy puszkowe fi 35 samozamykające się wraz z uchwytem meblowym srebrnym mocowanym w dwóch punktach; szyby w drzwiach regału powinny być przeźroczyste; ozdoby na szybie maja być wykonane z listewki w kolorze regału; wewnątrz regału należy zamontować cztery półki w równomiernych odstępach; tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana wpuście na wkręty; regał ma być wykonany z płyty meblowej w kolorze - mahoń o gr. 18 mm krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; od spodu montować ślizgacze meblowe; pakować w opakowania bezpośrednie z tektury falistej i folii.

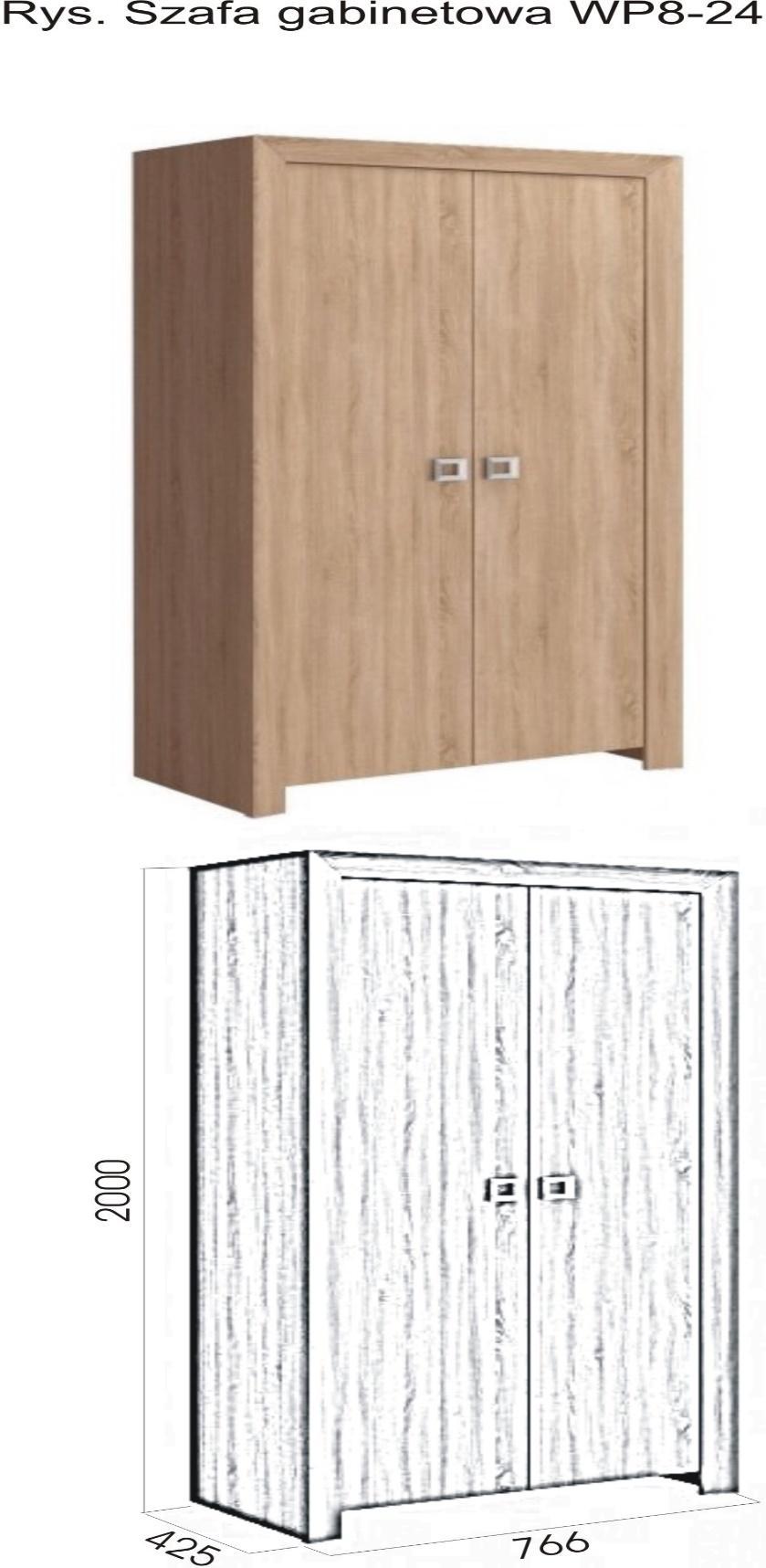

33 B Szafa gabinetowa drewniana WP szt. 1 szafa ma być wykonana wg załączonego rysunku nr 11; szafa ma być wykonana w wymiarach (wys. x szer. x gł.) 2000 x 766 x 425; prawe skrzydło drzwi ma być zamykane na zamek meblowy patentowy, lewe skrzydło ma być zamykane na zasuwkę meblową; drzwi szafy mają być osadzone na zawiasy puszkowe fi 35 samozamykające się wraz z uchwytem meblowym srebrnym mocowanym w dwóch punktach; wewnątrz szafy ma być zamontowany metalowy niklowany drążek wieszakowy; szafa ma być wykonana z płyty meblowej w kolorze mahoń o gr. 18 mm;

34 tylna ścianka szafy ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w puście na wkręty; krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; od spodu montować ślizgacze meblowe; pakować w opakowania bezpośrednie z tektury falistej i folii.

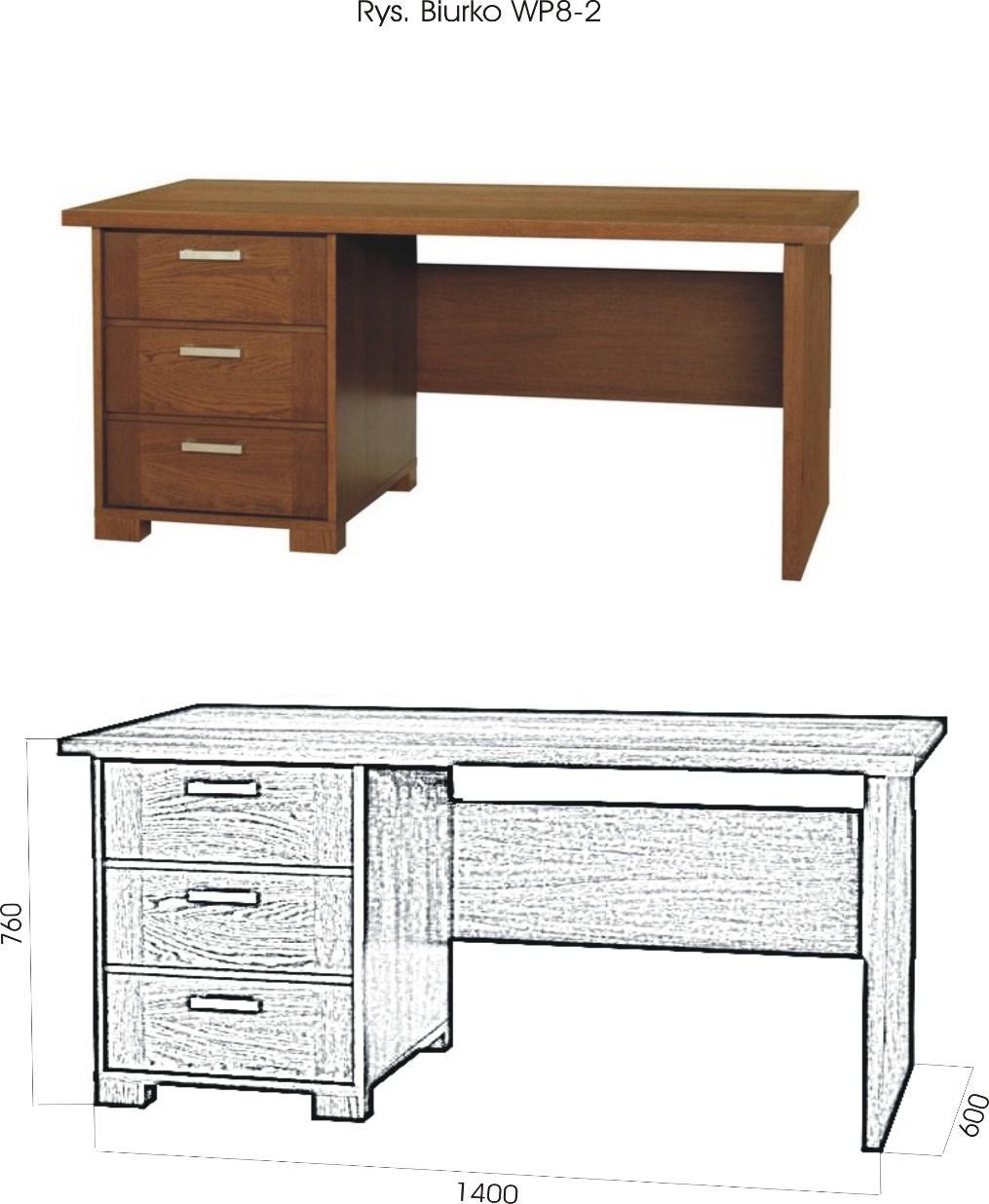

35 B Biurko gabinetowe drewniane 767x1400x750 WP8-2 - szt. 1 biurko ma być wykonane wg załączonego rysunku WP8-2; biurko ma być wykonana w wym. (wys. x szer. x gł.) 760 x 1400 x 600; biurko wykonać w kolorze mahoń - obrzeża blatu biurka należy wykończyć listwą drewnianą o profilu półwałka (tj. zaokrąglenie) doklejonego do blatu w tym samym kolorze (lub podobne rozwiązania); szuflady osadzić na prowadnicach rolkowych i wyposażyć w uchwyty meblowe metalowe w kolorze srebrnym mocowane w dwóch punktach; górna szuflada ma być zamykana na zamek patentowy meblowy; tylna ścianka biurka ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 230 mm mocowana od dolnej krawędzi blatu celem wzmocnienia; krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; pakować w opakowania bezpośrednie z tektury falistej i folii

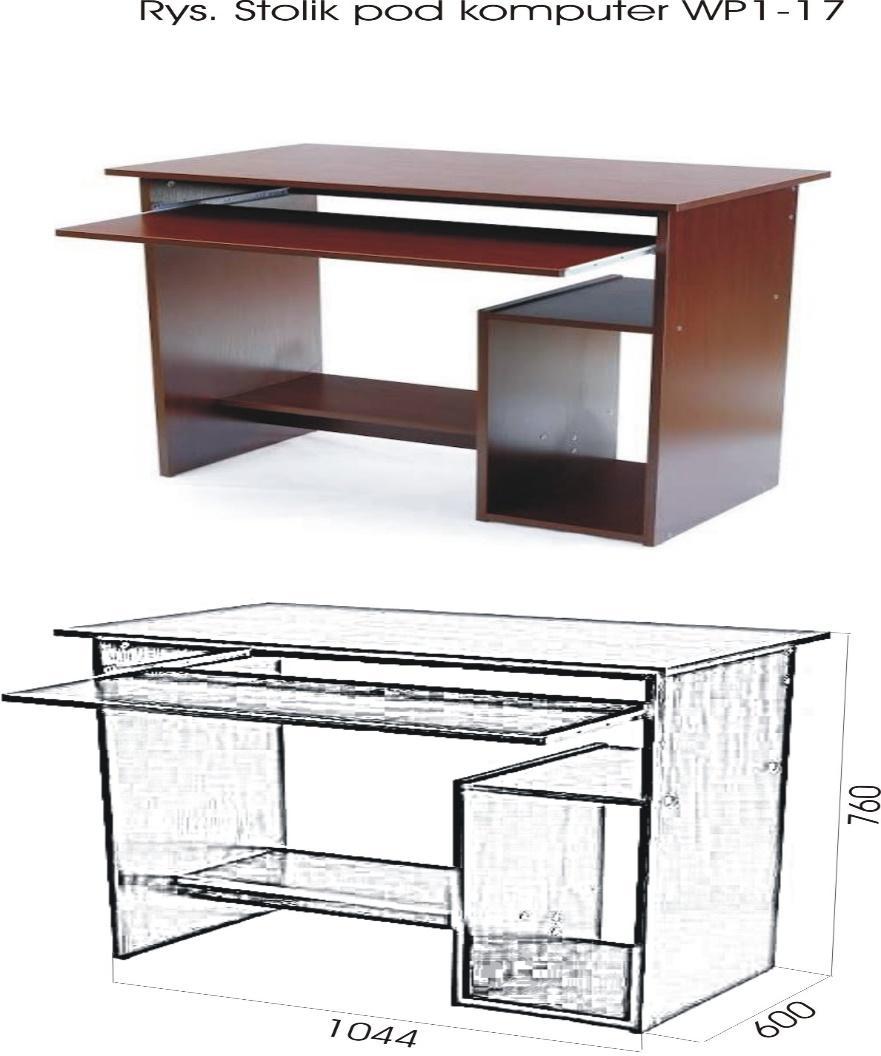

36 B Stolik pod komputer 1044x600x760 WP szt. 1 stolik ma być wykonany wg załączonego rysunku nr WP1-17; stolik ma być wykonany w następujących wymiarach (dł.x gł.x wys.) 1044x600x760; blat pod klawiaturę należy osadzić na prowadnicach rolkowych; w szafce stolika należy zamontować jedną półkę, dzielącą szafkę na równe części ; - obrzeża blatu stolika należy wykończyć listwą drewnianą o profilu półwałka (tj. zaokrąglenie) doklejonego do blatu w tym samym kolorze (lub podobne rozwiązania); - blat stolika ma być wykonany z płyty meblowej w kolorze Mahoń o gr. 28 mm; - tylna ścianka biurka ma być wykonana z płyty meblowej o gr. 18 mm tzw. blenda o wys. 230 mm mocowana od dolnej krawędzi blatu celem wzmocnienia; - krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; elementy stolika mają być wykonane z płyty meblowej mahoń o grub. 18 mm; od spodu zamontować ślizgacze biurowe; pakować w opakowania bezpośrednie z tektury falistej i folii.

37 B Stolik dla dzieci - szt. 2 - stolik drewniany, edukacyjny dla dzieci; - stolik wykonany winien być z drewna litego sosnowego w kolorze naturalnej sosny; - udźwig blatu min. 80 kg; - wymiary jak na załączonym poniżej rys. poglądowym, wzór zbliżony do przedstawionego; - proponowany przez Oferenta wzór stolika proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); pakować w opakowania bezpośrednie z tektury falistej i folii. B Krzesełko dla dzieci - szt. 6 - krzesełko drewniane dla dzieci; - krzesełko wykonane winno być z drewna litego sosnowego w kolorze naturalnej sosny; - udźwig blatu min. 90 kg; - wymiary jak na załączonym poniżej rys. poglądowym, wzór zbliżony do przedstawionego; - proponowany przez Oferenta wzór krzesełka proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); pakować w opakowania bezpośrednie z tektury falistej i folii.

38 B Szafka wisząca przeszklona - szt. 4 - szafka ma być wykonana wg załączonego rysunku ; - szafka ma być wykonana z płyty meblowej o kolorze dąb górski o gr 18mm o wymiarach przedstawionych na załączonym rysunku; - drzwiczki szafki mają być oszklone szkłem przeźroczystym zamykane na zamek meblowy patentowy i zamontować uchwyty w dolnej części; - tylna ścianka gabloty ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana w wpuście na wkręty; - z tyłu gabloty zamontować trzy uchwyty do zawieszania na ścianę; - w prawym tylnym(od ściany) rogu spodu szafki winien być wykonany przepust kablowy o średnicy fi 60 mm (z zamontowanym przepustem z tworzywa sztucznego w kolorze harmonizującym do wzornika płyty); - pakować w opakowania bezpośrednie z tektury falistej i folii;

39 B Ławka- skrzynka - szt. 4 - ławka drewniana wykonana z drewna sosnowego ze skrzynią na materiały edukacyjne - wieko skrzyni winno być zamontowane na zawiasach puszkowych; - udźwig wieka min. 100 kg; - wieko winno być unoszone na podnośnikach gazowych min. 80N zamontowanych po obu stronach wieka ; - siedzisko wieko winno być umieszczone na wysokości 400 mm; - rama stelaża ławki winna wystawać po obu bokach tworząc wygodne uchwyty do przenoszenia; - dno skrzyni winno być wzmocnione od spodu przynajmniej dwiema listwami wzmacniającymi rozmieszczonymi symetrycznie; - ławka skrzynia wina być wykonana z drewna litego w kolorze naturalnej sosny.

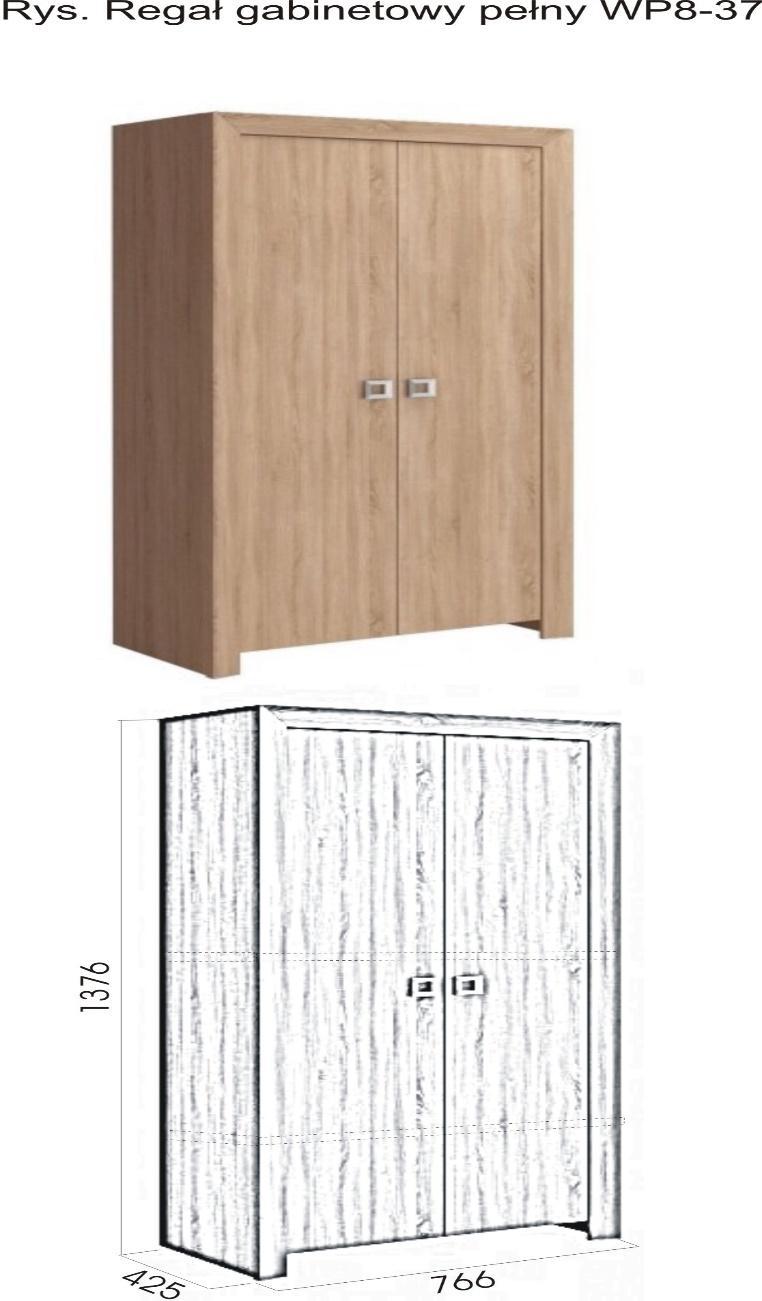

40 B Regał gab. drewniany z drzwiczkami 1376x766x425 WP szt. 1 regał ma być wykonany wg załączonego rysunku WP8-37; regał ma być wykonany w wymiarach (wys.x szer.x gł.) 1376x766x425; drzwi regału mają być zamykane na zamek patentowy meblowy; drzwi regału mają być osadzone na zawiasy puszkowe fi 35 samozamykające się wraz z uchwytem meblowym srebrnym mocowanym w dwóch punktach; w wewnętrznej części regału należy zamontować dwie półki; - tylna ścianka regału ma być wykonana z płyty wiórowej laminowanej o grub. od 8-12 mm mocowana wpuście na wkręty; regał ma być wykonany z płyty meblowej mahoń o gr. 18 mm; - krawędzie mebla okleinować okleiną PCV o gr. 0,8-1 mm; od spodu montować ślizgacze meblowe; pakować w opakowania bezpośrednie z tektury falistej i folii

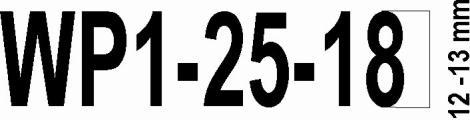

41 B WZÓR ZNAKOWANIA SPRZĘTU Legenda: WP 1-27 oznacza symbol danego sprzętu kwaterunkowego, natomiast liczba 18 oznacza rok produkcji. Litery i cyfry w znakach winny mieć wielkość określona w wyżej wymienionym wzorze (wysokość znaków mm).

42 W przypadku zastosowania znakowników do wybijania liter i cyfr na przedmiotach metalowych dopuszcza się odstępstwa od kształtu i wielkości znaków stosownie do możliwości technicznych wykorzystywanych znakowników W/w meble posiadające oznakowanie WP mają być oznakowane trwałym znakiem numeru katalogowego i roku produkcji //, zgodnie z obowiązującymi w wojsku przepisami. W zależności od rodzaju sprzętu i użytego materiału należy namalować farbą olejną lub drukarską, bądź oznakować cechownikiem kauczukowym w taki sposób, aby oznakowany przedmiot nie został uszkodzony i zeszpecony. Szafy, biurka, regały i stoły należy oznakować na boku patrząc od frontu z prawej strony od góry przy tylnej ściance, krzesła i fotele należy oznakować pod spodem siedziska krzesła.

43 CZĘŚĆ II - Sprzęt ma być oznakowany w przypadku nieoznakowanego sprzętu, nie będziemy przyjmować dostawy do magazynu. - Wszystkie rysunki mebli są rysunkami poglądowymi i stanowią przykład wykonania konkretnego mebla. - Każdy sprzęt w nazwie ma przypisane konkretne WP i kod kreskowy danego sprzętu. B.3. Charakterystyka sprzętu kwaterunkowego metalowego. B.3.1. Kosz na śmieci metalowy WP1 40 szt kosz ma być wykonany zgodnie z załączonym rysunkiem WP1 40 ; - kosz powinien by wykonany z blachy stalowej czarnej o gr. min.2 mm; - kosz ma stać na nóżkach z blachy czarnej; - w dolnej części kosza mają być wywiercone otwory w dwóch rzędach; - w górnej części kosza ma być zamontowany uchwyt jak na rysunku; - kosz ma być pomalowany farbą proszkową /kolor ciemno szary/.

44 B.3.2. Wieszak metalowy stojący WP 1 43 szt wieszak ma być wykonany zgodnie z załączonym rysunkiem WP 1 43; - wieszak ma być wykonany w następujących wymiarach : wysokość min mm, szerokość podstawy min.460 mm ; - wieszak ma być wykonany z rurki stalowej okrągłej min. 24 mm max. 26 mm o gr. ścianki 2 mm natomiast korona wieszaka z rurki stalowej okrągłej min. 14 mm max 16 mm o gr. ścianki 2 mm; - korona wieszaka ma być zakończona gałkami z tworzywa PCV; - nóżki wieszaka zakończyć stopkami z tworzywa sztucznego; - wieszak ma być pomalowany farbą proszkową w kolorze czarnym ; - korona wieszaka powinna posiadać minimum 4 kołki wieszakowe ; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.3. Taboret koszarowy WP2-30 szt taboret wykonać wg załączonego rysunku WP2-30 ; - siedzisko ma być wykonane ze sklejki szkutniczej wodoodpornej o gr. 10 mm na bazie żywicy fenelowej (wg PN-EN 636, klasa techniczna EN 636-3); - pakować w opakowania bezpośrednie z tektury falistej i folii. - narożniki siedziska mają być zaokrąglone; - stelaż taboretu ma być pomalowany farbą proszkową w kolorze jasno szarym; - stelaż wykonać z rury czarnej b/sz o wymiarach fi 16 x 2 mm ; - nóżki taboretu zamknąć stopkami z tworzywa sztucznego;

45 - mocowanie siedziska do stelaża wykonać nitami aluminiowymi na każdą nogę; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.4. Szafa na odzież metalowa WP 2-34 szt szafa ma być wykonana zgodnie z rysunkiem WP2-34 ; - szafa ma być wykonana w następujących wymiarach 1850 x 800 x 520 mm z blachy czarnej o gr. min od 1,2 do 1,5 mm ; - wysokość nóżek 70 mm; - wewnątrz szafy w części górnej ma być zamontowana półka oraz drążek metalowy przeznaczony do zawieszania ubrań; - w drzwiczkach szafy mają być wykonane otwory wentylacyjne; - szafa ma posiadać dwoje drzwiczek, zamykanych na skobelki z otworami z możliwością zamykania na kłódkę dopuszcza się zastosowanie zamka ryglowego zamiast skobelka; - na drzwiczkach mają być umieszczone ramki na identyfikatory;

46 - szafa ma być wykonana w sposób estetyczny i ma być pomalowana farbą proszkową /kolor jasno szary/; - nóżki szafy mają być zabezpieczone przed uszkodzeniem podłoża; - pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.5. Szafka przyłóżkowa żołnierska metalowa WP2-24 szt szafka ma być wykonana zgodnie z rysunkiem WP2-24 ; - szafka ma być wykonana w następujących wymiarach 800 x 390 x 360 mm / wys. x szer. x gł. / z blachy czarnej o gr. min 1,25 mm ; - wysokość nóżek 160 mm wykonane z rury fi 22, zakończone stopkami z PCV (kolor czarny); - szafka ma być wykonana z prostym blatem ; - w drzwiczkach szafki oraz szufladzie mają być zamontowane gałki (kolor czarny); - szafka ma posiadać szufladę dwudziałową ( z przegrodą)wysuwaną na prowadnicach rolkowych ; - szafka ma być zamykana na zatrzask magnetyczny; - w szafce ma być zamontowana na stałe 1 półka;

47 - na tylnej ściance szafki wykonać otwory wentylacyjne (do uzgodnienia z zamawiającym); - szafki mają być pomalowane farbą proszkową w kolorze jasno szarym. Pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.6. Regał magazynowy-metalowy WP 2 7 -szt regał ma być wykonany zgodnie z załączonym rysunkiem WP2-7; - regał ma być wykonany z kątownika perforowanego o wymiarach 2000 x 1000 x 500 mm ; - do zamontowania pięciu półek w regale należy dostarczyć dziesięć kątowników o dł mm i dziesięć kątowników o dł. 500 mm oraz kpl. śrub do montażu, - półki do regału mają być wykonane ze sklejki o gr. min 10 mm/ wytrzymałość półki min 150 kg ; - regał ma być pomalowany farbą proszkową w kolorze jasno szarym; - do regału metalowego należy dostarczyć blaszki z nacięciami, na których będą się opierały nogi regału. Nogi są wykonane z kątownika perforowanego i bez takiego zabezpieczenia uszkadzałyby podłoże na którym będzie postawiony regał. Wykorzystywane także są do stabilizacji regału. Dopuszcza się inne rozwiązanie zabezpieczenia nóg regału przed niszczeniem podłoża oraz regulacji w celu stabilizacji regału. - z tyłu regału należy zamontować przynajmniej jedno skośne stężenie (po przekątnej wysokości) wzmacniające stabilność regału oraz po jednym stężeniu skośnym na każdym boku regału (po przekątnej przynajmniej dwóch półek); - proponowany przez Oferenta wzór regału proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do

48 wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.7. Łóżko koszarowe- uniwersalne WP2-27 szt łóżko ma być wykonana zgodnie z rysunkiem WP2-27; - łóżko ma być wykonane w następujących wymiarach 2000 x 800 x 890 mm /dł. x szer. x wys. / ; - stelaż podstawowy łóżka wykonany z kątownika 45x45x5; - nogi łóżka wykonane z rury fi28x2; - szczyty łóżka wykonane z rury fi 28x2 i pręta fi 16 składającego się na podstawę łóżka; - wkład łóżka ma być sprężynowy ocynkowany; - łóżko ma być składane (wzór łóżka dostępny u zamawiającego); - stopki łóżka przystosowane do piętrowania łóżek; - na tylnym szczycie łóżka umieścić dwa uchwyty wieszakowe a na przednim tabliczkę na identyfikator ( uchwyty wieszakowe przymocować do ruchomych

49 prętów tak aby można było nimi obracać w przypadku składowania łóżek); - łóżka mają być pomalowane farbą proszkową w kolorze jasno szarym.; - pakować w opakowania bezpośrednie z tektury falistej i folii. Szczegół główka i stopka ramy łóżka B.3.8. Regał bibliot. met. jednostronny jednosegment. WP3-43 -szt regał biblioteczny ma być wykonany wg załączonego rysunku WP3-43 ; - regał ma być wykonany w następujących wymiarach /wys. x szer. x gł./ nie mniej niż 2000 x 1000 x 300 mm;

50 - regał ma być jednostronny wyposażony w przegródki i podpórki do książek i innych dokumentów; - regał ma posiadać możliwość łączenia regałów dwustronnie należy dostarczyć komplet śrub, które umożliwią łączenie regałów (min.w trzech punktach po każdej stronie; - szkielet regału ma być wykonany z blachy stalowej o gr. 2,5mm, profilu zamkniętego oraz wzmocniony 3 wspornikami stabilizacyjnymi; - regał ma posiadać 6 półek z blachy stalowej o gr. min.0,8 mm przestawnych co 30 mm - półki do regału mają mieć wytrzymałość min 100 kg/max 120kg przy 6 półkach obciążenie regału max 720 kg ; - pozostałe elementy regału wykonać z blachy stalowej o gr. 0,6-1,5 mm; - półki w regale mają być wyposażone w podpórki w ich tylnej części zabezpieczające przed wypadaniem książek, segregatorów itp.(zgodnie z rys. nr 12 a) ; - regał ma być pomalowany farbą proszkową w kolorze jasno szarym; - nóżki regału należy tak zabezpieczyć aby nie rysowały podłoża; - proponowany przez Oferenta wzór regału proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel );

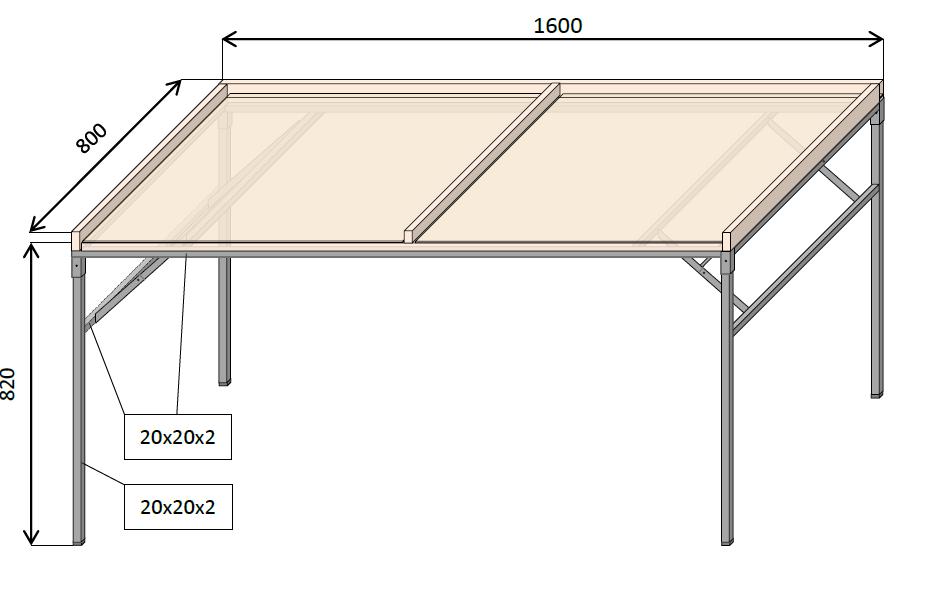

51 - pakować w opakowania bezpośrednie z tektury falistej i folii. B.3.9. Stół do czyszczenia broni WP2-9 szt stół wykonać wg załączonego rysunku WP2-9 ; - stół do czyszczenia broni o wymiarach 820x1600x800mm (wys. x szer. x gł.) - konstrukcja stołu: nogi wykonane z profilu stalowego o przekroju czworokątnym wymiar 25x25mm gr. 2mm, a pozostałe elementy stelażu z profilu stalowego o przekroju 20x20mm gr. 2mm. - stelaż stołu malowany proszkowo w kolorze czarnym. - blat wykonany z płyty wiórowej laminowanej o gr. 18 mm wyłożony i wyklejony gumolitem lub innym materiałem odpornym na olej. - blat stołu łączony ze stelażem za pomocą 4 wkrętów M6 zagłębionymi w stelażu, wkręcanych we wkrętkę (mufę) M6x17 mocowaną do blatu (po dwa na bok stołu). Otwory pod wkręt zaślepione zaśplepkami PCV. - na krawędziach blatu stołu i na środku stołu zamocowana drewniana listwa o przekroju czworokątnym wymiar 30x20mm lakierowana. - nogi składane mechanizmem sprężynowym, zakończone ślizgaczami meblowymi. Mechanizm sprężynowy musi być zabezpieczony przed samoczynnym otwieraniem nóg podczas przenoszenia stołu. - pakować w opakowania bezpośrednie z tektury falistej i folii.

52 B Wieszak stojący wielokołowy metalowy WP2-35 -szt wieszak ma być wykonany wg załączonego rysunku WP2-35 ; - wieszak ma być wykonany w następujących wymiarach1800x1900x650 (wys. x dł. szer.).; - podstawowa konstrukcja wykonana z rury stalowej czarnej 25x2 b/sz oraz 22x2mm; - wieszaki wykonać z pręta stalowego fi 16 mm; - wieszak ma posiadać po 11uchwytów wieszakowych na 1 stronę; - uchwyty wieszaka mają być zakończona gałkami z tworzywa PCV; - wieszak ma być składany (wzór wieszaka dostępny u zamawiającego); - wieszaki mają być pomalowane farbą proszkową w kolorze jasno szary; - pakować w opakowaniach bezpośrednich z tektury falistej i folii.

53 B Fotel biurowy obrotowy z reg. podnos. na mp WP1-5 -szt. 5 - fotel ma być wykonany wg załączonego rysunku WP1-5 ; - fotel ma posiadać następujące wymiary- wys. siedziska min mm, szer. siedziska min.490 mm, gł. siedziska min. 500 mm, wys. oparcia min. 580 mm z tolerancją (+/- 20 mm) si; - siedzisko z regulacja wysokości i wychylenia przód tył; - fotel ma mieć podstawę pięcioramienną chromowaną ; - zastosować mechanizm SYNCHRO umożliwiający wychylanie samego oparcia oraz siedziska z oparciem przód-tył wraz z aktualnym atestem; - regulacja podnoszenia pneumatyczna za pomocą dźwigni;

54 - fotel ma posiadać regulowane (góra-dół, prawo-lewo, przód-tył) podłokietniki z nakładkami wykończonego tworzywem sztucznym, (zakres regulacji wysokości podłokietnika min. 70 mm); - fotel winien posiadać składany podnóżek wysuwany na długość 310 mm ze skokiem 40 mm - regulowane oparcie z zagłówkiem wykończone materiałem umożliwiającym prawidłową wentylację pleców i siedziska, zapobiegający poceniu się podczas długotrwałej pracy przy komputerze w kolorze czarnym (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.); - zagłówek winien posiadać regulacje wysokości i wychylenia; - siedzisko w kolorze czarnym - fotel ma mieć profilowane podparcie lędźwi; - fotel ma posiadać blokadę oparcia w pozycji pracy; - fotel ma posiadać samohamowne kółka do powierzchni twardych ; - fotele złożone pakować w opakowania bezpośrednie z tektury falistej i folii. - fotel winien być dostosowany do osób o wzroście ok. 145 do 200 cm, udźwig minimum 150 kg, - proponowany przez Oferenta wzór fotela proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór fotela przedstawić przy ul. Ligockiej 4 (Tel ); - Przedstawić certyfikat o trudnopalności tkaniny obiciowej.

55

56 B Krzesła obrotowe z reg. podnoszeniem WP1-16 -szt krzesło ma być wykonane wg załączonego rysunku WP1-16; - krzesło ma mieć podstawę pięcioramienną chromowaną ; - krzesło ma posiadać następujące wymiary szer. min 460 mm, gł. min.470 mm, wys. oparcia min. 490 mm, szer. oparcia min. 420 mm. Wysokość całkowita min. 960mm, max 1140 mm z tolerancją (+/- 20 mm); - zastosować mechanizm typu CPT wraz z aktualnym atestem; - krzesło ma posiadać regulowane w pionie podłokietniki z miękkimi nakładkami; - siedzisko szkielet ma być wykonany z min. 6 warstwowej sklejki bukowej o gr min. 9 mm obłożony gąbką o gęstości min. 25kg/m3 gr min. 40mm + min. 20 mm element profilujący; - oparcie -szkielet ma być wykonany z tworzywa sztucznego obłożony gąbką o gęstości min. 21kg/m3 gr min. 40mm + min. 20 mm element profilujący; - do obicia krzesła należy zastosować tkaninę obiciową tapicerską odporną na ścieranie w kolorze szarym (próbki z wzorem tkaniny i odcieniem do uzgodnienia z zamawiającym 5 szt.); - krzesło ma mieć możliwość blokady oparcia w wybranej pozycji; - krzesło ma mieć regulowaną wysokość krzesła i oparcia; - krzesło ma posiadać samohamowne kółka do powierzchni twardych; - krzesła złożone pakować w opakowania bezpośrednie z tektury falistej i folii. - krzesło winno być dostosowane do osób o wzroście ok. 145 do 200 cm, udźwig minimum 150 kg, - proponowany przez Oferenta wzór krzesła proszę dostarczyć do wglądu u zamawiającego przed podpisaniem umowy, produkcją i dostawa do wszystkich miejsc dostaw. Wzór krzesła przedstawić przy ul. Ligockiej 4 (Tel ); - Przedstawić certyfikat o trudnopalności tkaniny obiciowej.

57

58 B WZÓR ZNAKOWANIA SPRZĘTU Legenda: WP 2-27 oznacza symbol danego sprzętu kwaterunkowego, natomiast liczba 18 oznacza rok produkcji. Litery i cyfry w znakach winny mieć wielkość określona w wyżej wymienionym wzorze (wysokość znaków mm). W przypadku zastosowania znakowników do wybijania liter i cyfr na przedmiotach metalowych dopuszcza się odstępstwa od kształtu i wielkości znaków stosownie do możliwości technicznych wykorzystywanych znakowników W/w meble mają być oznakowane WP trwałym znakiem numeru katalogowego i roku produkcji /rysunek /, zgodnie z obowiązującymi w wojsku przepisami. W zależności od rodzaju sprzętu i użytego materiału, należy namalować farbą olejną lub drukarską, bądź oznakować cechownikiem kauczukowym w taki sposób, aby oznakowany przedmiot nie został uszkodzony i zeszpecony. Taborety oznakować pod spodem siedziska. Kosze należy oznakować na boku z prawej strony od góry przy tylnej ściance. Wieszaki, stojaki i regały należy oznakować wzdłuż słupka przy podstawie. Szafy należy oznakować na boku patrząc od frontu z prawej strony od góry przy tylnej ściance.

59 CZĘŚĆ III - Sprzęt ma być oznakowany w przypadku nieoznakowanego sprzętu, nie będziemy przyjmować dostawy do magazynu. - Wszystkie rysunki mebli są rysunkami poglądowymi i stanowią przykład wykonania konkretnego mebla. - Każdy sprzęt w nazwie ma przypisane konkretne WP i kod kreskowy danego sprzętu. B.4. Charakterystyka sprzętu kwaterunkowego polowego. B.4.1. Taboret polowy składany z metalową podst. WP5-7 - szt taboret ma być wykonany wg załączonego rysunku WP5-7 ; - taboret ma być wykonany zgodnie z wymiarami przedstawionymi na rysunku; - taboret ma być składany; - stelaż taboretu ma być wykonany z rury stalowej fi 18 mm x 2mm; - stelaż taboretu ma być pomalowany farbą proszkową w kolorze khaki; - w górnej części stelaża pod siedziskiem należy zamontować dwa pręty po obu stronach uniemożliwiające zsuwanie się siedziska; - siedzisko należy wykonać z brezentu lub tkaniny poliestrowej PCV impregnowanej w kolorze khaki; - taboret ma mieć wytrzymałość na obciążenie min. 150 kg.; - obrzeże siedziska należy dodatkowo obszyć taśmą polipropylenową o szer. 25 mm w celu wzmocnienia; - po obu stronach siedziska na jego końcach należy zamontować po pięć metalowych oczek ze stali nierdzewnej lub innego metalu odpornego na korozję min. 10 mm do przewlekania elastycznego sznura mocującego siedzisko do stelaża; - sznur mocujący elastyczny ma być w oplocie jedwabnym z polipropylenu o gr. 6-8 mm w kolorze czarnym o wytrzymałości min. 200 kg. na 1 mb o długości zapewniający swobodną regulację napięcia siedziska ; - końcówki sznura mają być zabezpieczone odkuwkami ze stali nierdzewnej lub z tworzywa; - w celu potwierdzenia, że oferowane siedzisko odpowiada wymaganiom określonym w SIWZ wykonawca wraz z ofertą ma obowiązek dostarczyć 1 sztukę siedziska; - siedzisko taboretu polowego ma posiadać atest Państwowego Zakładu Higieny z dokładnym określeniem, że może być stosowane w koszarach wojskowych i kontenerach wojskowych, który ;
