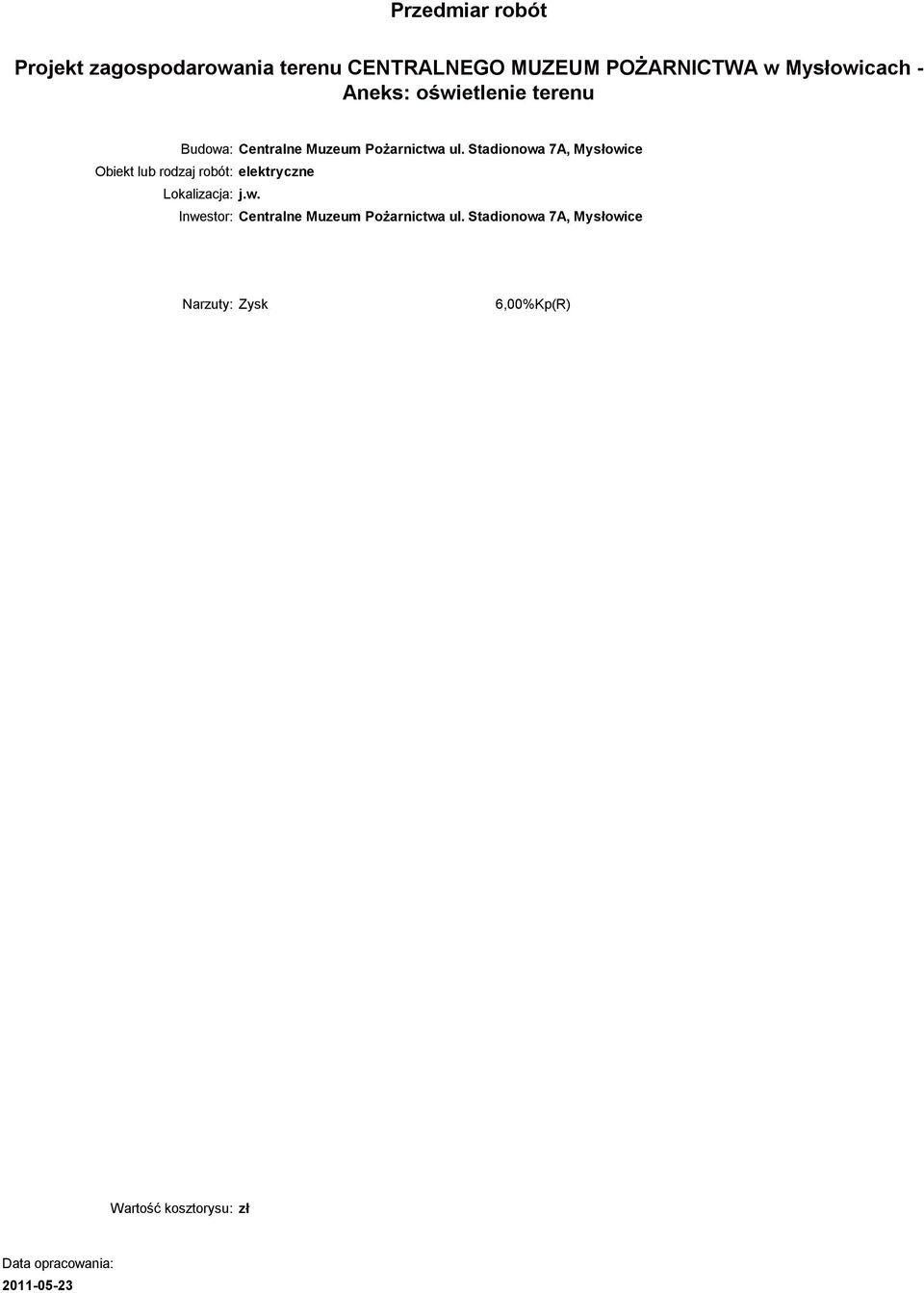

1 Przedmiar robót Mysłowicach - Aneks: oświetlenie terenu Budowa: Centralne Muzeum Pożarnictwa ul. Stadionowa 7A, Mysłowice Obiekt lub rodzaj robót: elektryczne Lokalizacja: j.w. Inwestor: Centralne Muzeum Pożarnictwa ul. Stadionowa 7A, Mysłowice Narzuty: Zysk 6,00%Kp(R) kosztorysu: zł Data opracowania:

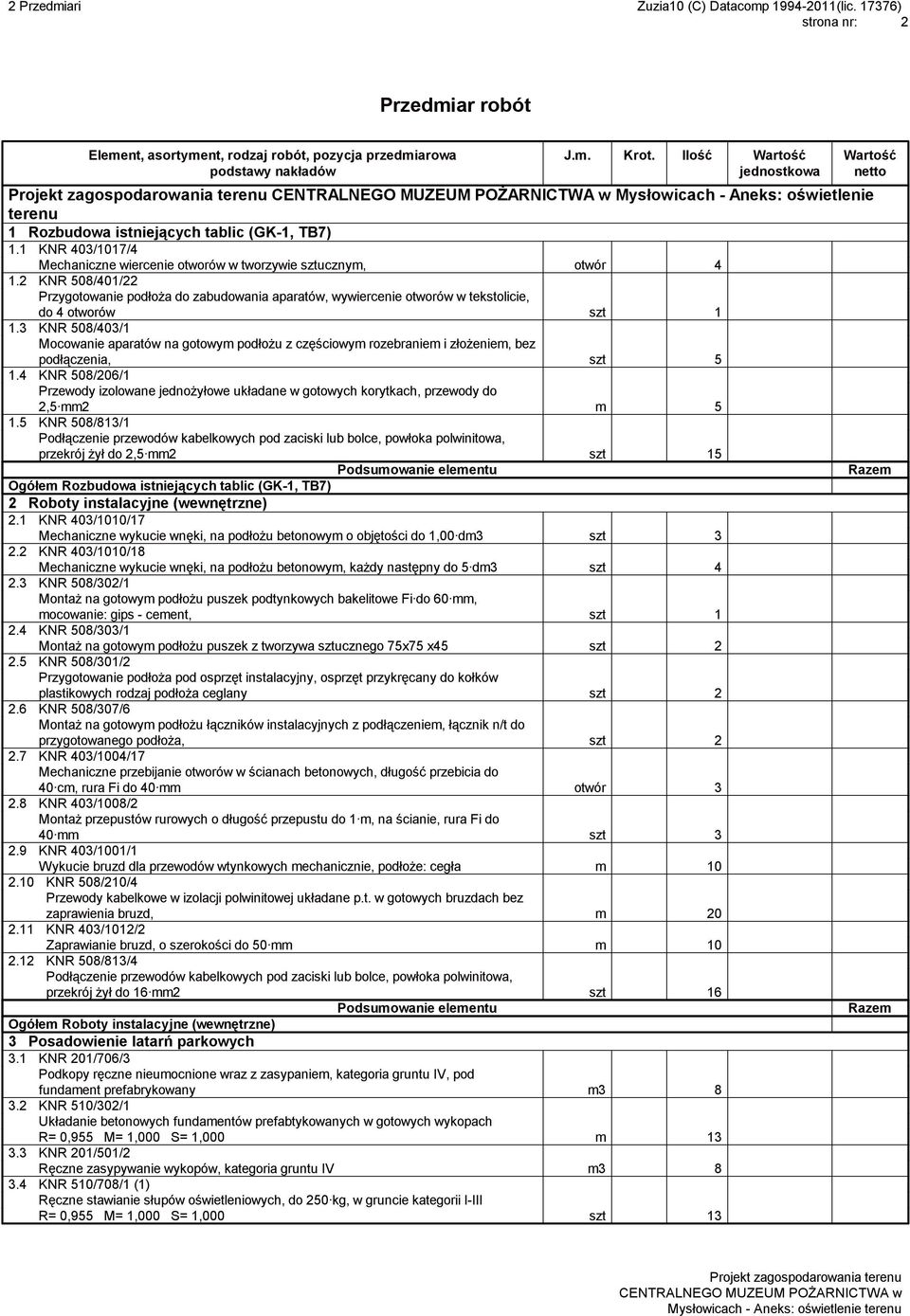

2 strona nr: 2 Przedmiar robót J.m. Krot. Ilość Mysłowicach - Aneks: oświetlenie terenu 1 Rozbudowa istniejących tablic (GK-1, TB7) 1.1 KNR 403/1017/4 Mechaniczne wiercenie otworów w tworzywie sztucznym, otwór KNR 508/401/22 Przygotowanie podłoża do zabudowania aparatów, wywiercenie otworów w tekstolicie, do 4 otworów szt KNR 508/403/1 Mocowanie aparatów na gotowym podłożu z częściowym rozebraniem i złożeniem, bez podłączenia, szt KNR 508/206/1 Przewody izolowane jednożyłowe układane w gotowych korytkach, przewody do 2,5 mm2 m KNR 508/813/1 przekrój żył do 2,5 mm2 szt 15 Ogółem Rozbudowa istniejących tablic (GK-1, TB7) 2 Roboty instalacyjne (wewnętrzne) 2.1 KNR 403/1010/17 Mechaniczne wykucie wnęki, na podłożu betonowym o objętości do 1,00 dm3 szt KNR 403/1010/18 Mechaniczne wykucie wnęki, na podłożu betonowym, każdy następny do 5 dm3 szt KNR 508/302/1 Montaż na gotowym podłożu puszek podtynkowych bakelitowe Fi do 60 mm, mocowanie: gips - cement, szt KNR 508/303/1 Montaż na gotowym podłożu puszek z tworzywa sztucznego 75x75 x45 szt KNR 508/301/2 Przygotowanie podłoża pod osprzęt instalacyjny, osprzęt przykręcany do kołków plastikowych rodzaj podłoża ceglany szt KNR 508/307/6 Montaż na gotowym podłożu łączników instalacyjnych z podłączeniem, łącznik n/t do przygotowanego podłoża, szt KNR 403/1004/17 Mechaniczne przebijanie otworów w ścianach betonowych, długość przebicia do 40 cm, rura Fi do 40 mm otwór KNR 403/1008/2 Montaż przepustów rurowych o długość przepustu do 1 m, na ścianie, rura Fi do 40 mm szt KNR 403/1001/1 Wykucie bruzd dla przewodów wtynkowych mechanicznie, podłoże: cegła m KNR 508/210/4 Przewody kabelkowe w izolacji polwinitowej układane p.t. w gotowych bruzdach bez zaprawienia bruzd, m KNR 403/1012/2 Zaprawianie bruzd, o szerokości do 50 mm m KNR 508/813/4 przekrój żył do 16 mm2 szt 16 Ogółem Roboty instalacyjne (wewnętrzne) 3 Posadowienie latarń parkowych 3.1 KNR 201/706/3 Podkopy ręczne nieumocnione wraz z zasypaniem, kategoria gruntu IV, pod fundament prefabrykowany m KNR 510/302/1 Układanie betonowych fundamentów prefabtykowanych w gotowych wykopach R= 0,955 M= 1,000 S= 1,000 m KNR 201/501/2 Ręczne zasypywanie wykopów, kategoria gruntu IV m KNR 510/708/1 (1) Ręczne stawianie słupów oświetleniowych, do 250 kg, w gruncie kategorii I-III R= 0,955 M= 1,000 S= 1,000 szt 13

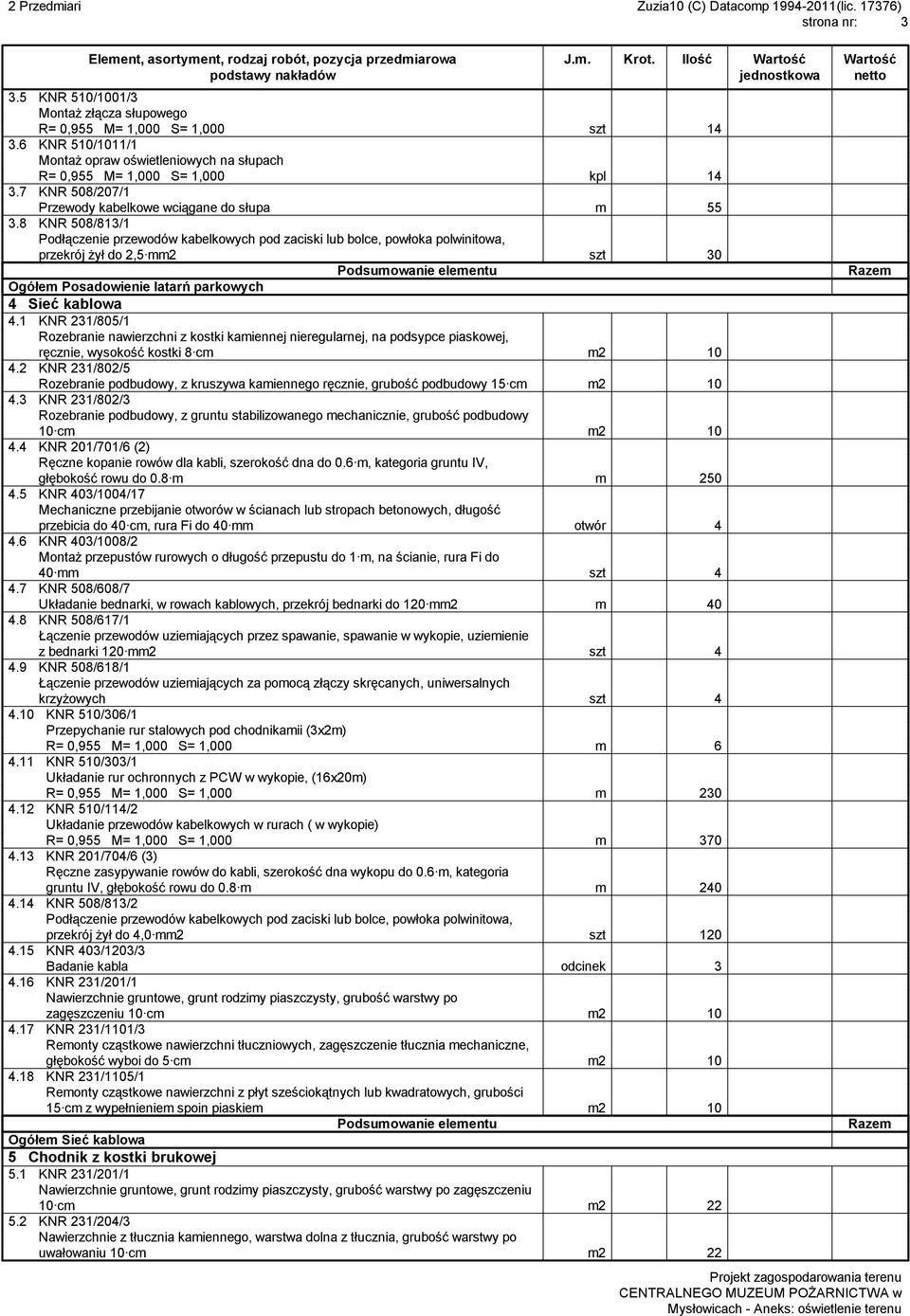

3 strona nr: 3 J.m. Krot. Ilość 3.5 KNR 510/1001/3 Montaż złącza słupowego R= 0,955 M= 1,000 S= 1,000 szt KNR 510/1011/1 Montaż opraw oświetleniowych na słupach R= 0,955 M= 1,000 S= 1,000 kpl KNR 508/207/1 Przewody kabelkowe wciągane do słupa m KNR 508/813/1 przekrój żył do 2,5 mm2 szt 30 Ogółem Posadowienie latarń parkowych 4 Sieć kablowa 4.1 KNR 231/805/1 Rozebranie nawierzchni z kostki kamiennej nieregularnej, na podsypce piaskowej, ręcznie, wysokość kostki 8 cm m KNR 231/802/5 Rozebranie podbudowy, z kruszywa kamiennego ręcznie, grubość podbudowy 15 cm m KNR 231/802/3 Rozebranie podbudowy, z gruntu stabilizowanego mechanicznie, grubość podbudowy 10 cm m KNR 201/701/6 (2) Ręczne kopanie rowów dla kabli, szerokość dna do 0.6 m, kategoria gruntu IV, głębokość rowu do 0.8 m m KNR 403/1004/17 Mechaniczne przebijanie otworów w ścianach lub stropach betonowych, długość przebicia do 40 cm, rura Fi do 40 mm otwór KNR 403/1008/2 Montaż przepustów rurowych o długość przepustu do 1 m, na ścianie, rura Fi do 40 mm szt KNR 508/608/7 Układanie bednarki, w rowach kablowych, przekrój bednarki do 120 mm2 m KNR 508/617/1 Łączenie przewodów uziemiających przez spawanie, spawanie w wykopie, uziemienie z bednarki 120 mm2 szt KNR 508/618/1 Łączenie przewodów uziemiających za pomocą złączy skręcanych, uniwersalnych krzyżowych szt KNR 510/306/1 Przepychanie rur stalowych pod chodnikamii (3x2m) R= 0,955 M= 1,000 S= 1,000 m KNR 510/303/1 Układanie rur ochronnych z PCW w wykopie, (16x20m) R= 0,955 M= 1,000 S= 1,000 m KNR 510/114/2 Układanie przewodów kabelkowych w rurach ( w wykopie) R= 0,955 M= 1,000 S= 1,000 m KNR 201/704/6 (3) Ręczne zasypywanie rowów do kabli, szerokość dna wykopu do 0.6 m, kategoria gruntu IV, głębokość rowu do 0.8 m m KNR 508/813/2 przekrój żył do 4,0 mm2 szt KNR 403/1203/3 Badanie kabla odcinek KNR 231/201/1 Nawierzchnie gruntowe, grunt rodzimy piaszczysty, grubość warstwy po zagęszczeniu 10 cm m KNR 231/1101/3 Remonty cząstkowe nawierzchni tłuczniowych, zagęszczenie tłucznia mechaniczne, głębokość wyboi do 5 cm m KNR 231/1105/1 Remonty cząstkowe nawierzchni z płyt sześciokątnych lub kwadratowych, grubości 15 cm z wypełnieniem spoin piaskiem m2 10 Ogółem Sieć kablowa 5 Chodnik z kostki brukowej 5.1 KNR 231/201/1 Nawierzchnie gruntowe, grunt rodzimy piaszczysty, grubość warstwy po zagęszczeniu 10 cm m KNR 231/204/3 Nawierzchnie z tłucznia kamiennego, warstwa dolna z tłucznia, grubość warstwy po uwałowaniu 10 cm m2 22

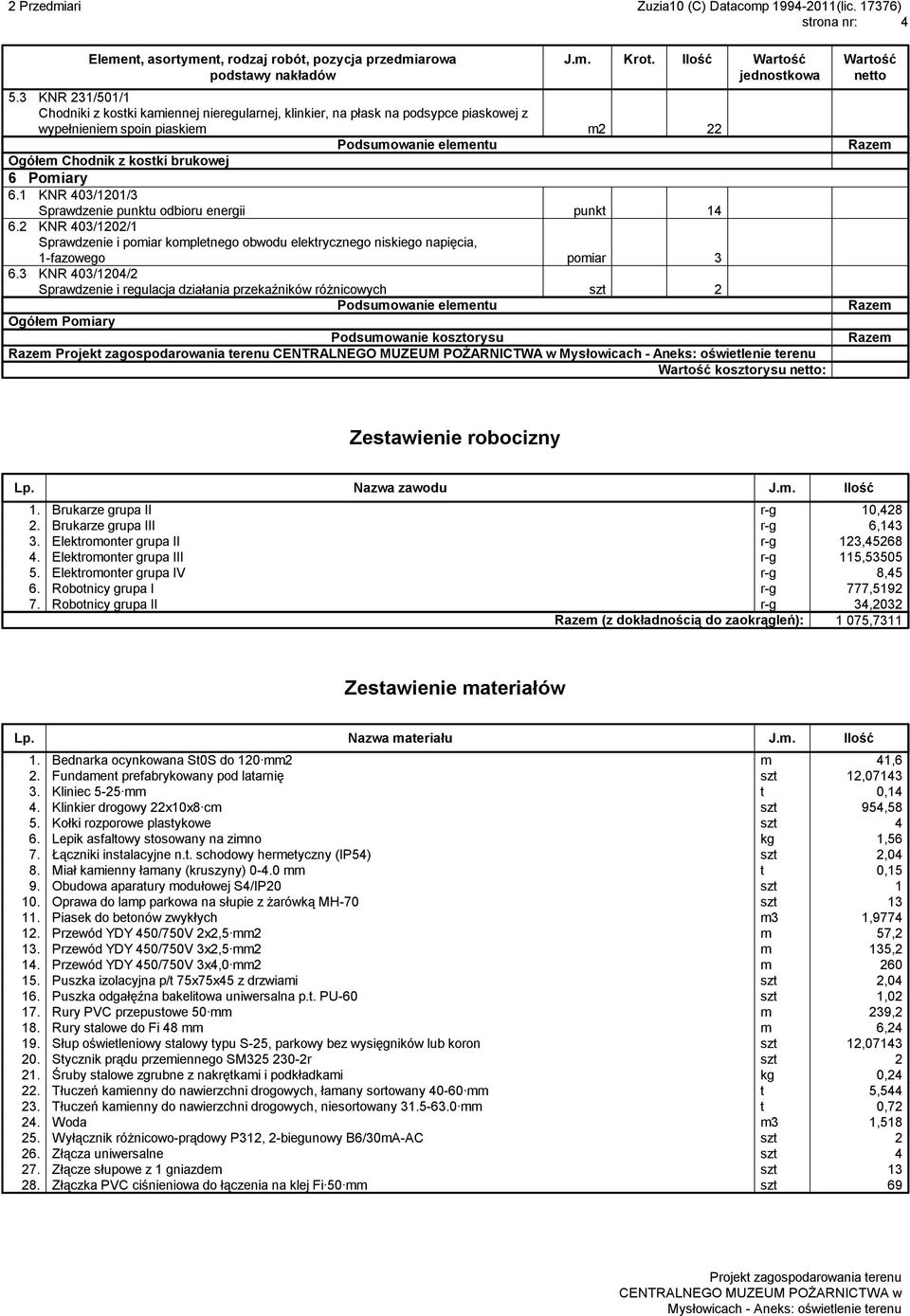

4 strona nr: 4 J.m. Krot. Ilość 5.3 KNR 231/501/1 Chodniki z kostki kamiennej nieregularnej, klinkier, na płask na podsypce piaskowej z wypełnieniem spoin piaskiem m2 22 Ogółem Chodnik z kostki brukowej 6 Pomiary 6.1 KNR 403/1201/3 Sprawdzenie punktu odbioru energii punkt KNR 403/1202/1 Sprawdzenie i pomiar kompletnego obwodu elektrycznego niskiego napięcia, 1-fazowego pomiar KNR 403/1204/2 Sprawdzenie i regulacja działania przekaźników różnicowych szt 2 Ogółem Pomiary Podsumowanie kosztorysu kosztorysu : Zestawienie robocizny Lp. Nazwa zawodu J.m. Ilość 1. Brukarze grupa II r-g 10, Brukarze grupa III r-g 6, Elektromonter grupa II r-g 123, Elektromonter grupa III r-g 115, Elektromonter grupa IV r-g 8,45 6. Robotnicy grupa I r-g 777, Robotnicy grupa II r-g 34,2032 (z dokładnością do zaokrągleń): 1 075,7311 Zestawienie materiałów Lp. Nazwa materiału J.m. Ilość 1. Bednarka ocynkowana St0S do 120 mm2 m 41,6 2. Fundament prefabrykowany pod latarnię szt 12, Kliniec 5-25 mm t 0,14 4. Klinkier drogowy 22x10x8 cm szt 954,58 5. Kołki rozporowe plastykowe szt 4 6. Lepik asfaltowy stosowany na zimno kg 1,56 7. Łączniki instalacyjne n.t. schodowy hermetyczny (IP54) szt 2,04 8. Miał kamienny łamany (kruszyny) mm t 0,15 9. Obudowa aparatury modułowej S4/IP20 szt Oprawa do lamp parkowa na słupie z żarówką MH-70 szt Piasek do betonów zwykłych m3 1, Przewód YDY 450/750V 2x2,5 mm2 m 57,2 13. Przewód YDY 450/750V 3x2,5 mm2 m 135,2 14. Przewód YDY 450/750V 3x4,0 mm2 m Puszka izolacyjna p/t 75x75x45 z drzwiami szt 2, Puszka odgałęźna bakelitowa uniwersalna p.t. PU-60 szt 1, Rury PVC przepustowe 50 mm m 239,2 18. Rury stalowe do Fi 48 mm m 6, Słup oświetleniowy stalowy typu S-25, parkowy bez wysięgników lub koron szt 12, Stycznik prądu przemiennego SM r szt Śruby stalowe zgrubne z nakrętkami i podkładkami kg 0, Tłuczeń kamienny do nawierzchni drogowych, łamany sortowany mm t 5, Tłuczeń kamienny do nawierzchni drogowych, niesortowany mm t 0, Woda m3 1, Wyłącznik różnicowo-prądowy P312, 2-biegunowy B6/30mA-AC szt Złącza uniwersalne szt Złącze słupowe z 1 gniazdem szt Złączka PVC ciśnieniowa do łączenia na klej Fi 50 mm szt 69

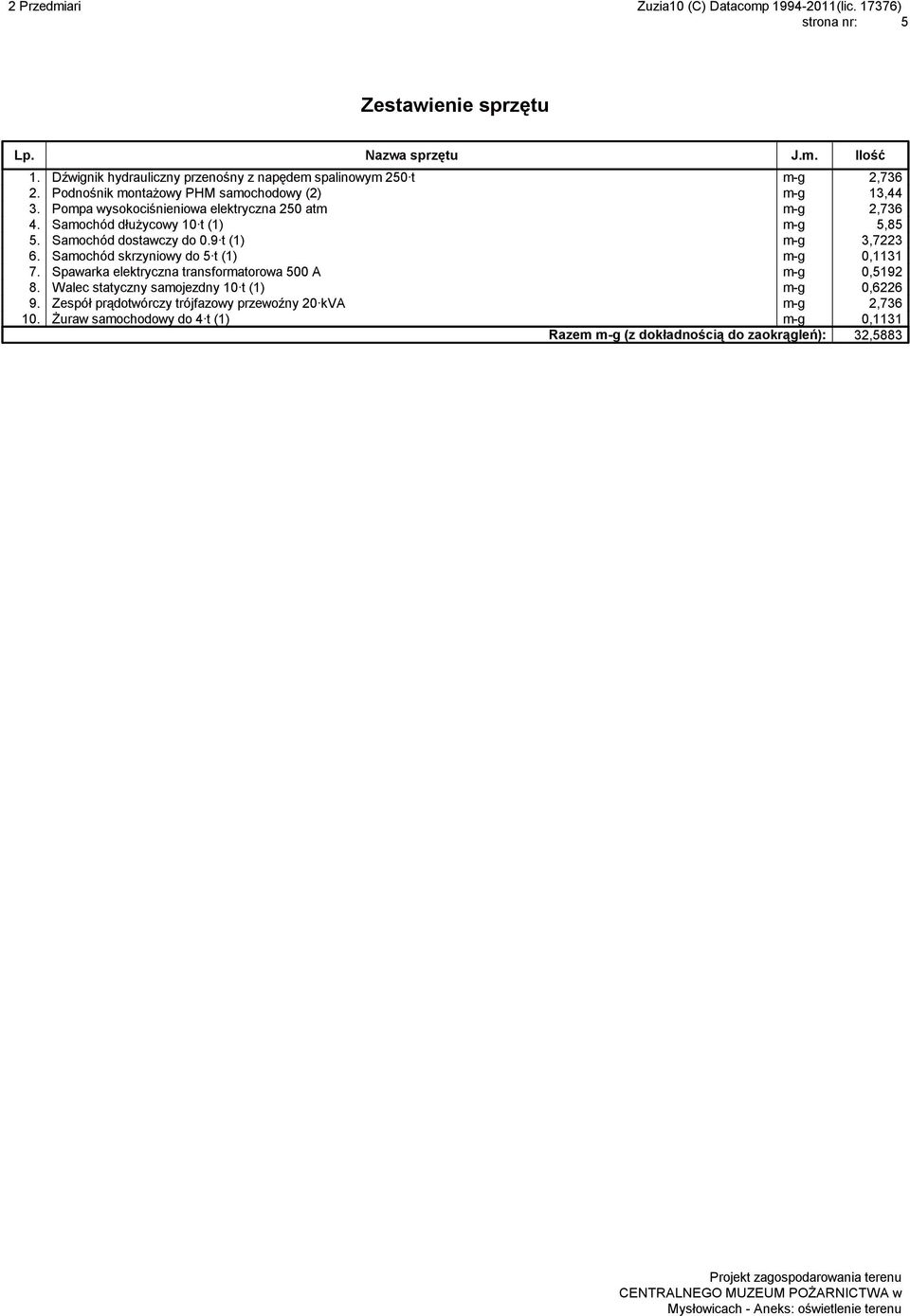

5 strona nr: 5 Zestawienie sprzętu Lp. Nazwa sprzętu J.m. Ilość 1. Dźwignik hydrauliczny przenośny z napędem spalinowym 250 t m-g 2, Podnośnik montażowy PHM samochodowy (2) m-g 13,44 3. Pompa wysokociśnieniowa elektryczna 250 atm m-g 2, Samochód dłużycowy 10 t (1) m-g 5,85 5. Samochód dostawczy do 0.9 t (1) m-g 3, Samochód skrzyniowy do 5 t (1) m-g 0, Spawarka elektryczna transformatorowa 500 A m-g 0, Walec statyczny samojezdny 10 t (1) m-g 0, Zespół prądotwórczy trójfazowy przewoźny 20 kva m-g 2, Żuraw samochodowy do 4 t (1) m-g 0,1131 m-g (z dokładnością do zaokrągleń): 32,5883
