APLIKATOR AT4103 LNMS DNMS LFNMS DFNMS NAWOŻENIE Z NAJLEPSZĄ JAKOŚCIĄ

Transkrypt

1 APLIKATOR AT4103 LNMS DNMS LFNMS DFNMS NAWOŻENIE Z NAJLEPSZĄ JAKOŚCIĄ

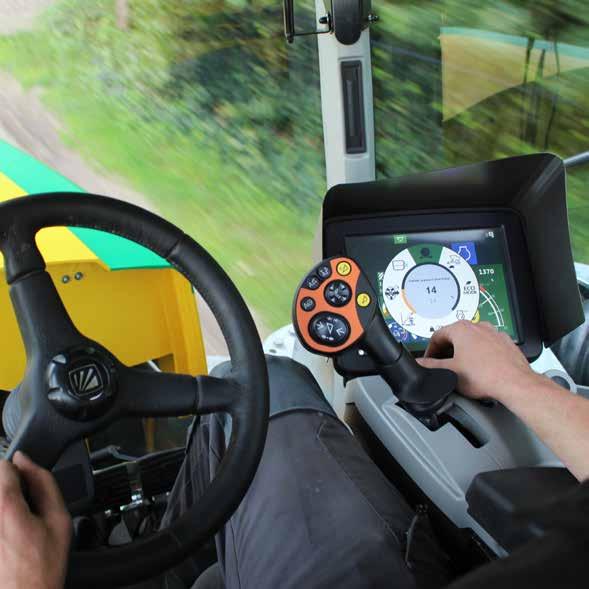

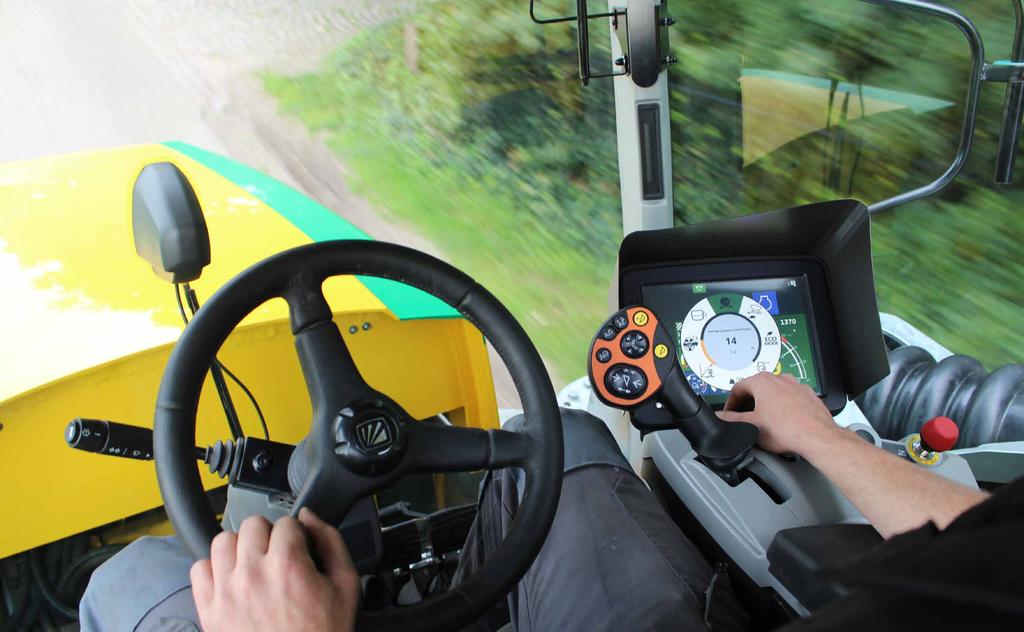

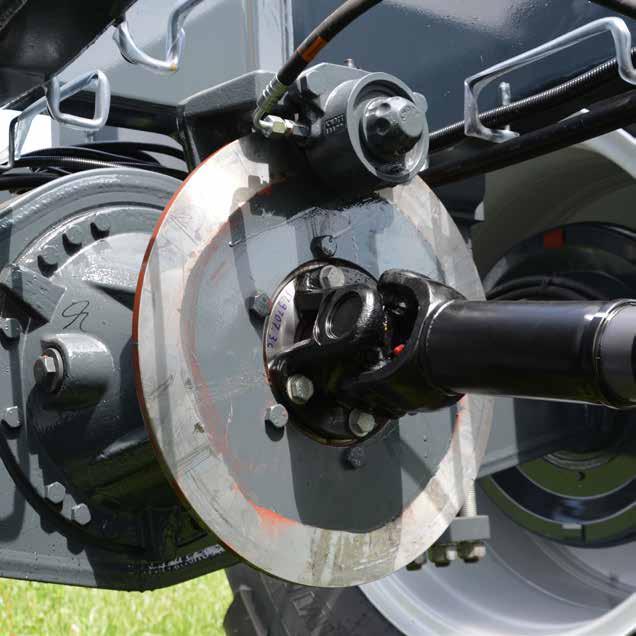

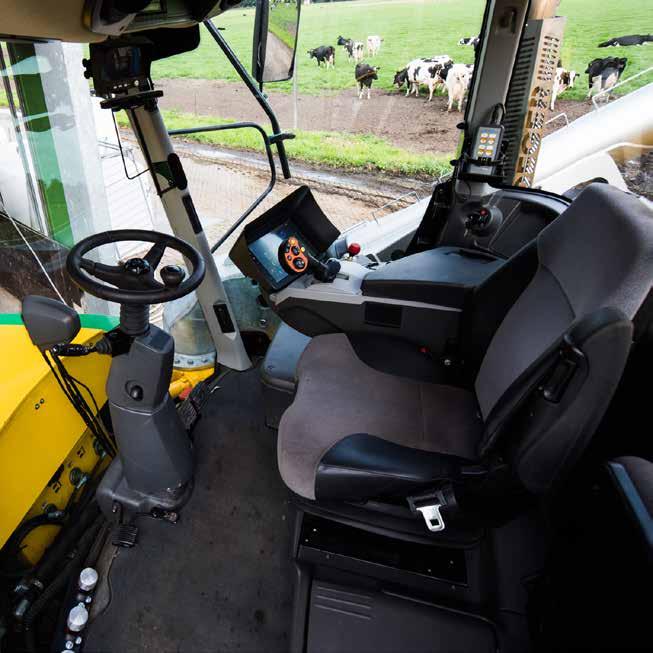

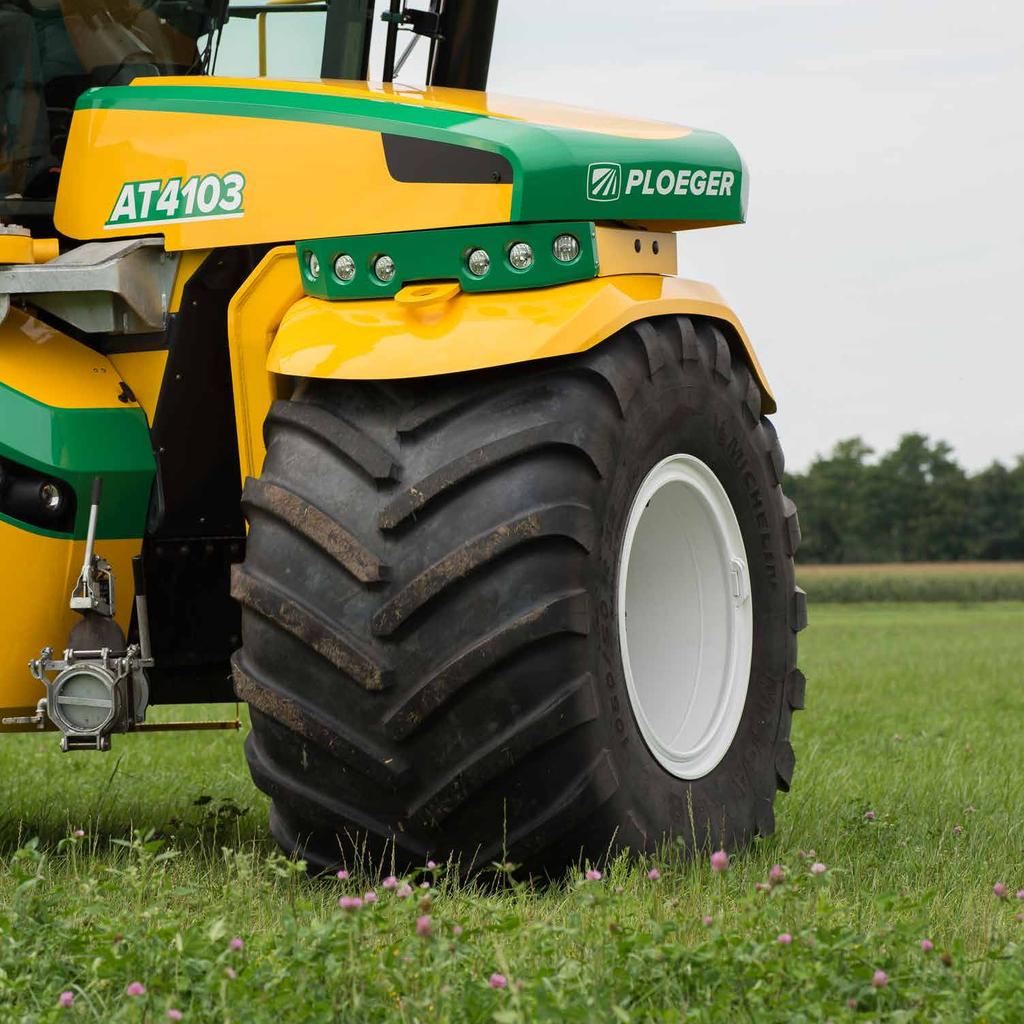

2 A PRZEDNIE KOŁO D Przednie koło z hydraulicznym napędem oraz hamulcem, wyposażone w standardową oponę Michelin Mały promień skrętu oraz regulowana siła ciągu. Lampy robocze skręcające razem z maszyną. B CENTRUM OBSŁUI E Wszystkie funkcje sterowania oraz otwory wlewowe znajdują się obok siebie, w jednym miejscu, przy wejściu do maszyny. SKRZYNIA PRZEKŁADNIOWA POMPY Skrzynia przekładniowa pompy, z czterema opcjami montażu, znajduje się pomiędzy silnikiem Diesla, a skrzynią biegów. W rezultacie moc hydrauliczna nie przechodzi przez skrzynię biegów. SILNIK DIESLA SKRZYNIA BIEÓW Bezstopniowa przekładnia CVT (ZF Eccom 5.0) ma zakres prędkości od 0 do 42 km/h. Za pomocą przycisku można przełączać między różnymi zakresami prędkości. Kierowca ma możliwość kontrolowania prędkości jazdy za pomocą pedału lub joysticka. Optymalna koordynacja między przekładnią CVT a silnikiem Diesla ogranicza zużycie paliwa do minimum. C F PODWOZIE Konstrukcja podwozia składa się z jednego kawałka wyciętych i zagiętych płyt, które następnie zostały zespawane, tworząc konstrukcję rurową. Wszystkie otwory montażowe zostały poddane obróbce laserowej. Elementy doczepiane poszczególnych systemów mogą być zamontowane do jednego podwozia, bez konieczności spawania. CHŁODZENIE Cztery systemy chłodzące zamontowane obok siebie, by chłodzić silnik Diesla, intercooler, skrzynia biegów oraz system hydrauliczny ze zwrotnym ciągiem. Łatwe w utrzymaniu i konserwacji. H I B C D E J F A I H KABINA Przestronna i luksusowa kabina Claas Vista 2 oferuje operatorowi maszyny komfortowe warunki. Innowacyjna kombinacja hydraulicznego i pneumatycznego zawieszenia zapewnia niezwykle pozytywne wrażenia podczas jazdy. Sterowanie jest proste i w zasięgu ręki. Wystarczy rzut oka na ekran pilota, by zobaczyć podsumowanie najważniejszych informacji. Wlot i wylot powietrza są zintegrowane ze stylem kabiny, co zapewnia optymalny widok na wykonywane prace. OPERATION Wsiąść i ruszać - tak zaprojektowano obsługę maszyny. Dzięki intuicyjnemu ekranowi można wybrać szereg ustawień. Ponadto dostępne jest również pokrętło, które w łatwy sposób umożliwia dostosowanie kilkunastu funkcji, na przykład: włączanie i wyłączanie modułu ECO, tempomat, maksymalna prędkość, ustawienia siły ciągu przedniego koła. Dodatkowo dostępnych jest wiele funkcji dotyczących poszczególnych systemów. Podczas pracy w polu, operator może obsługiwać wszystkie funkcje za pomocą przełączników i przycisków na przejrzystym pulpicie sterowniczym. J MECHANICZNY NAPĘD TYLNY W zależności od systemu, montowana jest mechanicznie napędzana oś tylna, odpowiednia dla wysokiego momentu obrotowego lub nośności. Oś jest wyposażona w hamulce tarczowe lub bębnowe. W standardowej wersji maszyna jest wyposażona w opony Michelin Szerokość zewnętrzna opony waha się między 3m (homologacja w Niemczech), a maksymalnie 3.35m.

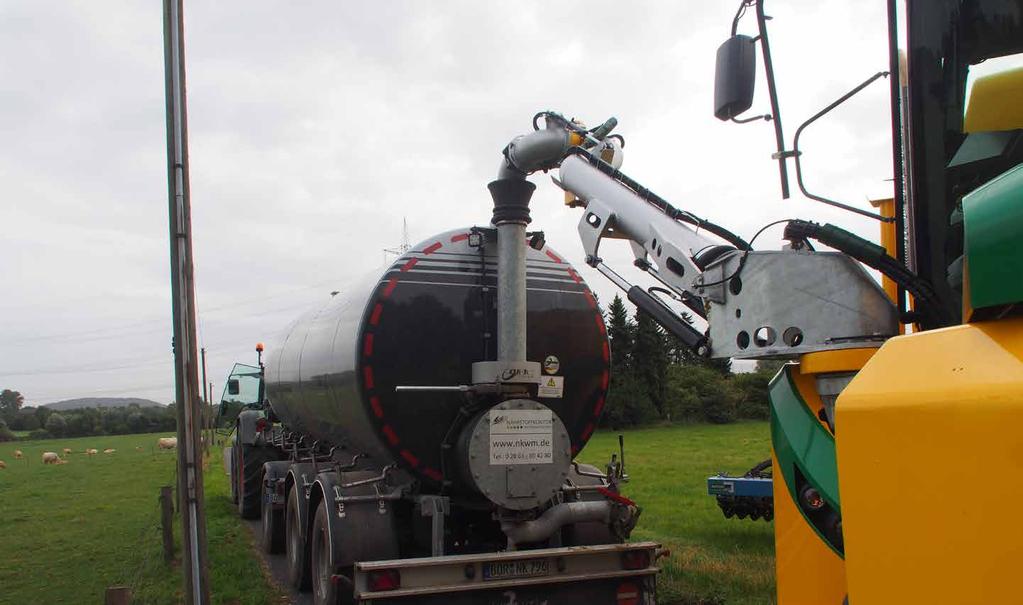

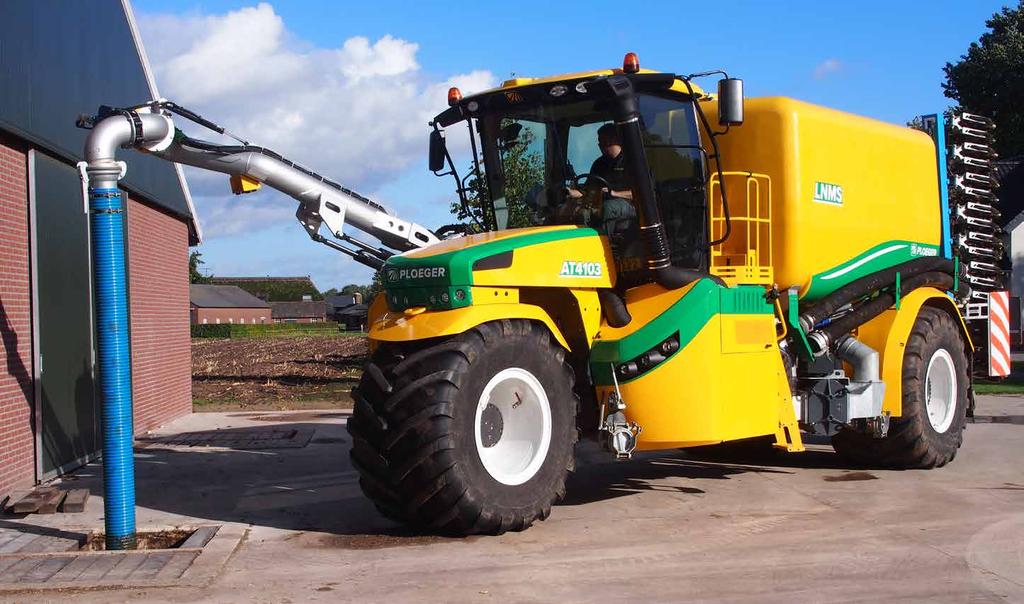

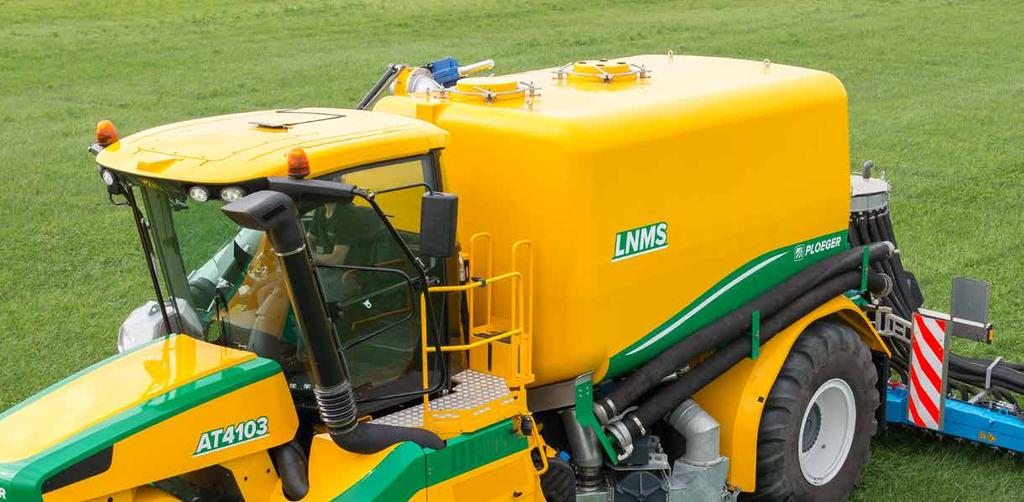

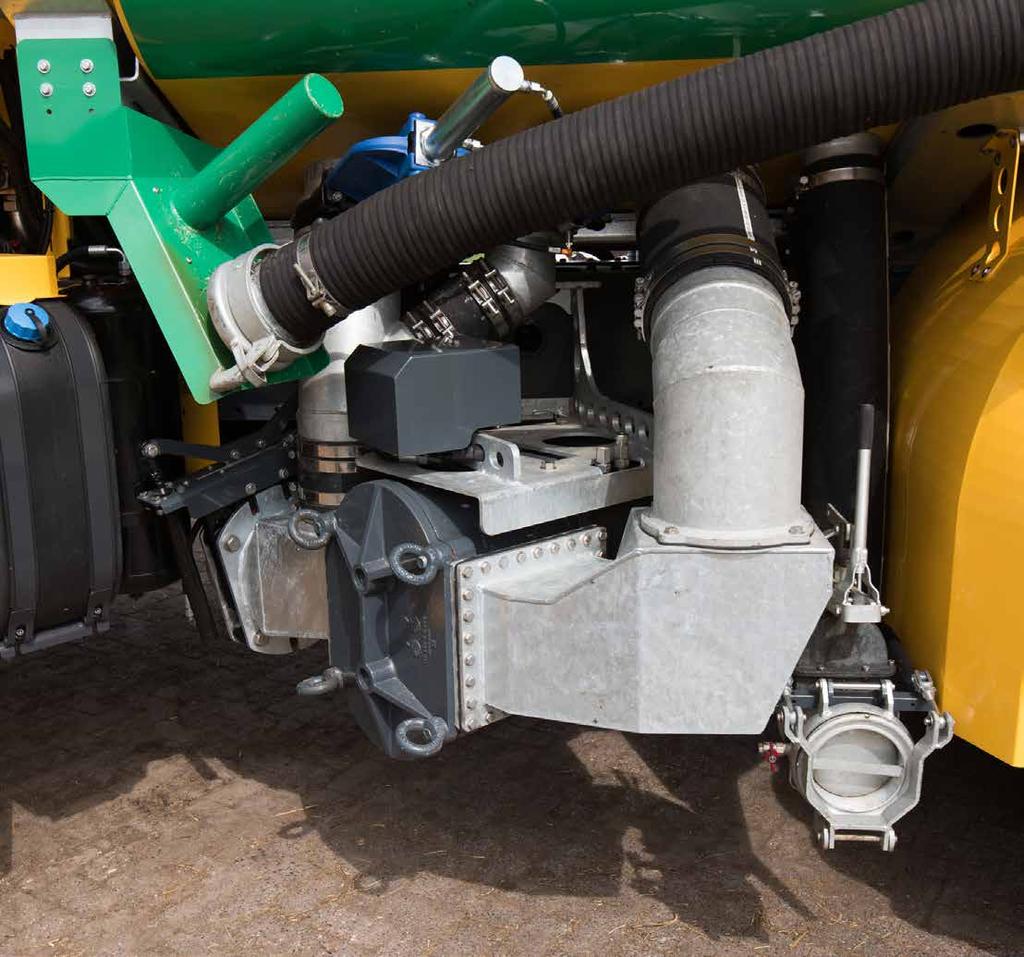

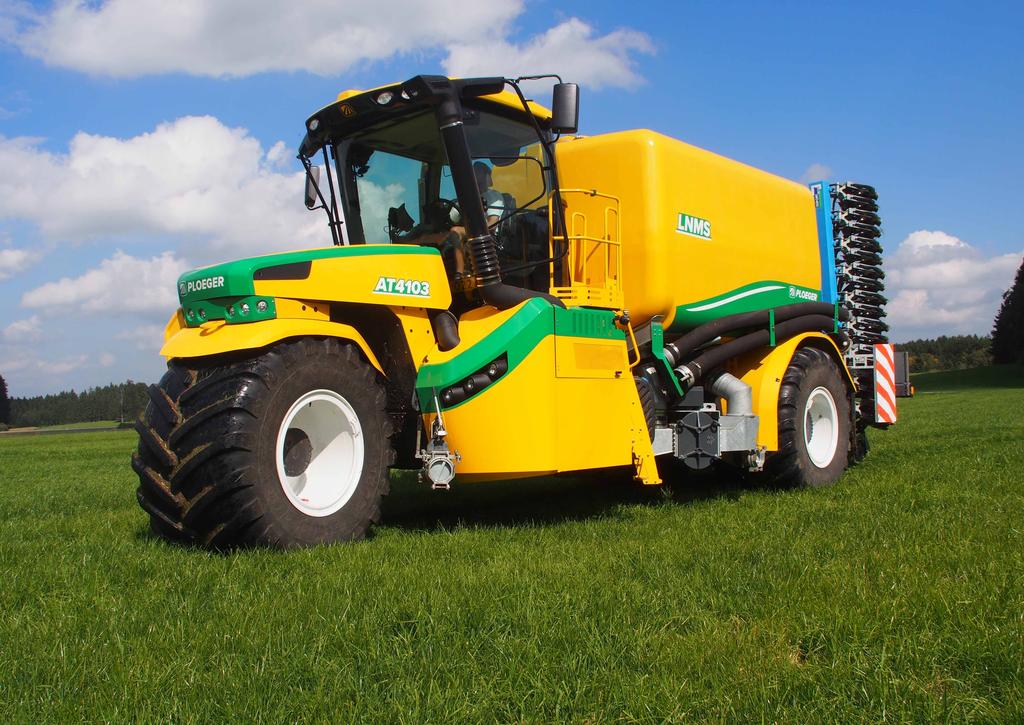

3 AT4103 LNMS POLIESTROWY POJEMNIK przegrodami oraz laminowanymi rurami. został zamontowany mniej więcej na środku, by zapewnić optymalne rozłożenie ciężaru oraz połączenie z ramieniem ssącym. Poziom zawartości zbiornika można odczytać na ekranie. RAMIĘ SSĄCE Ramię ssące 8 jest standardowo montowane obok kabiny, a zakres roboczy wynosi 160 stopni. Jego obsługa jest łatwa dzięki joystickowi, a powierzchnia ładunkowa wynosi 2,75 metra głębokości i 4,5 metra wysokości. Ramię ssące jest opróżniane przy zamknięciu klapy. POMPA I MACERATOR Pompa Borger jest zamontowana pod kątem 45 stopni, aby promienie w orurowaniu były ograniczone do minimum. Przewód między pompą a maceratorem wynosi 10. Wydajność pompy Borger wynosi 6 m³ na minutę i można ją opcjonalnie zwiększyć do 9 m³ na minutę. Do załadunku i rozładunku wystarczy tylko nacisnąć przycisk. Prędkość pompowania można ustawić ręcznie podczas ładowania. Macerator Vogelsang Rotacut ma zbiornik do kamieni, posiada również spore drzwi, które ułatwiają konserwację i kontrolę. Rury są standardowo wyposażone w hydrauliczne zawory. Opcjonalnie: Superload - pompa odśrodkowa z systemem bypass, przewód ssący 8 lub 10. Ramię ssące jest zaprojektowane w taki sposób, by operator miał doskonały widok również podczas transportu. UKŁAD ZAWIESZENIA Mocny trzypunktowy układ zawieszenia CAT3 ze sworzniami CAT4. Łącznik Walterscheid, ramiona podnośnikowe i belki z funkcją stabilizacji oraz zintegrowany hak. Układ zawieszenia sprawdza się przy podnoszeniu, w ruchu, jak i w pozycji nieruchomej. Można nim sterować po obu stronach maszyny, za pomocą skrzynki sterowniczej. Moment uruchomienia rozdzielacza, pompy oraz lemieszy można regulować za pomocą ekranu, w zależności od wysokości podnoszenia. STEROWANIE Wystarczy raz nacisnąć przycisk, by załadować lub opróżnić pojemnik. W zależności od wyboru wcześniej załadowanych nawozów, maszyna ustawia się sama. Podczas pracy w polu, operator może obsługiwać wszystkie funkcje za pomocą przełączników i przycisków na przejrzystym pulpicie sterowniczym.

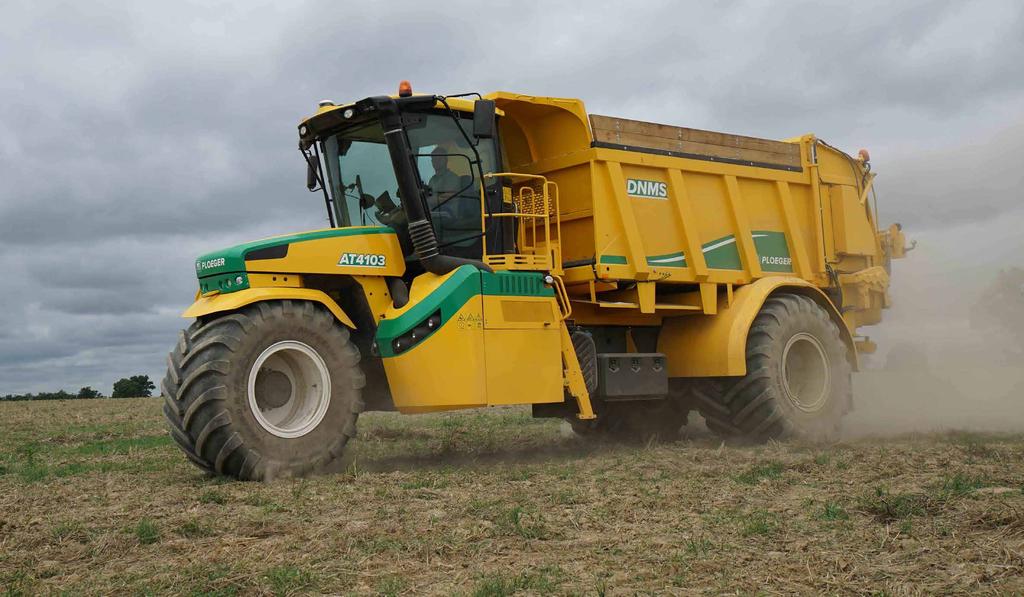

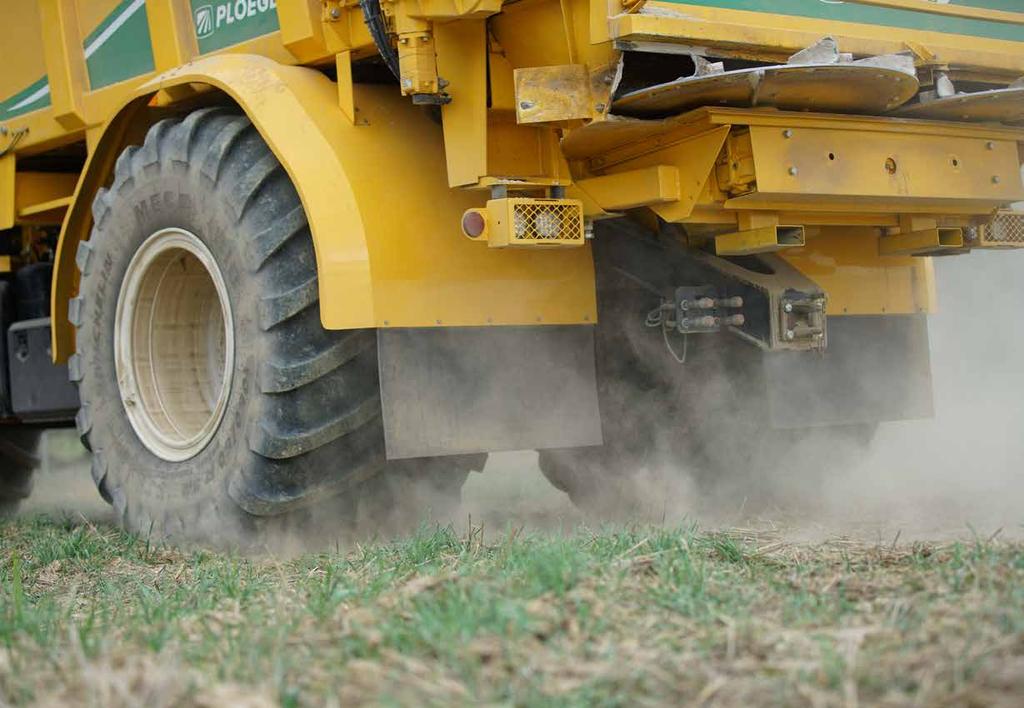

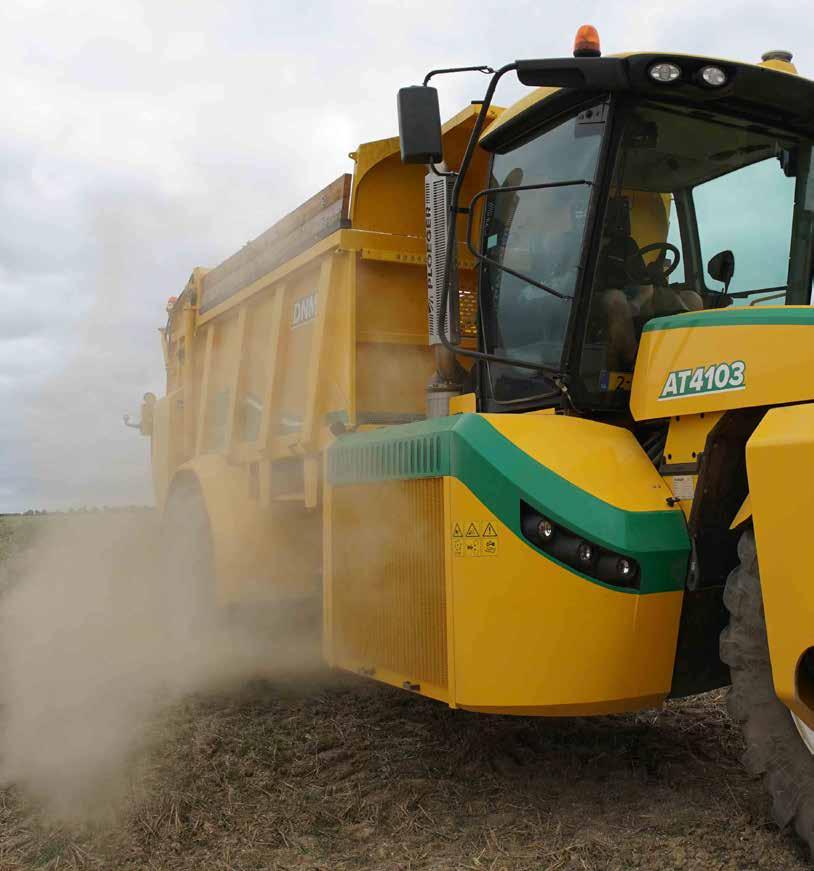

4 AT4103 DNMS DOSTĘPNY OD 2018 AT5105 DNMS Rozrzucanie kompostu Rozrzutnik Tebbe o dużej pojemności Pięć napędzanych kół Mechanicznie napędzany tandem Moc silnika do maksimum 550 KM AT4103 DNMS jest wyposażony w rozrzutnik Tebbe z szerokim zbiornikiem (szerokość wewnętrzna 2,56 m). Pojemnik oraz części zużywające się są wytworzone ze stali Hardox. Zawór dozujący posiada hydrauliczną regulację wysokości. Przenośnik podłogowy Rübig dostarcza kompost do dwóch wałków i dwóch tarcz rozrzucających o średnicy 1,20 m. Ich prędkość można regulować w zakresie od 300 do 800 obrotów na minutę. AT3103 LFNMS Opcjonalnie prędkość wałków oraz tarcz może być regulowana niezależnie, za pomocą bezpośredniego napędu hydraulicznego. Dozowanie może być regulowane od 2 ton/ha, a szerokość rozrzutu do maksymalnie 18m. SYSTEM WAŻENIA Rozrzutnik jest standardowo wyposażony w system ważenia. Składa się on z czterech ogniw obciążnikowych, dzięki którym na bieżąco otrzymujemy informację o ilości substancji. Podczas rozrzucania operator ma możliwość ręcznie regulować ilość rozrzucanej substancji na hektar. Rozpylanie płynnego nawozu sztucznego l. (AT3103) lub l. (AT4103) zbiornik RVS Rozpylacz 18 lub 21 metrów Nadaje się do winezy i innych płynnych nawozów sztucznych Wydajność między 500 a litra na hektar

5 Wszystkie informacje podane w tym dokumencie mogą zawierać błędy w druku, bądź ulec zmianom AT3103 AT4103 AT5105 Silnik Rodzaj Moc iowa Pojemność Cylindry Moment obrotowy Alternator Sprężarka chłodzenie Skrzynia biegów Opony Przód Tył Szerokość zewnętrzna Rozstaw osi Układ napędowy Przednia oś Tylna oś Sterowanie Prędkość Pojemność zbiorników Paliwa Oleju hydraulicznego AdBlue Kabina Pozycja Światła robocze LNMS Pompa Silnik Diesla EU Stage 4 z systememadblue Scania DC09 z hamulcem silnikowym 400 KM kw przy obr./min. 9,3 litra 5 rzędowo max Nm 100 Amperów Sprężarka z pojedynczym osuszaczem powietrza; 40-litrowy zbiornik oraz złącze węża pneumatycznego. Pojemność 750 l./min przy obr./min. Ciekły układ chłodzenia silnika, przekładni, układu hydraulicznego i intercoolera z wentylatorem obrotowym Przekładnia CVT (ZF Eccom 5.0) bezstopniowa zmiana od 0 do 40 km / h, automatyczne przesuwanie zakresu, bez konieczności zatrzymywania w celu zmiany biegów Napęd na wszystkie koła Michelin 1050/50 R32 Michelin 1050/50 R32 3,100 mm Napęd hydrauliczny z wewnętrznymi hamulcami Mechanicznie napędzany z hamulcami tarczowymi lub bębnowymi i oddzielnymi hamulcami postojowymi Oś Kessler D91 Przednie koło 70 stopni Przednie koło 70 stopni oraz wspomagane kierowanie tylnymi kołami max. 42 km/h 650 litrów 200 litrów 60 litrów środek przód przód Kabina Claas Vista 2 z radiem, klimatyzacją, fotelem pasażera, ekranem dotykowym oraz kamerą Kabina zawieszona 4-punktowa, z hydraulicznym zawieszeniem z przodu i pneumatycznym zawieszeniem z tyłu Halogen Liquid Nutrient Management System Poliestrowy zbiornik ze zintegrowanymi rurkami, wskaźnikiem poziomu i funkcją mieszania 16 m³ 21 lub 25 m³ Pompa przemysłowa Borger 1036, 600 obr / min, litrów / min z zaworem 6 do rozładunku zbiornika LFNMS DNMS DFNMS Wymiary Macerator Orurowanie Ramię ssące Pompa Szerokość belki Wydajność rozpylania Zakres rozpylania Wydajność rozpylania Zakres rozpylania Długość Szerokość Wysokość Macerator Vogelsang RotaCut , poziomo zamontowany po stronie ssawnej pompy 10 ocynkowana instalacja rurowa, z minimalną ilością zagięć dla optymalnej wydajności ssania 8 ramię ssące, zdolne do załadowania 2,75 m. głębokości i 4,5 m. wysokości,;zasięg 160 stopni Liquid Fertilizer Nutrient Management System Orurowanie i zbiornik ze stali nierdzewnej 8 m³ 12 m³ Pompa Borger o wydajności 4 m³ / min m. 1,000-10,000 l./ ha Dry Nutrient Management System Tebbe 16 tons 25 tons 18 m. min. 2 tony / ha Dry Fertilizer Nutrient Managment System Bredal New Leader 12 tons 12 tons Dostępny w 2018 max. 36 meters Wymiary mogą się różnić w zależności od modelu i typu 9,500 mm 11,750 mm 3,100 mm (opcjonalnie 3,000 mm lub 3,350 mm) 3,800 mm +31 (0)
