Wieloprotokołowa stacja sieciowa BL compact dla przemysłowego Ethernet 8 Configurable Buttons with Configurable LEDs BLCEN-8PBLT

Transkrypt

1 Kompaktowe, sieciowe moduły I/O On- Machine Urządzenie podrzędne EtherNet/IP, Modbus TCP lub PROFINET Zintegrowany switch ethernetowy Obsługa prędkości transmisji 10 Mbps / 100 Mbps Dwa męskie złącza M12, 4-pinowe, kodowanie D, do podłączenia sieci 2 przełączniki obrotowe adresu węzła sieciowego IP67, IP69K Status and diagnostic LEDs 8 konfigurierbare Drucktaster Typ Nr kat konfigurierbare Drucktaster-LEDs FLC/ARGEE programowalne Napięcie nominalne systemu Zasilanie systemu Podłączenie napięcia zasilania Dopuszczalny zakres Vi Prąd nominalny Vi Maks. prąd Vi 24 VDC za pomocą napięcia pomocniczego 2 x M12, 5-pinów 9 30VDC 80 ma 1 A Prędkość transmisji sieciowej 10/100 Mbps Nastawa prędkości transmisji automatyczna detekcja Zakres adresowania sieciowego ( ) 93 (BootP) 94 (DHCP) 95 (PGM) 96 (PGM-DHCP) *Rekomendowane dla PROFINET (specyfikacja producenta) sieciowe 2 dec. Rotary coding switches Technologia podłączenia sieciowego 2 M12 4-pin, D-coded Wykrywanie protokołu automatycznie web serwer zintegrowane Interfejs serwisowy Ethernet Numer sprzedawcy 48 Typ produktu 12 Kod produktu Modbus TCP Statyczne IP, BOOTP, DHCP Obsługiwane kody funkcji FC1, FC2, FC3, FC4, FC5, FC6, FC15, FC16, FC23 Liczba połączeń TCP 6 maks. 2 rejestr Adres startowy rejestru wejścia 0 (0x0000 hex) maks. 1 rejestr Adres startowy rejestru wyjścia 2048 (0x0800 hex) EtherNet/IP zgodnie ze specyfikacją EtherNet/IP Topologia pierścieniowa Device Level Ring (DLR) Złącze Class 1 6 Adres instancji wejścia INT Adres instancji wyjścia INT Konfiguracja instancji 106 Rozmiar konfiguracji 0 Format ramki Data - INT 1 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

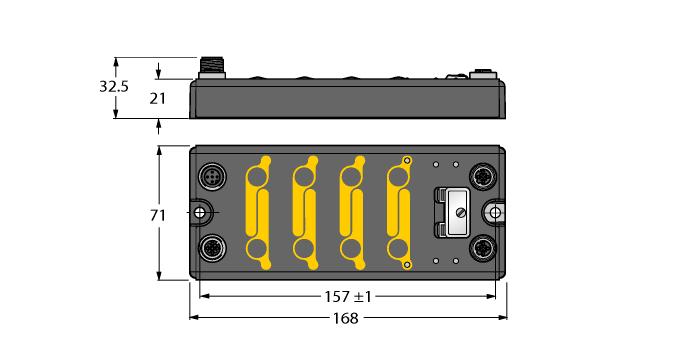

2 PROFINET DCP Klasa zgodności B (RT) Min. czas cyklu 1 ms Diagnostyka zgodnie z PROFINET Alarm Handling Detekcja topologii Automatyczne adresowanie Protokół redundancji medium (Media Redundancy Protocol - MRP) maks. 2 Bajt maks. 2 Bajt Digital inputs Input type Programowalne przełączniki ciśnienia (przełącznik / przycisk) Digital outputs Output type Diody LED programowalnego przełącznika ciśnienia (stan przełączania / stan PLC) Wymiary Montaż Waga materiał obudowy Kolor obudowy Window material Materiał śrub Materiał etykiety Tworzywo etykiety uziemienia Klasa ochrony 168 x 71 x 21 mm 2 otwory o śr. 5,4 mm, moment dokręcania 1,7 Nm 380 ± 20 g Glass fiber reinforced nylon, nickel-plated connector czarny Lexan niklowany mosiądz Poliester z nakładką z tworzywa poliwęglanowego Nickel-plated brass IP67 IP69K Temperatura pracy ºC Temperatura składowania ºC Wilgotność względna 15 to 95% (non-condensing) Test wibracyjny zgodnie z IEC Zwiększona odporność na wibracje - do 20 g (przy 10 do 150 Hz) For mounting on base plate or machinery Test przeciążeniowy/wstrząsowy zgodnie z IEC Kompatybilność elektromagnetyczna zgodnie z IEC Certyfikaty i dopuszczenia CE, culus 2 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

3 Ethernet Przewód sieciowy (przykład): RSSD RSSD 441-2M nr kat. U lub RSSD-RSSD-441-2M/S2174 nr kat Konfiguracja pinów Konfiguracja pinów Napięcie zasilania Przewód łączący (przykład): RKC 4.4T-2-RSC 4.4T nr kat. U5264 lub RKC4.4T-2-RSC4.4T/TEL nr kat / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

4 Status: Station LED LED Color Status Description Przyciski z diodami LED WYŁ. Wejście lub PLC nieaktywny ZIELONY WŁ. Wejście lub PLC aktywny ERR WYŁ. Normalny CZERWONY WŁ. Wykryto niskie napięcie BUS AUS keine Spannungsversorgung GRÜN AN Mit dem Master verbunden GRÜN BLINKEND Betriebsbereit ROT AN Fehler ROT BLINKEND WINK ROT/GRÜN Im Wechsel DHCP/BOOTP Suche LNK/ACT AUS Kein Link GRÜN AN 100 Mbit Link GRÜN BLINKEND 100 Mbit Datenverkehr Gelb AN 10 Mbit Link Gelb BLINKEND 10 Mbit Datenverkehr 4 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ

5 Process Data Mapping of the Single Protocols EtherNet/IP I/O and Diagnostic Data Mapping INPUT BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 0 B8 B7 B6 B5 B4 B3 B2 B1 OUTPUT BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 * 0 B8 B7 B6 B5 B4 B3 B2 B1 Mapa rejestrów Modbus TCP REG Bit 15 Bit 14 Bit 13 Bit 12 Bit 11 Bit 10 Bit 9 Bit 8 Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Eingänge (RO) 0x B8 B7 B6 B5 B4 B3 B2 B1 Status (RO) 0x FCE - - CFG COM VI low DIA Ausgänge (RW)* 0x B8 B7 B6 B5 B4 B3 B2 B1 Dane procesowe PROFINET BYTE Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0 Eingänge 0 B8 B7 B6 B5 B4 B3 B2 B1 Ausgänge* 0 B8 B7 B6 B5 B4 B3 B2 B1 *Hinweis: Ausgänge zeigen den Status der LED an. Wenn die LEDs nicht für die SPS-Steuerung konfiguriert sind, hat das Schreiben in diese Bits keine Wirkung. 5 / 5 TURCK Inc. ñ 3000 Campus Drive Minneapolis, MN ñ Phone: ñ Application Support: ñ Fax ñ
