p r o d u c t l i n e car audio t e c h n o l o g y p e r f o r m a n c e d e s i g n

Transkrypt

1 2007 product line car audio t e c h n o l o g y p e r f o r m a n c e d e s i g n

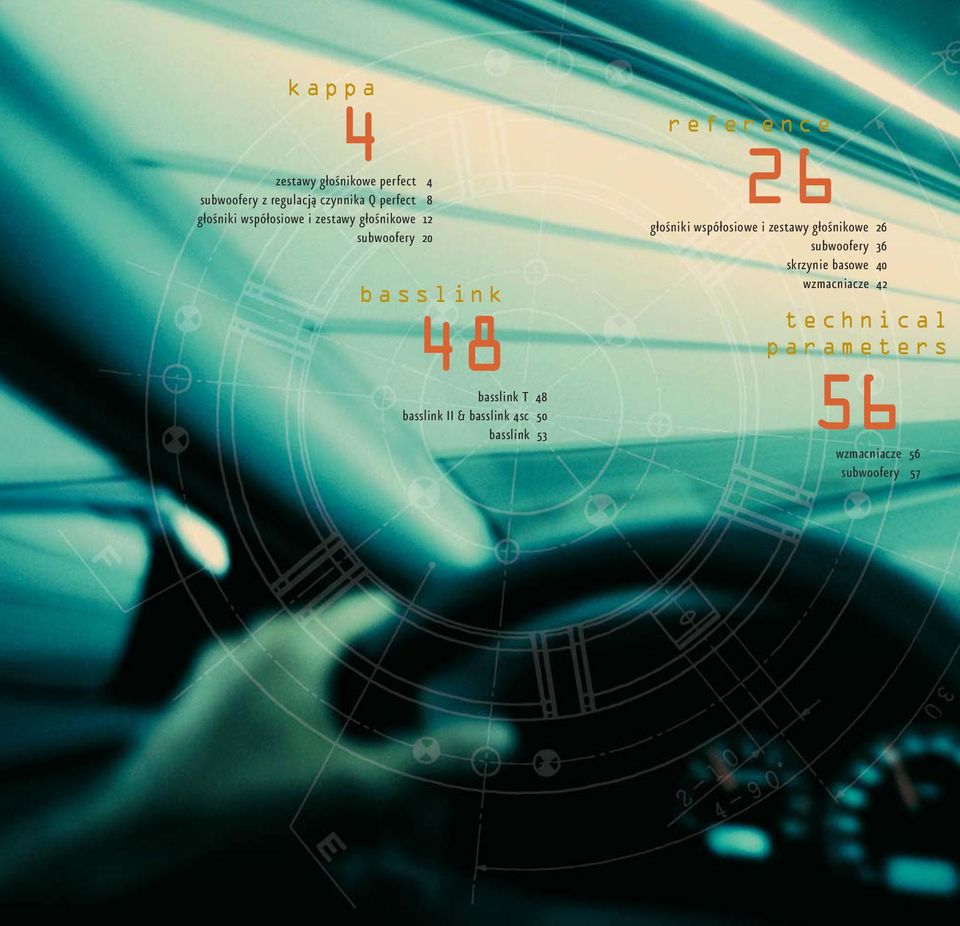

2 kappa 4 zestawy głośnikowe perfect 4 subwoofery z regulacją czynnika Q perfect 8 głośniki współosiowe i zestawy głośnikowe 12 subwoofery 20 basslink 48 basslink T 48 basslink II & basslink 4sc 50 basslink 53 reference 26 głośniki współosiowe i zestawy głośnikowe 26 subwoofery 36 skrzynie basowe 40 wzmacniacze 42 technical parameters 56 wzmacniacze 56 subwoofery 57

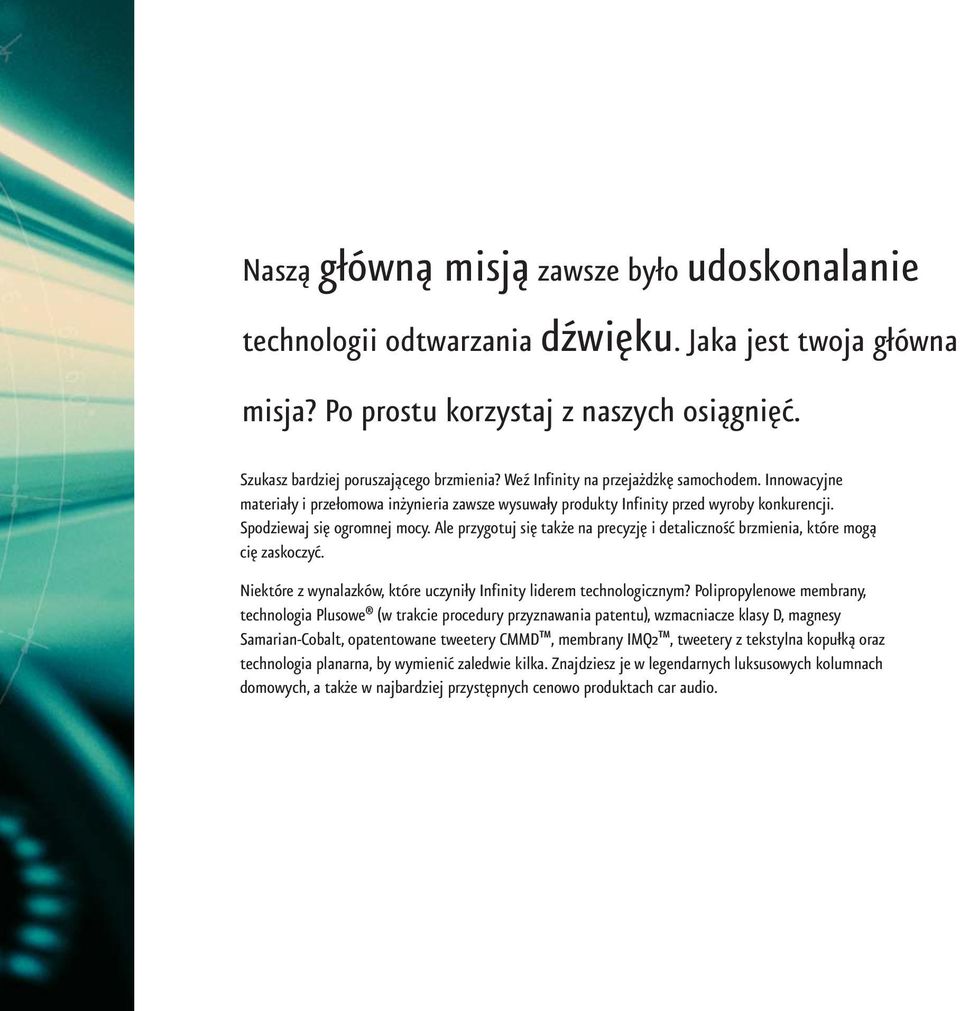

3 Naszą główną misją zawsze było udoskonalanie technologii odtwarzania dźwięku. Jaka jest twoja główna misja? Po prostu korzystaj z naszych osiągnięć. Szukasz bardziej poruszającego brzmienia? Weź Infinity na przejażdżkę samochodem. Innowacyjne materiały i przełomowa inżynieria zawsze wysuwały produkty Infinity przed wyroby konkurencji. Spodziewaj się ogromnej mocy. Ale przygotuj się także na precyzję i detaliczność brzmienia, które mogą cię zaskoczyć. Niektóre z wynalazków, które uczyniły Infinity liderem technologicznym? Polipropylenowe membrany, technologia Plusowe (w trakcie procedury przyznawania patentu), wzmacniacze klasy D, magnesy Samarian-Cobalt, opatentowane tweetery CMMD, membrany IMQ2, tweetery z tekstylna kopułką oraz technologia planarna, by wymienić zaledwie kilka. Znajdziesz je w legendarnych luksusowych kolumnach domowych, a także w najbardziej przystępnych cenowo produktach car audio.

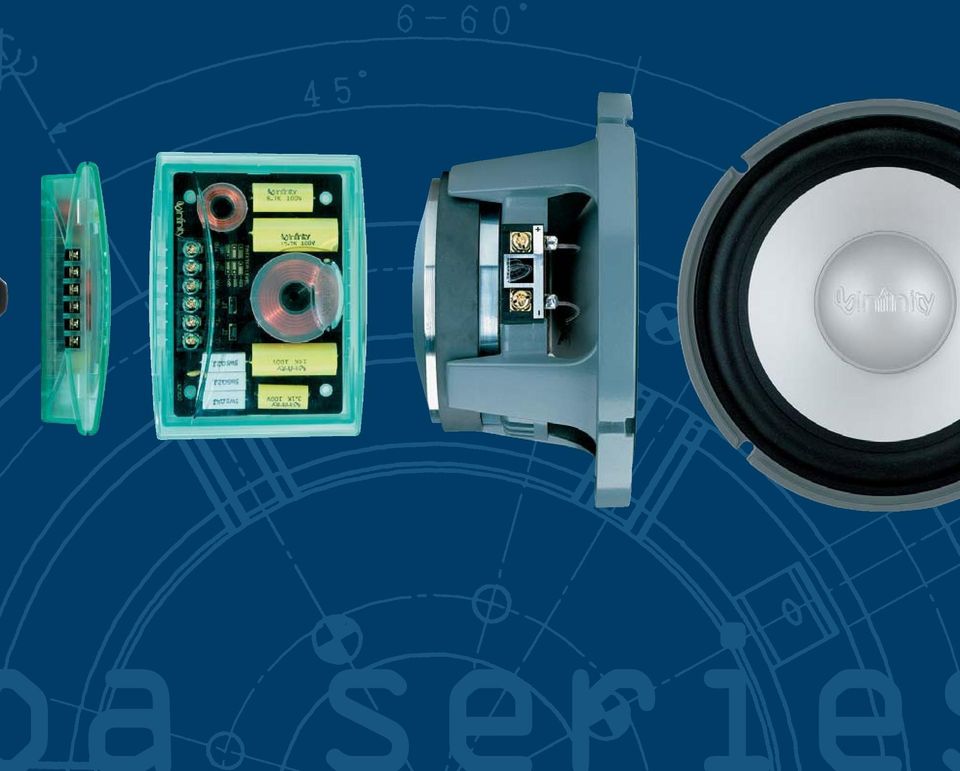

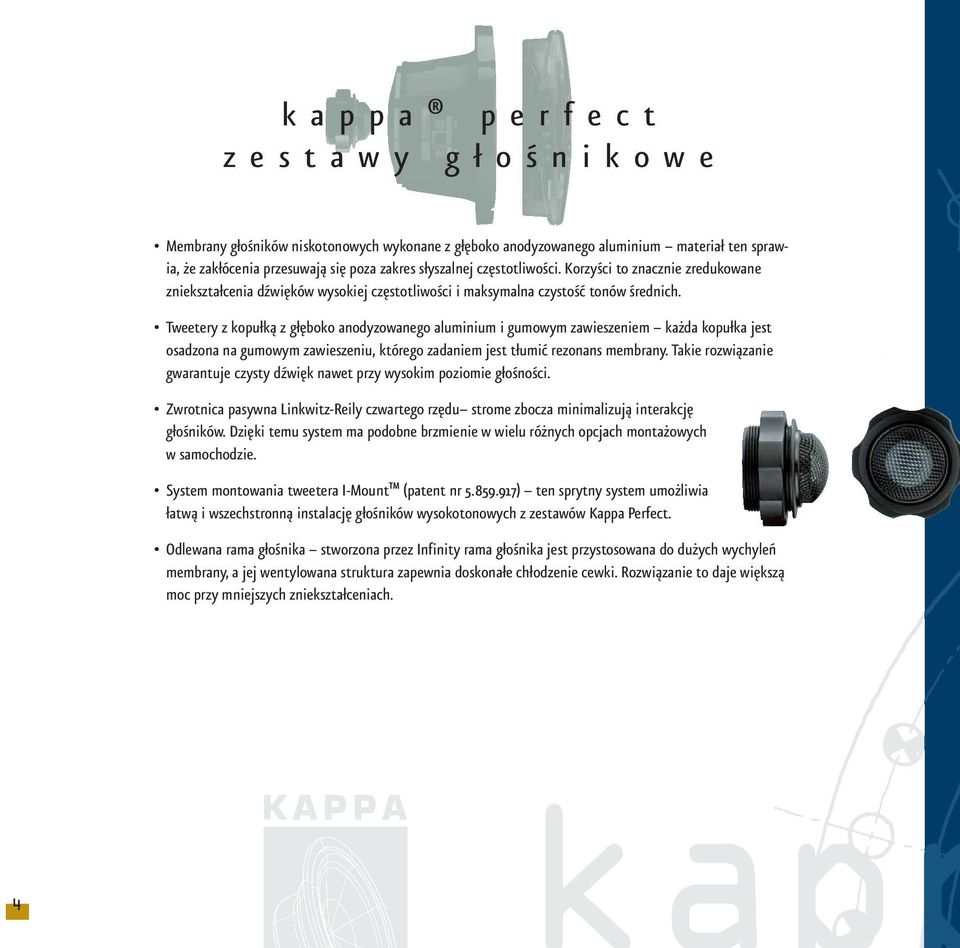

4 kappa perfect zestawy głośnikowe Membrany głośników niskotonowych wykonane z głęboko anodyzowanego aluminium materiał ten sprawia, że zakłócenia przesuwają się poza zakres słyszalnej częstotliwości. Korzyści to znacznie zredukowane zniekształcenia dźwięków wysokiej częstotliwości i maksymalna czystość tonów średnich. Tweetery z kopułką z głęboko anodyzowanego aluminium i gumowym zawieszeniem każda kopułka jest osadzona na gumowym zawieszeniu, którego zadaniem jest tłumić rezonans membrany. Takie rozwiązanie gwarantuje czysty dźwięk nawet przy wysokim poziomie głośności. Zwrotnica pasywna Linkwitz-Reily czwartego rzędu strome zbocza minimalizują interakcję głośników. Dzięki temu system ma podobne brzmienie w wielu różnych opcjach montażowych w samochodzie. System montowania tweetera I-Mount (patent nr ) ten sprytny system umożliwia łatwą i wszechstronną instalację głośników wysokotonowych z zestawów Kappa Perfect. Odlewana rama głośnika stworzona przez Infinity rama głośnika jest przystosowana do dużych wychyleń membrany, a jej wentylowana struktura zapewnia doskonałe chłodzenie cewki. Rozwiązanie to daje większą moc przy mniejszych zniekształceniach. 4

5

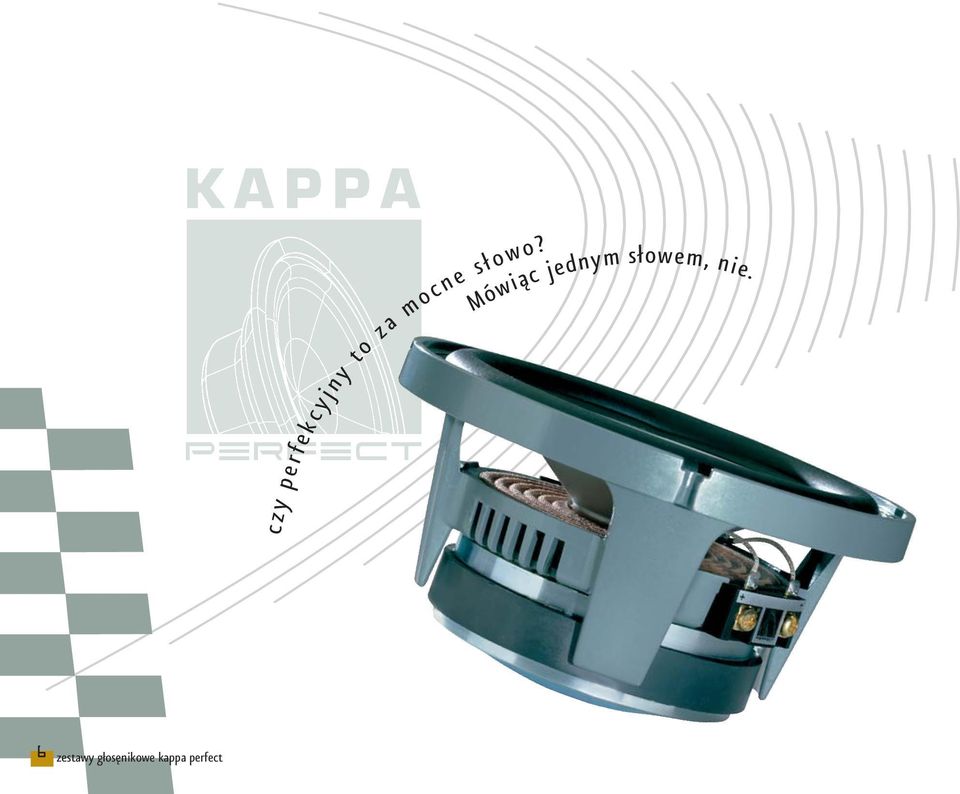

6 m o c n e s ł o wo? Mówiąc jednym słowem, nie. z a t o p e r f e k c y j ny c z y 6 zestawy głosęnikowe kappa perfect

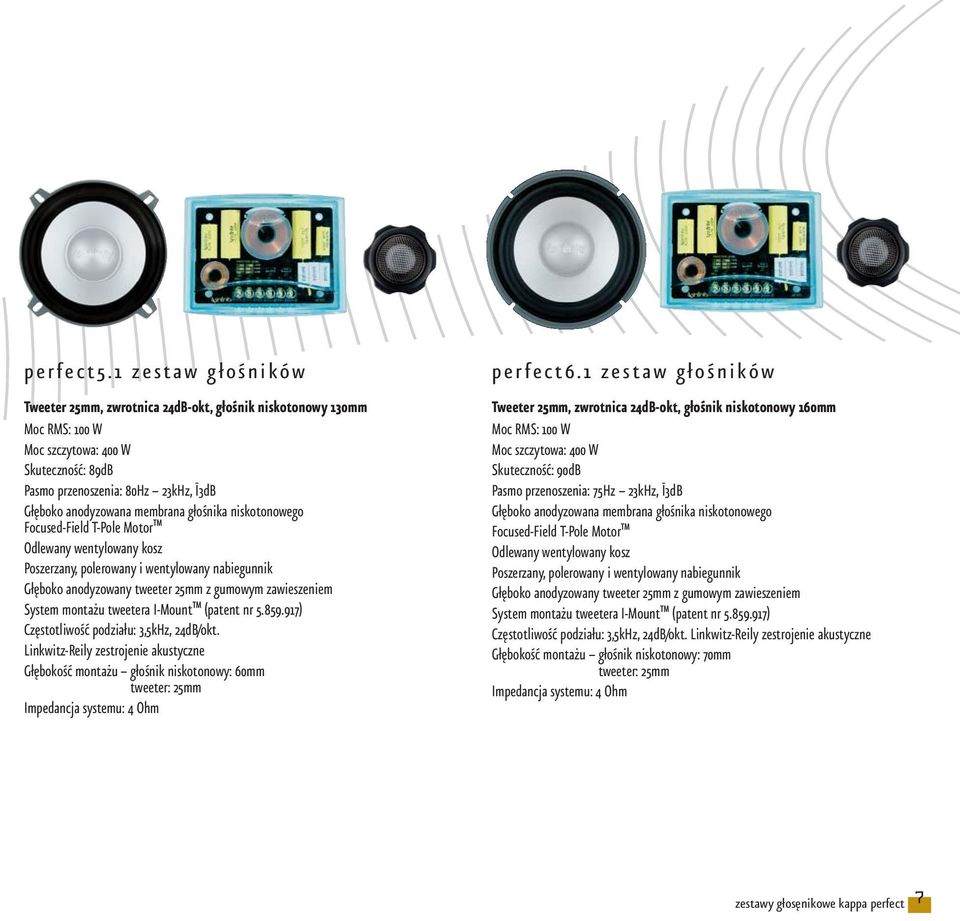

7 perfect5.1 zestaw głośników Tweeter 25mm, zwrotnica 24dB-okt, głośnik niskotonowy 130mm Moc RMS: 100 W Moc szczytowa: 400 W Skuteczność: 89dB Pasmo przenoszenia: 80Hz 23kHz, Ī3dB Głęboko anodyzowana membrana głośnika niskotonowego Focused-Field T-Pole Motor Odlewany wentylowany kosz Poszerzany, polerowany i wentylowany nabiegunnik Głęboko anodyzowany tweeter 25mm z gumowym zawieszeniem System montażu tweetera I-Mount (patent nr ) Częstotliwość podziału: 3,5kHz, 24dB/okt. Linkwitz-Reily zestrojenie akustyczne Głębokość montażu głośnik niskotonowy: 60mm tweeter: 25mm Impedancja systemu: 4 Ohm perfect6.1 zestaw głośników Tweeter 25mm, zwrotnica 24dB-okt, głośnik niskotonowy 160mm Moc RMS: 100 W Moc szczytowa: 400 W Skuteczność: 90dB Pasmo przenoszenia: 75Hz 23kHz, Ī3dB Głęboko anodyzowana membrana głośnika niskotonowego Focused-Field T-Pole Motor Odlewany wentylowany kosz Poszerzany, polerowany i wentylowany nabiegunnik Głęboko anodyzowany tweeter 25mm z gumowym zawieszeniem System montażu tweetera I-Mount (patent nr ) Częstotliwość podziału: 3,5kHz, 24dB/okt. Linkwitz-Reily zestrojenie akustyczne Głębokość montażu głośnik niskotonowy: 70mm tweeter: 25mm Impedancja systemu: 4 Ohm zestawy głosęnikowe kappa perfect 7

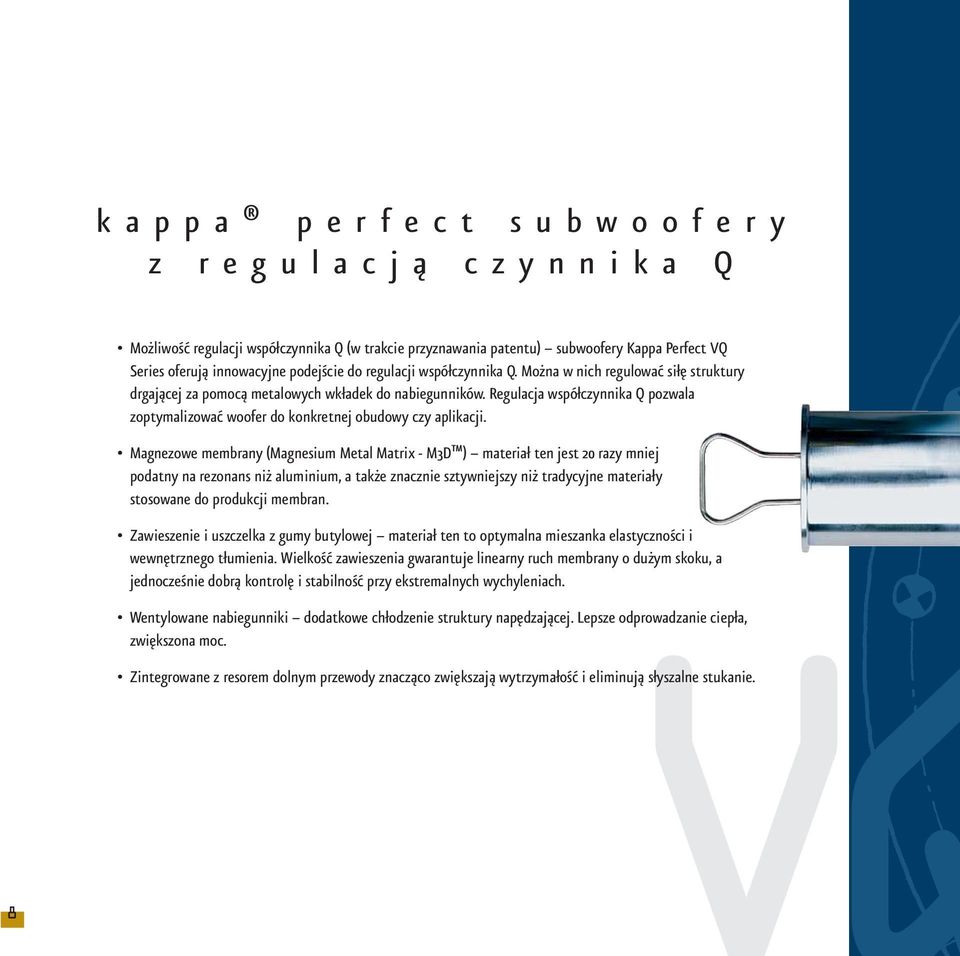

8 kappa perfect subwoofery z regulacją czynnika Q Możliwość regulacji współczynnika Q (w trakcie przyznawania patentu) subwoofery Kappa Perfect VQ Series oferują innowacyjne podejście do regulacji współczynnika Q. Można w nich regulować siłę struktury drgającej za pomocą metalowych wkładek do nabiegunników. Regulacja współczynnika Q pozwala zoptymalizować woofer do konkretnej obudowy czy aplikacji. Magnezowe membrany (Magnesium Metal Matrix - M3D ) materiał ten jest 20 razy mniej podatny na rezonans niż aluminium, a także znacznie sztywniejszy niż tradycyjne materiały stosowane do produkcji membran. Zawieszenie i uszczelka z gumy butylowej materiał ten to optymalna mieszanka elastyczności i wewnętrznego tłumienia. Wielkość zawieszenia gwarantuje linearny ruch membrany o dużym skoku, a jednocześnie dobrą kontrolę i stabilność przy ekstremalnych wychyleniach. Wentylowane nabiegunniki dodatkowe chłodzenie struktury napędzającej. Lepsze odprowadzanie ciepła, zwiększona moc. Zintegrowane z resorem dolnym przewody znacząco zwiększają wytrzymałość i eliminują słyszalne stukanie. 8

9 reference multielements<#>

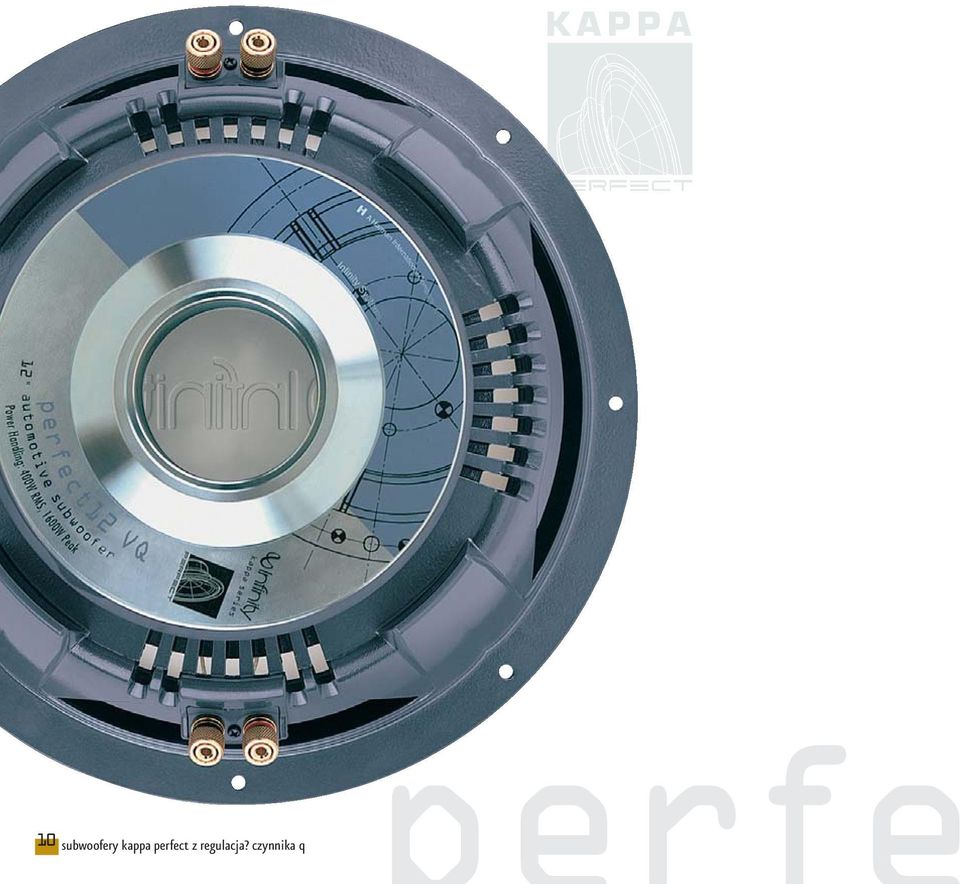

10 10 subwoofery kappa perfect z regulacja? czynnika q

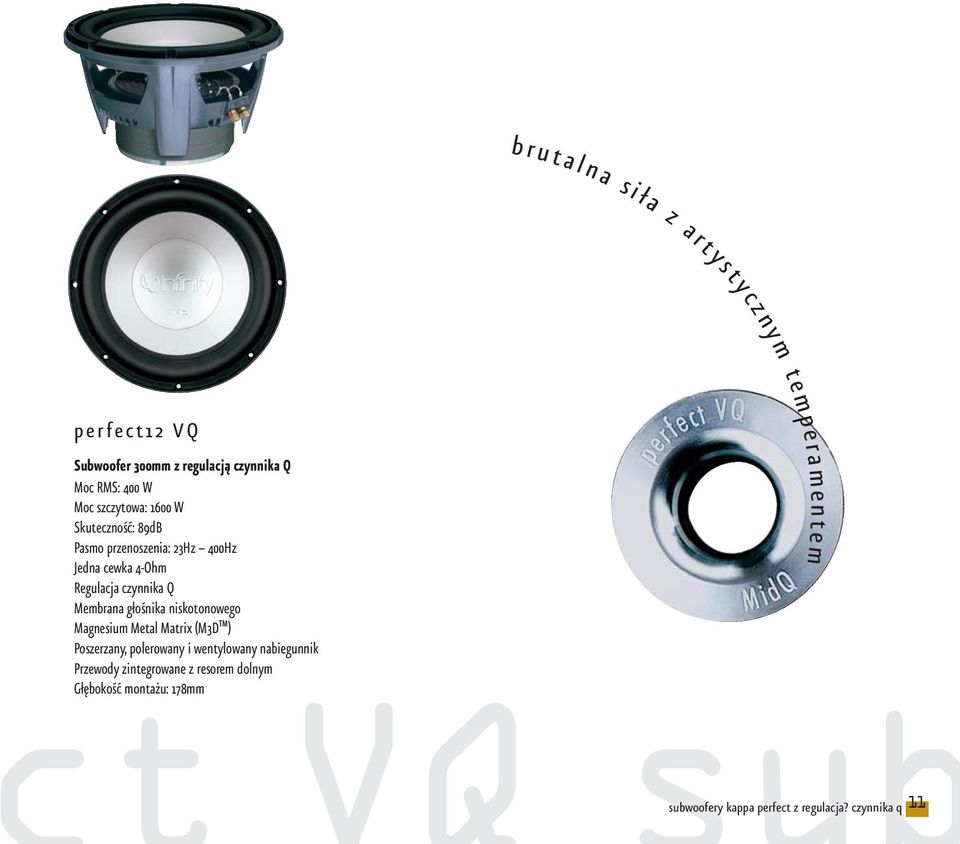

11 b r u t a l na s i ł a z a r t y s t y c z n y m perfect12 VQ Subwoofer 300mm z regulacją czynnika Q Moc RMS: 400 W Moc szczytowa: 1600 W Skuteczność: 89dB Pasmo przenoszenia: 23Hz 400Hz Jedna cewka 4-Ohm Regulacja czynnika Q Membrana głośnika niskotonowego Magnesium Metal Matrix (M3D ) Poszerzany, polerowany i wentylowany nabiegunnik Przewody zintegrowane z resorem dolnym Głębokość montażu: 178mm t e m p er a mentem 11 subwoofery kappa perfect z regulacja? czynnika q

12 głośniki typu coax i zestawy głośnikowe kappa Membrany z włókna szklanego są niezwykle sztywne, co w rezultacie minimalizuje zniekształcenia i poprawia czystość dźwięku, znak rozpoznawczy Infinity. Membrany głośników niskotonowych Plus One - technologia ta pozwala zastosować membrany o powierzchni większej niż posiadają konkurencyjne modele. W zależności od modelu, powierzchnia membrany może wzrosnąć nawet do 30%, co wzmacnia bas oraz zwiększa skuteczność głośników. Optymalizowana komputerowo, dostrojona brzmieniem zwrotnica pasywna każdy głośnik z serii Kappa posiada zewnętrzną zwrotnicę, która została dostrojona brzmieniem do pozostałych modeli za pomocą audiofilskiej jakości polipropylenowych kondensatorów. Dzięki temu brzmienie jest niezwykle detaliczne i precyzyjne. Regulacja tweetera zarówno głośniki typu coax jak i zestawy głośnikowe mają możliwość regulacji tweetera, co umożliwia jego ustawienie wzdłuż osi lub poza nią. Neodymowy magnes ze zintegrowanymi radiatorami każdy głośnik średnio-niskotonowy Infinity stosuje tę technologię, aby wytwarzać wielką energię, a jednocześnie zminimalizować głębokość montażu. Zintegrowane radiatory usuwają ciepło, a tym samym zwiększają moc i redukują zniekształcenia. Tweetery MMD - nie są to typowe tweetery powszechnie używane w głośnikach samochodowych, ale przypominają raczej przetworniki wysokotonowe stosowane w wyższej klasy kolumnach domowych. Dzięki temu głośniki mają wyższą moc, a zniekształcenia przy wysokim poziomie głośności są zredukowane. Technologia ta pozwala także na lepszą integrację z głośnikiem średnio-niskotonowym. Powiększone cewki i zintegrowane z resorem dolnym przewody wszystkie modele z serii Kappa posiadają większe cewki niż konkurencyjne głośniki o tym samym rozmiarze. Większa cewka oznacza większą moc, dzięki czemu głośnik gra głośniej i bez zniekształceń. Zintegrowane z resorem dolnym przewody znacząco zwiększają wytrzymałość i eliminują słyszalne stukanie przewodów. 12

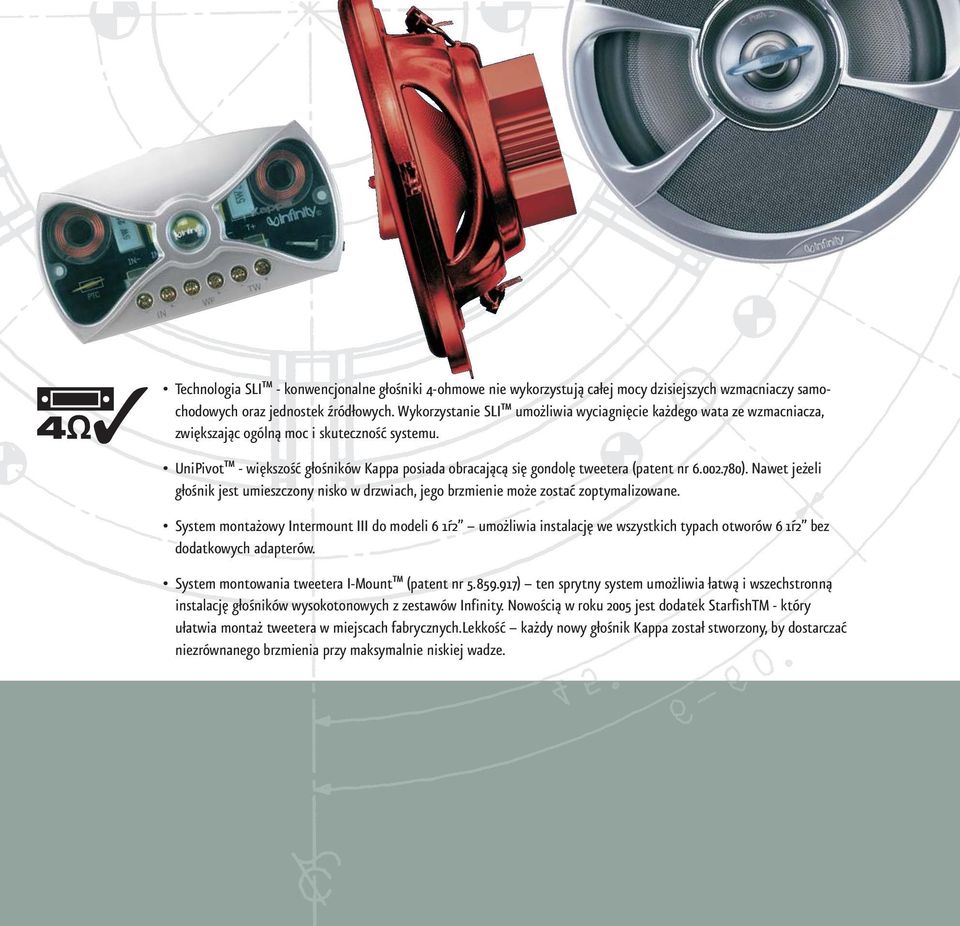

13 Technologia SLI - konwencjonalne głośniki 4-ohmowe nie wykorzystują całej mocy dzisiejszych wzmacniaczy samochodowych oraz jednostek źródłowych. Wykorzystanie SLI umożliwia wyciagnięcie każdego wata ze wzmacniacza, zwiększając ogólną moc i skuteczność systemu. UniPivot - większość głośników Kappa posiada obracającą się gondolę tweetera (patent nr ). Nawet jeżeli głośnik jest umieszczony nisko w drzwiach, jego brzmienie może zostać zoptymalizowane. System montażowy Intermount III do modeli 6 1ŕ2 umożliwia instalację we wszystkich typach otworów 6 1ŕ2 bez dodatkowych adapterów. System montowania tweetera I-Mount (patent nr ) ten sprytny system umożliwia łatwą i wszechstronną instalację głośników wysokotonowych z zestawów Infinity. Nowością w roku 2005 jest dodatek StarfishTM - który ułatwia montaż tweetera w miejscach fabrycznych.lekkość każdy nowy głośnik Kappa został stworzony, by dostarczać niezrównanego brzmienia przy maksymalnie niskiej wadze.

14 NEODYMOWY MAGNESZ ALUMINIOWYM RADIATOREM POWIĘKSZONE CEWKI PLUS ONE MEMBRANY Z WŁÓKNA SZKLANEGO 14 głosęniki typu coax i zestawy głosęnikowe kappa

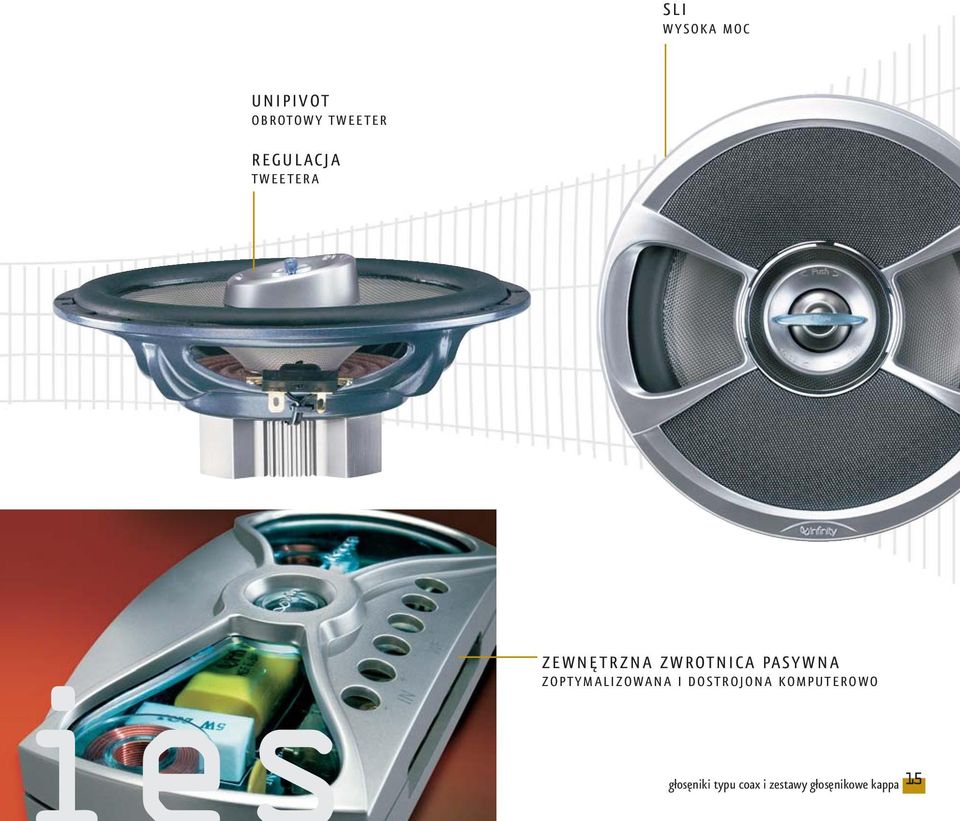

15 SLI WYSOKA MOC UNIPIVOT OBROTOWY TWEETER REGULACJA TWEETERA ZEWNĘTRZNA ZWROTNICA PASYWNA ZOPTYMALIZOWANA I DOSTROJONA KOMPUTEROWO 15 głosęniki typu coax i zestawy głosęnikowe kappa

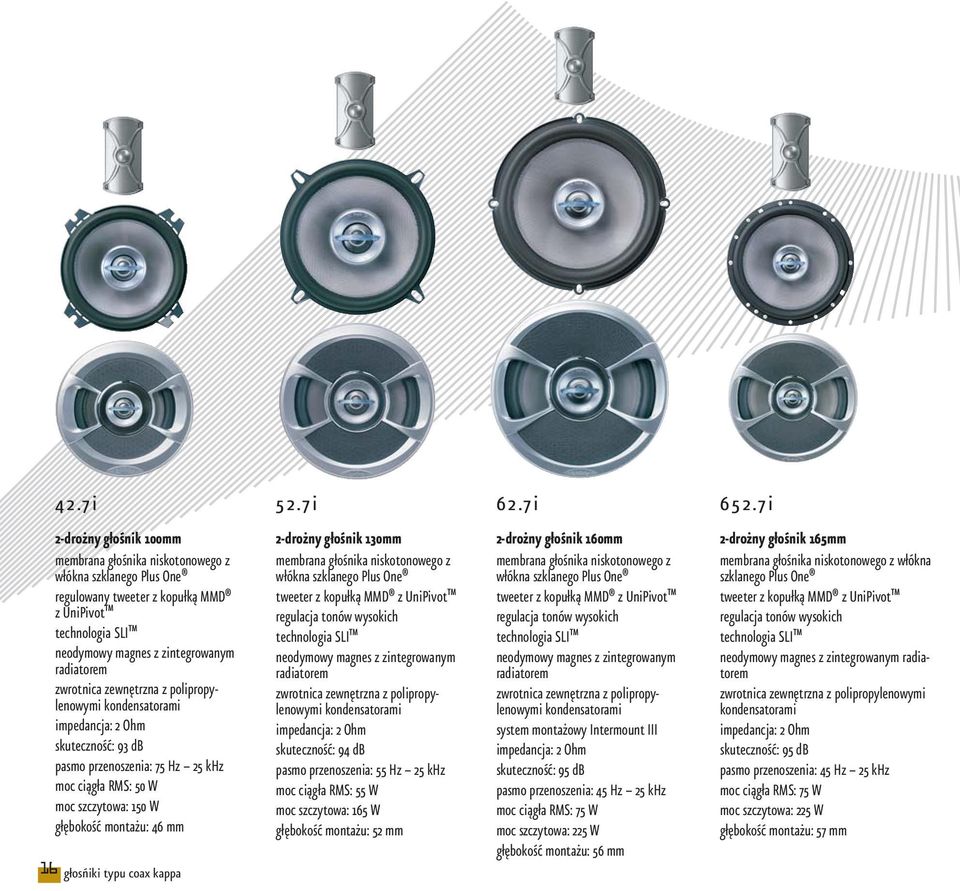

16 42.7i 52.7i 62.7i 652.7i 2-drożny głośnik 100mm membrana głośnika niskotonowego z włókna szklanego Plus One regulowany tweeter z kopułką MMD z UniPivot technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami impedancja: 2 Ohm skuteczność: 93 db pasmo przenoszenia: 75 Hz 25 khz moc ciągła RMS: 50 W moc szczytowa: 150 W głębokość montażu: 46 mm 16 głosńiki typu coax kappa 2-drożny głośnik 130mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD z UniPivot regulacja tonów wysokich technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami impedancja: 2 Ohm skuteczność: 94 db pasmo przenoszenia: 55 Hz 25 khz moc ciągła RMS: 55 W moc szczytowa: 165 W głębokość montażu: 52 mm 2-drożny głośnik 160mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD z UniPivot regulacja tonów wysokich technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami system montażowy Intermount III impedancja: 2 Ohm skuteczność: 95 db pasmo przenoszenia: 45 Hz 25 khz moc ciągła RMS: 75 W moc szczytowa: 225 W głębokość montażu: 56 mm 2-drożny głośnik 165mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD z UniPivot regulacja tonów wysokich technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami impedancja: 2 Ohm skuteczność: 95 db pasmo przenoszenia: 45 Hz 25 khz moc ciągła RMS: 75 W moc szczytowa: 225 W głębokość montażu: 57 mm

17 multiel 653.7i 3-drożny głośnik 165mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD z UniPivot regulacja tonów wysokich technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami impedancja: 2 Ohm skuteczność: 95 db pasmo przenoszenia: 45 Hz 25 khz moc ciągła RMS: 75 W moc szczytowa: 225 W głębokość montażu: 57 mm 693.7i 3-drożny głośnik 6 x 9 membrana głośnika niskotonowego z włókna szklanego Plus One tweeter EMITTM z kopułką MMD regulacja tonów wysokich technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami impedancja: 2 Ohm skuteczność: 95 db pasmo przenoszenia: 35 Hz 25 khz moc ciągła RMS: 110 W moc szczytowa: 330 W głębokość montażu: 81 mm głosńiki typu coax kappa 17

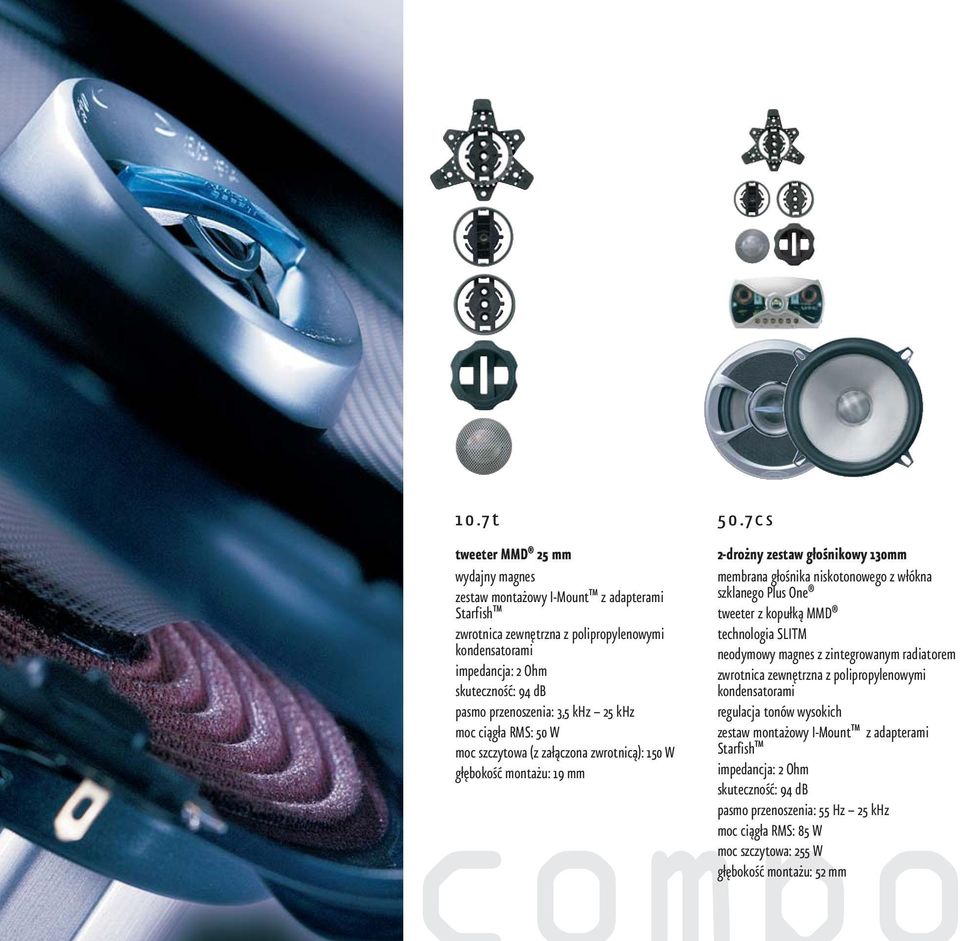

18 10.7t tweeter MMD 25 mm wydajny magnes zestaw montażowy I-Mount z adapterami Starfish zwrotnica zewnętrzna z polipropylenowymi kondensatorami impedancja: 2 Ohm skuteczność: 94 db pasmo przenoszenia: 3,5 khz 25 khz moc ciągła RMS: 50 W moc szczytowa (z załączona zwrotnicą): 150 W głębokość montażu: 19 mm 50.7cs 2-drożny zestaw głośnikowy 130mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD technologia SLITM neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami regulacja tonów wysokich zestaw montażowy I-Mount z adapterami Starfish impedancja: 2 Ohm skuteczność: 94 db pasmo przenoszenia: 55 Hz 25 khz moc ciągła RMS: 85 W moc szczytowa: 255 W głębokość montażu: 52 mm <#> reference multielements

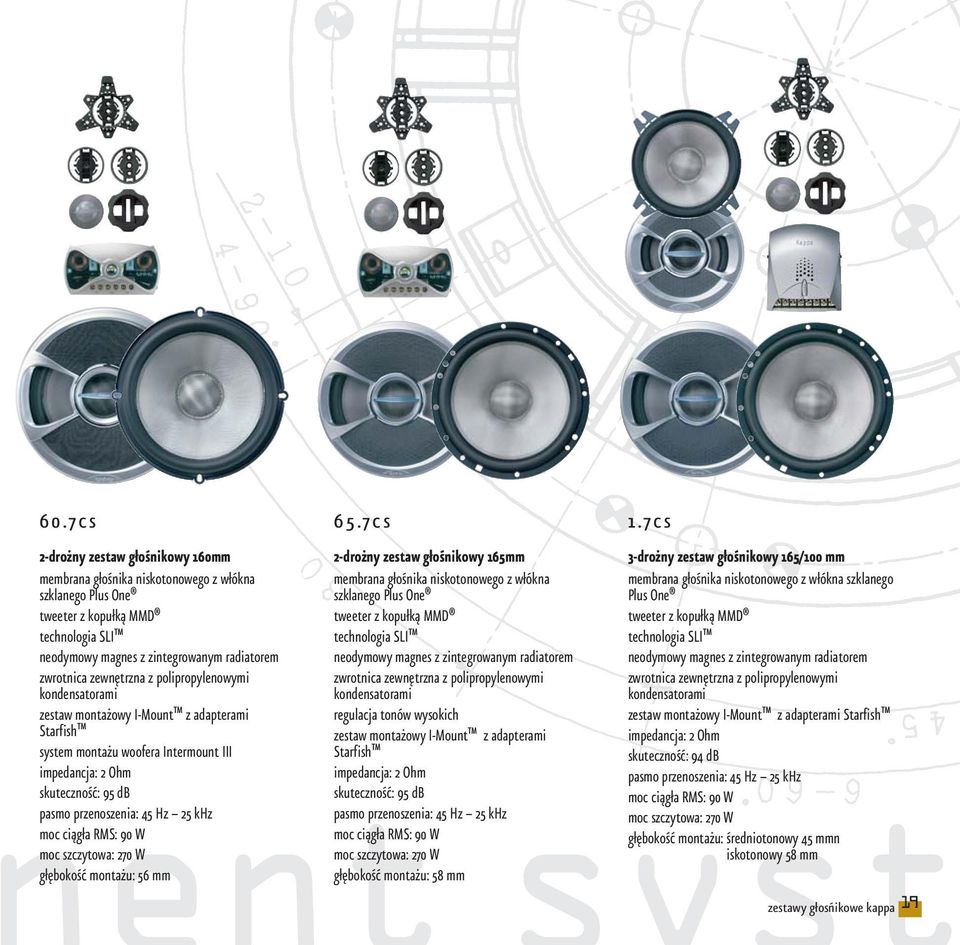

19 60.7cs 2-drożny zestaw głośnikowy 160mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami zestaw montażowy I-Mount z adapterami Starfish system montażu woofera Intermount III impedancja: 2 Ohm skuteczność: 95 db pasmo przenoszenia: 45 Hz 25 khz moc ciągła RMS: 90 W moc szczytowa: 270 W głębokość montażu: 56 mm 65.7cs 2-drożny zestaw głośnikowy 165mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami regulacja tonów wysokich zestaw montażowy I-Mount z adapterami Starfish impedancja: 2 Ohm skuteczność: 95 db pasmo przenoszenia: 45 Hz 25 khz moc ciągła RMS: 90 W moc szczytowa: 270 W głębokość montażu: 58 mm 1.7cs 3-drożny zestaw głośnikowy 165/100 mm membrana głośnika niskotonowego z włókna szklanego Plus One tweeter z kopułką MMD technologia SLI neodymowy magnes z zintegrowanym radiatorem zwrotnica zewnętrzna z polipropylenowymi kondensatorami zestaw montażowy I-Mount z adapterami Starfish impedancja: 2 Ohm skuteczność: 94 db pasmo przenoszenia: 45 Hz 25 khz moc ciągła RMS: 90 W moc szczytowa: 270 W głębokość montażu: średniotonowy 45 mmn iskotonowy 58 mm 19 zestawy głosńikowe kappa

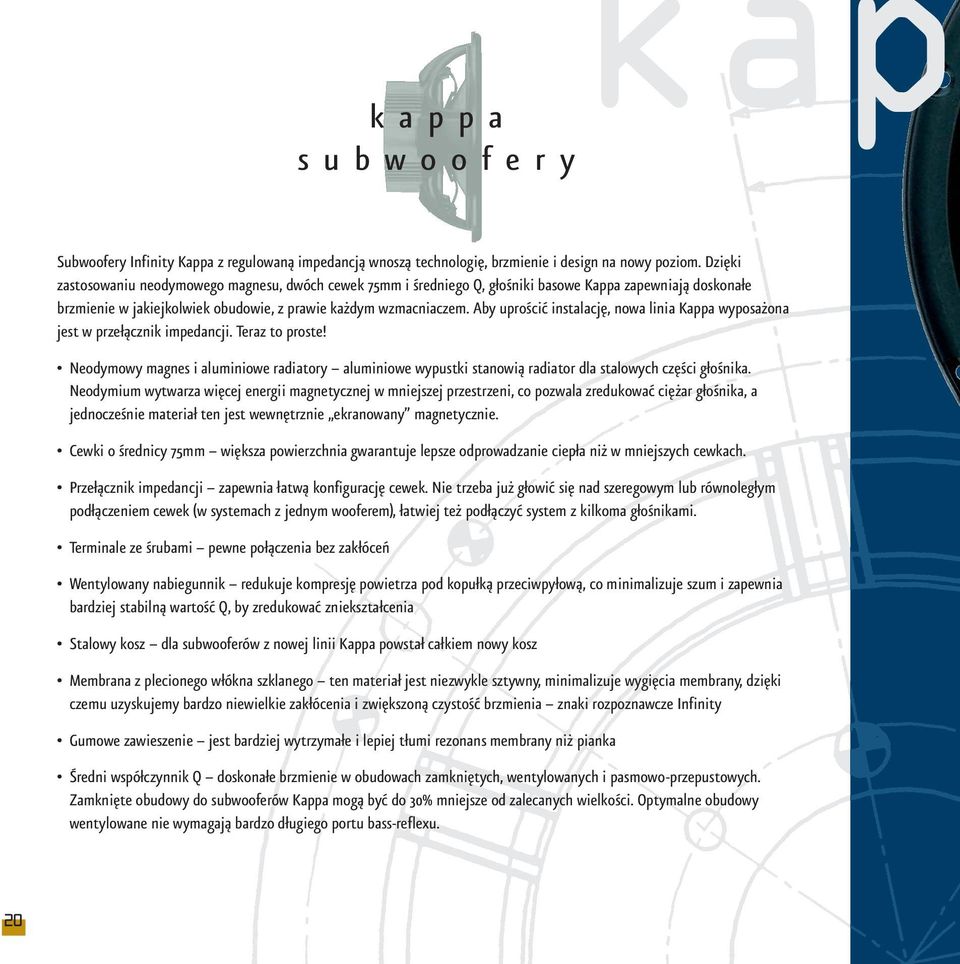

20 kap subwoofery kappa Subwoofery Infinity Kappa z regulowaną impedancją wnoszą technologię, brzmienie i design na nowy poziom. Dzięki zastosowaniu neodymowego magnesu, dwóch cewek 75mm i średniego Q, głośniki basowe Kappa zapewniają doskonałe brzmienie w jakiejkolwiek obudowie, z prawie każdym wzmacniaczem. Aby uprościć instalację, nowa linia Kappa wyposażona jest w przełącznik impedancji. Teraz to proste! Neodymowy magnes i aluminiowe radiatory aluminiowe wypustki stanowią radiator dla stalowych części głośnika. Neodymium wytwarza więcej energii magnetycznej w mniejszej przestrzeni, co pozwala zredukować ciężar głośnika, a jednocześnie materiał ten jest wewnętrznie ekranowany magnetycznie. Cewki o średnicy 75mm większa powierzchnia gwarantuje lepsze odprowadzanie ciepła niż w mniejszych cewkach. Przełącznik impedancji zapewnia łatwą konfigurację cewek. Nie trzeba już głowić się nad szeregowym lub równoległym podłączeniem cewek (w systemach z jednym wooferem), łatwiej też podłączyć system z kilkoma głośnikami. Terminale ze śrubami pewne połączenia bez zakłóceń Wentylowany nabiegunnik redukuje kompresję powietrza pod kopułką przeciwpyłową, co minimalizuje szum i zapewnia bardziej stabilną wartość Q, by zredukować zniekształcenia Stalowy kosz dla subwooferów z nowej linii Kappa powstał całkiem nowy kosz Membrana z plecionego włókna szklanego ten materiał jest niezwykle sztywny, minimalizuje wygięcia membrany, dzięki czemu uzyskujemy bardzo niewielkie zakłócenia i zwiększoną czystość brzmienia znaki rozpoznawcze Infinity Gumowe zawieszenie jest bardziej wytrzymałe i lepiej tłumi rezonans membrany niż pianka Średni współczynnik Q doskonałe brzmienie w obudowach zamkniętych, wentylowanych i pasmowo-przepustowych. Zamknięte obudowy do subwooferów Kappa mogą być do 30% mniejsze od zalecanych wielkości. Optymalne obudowy wentylowane nie wymagają bardzo długiego portu bass-reflexu. 20

21 pa subwo

22 kappa su NOWY STALOWY KOSZ PROGRESYWNY RESOR DOLNY NEODYMOWY MAGNES ALUMINIOWY RADIATOR PRZEŁĄCZNIK IMPEDANCJI MEMBRANA Z PLECIONEGO WŁÓKNA SZKLANEGO 22

23 bwoofers kappa 102.7w subwoofer 250mm z regulowaną impedancją moc RMS: 350 W moc szczytowa: 1400 W skuteczność: 89dB pasmo przenoszenia: 20Hz 250Hz wybór między 1 a 4 Ohm membrana z włókna szklanego neodymowy magnes wentylowany nabiegunnik głębokość montażu: 120 mm kappa 122.7w subwoofer 300mm z regulowaną impedancją moc RMS: 350 W moc szczytowa: 1400 W skuteczność: 92dB pasmo przenoszenia: 18Hz 250Hz wybór między 1 a 4 Ohm membrana z włókna szklanego neodymowy magnes wentylowany nabiegunnik głębokość montażu: 127 mm 23 subwoofery kappa

24 Życie to podróż. Głośno jest dobrze, ale wyraźnie jest lepiej. Czy możemy jechać aż do końca tej piosenki? Czy mamy dość paliwa? Czy mamy dość basu? Urodzony, by być dzikim. Przepraszam, panie władzo, moje myśli odpłynęły gdzieś.

25

26

27 pierścień montażowy StarfishTM głośniki typu coax i zestawy głośnikowe reference Nowe głośniki Reference wyposażono w najnowsze technologie Infinity, zaprojektowano je, aby uzyskać czyste brzmienie za konkurencyjną cenę. Głośniki mają obniżoną impedancję cewki, dzięki czemu wyciągają maksymalną moc ze wzmacniaczy przeznaczonych do głośników z impedancją 4 Ohm lub niższą. Ponadto wszystkie modele coax posiadają przełącznik poziomu tweetera, łatwo dostępny nawet po zamontowaniu głośników w samochodzie. Polipropylenowe membrany woofera Plus One (w trakcie procedury patentowej): ta technologia umożliwia zastosowanie membrany o większej powierzchni niż konkurencyjnych modelach tego samego rozmiaru. W zależności od głośnika, różnica może wynosić nawet 30%. W rezultacie wzrasta skuteczność i powstaje potężniejszy bas. Płytkie głośniki 165mm: wiele dzisiejszych samochodów ma ograniczoną przestrzeń w drzwiach. Modele 6522si i 6520scs mają zredukowaną głębokość montażu, dlatego są idealnym rozwiązaniem dla tych samochodów. Zredukowana impedancja nominalna: głośniki Reference oferują niższą impedancję niż modele konkurencyjne, co daje wyższą skuteczność. Kompatybilność z standardowymi radioodtwarzaczami jest zapewniona, a także podkreślona przez specjalne logo na opakowaniu. Przełącznik poziomu tweetera: przełącznik, zamontowany z przodu tweetera, umożliwia łatwą regulację poziomu tonów wysokich (0/+3dB), nawet po zamontowaniu głośników w samochodzie. Cecha ta jest dostępna we wszystkich modelach. Tweetery z tekstylnymi kopułkami: nie są to powszechnie używane tweetery typu W, ale montowane do krawędzi kopułki stosowane w wysokiej klasy kolumnach domowych. Dzięki temu moc głośnika wzrasta, a zniekształcenia przy wysokim poziomie głośności są zredukowane. Technologia ta pozwala także na lepszą integrację z głośnikiem średniotonowym. Obrotowy tweeter UniPivot : aby uzyskać lepsze brzmienie, wiele głośników z serii Reference posiada obrotowy tweeter (patent nr ). Nawet jeżeli głośnik zamontowany jest nisko, na wysokości nóg, można podnieść scenę i zoptymalizować brzmienie. Cecha ta jest dostępna w modelach 5022i, 6022i oraz 6522i. 27

28 ref TWEETERY Z TEKSTYLNĄ KOPUŁKĄ MOCOWANĄ DO KRAWĘDZI PLUS ONE POLIPROPYLENOWE MEMBRANY WOOFERÓW 28 głośniki typu coax reference

29 erence UNIPIVOT OBRACANE TWEETERY o ine au PRZEŁĄCZNIK POZIOMU TWEETERA DO REGULACJI GŁOŚNOŚCI WYSOKICH TONÓW głośniki typu coax reference 29

30 multie 4022i 2-drożny głośnik 100 mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi impedancja: 2,7 Ohm skuteczność: 92 db pasmo przenoszenia: 85 Hz 21 khz moc ciągła RMS: 35 W moc szczytowa: 105 W głębokość montażu: 48 mm 5022i 2-drożny głośnik 130 mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi z systemem UniPivot impedancja: 2,7 Ohm skuteczność: 92 db pasmo przenoszenia: 67 Hz 21 khz moc ciągła RMS: 45 W moc szczytowa: 135 W głębokość montażu: 57 mm 30 głosęńiki typu coax reference

31 ements 6022i 2-drożny głośnik 160 mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi z systemem UniPivot impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 53 Hz 21 khz moc ciągła RMS: 60 W moc szczytowa: 180 W głębokość montażu: 52 mm 6522i 2-drożny głośnik 165 mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi z systemem UniPivot impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 58 Hz 21 khz moc ciągła RMS: 60 W moc szczytowa: 180 W głębokość montażu: 60 mm 6522si 2-drożny głośnik 165 mm (płytko montowany) membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi z systemem UniPivot impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 58 Hz 21 khz moc ciągła RMS: 50 W moc szczytowa: 150 W głębokość montażu: 53 mm głosęńiki typu coax reference 31

32 8023i 3-drożny głośnik 200 mm membrana głośnika niskotonowego Plus One Tekstylny głośnik średniotonowy i tweeter z tekstylną kopułką mocowaną do krawędzi impedancja: 2,7 Ohm skuteczność: 94 db pasmo przenoszenia: 49 Hz 21 khz moc ciągła RMS: 75 W moc szczytowa: 225 W głębokość montażu: 90 mm 9623i 3-drożny głośnik 6 x 9 membrana głośnika niskotonowego Plus One Tekstylny głośnik średniotonowy i tweeter z tekstylną kopułką mocowaną do krawędzi impedancja: 2,7 Ohm skuteczność: 94 db pasmo przenoszenia: 46 Hz 21 khz moc ciągła RMS: 100 W moc szczytowa: 300 W głębokość montażu: 77 mm 32 głosęńiki typu coax reference

33 N a j w y ż s za j a k o ś ć, d o s k o n a ł e b r z m i e n i e 6822cf 2-drożny głośnik 6 x 8 / 5 x 7 membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi z systemem UniPivot impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 49 Hz 21 khz moc ciągła RMS: 60 W moc szczytowa: 180 W głębokość montażu: 60 mm 33 głosęńiki typu coax reference

34 1021t Tweeter z tekstylną kopułką 25mm wydajny magnes zestaw montażowy I-Mount z adapterami Starfish zwrotnica na przewodzie impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 2,5 khz 21 khz moc ciągła RMS: 50 W moc szczytowa: 150 W głębokość montażu: 22 mm 5020cs 2-drożny zestaw głośnikowy 130mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi zestaw montażowy I-Mount z adapterami Starfish zwrotnica zewnętrzna z regulacją tweetera impedancja: 2,7 Ohm skuteczność: 92 db pasmo przenoszenia: 67 Hz 21 khz moc ciągła RMS: 75 W moc szczytowa: 225 W głębokość montażu: 57 mm

35 6020cs 2-drożny zestaw głośnikowy 160mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi zestaw montażowy I-Mount z adapterami Starfish zwrotnica zewnętrzna z regulacją tweetera impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 53 Hz 21 khz moc ciągła RMS: 90 W moc szczytowa: 270 W głębokość montażu: 52 mm 6520cs 2-drożny zestaw głośnikowy 165mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi zestaw montażowy I-Mount z adapterami Starfish zwrotnica zewnętrzna z regulacją tweetera impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 58 Hz 21 khz moc ciągła RMS: 90 W moc szczytowa: 270 W głębokość montażu: 60 mm 6520csc 2-drożny płytki zestaw głośnikowy 165mm membrana głośnika niskotonowego Plus One Tweeter z tekstylną kopułką mocowaną do krawędzi zestaw montażowy I-Mount z adapterami Starfish zwrotnica zewnętrzna z regulacją tweetera impedancja: 2,7 Ohm skuteczność: 93 db pasmo przenoszenia: 58 Hz 21 khz moc ciągła RMS: 75 W moc szczytowa: 225 W głębokość montażu: 53 mm 35 zestawy głosńikowe reference

36

37 reference subwoofery Duże gumowe zawieszenie materiał ten doskonale przytrzymuje brzeg membrany i absorbuje zniekształcenia, które dzięki temu są znacznie zredukowane. Progresywny resor dolny każdy subwoofer z linii Reference posiada progresywny resor dolny, który lepiej kontroluje ruchy membrany przy ekstremalnych wychyleniach. Dzięki temu zredukowano zniekształcenia powstające przy wysokim poziomie głośności. Stworzone przez Infinity mocowanie przewodów zapobiega stukaniu przewodów i zapewnia ich solidne mocowanie do membrany, nawet przy ekstremalnych wychyleniach Wentylowane nabiegunniki dodatkowe chłodzenie struktury napędzającej. Lepsze odprowadzanie ciepła, większa moc. Zaprojektowany przez Infinity kosz głośnika stosowany we wszystkich subwooferach Reference zmniejsza głębokość montażu, a jednocześnie maksymalizuje wychylenie głośnika basowego 37

38 eferenc DUŻE GUMOWE ZAWIESZENIE PROGRESYWNY RESOR DOLNY WENTYLOWANY NABIEGUNNIK DEDYKOWANY KOSZ 38 subwoofery reference

39 e subwoo 1050w subwoofer 250mm polipropylenowa membrana kosz o zmniejszonej głębokości jedna cewka 4 Ohm skuteczność: 91 db pasmo przenoszenia: 25Hz 400Hz moc RMS: 250 W moc szczytowa: 1000 W głębokość montażu: 116 mm 1250w subwoofer 300mm polipropylenowa membrana kosz o zmniejszonej głębokości jedna cewka 4 Ohm skuteczność: 93 db pasmo przenoszenia: 23Hz 400Hz moc RMS: 300 W moc szczytowa: 1200 W głębokość montażu: 128 mm subwoofery reference 39

40 skrzynie basowe reference Infinity kolejny raz udowadnia, że doskonale brzmiące subwoofery nie muszą być zamknięte w nieatrakcyjnych pudłach. Najbardziej rzuca się w oczy panel przedni, elegancki i podświetlony, z klasycznym wyglądem Infinity. Gustowna kolorystyka pozwala skrzynkom być ozdobą każdego samochodu. Ale nie tylko wygląd robi wrażenie. Jak przystało na prawdziwe produkty Infinity, nasi inżynierowie zwarli w nich techniczne innowacje: rewolucyjny port bass-reflexu Slipstream, który zapewnia optymalne brzmienie nawet przy najwyższych poziomach głośności, eliminując szum portu powodowany przez turbulencje i blokowanie się powietrza na wylocie portu. Obudowy Reference zbudowano z 18mm płyty MDF, zamontowano w nich wysokiej klasy gniazda. Unikalny panel przedni: nowe obudowy wyposażono w stworzone przez Infinity maskownice, w pełni chroniące głośnik i pasujące do stylu Infinity. Port bass-reflexu Slipstream: niewielkie obudowy wymagają długich portów bass-reflexu, uzyskać dobry bas. Port zastosowany w tych obudowach skutecznie ogranicza turbulencje wewnątrz portu, zapobiegając szumom powietrza. Jedna/dwie cewki 4 Ohm: umożliwiają łatwe podłączenie zmostkowanych wzmacniaczy stereo oraz potężniejszych wzmacniaczy do subwoofera. Podwójne magnesy i wentylowane nabiegunniki: skuteczność wzrasta, wraz z możliwościami odprowadzania ciepła. Oświetlenie panela przedniego: w obudowach zamontowano diody, które oświetlają membrany woofera, co daje bardzo atrakcyjny efekt. Aluminiowe nóżki montażowe: ułatwiają montaż i zamocowanie skrzyń w bagażniku

41 1240se skrzynia basowa 300mm z bass-reflexem port Slipstream unikalna konstrukcja panela przedniego impedancja 4 Ohm skuteczność (1W przy 1m): 91 db pasmo przenoszenia: 33Hz 300Hz moc RMS: 300 W moc szczytowa: 1200 W wymiary: 434 x 534 x 414 mm 1220de podwójna skrzynia basowa 300mm z bass-reflexem port Slipstream unikalna konstrukcja panela przedniego impedancja 2 x 4 Ohm skuteczność (1W przy 1m): 97 db pasmo przenoszenia: 30Hz 300Hz moc RMS: 600 W moc szczytowa: 1800 W wymiary: 434 x 914 x 414 mm 41 skrzynie basowe

42 wzmacniacze reference Wzmacniacze z nowej linii Reference Series to unikalna kombinacja technologii, brzmienia i designu, jaka od dawna kojarzy się z marką Infinity. Tegoroczne modele to 4-kanałowy wzmacniacz szerokopasmowy, potężny wzmacniacz mono oraz 5-kanałowy wzmacniacz, który z łatwością zasili cały samochodowy system audio. Wzmacniacze szerokopasmowe zapewniają czysty dźwięk o niskich zniekształceniach dzięki zastosowania obwodów Class AB. Kanały przeznaczone dla subwooferów generują potężną dawkę mocy w standardzie Class D, a całość została zamknięta w niewielkiej obudowie, co ułatwia montaż wzmacniacza. Nowy design to szkieletowa aluminiowa rama o satynowym wykończeniu, nałożona na ciemnoszary korpus. Dwa niebieskie świecące paski znajdują się w centralnej części wzmacniaczy. 42

43 Wysokiej klasy gniazda do podłączenia głośników i zasilania. Zwrotnica elektroniczna na wszystkich kanałach, pełna regulacja, 20Hz 320Hz. Dodatkowe wyjścia poziomu liniowego ułatwiają instalację dodatkowych wzmacniaczy. Nowe gniazdo poziomu głośnikowego RJ-45, do którego już wkrótce będzie można podłączyć zewnętrzne urządzenie Input Management System (IMS). W zestawie znajduje się pilot do sterowania basem w modelach pięciokanałowym I mono.

44 mps 44 reference amplifiers

45 475a 4-kanałowy wzmacniacz szerokopasmowy Moc RMS 75W x 4 kanały przy 4 Ohm i 1% THD + N Stosunek sygnał-szum: 85dBA (1W przy 4 Ohm) Moc RMS 90W x 4 kanały przy 2 Ohm, zasilaniu 14,4V i 1% THD + N Moc RMS 180W x 2 kanały przy 4 Ohm, zasilaniu 14,4V i 1% THD + N Moc dynamiczna: 117W przy 2 Ohm Efektywny współczynnik tłumienia: 6,3 przy 4 Ohm Pasmo przenoszenia: 10Hz 100kHz (-3dB) Maksymalny sygnał wejściowy: 6V Czułość maksymalna: 100mV Wbudowana regulowana zwrotnica elektroniczna 12dB Regulacja podbicia basu (0 do +6dB przy 50Hz) Para pełnozakresowych wyjść przedwzmacniacza Port dla dodatkowych akcesoriów Wymiary (dł. x szer. x wys.): 360mm x 228mm x 68mm 5350a 5-kanałowy wzmacniacz Moc RMS 50W x 4 kanały i 150W x 1 kanał przy 4 Ohm i 1% THD + N Stosunek sygnał-szum: 85dBA (1W przy 4 Ohm) Moc RMS 60W x 4 kanały i 300W x 1 kanał przy 2 Ohm, zasilaniu 14,4V i 1% THD + N Moc dynamiczna: 89W x 4 i 332W x 1 przy 2 Ohm Efektywny współczynnik tłumienia: 6,3 przy 4 Ohm Pasmo przenoszenia: 10Hz 100kHz (-3dB) (kanały 1, 2, 3, 4), 10Hz 302Hz (kanał 5) Maksymalny sygnał wejściowy: 6V Czułość maksymalna: 100mV Wbudowana regulowana zwrotnica elektroniczna 12dB Regulacja podbicia basu (0 do +6dB przy 50Hz) Port dla dodatkowych akcesoriów W zestawie pilot do sterowania basem Wymiary (dł. x szer. x wys.): 421mm x 228mm x 68mm 1600a Wzmacniacz mono Moc RMS 400W x 1 kanał przy 4 Ohm i 1% THD + N Stosunek sygnał-szum: 85dBA (1W przy 4 Ohm) Moc RMS 600W x 1 kanał przy 2 Ohm, zasilaniu 14,4V i 1% THD + N Moc dynamiczna: 894W przy 2 Ohm Efektywny współczynnik tłumienia: 6,3 przy 4 Ohm Pasmo przenoszenia: 11Hz 330Hz (-3dB) Maksymalny sygnał wejściowy: 6V Czułość maksymalna: 100mV Wbudowana regulowana zwrotnica elektroniczna 12dB Regulacja podbicia basu (0 do +6dB przy 50Hz) Port dla dodatkowych akcesoriów W zestawie pilot do sterowania basem Para pełnozakresowych wyjść przedwzmacniacza Wymiary (dł. x szer. x wys.): 360mm x 228mm x 68mm wzmacniacze reference 45

46

47 Technologia samochodowa rozwija się z każdym rokiem. Czy producenci samochodów mogą korzystać z repertuaru Infinity?

48 basslink T ba Infinity BassLink T powstał, aby wytwarzać potężny bas w samochodach typu pickup, SUV czy hatchback. Jego niewielkie rozmiary pozwalają zmieścić go w ograniczonej przestrzeni pickupa lub za tylnymi siedzeniami hatchbacka czy SUVa. Niewielki rozmiarem, ale wielki mocą, BassLink T wytwarza wystarczająco dużo basu, żeby obudzić sąsiadów. BassLink T to głośnik basowy 250mm, dwa radiatory pasywne 250mm oraz wzmacniacz klasy D o mocy 250 W osadzone w atrakcyjnie wyglądającej polimerowej obudowie. Całość została starannie dobrana, aby pracować jako unikalny zintegrowany system. Niezwykle wszechstronny BassLink T akceptuje wejścia poziomu liniowego i głośnikowego, posiada także wbudowany filtr dolnoprzepustowy i procesor sygnału. Użytkownik ma możliwość regulacji kilku parametrów, dzięki czemu może je optymalnie dostosować do charakterystyki kabiny samochodu. Są to: przełącznik fazy 0 i 180 stopni, elektroniczny filtr dolnoprzepustowy regulowany płynnie między 70Hz a 170Hz, regulowana czułość wejściowa oraz korektor basu (+3dB do 6dB). Specjalnie zaprojektowany do pracy w samochodach typu pickup, SUV i hatchback.

49 slink BassLink T Subwoofer 250mm, 2 radiatory pasywne 250mm Wbudowany wzmacniacz klasy D 250 W Regulowana zwrotnica elektroniczna (70Hz 120Hz) Regulacja fazy (0 lub 180 stopni) Regulacja poziomu wejściowego Korektor basu (+3dB do 6dB przy 45Hz) Wejścia poziomu przedwzmacniacza RCA: 50mV 4V Wejścia poziomu wysokiego dla fabrycznego radia: 1V 16V W komplecie pilot BassLink LC Pasmo przenoszenia: 10Hz - 120Hz Wymiary (dł x szer x wys): 1026mm x 164mm x 365mm 49

50 basslink II i basslink 4cs Skrzynia basowa BassLink II to innowacyjne cechy i technologie. Po pierwsze, maskownice głośnika basowego i radiatora pasywnego są kwadratowe. Dlaczego? Ponieważ głośniki te są kwadratowe. Celem Infinity było maksymalne powiększenie powierzchni membrany, aby wydobyć każdy gram basu ze stosunkowo niewielkiej obudowy. Takie podejście pozwoliło nam to zrobić. BassLink II jest zasilany przez taki sam doskonały wzmacniacz 250W klasy D, co BassLink T. Oprócz szerokiego wachlarza kontrolek i możliwości wszechstronnej regulacji, BassLink II może być w prosty sposób wzbogacony dzięki modułowi BassLink 4sc. Ten wielokanałowy moduł wzmacniacza zmienia BassLink II w źródło mocy dla całego samochodu, a nie tylko głośników basowych. BassLink 4sc ma także obwód symulujący kanał centralny z czterostopniową regulacją, umożliwiający na perfekcyjne dostrojenie systemu. BassLink 4sc wielokanałowy moduł rozszerzający działanie BassLinka II. Wzmacniacz 4 x 50W. Obwód symulacji kanału centralnego Phantom Center. Sterowanie poziomem głośności głośników przednich i tylnych. Czterostopniowa regulacja obwodu Phantom Center. 50

51

52 p r z e ł omowe t e c h n o l o g i e, p o r u s z a j ą c e z i e m i ę b r z m i e n i e BassLink II Subwoofer aktywny 250mm Wbudowany wzmacniacz 250W klasy D Głośnik basowy 250mm, radiator pasywny 250mm Regulowana zwrotnica elektroniczna (50Hz 120Hz) Korektor basu (+3dB do -6dB przy 45Hz) Możliwość rozbudowy o moduł wzmacniacza BassLink 4sc Oddzielne wejścia poziomu wysokiego i niskiego Pilot do regulacji basu BassLink LC Wymiary: 389mm x 383mm x 203mm BassLink 4sc Moduł wzmacniacza wielokanałowego do systemu BassLink II 35 W x 4 kanały przy 4 Ohm 1% THD + N 50 W x 4 kanały przy 2 Ohm 1% THD + N Symulacja kanału centralnego Phantom Center Regulowana zwrotnica elektroniczna Oddzielne wejścia poziomu wysokiego i niskiego 52 basslink

53 basslink Infinity, wynalazca serwosterowanych subwooferów, zaadaptował technologię stosowaną w najwyższej klasy głośnikach domowych, aby stworzyć system BassLink, który wyznacza nowe standardy odtwarzania basu w samochodzie. BassLink posiada korektor basu, przełącznik fazy 0 lub 180 stopni, pozwalający zoptymalizować fazę systemu w określonym samochodzie, a także inne innowacje. Możliwość regulacji BassLink BassLink 250mm Subwoofer, 250mm Passive Radiator Wbudowany wzmacniacz klasy D 200 W Regulowana zwrotnica elektroniczna (50Hz 120Hz) Regulacja fazy (0 180stopni) Regulacja poziomu wejściowego Korektor basu (+3dB do 6dB przy 45Hz) Wejścia poziomu przedwzmacniacza RCA Wejścia poziomu wysokiego dla fabrycznego radia W komplecie pilot BassLink Pasmo przenoszenia: 20Hz 100Hz Wymiary: 368 x 318 x 203mm

54 Od prawie 40 lat, Infinity pracuje nad innowacjami w swoich systemach głośnikowych, aby wyznaczać nowe, wciąż wyższe standardy technologii, brzmienia i designu. Nasi inżynierowie kontynuują tradycję w linii Infinity Cascade, tworząc kompletne centrum rozrywki domowej o niezrównanym brzmieniu i niespotykanej urodzie. Zatem zrób również coś dla swojego domu. Podaruj mu wspaniały system domowego audio. wy j ą t k o w e n a g ł o śnienie d t e g o b u d y n k u l a o b o k g a r a ż u 54 Infinity Cascade

55

56 zgodne z CEA2006 dane techniczne subwoofery 4-kanałowy 5-kanałowy Monoblok 475a 5350a 1600a Moc przy 4 Ohm i 1% THD+N 4 x 75W 4 x 50W + 1 x 150W 1 x 400W Stosunek sygnał/szum (1W przy 4 Ohm) 85dBA 85dBA 80dBA Moc przy 4 Ohm, zasilaniu 14,4V oraz 1% THD+N 2 x 180W Moc przy 2 Ohm, zasilaniu 14,4V oraz 1% THD+N 4 x 90W 4 x 60W + 1 x 300W 1 x 600W Moc dynamiczna 2 Ohms 4 x 89W + 1 x 2 Ohms 2 Ohms Efektywny współczynnik 4 Ohm Pasmo przenoszenia (-3dB) 10Hz 100Hz 10Hz 100kHz (F/R) 10Hz 302Hz (Sub) 11Hz 330Hz Maksymalny sygnał wejściowy 6V 6V 6V Czułość maksymalna 100mV 100mV 100mV Skok regulacji głośności przy 4 Ohm 0.21dB 0.12dB 0.12dB Klasa AB AB (F/R), D (Sub) D Mierzone THD 0.04% 0.02% (F/R) 0.06% (Sub) 0.05% Minimalna impedancja głośnika 2 Ohms 2 Ohms 2 Ohms Maksymalny pobór prądu 72A 75A 58A Bezpieczniki 2 x 35A 2 x 40A 3 x 25A Wymiary (mm) szer 229mm 229mm 229mm wys 69mm 69mm 69mm dł 361mm 421mm 361mm Nachylenie zboczy zwrotnicy 12dB/Oct. 12dB/Oct. 12dB/Oct. Regulacja zwrotnicy kanał 1/2 OFF tak tak tak LPF 32Hz 320Hz 32Hz 320Hz 32Hz 320Hz HPF 32Hz 320Hz 32Hz 320Hz kanał 3/4 OFF tak tak LPF 32Hz 320Hz 32Hz 320Hz HPF 32Hz 320Hz 32Hz 320Hz kanał 5/6 OFF tak LPF 20Hz 200Hz HPF nie Podbicie basu kanał 1/2 0/ 6dB 0/ 6dB 0/ 6dB kanał 3/4 0/ 6dB 0/ 6dB kanał 5/6 0/ 6dB Wyjścia przedwzmacniacza Wyjścia Stereo Zmostkowane Sterowanie za pomocą pilota 56 dane techniczne

57 wzmacniacze z serii reference 4-kanałowy 5-kanałowy Monoblok 475a 5350a 1600a Odlewane radiatory Zabezpieczenie przed przegrzaniem Zabezpieczenie przed przeciążeniem Zabezpieczenie przed zwarciem Zabezpieczenie przed zbyt wysokim/niskim napięciem Wejście RCA Pozłacane złącza zasilania Pozłacane złącza głośnikowe Pozłacane złącza RCA Wskaźnik statusu wzmacniacza dane techniczne subwoofery Kappa Perfect VQ Kappa Reference Perfect12 VQ 102.7w 122.7w 1050w 1250w Rozmiar cale 12" 10" 12" 10" 12" cm 30 cm 25 cm 30 cm 25 cm 30 cm Moc RMS W 400 W 350 W 350 W 250 W 300 W Moc szczytowa W 1600 W 1400 W 1400 W 1000 W 1200 W Pasmo przenoszenia Hz 23 Hz 400 Hz 20 Hz 400 Hz 23 Hz 400 Hz 25 Hz 400 Hz 23 Hz 400 Hz Skuteczność db/w/m 89 db 89 db 92 db 91 db 93 db Impedancja Ohm 4 Ohm do wyboru 1 lub 4 Ohm do wyboru 1 lub 4 Ohm 4 Ohm 4 Ohm Średnica cewki mm 77 mm 76 mm 76 mm 50 mm 50 mm Średnica otworu montażowego (B) mm 277 mm 232 mm 283 mm 232 mm 284 mm Głębokość montażu (A) mm 178 mm 120 mm 127 mm 116 mm 128 mm Parametry Thiele-Small Oporność cewki DC Revc Indukcyjność 1kHz Levc Aktywna powierzchnia membrany Sd (cm 2 ) Siła elektromotoryczna (BL) wkładka z małym otworem wkładka ze średnim otworem bez wkładki 9.67 Objętość ekwiwalentna VAS (Litry) Podatnośc zawieszenia Cms (mm/n) Masa układu drgającego, membrana Mms (gram) Masa membrany Mmd (gram) dane techniczne

58 Parametry Thiele-Small (c.d.) dane techniczne subwoofery Kappa Perfect VQ Kappa Reference Perfect12 VQ 102.7w 122.7w 1050w 1250w Częstotliwość rezonansowa Fs (Hz) Współczynnik Q mechaniczny Qms Współczynnik Q elektryczny (Qes) wkładka z małym otworem wkładka ze średnim otworem 0.50 bez wkładki 0.79 Współczynnik Q całkowity (Qts) wkładka z małym otworem wkładka ze średnim otworem 0.47 bez wkładki 0.74 Maksymalne wychylenie Xmax (mm) w jedną stronę Xmax (cale) Zalecane obudowy A obudowa zamknięta (rysunek 1) Objętość 21 L 29 L 22 L 35.5L B Obudowa wentylowana (rysunek 2) Objętość 43 L 57 L 50 L 57 L Długość portu 232 mm 232 mm 229 mm 312 mm Średnica portu 77 mm 77 mm 77 mm 102 mm C Obudowa pasmowo-przepustowa (rysunek 3) Objętość komory przedniej 19.8 L 25 L 28.5 L 35.5 L Objętość komory tylnej 19.8 L 37 L 28.5 L 35.5 L Długość portu 157 mm 247 mm 200 mm 204 mm Średnica portu 77 mm 102 mm 102 mm 102 mm rysunek 1 rysunek 2 rysunek 3 Głębokość montażu A średnica otworu montażowego B Objętość (wypełnienie luźnym włóknem) Objętość Długość Fo Długość Fo Średnica Objętość komory przedniej Objętość komory tylnej Średnica 58 dane techniczne

59 subwoofery Wyróżnione kombinacje stanowią najlepszy kompromis między niską częstotliwością a wysokim poziomem głośności, więc są optymalnym rozwiązaniem. Wyższa wartość tętnienia oznacza bardziej dudniący dźwięk i wysoki poziom głośności powstaje kosztem jakości brzmienia niskich częstotliwości. Poziom w A obudowa zamknięta (rysunek 1) Vb (litry) F3 (Hz) Fmax (Hz) Tętnienie Wkładka Kappa Perfect 12VQ 11, mała mała średnia ,75 średnia 1 35, brak brak 15 B obudowa wentylowana (rysunek 2) Vb (litry) Dia Event Long.Event Poziom w (mm) (mm) F3 (Hz) Fmax (Hz) Tętnienie Wkładka Kappa Perfect 12VQ mała mała średnia ,5 średnia średnia brak 30 C obudowa pasmowo-przepustowa (rysunek 3) Vbs (Litry) Vbv (Litry) Dia Event Long.Event Pasmo w Poziom w (mm) (mm) F3 (Hz) Fmax (Hz) Wkładka samochodzie Kappa Perfect 12VQ mała mała średnia dane techniczne

60 Harman Consumer Group, Inc. 2, route de Tours, Château du Loir, France 250 Crossways Park Drive, Woodbury, NY 11797, USA Harman International Industries, Incorporated. All rights reserved. Features, specifications and appearance are subject to change without notice. Designed, edited and digitally produced by Harman Consumer Group Marketing & Design Center, Woodbury, NY, USA. Part No. ICCAT07 Infinity, BassLink, Kappa, MMD and Plus One are trademarks of Harman International Industries, Incorporated, registered in the United States and/or other countries. BassLink T, EMIT, Focused-Field T-Pole Motor, Infinity Cascade, I-Mount, M 3 D, SLI, Starfish and UniPivot are trademarks of Harman International Industries, Incorporated.
