1 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 459 MONACOR INTERNATIONAL

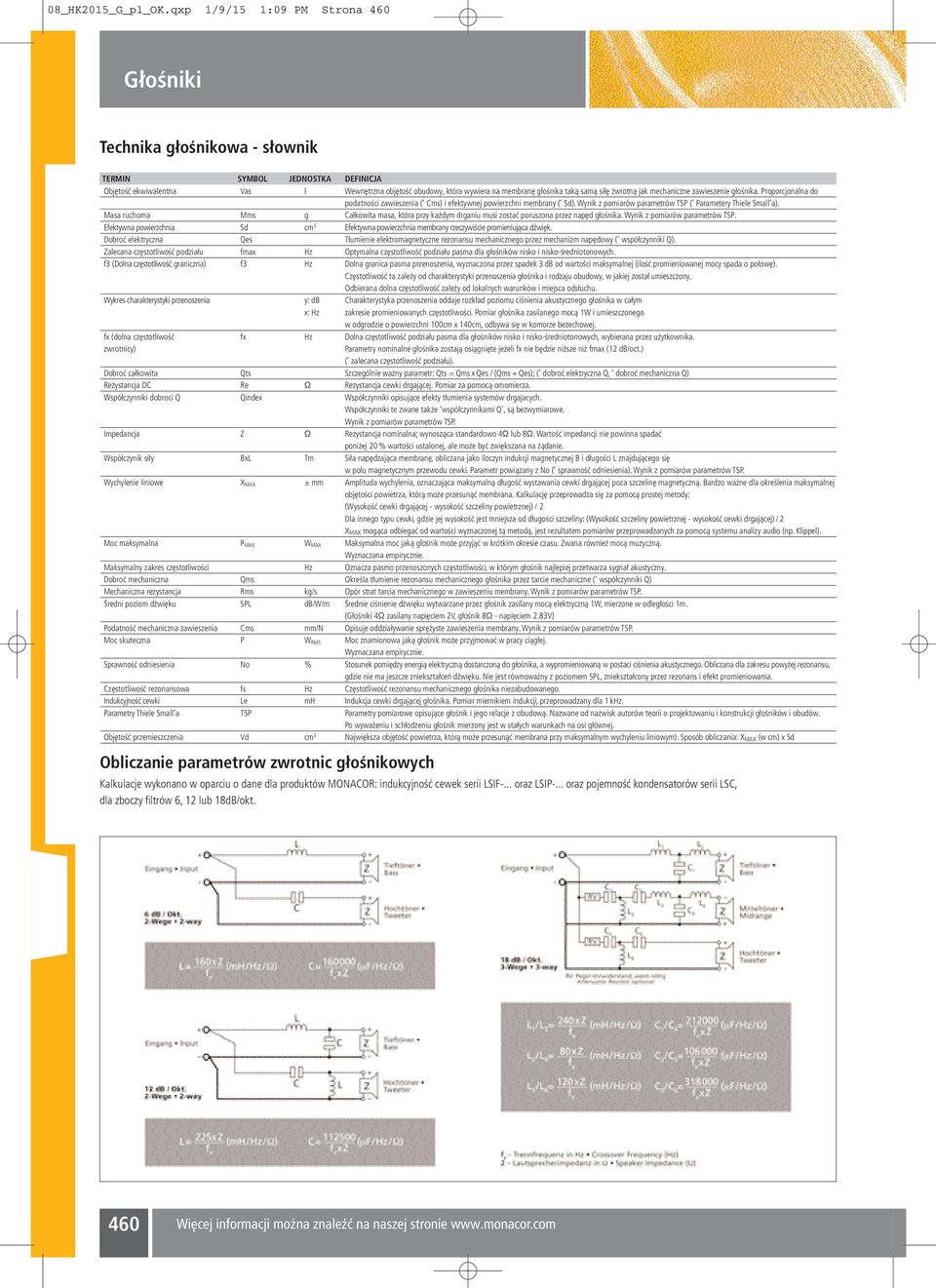

2 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 460 Technika głośnikowa - słownik Model TERMIN SYMBOL JEDNOSTKA DEFINICJA Objętość ekwiwalentna Vas l Wewnętrzna objętość obudowy, która wywiera na membranę głośnika taką samą siłę zwrotną jak mechaniczne zawieszenie głośnika. Proporcjonalna do podatności zawieszenia ( Cms) i efektywnej powierzchni membrany ( Sd). Wynik z pomiarów parametrów TSP ( Parametery Thiele Small a). Masa ruchoma Mms g Całkowita masa, która przy każdym drganiu musi zostać poruszona przez napęd głośnika. Wynik z pomiarów parametrów TSP. Efektywna powierzchnia Sd cm 3 Efektywna powierzchnia membrany rzeczywiście promieniująca dźwięk. Dobroć elektryczna Qes Tłumienie elektromagnetyczne rezonansu mechanicznego przez mechanizm napędowy ( współczynniki Q). Zalecana częstotliwość podziału fmax Hz Optymalna częstotliwość podziału pasma dla głośników nisko i nisko-średniotonowych. f3 (Dolna częstotliwość graniczna) f3 Hz Dolna granica pasma przenoszenia, wyznaczona przez spadek 3 db od wartości maksymalnej (ilość promieniowanej mocy spada o połowę). Częstotliwość ta zależy od charakterystyki przenoszenia głośnika i rodzaju obudowy, w jakiej został umieszczony. Odbierana dolna częstotliwość zależy od lokalnych warunków i miejsca odsłuchu. Wykres charakterystyki przenoszenia y: db Charakterystyka przenoszenia oddaje rozkład poziomu ciśnienia akustycznego głośnika w całym x: Hz zakresie promieniowanych częstotliwości. Pomiar głośnika zasilanego mocą 1W i umieszczonego w odgrodzie o powierzchni 100cm x 140cm, odbywa się w komorze bezechowej. fx (dolna częstotliwość fx Hz Dolna częstotliwość podziału pasma dla głośników nisko i nisko-średniotonowych, wybierana przez użytkownika. zwrotnicy) Parametry nominalne głośnika zostają osiągnięte jeżeli fx nie będzie niższe niż fmax (12 db/oct.) ( zalecana częstotliwość podziału). Dobroć całkowita Qts Szczególnie ważny parametr: Qts = Qms x Qes / (Qms + Qes); ( dobroć elektryczna Q, dobroć mechaniczna Q) Rezystancja DC Re Ω Rezystancja cewki drgającej. Pomiar za pomocą omomierza. Współczynniki dobroci Q Qindex Współczynniki opisujące efekty tłumienia systemów drgajacych. Współczynniki te zwane także 'współczynnikami Q', są bezwymiarowe. Wynik z pomiarów parametrów TSP. Impedancja Z Ω Rezystancja nominalna; wynosząca standardowo 4Ω lub 8Ω. Wartość impedancji nie powinna spadać poniżej 20 % wartości ustalonej, ale może być zwiększana na żądanie. Współczynik siły BxL Tm Siła napędzająca membranę, obliczana jako iloczyn indukcji magnetycznej B i długości L znajdującego się w polu magnetycznym przewodu cewki. Parametr powiązany z No ( sprawność odniesienia). Wynik z pomiarów parametrów TSP. Wychylenie liniowe XMAX ± mm Amplituda wychylenia, oznaczająca maksymalną długość wystawania cewki drgającej poza szczelinę magnetyczną. Bardzo ważne dla określenia maksymalnej objętości powietrza, którą może przesunąć membrana. Kalkulację przeprowadza się za pomocą prostej metody: (Wysokość cewki drgającej - wysokość szczeliny powietrznej) / 2 Dla innego typu cewki, gdzie jej wysokość jest mniejsza od długości szczeliny: (Wysokość szczeliny powietrznej - wysokość cewki drgającej) /2 X MAX mogąca odbiegać od wartości wyznaczonej tą metodą, jest rezultatem pomiarów przeprowadzanych za pomocą systemu analizy audio (np. Klippel). Moc maksymalna PMAX WMAX Maksymalna moc jaką głośnik może przyjąć w krótkim okresie czasu. Zwana również mocą muzyczną. Wyznaczana empirycznie. Maksymalny zakres częstotliwości Hz Oznacza pasmo przenoszonych częstotliwości, w którym głośnik najlepiej przetwarza sygnał akustyczny. Dobroć mechaniczna Qms Określa tłumienie rezonansu mechanicznego głośnika przez tarcie mechaniczne ( współczynniki Q) Mechaniczna rezystancja Rms kg/s Opór strat tarcia mechanicznego w zawieszeniu membrany. Wynik z pomiarów parametrów TSP. Średni poziom dźwięku SPL db/w/m Średnie ciśnienie dźwięku wytwarzane przez głośnik zasilany mocą elektryczną 1W, mierzone w odległości 1m. ( 4Ω zasilany napięciem 2V, głośnik 8Ω - napięciem 2.83V) Podatność mechaniczna zawieszenia Cms mm/n Opisuje oddziaływanie sprężyste zawieszenia membrany. Wynik z pomiarów parametrów TSP. Moc skuteczna P WRMS Moc znamionowa jaką głośnik może przyjmować w pracy ciągłej. Wyznaczana empirycznie. Sprawność odniesienia No % Stosunek pomiędzy energią elektryczną dostarczoną do głośnika, a wypromieniowaną w postaci ciśnienia akustycznego. Obliczana dla zakresu powyżej rezonansu, gdzie nie ma jeszcze zniekształceń dźwięku. Nie jest równoważny z poziomem SPL, zniekształcony przez rezonans i efekt promieniowania. Częstotliwość rezonansowa fs Hz Częstotliwość rezonansu mechanicznego głośnika niezabudowanego. Indukcyjność cewki Le mh Indukcja cewki drgającej głośnika. Pomiar miernikiem indukcji, przeprowadzany dla 1 khz. Parametry Thiele Small a TSP Parametry pomiarowe opisujące głośnik i jego relacje z obudową. Nazwane od nazwisk autorów teorii o projektowaniu i konstrukcji głośników i obudów. Po wyważeniu i schłodzeniu głośnik mierzony jest w stałych warunkach na osi głównej. Objętość przemieszczenia Vd cm 3 Największa objętość powietrza, którą może przesunąć membrana przy maksymalnym wychyleniu liniowym). Sposób obliczania: X MAX (w cm) x Sd Obliczanie parametrów zwrotnic głośnikowych Kalkulacje wykonano w oparciu o dane dla produktów MONACOR: indukcyjność cewek serii LSIF-... oraz LSIP-... oraz pojemność kondensatorów serii LSC, dla zboczy filtrów 6, 12 lub 18dB/okt. Więcej informacji można znaleźć na naszej stronie

3 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 461 CAAD-.2 Nr kat CAAD-.2, wersja 32 bitowa dla Windows* x/me/2/nt/xp/vista/7 Okno użytkownika z menu sterującym MDI (praca wielookienkowa) Wymiarowanie przy rysunkach obudów głośnikowych Jednoczesne wyświetlanie do 6 wykresów (dla porównywania) Wybór online 7 języków Aktualizacja bazy danych po wciśnięciu przycisku Obliczanie obudów głośnikowych Zamknięta, bass-reflex, band-pass, linia transmisyjna, kombinowana, przy użyciu także kilku głośników. Funkcja szukania odpowiedniego głośnika do istniejącej obudowy (wymiana głośników!) Automatyczne ustalanie listy potrzebnych komponentów dla obliczonej obudowy głośnikowej. Obliczanie zwrotnic od 1 do rzędu (-2dB) Baza głośników Rozbudowana o najnowsze głośniki, łatwa do pobrania Dodatkowo CAAD-3.0 dla Windows* Wymagania sprzętowe Komputer PC kompatybilny z IBM (Pentium lub wyższy), 16MB RAM, 10MB wolnego miejsca na dysku, CD-ROM, Windows* 9x/ME/2000/NT/XP/VISTA/7, MS Service Pack 3 wymagany dla Windows NT4 Zbuduj własny zestaw głośnikowy! Konstruowanie własnych zestawów głośnikowych jest marzeniem większości entuzjastów systemów HiFi. W ofercie produktowej firmy MONACOR INTERNATIONAL znajdują się wszystkie niezbędne elementy i akcesoria. Od dziesiątek lat, nasze głośniki stanowią podstawę niezliczonej liczby zestawów głośnikowych, tworzonych we własnym zakresie przez miłośników dobrego brzmienia. Posiadamy szeroką gamę głośników, przeznaczonych do systemów HiFi oraz PA, tych w pełni profesjonalnych, jak i prostszych konstrukcji, do domowych zastosowań. Większość głośników zyskała uznanie specjalistów oraz zdobyła wyróżnienia w testach przeprowadzanych przez redakcje branżowych czasopism. MONACOR INTERNATIONAL 1

4 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 462 FTR18-8HDX Nr kat Profesjonalny głośnik niskotonowy PA, 2W MAX, 1W RMS, 8Ω Najwyższej jakości 46cm (18 ) głośnik basowy z magnesem ferrytowym, o potężnej mocy Odporna na deformacje, usztywniona włóknem szklanym papierowa membrana Odporna na ciepło 100mm (4 ) cewka, nawijana na zewnątrz i wewnątrz karkasu Specjalny system wentylacji napędu, zapobiegający przegrzaniu Zalecany zakres pracy do 300Hz SP-A/BS Nr kat Profesjonalny subwoofer PA, 2W MAX, W RMS, 8Ω Podwójne centrowanie, bardzo niski bas nawet w średnich obudowach Bardzo wysoka skuteczność Duży skok membrany pozwala na bardzo stabilne mechanicznie przetwarzanie dźwięków o wysokiej mocy Odpowiedni do profesjonalnych zastosowań, od dyskotekowych do scenicznych SP-/PA Nr kat Głośnik niskotonowy PA, 1W MAX, W RMS, 8Ω Bardzo duże wychylenie liniowe Odpowiedni jako głośnik basowy lub subwoofer w bardzo małych obudowach typu bass-reflex Model FTR18-8HDX SP-A/BS SP-/PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 35Hz 36Hz 30Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 2000WMAX 2000WMAX 1000WMAX Moc znamionowa (P) 1000WRMS 500WRMS 500WRMS SPL (1W/1m) 97dB 98dB 101dB Podatność mech. zawieszeń (Cms) 0.10mm/N 0.13mm/N 0.17mm/N Masa ruchoma (Mms) 199g 141g 160g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 185 l 250 l 333 l Rezystancja cewki (Re) 5.1Ω 6Ω 5.7Ω Współczynnik BxL 22.7Tm 17.49Tm 25Tm Indukcyjność cewki (Le) 1.9mH 1.65mH 1.45mH Średnica cewki 100mm 100mm 100mm Materiał korpusu cewki włókno szklane Kapton Kapton Wychylenie liniowe (XMAX) ±8mm ±6mm ±5mm Pow. czynna mem. (Sd) 1164cm cm cm 2 Waga magnesu 3.1kg 2.6kg 2.8kg Waga 9.8kg 11.1kg 10.5kg 2 Więcej informacji można znaleźć na naszej stronie

5 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 463 SPA-PA Nr kat Głośnik niskotonowy PA, W MAX, 3W RMS, 8Ω Bardzo mocny bas w niskich częstotliwościach Do zastosowań w średniej wielkości obudowach FTR1-8HDX Nr kat Profesjonalny głośnik niskotonowy PA, 2W MAX, 1W RMS, 8Ω Najwyższej jakości 38cm (15 ) głośnik basowy z magnesem ferrytowym, o potężnej mocy Odporna na deformacje, usztywniona włóknem szklanym papierowa membrana Odporna na ciepło 100mm (4 ) cewka, nawijana na zewnątrz i wewnątrz karkasu Specjalny system wentylacji napędu, zapobiegający przegrzaniu Zalecany zakres pracy do 350Hz SP-38A/BS Nr kat Profesjonalny subwoofer PA, 1W MAX, W RMS, 8Ω Podwójne centrowanie Wysoka skuteczność dzięki bardzo niskiej częstotliwości granicznej Duży skok membrany pozwalający na bardzo stabilne mechanicznie przetwarzanie dźwięków o wysokiej mocy Odpowiedni do profesjonalnych zastosowań, od dyskotekowych do scenicznych oraz do zastosowań w zestawach przenośnych, dzięki wymaganym niewielkim objętościom obudowy Model SPA-PA FTR1-8HDX SP-38A/BS Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 29Hz 40Hz 37Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 600WMAX 2000WMAX 1500WMAX Moc znamionowa (P) 300WRMS 1000WRMS 500WRMS SPL (1W/1m) 98dB 97dB 97dB Podatność mech. zawieszeń (Cms) 0.21mm/N 0.10mm/N 0.16mm/N Masa ruchoma (Mms) 136g 153g 107g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 440 l 105 l 168 l Rezystancja cewki (Re) 5.8Ω 5.1Ω 6Ω Współczynnik BxL 16.91Tm 23.7Tm 18.25Tm Indukcyjność cewki (Le) 1.0mH 1.95mH 1.6mH Średnica cewki 75mm 100mm 100mm Materiał korpusu cewki ASV włókno szklane Kapton Wychylenie liniowe (XMAX) ±2mm ±8mm ±6mm Pow. czynna mem. (Sd) 1225cm 2 855cm 2 855cm 2 Waga magnesu 2.2kg 3.1kg 2.6kg Waga 8.0kg 9.7kg 9.9kg MONACOR INTERNATIONAL 3

6 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 464 SP-1A/2PA Nr kat Profesjonalny głośnik niskotonowy PA, 8W MAX, W RMS, 8Ω 38cm (15 ) profesjonalny głośnik o bardzo wysokiej mocy i dużym skoku membrany Odlewany kosz Wodoodporna, powlekana membrana Wysoka jakość wykonania frontu Szerokie pasmo przenoszenia Doskonała wierność odtwarzania niskich częstotliwości SP-38A/3PRO Nr kat Profesjonalny głośnik niskotonowy PA, W MAX, 3W RMS, 8Ω Profesjonalny głośnik 38cm (15 ) o wysokiej mocy i świetnej jakości dźwięku Odlewany kosz Powlekana membrana nie nasiąkająca wodą Szerokie pasmo przenoszenia o bardzo małych zniekształceniach i równocześnie duża efektywność Świetne parametry TSP dla obudów bass-reflex Dzięki temu wyjątkowemu głośnikowi można osiągnąć dobry efekt, zwłaszcza dla muzyków grających na żywo SP-38/3PA Nr kat Głośnik niskotonowy PA, W MAX, 3W RMS, 8Ω Wyjątkowo wysoka efektywność Optymalnie zbalansowany dźwięk Do zastosowań jako nisko lub nisko-średniotonowy w kompaktowych obudowach bass-reflex Do wszystkich zastosowań PA Model SP-1A/2PA SP-38A/3PRO SP-38/3PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 36Hz 50Hz 48Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 800WMAX 600WMAX 600WMAX Moc znamionowa (P) 400WRMS 300WRMS 300WRMS SPL (1W/1m) 100dB 102dB 99dB Podatność mech. zawieszeń (Cms) 0.22mm/N 0.12mm/N 0.21mm/N Masa ruchoma (Mms) 87g 80g 78g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 235 l 135 l 213 l Rezystancja cewki (Re) 6.5Ω 6Ω 5.9Ω Współczynnik BxL 19.9Tm 18.54Tm 22.0Tm Indukcyjność cewki (Le) 0.9mH 0.85mH 1.2mH Średnica cewki 100mm 75mm 76mm Materiał korpusu cewki Kapton włókno szklane Kapton Wychylenie liniowe (XMAX) ±5mm ±2.5mm ±4mm Pow. czynna mem. (Sd) 881cm 2 880cm 2 855cm 2 Waga magnesu 2.3kg 2.3kg 2.6kg Waga 8kg 9kg 8.5kg Więcej informacji można znaleźć na naszej stronie

7 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 465 SP-38/3NEO Nr kat NEODYMOWY głośnik niskotonowy PA, W MAX, 3W RMS, 8Ω Wysokiej klasy napęd neodymowy z pokrytą miedzią cewką aluminiową (CCAW) Głośnik 38cm (15 ) o świetnej skuteczności i bardzo liniowej odpowiedzi częstotliwościowej W średnich lub większych obudowach pozwala na uzyskanie bardzo niskich częstotliwości basowych Wkonstrukcjach 2-drożnych, z wysokiej jakości głośnikami wysokotonowymi, pozwala na stworzenie prawdziwie pełnopasmowych zestawów głośnikowych o dużej skuteczności i małych gabarytach TF-13 Nr kat Profesjonalny głośnik niskotonowy PA, 8W MAX, W RMS, 8Ω 38cm (15 ) głośnik basowy PA o dużej mocy i wysokiej efektywności Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 75mm (3 ) cewka nawinięta na kaptonowym karkasie Podwójne zawieszenie dla doskonałej liniowości Solidny stalowy kosz TF-12 Nr kat Profesjonalny głośnik niskotonowy PA, W MAX, 2W RMS, 8Ω 38cm (15 ) głośnik basowy PA o dużej mocy i wysokiej efektywności Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 63mm (2.5 ) cewka nawinięta na kaptonowym karkasie Parametry TSP przystosowane do osiągnięcia potężnego basu Podwójne zawieszenie gumowe Model SP-38/3NEO TF-13 TF-12 Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 36Hz 41Hz 45Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 600WMAX 800WMAX 500WMAX Moc znamionowa (P) 300WRMS 400WRMS 250WRMS SPL (1W/1m) 101dB 101dB 100dB Podatność mech. zawieszeń (Cms) 0.28mm/N 0.18mm/N 0.16mm/N Masa ruchoma (Mms) 71g 82g 73g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 265 l 188 l 168 l Rezystancja cewki (Re) 5.4Ω 5.9Ω 5.2Ω Współczynnik BxL 13.5Tm 19.48Tm 14.18Tm Indukcyjność cewki (Le) 0.75mH 0.9mH 0.8mH Średnica cewki 63mm ø 75mm ø 63mm Materiał korpusu cewki włókno szklane Kapton Kapton Wychylenie liniowe (XMAX) ±3.5mm ±2mm ±2.4mm Pow. czynna mem. (Sd) 880cm 2 855cm 2 855cm 2 Waga magnesu 110g (neodymowy) 2.4kg 1.2kg Waga 2.5kg 6.9kg 4.3kg MONACOR INTERNATIONAL

8 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 466 SPA-38PA Nr kat Głośnik niskotonowy PA, W MAX, 2W RMS, 8Ω Niskotonowy głośnik PA o bardzo wysokiej skuteczności Dobra współpraca z 25mm (1 ) głośnikami tubowymi w zestawach szerokopasmowych SPA-11PA Nr kat Głośnik niskotonowy PA, W MAX, 2W RMS, 8Ω 38cm (15 ) głośnik niskotonowy o wysokiej efektywności Odporna na temperaturę cewka na karkasie z kaptonu Poszerzony zakres promieniowania Niska masa ruchoma układu cewki dla dużej dynamiki dźwięku Odlewany aluminiowy kosz SPA-1PA Nr kat Głośnik niskotonowy PA, 3W MAX, 2W RMS, 8Ω 38cm (15 ) głośnik basowy o dużych zdolnościach mocowych i wysokiej efektywności Aluminiowy odlewany kosz Model SPA-38PA SPA-11PA SPA-1PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 37Hz 40Hz 41Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 500WMAX 500WMAX 350WMAX Moc znamionowa (P) 250WRMS 250WRMS 200WRMS SPL (1W/1m) 98dB 100dB 98dB Podatność mech. zawieszeń (Cms) 0.22mm/N 0.18mm/N 0.14mm/N Masa ruchoma (Mms) 80g 75g 102g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 230 l 184 l 147 l Rezystancja cewki (Re) 6Ω 5.8Ω 6.0Ω Współczynnik BxL 14.32Tm 16.3Tm 16.64Tm Indukcyjność cewki (Le) 1.0mH 1.4mH 1.5mH Średnica cewki 65mm 75mm 75mm Materiał korpusu cewki ASV Kapton Aluminium Wychylenie liniowe (XMAX) ±3mm ±4mm ±4mm Pow. czynna mem. (Sd) 855cm 2 855cm 2 855cm 2 Waga magnesu 1.8kg 1.6kg 1.4kg Waga 6.0kg 6.4kg 5.8kg Więcej informacji można znaleźć na naszej stronie

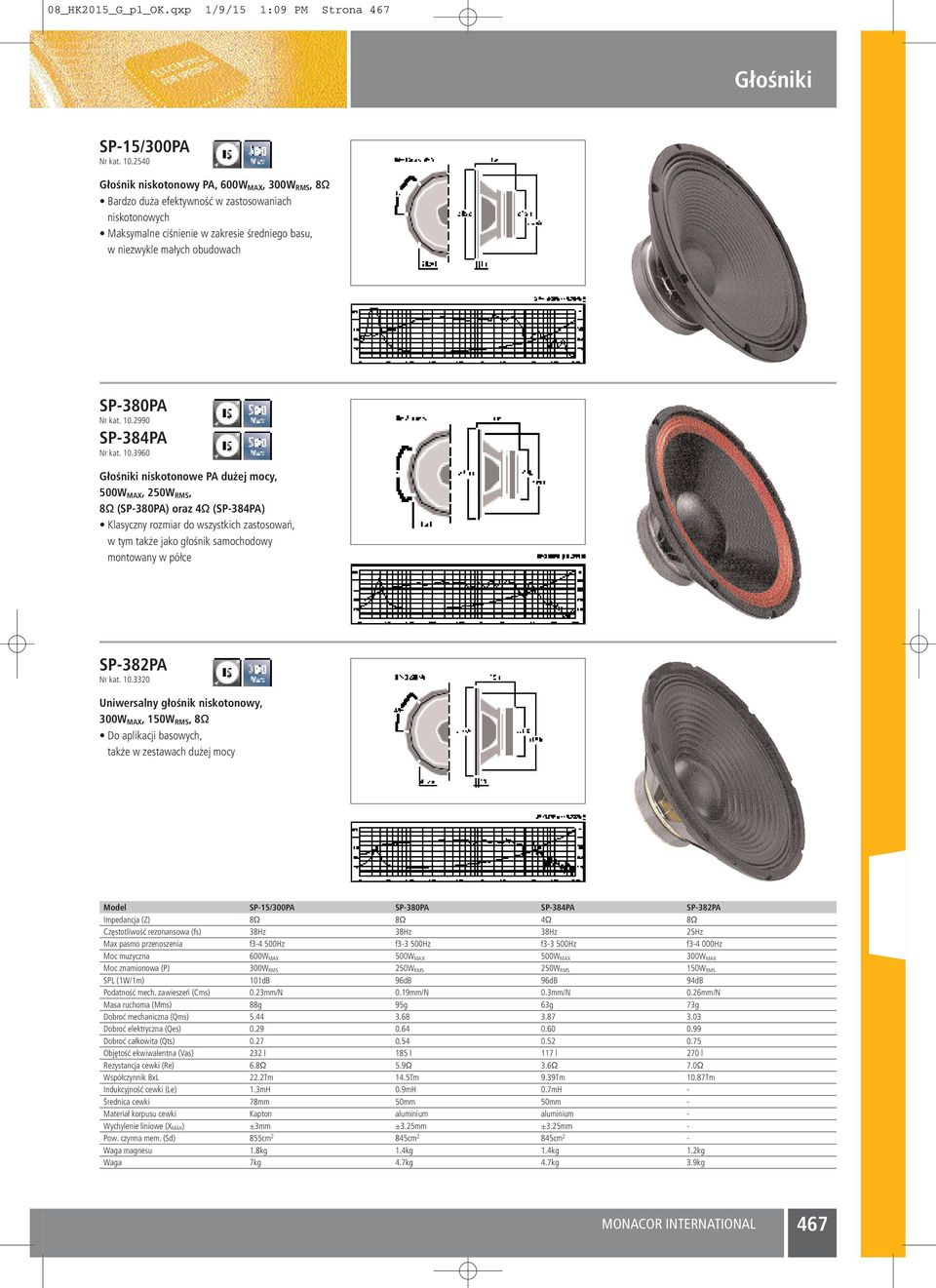

9 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 467 SP-1/3PA Nr kat Głośnik niskotonowy PA, W MAX, 3W RMS, 8Ω Bardzo duża efektywność w zastosowaniach niskotonowych Maksymalne ciśnienie w zakresie średniego basu, w niezwykle małych obudowach SP-38PA Nr kat SP-38PA Nr kat niskotonowe PA dużej mocy, W MAX, 2W RMS, 8Ω (SP-38PA) oraz Ω (SP-38PA) Klasyczny rozmiar do wszystkich zastosowań, w tym także jako głośnik samochodowy montowany w półce SP-382PA Nr kat Uniwersalny głośnik niskotonowy, 3W MAX, 1W RMS, 8Ω Do aplikacji basowych, także w zestawach dużej mocy Model SP-1/3PA SP-38PA SP-38PA SP-382PA Impedancja (Z) 8Ω 8Ω 4Ω 8Ω Częstotliwość rezonansowa (fs) 38Hz 38Hz 38Hz 25Hz Max pasmo przenoszenia f Hz f Hz f Hz f Hz Moc muzyczna 600WMAX 500WMAX 500WMAX 300WMAX Moc znamionowa (P) 300WRMS 250WRMS 250WRMS 150WRMS SPL (1W/1m) 101dB 96dB 96dB 94dB Podatność mech. zawieszeń (Cms) 0.23mm/N 0.19mm/N 0.3mm/N 0.26mm/N Masa ruchoma (Mms) 88g 95g 63g 73g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 232 l 185 l 117 l 270 l Rezystancja cewki (Re) 6.8Ω 5.9Ω 3.6Ω 7.0Ω Współczynnik BxL 22.2Tm 14.5Tm 9.39Tm 10.87Tm Indukcyjność cewki (Le) 1.3mH 0.9mH 0.7mH - Średnica cewki 78mm 50mm 50mm - Materiał korpusu cewki Kapton aluminium aluminium - Wychylenie liniowe (XMAX) ±3mm ±3.25mm ±3.25mm - Pow. czynna mem. (Sd) 855cm 2 845cm 2 845cm 2 - Waga magnesu 1.8kg 1.4kg 1.4kg 1.2kg Waga 7kg 4.7kg 4.7kg 3.9kg MONACOR INTERNATIONAL 7

10 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 468 SP-3A/2PRO Nr kat Profesjonalny głośnik niskotonowy PA, W MAX, 2W RMS, 8Ω Profesjonalny głośnik 30cm (12 ) o wysokiej zdolności mocowej i świetnej jakości dźwięku Odlewany kosz Membrana nienasiąkająca wodą Wykonanie najwyższej jakości Pasmo przenoszenia z bardzo niskimi zniekształceniami Bardzo wysoka skuteczność Odpowiedni do zastosowań w obudowach bass-reflex SP-12A/32PA Nr kat Profesjonalny głośnik nisko-średniotonowy PA, W MAX, 3W RMS, 8Ω Profesjonalny głośnik 30cm (12 ) o wysokiej mocy i dużym skoku membrany Odlewany kosz Wodoodporna, powlekana membrana Szerokie pasmo, niski poziom zniekształceń przy wysokiej efektywności Doskonała wierność odtwarzania niskich częstotliwości SP-3/2NEO Nr kat NEODYMOWY głośnik nisko-średniotonowy PA, W MAX, 2W RMS, 8Ω Wysokiej klasy napęd neodymowy Głośnik 30cm (12 ) o świetnej skuteczności Bardzo liniowa odpowiedź częstotliwościowa Zdolny do uzyskania bardzo niskich, jak na 30cm głośniki, częstotliwości basowych Przeznaczony do lekkich, profesjonalnych zestawów głośnikowych o pełnym paśmie Model SP-3A/2PRO SP-12A/32PA SP-3/2NEO Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 45Hz 50Hz 43Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 400WMAX 600WMAX 400WMAX Moc znamionowa (P) 200WRMS 300WRMS 200WRMS SPL (1W/1m) 102dB 99dB 98dB Podatność mech. zawieszeń (Cms) 0.29mm/N 0.19mm/N 0.27mm/N Masa ruchoma (Mms) 43g 50g 50g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 114 l 77 l 98 l Rezystancja cewki (Re) 5.8Ω 6.4Ω 5.5Ω Współczynnik BxL 13.95Tm 16.98Tm 12.96Tm Indukcyjność cewki (Le) 0.7mH 0.8mH 0.8mH Średnica cewki 63mm 66mm 50mm Materiał korpusu cewki Kapton Kapton włókno szklane Wychylenie liniowe (XMAX) ±2mm ±5mm ±2.0mm Pow. czynna mem. (Sd) 530cm 2 530cm 2 510cm 2 Waga magnesu 1.8kg 2kg 79g (neodymowy) Waga 7kg 5.2kg 1.7kg 8 Więcej informacji można znaleźć na naszej stronie

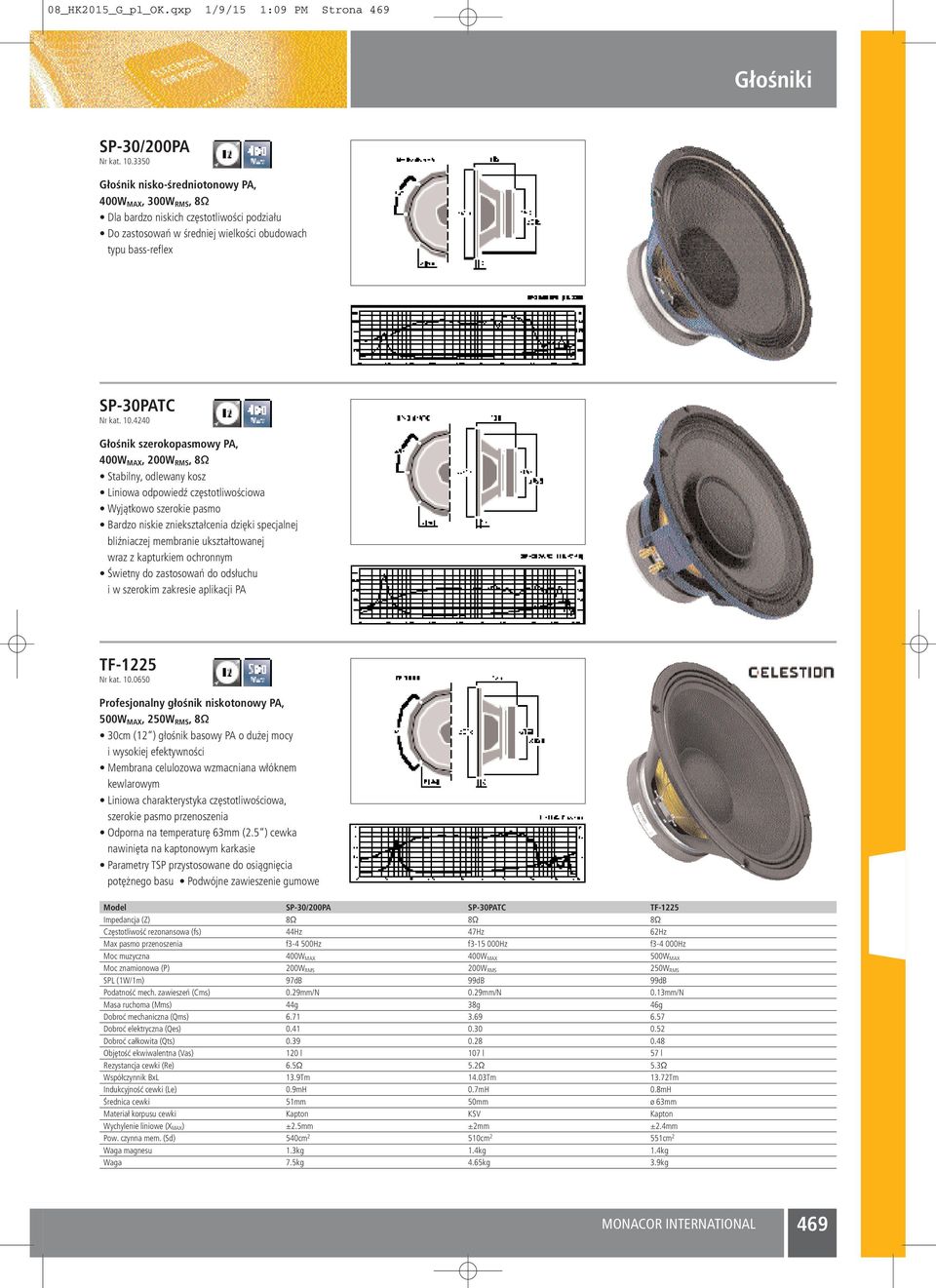

11 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 469 SP-3/2PA Nr kat Głośnik nisko-średniotonowy PA, W MAX, 3W RMS, 8Ω Dla bardzo niskich częstotliwości podziału Do zastosowań w średniej wielkości obudowach typu bass-reflex SP-3PATC Nr kat Głośnik szerokopasmowy PA, W MAX, 2W RMS, 8Ω Stabilny, odlewany kosz Liniowa odpowiedź częstotliwościowa Wyjątkowo szerokie pasmo Bardzo niskie zniekształcenia dzięki specjalnej bliźniaczej membranie ukształtowanej wraz z kapturkiem ochronnym Świetny do zastosowań do odsłuchu i w szerokim zakresie aplikacji PA TF-122 Nr kat Profesjonalny głośnik niskotonowy PA, W MAX, 2W RMS, 8Ω 30cm (12 ) głośnik basowy PA o dużej mocy i wysokiej efektywności Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 63mm (2.5 ) cewka nawinięta na kaptonowym karkasie Parametry TSP przystosowane do osiągnięcia potężnego basu Podwójne zawieszenie gumowe Model SP-3/2PA SP-3PATC TF-122 Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 44Hz 47Hz 62Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 400WMAX 400WMAX 500WMAX Moc znamionowa (P) 200WRMS 200WRMS 250WRMS SPL (1W/1m) 97dB 99dB 99dB Podatność mech. zawieszeń (Cms) 0.29mm/N 0.29mm/N 0.13mm/N Masa ruchoma (Mms) 44g 38g 46g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 120 l 107 l 57 l Rezystancja cewki (Re) 6.5Ω 5.2Ω 5.3Ω Współczynnik BxL 13.9Tm 14.03Tm 13.72Tm Indukcyjność cewki (Le) 0.9mH 0.7mH 0.8mH Średnica cewki 51mm 50mm ø 63mm Materiał korpusu cewki Kapton KSV Kapton Wychylenie liniowe (XMAX) ±2.5mm ±2mm ±2.4mm Pow. czynna mem. (Sd) 540cm 2 510cm 2 551cm 2 Waga magnesu 1.3kg 1.4kg 1.4kg Waga 7.5kg 4.65kg 3.9kg MONACOR INTERNATIONAL

12 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 470 SPA-3PA Nr kat Głośnik nisko-średniotonowy PA, 3W MAX, 17W RMS, 8Ω Odpowiedni głośnik do kompaktowych zestawów PA Bardzo dobra skuteczność, nawet w małych obudowach SPA-112PA Nr kat Głośnik nisko-średniotonowy PA, W MAX, 2W RMS, 8Ω 30cm (12 ) głośnik nisko-średniotonowy o wysokiej efektywności Odporna na temperaturę cewka na karkasie z kaptonu Poszerzony zakres promieniowania Niska masa ruchoma układu cewki dla dużej dynamiki dźwięku Odlewany aluminiowy kosz SPA-12PA Nr kat Głośnik nisko-średniotonowy PA, 3W MAX, 1W RMS, 8Ω 30cm (12 ) głośnik nisko-średniotonowy o dużych zdolnościach mocowych i wysokiej efektywności Aluminiowy odlewany kosz Model SPA-3PA SPA-112PA SPA-12PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 49Hz 53Hz 47Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 350WMAX 400WMAX 300WMAX Moc znamionowa (P) 175WRMS 200WRMS 150WRMS SPL (1W/1m) 98dB 99dB 96dB Podatność mech. zawieszeń (Cms) 0.20mm/N 0.2mm/N 0.17mm/N Masa ruchoma (Mms) 52g 44g 67g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 67 l 77 l 67 l Rezystancja cewki (Re) 6Ω 5.4Ω 6.3Ω Współczynnik BxL 13.42Tm 12Tm 15.75Tm Indukcyjność cewki (Le) 0.87mH 0.9mH 1.1mH Średnica cewki 50mm 65mm 63mm Materiał korpusu cewki ASV Kapton Aluminium Wychylenie liniowe (XMAX) ±3mm ±4mm ±4mm Pow. czynna mem. (Sd) 490cm 2 530cm 2 530cm 2 Waga magnesu 1.7kg 1.4kg 1.3kg Waga 5.2kg 4.4kg 4.5kg 7 Więcej informacji można znaleźć na naszej stronie

13 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 471 SP-12/2PA Nr kat Głośnik nisko-średniotonowy PA, W MAX, 2W RMS, 8Ω Bardzo duża efektywność, idealne parametry do zastosowania w kompaktowych pełnopasmowych zestawach głośnikowych Doskonale efekty w połączeniu z tubowym głośnikiem średnio-wysokotonowym SP-3P Nr kat Głośnik niskotonowy, 2W MAX, 1W RMS, 8Ω Wentylowany układ magnetyczny Wytrzymała papierowa membrana dla lepszego przetwarzania niskich częstotliwości SP-3PA Nr kat SP-3PA Nr kat niskotonowe PA dużej mocy, 3W MAX, 17W RMS, 8Ω (SP-3PA) oraz Ω (SP-3PA) Do zastosowań jako niskotonowe oraz nisko-średniotonowe w zestawach średniej wielkości Model SP-12/2PA SP-3P SP-3PA SP-3PA Impedancja (Z) 8Ω 8Ω 8Ω 4Ω Częstotliwość rezonansowa (fs) 45Hz 30Hz 40Hz 40Hz Max pasmo przenoszenia f Hz f Hz f Hz f Hz Moc muzyczna 400WMAX 200WMAX 350WMAX 350WMAX Moc znamionowa (P) 200WRMS 100WRMS 175WRMS 175WRMS SPL (1W/1m) 100dB 96dB 93dB 93dB Podatność mech. zawieszeń (Cms) 0.29mm/N 0.77mm/N 0.35mm/N 0.3mm/N Masa ruchoma (Mms) 43g 42g 45g 63g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 114 l 266 l 150 l 117 l Rezystancja cewki (Re) 6.8Ω 6.5Ω 6.9Ω 3.6Ω Współczynnik BxL 15.4Tm 11.7Tm 10.5Tm 9.39Tm Indukcyjność cewki (Le) 1.2mH 0.8mH 0.5mH 0.4mH Średnica cewki 78mm 50mm 39mm 39mm Materiał korpusu cewki Kapton aluminium aluminium aluminium Wychylenie liniowe (XMAX) ±4mm ±2.5mm ±3.25mm ±3.25mm Pow. czynna mem. (Sd) 531cm 2 495cm 2 514cm 2 514cm 2 Waga magnesu 1.8kg 1.2kg 850g 850g Waga 6kg 4.1kg 3kg 3kg MONACOR INTERNATIONAL 71

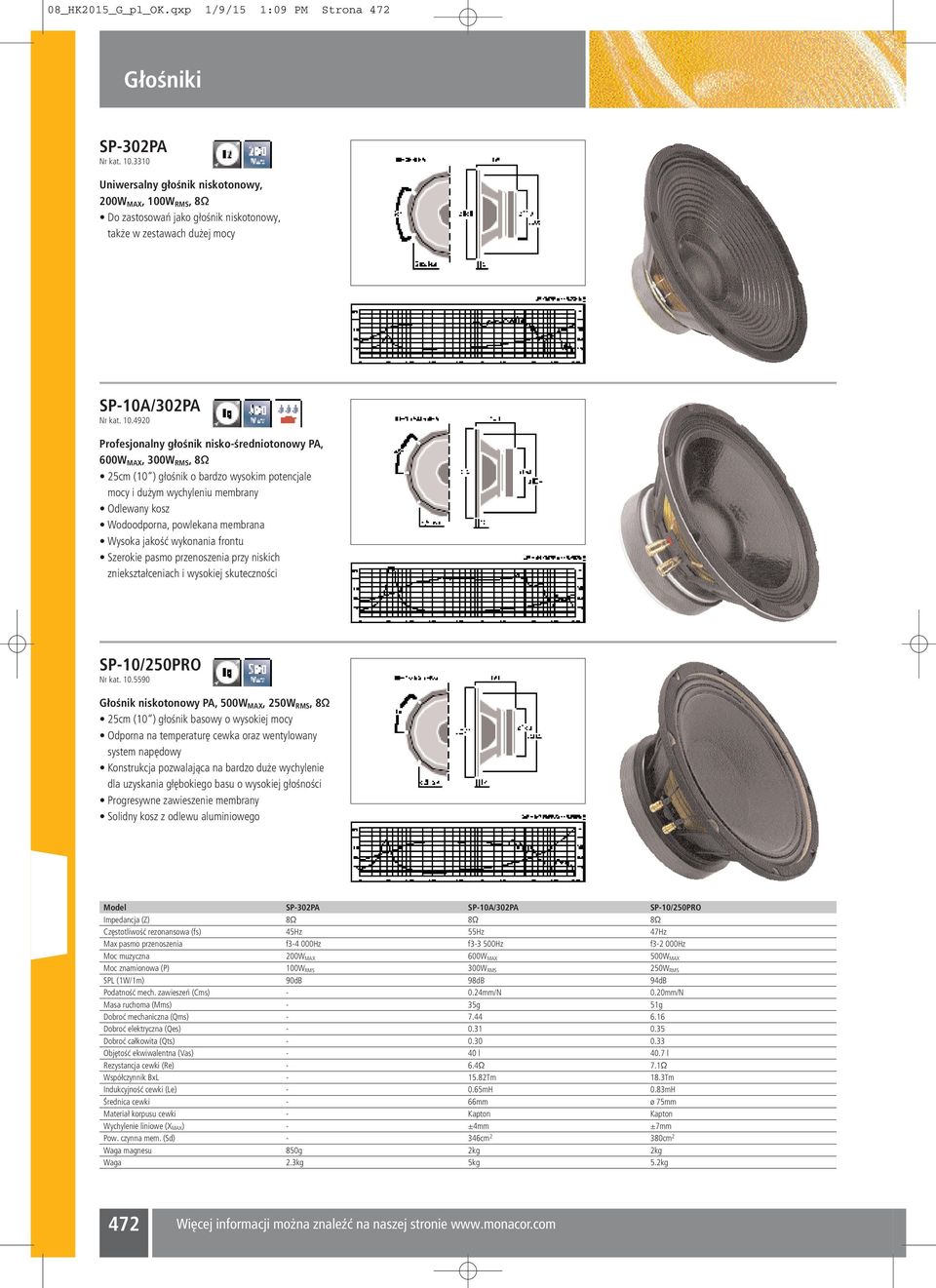

14 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 472 SP-32PA Nr kat Uniwersalny głośnik niskotonowy, 2W MAX, 1W RMS, 8Ω Do zastosowań jako głośnik niskotonowy, także w zestawach dużej mocy SP-1A/32PA Nr kat Profesjonalny głośnik nisko-średniotonowy PA, W MAX, 3W RMS, 8Ω 25cm (10 ) głośnik o bardzo wysokim potencjale mocy i dużym wychyleniu membrany Odlewany kosz Wodoodporna, powlekana membrana Wysoka jakość wykonania frontu Szerokie pasmo przenoszenia przy niskich zniekształceniach i wysokiej skuteczności SP-1/2PRO Nr kat Głośnik niskotonowy PA, W MAX, 2W RMS, 8Ω 25cm (10 ) głośnik basowy o wysokiej mocy Odporna na temperaturę cewka oraz wentylowany system napędowy Konstrukcja pozwalająca na bardzo duże wychylenie dla uzyskania głębokiego basu o wysokiej głośności Progresywne zawieszenie membrany Solidny kosz z odlewu aluminiowego Model SP-32PA SP-1A/32PA SP-1/2PRO Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 45Hz 55Hz 47Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 200WMAX 600WMAX 500WMAX Moc znamionowa (P) 100WRMS 300WRMS 250WRMS SPL (1W/1m) 90dB 98dB 94dB Podatność mech. zawieszeń (Cms) mm/N 0.20mm/N Masa ruchoma (Mms) - 35g 51g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) - 40 l 40.7 l Rezystancja cewki (Re) - 6.4Ω 7.1Ω Współczynnik BxL Tm 18.3Tm Indukcyjność cewki (Le) mH 0.83mH Średnica cewki - 66mm ø 75mm Materiał korpusu cewki - Kapton Kapton Wychylenie liniowe (XMAX) - ±4mm ±7mm Pow. czynna mem. (Sd) - 346cm 2 380cm 2 Waga magnesu 850g 2kg 2kg Waga 2.3kg 5kg 5.2kg 72 Więcej informacji można znaleźć na naszej stronie

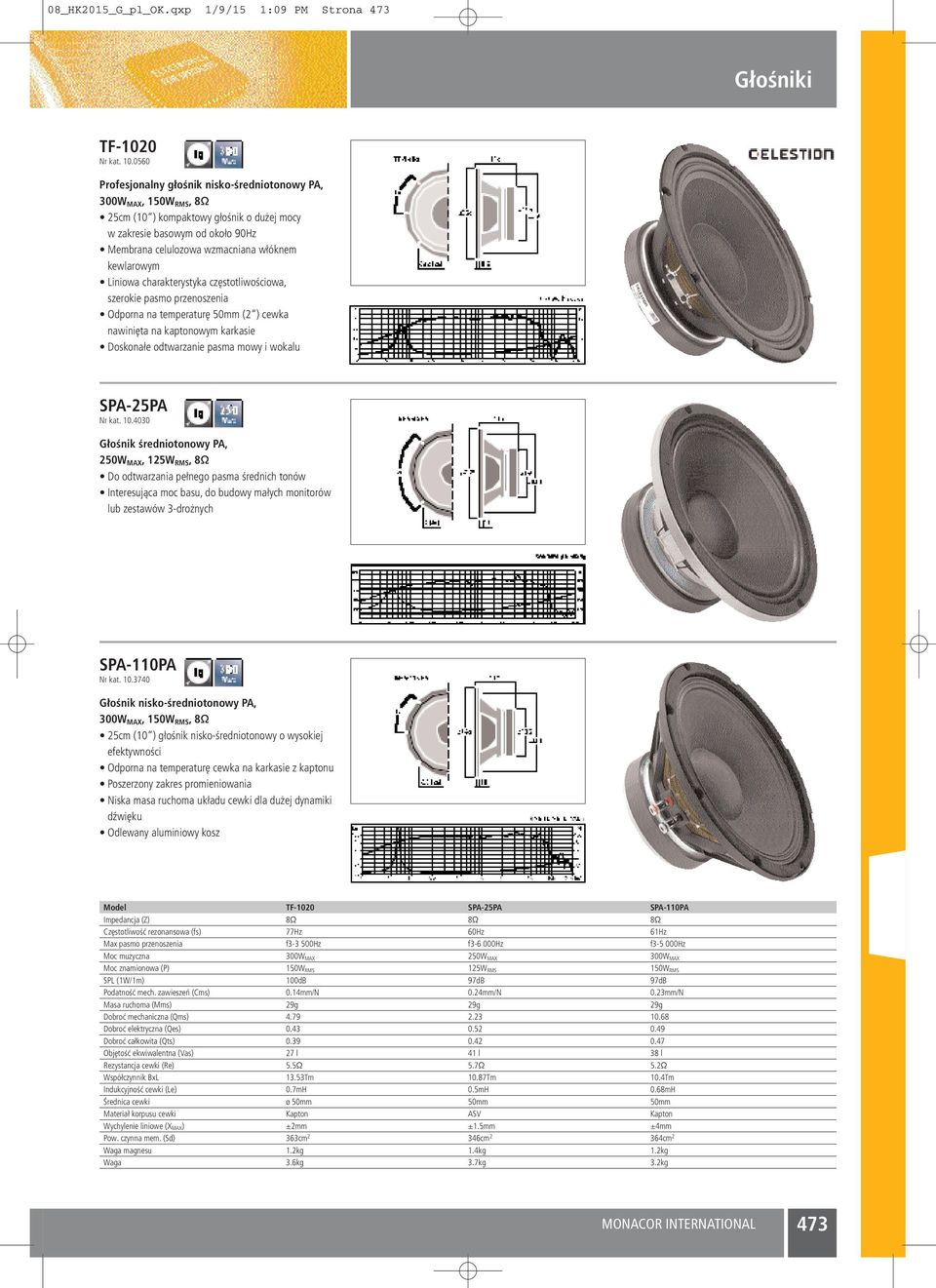

15 08_HK2015_G_pl_OK.qxp 1/9/15 1:09 PM Strona 473 TF-12 Nr kat Profesjonalny głośnik nisko-średniotonowy PA, 3W MAX, 1W RMS, 8Ω 25cm (10 ) kompaktowy głośnik o dużej mocy w zakresie basowym od około 90Hz Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 50mm (2 ) cewka nawinięta na kaptonowym karkasie Doskonałe odtwarzanie pasma mowy i wokalu SPA-2PA Nr kat Głośnik średniotonowy PA, 2W MAX, 12W RMS, 8Ω Do odtwarzania pełnego pasma średnich tonów Interesująca moc basu, do budowy małych monitorów lub zestawów 3-drożnych SPA-11PA Nr kat Głośnik nisko-średniotonowy PA, 3W MAX, 1W RMS, 8Ω 25cm (10 ) głośnik nisko-średniotonowy o wysokiej efektywności Odporna na temperaturę cewka na karkasie z kaptonu Poszerzony zakres promieniowania Niska masa ruchoma układu cewki dla dużej dynamiki dźwięku Odlewany aluminiowy kosz Model TF-12 SPA-2PA SPA-11PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 77Hz 60Hz 61Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 300WMAX 250WMAX 300WMAX Moc znamionowa (P) 150WRMS 125WRMS 150WRMS SPL (1W/1m) 100dB 97dB 97dB Podatność mech. zawieszeń (Cms) 0.14mm/N 0.24mm/N 0.23mm/N Masa ruchoma (Mms) 29g 29g 29g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 27 l 41 l 38 l Rezystancja cewki (Re) 5.5Ω 5.7Ω 5.2Ω Współczynnik BxL 13.53Tm 10.87Tm 10.4Tm Indukcyjność cewki (Le) 0.7mH 0.5mH 0.68mH Średnica cewki ø 50mm 50mm 50mm Materiał korpusu cewki Kapton ASV Kapton Wychylenie liniowe (XMAX) ±2mm ±1.5mm ±4mm Pow. czynna mem. (Sd) 363cm 2 346cm 2 364cm 2 Waga magnesu 1.2kg 1.4kg 1.2kg Waga 3.6kg 3.7kg 3.2kg MONACOR INTERNATIONAL 73

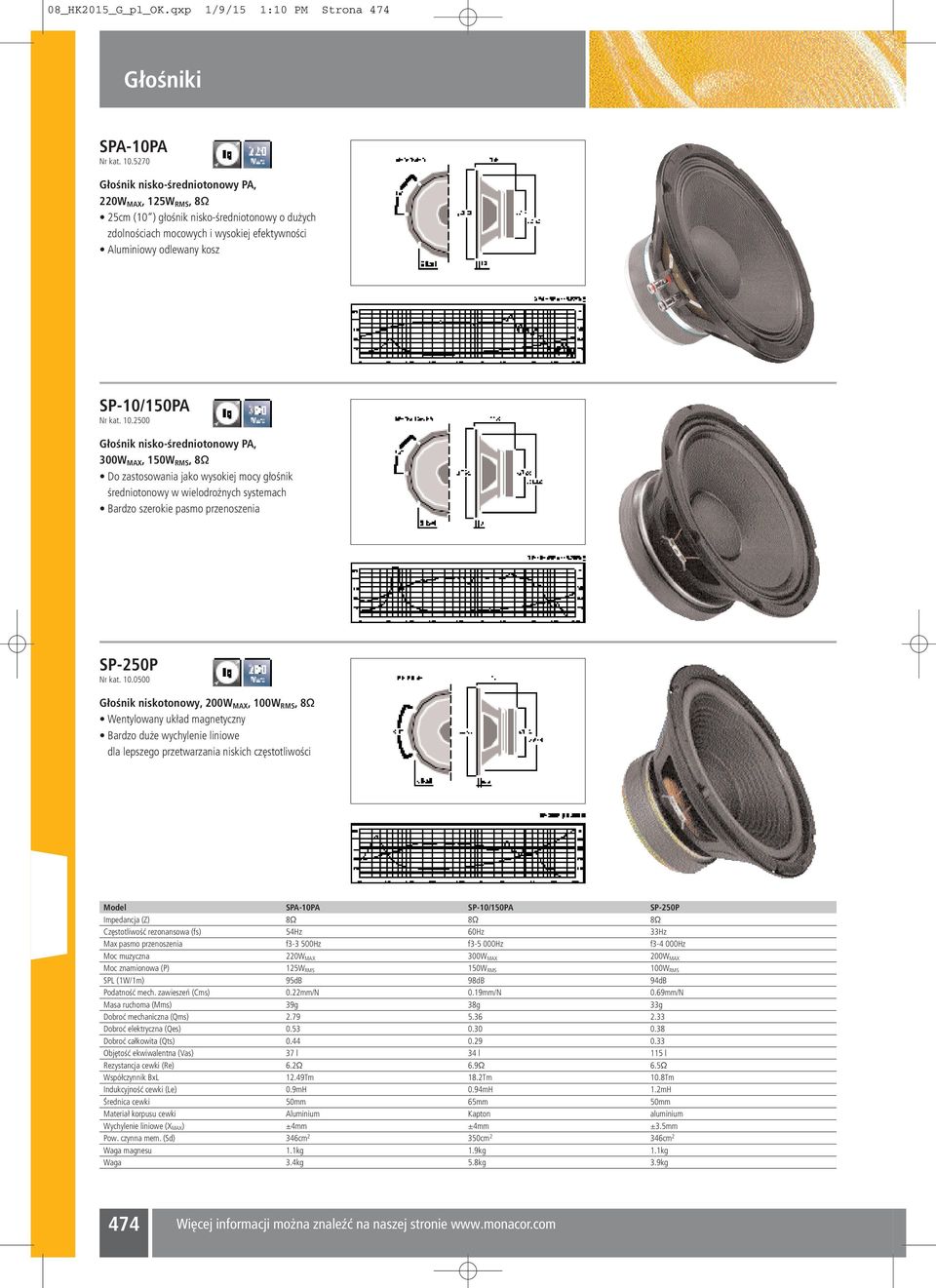

16 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 474 SPA-1PA Nr kat Głośnik nisko-średniotonowy PA, 22W MAX, 12W RMS, 8Ω 25cm (10 ) głośnik nisko-średniotonowy o dużych zdolnościach mocowych i wysokiej efektywności Aluminiowy odlewany kosz SP-1/1PA Nr kat Głośnik nisko-średniotonowy PA, 3W MAX, 1W RMS, 8Ω Do zastosowania jako wysokiej mocy głośnik średniotonowy w wielodrożnych systemach Bardzo szerokie pasmo przenoszenia SP-2P Nr kat Głośnik niskotonowy, 2W MAX, 1W RMS, 8Ω Wentylowany układ magnetyczny Bardzo duże wychylenie liniowe dla lepszego przetwarzania niskich częstotliwości Model SPA-1PA SP-1/1PA SP-2P Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 54Hz 60Hz 33Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 220WMAX 300WMAX 200WMAX Moc znamionowa (P) 125WRMS 150WRMS 100WRMS SPL (1W/1m) 95dB 98dB 94dB Podatność mech. zawieszeń (Cms) 0.22mm/N 0.19mm/N 0.69mm/N Masa ruchoma (Mms) 39g 38g 33g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 37 l 34 l 115 l Rezystancja cewki (Re) 6.2Ω 6.9Ω 6.5Ω Współczynnik BxL 12.49Tm 18.2Tm 10.8Tm Indukcyjność cewki (Le) 0.9mH 0.94mH 1.2mH Średnica cewki 50mm 65mm 50mm Materiał korpusu cewki Aluminium Kapton aluminium Wychylenie liniowe (XMAX) ±4mm ±4mm ±3.5mm Pow. czynna mem. (Sd) 346cm 2 350cm 2 346cm 2 Waga magnesu 1.1kg 1.9kg 1.1kg Waga 3.4kg 5.8kg 3.9kg 7 Więcej informacji można znaleźć na naszej stronie

17 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 475 SP-2PA Nr kat Głośnik nisko-średniotonowy PA dużej mocy, 2W MAX, 12W RMS, 8Ω Uniwersalne zastosowanie w zakresie nisko-średniotonowym SP-22PA Nr kat Uniwersalny głośnik nisko-średniotonowy, 1W MAX, 7W RMS, 8Ω Do zastosowań jako głośnik nisko-średniotonowy, także w zestawach dużej mocy SP-8/1PRO Nr kat Kompaktowy głośnik niskotonowy PA, 3W MAX, 1W RMS, 8Ω 20cm (8 ) głośnik basowy o wysokiej mocy Odporna na temperaturę cewka oraz wentylowany system napędowy Konstrukcja pozwalająca na bardzo duże wychylenie dla uzyskania głębokiego basu o wysokiej głośności Progresywne zawieszenie membrany Solidny kosz z odlewu aluminiowego Idealny do kompaktowych subwooferów oraz systemów 2-drożnych Model SP-2PA SP-22PA SP-8/1PRO Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 48Hz 55Hz 56Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 250WMAX 150WMAX 300WMAX Moc znamionowa (P) 125WRMS 75WRMS 150WRMS SPL (1W/1m) 92dB 90dB 93dB Podatność mech. zawieszeń (Cms) 0.41mm/N mm/N Masa ruchoma (Mms) 27g g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 72 l - 22 l Rezystancja cewki (Re) 6.9Ω - 7.2Ω Współczynnik BxL 7.6Tm Tm Indukcyjność cewki (Le) 0.9mH - 2.0mH Średnica cewki 39mm - ø 50mm Materiał korpusu cewki aluminium - aluminium Wychylenie liniowe (XMAX) ±4.25mm - ±6mm Pow. czynna mem. (Sd) 346cm 2-213cm 2 Waga magnesu 710g 850g 850g Waga 1.9kg 2kg 1.9kg MONACOR INTERNATIONAL 7

18 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 476 TF-818 Nr kat Profesjonalny głośnik nisko-średniotonowy PA, 2W MAX, 1W RMS, 8Ω Głośnik nisko-średniotonowy PA o dużej mocy w zakresie basowym do około 90Hz Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 44.5mm (1.75 ) cewka nawinięta na kaptonowym karkasie Wychylenie X MAX na poziomie ±3.5mm TF-818MR Nr kat Profesjonalny głośnik średniotonowy PA, 2W MAX, 1W RMS, 8Ω 20cm (8 ) głośnik średniotonowy PA ze stalowym, zamkniętym koszem Bardzo wysoka efektywność Łatwa instalacja, nie wymaga dużej obudowy Membrana celulozowa wzmacniana włóknem kewlarowym Odporna na temperaturę 44.5mm (1.75 ) cewka nawinięta na kaptonowym karkasie Liniowa charakterystyka impedancji, może pracować od 600Hz, ale zalecana praca w paśmie Hz SPA-8PA Nr kat Głośnik nisko-średniotonowy PA, 1W MAX, 8W RMS, 8Ω 20cm (8 ) głośnik nisko-średniotonowy o dużych zdolnościach mocowych i wysokiej efektywności Aluminiowy odlewany kosz Model TF-818 TF-818MR SPA-8PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 95Hz 450Hz 75Hz Max pasmo przenoszenia f Hz Hz f Hz Moc muzyczna 200WMAX 200WMAX 150WMAX Moc znamionowa (P) 100WRMS 100WRMS 80WRMS SPL (1W/1m) 95dB 102dB 94dB Podatność mech. zawieszeń (Cms) 0.17mm/N zamkn. 0.16mm/N Masa ruchoma (Mms) 17.5g zamkn. 27g Dobroć mechaniczna (Qms) 3.83 zamkn Dobroć elektryczna (Qes) 0.50 zamkn Dobroć całkowita (Qts) 0.44 zamkn Objętość ekwiwalentna (Vas) 12.5 l zamkn. 10 l Rezystancja cewki (Re) 6.4Ω 6.7Ω 6.2Ω Współczynnik BxL 11.36Tm zamkn Tm Indukcyjność cewki (Le) 0.75mH 0.7mH 0.8mH Średnica cewki ø 45mm ø 44mm ø 50mm Materiał korpusu cewki Kapton Kapton Aluminium Wychylenie liniowe (XMAX) ±3.5mm ±1mm ±4mm Pow. czynna mem. (Sd) 255cm 2 255cm 2 213cm 2 Waga magnesu 0.9kg 570g 1.1kg Waga 2.3kg 1.85kg 3.1kg 7 Więcej informacji można znaleźć na naszej stronie

19 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 477 SP-8/1PA Nr kat Głośnik nisko-średniotonowy PA, 3W MAX, 1W RMS, 8Ω Dobra średnia efektywność Do zastosowań jako przetwornik w szerokim zakresie średniotonowym SP-2PA Nr kat Głośnik nisko-średniotonowy PA dużej mocy, 2W MAX, 1W RMS, 8Ω SP-22PA Nr kat Uniwersalny głośnik nisko-średniotonowy, 1W MAX, W RMS, 8Ω Do zastosowań jako głośnik nisko-średniotonowy Model SP-8/1PA SP-2PA SP-22PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 88Hz 55Hz 68Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 300WMAX 200WMAX 100WMAX Moc znamionowa (P) 150WRMS 100WRMS 50WRMS SPL (1W/1m) 96dB 91dB 91dB Podatność mech. zawieszeń (Cms) 0.16mm/N 0.64mm/N - Masa ruchoma (Mms) 20g 13g - Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 12 l 39 l - Rezystancja cewki (Re) 6.9Ω 6.9Ω - Współczynnik BxL 12.6Tm 5.6Tm - Indukcyjność cewki (Le) 0.6mH 0.5mH - Średnica cewki 50mm 25mm - Materiał korpusu cewki Kapton aluminium - Wychylenie liniowe (XMAX) ±1.25mm ±3.75mm - Pow. czynna mem. (Sd) 219cm 2 214cm 2 - Waga magnesu 1.1kg 570g 570g Waga 3kg 1.3kg 1.3kg MONACOR INTERNATIONAL 77

20 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 478 SP-/18PRO Nr kat SP-/1PRO Nr kat Kompaktowe głośniki nisko-średniotonowe, 1W MAX, 1W RMS, 8Ω (SP-/18PRO) i Ω (SP-/1PRO) Profesjonalne 16.5cm (6.5 ) głośniki nisko-średniotonowe do zastosowań PA i HiFi Wysokiej jakości membrana z włókna węglowego Doskonały dźwięk o dużej dynamice Cewka nawinięta na zewnątrz i wewnątrz karkasu, dla zapewnienia optymalnego chłodzenia Zalecana współpraca z kopułką DT-300 TF-1 Nr kat Profesjonalny głośnik nisko-średniotonowy PA, 2W MAX, 1W RMS, 8Ω 16cm (6.5 ) głośnik nisko-średniotonowy PA o dużej mocy w zakresie basowym do około 100Hz Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 38mm cewka nawinięta na kaptonowym karkasie Wychylenie X MAX na poziomie ±2.5mm TF-1MR Nr kat Głośnik średniotonowy PA, 1W MAX, W RMS, 8Ω 18cm (6 3/4 ) kompaktowy głośnik średniotonowy ze stalowym, zamkniętym koszem Łatwa instalacja, nie wymaga dużej obudowy Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa Odporna na temperaturę 38mm (1.5 ) cewka nawinięta na kaptonowym karkasie Liniowa charakterystyka impedancji, może pracować od 800Hz, ale zalecana praca w paśmie Hz Model SP-/18PRO SP-/1PRO TF-1 TF-1MR Impedancja (Z) 8Ω 4Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 44Hz 44Hz 105Hz 520Hz Max pasmo przenoszenia f Hz f Hz f Hz Hz Moc muzyczna 150WMAX 150WMAX 200WMAX 100WMAX Moc znamionowa (P) 100WRMS 100WRMS 100WRMS 50WRMS SPL (1W/1m) 92dB 93dB 93dB 98dB Podatność mech. zawieszeń (Cms) 0.97mm/N 1.08mm/N 0.93mm/N zamkn. Masa ruchoma (Mms) 13.14g 12.2g 11.3g zamkn. Dobroć mechaniczna (Qms) zamkn. Dobroć elektryczna (Qes) zamkn. Dobroć całkowita (Qts) zamkn. Objętość ekwiwalentna (Vas) 25.5 l 28 l 6.5 l zamkn. Rezystancja cewki (Re) 5.74Ω 3.3Ω 7.2Ω 5.7Ω Współczynnik BxL 7.46Tm 6.22Tm 9.03Tm zamkn. Indukcyjność cewki (Le) 0.43mH 0.4mH 0.8mH 0.8mH Średnica cewki 30mm 30mm ø 38mm ø 38mm Materiał korpusu cewki Kapton Kapton Kapton Kapton Wychylenie liniowe (XMAX) ± 3mm ±3mm ±2.5mm ±1mm Pow. czynna mem. (Sd) 137cm 2 137cm 2 145cm 2 169cm 2 Waga magnesu 570g 570g 0.8kg 480g Waga 1.4kg 1.9kg 1.4kg 1.4kg 78 Więcej informacji można znaleźć na naszej stronie

21 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 479 SP-/1PA Nr kat Głośnik średniotonowy PA, 3W MAX, 1W RMS, 8Ω Do zastosowań jako głośnik średniotonowy, najlepiej wraz z tubowym głośnikiem średnio-wysokotonowym Idealnym rozwiązaniem jest zastosowanie dwóch takich głośników SP-/1PA Nr kat Głośnik średniotonowy PA, 2W MAX, 1W RMS, 8Ω Bardzo wyrównana charakterystyka częstotliwościowa Wysoka efektywność Do zastosowań jako głośnik średniotonowy w 3-drożnych półprofesjonalnych zestawach wysokiej mocy SP-1PA Nr kat Głośnik średniotonowy PA dużej mocy, 1W MAX, W RMS, 8Ω Model SP-/1PA SP-/1PA SP-1PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 73Hz 90Hz 100Hz Max pasmo przenoszenia f Hz f Hz f Hz Moc muzyczna 300WMAX 200WMAX 100WMAX Moc znamionowa (P) 150WRMS 100WRMS 50WRMS SPL (1W/1m) 93dB 94dB 90dB Podatność mech. zawieszeń (Cms) 0.31mm/N 0.28mm/N 0.25mm/N Masa ruchoma (Mms) 15.2g 11.2g 10g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 8.5 l 8 l 7 l Rezystancja cewki (Re) 6.5Ω 6.7Ω 6.9Ω Współczynnik BxL 9.9Tm 9.3Tm 6.1Tm Indukcyjność cewki (Le) 0.6mH 0.5mH 0.5mH Średnica cewki 50mm 40mm 25mm Materiał korpusu cewki Kapton Kapton aluminium Wychylenie liniowe (XMAX) ±1mm ±0.75mm ±3.75mm Pow. czynna mem. (Sd) 139cm 2 139cm 2 137cm 2 Waga magnesu 850g 850g 570g Waga 2.1kg 2.4kg 1.3kg MONACOR INTERNATIONAL 7

22 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 480 TF-1 Nr kat Głośnik średniotonowy PA, 7W MAX, 3W RMS, 8Ω 13cm (5 ) kompaktowy głośnik średniotonowy o szerokim kącie promieniowania Membrana celulozowa wzmacniana włóknem kewlarowym Liniowa charakterystyka częstotliwościowa, szerokie pasmo przenoszenia Odporna na temperaturę 25mm (1 ) cewka nawinięta na kaptonowym karkasie Idealny do zastosowań w systemach liniowych lub kolumnach głośnikowych Jakość dźwięku odpowiednia do zastosowań HiFi SP-/PRO Nr kat Głośnik średniotonowy PA, W MAX, 3W RMS, 8Ω 10cm (4 ) głośnik średniotonowy Wykorzystywany w systemach L-RAY/1000 Bardzo liniowa charakterystyka, szerokie pasmo przenoszenia Doskonały dźwięk o dużej dynamice Dzięki dużemu wychyleniu, umożliwia współpracę z subwooferami o bardzo niskiej częstotliwości zwrotnicy Kształt głośnika umożliwia zastosowanie w małych zestawach HiFi i PA oraz kolumnach głośnikowych Model TF-1 SP-/PRO Impedancja (Z) 8Ω 8Ω Częstotliwość rezonansowa (fs) 110Hz 92Hz Max pasmo przenoszenia Hz f Hz Moc muzyczna 75WMAX 60WMAX Moc znamionowa (P) 35WRMS 30WRMS SPL (1W/1m) 93dB 90dB Podatność mech. zawieszeń (Cms) 0.3mm/N 0.47mm/N Masa ruchoma (Mms) 5.5g 6.3g Dobroć mechaniczna (Qms) Dobroć elektryczna (Qes) Dobroć całkowita (Qts) Objętość ekwiwalentna (Vas) 2.5 l 3.04 l Rezystancja cewki (Re) 6.2Ω 6.76Ω Współczynnik BxL 6.2Tm 5.85Tm Indukcyjność cewki (Le) 0.33mH 0.3mH Średnica cewki ø 25mm 25mm Materiał korpusu cewki Kapton Kapton Wychylenie liniowe (XMAX) ±1.1mm ±2.3mm Pow. czynna mem. (Sd) 105cm 2 68cm 2 Waga magnesu 370g - Waga 0.9kg 0.9kg 8 Więcej informacji można znaleźć na naszej stronie

23 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 481 MRH-3 Nr kat Tuba średnio-wysokotonowa Tuba z tworzywa ABS wzmocnionego włóknem szklanym 35.6mm (1.4 ) kołnierz ze standardowym mocowaniem na 4 śruby (ø 101.6mm) Wyrównana charakterystyka promieniowania Możliwość montażu po obróceniu o 90 Zalecana minimalna częstotliwość pracy: 1kHz Model MRH-3 Pasmo przenoszenia Hz Otwór montażowy 281x281mm Głębokość montażowa 110mm Kąt promieniowania (pion./poz.) 40 /90 Wymiary 315x315x120mm Waga 1.3kg MRH-2 Nr kat Tuba średnio-wysokotonowa PA Tuba z tworzywa sztucznego ABS wzmacnianego włóknem szklanym Niski rezonans dzięki wytrzymałej konstrukcji oraz małej grubości 8mm 25mm (1 ) kołnierz ze standardowym mocowaniem na 2 oraz 3 śruby Wyrównana charakterystyka promieniowania Zalecana minimalna częstotliwość pracy: 1kHz Model MRH-2 Pasmo przenoszenia Hz Otwór montażowy 260x165mm Głębokość montażowa 202mm Kąt promieniowania (pion./poz.) 60 /100 Wymiary 320x198x210mm Waga 1.3kg MRH-18 Nr kat Tuba średnio-wysokotonowa Odlewana aluminiowa tuba, wolna od rezonansów dzięki konstrukcji bez gumowych elementów Możliwość montażu po obróceniu o 90 25mm (1 ) kołnierz ze standardowym mocowaniem na 2 śruby (rozstaw otworów: 76mm) Wyrównana charakterystyka promieniowania dzięki najnowszej technologii FEA oraz CAD 3D Zalecana minimalna częstotliwość pracy: 1.4kHz Model MRH-18 Pasmo przenoszenia Hz Otwór montażowy ø 155mm Głębokość montażowa 86mm Kąt promieniowania (pion./poz.) 50 /70 Wymiary 180x180x90mm Waga 700g MRH-83 Nr kat Tuba średnio-wysokotonowa PA Odpowiednia do głośnika MRD-80 Standardowy gwint 35mm (1π ) Tworzywo sztuczne Konstrukcja stałokierunkowa CD Wlot 25mm (1 ) Model MRH-83 Pasmo przenoszenia Hz Otwór montażowy 205x165mm Głębokość montażowa 135mm Kąt promieniowania (pion./poz.) 60 /90 Wymiary 242x198x138mm Waga 600g MONACOR INTERNATIONAL 81

24 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 482 MRH-8 Nr kat Tuba wysokotonowa PA Odpowiednia do głośnika MRD-80 Standardowy gwint 35mm (1π ) Tworzywo sztuczne Konstrukcja stałokierunkowa CD Wlot: 25mm (1 ) Pasmo przenoszenia: Hz Kąt promieniowania: pion. 60 x poz. 90 Model MRH-8 Pasmo przenoszenia Hz Otwór montażowy 160x115mm Głębokość montażowa 110mm Kąt promieniowania (pion./poz.) 60 /90 Wymiary 194x155x114mm Waga 170g MPT-11 Nr kat Tuba głośnika wysokotonowego Tworzywo sztuczne Standardowy gwint 3.5cm (1π ) Odpowiednia do driverów piezo Model MPT-11 Pasmo przenoszenia Hz Otwór montażowy 232x85mm Głębokość montażowa 165mm Kąt promieniowania (pion./poz.) 30 /60 Wymiary 265x111mm Waga 350g MHA-3 Nr kat Adapter śrubowy Do typowych połączeń drivera tubowego i tuby Aluminiowa wersja Standardowy gwint 35mm (1π ) MHA-2 Nr kat Adapter śrubowy Do typowych połączeń drivera tubowego z gwintem 35mm (1π ) i tuby z 25mm (1 ) kołnierzem Aluminiowa wersja 82 Więcej informacji można znaleźć na naszej stronie

25 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 483 MRD-3 Nr kat Driver tubowy, 2W MAX, 1W RMS, 8Ω 35.5mm (1.4 ) driver tubowy High-tech z magnesem ferrytowym Tytanowa membrana z 63.7mm (2.5 ) cewką Szerokie pasmo przenoszenia, bardzo liniowa charakterystyka częstotliwościowa oraz wysoki poziom dźwięku z minimalnymi zakłóceniami Mocowanie na 4 śruby (średnica otworu montażowego: 101.6mm) Odpowiednia tuba: MRH-300 MRD-18 Nr kat Średnio-wysokotonowy driver tubowy PA, 18W MAX, 8W RMS, 8Ω Najwyższej klasy profesjonalny driver 25mm (1 ) Niesamowicie szerokie pasmo przenoszenia, o wysokiej skuteczności i liniowej odpowiedzi częstotliwościowej Kompaktowe rozmiary i wysokie zdolności mocowe Idealne w każdym zastosowaniu PA, dopóki nie jest wymagany driver 50mm (2 ) Wymienna cewka drgająca SP-30PAX/VC dostępna jako wyposaż. dodatk. Odpowiednie tuby: MRH-180 i MRH-200 MRD-1 Nr kat Średnio-wysokotonowy driver tubowy PA, 1W MAX, W RMS, 8Ω Wysokiej klasy profesjonalny driver 25mm (1 ) Wysoka skuteczność odtwarzania i wyrównana odpowiedź częstotliwościowa Kompaktowe rozmiary i wysokie zdolności mocowe Do systemów głośnikowych PA o wysokich wymaganiach, szczególnie dobre zestawienie z głośnikiem basowym 30cm i 25cm (12 i 10 ) Wymienna cewka drgająca SP-30PAX/VC dostępna jako wyposaż. dodatk. Odpowiednie tuby: MRH-180 i MRH-200 Model MRD-3 MRD-18 MRD-1 Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 800Hz 800Hz 750Hz Max pasmo przenoszenia fx Hz fx Hz fx Hz Zal. częst. zwrotnicy (fmax) (12dB/okt.) 1 200Hz 1 800Hz 2 000Hz Moc muzyczna 200WMAX 180WMAX 150WMAX Moc znamionowa (P) 100WRMS 80WRMS 60WRMS SPL (1W/1m) 110dB 109dB 109dB Kąt promieniowania (pion./poz.) zal. od tuby zal. od tuby zal. od tuby Średnica cewki 63.7mm 44mm 44.4mm Średnica magnesu 140mm 130mm 110mm Otwór montażowy zal. od tuby zal. od tuby zal. od tuby Głębokość montażu zal. od tuby zal. od tuby zal. od tuby Wymiary ø 140mm x 60mm ø 134mm x 58mm ø 115mm x 53mm Waga 2.1kg 2.75kg 1.7kg MONACOR INTERNATIONAL 83

26 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 484 CDX1-173 Nr kat Driver tubowy PA, 18W MAX, 7W RMS, 8Ω Driver tubowy High-tech 25mm (1 ) z magnesem neodymowym Zoptymalizowany neodymowy układ napędowy Jednoczęściowa, odporna na deformacje membrana PETP o specjalnym kształcie, z 44.5mm cewką Duża skuteczność chłodzenia, niewielkie rozmiary oraz niska waga Charakterystyka liniowa w szerokim zakresie pasma i bardzo wysoka skuteczność przy niewielkim poziomie zniekształceń Mocowanie na 4 śruby (otwór montażowy 76mm), możliwość montażu na dwóch śrubach Odpowiednie tuby: MRH-200 i MRH-180 CDX1-13 Nr kat Driver tubowy PA, 1W MAX, W RMS, 8Ω Driver tubowy 25mm (1 ) Standardowe mocowanie na 2 śruby Magnes neodymowy z systemem chłodzenia o dużej skuteczności Liniowa charakterystyka w szerokim zakresie pasma Bardzo wysoka skuteczność przy niewielkim poziomie zniekształceń Zapewnia wysoką jakość nawet w zestawach 2-drożnych z 38cm (15 ) głośnikiem, przy częstotliwości podziału rzędu 3kHz Odpowiednie tuby: MRH-200 i MRH-180 MRD-PA Nr kat Driver tubowy, W MAX, W RMS, 8Ω Standardowy gwint 35mm (1π ) Wykorzystywany w zestawach PAB-115MK2 oraz PAK-115MK2 Wymienna cewka drgająca PAB-115/VC dostępna jako wyposaż. dodatk. Odpowiednie tuby: MRH-120, MRH-83 i MRH-80 Model CDX1-173 CDX1-13 MRD-PA Impedancja (Z) 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 1 400Hz 1 750Hz 2 000Hz Max pasmo przenoszenia fx Hz fx Hz fx Hz Zal. częst. zwrotnicy (fmax) (12dB/okt.) 2 200Hz 3 000Hz 3 500Hz Moc muzyczna 180WMAX 100WMAX 90WMAX Moc znamionowa (P) 75WRMS 50WRMS 45WRMS SPL (1W/1m) 112dB 110dB 105dB Kąt promieniowania (pion./poz.) zal. od tuby zal. od tuby zal. od tuby Średnica cewki 44.5mm 34.4mm 44.5mm Średnica magnesu 75mm 75mm 110mm Otwór montażowy zal. od tuby zal. od tuby zal. od tuby Głębokość montażu zal. od tuby zal. od tuby zal. od tuby Wymiary ø 90mm x 55mm ø 75mm x 75mm ø 110mm x 70mm Waga 650g 450g 1600g 8 Więcej informacji można znaleźć na naszej stronie

27 08_HK2015_G_pl_OK.qxp 1/9/15 1:10 PM Strona 485 MRD-3PA Nr kat Driver tubowy 7W MAX, 3W RMS, 8Ω Standardowy gwint 35mm (1π ) Wykorzystywany w zestawach PAB-108MK2, PAB-110MK2 i PAB-112MK2 oraz w aktywnych wersjach tej serii Wymienna cewka drgająca PAB-128/VC dostępna jako wyposaż. dodatk. Odpowiednie tuby: MRH-120, MRH-83 i MRH-80 MRD-12 Nr kat Driver tubowy PA, 1W MAX, W RMS, 8Ω Standardowy gwint 35mm (1π ) Dobra, pełna liniowość odpowiedzi częstotliwościowej Wysokie ciśnienie dźwięku przy małych zniekształceniach Do wielu zastosowań PA, także w zestawieniu z głośnikiem nisko-średniotonowym 38cm (15 ) lub w innych systemach wielodrożnych Wymienna cewka drgająca MRD-120/VC dostępna jako wyposaż. dodatk. Odpowiednie tuby: MRH-83 i MRH-80 MRD-N Nr kat Driver tubowy, 7W MAX, 3W RMS, 8Ω Bardzo mały i lekki Neodymowy system napędowy, chłodzonym ferrofluidem Tytanowa membrana Liniowa charakterystyka promieniowania, małe zniekształcenia i wysoka skuteczność Do zastosowań w zestawach głośnikowych dla dyskotek oraz wysokiej jakości zestawach PA i HiFi Odpowiednie tuby: MRH-120, MRH-83 i MRH-80 MRD-8 Nr kat Driver tubowy PA, W MAX, 3W RMS, 8Ω Standardowy gwint 35mm (1π ) Niewielkie rozmiary Wysoka skuteczność Odpowiednie tuby: MRH-120, MRH-83 i MRH-80 Model MRD-3PA MRD-12 MRD-N MRD-8 Impedancja (Z) 8Ω 8Ω 8Ω 8Ω Częstotliwość rezonansowa (fs) 1 200Hz 1 300Hz 2 300Hz 2 000Hz Max pasmo przenoszenia fx Hz fx Hz fx Hz fx Hz Zal. częst. zwrotnicy (fmax) (12dB/okt.) 4 000Hz 3 000Hz 5 000Hz 5 000Hz Moc muzyczna 70WMAX 100WMAX 75WMAX 60WMAX Moc znamionowa (P) 35WRMS 50WRMS 30WRMS 30WRMS SPL (1W/1m) 104dB 107dB 104dB 107dB Kąt promieniowania (pion./poz.) zal. od tuby zal. od tuby zal. od tuby zal. od tuby Średnica cewki 34.5mm 38mm 25mm 25.5mm Średnica magnesu 87mm 120mm 65mm 80mm Otwór montażowy zal. od tuby zal. od tuby zal. od tuby zal. od tuby Głębokość montażu zal. od tuby zal. od tuby zal. od tuby zal. od tuby Wymiary ø 87mm x 65mm ø 120mm x 85mm ø 65mm x 45mm ø 80mm x 67mm Waga 1100g 1.8kg 150g 720g MONACOR INTERNATIONAL 8
