1 FABRYKA DRZWI KATALOG PRODUKTÓW EDYCJA 2012

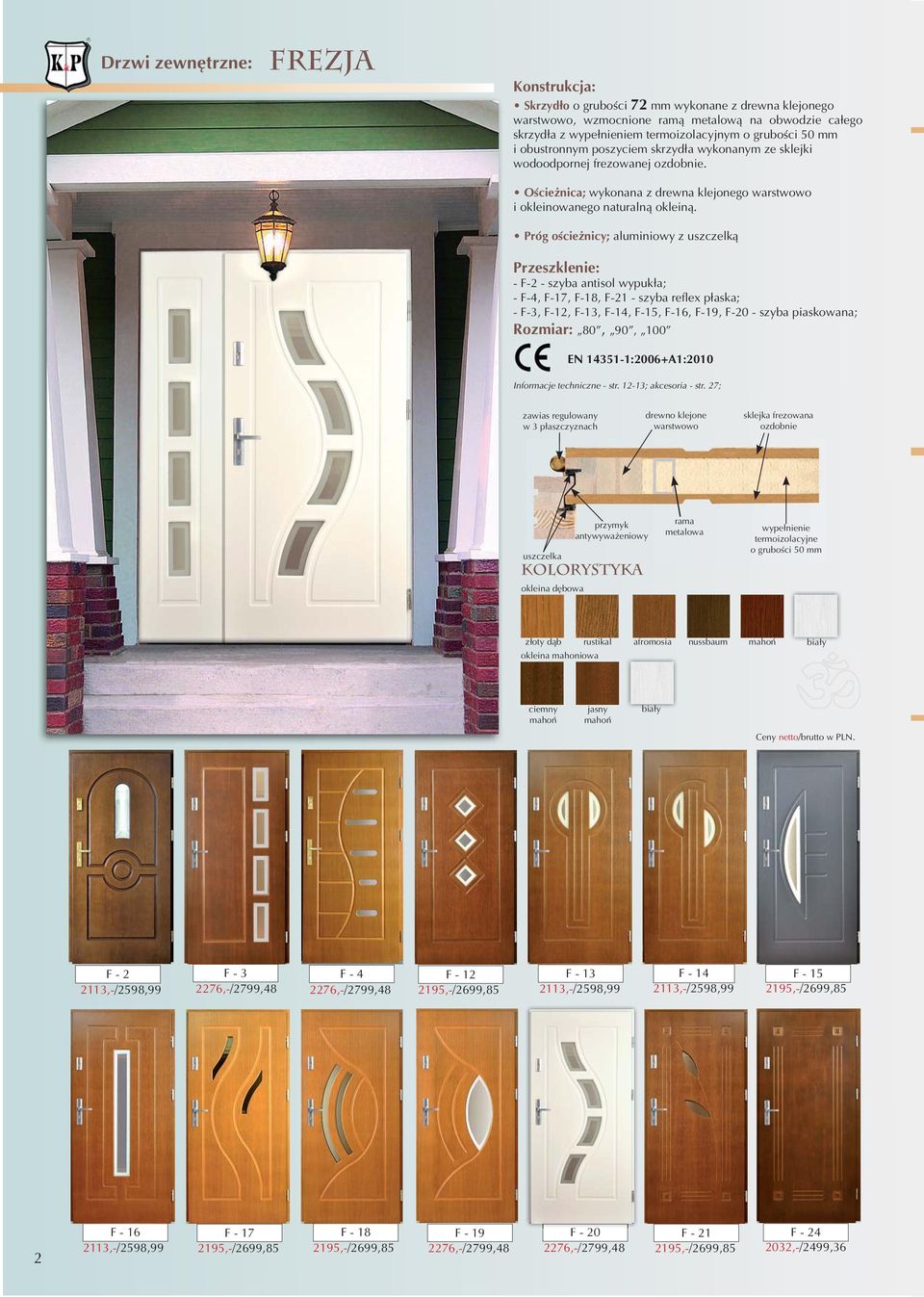

2 Drzwi zewnętrzne: frezja Konstrukcja: Skrzydło o grubości 72 mm wykonane z drewna klejonego warstwowo, wzmocnione ramą metalową na obwodzie całego skrzydła z wypełnieniem termoizolacyjnym o grubości 50 mm i obustronnym poszyciem skrzydła wykonanym ze sklejki wodoodpornej frezowanej ozdobnie. Ościeżnica; wykonana z drewna klejonego warstwowo i okleinowanego naturalną okleiną. Próg ościeżnicy; aluminiowy z uszczelką Przeszklenie: - F-2 - szyba antisol wypukła; - F-4, F-17, F-18, F-21 - szyba reflex płaska; - F-3, F-12, F-13, F-14, F-15, F-16, F-19, F-20 - szyba piaskowana; Rozmiar: 80, 90, 100 EN :2006+A1:2010 Informacje techniczne - str ; akcesoria - str. 27; zawias regulowany w 3 płaszczyznach drewno klejone warstwowo sklejka frezowana ozdobnie uszczelka okleina dębowa przymyk antywyważeniowy kolorystyka rama metalowa wypełnienie termoizolacyjne o grubości 50 mm złoty dąb rustikal afromosia nussbaum okleina mahoniowa mahoń ciemny mahoń jasny mahoń Ceny netto/brutto w PLN. F ,-/2598,99 F - 3 F ,-/2799, ,-/2799,48 F ,-/2699,85 F ,-/2598,99 F - 14 F ,-/2598, ,-/2699,85 2 F ,-/2598,99 F ,-/2699,85 F ,-/2699,85 F ,-/2799,48 F ,-/2799,48 F ,-/2699,85 F ,-/2499,36

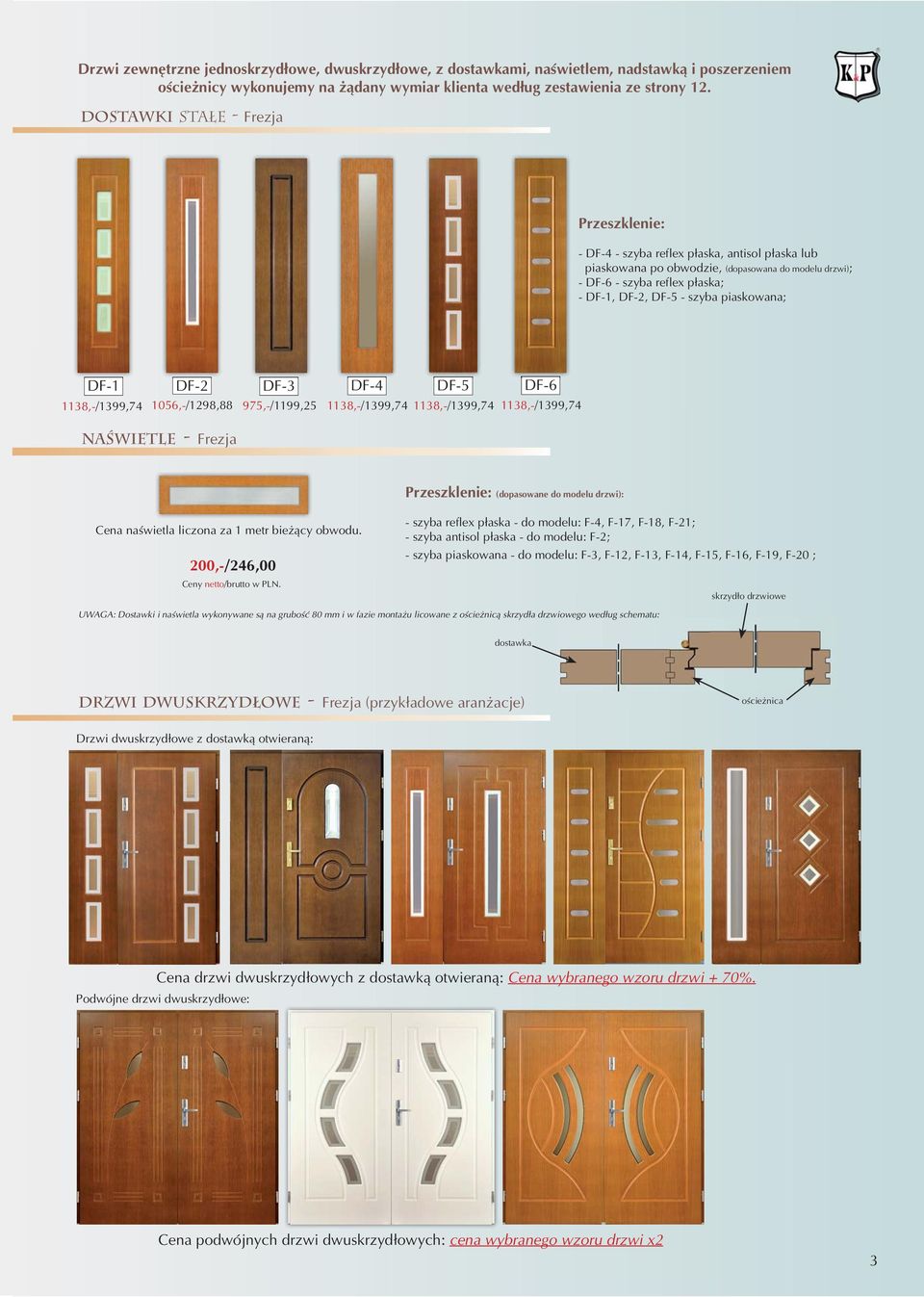

3 Drzwi zewnętrzne jednoskrzydłowe, dwuskrzydłowe, z dostawkami, naświetlem, nadstawką i poszerzeniem ościeżnicy wykonujemy na żądany wymiar klienta według zestawienia ze strony 12. dostawki Stałe - Frezja Przeszklenie: - DF-4 - szyba reflex płaska, antisol płaska lub piaskowana po obwodzie, (dopasowana do modelu drzwi); - DF-6 - szyba reflex płaska; - DF-1, DF-2, DF-5 - szyba piaskowana; DF-1 DF-2 DF-3 DF ,-/1399, ,-/1298,88 975,-/1199, ,-/1399,74 DF ,-/1399,74 DF ,-/1399,74 naświetle - Frezja Przeszklenie: (dopasowane do modelu drzwi): Cena naświetla liczona za 1 metr bieżący obwodu. 200,-/246,00 Ceny netto/brutto w PLN. - szyba reflex płaska - do modelu: F-4, F-17, F-18, F-21; - szyba antisol płaska - do modelu: F-2; - szyba piaskowana - do modelu: F-3, F-12, F-13, F-14, F-15, F-16, F-19, F-20 ; skrzydło drzwiowe UWAGA: Dostawki i naświetla wykonywane są na grubość 80 mm i w fazie montażu licowane z ościeżnicą skrzydła drzwiowego według schematu: dostawka Drzwi dwuskrzydłowe - Frezja (przykładowe aranżacje) ościeżnica Drzwi dwuskrzydłowe z dostawką otwieraną: Cena drzwi dwuskrzydłowych z dostawką otwieraną: Cena wybranego wzoru drzwi + 70%. Podwójne drzwi dwuskrzydłowe: Cena podwójnych drzwi dwuskrzydłowych: cena wybranego wzoru drzwi x2 3

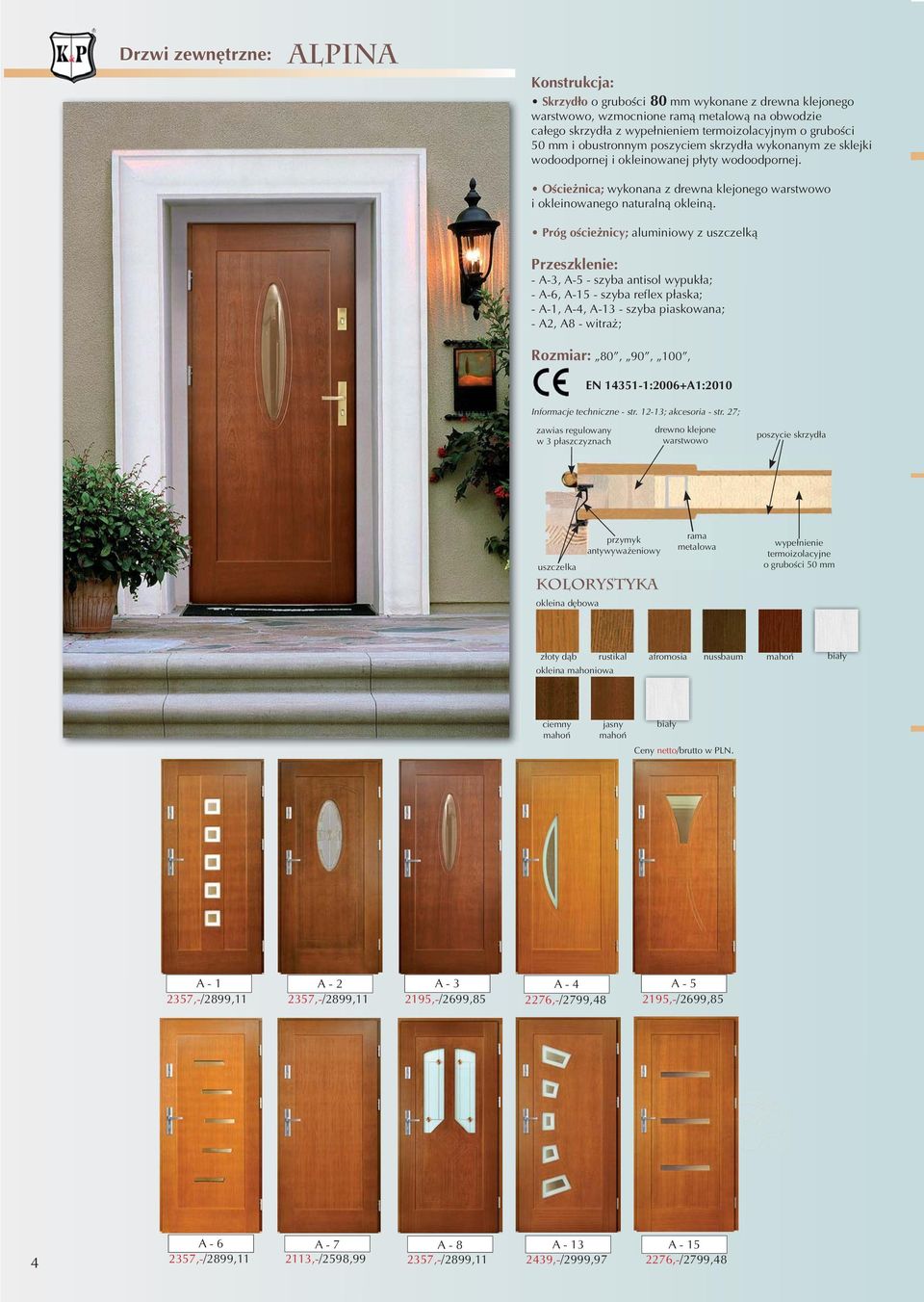

4 Drzwi zewnętrzne: alpina Konstrukcja: Skrzydło o grubości 80 mm wykonane z drewna klejonego warstwowo, wzmocnione ramą metalową na obwodzie całego skrzydła z wypełnieniem termoizolacyjnym o grubości 50 mm i obustronnym poszyciem skrzydła wykonanym ze sklejki wodoodpornej i okleinowanej płyty wodoodpornej. Ościeżnica; wykonana z drewna klejonego warstwowo i okleinowanego naturalną okleiną. Próg ościeżnicy; aluminiowy z uszczelką Przeszklenie: - A-3, A-5 - szyba antisol wypukła; - A-6, A-15 - szyba reflex płaska; - A-1, A-4, A-13 - szyba piaskowana; - A2, A8 - witraż; Rozmiar: 80, 90, 100, EN :2006+A1:2010 Informacje techniczne - str ; akcesoria - str. 27; zawias regulowany w 3 płaszczyznach drewno klejone warstwowo poszycie skrzydła uszczelka okleina dębowa przymyk antywyważeniowy kolorystyka rama metalowa wypełnienie termoizolacyjne o grubości 50 mm złoty dąb rustikal afromosia nussbaum okleina mahoniowa mahoń ciemny jasny mahoń mahoń Ceny netto/brutto w PLN. A ,-/2899,11 A ,-/2899,11 A ,-/2699,85 A ,-/2799,48 A ,-/2699,85 4 A ,-/2899,11 A ,-/2598,99 A ,-/2899,11 A ,-/2999,97 A ,-/2799,48

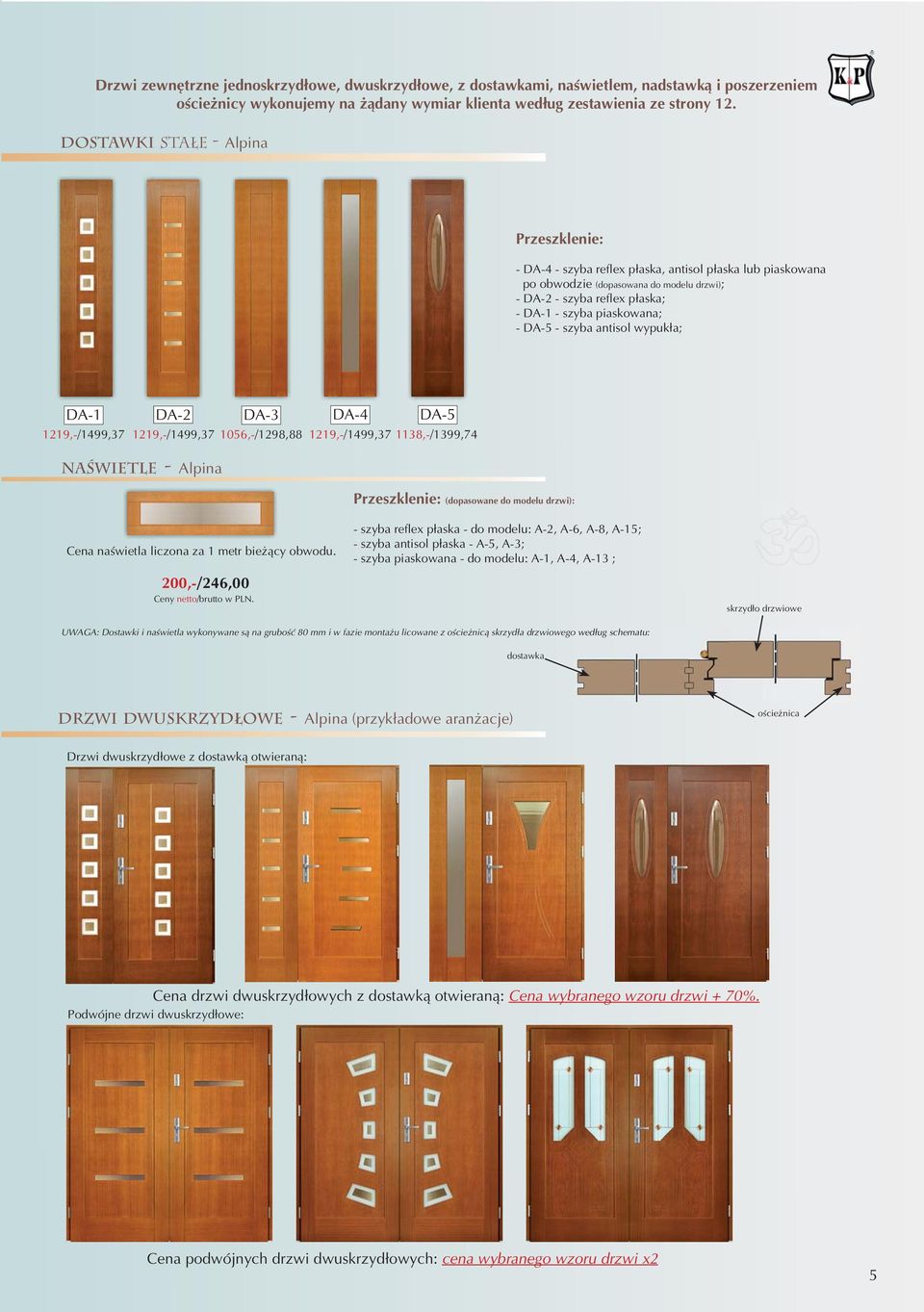

5 Drzwi zewnętrzne jednoskrzydłowe, dwuskrzydłowe, z dostawkami, naświetlem, nadstawką i poszerzeniem ościeżnicy wykonujemy na żądany wymiar klienta według zestawienia ze strony 12. dostawki Stałe - Alpina Przeszklenie: - DA-4 - szyba reflex płaska, antisol płaska lub piaskowana po obwodzie (dopasowana do modelu drzwi); - DA-2 - szyba reflex płaska; - DA-1 - szyba piaskowana; - DA-5 - szyba antisol wypukła; DA-1 DA-2 DA-3 DA-4 DA ,-/1499, ,-/1499, ,-/1298, ,-/1499, ,-/1399,74 naświetle - Alpina Przeszklenie: (dopasowane do modelu drzwi): Cena naświetla liczona za 1 metr bieżący obwodu. 200,-/246,00 Ceny netto/brutto w PLN. - szyba reflex płaska - do modelu: A-2, A-6, A-8, A-15; - szyba antisol płaska - A-5, A-3; - szyba piaskowana - do modelu: A-1, A-4, A-13 ; skrzydło drzwiowe UWAGA: Dostawki i naświetla wykonywane są na grubość 80 mm i w fazie montażu licowane z ościeżnicą skrzydła drzwiowego o według schematu: dostawka Drzwi dwuskrzydłowe - Alpina (przykładowe aranżacje) ościeżnica Drzwi dwuskrzydłowe z dostawką otwieraną: Cena drzwi dwuskrzydłowych z dostawką otwieraną: Cena wybranego wzoru drzwi + 70%. Podwójne drzwi dwuskrzydłowe: Cena podwójnych drzwi dwuskrzydłowych: cena wybranego wzoru drzwi x2 5

6 Drzwi zewnętrzne: Intarsio + Konstrukcja: Skrzydło o grubości 80 mm wykonane z drewna klejonego warstwowo, wzmocnione ramą metalową na obwodzie całego skrzydła z wypełnieniem termoizolacyjnym o grubości 50 mm i obustronnym poszyciem skrzydła wykonanym ze sklejki wodoodpornej i okleinowanej płyty wodoodpornej z naklejonymi aplikacjami ze stali nierdzewnej w wystroju jednostronnym. Wystrój dwustronny dopłata 244 zł netto. Ościeżnica; wykonana z drewna klejonego warstwowo i okleinowanego naturalną okleiną. Próg ościeżnicy; aluminiowy z uszczelką Przeszklenie: - I-1, I-2, I-3, - szyba piaskowana; - I-4, I-5, I-6 - szyba reflex płaska; Rozmiar: 80, 90, 100, EN :2006+A1:2010 Informacje techniczne - str ; akcesoria - str. 27; zawias regulowany w 3 płaszczyznach drewno klejone warstwowo poszycie skrzydła uszczelka kolorystyka okleina dębowa przymyk antywyważeniowy rama metalowa wypełnienie termoizolacyjne o grubości 50 mm złoty dąb rustikal afromosia nussbaum okleina mahoniowa mahoń ciemny mahoń jasny mahoń NOWOŚĆ I ,-/3198 I ,-/3198 I ,-/3198 I ,-/3198 I ,-/3198 I ,-/3198 6

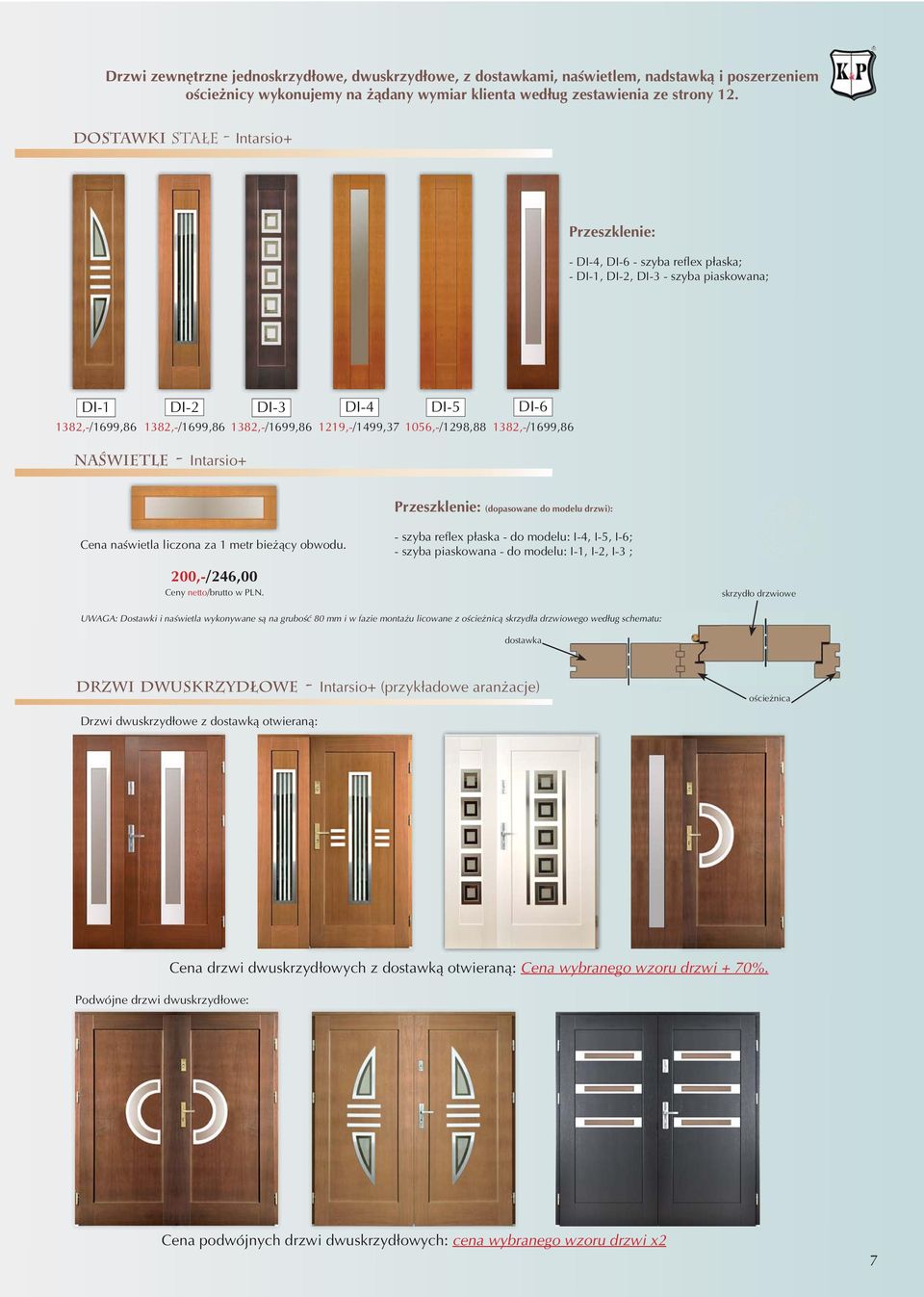

7 Drzwi zewnętrzne jednoskrzydłowe, dwuskrzydłowe, z dostawkami, naświetlem, nadstawką i poszerzeniem ościeżnicy wykonujemy na żądany wymiar klienta według zestawienia ze strony 12. dostawki Stałe - Intarsio+ Przeszklenie: - DI-4, DI-6 - szyba reflex płaska; - DI-1, DI-2, DI-3 - szyba piaskowana; DI-1 DI-2 DI-3 DI-4 DI-5 DI ,-/1699, ,-/1699, ,-/1699, ,-/1499, ,-/1298, ,-/1699,86 naświetle - Intarsio+ Przeszklenie: (dopasowane do modelu drzwi): Cena naświetla liczona za 1 metr bieżący obwodu. - szyba reflex płaska - do modelu: I-4, I-5, I-6; - szyba piaskowana - do modelu: I-1, I-2, I-3 ; 200,-/246,00 Ceny netto/brutto w PLN. skrzydło drzwiowe UWAGA: Dostawki i naświetla wykonywane są na grubość 80 mm i w fazie montażu licowane z ościeżnicą skrzydła drzwiowego według schematu: dostawka Drzwi dwuskrzydłowe - Intarsio+ (przykładowe aranżacje) ościeżnica Drzwi dwuskrzydłowe z dostawką otwieraną: Cena drzwi dwuskrzydłowych z dostawką otwieraną: Cena wybranego wzoru drzwi + 70%. Podwójne drzwi dwuskrzydłowe: Cena podwójnych drzwi dwuskrzydłowych: cena wybranego wzoru drzwi x2 7

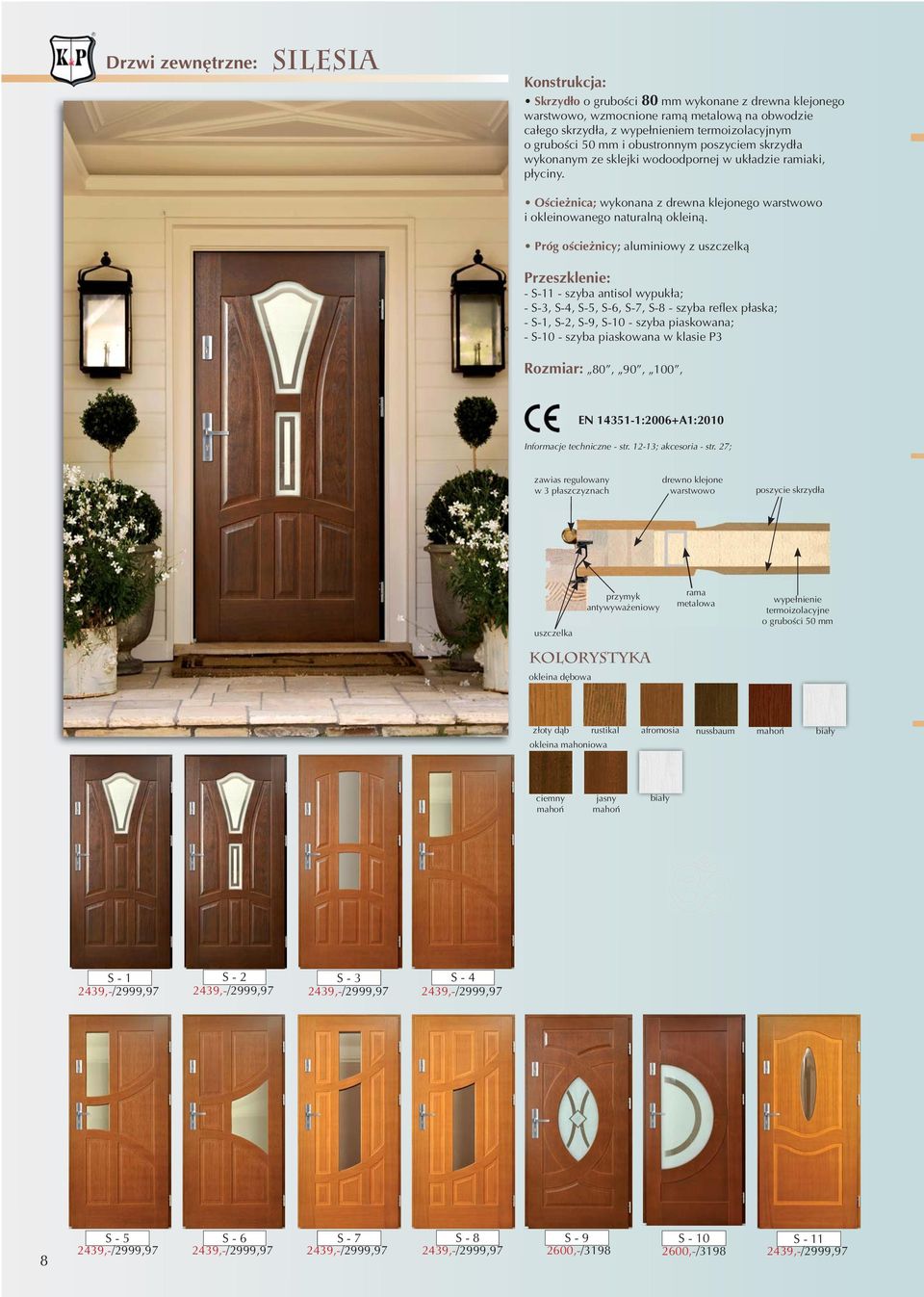

8 Drzwi zewnętrzne: silesia Konstrukcja: Skrzydło o grubości 80 mm wykonane z drewna klejonego warstwowo, wzmocnione ramą metalową na obwodzie całego skrzydła, z wypełnieniem termoizolacyjnym o grubości 50 mm i obustronnym poszyciem skrzydła wykonanym ze sklejki wodoodpornej w układzie ramiaki, płyciny. Ościeżnica; wykonana z drewna klejonego warstwowo i okleinowanego naturalną okleiną. Próg ościeżnicy; aluminiowy z uszczelką Przeszklenie: - S-11 - szyba antisol wypukła; - S-3, S-4, S-5, S-6, S-7, S-8 - szyba reflex płaska; - S-1, S-2, S-9, S-10 - szyba piaskowana; - S-10 - szyba piaskowana w klasie P3 Rozmiar: 80, 90, 100, EN :2006+A1:2010 Informacje techniczne - str ; akcesoria - str. 27; zawias regulowany w 3 płaszczyznach drewno klejone warstwowo poszycie skrzydła uszczelka kolorystyka okleina dębowa przymyk antywyważeniowy rama metalowa wypełnienie termoizolacyjne o grubości 50 mm złoty dąb rustikal afromosia nussbaum okleina mahoniowa mahoń ciemny mahoń jasny mahoń S - 1 S - 2 S - 3 S ,-/2999, ,-/2999, ,-/2999, ,-/2999,97 8 S - 5 S - 6 S - 7 S - 8 S ,-/2999, ,-/2999, ,-/2999, ,-/2999, ,-/3198 S ,-/3198 S ,-/2999,97

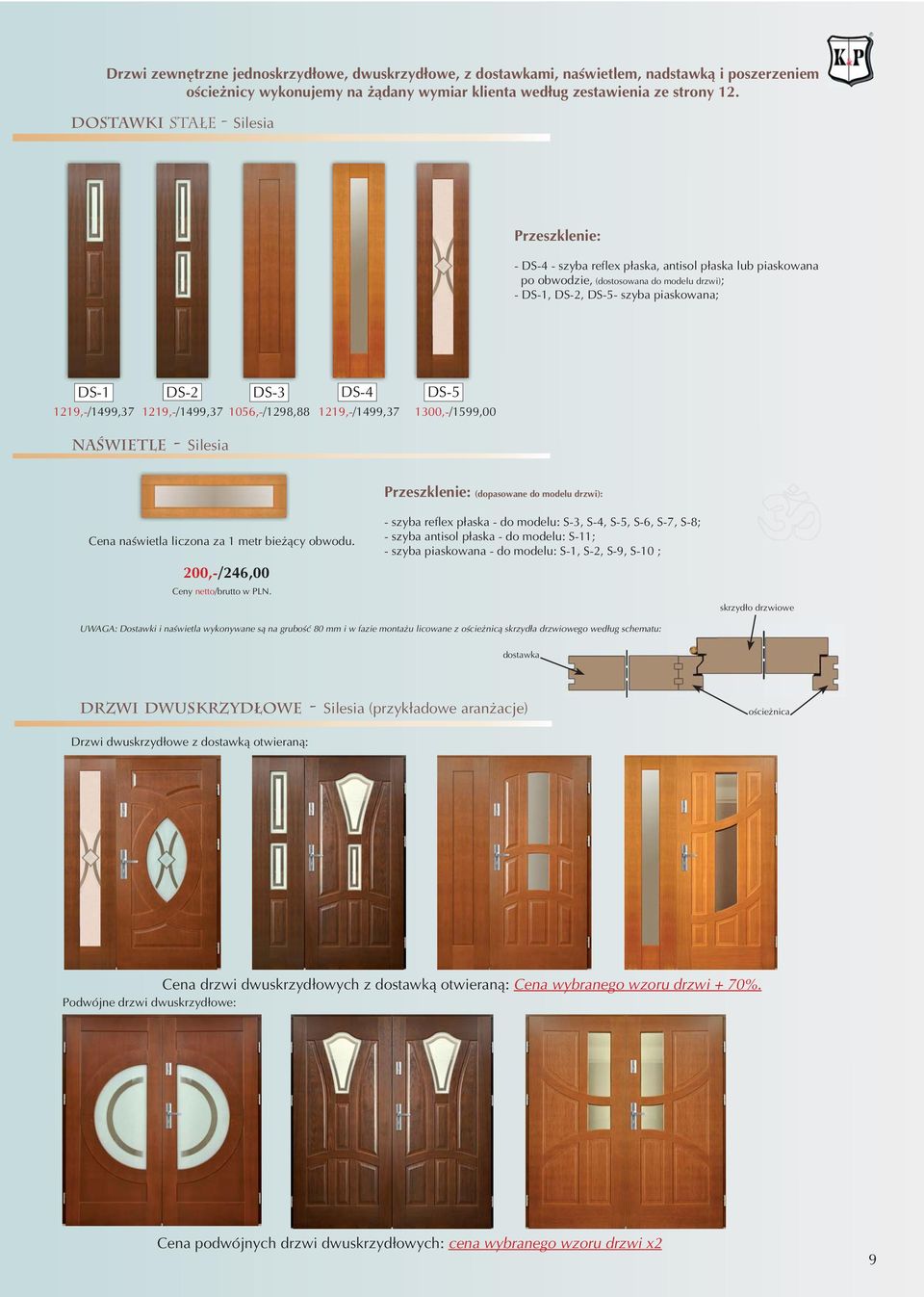

9 Drzwi zewnętrzne jednoskrzydłowe, dwuskrzydłowe, z dostawkami, naświetlem, nadstawką i poszerzeniem ościeżnicy wykonujemy na żądany wymiar klienta według zestawienia ze strony 12. dostawki Stałe - Silesia Przeszklenie: - DS-4 - szyba reflex płaska, antisol płaska lub piaskowana po obwodzie, (dostosowana do modelu drzwi); - DS-1, DS-2, DS-5- szyba piaskowana; DS-1 DS-2 DS-3 DS-4 DS ,-/1499, ,-/1499, ,-/1298, ,-/1499, ,-/1599,00 naświetle - Silesia Przeszklenie: (dopasowane do modelu drzwi): Cena naświetla liczona za 1 metr bieżący obwodu. 200,-/246,00 Ceny netto/brutto w PLN. - szyba reflex płaska - do modelu: S-3, S-4, S-5, S-6, S-7, S-8; - szyba antisol płaska - do modelu: S-11; - szyba piaskowana - do modelu: S-1, S-2, S-9, S-10 ; skrzydło drzwiowe UWAGA: Dostawki i naświetla wykonywane są na grubość 80 mm i w fazie montażu licowane z ościeżnicą skrzydła drzwiowego według schematu: dostawka Drzwi dwuskrzydłowe - Silesia (przykładowe aranżacje) ościeżnica Drzwi dwuskrzydłowe z dostawką otwieraną: Cena drzwi dwuskrzydłowych z dostawką otwieraną: Cena wybranego wzoru drzwi + 70%. Podwójne drzwi dwuskrzydłowe: Cena podwójnych drzwi dwuskrzydłowych: cena wybranego wzoru drzwi x2 9

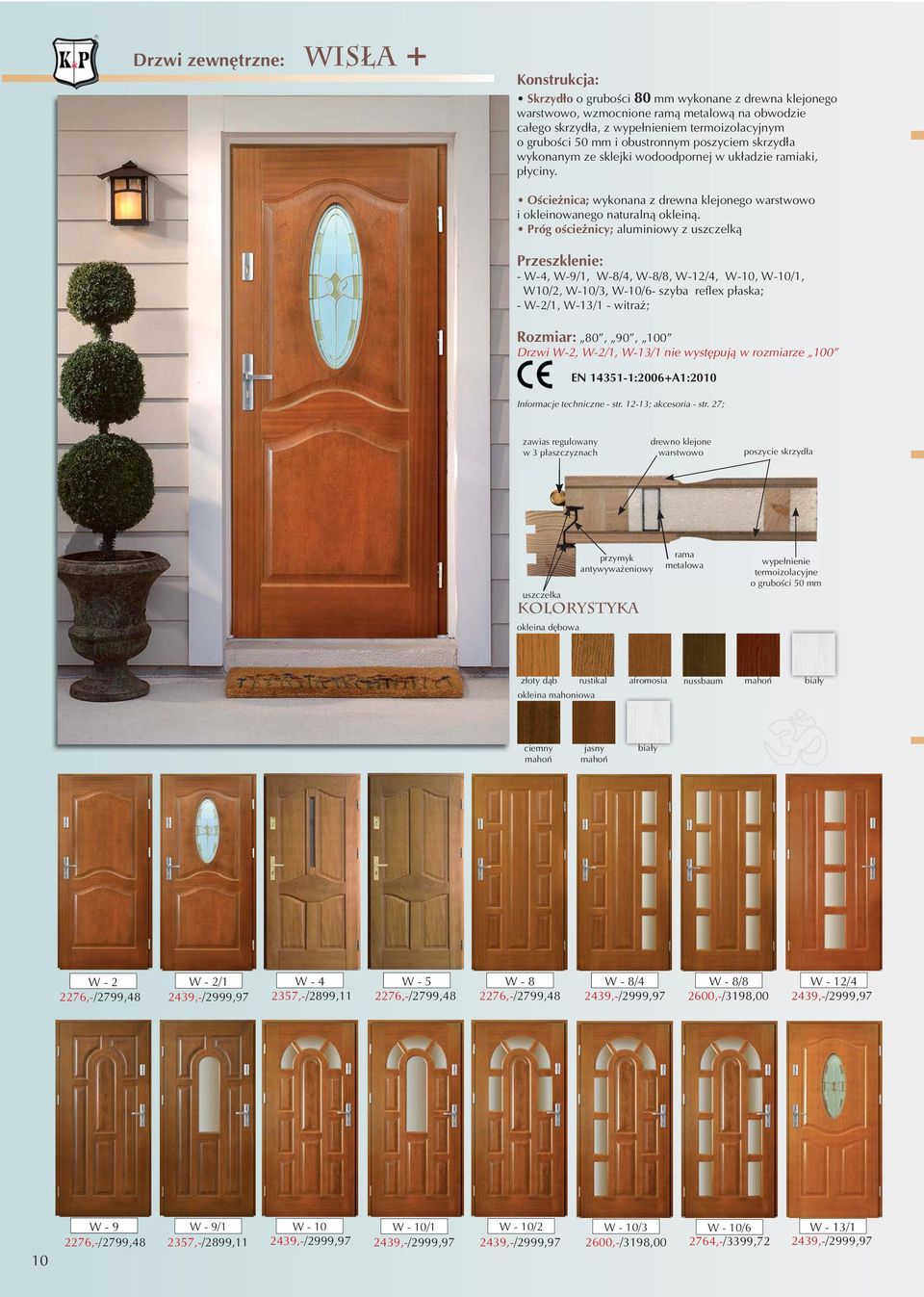

10 Drzwi zewnętrzne: Wisła + Konstrukcja: Skrzydło o grubości 80 mm wykonane z drewna klejonego warstwowo, wzmocnione ramą metalową na obwodzie całego skrzydła, z wypełnieniem termoizolacyjnym o grubości 50 mm i obustronnym poszyciem skrzydła wykonanym ze sklejki wodoodpornej w układzie ramiaki, płyciny. Ościeżnica; wykonana z drewna klejonego warstwowo i okleinowanego naturalną okleiną. Próg ościeżnicy; aluminiowy z uszczelką Przeszklenie: - W-4, W-9/1, W-8/4, W-8/8, W-12/4, W-10, W-10/1, W10/2, W-10/3, W-10/6- szyba reflex płaska; - W-2/1, W-13/1 - witraż; Rozmiar: 80, 90, 100 Drzwi W-2, W-2/1, W-13/1 nie występują w rozmiarze 100 EN :2006+A1:2010 Informacje techniczne - str ; akcesoria - str. 27; zawias regulowany w 3 płaszczyznach drewno klejone warstwowo poszycie skrzydła uszczelka kolorystyka okleina dębowa przymyk antywyważeniowy rama metalowa wypełnienie termoizolacyjne o grubości 50 mm złoty dąb rustikal afromosia nussbaum okleina mahoniowa mahoń ciemny mahoń jasny mahoń W - 2 W - 2/1 W - 4 W - 5 W - 8 W - 8/4 W - 8/8 W - 12/4 2276,-/2799, ,-/2999, ,-/2899, ,-/2799, ,-/2799, ,-/2999, ,-/3198, ,-/2999,97 10 W ,-/2799,48 W - 9/1 W ,-/2899, ,-/2999,97 W - 10/1 W - 10/2 W - 10/3 W - 10/6 2439,-/2999, ,-/2999, ,-/3198, ,-/3399,72 W - 13/1 2439,-/2999,97

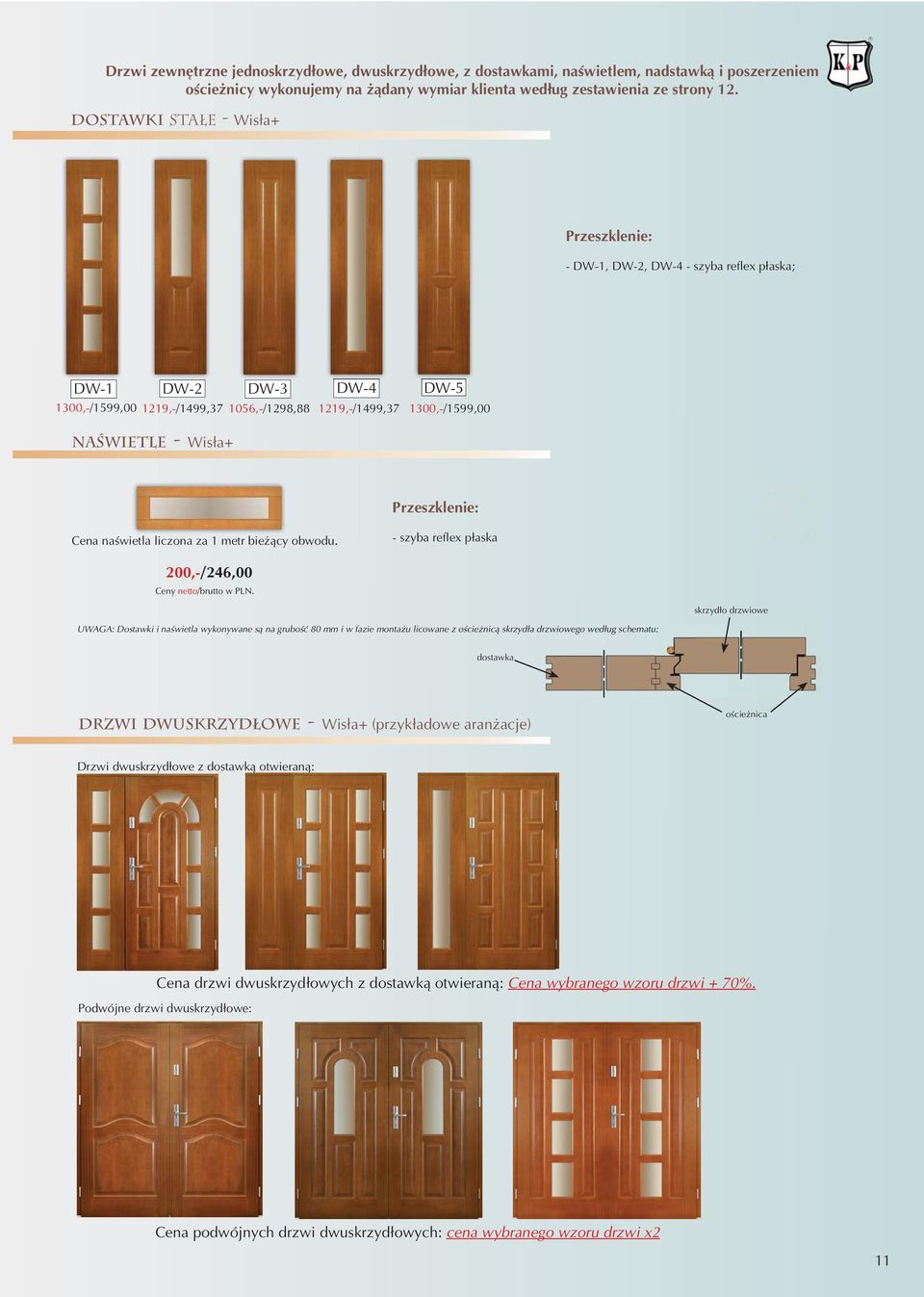

11 Drzwi zewnętrzne jednoskrzydłowe, dwuskrzydłowe, z dostawkami, naświetlem, nadstawką i poszerzeniem ościeżnicy wykonujemy na żądany wymiar klienta według zestawienia ze strony 12. dostawki Stałe - Wisła+ Przeszklenie: - DW-1, DW-2, DW-4 - szyba reflex płaska; DW-1 DW-2 DW-3 DW-4 DW ,-/1599, ,-/1499, ,-/1298, ,-/1499,37 naświetle - Wisła+ 1300,-/1599,00 Przeszklenie: Cena naświetla liczona za 1 metr bieżący obwodu. - szyba reflex płaska 200,-/246,00 Ceny netto/brutto w PLN. skrzydło drzwiowe UWAGA: Dostawki i naświetla wykonywane są na grubość 80 mm i w fazie montażu licowane z ościeżnicą skrzydła drzwiowego według schematu: dostawka Drzwi dwuskrzydłowe - Wisła+ (przykładowe aranżacje) ościeżnica Drzwi dwuskrzydłowe z dostawką otwieraną: Cena drzwi dwuskrzydłowych z dostawką otwieraną: Cena wybranego wzoru drzwi + 70%. Podwójne drzwi dwuskrzydłowe: Cena podwójnych drzwi dwuskrzydłowych: cena wybranego wzoru drzwi x2 11

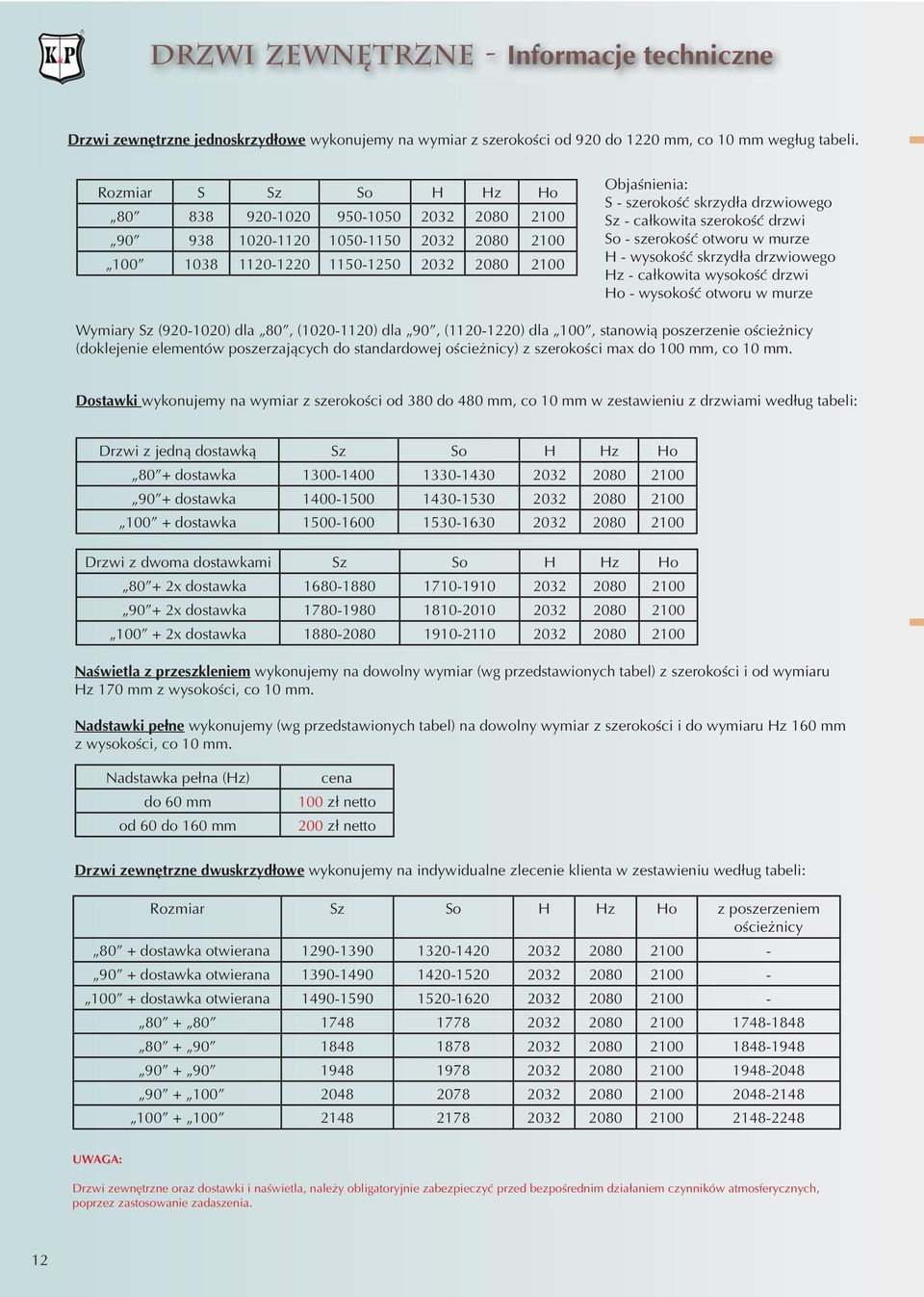

12 drzwi zewnętrzne - Informacje techniczne Drzwi zewnętrzne jednoskrzydłowe wykonujemy na wymiar z szerokości od 920 do 1220 mm, co 10 mm wegług tabeli. Rozmiar S Sz So H Hz Ho Objaśnienia: S - szerokość skrzydła drzwiowego Sz - całkowita szerokość drzwi So - szerokość otworu w murze H - wysokość skrzydła drzwiowego Hz - całkowita wysokość drzwi Ho - wysokość otworu w murze Wymiary Sz ( ) dla 80, ( ) dla 90, ( ) dla 100, stanowią poszerzenie ościeżnicy (doklejenie elementów poszerzających do standardowej ościeżnicy) z szerokości max do 100 mm, co 10 mm. Dostawki wykonujemy na wymiar z szerokości od 380 do 480 mm, co 10 mm w zestawieniu z drzwiami według tabeli: Drzwi z jedną dostawką Sz So H Hz Ho 80 + dostawka dostawka dostawka Drzwi z dwoma dostawkami Sz So H Hz Ho x dostawka x dostawka x dostawka Naświetla z przeszkleniem wykonujemy na dowolny wymiar (wg przedstawionych tabel) z szerokości i od wymiaru Hz 170 mm z wysokości, co 10 mm. Nadstawki pełne wykonujemy (wg przedstawionych tabel) na dowolny wymiar z szerokości i do wymiaru Hz 160 mm z wysokości, co 10 mm. Nadstawka pełna (Hz) do 60 mm od 60 do 160 mm cena 100 zł netto 200 zł netto Drzwi zewnętrzne dwuskrzydłowe wykonujemy na indywidualne zlecenie klienta w zestawieniu według tabeli: Rozmiar Sz So H Hz Ho z poszerzeniem ościeżnicy 80 + dostawka otwierana dostawka otwierana dostawka otwierana UWAGA: Drzwi zewnętrzne oraz dostawki i naświetla, należy obligatoryjnie zabezpieczyć przed bezpośrednim działaniem czynników atmosferycznych, poprzez zastosowanie zadaszenia. 12

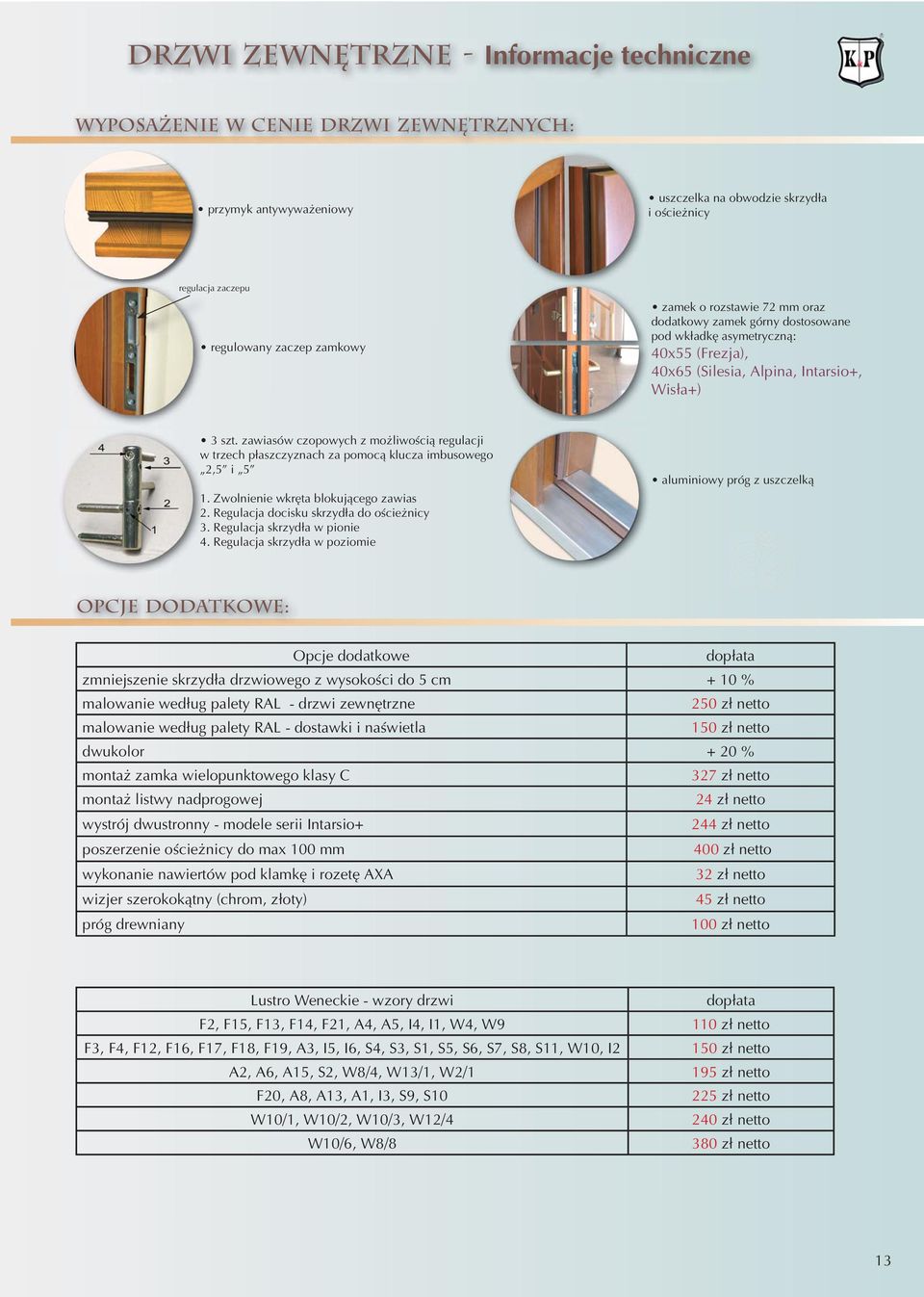

13 drzwi zewnętrzne - Informacje techniczne Wyposażenie w cenie drzwi zewnętrznych: przymyk antywyważeniowy uszczelka na obwodzie skrzydła i ościeżnicy regulacja zaczepu regulowany zaczep zamkowy zamek o rozstawie 72 mm oraz dodatkowy zamek górny dostosowane pod wkładkę asymetryczną: 40x55 (Frezja), 40x65 (Silesia, Alpina, Intarsio+, Wisła+) 3 szt. zawiasów czopowych z możliwością regulacji w trzech płaszczyznach za pomocą klucza imbusowego 2,5 i 5 1. Zwolnienie wkręta blokującego zawias 2. Regulacja docisku skrzydła do ościeżnicy 3. Regulacja skrzydła w pionie 4. Regulacja skrzydła w poziomie aluminiowy próg z uszczelką Opcje dodatkowe: Opcje dodatkowe dopłata zmniejszenie skrzydła drzwiowego z wysokości do 5 cm + 10 % malowanie według palety RAL - drzwi zewnętrzne 250 zł netto malowanie według palety RAL - dostawki i naświetla 150 zł netto dwukolor + 20 % montaż zamka wielopunktowego klasy C 327 zł netto montaż listwy nadprogowej 24 zł netto wystrój dwustronny - modele serii Intarsio+ 244 zł netto poszerzenie ościeżnicy do max 100 mm 400 zł netto wykonanie nawiertów pod klamkę i rozetę AXA 32 zł netto wizjer szerokokątny (chrom, złoty) 45 zł netto próg drewniany 100 zł netto Lustro Weneckie - wzory drzwi dopłata F2, F15, F13, F14, F21, A4, A5, I4, I1, W4, W9 110 zł netto F3, F4, F12, F16, F17, F18, F19, A3, I5, I6, S4, S3, S1, S5, S6, S7, S8, S11, W10, I2 150 zł netto A2, A6, A15, S2, W8/4, W13/1, W2/1 195 zł netto F20, A8, A13, A1, I3, S9, S zł netto W10/1, W10/2, W10/3, W12/4 240 zł netto W10/6, W8/8 380 zł netto 13

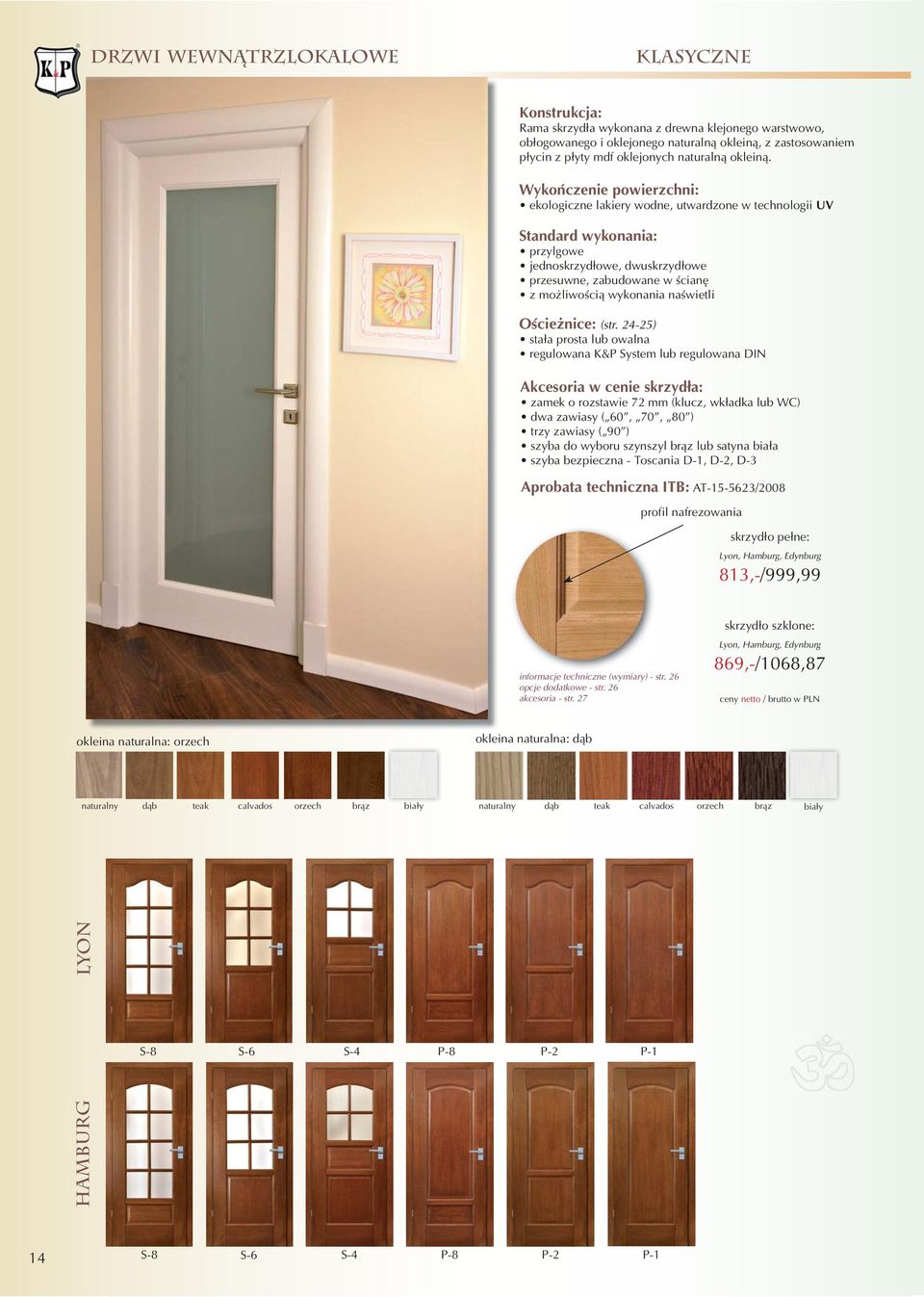

14 drzwi wewnątrzlokalowe klasyczne Konstrukcja: Rama skrzydła wykonana z drewna klejonego warstwowo, obłogowanego i oklejonego naturalną okleiną, z zastosowaniem płycin z płyty mdf oklejonych naturalną okleiną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) stała prosta lub owalna regulowana K&P System lub regulowana DIN Akcesoria w cenie skrzydła: zamek o rozstawie 72 mm (klucz, wkładka lub WC) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) szyba do wyboru szynszyl brąz lub satyna biała szyba bezpieczna - Toscania D-1, D-2, D-3 Aprobata techniczna ITB: AT /2008 profil nafrezowania skrzydło pełne: Lyon, Hamburg, Edynburg 813,-/999,99 informacje techniczne (wymiary) - str. 26 opcje dodatkowe - str. 26 akcesoria - str. 27 skrzydło szklone: Lyon, Hamburg, Edynburg 869,-/1068,87 ceny netto / brutto w PLN okleina naturalna: orzech okleina naturalna: dąb naturalny dąb teak calvados orzech brąz naturalny dąb teak calvados orzech brąz Lyon S-8 S-6 S-4 P-8 P-2 P-1 hamburg 14 S-8 S-6 S-4 P-8 P-2 P-1

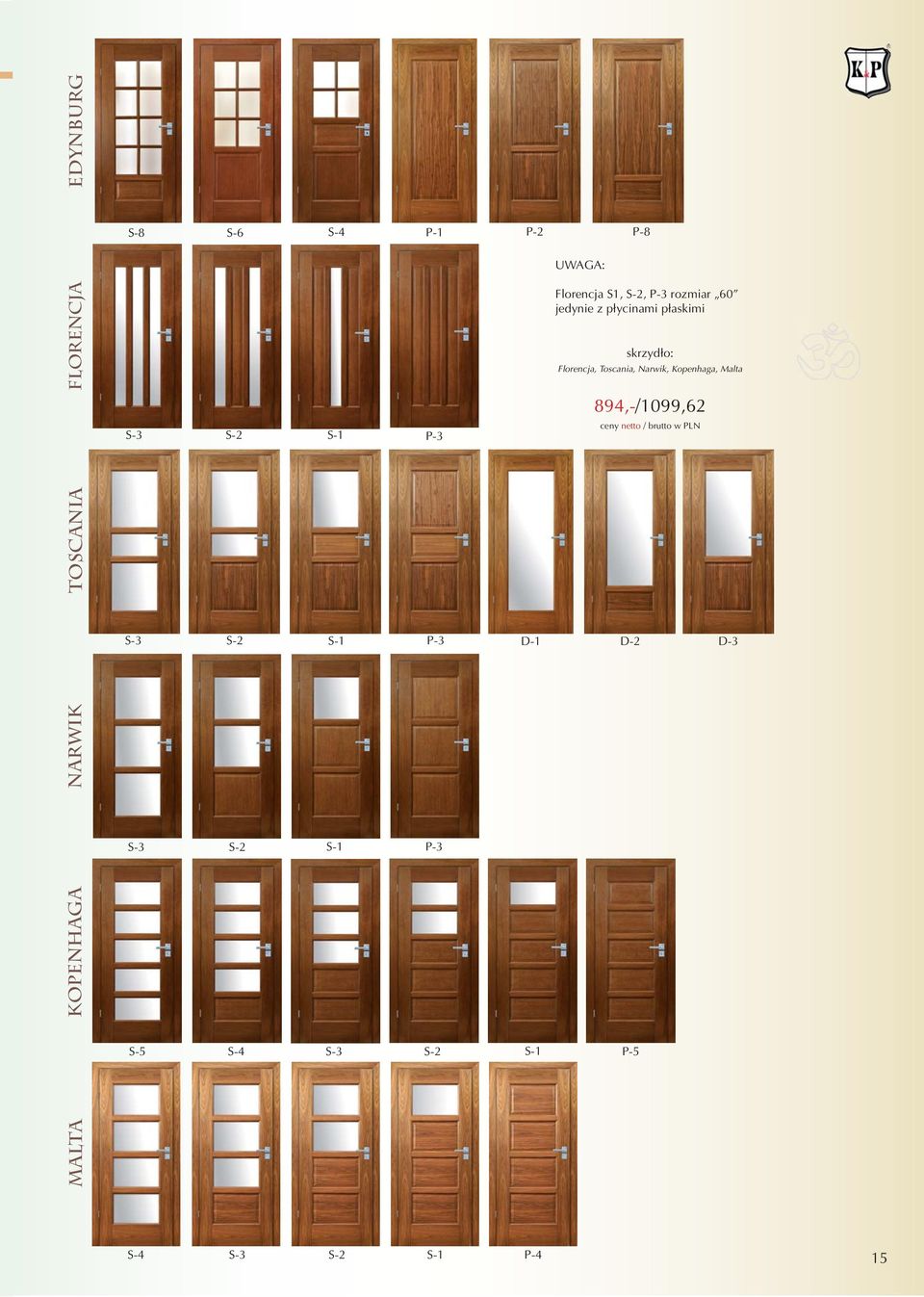

15 Edynburg S-8 S-6 S-4 P-1 P-2 P-8 florencja S-3 S-2 S-1 P-3 UWAGA: Florencja S1, S-2, P-3 rozmiar 60 jedynie z płycinami płaskimi skrzydło: Florencja, Toscania, Narwik, Kopenhaga, Malta 894,-/1099,62 ceny netto / brutto w PLN toscania S-3 S-2 S-1 P-3 D-1 D-2 D-3 Narwik S-3 S-2 S-1 P-3 kopenhaga S-5 S-4 S-3 S-2 S-1 P-5 malta S-4 S-3 S-2 S-1 P-4 15

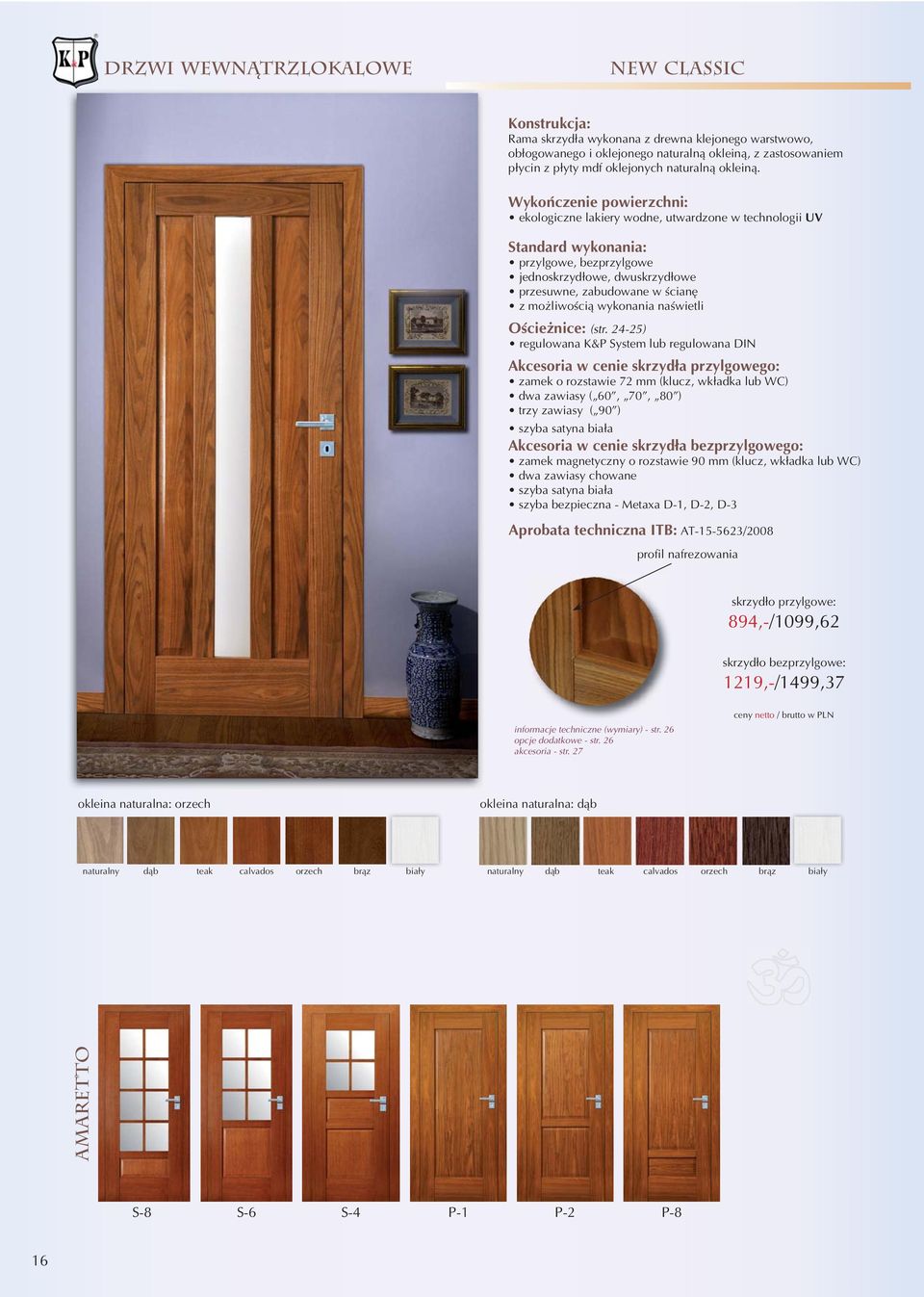

16 drzwi wewnątrzlokalowe New classic Konstrukcja: Rama skrzydła wykonana z drewna klejonego warstwowo, obłogowanego i oklejonego naturalną okleiną, z zastosowaniem płycin z płyty mdf oklejonych naturalną okleiną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe, bezprzylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) regulowana K&P System lub regulowana DIN Akcesoria w cenie skrzydła przylgowego: zamek o rozstawie 72 mm (klucz, wkładka lub WC) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) szyba satyna biała Akcesoria w cenie skrzydła bezprzylgowego: zamek magnetyczny o rozstawie 90 mm (klucz, wkładka lub WC) dwa zawiasy chowane szyba satyna biała szyba bezpieczna - Metaxa D-1, D-2, D-3 Aprobata techniczna ITB: AT /2008 profil nafrezowania skrzydło przylgowe: 894,-/1099,62 skrzydło bezprzylgowe: 1219,-/1499,37 informacje techniczne (wymiary) - str. 26 opcje dodatkowe - str. 26 akcesoria - str. 27 ceny netto / brutto w PLN okleina naturalna: orzech okleina naturalna: dąb naturalny dąb teak calvados orzech brąz naturalny dąb teak calvados orzech brąz amaretto S-8 S-6 S-4 P-1 P-2 P-8 16

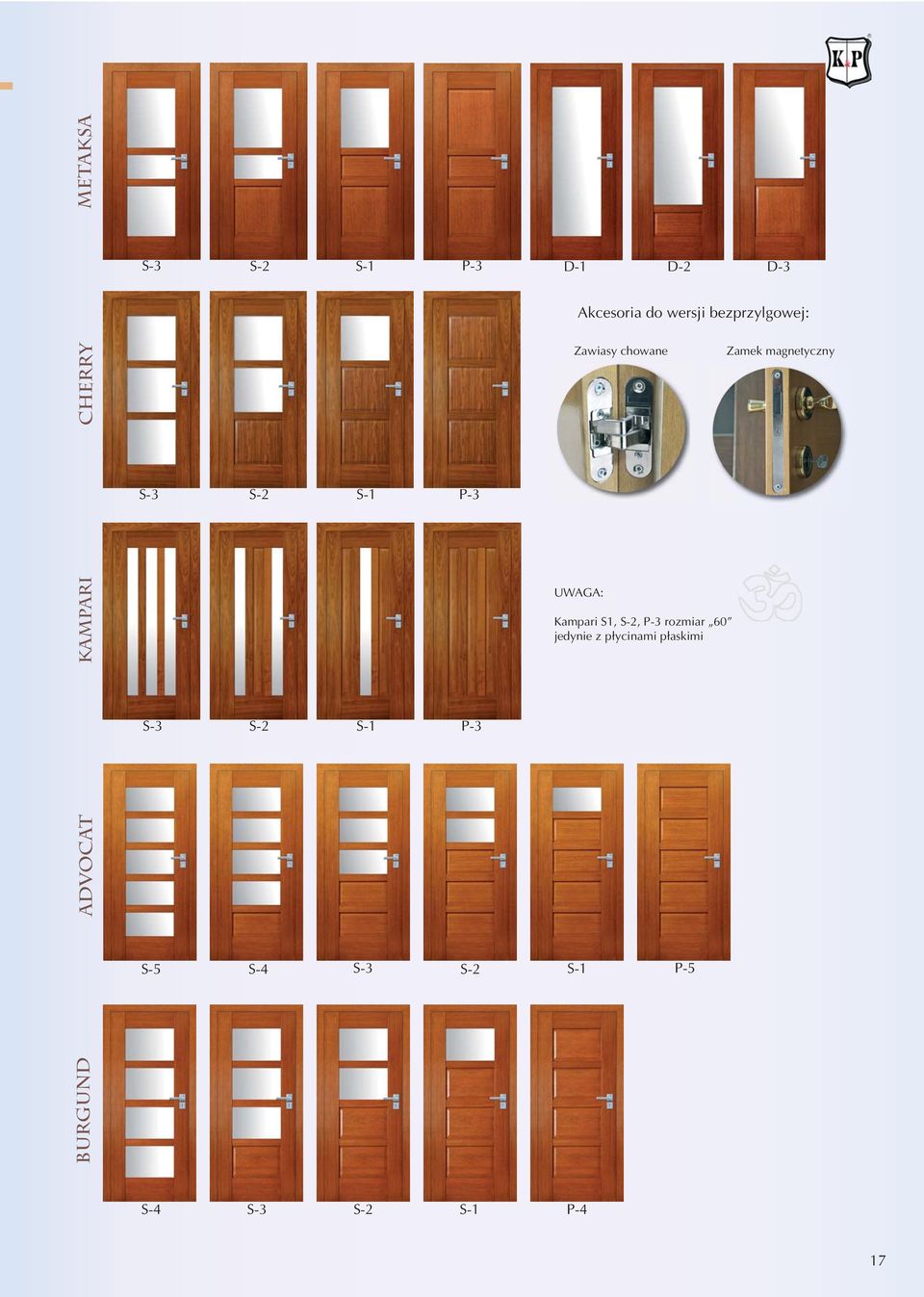

17 metaksa S-3 S-2 S-1 P-3 D-1 D-2 D-3 Akcesoria do wersji bezprzylgowej: cherry Zawiasy chowane Zamek magnetyczny S-3 S-2 S-1 P-3 kampari UWAGA: Kampari S1, S-2, P-3 rozmiar 60 jedynie z płycinami płaskimi S-3 S-2 S-1 P-3 advocat S-5 S-4 S-3 S-2 S-1 P-5 burgund S-4 S-3 S-2 S-1 P-4 17

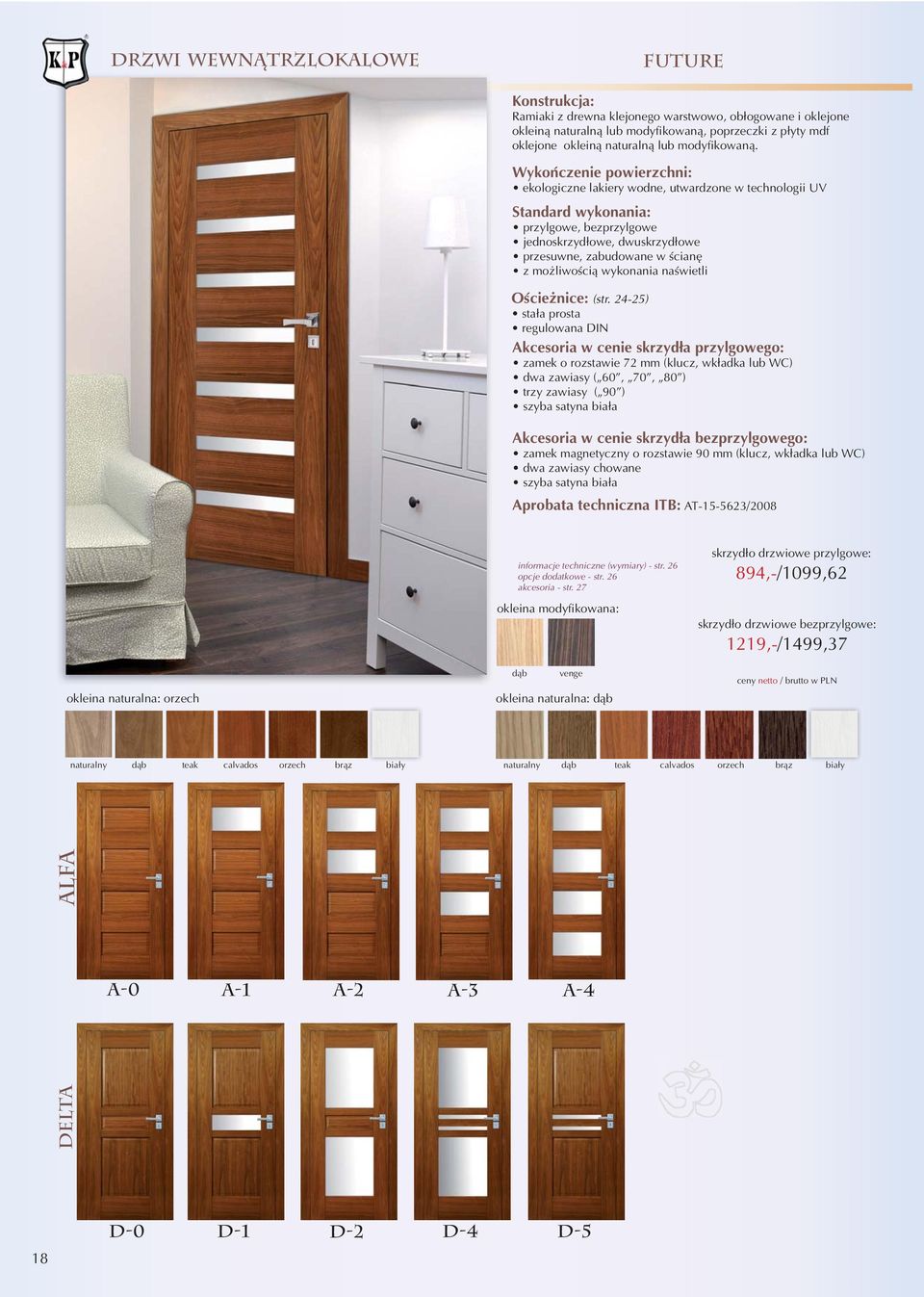

18 drzwi wewnątrzlokalowe future Konstrukcja: Ramiaki z drewna klejonego warstwowo, obłogowane i oklejone okleiną naturalną lub modyfikowaną, poprzeczki z płyty mdf oklejone okleiną naturalną lub modyfikowaną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe, bezprzylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) stała prosta regulowana DIN Akcesoria w cenie skrzydła przylgowego: zamek o rozstawie 72 mm (klucz, wkładka lub WC) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) szyba satyna biała Akcesoria w cenie skrzydła bezprzylgowego: zamek magnetyczny o rozstawie 90 mm (klucz, wkładka lub WC) dwa zawiasy chowane szyba satyna biała Aprobata techniczna ITB: AT /2008 okleina naturalna: orzech informacje techniczne (wymiary) - str. 26 opcje dodatkowe - str. 26 akcesoria - str. 27 okleina modyfikowana: dąb venge okleina naturalna: dąb skrzydło drzwiowe przylgowe: 894,-/1099,62 skrzydło drzwiowe bezprzylgowe: 1219,-/1499,37 ceny netto / brutto w PLN naturalny dąb teak calvados orzech brąz naturalny dąb teak calvados orzech brąz ALFA A-0 A-1 A-2 A-3 A-4 DELTA 18 D-0 D-1 D-2 D-4 D-5

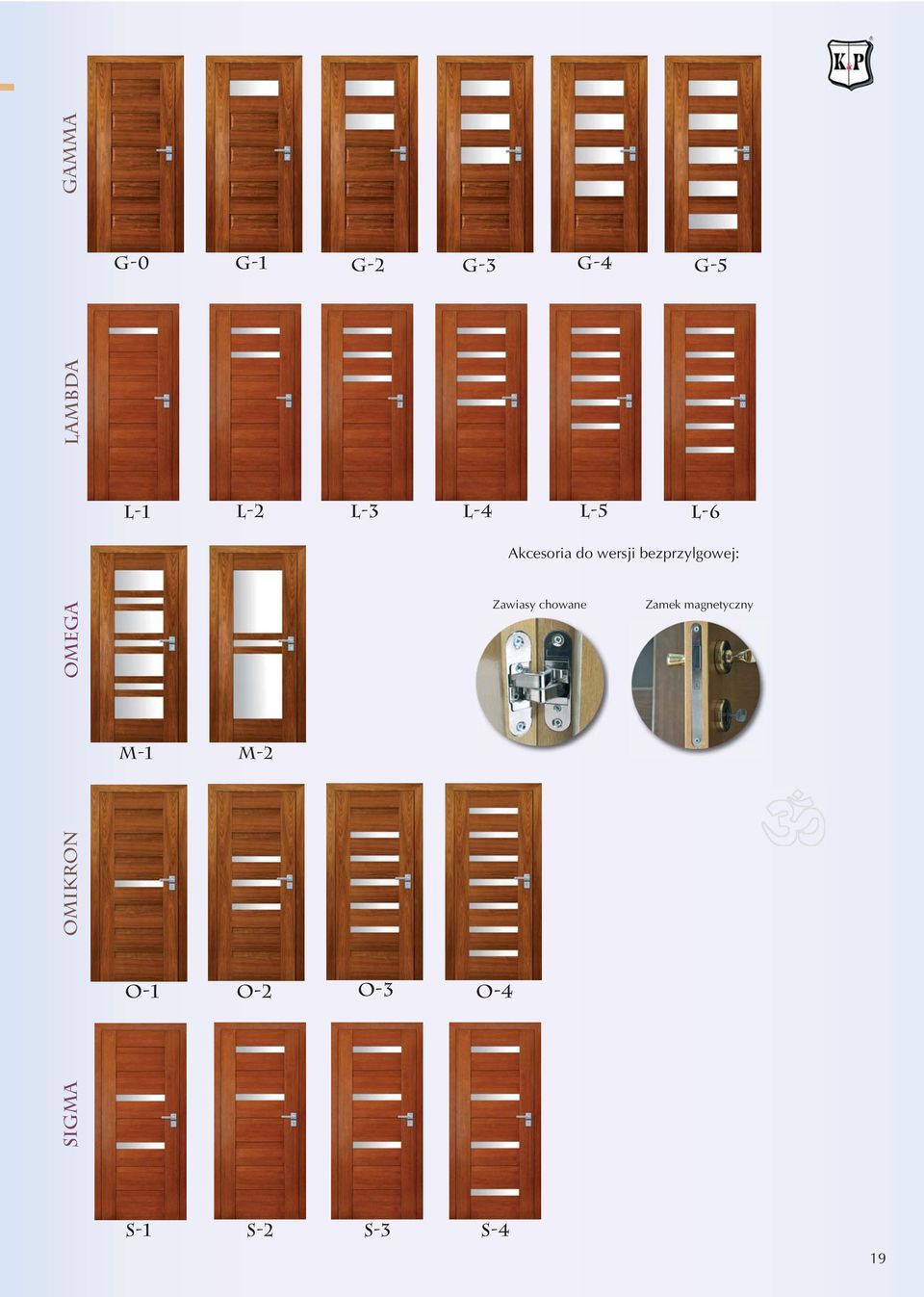

19 GAMMA G-0 G-1 G-2 G-3 G-4 G-5 OMEGA M-1 M-2 SIGMA LAMBDA L-1 L-2 L-3 L-4 L-5 L-6 Akcesoria do wersji bezprzylgowej: Zawiasy chowane Zamek magnetyczny OMIKRON O-1 O-2 O-3 O-4 S-1 S-2 S-3 S-4 19

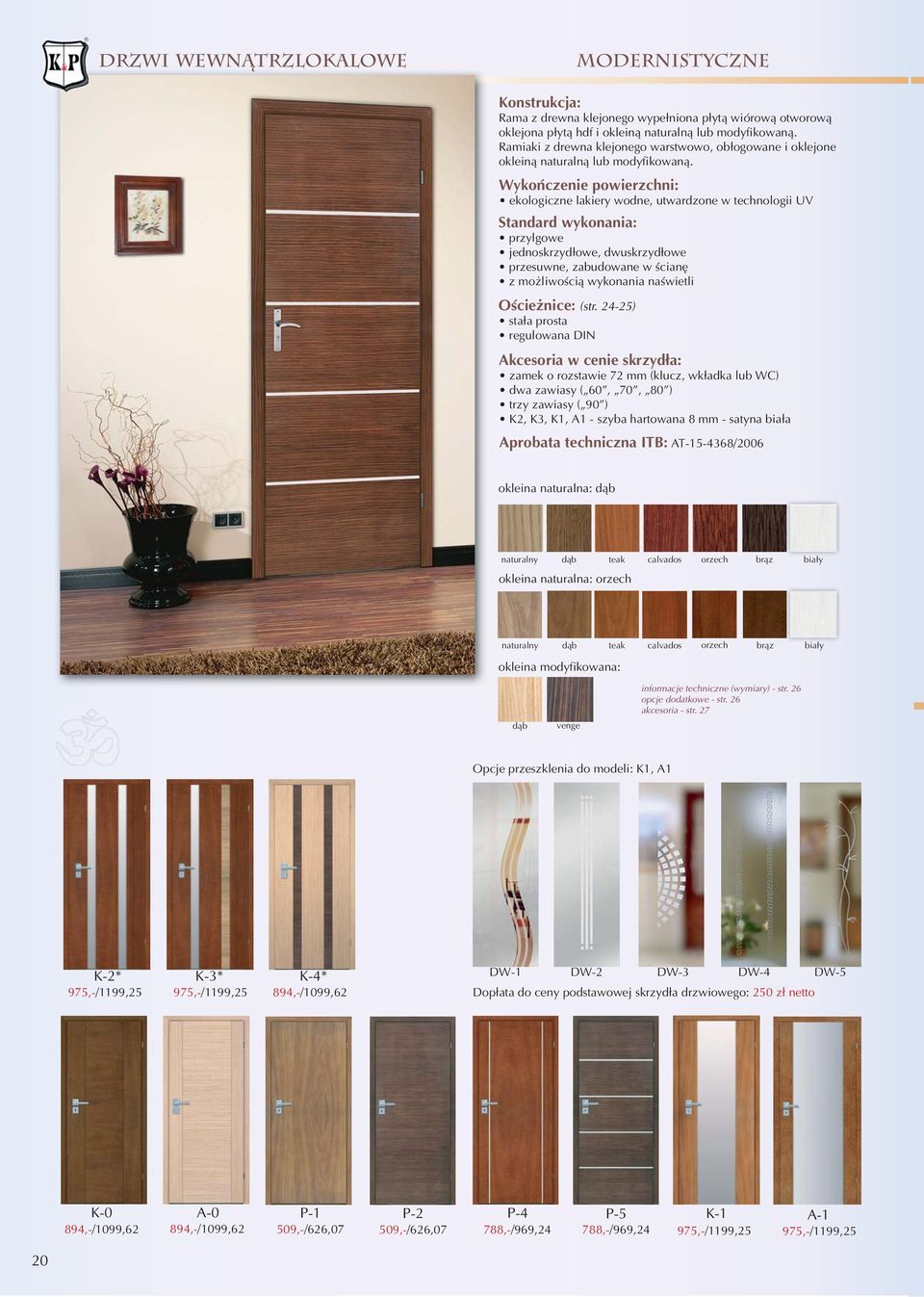

20 drzwi wewnątrzlokalowe modernistyczne Konstrukcja: Rama z drewna klejonego wypełniona płytą wiórową otworową oklejona płytą hdf i okleiną naturalną lub modyfikowaną. Ramiaki z drewna klejonego warstwowo, obłogowane i oklejone okleiną naturalną lub modyfikowaną. Wykończenie powierzchni: ekologiczne lakiery wodne, utwardzone w technologii UV Standard wykonania: przylgowe jednoskrzydłowe, dwuskrzydłowe przesuwne, zabudowane w ścianę z możliwością wykonania naświetli Ościeżnice: (str ) stała prosta regulowana DIN Akcesoria w cenie skrzydła: zamek o rozstawie 72 mm (klucz, wkładka lub WC) dwa zawiasy ( 60, 70, 80 ) trzy zawiasy ( 90 ) K2, K3, K1, A1 - szyba hartowana 8 mm - satyna biała Aprobata techniczna ITB: AT /2006 okleina naturalna: dąb naturalny dąb teak calvados orzech brąz okleina naturalna: orzech naturalny dąb teak calvados orzech brąz okleina modyfikowana: dąb venge informacje techniczne (wymiary) - str. 26 opcje dodatkowe - str. 26 akcesoria - str. 27 Opcje przeszklenia do modeli: K1, A1 K-2* K-3* K-4* 975,-/1199,25 975,-/1199,25 894,-/1099,62 DW-1 DW-2 DW-3 DW-4 DW-5 Dopłata do ceny podstawowej skrzydła drzwiowego: 250 zł netto K-0 A-0 P-1 P-2 P-4 P-5 894,-/1099,62 894,-/1099,62 509,-/626,07 509,-/626,07 788,-/969,24 788,-/969,24 K-1 975,-/1199,25 A-1 975,-/1199,25 20

21 Modern - opcja z bulajem Modern opcja z bulajem: dopłata do ceny podstawowej skrzydła drzwiowego 470,-/578,10 bulaj można zastosować we wzorach: A-0 ( 70, 80, 90 ), K-0 ( 80, 90 ), P-1, P-2 * Modern K-2, K-3, K-4 nie występuje w rozmiarze 60 ZABUDOWA RETRO DO WZORÓW KLASYCZNYCH I NEW CLASSIC Komplet składa się z tzw. korony oraz ozdobnych listew. Całość stanowi moduł, który nadaje wnętrzom odpowiedni klimat stylu retro. Cena zabudowy na jedną stronę: jednoskrzydłowe dwuskrzydłowe 380,-/467,40 460,-/565,80 cena netto/brutto w PLN Zabudowę retro można zastosować do ościeżnicy regulowanej DIN, zabudowy muru i ościeżnicy stałej. 21

22 SYSTEM Przesuwny NAŚCIENNY System jednoskrzydłowy Komplet - powinien zawierać: skrzydło drzwiowe* zabudowę muru z wbudowaną belką odbojnikową, zawierającą uszczelkę* maskownicę szynę z wózkami jezdnymi element prowadzący skrzydło przy podłodze 406,-/499,38 ceny netto / brutto w PLN *cena nie obejmuje skrzydła i zabudowy muru System dwuskrzydłowy Komplet - powinien zawierać: skrzydła drzwiowe* zabudowę muru* maskownicę szynę z wózkami jezdnymi elementy prowadzące skrzydła przy podłodze 487,-/599,01 ceny netto / brutto w PLN *cena nie obejmuje skrzydeł i zabudowy muru maskownica Wymiar skrzydeł drzwiowych i otworów w murze do drzwi przesuwnych bez zabudowy muru (mm) Rozmiar S So H=Ho belka odbojnikowa zabudowa muru uszczelka S - szerokość skrzydła drzwiowego So - szerokość otworu w murze H=Ho - wysokość skrzydła i otworu w murze okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge naturalny dąb teak calvados orzech brąz naturalny dąb teak calvados orzech brąz 22

23 SYSTEM przesuwny CHOWANY W ŚCIANĘ System jednoskrzydłowy Komplet - powinien zawierać: skrzydło drzwiowe* kasetę (system aluminiowy do płyt gipsowo kartonowych) szynę z wózkami jezdnymi listwy zabudowujące kasetę element prowadzący skrzydło przy podłodze 1056,-/1298,88 ceny netto / brutto w PLN *cena nie obejmuje skrzydła System dwuskrzydłowy Komplet - powinien zawierać: skrzydła drzwiowe* kasetę (system aluminiowy do płyt gipsowo kartonowych) szynę z wózkami jezdnymi listwy zabudowujące kasetę elementy prowadzące skrzydła przy podłodze 1869,-/2298,87 ceny netto / brutto w PLN *cena nie obejmuje skrzydeł Informacje techniczne drzwi przesuwne - system chowany w ścianę So Ho szerokość skrzydła wysokość skrzydła C D E F G Wysokość światła przejścia Wysokość całkowita kasety So (mm) Ho (mm) (mm) H (mm) H1 (mm) C - całkowia szerokość kasety D - szerokość kieszeni kasety E - szerokość światła przejścia F - szerokość światła przejścia bez ościeżnicy G - głębokość kieszeni kasety razem z listwami ościeżnicowymi okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge naturalny dąb teak calvados orzech brąz naturalny dąb teak calvados orzech brąz 23

24 ościeżnice do drzwi wewnątrzlokalowych ościeżnica regulowana - K&P System Przekrój ościeżnicy do skrzydeł przylgowych 124 mm 83 mm 124 mm 27 mm 54 mm 36 mm min. zakres regulacji 70 mm max. zakres regulacji 20 mm regulacja Przekrój ościeżnicy do skrzydeł bezprzylgowych 83 mm 40 mm 54 mm 36 mm 70 mm min. zakres regulacji max. zakres regulacji 20 mm regulacja Ościeżnica regulowana K&P System występuje tylko z listwą owalną. ościeżnica regulowana zakres grubości muru w mm ościeżnica reg. K&P System jednoskrzydłowe dwuskrzydłowe A ,-/589,17 689,-/847,47 B ,-/613,77 709,-/872,07 C ,-/638,37 729,-/896,67 D ,-/662,97 749,-/921,27 E ,-/687,57 769,-/945,87 F ,-/712,17 789,-/970,47 G ,-/736,77 809,-/995,07 H ,-/761,37 829,-/1019,67 I ,-/785,97 849,-/1044,27 J ,-/810,57 869,-/1068,87 Ceny netto/brutto w PLN. ościeżnica regulowana - din Przekrój ościeżnicy do skrzydeł przylgowych 93 mm 93 mm 83 mm 83 mm 27 mm listwy opaskowe 71 mm 22 mm min. zakres regulacji max. zakres regulacji 20 mmm regulacja Przekrój ościeżnicy do skrzydeł bezprzylgowych 40 mm 71 mm 22 mm min. zakres regulacji max. zakres regulacji 20 mmm regulacja Ościeżnica regulowana DIN we wzorach klasycznych, New Classic występuje w opcji z listwą półowalną i listwą płaską. Przy modelach modernistycznych i Future tylko z listwą płaską. ościeżnica regulowana zakres grubości muru w mm jednoskrzydłowe ościeżnica reg. DIN dwuskrzydłowe A ,-/460,02 559,-/687,57 B ,-/478,47 579,-/712,17 C ,-/496,92 599,-/736,77 D ,-/515,37 619,-/761,37 E ,-/533,82 639,-/785,97 F ,-/552,27 659,-/810,57 G ,-/570,72 679,-/835,17 H ,-/589,17 699,-/859,77 I ,-/607,62 719,-/884,37 J ,-/626,07 739,-/908,97 K ,-/644,52 759,-/933,57 Ceny netto/brutto w PLN. Listwy opaskowe listwy opaskowe (mb) 16,-/19,68 listwy opaskowe (1 kpl.) 80,-/98,40 Ceny netto/brutto w PLN. płaska półowalna owalna 18 mm 83 mm okleina modyfikowana: okleina naturalna: orzech okleina naturalna: dąb dąb venge naturalny dąb teak calvados orzech brąz naturalny dąb teak calvados orzech brąz 24

25 ościeżnica stała - owalna Ościeżnica stała owalna jednoskrzydłowe dwuskrzydłowe 27 mm 267,-/328,41 357,-/439,11 Ceny netto/brutto w PLN. 42 mm 53 mm 88 mm ościeżnica stała - prosta Ościeżnica stała prosta 27 mm jednoskrzydłowe dwuskrzydłowe 267,-/328,41 357,-/439,11 42 mm 53 mm Ceny netto/brutto w PLN. 88 mm ZABUDOWA MURU Zabudowa muru zakres grubości muru w mm jednoskrzydłowe Zabudowa muru dwuskrzydłowe A ,-/439,11 519,-/638,37 B ,-/455,10 539,-/662,97 C ,-/471,09 559,-/687,57 D ,-/487,08 579,-/712,17 E ,-/503,07 599,-/736,77 F ,-/519,06 619,-/761,37 22 mm G ,-/535,05 639,-/785,97 H ,-/551,04 659,-/810,57 I ,-/567,03 679,-/835,17 93 mm 83 mm 71 mm J ,-/583,02 699,-/859,77 K ,-/599,01 719,-/884,37 Ceny netto/brutto w PLN. min. zakres regulacji max. zakres regulacji 20 mmm regulacja Zabudowa muru występuje w opcji z listwą płaską, owalną, półowalną, a także z zabudową Retro. ćwierćwałki Ćwierćwałki płaski ćwierćwałek (mb) 10,-/12,30 ćwierćwałek (1 kpl.) 50,-/61,50 Ceny netto/brutto w PLN. 18 mm 39 mm owalny Do wzorów modernistycznych i Future w okleinach modyfikowanych, można zastosować jedynie listwy opaskowe płaskie oraz ćwierćwałki płaskie. 25

26 Drzwi wewnątrzlokalowe - informacje techniczne Wymiar drzwi i skrzydeł drzwiowych jednoskrzydłowych przylgowych i bezprzylgowych (mm) Z ościeżnicą stałą i reg. K&P System Rozmiar Z ościeżnicą regulowaną DIN S Sb Sz So H Hb Hz Ho S Sb Sz So H Hb Hz Ho Wymiar drzwi i skrzydeł drzwiowych dwuskrzydłowych przylgowych i bezprzylgowych (mm) Z ościeżnicą stałą i reg. K&P System Rozmiar Z ościeżnicą regulowaną DIN S Sb Sz So H Hb Hz Ho S Sb Sz So H Hb Hz Ho 1/ / lub / OBJAŚNIENIA: S - szerokość skrzydła drzwiowego przylgowego Sb - szerokość skrzydła drzwiowego bezprzylgowego Sz - całkowita szerokość drzwi So - szerokość otworu w murze Opcje dodatkowe Drzwi wewnątrzlokalowe - skrócenie z wysokości do 5 cm dopłata 10% Drzwi wewnątrzlokalowe - skrócenie z wysokości powyżej 5 cm dopłata 20% Malowanie wg palety RAL - skrzydło drzwiowe dopłata 10% Malowanie wg palety RAL - ościeżnice dopłata 10% Wykonanie otworów pod tuleje wentylacyjne 32,-/39,36 Wykonanie otworu pod kratkę wentylacyjną 32,-/39,36 Wykonanie podcięcia wentylacyjnego 32,-/39,36 OPCJE przeszklenia ceny netto/brutto w PLN H - wysokość skrzydła drzwiowego przylgowego Hb - wysokość skrzydła drzwiowego bezprzylgowego Hz - całkowita wysokość drzwi Ho - wysokość otworu w murze Oznaczenie kierunków drzwi: drzwi prawe drzwi prawe zawias zawias drzwi lewe drzwi lewe szyby do drzwi malta, kopenhaga, narwik GRUPA I GRUPA II wzór 1 wzór 2 szynszyl kora biała kora brąz woda biała woda brąz DOPŁATA WZORY DRZWI GRUPA I GRUPA II Toscania D-1, Toscania S-3, Kopenhaga S-5, Florencja S-3, Malta S-4, Narwik S-4 55,-/67,65 180,-/221,40 Lyon S-8, Hamburg S-8, Edynburg S-8, Toscania D-2, Kopenhaga S-4, Florencja S-2, Malta S-3 45,-/55,35 135,-/166,05 Lyon S-6, Hamburg S-6, Edynburg S-6, Toscania D-3, Toscania S-2,Kopenhaga S-3, Narwik S-2 35,-/43,05 135,-/166,05 Lyon S-4, Hamburg S-4, Edynburg S-4, Toscania S-1, Kopenhaga S-2, Florencja S-1, Malta S-2, Narwik S-1 25,-/30,75 90,-/110,70 Kopenhaga S-1, Malta S-1 15,-/18,45 45,-/55,35 26

27 akcesoria - do drzwi zewnętrznych niagara okucie bezpieczne prestige hl stare złoto, tytan stare złoto, tytan, srebrny, złoty stare złoto, tytan, srebrny, złoty klamka: 99,-/121,77 rozeta: 39,-/47,97 klamka: 175,-/215,25 rozeta: 95,-/116,85 klamka: 192,-/236,16 rozeta: 99,-/121,77 Wkładki dostosowane do klamek o grubości szyldu 10 mm. W przypadku zastosowania szyldów grubszych niż 10 mm, należy uwzględnić ich grubość przy zamawianiu wkadek. Okucia: Niagara, Okucie Bezpieczne, Prestige HL nie należy stosować do drzwi z zamkiem listwowym! wkładki - system jednego klucza Wizjer szerokokątny Cena za komplet wkładek - klucz/klucz i gałka/klucz. mosiądz, nikiel Rozmiar Klasa B Klasa C 40x55 220,-/270,60 260,-/319,80 40x65 250,-/307,50 280,-/344,40 ceny netto/brutto w PLN złoty, chrom 45,-/55,35 ceny netto/brutto w PLN Akcesoria - do drzwi wewnątrzlokalowych ALFA - nikiel/satyna DIANA - mosiądz/satyna, patyna, nikiel/szczotkowany GAMA - patyna, nikiel/szczotkowany wkładka, klucz 64,-/78,72 WC 74,-/91,02 wkładka, klucz 50,-/61,50 WC 59,-/72,57 wkładka, klucz 60,-/73,80 WC 70,-/86,10 ALFA - dzielona - nikiel/satyna, mosiądz/satyna, DIANA - dzielona - mosiądz/satyna, patyna, nikiel/szczotkowany GAMA- dzielona - patyna, nikiel/szczotkowany wkładka, klucz 80,-/98,40 WC 90,-/110,70 Uchwyty do drzwi przesuwnych (kpl.) - mosiądz:20,-/24,60 - patyna: 22,-/27,06 - chrom: 28,-/34,44 ceny netto/brutto w PLN za 2 szt. (kpl.) wkładka, klucz 60,-/73,80 WC 70,-/86,10 ceny netto/brutto w PLN wkładka, klucz 76,-/93,48 WC 86,-/105,78 tuleje nierdzewne wc - patyna, nikiel (cena za 1 szt.): 16,-/19,68 ceny netto/brutto w PLN Ilość tulei do skrzydła 60, 70-3 szt., do skrzydła 80, 90-4 szt. 27

28 K&P Fabryka Drzwi Sp. z o.o. Manasterz Wiązownica fabryka-drzwi@fabryka-drzwi.com Dział handlowy: tel.: (16) (16) fax: (16) zamowienia@fabryka-drzwi.com PARTNER HANDLOWY Ze względu na naturalny charakter oklein istnieje możliwość wystąpienia różnych ich odcieni i usłojenia, co także może powodować występowanie różnych odcieni w stosowanych do wykończenia powierzchni kolorach. Zjawisko to jest charakterystyczne dla tej grupy produktów i świadczy o ich naturalnym charakterze. Z uwagi na jakość druku, kolory zamieszczonych oklein mogą różnić się od rzeczywistych. Niniejsza publikacja nie stanowi oferty w rozumieniu prawa i ma charakter jedynie informacyjny. Producent zastrzega sobie prawo do zmian.
