Odtwarzacz DVD Instrukcja obsługi Przed użyciem należy przeczytać instrukcję. Instrukcję zachować do wglądu

Transkrypt

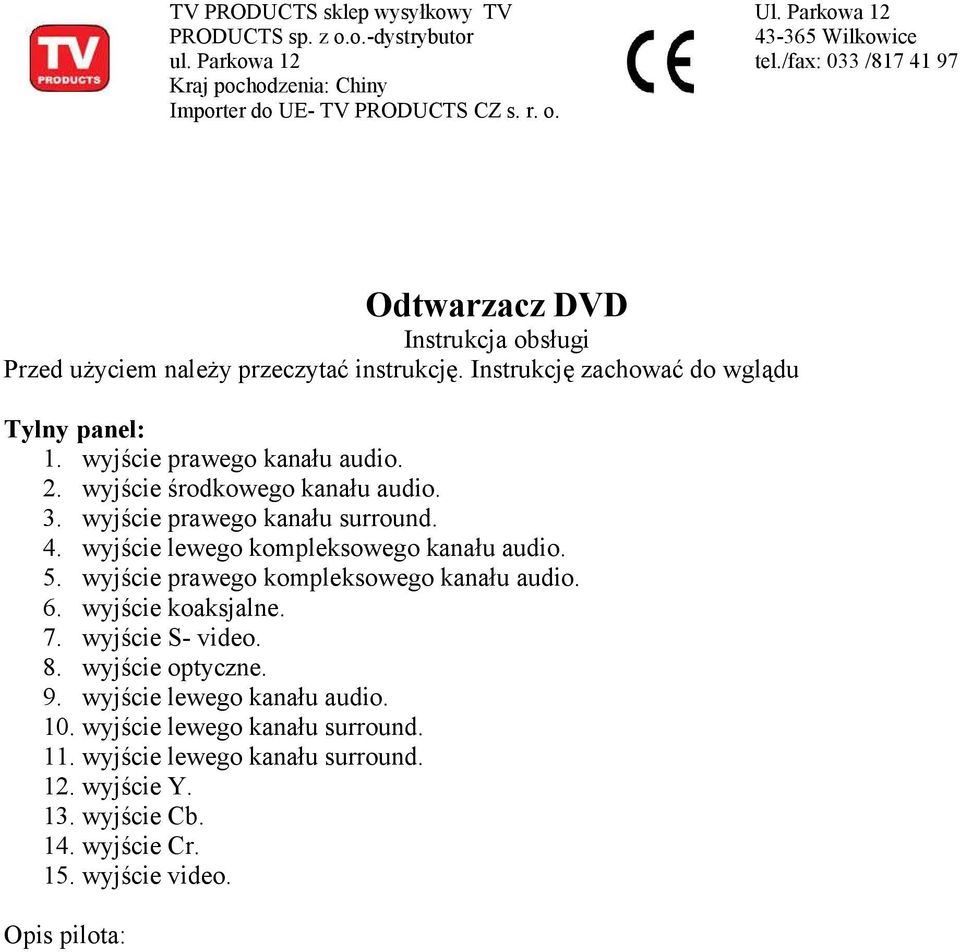

1 TV PRODUCTS sklep wysyłkowy TV PRODUCTS sp. z o.o.-dystrybutor ul. Parkowa 12 Kraj pochodzenia: Chiny Importer do UE- TV PRODUCTS CZ s. r. o. Ul. Parkowa Wilkowice tel./fax: 033 / Odtwarzacz DVD Instrukcja obsługi Przed użyciem należy przeczytać instrukcję. Instrukcję zachować do wglądu Tylny panel: 1. wyjście prawego kanału audio. 2. wyjście środkowego kanału audio. 3. wyjście prawego kanału surround. 4. wyjście lewego kompleksowego kanału audio. 5. wyjście prawego kompleksowego kanału audio. 6. wyjście koaksjalne. 7. wyjście S- video. 8. wyjście optyczne. 9. wyjście lewego kanału audio. 10. wyjście lewego kanału surround. 11. wyjście lewego kanału surround. 12. wyjście Y. 13. wyjście Cb. 14. wyjście Cr. 15. wyjście video. Opis pilota:

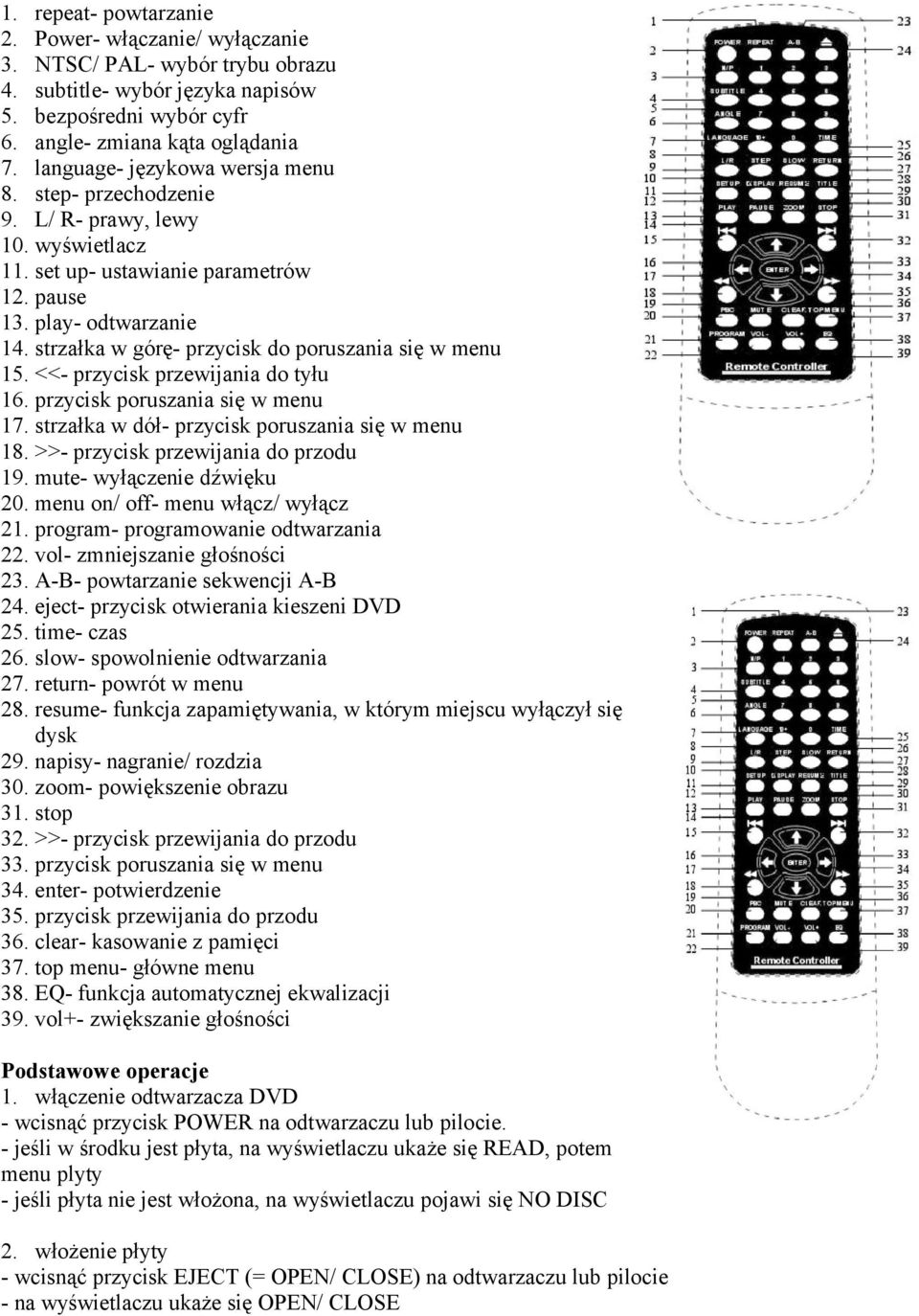

2 1. repeat- powtarzanie 2. Power- włączanie/ wyłączanie 3. NTSC/ PAL- wybór trybu obrazu 4. subtitle- wybór języka napisów 5. bezpośredni wybór cyfr 6. angle- zmiana kąta oglądania 7. language- językowa wersja menu 8. step- przechodzenie 9. L/ R- prawy, lewy 10. wyświetlacz 11. set up- ustawianie parametrów 12. pause 13. play- odtwarzanie 14. strzałka w górę- przycisk do poruszania się w menu 15. <<- przycisk przewijania do tyłu 16. przycisk poruszania się w menu 17. strzałka w dół- przycisk poruszania się w menu 18. >>- przycisk przewijania do przodu 19. mute- wyłączenie dźwięku 20. menu on/ off- menu włącz/ wyłącz 21. program- programowanie odtwarzania 22. vol- zmniejszanie głośności 23. A-B- powtarzanie sekwencji A-B 24. eject- przycisk otwierania kieszeni DVD 25. time- czas 26. slow- spowolnienie odtwarzania 27. return- powrót w menu 28. resume- funkcja zapamiętywania, w którym miejscu wyłączył się dysk 29. napisy- nagranie/ rozdzia 30. zoom- powiększenie obrazu 31. stop 32. >>- przycisk przewijania do przodu 33. przycisk poruszania się w menu 34. enter- potwierdzenie 35. przycisk przewijania do przodu 36. clear- kasowanie z pamięci 37. top menu- główne menu 38. EQ- funkcja automatycznej ekwalizacji 39. vol+- zwiększanie głośności Podstawowe operacje 1. włączenie odtwarzacza DVD - wcisnąć przycisk POWER na odtwarzaczu lub pilocie. - jeśli w środku jest płyta, na wyświetlaczu ukaże się READ, potem menu plyty - jeśli płyta nie jest włożona, na wyświetlaczu pojawi się NO DISC 2. włożenie płyty - wcisnąć przycisk EJECT (= OPEN/ CLOSE) na odtwarzaczu lub pilocie - na wyświetlaczu ukaże się OPEN/ CLOSE

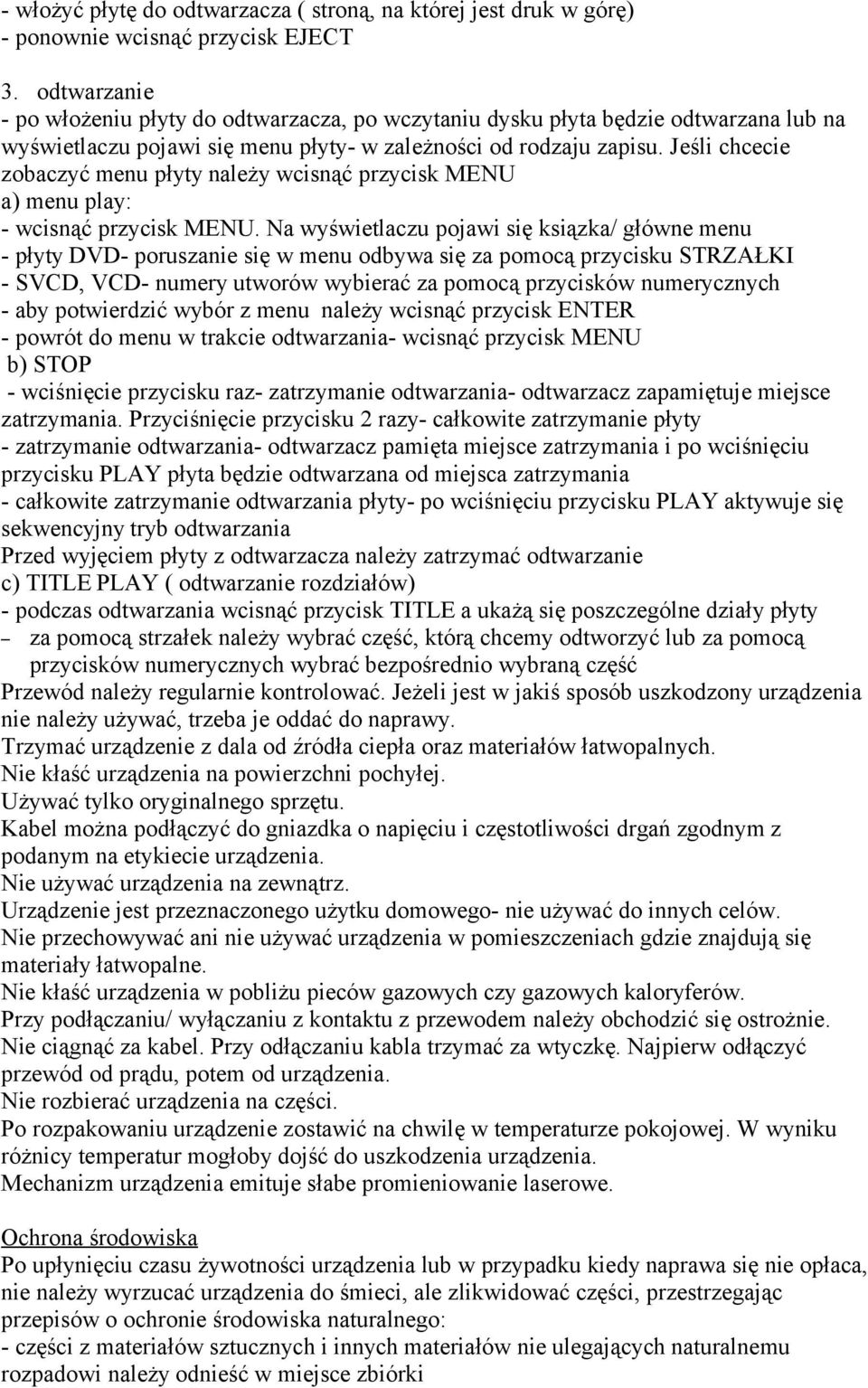

3 - włożyć płytę do odtwarzacza ( stroną, na której jest druk w górę) - ponownie wcisnąć przycisk EJECT 3. odtwarzanie - po włożeniu płyty do odtwarzacza, po wczytaniu dysku płyta będzie odtwarzana lub na wyświetlaczu pojawi się menu płyty- w zależności od rodzaju zapisu. Jeśli chcecie zobaczyć menu płyty należy wcisnąć przycisk MENU a) menu play: - wcisnąć przycisk MENU. Na wyświetlaczu pojawi się ksiązka/ główne menu - płyty DVD- poruszanie się w menu odbywa się za pomocą przycisku STRZAŁKI - SVCD, VCD- numery utworów wybierać za pomocą przycisków numerycznych - aby potwierdzić wybór z menu należy wcisnąć przycisk ENTER - powrót do menu w trakcie odtwarzania- wcisnąć przycisk MENU b) STOP - wciśnięcie przycisku raz- zatrzymanie odtwarzania- odtwarzacz zapamiętuje miejsce zatrzymania. Przyciśnięcie przycisku 2 razy- całkowite zatrzymanie płyty - zatrzymanie odtwarzania- odtwarzacz pamięta miejsce zatrzymania i po wciśnięciu przycisku PLAY płyta będzie odtwarzana od miejsca zatrzymania - całkowite zatrzymanie odtwarzania płyty- po wciśnięciu przycisku PLAY aktywuje się sekwencyjny tryb odtwarzania Przed wyjęciem płyty z odtwarzacza należy zatrzymać odtwarzanie c) TITLE PLAY ( odtwarzanie rozdziałów) - podczas odtwarzania wcisnąć przycisk TITLE a ukażą się poszczególne działy płyty za pomocą strzałek należy wybrać część, którą chcemy odtworzyć lub za pomocą przycisków numerycznych wybrać bezpośrednio wybraną część Przewód należy regularnie kontrolować. Jeżeli jest w jakiś sposób uszkodzony urządzenia nie należy używać, trzeba je oddać do naprawy. Trzymać urządzenie z dala od źródła ciepła oraz materiałów łatwopalnych. Nie kłaść urządzenia na powierzchni pochyłej. Używać tylko oryginalnego sprzętu. Kabel można podłączyć do gniazdka o napięciu i częstotliwości drgań zgodnym z podanym na etykiecie urządzenia. Nie używać urządzenia na zewnątrz. Urządzenie jest przeznaczonego użytku domowego- nie używać do innych celów. Nie przechowywać ani nie używać urządzenia w pomieszczeniach gdzie znajdują się materiały łatwopalne. Nie kłaść urządzenia w pobliżu pieców gazowych czy gazowych kaloryferów. Przy podłączaniu/ wyłączaniu z kontaktu z przewodem należy obchodzić się ostrożnie. Nie ciągnąć za kabel. Przy odłączaniu kabla trzymać za wtyczkę. Najpierw odłączyć przewód od prądu, potem od urządzenia. Nie rozbierać urządzenia na części. Po rozpakowaniu urządzenie zostawić na chwilę w temperaturze pokojowej. W wyniku różnicy temperatur mogłoby dojść do uszkodzenia urządzenia. Mechanizm urządzenia emituje słabe promieniowanie laserowe. Ochrona środowiska Po upłynięciu czasu żywotności urządzenia lub w przypadku kiedy naprawa się nie opłaca, nie należy wyrzucać urządzenia do śmieci, ale zlikwidować części, przestrzegając przepisów o ochronie środowiska naturalnego: - części z materiałów sztucznych i innych materiałów nie ulegających naturalnemu rozpadowi należy odnieść w miejsce zbiórki

4 - części metalowe oddać do skupu metali SUBTITLE LANGUAGE- ustawienie języka napisów. MENU LANGUAGE- nastawienie języka menu. Ustawianie AUDIO AUDIO OUT- wyjście AUDIO. ANALOG- koaksjalny lub optyczny kabel. SPDIF/ RAW- zasilacz lub kabel optyczny, koaksjalny (dla DOLBY DIGITAL, DTS lub MPEG) SPDIF/ DMC- 2 kanałowy cyfrowy zasilacz stereo. MIC SETUP- mikrofon. AUTO- automatyczne odtwarzanie dźwięku z mikrofonu np. do odtwarzania dysku karaoke VCD. OFF- wyłączone. ECHO- echo Ruch strzałkami w dół/ w górę- ustawianie poziomu echa. MIC VOL- głośność mikrofonu Ruch strzałkami w dół/ w górę- ustawianie poziomu głośności. Ustawianie VIDEO. Ustawienie głośników- SPEAKERS SETUP DOWNMIX. LT/ RT- dla formatów Pro Logic Dolby Digital STEREO: dla formatów 5.1, 2 kanałowe wyjście- prawy, lewy głośnik, stereo. VSS- dla formatów 5.1, stereo, efekt surround- główny głośnik CHANNEL dla formatu 5.1.

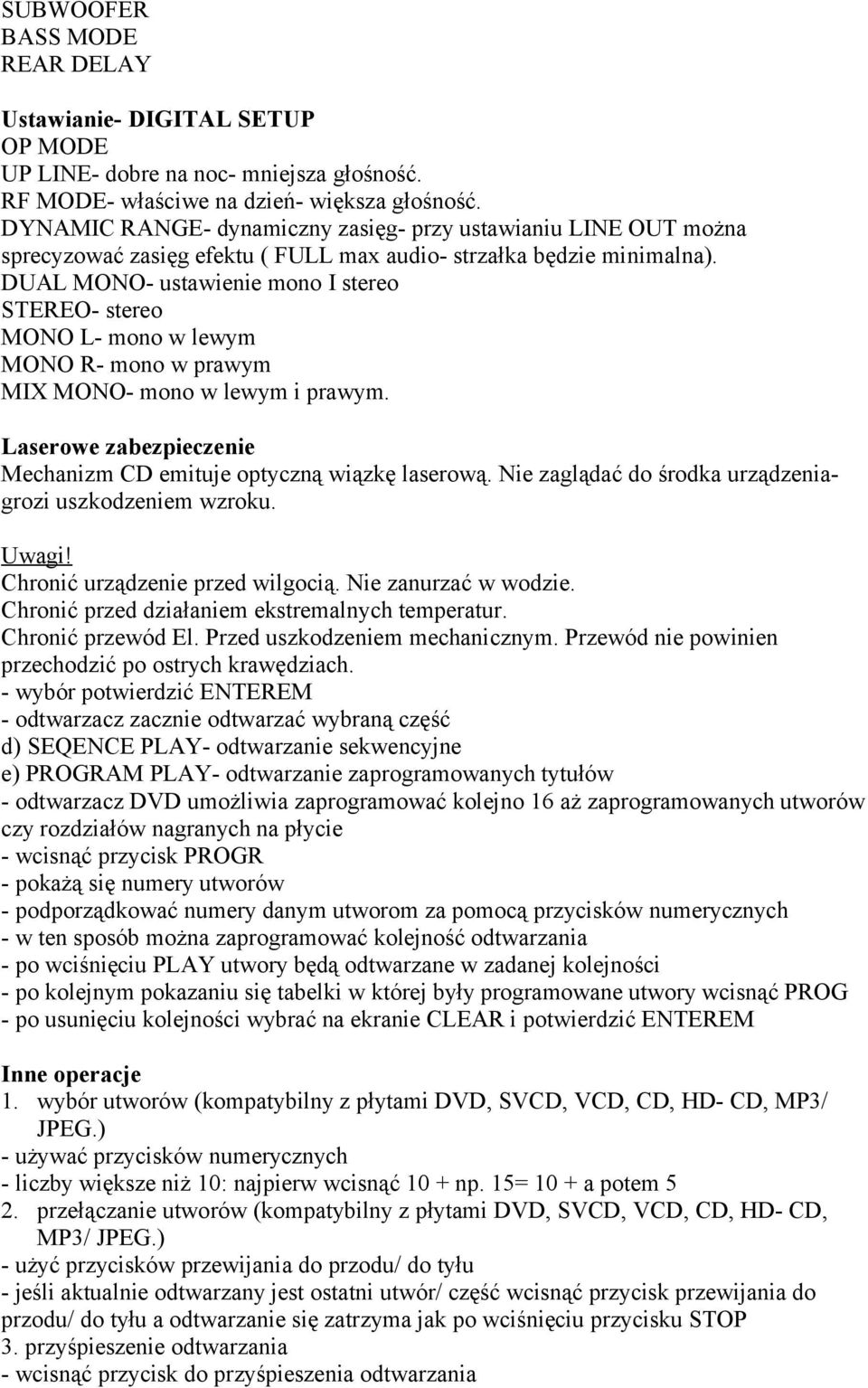

5 SUBWOOFER BASS MODE REAR DELAY Ustawianie- DIGITAL SETUP OP MODE UP LINE- dobre na noc- mniejsza głośność. RF MODE- właściwe na dzień- większa głośność. DYNAMIC RANGE- dynamiczny zasięg- przy ustawianiu LINE OUT można sprecyzować zasięg efektu ( FULL max audio- strzałka będzie minimalna). DUAL MONO- ustawienie mono I stereo STEREO- stereo MONO L- mono w lewym MONO R- mono w prawym MIX MONO- mono w lewym i prawym. Laserowe zabezpieczenie Mechanizm CD emituje optyczną wiązkę laserową. Nie zaglądać do środka urządzeniagrozi uszkodzeniem wzroku. Uwagi! Chronić urządzenie przed wilgocią. Nie zanurzać w wodzie. Chronić przed działaniem ekstremalnych temperatur. Chronić przewód El. Przed uszkodzeniem mechanicznym. Przewód nie powinien przechodzić po ostrych krawędziach. - wybór potwierdzić ENTEREM - odtwarzacz zacznie odtwarzać wybraną część d) SEQENCE PLAY- odtwarzanie sekwencyjne e) PROGRAM PLAY- odtwarzanie zaprogramowanych tytułów - odtwarzacz DVD umożliwia zaprogramować kolejno 16 aż zaprogramowanych utworów czy rozdziałów nagranych na płycie - wcisnąć przycisk PROGR - pokażą się numery utworów - podporządkować numery danym utworom za pomocą przycisków numerycznych - w ten sposób można zaprogramować kolejność odtwarzania - po wciśnięciu PLAY utwory będą odtwarzane w zadanej kolejności - po kolejnym pokazaniu się tabelki w której były programowane utwory wcisnąć PROG - po usunięciu kolejności wybrać na ekranie CLEAR i potwierdzić ENTEREM Inne operacje 1. wybór utworów (kompatybilny z płytami DVD, SVCD, VCD, CD, HD- CD, MP3/ JPEG.) - używać przycisków numerycznych - liczby większe niż 10: najpierw wcisnąć 10 + np. 15= 10 + a potem 5 2. przełączanie utworów (kompatybilny z płytami DVD, SVCD, VCD, CD, HD- CD, MP3/ JPEG.) - użyć przycisków przewijania do przodu/ do tyłu - jeśli aktualnie odtwarzany jest ostatni utwór/ część wcisnąć przycisk przewijania do przodu/ do tyłu a odtwarzanie się zatrzyma jak po wciśnięciu przycisku STOP 3. przyśpieszenie odtwarzania - wcisnąć przycisk do przyśpieszenia odtwarzania

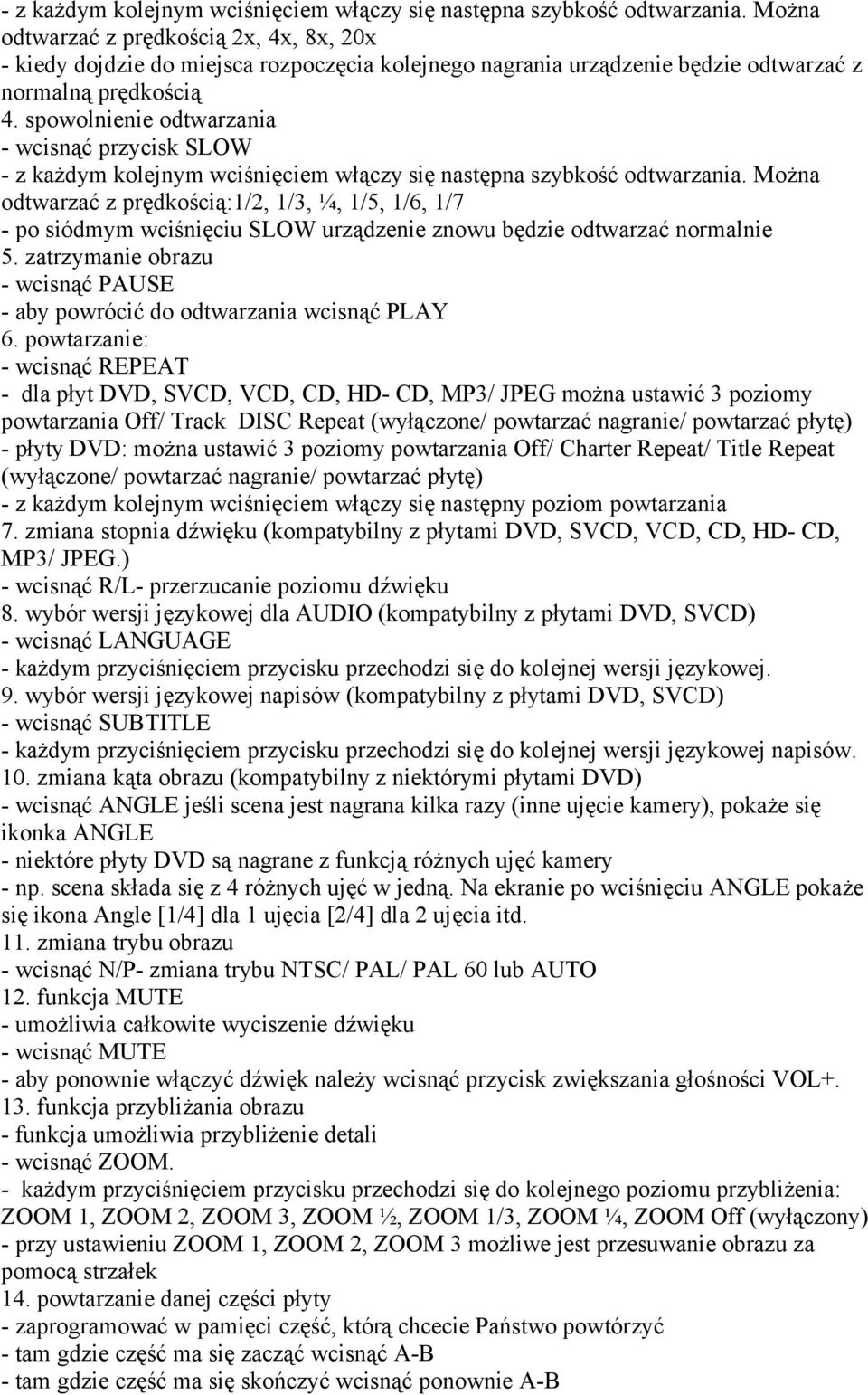

6 - z każdym kolejnym wciśnięciem włączy się następna szybkość odtwarzania. Można odtwarzać z prędkością 2x, 4x, 8x, 20x - kiedy dojdzie do miejsca rozpoczęcia kolejnego nagrania urządzenie będzie odtwarzać z normalną prędkością 4. spowolnienie odtwarzania - wcisnąć przycisk SLOW - z każdym kolejnym wciśnięciem włączy się następna szybkość odtwarzania. Można odtwarzać z prędkością:1/2, 1/3, ¼, 1/5, 1/6, 1/7 - po siódmym wciśnięciu SLOW urządzenie znowu będzie odtwarzać normalnie 5. zatrzymanie obrazu - wcisnąć PAUSE - aby powrócić do odtwarzania wcisnąć PLAY 6. powtarzanie: - wcisnąć REPEAT - dla płyt DVD, SVCD, VCD, CD, HD- CD, MP3/ JPEG można ustawić 3 poziomy powtarzania Off/ Track DISC Repeat (wyłączone/ powtarzać nagranie/ powtarzać płytę) - płyty DVD: można ustawić 3 poziomy powtarzania Off/ Charter Repeat/ Title Repeat (wyłączone/ powtarzać nagranie/ powtarzać płytę) - z każdym kolejnym wciśnięciem włączy się następny poziom powtarzania 7. zmiana stopnia dźwięku (kompatybilny z płytami DVD, SVCD, VCD, CD, HD- CD, MP3/ JPEG.) - wcisnąć R/L- przerzucanie poziomu dźwięku 8. wybór wersji językowej dla AUDIO (kompatybilny z płytami DVD, SVCD) - wcisnąć LANGUAGE - każdym przyciśnięciem przycisku przechodzi się do kolejnej wersji językowej. 9. wybór wersji językowej napisów (kompatybilny z płytami DVD, SVCD) - wcisnąć SUBTITLE - każdym przyciśnięciem przycisku przechodzi się do kolejnej wersji językowej napisów. 10. zmiana kąta obrazu (kompatybilny z niektórymi płytami DVD) - wcisnąć ANGLE jeśli scena jest nagrana kilka razy (inne ujęcie kamery), pokaże się ikonka ANGLE - niektóre płyty DVD są nagrane z funkcją różnych ujęć kamery - np. scena składa się z 4 różnych ujęć w jedną. Na ekranie po wciśnięciu ANGLE pokaże się ikona Angle [1/4] dla 1 ujęcia [2/4] dla 2 ujęcia itd. 11. zmiana trybu obrazu - wcisnąć N/P- zmiana trybu NTSC/ PAL/ PAL 60 lub AUTO 12. funkcja MUTE - umożliwia całkowite wyciszenie dźwięku - wcisnąć MUTE - aby ponownie włączyć dźwięk należy wcisnąć przycisk zwiększania głośności VOL funkcja przybliżania obrazu - funkcja umożliwia przybliżenie detali - wcisnąć ZOOM. - każdym przyciśnięciem przycisku przechodzi się do kolejnego poziomu przybliżenia: ZOOM 1, ZOOM 2, ZOOM 3, ZOOM ½, ZOOM 1/3, ZOOM ¼, ZOOM Off (wyłączony) - przy ustawieniu ZOOM 1, ZOOM 2, ZOOM 3 możliwe jest przesuwanie obrazu za pomocą strzałek 14. powtarzanie danej części płyty - zaprogramować w pamięci część, którą chcecie Państwo powtórzyć - tam gdzie część ma się zacząć wcisnąć A-B - tam gdzie część ma się skończyć wcisnąć ponownie A-B

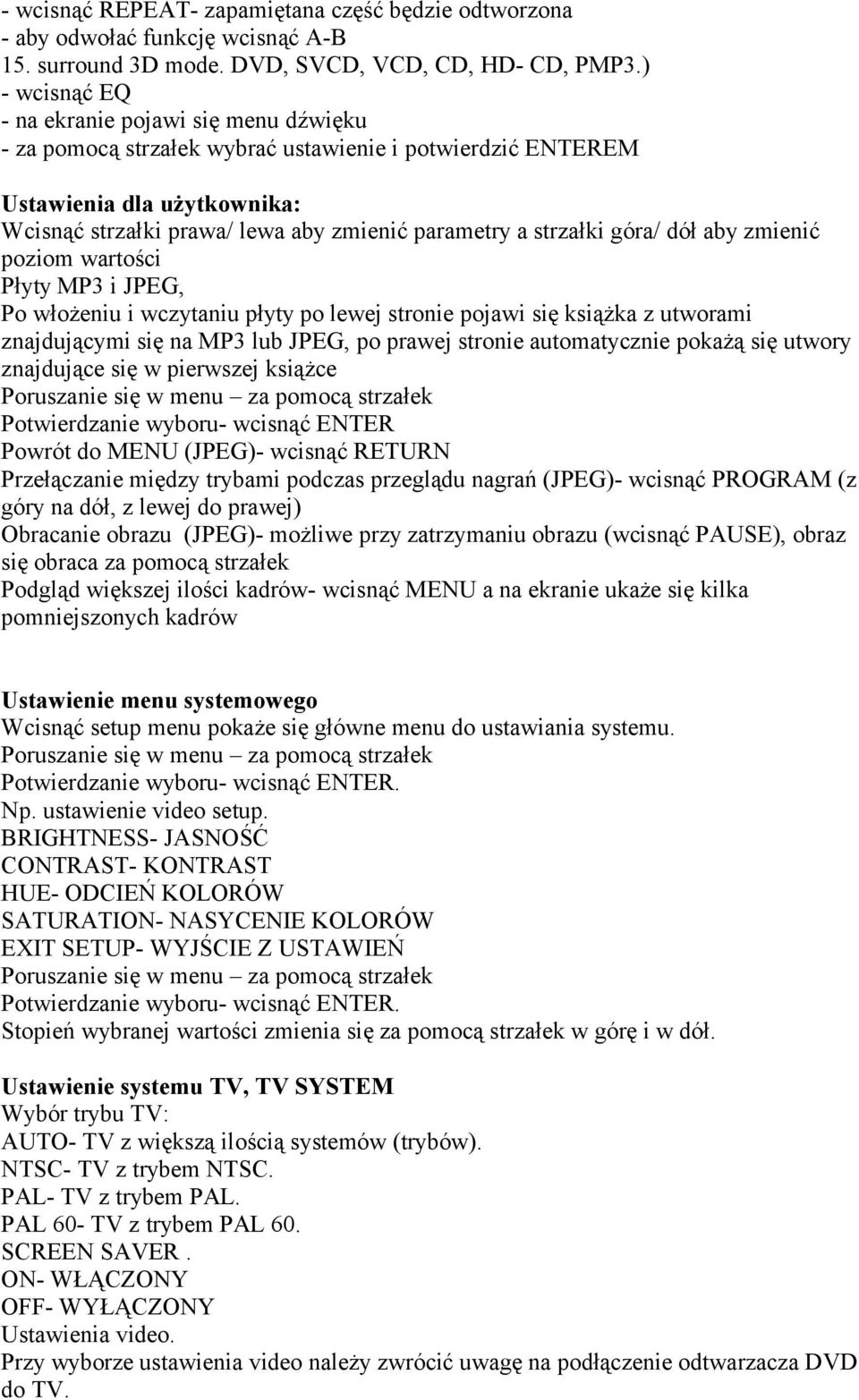

7 - wcisnąć REPEAT- zapamiętana część będzie odtworzona - aby odwołać funkcję wcisnąć A-B 15. surround 3D mode. DVD, SVCD, VCD, CD, HD- CD, PMP3.) - wcisnąć EQ - na ekranie pojawi się menu dźwięku - za pomocą strzałek wybrać ustawienie i potwierdzić ENTEREM Ustawienia dla użytkownika: Wcisnąć strzałki prawa/ lewa aby zmienić parametry a strzałki góra/ dół aby zmienić poziom wartości Płyty MP3 i JPEG, Po włożeniu i wczytaniu płyty po lewej stronie pojawi się książka z utworami znajdującymi się na MP3 lub JPEG, po prawej stronie automatycznie pokażą się utwory znajdujące się w pierwszej książce Poruszanie się w menu za pomocą strzałek Potwierdzanie wyboru- wcisnąć ENTER Powrót do MENU (JPEG)- wcisnąć RETURN Przełączanie między trybami podczas przeglądu nagrań (JPEG)- wcisnąć PROGRAM (z góry na dół, z lewej do prawej) Obracanie obrazu (JPEG)- możliwe przy zatrzymaniu obrazu (wcisnąć PAUSE), obraz się obraca za pomocą strzałek Podgląd większej ilości kadrów- wcisnąć MENU a na ekranie ukaże się kilka pomniejszonych kadrów Ustawienie menu systemowego Wcisnąć setup menu pokaże się główne menu do ustawiania systemu. Poruszanie się w menu za pomocą strzałek Potwierdzanie wyboru- wcisnąć ENTER. Np. ustawienie video setup. BRIGHTNESS- JASNOŚĆ CONTRAST- KONTRAST HUE- ODCIEŃ KOLORÓW SATURATION- NASYCENIE KOLORÓW EXIT SETUP- WYJŚCIE Z USTAWIEŃ Poruszanie się w menu za pomocą strzałek Potwierdzanie wyboru- wcisnąć ENTER. Stopień wybranej wartości zmienia się za pomocą strzałek w górę i w dół. Ustawienie systemu TV, TV SYSTEM Wybór trybu TV: AUTO- TV z większą ilością systemów (trybów). NTSC- TV z trybem NTSC. PAL- TV z trybem PAL. PAL 60- TV z trybem PAL 60. SCREEN SAVER. ON- WŁĄCZONY OFF- WYŁĄCZONY Ustawienia video. Przy wyborze ustawienia video należy zwrócić uwagę na podłączenie odtwarzacza DVD do TV.

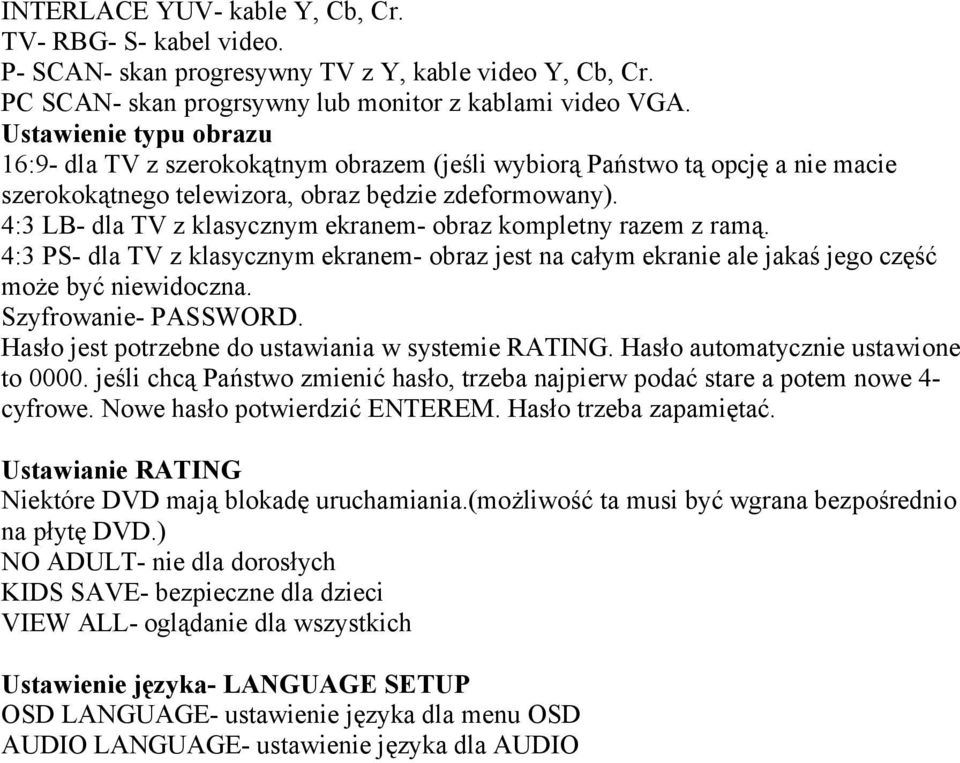

8 INTERLACE YUV- kable Y, Cb, Cr. TV- RBG- S- kabel video. P- SCAN- skan progresywny TV z Y, kable video Y, Cb, Cr. PC SCAN- skan progrsywny lub monitor z kablami video VGA. Ustawienie typu obrazu 16:9- dla TV z szerokokątnym obrazem (jeśli wybiorą Państwo tą opcję a nie macie szerokokątnego telewizora, obraz będzie zdeformowany). 4:3 LB- dla TV z klasycznym ekranem- obraz kompletny razem z ramą. 4:3 PS- dla TV z klasycznym ekranem- obraz jest na całym ekranie ale jakaś jego część może być niewidoczna. Szyfrowanie- PASSWORD. Hasło jest potrzebne do ustawiania w systemie RATING. Hasło automatycznie ustawione to jeśli chcą Państwo zmienić hasło, trzeba najpierw podać stare a potem nowe 4- cyfrowe. Nowe hasło potwierdzić ENTEREM. Hasło trzeba zapamiętać. Ustawianie RATING Niektóre DVD mają blokadę uruchamiania.(możliwość ta musi być wgrana bezpośrednio na płytę DVD.) NO ADULT- nie dla dorosłych KIDS SAVE- bezpieczne dla dzieci VIEW ALL- oglądanie dla wszystkich Ustawienie języka- LANGUAGE SETUP OSD LANGUAGE- ustawienie języka dla menu OSD AUDIO LANGUAGE- ustawienie języka dla AUDIO
