KOPARKO-ŁADOWARKA JCB 4CX SITEMASTER

Transkrypt

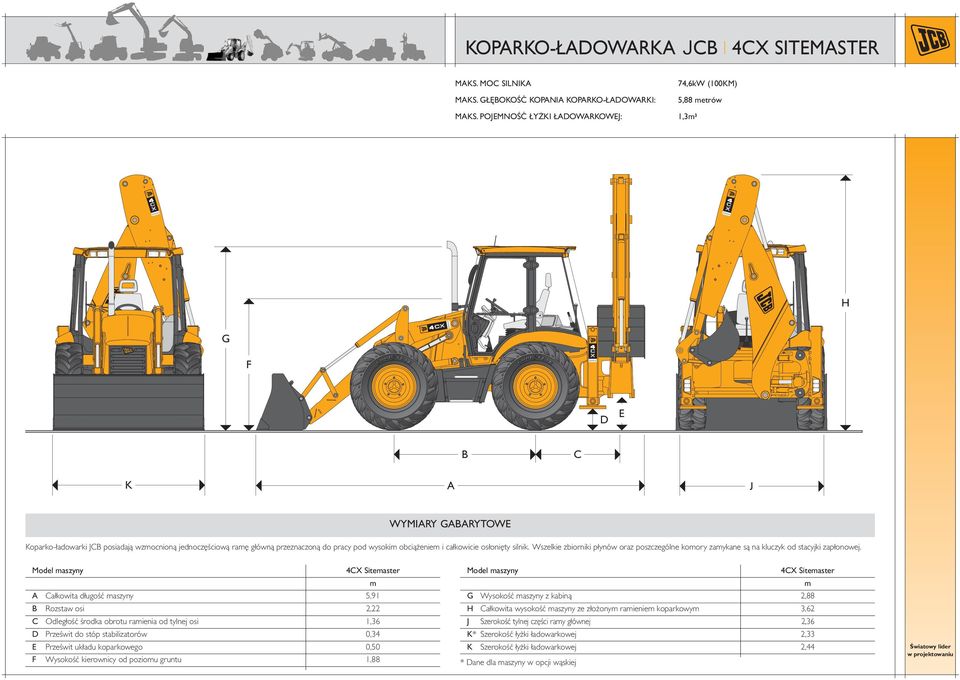

1 MAKS. MOC SILNIKA MAKS. GŁĘBOKOŚĆ KOPANIA KOPARKO-ŁADOWARKI: 74,6kW (100KM) 5,88 etrów MAKS. POJEMNOŚĆ ŁYŻKI ŁADOWARKOWEJ: 1,3 3 H G F D E B C K A J WYMIARY GABARYTOWE Koparko-ładowarki JCB posiadają wzocnioną jednoczęściową raę główną przeznaczoną do pracy pod wysoki obciążenie i całkowicie osłonięty silnik. Wszelkie zbiorniki płynów oraz poszczególne koory zaykane są na kluczyk od stacyjki zapłonowej. A Całkowita długość aszyny 5,91 B Rozstaw osi 2,22 C Odległość środka obrotu raienia od tylnej osi 1,36 D Prześwit do stóp stabilizatorów 0,34 E Prześwit układu koparkowego 0,50 F Wysokość kierownicy od poziou gruntu 1,88 G Wysokość aszyny z kabiną 2,88 H Całkowita wysokość aszyny ze złożony raienie koparkowy 3,62 J Szerokość tylnej części ray głównej 2,36 K* Szerokość łyżki ładowarkowej 2,33 K Szerokość łyżki ładowarkowej 2,44 * Dane dla aszyny w opcji wąskiej

2 KĄTY PODŁOŻA STEROWANIE A C Układ hydrostatyczny pełnej ocy, funkcjonuje w oparciu o popę hydrauliczną a następnie poprzez zawór pierwszeństwa sterowania.w przypadku awarii silnika ożliwość awaryjnego sterowania aszyną.trzy odele sterowania: sterowane przednie koła, sterowane wszystkie cztery koła, jazda bokie (tzw. krab ). Osie sterowane Napęd sterowania Ilość obrotów kierownicy od blokady do blokady 2 3 /4 Zewnętrzna średnica zawracania bez haowania 9,1 Zewnętrzna średnica zawracania łyżki ładowarkowej bez haowania 10,7 Zewnętrzna średnica zawracania z haowanie 8,0 Zewnętrzna średnica zawracania łyżki ładowarkowej z haowanie 9,5 A Kąt najazdu 74 B Kąt przejazdu 118 C Kąt zjazdu 19 B MASA MASZYNY Podana asa aszyny opisuje aszynę wyposażoną w łyżkę koparkową o szerokości 610, łyżkę ładowarkową 6 w 1 z widłai a także z pełny zbiornikie paliwa. kg Masa całkowita 8660 SILNIK Maszyna wyposażona jest w czterocylindrowy silnik wysokoprężny z wtryskie bezpośredni. Napędzana przekładnią zębatą popa wodna, żeliwny korpus silnika, filtr oleju i paliwa - wkręcany, odstojnik wody, dwueleentowy filtr powietrza oraz terostart ułatwiający rozruch przy niskich teperaturach. Producent JCB T Pojeność skokowa silnika 3,99 l Sposób doprowadzenia powietrza Turbodoładowanie Znaionowa prędkość obrotowa silnika obr/in 2200 Paraetry znaionowe ocy Brutto, zgodnie z norą ISO/TR i SAE J1995 kw (KM) 74,6 (100) Netto, zgodne z norą ISO9249 (EEC 80/1269) i SAE J1349 kw (KM) 69,2 (93) Maksyalny oent obrotowy Brutto, zgodnie z norą ISO/TR i SAE J1995 N 403 Netto, zgodne z norą ISO/TR 9249 (EEC 80/1269) i SAE J1349 N 393 Prędkość obrotowa dla aksyalnego oentu obrotowego obr/in 1400 OBSŁUGA SILNIKA Obsługa silnika została tak opracowana, aby aksyalnie ułatwić codzienną kontrolę i obsługę okresową oraz aksyalnie wydłużyć okresy iędzyserwisowe. Rodzaj paliwa Olej napędowy. Filtr paliwa Wyienialny filtr wkręcany oraz odstojnik wody/osadu. Filtr powietrza Z podwójny wkłade, suchy Filtr oleju i sarowanie Filtr pełnego przepływu wkręcany Układ chłodzenia Przystosowany dla kliatu tropikalnego, o ciśnieniu w układzie - 0,5 bara i wentylatorze zasysający. Zbiornik wyrównawczy pod ciśnienie z wlewe płynu chłodzącego. UKŁAD ELEKTRYCZNY I WSKAŹNIKI Maszyna posiada układ elektryczny o napięciu 12V z ujeny biegune podłączony do asy. Przewody oraz ich złącza spełniają wyogi stopnia ochrony IP69. Maszyna posiada centralną skrzynkę bezpieczników oraz główny wyłącznik prądu uieszczony na dodatni biegunie akuulatora. Wskaźniki Obrotoierz, wskaźnik teperatury płynu chłodzącego silnika, wskaźnik poziou paliwa, licznik otogodzin oraz zegar. Syste ostrzegania Dźwiękowy wraz z kontrolkai ostrzegawczyi dla poziou oleju silnikowego, przekładni głównej, haulca postojowego, braku ładowania akuulatora, filtra powietrza, alternatora. Akuulator 115 A/h. Instalacja Głośniki radiowe w kabinie, podłączenie lapy ostrzegawczej Sygnał dzwiękowy Załączany z przodu i z tyłu kabiny. Alternator 75 A (85 A opcjonalnie). Przednie światła robocze Cztery reflektory zaocowane na stałe. Tylne światła robocze 4 reflektory regulowane.

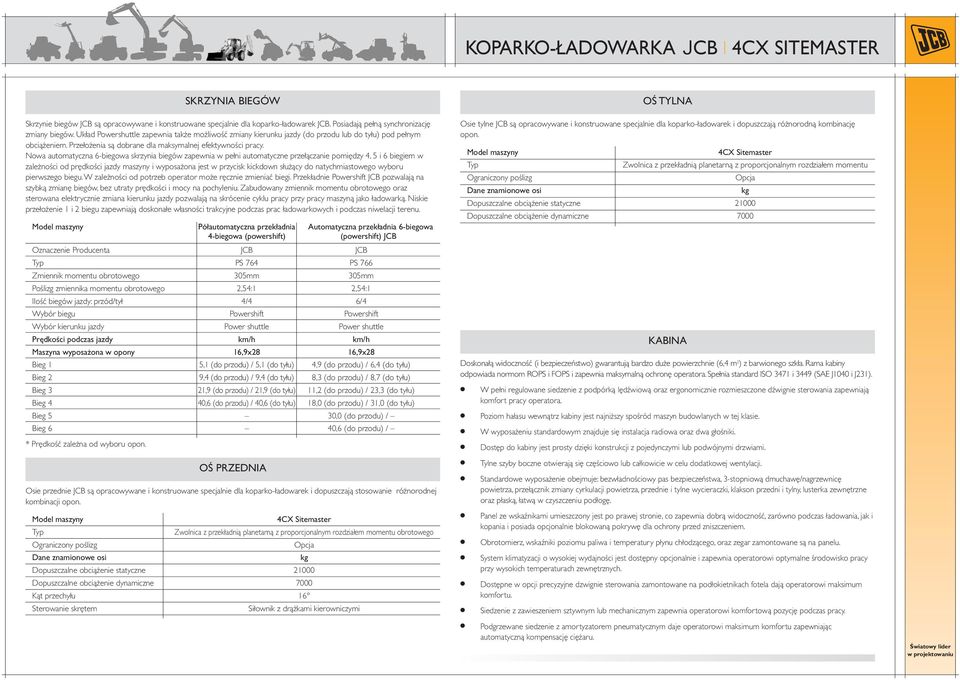

3 SKRZYNIA BIEGÓW Skrzynie biegów JCB są opracowywane i konstruowane specjalnie dla koparko-ładowarek JCB. Posiadają pełną synchronizację ziany biegów. Układ Powershuttle zapewnia także ożliwość ziany kierunku jazdy (do przodu lub do tyłu) pod pełny obciążenie. Przełożenia są dobrane dla aksyalnej efektywności pracy. Nowa autoatyczna 6-biegowa skrzynia biegów zapewnia w pełni autoatyczne przełączanie poiędzy 4, 5 i 6 biegie w zależności od prędkości jazdy aszyny i wyposażona jest w przycisk kickdown służący do natychiastowego wyboru pierwszego biegu.w zależności od potrzeb operator oże ręcznie zieniać biegi. Przekładnie Powershift JCB pozwalają na szybką zianę biegów, bez utraty prędkości i ocy na pochyleniu. Zabudowany ziennik oentu obrotowego oraz sterowana elektrycznie ziana kierunku jazdy pozwalają na skrócenie cyklu pracy przy pracy aszyną jako ładowarką. Niskie przełożenie 1 i 2 biegu zapewniają doskonałe własności trakcyjne podczas prac ładowarkowych i podczas niwelacji terenu. Półautoatyczna przekładnia Autoatyczna przekładnia 6-biegowa 4-biegowa (powershift) (powershift) JCB Oznaczenie Producenta JCB JCB Typ PS 764 PS 766 Ziennik oentu obrotowego Poślizg ziennika oentu obrotowego 2,54:1 2,54:1 Ilość biegów jazdy: przód/tył 4/4 6/4 Wybór biegu Powershift Powershift Wybór kierunku jazdy Power shuttle Power shuttle Prędkości podczas jazdy k/h k/h Maszyna wyposażona w opony 16,9x28 16,9x28 Bieg 1 5,1 (do przodu) / 5,1 (do tyłu) 4,9 (do przodu) / 6,4 (do tyłu) Bieg 2 9,4 (do przodu) / 9,4 (do tyłu) 8,3 (do przodu) / 8,7 (do tyłu) Bieg 3 21,9 (do przodu) / 21,9 (do tyłu) 11,2 (do przodu) / 23,3 (do tyłu) Bieg 4 40,6 (do przodu) / 40,6 (do tyłu) 18,0 (do przodu) / 31,0 (do tyłu) Bieg 5 30,0 (do przodu) / Bieg 6 40,6 (do przodu) / * Prędkość zależna od wyboru opon. OŚ PRZEDNIA Osie przednie JCB są opracowywane i konstruowane specjalnie dla koparko-ładowarek i dopuszczają stosowanie różnorodnej kobinacji opon. Typ Zwolnica z przekładnią planetarną z proporcjonalny rozdziałe oentu obrotowego Ograniczony poślizg Opcja Dane znaionowe osi kg Dopuszczalne obciążenie statyczne Dopuszczalne obciążenie dynaiczne 7000 Kąt przechyłu 16 Sterowanie skręte Siłownik z drążkai kierowniczyi OŚ TYLNA Osie tylne JCB są opracowywane i konstruowane specjalnie dla koparko-ładowarek i dopuszczają różnorodną kobinację opon. Typ Zwolnica z przekładnią planetarną z proporcjonalny rozdziałe oentu Ograniczony poślizg Opcja Dane znaionowe osi kg Dopuszczalne obciążenie statyczne Dopuszczalne obciążenie dynaiczne 7000 Doskonałą widoczność (i bezpieczeństwo) gwarantują bardzo duże powierzchnie (6,4 2 ) z barwionego szkła. Raa kabiny odpowiada noro ROPS i FOPS i zapewnia aksyalną ochronę operatora. Spełnia standard ISO 3471 i 3449 (SAE J1040 i J231). KABINA W pełni regulowane siedzenie z podpórką lędźwiową oraz ergonoicznie rozieszczone dźwignie sterowania zapewniają kofort pracy operatora. Pozio hałasu wewnątrz kabiny jest najniższy spośród aszyn budowlanych w tej klasie. W wyposażeniu standardowy znajduje się instalacja radiowa oraz dwa głośniki. Dostęp do kabiny jest prosty dzięki konstrukcji z pojedynczyi lub podwójnyi drzwiai. Tylne szyby boczne otwierają się częściowo lub całkowicie w celu dodatkowej wentylacji. Standardowe wyposażenie obejuje: bezwładnościowy pas bezpieczeństwa, 3-stopniową duchawę/nagrzewnicę powietrza, przełącznik ziany cyrkulacji powietrza, przednie i tylne wycieraczki, klakson przedni i tylny, lusterka zewnętrzne oraz płaską, łatwą w czyszczeniu podłogę. Panel ze wskaźnikai uieszczony jest po prawej stronie, co zapewnia dobrą widoczność, zarówno podczas ładowania, jak i kopania i posiada opcjonalnie blokowaną pokrywę dla ochrony przed zniszczenie. Obrotoierz, wskaźniki poziou paliwa i teperatury płynu chłodzącego, oraz zegar zaontowane są na panelu. Syste kliatyzacji o wysokiej wydajności jest dostępny opcjonalnie i zapewnia operatorowi optyalne środowisko pracy przy wysokich teperaturach zewnętrznych. Dostępne w opcji precyzyjne dzwignie sterowania zaontowane na podłokietnikach fotela dają operatorowi aksiu kofortu. Siedzenie z zawieszenie sztywny lub echaniczny zapewnia operatorowi kofortową pozycję podczas pracy. Podgrzewane siedzenie z aortyzatore pneuatyczny daje operatorowi aksiu kofortu zapewniając autoatyczną kopensację ciężaru.

4 WYMIARY ŁADOWARKI OSPRZĘT ŁADOWARKI P S R V Y M N O Z U T Q X W WYMIARY ŁADOWARKI Łyżka 6 w 1 M Wysokość wysypu łyżki ładowarkowej 2,69 N Wysokość załadunku 3,18 O Wysokość sworznia obrotu 3,46 P Odległość sworznia obrotu od przodu aszyny 0,41 Q Zasięg na pozioie gruntu 1,39 R Max. zasięg na pełnej wysokości 1,17 S Zasięg na pełnej wysokości przy pełny wysypie 0,76 T Głębokość kopania 0,18 U Kąt obrotu podczas zaykania łyżki 45 V Kąt wysypu łyżki 45 Szerokość rozwarcia szczęki 0,95 OSPRZĘT ŁADOWARKI Widły do palet Widły ontowane na łyżce 6 w 1 Widły ontowane na szybkozłączu Szerokość przekroju zęba wideł 0,08 0,08 W Długość wideł 1,1 1,1 X Zasięg przy gruncie 2,68 2,13 Y Zasięg przy pełnej wysokości 2,30 1,76 Z Wysokość podnoszenia podnośnika widłowego 2,90 3,28 Rozstaw wideł in. 0,2 0,2 Rozstaw wideł aks. 2,17 1,03 Wskaźnik bezpiecznego ładunku 500 środek ładunku kg OSPRZĘT ŁADOWARKI Montaż bezpośredni Dostępne są łyżki ładowarkowe w zależności od wyaganych roziarów i zastosowania.wszystkie łyżki posiadają otwory uożliwiające zastosowanie dodatkowych krawędzi tnących lub zębów. Płaski przekrój skrzynkowy zapewnia sztywność i wspoaga pozioowanie łyżki. Łyżka 6 w 1 Pojeność SAE Szerokość Pojeność aksyalna w 3 Napełnianie płaskie w ,0 0, ,2 1, ,3 1,19 PARAMETRY ŁADOWARKI Ładowarki JCB zapewniają saopozioowanie łyżki dzięki układowi równoległeu raion poprawiając utrzyanie ładunku i uożliwiając użycie wideł do palet. Łyżki o dużej pojeności w połączeniu z dużyi siłai podnoszenia i skrawania zapewniają aksyalną wydajność pracy. Siła skrawania łyżki kg 6130 Siła zrywania na raionach łyzki kg 5590 Ładunek podnoszony do pełnej wysokości kg 3425 Siła zaciskania kg 2945

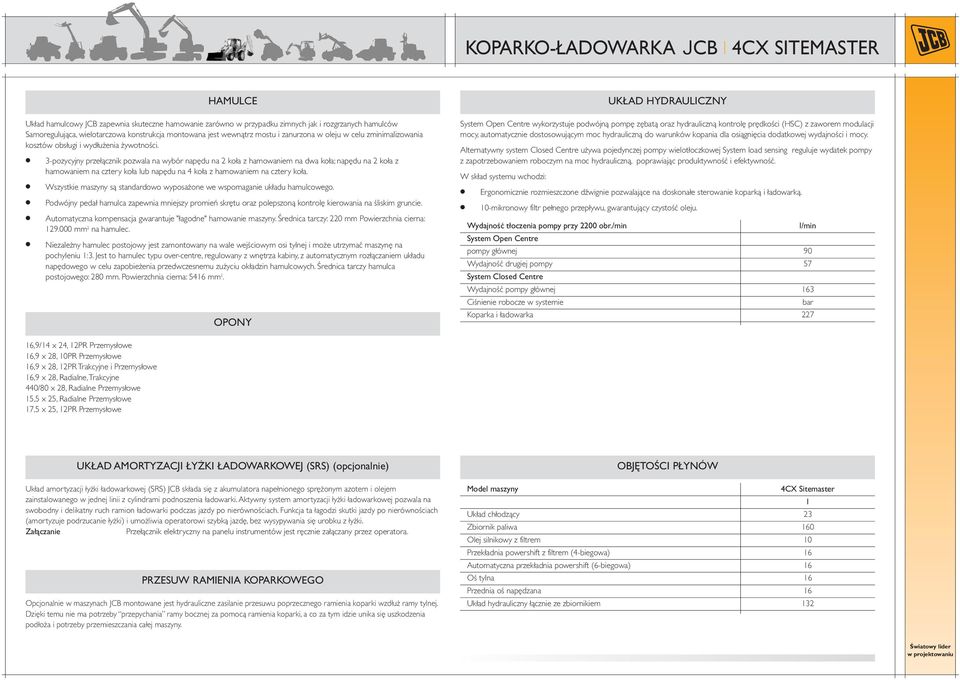

5 Układ haulcowy JCB zapewnia skuteczne haowanie zarówno w przypadku zinych jak i rozgrzanych haulców Saoregulująca, wielotarczowa konstrukcja ontowana jest wewnątrz ostu i zanurzona w oleju w celu zinializowania kosztów obsługi i wydłużenia żywotności. HAMULCE 3-pozycyjny przełącznik pozwala na wybór napędu na 2 koła z haowanie na dwa koła; napędu na 2 koła z haowanie na cztery koła lub napędu na 4 koła z haowanie na cztery koła. Wszystkie aszyny są standardowo wyposażone we wspoaganie układu haulcowego. Podwójny pedał haulca zapewnia niejszy proień skrętu oraz polepszoną kontrolę kierowania na śliski gruncie. Autoatyczna kopensacja gwarantuje "łagodne" haowanie aszyny. Średnica tarczy: 220 Powierzchnia cierna: na haulec. Niezależny haulec postojowy jest zaontowany na wale wejściowy osi tylnej i oże utrzyać aszynę na pochyleniu 1:3. Jest to haulec typu over-centre, regulowany z wnętrza kabiny, z autoatyczny rozłączanie układu napędowego w celu zapobieżenia przedwczesneu zużyciu okładzin haulcowych. Średnica tarczy haulca postojowego: 280. Powierzchnia cierna: OPONY UKŁAD HYDRAULICZNY Syste Open Centre wykorzystuje podwójną popę zębatą oraz hydrauliczną kontrolę prędkości (HSC) z zawore odulacji ocy, autoatycznie dostosowujący oc hydrauliczną do warunków kopania dla osiągnięcia dodatkowej wydajności i ocy. Alternatywny syste Closed Centre używa pojedynczej popy wielotłoczkowej Syste load sensing reguluje wydatek popy z zapotrzebowanie roboczy na oc hydrauliczną, poprawiając produktywność i efektywność. W skład systeu wchodzi: Ergonoicznie rozieszczone dźwignie pozwalające na doskonałe sterowanie koparką i ładowarką. 10-ikronowy filtr pełnego przepływu, gwarantujący czystość oleju. Wydajność tłoczenia popy przy 2200 obr./in l/in Syste Open Centre popy głównej 90 Wydajność drugiej popy 57 Syste Closed Centre Wydajność popy głównej 163 Ciśnienie robocze w systeie bar Koparka i ładowarka ,9/14 x 24, 12PR Przeysłowe 16,9 x 28, 10PR Przeysłowe 16,9 x 28, 12PR Trakcyjne i Przeysłowe 16,9 x 28, Radialne,Trakcyjne 440/80 x 28, Radialne Przeysłowe 15,5 x 25, Radialne Przeysłowe 17,5 x 25, 12PR Przeysłowe UKŁAD AMORTYZACJI ŁYŻKI ŁADOWARKOWEJ (SRS) (opcjonalnie) Układ aortyzacji łyżki ładowarkowej (SRS) JCB składa się z akuulatora napełnionego sprężony azote i oleje zainstalowanego w jednej linii z cylindrai podnoszenia ładowarki. Aktywny syste aortyzacji łyżki ładowarkowej pozwala na swobodny i delikatny ruch raion ładowarki podczas jazdy po nierównościach. Funkcja ta łagodzi skutki jazdy po nierównościach (aortyzuje podrzucanie łyżki) i uożliwia operatorowi szybką jazdę, bez wysypywania się urobku z łyżki. Załączanie Przełącznik elektryczny na panelu instruentów jest ręcznie załączany przez operatora. PRZESUW RAMIENIA KOPARKOWEGO Opcjonalnie w aszynach JCB ontowane jest hydrauliczne zasilanie przesuwu poprzecznego raienia koparki wzdłuż ray tylnej. Dzięki teu nie a potrzeby przepychania ray bocznej za poocą raienia koparki, a co za ty idzie unika się uszkodzenia podłoża i potrzeby przeieszczania całej aszyny. OBJĘTOŚCI PŁYNÓW l Układ chłodzący 23 Zbiornik paliwa 160 Olej silnikowy z filtre 10 Przekładnia powershift z filtre (4-biegowa) 16 Autoatyczna przekładnia powershift (6-biegowa) 16 Oś tylna 16 Przednia oś napędzana 16 Układ hydrauliczny łącznie ze zbiornikie 132

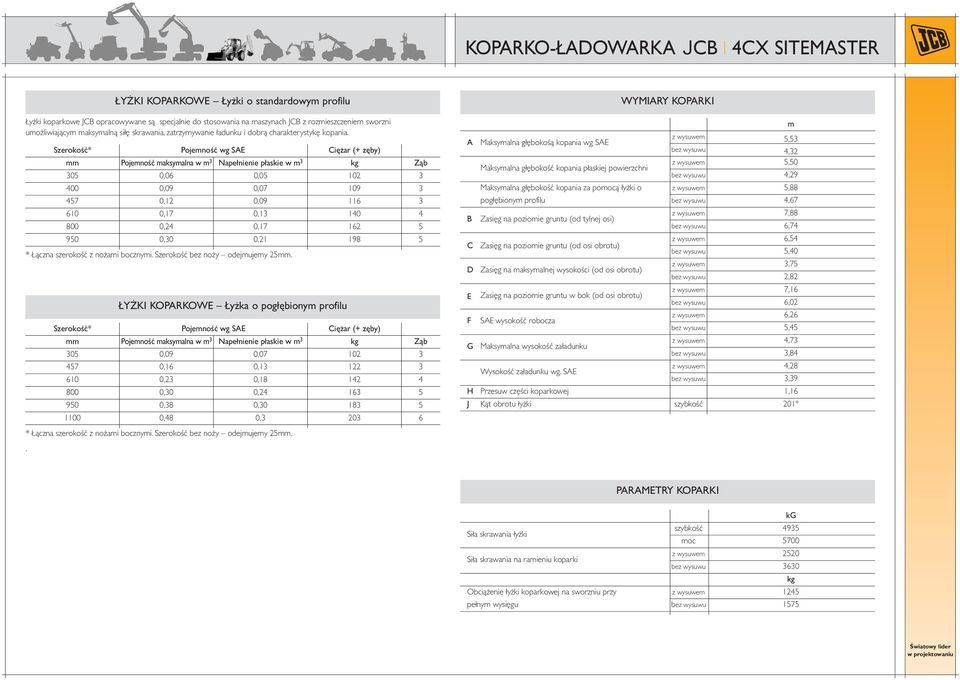

6 ŁYŻKI KOPARKOWE Łyżki o standardowy profilu Łyżki koparkowe JCB opracowywane są specjalnie do stosowania na aszynach JCB z rozieszczenie sworzni uożliwiający aksyalną siłę skrawania, zatrzyywanie ładunku i dobrą charakterystykę kopania. Szerokość* Pojeność wg SAE Ciężar (+ zęby) Pojeność aksyalna w 3 Napełnienie płaskie w 3 kg Ząb 305 0,06 0, ,09 0, ,12 0, ,17 0, ,24 0, ,30 0, * Łączna szerokość z nożai bocznyi. Szerokość bez noży odejujey 25. ŁYŻKI KOPARKOWE Łyżka o pogłębiony profilu Szerokość* Pojeność wg SAE Ciężar (+ zęby) Pojeność aksyalna w 3 Napełnienie płaskie w 3 kg Ząb 305 0,09 0, ,16 0, ,23 0, ,30 0, ,38 0, ,48 0, * Łączna szerokość z nożai bocznyi. Szerokość bez noży odejujey 25.. WYMIARY KOPARKI A Maksyalna głębokośą kopania wg SAE z wysuwe 5,53 bez wysuwu 4,32 Maksyalna głębokość kopania płaskiej powierzchni z wysuwe 5,50 bez wysuwu 4,29 Maksyalna głębokość kopania za poocą łyżki o z wysuwe 5,88 pogłębiony profilu bez wysuwu 4,67 B Zasięg na pozioie gruntu (od tylnej osi) z wysuwe 7,88 bez wysuwu 6,74 C Zasięg na pozioie gruntu (od osi obrotu) z wysuwe 6,54 bez wysuwu 5,40 D Zasięg na aksyalnej wysokości (od osi obrotu) z wysuwe 3,75 bez wysuwu 2,82 E Zasięg na pozioie gruntu w bok (od osi obrotu) z wysuwe 7,16 bez wysuwu 6,02 F SAE wysokość robocza z wysuwe 6,26 bez wysuwu 5,45 G Maksyalna wysokość załadunku z wysuwe 4,73 bez wysuwu 3,84 Wysokość załadunku wg. SAE z wysuwe 4,28 bez wysuwu 3,39 H Przesuw części koparkowej 1,16 J Kąt obrotu łyżki szybkość 201 PARAMETRY KOPARKI kg Siła skrawania łyżki szybkość 4935 oc 5700 Siła skrawania na raieniu koparki z wysuwe 2520 bez wysuwu 3630 kg Obciążenie łyżki koparkowej na sworzniu przy z wysuwe 1245 pełny wysięgu bez wysuwu 1575

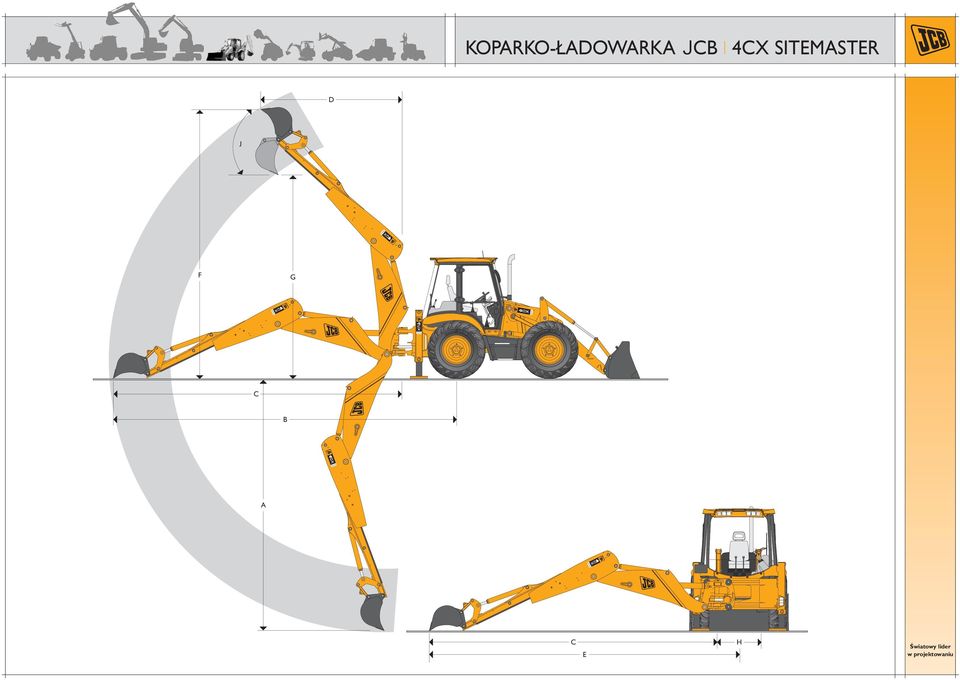

7 D J F G C B A C E H

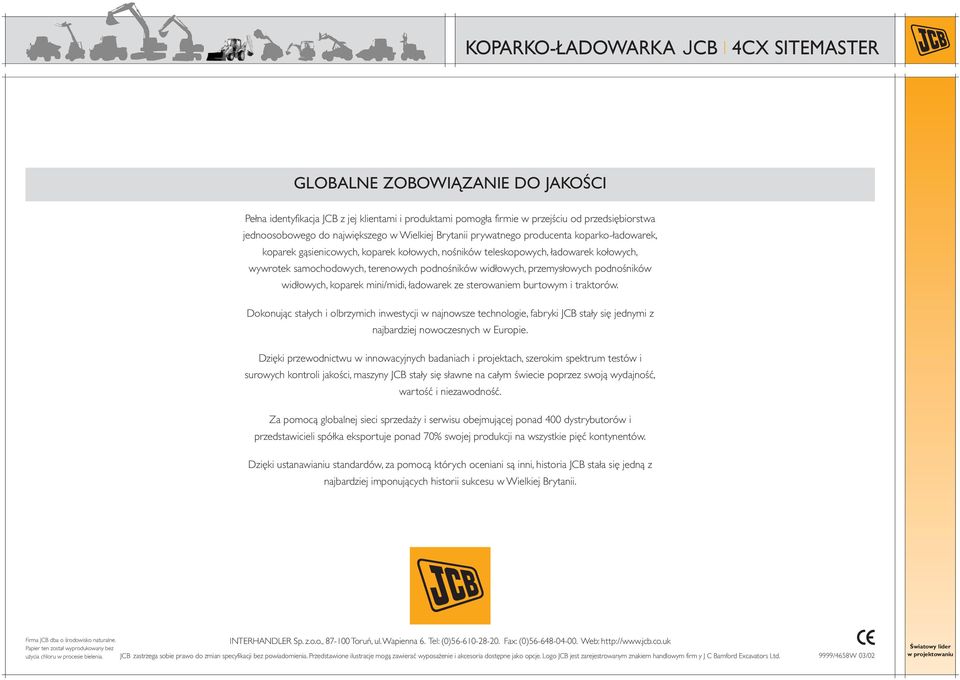

8 GLOBALNE ZOBOWIĄZANIE DO JAKOŚCI Pełna identyfikacja JCB z jej klientai i produktai poogła firie w przejściu od przedsiębiorstwa jednoosobowego do największego w Wielkiej Brytanii prywatnego producenta koparko-ładowarek, koparek gąsienicowych, koparek kołowych, nośników teleskopowych, ładowarek kołowych, wywrotek saochodowych, terenowych podnośników widłowych, przeysłowych podnośników widłowych, koparek ini/idi, ładowarek ze sterowanie burtowy i traktorów. Dokonując stałych i olbrzyich inwestycji w najnowsze technologie, fabryki JCB stały się jednyi z najbardziej nowoczesnych w Europie. Dzięki przewodnictwu w innowacyjnych badaniach i projektach, szeroki spektru testów i surowych kontroli jakości, aszyny JCB stały się sławne na cały świecie poprzez swoją wydajność, wartość i niezawodność. Za poocą globalnej sieci sprzedaży i serwisu obejującej ponad 400 dystrybutorów i przedstawicieli spółka eksportuje ponad 70% swojej produkcji na wszystkie pięć kontynentów. Dzięki ustanawianiu standardów, za poocą których oceniani są inni, historia JCB stała się jedną z najbardziej iponujących historii sukcesu w Wielkiej Brytanii. Fira JCB dba o środowisko naturalne. INTERHANDLER Sp. z.o.o., Toruń, ul.wapienna 6. Tel: (0) Fax: (0) Web: Papier ten został wyprodukowany bez użycia chloru w procesie bielenia. JCB zastrzega sobie prawo do zian specyfikacji bez powiadoienia. Przedstawione ilustracje ogą zawierać wyposażenie i akcesoria dostępne jako opcje. Logo JCB jest zarejestrowany znakie handlowy fir y J C Baford Excavators Ltd. 9999/4658W 03/02
